107
2
2-2. Laden
Plug-in hybridesysteem
*: Knippert gedurende een bepaalde tijd en gaat vervolgens uit.
■Laadindicator van de laadaansluiting
Als er een systeemstoring optreedt tijdens het laden of als de op afstand bedienbare airconditi-
oning wordt gebruikt, knippert de laadindicator snel gedurende een bepaalde tijd en gaat hij
vervolgens uit.
Als dit gebeurt terwijl een portier wordt geopend en het contact UIT staat, wordt een melding
weergegeven op het multi-informatiedisplay. Volg de instructies die worden weergegeven op
het display als er een melding wordt weergegeven.
Branden/knipperpatroonConditie auto
Brandt
 Bezig met laden
 Laden is mogelijk
 De “Battery Heater” (batterijverwarming) ( Blz. 128) is in
werking
 De “Battery Cooler” (batterijkoeler) ( Blz. 129) is in wer-
king
Knippert (normaal)*Als het laadschema is geregistreerd ( Blz. 143) en de AC-
laadkabel is aangesloten op de auto
Knippert snel*Als laden niet mogelijk is door een storing in de voedings-
bron of auto, enz. ( Blz. 158)
Brandt niet
 De laadstekker is niet aangesloten op het AC-laadcon-
tact.
 Als het laadschema ( Blz. 143) stand-by staat
 Als het laden is voltooid
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 107 Wednesday, February 3, 2021 2:42 PM

1282-2. Laden
■De laadtijd kan toenemen
In de volgende situaties kan de laadtijd lan-
ger zijn dan normaal:
●Bij erg hoge of bij erg lage temperaturen.
●Wanneer het batterijpakket (tractiebatterij)
heet wordt, bijvoorbeeld onmiddellijk na
het rijden onder zware belasting.
●De auto verbruikt veel elektriciteit, bijvoor-
beeld wanneer de koplampen zijn inge-
schakeld, enz.
●Bij gebruik van de “Mijn ruimte-modus”.
(  Blz. 153)
●Tijdens het laden is de stroom uitgevallen.
●Er is een onderbreking in de stroomvoor-
ziening.
●Er is sprake van een spanningsval bij de
externe voedingsbron.
●De lading van de 12V-accu is te laag, bij-
voorbeeld omdat er gedurende langere tijd
niet met de auto is gereden.
●De maximale laadstroom is ingesteld op
8 A of 16 A* via “Vehicle Settings” (voertui-
ginstellingen). ( Blz. 125)
●Als de “Battery Heater” (batterijverwar-
ming) in werking is. ( Blz. 128)
●Als de “Battery Cooler” (batterijkoeler) in
werking is geweest vóór het laden.
(  Blz. 129)
●Als de stekker warmte genereert door een
losse aansluiting, enz.
*: Alleen auto's met 6,6 kW tractiebatterijla-
der
■Gebruik van een gelijkstroomlader
Gelijkstroomladers kunnen niet worden
gebruikt voor deze auto.
■Elektriciteit voor laden
Deze auto kan worden geladen tot maximaal
ongeveer 3,3 kW of 6,6 kW
*.
Afhankelijk van de gebruikte lader of de AC-
laadkabel wordt de elektriciteit voor laden
mogelijk beperkt.
*: Alleen auto's met 6,6 kW tractiebatterijla- der
Deze auto is uitgerust met meerdere
functies die aan het laden gekoppeld
zijn.
■“Mijn ruimte-modus” ( Blz. 153)
Als de AC-laadkabel is aangesloten op
de auto, kunnen elektrische componen-
ten, zoals de airconditioning of het
audiosysteem, worden gebruikt met de
externe voedingsbron
*.
*: Afhankelijk van de situatie kan de energie van het batterijpakket (tractiebatterij) wor-
den gebruikt.
■“Battery Heater” (batterijverwar-
ming)
Als de buitentemperatuur laag is en de
AC-laadkabel is aangesloten op de
auto, verwarmt deze functie automa-
tisch het batterijpakket (tractiebatterij)
totdat deze een bepaalde temperatuur
bereikt of overschrijdt.
De “Battery Heater” (batterijverwar-
ming) werkt als “Battery Heater” (bat-
terijverwarming) van de “Charging
Settings” (oplaadinstell.) op het multi-
informatiedisplay aan is. ( Blz. 188)
■Opwarmregeling batterijpakket
(tractiebatterij) (alleen Groenland)
Deze regeling treedt in werking als de
AC-laadkabel gedurende 3 dagen op
de auto aangesloten blijft en de “Bat-
tery Heater” (batterijverwarming) auto-
matisch stopt. De regeling isoleert het
batterijpakket (tractiebatterij) automa-
tisch bij extreem lage temperaturen.
 Deze regeling stop 31 dagen nadat
de AC-laadkabel is aangesloten,
zelfs als hij nog steeds is aange-
sloten op de auto.
Laadgekoppelde functies
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 128 Wednesday, February 3, 2021 2:42 PM

129
2
2-2. Laden
Plug-in hybridesysteem

Als deze regeling in werking is, wor-
den de instellingen van het laad-
schema genegeerd en start het
laden.
■“Battery Cooler” (batterijkoeler)
Als het batterijpakket (tractiebatterij)
heet is en de AC-laadkabel is aange-
sloten op de auto, koelt deze functie het
batterijpakket (tractiebatterij) voordat
het laden wordt uitgevoerd.
De “Battery Coole r” (batterijkoeler)
werkt als “Battery Cooler” (batterijkoe-
ler) van de “Charging Settings”
(oplaadinstell.) op het multi-informatie-
display aan is. ( Blz. 188)
■Verwarmings- en koelsysteem tractie-
batterij (“Battery Heater” (batterijver-
warming) en “Battery Cooler”
(batterijkoeler))
●Het systeem werkt als de temperatuur van
het batterijpakket (tractiebatterij) boven of
onder een bepaalde waarde ligt.
●Het systeem werkt mogelijk als er niet
geladen wordt.
●Als het laadschema wordt gebruikt
( Blz. 143), werkt deze functie overeen-
komstig het laadschema.
■“Battery Heater” (batterijverwarming)
●Als de “Battery Heater” (batterijverwar-
ming) in werking is, brandt de laadindica-
tor.
●Als de AC-laadkabel wordt verwijderd van
de auto of ongeveer 3 dagen op de auto
aangesloten blijft, wordt het systeem auto-
matisch uitgeschakeld.
●Als de “Battery Heater” (batterijverwar-
ming) in werking is tijdens het laden, kan
het laden langer duren dan normaal.
●Als de buitentemperatuur hoog wordt ter-
wijl de “Battery Heater” (batterijverwar-
ming) in werking is, kan het laden voltooid
zijn voor de ingestelde “Departure”-tijd
(vertrektijd). ( Blz. 143)
●Als de tractiebatteri j bijna volledig geladen
is, werkt de “Battery C ooler” (batterijkoeler)
mogelijk niet.
●Als de volgende handelingen worden uit-
gevoerd terwijl de “Battery Heater” (bat-
terijverwarming) in werking is, wordt het
verwarmen van het batterijpakket (tractie-
batterij) gestopt.
• De selectiehendel wordt in een andere stand dan P gezet
• De op afstand bedienbare airconditioning is ingeschakeld ( Blz. 460)
●De “Battery Heater” (batterijverwarming)
werkt mogelijk zelfs als het batterijpakket
(tractiebatterij) volledig geladen is, afhan-
kelijk van de temperatuur van het batterij-
pakket (tractiebatterij).
• De resterende lading in het batterijpakket (tractiebatterij) neemt af als de “Battery
Heater” (batterijverwarming) is ingescha-
keld. De laadprocedure start mogelijk
opnieuw om het batterijpakket (tractiebat-
terij) te laden.
• “Charging Stopped Due to Pulled Charging Connector” (laden gestopt vanwege losge-
trokken laadstekker) wordt mogelijk weer-
gegeven als de laadstekker tijdens het
opnieuw laden wordt verwijderd.
( Blz. 160)
■“Battery Cooler” (batterijkoeler)
●De laadindicator brandt wanneer de “Bat-
tery Cooler” (batteri jkoeler) stand-by staat
of in werking is.
●De “Battery Cooler” (koeler batterijpakket)
werkt maximaal ongeveer 30 minuten. Als
echter de “Departure”-tijd (vertrektijd) is
ingesteld ( Blz. 143) en er niet voldoende
tijd zit tussen het huidi ge tijdstip en het tijd-
stip waarop het laden voltooid is, kan de
tijd dat de “Battery Cooler” (batterijkoeler)
in werking is, korter worden.
●Als er nog maar weinig resterende lading
in het batterijpakket (tractiebatterij) aanwe-
zig is, werkt de “Battery Cooler” (batterij-
koeler) mogelijk niet, ook al is de
temperatuur van het batterijpakket (tractie-
batterij) hoog.
●Als de volgende handelingen worden uit-
gevoerd terwijl de “Battery Cooler” (batte-
rijkoeler) in werking is, wordt het koelen
van het batterijpakket (tractiebatterij)
gestopt.
• De motorkap wordt geopend
• Het contact wordt in een andere stand dan UIT gezet
• De op afstand bedienbare airconditioning is ingeschakeld ( Blz. 460)
• “Nu opladen” wordt uitgevoerd ( Blz. 144)
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 129 Wednesday, February 3, 2021 2:42 PM

1342-2. Laden
●Tijdens het laden kunt u geluid horen in de
buurt van het batterijpakket (tractiebatterij)
overeenkomstig de werking van de aircon-
ditioning of de “Battery Cooler” (batterij-
koeler) (Blz. 129).
●Tijdens en na het laden kunnen de achter-
stoel en de omgeving waar de tractiebatte-
rijlader gemonteerd is, warm zijn.
●Het oppervlak van het CCID (Charging Cir-
cuit Interrupting Device, onderbrekingsap-
paraat laadsysteem) kan heet worden. Dit
is normaal en duidt niet op een storing. (Bij
gebruik van AC-laadkabel modus 2.)
●Afhankelijk van de radiogolven kan er ruis
hoorbaar zijn op de radio.
●De huidige ladingstoestand en de
geschatte tijd tot het laden voltooid is, kun-
nen worden bekeken op het multi-informa-
tiedisplay.
■Afname capaciteit van het batterijpak-
ket (tractiebatterij)
De capaciteit van het batterijpakket (tractie-
batterij) neemt tijdens het gebruik van het
batterijpakket (tractiebatterij) geleidelijk af.
De mate waarin hij afneemt, is afhankelijk
van de omstandigheden en de manier
waarop er met de auto wordt gereden. Door
de volgende adviezen in acht te nemen, kan
de afname van de capaciteit van het batterij-
pakket vertraagd worden.
●Parkeer de auto niet op een warme plaats
en in de volle zon wanneer het batterijpak-
ket (tractiebatterij) volledig is geladen.
●Voorkom frequent en plotseling accelere-
ren en decelereren tijdens het elektrisch rij-
den.
●Rijd niet regelmatig op of in de buurt van
de maximale snelheid voor elektrisch rij-
den. ( Blz. 91)
●Zorg dat er nog wat lading in het batterij-
pakket (tractiebatterij) zit wanneer u gedu-
rende langere tijd niet met de auto rijdt.
Controleer of er van de EV-modus of de
AUTO EV-/HV-modus is overgeschakeld
op de HV-modus voordat u het contact UIT
zet.
●Gebruik de laadschemafunctie zo veel
mogelijk om ervoor te zorgen dat het batte-
rijpakket (tractiebatterij) volledig geladen is
vlak voordat u wegrijdt. ( Blz. 143)
Verder zal, als de capaciteit van het batterij-
pakket (tractiebatterij) afneemt, de afstand
afnemen die in de EV-modus of de AUTO EV-/HV-modus gereden kan worden. De
prestaties van de auto nemen echter niet
merkbaar af.
■Als de resterende hoeveelheid lading in
het batterijpakket (tractiebatterij) laag is
na het laden
In de volgende situaties kan de resterende
lading in het batterijpakket (tractiebatterij)
lager zijn dan normaal nadat het laden is vol-
tooid om het systeem te beschermen (de
actieradius voor elektr isch rijden nadat het
batterijpakket volledig ge laden is, kan korter
zijn).
*
●Het laden vindt plaats als de buitentempe-
ratuur laag of hoog is.
●Het laden vindt plaats direct na het rijden
onder zware belasting of in extreme hitte.
Als geen van bovenstaande situaties van toe-
passing is en er een aanz ienlijke daling van
de resterende lading van het batterijpakket
(tractiebatterij) is na het laden, laat dan de
auto nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste
deskundige.
*: Als dit gebeurt, zal de resterende lading
sneller afnemen dan normaal, zelfs als het
display met de resterende lading van het
batterijpakket (tractiebatterij) aangeeft dat
het batterijpakket (tractiebatterij) volledig
geladen is.
■Wanneer de hoeveelheid lading die naar
het batterijpakket (tractiebatterij) wordt
gestuurd, afneemt.
Wanneer de lader een laag vermogen heeft
of bediening van de “Battery Heater” (batterij-
verwarming), enz. ervoor zorgt dat er minder
laadvermogen naar het batterijpakket (trac-
tiebatterij) wordt gestuurd, neemt de hoeveel-
heid lading die naar het batterijpakket
(tractiebatterij) wordt gestuurd mogelijk af.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 134 Wednesday, February 3, 2021 2:42 PM

1462-2. Laden
■“Battery Heater” (batterijverwarming)
( Blz. 128) /“Battery Cooler” (batterij-
koeler) ( Blz. 129)
Als het laden wordt uitgevoerd met behulp
van het laadschema, kan de verwarmings- of
koelfunctie voor het ba tterijpakket (tractiebat-
terij) in werking treden, afhankelijk van de
temperatuur van het batterijpakket (tractie-
batterij).
●Als de laadmodus is ingesteld op “Starten”,
begint het koelen op het ingestelde start-
tijdstip van het laden.
●“Battery Heater” (batterijverwarming): Als
de laadmodus is ingesteld op “Departure”
(vertrek), start de functie automatisch
zodat het verwarmen voltooid is op de
gewenste vertrektijd.
●“Battery Cooler” (batterijkoeler): Als de
laadmodus is ingesteld op “Departure”
(vertrek), begint het koelen ongeveer 30
minuten voor het starttijdstip van het laden.
Als er echter geen tijd is om het laden bin-
nen het laadschema te voltooien, kan de
koeltijd van het batteri jpakket (tractiebatte-
rij) verkort worden en werkt “Battery Coo-
ler” (batterijkoeler) mogelijk niet.
Gebruik de bedieningstoetsen van het
instrumentenpaneel als het laad-
schema wordt gebruikt.
Bedieningstoetsen instrumentenpa-
neel ( Blz. 180)
Multi-informatiedisplay
■Registreren van het laadschema
1 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel om te selecteren.
2 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel om “Vehicle Settings”
(voertuiginstellingen) te selecteren
en houd vervolgens ingedrukt.
3 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel om “Charging Settings”
(oplaadinstell.) te selecteren en
druk vervolgens op .
Het scherm “Charging Settings” (oplaadin-
stell.) wordt weergegeven.
4Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel om “Oplaadschema” te
selecteren en druk vervolgens op
.
Het scherm “Oplaadschema” wordt weerge-
geven.
5Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel om “Geplande gebeurt.” te
selecteren en druk op .
Het scherm “Geplande gebeurt.” wordt
weergegeven.
Instellen
A
B
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 146 Wednesday, February 3, 2021 2:42 PM

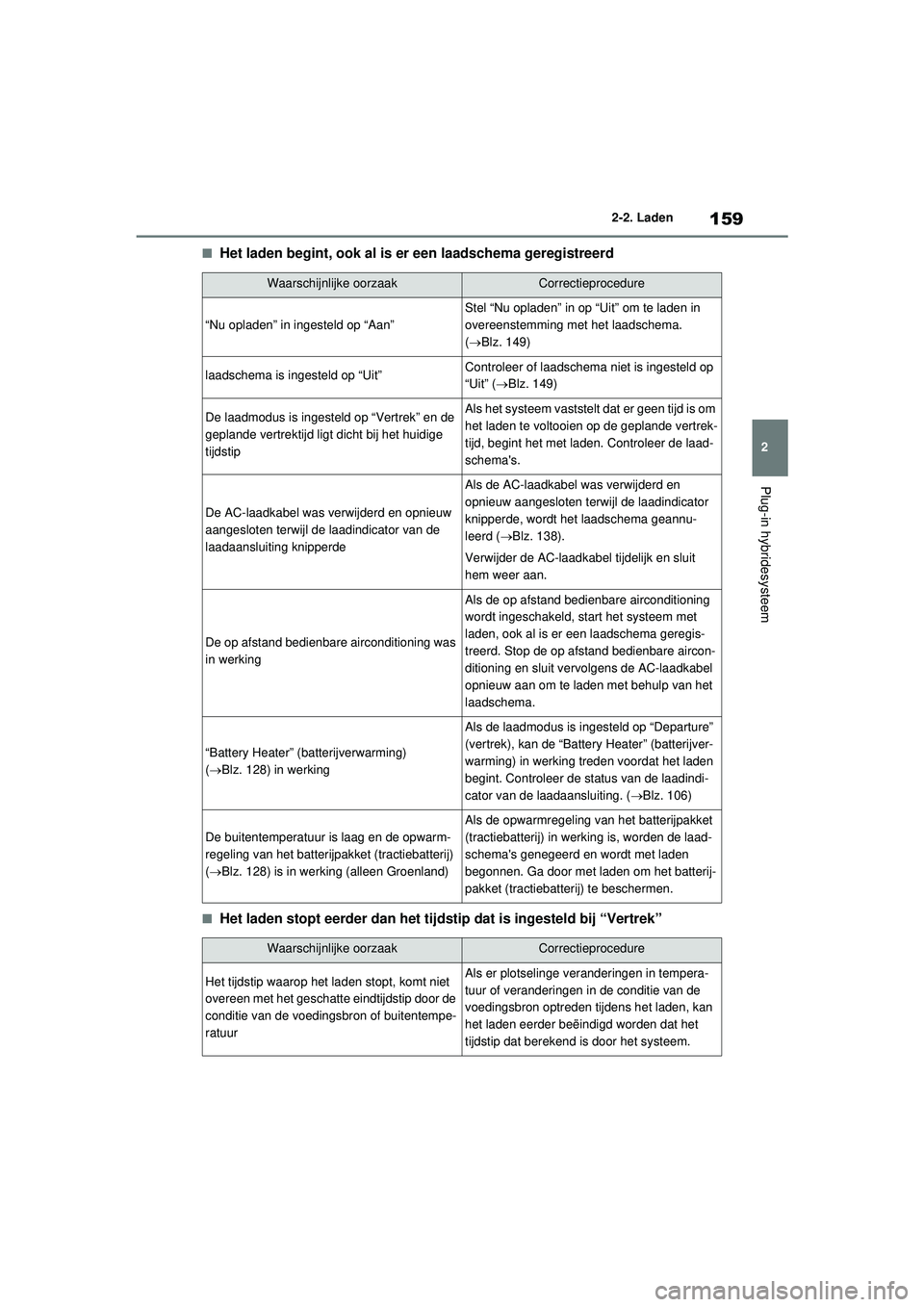

159
2
2-2. Laden
Plug-in hybridesysteem
■Het laden begint, ook al is er een laadschema geregistreerd
■Het laden stopt eerder dan het tijdstip dat is ingesteld bij “Vertrek”
Waarschijnlijke oorzaakCorrectieprocedure
“Nu opladen” in ingesteld op “Aan”
Stel “Nu opladen” in op “Uit” om te laden in
overeenstemming met het laadschema.
(
 Blz. 149)
laadschema is ingesteld op “Uit”Controleer of laadschema niet is ingesteld op
“Uit” ( Blz. 149)
De laadmodus is ingesteld op “Vertrek” en de
geplande vertrektijd ligt dicht bij het huidige
tijdstipAls het systeem vaststelt dat er geen tijd is om
het laden te voltooien op de geplande vertrek-
tijd, begint het met laden. Controleer de laad-
schema's.
De AC-laadkabel was verwijderd en opnieuw
aangesloten terwijl de laadindicator van de
laadaansluiting knipperde
Als de AC-laadkabel was verwijderd en
opnieuw aangesloten terwijl de laadindicator
knipperde, wordt het laadschema geannu-
leerd (Blz. 138).
Verwijder de AC-laadkabel tijdelijk en sluit
hem weer aan.
De op afstand bedienbare airconditioning was
in werking
Als de op afstand bedienbare airconditioning
wordt ingeschakeld, start het systeem met
laden, ook al is er een laadschema geregis-
treerd. Stop de op afstand bedienbare aircon-
ditioning en sluit vervolgens de AC-laadkabel
opnieuw aan om te laden met behulp van het
laadschema.
“Battery Heater” (batterijverwarming)
(  Blz. 128) in werking
Als de laadmodus is ingesteld op “Departure”
(vertrek), kan de “Battery Heater” (batterijver-
warming) in werking treden voordat het laden
begint. Controleer de status van de laadindi-
cator van de laadaansluiting. ( Blz. 106)
De buitentemperatuur is laag en de opwarm-
regeling van het batterijpakket (tractiebatterij)
( Blz. 128) is in werking (alleen Groenland)
Als de opwarmregeling van het batterijpakket
(tractiebatterij) in werking is, worden de laad-
schema's genegeerd en wordt met laden
begonnen. Ga door met laden om het batterij-
pakket (tractiebatterij) te beschermen.
Waarschijnlijke oorzaakCorrectieprocedure
Het tijdstip waarop het laden stopt, komt niet
overeen met het geschatte eindtijdstip door de
conditie van de voedingsbron of buitentempe-
ratuurAls er plotselinge veranderingen in tempera-
tuur of veranderingen in de conditie van de
voedingsbron optreden tijdens het laden, kan
het laden eerder beëindigd worden dat het
tijdstip dat berekend is door het systeem.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 159 Wednesday, February 3, 2021 2:42 PM

161
2
2-2. Laden
Plug-in hybridesysteem
■Als “Charging Stopped Due to Pulled Charging Connector” (laden gestopt
vanwege losgetrokken laadstekker) wordt weergegeven
*: Er wordt stroom verbruikt als de “Battery Heater” (batterijverwarming) (
Blz. 128), de airco-
gekoppelde functie ( Blz. 144) of de op afstand bedienbare airconditioning ( Blz. 460)
wordt bediend.
■Als “Charging Complete Limited Due to Battery Temp” (laden voltooid,
beperkt door temperatuur batterijpakket) wordt weergegeven
Waarschijnlijke oorzaakCorrectieprocedure
De laadstekker is verwijderd tijdens het laden
Als de laadstekker verwijderd wordt tijdens het
laden, wordt het laden gestopt. Sluit de laad-
stekker weer aan als u het batterijpakket (trac-
tiebatterij) volledig wilt laden.Nadat het batterijpakket (tractiebatterij) volle-
dig is geladen, wordt de laadstekker verwij-
derd terwijl het batterijpakket (tractiebatterij)
opnieuw wordt geladen doordat functies die
stroom verbruiken
* gebruikt zijn en de reste-
rende lading afgenomen is.
De laadstekker is niet goed aangesloten
Controleer de aansluitstatus van de laadstek-
ker.
 Plaats de laadstekker bij het aansluiten
goed.
 Controleer na het aansluiten van de laad-
stekker of de laadindicator van de laadaan-
sluiting gaat branden.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige als er niet geladen kan
worden hoewel de juiste procedures gevolgd
zijn.
De laadstekker is ontgrendeld tijdens het
laden
Als de laadstekker ontgrendeld wordt tijdens
het laden, wordt het laden gestopt. Sluit de
laadstekker weer aan om verder te gaan met
laden.
Waarschijnlijke oorzaakCorrectieprocedure
Het laden is gestopt om het batterijpakket
(tractiebatterij) te beschermen omdat de tem-
peratuur gedurende een bepaalde periode
hoog was.Laat het batterijpakket (tractiebatterij) afkoe-
len en laad het nogmaals als de lading nog
niet het gewenste niveau heeft bereikt.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 161 Wednesday, February 3, 2021 2:42 PM

1883-1. Instrumentenpaneel
■DRCC (RSA) (indien aanwezig)
(Blz. 384)
Hiermee kunt u de Dynamic Radar
Cruise Control met Road Sign Assist in-
of uitschakelen.
■Voertuiginstellingen
 “Charging Settings” (oplaadinstell.)
Hiermee kunt u de volgende zaken instellen.
• “Charging Schedule” (oplaadschema)
Hiermee kunt u het laadschema registreren
of wijzigen. ( Blz. 143)
• “Charging Current” (oplaadstroom)
Hiermee kunt u de laadstroom wijzigen.
(  Blz. 125)
• “Battery Heater” (batterijverwarming)
Hiermee kunt u de verwarming van het bat-
terijpakket in- of uitschakelen. ( Blz. 128)
• “Battery Cooler” (batterijkoeler)
Hiermee kunt u de koeler van het batterij-
pakket in- of uitschakelen. ( Blz. 129)
 PBD (elektrisch bedienbare
achterklep) (indien aanwezig)
(Blz. 214)
Hiermee kunt u de volgende zaken instellen.
• Systeeminstellingen
Hiermee kan de functie elektrisch bedien-
bare achterklep worden in- of uitgeschakeld.
• “Hands Free” (handsfree)
*
Hiermee kunt u de handsfree elektrisch
bedienbare achterklep in- of uitschakelen.
• “Opening Adjustment” (inst. opening)
Selecteer de positie openen wanneer de
elektrisch bedienbare achterklep geheel is
geopend.
•“Volume”
Hiermee kunt u het volume instellen van de
zoemer die klinkt wanneer de elektrisch
bedienbare achterklep in werking is.
*: Auto's met handsfree elektrisch bedien- bare achterklep
 “TPWS” (bandenspanningswaar-
schuwingssysteem) ( Blz. 511)
• “Setting Pressure” (inst. spanning)
Hiermee kan het bandenspanningswaar-
schuwingssysteem worden geïnitialiseerd.
• “Identifying Each Wheel & Position” (elk
wiel en positie identificeren)
Hiermee kunt u de identificatiecodes van de
bandenspanningssensoren registreren in
het bandenspanningswaarschuwingssys-
teem.
• “Setting Unit” (instel. eenheid)
Hiermee kunnen de weergegeven meeteen-
heden worden gewijzigd.
 “Rear Seat Reminder” (herinnering
achterbank AAN/UIT) ( Blz. 207)
Hiermee kunt u de herinneringsfunctie voor
de achterstoel in- of uitschakelen.
■ Instellingen
 “Language” (taal)
Hiermee kunt u de taal op het multi-informa-
tiedisplay wijzigen.
“Units” (eenheden)
Hiermee kunnen de weergegeven meeteen-
heden worden gewijzigd.
“Meter Type” (type meter)
Hiermee kunt u de weergave van de snel-
heidsmeter wijzigen.
 (EV-controlelampje)
(Blz. 90)
Hiermee kunt u de werking van het EV-con-
trolelampje in- of uitschakelen.
 (Instellingen weergave rij-infor-
matie)
Hiermee kunt u de volgende zaken instellen.
• “Hybrid System” (hybridesysteem)
Hiermee kunt u de begeleiding milieubewust
bedienen gaspedaal in- en uitschakelen
(  Blz. 182).
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 188 Wednesday, February 3, 2021 2:42 PM

581
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Waarschuwingszoemer
 Blz. 576
WAARSCHUWING
■Als er een waarschuwingslampje
gaat branden of een waarschuwings-
zoemer klinkt wanneer een waar-
schuwingsmelding wordt
weergegeven op het multi-informatie-
display
 Blz. 577
OPMERKING
■“High Power Consumption Partial
Limit On AC/Heater Operation” (Hoog
stroomverbruik. Werking A/C en ver-
warming beperkt) wordt regelmatig
weergegeven
Mogelijk is er een storing met betrekking
tot het laadsysteem of de 12V-accu kan
verouderd zijn. Laat de auto nakijken door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Als “Maintenance required For Trac-
tion Battery At Your Dealer” (Onder-
houd van tractiebatterij bij dealer
vereist) wordt weergegeven
Het batterijpakket (tractiebatterij) moet
worden nagekeken of vervangen. Laat de
auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
●Wanneer u door blijft rijden zonder het
batterijpakket (tractiebatterij) te laten
nakijken, kan het hybridesysteem niet
worden gestart.
●Raadpleeg onmiddellijk een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als het
hybridesysteem niet gestart kan wor-
den.
Als uw auto een lekke
band heeft (auto's zonder
een reservewiel)
Uw auto is niet uitgerust met een
reservewiel, maar wel met een
bandenreparatieset.
Een lek dat wordt veroorzaakt
door een spijker of schroef die
door het loopvlak van de band
steekt, kan tijdelijk worden gere-
pareerd met de bandenreparatie-
set. (De set bestaat uit een fles
met bandenreparati evloeistof. De
bandenreparatievloeistof kan
slechts één keer worden gebruikt
voor de tijdelijke reparatie van één
band, waarbij de spijker of schroef
in het loopvlak moet blijven zit-
ten.) Afhankelijk van de beschadi-
ging van de lekke band kan hij
mogelijk niet gerepareerd worden
met de bandenreparatieset.
( Blz. 582)
Laat na de noodreparatie met de
bandenreparatieset de band repa-
reren of vervangen door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige.
WAARSCHUWING
■Als uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een
lekke band wordt doorgereden, kunnen
band en velg zodanig beschadigd worden
dat reparatie niet meer mogelijk is en kan
er een ongeval ontstaan.
Door het rijden met een lekke band kan er
op de wang rondom een groef ontstaan.
In zo'n geval kan de band bij het gebruik
van een reparatieset exploderen.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 581 Wednesday, February 3, 2021 2:42 PM

6309-2. Persoonlijke voorkeursinstellingen
Sommige voorkeursinstellingen zijn van invloed op de instellingen van andere func-
ties. Neem voor meer informatie contact op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Auto's met navigatiesysteem of multimediasysteem: Instellingen die u met het
scherm van het navigatiesysteem of multimediasysteem kunt wijzigen
Instellingen die u met behulp van het multi-informatiedisplay kunt wijzigen
Instellingen die door een erkende Toyota-d ealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige kunnen worden
gewijzigd
Definitie van symbolen: O = beschikbaar, – = niet beschikbaar
■Alarm* ( Blz. 78)
*: Indien aanwezig
■Laadsysteem ( Blz. 125, 128)
*: Alleen auto's met 6,6 kW tractiebatterijlader
Systemen met mogelijkheden voor persoonlijke
voorkeursinstellingen
FunctieStandaard-
instelling Persoonlijke
voorkeursinstelling
Schakelt het alarm uit wanneer de
portieren worden ontgrendeld met
de mechanische sleutelUitAan––O
FunctieStandaard- instelling Persoonlijke
voorkeursinstelling
“Charging Current” (oplaadstroom)MAX8A–O–16A*
“Battery Heater” (batterijverwar-
ming)AanUit–O–
“Battery Cooler” (batterijkoeler)AanUit–O–
A
B
C
ABC
ABC
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 630 Wednesday, February 3, 2021 2:42 PM
