2844-4. Verstellen van het stuurwiel en de spiegels
■Schoonmaken van het spiegelop-
pervlak
Als het spiegeloppervlak vuil is, is het
beeld op het display mogelijk moeilijk te
zien.
Reinig het spiegeloppervlak voorzich-
tig met een zachte, droge doek.
■Schoonmaken van de camera
Als de cameralens vuil is, is het weer-
gegeven beeld mogelijk niet helder.
Reinig in dat geval de lens met een
zachte, vochtige doek of een watten-
staafje.
■De camera
De camera van de digitale binnenspiegel
bevindt zich op de in de afbeelding aange-
geven plaats.
■De koelventilator
De digitale binnenspiegel is voorzien van een
koelventilator. Tijdens het gebruik van het
systeem kunnen geluiden hoorbaar zijn die
afkomstig zijn van de koelventilator.WAARSCHUWING
■Oorzaken van brand voorkomen
Als de bestuurder de digitale binnenspie-
gel blijft gebruiken terwijl er rook of een
brandlucht uit de spiegel komt, kan dit
brand tot gevolg hebben. Stop onmiddellijk
met het gebruik van het systeem en neem
contact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Schoonmaken van de digitale
binnenspiegel
OPMERKING
■Voorkomen van storingen in de digi-
tale binnenspiegel
●Gebruik geen reinigingsmiddelen, zoals
thinner, wasbenzine of alcohol om de
spiegel te reinigen. Deze kunnen ervoor
zorgen dat het spiegeloppervlak ver-
kleurt, veroudert of beschadigd raakt.
●Rook niet en gebruik geen lucifers, aan-
stekers en open vuur in de buurt van de
spiegel. Anders kan schade aan de
spiegel of brand het gevolg zijn.
●Verwijder, demonteer of wijzig de spie-
gel niet.
■Voorkomen van storingen in de
camera
●Neem de volgende voorzorgsmaatrege-
len in acht, anders werkt de digitale bin-
nenspiegel mogelijk niet goed.
• Sla niet tegen de camera en onderwerp deze niet aan hevige schokken, omdat
dit de montagepositie en de hoek van
de camera kan veranderen.
• Verwijder, demonteer of wijzig de camera niet.
• Zorg ervoor dat er geen organische oplosmiddelen, autowas, ruitenreiniger
en ruitencoating op de lens terechtko-
men. Verwijder dergelijke stoffen zo
snel mogelijk als dit gebeurt.
• Maak de cameralens schoon met een vochtige zachte doek.
Wrijf niet te hard over de cameralens,
anders kunnen er krassen op komen en
kan er geen helder beeld meer worden
weergegeven.
• Wanneer u een gekleurde folie (inclusief doorzichtige folie) op de achterruit aan-
brengt, doe dit dan niet op het gebied
voor de camera.
Als er folie wordt aangebracht op het
gebied voor de camera, wordt het beeld
van de camera mogelijk niet goed weer-
gegeven.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 284 Wednesday, February 3, 2021 2:42 PM

359
5
5-5. Gebruik van de ondersteunende systemen
Rijden
■Omstandigheden waaronder het sys-
teem mogelijk werkt, zelfs als er geen
kans op een aanrijding is
●In bepaalde situaties, zoals de onder-
staande, oordeelt het systeem mogelijk dat
een aanrijding aan de voorzijde waar-
schijnlijk is en treedt het in werking.
• Wanneer een signaleerbaar object wordt gepasseerd
• Bij het veranderen van rijstrook om een signaleerbaar object in te halen
• Wanneer het signaleerbare object dat
wordt genaderd zich op een naastliggende
rijstrook of langs de weg bevindt, bijvoor-
beeld bij het veranderen van koers of bij
het rijden op een bochtige weg
• Wanneer u een signaleerbaar object snel nadert
• Bij het naderen van objecten in de berm, zoals signaleerbare objecten, vangrails,
telefoonpalen, bomen of muren
• Als er een signaleerbaar object of ander object langs de weg staat aan het begin
van een bocht
• Als er (geverfde) patronen vóór uw auto aanwezig zijn die ten onrechte aangezien
kunnen worden voor een signaleerbaar
object
• Als de voorzijde van uw auto wordt geraakt door water, sneeuw, stof, enz.
• Bij het inhalen van een signaleerbaar object dat van rijstrook verandert of een
bocht naar rechts/links maakt • Bij het passeren van een signaleerbaar
object dat stilstaat op de rijstrook voor het
tegemoetkomende verkeer om rechts of
links af te slaan
• Als een signaleerbaar object uw auto zeer dicht nadert en vervolgens stopt voordat
het zich in de rijrichting van uw auto
bevindt
• Als de voorzijde van uw auto omhoog of omlaag gaat, bijvoorbeeld op een oneffen
of golvend wegdek
• Bij het rijden op een weg omringd door een constructie, zoals een tunnel of een stalen
brug
• Als er zich metalen objecten (putdeksel, staalplaat, enz.), opstaande randen of uit-
stekende delen voor uw auto bevinden
• Wanneer onder een object (verkeersbord, billboard, enz.) door wordt gereden
• Bij het naderen van een slagboom van een elektronische tolpoort, slagboom bij een
parkeerterrein of andere afscheiding die
open en dicht gaat
• Wassen in een autowasstraat
• Bij het rijden door of onder objecten die in contact kunnen komen met uw auto, zoals
hoog gras, boomtakken of een spandoek
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 359 Wednesday, February 3, 2021 2:42 PM

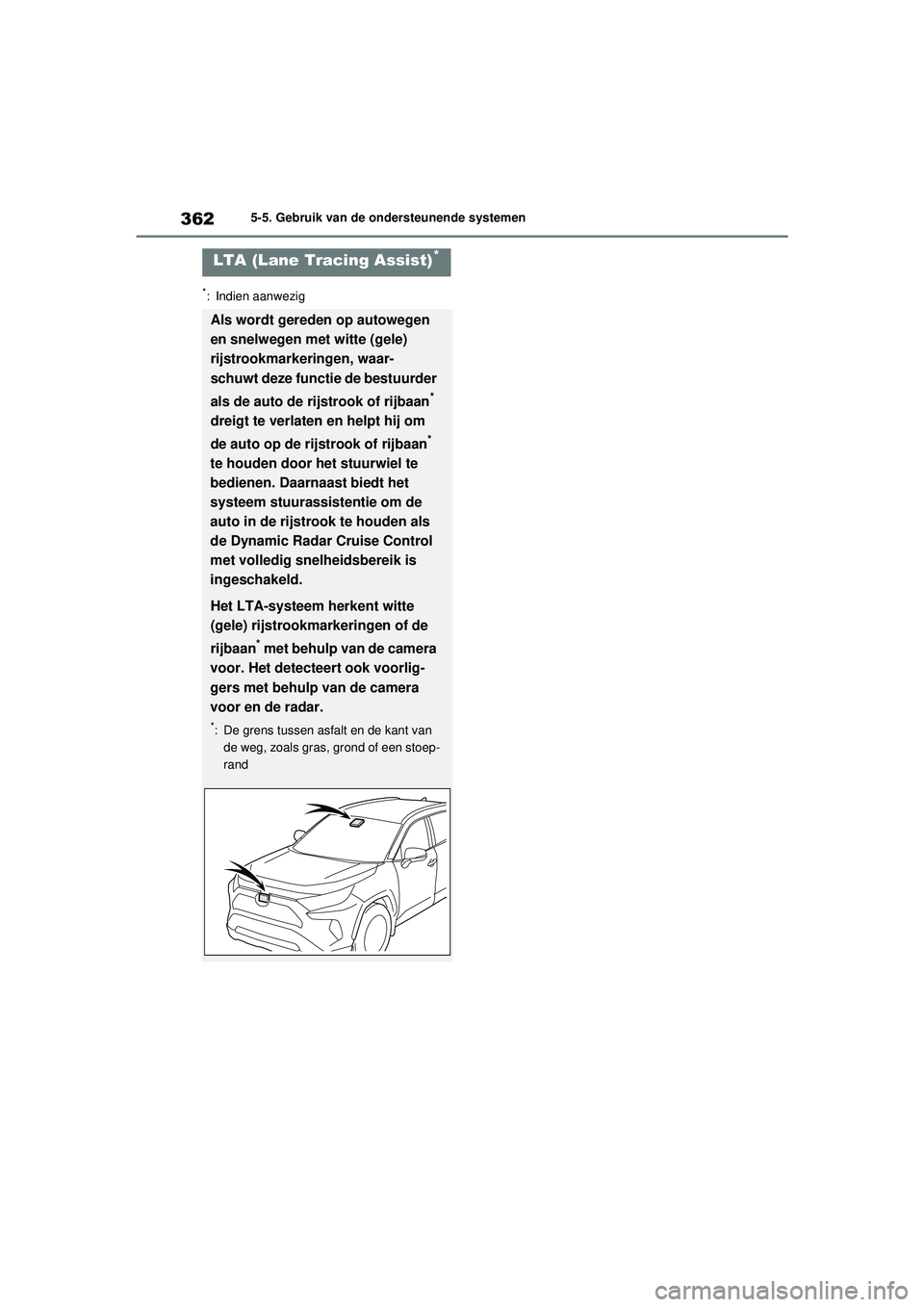

3625-5. Gebruik van de ondersteunende systemen
*: Indien aanwezig
LTA (Lane Tracing Assist)*
Als wordt gereden op autowegen
en snelwegen met witte (gele)
rijstrookmarkeringen, waar-
schuwt deze functie de bestuurder
als de auto de rijstrook of rijbaan
*
dreigt te verlaten en helpt hij om
de auto op de rijstrook of rijbaan
*
te houden door het stuurwiel te
bedienen. Daarnaast biedt het
systeem stuurassistentie om de
auto in de rijstrook te houden als
de Dynamic Radar Cruise Control
met volledig snelheidsbereik is
ingeschakeld.
Het LTA-systeem herkent witte
(gele) rijstrookmarkeringen of de
rijbaan
* met behulp van de camera
voor. Het detecteert ook voorlig-
gers met behulp van de camera
voor en de radar.
*: De grens tussen asfalt en de kant van de weg, zoals gras, grond of een stoep-
rand
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 362 Wednesday, February 3, 2021 2:42 PM

363
5
5-5. Gebruik van de ondersteunende systemen
Rijden
WAARSCHUWING
■Voordat u het LTA-systeem gebruikt
●Vertrouw niet uitsluitend op het LTA-
systeem. Het LTA-systeem is geen sys-
teem dat de auto automatisch bestuurt
of de hoeveelheid aandacht die moet
worden besteed aan het gebied vóór de
auto beperkt. De bestuurder dient altijd
volledige verantwoordelijkheid te nemen
voor een veilig rijgedrag door de omge-
ving steeds goed in de gaten te houden
en het stuurwiel te bedienen om de rij-
richting van de auto te corrigeren. De
bestuurder moet ook zorgen voor vol-
doende pauzes als hij moe is, bijvoor-
beeld als hij langere tijd heeft gereden.
●Als u niet op de juiste manier rijdt en
niet goed oplet, kunt u een ongeval ver-
oorzaken, waardoor ernstig letsel kan
ontstaan.
●Als u het LTA-systeem niet gebruikt, zet
het systeem dan uit met de toets LTA.
■Situaties die niet geschikt zijn voor
gebruik van het LTA-systeem
Gebruik in de volgende gevallen de toets
LTA om het systeem uit te schakelen. Als
u dat wel doet, kan dat leiden tot een
ongeval, met ernstig letsel tot gevolg.
●Er wordt gereden op een wegdek dat
glad is door regenachtig weer, sneeuw-
val, vorst, enz.
●Er wordt gereden op een met sneeuw
bedekte weg.
●Witte (gele) lijnen zijn moeilijk te zien
door regen, sneeuw, mist, stof, enz.
●Er wordt gereden in een tijdelijke rij-
strook of een smalle rijstrook door weg-
werkzaamheden.
●Er wordt gereden in een gebied met
wegwerkzaamheden.
●Er is/zijn een reserv ewiel, sneeuwkettin-
gen, enz. gemonteerd.
●Als de banden erg versleten zijn of als
de bandenspanning te laag is.
●Als er een andere maat banden dan
voorgeschreven is gemonteerd
●Er wordt gereden op andere wegen dan
autowegen en snelwegen.
●Bij het rijden met een aanhangwagen of
tijdens het slepen in een noodgeval
■Voorkomen van storingen in het LTA-
systeem en onbedoeld uitgevoerde
handelingen
●Breng geen wijzigingen aan de koplam-
pen aan en plak geen stickers op het
lampglas.
●Breng geen wijzigingen aan de wielop-
hanging, enz. aan. Als onderdelen van
de wielophanging moeten worden ver-
vangen, neem dan contact op met een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
●Monteer of plaats geen voorwerpen op
de motorkap of de grille. Monteer ook
geen accessoires aan de voorzijde van
de auto (bullbars, enz.).
●Als uw voorruit gerepareerd moet wor-
den, neem dan contact op met een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
■Omstandigheden waaronder de func-
ties mogelijk niet goed werken
In de volgende situaties werken de func-
ties mogelijk niet goed, waardoor de auto
zijn rijstrook zou kunnen verlaten. Houd
om veilig te rijden de omgeving steeds
goed in de gaten, bedien het stuurwiel om
de rijrichting van de auto te corrigeren en
vertrouw niet uitsluitend op de werking van
het systeem.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 363 Wednesday, February 3, 2021 2:42 PM

3725-5. Gebruik van de ondersteunende systemen
*: Indien aanwezig
Wanneer de camera voor een ver-
keersbord herkent en/of er informatie
over een verkeersbord beschikbaar is
via het navigatiesysteem, wordt het
bord weergegeven op het multi-infor-
matiedisplay.
Wanneer de weergave van informa-
tie van het ondersteunende sys-
teem wordt geselecteerd, kunnen er
maximaal 3 verkeersborden worden
weergegeven. ( Blz. 179)
 Wanneer een ander tabblad dan dat
van het ondersteunende systeem is
geselecteerd, worden alleen de vol-
gende typen verkeersborden weer-
gegeven. ( Blz. 179)
• Verkeersbord begin/ei nde snelheidslimiet
• Verkeersbord met aan de snelheidslimiet gerelateerde informatie (autoweg, snel-
weg, bebouwde kom, erf)
• Verkeersbord einde verboden
• Verkeersbord verboden in te rijden
*
(indien een melding nodig is)
• Verkeersbord maxim aal toegestane snel-
heid met aanvullend bord (alleen op- en
afritten)
*: Auto's met navigatiesysteem
RSA (Road Sign Assist)*
Het RSA-systeem herkent
bepaalde verkeersborden door
gebruik te maken van de camera
voor en/of het navigatiesysteem
(als er informatie over de snel-
heidslimiet beschikbaar is) en
voorziet de bestuurder via het
display van informatie.
Als het systeem vaststelt dat de
snelheidslimiet wordt overschre-
den of wanneer er bijvoorbeeld
verboden acties ten opzichte van
de herkende verkeersborden wor-
den uitgevoerd, wordt de bestuur-
der gewaarschuwd door middel
van een waarschuwingsdisplay en
waarschuwingszoemer of de
stuurwieltrillingsfunctie.
WAARSCHUWING
■Voordat u de RSA gebruikt
Vertrouw niet uitsluitend op het RSA-sys-
teem. De RSA is een systeem dat de
bestuurder ondersteunt middels het bie-
den van informatie, maar het is geen ver-
vanging van het eigen inzicht en de
oplettendheid van de bestuurder. Rijd
voorzichtig door altijd goed op de ver-
keersregels te letten.
Weergave op het
multi-informa tiedisplay
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 372 Wednesday, February 3, 2021 2:42 PM

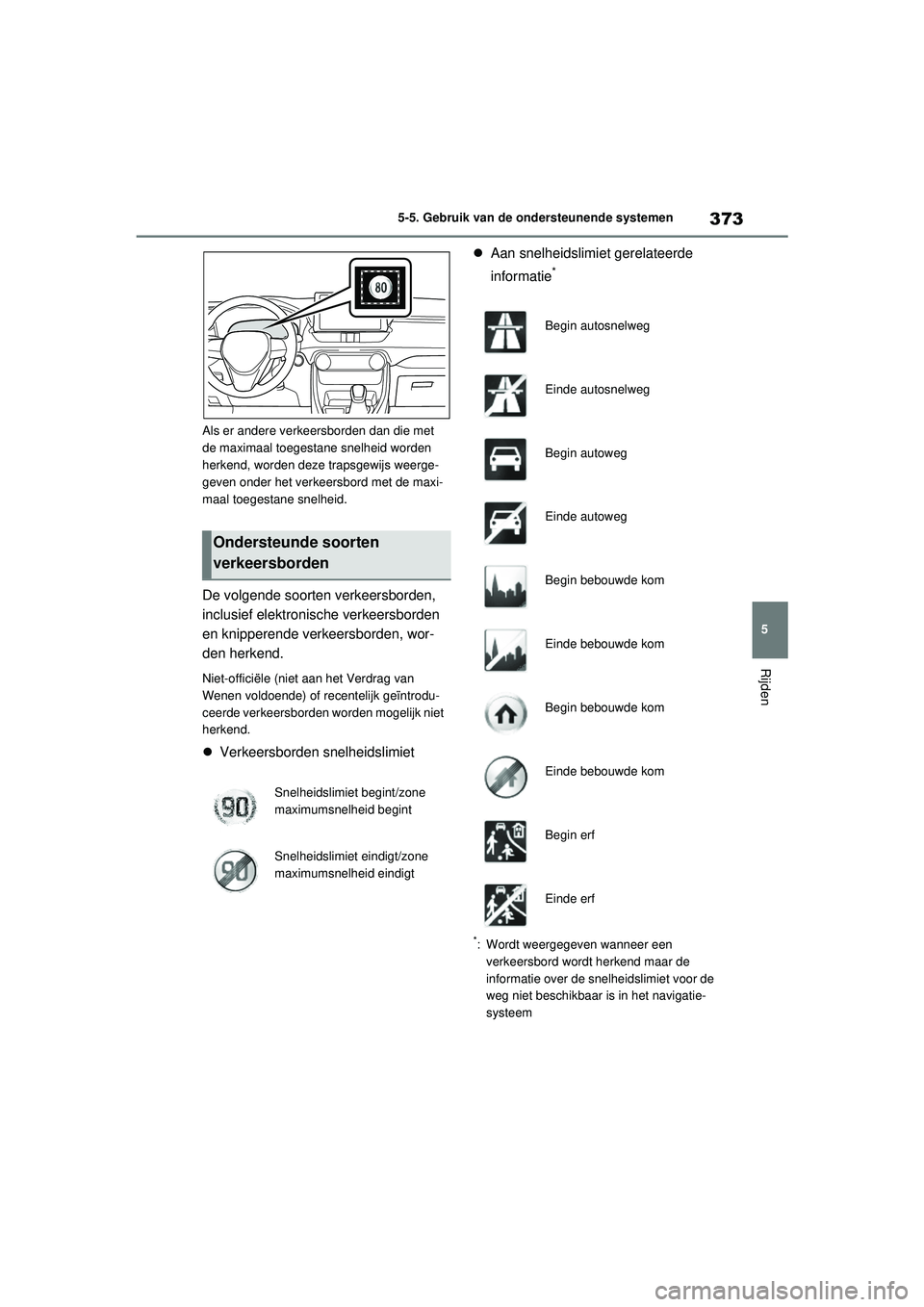

373
5
5-5. Gebruik van de ondersteunende systemen
Rijden
Als er andere verkeersborden dan die met
de maximaal toegestane snelheid worden
herkend, worden deze trapsgewijs weerge-
geven onder het verkeersbord met de maxi-
maal toegestane snelheid.
De volgende soorten verkeersborden,
inclusief elektronische verkeersborden
en knipperende verkeersborden, wor-
den herkend.
Niet-officiële (niet aan het Verdrag van
Wenen voldoende) of recentelijk geïntrodu-
ceerde verkeersborden worden mogelijk niet
herkend.

Verkeersborden snelheidslimiet 
Aan snelheidslimiet gerelateerde
informatie
*
*: Wordt weergegeven wanneer een
verkeersbord wordt herkend maar de
informatie over de s nelheidslimiet voor de
weg niet beschikbaar is in het navigatie-
systeem
Ondersteunde soorten
verkeersborden
Snelheidslimiet begint/zone
maximumsnelheid begint
Snelheidslimiet eindigt/zone
maximumsnelheid eindigt
Begin autosnelweg
Einde autosnelweg
Begin autoweg
Einde autoweg
Begin bebouwde kom
Einde bebouwde kom
Begin bebouwde kom
Einde bebouwde kom
Begin erf
Einde erf
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 373 Wednesday, February 3, 2021 2:42 PM

3765-5. Gebruik van de ondersteunende systemen
*: Indien aanwezig
■Weergave instrumentenpaneelMulti-informatiedisplay
Ingestelde snelheid
Controlelampjes
■BedieningsschakelaarsAfstandsschakelaar
Schakelaar +RES
Cruise control-hoofdschakelaar
Uitschakeltoets
Schakelaar -SETDynamic Radar Cruise
Control met volledig
snelheidsbereik
*
Wanneer de afstandsregelmodus
is ingeschakeld, accelereert,
decelereert en stopt de auto auto-
matisch overeenkomstig de ver-
anderingen in snelheid van de
voorligger, zelfs wanneer het gas-
pedaal niet wordt ingetrapt. In de
constante-snelheidsregelmodus
rijdt de auto met een constante
snelheid.
Gebruik de Dynamic Radar Cruise
Control met volledig snelheidsbe-
reik op autowegen en snelwegen.
 Afstandsregelmodus ( Blz. 379)
 Constante-snelheidsregelmodus
(Blz. 383)
Systeemonderdelen
A
B
C
A
B
C
D
E
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 376 Wednesday, February 3, 2021 2:42 PM

3785-5. Gebruik van de ondersteunende systemen
WAARSCHUWING
■Situaties waarin de Dynamic Radar
Cruise Control met volledig snel-
heidsbereik niet kan worden gebruikt
Gebruik de Dynamic Radar Cruise Control
met volledig snelheidsbereik niet in de vol-
gende situaties. Als u dat wel doet, wordt
de snelheid mogelijk niet goed geregeld,
waardoor een ongeval met ernstig letsel
kan ontstaan.
●Op wegen met voetgangers, fietsers,
enz.
●In druk verkeer
●Op wegen met scherpe bochten
●Op slingerende wegen
●Op wegen die door regen, ijs of sneeuw
glad zijn
●Op steile hellingen bergafwaarts of op
afwisselend sterk dalende en sterk stij-
gende wegen
Bij het afdalen van een steile helling kan
de rijsnelheid de ingeste lde snelheid over-
schrijden.
●Op invoegstroken van autowegen en
snelwegen
●Als de weersomstandigheden zo slecht
zijn dat ze een juiste signalering door de
sensoren onmogelijk zouden kunnen
maken (mist, sneeuw, zandstorm,
zware regenval, enz.)
●Als er regen, sneeuw, enz. op de voor-
zijde van de radar of de camera voor zit
●In verkeersomstandigheden waarbij
herhaaldelijk accelereren en decelere-
ren noodzakelijk is
●Bij het rijden met een aanhangwagen of
tijdens het slepen in een noodgeval
●Als er vaak een naderingswaarschu-
wing hoorbaar is
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 378 Wednesday, February 3, 2021 2:42 PM

4365-5. Gebruik van de ondersteunende systemen
■Als “Exhaust Filter Full See Owner’s
Manual” (Uitlaatgasfiltersysteem vol,
zie handleiding) op het multi-informatie-
display wordt weergegeven
●Deze melding wordt mogelijk weergegeven
wanneer de auto tijdens het rijden zwaar
wordt belast terwijl roetdeeltjes zich opho-
pen.
●Het vermogen van het hybridesysteem
(motortoerental) wordt beperkt bij een
bepaalde hoeveelheid roetdeeltjes. Er kan
echter nog met de auto worden gereden,
tenzij het motorcontrolelampje gaat bran-
den.
●Roetdeeltjes hopen zich sneller op wan-
neer er regelmatig korte ritten worden
gereden met de auto, wanneer er met lage
snelheden wordt gereden of als het hybri-
desysteem regelmatig wordt gestart in een
extreem koude omgeving. Overmatige
ophoping van roetdeeltjes kan worden
voorkomen door periodiek lange afstanden
te rijden waarbij het gaspedaal af en toe
wordt losgelaten, zoals bij het rijden op
autowegen en snelwegen.
■Als het motorcontrolelampje gaat bran-
den of “Hybrid System Malfunction Out-
put Power Reduced Visit Your Dealer”
(Storing in hybridesysteem, geredu-
ceerd uitgangsvermogen, ga naar uw
dealer) wordt weergegeven op het
multi-informatiedisplay
De hoeveelheid opgehoopte roetdeeltjes
heeft een bepaald niveau overschreden. Laat
de auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
GPF-systeem
(benzineroetfilter)
Het benzineroetfiltersysteem ver-
zamelt met behulp van een uitlaat-
gasfilter roetdeeltjes in de
uitlaatgassen. Het systeem werkt
om het filter automatisch te rege-
nereren, afhankelijk van de voer-
tuigcondities.
OPMERKING
■Voorkomen dat het benzineroetfilter-
systeem niet goed werkt
●Gebruik geen andere brandstof dan het
voorgeschreven type brandstof
●Breng geen wijzigingen aan de uitlaat-
pijp aan
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 436 Wednesday, February 3, 2021 2:42 PM

4887-1. Onderhoud en verzorging
7-1.Onderhoud en verzorging
Spoel de auto van boven naar bene-
den af met veel water en verwijder
zo vuil en stof van de carrosserie, uit
de wielkasten en van de onderkant
van de auto.
 Was de auto met een spons of een
zachte doek (bijv. een zeemlap).
 Verwijder hardnekkige vlekken met
een autowasmiddel en spoel grondig
af met water.
 Veeg overtollig water weg.
 Wanneer het water niet meer in
druppels op de lak blijft liggen, moet
de auto opnieuw in de was worden
gezet.
Zet de auto alleen in de was als de carrosse-
rie is afgekoeld.
■Vóór het wassen van de auto
Controleer of de tankdopklep en het klepje
van de laadaansluiting van uw auto goed zijn
gesloten.
■Wassen in de wasstraat
●Voordat u de wasstraat inrijdt:
• Klap de spiegels in
• Schakel de elektrisch bedienbare achter- klep uit (indien aanwezig)
Begin met wassen vanaf de voorzijde van de
auto. Klap de spiegels weer uit voordat u
gaat rijden.
●Sommige borstels in wasstraten kunnen
krassen veroorzaken op de carrosserie en
andere onderdelen (velgen, enz.), waar-
door de lak van uw auto wordt beschadigd.
●In sommige autowasserettes wordt de ach-
terspoiler mogelijk niet gereinigd. Ook
bestaat er mogelijk een verhoogde kans op
schade aan de auto.
■Hogedrukreinigers
Spuit niet van dichtbij op de randen van de
portieren of de ruiten en blijf er niet langdurig
op spuiten, omdat er anders water in het inte-
rieur terecht kan komen.
■Opmerkingen voor auto's met Smart
entry-systeem en startknop
Als de portiergreep nat wordt terwijl de elek-
tronische sleutel zich binnen het werkzame
gebied bevindt, kan het portier herhaaldelijk
worden vergrendeld en ontgrendeld. Volg in
dat geval de correctieprocedure hieronder bij
het wassen van de auto:
●Leg de sleutel op een afstand van ten min-
ste 2 m van de auto als u de auto wast.
(Zorg ervoor dat de sleutel niet gestolen
wordt.)
●Schakel de energiebespaarmodus van de
elektronische sleutel in om het Smart
entry-systeem met startknop uit te schake-
len. ( Blz. 224)
■Velgen en wieldoppen
●Verwijder vuil onmiddellijk met een neu-
traal reinigingsmiddel.
●Spoel het reinigingsmiddel direct na het
gebruik weg met water.
●Neem de volgende voorzorgsmaatregelen
in acht om de lak tegen beschadiging te
beschermen.
• Gebruik geen zuurhoudende of alkalische middelen of schuurmiddelen.
• Gebruik geen harde borstels.
• Reinig de velgen niet met reinigingsmidde- len als de velgen, bijvoorbeeld na het rij-
den of stilstaan bij warm weer, nog warm
zijn.
Reinigen en beschermen
van het exterieur van uw
auto
Voer het volgende uit om uw auto
te beschermen en in perfecte staat
te houden:
Reinigingsinstructies
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 488 Wednesday, February 3, 2021 2:42 PM
