sensor TOYOTA RAV4 PLUG-IN HYBRID 2021 Manual del propietario (in Spanish)

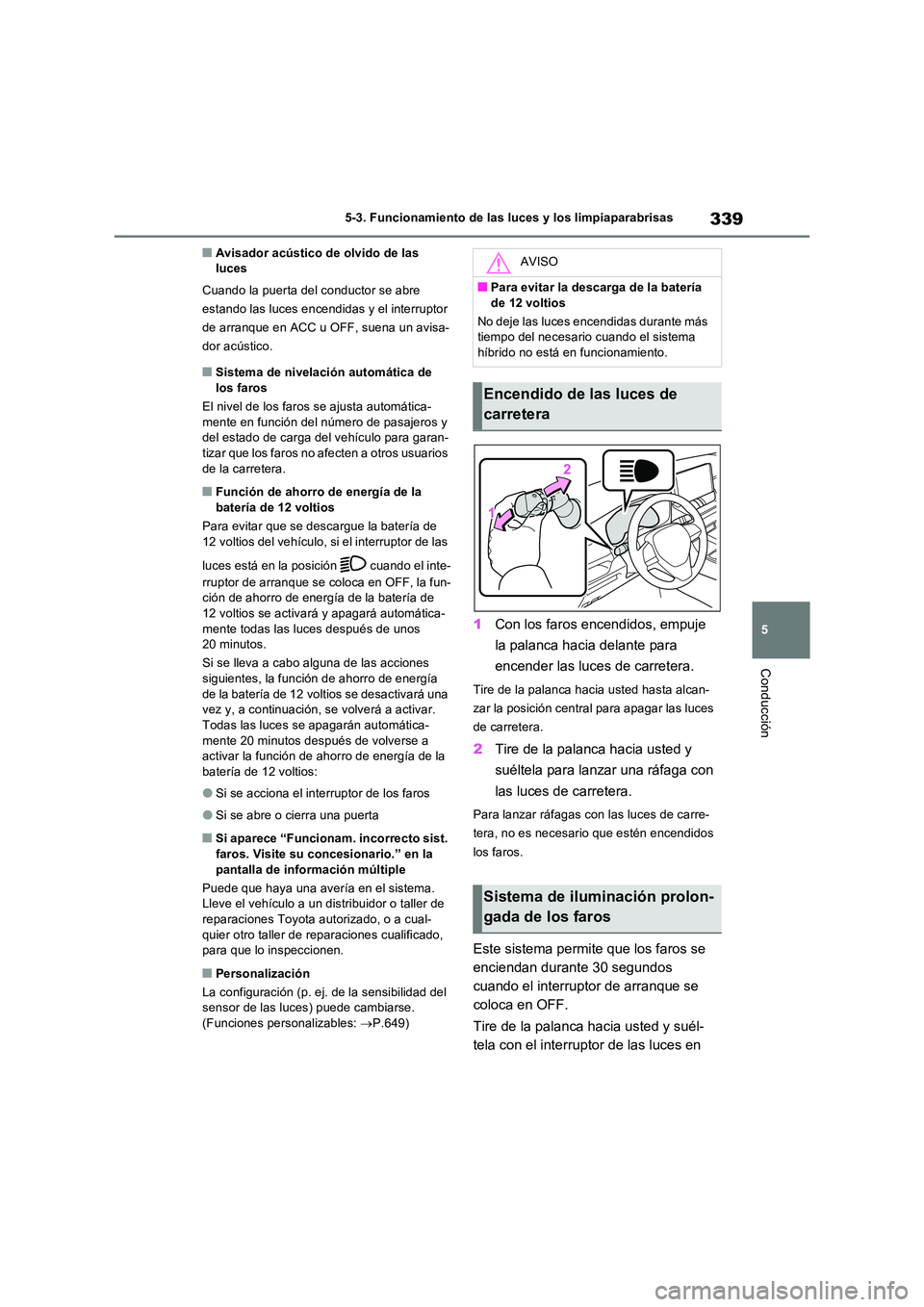

339
5
5-3. Funcionamiento de las luces y los limpiaparabrisas
Conducción
QAvisador acústico de olvido de las luces
Cuando la puerta del conductor se abre
estando las luces encendidas y el interruptor
de arranque en ACC u OFF, suena un avisa-
dor acústico.
QSistema de nivelación automática de
los faros
El nivel de los faros se ajusta automática- mente en función del número de pasajeros y del estado de carga del vehículo para garan-
tizar que los faros no afecten a otros usuarios de la carretera.
QFunción de ahorro de energía de la batería de 12 voltios
Para evitar que se descargue la batería de
12 voltios del vehículo, si el interruptor de las
luces está en la posición cuando el inte-
rruptor de arranque se coloca en OFF, la fun- ción de ahorro de energía de la batería de 12 voltios se activará y apagará automática-
mente todas las luces después de unos 20 minutos.
Si se lleva a cabo alguna de las acciones siguientes, la función de ahorro de energía
de la batería de 12 voltios se desactivará una vez y, a continuación, se volverá a activar.
Todas las luces se apagarán automática- mente 20 minutos después de volverse a activar la función de ahorro de energía de la
batería de 12 voltios:
OSi se acciona el interruptor de los faros
OSi se abre o cierra una puerta
QSi aparece “Funcionam. incorrecto sist. faros. Visite su concesionario.” en la
pantalla de información múltiple
Puede que haya una avería en el sistema. Lleve el vehículo a un distribuidor o taller de reparaciones Toyota autorizado, o a cual-
quier otro taller de r eparaciones cualificado, para que lo inspeccionen.
QPersonalización
La configuración (p. ej. de la sensibilidad del sensor de las luces) puede cambiarse.
(Funciones personalizables: P.649)
1Con los faros encendidos, empuje
la palanca hacia delante para
encender las luces de carretera.
Tire de la palanca hacia usted hasta alcan-
zar la posición central para apagar las luces
de carretera.
2 Tire de la palanca hacia usted y
suéltela para lanzar una ráfaga con
las luces de carretera.
Para lanzar ráfagas con las luces de carre-
tera, no es necesario que estén encendidos
los faros.
Este sistema permite que los faros se
enciendan durante 30 segundos
cuando el interruptor de arranque se
coloca en OFF.
Tire de la palanca hacia usted y suél-
tela con el interruptor de las luces en
AVISO
QPara evitar la descarga de la batería
de 12 voltios
No deje las luces encendidas durante más tiempo del necesario cuando el sistema híbrido no está en funcionamiento.
Encendido de las luces de
carretera
Sistema de iluminación prolon-
gada de los faros

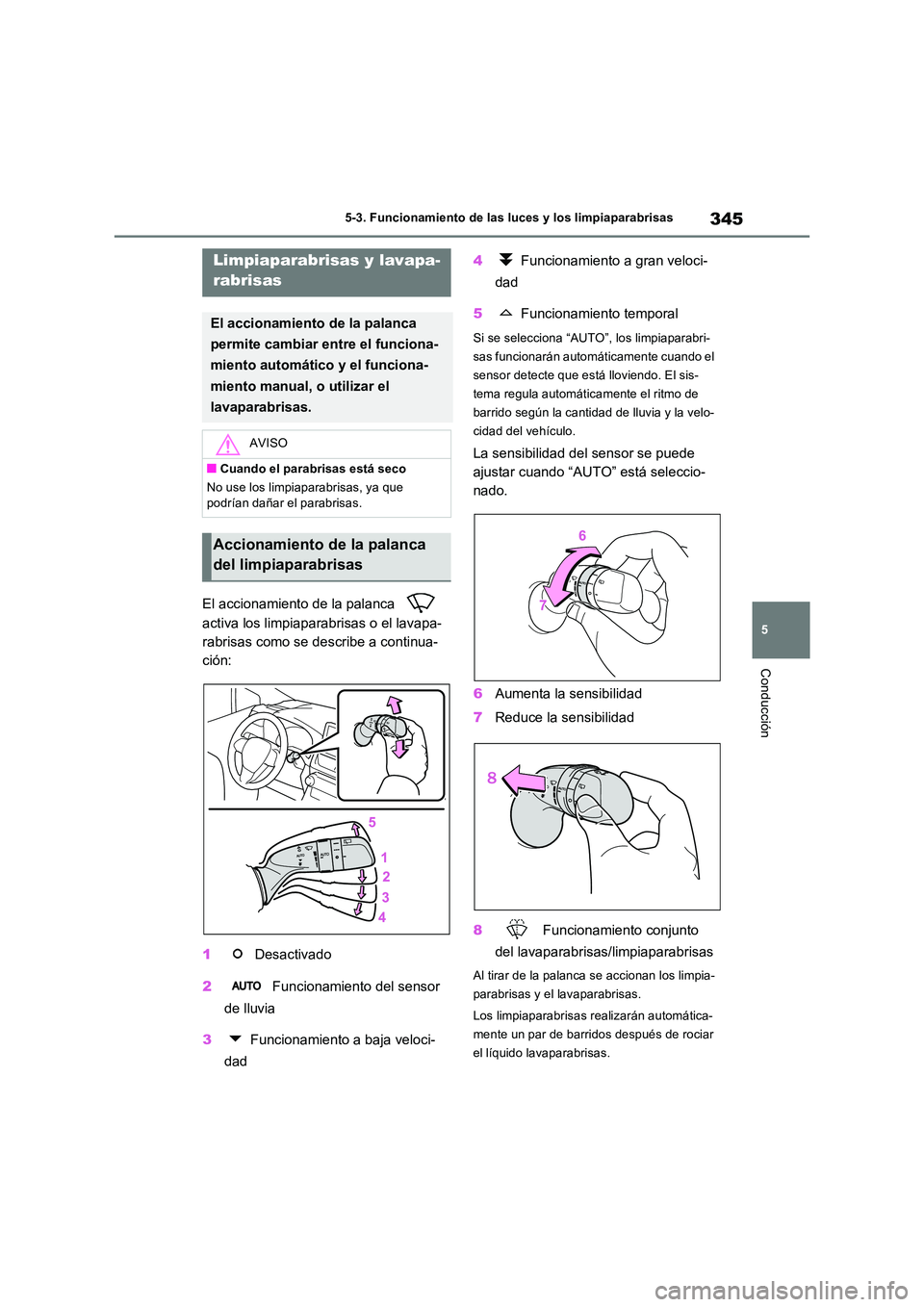

345
5
5-3. Funcionamiento de las luces y los limpiaparabrisas
Conducción
El accionamiento de la palanca
activa los limpiaparabrisas o el lavapa-
rabrisas como se describe a continua-
ción:
1 Desactivado
2 Funcionamiento del sensor
de lluvia
3 Funcionamiento a baja veloci-
dad
4 Funcionamiento a gran veloci-
dad
5 Funcionamiento temporal
Si se selecciona “AUTO”, los limpiaparabri-
sas funcionarán automáticamente cuando el
sensor detecte que está lloviendo. El sis-
tema regula automáticamente el ritmo de
barrido según la cantidad de lluvia y la velo-
cidad del vehículo.
La sensibilidad del sensor se puede
ajustar cuando “AUTO” está seleccio-
nado.
6 Aumenta la sensibilidad
7 Reduce la sensibilidad
8 Funcionamiento conjunto
del lavaparabrisas/limpiaparabrisas
Al tirar de la palanca se accionan los limpia-
parabrisas y el lavaparabrisas.
Los limpiaparabrisas realizarán automática-
mente un par de barridos después de rociar
el líquido lavaparabrisas.
Limpiaparabrisas y lavapa-
rabrisas
El accionamiento de la palanca
permite cambiar entre el funciona-
miento automático y el funciona-
miento manual, o utilizar el
lavaparabrisas.
AVISO
QCuando el parabrisas está seco
No use los limpiaparabrisas, ya que
podrían dañar el parabrisas.
Accionamiento de la palanca
del limpiaparabrisas

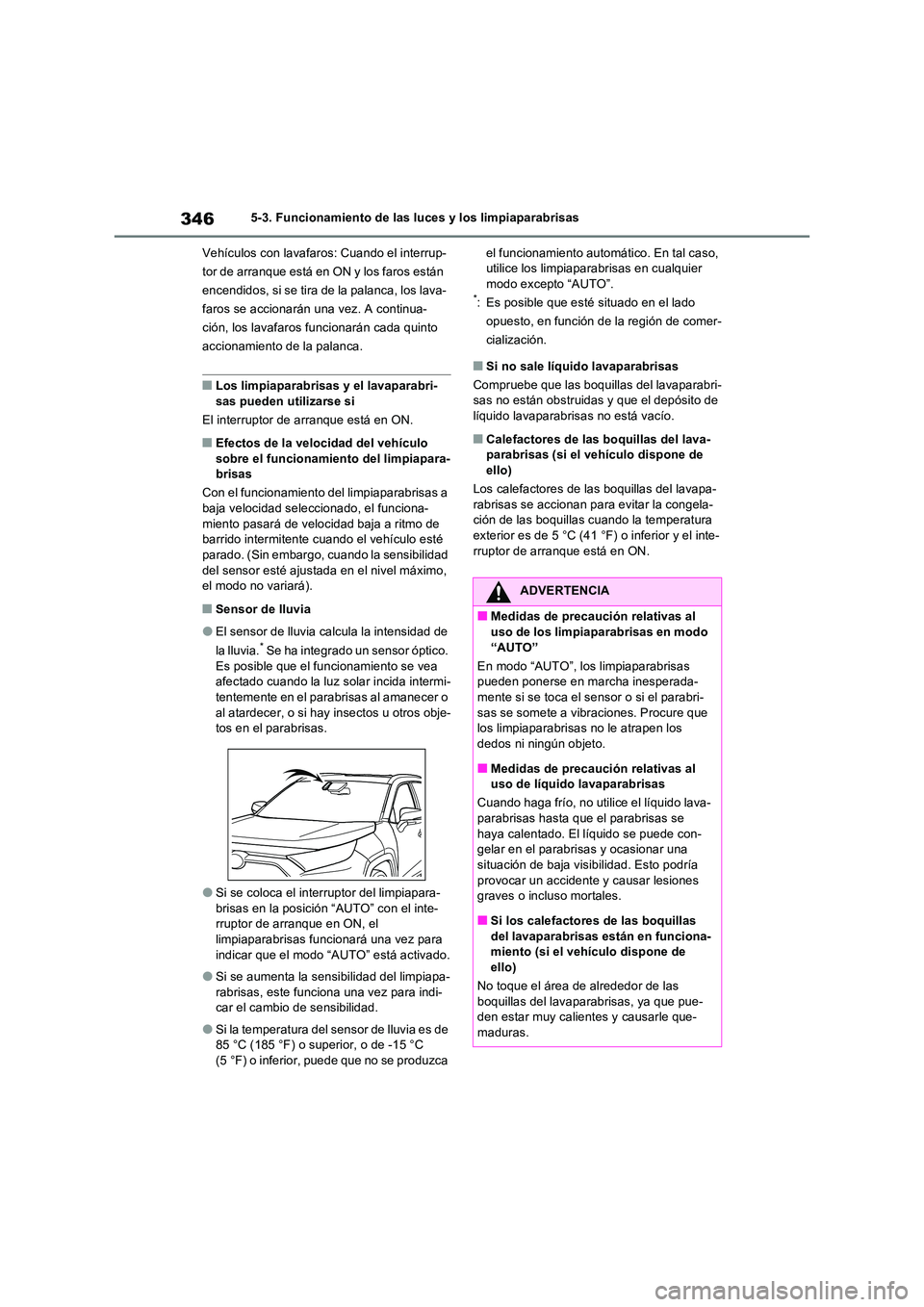

3465-3. Funcionamiento de las luces y los limpiaparabrisas
Vehículos con lavafaros: Cuando el interrup-
tor de arranque está en ON y los faros están
encendidos, si se tira de la palanca, los lava-
faros se accionarán una vez. A continua-
ción, los lavafaros funcionarán cada quinto
accionamiento de la palanca.
QLos limpiaparabrisas y el lavaparabri-
sas pueden utilizarse si
El interruptor de arranque está en ON.
QEfectos de la velocidad del vehículo sobre el funcionamiento del limpiapara-brisas
Con el funcionamiento del limpiaparabrisas a
baja velocidad seleccionado, el funciona- miento pasará de velocidad baja a ritmo de barrido intermitente cuando el vehículo esté
parado. (Sin embargo, cuando la sensibilidad del sensor esté ajustada en el nivel máximo, el modo no variará).
QSensor de lluvia
OEl sensor de lluvia calcula la intensidad de
la lluvia.* Se ha integrado un sensor óptico.
Es posible que el funcionamiento se vea afectado cuando la luz solar incida intermi-tentemente en el parabrisas al amanecer o
al atardecer, o si hay insectos u otros obje- tos en el parabrisas.
OSi se coloca el interruptor del limpiapara-brisas en la posición “AUTO” con el inte-rruptor de arranque en ON, el
limpiaparabrisas funcionará una vez para indicar que el modo “AUTO” está activado.
OSi se aumenta la sensibilidad del limpiapa-rabrisas, este func iona una vez para indi- car el cambio de sensibilidad.
OSi la temperatura del sensor de lluvia es de 85 °C (185 °F) o superior, o de -15 °C
(5 °F) o inferior, puede que no se produzca
el funcionamiento automático. En tal caso, utilice los limpiaparabr isas en cualquier modo excepto “AUTO”.*: Es posible que esté situado en el lado
opuesto, en función de la región de comer-
cialización.
QSi no sale líquido lavaparabrisas
Compruebe que las boquillas del lavaparabri- sas no están obstruidas y que el depósito de
líquido lavaparabrisas no está vacío.
QCalefactores de las boquillas del lava- parabrisas (si el vehículo dispone de ello)
Los calefactores de las boquillas del lavapa-
rabrisas se accionan para evitar la congela- ción de las boquillas cuando la temperatura exterior es de 5 °C (41 °F) o inferior y el inte-
rruptor de arranque está en ON.
ADVERTENCIA
QMedidas de precaución relativas al uso de los limpiaparabrisas en modo
“AUTO”
En modo “AUTO”, los limpiaparabrisas pueden ponerse en marcha inesperada-mente si se toca el sensor o si el parabri-
sas se somete a vibraciones. Procure que los limpiaparabrisas no le atrapen los
dedos ni ningún objeto.
QMedidas de precaución relativas al uso de líquido lavaparabrisas
Cuando haga frío, no utilice el líquido lava-
parabrisas hasta que el parabrisas se haya calentado. El líquido se puede con-gelar en el parabrisas y ocasionar una
situación de baja visibilidad. Esto podría provocar un accidente y causar lesiones graves o incluso mortales.
QSi los calefactores de las boquillas del lavaparabrisas están en funciona-miento (si el vehículo dispone de
ello)
No toque el área de alrededor de las boquillas del lavaparabrisas, ya que pue-den estar muy calientes y causarle que-
maduras.

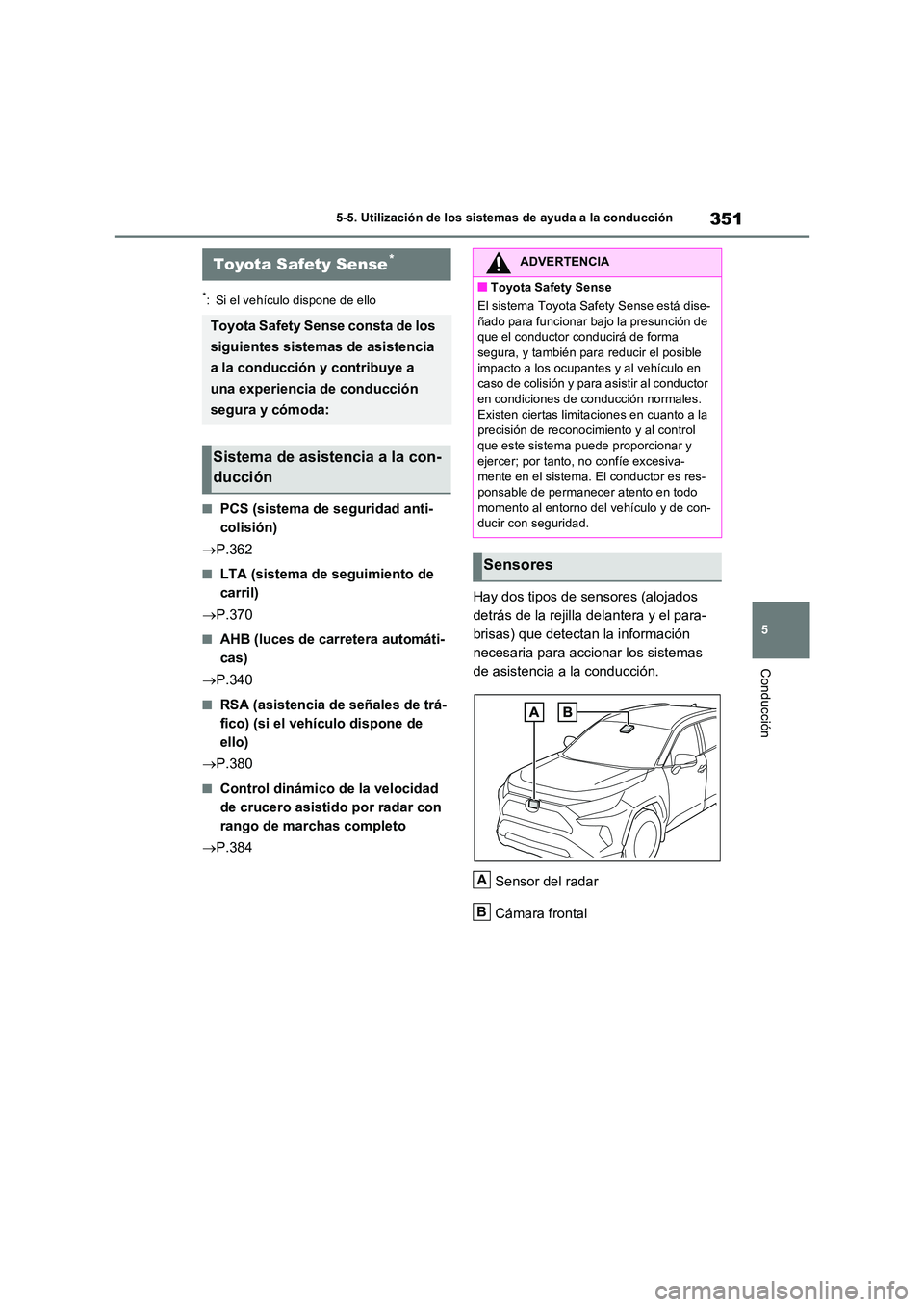

351
5
5-5. Utilización de los sistemas de ayuda a la conducción
Conducción
5-5.Utilización de lo s sis tema s d e ayuda a la condu cción
*: Si el vehículo dispone de ello
QPCS (sistema de seguridad anti-
colisión)
 P.362
QLTA (sistema de seguimiento de
carril)
 P.370
QAHB (luces de carretera automáti-
cas)
 P.340
QRSA (asistencia de señales de trá-
fico) (si el vehículo dispone de
ello)
 P.380
QControl dinámico de la velocidad
de crucero asistido por radar con
rango de marchas completo
 P.384
Hay dos tipos de sensores (alojados
detrás de la rejilla delantera y el para-
brisas) que detectan la información
necesaria para accionar los sistemas
de asistencia a la conducción.
Sensor del radar
Cámara frontal
Toyota Safety Sense*
Toyota Safety Sense consta de los
siguientes sistemas de asistencia
a la conducción y contribuye a
una experiencia de conducción
segura y cómoda:
Sistema de asistencia a la con-
ducción
ADVERTENCIA
QToyota Safety Sense
El sistema Toyota Safety Sense está dise-
ñado para funcionar bajo la presunción de que el conductor conducirá de forma segura, y también para reducir el posible
impacto a los ocupantes y al vehículo en caso de colisión y para asistir al conductor en condiciones de conducción normales.
Existen ciertas limitaciones en cuanto a la precisión de reconocim iento y al control que este sistema puede proporcionar y
ejercer; por tanto, no confíe excesiva- mente en el sistema. El conductor es res-ponsable de permanecer atento en todo
momento al entorno del vehículo y de con- ducir con seguridad.
Sensores
A
B

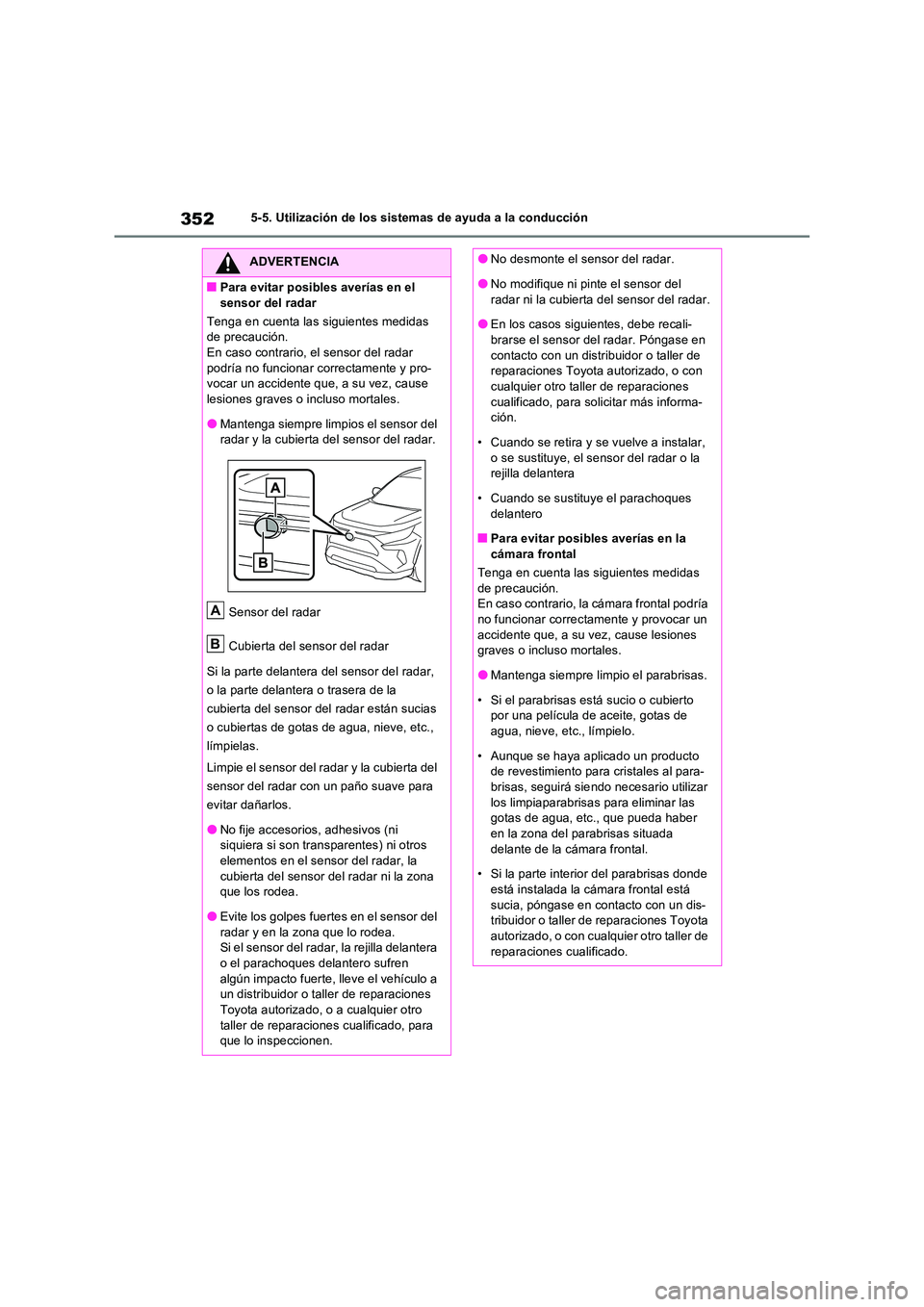

3525-5. Utilización de los sistemas de ayuda a la conducción
ADVERTENCIA
QPara evitar posibles averías en el
sensor del radar
Tenga en cuenta las siguientes medidas de precaución.En caso contrario, el sensor del radar
podría no funcionar correctamente y pro- vocar un accidente que, a su vez, cause lesiones graves o incluso mortales.
OMantenga siempre limpios el sensor del radar y la cubierta del sensor del radar.
Sensor del radar
Cubierta del sensor del radar
Si la parte delantera del sensor del radar,
o la parte delantera o trasera de la
cubierta del sensor del radar están sucias
o cubiertas de gotas de agua, nieve, etc.,
límpielas.
Limpie el sensor del radar y la cubierta del
sensor del radar con un paño suave para
evitar dañarlos.
ONo fije accesorios, adhesivos (ni siquiera si son transparentes) ni otros
elementos en el sensor del radar, la cubierta del sensor del radar ni la zona que los rodea.
OEvite los golpes fuertes en el sensor del radar y en la zona que lo rodea. Si el sensor del radar, la rejilla delantera
o el parachoques delantero sufren algún impacto fuerte, lleve el vehículo a un distribuidor o taller de reparaciones
Toyota autorizado, o a cualquier otro taller de reparaciones cualificado, para que lo inspeccionen.
A
B
ONo desmonte el sensor del radar.
ONo modifique ni pinte el sensor del
radar ni la cubierta del sensor del radar.
OEn los casos siguientes, debe recali- brarse el sensor del radar. Póngase en
contacto con un distribuidor o taller de reparaciones Toyota autorizado, o con cualquier otro taller de reparaciones
cualificado, para solicitar más informa- ción.
• Cuando se retira y se vuelve a instalar,
o se sustituye, el sensor del radar o la rejilla delantera
• Cuando se sustituye el parachoques
delantero
QPara evitar posibles averías en la cámara frontal
Tenga en cuenta las siguientes medidas
de precaución. En caso contrario, la cámara frontal podría no funcionar correctamente y provocar un
accidente que, a su vez, cause lesiones graves o incluso mortales.
OMantenga siempre limpio el parabrisas.
• Si el parabrisas está sucio o cubierto por una película de aceite, gotas de agua, nieve, etc., límpielo.
• Aunque se haya aplicado un producto de revestimiento para cristales al para-brisas, seguirá sie ndo necesario utilizar
los limpiaparabrisas para eliminar las gotas de agua, etc., que pueda haber en la zona del parabrisas situada
delante de la cámara frontal.
• Si la parte interior del parabrisas donde está instalada la cámara frontal está
sucia, póngase en contacto con un dis- tribuidor o taller de reparaciones Toyota autorizado, o con cualquier otro taller de
reparaciones cualificado.

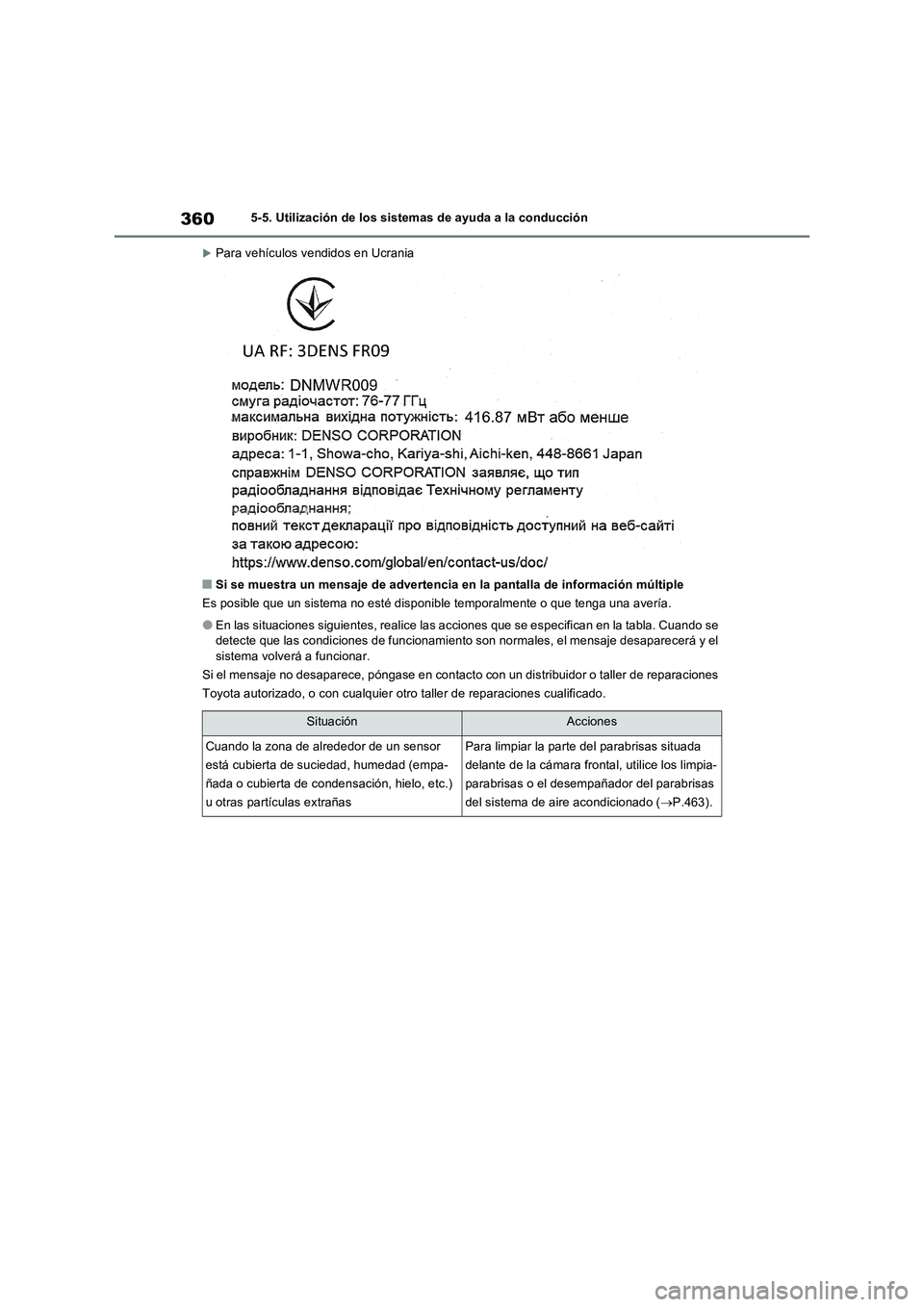

3605-5. Utilización de los sistemas de ayuda a la conducción
Para vehículos vendidos en Ucrania
QSi se muestra un mensaje de advertencia en la pantalla de información múltiple
Es posible que un sistema no esté disponible temporalmente o que tenga una avería.
OEn las situaciones siguientes, realice las acciones que se especifican en la tabla. Cuando se
detecte que las condiciones de funcionamiento son normales, el mensaje desaparecerá y el
sistema volverá a funcionar.
Si el mensaje no desaparece, póngase en contacto con un distribuidor o taller de reparaciones
Toyota autorizado, o con cualquier otro taller de reparaciones cualificado.
SituaciónAcciones
Cuando la zona de alrededor de un sensor
está cubierta de suciedad, humedad (empa-
ñada o cubierta de condensación, hielo, etc.)
u otras partículas extrañasPara limpiar la parte del parabrisas situada
delante de la cámara frontal, utilice los limpia-
parabrisas o el desempañador del parabrisas
del sistema de aire acondicionado (P.463).

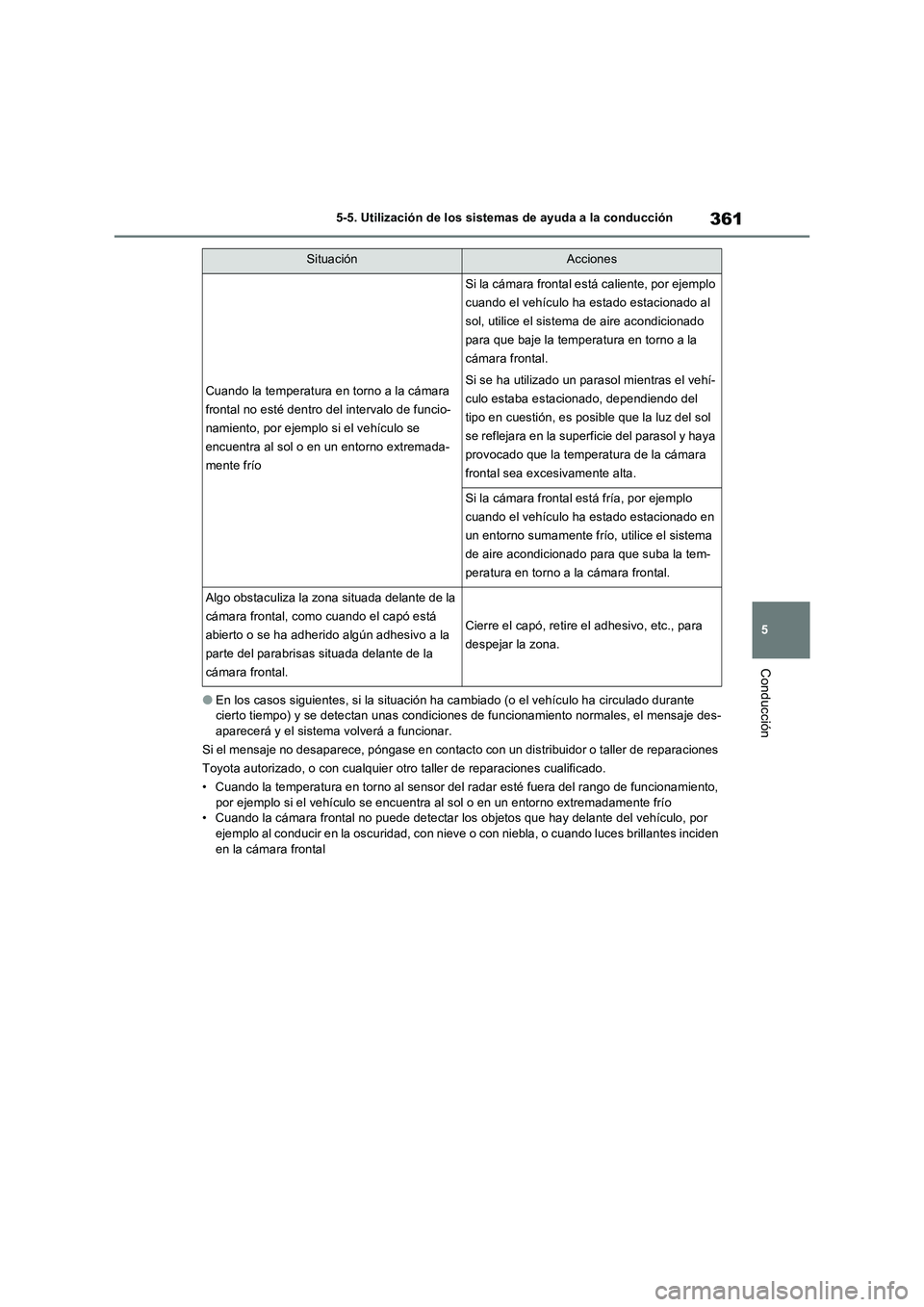

361
5 5-5. Utilización de los sistemas de ayuda a la conducción
Conducción
OEn los casos siguientes, si la situación ha cambiado (o el vehículo ha circulado durante
cierto tiempo) y se detectan unas condiciones de funcionamiento normales, el mensaje des-
aparecerá y el sistema volverá a funcionar.
Si el mensaje no desaparece, póngase en contacto con un distribuidor o taller de reparaciones
Toyota autorizado, o con cualquier otro taller de reparaciones cualificado.
• Cuando la temperatura en torno al sensor del radar esté fuera del rango de funcionamiento,
por ejemplo si el vehículo se encuentra al sol o en un entorno extremadamente frío
• Cuando la cámara frontal no puede detectar los objetos que hay delante del vehículo, por
ejemplo al conducir en la oscuridad, con nieve o con niebla, o cuando luces brillantes inciden
en la cámara frontal
Cuando la temperatura en torno a la cámara
frontal no esté dentro del intervalo de funcio-
namiento, por ejemplo si el vehículo se
encuentra al sol o en un entorno extremada-
mente frío
Si la cámara frontal está caliente, por ejemplo
cuando el vehículo ha estado estacionado al
sol, utilice el sistema de aire acondicionado
para que baje la temperatura en torno a la
cámara frontal.
Si se ha utilizado un parasol mientras el vehí-
culo estaba estacionado, dependiendo del
tipo en cuestión, es posible que la luz del sol
se reflejara en la superficie del parasol y haya
provocado que la temperatura de la cámara
frontal sea excesivamente alta.
Si la cámara frontal está fría, por ejemplo
cuando el vehículo ha estado estacionado en
un entorno sumamente frío, utilice el sistema
de aire acondicionado para que suba la tem-
peratura en torno a la cámara frontal.
Algo obstaculiza la zona situada delante de la
cámara frontal, como cuando el capó está
abierto o se ha adherido algún adhesivo a la
parte del parabrisas situada delante de la
cámara frontal.
Cierre el capó, retire el adhesivo, etc., para
despejar la zona.
SituaciónAcciones

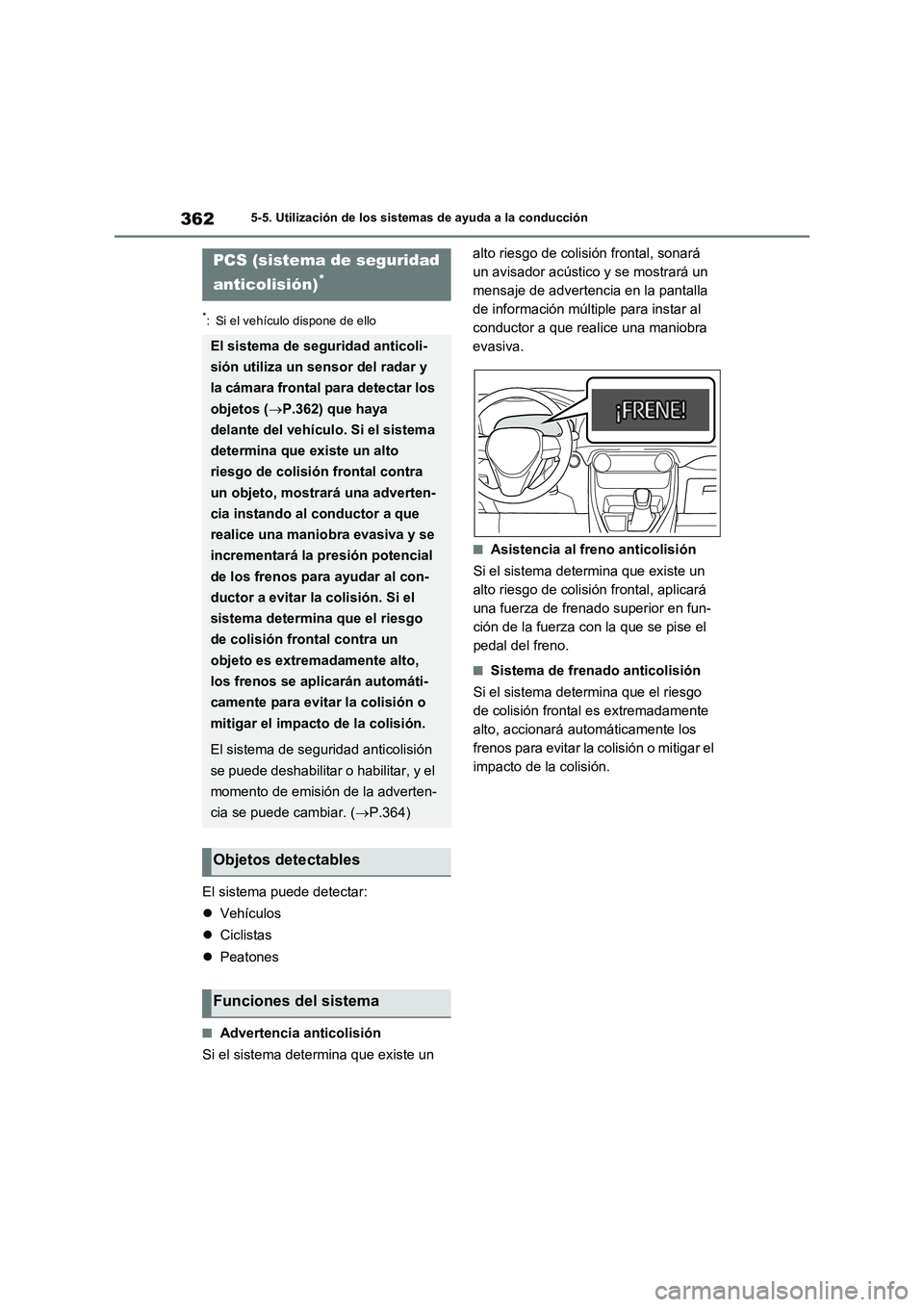

3625-5. Utilización de los sistemas de ayuda a la conducción
*: Si el vehículo dispone de ello
El sistema puede detectar:
Vehículos
Ciclistas
Peatones
QAdvertencia anticolisión
Si el sistema determina que existe un alto riesgo de colisión frontal, sonará
un avisador acústico y se mostrará un
mensaje de advertencia en la pantalla
de información múltiple para instar al
conductor a que realice una maniobra
evasiva.
QAsistencia al freno anticolisión
Si el sistema determina que existe un
alto riesgo de colisión frontal, aplicará
una fuerza de frenado superior en fun-
ción de la fuerza con la que se pise el
pedal del freno.
QSistema de frenado anticolisión
Si el sistema determina que el riesgo
de colisión frontal es extremadamente
alto, accionará automáticamente los
frenos para evitar la colisión o mitigar el
impacto de la colisión.
PCS (sistema de seguridad
anticolisión)
*
El sistema de seguridad anticoli-
sión utiliza un sensor del radar y
la cámara frontal para detectar los
objetos (P.362) que haya
delante del vehículo. Si el sistema
determina que existe un alto
riesgo de colisión frontal contra
un objeto, mostrará una adverten-
cia instando al conductor a que
realice una maniobra evasiva y se
incrementará la presión potencial
de los frenos para ayudar al con-
ductor a evitar la colisión. Si el
sistema determina que el riesgo
de colisión frontal contra un
objeto es extremadamente alto,
los frenos se aplicarán automáti-
camente para evitar la colisión o
mitigar el impacto de la colisión.
El sistema de seguridad anticolisión
se puede deshabilitar o habilitar, y el
momento de emisión de la adverten-
cia se puede cambiar. (P.364)
Objetos detectables
Funciones del sistema

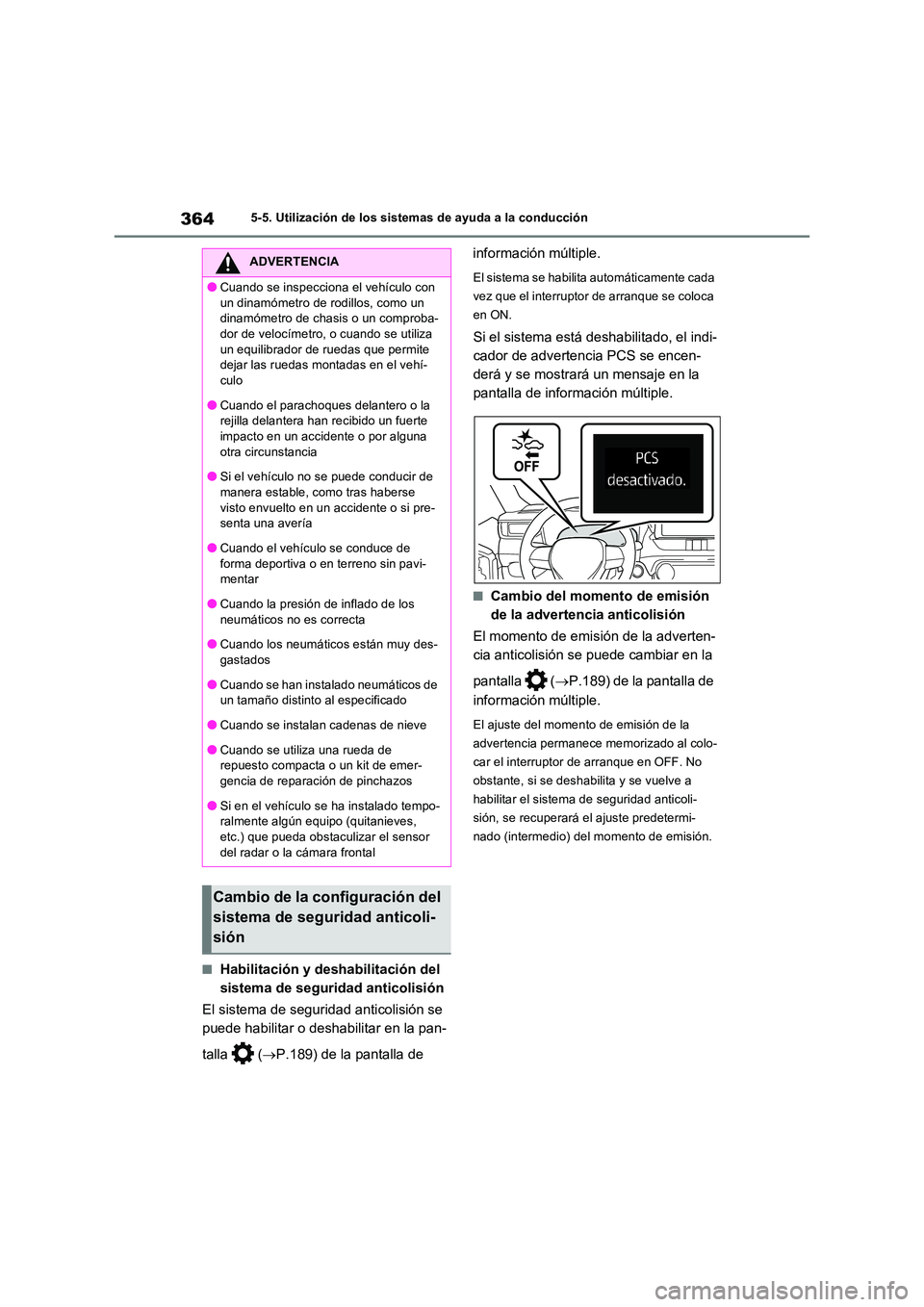

3645-5. Utilización de los sistemas de ayuda a la conducción
QHabilitación y deshabilitación del
sistema de seguridad anticolisión
El sistema de seguridad anticolisión se
puede habilitar o deshabilitar en la pan-
talla ( P.189) de la pantalla de
información múltiple.
El sistema se habilita automáticamente cada
vez que el interruptor de arranque se coloca
en ON.
Si el sistema está deshabilitado, el indi-
cador de advertencia PCS se encen-
derá y se mostrará un mensaje en la
pantalla de información múltiple.
QCambio del momento de emisión
de la advertencia anticolisión
El momento de emisión de la adverten-
cia anticolisión se puede cambiar en la
pantalla ( P.189) de la pantalla de
información múltiple.
El ajuste del momento de emisión de la
advertencia permanece memorizado al colo-
car el interruptor de arranque en OFF. No
obstante, si se deshabilita y se vuelve a
habilitar el sistema de seguridad anticoli-
sión, se recuperará el ajuste predetermi-
nado (intermedio) del momento de emisión.
ADVERTENCIA
OCuando se inspecciona el vehículo con
un dinamómetro de rodillos, como un dinamómetro de chasis o un comproba-dor de velocímetro, o cuando se utiliza
un equilibrador de ruedas que permite dejar las ruedas montadas en el vehí-culo
OCuando el parachoques delantero o la rejilla delantera han recibido un fuerte impacto en un accidente o por alguna
otra circunstancia
OSi el vehículo no se puede conducir de manera estable, como tras haberse
visto envuelto en un accidente o si pre- senta una avería
OCuando el vehículo se conduce de
forma deportiva o en terreno sin pavi- mentar
OCuando la presión de inflado de los
neumáticos no es correcta
OCuando los neumáticos están muy des- gastados
OCuando se han instalado neumáticos de un tamaño distinto al especificado
OCuando se instalan cadenas de nieve
OCuando se utiliza una rueda de repuesto compacta o un kit de emer-
gencia de reparación de pinchazos
OSi en el vehículo se ha instalado tempo- ralmente algún equipo (quitanieves,
etc.) que pueda obstaculizar el sensor del radar o la cámara frontal
Cambio de la configuración del
sistema de seguridad anticoli-
sión

367
5
5-5. Utilización de los sistemas de ayuda a la conducción
Conducción
• Cuando hay dibujos o pintura delante del vehículo que se pueden confundir con un objeto detectable
• Cuando la parte delantera del vehículo recibe un impacto ocasionado por el agua, nieve, polvo, etc.
• Al adelantar un objeto detectable que está cambiando de carril o realizando un giro a la derecha o la izquierda
• Al pasar junto a un objeto detectable situado en un carril contrario que se ha
detenido para girar a la derecha o la izquierda
• Cuando un objeto detectable se acerca mucho y, a continuación, se detiene antes de cruzarse en la trayectoria de su vehí-
culo • Si la parte delantera del vehículo está más alta o baja de lo normal, por ejemplo
cuando la superficie de la carretera es irre- gular u ondulada• Al conducir por una carretera rodeada por
una estructura, como un túnel o un puente de hierro
• Cuando hay un objeto metálico (boca de alcantarilla, placa de acero, etc.), escalo-nes o un saliente delante del vehículo
• Al pasar bajo un objeto (señal de tráfico, valla elevada, etc.)
• Al acercarse a una barrera eléctrica de un peaje, a la barrera de un aparcamiento o a otra barrera que se abra y cierre
• Al utilizar un túnel de lavado automático • Al circular a través o por debajo de objetos que pueden entrar en contacto con el vehí-
culo, como hierba tupida, ramas de árbo- les o un letrero colgante
• Al conducir a través de vapor o humo • Al conducir cerca de un objeto que refleja las ondas de radio, como un camión de
gran tamaño o un quitamiedos • Al conducir cerca de una torre de televi-sión, una emisora de radio, una central
eléctrica u otra instalación donde pueda haber fuertes ondas de radio o interferen-cias eléctricas
QSituaciones en las que el sistema
podría no funcionar correctamente
OEn ciertas situaciones, como las indicadas
a continuación, un objeto podría no ser detectado por el sensor del radar y la cámara frontal, lo cual impediría el funcio-
namiento correcto del sistema: • Cuando un objeto detectable se acerca al vehículo
• Cuando su vehículo o un objeto detectable están dando bandazos
