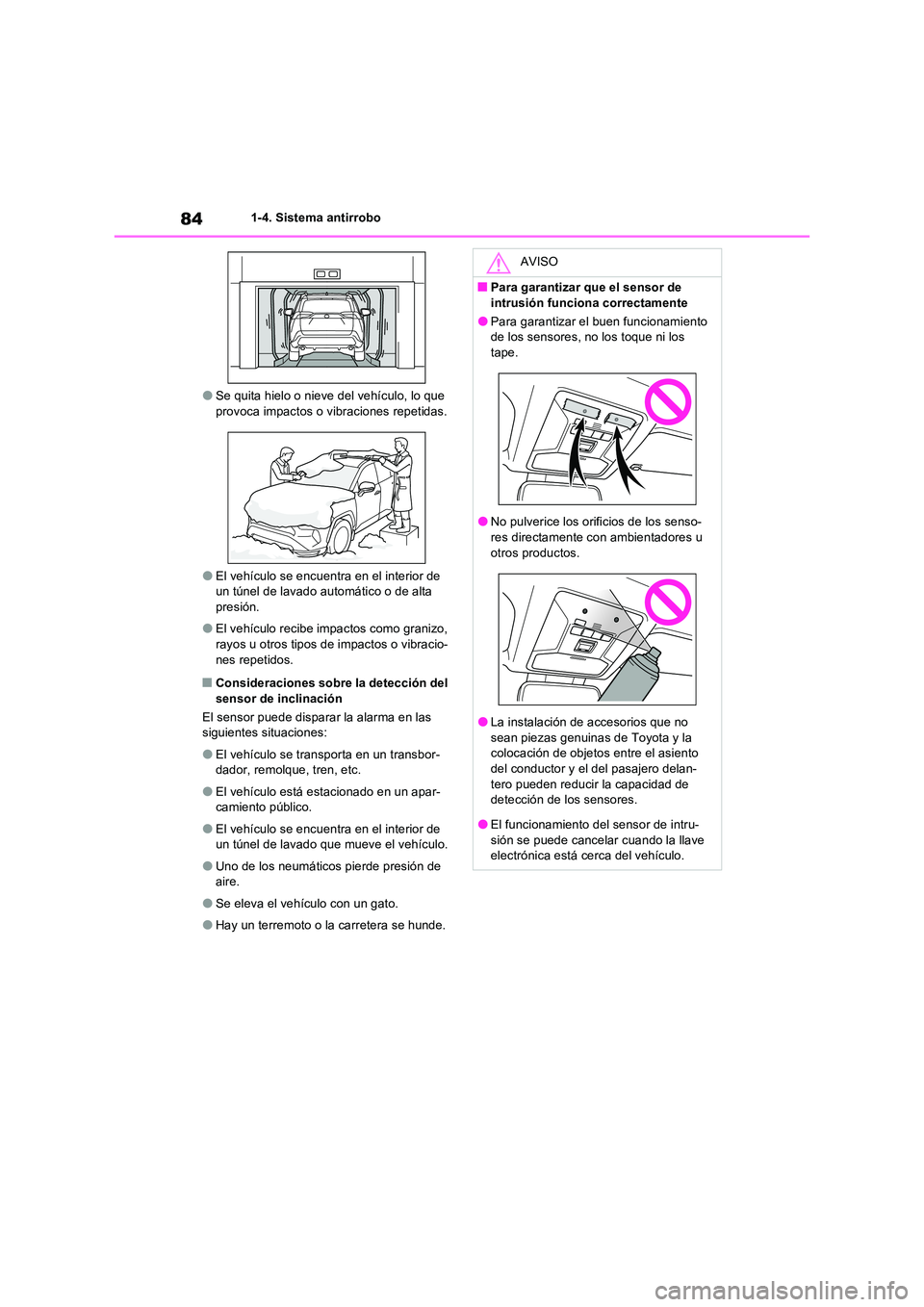

841-4. Sistema antirrobo
OSe quita hielo o nieve del vehículo, lo que provoca impactos o vibraciones repetidas.
OEl vehículo se encuentra en el interior de un túnel de lavado automático o de alta presión.
OEl vehículo recibe impactos como granizo, rayos u otros tipos de impactos o vibracio-
nes repetidos.
QConsideraciones sobre la detección del sensor de inclinación
El sensor puede disparar la alarma en las siguientes situaciones:
OEl vehículo se transporta en un transbor-dador, remolque, tren, etc.
OEl vehículo está estacionado en un apar-camiento público.
OEl vehículo se encuentra en el interior de un túnel de lavado que mueve el vehículo.
OUno de los neumáticos pierde presión de aire.
OSe eleva el vehículo con un gato.
OHay un terremoto o la carretera se hunde.
AVISO
QPara garantizar que el sensor de
intrusión funciona correctamente
OPara garantizar el buen funcionamiento de los sensores, no los toque ni los tape.
ONo pulverice los orificios de los senso-res directamente con ambientadores u
otros productos.
OLa instalación de accesorios que no
sean piezas genuinas de Toyota y la colocación de objetos entre el asiento
del conductor y el del pasajero delan- tero pueden reducir la capacidad de detección de los sensores.
OEl funcionamiento del sensor de intru-sión se puede cancelar cuando la llave electrónica está cerca del vehículo.

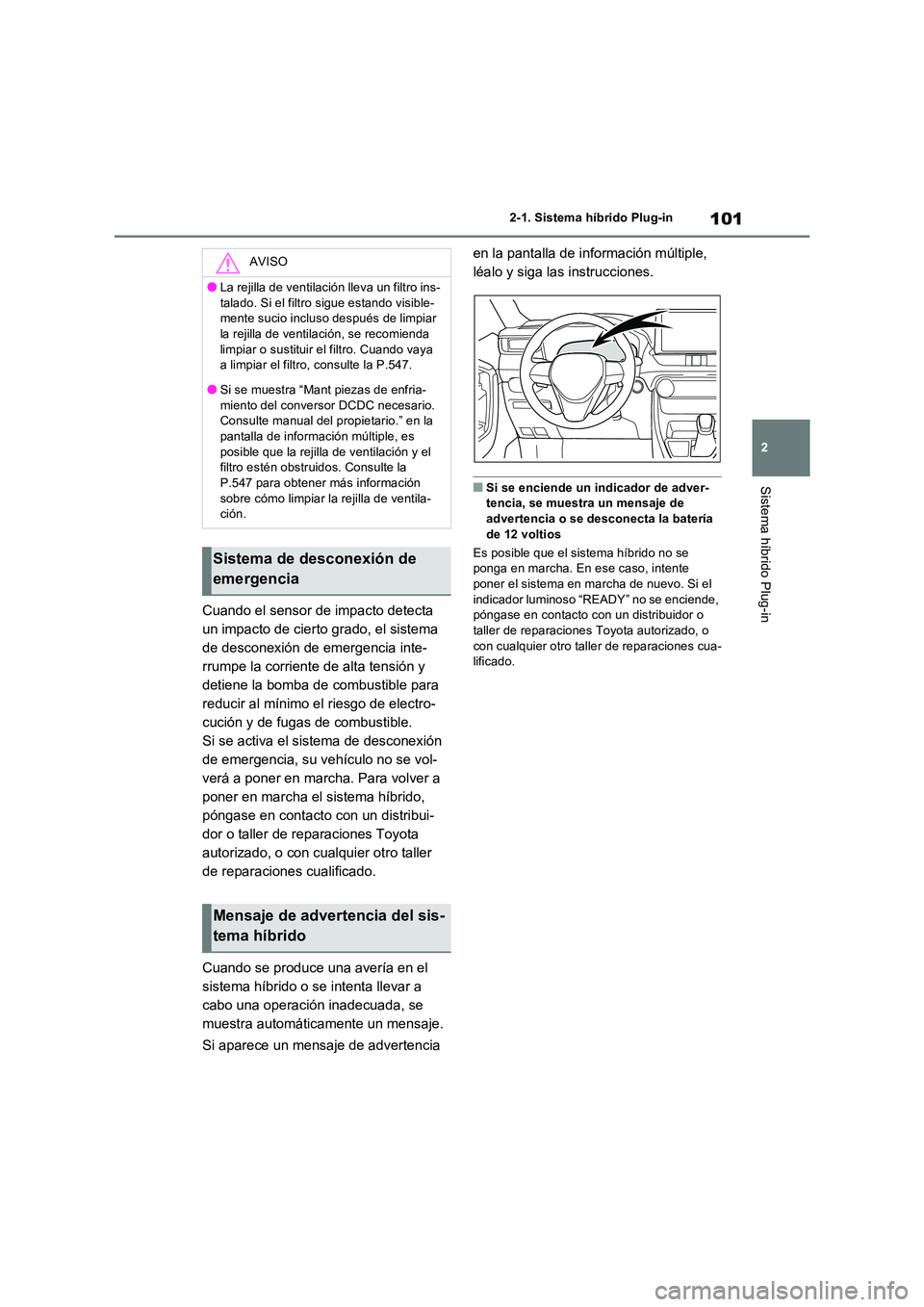

101
2
2-1. Sistema híbrido Plug-in
Sistema híbrido Plug-in
Cuando el sensor de impacto detecta
un impacto de cierto grado, el sistema
de desconexión de emergencia inte-
rrumpe la corriente de alta tensión y
detiene la bomba de combustible para
reducir al mínimo el riesgo de electro-
cución y de fugas de combustible.
Si se activa el sistema de desconexión
de emergencia, su vehículo no se vol-
verá a poner en marcha. Para volver a
poner en marcha el sistema híbrido,
póngase en contacto con un distribui-
dor o taller de reparaciones Toyota
autorizado, o con cualquier otro taller
de reparaciones cualificado.
Cuando se produce una avería en el
sistema híbrido o se intenta llevar a
cabo una operación inadecuada, se
muestra automáticamente un mensaje.
Si aparece un mensaje de advertencia
en la pantalla de información múltiple,
léalo y siga las instrucciones.
QSi se enciende un indicador de adver- tencia, se muestra un mensaje de
advertencia o se desconecta la batería de 12 voltios
Es posible que el sistema híbrido no se ponga en marcha. En ese caso, intente
poner el sistema en marcha de nuevo. Si el indicador luminoso “READY” no se enciende, póngase en contacto con un distribuidor o
taller de reparaciones Toyota autorizado, o con cualquier otro taller de reparaciones cua-lificado.
AVISO
OLa rejilla de ventilación lleva un filtro ins-
talado. Si el filtro sigue estando visible- mente sucio incluso después de limpiar la rejilla de ventilación, se recomienda
limpiar o sustituir el filtro. Cuando vaya a limpiar el filtro, consulte la P.547.
OSi se muestra “Mant piezas de enfria-
miento del conversor DCDC necesario. Consulte manual del propietario.” en la pantalla de información múltiple, es
posible que la rejilla de ventilación y el filtro estén obstruidos. Consulte la P.547 para obtener más información
sobre cómo limpiar la rejilla de ventila- ción.
Sistema de desconexión de
emergencia
Mensaje de advertencia del sis-
tema híbrido

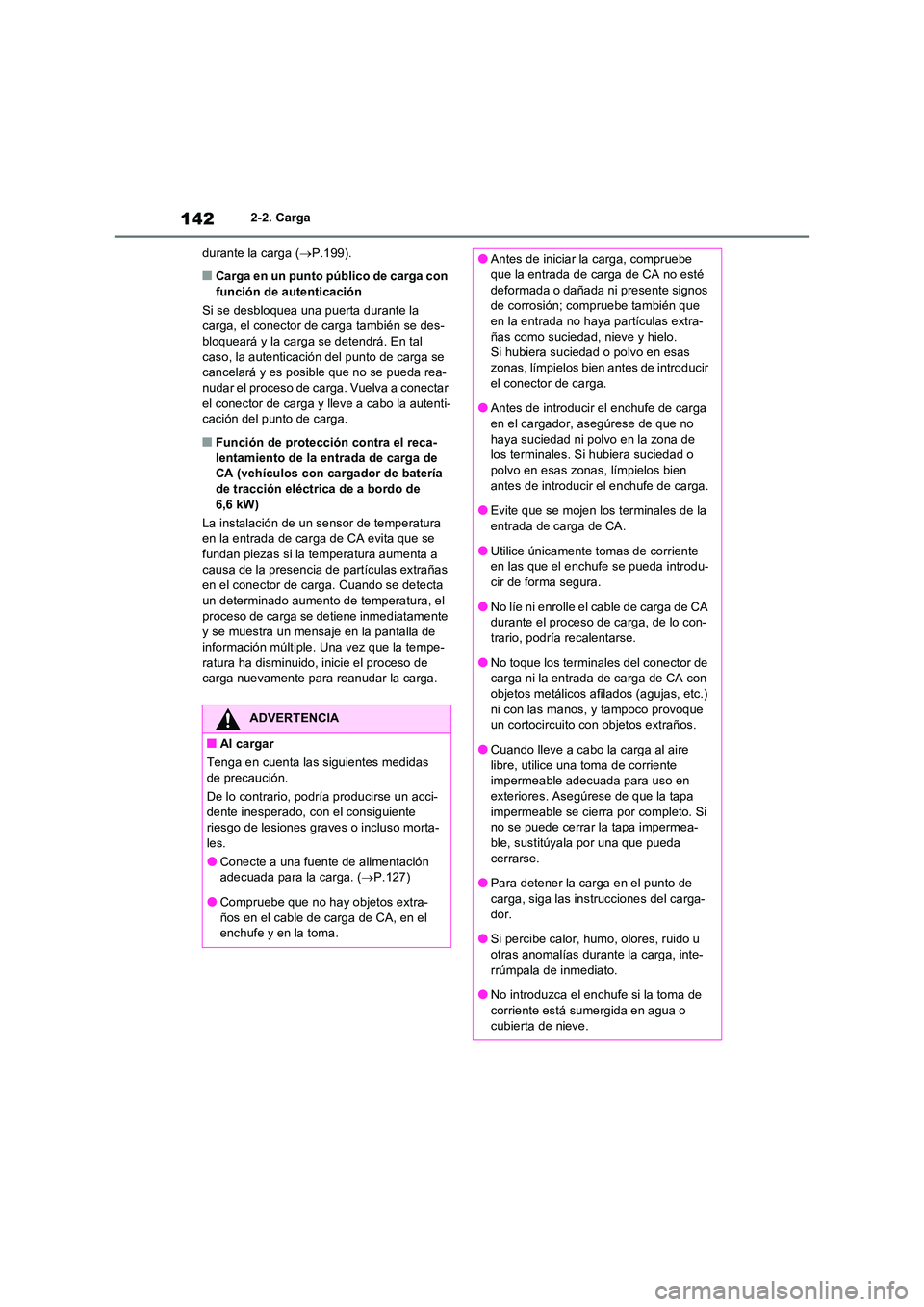

1422-2. Carga
durante la carga ( P.199).
QCarga en un punto público de carga con función de autenticación
Si se desbloquea una puerta durante la carga, el conector de carga también se des-
bloqueará y la carga se detendrá. En tal caso, la autenticación del punto de carga se cancelará y es posible que no se pueda rea-
nudar el proceso de car ga. Vuelva a conectar el conector de carga y lleve a cabo la autenti-cación del punto de carga.
QFunción de protección contra el reca-
lentamiento de la entrada de carga de CA (vehículos con cargador de batería de tracción eléctrica de a bordo de
6,6 kW)
La instalación de un sensor de temperatura en la entrada de carga de CA evita que se fundan piezas si la temperatura aumenta a
causa de la presencia de partículas extrañas en el conector de carga. Cuando se detecta un determinado aumento de temperatura, el
proceso de carga se detiene inmediatamente y se muestra un mensaje en la pantalla de información múltiple. Una vez que la tempe-
ratura ha disminuido, inicie el proceso de carga nuevamente para reanudar la carga.
ADVERTENCIA
QAl cargar
Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, podría producirse un acci- dente inesperado, con el consiguiente
riesgo de lesiones graves o incluso morta- les.
OConecte a una fuente de alimentación adecuada para la carga. ( P.127)
OCompruebe que no hay objetos extra- ños en el cable de carga de CA, en el enchufe y en la toma.
OAntes de iniciar la carga, compruebe que la entrada de carga de CA no esté
deformada o dañada ni presente signos de corrosión; compruebe también que en la entrada no haya partículas extra-
ñas como suciedad, nieve y hielo. Si hubiera suciedad o polvo en esas zonas, límpielos bien antes de introducir
el conector de carga.
OAntes de introducir el enchufe de carga en el cargador, asegúrese de que no
haya suciedad ni polvo en la zona de los terminales. Si hubiera suciedad o polvo en esas zonas, límpielos bien
antes de introducir el enchufe de carga.
OEvite que se mojen los terminales de la entrada de carga de CA.
OUtilice únicamente tomas de corriente en las que el enchufe se pueda introdu-cir de forma segura.
ONo líe ni enrolle el cable de carga de CA durante el proceso de carga, de lo con-trario, podría recalentarse.
ONo toque los terminales del conector de carga ni la entrada de carga de CA con objetos metálicos afilados (agujas, etc.)
ni con las manos, y tampoco provoque un cortocircuito con objetos extraños.
OCuando lleve a cabo la carga al aire
libre, utilice una toma de corriente impermeable adecuada para uso en exteriores. Asegúrese de que la tapa
impermeable se cierra por completo. Si no se puede cerrar la tapa impermea-ble, sustitúyala por una que pueda
cerrarse.
OPara detener la carga en el punto de carga, siga las instrucciones del carga-
dor.
OSi percibe calor, humo, olores, ruido u otras anomalías durante la carga, inte-
rrúmpala de inmediato.
ONo introduzca el enchufe si la toma de corriente está sumergida en agua o
cubierta de nieve.

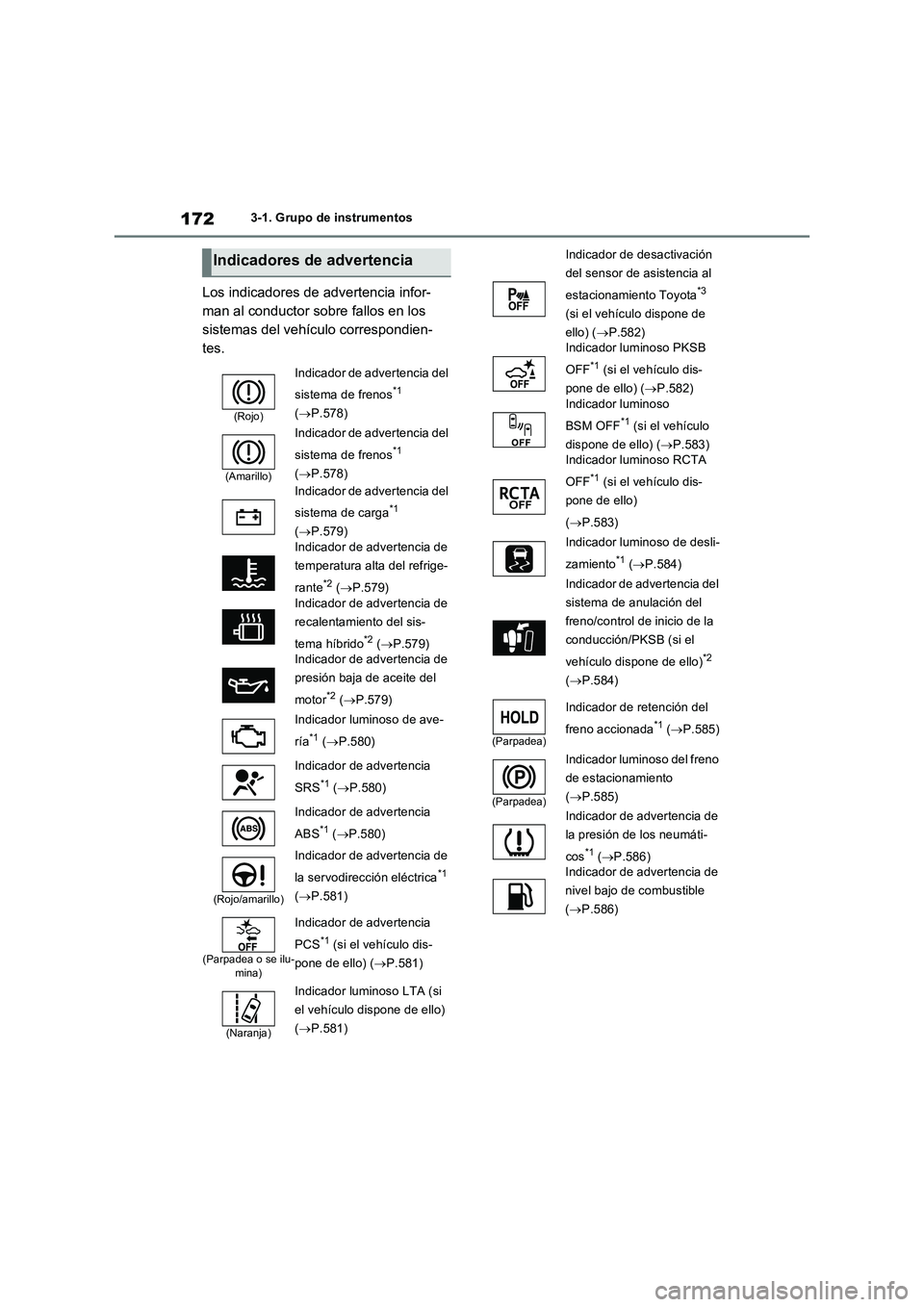

1723-1. Grupo de instrumentos
Los indicadores de advertencia infor-
man al conductor sobre fallos en los
sistemas del vehículo correspondien-
tes.
Indicadores de advertencia
(Rojo)
Indicador de advertencia del
sistema de frenos
*1
(P.578)
(Amarillo)
Indicador de advertencia del
sistema de frenos
*1
(P.578)
Indicador de advertencia del
sistema de carga
*1
(P.579)
Indicador de advertencia de
temperatura alta del refrige-
rante
*2 (P.579)
Indicador de advertencia de
recalentamiento del sis-
tema híbrido
*2 (P.579)
Indicador de advertencia de
presión baja de aceite del
motor
*2 (P.579)
Indicador luminoso de ave-
ría
*1 (P.580)
Indicador de advertencia
SRS
*1 (P.580)
Indicador de advertencia
ABS
*1 (P.580)
(Rojo/amarillo)
Indicador de advertencia de
la servodirección eléctrica
*1
(P.581)
(Parpadea o se ilu-
mina)
Indicador de advertencia
PCS
*1 (si el vehículo dis-
pone de ello) (P.581)
(Naranja)
Indicador luminoso LTA (si
el vehículo dispone de ello)
(P.581)
Indicador de desactivación
del sensor de asistencia al
estacionamiento Toyota
*3
(si el vehículo dispone de
ello) (P.582)
Indicador luminoso PKSB
OFF
*1 (si el vehículo dis-
pone de ello) (P.582)
Indicador luminoso
BSM OFF
*1 (si el vehículo
dispone de ello) (P.583)
Indicador luminoso RCTA
OFF
*1 (si el vehículo dis-
pone de ello)
(P.583)
Indicador luminoso de desli-
zamiento
*1 (P.584)
Indicador de advertencia del
sistema de anulación del
freno/control de inicio de la
conducción/PKSB (si el
vehículo dispone de ello)
*2
(P.584)
(Parpadea)
Indicador de retención del
freno accionada
*1 (P.585)
(Parpadea)
Indicador luminoso del freno
de estacionamiento
(P.585)
Indicador de advertencia de
la presión de los neumáti-
cos
*1 (P.586)
Indicador de advertencia de
nivel bajo de combustible
(P.586)

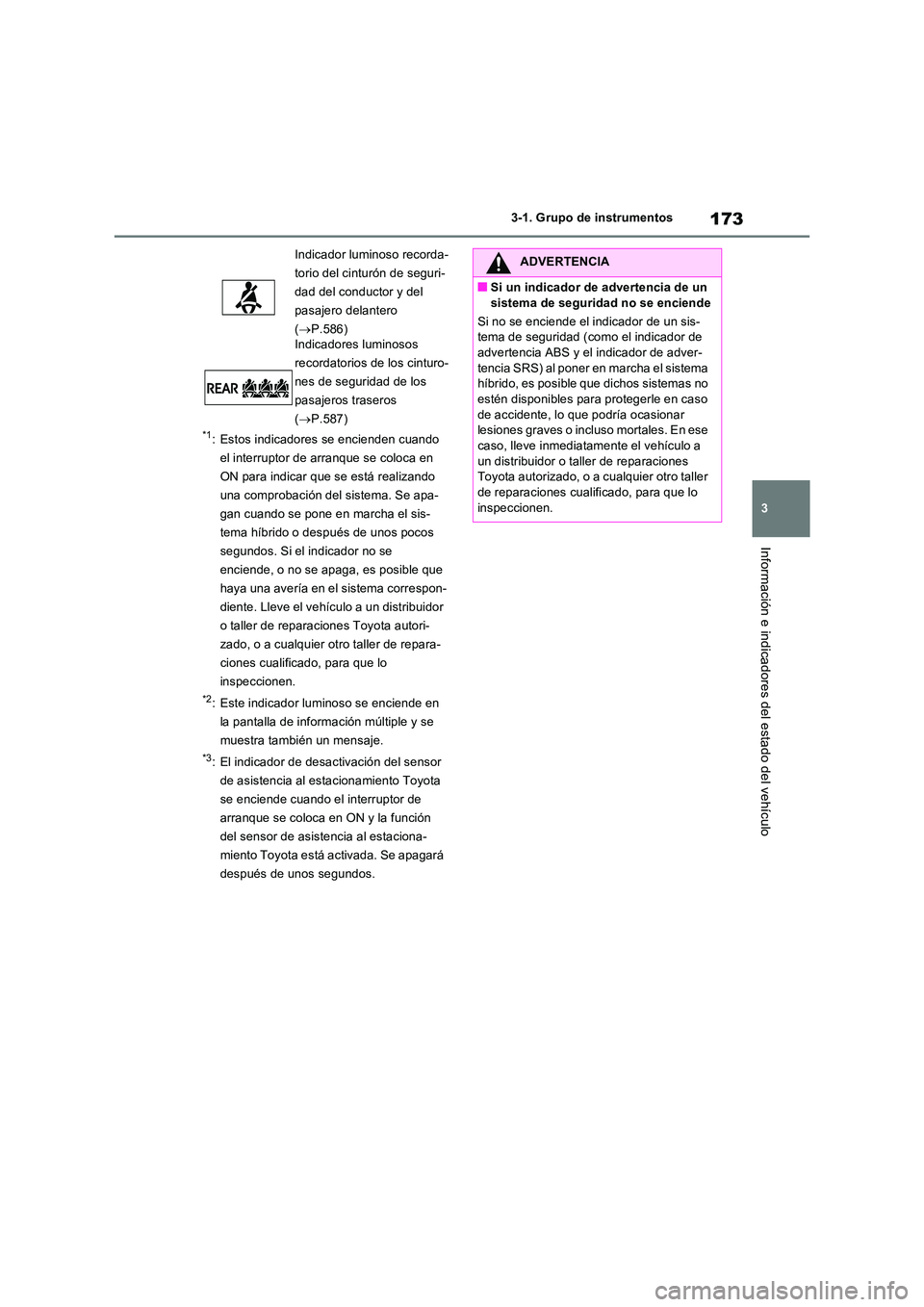

173
3
3-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
*1: Estos indicadores se encienden cuando
el interruptor de arranque se coloca en
ON para indicar que se está realizando
una comprobación del sistema. Se apa-
gan cuando se pone en marcha el sis-
tema híbrido o después de unos pocos
segundos. Si el indicador no se
enciende, o no se apaga, es posible que
haya una avería en el sistema correspon-
diente. Lleve el vehículo a un distribuidor
o taller de reparaciones Toyota autori-
zado, o a cualquier otro taller de repara-
ciones cualificado, para que lo
inspeccionen.
*2: Este indicador luminoso se enciende en
la pantalla de información múltiple y se
muestra también un mensaje.
*3: El indicador de desactivación del sensor
de asistencia al estacionamiento Toyota
se enciende cuando el interruptor de
arranque se coloca en ON y la función
del sensor de asistencia al estaciona-
miento Toyota está activada. Se apagará
después de unos segundos.
Indicador luminoso recorda-
torio del cinturón de seguri-
dad del conductor y del
pasajero delantero
( P.586) Indicadores luminosos
recordatorios de los cinturo-
nes de seguridad de los
pasajeros traseros
( P.587)
ADVERTENCIA
QSi un indicador de advertencia de un
sistema de seguridad no se enciende
Si no se enciende el indicador de un sis- tema de seguridad (como el indicador de advertencia ABS y el indicador de adver-
tencia SRS) al poner en marcha el sistema híbrido, es posible que dichos sistemas no estén disponibles para protegerle en caso
de accidente, lo que podría ocasionar lesiones graves o incluso mortales. En ese caso, lleve inmediatamente el vehículo a
un distribuidor o taller de reparaciones Toyota autorizado, o a cualquier otro taller de reparaciones cualificado, para que lo
inspeccionen.

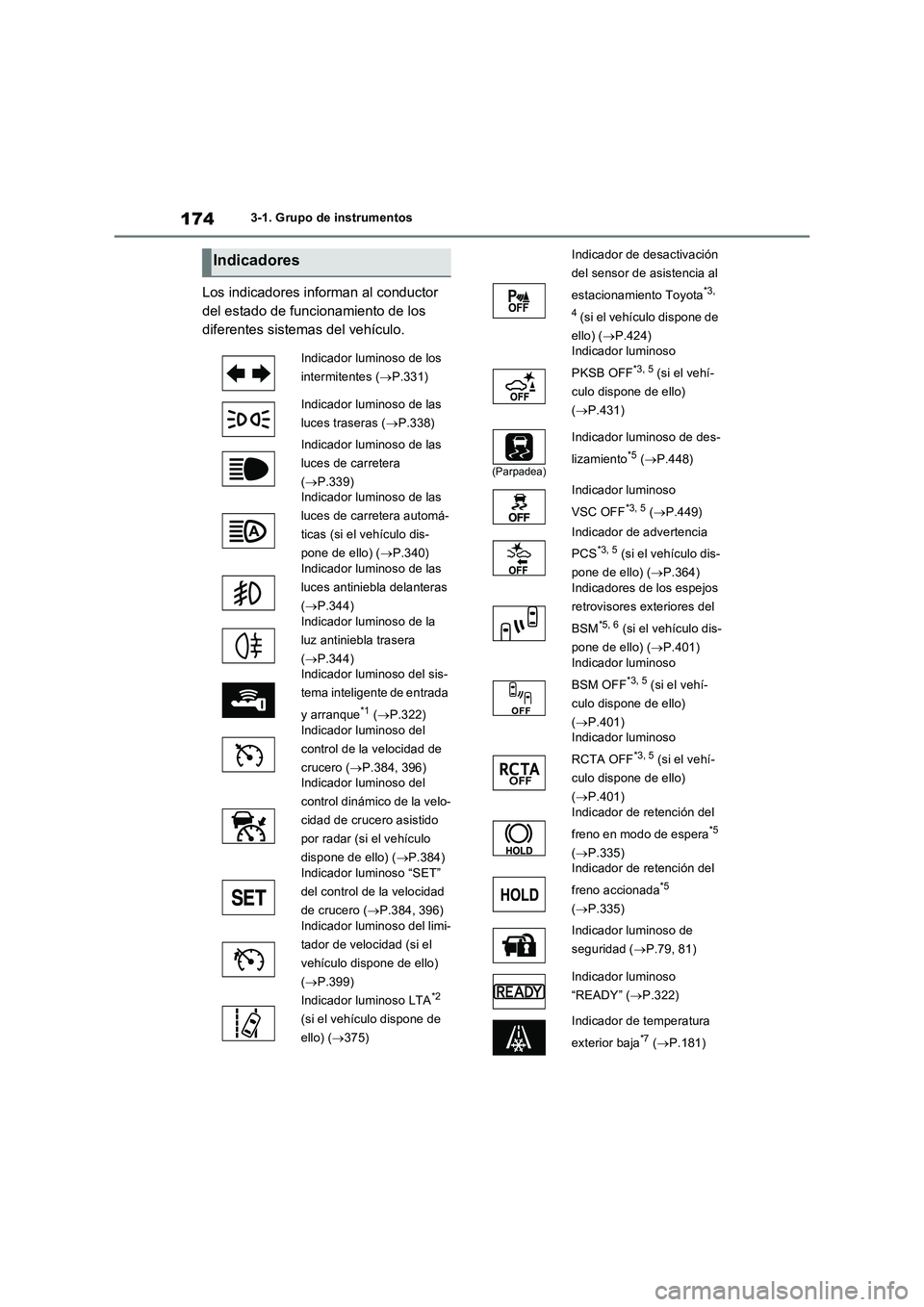

1743-1. Grupo de instrumentos
Los indicadores informan al conductor
del estado de funcionamiento de los
diferentes sistemas del vehículo.
Indicadores
Indicador luminoso de los
intermitentes (P.331)
Indicador luminoso de las
luces traseras (P.338)
Indicador luminoso de las
luces de carretera
(P.339)
Indicador luminoso de las
luces de carretera automá-
ticas (si el vehículo dis-
pone de ello) (P.340)
Indicador luminoso de las
luces antiniebla delanteras
(P.344)
Indicador luminoso de la
luz antiniebla trasera
(P.344)
Indicador luminoso del sis-
tema inteligente de entrada
y arranque
*1 (P.322)
Indicador luminoso del
control de la velocidad de
crucero (P.384, 396)
Indicador luminoso del
control dinámico de la velo-
cidad de crucero asistido
por radar (si el vehículo
dispone de ello) (P.384)
Indicador luminoso “SET”
del control de la velocidad
de crucero (P.384, 396)
Indicador luminoso del limi-
tador de velocidad (si el
vehículo dispone de ello)
(P.399)
Indicador luminoso LTA
*2
(si el vehículo dispone de
ello) (375)
Indicador de desactivación
del sensor de asistencia al
estacionamiento Toyota
*3,
4
(si el vehículo dispone de
ello) (P.424)
Indicador luminoso
PKSB OFF
*3, 5 (si el vehí-
culo dispone de ello)
(P.431)
(Parpadea)
Indicador luminoso de des-
lizamiento
*5 (P.448)
Indicador luminoso
VSC OFF
*3, 5 (P.449)
Indicador de advertencia
PCS
*3, 5 (si el vehículo dis-
pone de ello) (P.364)
Indicadores de los espejos
retrovisores exteriores del
BSM
*5, 6 (si el vehículo dis-
pone de ello) (P.401)
Indicador luminoso
BSM OFF
*3, 5 (si el vehí-
culo dispone de ello)
(P.401)
Indicador luminoso
RCTA OFF
*3, 5 (si el vehí-
culo dispone de ello)
(P.401)
Indicador de retención del
freno en modo de espera
*5
(P.335)
Indicador de retención del
freno accionada
*5
(P.335)
Indicador luminoso de
seguridad (P.79, 81)
Indicador luminoso
“READY” (P.322)
Indicador de temperatura
exterior baja
*7 (P.181)

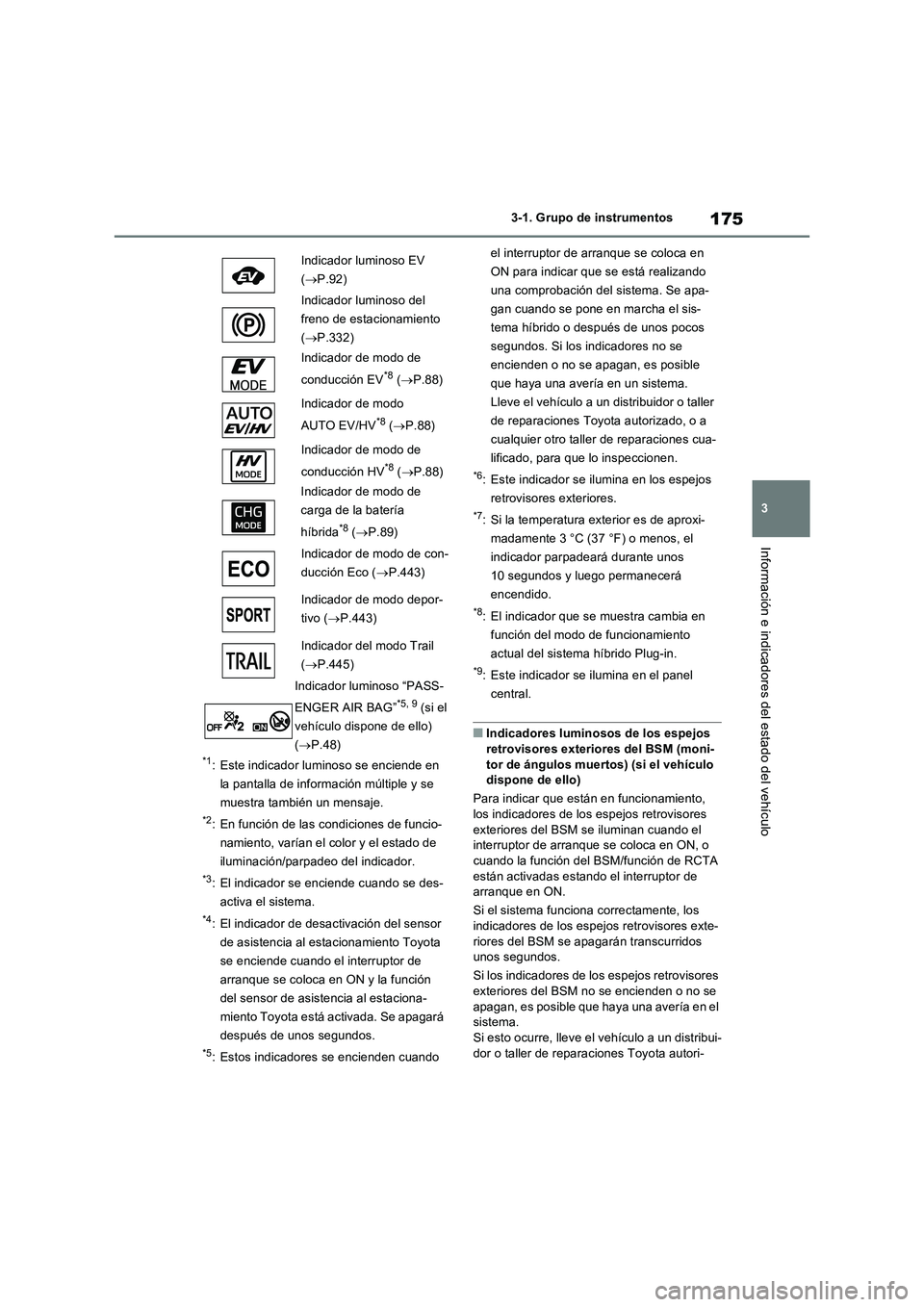

175
3 3-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
*1: Este indicador luminoso se enciende en
la pantalla de información múltiple y se
muestra también un mensaje.
*2: En función de las condiciones de funcio-
namiento, varían el color y el estado de
iluminación/parpadeo del indicador.
*3: El indicador se enciende cuando se des-
activa el sistema.
*4: El indicador de desactivación del sensor
de asistencia al estacionamiento Toyota
se enciende cuando el interruptor de
arranque se coloca en ON y la función
del sensor de asistencia al estaciona-
miento Toyota está activada. Se apagará
después de unos segundos.
*5: Estos indicadores se encienden cuando el interruptor de arranque se coloca en
ON para indicar que se está realizando
una comprobación del sistema. Se apa-
gan cuando se pone en marcha el sis-
tema híbrido o después de unos pocos
segundos. Si los indicadores no se
encienden o no se apagan, es posible
que haya una avería en un sistema.
Lleve el vehículo a un distribuidor o taller
de reparaciones Toyota autorizado, o a
cualquier otro taller de reparaciones cua-
lificado, para que lo inspeccionen.
*6: Este indicador se ilumina en los espejos
retrovisores exteriores.
*7: Si la temperatura exterior es de aproxi-
madamente 3 °C (37 °F) o menos, el
indicador parpadeará durante unos
10 segundos y luego permanecerá
encendido.
*8: El indicador que se muestra cambia en
función del modo de funcionamiento
actual del sistema híbrido Plug-in.
*9: Este indicador se ilumina en el panel
central.
QIndicadores luminosos de los espejos
retrovisores exteriores del BSM (moni-
tor de ángulos muertos) (si el vehículo
dispone de ello)
Para indicar que están en funcionamiento,
los indicadores de los espejos retrovisores
exteriores del BSM se iluminan cuando el
interruptor de arranque se coloca en ON, o
cuando la función del BSM/función de RCTA
están activadas estando el interruptor de
arranque en ON.
Si el sistema funciona correctamente, los
indicadores de los espejos retrovisores exte-
riores del BSM se apagarán transcurridos
unos segundos.
Si los indicadores de los espejos retrovisores
exteriores del BSM no se encienden o no se
apagan, es posible que haya una avería en el
sistema.
Si esto ocurre, lleve el vehículo a un distribui-
dor o taller de reparaciones Toyota autori- Indicador luminoso EV
(P.92)
Indicador luminoso del
freno de estacionamiento
(P.332)
Indicador de modo de
conducción EV
*8 (P.88)
Indicador de modo
AUTO EV/HV
*8 (P.88)
Indicador de modo de
conducción HV
*8 (P.88)
Indicador de modo de
carga de la batería
híbrida
*8 (P.89)
Indicador de modo de con-
ducción Eco (P.443)
Indicador de modo depor-
tivo (P.443)
Indicador del modo Trail
(P.445)
Indicador luminoso “PASS-
ENGER AIR BAG”
*5, 9 (si el
vehículo dispone de ello)
(P.48)

1903-1. Grupo de instrumentos
carril.
“Asist. dir”
Seleccione para habilitar o deshabilitar la
asistencia al volante.
“Alerta”
Seleccione para modificar cada método de
notificación de la función de advertencia de
cambio involuntario de carril.
“Sensibil.”
Seleccione para ajustar la sensibilidad de la
advertencia de cambio involuntario de carril.
“Adv.vaivén”
Seleccione para habilitar o deshabilitar la
advertencia de vaivén del vehículo.
“Sensib. adv. vaivén”
Seleccione para ajustar la sensibilidad de la
advertencia de vaivén del vehículo.
Q PCS (sistema de seguridad
anticolisión) (si el vehículo dis-
pone de ello) (P.362)
Seleccione para ajustar los siguientes
elementos.
Activación/desactivación del PCS
Seleccione para habilitar o deshabilitar el
sistema de seguridad anticolisión.
“Sensibil.”
Seleccione para cambiar el momento de
emisión de la advertencia anticolisión.
Q BSM (monitor de ángulos
muertos) (si el vehículo dispone
de ello) (P.401)
Seleccione para ajustar los siguientes
elementos.
Activación y desactivación del BSM
(monitor de ángulos muertos)
Seleccione para habilitar o deshabilitar el
sistema BSM.
“Brillo”
Seleccione para ajustar la luminosidad de
los indicadores de los espejos retrovisores exteriores. (P.401)
“Sensibil.”
Seleccione para modificar el momento de
emisión del aviso de aproximación de un
vehículo.
Q (Sensor de asistencia al
estacionamiento Toyota) (si el
vehículo dispone de ello)
(P.422)
Seleccione para ajustar los siguientes
elementos.
Activación y desactivación del sen-
sor de asistencia al estaciona-
miento Toyota
Seleccione para habilitar o deshabilitar el
sensor de asistencia al estacionamiento
Toyota.
“Volumen”
Seleccione para ajustar el volumen del avi-
sador acústico que suena cuando se
acciona el sensor de asistencia al estaciona-
miento Toyota.
QRCTA (advertencia de tráfico
transversal trasero) (si el vehículo
dispone de ello) (P.401)
Activación y desactivación de la
RCTA (advertencia de tráfico trans-
versal trasero)
Seleccione para habilitar o deshabilitar el
sistema de RCTA.
“Volumen”
Seleccione para cambiar el volumen del avi-
sador acústico de RCTA.
Q PKSB (sistema de freno de
asistencia al estacionamiento) (si
el vehículo dispone de ello)
(P.430)
Seleccione para habilitar o deshabilitar
la función del freno de asistencia al
estacionamiento.

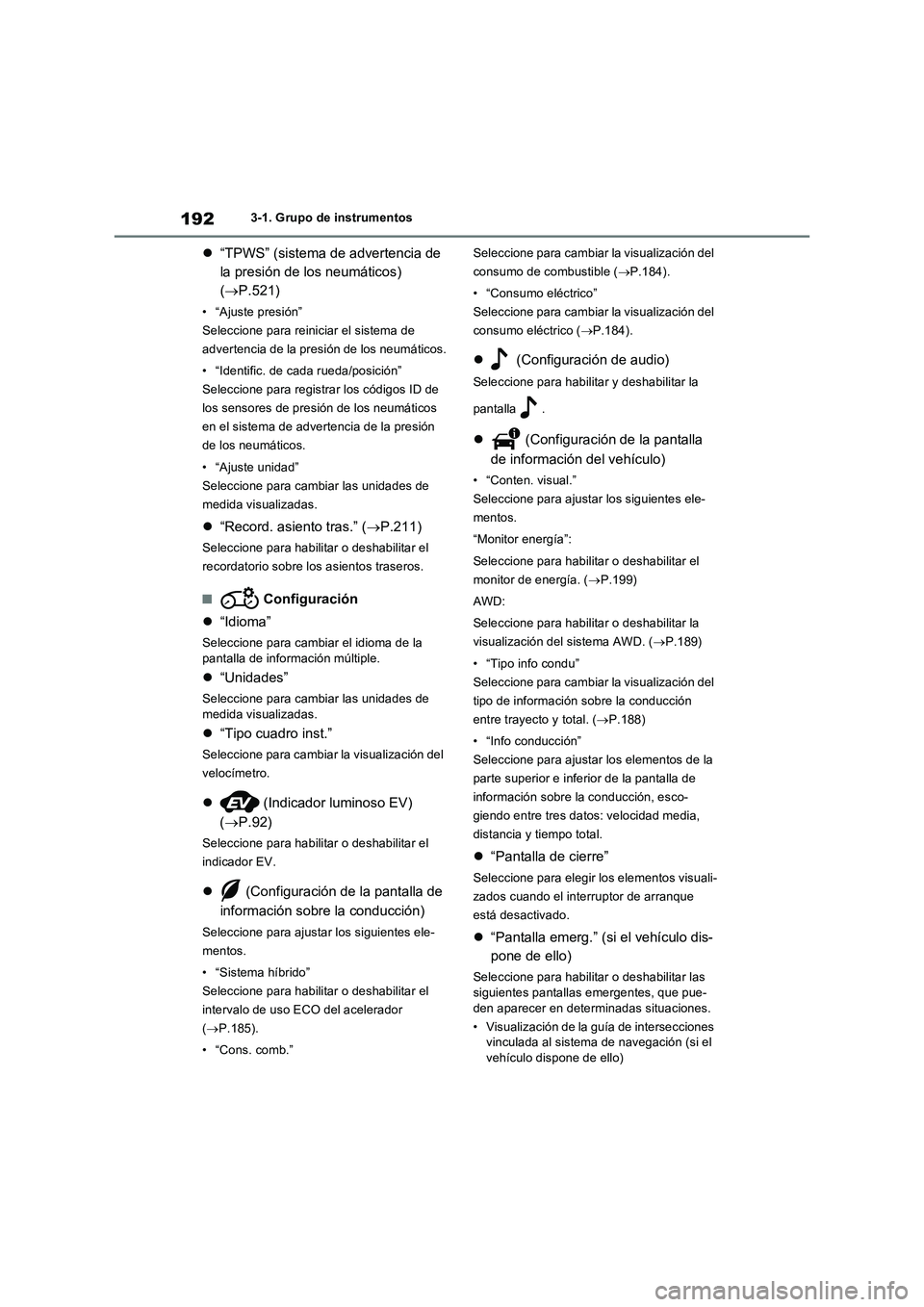

1923-1. Grupo de instrumentos
“TPWS” (sistema de advertencia de
la presión de los neumáticos)
(P.521)
• “Ajuste presión”
Seleccione para reiniciar el sistema de
advertencia de la presión de los neumáticos.
• “Identific. de cada rueda/posición”
Seleccione para registrar los códigos ID de
los sensores de presión de los neumáticos
en el sistema de advertencia de la presión
de los neumáticos.
• “Ajuste unidad”
Seleccione para cambiar las unidades de
medida visualizadas.
“Record. asiento tras.” (P.211)
Seleccione para habilitar o deshabilitar el
recordatorio sobre los asientos traseros.
Q Configuración
“Idioma”
Seleccione para cambiar el idioma de la
pantalla de información múltiple.
“Unidades”
Seleccione para cambiar las unidades de
medida visualizadas.
“Tipo cuadro inst.”
Seleccione para cambiar la visualización del
velocímetro.
 (Indicador luminoso EV)
(P.92)
Seleccione para habilitar o deshabilitar el
indicador EV.
 (Configuración de la pantalla de
información sobre la conducción)
Seleccione para ajustar los siguientes ele-
mentos.
• “Sistema híbrido”
Seleccione para habilitar o deshabilitar el
intervalo de uso ECO del acelerador
(P.185).
• “Cons. comb.”Seleccione para cambiar la visualización del
consumo de combustible (P.184).
• “Consumo eléctrico”
Seleccione para cambiar la visualización del
consumo eléctrico (P.184).
 (Configuración de audio)
Seleccione para habilitar y deshabilitar la
pantalla .
 (Configuración de la pantalla
de información del vehículo)
• “Conten. visual.”
Seleccione para ajustar los siguientes ele-
mentos.
“Monitor energía”:
Seleccione para habilitar o deshabilitar el
monitor de energía. (P.199)
AWD:
Seleccione para habilitar o deshabilitar la
visualización del sistema AWD. (P.189)
• “Tipo info condu”
Seleccione para cambiar la visualización del
tipo de información sobre la conducción
entre trayecto y total. (P.188)
• “Info conducción”
Seleccione para ajustar los elementos de la
parte superior e inferior de la pantalla de
información sobre la conducción, esco-
giendo entre tres datos: velocidad media,
distancia y tiempo total.
“Pantalla de cierre”
Seleccione para elegir los elementos visuali-
zados cuando el interruptor de arranque
está desactivado.
“Pantalla emerg.” (si el vehículo dis-
pone de ello)
Seleccione para habilitar o deshabilitar las
siguientes pantallas emergentes, que pue-
den aparecer en determinadas situaciones.
• Visualización de la guía de intersecciones
vinculada al sistema de navegación (si el
vehículo dispone de ello)

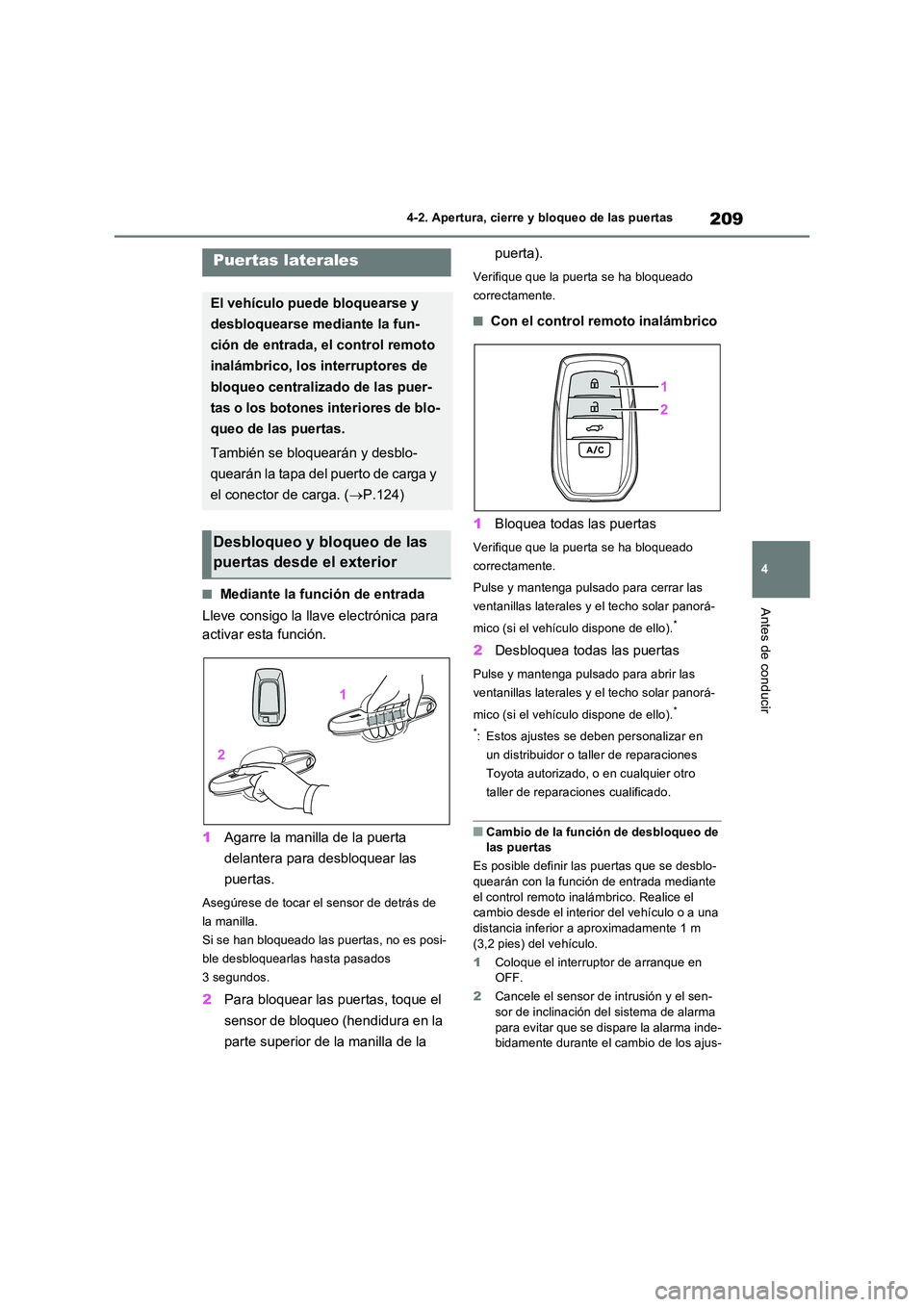

209
4
4-2. Apertura, cierre y bloqueo de las puertas
Antes de conducir
4-2.Apertura, c ie rre y b loq ueo de la s puerta s
QMediante la función de entrada
Lleve consigo la llave electrónica para
activar esta función.
1 Agarre la manilla de la puerta
delantera para desbloquear las
puertas.
Asegúrese de tocar el sensor de detrás de
la manilla.
Si se han bloqueado las puertas, no es posi-
ble desbloquearlas hasta pasados
3 segundos.
2 Para bloquear las puertas, toque el
sensor de bloqueo (hendidura en la
parte superior de la manilla de la
puerta).
Verifique que la puerta se ha bloqueado
correctamente.
QCon el control remoto inalámbrico
1 Bloquea todas las puertas
Verifique que la puerta se ha bloqueado
correctamente.
Pulse y mantenga pulsado para cerrar las
ventanillas laterales y el techo solar panorá-
mico (si el vehículo dispone de ello).*
2 Desbloquea todas las puertas
Pulse y mantenga pulsado para abrir las
ventanillas laterales y el techo solar panorá-
mico (si el vehículo dispone de ello).*
*: Estos ajustes se deben personalizar en
un distribuidor o taller de reparaciones
Toyota autorizado, o en cualquier otro
taller de reparaciones cualificado.
QCambio de la función de desbloqueo de las puertas
Es posible definir las puertas que se desblo-
quearán con la función de entrada mediante el control remoto inalámbrico. Realice el cambio desde el interior del vehículo o a una
distancia inferior a aproximadamente 1 m (3,2 pies) del vehículo.
1 Coloque el interruptor de arranque en OFF.
2 Cancele el sensor de intrusión y el sen-
sor de inclinación del sistema de alarma para evitar que se dispare la alarma inde-bidamente durante el cambio de los ajus-
Puertas laterales
El vehículo puede bloquearse y
desbloquearse mediante la fun-
ción de entrada, el control remoto
inalámbrico, los interruptores de
bloqueo centralizado de las puer-
tas o los botones interiores de blo-
queo de las puertas.
También se bloquearán y desblo-
quearán la tapa del puerto de carga y
el conector de carga. ( P.124)
Desbloqueo y bloqueo de las
puertas desde el exterior
