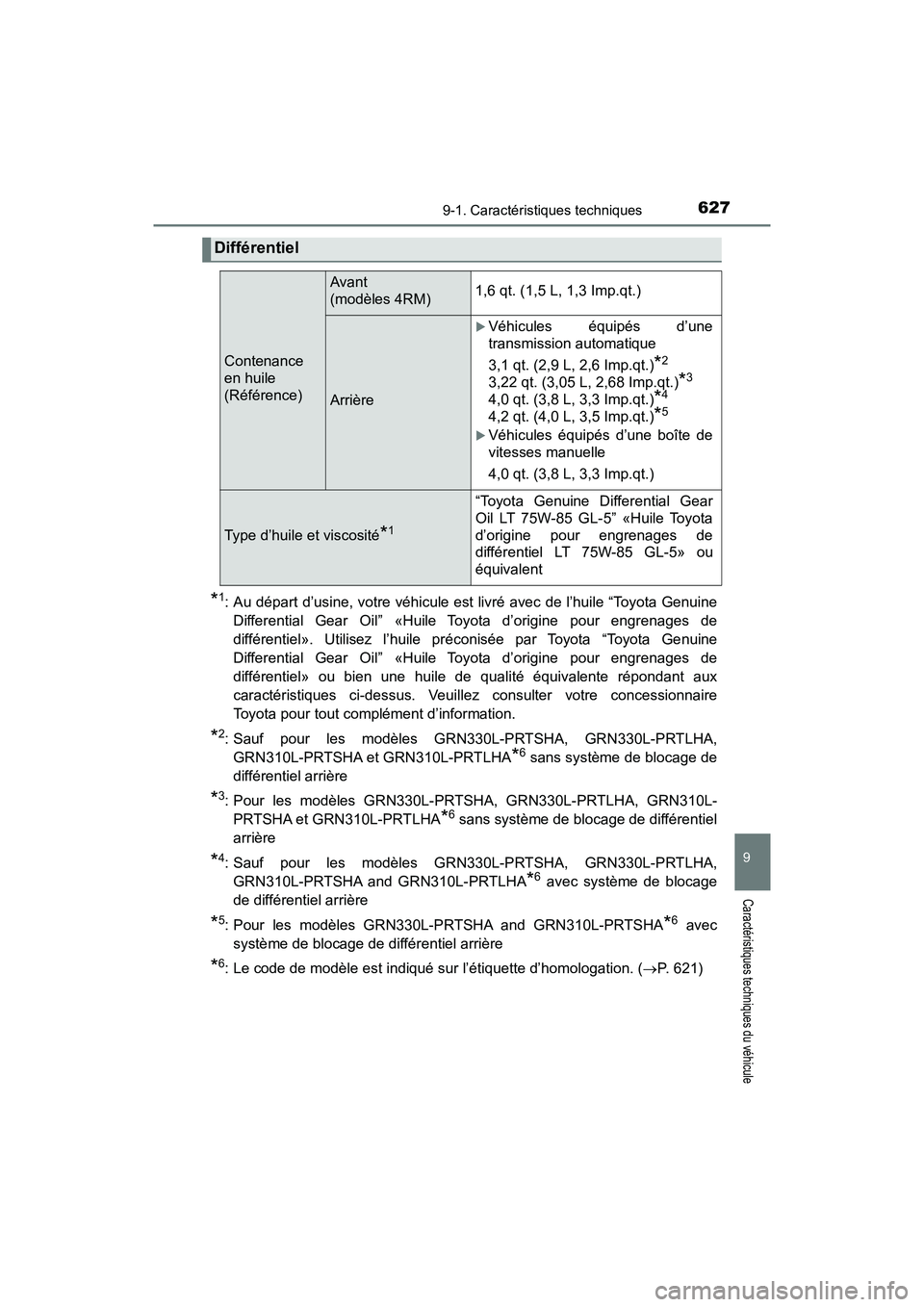

transmission oil TOYOTA TACOMA 2017 Manuel du propriétaire (in French)

6279-1. Caractéristiques techniques
9
Caractéristiques techniques du véhicule
TACOMA_OM_USA_OM04013D
*1: Au départ d’usine, votre véhicule est livré avec de l’huile “Toyota GenuineDifferential Gear Oil” «Huile Toyota d’origine pour engrenages de
différentiel». Utilisez l’huile préconisée par Toyota “Toyota Genuine
Differential Gear Oil” «Huile Toyota d’origine pour engrenages de
différentiel» ou bien une huile de qualité équivalente répondant aux
caractéristiques ci-dessus. Veuillez consulter votre concessionnaire
Toyota pour tout complément d’information.
*2: Sauf pour les modèles GRN330L-PRTSHA, GRN330L-PRTLHA, GRN310L-PRTSHA et GRN310L-PRTLHA
*6 sans système de blocage de
différentiel arrière
*3: Pour les modèles GRN330L-PRTSHA, GRN330L-PRTLHA, GRN310L- PRTSHA et GRN310L-PRTLHA
*6 sans système de blocage de différentiel
arrière
*4: Sauf pour les modèles GRN330L-PRTSHA, GRN330L-PRTLHA, GRN310L-PRTSHA and GRN310L-PRTLHA
*6 avec système de blocage
de différentiel arrière
*5: Pour les modèles GRN330L-PRTSHA and GRN310L-PRTSHA*6 avec
système de blocage de différentiel arrière
*6: Le code de modèle est indiqué sur l’étiquette d’homologation. (P. 621)
Différentiel
Contenance
en huile
(Référence)
Avant
(modèles 4RM)1,6 qt. (1,5 L, 1,3 Imp.qt.)
Arrière
Véhicules équipés d’une
transmission automatique
3,1 qt. (2,9 L, 2,6 Imp.qt.)
*2
3,22 qt. (3,05 L, 2,68 Imp.qt.)*3
4,0 qt. (3,8 L, 3,3 Imp.qt.)*4
4,2 qt. (4,0 L, 3,5 Imp.qt.)*5
Véhicules équipés d’une boîte de
vitesses manuelle
4,0 qt. (3,8 L, 3,3 Imp.qt.)
Type d’huile et viscosité*1
“Toyota Genuine Differential Gear
Oil LT 75W-85 GL-5” «Huile Toyota
d’origine pour engrenages de
différentiel LT 75W-85 GL-5» ou
équivalent

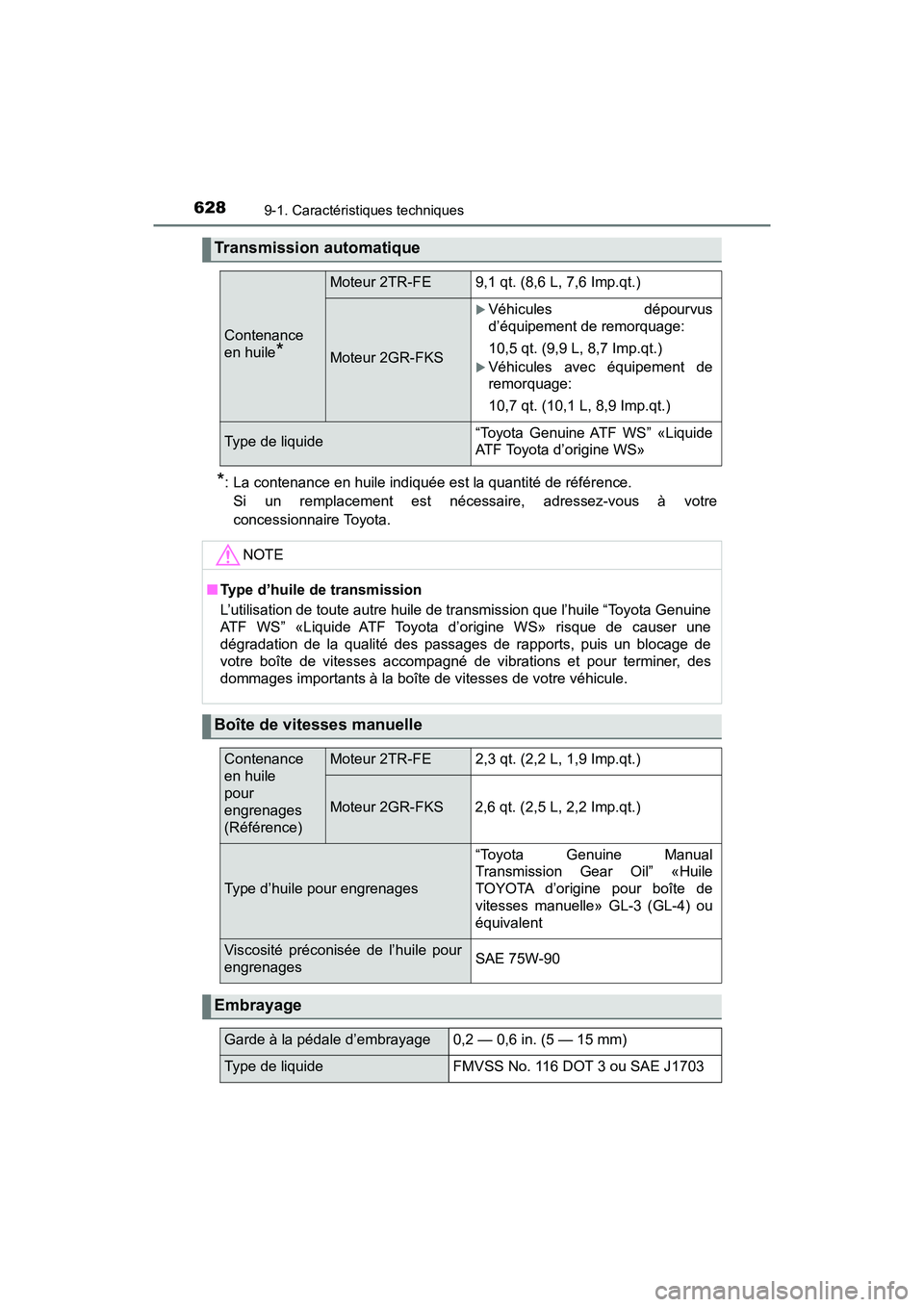

6289-1. Caractéristiques techniques
TACOMA_OM_USA_OM04013D
*: La contenance en huile indiquée est la quantité de référence. Si un remplacement est nécessaire, adressez-vous à votre
concessionnaire Toyota.
Transmission automatique
Contenance
en huile
*
Moteur 2TR-FE 9,1 qt. (8,6 L, 7,6 Imp.qt.)
Moteur 2GR-FKS
Véhicules dépourvus
d’équipement de remorquage:
10,5 qt. (9,9 L, 8,7 Imp.qt.)
Véhicules avec équipement de
remorquage:
10,7 qt. (10,1 L, 8,9 Imp.qt.)
Type de liquide “Toyota Genuine ATF WS” «Liquide
ATF Toyota d’origine WS»
NOTE
■
Type d’huile de transmission
L’utilisation de toute autre huile de transmission que l’huile “Toyota Genuine
ATF WS” «Liquide ATF Toyota d’origine WS» risque de causer une
dégradation de la qualité des passages de rapports, puis un blocage de
votre boîte de vitesses accompagné de vibrations et pour terminer, des
dommages importants à la boîte de vitesses de votre véhicule.
Boîte de vitesses manuelle
Contenance
en huile
pour
engrenages
(Référence)Moteur 2TR-FE 2,3 qt. (2,2 L, 1,9 Imp.qt.)
Moteur 2GR-FKS 2,6 qt. (2,5 L, 2,2 Imp.qt.)
Type d’huile pour engrenages “Toyota Genuine Manual
Transmission Gear Oil” «Huile
TOYOTA d’origine pour boîte de
vitesses manuelle» GL-3 (GL-4) ou
équivalent
Viscosité préconisée de l’huile pour
engrenages
SAE 75W-90
Embrayage
Garde à la pédale d’embrayage 0,2 — 0,6 in. (5 — 15 mm)
Type de liquide
FMVSS No. 116 DOT 3 ou SAE J1703

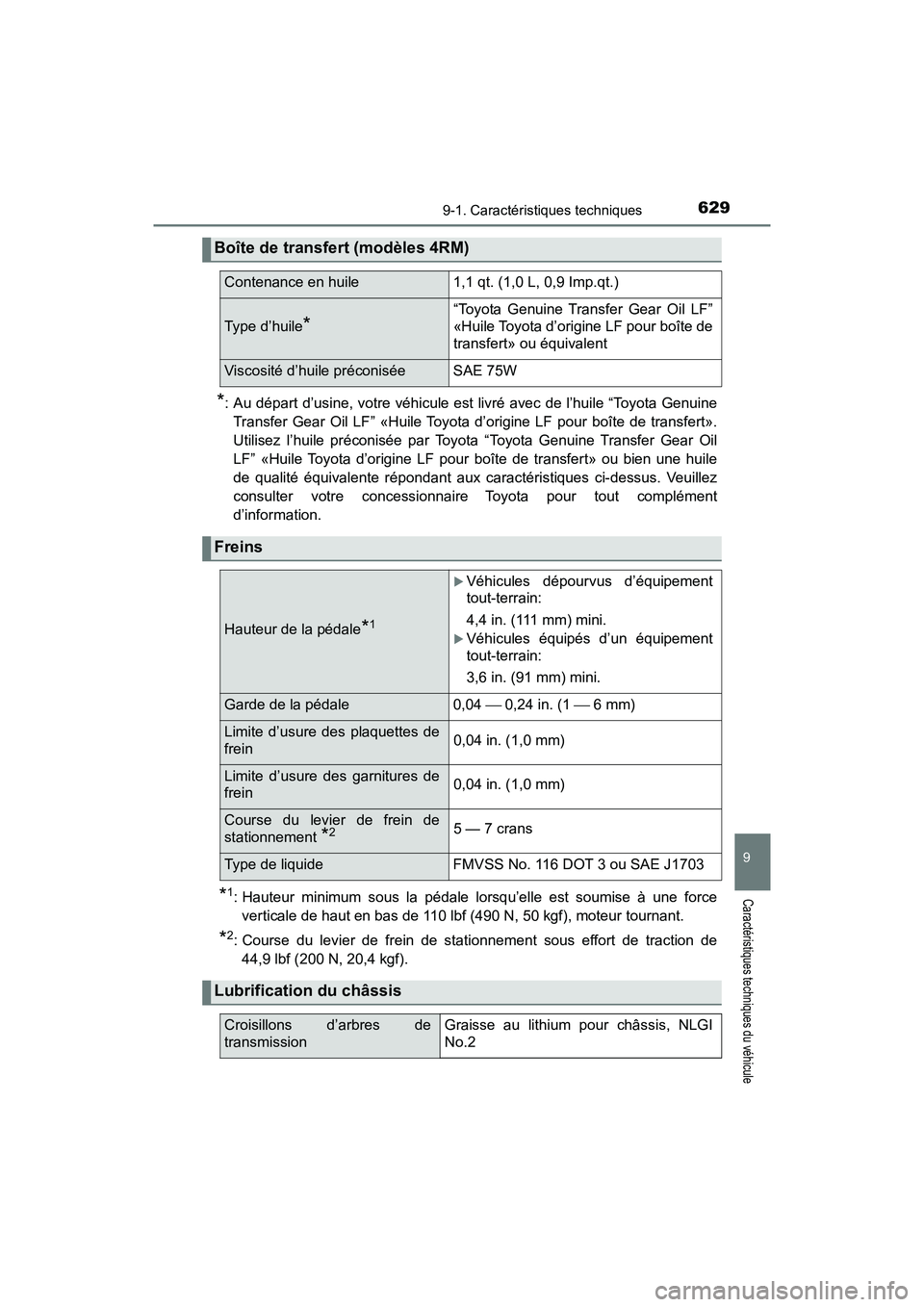

6299-1. Caractéristiques techniques
9
Caractéristiques techniques du véhicule
TACOMA_OM_USA_OM04013D
*: Au départ d’usine, votre véhicule est livré avec de l’huile “Toyota GenuineTransfer Gear Oil LF” «Huile Toyota d’origine LF pour boîte de transfert».
Utilisez l’huile préconisée par Toyota “Toyota Genuine Transfer Gear Oil
LF” «Huile Toyota d’origine LF pour boîte de transfert» ou bien une huile
de qualité équivalente répondant aux caractéristiques ci-dessus. Veuillez
consulter votre concessionnaire Toyota pour tout complément
d’information.
*1: Hauteur minimum sous la pédale lorsqu’elle est soumise à une forceverticale de haut en bas de 110 lbf (490 N, 50 kgf), moteur tournant.
*2: Course du levier de frein de stationnement sous effort de traction de44,9 lbf (200 N, 20,4 kgf).
Boîte de transfert (modèles 4RM)
Contenance en huile 1,1 qt. (1,0 L, 0,9 Imp.qt.)
Type d’huile*
“Toyota Genuine Transfer Gear Oil LF”
«Huile Toyota d’origine LF pour boîte de
transfert» ou équivalent
Viscosité d’huile préconisée SAE 75W
Freins
Hauteur de la pédale*1
Véhicules dépourvus d’équipement
tout-terrain:
4,4 in. (111 mm) mini.
Véhicules équipés d’un équipement
tout-terrain:
3,6 in. (91 mm) mini.
Garde de la pédale 0,04  0,24 in. (1  6 mm)
Limite d’usure des plaquettes de
frein 0,04 in. (1,0 mm)
Limite d’usure des garnitures de
frein0,04 in. (1,0 mm)
Course du levier de frein de
stationnement
*25 — 7 crans
Type de liquide
FMVSS No. 116 DOT 3 ou SAE J1703
Lubrification du châssis
Croisillons d’arbres de
transmissionGraisse au lithium pour châssis, NLGI
No.2
