2816-1. Funcionamiento del sistema de aire acondicionado y del desempañador
6
Características interiores
Regulación del ajuste de la temperatura
Vehículos sin el botón
Gire el control de temperatura en el sentido de las agujas del reloj para
aumentar la temperatura.
Vehículos con el botón
Para regular el ajuste de la temperatura, gire el control de temperatura en
el sentido de las agujas del reloj (calor) o en el contrario (frío).
Si no se pulsa , el sistema establecerá automáticamente una temperatura
similar a la ambiente o bien expulsará aire caliente.

Ajuste de la velocidad del ventilador
Para regular la velocidad del ventilador, gire el control de velocidad del
ventilador en el sentido de las agujas del reloj para aumentar la velocidad
o en el contrario para reducirla.
Al girar el control a la posición “0” se apaga el ventilador.

Cambio del modo de flujo de aire
Para seleccionar las salidas de
aire, coloque el control selector de
la salida de aire en la posición
deseada.
Para efectuar un ajuste más
preciso, es posible seleccionar
asimismo las posiciones
comprendidas entre las selecciones
de salida de aire.
El aire se dirige a la parte superior del cuerpo
El aire se dirige a la parte superior del cuerpo y a los pies
El aire se dirige a los pies
El aire se dirige a los pies y el desempañador del parabrisas se pone
en marcha
El desempañador del parabrisas se pone en marcha1
2
3
4
5

2826-1. Funcionamiento del sistema de aire acondicionado y del desempañador
Otras funciones
Cambio entre los modos de aire exterior y aire recirculado (P. 282)
Desempañamiento del parabrisas (P. 282)
Desempañamiento de la luna trasera y de los espejos retrovisores
exteriores (P. 283)
Cambio entre los modos de aire exterior y aire recirculado
Gire el control del modo de aire exterior/recirculado.
Seleccione para cambiar al modo de aire recirculado.
Seleccione para cambiar al modo de aire exterior.
Desempañamiento del parabrisas
Los desempañadores se usan para desempañar el parabrisas y las
ventanillas delanteras.
Ponga el control selector de la salida de aire en la posición .
Ponga el control del modo de aire exterior/recirculado si se utiliza el modo de
aire recirculado.
Efectúe las siguientes operaciones según sea necesario:
Para ajustar la velocidad del ventilador, gire el control de la velocidad
del ventilador.
Para regular el ajuste de la temperatura, gire el control de temperatura.
Vehículos con el botón : Si la función de deshumidificación no
funciona, púlselo para activarla.
Para desempañar el parabrisas y las ventanillas laterales rápidamente, aumente
el flujo de aire y la temperatura.
Otras funciones

2836-1. Funcionamiento del sistema de aire acondicionado y del desempañador
6
Características interiores
Desempañamiento de la luna trasera y de los espejos retrovisores
exteriores
Vehículos con desempañador de la luna trasera
Los desempañadores se utilizan para desempañar la luna trasera.
Pulse .
Los desempañadores se apagarán automáticamente tras un periodo de tiempo.
Vehículos con desempañadores de la luna trasera y de los espejos
retrovisores exteriores
Los desempañadores se utilizan para desempañar la ventanilla trasera y
eliminar gotas de lluvia, rocío y escarcha de los espejos retrovisores
exteriores.
Pulse .
Los desempañadores se apagarán automáticamente tras un periodo de tiempo.

Ubicación de las salidas de aire
Las salidas de aire y el volumen de
aire cambian de acuerdo con el
modo de flujo de aire
seleccionado.
: Determinados modelos
Ajuste de la posición, apertura y cierre de las salidas de aire
Salidas centrales delanteras
Dirigen el flujo de aire hacia
derecha o izquierda, hacia
arriba o hacia abajo.
Gire el seguro para abrir o
cerrar la rejilla de ventilación.
Salidas de aire
1
2

2846-1. Funcionamiento del sistema de aire acondicionado y del desempañador
Salidas laterales delanteras
Dirigen el flujo de aire hacia
derecha o izquierda, hacia arriba o
hacia abajo.
Abre el orificio de ventilación.
Cierra el orificio de ventilación.
Empañado de las ventanillas
Vehículos con el botón : Las ventanillas se empañan fácilmente si hay un nivel
de humedad elevado en el interior del vehículo. Active para deshumidificar el
aire de las salidas y desempañar eficazmente el parabrisas.
Vehículos con el botón : Si desactiva , las ventanillas se empañarán más
fácilmente.
Las ventanillas se empañarán más fácilmente si se utiliza el modo de aire
recirculado.
Modo de aire exterior/recirculado
Ponga el control del modo de aire exterior/recirculado en modo de aire recirculado
cuando circule por vías polvorientas o túneles o con tráfico intenso. De este manera
se evita de forma eficaz que entre aire del exterior en el interior del vehículo. Durante
la operación de refrigeración, active el modo de aire recirculado para refrigerar el
interior del vehículo de una forma más eficaz.
1
2

2856-1. Funcionamiento del sistema de aire acondicionado y del desempañador
6
Características interiores
Cuando la luz indicadora de se apaga sola (vehículos con el botón )
Pulse para apagar la función de deshumidificación y, a continuación, vuelva a
encenderla. Si la luz indicadora se apaga de nuevo, cabe la posibilidad de que exista
un problema en el sistema de aire acondicionado. Apáguelo y lleve su vehículo a
revisar a un concesionario Toyota autorizado, cualquier taller u otro profesional con la
cualificación y el equipo necesarios.
Cuando la temperatura del aire exterior desciende a casi 0 C (32 F) (vehículos
con el botón )
Es posible que la función de deshumidificación no funcione aunque se seleccione
.
Olores de la ventilación y del aire acondicionado
Ajuste el sistema de aire acondicionado al modo de aire exterior para que entre aire
fresco.
Durante el uso del aire acondicionado, distintos olores procedentes del interior y el
exterior del vehículo pueden entrar y acumularse en el sistema de aire
acondicionado. Estos olores pueden acabar expulsándose a través de las rejillas de
ventilación.
Para reducir la posibilidad de que se emitan olores:
Se recomienda ajustar el sistema de aire acondicionado en el modo de aire exterior
antes de apagar el vehículo.
Se percibe un olor procedente del sistema de aire acondicionado debido al
funcionamiento del sistema de parada y arranque (vehículos con sistema de
parada y arranque)
Cuando el motor está detenido puede percibirse un olor causado por la humedad
debido a la activación del sistema de parada y arranque. Sin embargo, esto no indica
un funcionamiento incorrecto.
Filtro del aire acondicionado
P. 3 6 5

2866-1. Funcionamiento del sistema de aire acondicionado y del desempañador
ADVERTENCIA
Para evitar que el parabrisas se empañe
No ajuste el control selector de la salida de aire a
mientras esté funcionando el
aire frío en condiciones ambientales de extrema humedad. La diferencia entre la
temperatura del aire exterior y la del parabrisas puede hacer que se empañe la
superficie exterior del parabrisas, lo que dificultaría la visión.
Cuando están encendidos los desempañadores de los espejos retrovisores
exteriores (si están instalados)
No toque la superficie exterior de los espejos retrovisores exteriores, ya que es
posible que esté muy caliente y se queme.
AV I S O
Para evitar que la batería se descargue
No deje encendido el sistema de aire acondicionado más tiempo del necesario con
el motor parado.

2876-1. Funcionamiento del sistema de aire acondicionado y del desempañador
6
Características interiores

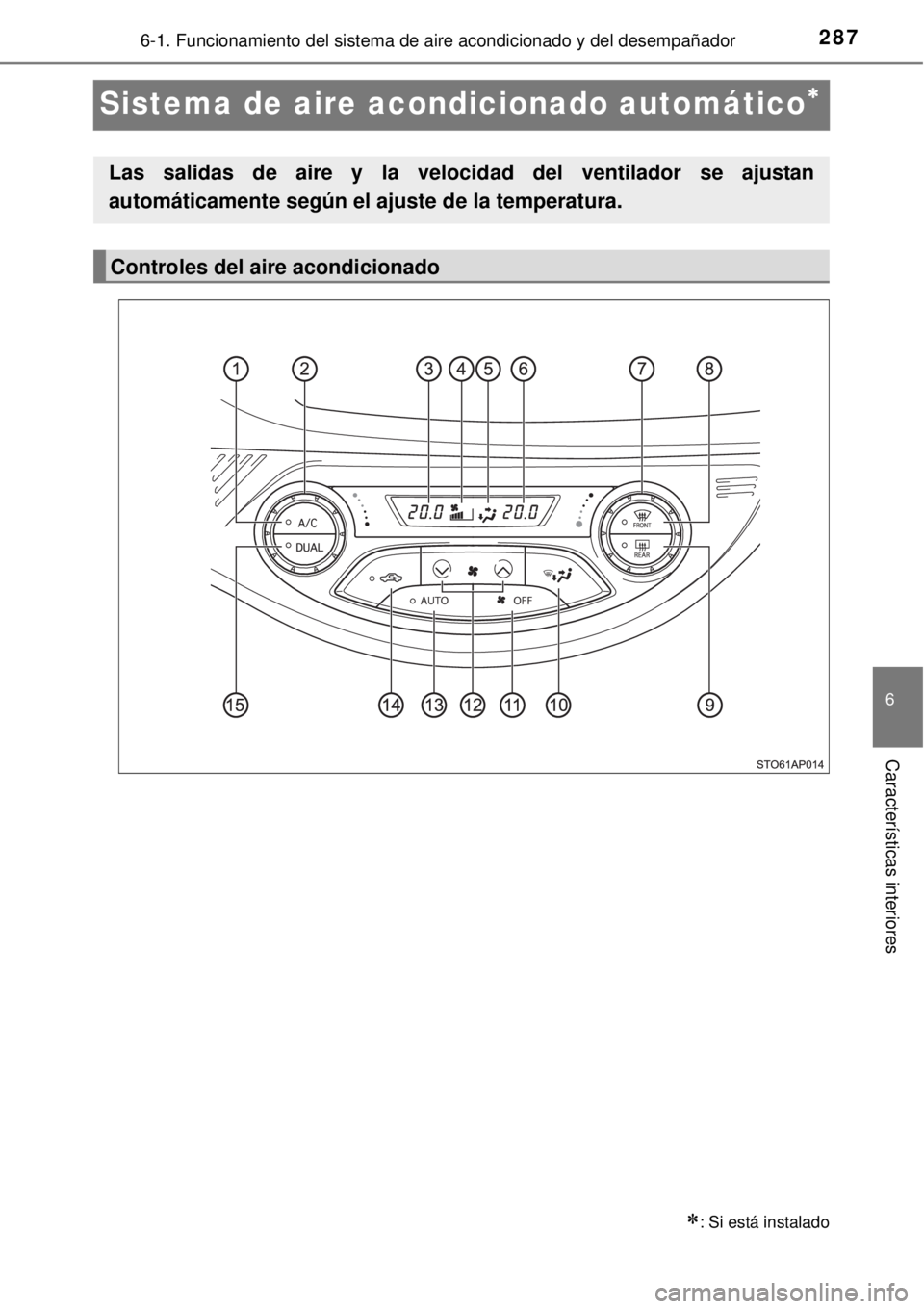

Sistema de aire acondicionado automático
: Si está instalado
Las salidas de aire y la velocidad del ventilador se ajustan
automáticamente según el ajuste de la temperatura.
Controles del aire acondicionado

2886-1. Funcionamiento del sistema de aire acondicionado y del desempañador
Regulación del ajuste de la temperatura
Para regular el ajuste de la
temperatura, gire el control de
temperatura en el sentido de las
agujas del reloj o en el contrario.
Si no se pulsa , el sistema
establecerá automáticamente una
temperatura similar a la ambiente o
bien expulsará aire caliente.

Ajuste de la temperatura de los asientos del conductor y el pasajero
por separado (modo “DUAL”)
Realice el procedimiento siguiente para activar el modo “DUAL”:
Pulse .
Ajuste la temperatura de lado del pasajero.
El indicador se enciende cuando se activa el modo “DUAL”.
Para desactivar el modo “DUAL”, pulse de nuevo el interruptor. Botón de apagado/encendido de
la función de deshumidificación y
refrigeración
Mando del control de temperatura
del lado izquierdo
Visualizador de temperatura del
lado izquierdo
Visualizador de velocidad del
ventilador
Visualizador de salida de aire
Visualizador de temperatura del
lado derecho
Mando del control de temperatura
del lado derecho
Botón del desempañador del
parabrisasInterruptor del desempañador de
la luna trasera/desempañador de
la luna trasera e interruptor de los
desempañadores de los espejos
retrovisores exteriores (si están
instalados)
Botón de selección de la salida
de aire
Botón “OFF”
Botón de control de la velocidad
del ventilador
Botón de modo automático
Botón de modo de aire exterior/
recirculado
Botón del modo dual
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

2896-1. Funcionamiento del sistema de aire acondicionado y del desempañador
6
Características interiores
Ajuste de la velocidad del ventilador
Pulse “” en para aumentar la velocidad del ventilador.
Pulse “” en para reducir la velocidad del ventilador.
Pulse para apagar el ventilador.
Cambio del modo de flujo de aire
Para cambiar las salidas de aire,
pulse .
Las salidas de aire que se utilizan
cambian con cada pulsación del
botón.
El aire se dirige a la parte
superior del cuerpo
El aire se dirige a la parte superior del cuerpo y a los pies
El aire se dirige a los pies
El aire se dirige a los pies y el desempañador del parabrisas se pone
en marcha
Otras funciones
Cambio entre los modos de aire exterior y aire recirculado (P. 290)
Desempañamiento del parabrisas (P. 291)
Desempañamiento de la luna trasera y de los espejos retrovisores
exteriores (P. 291)
1
2
3
4

2906-1. Funcionamiento del sistema de aire acondicionado y del desempañador
Pulse .
Las salidas de aire y la velocidad del ventilador se ajustan
automáticamente según el ajuste de la temperatura.
Regule el ajuste de la temperatura.
Para detener la operación, presione .
Ubicación de las salidas de aire
Las salidas de aire y el volumen de
aire cambian de acuerdo con el
modo de flujo de aire
seleccionado.
: Determinados modelos
Cambio entre los modos de aire exterior y aire recirculado
Pulse .
El modo cambia cada vez que se pulsa el botón.
El indicador se enciende cuando se activa el modo de aire recirculado.
Utilización del modo automático
Salidas de aire
1
2
3
Otras funciones
