OPMERKING
■Bij het opkrikken van uw auto
Krik de auto niet op bij de wielophanging.
De wielophanging kan beschadigd raken.
Voor
Wielophanging

3327-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52D53E
Motorruimte
■1KR-FE motor
Zekeringenkasten (Blz. 370)
Oliepeilstok
(Blz. 335)
Motorolievuldop
(Blz. 337)
Accu (Blz. 342)Koelvloeistofreservoir
(Blz. 340)
Elektrische koelventilator
Condensor (Blz. 341)
Radiateur (Blz. 341)
Sproeierreservoir (Blz. 345)1
2
3
4
5
6
7
8
9

3337-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52D53E■
1NR-FE motor
Zekeringenkasten (Blz. 370)
Motorolievuldop
(Blz. 337)
Oliepeilstok
(Blz. 335)
Accu (Blz. 342)Koelvloeistofreservoir
(Blz. 340)
Elektrische koelventilator
Condensor (Blz. 341)
Radiateur (Blz. 341)
Sproeierreservoir (Blz. 345)1
2
3
4
5
6
7
8
9

3347-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52D53E■
1ND-TV motorD
Zekeringenkasten (Blz. 370)
Motorolievuldop
(Blz. 337)
Oliepeilstok
(Blz. 335)
Brandstoffilter (Blz. 346)
Accu (Blz. 342)Intercooler (Blz. 341)
Elektrische koelventilator
Condensor (Blz. 341)
Radiateur (Blz. 341)
Koelvloeistofreservoir
(Blz. 340)
Sproeierreservoir (Blz. 345)1
2
3
4
5
6
7
8
9
10
11

3357-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52D53E

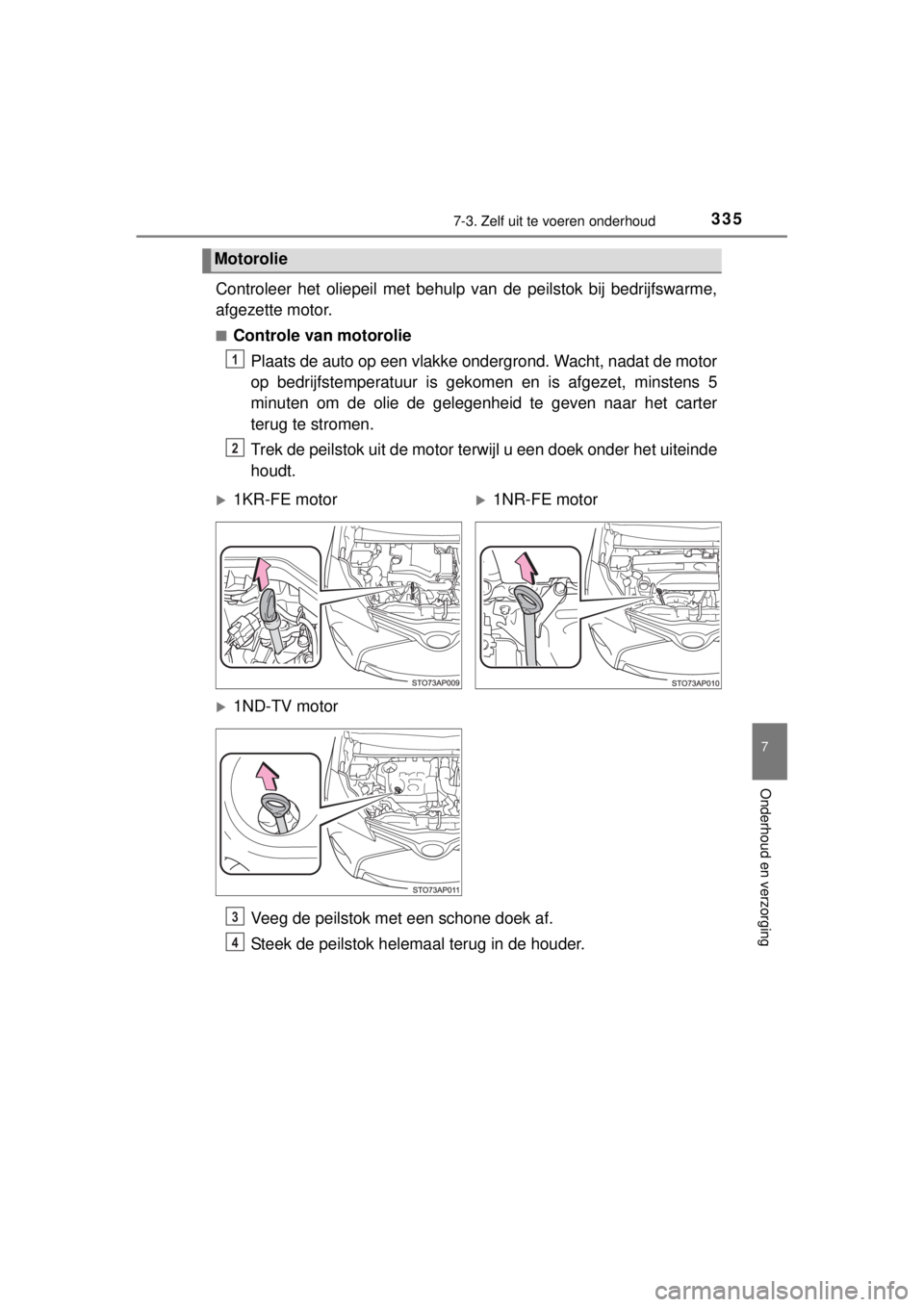

Controleer het oliepeil met behulp van de peilstok bij bedrijfswarme,
afgezette motor.
■Controle van motorolie
Plaats de auto op een vlakke ondergrond. Wacht, nadat de motor
op bedrijfstemperatuur is gekomen en is afgezet, minstens 5
minuten om de olie de gelegenheid te geven naar het carter
terug te stromen.
Trek de peilstok uit de motor terwijl u een doek onder het uiteinde
houdt.
Veeg de peilstok met een schone doek af.
Steek de peilstok helemaal terug in de houder.
Motorolie
1
2
1KR-FE motor1NR-FE motor
1ND-TV motor
3
4

3367-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52D53E

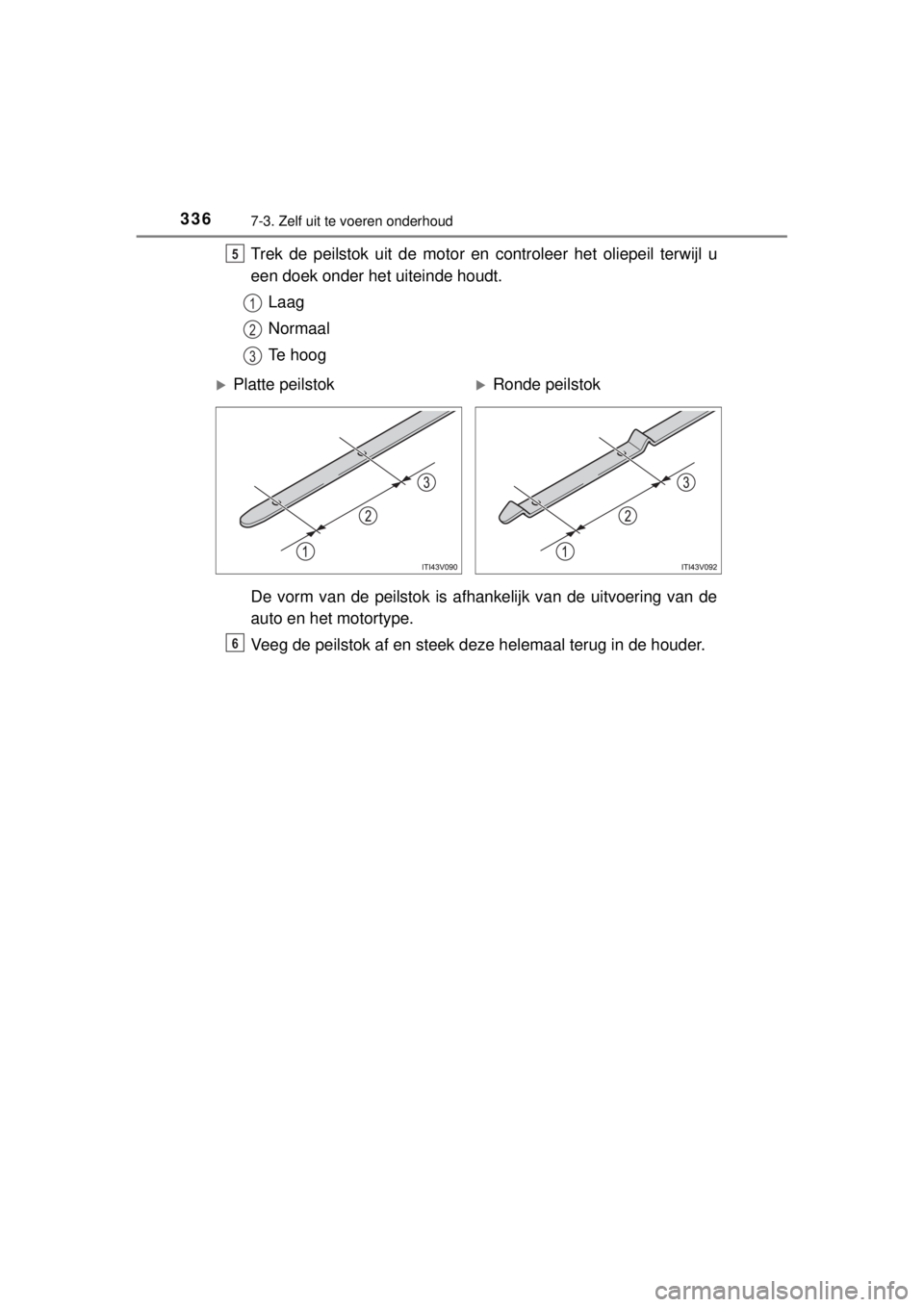

Trek de peilstok uit de motor en controleer het oliepeil terwijl u
een doek onder het uiteinde houdt.
Laag
Normaal
Te hoog
De vorm van de peilstok is afhankelijk van de uitvoering van de
auto en het motortype.
Veeg de peilstok af en steek deze helemaal terug in de houder.5
1
2
3
Platte peilstokRonde peilstok
6

3377-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52D53E■

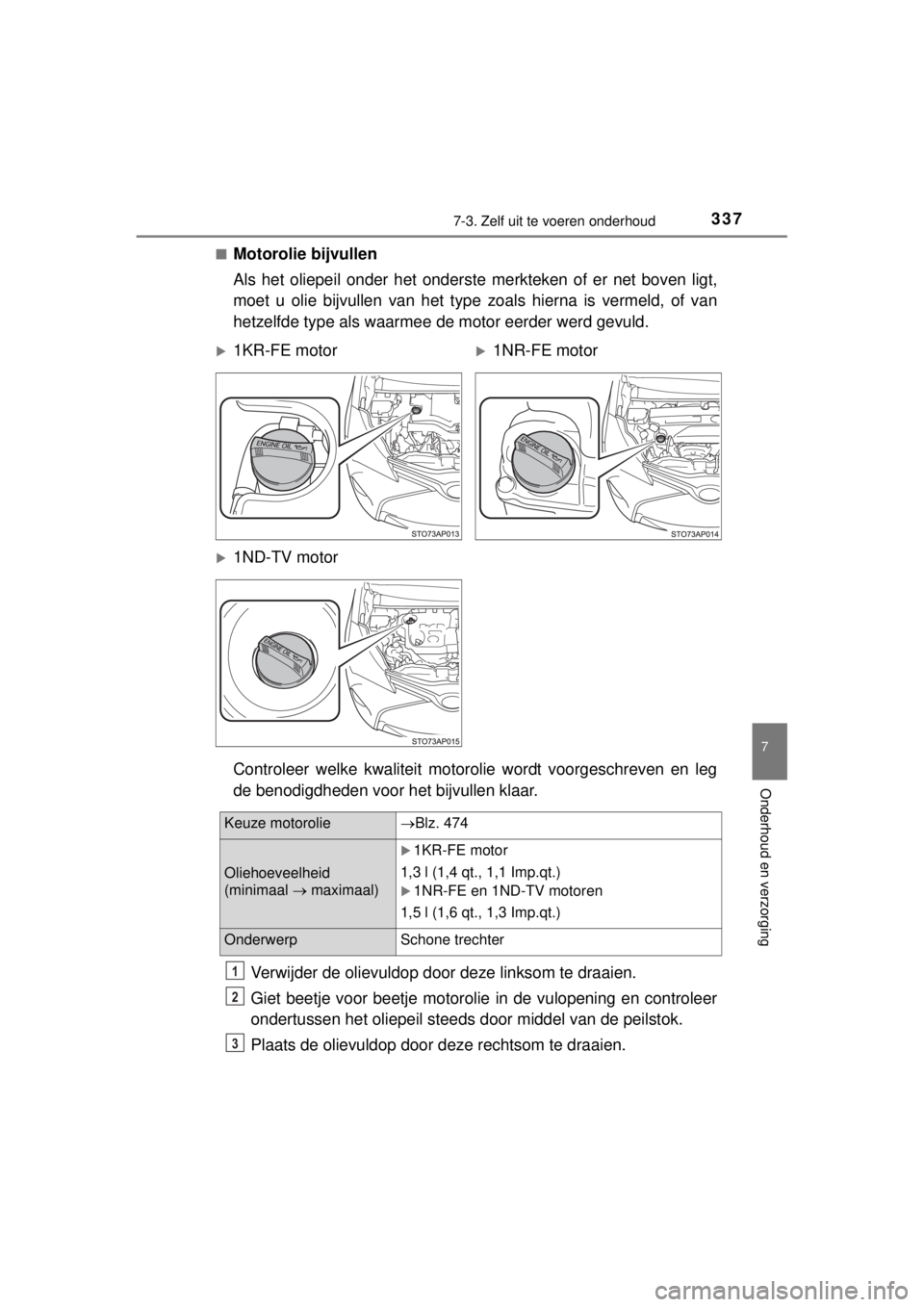

Motorolie bijvullen
Als het oliepeil onder het onderste merkteken of er net boven ligt,
moet u olie bijvullen van het type zoals hierna is vermeld, of van
hetzelfde type als waarmee de motor eerder werd gevuld.
Controleer welke kwaliteit motorolie wordt voorgeschreven en leg
de benodigdheden voor het bijvullen klaar.
Verwijder de olievuldop door deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en controleer
ondertussen het oliepeil steeds door middel van de peilstok.
Plaats de olievuldop door deze rechtsom te draaien.
1KR-FE motor1NR-FE motor
1ND-TV motor
Keuze motorolieBlz. 474
Oliehoeveelheid
(minimaal  maximaal)
1KR-FE motor
1,3 l (1,4 qt., 1,1 Imp.qt.)
1NR-FE en 1ND-TV motoren
1,5 l (1,6 qt., 1,3 Imp.qt.)
Onderwerp Schone trechter
1
2
3

3387-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52D53E
■Olieverbruik
Er kan tijdens het rijden een bepaalde hoeveelheid olie worden verbruikt. In
de volgende situaties verbruikt de motor mogelijk meer olie en kan het nodig
zijn om tussen twee onderhoudsbeurten olie bij te vullen.
●Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of
nadat de motor is vervangen
●Als een lagere kwaliteit motorolie of motorolie met een verkeerde viscositeit
wordt gebruikt
●Bij het rijden met hoge motortoerentallen, met een zwaar beladen auto, met
een aanhangwagen (behalve Zuid-Afrika) of bij veelvuldig optrekken en
afremmen.
●Als de motor langdurig stationair draait, of bij veelvuldig rijden in druk ver-
keer
■Na het verversen van de motorolie (alleen dieselmotor)
Het indicatiesysteem motorolie verversen moet worden gereset. Ga als volgt
te werk:
Schakel over op dagteller A op het display terwijl de motor draait.
(Blz. 91)
Zet het contact UIT.
Auto's zonder Smart entry-systeem en startknop:
Houd de knop voor het wijzigen van de weergave (Blz. 91) ingedrukt
en zet het contact AAN (maar start de motor niet, anders wordt de reset-
modus afgebroken). Houd de toets ingedrukt tot de dagteller 000000
aangeeft.
Auto's met Smart entry-systeem en startknop:
Houd de toets voor het wijzigen van de weergave (Blz. 91) ingedrukt
en zet het contact AAN (maar start de motor niet, anders wordt de reset-
modus afgebroken). Houd de toets ingedrukt tot de dagteller 000000
aangeeft.
1
2
3

3397-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_WE_52D53E
*: Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige om na
te gaan of uw auto een roetfiltersysteem heeft.
WAARSCHUWING
■Afgewerkte motorolie
●Afgewerkte motorolie bevat schadelijke stoffen die huidaandoeningen
zoals ontsteking of huidkanker kunnen veroorzaken. Wees daarom voor-
zichtig en vermijd langdurig en herhaaldelijk contact met de huid. Verwij-
der afgewerkte motorolie door goed met water en zeep te wassen.
●Voer afgewerkte motorolie en gebruikte oliefilters op een veilige en accep-
tabele manier af. Gooi afgewerkte motorolie en gebruikte oliefilters nooit
weg in de vuilnisbak, in het riool of zomaar ergens.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalificeerde en uitgeruste deskundige, tank-
station of een automaterialenzaak voor meer informatie over recycling of
afvoeren.
●Houd motorolie buiten het bereik van kinderen.
OPMERKING
■Ernstige schade aan de motor voorkomen
Controleer regelmatig het oliepeil.
■Bij het olie verversen of bijvullen
●Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
●Vul nooit te veel olie bij, anders kan de motor beschadigd raken.
●Controleer na het olie verversen altijd het oliepeil met de peilstok.
●Controleer of de olievuldop goed is vastgedraaid.
■Motorolie (auto's met roetfiltersysteem
*)
Als u andere motorolie dan ACEA C2 gebruikt, kan de katalysator bescha-
digd raken.

3407-3. Zelf uit te voeren onderhoud
YARIS_F_WE_52D53E
Het koelvloeistofniveau is correct als het zich bij koude motor tussen
de streepjes FULL en LOW van het reservoir bevindt.
Dop reservoir
Streepje FULL
Streepje LOW
Als het niveau zich op of onder het onderste streepje (LOW) bevindt,
moet koelvloeistof worden bijgevuld tot aan het bovenste streepje
(FULL). (Blz. 458)
■Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Coolant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een mengsel van 50% koelvloeistof en
50% gedemineraliseerd water. (Minimumtemperatuur: -35C)
Neem voor meer informatie over koelvloeistof contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Als het koelvloeistofniveau korte tijd na het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de doppen van het koelvloeistofreser-
voir, de aftapkraan en de waterpomp visueel.
Als u geen lek kunt vinden, laat dan een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige de druk op de dop nakijken en controleren op lekkages in het koel-
systeem.

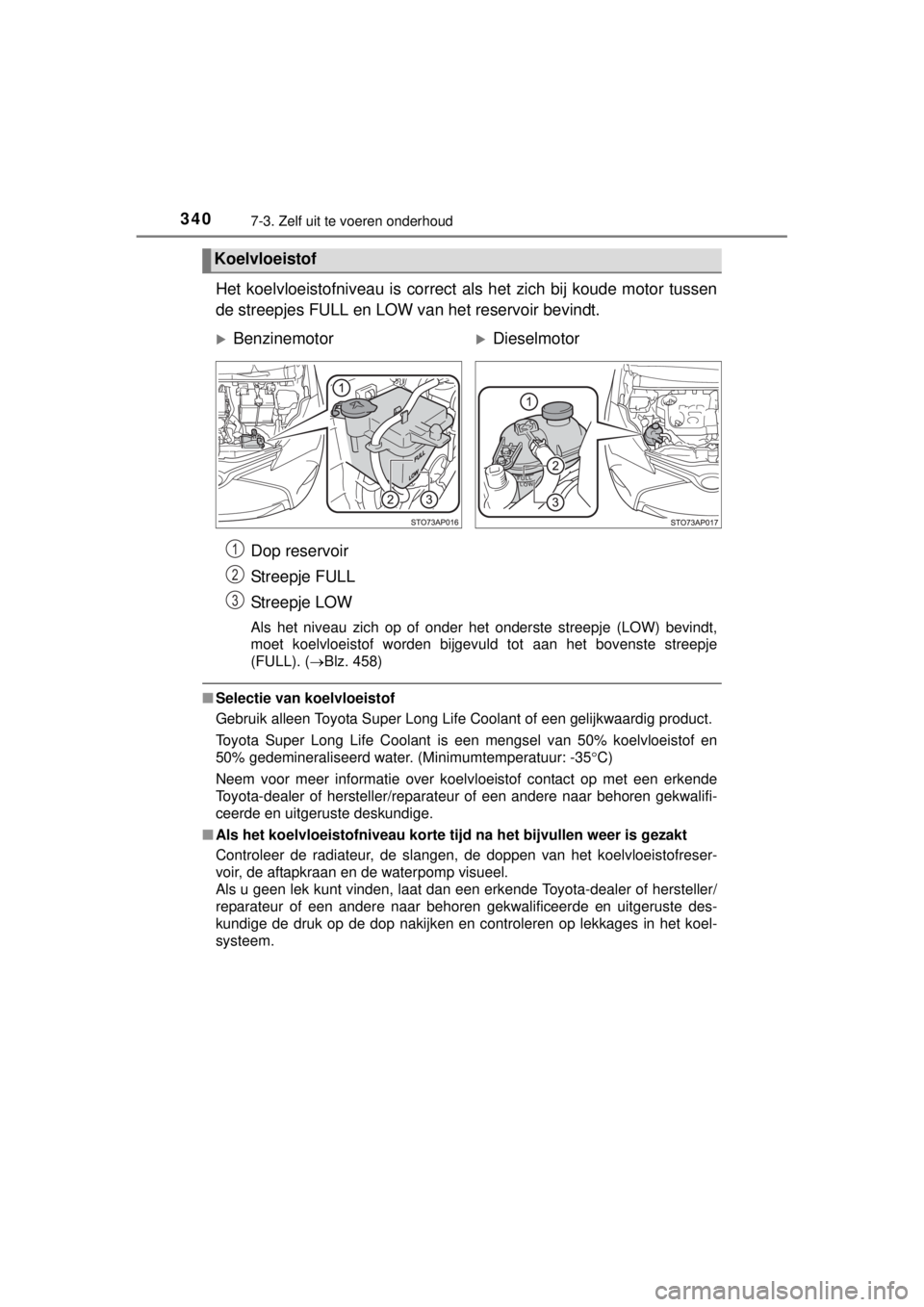

Koelvloeistof
BenzinemotorDieselmotor
1
2
3
