Page 81 of 512

81
2Instrumentenpaneel
YARIS_F_WE_52D53E2. Instrumentenpaneel
Waarschuwingslampjes en
controlelampjes ................. 82
Meters en tellers .................. 88
Multi-informatiedisplay ......... 90
Informatie over
brandstofverbruik ............... 96
Page 82 of 512

822. Instrumentenpaneel
YARIS_F_WE_52D53E

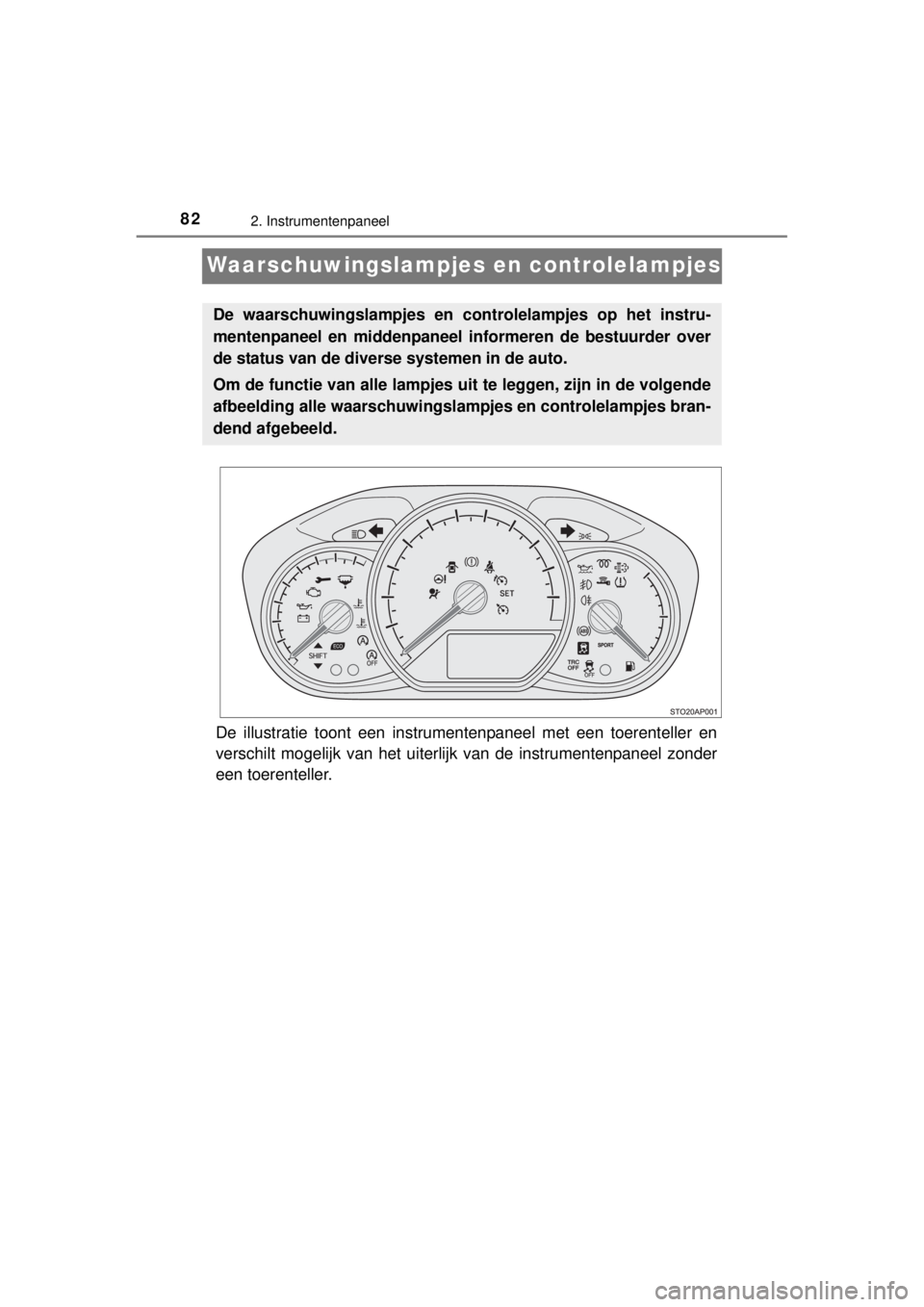

Waarschuwingslampjes en controlelampjes
De illustratie toont een instrumentenpaneel met een toerenteller en
verschilt mogelijk van het uiterlijk van de instrumentenpaneel zonder
een toerenteller.
De waarschuwingslampjes en controlelampjes op het instru-
mentenpaneel en middenpaneel informeren de bestuurder over
de status van de diverse systemen in de auto.
Om de functie van alle lampjes uit te leggen, zijn in de volgende
afbeelding alle waarschuwingslampjes en controlelampjes bran-
dend afgebeeld.
Page 83 of 512

832. Instrumentenpaneel
2
Instrumentenpaneel
YARIS_F_WE_52D53E
Waarschuwingslampjes informeren de bestuurder over storingen in
de aangegeven systemen van de auto.
Waarschuwingslampjes
*1Waarschuwingslampje
remsysteem
(Blz. 405)*2
(Geel)
Controlelampje
cruise control
(Blz. 407)
*1
Laadstroomcontrole-
lampje (Blz. 405)
*2
(Geel)
Controlelampje
snelheidsbegrenzer
(Blz. 407)
*1Waarschuwingslampje
lage oliedruk
(Blz. 406)*1, 2, 5Controlelampje uitge-
schakeld Stop & Start-
systeem (Blz. 407)
*1
(rood)
Waarschuwingslampje
hoge koelvloeistof-
temperatuur (Blz. 406)*1, 6Waarschuwingslampje
brandstoffilter
(Blz. 407)
*1Motorcontrolelampje
(Blz. 406)*2, 8Waarschuwingslampje
roetfiltersysteem
(Blz. 409)
*1
Waarschuwingslampje
SRS (Blz. 406)
*2, 3
(Geel)
Controlelampje Smart
entry-systeem met
startknop (Blz. 408)
*1
Waarschuwingslampje
ABS (Blz. 406)Waarschuwingslampje
open portier/achterklep
(Blz. 408)
*1Waarschuwingslampje
elektrische stuurbe-
krachtiging
(Blz. 407)Waarschuwingslampje
laag brandstofniveau
(Blz. 408)
*1, 2, 4Controlelampje
Traction Control
(Blz. 407)Controlelampje bestuur-
ders- en voorpassa-
giersgordel (Blz. 408)
Page 84 of 512

842. Instrumentenpaneel
YARIS_F_WE_52D53E
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze doven nadat de
motor is aangeslagen of nadat er enkele seconden verstreken zijn. Er kan
een storing in een systeem aanwezig zijn als een lampje niet gaat branden
of niet uitgaat. Laat de auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
*2: Indien aanwezig
*3: Het lampje knippert geel om een storing aan te geven. Het groene lampje
knippert snel om aan te geven dat het stuurslot niet is ontgrendeld.
*4: Het lampje gaat branden om een storing aan te geven.
*5: Het lampje knippert om een storing aan te geven.
*6: Dieselmotor
*7: Het lampje brandt in het centrale paneel.
*8: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze doven nadat de
motor is aangeslagen of nadat er enkele seconden verstreken zijn.
*2, 7Waarschuwingslampjes
achterpassagiersgordels
(Blz. 408)*1, 6Waarschuwingslampje
laag motoroliepeil
(Blz. 409)
*2Waarschuwingslampje
lage bandenspanning
(Blz. 409)*1, 6Waarschuwingslampje
motorolie verversen
(Blz. 410)
Page 85 of 512

852. Instrumentenpaneel
2
Instrumentenpaneel
YARIS_F_WE_52D53E
De controlelampjes informeren de bestuurder over de bedrijfsstatus
van de verschillende systemen van de auto.
Controlelampjes
Controlelampje
richtingaanwijzers
(Blz. 200)*5
Controlelampje SPORT
(Blz. 192)
Controlelampje
grootlicht (Blz. 203)
*1, 7
Schakeladviesindicator
(Blz. 198)
Controlelampje
achterlicht (Blz. 202)
*2
(Groen)
Controlelampje
cruise control
(Blz. 220)
*2Controlelampje
mistlampen voor
(Blz. 208)*2
Controlelampje SET
(Blz. 220)
Controlelampje
mistachterlicht
(Blz. 208)
*2
(Groen)
Controlelampje
snelheidsbegrenzer
(Blz. 224)
*2
(Groen)
Controlelampje
Smart entry-systeem met
startknop (Blz. 185)*1, 2Controlelampje
Stop & Start-systeem
(Blz. 228)
*3
(Blauw)
Controlelampje lage
koelvloeistoftemperatuur
*1, 2
Controlelampje uitge-
schakeld Stop & Start-
systeem (Blz. 229)
*4Controlelampje
voorgloeien
(Blz. 182, 185)*1, 2, 8Controlelampje Traction
Control (Blz. 236)
*1, 5, 6ECO-controlelampje
(Blz. 164)*1, 2
Controlelampje
TRC OFF (Blz. 236)
Page 86 of 512

862. Instrumentenpaneel
YARIS_F_WE_52D53E
*1: Auto's zonder Smart entry-systeem en startknop:
Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze doven nadat de
motor is aangeslagen of nadat er enkele seconden verstreken zijn. Er kan
een storing in een systeem aanwezig zijn als een lampje niet gaat branden
of niet uitgaat. Laat de auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
Auto's met Smart entry-systeem en startknop:
Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze doven nadat de
motor is aangeslagen of nadat er enkele seconden verstreken zijn. Er kan
een storing in een systeem aanwezig zijn als een lampje niet gaat branden
of niet uitgaat. Laat de auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
*2: Indien aanwezig
*3: Het controlelampje wordt blauw wanneer de koelvloeistoftemperatuur te
laag is.
*4: Dieselmotor
*5: Auto's met Multidrive CVT
*6: Het lampje gaat niet branden wanneer het systeem is uitgeschakeld.
*7: Auto's met handgeschakelde transmissie
*8: Het lampje knippert om aan te geven dat het systeem in werking is.
*9: Dit lampje brandt in het centrale paneel.
*1, 2
Controlelampje
VSC OFF (Blz. 237)
*9
Controlelampje
PASSENGER AIR BAG
(Blz. 49)
Page 87 of 512

872. Instrumentenpaneel
2
Instrumentenpaneel
YARIS_F_WE_52D53E
WAARSCHUWING
■Als een waarschuwingslampje van een veiligheidssysteem niet gaat
branden
Als een lampje van een veiligheidssysteem zoals het antiblokkeersysteem
en airbagsysteem niet gaat branden als u de motor start, kan het betekenen
dat deze systemen niet beschikbaar zijn om u te beschermen in geval van
een aanrijding, waardoor ernstig letsel zou kunnen ontstaan. Laat de auto
onmiddellijk nakijken door een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskundige
als dit gebeurt.
OPMERKING
■Voorkomen van schade aan de motor en onderdelen van de motor
Als het waarschuwingslampje voor een hoge koelvloeistoftemperatuur knip-
pert of gaat branden, is de motor mogelijk oververhit. Breng in dat geval de
auto zo snel mogelijk op een veilige plaats tot stilstand en controleer de
motor nadat deze volledig is afgekoeld. (Blz. 458)
Page 88 of 512

882. Instrumentenpaneel
YARIS_F_WE_52D53E
Meters en tellers
Toerenteller (indien aanwezig)
Geeft het motortoerental aan in omwentelingen per minuut.
Snelheidsmeter
Geeft de rijsnelheid aan.
Brandstofmeter (indien aanwezig)
Geeft aan hoeveel brandstof er nog in de tank zit.
Knop wijzigen weergave
Blz. 91
Multi-informatiedisplay
Geeft de bestuurder een aantal gegevens met betrekking tot het rijden.
(Blz. 90)
Knoppen instellen tijd
Blz. 93
1
2
3
4
5
6
Page 89 of 512

892. Instrumentenpaneel
2
Instrumentenpaneel
YARIS_F_WE_52D53E
De helderheid van de dashboardverlichting (als de lichtschakelaar
aan is) kan worden gewijzigd.
Geef de dimmer van de dash-
boardverlichting weer door de
knop voor het wijzigen van de
weergave in te drukken.
(Blz. 91)
Houd vervolgens de knop inge-
drukt. Stel de helderheid in op het
gewenste niveau door de knop in
te drukken.
■Tellers en display worden verlicht als
Auto's zonder Smart Entry-systeem en startknop
Het contact AAN staat.
Auto's met Smart entry-systeem en startknop
Het contact AAN staat.
Dimmer dashboardverlichting
OPMERKING
■Voorkomen van schade aan de motor en onderdelen van de motor
Auto's met toerenteller: Laat de naald van de toerenteller niet in het rode
gebied komen dat het maximale toerental aangeeft.
Page 90 of 512

902. Instrumentenpaneel
YARIS_F_WE_52D53E
Multi-infor matiedisplay
Klok (Blz. 93)
Weergave buitentemperatuur (Blz. 94)
Positie-indicator (Blz. 191)
Rij-informatie (Blz. 91)
Brandstofmeter
Op het multi-informatiedisplay wordt voor de bestuurder een
aantal gegevens, inclusief de klok, met betrekking tot het rijden
weergegeven.
Informatie op display
Ty p e ATy p e B
Ty p e C
1
2
3
4
5
