TOYOTA YARIS 2016 Betriebsanleitungen (in German)

4818-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_F_EM_52G06M

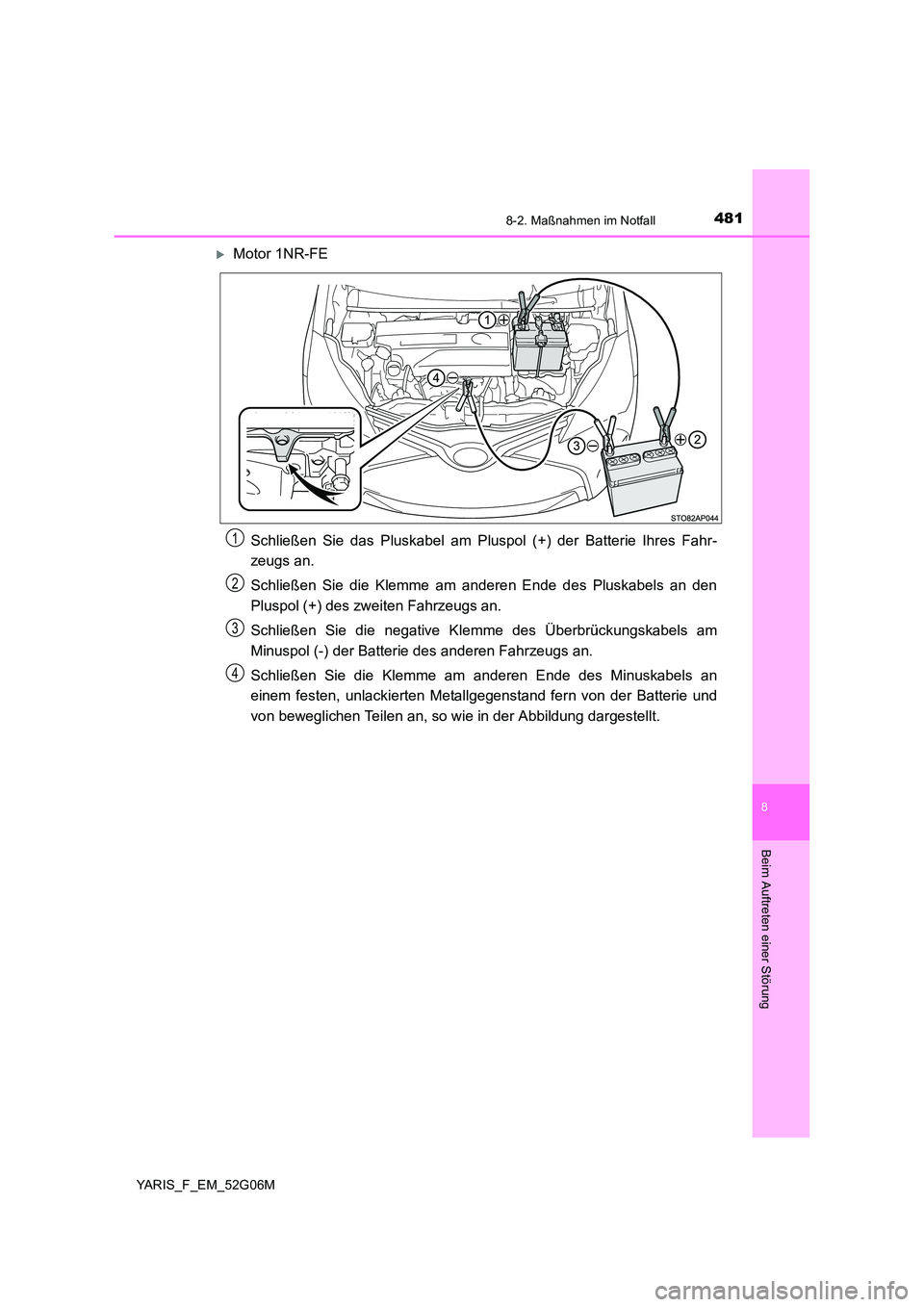

Motor 1NR-FE
Schließen Sie das Pluskabel am Pluspol (+) der Batterie Ihres Fahr-
zeugs an.
Schließen Sie die Klemme am anderen Ende des Pluskabels an den
Pluspol (+) des zweiten Fahrzeugs an.
Schließen Sie die negative Kle mme des Überbrückungskabels am
Minuspol (-) der Batterie des anderen Fahrzeugs an.
Schließen Sie die Klemme am anderen Ende des Minuskabels an
einem festen, unlackierten Metallgegenstand fern von der Batterie und
von beweglichen Teilen an, so wie in der Abbildung dargestellt.
1
2
3
4

4828-2. Maßnahmen im Notfall
YARIS_F_EM_52G06M

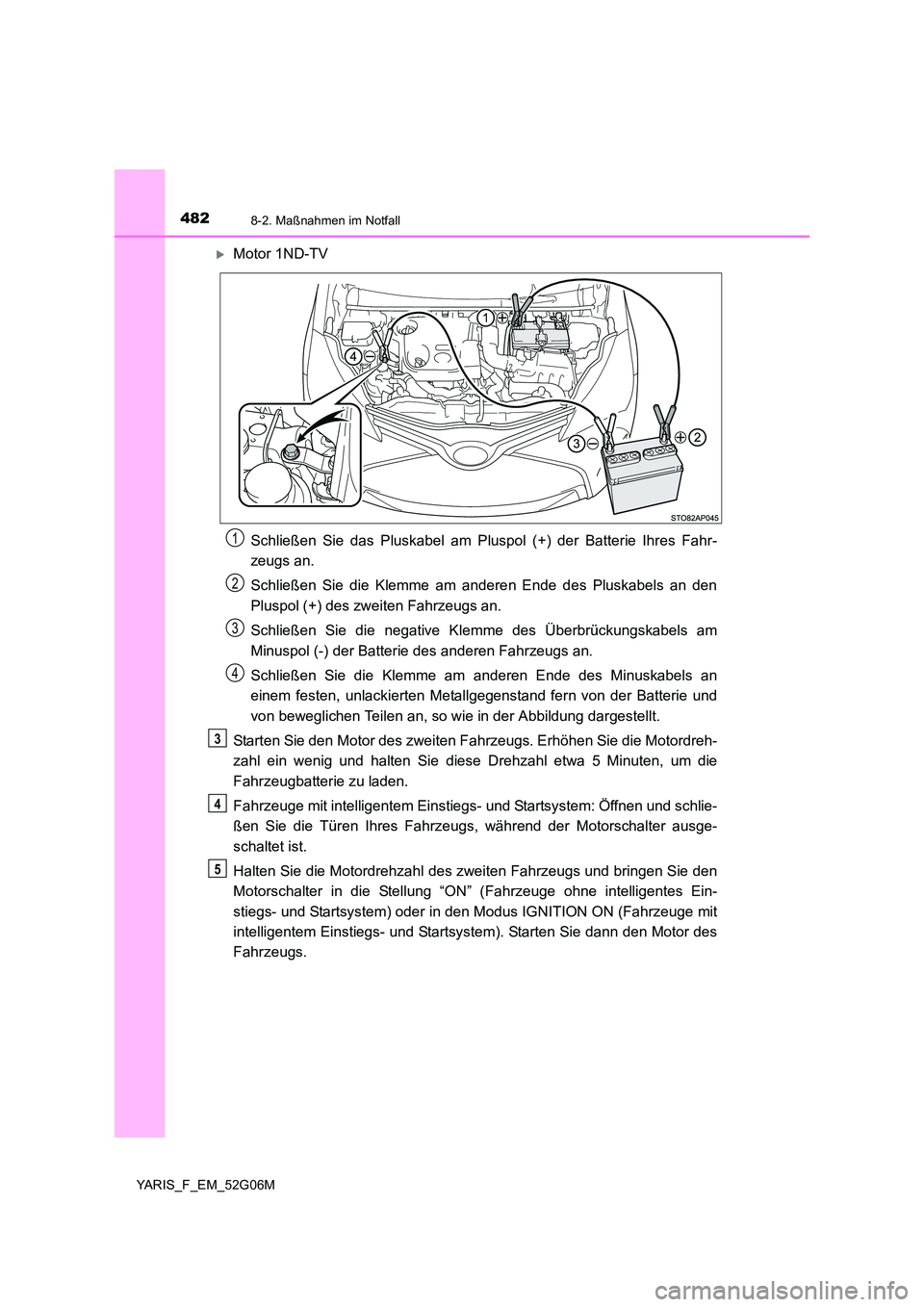

Motor 1ND-TV
Schließen Sie das Pluskabel am Pluspol (+) der Batterie Ihres Fahr-
zeugs an.
Schließen Sie die Klemme am anderen Ende des Pluskabels an den
Pluspol (+) des zweiten Fahrzeugs an.
Schließen Sie die negative Kle mme des Überbrückungskabels am
Minuspol (-) der Batterie des anderen Fahrzeugs an.
Schließen Sie die Klemme am anderen Ende des Minuskabels an
einem festen, unlackierten Metallgegenstand fern von der Batterie und
von beweglichen Teilen an, so wie in der Abbildung dargestellt.
Starten Sie den Motor des zweiten Fahrzeugs. Erhöhen Sie die Motordreh-
zahl ein wenig und halten Sie diese Drehzahl etwa 5 Minuten, um die
Fahrzeugbatterie zu laden.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Öffnen und schlie-
ßen Sie die Türen Ihres Fahrzeugs, während der Motorschalter ausge-
schaltet ist.
Halten Sie die Motordrehzahl des zweiten Fahrzeugs und bringen Sie den
Motorschalter in die Stellung “ON” (Fahrzeuge ohne intelligentes Ein-
stiegs- und Startsystem) oder in den Modus IGNITION ON (Fahrzeuge mit
intelligentem Einstiegs- und Startsystem). Starten Sie dann den Motor des
Fahrzeugs.
1
2
3
4
3
4
5

4838-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_F_EM_52G06M

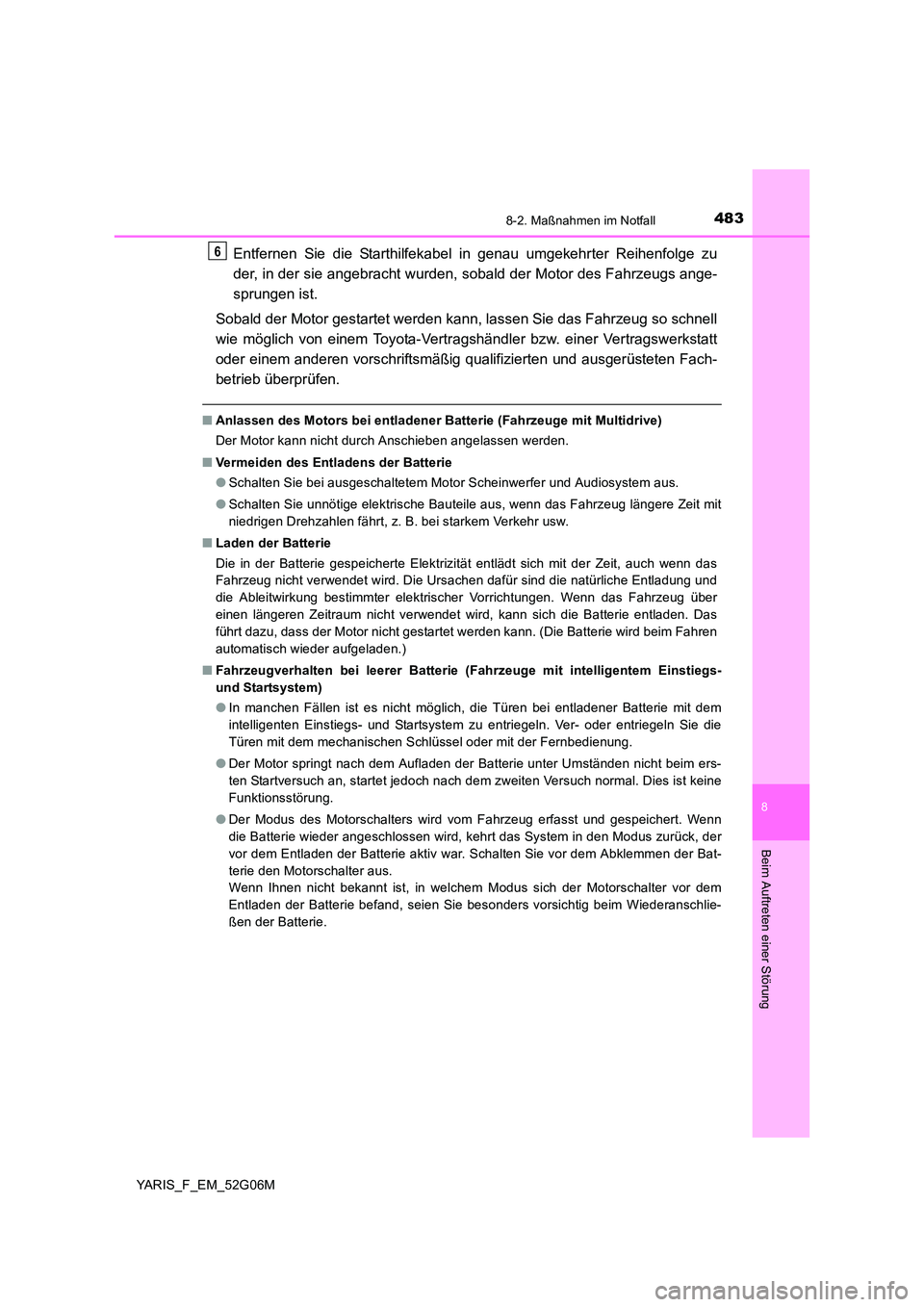

Entfernen Sie die Starthilfekabel in genau umgekehrter Reihenfolge zu
der, in der sie angebracht wurden, sobald der Motor des Fahrzeugs ange-
sprungen ist.
Sobald der Motor gestartet werden kann, lassen Sie das Fahrzeug so schnell
wie möglich von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fach-
betrieb überprüfen.
■ Anlassen des Motors bei entladener Batterie (Fahrzeuge mit Multidrive)
Der Motor kann nicht durch Anschieben angelassen werden.
■ Vermeiden des Entladens der Batterie
● Schalten Sie bei ausgeschaltetem Motor Scheinwerfer und Audiosystem aus.
● Schalten Sie unnötige elektrische Bauteile aus, wenn das Fahrzeug längere Zeit mit
niedrigen Drehzahlen fährt, z. B. bei starkem Verkehr usw.
■ Laden der Batterie
Die in der Batterie gespeicherte Elektrizität entlädt sich mit der Zeit, auch wenn das
Fahrzeug nicht verwendet wird. Die Ursachen dafür sind die natürliche Entladung und
die Ableitwirkung bestimmter elektrischer Vorrichtungen. Wenn das Fahrzeug über
einen längeren Zeitraum nicht verwendet wird, kann sich die Batterie entladen. Das
führt dazu, dass der Motor nicht gestartet werden kann. (Die Batterie wird beim Fahren
automatisch wieder aufgeladen.)
■ Fahrzeugverhalten bei leerer Batterie (Fahrzeuge mit intelligentem Einstiegs-
und Startsystem)
● In manchen Fällen ist es nicht möglich, die Türen bei entladener Batterie mit dem
intelligenten Einstiegs- und Startsystem zu entriegeln. Ver- oder entriegeln Sie die
Türen mit dem mechanischen Schlüssel oder mit der Fernbedienung.
● Der Motor springt nach dem Aufladen der Batterie unter Umständen nicht beim ers-
ten Startversuch an, startet jedoch nach dem zweiten Versuch normal. Dies ist keine
Funktionsstörung.
● Der Modus des Motorschalters wird vom Fahrzeug erfasst und gespeichert. Wenn
die Batterie wieder angeschlossen wird, kehrt das System in den Modus zurück, der
vor dem Entladen der Batterie aktiv war. Schalten Sie vor dem Abklemmen der Bat-
terie den Motorschalter aus.
Wenn Ihnen nicht bekannt ist, in welchem Modus sich der Motorschalter vor dem
Entladen der Batterie befand, seien Sie besonders vorsichtig beim Wiederanschlie-
ßen der Batterie.
6

4848-2. Maßnahmen im Notfall
YARIS_F_EM_52G06M

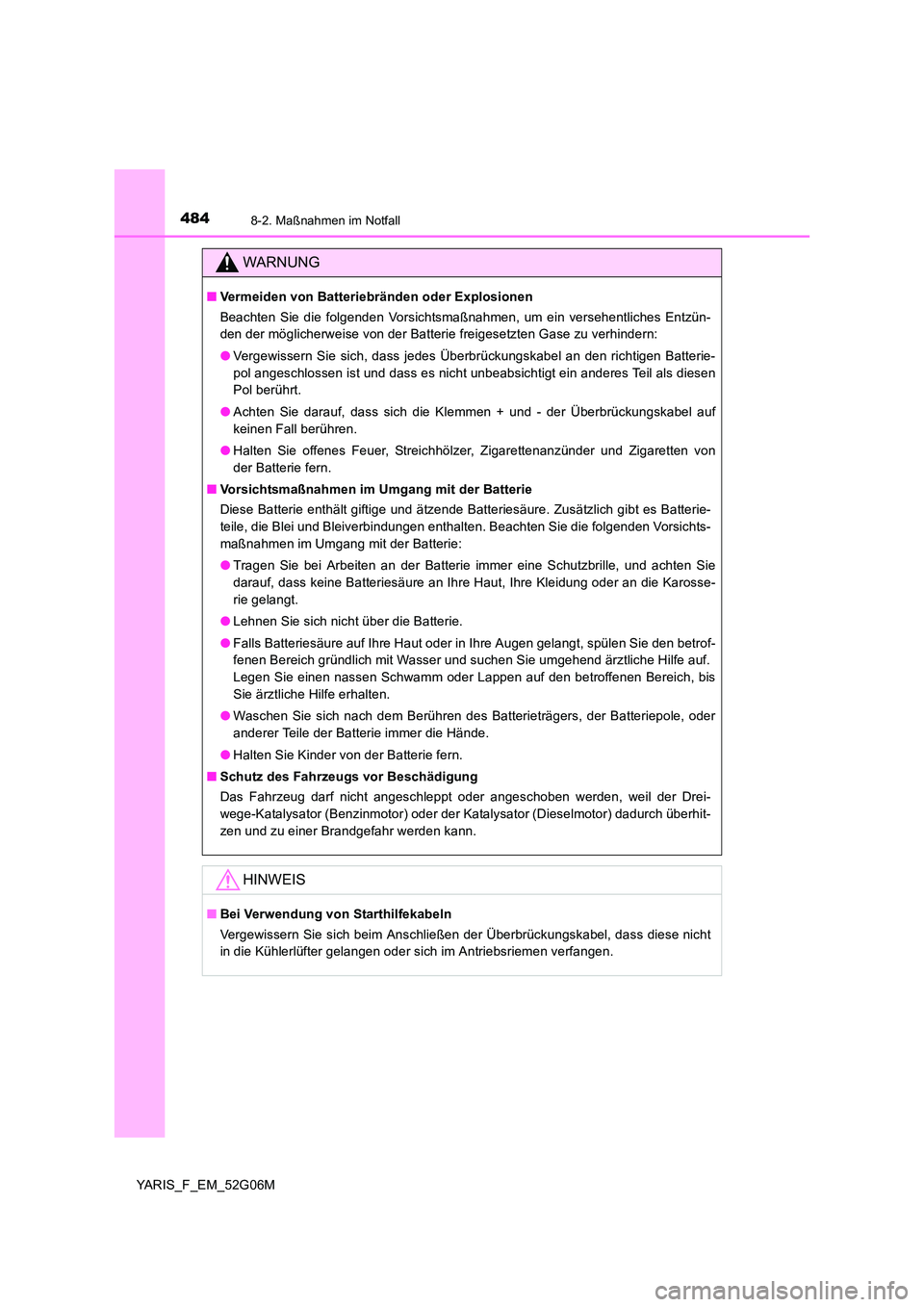

WARNUNG
■Vermeiden von Batteriebränden oder Explosionen
Beachten Sie die folgenden Vorsichtsmaßnahmen, um ein versehentliches Entzün-
den der möglicherweise von der Batterie freigesetzten Gase zu verhindern:
● Vergewissern Sie sich, dass jedes Überbrückungskabel an den richtigen Batterie-
pol angeschlossen ist und dass es nicht unbeabsichtigt ein anderes Teil als diesen
Pol berührt.
● Achten Sie darauf, dass sich die Klemmen + und - der Überbrückungskabel auf
keinen Fall berühren.
● Halten Sie offenes Feuer, Streichhölzer, Zigarettenanzünder und Zigaretten von
der Batterie fern.
■ Vorsichtsmaßnahmen im Umgang mit der Batterie
Diese Batterie enthält giftige und ätzende Batteriesäure. Zusätzlich gibt es Batterie-
teile, die Blei und Bleiverbindungen enthalten. Beachten Sie die folgenden Vorsichts-
maßnahmen im Umgang mit der Batterie:
● Tragen Sie bei Arbeiten an der Batterie immer eine Schutzbrille, und achten Sie
darauf, dass keine Batteriesäure an Ihre Haut, Ihre Kleidung oder an die Karosse-
rie gelangt.
● Lehnen Sie sich nicht über die Batterie.
● Falls Batteriesäure auf Ihre Haut oder in Ihre Augen gelangt, spülen Sie den betrof-
fenen Bereich gründlich mit Wasser und suchen Sie umgehend ärztliche Hilfe auf.
Legen Sie einen nassen Schwamm oder Lappen auf den betroffenen Bereich, bis
Sie ärztliche Hilfe erhalten.
● Waschen Sie sich nach dem Berühren des Batterieträgers, der Batteriepole, oder
anderer Teile der Batterie immer die Hände.
● Halten Sie Kinder von der Batterie fern.
■ Schutz des Fahrzeugs vor Beschädigung
Das Fahrzeug darf nicht angeschleppt oder angeschoben werden, weil der Drei-
wege-Katalysator (Benzinmotor) oder der Katalysator (Dieselmotor) dadurch überhit-
zen und zu einer Brandgefahr werden kann.
HINWEIS
■ Bei Verwendung von Starthilfekabeln
Vergewissern Sie sich beim Anschließen der Überbrückungskabel, dass diese nicht
in die Kühlerlüfter gelangen oder sich im Antriebsriemen verfangen.

4858-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_F_EM_52G06M

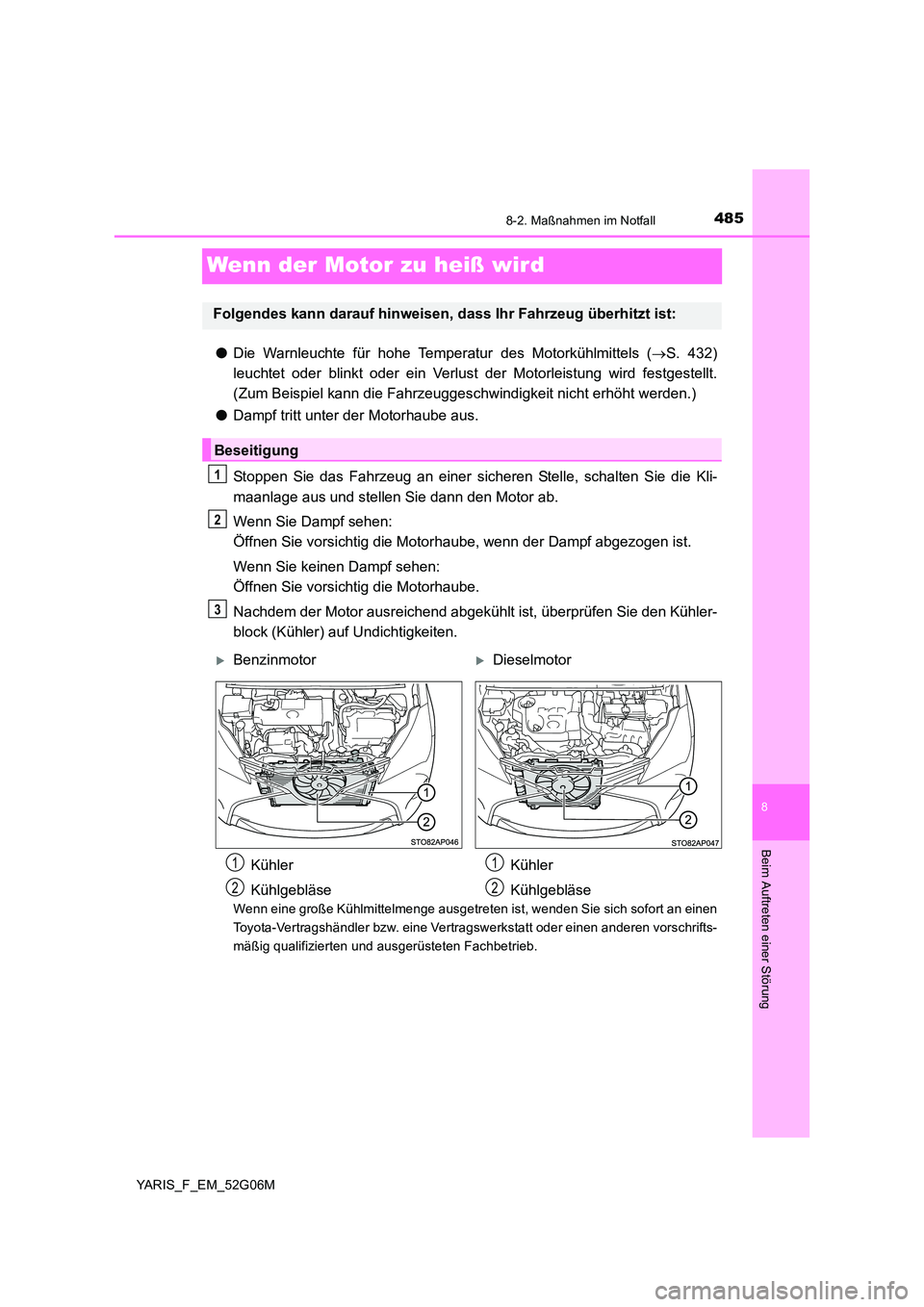

Wenn der Motor zu heiß wird
●Die Warnleuchte für hohe Temperatur des Motorkühlmittels (S. 432)
leuchtet oder blinkt oder ein Verlus t der Motorleistung wird festgestellt.
(Zum Beispiel kann die Fahrzeuggesch windigkeit nicht erhöht werden.)
● Dampf tritt unter der Motorhaube aus.
Stoppen Sie das Fahrzeug an einer sicheren Stelle, schalten Sie die Kli-
maanlage aus und stellen Sie dann den Motor ab.
Wenn Sie Dampf sehen:
Öffnen Sie vorsichtig die Motorhaube, wenn der Dampf abgezogen ist.
Wenn Sie keinen Dampf sehen:
Öffnen Sie vorsichtig die Motorhaube.
Nachdem der Motor ausreichend abgekühlt ist, überprüfen Sie den Kühler-
block (Kühler) auf Undichtigkeiten.
Wenn eine große Kühlmittelmenge ausgetreten ist, wenden Sie sich sofort an einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb.
Folgendes kann darauf hinweisen, dass Ihr Fahrzeug überhitzt ist:
Beseitigung
1
2
3
BenzinmotorDieselmotor
Kühler
Kühlgebläse
Kühler
Kühlgebläse
1
2
1
2

4868-2. Maßnahmen im Notfall
YARIS_F_EM_52G06M

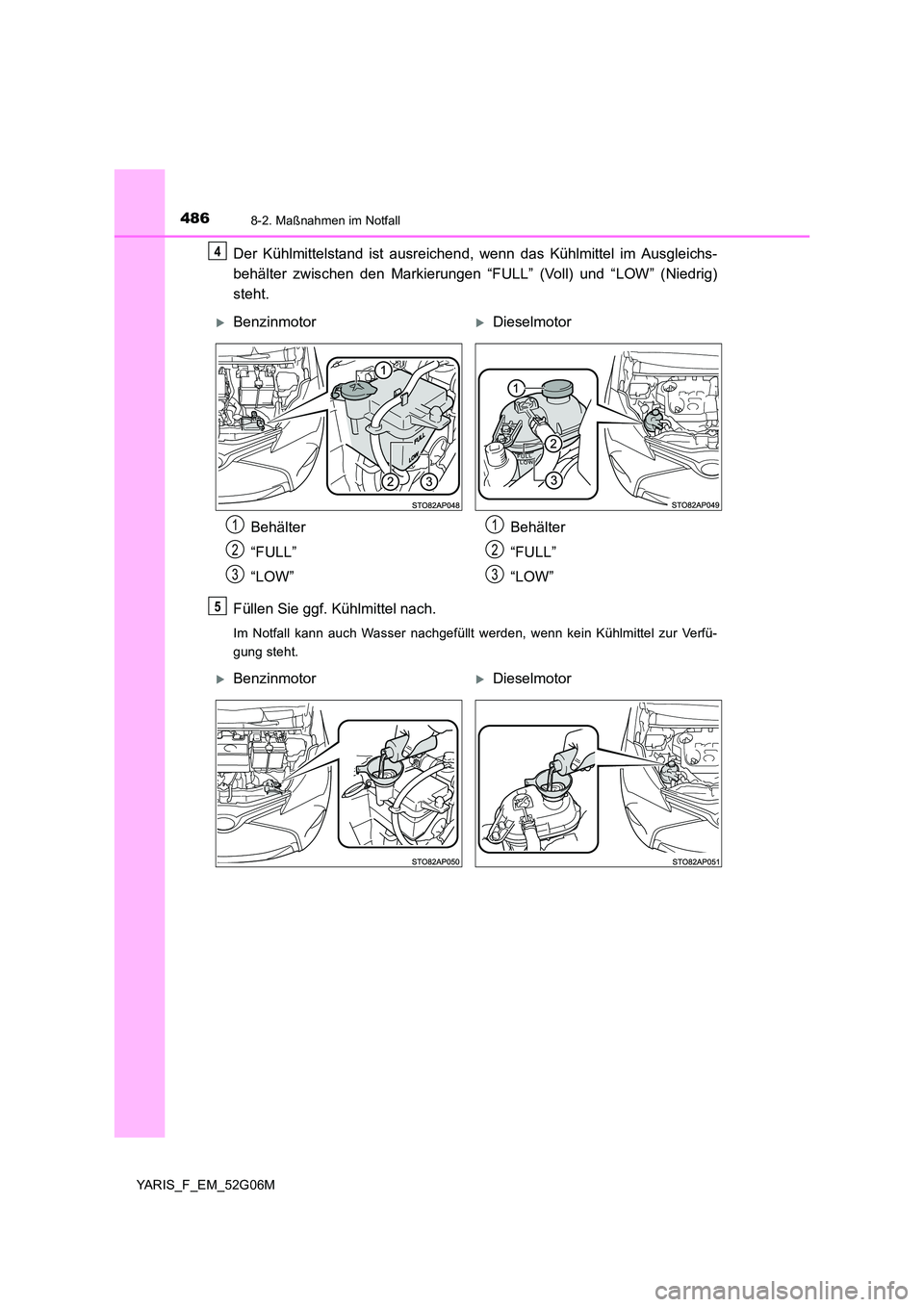

Der Kühlmittelstand ist ausreichend, wenn das Kühlmittel im Ausgleichs-
behälter zwischen den Markierungen “FULL” (Voll) und “LOW” (Niedrig)
steht.
Füllen Sie ggf. Kühlmittel nach.
Im Notfall kann auch Wasser nachgefüllt werden, wenn kein Kühlmittel zur Verfü-
gung steht.
4
BenzinmotorDieselmotor
Behälter
“FULL”
“LOW”
Behälter
“FULL”
“LOW”
1
2
3
1
2
3
5
BenzinmotorDieselmotor

4878-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_F_EM_52G06M

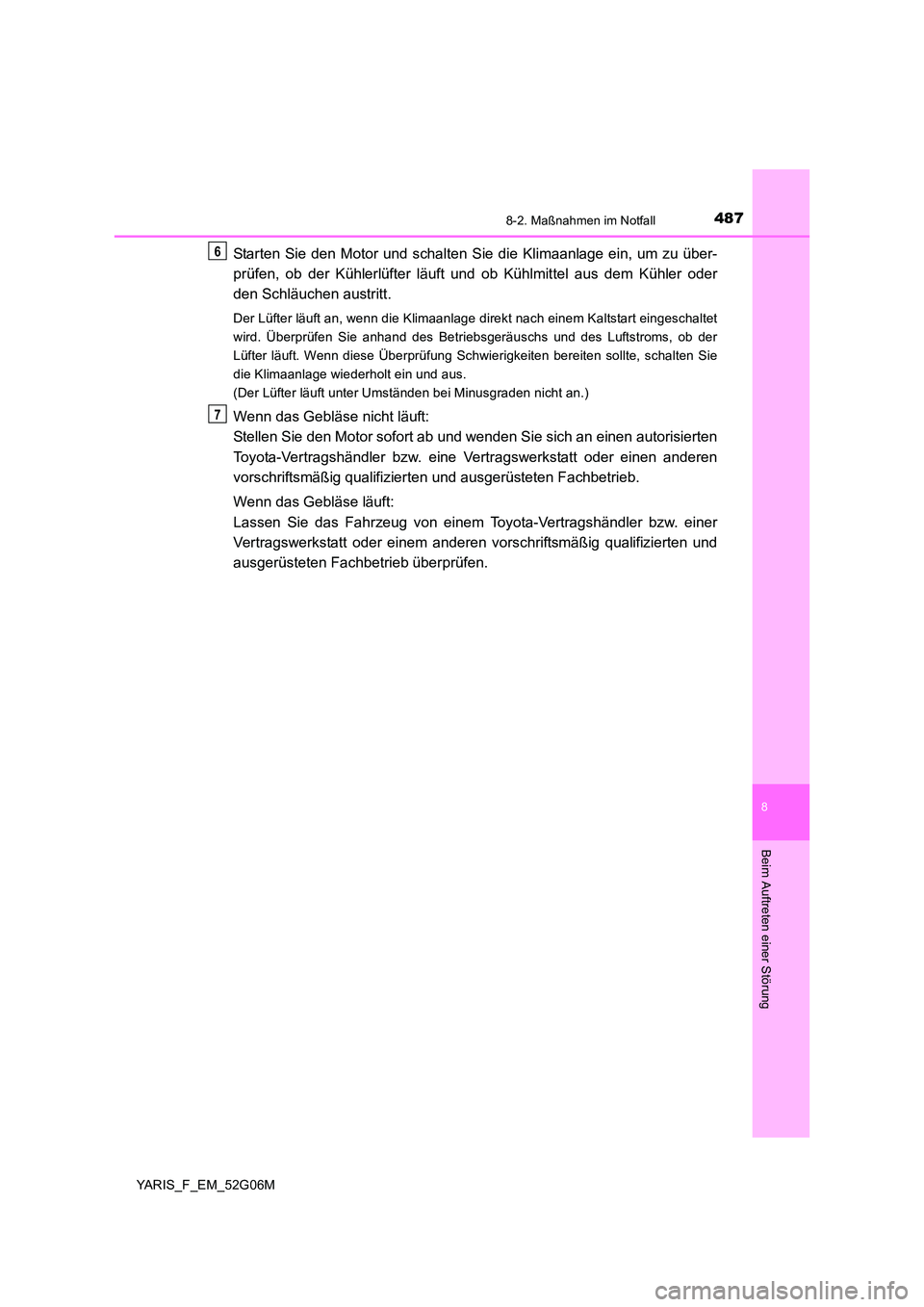

Starten Sie den Motor und schalten Sie die Klimaanlage ein, um zu über-
prüfen, ob der Kühlerlüfter läuft und ob Kühlmittel aus dem Kühler oder
den Schläuchen austritt.
Der Lüfter läuft an, wenn die Klimaanlage direkt nach einem Kaltstart eingeschaltet
wird. Überprüfen Sie anhand des Betriebsgeräuschs und des Luftstroms, ob der
Lüfter läuft. Wenn diese Überprüfung Schwierigkeiten bereiten sollte, schalten Sie
die Klimaanlage wiederholt ein und aus.
(Der Lüfter läuft unter Umständen bei Minusgraden nicht an.)
Wenn das Gebläse nicht läuft:
Stellen Sie den Motor sofort ab und wenden Sie sich an einen autorisierten
Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
Wenn das Gebläse läuft:
Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb überprüfen.
6
7

4888-2. Maßnahmen im Notfall
YARIS_F_EM_52G06M

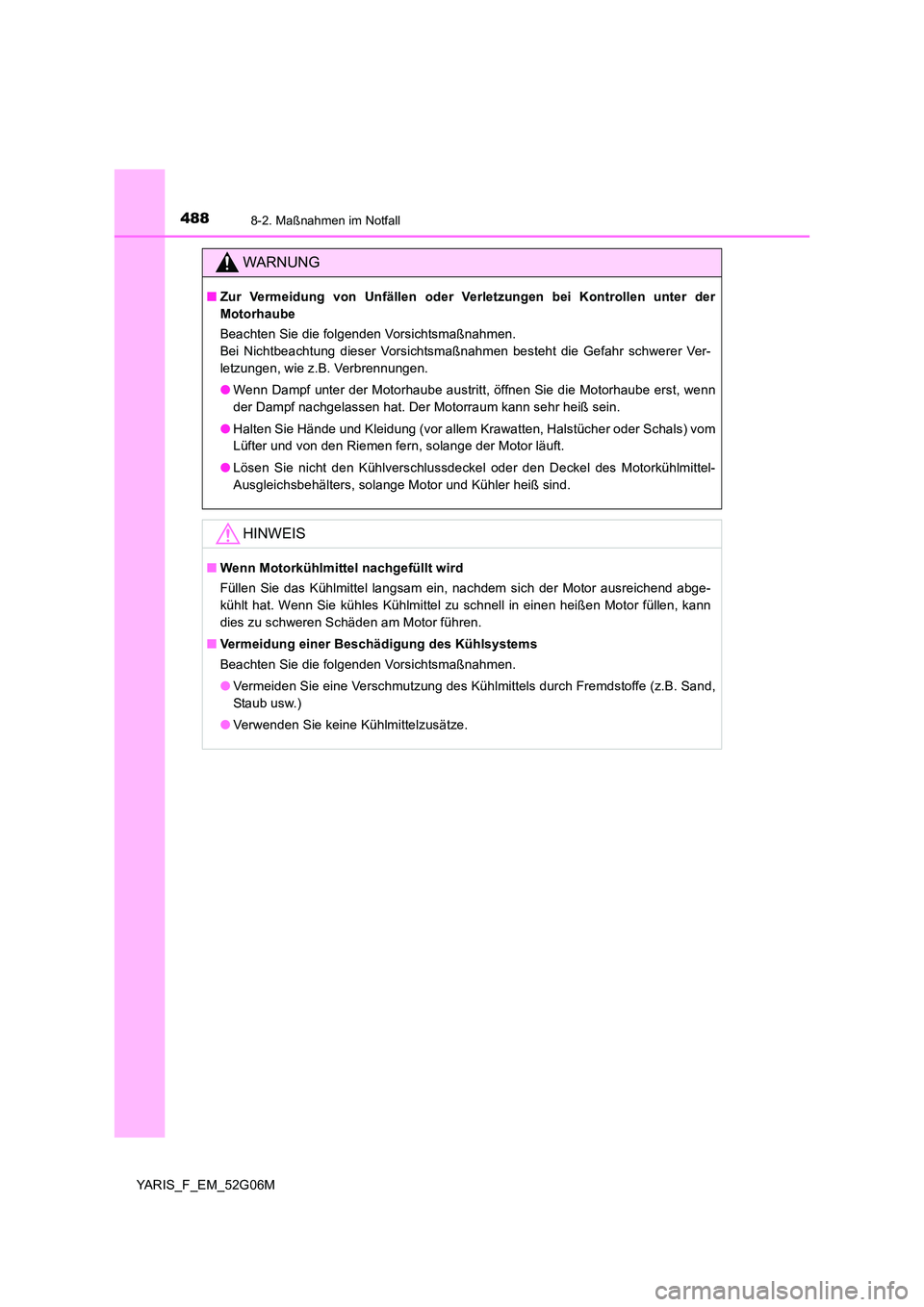

WARNUNG
■Zur Vermeidung von Unfällen oder Verletzungen bei Kontrollen unter der
Motorhaube
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr schwerer Ver-
letzungen, wie z.B. Verbrennungen.
● Wenn Dampf unter der Motorhaube austritt, öffnen Sie die Motorhaube erst, wenn
der Dampf nachgelassen hat. Der Motorraum kann sehr heiß sein.
● Halten Sie Hände und Kleidung (vor allem Krawatten, Halstücher oder Schals) vom
Lüfter und von den Riemen fern, solange der Motor läuft.
● Lösen Sie nicht den Kühlverschlussdeckel oder den Deckel des Motorkühlmittel-
Ausgleichsbehälters, solange Motor und Kühler heiß sind.
HINWEIS
■ Wenn Motorkühlmittel nachgefüllt wird
Füllen Sie das Kühlmittel langsam ein, nachdem sich der Motor ausreichend abge-
kühlt hat. Wenn Sie kühles Kühlmittel zu schnell in einen heißen Motor füllen, kann
dies zu schweren Schäden am Motor führen.
■ Vermeidung einer Beschädigung des Kühlsystems
Beachten Sie die folgenden Vorsichtsmaßnahmen.
● Vermeiden Sie eine Verschmutzung des Kühlmittels durch Fremdstoffe (z.B. Sand,
Staub usw.)
● Verwenden Sie keine Kühlmittelzusätze.

4898-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_F_EM_52G06M

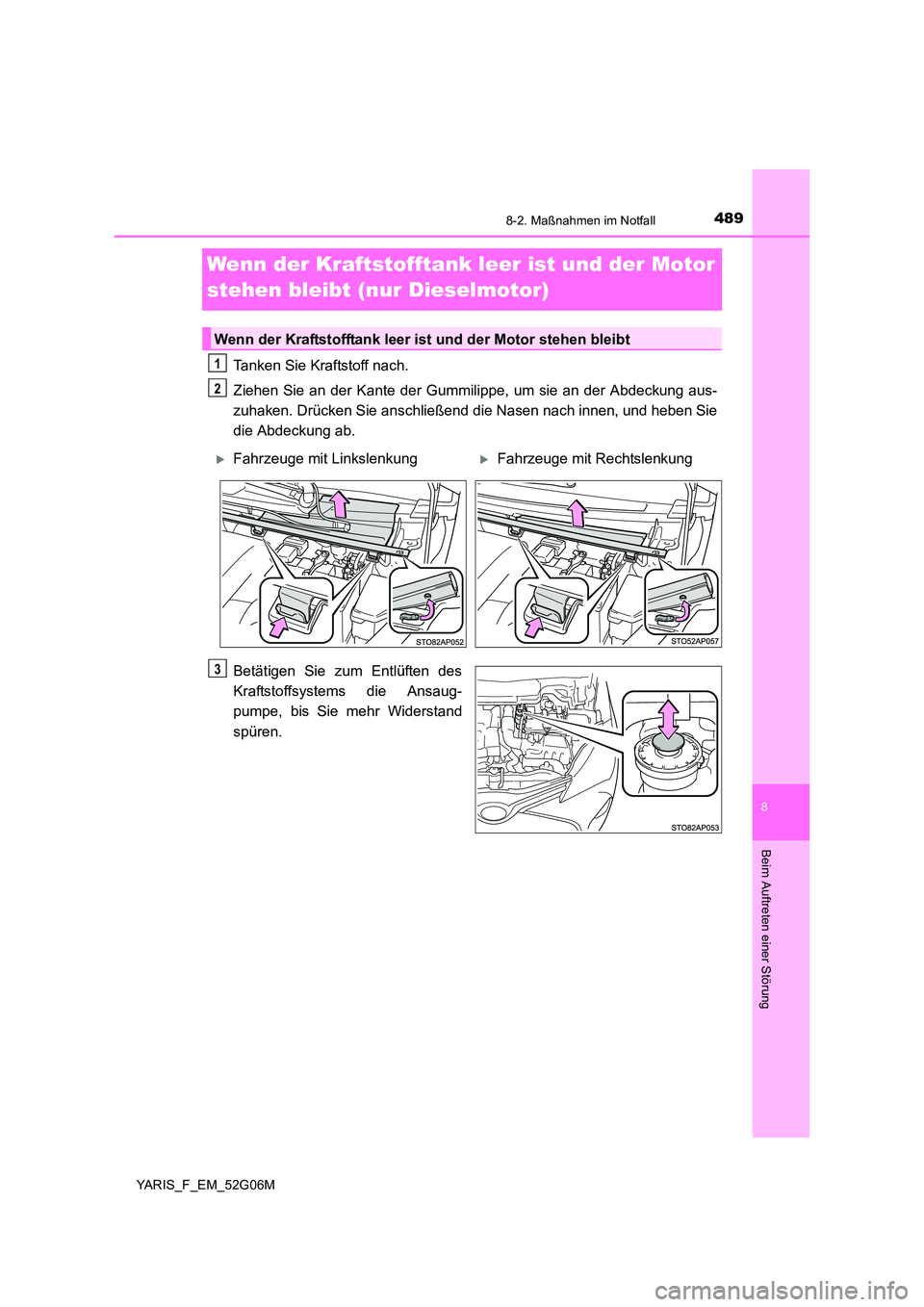

Wenn der Kraftstofftank leer ist und der Motor
stehen bleibt (nur Dieselmotor)
Tanken Sie Kraftstoff nach.
Ziehen Sie an der Kante der Gummilippe, um sie an der Abdeckung aus-
zuhaken. Drücken Sie anschließend die Nasen nach innen, und heben Sie
die Abdeckung ab.
Betätigen Sie zum Entlüften des
Kraftstoffsystems die Ansaug-
pumpe, bis Sie mehr Widerstand
spüren.
Wenn der Kraftstofftank leer ist und der Motor stehen bleibt
1
2
Fahrzeuge mit LinkslenkungFahrzeuge mit Rechtslenkung
3

4908-2. Maßnahmen im Notfall
YARIS_F_EM_52G06M

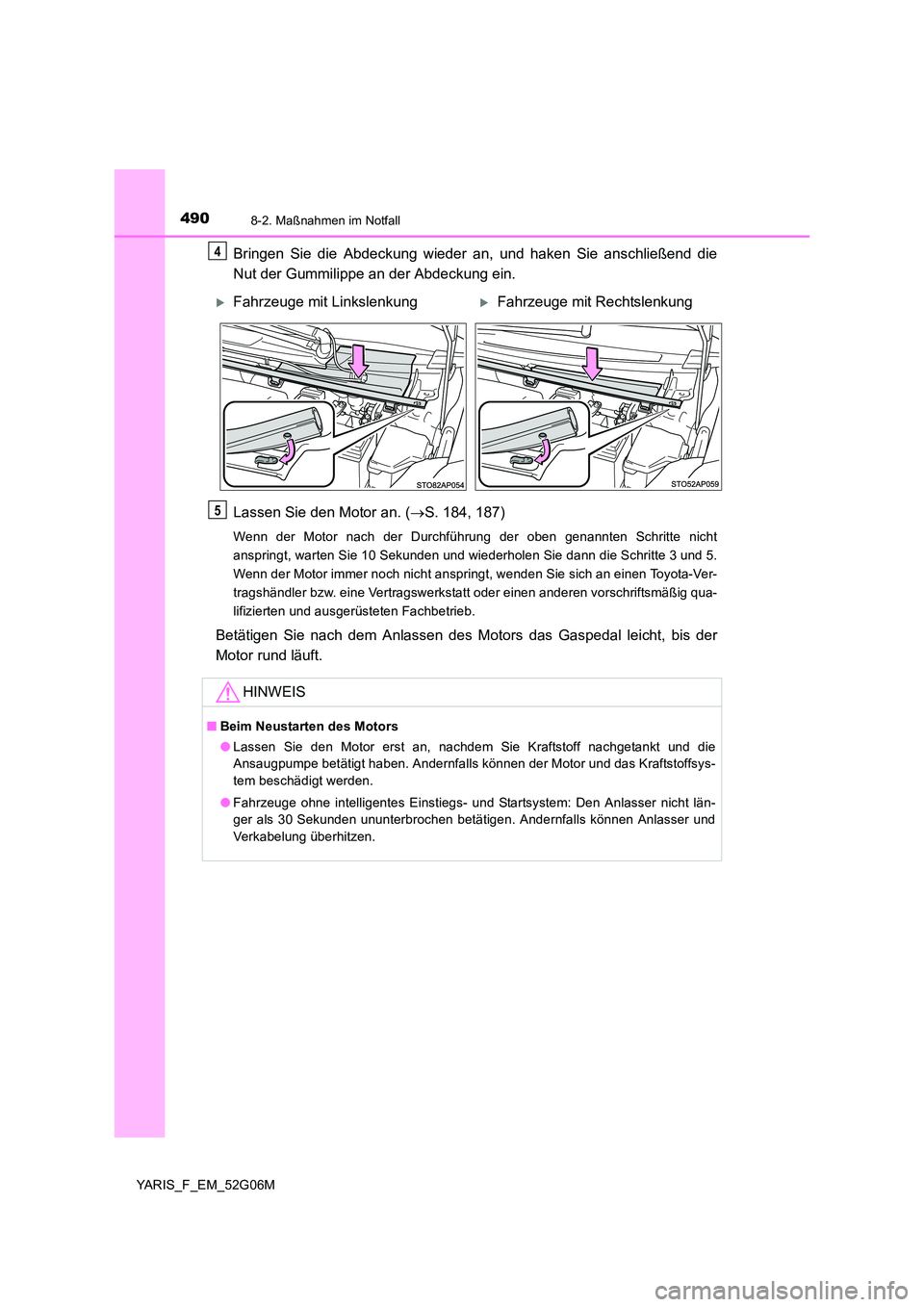

Bringen Sie die Abdeckung wieder an, und haken Sie anschließend die
Nut der Gummilippe an der Abdeckung ein.
Lassen Sie den Motor an. ( S. 184, 187)
Wenn der Motor nach der Durchführung der oben genannten Schritte nicht
anspringt, warten Sie 10 Sekunden und wiederholen Sie dann die Schritte 3 und 5.
Wenn der Motor immer noch nicht anspringt, wenden Sie sich an einen Toyota-Ver-
tragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qua-
lifizierten und ausgerüsteten Fachbetrieb.
Betätigen Sie nach dem Anlassen des Motors das Gaspedal leicht, bis der
Motor rund läuft.
4
Fahrzeuge mit LinkslenkungFahrzeuge mit Rechtslenkung
HINWEIS
■ Beim Neustarten des Motors
● Lassen Sie den Motor erst an, nachdem Sie Kraftstoff nachgetankt und die
Ansaugpumpe betätigt haben. Andernfalls können der Motor und das Kraftstoffsys-
tem beschädigt werden.
● Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Den Anlasser nicht län-
ger als 30 Sekunden ununterbrochen betätigen. Andernfalls können Anlasser und
Verkabelung überhitzen.
5
