5019-1. Technische Daten
9
Technische Daten des Fahrzeugs
YARIS_F_EM_52G06M

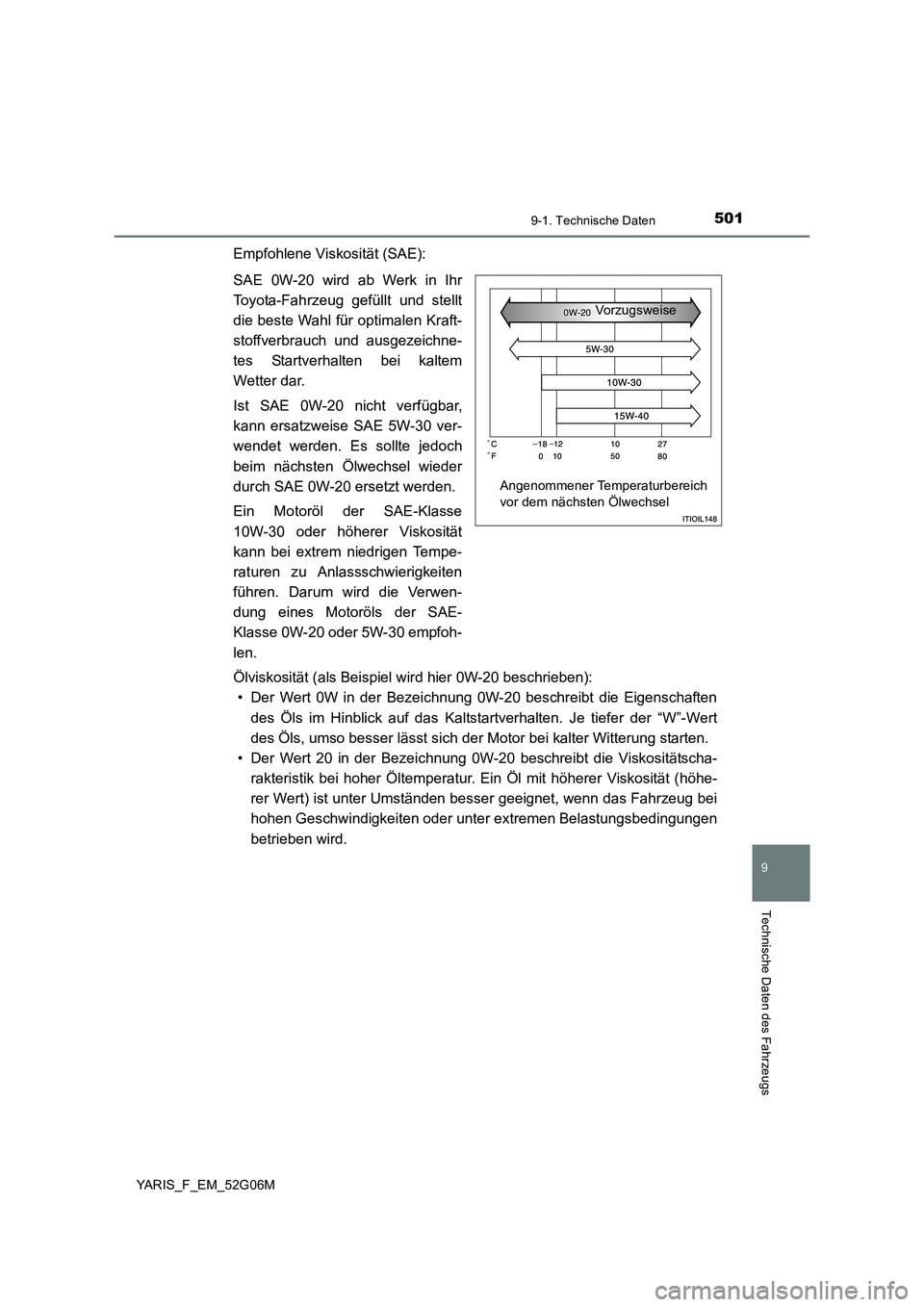

Empfohlene Viskosität (SAE):
SAE 0W-20 wird ab Werk in Ihr
Toyota-Fahrzeug gefüllt und stellt
die beste Wahl für optimalen Kraft-
stoffverbrauch und ausgezeichne-
tes Startverhalten bei kaltem
Wetter dar.
Ist SAE 0W-20 nicht verfügbar,
kann ersatzweise SAE 5W-30 ver-
wendet werden. Es sollte jedoch
beim nächsten Ölwechsel wieder
durch SAE 0W-20 ersetzt werden.
Ein Motoröl der SAE-Klasse
10W-30 oder höherer Viskosität
kann bei extrem niedrigen Tempe-
raturen zu Anlassschwierigkeiten
führen. Darum wird die Verwen-
dung eines Motoröls der SAE-
Klasse 0W-20 oder 5W-30 empfoh-
len.
Ölviskosität (als Beispiel wird hier 0W-20 beschrieben):
• Der Wert 0W in der Bezeichnung 0W-20 beschreibt die Eigenschaften
des Öls im Hinblick auf das Kaltstartverhalten. Je tiefer der “W”-Wert
des Öls, umso besser lässt sich der Motor bei kalter Witterung starten.
• Der Wert 20 in der Bezeichnung 0W-20 beschreibt die Viskositätscha-
rakteristik bei hoher Öltemperatur. Ein Öl mit höherer Viskosität (höhe-
rer Wert) ist unter Umständen besser geeignet, wenn das Fahrzeug bei
hohen Geschwindigkeiten oder unter extremen Belastungsbedingungen
betrieben wird.
Angenommener Temperaturbereich
vor dem nächsten Ölwechsel
Vo r z u g s w e i s e

5029-1. Technische Daten
YARIS_F_EM_52G06M

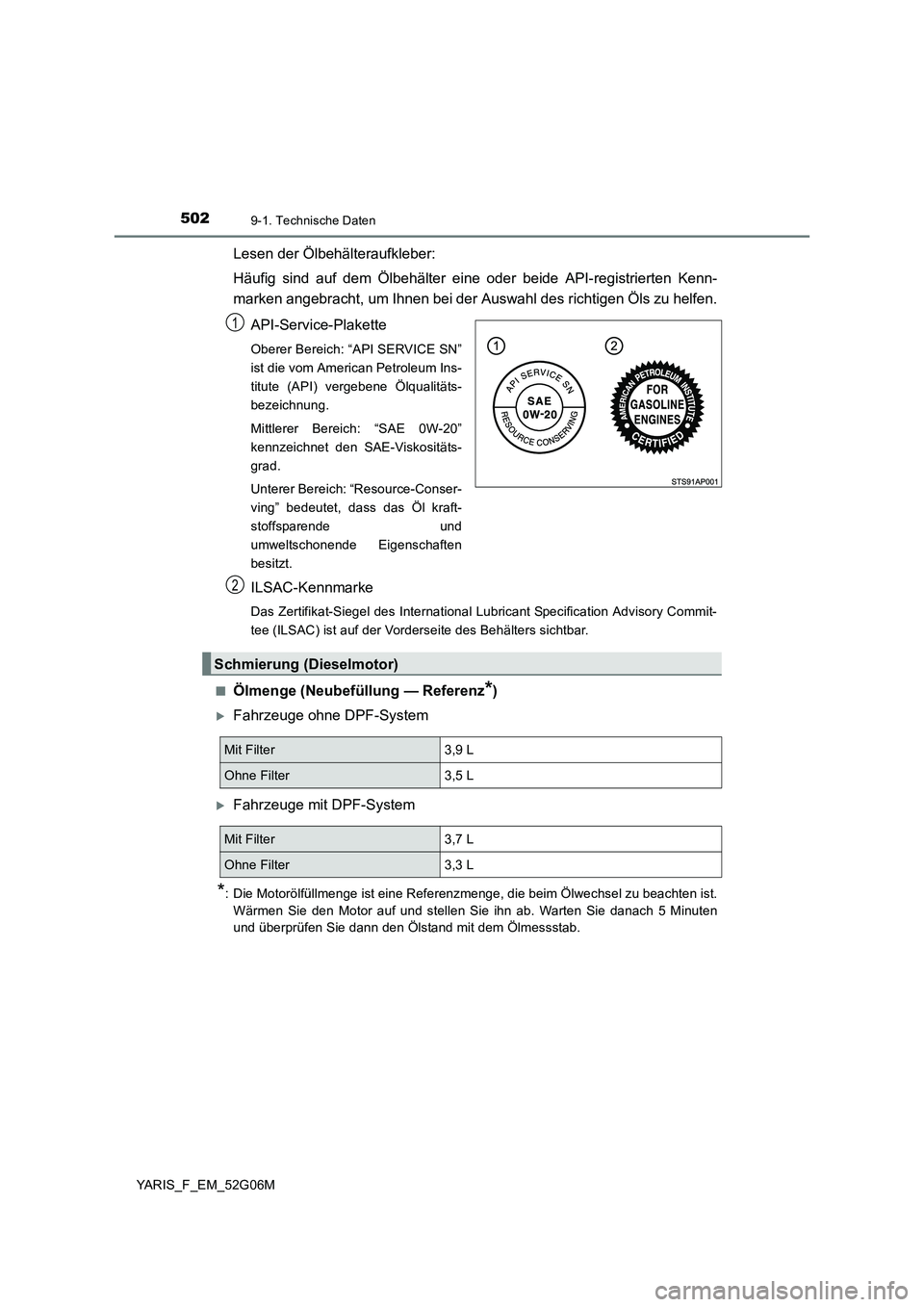

Lesen der Ölbehälteraufkleber:
Häufig sind auf dem Ölbehälter eine oder beide API-registrierten Kenn-
marken angebracht, um Ihnen bei der Auswahl des richtigen Öls zu helfen.
API-Service-Plakette
Oberer Bereich: “API SERVICE SN”
ist die vom American Petroleum Ins-
titute (API) vergebene Ölqualitäts-
bezeichnung.
Mittlerer Bereich: “SAE 0W-20”
kennzeichnet den SAE-Viskositäts-
grad.
Unterer Bereich: “Resource-Conser-
ving” bedeutet, dass das Öl kraft-
stoffsparende und
umweltschonende Eigenschaften
besitzt.
ILSAC-Kennmarke
Das Zertifikat-Siegel des International Lubricant Specification Advisory Commit-
tee (ILSAC) ist auf der Vorderseite des Behälters sichtbar.
■Ölmenge (Neubefüllung — Referenz*)
Fahrzeuge ohne DPF-System
Fahrzeuge mit DPF-System
*: Die Motorölfüllmenge ist eine Referenzmenge, die beim Ölwechsel zu beachten ist.
Wärmen Sie den Motor auf und stellen Sie ihn ab. Warten Sie danach 5 Minuten
und überprüfen Sie dann den Ölstand mit dem Ölmessstab.
1
2
Schmierung (Dieselmotor)
Mit Filter 3,9 L
Ohne Filter 3,5 L
Mit Filter 3,7 L
Ohne Filter 3,3 L

5039-1. Technische Daten
9
Technische Daten des Fahrzeugs
YARIS_F_EM_52G06M

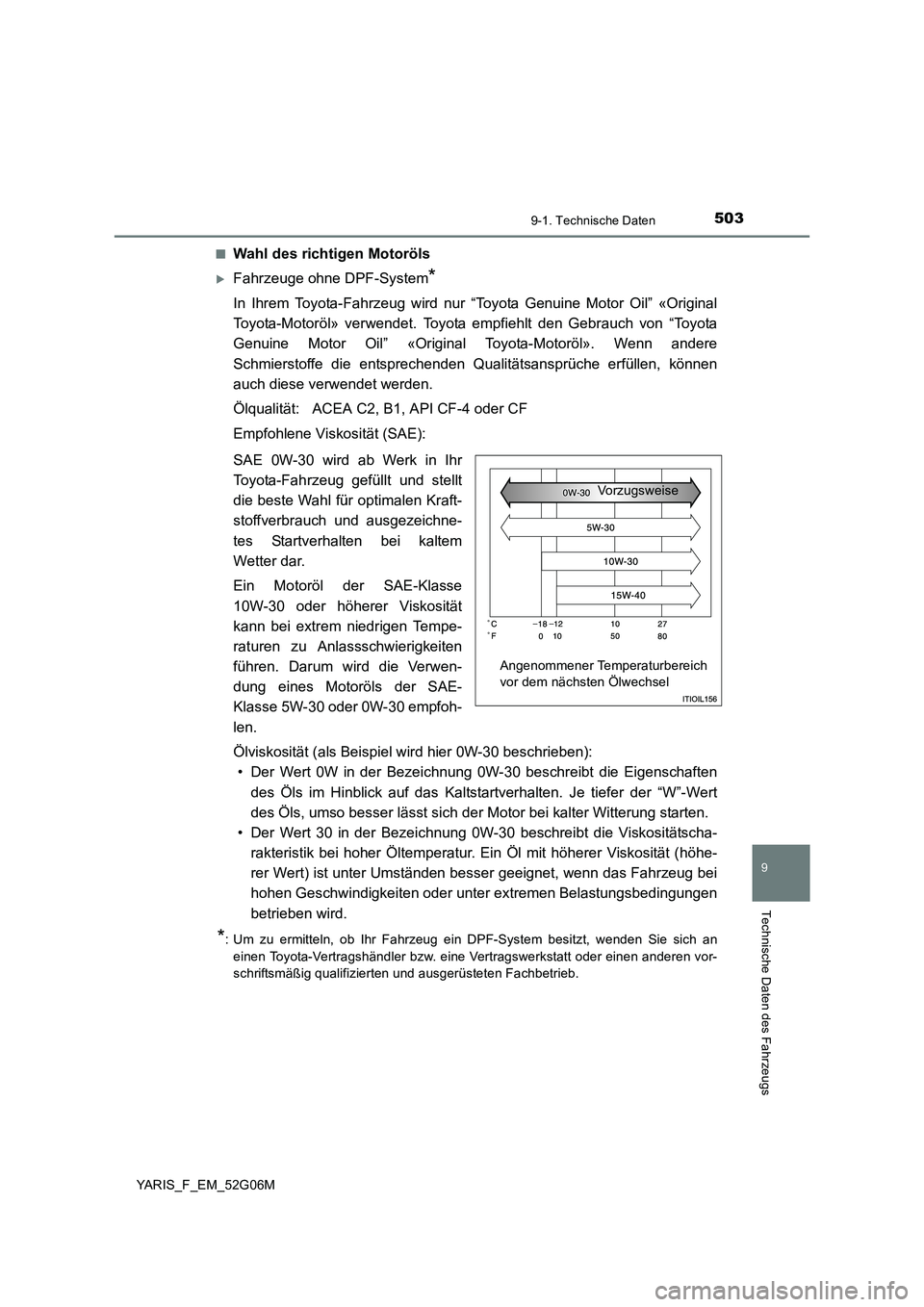

■Wahl des richtigen Motoröls
Fahrzeuge ohne DPF-System*
In Ihrem Toyota-Fahrzeug wird nur “Toyota Genuine Motor Oil” «Original
Toyota-Motoröl» verwendet. Toyota empfiehlt den Gebrauch von “Toyota
Genuine Motor Oil” «Original Toyota-Motoröl». Wenn andere
Schmierstoffe die entsprechenden Qualitätsansprüche erfüllen, können
auch diese verwendet werden.
Ölqualität: ACEA C2, B1, API CF-4 oder CF
Empfohlene Viskosität (SAE):
SAE 0W-30 wird ab Werk in Ihr
Toyota-Fahrzeug gefüllt und stellt
die beste Wahl für optimalen Kraft-
stoffverbrauch und ausgezeichne-
tes Startverhalten bei kaltem
Wetter dar.
Ein Motoröl der SAE-Klasse
10W-30 oder höherer Viskosität
kann bei extrem niedrigen Tempe-
raturen zu Anlassschwierigkeiten
führen. Darum wird die Verwen-
dung eines Motoröls der SAE-
Klasse 5W-30 oder 0W-30 empfoh-
len.
Ölviskosität (als Beispiel wird hier 0W-30 beschrieben):
• Der Wert 0W in der Bezeichnung 0W-30 beschreibt die Eigenschaften
des Öls im Hinblick auf das Kaltstartverhalten. Je tiefer der “W”-Wert
des Öls, umso besser lässt sich der Motor bei kalter Witterung starten.
• Der Wert 30 in der Bezeichnung 0W-30 beschreibt die Viskositätscha-
rakteristik bei hoher Öltemperatur. Ein Öl mit höherer Viskosität (höhe-
rer Wert) ist unter Umständen besser geeignet, wenn das Fahrzeug bei
hohen Geschwindigkeiten oder unter extremen Belastungsbedingungen
betrieben wird.
*: Um zu ermitteln, ob Ihr Fahrzeug ein DPF-System besitzt, wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
Angenommener Temperaturbereich
vor dem nächsten Ölwechsel
Vorzugsweise

5049-1. Technische Daten
YARIS_F_EM_52G06M

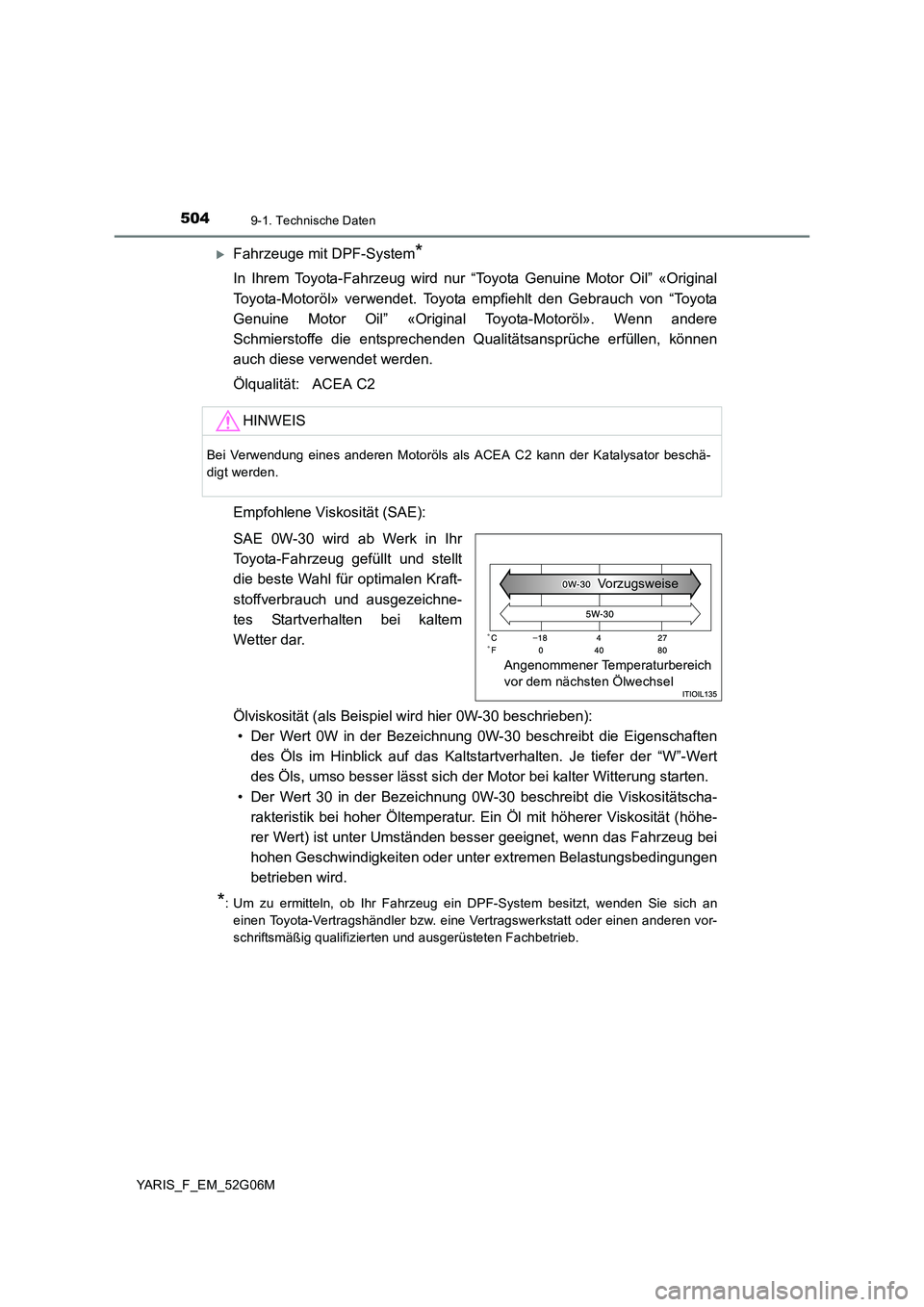

Fahrzeuge mit DPF-System*
In Ihrem Toyota-Fahrzeug wird nur “Toyota Genuine Motor Oil” «Original
Toyota-Motoröl» verwendet. Toyota empfiehlt den Gebrauch von “Toyota
Genuine Motor Oil” «Original Toyota-Motoröl». Wenn andere
Schmierstoffe die entsprechenden Qualitätsansprüche erfüllen, können
auch diese verwendet werden.
Ölqualität: ACEA C2
Empfohlene Viskosität (SAE):
SAE 0W-30 wird ab Werk in Ihr
Toyota-Fahrzeug gefüllt und stellt
die beste Wahl für optimalen Kraft-
stoffverbrauch und ausgezeichne-
tes Startverhalten bei kaltem
Wetter dar.
Ölviskosität (als Beispiel wird hier 0W-30 beschrieben):
• Der Wert 0W in der Bezeichnung 0W-30 beschreibt die Eigenschaften
des Öls im Hinblick auf das Kaltstartverhalten. Je tiefer der “W”-Wert
des Öls, umso besser lässt sich der Motor bei kalter Witterung starten.
• Der Wert 30 in der Bezeichnung 0W-30 beschreibt die Viskositätscha-
rakteristik bei hoher Öltemperatur. Ein Öl mit höherer Viskosität (höhe-
rer Wert) ist unter Umständen besser geeignet, wenn das Fahrzeug bei
hohen Geschwindigkeiten oder unter extremen Belastungsbedingungen
betrieben wird.
*: Um zu ermitteln, ob Ihr Fahrzeug ein DPF-System besitzt, wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
HINWEIS
Bei Verwendung eines anderen Motoröls als ACEA C2 kann der Katalysator beschä-
digt werden.
Angenommener Temperaturbereich
vor dem nächsten Ölwechsel
Vorzugsweise

5059-1. Technische Daten
9
Technische Daten des Fahrzeugs
YARIS_F_EM_52G06M

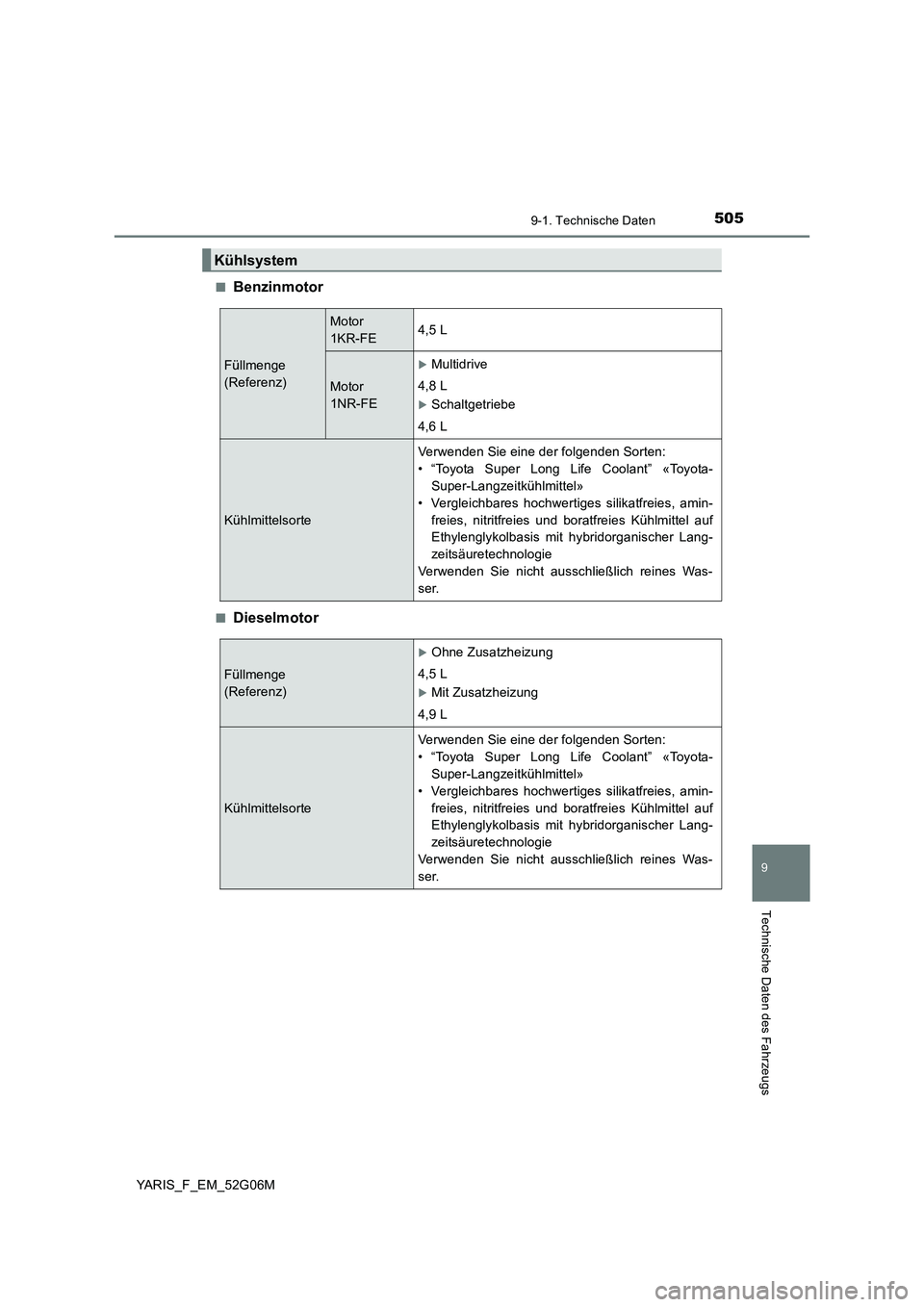

■Benzinmotor
■Dieselmotor
Kühlsystem
Füllmenge
(Referenz)
Motor
1KR-FE4,5 L
Motor
1NR-FE
Multidrive
4,8 L
Schaltgetriebe
4,6 L
Kühlmittelsorte
Verwenden Sie eine der folgenden Sorten:
• “Toyota Super Long Life Coolant” «Toyota-
Super-Langzeitkühlmittel»
• Vergleichbares hochwertiges silikatfreies, amin-
freies, nitritfreies und boratfreies Kühlmittel auf
Ethylenglykolbasis mit hybridorganischer Lang-
zeitsäuretechnologie
Verwenden Sie nicht ausschließlich reines Was-
ser.
Füllmenge
(Referenz)
Ohne Zusatzheizung
4,5 L
Mit Zusatzheizung
4,9 L
Kühlmittelsorte
Verwenden Sie eine der folgenden Sorten:
• “Toyota Super Long Life Coolant” «Toyota-
Super-Langzeitkühlmittel»
• Vergleichbares hochwertiges silikatfreies, amin-
freies, nitritfreies und boratfreies Kühlmittel auf
Ethylenglykolbasis mit hybridorganischer Lang-
zeitsäuretechnologie
Verwenden Sie nicht ausschließlich reines Was-
ser.

5069-1. Technische Daten
YARIS_F_EM_52G06M
*: Die Flüssigkeits-Füllmenge ist die Referenzmenge. Wenden Sie sich im Falle eines
Flüssigkeitswechsels an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder an einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb.

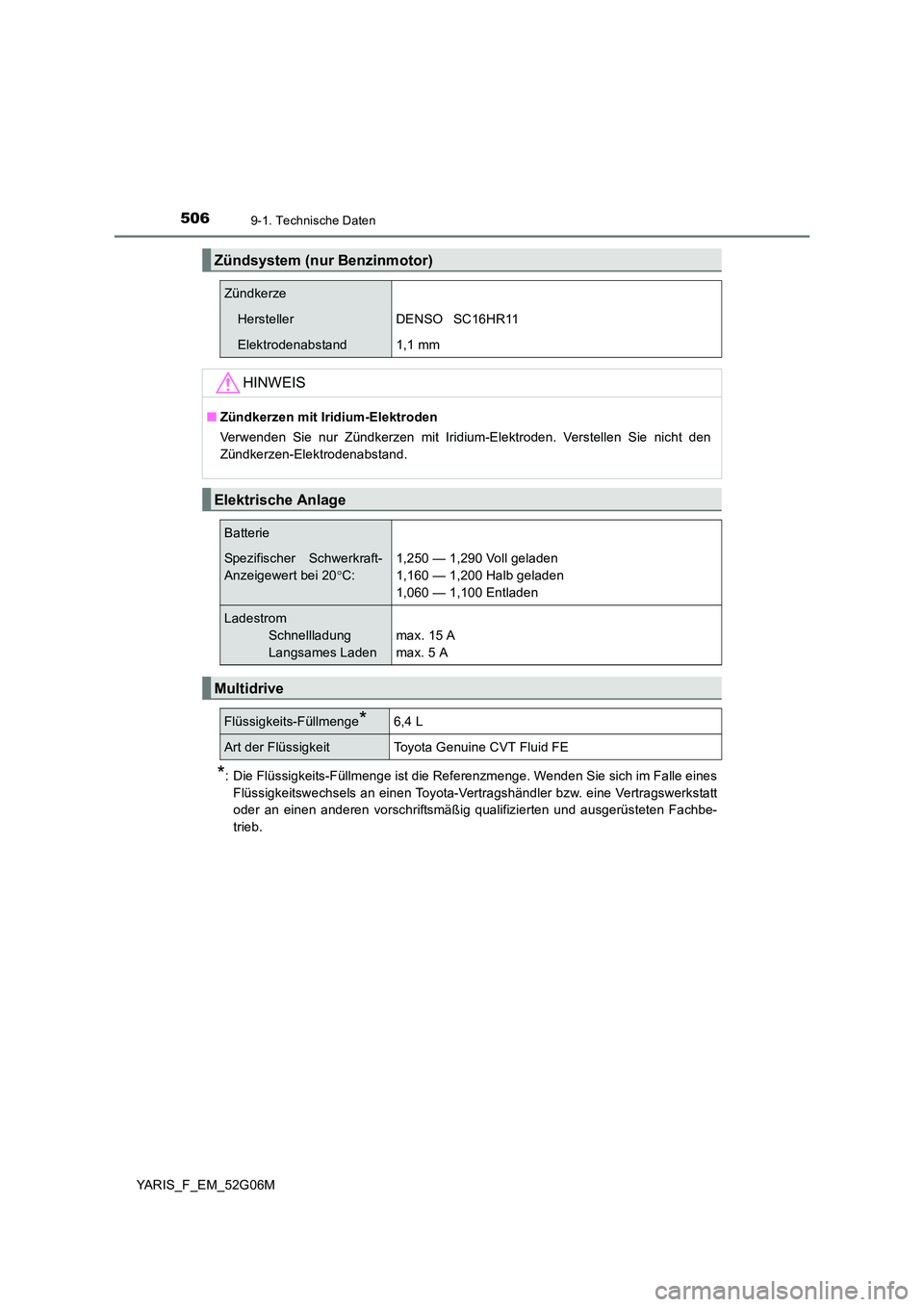

Zündsystem (nur Benzinmotor)
Zündkerze
HerstellerDENSO SC16HR11
Elektrodenabstand1,1 mm
HINWEIS
■ Zündkerzen mit Iridium-Elektroden
Verwenden Sie nur Zündkerzen mit Iridium-Elektroden. Verstellen Sie nicht den
Zündkerzen-Elektrodenabstand.
Elektrische Anlage
Batterie
Spezifischer Schwerkraft-
Anzeigewert bei 20 C:
1,250 — 1,290 Voll geladen
1,160 — 1,200 Halb geladen
1,060 — 1,100 Entladen
Ladestrom
Schnellladung
Langsames Laden
max. 15 A
max. 5 A
Multidrive
Flüssigkeits-Füllmenge*6,4 L
Art der FlüssigkeitToyota Genuine CVT Fluid FE

5079-1. Technische Daten
9
Technische Daten des Fahrzeugs
YARIS_F_EM_52G06M

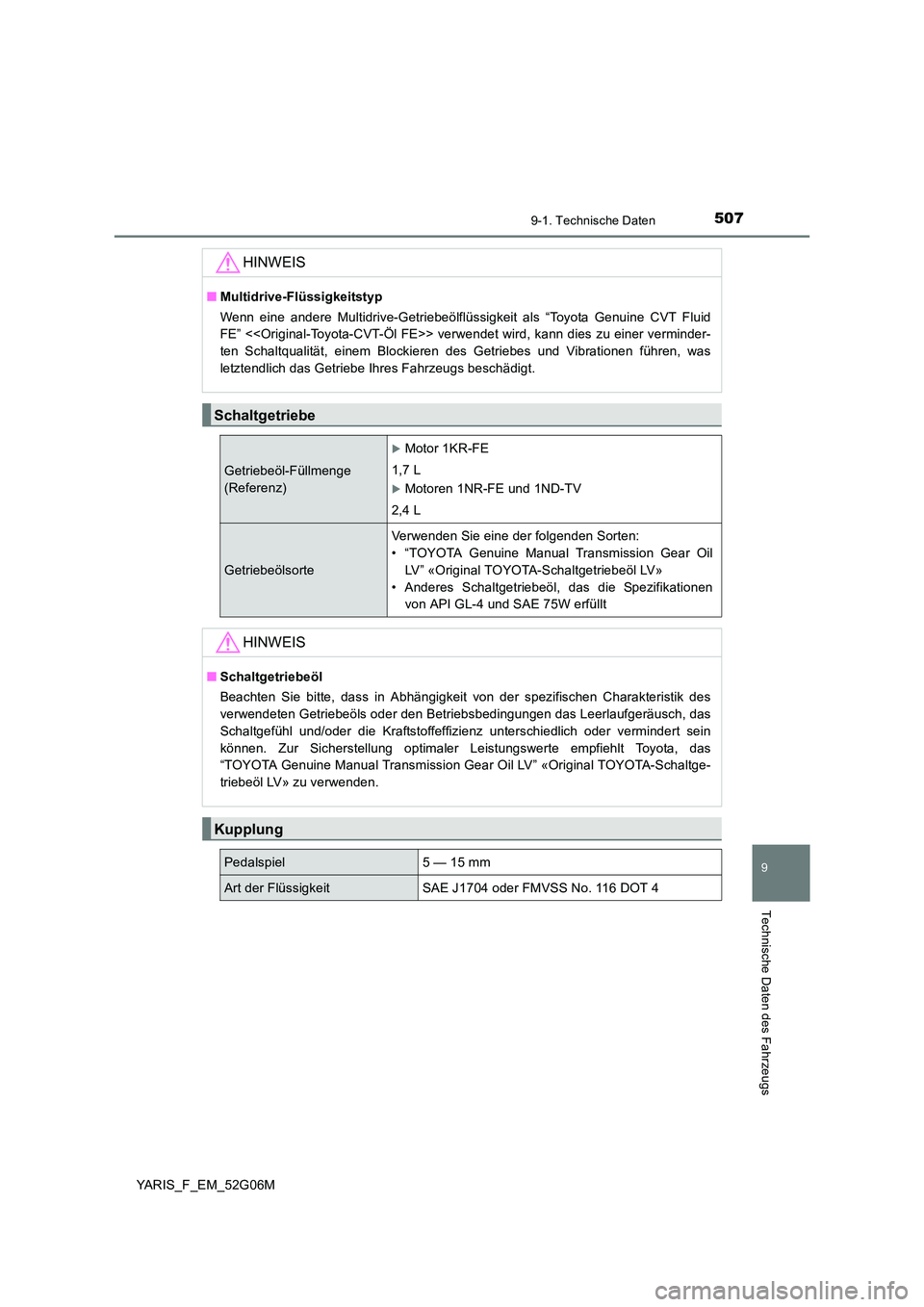

HINWEIS
■Multidrive-Flüssigkeitstyp
Wenn eine andere Multidrive-Getriebeölflüssigkeit als “Toyota Genuine CVT Fluid
FE” <> verwendet wird, kann dies zu einer verminder-
ten Schaltqualität, einem Blockieren des Getriebes und Vibrationen führen, was
letztendlich das Getriebe Ihres Fahrzeugs beschädigt.
Schaltgetriebe
Getriebeöl-Füllmenge
(Referenz)
Motor 1KR-FE
1,7 L
Motoren 1NR-FE und 1ND-TV
2,4 L
Getriebeölsorte
Verwenden Sie eine der folgenden Sorten:
• “TOYOTA Genuine Manual Transmission Gear Oil
LV” «Original TOYOTA-Schaltgetriebeöl LV»
• Anderes Schaltgetriebeöl, das die Spezifikationen
von API GL-4 und SAE 75W erfüllt
HINWEIS
■ Schaltgetriebeöl
Beachten Sie bitte, dass in Abhängigkeit von der spezifischen Charakteristik des
verwendeten Getriebeöls oder den Betriebsbedingungen das Leerlaufgeräusch, das
Schaltgefühl und/oder die Kraftstoffeffizienz unterschiedlich oder vermindert sein
können. Zur Sicherstellung optimaler Leistungswerte empfiehlt Toyota, das
“TOYOTA Genuine Manual Transmission Gear Oil LV” «Original TOYOTA-Schaltge-
triebeöl LV» zu verwenden.
Kupplung
Pedalspiel5 — 15 mm
Art der FlüssigkeitSAE J1704 oder FMVSS No. 116 DOT 4

5089-1. Technische Daten
YARIS_F_EM_52G06M

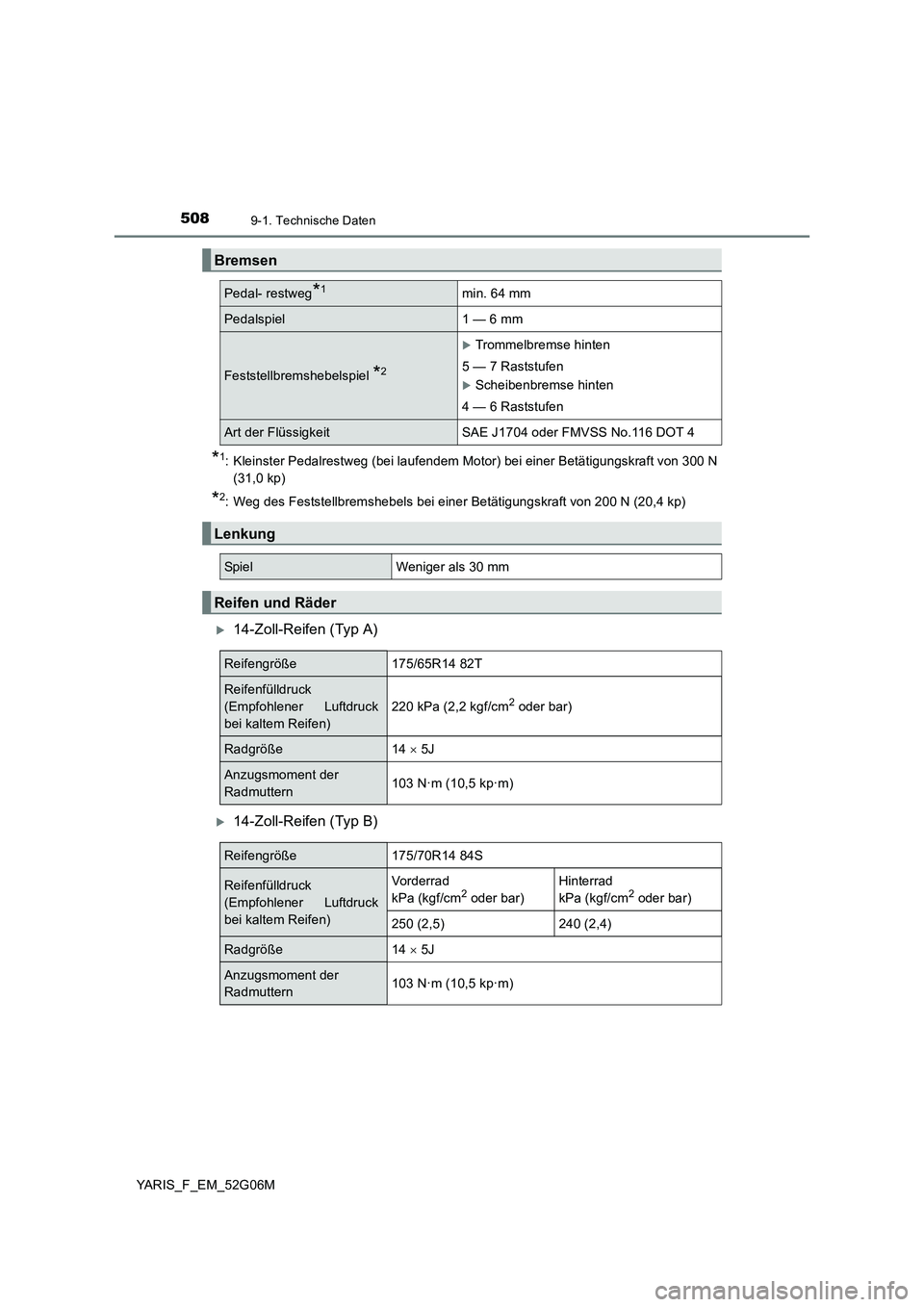

*1: Kleinster Pedalrestweg (bei laufendem Motor) bei einer Betätigungskraft von 300 N
(31,0 kp)
*2: Weg des Feststellbremshebels bei einer Betätigungskraft von 200 N (20,4 kp)
14-Zoll-Reifen (Typ A)
14-Zoll-Reifen (Typ B)
Bremsen
Pedal- restweg*1min. 64 mm
Pedalspiel1 — 6 mm
Feststellbremshebelspiel *2
Trommelbremse hinten
5 — 7 Raststufen
Scheibenbremse hinten
4 — 6 Raststufen
Art der FlüssigkeitSAE J1704 oder FMVSS No.116 DOT 4
Lenkung
Spie lWeniger als 30 mm
Reifen und Räder
Reifengröße175/65R14 82T
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
220 kPa (2,2 kgf/cm2 oder bar)
Radgröße14  5J
Anzugsmoment der
Radmuttern103 N·m (10,5 kp·m)
Reifengröße175/70R14 84S
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
Vorderrad
kPa (kgf/cm2 oder bar)
Hinterrad
kPa (kgf/cm2 oder bar)
250 (2,5)240 (2,4)
Radgröße14  5J
Anzugsmoment der
Radmuttern103 N·m (10,5 kp·m)

5099-1. Technische Daten
9
Technische Daten des Fahrzeugs
YARIS_F_EM_52G06M

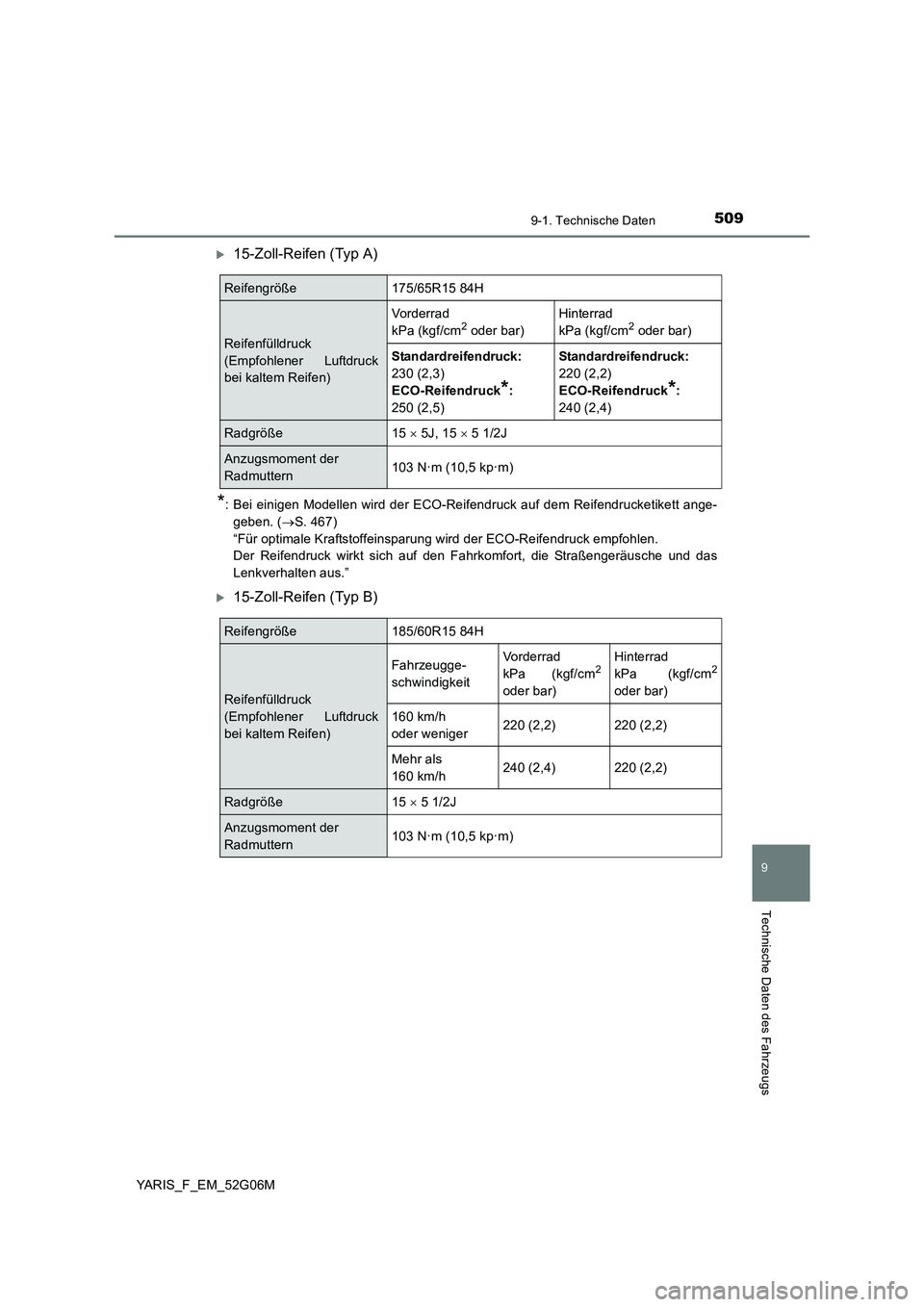

15-Zoll-Reifen (Typ A)
*: Bei einigen Modellen wird der ECO-Reifendruck auf dem Reifendrucketikett ange-
geben. ( S. 467)
“Für optimale Kraftstoffeinsparung wird der ECO-Reifendruck empfohlen.
Der Reifendruck wirkt sich auf den Fahrkomfort, die Straßengeräusche und das
Lenkverhalten aus.”
15-Zoll-Reifen (Typ B)
Reifengröße175/65R15 84H
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
Vorderrad
kPa (kgf/cm2 oder bar)
Hinterrad
kPa (kgf/cm2 oder bar)
Standardreifendruck:
230 (2,3)
ECO-Reifendruck*:
250 (2,5)
Standardreifendruck:
220 (2,2)
ECO-Reifendruck*:
240 (2,4)
Radgröße15  5J, 15  5 1/2J
Anzugsmoment der
Radmuttern103 N·m (10,5 kp·m)
Reifengröße185/60R15 84H
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
Fahrzeugge-
schwindigkeit
Vorderrad
kPa (kgf/cm2
oder bar)
Hinterrad
kPa (kgf/cm2
oder bar)
160 km/h
oder weniger220 (2,2)220 (2,2)
Mehr als
160 km/h240 (2,4)220 (2,2)
Radgröße15  5 1/2J
Anzugsmoment der
Radmuttern103 N·m (10,5 kp·m)

5109-1. Technische Daten
YARIS_F_EM_52G06M

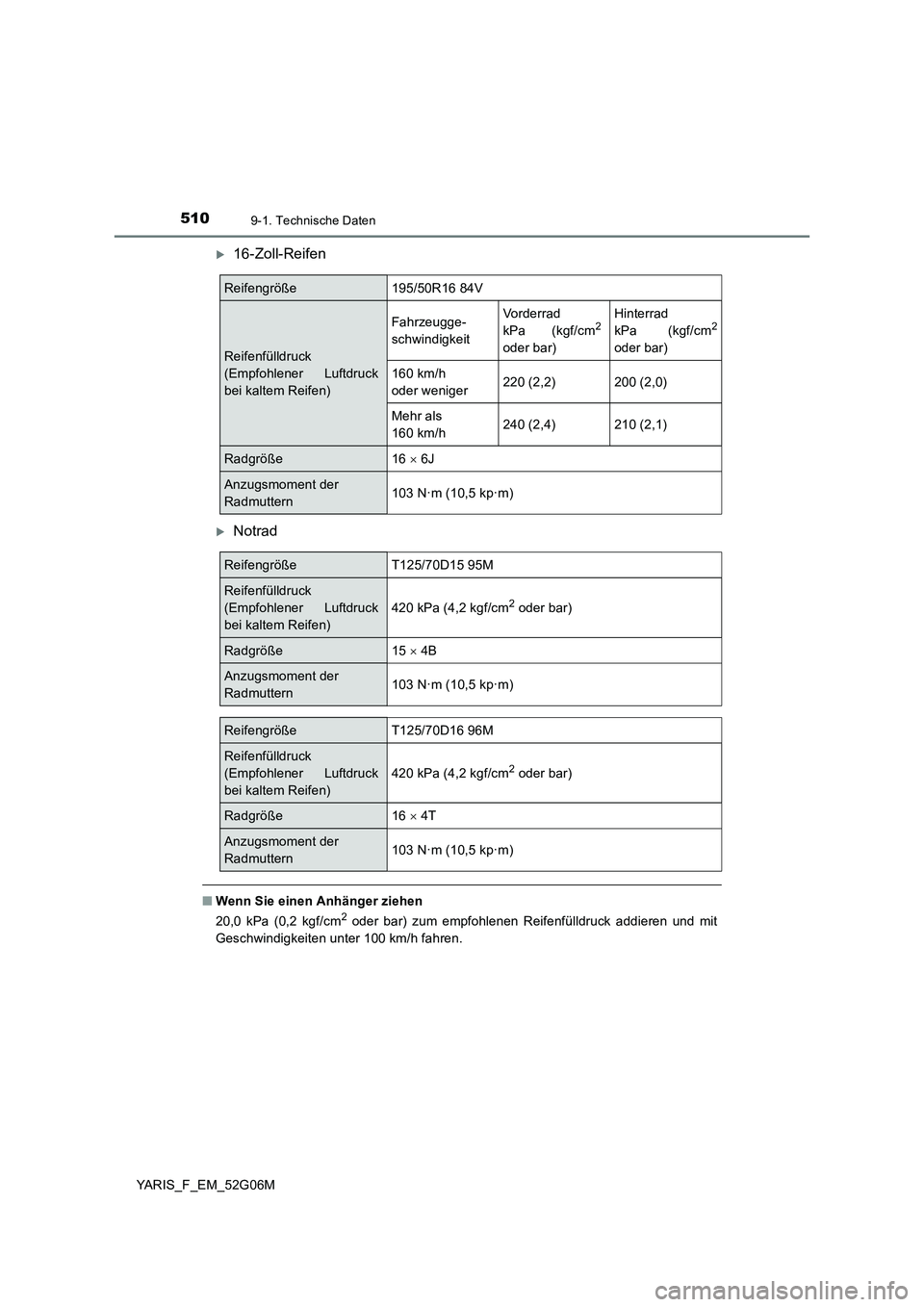

16-Zoll-Reifen
Notrad
■Wenn Sie einen Anhänger ziehen
20,0 kPa (0,2 kgf/cm2 oder bar) zum empfohlenen Reifenfülldruck addieren und mit
Geschwindigkeiten unter 100 km/h fahren.
Reifengröße195/50R16 84V
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
Fahrzeugge-
schwindigkeit
Vorderrad
kPa (kgf/cm2
oder bar)
Hinterrad
kPa (kgf/cm2
oder bar)
160 km/h
oder weniger220 (2,2)200 (2,0)
Mehr als
160 km/h240 (2,4)210 (2,1)
Radgröße16  6J
Anzugsmoment der
Radmuttern103 N·m (10,5 kp·m)
ReifengrößeT125/70D15 95M
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
420 kPa (4,2 kgf/cm2 oder bar)
Radgröße15  4B
Anzugsmoment der
Radmuttern103 N·m (10,5 kp·m)
ReifengrößeT125/70D16 96M
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
420 kPa (4,2 kgf/cm2 oder bar)
Radgröße16  4T
Anzugsmoment der
Radmuttern103 N·m (10,5 kp·m)
