TOYOTA YARIS 2016 Betriebsanleitungen (in German)

4719-1. Technische Daten
9
Technische Daten des Fahrzeugs
YARIS_HV_EM_OM52G12M
*: Die Flüssigkeits-Füllmenge ist die Referenzmenge. Wenden Sie sich im Falle eines
Flüssigkeitswechsels an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder an einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb.
*1: Kleinster Pedalrestweg (bei aktivem Hybridsystem) bei einer Betätigungskraft von
300 N (31 kp)
*2: Weg des Feststellbremshebels bei einer Betätigungskraft von 200 N (20,4 kp)
*3: Beachten Sie die Angaben zu den angegebenen Flüssigkeitstypen für den Brems-
flüssigkeitsbehälter.

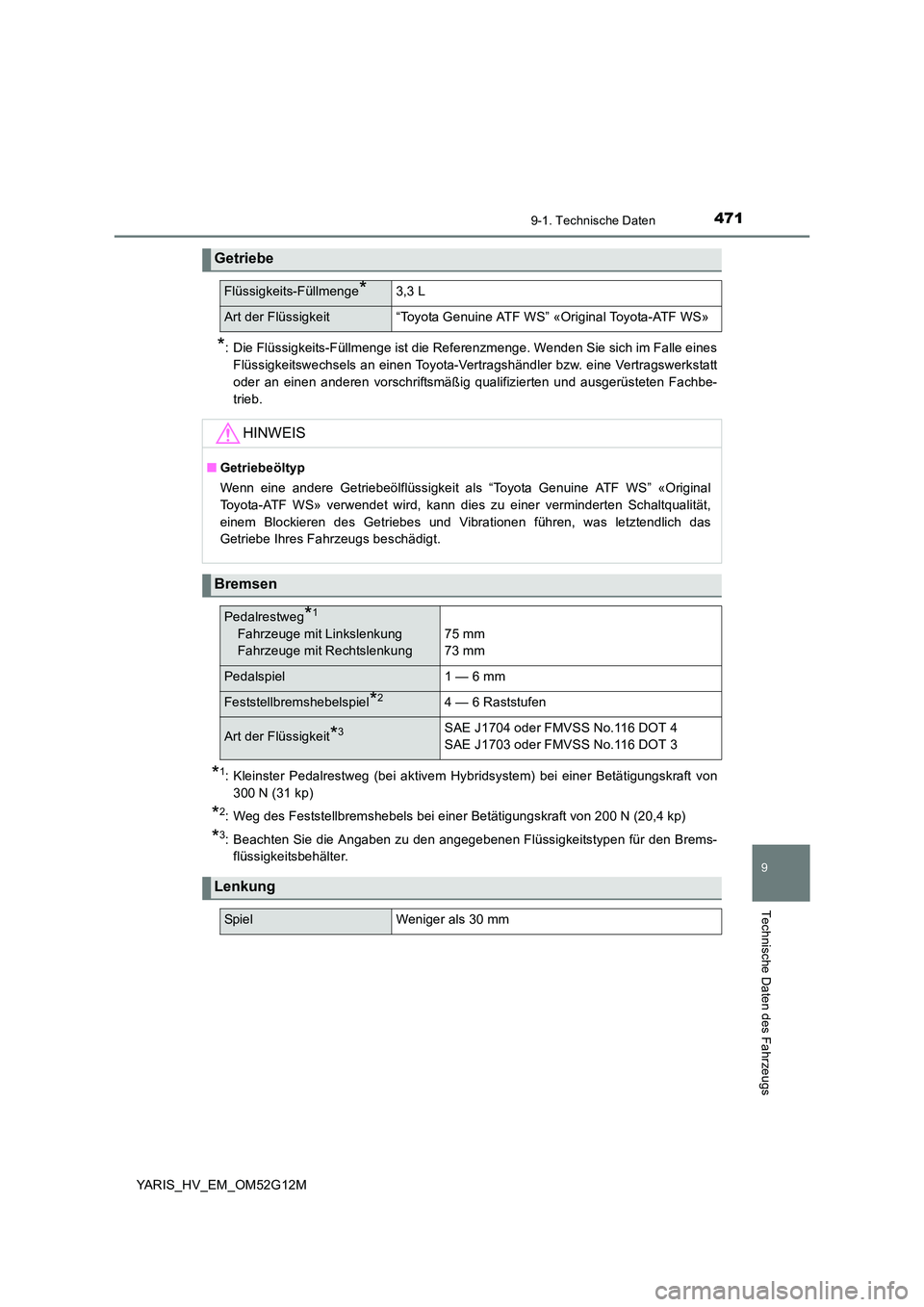

Getriebe
Flüssigkeits-Füllmenge*3,3 L
Art der Flüssigkeit“Toyota Genuine ATF WS” «Original Toyota-ATF WS»
HINWEIS
■ Getriebeöltyp
Wenn eine andere Getriebeölflüssigkeit als “Toyota Genuine ATF WS” «Original
Toyota-ATF WS» verwendet wird, kann dies zu einer verminderten Schaltqualität,
einem Blockieren des Getriebes und Vibrationen führen, was letztendlich das
Getriebe Ihres Fahrzeugs beschädigt.
Bremsen
Pedalrestweg*1
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
75 mm
73 mm
Pedalspiel 1 — 6 mm
Feststellbremshebelspiel*24 — 6 Raststufen
Art der Flüssigkeit*3SAE J1704 oder FMVSS No.116 DOT 4
SAE J1703 oder FMVSS No.116 DOT 3
Lenkung
Spie lWeniger als 30 mm

4729-1. Technische Daten
YARIS_HV_EM_OM52G12M

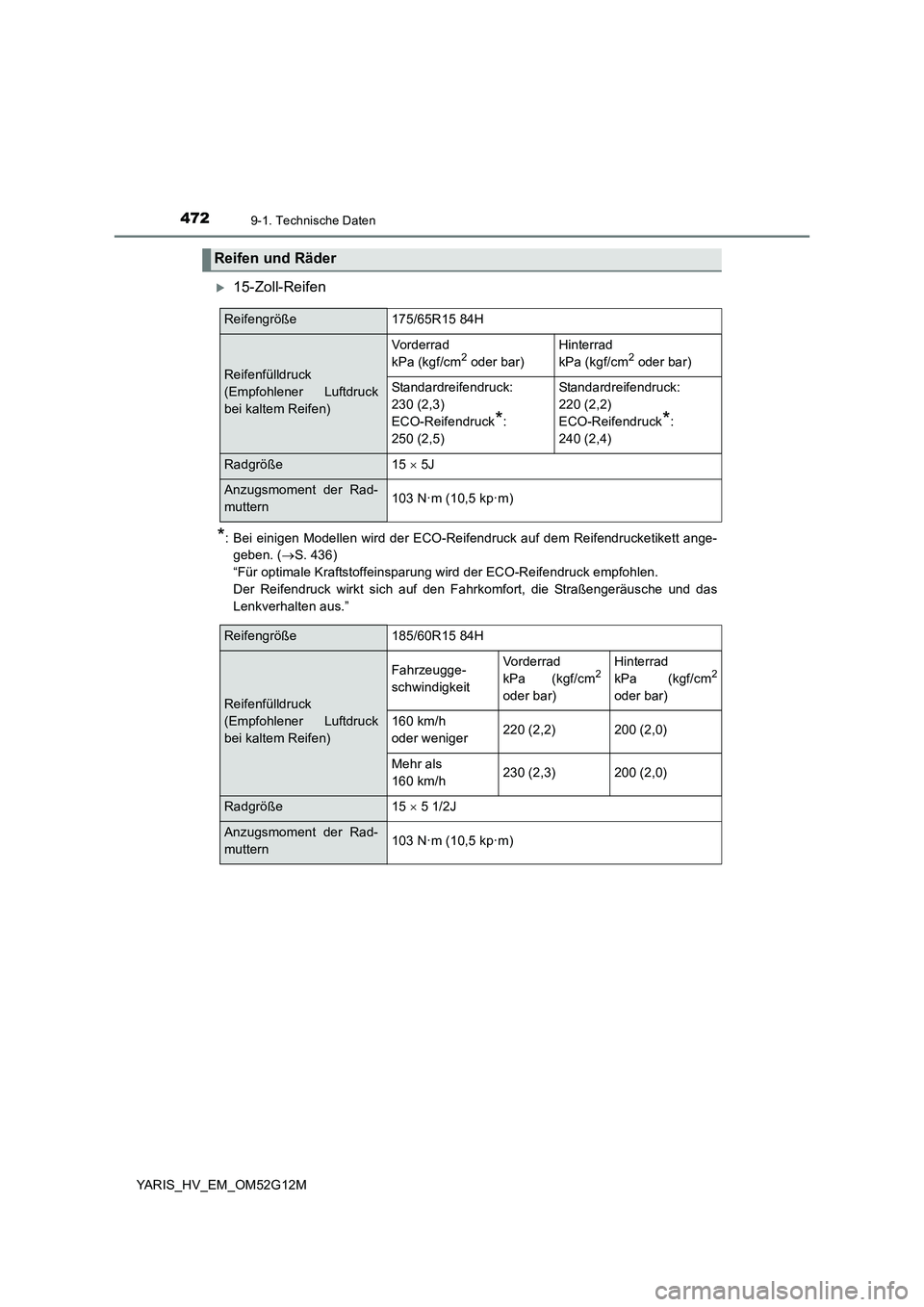

15-Zoll-Reifen
*: Bei einigen Modellen wird der ECO-Reifendruck auf dem Reifendrucketikett ange-
geben. ( S. 436)
“Für optimale Kraftstoffeinsparung wird der ECO-Reifendruck empfohlen.
Der Reifendruck wirkt sich auf den Fahrkomfort, die Straßengeräusche und das
Lenkverhalten aus.”
Reifen und Räder
Reifengröße175/65R15 84H
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
Vorderrad
kPa (kgf/cm2 oder bar)
Hinterrad
kPa (kgf/cm2 oder bar)
Standardreifendruck:
230 (2,3)
ECO-Reifendruck*:
250 (2,5)
Standardreifendruck:
220 (2,2)
ECO-Reifendruck*:
240 (2,4)
Radgröße15  5J
Anzugsmoment der Rad-
muttern103 N·m (10,5 kp·m)
Reifengröße185/60R15 84H
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
Fahrzeugge-
schwindigkeit
Vorderrad
kPa (kgf/cm2
oder bar)
Hinterrad
kPa (kgf/cm2
oder bar)
160 km/h
oder weniger220 (2,2)200 (2,0)
Mehr als
160 km/h230 (2,3)200 (2,0)
Radgröße15  5 1/2J
Anzugsmoment der Rad-
muttern103 N·m (10,5 kp·m)

4739-1. Technische Daten
9
Technische Daten des Fahrzeugs
YARIS_HV_EM_OM52G12M

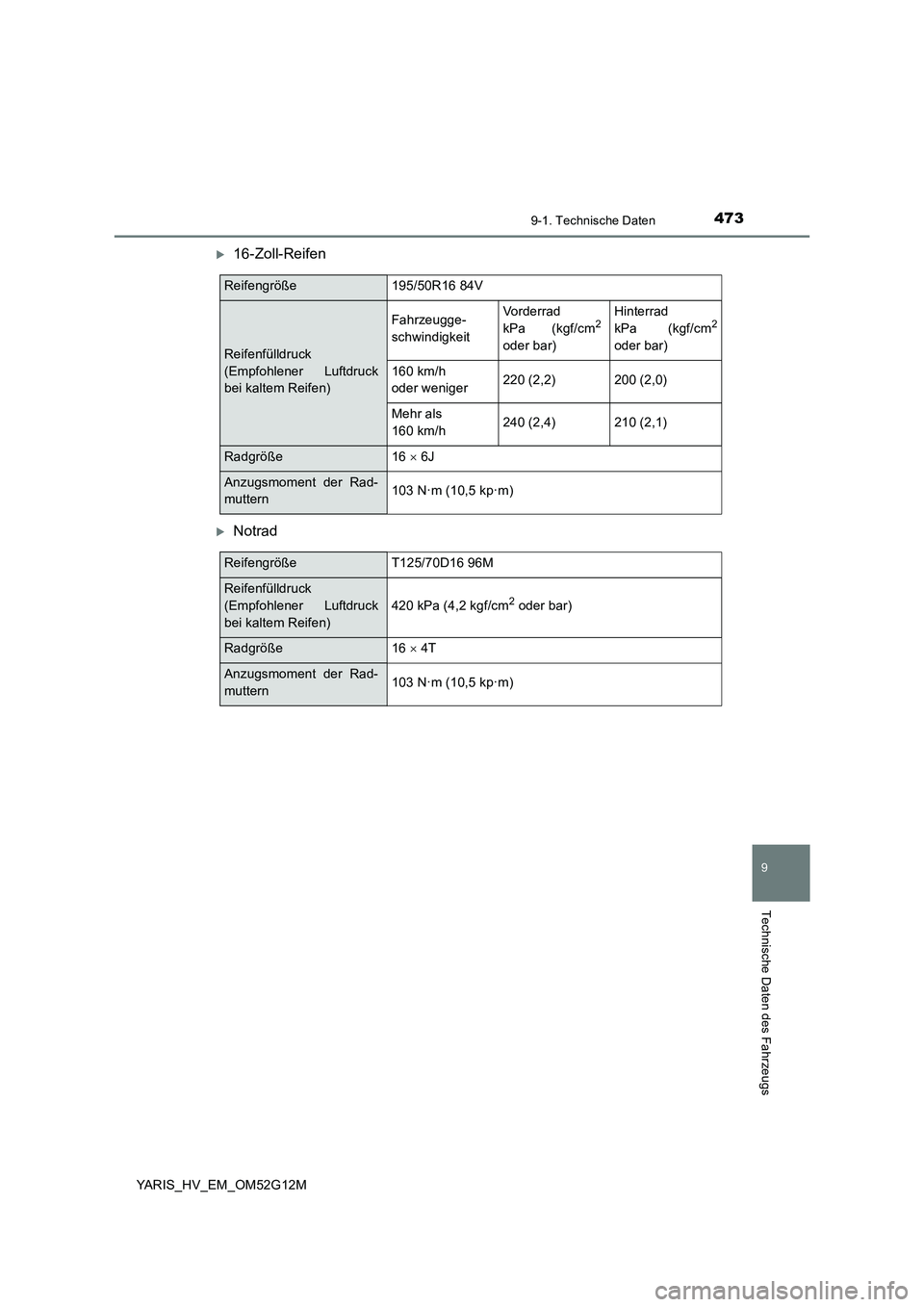

16-Zoll-Reifen
Notrad
Reifengröße195/50R16 84V
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
Fahrzeugge-
schwindigkeit
Vorderrad
kPa (kgf/cm2
oder bar)
Hinterrad
kPa (kgf/cm2
oder bar)
160 km/h
oder weniger220 (2,2)200 (2,0)
Mehr als
160 km/h240 (2,4)210 (2,1)
Radgröße16  6J
Anzugsmoment der Rad-
muttern103 N·m (10,5 kp·m)
ReifengrößeT125/70D16 96M
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
420 kPa (4,2 kgf/cm2 oder bar)
Radgröße16  4T
Anzugsmoment der Rad-
muttern103 N·m (10,5 kp·m)

4749-1. Technische Daten
YARIS_HV_EM_OM52G12M

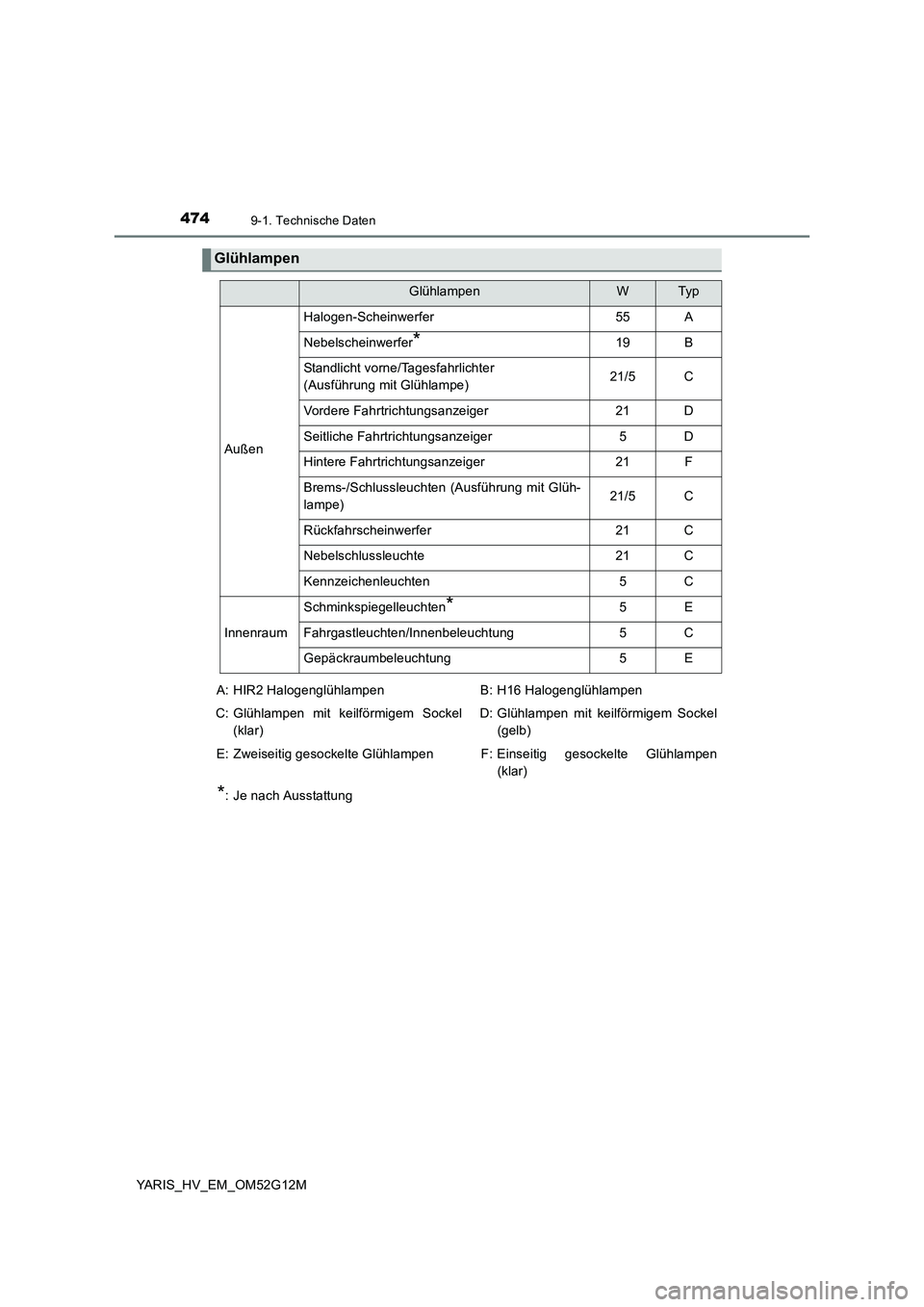

Glühlampen
GlühlampenWTyp
Außen
Halogen-Scheinwerfer55A
Nebelscheinwerfer*19B
Standlicht vorne/Tagesfahrlichter
(Ausführung mit Glühlampe)21/5C
Vordere Fahrtrichtungsanzeiger21D
Seitliche Fahrtrichtungsanzeiger5D
Hintere Fahrtrichtungsanzeiger21F
Brems-/Schlussleuchten (Ausführung mit Glüh-
lampe)21/5C
Rückfahrscheinwerfer21C
Nebelschlussleuchte21C
Kennzeichenleuchten5C
Innenraum
Schminkspiegelleuchten*5E
Fahrgastleuchten/Innenbeleuchtung5C
Gepäckraumbeleuchtung5E
A: HIR2 Halogenglühlampen
C: Glühlampen mit keilförmigem Sockel
(klar)
E: Zweiseitig gesockelte Glühlampen
B: H16 Halogenglühlampen
D: Glühlampen mit keilförmigem Sockel
(gelb)
F: Einseitig gesockelte Glühlampen
(klar)
*: Je nach Ausstattung

4759-1. Technische Daten
9
Technische Daten des Fahrzeugs
YARIS_HV_EM_OM52G12M

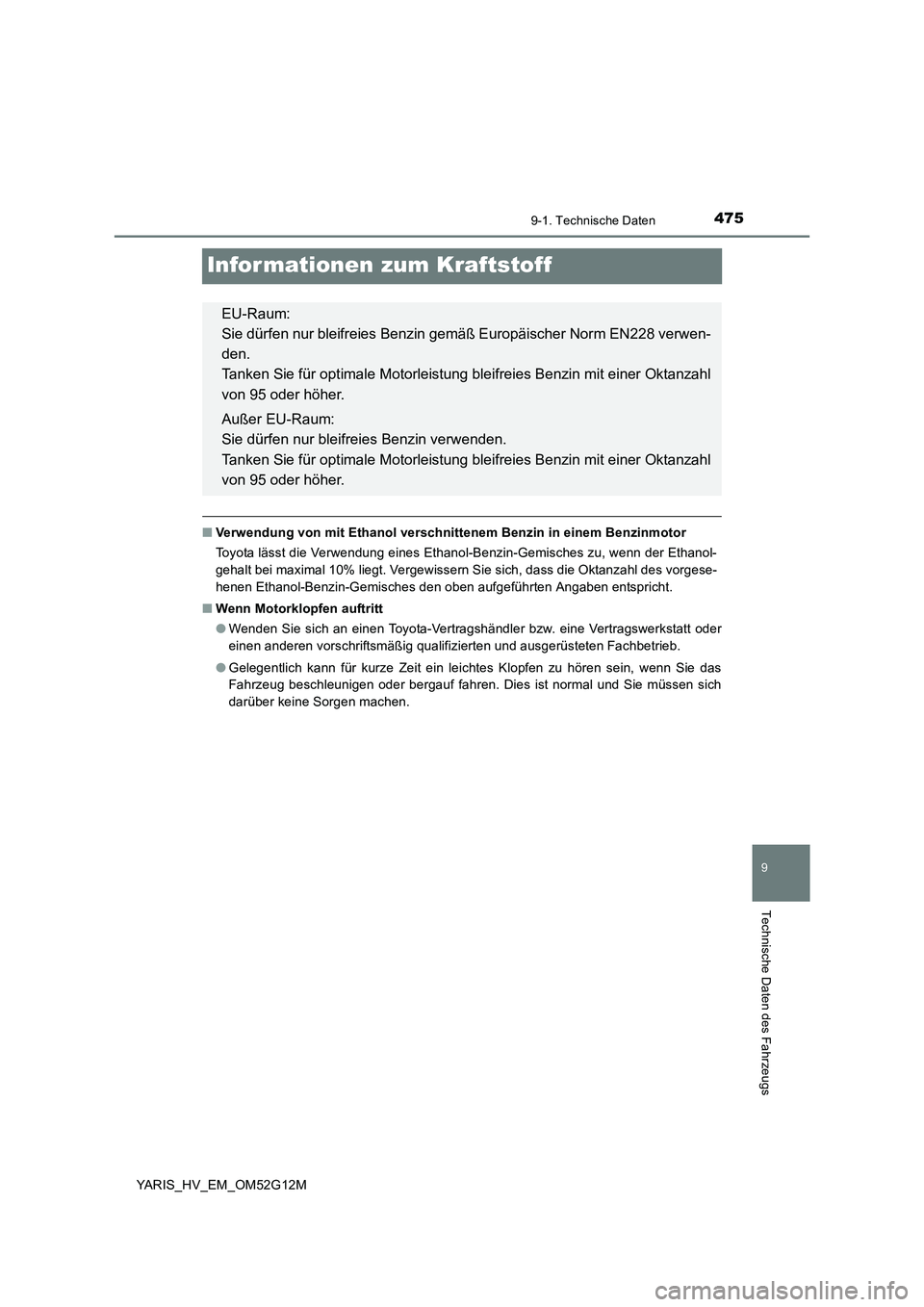

Infor mationen zum Kraftstoff
■Verwendung von mit Ethanol verschnittenem Benzin in einem Benzinmotor
Toyota lässt die Verwendung eines Ethanol-Benzin-Gemisches zu, wenn der Ethanol-
gehalt bei maximal 10% liegt. Vergewissern Sie sich, dass die Oktanzahl des vorgese-
henen Ethanol-Benzin-Gemisches den oben aufgeführten Angaben entspricht.
■ Wenn Motorklopfen auftritt
● Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
● Gelegentlich kann für kurze Zeit ein leichtes Klopfen zu hören sein, wenn Sie das
Fahrzeug beschleunigen oder bergauf fahren. Dies ist normal und Sie müssen sich
darüber keine Sorgen machen.
EU-Raum:
Sie dürfen nur bleifreies Benzin gemäß Europäischer Norm EN228 verwen-
den.
Tanken Sie für optimale Motorleistung bl eifreies Benzin mit einer Oktanzahl
von 95 oder höher.
Außer EU-Raum:
Sie dürfen nur bleifreies Benzin verwenden.
Tanken Sie für optimale Motorleistung bl eifreies Benzin mit einer Oktanzahl
von 95 oder höher.

4769-1. Technische Daten
YARIS_HV_EM_OM52G12M

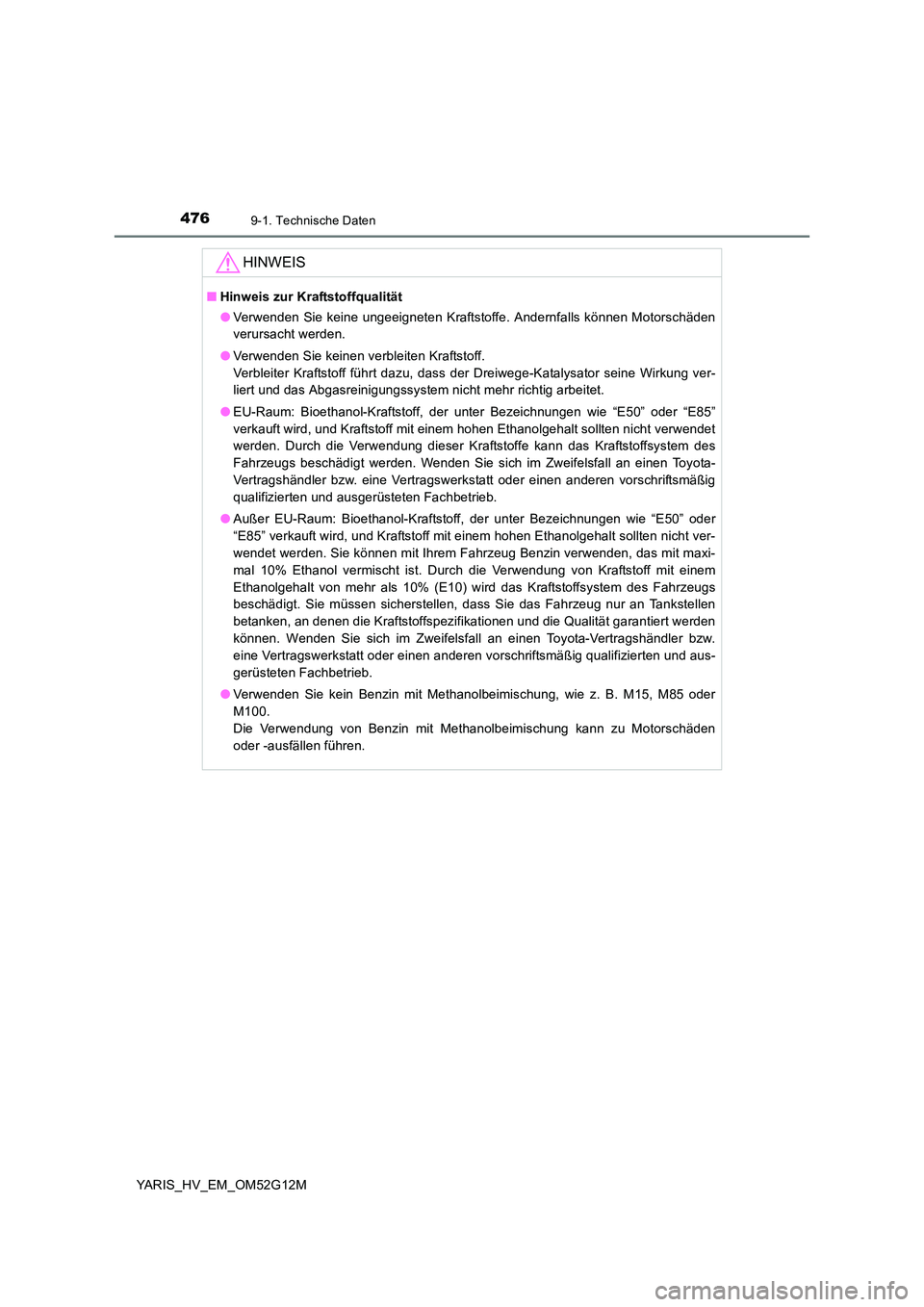

HINWEIS
■Hinweis zur Kraftstoffqualität
● Verwenden Sie keine ungeeigneten Kraftstoffe. Andernfalls können Motorschäden
verursacht werden.
● Verwenden Sie keinen verbleiten Kraftstoff.
Verbleiter Kraftstoff führt dazu, dass der Dreiwege-Katalysator seine Wirkung ver-
liert und das Abgasreinigungssystem nicht mehr richtig arbeitet.
● EU-Raum: Bioethanol-Kraftstoff, der unter Bezeichnungen wie “E50” oder “E85”
verkauft wird, und Kraftstoff mit einem hohen Ethanolgehalt sollten nicht verwendet
werden. Durch die Verwendung dieser Kraftstoffe kann das Kraftstoffsystem des
Fahrzeugs beschädigt werden. Wenden Sie sich im Zweifelsfall an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb.
● Außer EU-Raum: Bioethanol-Kraftstoff, der unter Bezeichnungen wie “E50” oder
“E85” verkauft wird, und Kraftstoff mit einem hohen Ethanolgehalt sollten nicht ver-
wendet werden. Sie können mit Ihrem Fahrzeug Benzin verwenden, das mit maxi-
mal 10% Ethanol vermischt ist. Durch die Verwendung von Kraftstoff mit einem
Ethanolgehalt von mehr als 10% (E10) wird das Kraftstoffsystem des Fahrzeugs
beschädigt. Sie müssen sicherstellen, dass Sie das Fahrzeug nur an Tankstellen
betanken, an denen die Kraftstoffspezifikationen und die Qualität garantiert werden
können. Wenden Sie sich im Zweifelsfall an einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und aus-
gerüsteten Fachbetrieb.
● Verwenden Sie kein Benzin mit Methanolbeimischung, wie z. B. M15, M85 oder
M100.
Die Verwendung von Benzin mit Methanolbeimischung kann zu Motorschäden
oder -ausfällen führen.

4779-2. Kundenspezifische Anpassung
9
Technische Daten des Fahrzeugs
YARIS_HV_EM_OM52G12M

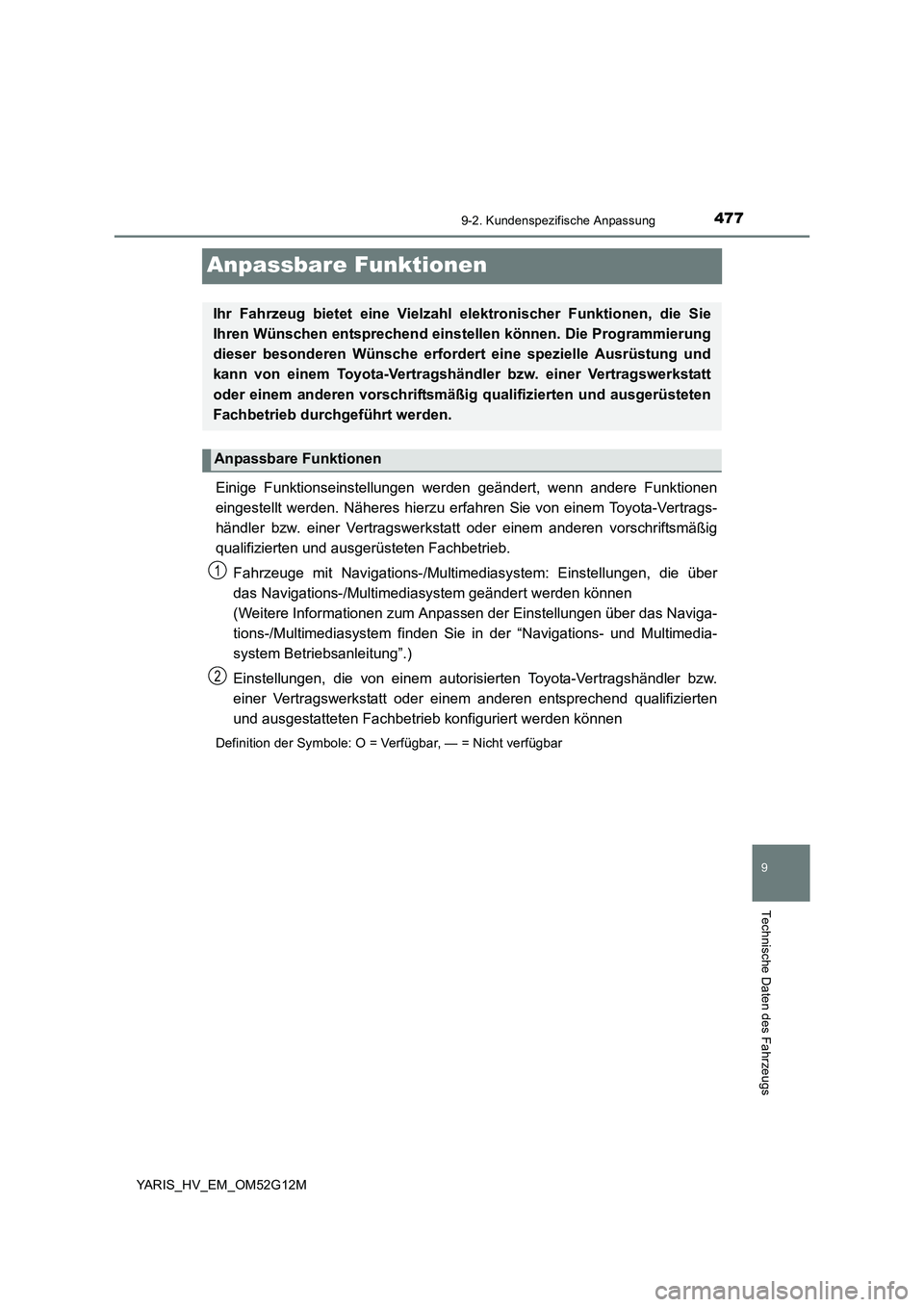

Anpassbare Funktionen
Einige Funktionseinstellungen werden geändert, wenn andere Funktionen
eingestellt werden. Näheres hierzu er fahren Sie von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb.
Fahrzeuge mit Navigations-/Multimediasystem: Einstellungen, die über
das Navigations-/Multimediasystem geändert werden können
(Weitere Informationen zum Anpassen der Einstellungen über das Naviga-
tions-/Multimediasystem finden Sie in der “Navigations- und Multimedia-
system Betriebsanleitung”.)
Einstellungen, die von einem autorisierten Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einem anderen entsprechend qualifizierten
und ausgestatteten Fachbetrieb konfiguriert werden können
Definition der Symbole: O = Verfügbar, — = Nicht verfügbar
Ihr Fahrzeug bietet eine Vielzahl elektronischer Funktionen, die Sie
Ihren Wünschen entsprechend eins tellen können. Die Programmierung
dieser besonderen Wünsche erford ert eine spezielle Ausrüstung und
kann von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb durchgeführt werden.
Anpassbare Funktionen
1
2

4789-2. Kundenspezifische Anpassung
YARIS_HV_EM_OM52G12M

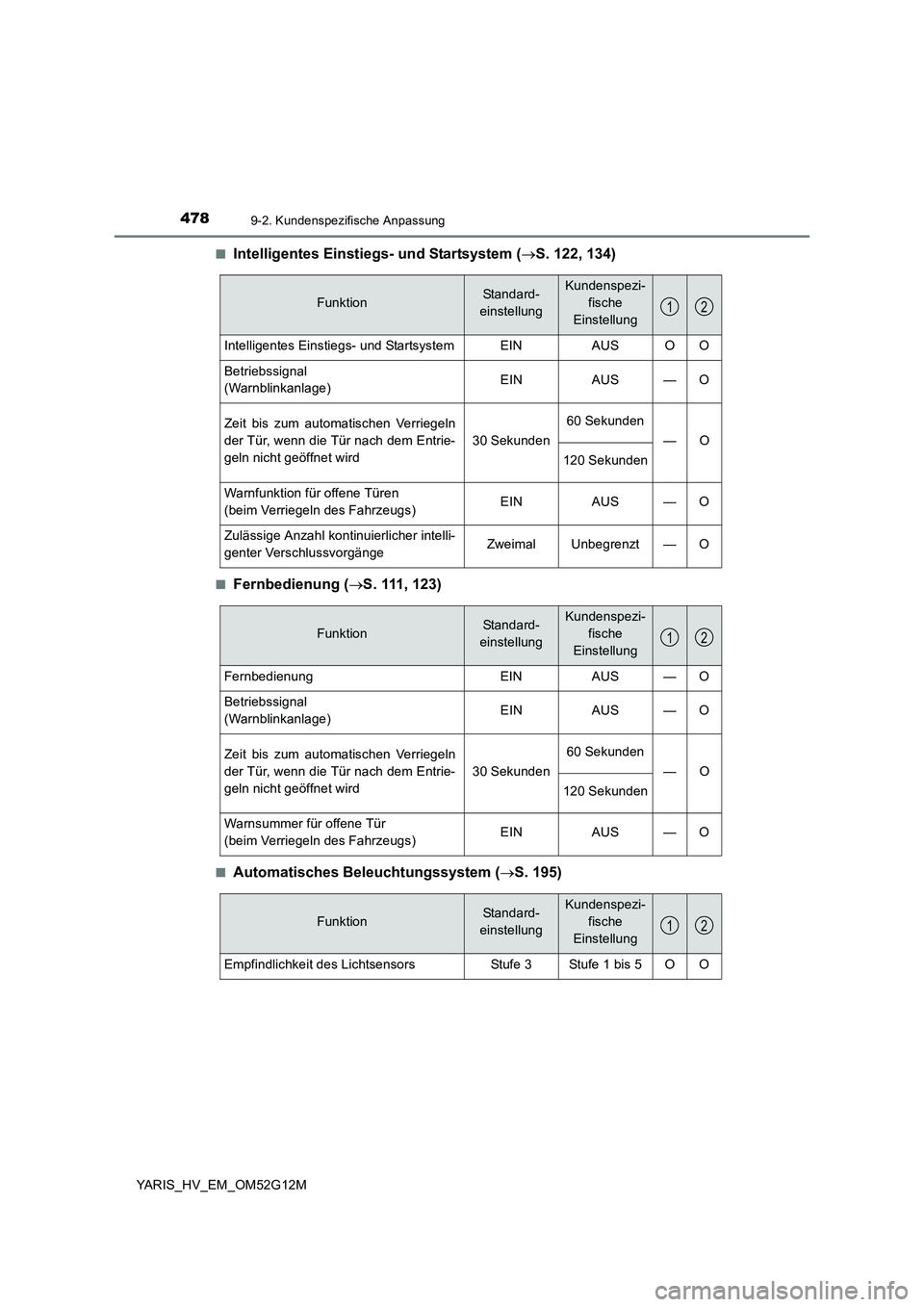

■Intelligentes Einstiegs- und Startsystem ( S. 122, 134)
■Fernbedienung (S. 111, 123)
■Automatisches Beleuchtungssystem (S. 195)
FunktionStandard-
einstellung
Kundenspezi-
fische
Einstellung
Intelligentes Einstiegs- und Startsystem EIN AUS O O
Betriebssignal
(Warnblinkanlage) EIN AUS — O
Zeit bis zum automatischen Verriegeln
der Tür, wenn die Tür nach dem Entrie-
geln nicht geöffnet wird
30 Sekunden
60 Sekunden
—O
120 Sekunden
Warnfunktion für offene Türen
(beim Verriegeln des Fahrzeugs) EIN AUS — O
Zulässige Anzahl kontinuierlicher intelli-
genter Verschlussvorgänge Zweimal Unbegrenzt — O
12
FunktionStandard-
einstellung
Kundenspezi-
fische
Einstellung
Fernbedienung EIN AUS — O
Betriebssignal
(Warnblinkanlage) EIN AUS — O
Zeit bis zum automatischen Verriegeln
der Tür, wenn die Tür nach dem Entrie-
geln nicht geöffnet wird
30 Sekunden
60 Sekunden
—O
120 Sekunden
Warnsummer für offene Tür
(beim Verriegeln des Fahrzeugs) EIN AUS — O
12
FunktionStandard-
einstellung
Kundenspezi-
fische
Einstellung
Empfindlichkeit des Lichtsensors Stufe 3 Stufe 1 bis 5 O O
12

4799-2. Kundenspezifische Anpassung
9
Technische Daten des Fahrzeugs
YARIS_HV_EM_OM52G12M

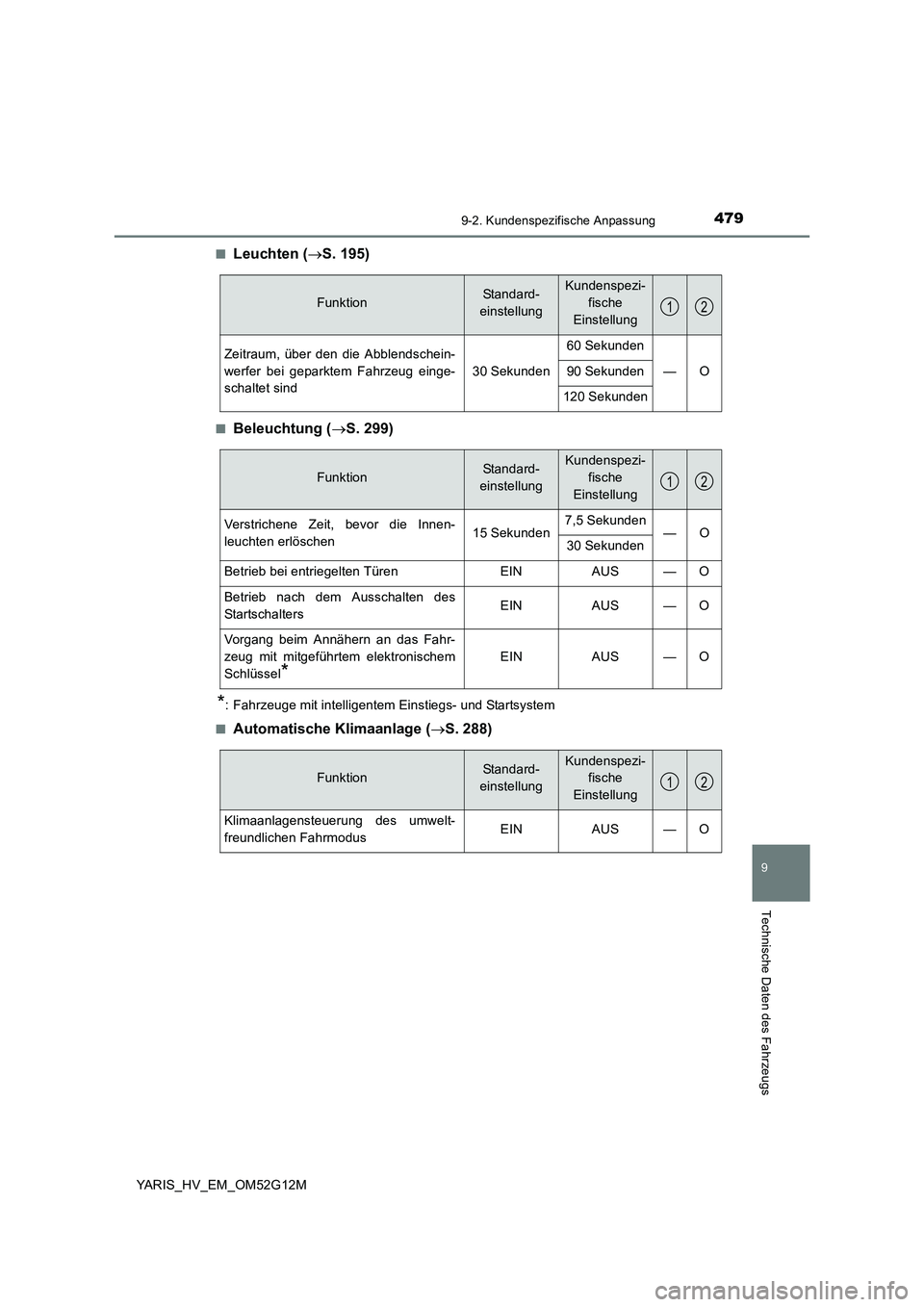

■Leuchten ( S. 195)
■Beleuchtung (S. 299)
*: Fahrzeuge mit intelligentem Einstiegs- und Startsystem
■Automatische Klimaanlage ( S. 288)
FunktionStandard-
einstellung
Kundenspezi-
fische
Einstellung
Zeitraum, über den die Abblendschein-
werfer bei geparktem Fahrzeug einge-
schaltet sind
30 Sekunden
60 Sekunden
—O90 Sekunden
120 Sekunden
12
FunktionStandard-
einstellung
Kundenspezi-
fische
Einstellung
Verstrichene Zeit, bevor die Innen-
leuchten erlöschen15 Sekunden7,5 Sekunden—O30 Sekunden
Betrieb bei entriegelten Türen EIN AUS — O
Betrieb nach dem Ausschalten des
Startschalters EIN AUS — O
Vorgang beim Annähern an das Fahr-
zeug mit mitgeführtem elektronischem
Schlüssel*
EIN AUS — O
12
FunktionStandard-
einstellung
Kundenspezi-
fische
Einstellung
Klimaanlagensteuerung des umwelt-
freundlichen Fahrmodus EIN AUS — O
12

4809-2. Kundenspezifische Anpassung
YARIS_HV_EM_OM52G12M

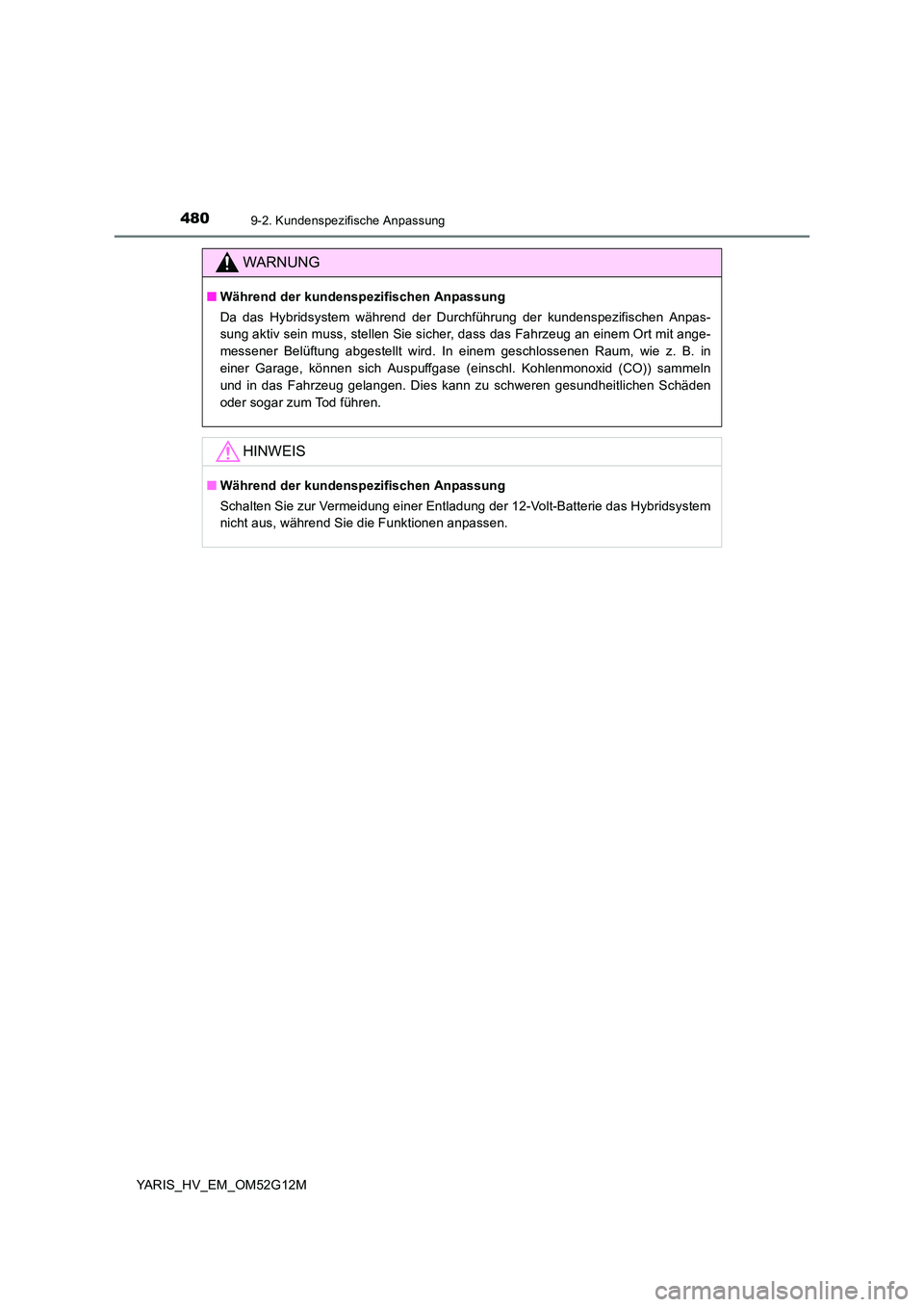

WARNUNG
■Während der kundenspezifischen Anpassung
Da das Hybridsystem während der Durchführung der kundenspezifischen Anpas-
sung aktiv sein muss, stellen Sie sicher, dass das Fahrzeug an einem Ort mit ange-
messener Belüftung abgestellt wird. In einem geschlossenen Raum, wie z. B. in
einer Garage, können sich Auspuffgase (einschl. Kohlenmonoxid (CO)) sammeln
und in das Fahrzeug gelangen. Dies kann zu schweren gesundheitlichen Schäden
oder sogar zum Tod führen.
HINWEIS
■ Während der kundenspezifischen Anpassung
Schalten Sie zur Vermeidung einer Entladung der 12-Volt-Batterie das Hybridsystem
nicht aus, während Sie die Funktionen anpassen.
