TOYOTA YARIS 2016 Bruksanvisningar (in Swedish)

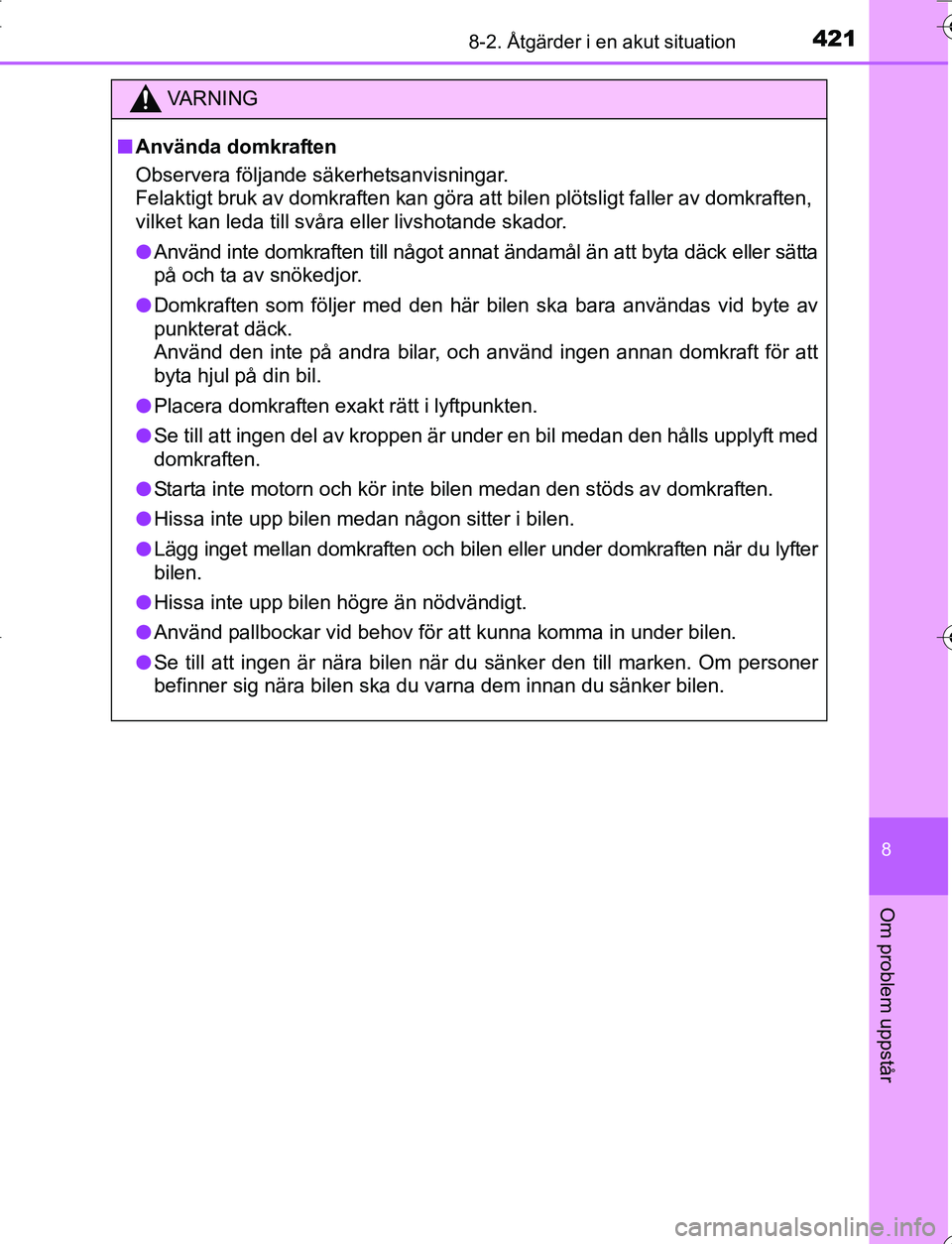

4218-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52G66SE
VA R N I N G
nAnvända domkraften
Observera följande säkerhetsanvisningar.
Felaktigt bruk av domkraften kan göra att bilen plötsligt faller av domkraften,
vilket kan leda till svåra eller livshotande skador.
l Använd inte domkraften till något annat ändamål än att byta däck eller sätta
på och ta av snökedjor.
l Domkraften som följer med den här bilen ska bara användas vid byte av
punkterat däck.
Använd den inte på andra bilar, och använd ingen annan domkraft för att
byta hjul på din bil.
l Placera domkraften exakt rätt i lyftpunkten.
l Se till att ingen del av kroppen är under en bil medan den hålls upplyft med
domkraften.
l Starta inte motorn och kör inte bilen medan den stöds av domkraften.
l Hissa inte upp bilen medan någon sitter i bilen.
l Lägg inget mellan domkraften och bilen eller under domkraften när du lyfter
bilen.
l Hissa inte upp bilen högre än nödvändigt.
l Använd pallbockar vid behov för att kunna komma in under bilen.
l Se till att ingen är nära bilen när du sänker den till marken. Om personer
befinner sig nära bilen ska du varna dem innan du sänker bilen.
OM52G66SE.book Page 421 Wedne sday, July 6, 2016 3:49 PM

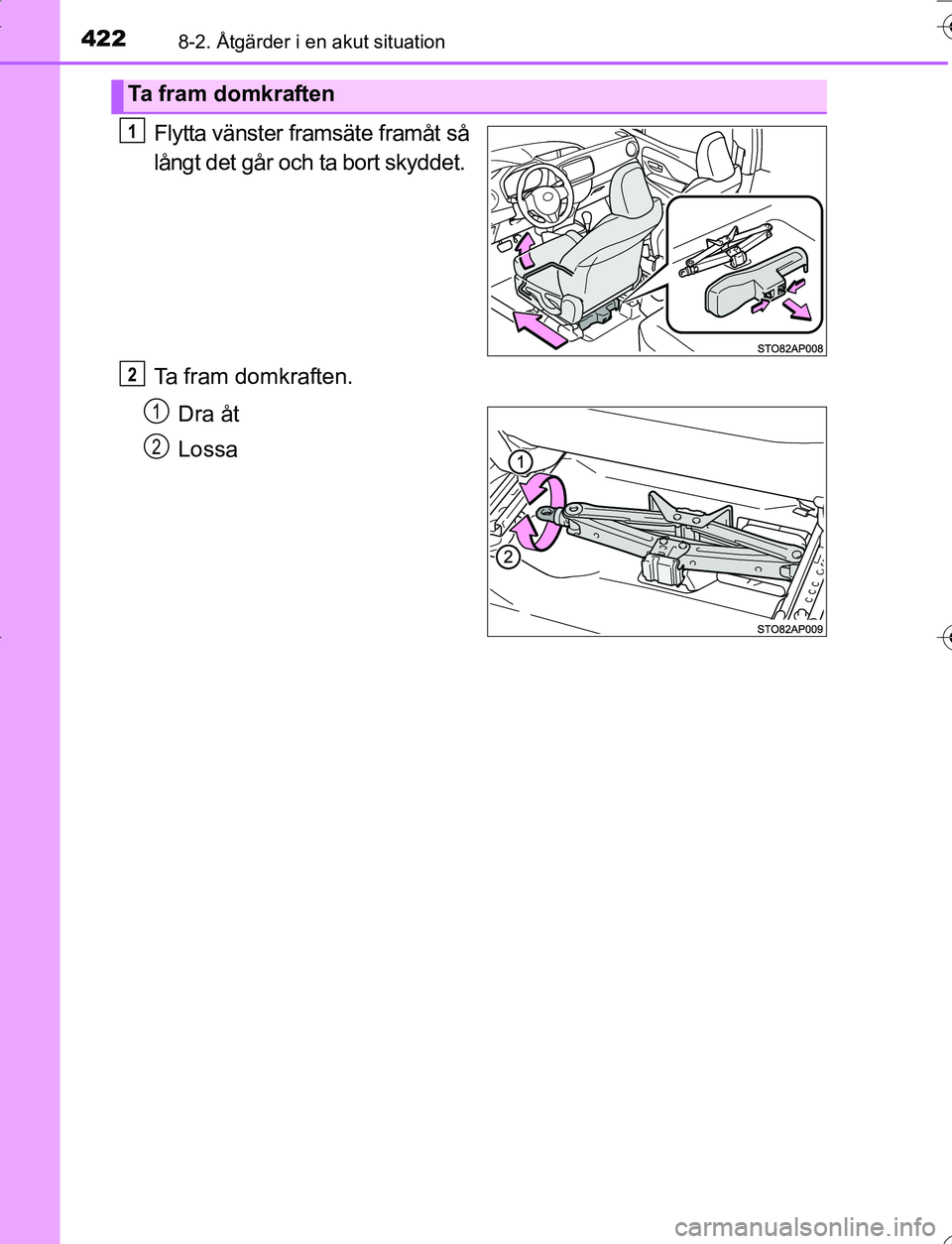

4228-2. Åtgärder i en akut situation
OM52G66SE
Flytta vänster framsäte framåt så
långt det går och ta bort skyddet.
Ta fram domkraften.Dra åt
Lossa
Ta fram domkraften
1
2
1
2
OM52G66SE.book Page 422 Wedne sday, July 6, 2016 3:49 PM

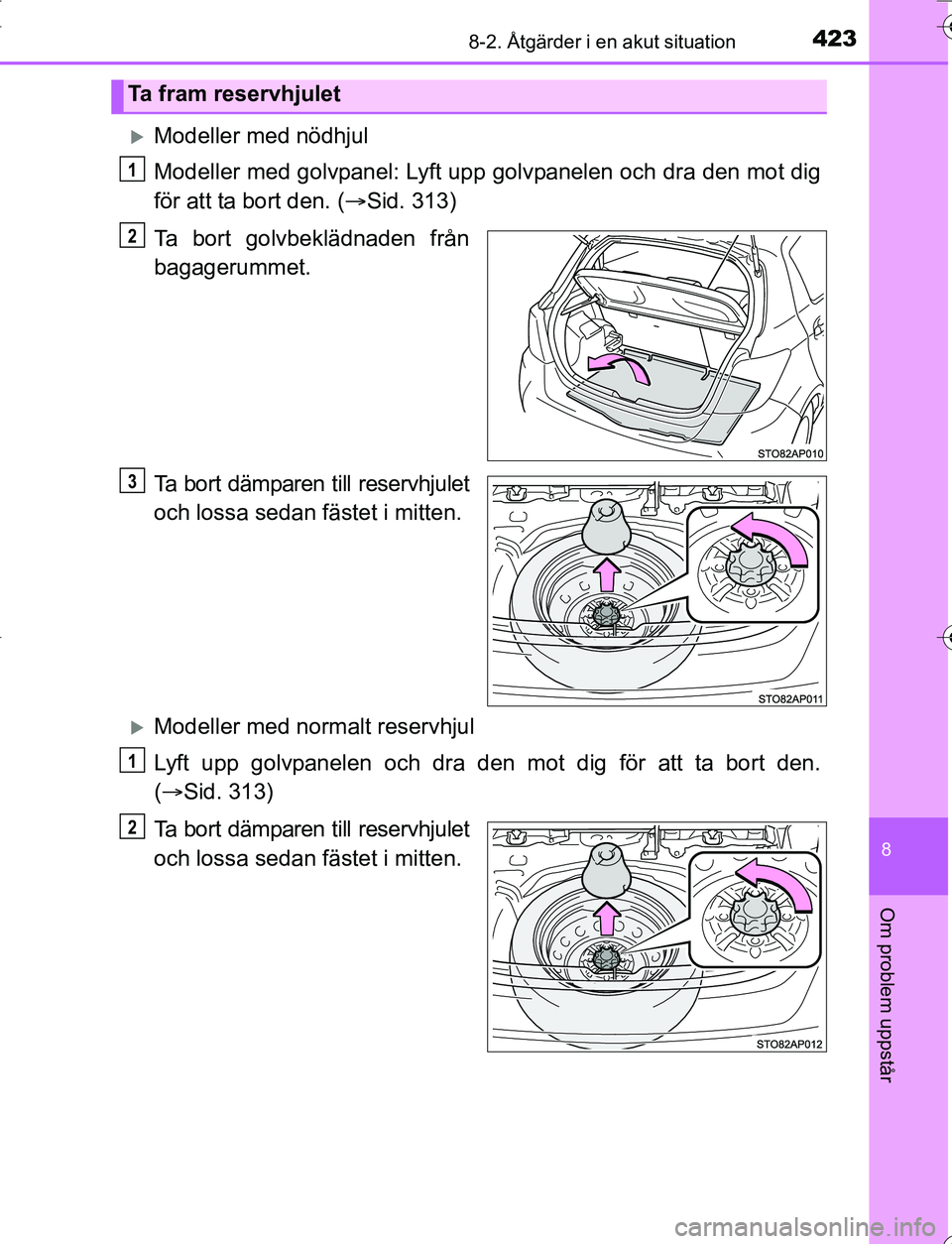

4238-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52G66SE
Modeller med nödhjul
Modeller med golvpanel: Lyft upp golvpanelen och dra den mot dig
för att ta bort den. (Sid. 313)
Ta bort golvbeklädnaden från
bagagerummet.
Ta bort dämparen till reservhjulet
och lossa sedan fästet i mitten.
Modeller med normalt reservhjul
Lyft upp golvpanelen och dra den mot dig för att ta bort den.
(  Sid. 313)
Ta bort dämparen till reservhjulet
och lossa sedan fästet i mitten.
Ta fram reservhjulet
1
2
3
1
2
OM52G66SE.book Page 423 Wedne sday, July 6, 2016 3:49 PM

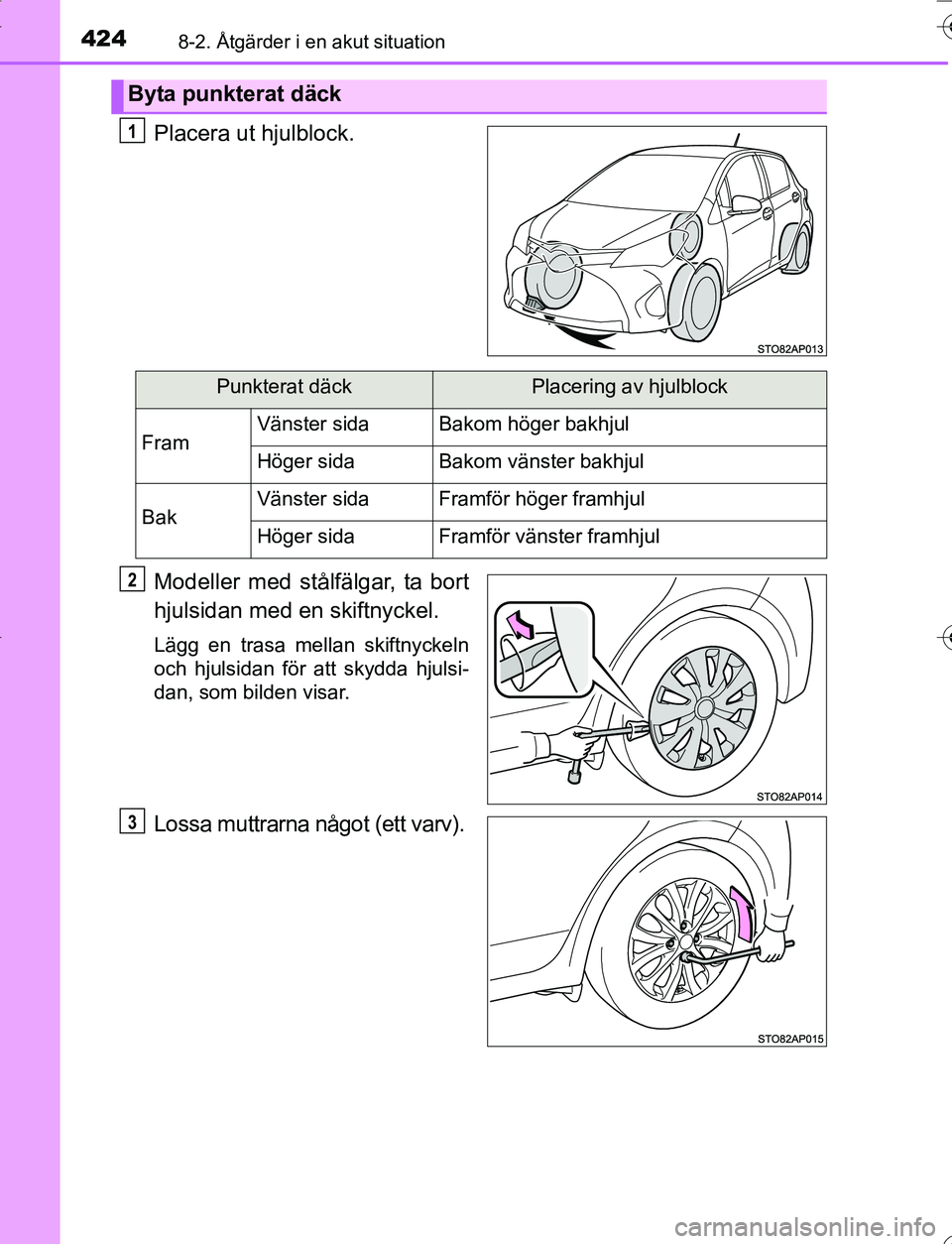

4248-2. Åtgärder i en akut situation
OM52G66SE
Placera ut hjulblock.
Modeller med stålfälgar, ta bort
hjulsidan med en skiftnyckel.
Lägg en trasa mellan skiftnyckeln
och hjulsidan för att skydda hjulsi-
dan, som bilden visar.
Lossa muttrarna något (ett varv).
Byta punkterat däck
1
Punkterat däckPlacering av hjulblock
FramVänster sidaBakom höger bakhjul
Höger sidaBakom vänster bakhjul
BakVänster sidaFramför höger framhjul
Höger sidaFramför vänster framhjul
2
3
OM52G66SE.book Page 424 Wednesday, July 6, 2016 3:49 PM

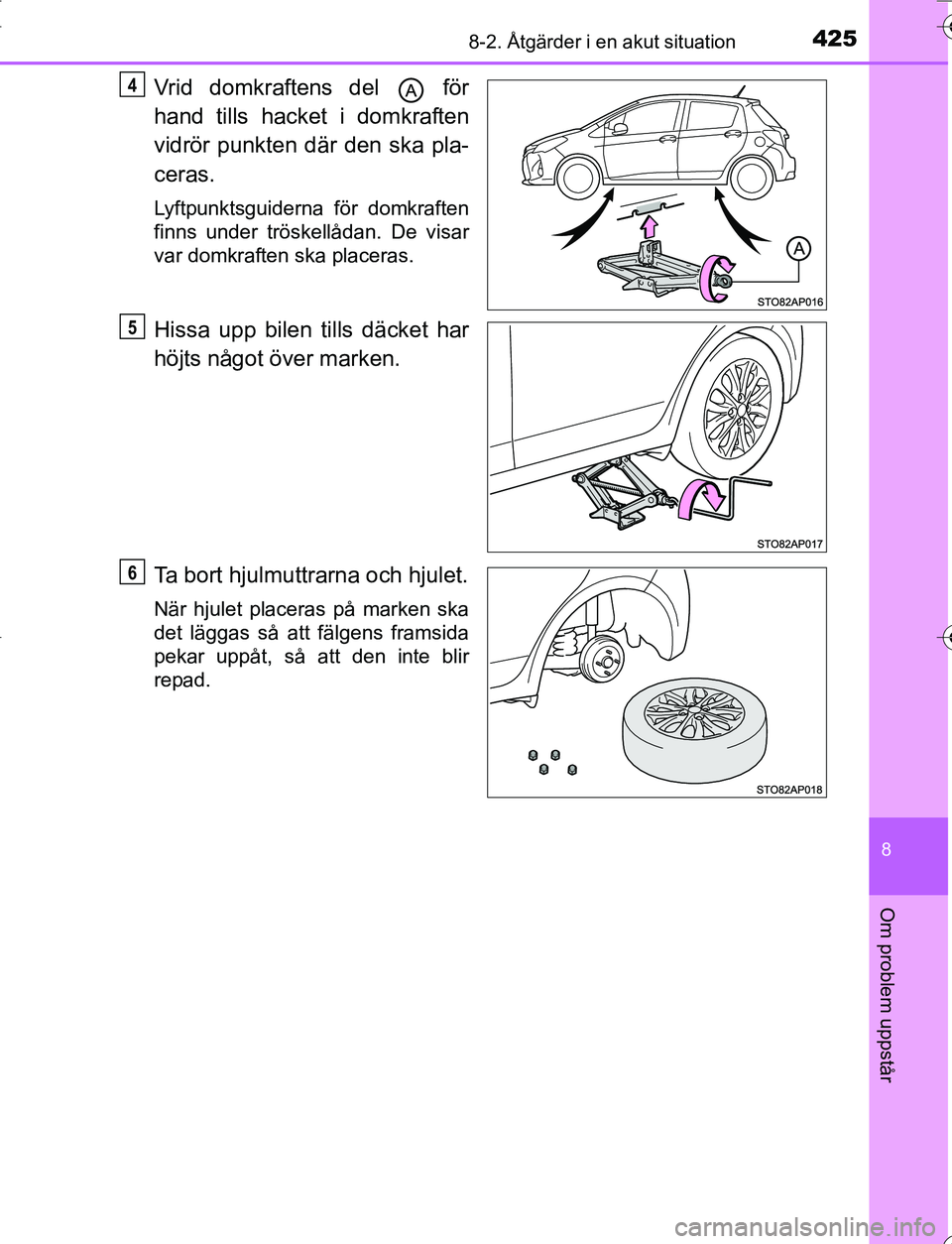

4258-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52G66SE
Vrid domkraftens del för
hand tills hacket i domkraften
vidrör punkten där den ska pla-
ceras.
Lyftpunktsguiderna för domkraften
finns under tröskellådan. De visar
var domkraften ska placeras.
Hissa upp bilen tills däcket har
höjts något över marken.
Ta bort hjulmuttrarna och hjulet.
När hjulet placeras på marken ska
det läggas så att fälgens framsida
pekar uppåt, så att den inte blir
repad.
4
5
6
OM52G66SE.book Page 425 Wednesday, July 6, 2016 3:49 PM

4268-2. Åtgärder i en akut situation
OM52G66SE
VA R N I N G
nByta punkterat däck
l Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra skador:
• Bänd inte loss hjulsidan för hand. Var försiktig när du hanterar hjulsidan
så att du inte skadar dig.
• Rör inte fälgarna eller området kring bromsarna direkt efter att bilen har körts.
När bilen har körts blir fälgarna och området kring bromsarna mycket
varma. Om du kommer åt dessa områden med händer, fötter eller andra
kroppsdelar i samband med hjulbyte kan det leda till brännskador.
l Försummelse att följa dessa anvisningar kan medföra att muttrarna lossnar
och hjulen faller av, vilket kan leda till svåra eller livshotande skador.
• Snarast möjligt efter ett hjulbyte ska hjulmuttrarna dras med en moment-
nyckel till 103 Nm.
• Vid montering av ett hjul ska endast de hjulmuttrar som är särskilt utfor- made för den aktuella fälgen användas.
• Om bultar, gängor eller fälgens skruvhål är spruckna eller deformerade
bör bilen kontrolleras av en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
• Se till att du sätter tillbaka hjulmuttrarna med den avsmalnande sidan inåt. ( Sid. 364)
OM52G66SE.book Page 426 Wedne sday, July 6, 2016 3:49 PM

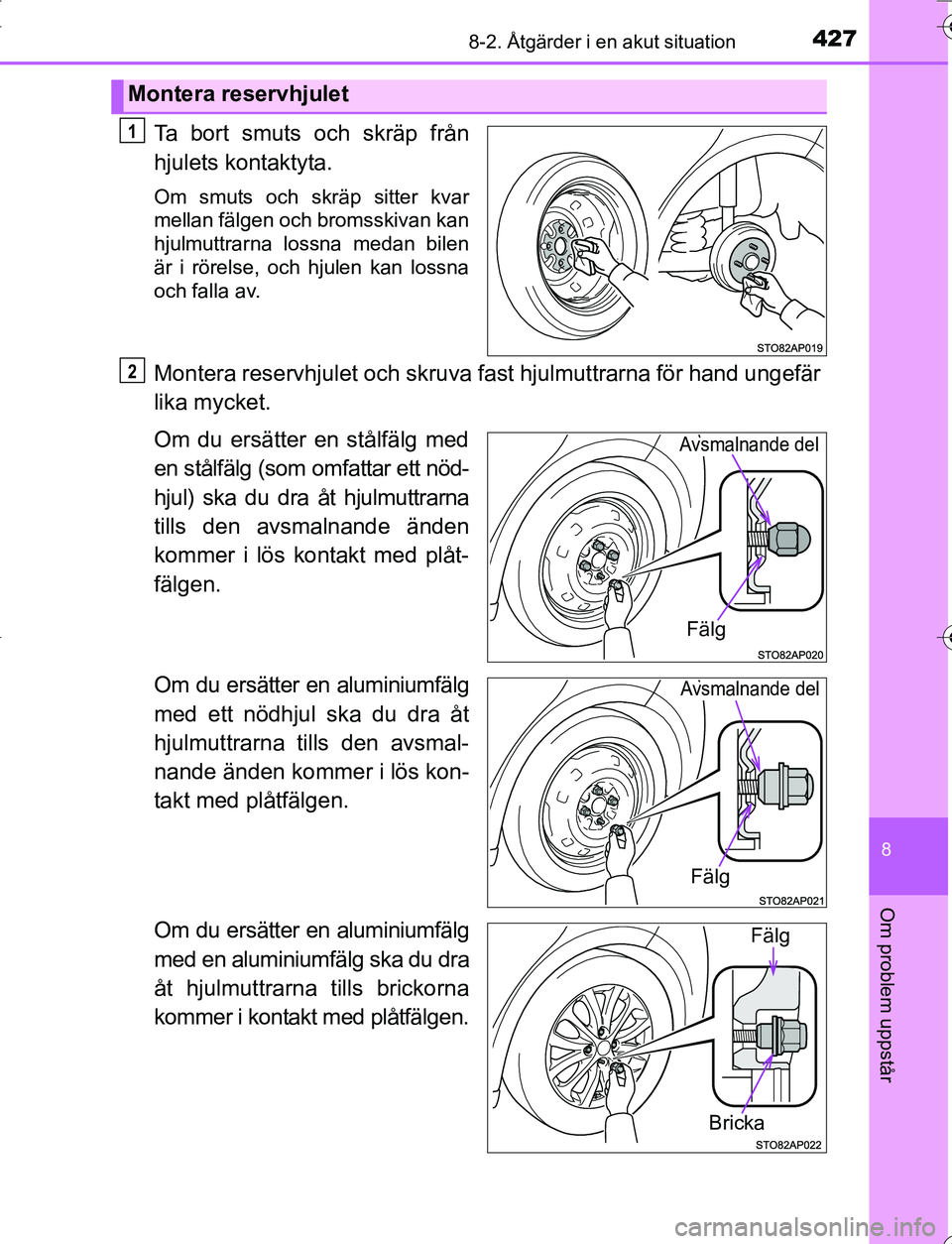

4278-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52G66SE
Ta bort smuts och skräp från
hjulets kontaktyta.
Om smuts och skräp sitter kvar
mellan fälgen och bromsskivan kan
hjulmuttrarna lossna medan bilen
är i rörelse, och hjulen kan lossna
och falla av.
Montera reservhjulet och skruva fast hjulmuttrarna för hand ungefär
lika mycket.
Om du ersätter en stålfälg med
en stålfälg (som omfattar ett nöd-
hjul) ska du dra åt hjulmuttrarna
tills den avsmalnande änden
kommer i lös kontakt med plåt-
fälgen.
Om du ersätter en aluminiumfälg
med ett nödhjul ska du dra åt
hjulmuttrarna tills den avsmal-
nande änden kommer i lös kon-
takt med plåtfälgen.
Om du ersätter en aluminiumfälg
med en aluminiumfälg ska du dra
åt hjulmuttrarna tills brickorna
kommer i kontakt med plåtfälgen.
Montera reservhjulet
1
2
Avsmalnande del
Fälg
Avsmalnande del
Fälg
Fälg
Bricka
OM52G66SE.book Page 427 Wedne sday, July 6, 2016 3:49 PM

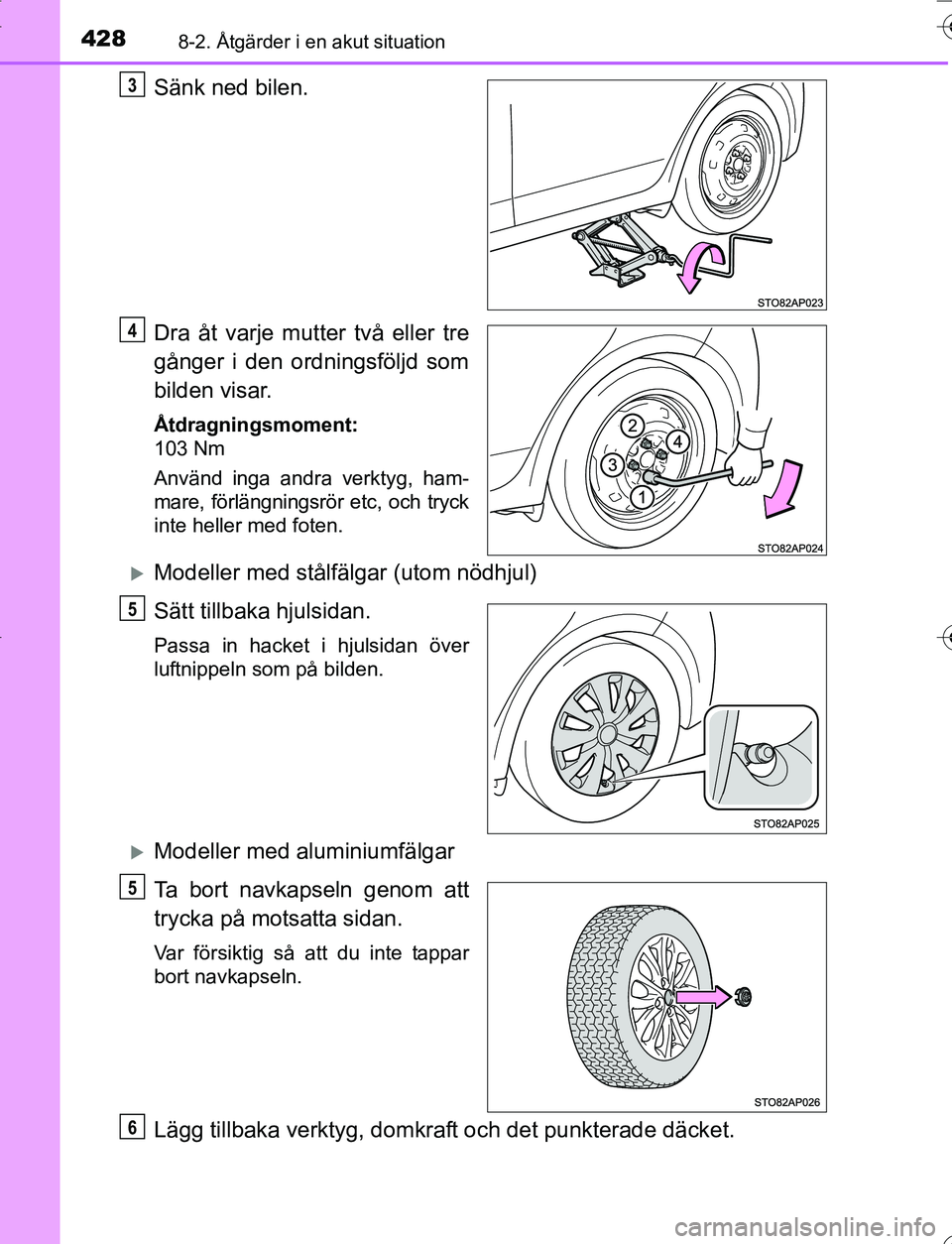

4288-2. Åtgärder i en akut situation
OM52G66SE
Sänk ned bilen.
Dra åt varje mutter två eller tre
gånger i den ordningsföljd som
bilden visar.
Åtdragningsmoment:
103 Nm
Använd inga andra verktyg, ham-
mare, förlängningsrör etc, och tryck
inte heller med foten.
Modeller med stålfälgar (utom nödhjul)
Sätt tillbaka hjulsidan.
Passa in hacket i hjulsidan över
luftnippeln som på bilden.
Modeller med aluminiumfälgar
Ta bort navkapseln genom att
trycka på motsatta sidan.
Var försiktig så att du inte tappar
bort navkapseln.
Lägg tillbaka verktyg, domkra ft och det punkterade däcket.
3
4
5
5
6
OM52G66SE.book Page 428 Wedne sday, July 6, 2016 3:49 PM

4298-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52G66SE

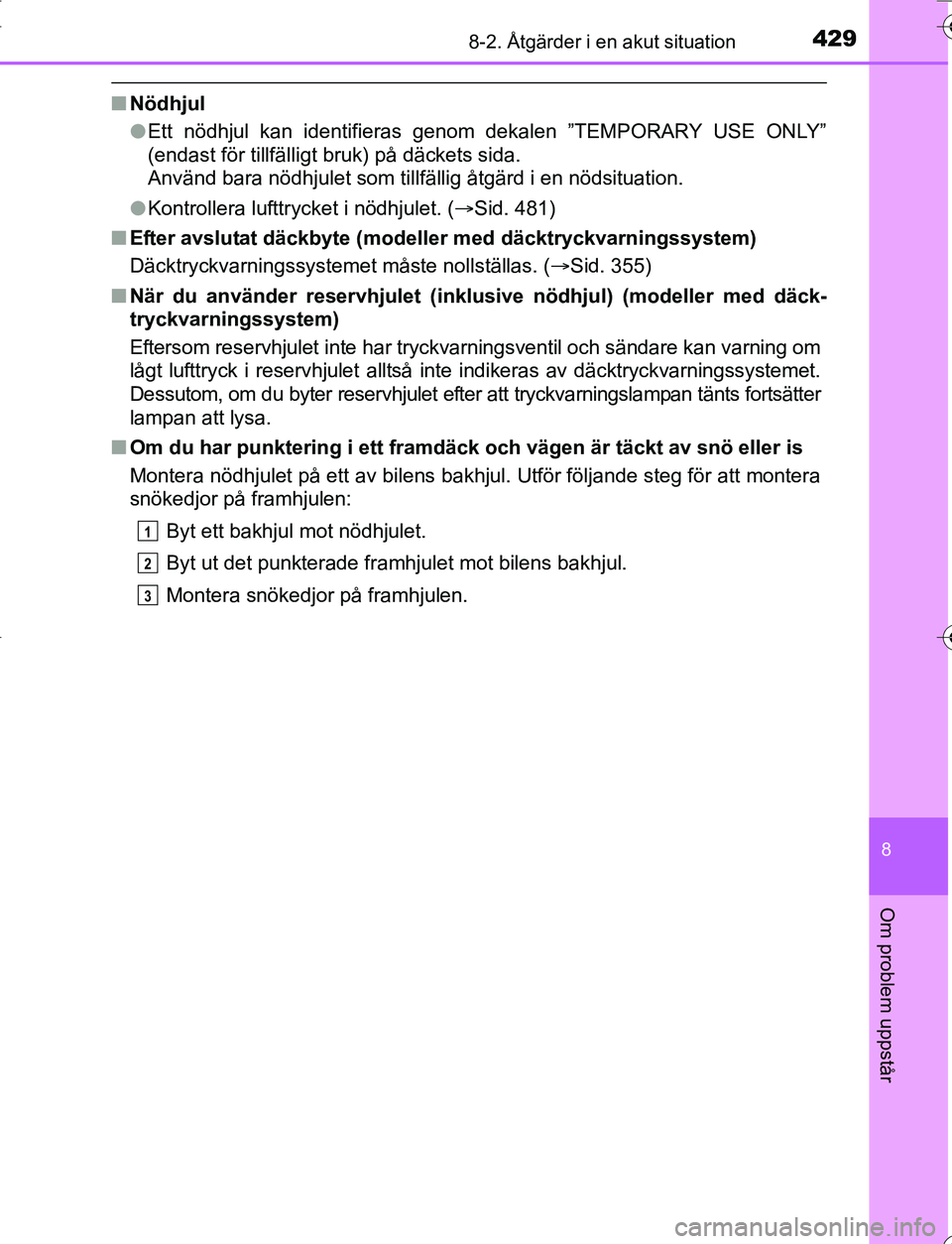

nNödhjul
lEtt nödhjul kan identifieras genom dekalen ”TEMPORARY USE ONLY”
(endast för tillfälligt bruk) på däckets sida.
Använd bara nödhjulet som tillfällig åtgärd i en nödsituation.
l Kontrollera lufttrycket i nödhjulet. ( Sid. 481)
n Efter avslutat däckbyte (modell er med däcktryckvarningssystem)
Däcktryckvarningssystemet måste nollställas. ( Sid. 355)
n När du använder reservhjulet (inklu sive nödhjul) (modeller med däck-
tryckvarningssystem)
Eftersom reservhjulet inte har tryckvarningsventil och sändare kan varning om
lågt lufttryck i reservhjulet alltså inte indikeras av däcktryckvarningssystemet.
Dessutom, om du byter reservhjulet efter att tryckvarningslampan tänts fortsätter
lampan att lysa.
n Om du har punktering i ett framdäck och vägen är täckt av snö eller is
Montera nödhjulet på ett av bilens bakhjul. Utför följande steg för att montera
snökedjor på framhjulen:
Byt ett bakhjul mot nödhjulet.
Byt ut det punkterade framhjulet mot bilens bakhjul.
Montera snökedjor på framhjulen.
1
2
3
OM52G66SE.book Page 429 Wedne sday, July 6, 2016 3:49 PM

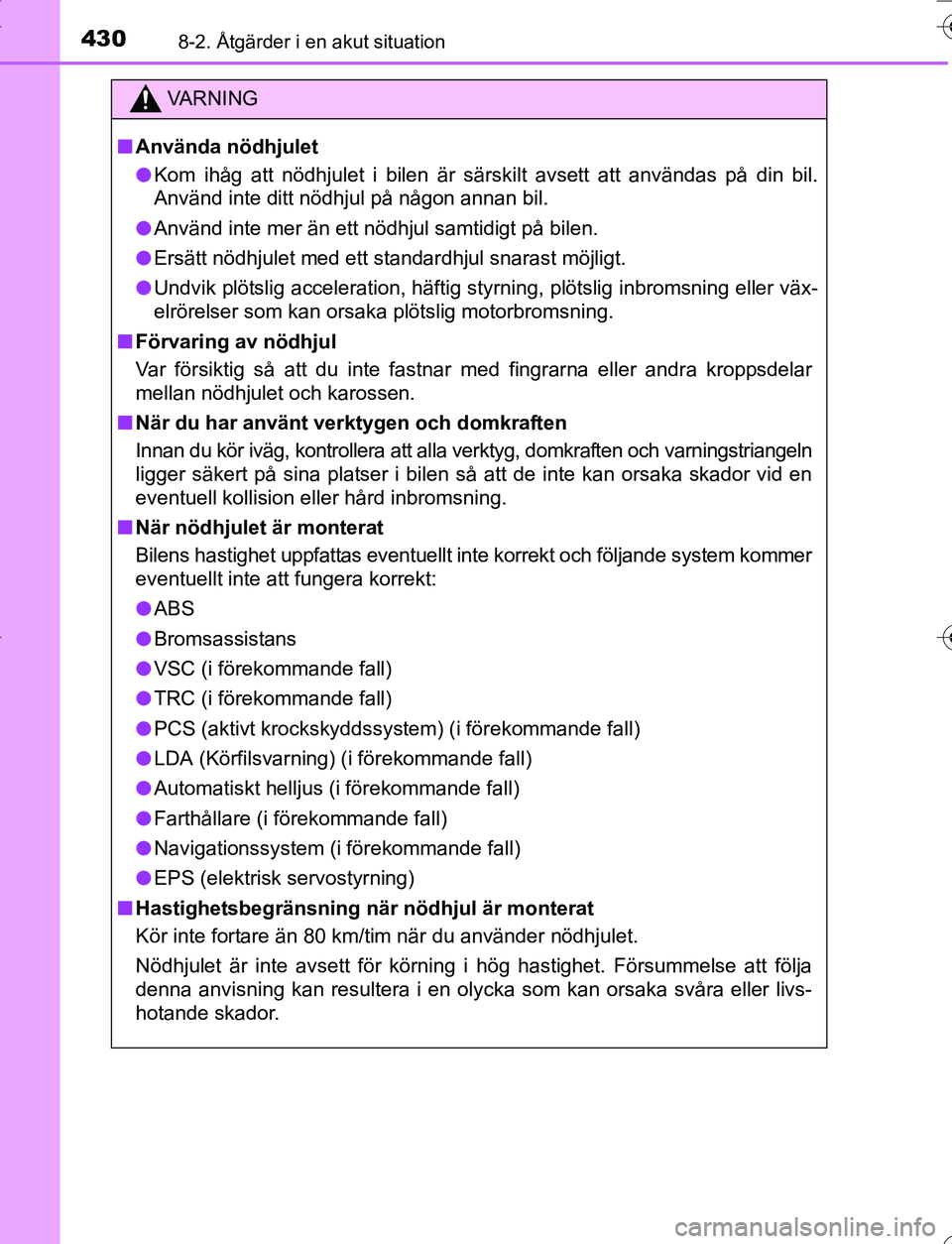

4308-2. Åtgärder i en akut situation
OM52G66SE
VA R N I N G
nAnvända nödhjulet
l Kom ihåg att nödhjulet i bilen är särskilt avsett att användas på din bil.
Använd inte ditt nödhjul på någon annan bil.
l Använd inte mer än ett nödhjul samtidigt på bilen.
l Ersätt nödhjulet med ett standardhjul snarast möjligt.
l Undvik plötslig acceleration, häftig styrning, plötslig inbromsning eller väx-
elrörelser som kan orsaka plötslig motorbromsning.
n Förvaring av nödhjul
Var försiktig så att du inte fastnar med fingrarna eller andra kroppsdelar
mellan nödhjulet och karossen.
n När du har använt verktygen och domkraften
Innan du kör iväg, kontrollera att alla verktyg, domkraften och varningstriangeln
ligger säkert på sina platser i bilen så att de inte kan orsaka skador vid en
eventuell kollision eller hård inbromsning.
n När nödhjulet är monterat
Bilens hastighet uppfattas eventuellt inte korrekt och följande system kommer
eventuellt inte att fungera korrekt:
l ABS
l Bromsassistans
l VSC (i förekommande fall)
l TRC (i förekommande fall)
l PCS (aktivt krockskyddssystem) (i förekommande fall)
l LDA (Körfilsvarning) (i förekommande fall)
l Automatiskt helljus (i förekommande fall)
l Farthållare (i förekommande fall)
l Navigationssystem (i förekommande fall)
l EPS (elektrisk servostyrning)
n Hastighetsbegränsning när nödhjul är monterat
Kör inte fortare än 80 km/tim när du använder nödhjulet.
Nödhjulet är inte avsett för körning i hög hastighet. Försummelse att följa
denna anvisning kan resultera i en olycka som kan orsaka svåra eller livs-
hotande skador.
OM52G66SE.book Page 430 Wedne sday, July 6, 2016 3:49 PM
