341-1. För säkert bruk
OM52G76SE
*: I förekommande fall

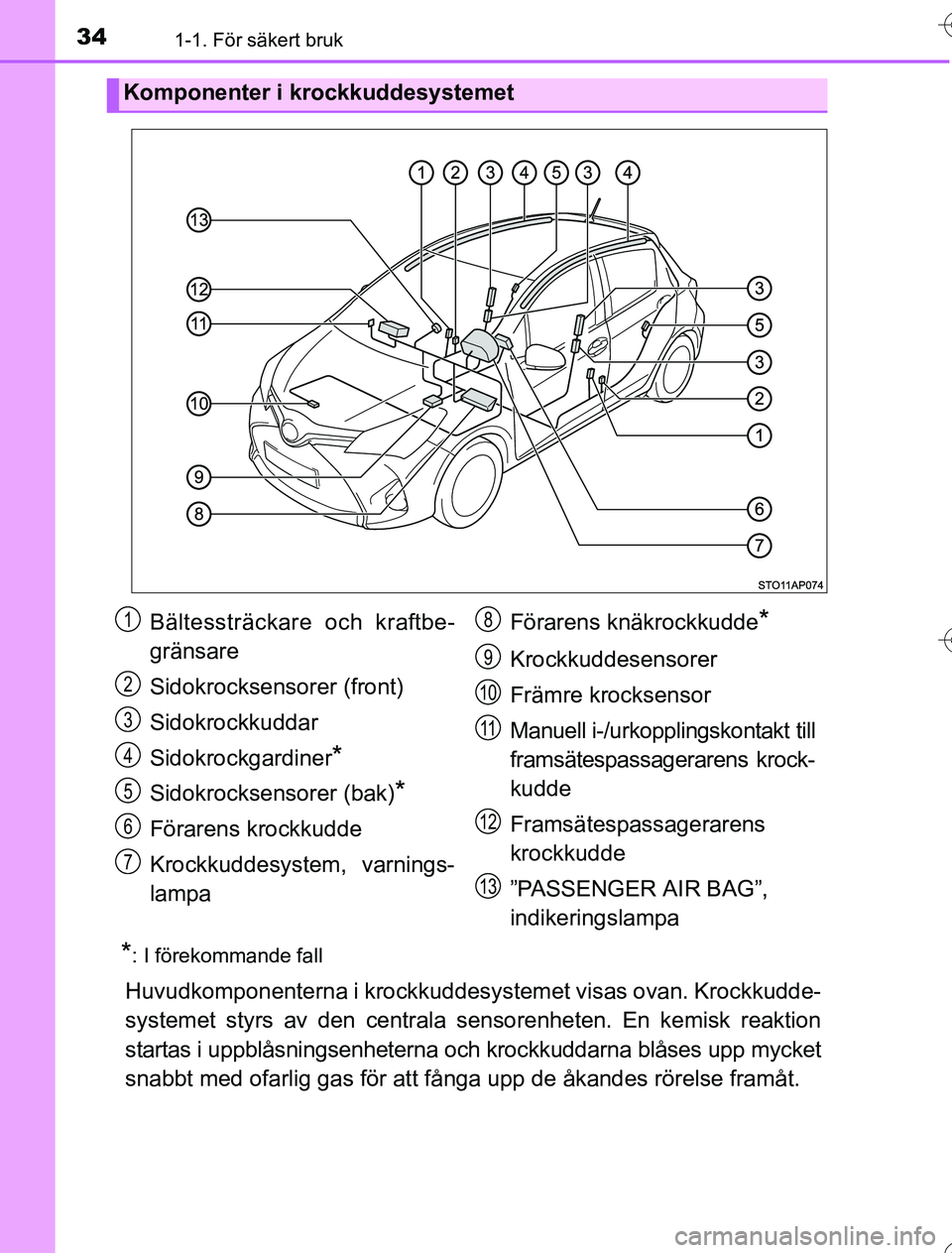

Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkudde-
systemet styrs av den centrala sensorenheten. En kemisk reaktion
startas i uppblåsningsenheterna och krockkuddarna blåses upp mycket
snabbt med ofarlig gas för att fånga upp de åkandes rörelse framåt.
Komponenter i krockkuddesystemet
Bältessträckare och kraftbe-
gränsare
Sidokrocksensorer (front)
Sidokrockkuddar
Sidokrockgardiner
*
Sidokrocksensorer (bak)*
Förarens krockkudde
Krockkuddesystem, varnings-
lampaFörarens knäkrockkudde
*
Krockkuddesensorer
Främre krocksensor
Manuell i-/urkopplingskontakt till
framsätespassagerarens krock-
kudde
Framsätespassagerarens
krockkudde
”PASSENGER AIR BAG”,
indikeringslampa
1
2
3
4
5
6
7
8
9
10
11
12
13
OM52G76SE.book Page 34 Wednesday, July 6, 2016 4:24 PM

671-2. Hybridsystem
1
Trygghet och säkerhet
OM52G76SE

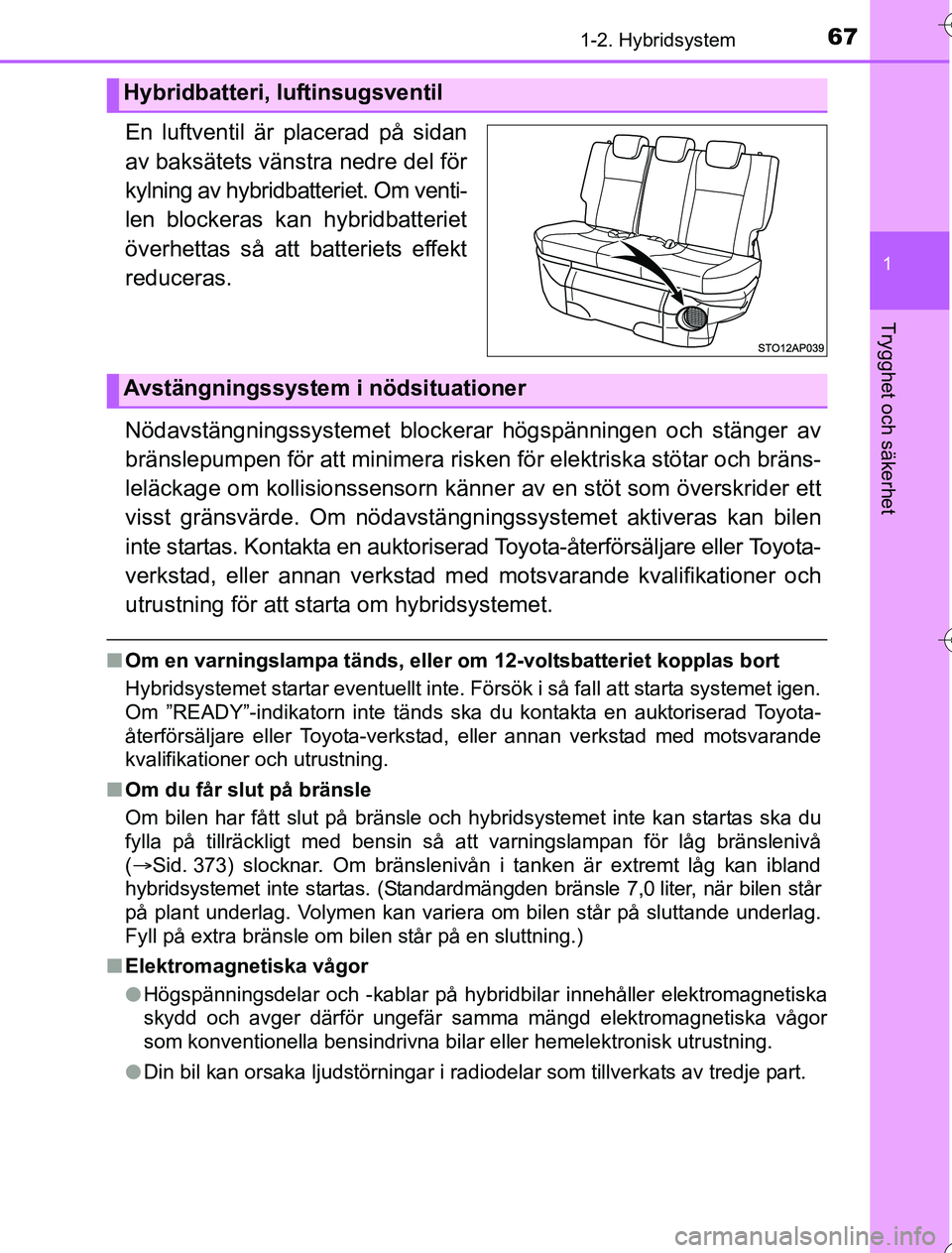

En luftventil är placerad på sidan
av baksätets vänstra nedre del för
kylning av hybridbatteriet. Om venti-
len blockeras kan hybridbatteriet
överhettas så att batteriets effekt
reduceras.
Nödavstängningssystemet blockerar högspänningen och stänger av
bränslepumpen för att minimera risken för elektriska stötar och bräns-
leläckage om kollisionssensorn känne r av en stöt som överskrider ett
visst gränsvärde. Om nödavstängni ngssystemet aktiveras kan bilen
inte startas. Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning för att starta om hybridsystemet.
n Om en varningslampa tänds, eller om 12-voltsbatteriet kopplas bort
Hybridsystemet startar eventuellt inte. Försök i så fall att starta systemet igen.
Om ”READY”-indikatorn inte tänds ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning.
n Om du får slut på bränsle
Om bilen har fått slut på bränsle och hybridsystemet inte kan startas ska du
fylla på tillräckligt med bensin så att varningslampan för låg bränslenivå
(Sid. 373) slocknar. Om bränslenivån i tanken är extremt låg kan ibland
hybridsystemet inte startas. (Standardmängden bränsle 7,0 liter, när bilen står
på plant underlag. Volymen kan variera om bilen står på sluttande underlag.
Fyll på extra bränsle om bilen står på en sluttning.)
n Elektromagnetiska vågor
lHögspänningsdelar och -kablar på hybridbilar innehåller elektromagnetiska
skydd och avger därför ungefär samma mängd elektromagnetiska vågor
som konventionella bensindrivna bilar eller hemelektronisk utrustning.
l Din bil kan orsaka ljudstörningar i radi odelar som tillverkats av tredje part.
Hybridbatteri, luftinsugsventil
Avstängningssystem i nödsituationer
OM52G76SE.book Page 67 Wednesday, July 6, 2016 4:24 PM

721-3. Stöldskydd
OM52G76SE
Dubbelsidigt låssystem
Modeller med detta system har
dekaler på rutorna i båda framdör-
rarna.
Tryck startknappen till avstängt läge och be samtliga passagerare
lämna bilen, kontrollera att alla dörrar är stängda.
Med låsfunktionen (modeller med elektroniskt lås- och startsystem):
Vidrör sensorytan på yttre dörrhandtaget två gånger inom 5 sekunder.
Med fjärrkontrollen:
Tryck på två gånger inom 5 sekunder.
: I förekommande fall
Obehörigt tillträde till bilen fö rhindras genom att dörrupplåsnings-
funktionen kopplas ur från såväl insidan som utsidan.
Aktivering av det dubbelsidiga låssystemet
OM52G76SE.book Page 72 Wednesday, July 6, 2016 4:24 PM

1003-2. Öppna, stänga och låsa dörrarna
OM52G76SE

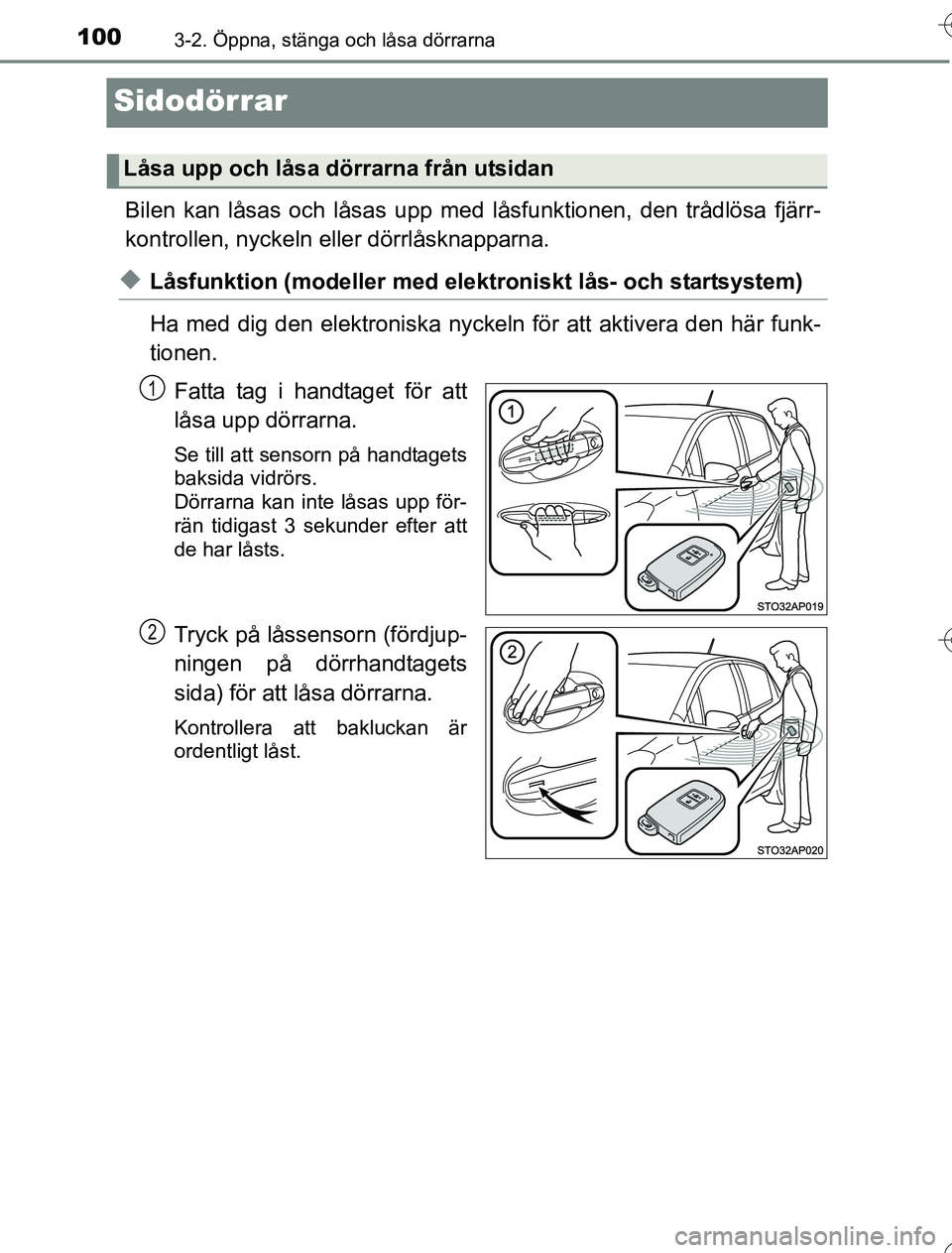

Sidodörrar
Bilen kan låsas och låsas upp med låsfunktionen, den trådlösa fjärr-
kontrollen, nyckeln eller dörrlåsknapparna.
uLåsfunktion (modeller med elektr oniskt lås- och startsystem)
Ha med dig den elektroni ska nyckeln för att aktivera den här funk-
tionen.
Fatta tag i handtaget för att
låsa upp dörrarna.
Se till att sensorn på handtagets
baksida vidrörs.
Dörrarna kan inte låsas upp för-
rän tidigast 3 sekunder efter att
de har låsts.
Tryck på låssensorn (fördjup-
ningen på dörrhandtagets
sida) för att låsa dörrarna.
Kontrollera att bakluckan är
ordentligt låst.
Låsa upp och låsa dörrarna från utsidan
1
2
OM52G76SE.book Page 100 Wedne sday, July 6, 2016 4:24 PM

1023-2. Öppna, stänga och låsa dörrarna
OM52G76SEn

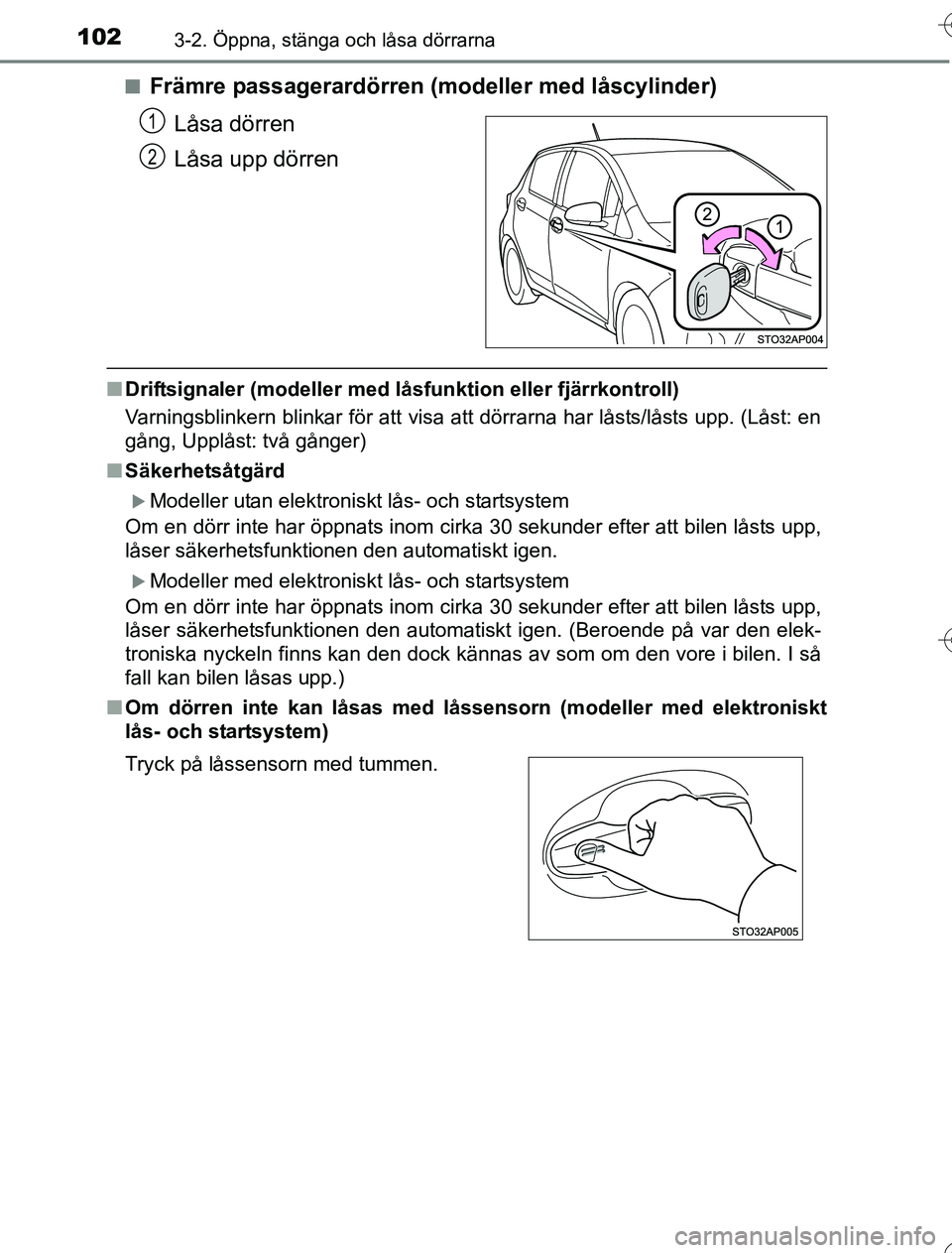

Främre passagerardörren (modeller med låscylinder)
Låsa dörren
Låsa upp dörren
nDriftsignaler (modeller med låsfunktion eller fjärrkontroll)
Varningsblinkern blinkar för att visa att dörrarna har låsts/låsts upp. (Låst: en
gång, Upplåst: två gånger)
n Säkerhetsåtgärd
Modeller utan elektroniskt lås- och startsystem
Om en dörr inte har öppnats inom cirka 30 sekunder efter att bilen låsts upp,
låser säkerhetsfunktionen den automatiskt igen.
Modeller med elektroniskt lås- och startsystem
Om en dörr inte har öppnats inom cirka 30 sekunder efter att bilen låsts upp,
låser säkerhetsfunktionen den automatiskt igen. (Beroende på var den elek-
troniska nyckeln finns kan den dock kännas av som om den vore i bilen. I så
fall kan bilen låsas upp.)
n Om dörren inte kan låsas med låssen sorn (modeller med elektroniskt
lås- och startsystem)
1
2
Tryck på låssensorn med tummen.
OM52G76SE.book Page 102 Wedne sday, July 6, 2016 4:24 PM

1173-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
OM52G76SEn

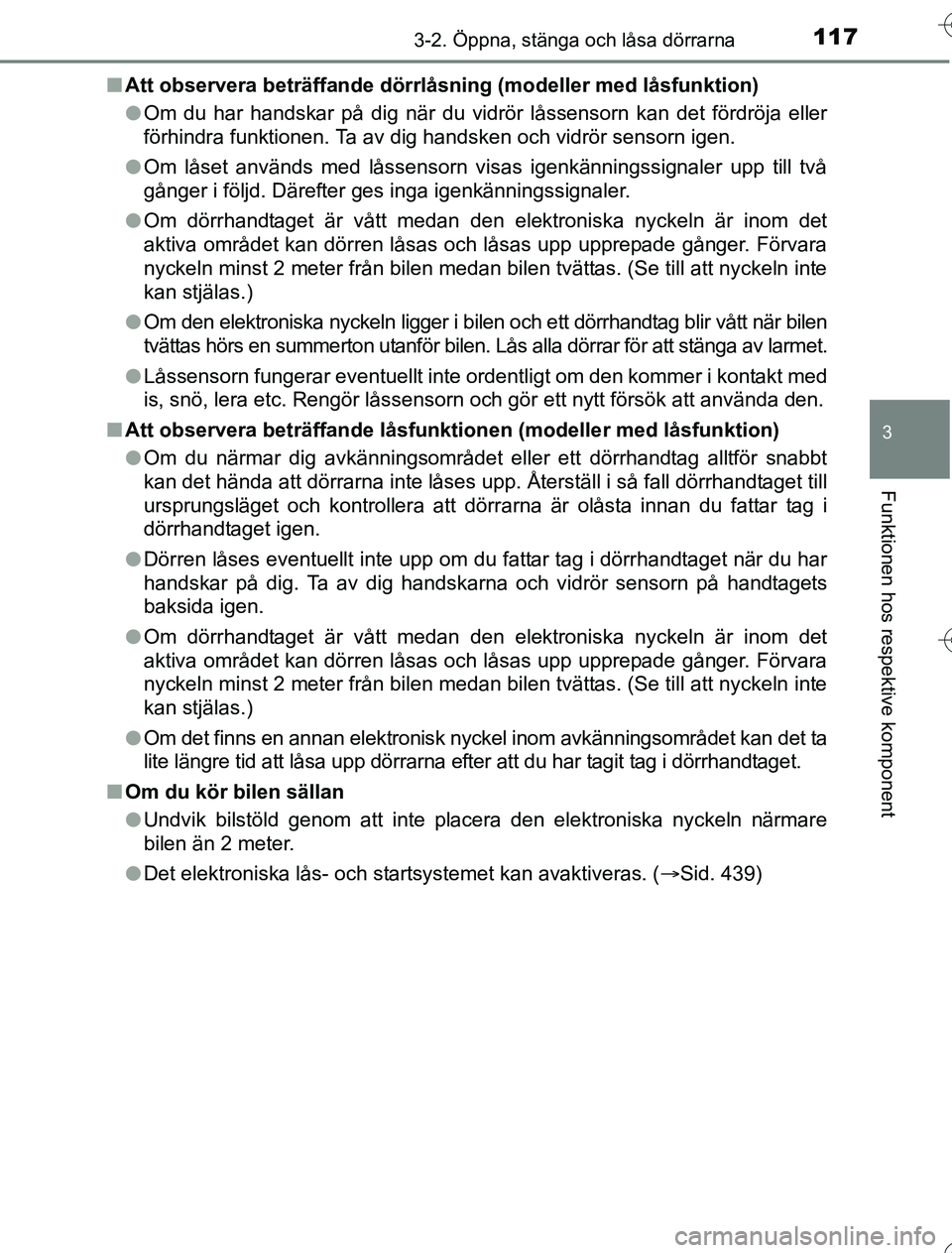

Att observera beträffande dörrlåsni ng (modeller med låsfunktion)
l Om du har handskar på dig när du vidrör låssensorn kan det fördröja eller
förhindra funktionen. Ta av dig handsken och vidrör sensorn igen.
l Om låset används med låssensorn visas igenkänningssignaler upp till två
gånger i följd. Därefter ges inga igenkänningssignaler.
l Om dörrhandtaget är vått medan den elektroniska nyckeln är inom det
aktiva området kan dörren låsas och låsas upp upprepade gånger. Förvara
nyckeln minst 2 meter från bilen medan bilen tvättas. (Se till att nyckeln inte
kan stjälas.)
l Om den elektroniska nyckeln ligger i bilen och ett dörrhandtag blir vått när bilen
tvättas hörs en summerton utanför bilen. Lås alla dörrar för att stänga av larmet.
l Låssensorn fungerar eventuellt inte ordentligt om den kommer i kontakt med
is, snö, lera etc. Rengör låssensorn och gör ett nytt försök att använda den.
n Att observera beträffande låsfunkt ionen (modeller med låsfunktion)
l Om du närmar dig avkänningsområdet eller ett dörrhandtag alltför snabbt
kan det hända att dörrarna inte låses upp. Återställ i så fall dörrhandtaget till
ursprungsläget och kontrollera att dörrarna är olåsta innan du fattar tag i
dörrhandtaget igen.
l Dörren låses eventuellt inte upp om du fattar tag i dörrhandtaget när du har
handskar på dig. Ta av dig handskarna och vidrör sensorn på handtagets
baksida igen.
l Om dörrhandtaget är vått medan den elektroniska nyckeln är inom det
aktiva området kan dörren låsas och låsas upp upprepade gånger. Förvara
nyckeln minst 2 meter från bilen medan bilen tvättas. (Se till att nyckeln inte
kan stjälas.)
l Om det finns en annan elektronisk nyckel inom avkänningsområdet kan det ta
lite längre tid att låsa upp dörrarna efter att du har tagit tag i dörrhandtaget.
n Om du kör bilen sällan
lUndvik bilstöld genom att inte placera den elektroniska nyckeln närmare
bilen än 2 meter.
l Det elektroniska lås- och startsystemet kan avaktiveras. (Sid. 439)
OM52G76SE.book Page 117 Wedne sday, July 6, 2016 4:24 PM

1303-4. Justera ratten och speglarna
OM52G76SE

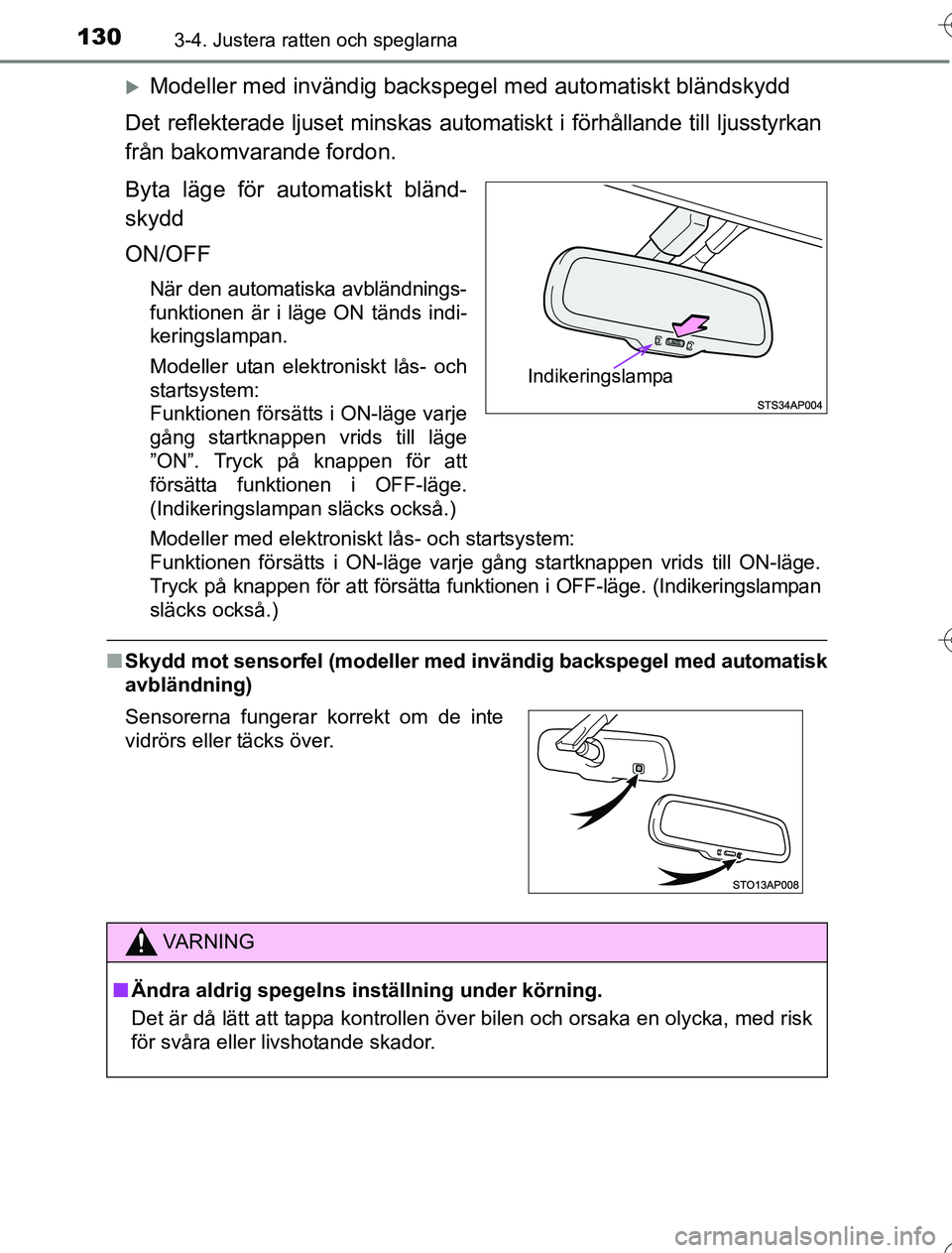

Modeller med invändig backspegel med automatiskt bländskydd
Det reflekterade ljuset minskas automatiskt i förhållande till ljusstyrkan
från bakomvarande fordon.
Byta läge för automatiskt bländ-
skydd
ON/OFF
När den automatiska avbländnings-
funktionen är i läge ON tänds indi-
keringslampan.
Modeller utan elektroniskt lås- och
startsystem:
Funktionen försätts i ON-läge varje
gång startknappen vrids till läge
”ON”. Tryck på knappen för att
försätta funktionen i OFF-läge.
(Indikeringslampan släcks också.)
Modeller med elektroniskt lås- och startsystem:
Funktionen försätts i ON-läge varje gång startknappen vrids till ON-läge.
Tryck på knappen för att försätta funktionen i OFF-läge. (Indikeringslampan
släcks också.)
n Skydd mot sensorfel (modeller med invändig backspege l med automatisk
avbländning)
Indikeringslampa
Sensorerna fungerar korrekt om de inte
vidrörs eller täcks över.
VA R N I N G
n Ändra aldrig spegelns in ställning under körning.
Det är då lätt att tappa kontrollen över bilen och orsaka en olycka, med risk
för svåra eller livshotande skador.
OM52G76SE.book Page 130 Wedne sday, July 6, 2016 4:24 PM

1714-3. Använda strålkastare och vindrutetorkare
4
Körning
OM52G76SE

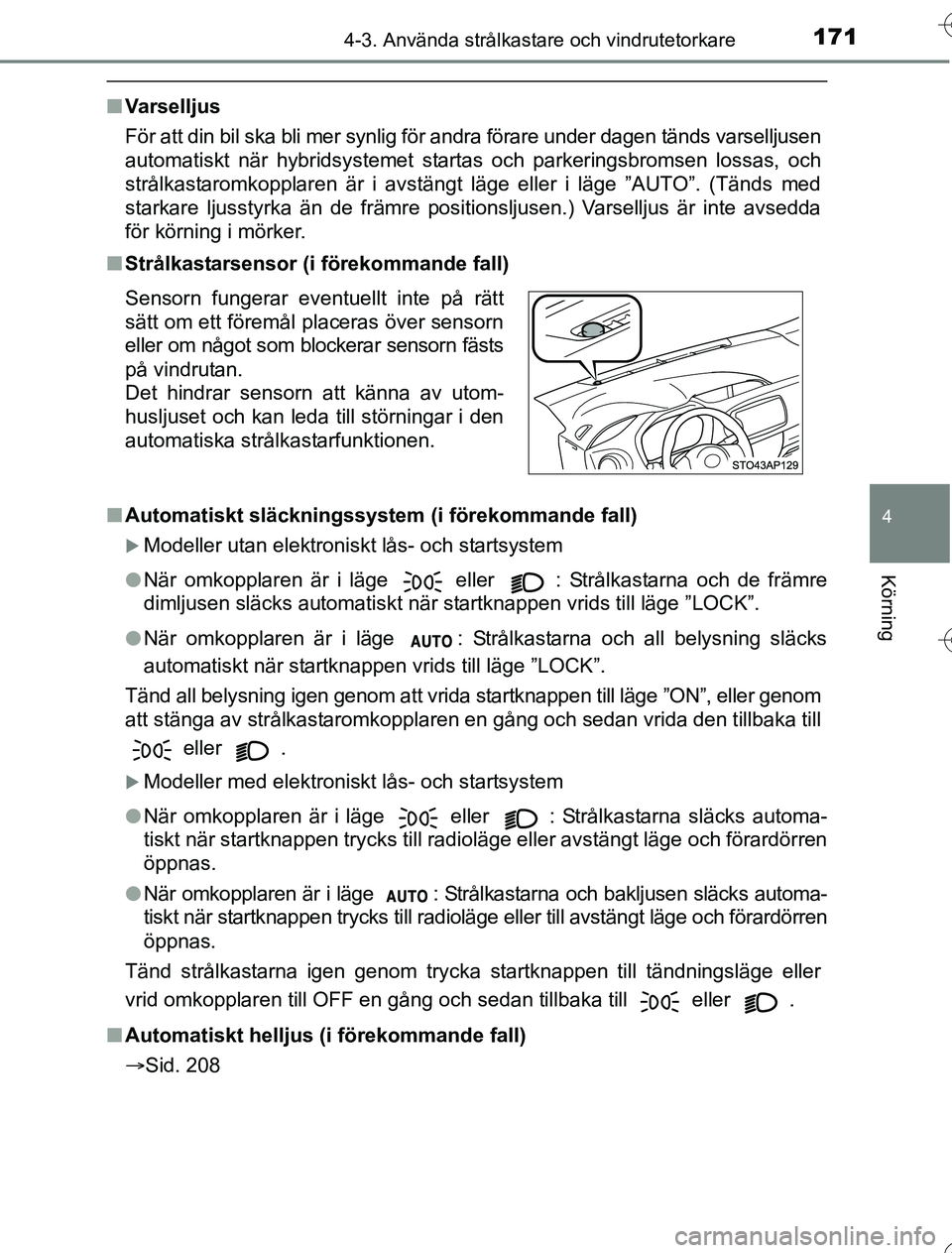

nVarselljus
För att din bil ska bli mer synlig för andra förare under dagen tänds varselljusen
automatiskt när hybridsystemet startas och parkeringsbromsen lossas, och
strålkastaromkopplaren är i avstängt läge eller i läge ”AUTO”. (Tänds med
starkare ljusstyrka än de främre positionsljusen.) Varselljus är inte avsedda
för körning i mörker.
n Strålkastarsensor (i förekommande fall)
n Automatiskt släckningssystem (i förekommande fall)
Modeller utan elektroniskt lås- och startsystem
l När omkopplaren är i läge
eller : Strålkastarna och de främre
dimljusen släcks automatiskt när startknappen vrids till läge ”LOCK”.
l När omkopplaren är i läge : Strålkastarna och all belysning släcks
automatiskt när startknappen vrids till läge ”LOCK”.
Tänd all belysning igen genom att vrida startknappen till läge ”ON”, eller genom
att stänga av strålkastaromkopplaren en gång och sedan vrida den tillbaka till
eller .
Modeller med elektroniskt lås- och startsystem
l När omkopplaren är i läge
eller : Strålkastarna släcks automa-
tiskt när startknappen trycks till radioläge eller avstängt läge och förardörren
öppnas.
l När omkopplaren är i läge : Strålkastarna och bakljusen släcks automa-
tiskt när startknappen trycks till radioläge eller till avstängt läge och förardörren
öppnas.
Tänd strålkastarna igen genom trycka startknappen till tändningsläge eller
vrid omkopplaren till OFF en gång och sedan tillbaka till eller .
n Automatiskt helljus (i förekommande fall)
Sid. 208 Sensorn fungerar eventuellt inte på rätt
sätt om ett föremål placeras över sensorn
eller om något som blockerar sensorn fästs
på vindrutan.
Det hindrar sensorn att känna av utom-
husljuset och kan leda till störningar i den
automatiska strålkastarfunktionen.
OM52G76SE.book Page 171 Wedne sday, July 6, 2016 4:24 PM

1724-3. Använda strålkastare och vindrutetorkare
OM52G76SEn

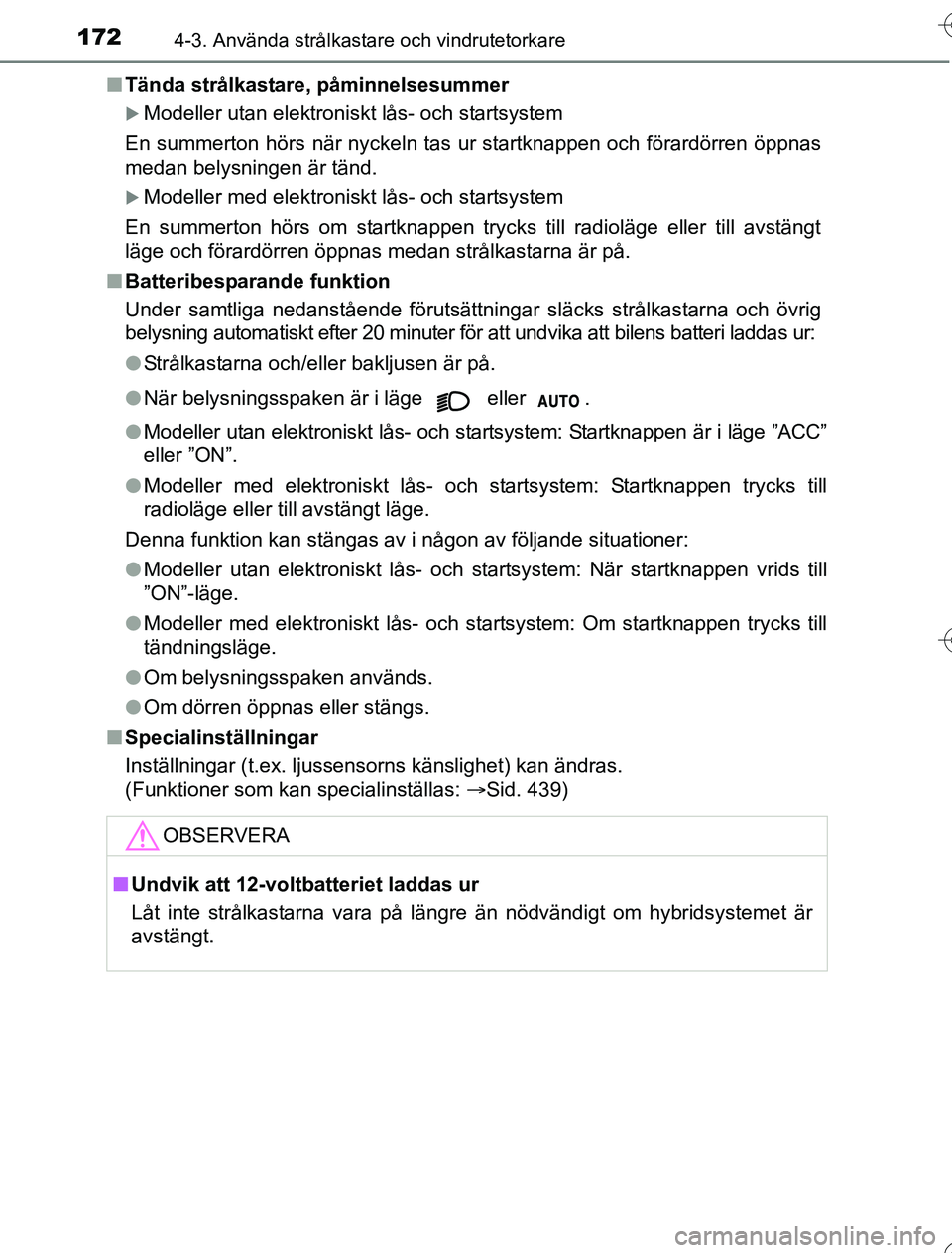

Tända strålkastare, påminnelsesummer
Modeller utan elektroniskt lås- och startsystem
En summerton hörs när nyckeln ta s ur startknappen och förardörren öppnas
medan belysningen är tänd.
Modeller med elektroniskt lås- och startsystem
En summerton hörs om startknappen trycks till radioläge eller till avstängt
läge och förardörren öppnas medan strålkastarna är på.
n Batteribesparande funktion
Under samtliga nedanstående förutsättningar släcks strålkastarna och övrig
belysning automatiskt efter 20 minuter för att undvika att bilens batteri laddas ur:
lStrålkastarna och/eller bakljusen är på.
l När belysningsspaken är i läge eller .
l Modeller utan elektroniskt lås- och startsystem: Startknappen är i läge ”ACC”
eller ”ON”.
l Modeller med elektroniskt lås- och startsystem: Startknappen trycks till
radioläge eller till avstängt läge.
Denna funktion kan stängas av i någon av följande situationer:
l Modeller utan elektroniskt lås- och startsystem: När startknappen vrids till
”ON”-läge.
l Modeller med elektroniskt lås- och startsystem: Om startknappen trycks till
tändningsläge.
l Om belysningsspaken används.
l Om dörren öppnas eller stängs.
n Specialinställningar
Inställningar (t.ex. ljussensorns känslighet) kan ändras.
(Funktioner som kan specialinställas: Sid. 439)
OBSERVERA
nUndvik att 12-volt batteriet laddas ur
Låt inte strålkastarna vara på längre än nödvändigt om hybridsystemet är
avstängt.
OM52G76SE.book Page 172 Wedne sday, July 6, 2016 4:24 PM

1764-3. Använda strålkastare och vindrutetorkare
OM52G76SE

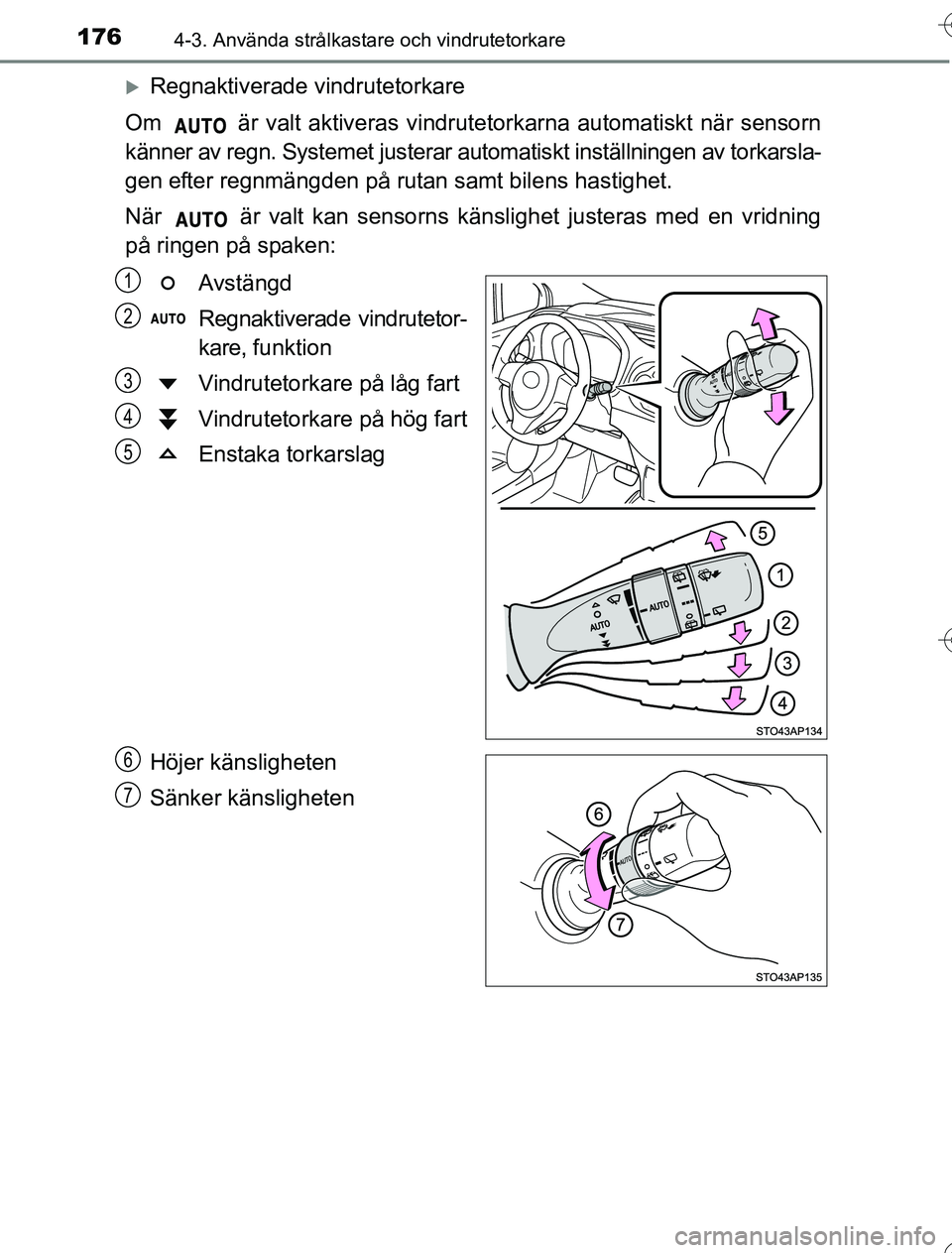

Regnaktiverade vindrutetorkare
Om är valt aktiveras vindrutetorkarna automatiskt när sensorn
känner av regn. Systemet justerar automatiskt inställningen av torkarsla-
gen efter regnmängden på rutan samt bilens hastighet.
När är valt kan sensorns känslighet justeras med en vridning
på ringen på spaken:
Avstängd
Regnaktiverade vindrutetor-
kare, funktion
Vindrutetorkare på låg fart
Vindrutetorkare på hög fart
Enstaka torkarslag
Höjer känsligheten
Sänker känsligheten
1
2
3
4
5
6
7
OM52G76SE.book Page 176 Wedne sday, July 6, 2016 4:24 PM
