TOYOTA YARIS 2016 Instructieboekje (in Dutch)
Manufacturer: TOYOTA, Model Year: 2016, Model line: YARIS, Model: TOYOTA YARIS 2016Pages: 540, PDF Size: 37.21 MB

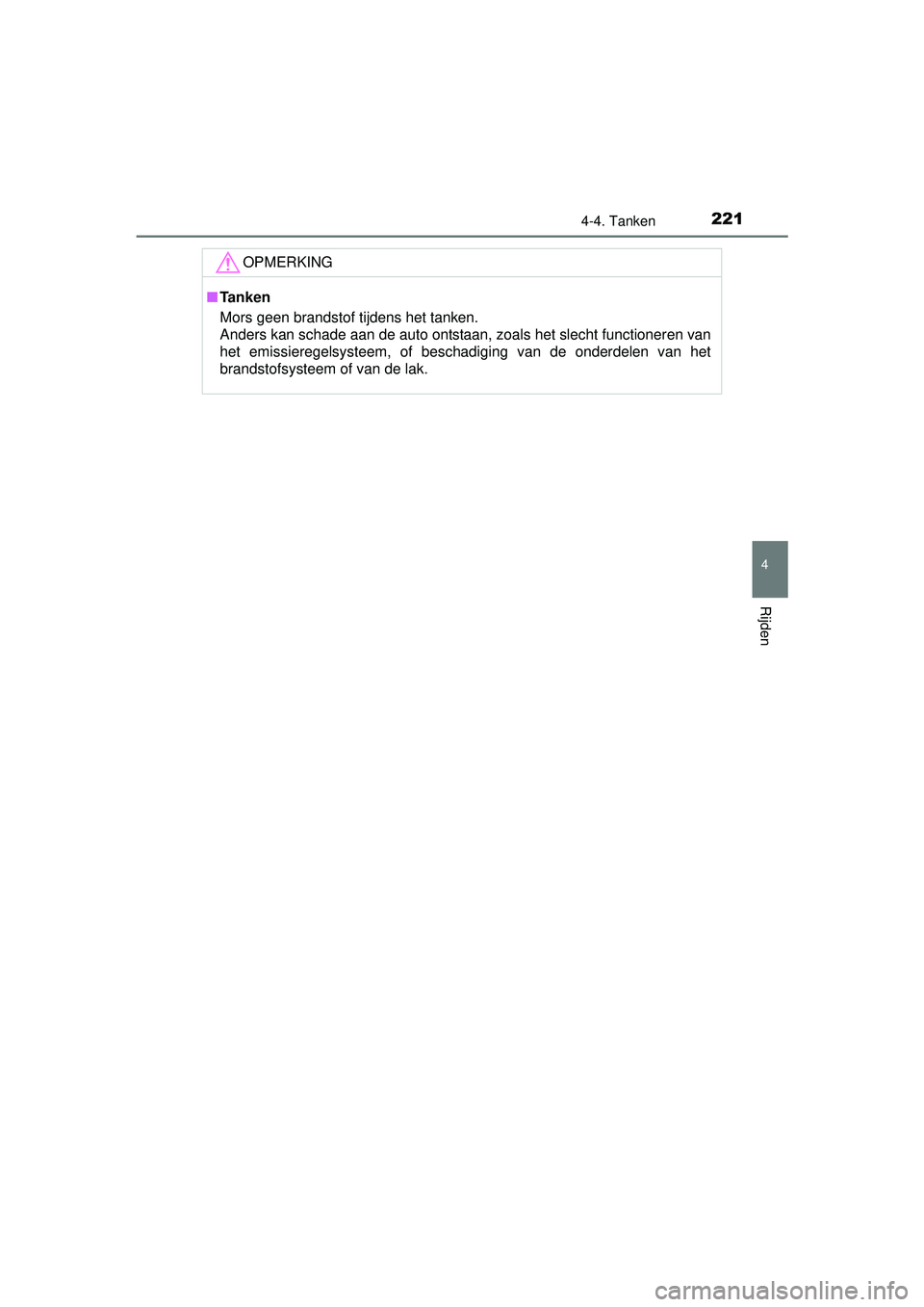

Page 221 of 540

2214-4. Tanken
4
Rijden
YARIS_F_WE_52G04NL
OPMERKING
■Tanken
Mors geen brandstof tijdens het tanken.
Anders kan schade aan de auto ontstaan, zoals het slecht functioneren van
het emissieregelsysteem, of beschadiging van de onderdelen van het
brandstofsysteem of van de lak.
YARIS F_OM_Europe_OM52G04E.book Page 221 Monday, August 31, 2015 2:42 PM

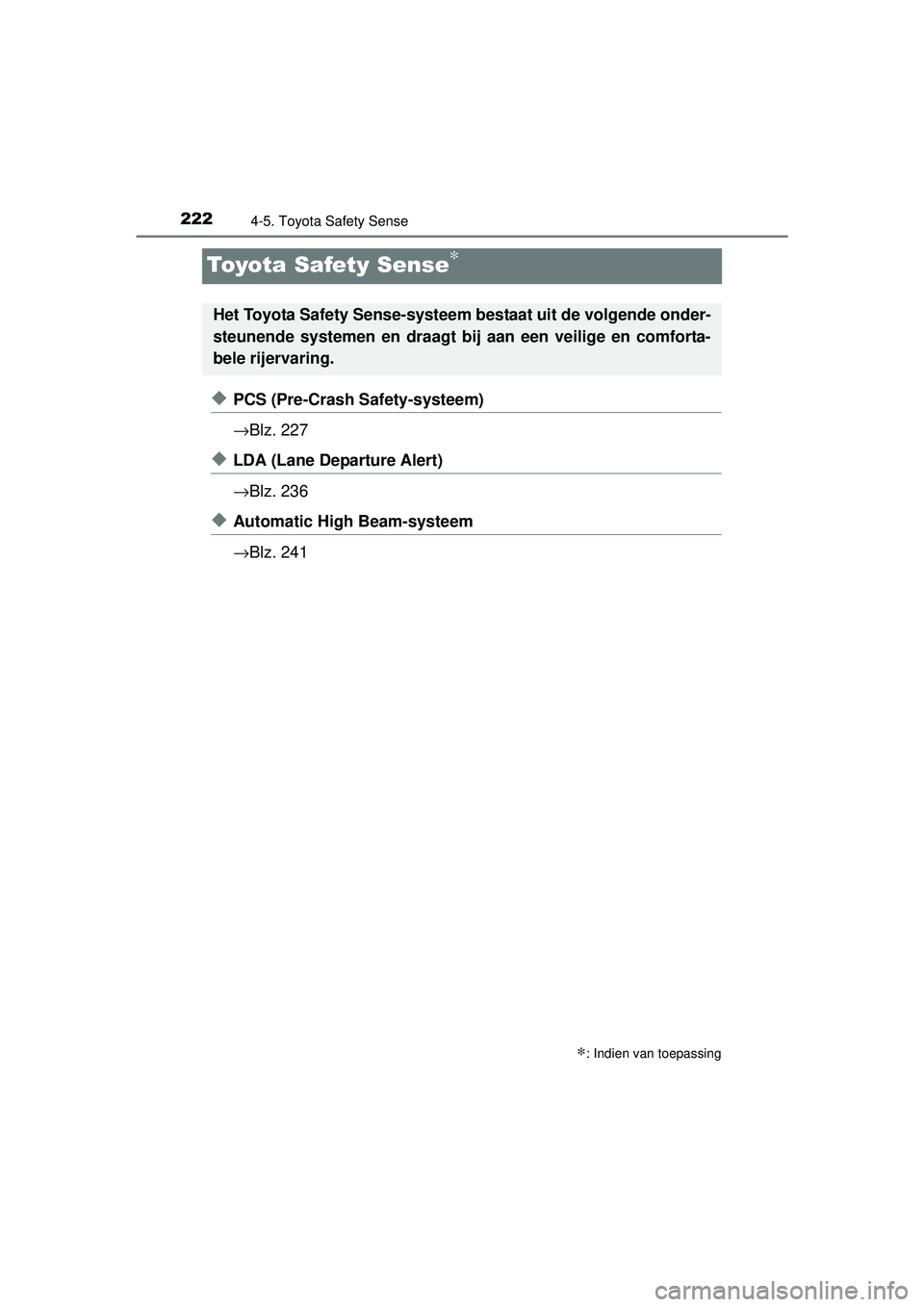

Page 222 of 540

2224-5. Toyota Safety Sense
YARIS_F_WE_52G04NL
Toyota Safety Sense∗
◆PCS (Pre-Crash Safety-systeem)
→Blz. 227
◆LDA (Lane Departure Alert)
→Blz. 236
◆Automatic High Beam-systeem
→Blz. 241
∗: Indien van toepassing
Het Toyota Safety Sense-systeem bestaat uit de volgende onder-
steunende systemen en draagt bij aan een veilige en comforta-
bele rijervaring.
YARIS F_OM_Europe_OM52G04E.book Page 222 Monday, August 31, 2015 2:42 PM

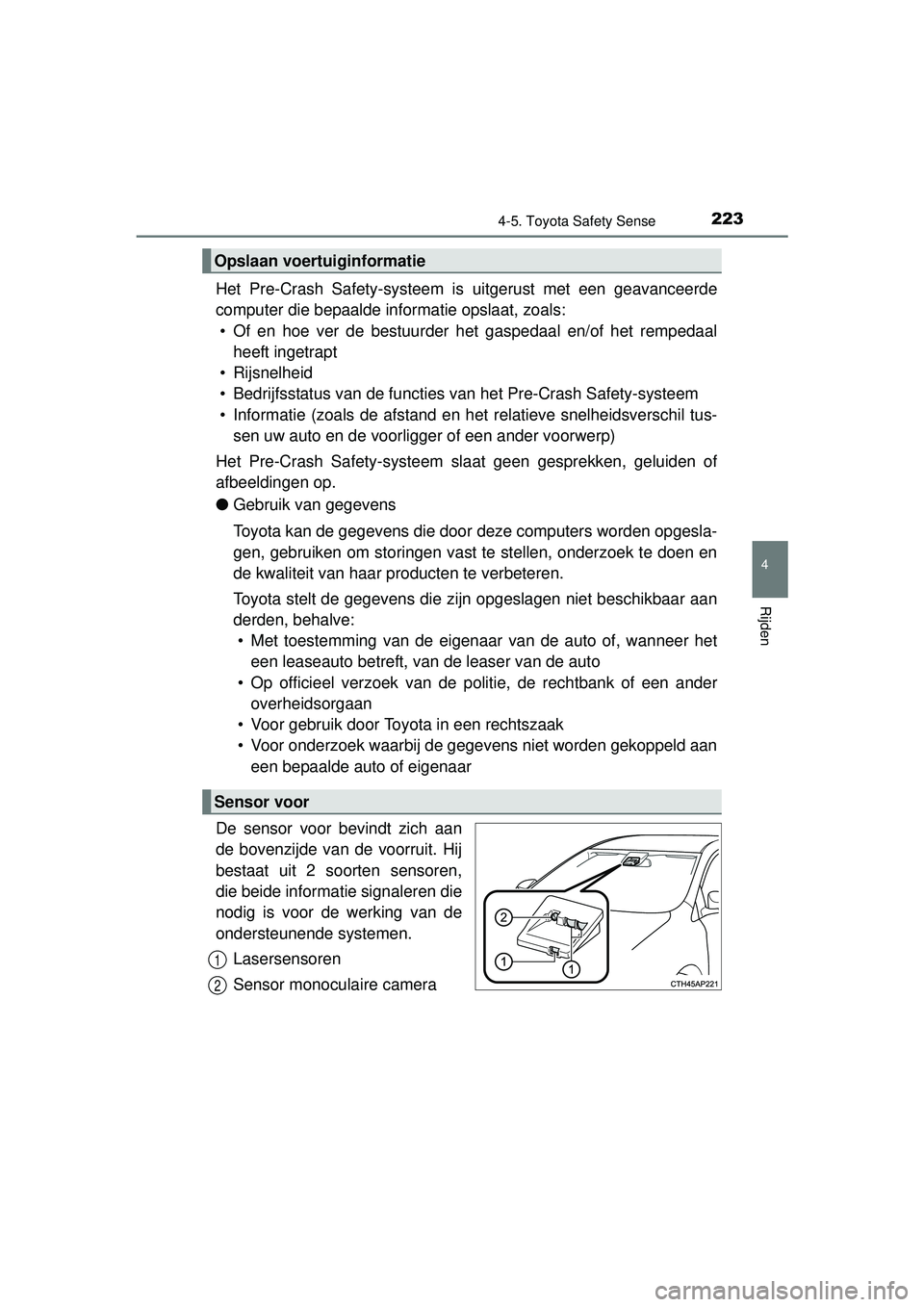

Page 223 of 540

2234-5. Toyota Safety Sense
4
Rijden
YARIS_F_WE_52G04NL
Het Pre-Crash Safety-systeem is uitgerust met een geavanceerde
computer die bepaalde informatie opslaat, zoals: • Of en hoe ver de bestuurder het gaspedaal en/of het rempedaal heeft ingetrapt
• Rijsnelheid
• Bedrijfsstatus van de functies van het Pre-Crash Safety-systeem
• Informatie (zoals de afstand en het relatieve snelheidsverschil tus- sen uw auto en de voorligger of een ander voorwerp)
Het Pre-Crash Safety-systeem sl aat geen gesprekken, geluiden of
afbeeldingen op.
● Gebruik van gegevens
Toyota kan de gegevens die door deze computers worden opgesla-
gen, gebruiken om storingen vast te stellen, onderzoek te doen en
de kwaliteit van haar producten te verbeteren.
Toyota stelt de gegevens die zijn opgeslagen niet beschikbaar aan
derden, behalve: • Met toestemming van de eigenaar van de auto of, wanneer het een leaseauto betreft, van de leaser van de auto
• Op officieel verzoek van de politie, de rechtbank of een ander overheidsorgaan
• Voor gebruik door Toyota in een rechtszaak
• Voor onderzoek waarbij de gegev ens niet worden gekoppeld aan
een bepaalde auto of eigenaar
De sensor voor bevindt zich aan
de bovenzijde van de voorruit. Hij
bestaat uit 2 soorten sensoren,
die beide informatie signaleren die
nodig is voor de werking van de
ondersteunende systemen. Lasersensoren
Sensor monoculaire camera
Opslaan voertuiginformatie
Sensor voor
1
2
YARIS F_OM_Europe_OM52G04E.book Page 223 Monday, August 31, 2015 2:42 PM
Page 224 of 540

2244-5. Toyota Safety Sense
YARIS_F_WE_52G04NL
WAARSCHUWING
De sensor voor gebruikt lasers om voorliggers te signaleren. De sensor voor
is een klasse 1M laserproduct volgens de standaard IEC 60825-1. Onder nor-
male gebruiksomstandigheden zijn deze lasers niet schadelijk voor het blote
oog. Neem echter wel de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen kan resulteren in het verlies van gezichtsvermogen of
zware beschadiging van het gezichtsveld.● Probeer de sensor voor nooit te demonteren (bijvoorbeeld de lenzen te
verwijderen), om blootstelling aan schadelijke laserstralen te voorkomen.
Bij demontage is de sensor voor een klasse 3B laserproduct volgens de
standaard IEC 60825-1. Klasse 3B lasers zijn schadelijk en vormen bij
directe blootstelling een gevaar voor oogletsel.
● Probeer niet in de sensor voor te kijken met een vergrootglas, microscoop
of ander optisch instrument op een afstand van minder dan 100 mm.
Laserclassificatielabel
Label met uitleg over laser
Laseremissiegegevens
Maximaal gemiddeld vermogen: 45 mW
Pulsduur: 33 ns
Golflengte: 905 nm
Divergentie (horizontaal × verticaal): 28° × 12°
YARIS F_OM_Europe_OM52G04E.book Page 224 Monday, August 31, 2015 2:42 PM

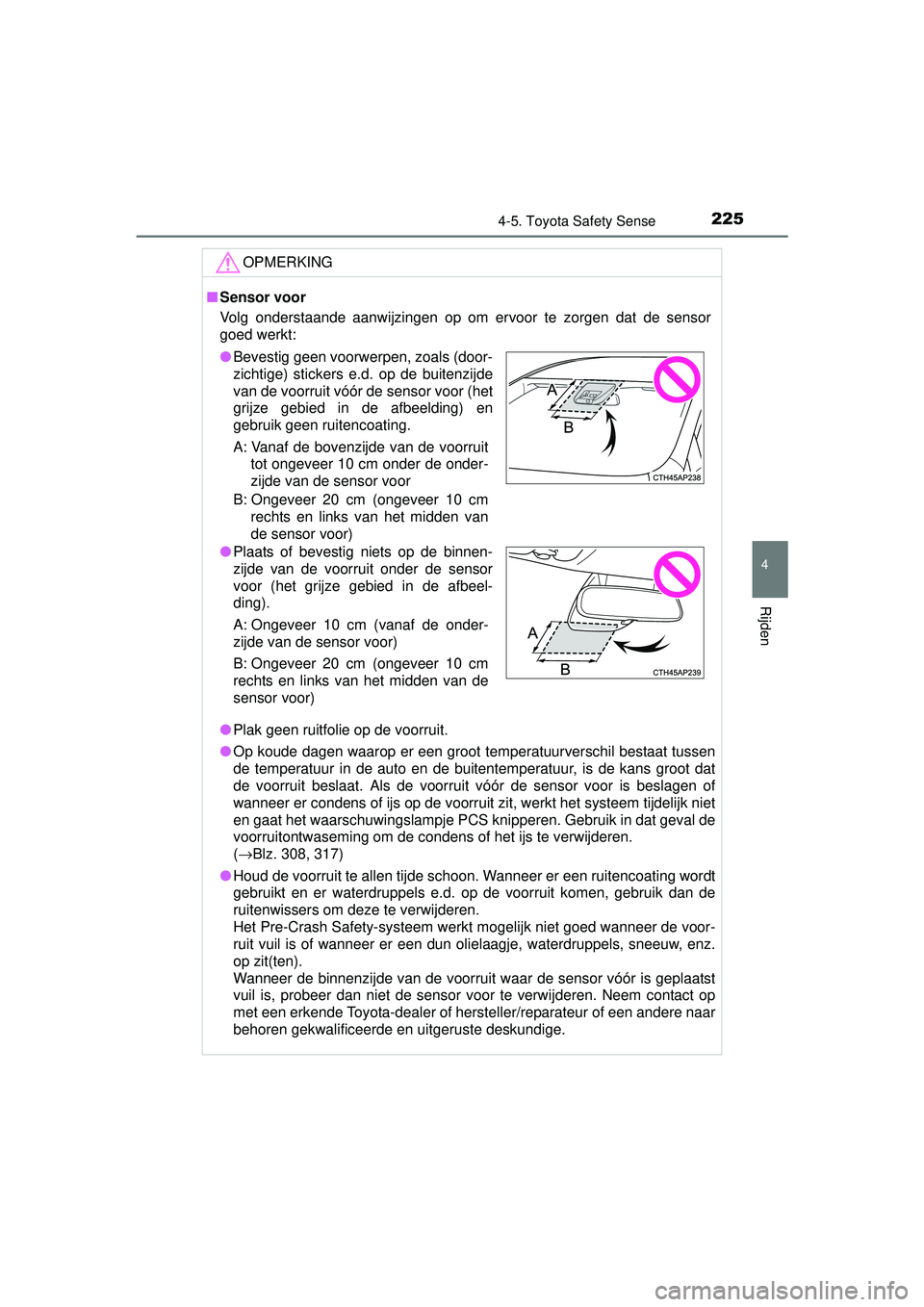

Page 225 of 540

2254-5. Toyota Safety Sense
4
Rijden
YARIS_F_WE_52G04NL
OPMERKING
■Sensor voor
Volg onderstaande aanwijzingen op om ervoor te zorgen dat de sensor
goed werkt:
● Plak geen ruitfolie op de voorruit.
● Op koude dagen waarop er een groot temperatuurverschil bestaat tussen
de temperatuur in de auto en de buitentemperatuur, is de kans groot dat
de voorruit beslaat. Als de voorruit vóór de sensor voor is beslagen of
wanneer er condens of ijs op de voorruit zit, werkt het systeem tijdelijk niet
en gaat het waarschuwingslampje PCS knipperen. Gebruik in dat geval de
voorruitontwaseming om de condens of het ijs te verwijderen.
(→Blz. 308, 317)
● Houd de voorruit te allen tijde schoon. Wanneer er een ruitencoating wordt
gebruikt en er waterdruppels e.d. op de voorruit komen, gebruik dan de
ruitenwissers om deze te verwijderen.
Het Pre-Crash Safety-systeem werkt mogelijk niet goed wanneer de voor-
ruit vuil is of wanneer er een dun olielaagje, waterdruppels, sneeuw, enz.
op zit(ten).
Wanneer de binnenzijde van de voorruit waar de sensor vóór is geplaatst
vuil is, probeer dan niet de sensor voor te verwijderen. Neem contact op
met een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
●Bevestig geen voorwerpen, zoals (door-
zichtige) stickers e.d. op de buitenzijde
van de voorruit vóór de sensor voor (het
grijze gebied in de afbeelding) en
gebruik geen ruitencoating.
A: Vanaf de bovenzijde van de voorruit
tot ongeveer 10 cm onder de onder-
zijde van de sensor voor
B: Ongeveer 20 cm (ongeveer 10 cm rechts en links van het midden van
de sensor voor)
● Plaats of bevestig niets op de binnen-
zijde van de voorruit onder de sensor
voor (het grijze gebied in de afbeel-
ding).
A: Ongeveer 10 cm (vanaf de onder-
zijde van de sensor voor)
B: Ongeveer 20 cm (ongeveer 10 cm
rechts en links van het midden van de
sensor voor)
YARIS F_OM_Europe_OM52G04E.book Page 225 Monday, August 31, 2015 2:42 PM

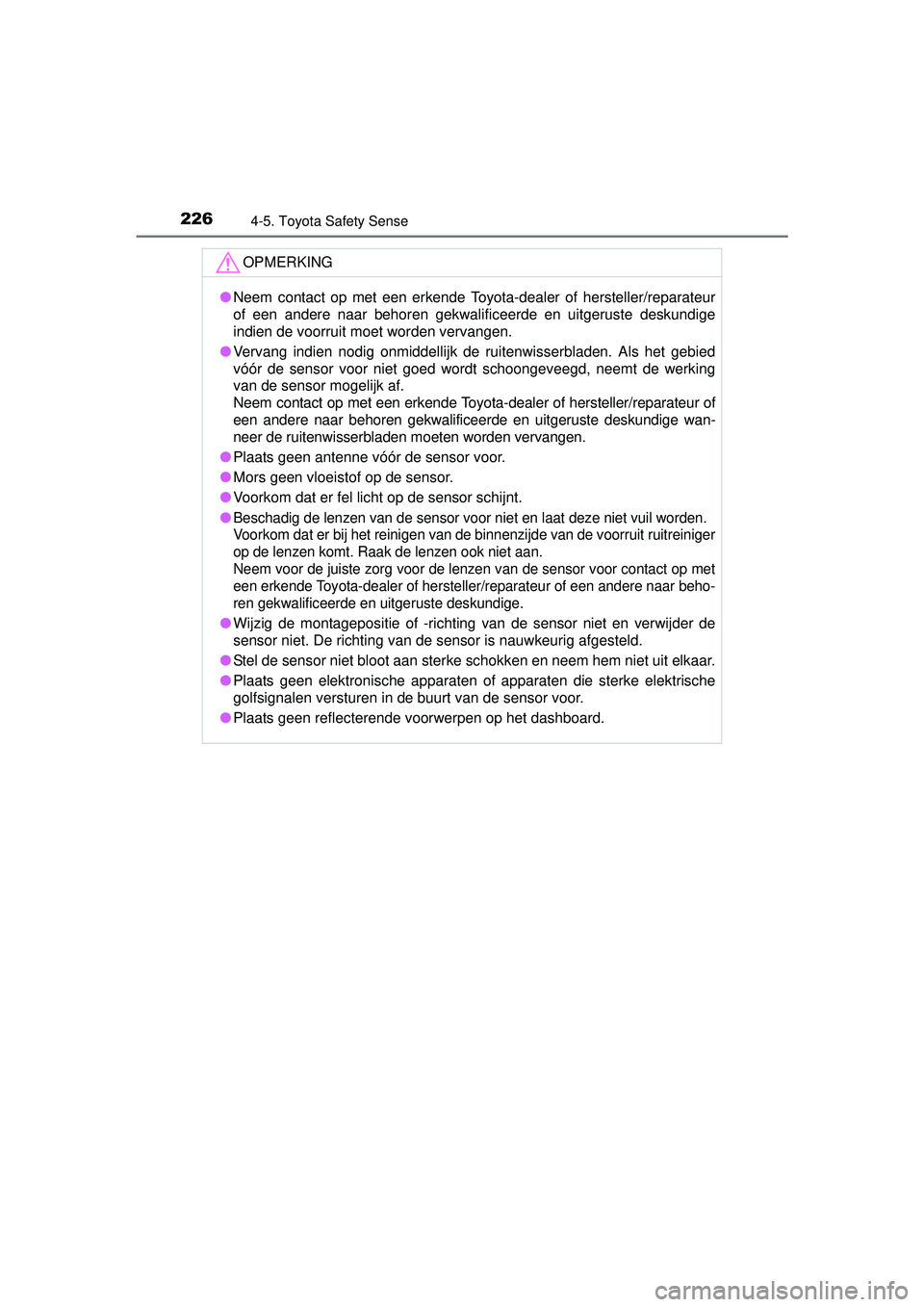

Page 226 of 540

2264-5. Toyota Safety Sense
YARIS_F_WE_52G04NL
OPMERKING
●Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige
indien de voorruit moet worden vervangen.
● Vervang indien nodig onmiddellijk de ruitenwisserbladen. Als het gebied
vóór de sensor voor niet goed wordt schoongeveegd, neemt de werking
van de sensor mogelijk af.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige wan-
neer de ruitenwisserbladen moeten worden vervangen.
● Plaats geen antenne vóór de sensor voor.
● Mors geen vloeistof op de sensor.
● Voorkom dat er fel licht op de sensor schijnt.
●
Beschadig de lenzen van de sensor voor niet en laat deze niet vuil worden.
Voorkom dat er bij het reinigen van de binnenzijde van de voorruit ruitreiniger
op de lenzen komt. Raak de lenzen ook niet aan.
Neem voor de juiste zorg voor de lenzen van de sensor voor contact op met
een erkende Toyota-dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige.
● Wijzig de montagepositie of -richting van de sensor niet en verwijder de
sensor niet. De richting van de sensor is nauwkeurig afgesteld.
● Stel de sensor niet bloot aan sterke schokken en neem hem niet uit elkaar.
● Plaats geen elektronische apparaten of apparaten die sterke elektrische
golfsignalen versturen in de buurt van de sensor voor.
● Plaats geen reflecterende voorwerpen op het dashboard.
YARIS F_OM_Europe_OM52G04E.book Page 226 Monday, August 31, 2015 2:42 PM

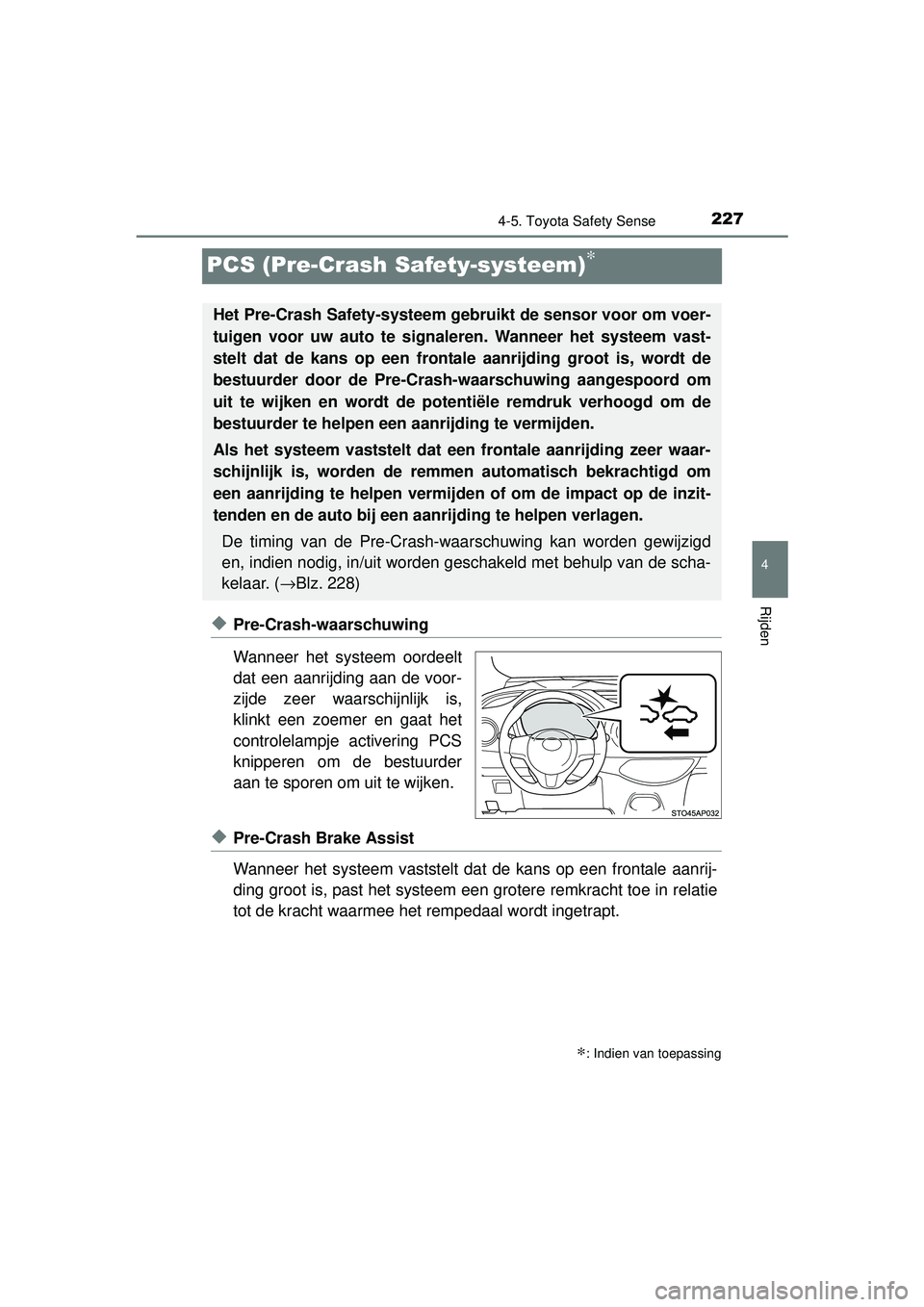

Page 227 of 540

227
4
4-5. Toyota Safety Sense
Rijden
YARIS_F_WE_52G04NL
PCS (Pre-Crash Safety-systeem)∗
◆Pre-Crash-waarschuwing
Wanneer het systeem oordeelt
dat een aanrijding aan de voor-
zijde zeer waarschijnlijk is,
klinkt een zoemer en gaat het
controlelampje activering PCS
knipperen om de bestuurder
aan te sporen om uit te wijken.
◆Pre-Crash Brake Assist
Wanneer het systeem vaststelt dat de kans op een frontale aanrij-
ding groot is, past het systeem een grotere remkracht toe in relatie
tot de kracht waarmee het rempedaal wordt ingetrapt.
∗: Indien van toepassing
Het Pre-Crash Safety-systeem gebruikt de sensor voor om voer-
tuigen voor uw auto te signaleren. Wanneer het systeem vast-
stelt dat de kans op een frontale aanrijding groot is, wordt de
bestuurder door de Pre-Cras h-waarschuwing aangespoord om
uit te wijken en wordt de potentiële remdruk verhoogd om de
bestuurder te helpen een aanrijding te vermijden.
Als het systeem vaststelt dat een frontale aanrijding zeer waar-
schijnlijk is, worden de remm en automatisch bekrachtigd om
een aanrijding te helpen vermijden of om de impact op de inzit-
tenden en de auto bij een aa nrijding te helpen verlagen.
De timing van de Pre-Crash-waar schuwing kan worden gewijzigd
en, indien nodig, in/uit word en geschakeld met behulp van de scha-
kelaar. ( →Blz. 228)
YARIS F_OM_Europe_OM52G04E.book Page 227 Monday, August 31, 2015 2:42 PM

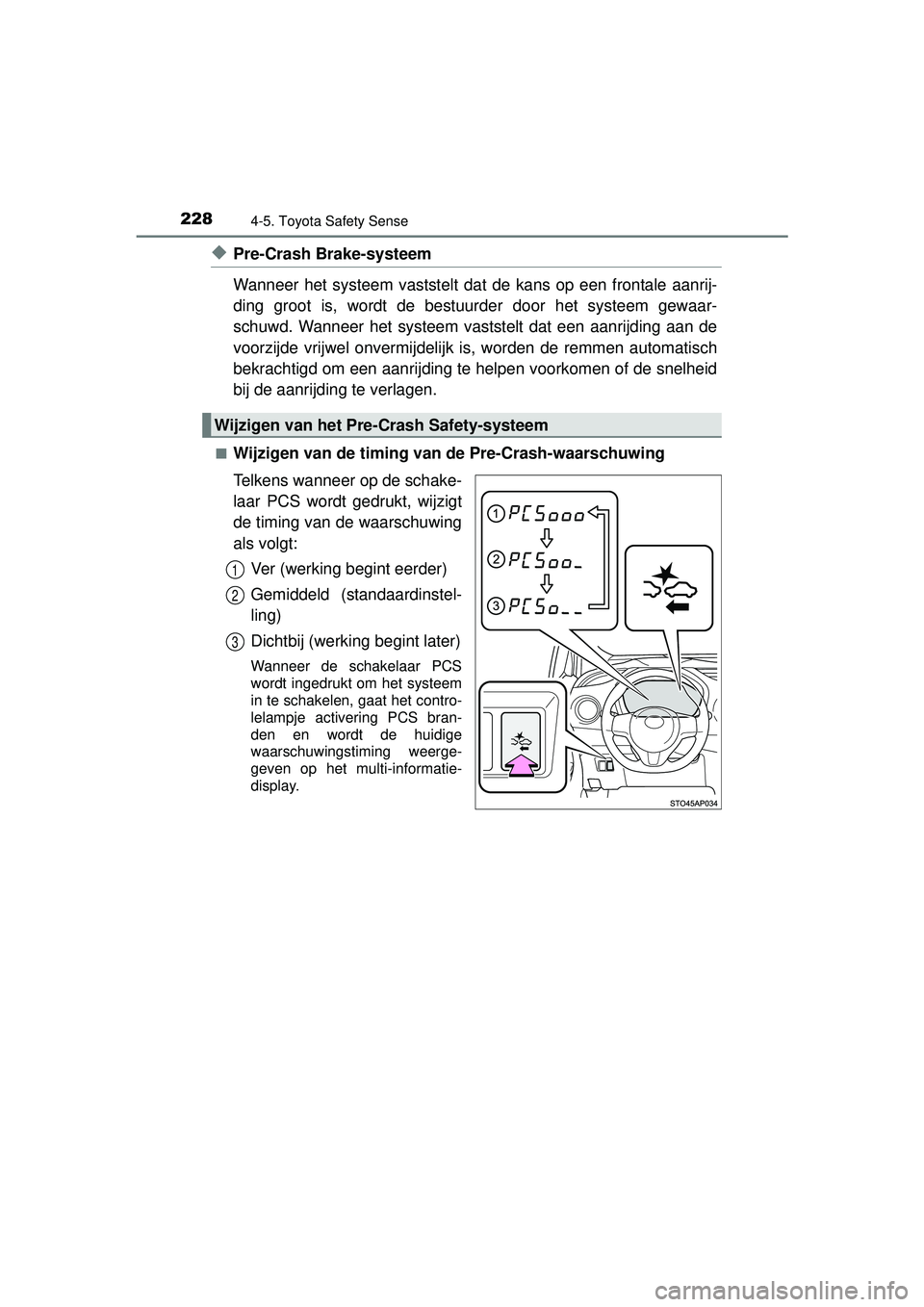

Page 228 of 540

2284-5. Toyota Safety Sense
YARIS_F_WE_52G04NL
◆Pre-Crash Brake-systeem
Wanneer het systeem vaststelt dat de kans op een frontale aanrij-
ding groot is, wordt de bestuurder door het systeem gewaar-
schuwd. Wanneer het systeem vaststelt dat een aanrijding aan de
voorzijde vrijwel onvermijdelijk is, worden de remmen automatisch
bekrachtigd om een aanrijding te helpen voorkomen of de snelheid
bij de aanrijding te verlagen.
■Wijzigen van de timing van de Pre-Crash-waarschuwing
Telkens wanneer op de schake-
laar PCS wordt gedrukt, wijzigt
de timing van de waarschuwing
als volgt:Ver (werking begint eerder)
Gemiddeld (standaardinstel-
ling)
Dichtbij (werking begint later)
Wanneer de schakelaar PCS
wordt ingedrukt om het systeem
in te schakelen, gaat het contro-
lelampje activering PCS bran-
den en wordt de huidige
waarschuwingstiming weerge-
geven op het multi-informatie-
display.
Wijzigen van het Pre-Crash Safety-systeem
1
2
3
YARIS F_OM_Europe_OM52G04E.book Page 228 Monday, August 31, 2015 2:42 PM

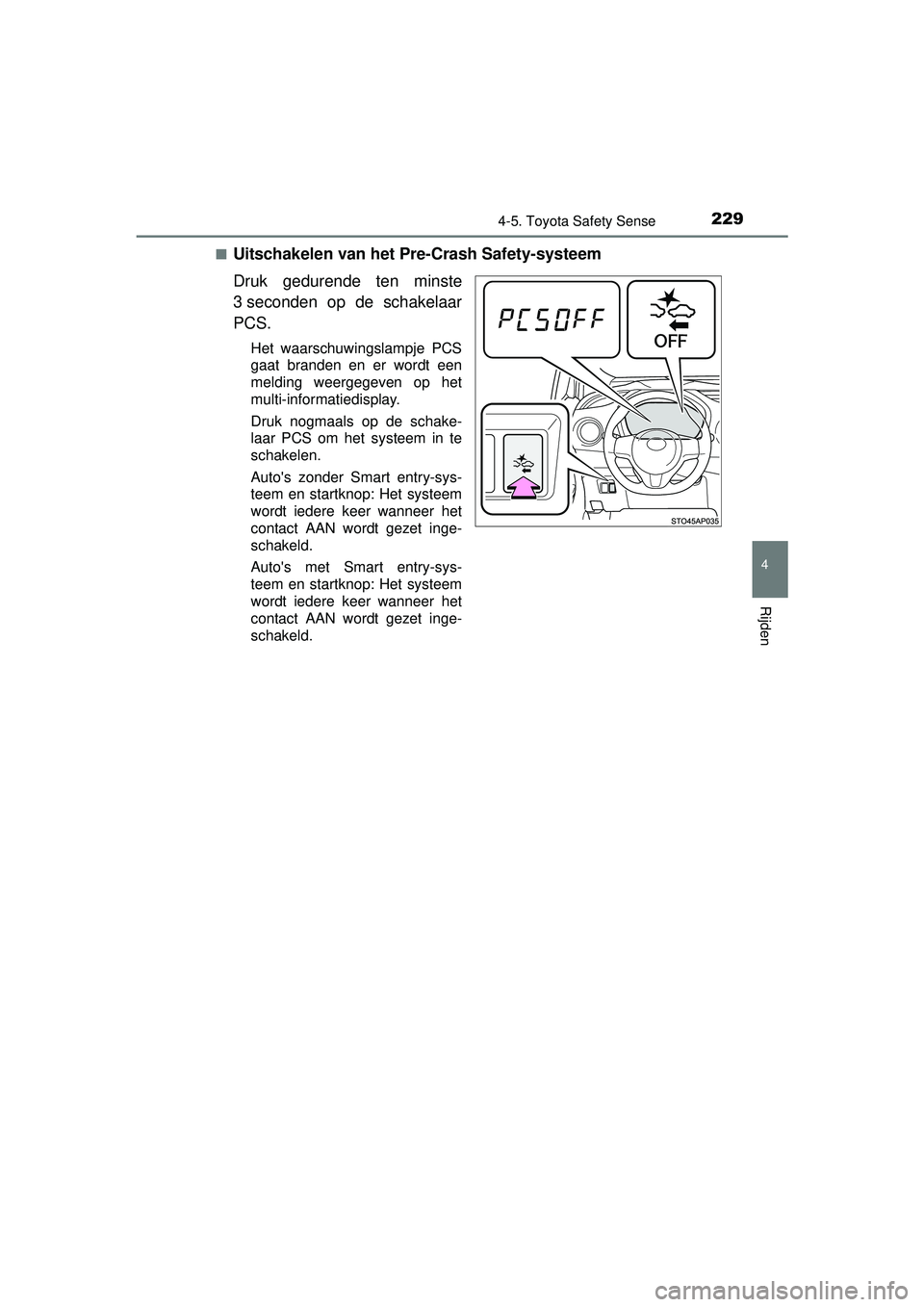

Page 229 of 540

2294-5. Toyota Safety Sense
4
Rijden
YARIS_F_WE_52G04NL■
Uitschakelen van het Pre-Crash Safety-systeem
Druk gedurende ten minste
3 seconden op de schakelaar
PCS.
Het waarschuwingslampje PCS
gaat branden en er wordt een
melding weergegeven op het
multi-informatiedisplay.
Druk nogmaals op de schake-
laar PCS om het systeem in te
schakelen.
Auto's zonder Smart entry-sys-
teem en startknop: Het systeem
wordt iedere keer wanneer het
contact AAN wordt gezet inge-
schakeld.
Auto's met Smart entry-sys-
teem en startknop: Het systeem
wordt iedere keer wanneer het
contact AAN wordt gezet inge-
schakeld.
YARIS F_OM_Europe_OM52G04E.book Page 229 Monday, August 31, 2015 2:42 PM

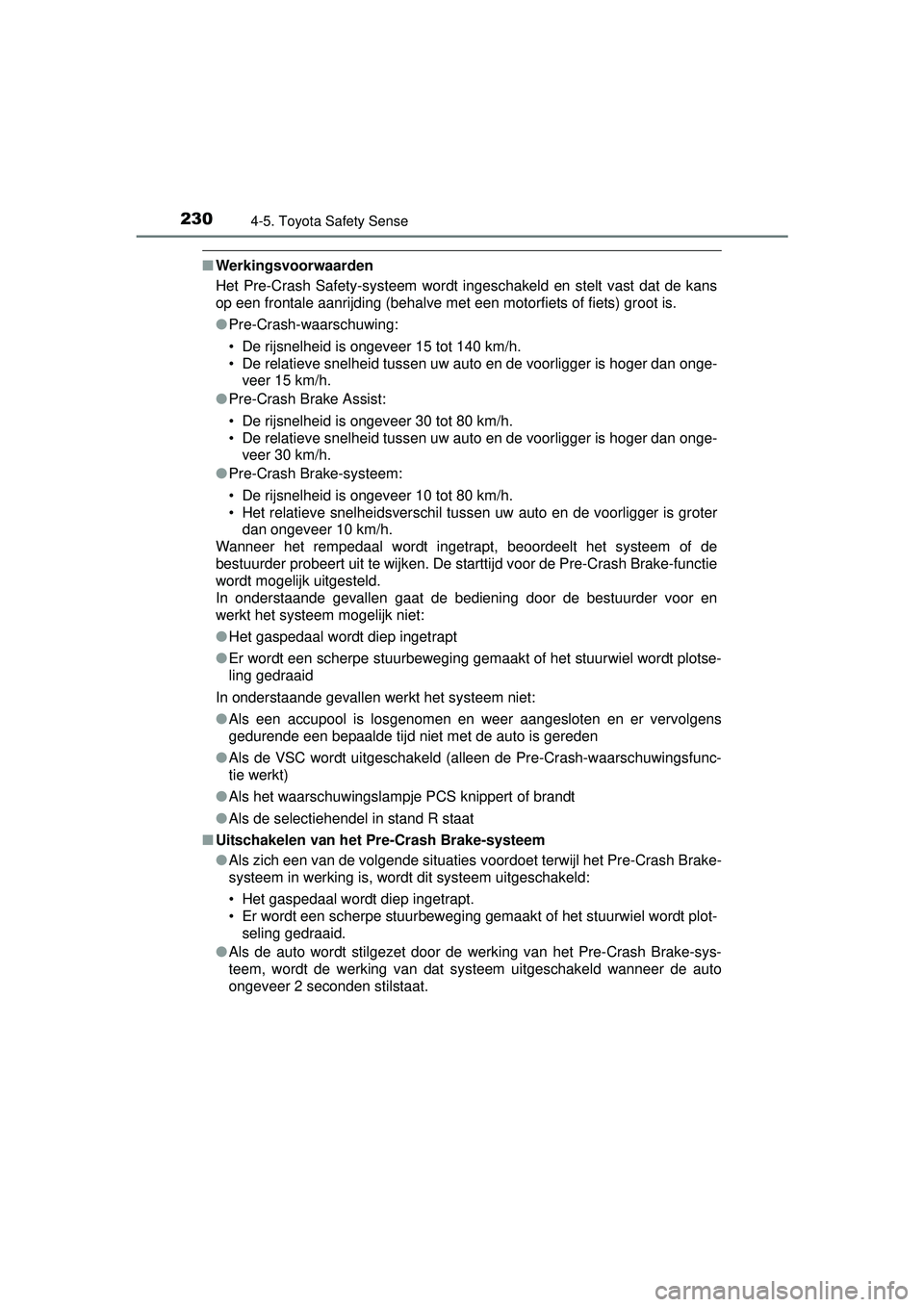

Page 230 of 540

2304-5. Toyota Safety Sense
YARIS_F_WE_52G04NL
■Werkingsvoorwaarden
Het Pre-Crash Safety-systeem wordt ingeschakeld en stelt vast dat de kans
op een frontale aanrijding (behalve met een motorfiets of fiets) groot is.
●Pre-Crash-waarschuwing:
• De rijsnelheid is ongeveer 15 tot 140 km/h.
• De relatieve snelheid tussen uw auto en de voorligger is hoger dan onge-
veer 15 km/h.
● Pre-Crash Brake Assist:
• De rijsnelheid is ongeveer 30 tot 80 km/h.
• De relatieve snelheid tussen uw auto en de voorligger is hoger dan onge-
veer 30 km/h.
● Pre-Crash Brake-systeem:
• De rijsnelheid is ongeveer 10 tot 80 km/h.
• Het relatieve snelheidsverschil tussen uw auto en de voorligger is groter
dan ongeveer 10 km/h.
Wanneer het rempedaal wordt ingetrapt, beoordeelt het systeem of de
bestuurder probeert uit te wijken. De star ttijd voor de Pre-Crash Brake-functie
wordt mogelijk uitgesteld.
In onderstaande gevallen gaat de bedieni ng door de bestuurder voor en
werkt het systeem mogelijk niet:
● Het gaspedaal wordt diep ingetrapt
● Er wordt een scherpe stuurbeweging gemaakt of het stuurwiel wordt plotse-
ling gedraaid
In onderstaande gevallen werkt het systeem niet:
● Als een accupool is losgenomen en weer aangesloten en er vervolgens
gedurende een bepaalde tijd niet met de auto is gereden
● Als de VSC wordt uitgeschakeld (alleen de Pre-Crash-waarschuwingsfunc-
tie werkt)
● Als het waarschuwingslampje PCS knippert of brandt
● Als de selectiehendel in stand R staat
■ Uitschakelen van het Pre-Crash Brake-systeem
●Als zich een van de volgende situaties v oordoet terwijl het Pre-Crash Brake-
systeem in werking is, wordt dit systeem uitgeschakeld:
• Het gaspedaal wordt diep ingetrapt.
• Er wordt een scherpe stuurbeweging gemaakt of het stuurwiel wordt plot- seling gedraaid.
● Als de auto wordt stilgezet door de werking van het Pre-Crash Brake-sys-
teem, wordt de werking van dat systeem uitgeschakeld wanneer de auto
ongeveer 2 seconden stilstaat.
YARIS F_OM_Europe_OM52G04E.book Page 230 Monday, August 31, 2015 2:42 PM
