TOYOTA YARIS 2016 Instrukcja obsługi (in Polish)

Je˝eli poziom p∏ynu do spryski-
waczy jest poni˝ej kreski „FULL”,
nale˝y dolaç p∏ynu do poziomu
„FULL”.
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie371
7
Obs∏uga techniczna i konserwacja
P∏yn do spryskiwaczy
Przy dolewaniu p∏ynu
Ze wzgl´du na zawar toÊç alkoholu w p∏ynie zmywajàcym nie nale˝y go
dolewaç, gdy silnik jest goràcy lub pracuje, poniewa˝ w razie np. rozlania
p∏ynu mo˝e on ulec zapaleniu.
Nie stosowaç niew∏aÊciwych p∏ynów
Do zbiornika spryskiwaczy nie wolno wlewaç wody z myd∏em ani p∏ynów
przeznaczonych do uk∏adu ch∏odzenia silnika.
Grozi to zaplamieniem powierzchni lakierowanych.
Rozcieƒczanie p∏ynu wodà
W razie potrzeby p∏yn do spryskiwaczy szyb mo˝na rozcieƒczyç wodà.
Nale˝y przestrzegaç podanych na etykiecie opakowania p∏ynu temperatur
zamarzania.
40 YARIS OM52G04E 28/8/15 8:41 Page 371 (Black plate)

Wod´ z filtra paliwa mo˝na usunàç samodzielnie. Jednak poniewa˝
czynnoÊç ta jest skomplikowana, zalecane jest, aby wykonana zosta∏a
przez autoryzowanà stacj´ obs∏ugi Toyoty lub inny specjalistyczny
warsztat. Nawet je˝eli woda z filtra b´dzie usuwana samodzielnie,
nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym
specjalistycznym warsztatem.
KoniecznoÊç usuni´cia wody z filtra paliwa sygnalizowane jest zaÊwie-
ceniem si´ lampki ostrzegawczej filtra paliwa. (
S. 434)
Wy∏àcznik zap∏onu prze∏àczyç w pozycj´ „LOCK” (wersje z mechanicz-
nym kluczykiem) lub przyciskiem rozruchu wybraç stan wy∏àczony
(wersje z elektronicznym kluczykiem).
UmieÊciç pod korkiem spustowym ma∏e naczynie na wyciekajàcà
wod´ i paliwo.
Obróciç korek spustowy w kierun-
ku przeciwnym do ruchu wskazó-
wek zegara o 2–2 1/2 obrotu.
Poruszaç pompkà wst´pnà, a˝
zacznie wydobywaç si´ paliwo.
Po usuni´ciu wody r´cznie dokr´ciç korek spustowy. Nie u˝ywaç
narz´dzi.
5
4
3
2
1
3727-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Filtr paliwa (wersje z silnikiem o zap∏onie samoczynnym)
40 YARIS OM52G04E 28/8/15 8:41 Page 372 (Black plate)

Nale˝y sprawdziç, czy wskaêniki zu˝ycia bie˝nika znajdujà si´ na opo-
nach. Nale˝y równie˝ sprawdziç, czy opony nie sà nierównomiernie
zu˝yte, np. nadmiernie zu˝yty bie˝nik po jednej stronie opony.
Nale˝y równie˝ kontrolowaç stan opony ko∏a zapasowego i ciÊnienie,
do jakiego jest napompowane, zw∏aszcza je˝eli ko∏o zapasowe nie jest
przek∏adane.
Bie˝nik nowy
Bie˝nik zu˝yty
Wskaênik zu˝ycia bie˝nika
Po∏o˝enie wskaêników zu˝ycia bie˝nika oznaczone jest symbolami
„TWI” lub „∆”, wyt∏oczonymi na bocznych Êciankach opon.
Opon´ nale˝y wymieniç, je˝eli wskaênik zu˝ycia bie˝nika widoczny
jest na oponie.
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie373
7
Obs∏uga techniczna i konserwacja
Opony
Opony nale˝y wymieniaç i przek∏adaç zgodnie z harmonogramem
obs∏ug przeglàdowych oraz stanem zu˝ycia bie˝nika.
Sprawdzanie stanu bie˝nika
40 YARIS OM52G04E 28/8/15 8:41 Page 373 (Black plate)

Ko∏a nale˝y okresowo przek∏adaç zgodnie ze schematem na ilustracji.
W celu wyrównania stopnia zu˝ycia wszystkich opon oraz przed∏u˝enia
ich trwa∏oÊci Toyota zaleca okresowà zamian´ kó∏ miejscami (rotacj´)
co oko∏o 10 000 km.
Samochód ten wyposa˝ony jest w uk∏ad monitorowania ciÊnienia
w ogumieniu, który na podstawie sygna∏ów z czujników w zaworach
ostrzega o spadku ciÊnienia w oponach, zanim dojdzie do powa˝niej-
szych zagro˝eƒ.
Gdy ciÊnienie w oponie spadnie poni˝ej okreÊlonego poziomu, informuje
o tym lampka ostrzegawcza. (
S. 435)
3747-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Okresowe przek∏adanie kó∏
óWersje z ko∏em zapasowym
innego typu ni˝ pozosta∏e
zamontowane ko∏a lub wersje
wyposa˝one w awaryjny
zestaw naprawczy do gumieniaóWersje z ko∏em zapasowym
tego samego typu co
pozosta∏e zamontowane ko∏a
PrzódPrzód
Uk∏ad monitorowania ciÊnienia w ogumieniu (w niektórych wersjach)
40 YARIS OM52G04E 28/8/15 8:41 Page 374 (Black plate)

Przy wymianie kó∏ bàdê opon nale˝y zamontowaç zawory z czujnika-
mi ciÊnienia i przekaênikami sygna∏u.
Nowy zawór z czujnikiem ciÊnienia i przekaênikiem sygna∏u wymaga
zarejestrowania nowych kodów identyfikacyjnych w pami´ci elektronicz-
nej jednostki sterujàcej uk∏adu monitorowania ciÊnienia w ogumieniu,
a nast´pnie uk∏ad wymaga kalibracji. Zarejestrowanie kodów identyfika-
cyjnych nale˝y powierzyç autoryzowanej stacji obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi. (
S. 377)
Uk∏ad monitorowania ciÊnienia w ogumieniu wymaga kalibracji
w nast´pujàcych sytuacjach:
Po zamianie przednich i tylnych kó∏ miejscami, gdy ko∏a mia∏y ró˝ne
ciÊnienie w ogumieniu
Gdy ciÊnienie w ogumieniu zosta∏o zmienione, np. w celu przy-
stosowania do innej pr´dkoÊci podró˝nej
Gdy zostanie zmieniony rozmiar opony
Podczas kalibracji uk∏adu aktualne ciÊnienie w oponie zostaje zapa-
mi´tane jako wzorcowe.
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie375
7
Obs∏uga techniczna i konserwacja
Zamontowanie zaworów z czujnikami ciÊnienia i przekaênikami
sygna∏u (wersje z uk∏adem monitorowania ciÊnienia w ogumieniu)
Kalibracja uk∏adu monitorowania ciÊnienia w ogumieniu
(wersje z uk∏adem monitorowania ciÊnienia w ogumieniu)
40 YARIS OM52G04E 28/8/15 8:41 Page 375 (Black plate)

Sposób post´powania przy kalibracji uk∏adu monitorowania
ciÊnienia w ogumieniu (wersje z uk∏adem monitorowania ciÊnienia
w ogumieniu)
Zaparkowaç samochód w bezpiecznym miejscu i wy∏àcznik zap∏onu
prze∏àczyç w pozycj´ „LOCK” (wersje z mechanicznym kluczy-
kiem) lub przyciskiem rozruchu wybraç stan wy∏àczony (wersje
z elektronicznym kluczykiem).
Kalibracja nie jest mo˝liwa, gdy samochód si´ porusza.
Doprowadziç ciÊnienie we wszystkich oponach do prawid∏owej
war toÊci dla zimnego ogumienia. (
S. 509)
Istotne jest, aby ciÊnienie w ogumieniu by∏o prawid∏owe, poniewa˝ uk∏ad
monitorowania ciÊnienia w ogumieniu przyjmie aktualny stan jako wzorcowy.
Wy∏àcznik zap∏onu prze∏àczyç w pozycj´ „ON” (wersje z mechanicz-
nym kluczykiem) lub przyciskiem rozruchu wybraç stan IGNITION
ON (wersje z elektronicznym kluczykiem).
Przytrzymaç wciÊni´ty przycisk
zerowania uk∏adu, a˝ trzykrot-
nie mignie lampka ostrzegaw-
cza ciÊnienia w ogumieniu.
Wersje z mechanicznym kluczykiem: Odczekaç kilka minut, pozo-
stawiajàc wy∏àcznik zap∏onu w pozycji „ON”, a nast´pnie prze∏à-
czyç go w pozycj´ „ACC” lub „LOCK”.
Wersje z elektronicznym kluczykiem: Odczekaç kilka minut, pozo-
stawiajàc wybrany stan IGNITION ON, a nast´pnie przyciskiem
rozruchu wybraç stan wy∏àczony.
5
4
3
2
1
3767-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
40 YARIS OM52G04E 28/8/15 8:41 Page 376 (Black plate)

Zawory z czujnikami ciÊnienia i przekaênikami sygna∏u majà indywidualne
kody identyfikacyjne. Po wymianie takiego zaworu konieczne jest
zarejestrowanie kodu czujnika i przekaênika sygna∏u. CzynnoÊç t´
nale˝y zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu specjali-
stycznemu warsztatowi.
Kiedy nale˝y wymieniç opony
Opony nale˝y wymieniç, gdy:
Wskaênik zu˝ycia bie˝nika widoczny jest na oponie.
Pojawià si´ przeci´cia, rozwarstwienia lub p´kni´cia na tyle g∏´bokie, ˝e
widoczna staje si´ tkanina osnowy, a tak˝e wybrzuszenia, które sà oznakà
wewn´trznych uszkodzeƒ.
Opona nie trzyma ciÊnienia lub z powodu wielkoÊci bàdê umiejscowienia
przeci´cia lub innego uszkodzenia nie mo˝na jej naprawiç.
W razie wàtpliwoÊci nale˝y zwróciç si´ do autoryzowanej stacji obs∏ugi Toyoty
lub innego specjalistycznego warsztatu.
Wymiana opon i obr´czy kó∏ (wersje z uk∏adem monitorowania ciÊnienia
w ogumieniu)
Je˝eli kody identyfikacyjne zaworów z czujnikami ciÊnienia i przekaênikami
sygna∏u nie sà zarejestrowane, uk∏ad monitorowania ciÊnienia w ogumieniu
nie b´dzie funkcjonowa∏ prawid∏owo. Po oko∏o 10 minutach jazdy zacznie
migaç lampka ostrzegawcza ciÊnienia w ogumieniu, a po up∏ywie 1 minuty
zaÊwieci si´ na sta∏e, sygnalizujàc usterk´.
Trwa∏oÊç opony
Ka˝da opona majàca wi´cej ni˝ 6 lat wymaga sprawdzenia przez wykwalifi-
kowanego mechanika, nawet gdy nie nosi ˝adnych widocznych Êladów
uszkodzeƒ.
Opony niskoprofilowe (wersje wyposa˝one w opony 195/50R16)
W porównaniu ze standardowymi oponami opony niskoprofilowe zu˝ywajà si´
szybciej i majà mniejszà przyczepnoÊç na oblodzonej lub pokrytej Êniegiem
nawierzchni. Na tego typu nawierzchni nale˝y u˝ywaç opon zimowych lub
∏aƒcuchów przeciwpoÊlizgowych i jechaç ostro˝nie, dostosowujàc pr´dkoÊç
do warunków drogowych i pogodowych.
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie377
7
Obs∏uga techniczna i konserwacja
Zarejestrowanie kodów identyfikacyjnych (wersje z uk∏adem
monitorowania ciÊnienia w ogumieniu)
40 YARIS OM52G04E 28/8/15 8:41 Page 377 (Black plate)

Regularna kontrola ciÊnienia w ogumieniu (wersje z uk∏adem monitoro-
wania ciÊnienia w ogumieniu)
Uk∏ad monitorowania ciÊnienia w ogumieniu nie zwalnia z koniecznoÊci regu-
larnego sprawdzania ciÊnienia w ogumieniu za pomocà manometru. Kontrola
taka powinna byç elementem rutynowych czynnoÊci sprawdzajàcych stan
techniczny samochodu.
Kalibracja uk∏adu monitorowania ciÊnienia w ogumieniu (wersje z uk∏adem
monitorowania ciÊnienia w ogumieniu)
Inicjalizacji uk∏adu nale˝y dokonywaç, gdy ciÊnienie w oponach jest ustawione
zgodnie z zaleceniami producenta.
Gdy g∏´bokoÊç bie˝nika opony zimowej jest mniejsza ni˝ 4 mm
Taka opona zimowa traci swà skutecznoÊç.
W razie niepoprawnego zakoƒczenia procesu kalibracji uk∏adu monitoro-
wania ciÊnienia w ogumieniu (wersje z uk∏adem monitorowania ciÊnienia
w ogumieniu)
Proces kalibracji nie powinien trwaç d∏u˝ej ni˝ kilka minut. Jednak w wyszcze-
gólnionych poni˝ej przypadkach proces wprowadzania do pami´ci uk∏adu
war toÊci ciÊnienia w oponach zakoƒczy si´ niepomyÊlnie i uk∏ad nie b´dzie
prawid∏owo funkcjonowa∏. Je˝eli wielokrotne próby kalibracji zakoƒczà si´ nie-
powodzeniem, nale˝y niezw∏ocznie zleciç autoryzowanej stacji obs∏ugi Toyoty
lub innemu specjalistycznemu warsztatowi sprawdzenie samochodu.
Gdy naciÊni´cie przycisku zerowania uk∏adu monitorowania ciÊnienia
w ogumieniu nie powoduje 3-krotnego migni´cia lampki ostrzegawczej
ciÊnienia w ogumieniu.
Gdy podczas jazdy, po pewnym czasie po dokonaniu kalibracji uk∏adu mo-
nitorowania ciÊnienia w ogumieniu, zacznie migaç lampka ostrzegawcza
ciÊnienia w ogumieniu, a po up∏ywie 1 minuty zaÊwieci si´ na sta∏e.
3787-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
40 YARIS OM52G04E 28/8/15 8:41 Page 378 (Black plate)

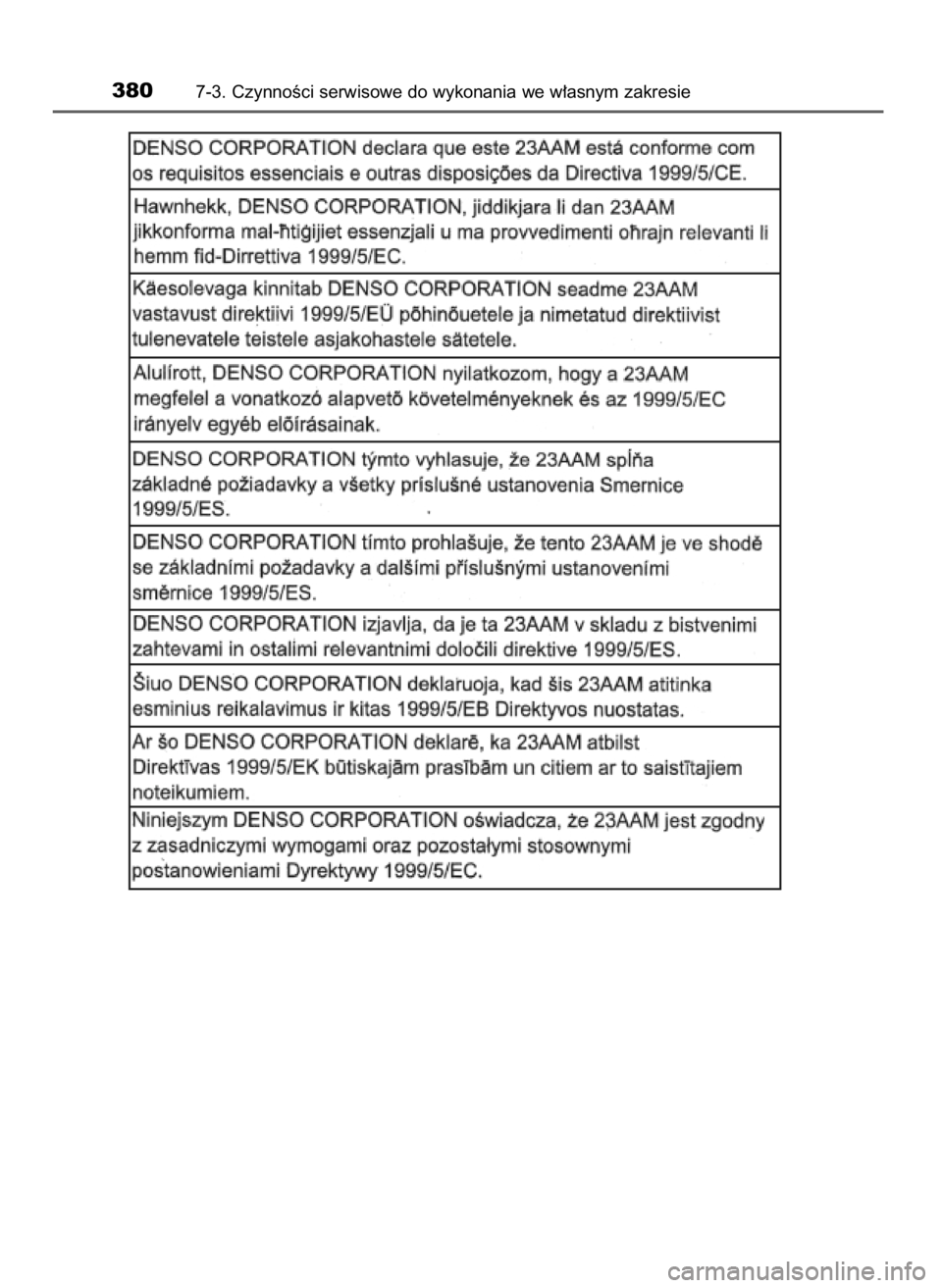

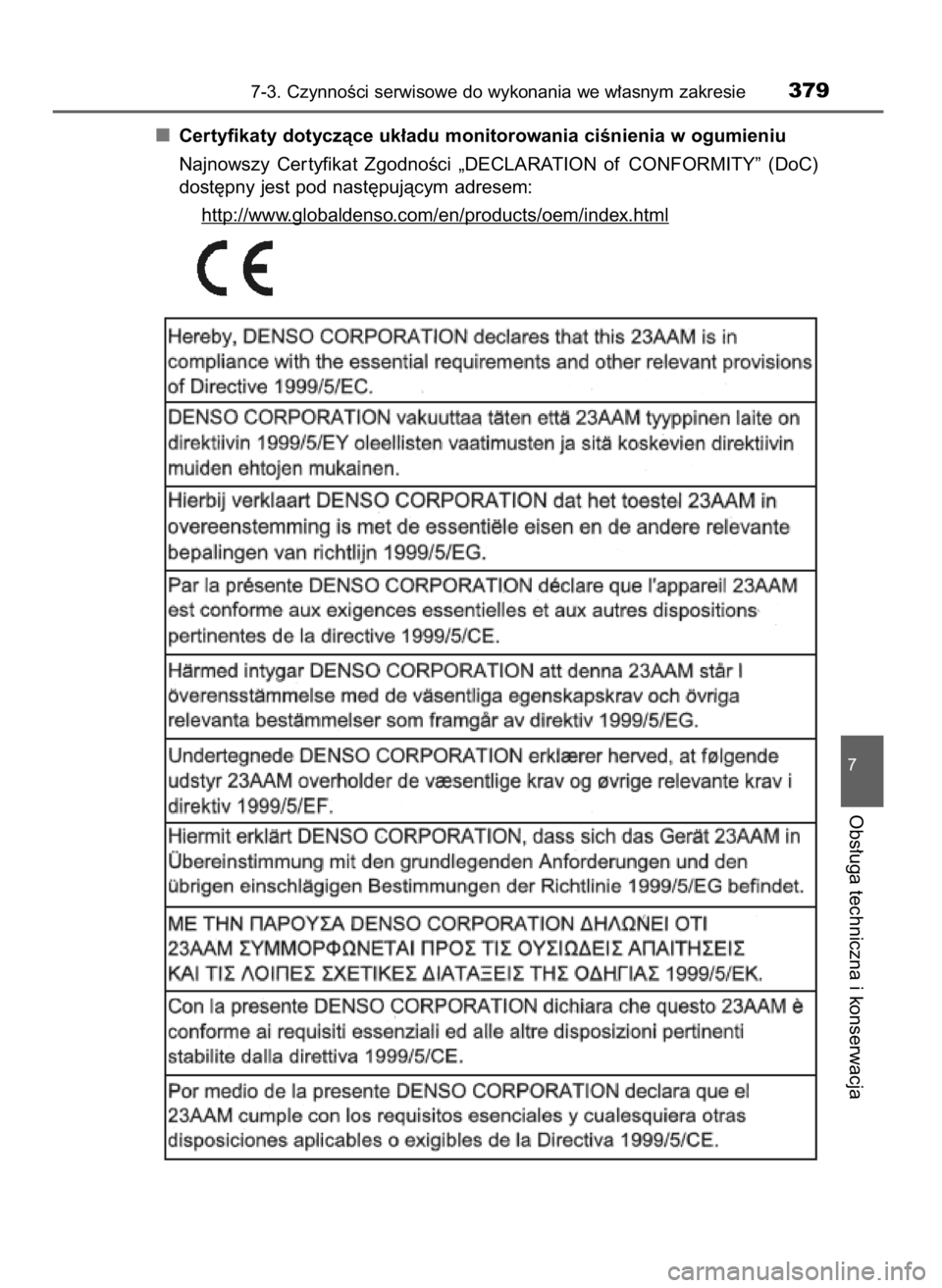

Certyfikaty dotyczàce uk∏adu monitorowania ciÊnienia w ogumieniu
Najnowszy Cer tyfikat ZgodnoÊci „DECLARATION of CONFORMITY” (DoC)
dost´pny jest pod nast´pujàcym adresem:
http://www
.globaldenso.com/en/products/oem/index.html
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie379
7
Obs∏uga techniczna i konserwacja
40 YARIS OM52G04E 28/8/15 8:41 Page 379 (Black plate)

3807-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
40 YARIS OM52G04E 28/8/15 8:41 Page 380 (Black plate)
