Po wymianie bezpiecznika
Je˝eli mimo wymiany bezpiecznika dane Êwiat∏a nadal nie dzia∏ajà,
konieczna mo˝e byç wymiana ˝arówki. (
S. 403)
Je˝eli nowy bezpiecznik w krótkim czasie ponownie ulegnie przepaleniu,
nale˝y zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu specjalistycz-
nemu warsztatowi sprawdzenie samochodu.
W razie przecià˝enia obwodu elektrycznego
Bezpieczniki zosta∏y dobrane tak, aby ulega∏y przepaleniu zanim dojdzie do
uszkodzenia przewodów elektrycznych.
W razie koniecznoÊci wymiany ˝arówek
Zalecane jest stosowanie oryginalnych produktów marki Toyota przeznaczo-
nych do tego samochodu. Poniewa˝ niektóre ˝arówki w∏àczone sà w obwody
wyposa˝one w zabezpieczenia przed przecià˝eniem, produkty nieoryginalne
lub nieprzeznaczone do tego samochodu mogà okazaç si´ nieodpowiednie.
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie401
7
Obs∏uga techniczna i konserwacja
40 YARIS OM52G04E 28/8/15 8:41 Page 401 (Black plate)

Podczas monta˝u pokrywy (tylko pokrywa skrzynki bezpieczników typu C)
óWersje z kierownicà po lewej stronie
Zamontowaç os∏on´ i gumowà
uszczelk´ na zaczepach.
óWersje z kierownicà po prawej stronie
Zamontowaç os∏on´ i gumowà
uszczelk´ na zaczepach.
4027-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
W celu unikni´cia ryzyka awarii i po˝aru samochodu
Nale˝y przestrzegaç podanych zaleceƒ.
Nieprzestrzeganie ich mo˝e doprowadziç do uszkodzeƒ samochodu, po˝aru
i odniesienia obra˝eƒ cia∏a.
Nie wolno stosowaç bezpieczników o wy˝szym ni˝ nominalny pràdzie
znamionowym ani zast´powaç bezpiecznika jakimkolwiek innym przed-
miotem.
Nale˝y zawsze stosowaç oryginalne bezpieczniki marki Toyota lub odpo-
wiedniej jakoÊci zamienniki.
Nie wolno zast´powaç bezpiecznika drutem, nawet tymczasowo.
Nie wolno modyfikowaç bezpieczników ani skrzynki bezpieczników.
Przed wymianà bezpiecznika
W przypadku stwierdzenia przecià˝enia instalacji elektrycznej jak najszybciej
nale˝y zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu specjalistycz-
nemu warsztatowi ustalenie i usuni´cie usterki.
40 YARIS OM52G04E 28/8/15 8:41 Page 402 (Black plate)

Sprawdziç moc wymienianej ˝arówki. (S. 512)
Z przodu
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie403
7
Obs∏uga techniczna i konserwacja
˚arówki
˚arówki wyszczególnione poni˝ej mo˝na wymieniaç samodzielnie.
Poziom trudnoÊci wymiany ˝arówki zale˝y od tego, którà ˝arówk´
wymieniamy. Je˝eli wymiana danej ˝arówki jest zbyt skompliko-
wana, nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi
Toyoty lub innym specjalistycznym warsztatem.
W celu uzyskania informacji dotyczàcych wymiany innych ˝arówek
nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warsztatem.
Przed wymianà ˝arówki

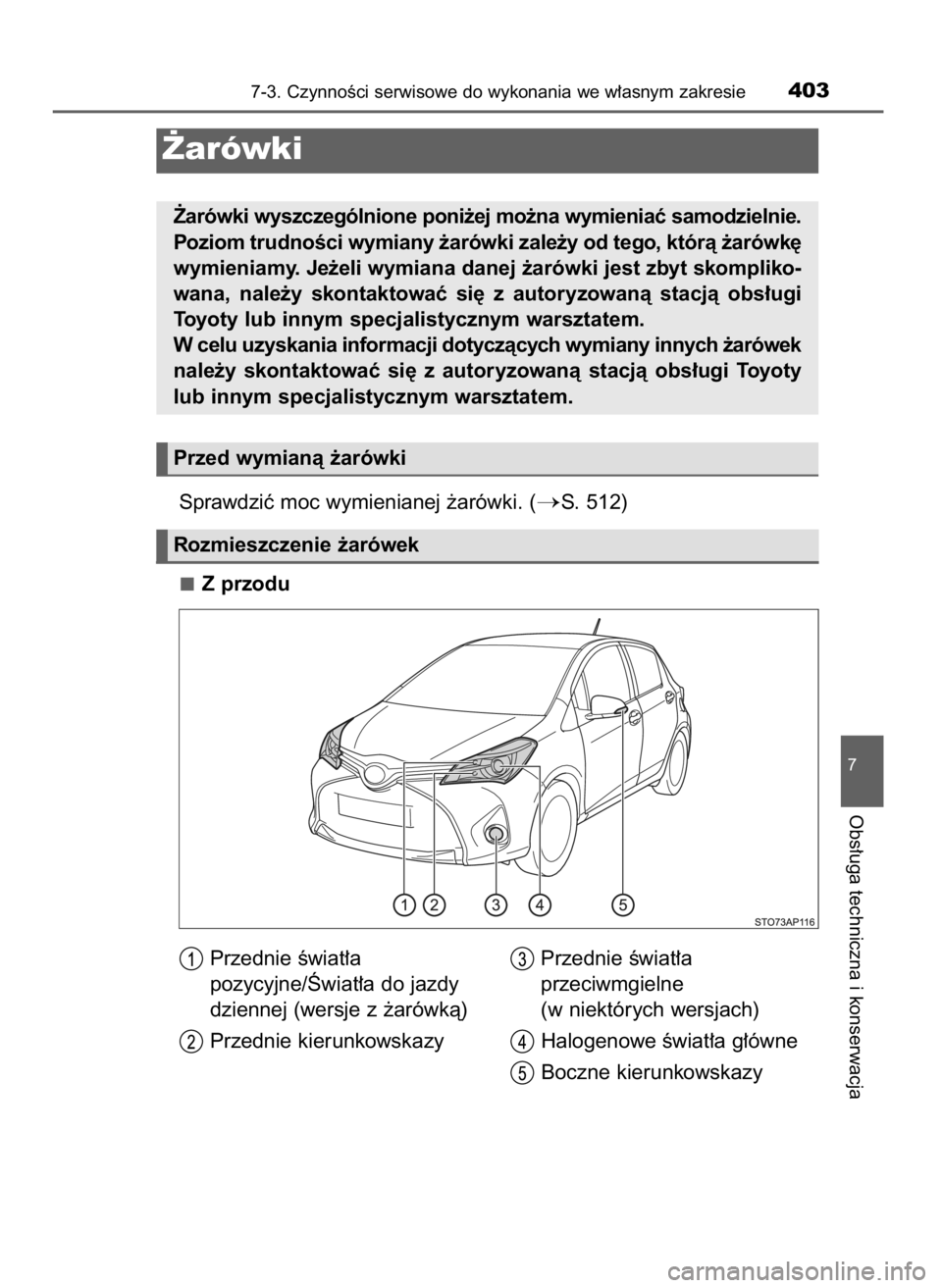

Rozmieszczenie ˝arówek
Przednie Êwiat∏a
pozycyjne/Âwiat∏a do jazdy
dziennej (wersje z ˝arówkà)
Przednie kierunkowskazyPrzednie Êwiat∏a
przeciwmgielne
(w niektórych wersjach)
Halogenowe Êwiat∏a g∏ówne
Boczne kierunkowskazy
40 YARIS OM52G04E 28/8/15 8:41 Page 403 (Black plate)

Z ty∏u
*1: Wersje z kierownicà po lewej stronie
*
2: Wersje z kierownicà po prawej stronie
4047-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Tylne Êwiat∏o przeciwmgielne*1/
Âwiat∏o cofania*2
OÊwietlenie tablicy
rejestracyjnej
Âwiat∏o cofania*
1/Tylne
Êwiat∏o przeciwmgielne*2
Tylne kierunkowskazy
Âwiat∏a hamowania/tylne
Êwiat∏a pozycyjne (wersje
z ˝arówkà)
40 YARIS OM52G04E 28/8/15 8:41 Page 404 (Black plate)

Halogenowe Êwiat∏a g∏ówne
óReflektorowe Êwiat∏a g∏ówne
Od∏àczyç z∏àcze elektryczne.
Zdemontowaç gumowà
os∏on´.
Zwolniç spr´˝yn´ blokujàcà
˝arówk´.
Wyjàç ˝arówk´.
Wk∏adajàc nowà ˝arówk´, na-
le˝y dopasowywaç wyst´py na
˝arówce do wci´ç w oprawie.
4
3
2
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie405
7
Obs∏uga techniczna i konserwacja
Wymiana ˝arówek
40 YARIS OM52G04E 28/8/15 8:41 Page 405 (Black plate)

Wymieniç ˝arówk´.
Dopasowaç 3 wyst´py na ˝arów-
ce do wci´ç w oprawie i w∏o˝yç
˝arówk´.
Zamontowaç spr´˝yn´ bloku-
jàcà ˝arówk´.
Zamontowaç gumowà os∏on´.
Upewniç si´, ˝e gumowa os∏o-
na jest dok∏adnie zamocowana.
Docisnàç zewn´trznà cz´Êç
gumowej os∏ony mocno i do-
k∏adnie na ca∏ym obwodzie.
Docisnàç gumowà os∏on´
wokó∏ ˝arówki, a˝ styki ˝a-
rówki b´dà widoczne.
Pod∏àczyç z∏àcze elektryczne.
8
7
6
5
4067-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
40 YARIS OM52G04E 28/8/15 8:41 Page 406 (Black plate)

óProjekcyjne Êwiat∏a g∏ówne
Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara.
Naciskajàc blokad´ wycià-
gnàç ˝arówk´ ze z∏àcza
elektrycznego.
Wymieniç ˝arówk´ i zamon-
towaç opraw´ ˝arówki.
Dopasowaç 3 wyst´py na ˝a-
rówce do wci´ç w oprawie
i w∏o˝yç ˝arówk´.
Obróciç i zabezpieczyç opra-
w´ ˝arówki.
Poruszyç delikatnie opraw´
˝arówki, aby sprawdziç, czy
nie jest luêna, w∏àczyç Êwiat∏a
g∏ówne i upewniç si´, ˝e Êwia-
t∏o nie przenika przez opraw´.
4
3
2
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie407
7
Obs∏uga techniczna i konserwacja
40 YARIS OM52G04E 28/8/15 8:41 Page 407 (Black plate)

Przednie Êwiat∏a przeciwmgielne (w niektórych wersjach)
Obróciç kierownic´ w kie-
runku przeciwnym do strony,
po której wymieniana jest
˝arówka.
Obróciç kierownic´ do mo-
mentu, w którym ∏atwo mo˝na
wsunàç d∏oƒ pomi´dzy opon´
a nadkole.
Wykr´ciç Êrub´.
Cz´Êciowo zdemontowaç
nadkole tak, aby by∏a wi-
doczna ˝arówka.
Naciskajàc blokad´, roz∏à-
czyç z∏àcze elektryczne.
4
3
2
1
4087-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
40 YARIS OM52G04E 28/8/15 8:41 Page 408 (Black plate)

Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara.
Wymieniç ˝arówk´.
Dopasowaç 3 wyst´py na ˝a-
rówce do wci´ç w oprawie
i w∏o˝yç ˝arówk´.
Obróciç i zabezpieczyç
opraw´ ˝arówki.
Pod∏àczyç z∏àcze elektryczne.
Poruszyç delikatnie opraw´
˝arówki, aby sprawdziç, czy
nie jest luêna, w∏àczyç przed-
nie Êwiat∏a przeciwmgielne
i upewniç si´, ˝e Êwiat∏o nie
przenika przez opraw´.
8
7
6
5
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie409
7
Obs∏uga techniczna i konserwacja
40 YARIS OM52G04E 28/8/15 8:41 Page 409 (Black plate)

Zamontowaç z powrotem
nadkole.
Zamontowaç obrze˝e nadkola
do wewn´trznej cz´Êci przed-
niego zderzaka.
Wkr´ciç Êrub´.
Przednie Êwiat∏a pozycyjne/Êwiat∏a do jazdy dziennej (wersje
z ˝arówkà)
Obróciç opraw´ ˝arówki w kierunku przeciwnym do ruchu
wskazówek zegara.
óTyp AóTyp B
1
10
9
4107-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
