TOYOTA YARIS 2016 Manual del propietario (in Spanish)

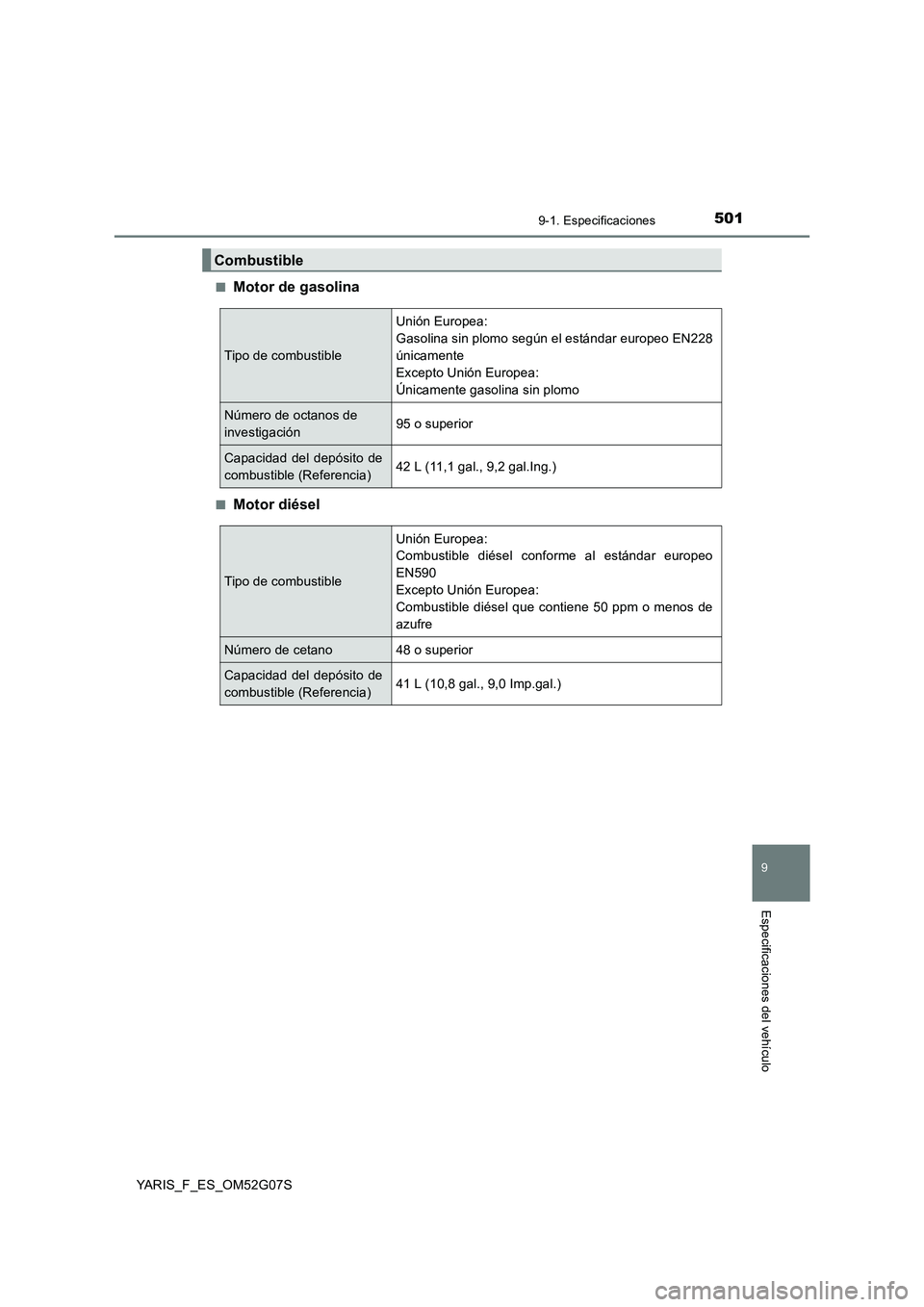

5019-1. Especificaciones
9
Especificaciones del vehículo
YARIS_F_ES_OM52G07S
■Motor de gasolina
■Motor diésel
Combustible
Tipo de combustible
Unión Europea:
Gasolina sin plomo según el estándar europeo EN228
únicamente
Excepto Unión Europea:
Únicamente gasolina sin plomo
Número de octanos de
investigación95 o superior
Capacidad del depósito de
combustible (Referencia)42 L (11,1 gal., 9,2 gal.Ing.)
Tipo de combustible
Unión Europea:
Combustible diésel conforme al estándar europeo
EN590
Excepto Unión Europea:
Combustible diésel que contiene 50 ppm o menos de
azufre
Número de cetano48 o superior
Capacidad del depósito de
combustible (Referencia)41 L (10,8 gal., 9,0 Imp.gal.)

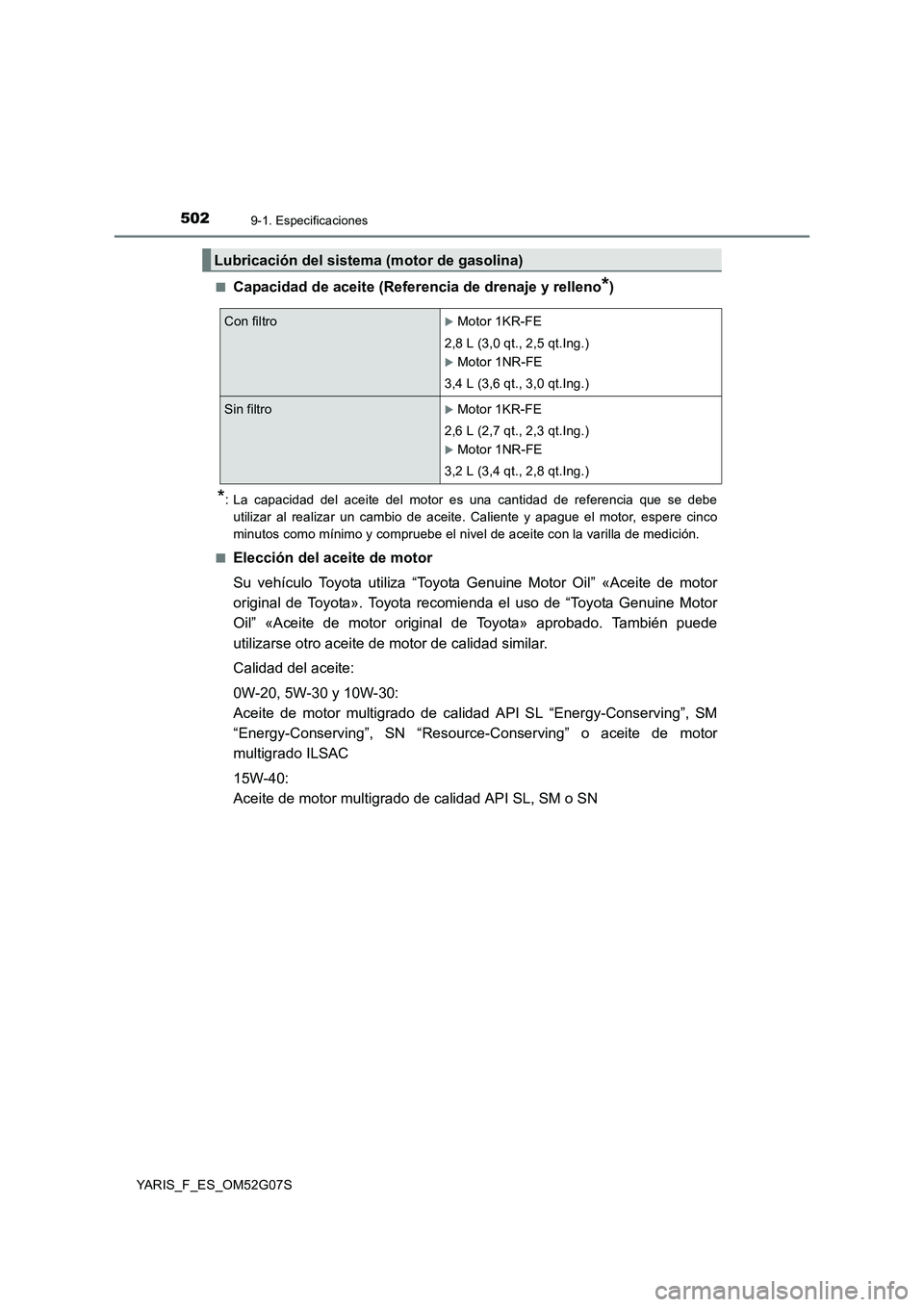

5029-1. Especificaciones
YARIS_F_ES_OM52G07S
■Capacidad de aceite (Referencia de drenaje y relleno*)
*: La capacidad del aceite del motor es una cantidad de referencia que se debe
utilizar al realizar un cambio de aceite. Caliente y apague el motor, espere cinco
minutos como mínimo y compruebe el nivel de aceite con la varilla de medición.
■Elección del aceite de motor
Su vehículo Toyota utiliza “Toyota Genuine Motor Oil” «Aceite de motor
original de Toyota». Toyota recomienda el uso de “Toyota Genuine Motor
Oil” «Aceite de motor original de Toyota» aprobado. También puede
utilizarse otro aceite de motor de calidad similar.
Calidad del aceite:
0W-20, 5W-30 y 10W-30:
Aceite de motor multigrado de calidad API SL “Energy-Conserving”, SM
“Energy-Conserving”, SN “Resource-Conserving” o aceite de motor
multigrado ILSAC
15W-40:
Aceite de motor multigrado de calidad API SL, SM o SN
Lubricación del sistema (motor de gasolina)
Con filtroMotor 1KR-FE
2,8 L (3,0 qt., 2,5 qt.Ing.)
Motor 1NR-FE
3,4 L (3,6 qt., 3,0 qt.Ing.)
Sin filtroMotor 1KR-FE
2,6 L (2,7 qt., 2,3 qt.Ing.)
Motor 1NR-FE
3,2 L (3,4 qt., 2,8 qt.Ing.)

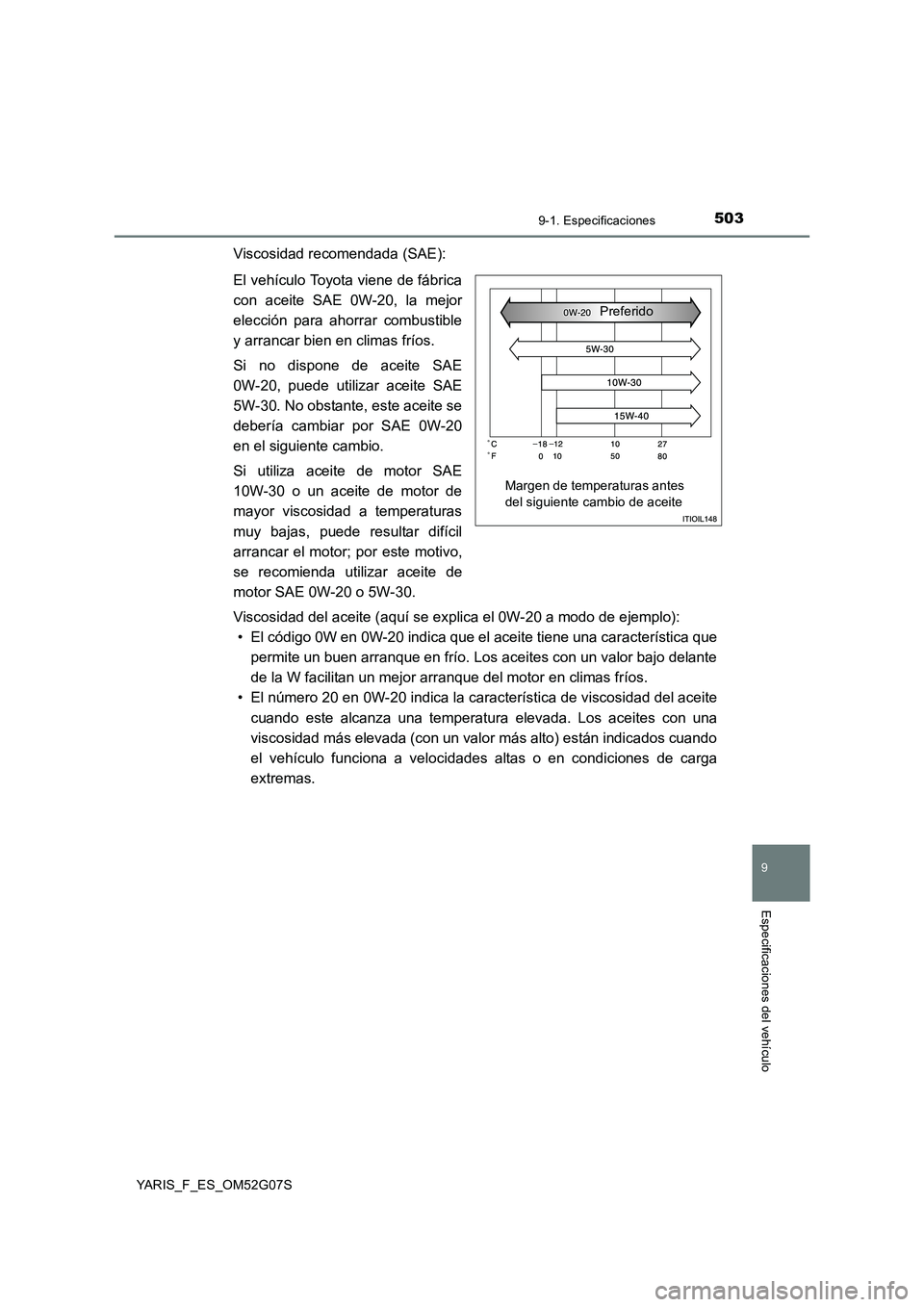

5039-1. Especificaciones
9
Especificaciones del vehículo
YARIS_F_ES_OM52G07S
Viscosidad recomendada (SAE):
El vehículo Toyota viene de fábrica
con aceite SAE 0W-20, la mejor
elección para ahorrar combustible
y arrancar bien en climas fríos.
Si no dispone de aceite SAE
0W-20, puede utilizar aceite SAE
5W-30. No obstante, este aceite se
debería cambiar por SAE 0W-20
en el siguiente cambio.
Si utiliza aceite de motor SAE
10W-30 o un aceite de motor de
mayor viscosidad a temperaturas
muy bajas, puede resultar difícil
arrancar el motor; por este motivo,
se recomienda utilizar aceite de
motor SAE 0W-20 o 5W-30.
Viscosidad del aceite (aquí se ex plica el 0W-20 a modo de ejemplo):
• El código 0W en 0W-20 indica que el aceite tiene una característica que
permite un buen arranque en frío. Los aceites con un valor bajo delante
de la W facilitan un mejor arranque del motor en climas fríos.
• El número 20 en 0W-20 indica la característica de viscosidad del aceite
cuando este alcanza una temperatura elevada. Los aceites con una
viscosidad más elevada (con un valor más alto) están indicados cuando
el vehículo funciona a velocidades altas o en condiciones de carga
extremas.
Margen de temperaturas antes
del siguiente cambio de aceite
Preferido

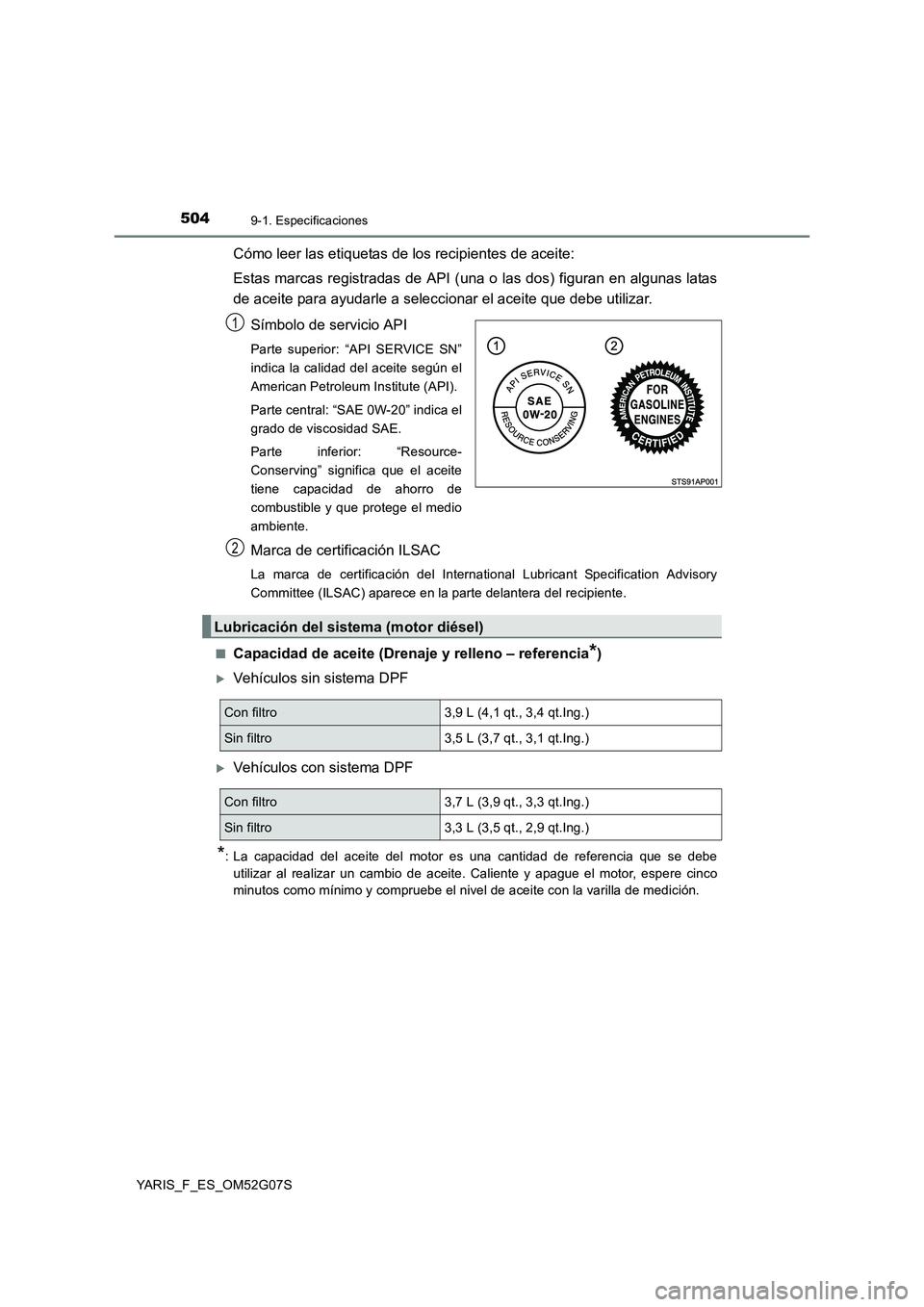

5049-1. Especificaciones
YARIS_F_ES_OM52G07S
Cómo leer las etiquetas de los recipientes de aceite:
Estas marcas registradas de API (una o las dos) figuran en algunas latas
de aceite para ayudarle a seleccionar el aceite que debe utilizar.
Símbolo de servicio API
Parte superior: “API SERVICE SN”
indica la calidad del aceite según el
American Petroleum Institute (API).
Parte central: “SAE 0W-20” indica el
grado de viscosidad SAE.
Parte inferior: “Resource-
Conserving” significa que el aceite
tiene capacidad de ahorro de
combustible y que protege el medio
ambiente.
Marca de certificación ILSAC
La marca de certificación del International Lubricant Specification Advisory
Committee (ILSAC) aparece en la parte delantera del recipiente.
■Capacidad de aceite (Drenaje y relleno – referencia*)
Vehículos sin sistema DPF
Vehículos con sistema DPF
*: La capacidad del aceite del motor es una cantidad de referencia que se debe
utilizar al realizar un cambio de aceite. Caliente y apague el motor, espere cinco
minutos como mínimo y compruebe el nivel de aceite con la varilla de medición.
1
2
Lubricación del sistema (motor diésel)
Con filtro 3,9 L (4,1 qt., 3,4 qt.Ing.)
Sin filtro 3,5 L (3,7 qt., 3,1 qt.Ing.)
Con filtro 3,7 L (3,9 qt., 3,3 qt.Ing.)
Sin filtro 3,3 L (3,5 qt., 2,9 qt.Ing.)

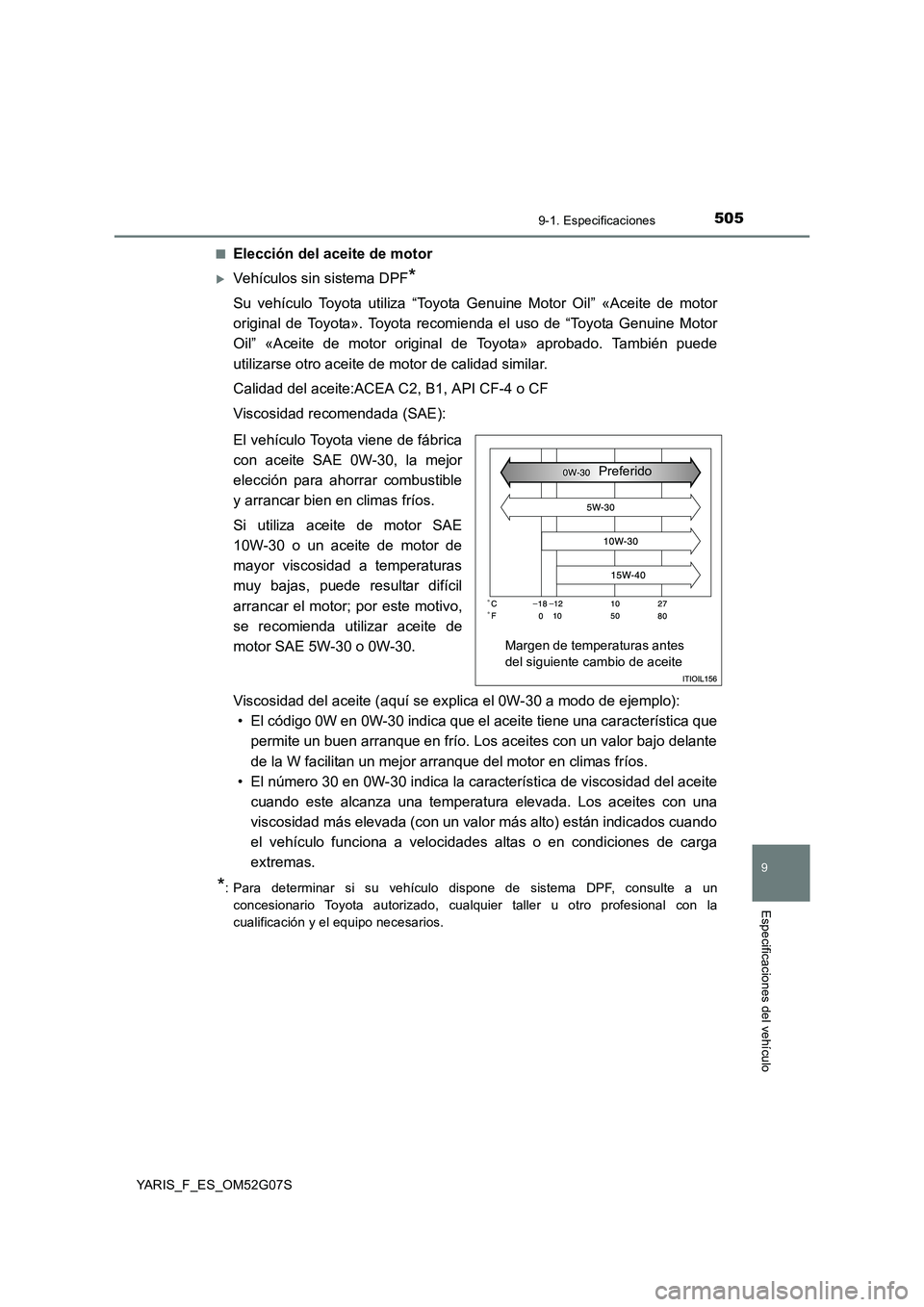

5059-1. Especificaciones
9
Especificaciones del vehículo
YARIS_F_ES_OM52G07S
■Elección del aceite de motor
Vehículos sin sistema DPF*
Su vehículo Toyota utiliza “Toyota Genuine Motor Oil” «Aceite de motor
original de Toyota». Toyota recomienda el uso de “Toyota Genuine Motor
Oil” «Aceite de motor original de Toyota» aprobado. También puede
utilizarse otro aceite de motor de calidad similar.
Calidad del aceite:ACEA C2, B1, API CF-4 o CF
Viscosidad recomendada (SAE):
El vehículo Toyota viene de fábrica
con aceite SAE 0W-30, la mejor
elección para ahorrar combustible
y arrancar bien en climas fríos.
Si utiliza aceite de motor SAE
10W-30 o un aceite de motor de
mayor viscosidad a temperaturas
muy bajas, puede resultar difícil
arrancar el motor; por este motivo,
se recomienda utilizar aceite de
motor SAE 5W-30 o 0W-30.
Viscosidad del aceite (aquí se ex plica el 0W-30 a modo de ejemplo):
• El código 0W en 0W-30 indica que el aceite tiene una característica que
permite un buen arranque en frío. Los aceites con un valor bajo delante
de la W facilitan un mejor arranque del motor en climas fríos.
• El número 30 en 0W-30 indica la característica de viscosidad del aceite
cuando este alcanza una temperatura elevada. Los aceites con una
viscosidad más elevada (con un valor más alto) están indicados cuando
el vehículo funciona a velocidades altas o en condiciones de carga
extremas.
*: Para determinar si su vehículo dispone de sistema DPF, consulte a un
concesionario Toyota autorizado, cualquier taller u otro profesional con la
cualificación y el equipo necesarios.
Margen de temperaturas antes
del siguiente cambio de aceite
Preferido

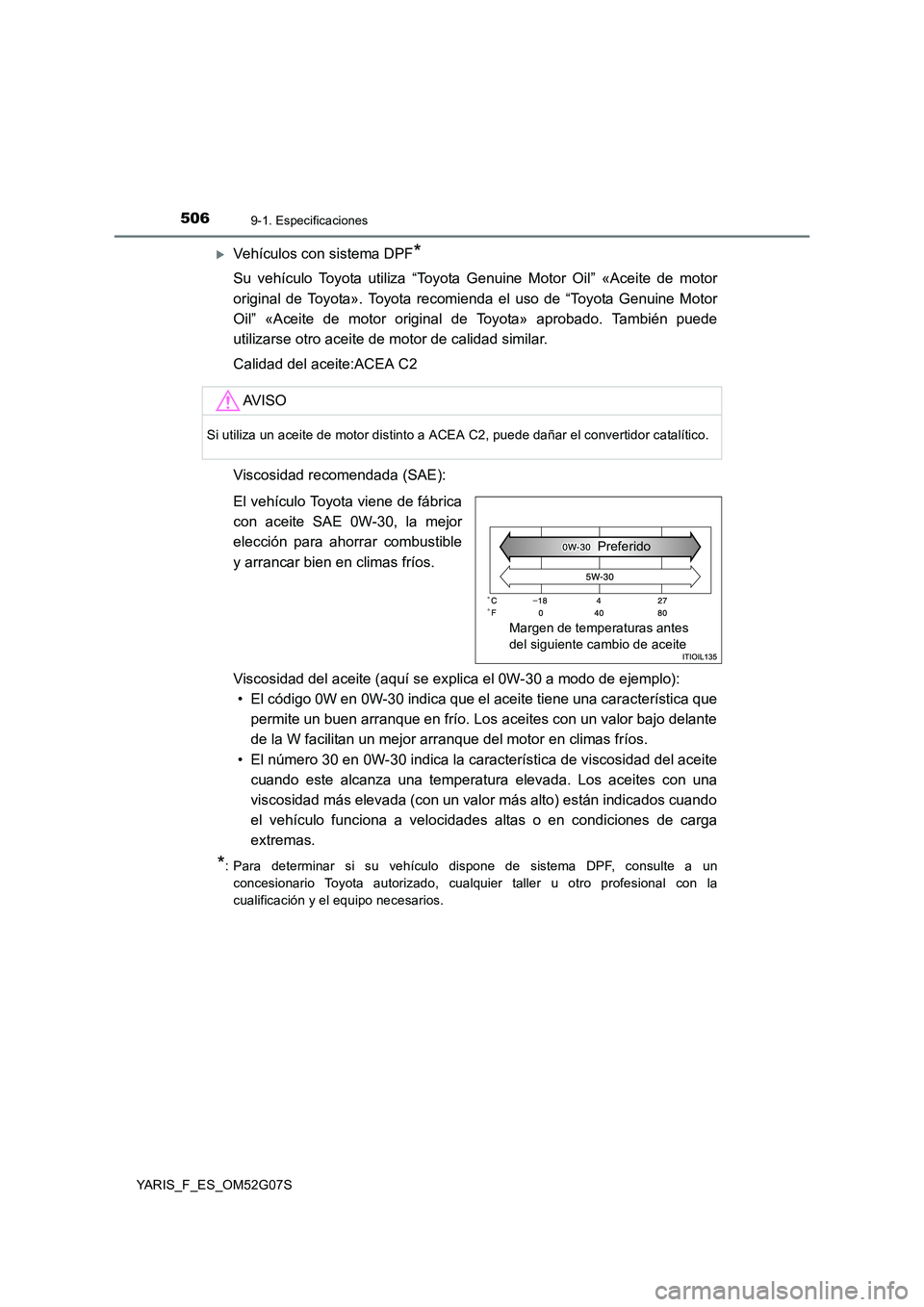

5069-1. Especificaciones
YARIS_F_ES_OM52G07S
Vehículos con sistema DPF*
Su vehículo Toyota utiliza “Toyota Genuine Motor Oil” «Aceite de motor
original de Toyota». Toyota recomienda el uso de “Toyota Genuine Motor
Oil” «Aceite de motor original de Toyota» aprobado. También puede
utilizarse otro aceite de motor de calidad similar.
Calidad del aceite:ACEA C2
Viscosidad recomendada (SAE):
El vehículo Toyota viene de fábrica
con aceite SAE 0W-30, la mejor
elección para ahorrar combustible
y arrancar bien en climas fríos.
Viscosidad del aceite (aquí se ex plica el 0W-30 a modo de ejemplo):
• El código 0W en 0W-30 indica que el aceite tiene una característica que
permite un buen arranque en frío. Los aceites con un valor bajo delante
de la W facilitan un mejor arranque del motor en climas fríos.
• El número 30 en 0W-30 indica la característica de viscosidad del aceite
cuando este alcanza una temperatura elevada. Los aceites con una
viscosidad más elevada (con un valor más alto) están indicados cuando
el vehículo funciona a velocidades altas o en condiciones de carga
extremas.
*: Para determinar si su vehículo dispone de sistema DPF, consulte a un
concesionario Toyota autorizado, cualquier taller u otro profesional con la
cualificación y el equipo necesarios.
AV I S O
Si utiliza un aceite de motor distinto a ACEA C2, puede dañar el convertidor catalítico.
Margen de temperaturas antes
del siguiente cambio de aceite
Preferido

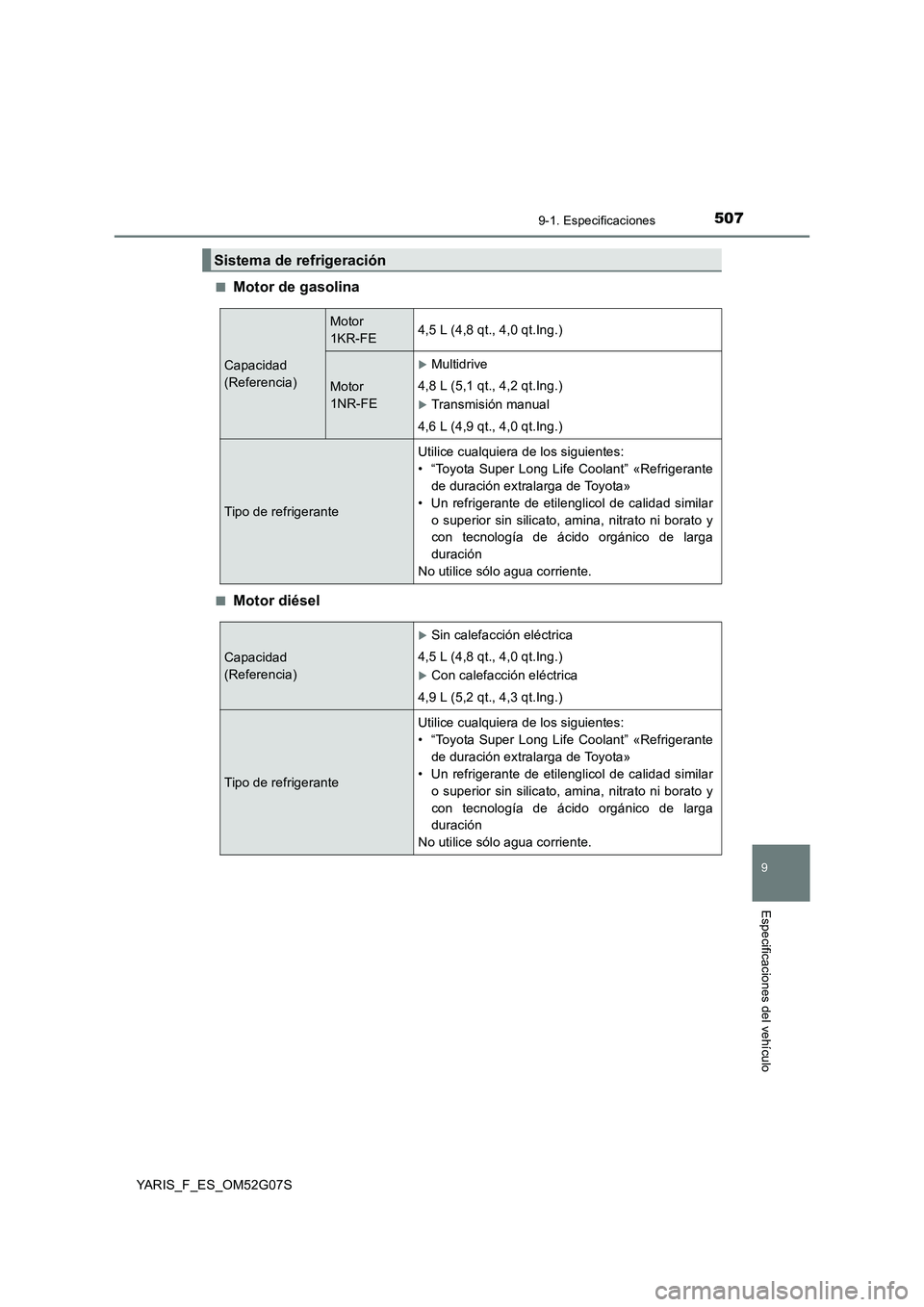

5079-1. Especificaciones
9
Especificaciones del vehículo
YARIS_F_ES_OM52G07S
■Motor de gasolina
■Motor diésel
Sistema de refrigeración
Capacidad
(Referencia)
Motor
1KR-FE4,5 L (4,8 qt., 4,0 qt.Ing.)
Motor
1NR-FE
Multidrive
4,8 L (5,1 qt., 4,2 qt.Ing.)
Transmisión manual
4,6 L (4,9 qt., 4,0 qt.Ing.)
Tipo de refrigerante
Utilice cualquiera de los siguientes:
• “Toyota Super Long Life Coolant” «Refrigerante
de duración extralarga de Toyota»
• Un refrigerante de etilenglicol de calidad similar
o superior sin silicato, amina, nitrato ni borato y
con tecnología de ácido orgánico de larga
duración
No utilice sólo agua corriente.
Capacidad
(Referencia)
Sin calefacción eléctrica
4,5 L (4,8 qt., 4,0 qt.Ing.)
Con calefacción eléctrica
4,9 L (5,2 qt., 4,3 qt.Ing.)
Tipo de refrigerante
Utilice cualquiera de los siguientes:
• “Toyota Super Long Life Coolant” «Refrigerante
de duración extralarga de Toyota»
• Un refrigerante de etilenglicol de calidad similar
o superior sin silicato, amina, nitrato ni borato y
con tecnología de ácido orgánico de larga
duración
No utilice sólo agua corriente.

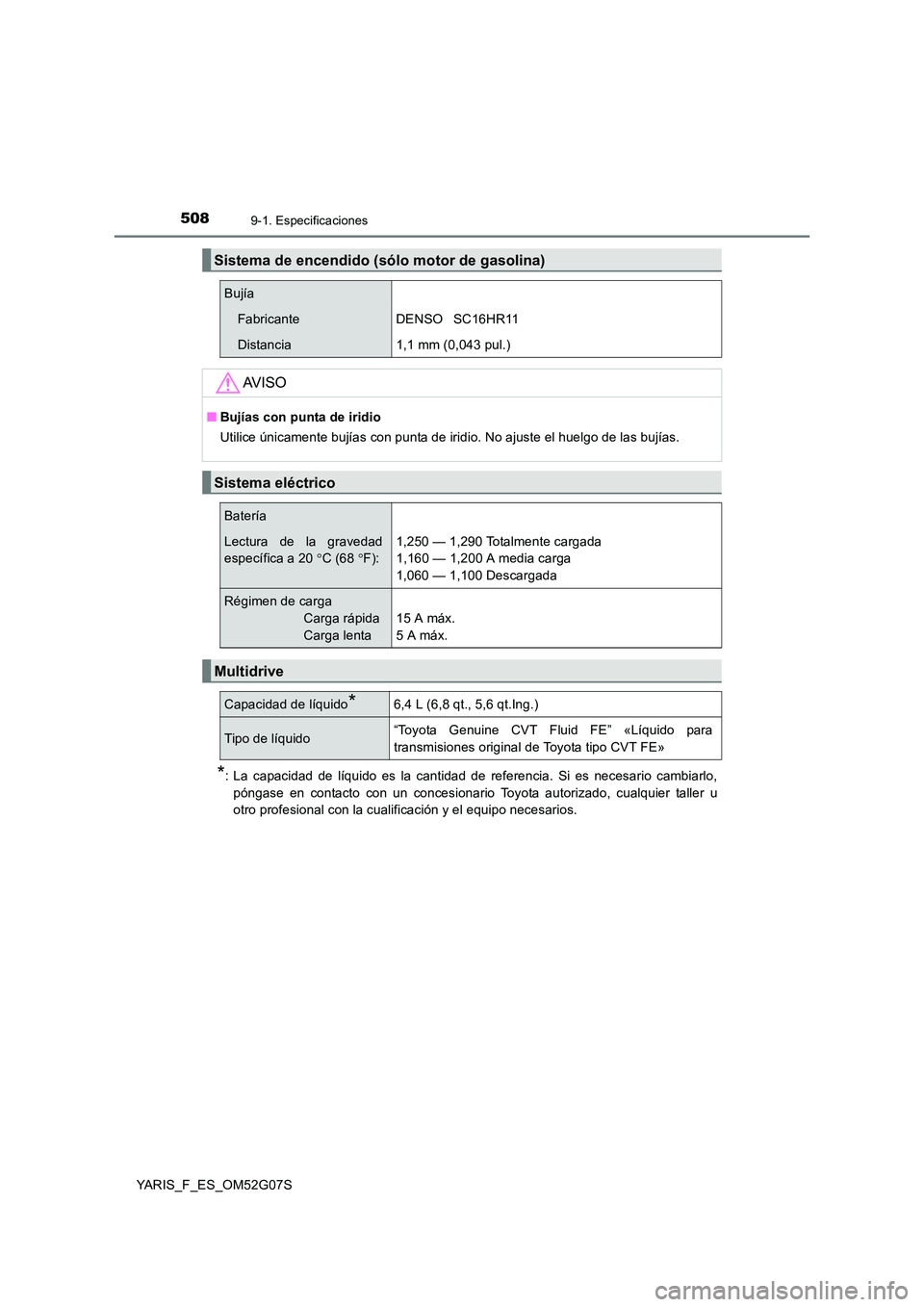

5089-1. Especificaciones
YARIS_F_ES_OM52G07S
*: La capacidad de líquido es la cantidad de referencia. Si es necesario cambiarlo,
póngase en contacto con un concesionario Toyota autorizado, cualquier taller u
otro profesional con la cualificación y el equipo necesarios.
Sistema de encendido (sólo motor de gasolina)
Bujía
FabricanteDENSO SC16HR11
Distancia1,1 mm (0,043 pul.)
AV I S O
■ Bujías con punta de iridio
Utilice únicamente bujías con punta de iridio. No ajuste el huelgo de las bujías.
Sistema eléctrico
Batería
Lectura de la gravedad
específica a 20 C (68 F):
1,250 — 1,290 Totalmente cargada
1,160 — 1,200 A media carga
1,060 — 1,100 Descargada
Régimen de carga
Carga rápida
Carga lenta
15 A máx.
5 A máx.
Multidrive
Capacidad de líquido*6,4 L (6,8 qt., 5,6 qt.Ing.)
Tipo de líquido“Toyota Genuine CVT Fluid FE” «Líquido para
transmisiones original de Toyota tipo CVT FE»

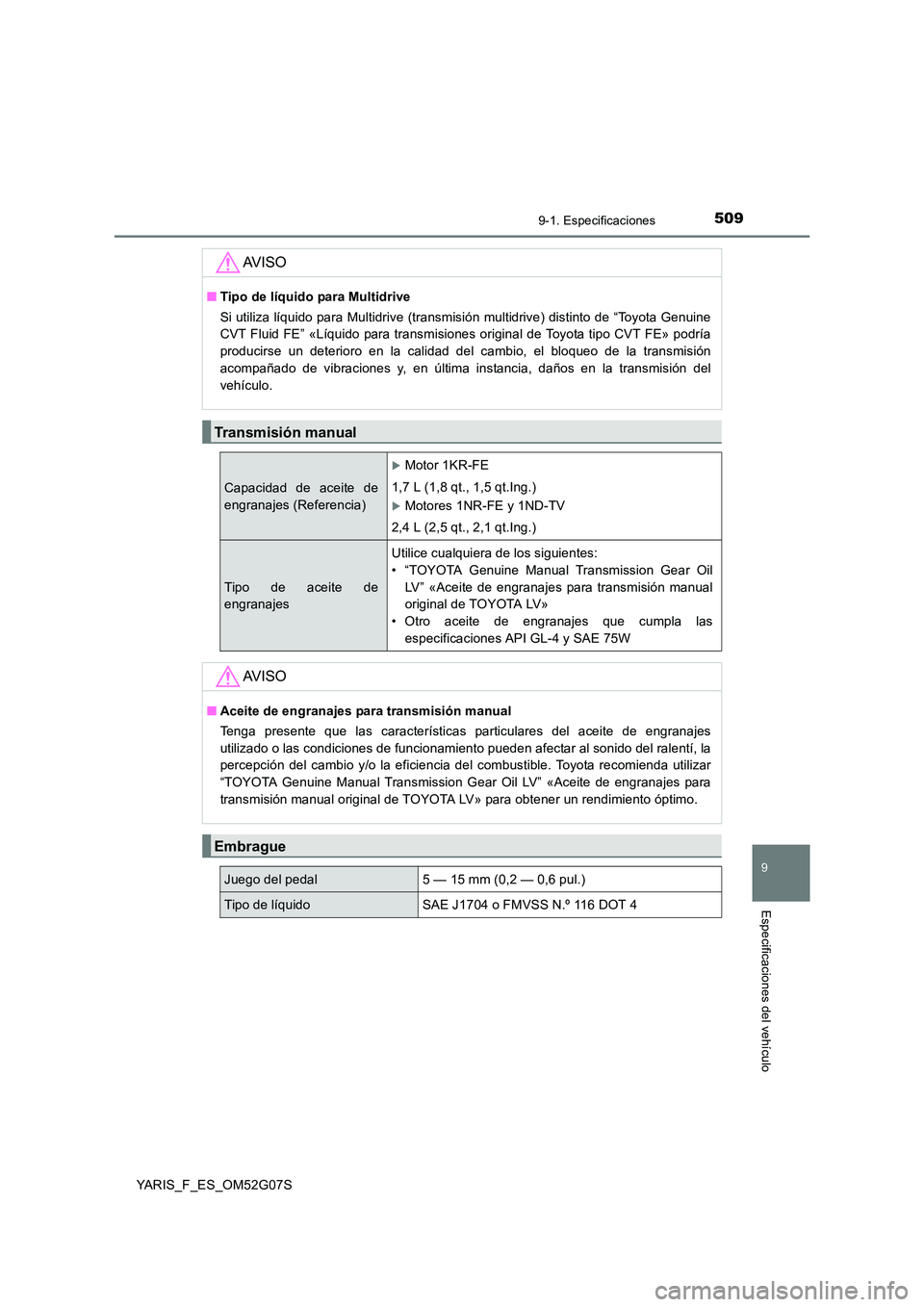

5099-1. Especificaciones
9
Especificaciones del vehículo
YARIS_F_ES_OM52G07S
AV I S O
■Tipo de líquido para Multidrive
Si utiliza líquido para Multidrive (transmisión multidrive) distinto de “Toyota Genuine
CVT Fluid FE” «Líquido para transmisiones original de Toyota tipo CVT FE» podría
producirse un deterioro en la calidad del cambio, el bloqueo de la transmisión
acompañado de vibraciones y, en última instancia, daños en la transmisión del
vehículo.
Transmisión manual
Capacidad de aceite de
engranajes (Referencia)
Motor 1KR-FE
1,7 L (1,8 qt., 1,5 qt.Ing.)
Motores 1NR-FE y 1ND-TV
2,4 L (2,5 qt., 2,1 qt.Ing.)
Tipo de aceite de
engranajes
Utilice cualquiera de los siguientes:
• “TOYOTA Genuine Manual Transmission Gear Oil
LV” «Aceite de engranajes para transmisión manual
original de TOYOTA LV»
• Otro aceite de engranajes que cumpla las
especificaciones API GL-4 y SAE 75W
AV I S O
■ Aceite de engranajes para transmisión manual
Tenga presente que las características particulares del aceite de engranajes
utilizado o las condiciones de funcionamiento pueden afectar al sonido del ralentí, la
percepción del cambio y/o la eficiencia del combustible. Toyota recomienda utilizar
“TOYOTA Genuine Manual Transmission Gear Oil LV” «Aceite de engranajes para
transmisión manual original de TOYOTA LV» para obtener un rendimiento óptimo.
Embrague
Juego del pedal5 — 15 mm (0,2 — 0,6 pul.)
Tipo de líquidoSAE J1704 o FMVSS N.º 116 DOT 4

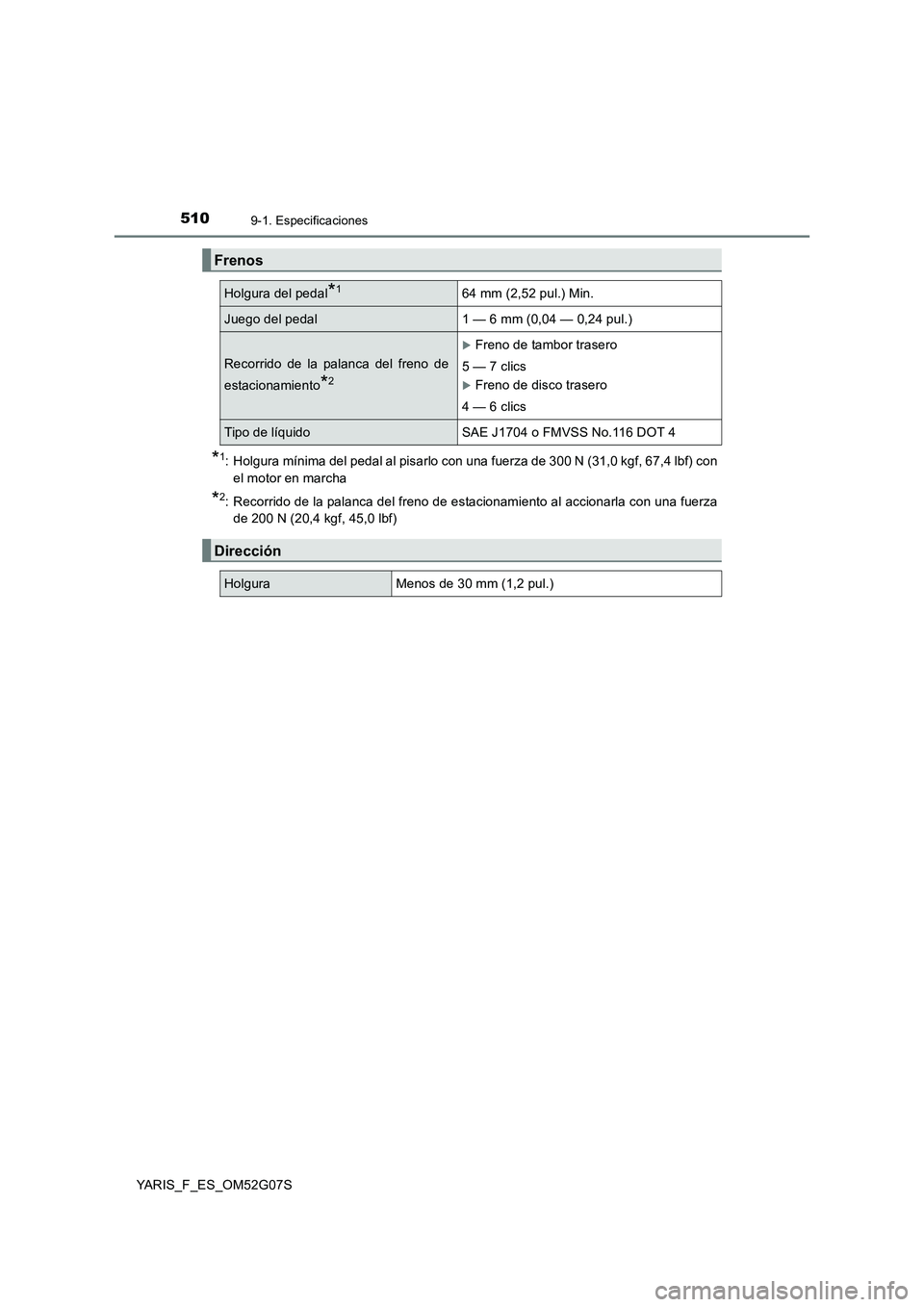

5109-1. Especificaciones
YARIS_F_ES_OM52G07S
*1: Holgura mínima del pedal al pisarlo con una fuerza de 300 N (31,0 kgf, 67,4 lbf) con
el motor en marcha
*2: Recorrido de la palanca del freno de estacionamiento al accionarla con una fuerza
de 200 N (20,4 kgf, 45,0 lbf)
Frenos
Holgura del pedal*164 mm (2,52 pul.) Min.
Juego del pedal1 — 6 mm (0,04 — 0,24 pul.)
Recorrido de la palanca del freno de
estacionamiento*2
Freno de tambor trasero
5 — 7 clics
Freno de disco trasero
4 — 6 clics
Tipo de líquidoSAE J1704 o FMVSS No.116 DOT 4
Dirección
HolguraMenos de 30 mm (1,2 pul.)
