5019-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_WE_52G04SK■

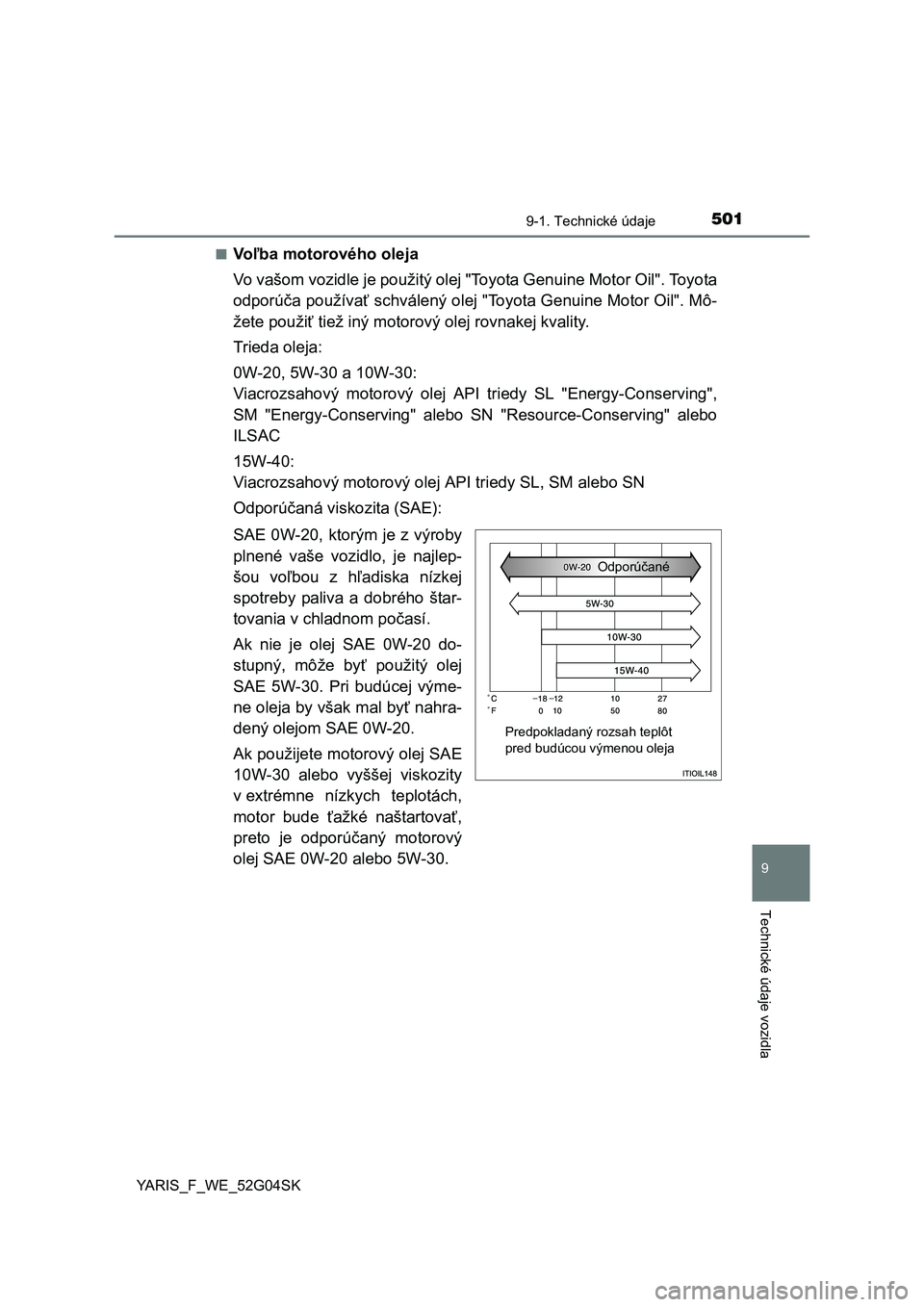

Voľba motorového oleja
Vo vašom vozidle je použitý olej "Toyota Genuine Motor Oil". Toyota
odporúča používať schválený olej "Toyota Genuine Motor Oil". Mô-
žete použiť tiež iný motorový olej rovnakej kvality.
Trieda oleja:
0W-20, 5W-30 a 10W-30:
Viacrozsahový motorový olej API triedy SL "Energy-Conserving",
SM "Energy-Conserving" alebo SN "Resource-Conserving" alebo
ILSAC
15W-40:
Viacrozsahový motorový olej API triedy SL, SM alebo SN
Odporúčaná viskozita (SAE):
SAE 0W-20, ktorým je z výroby
plnené vaše vozidlo, je najlep-
šou voľbou z hľadiska nízkej
spotreby paliva a dobrého štar-
tovania v chladnom počasí.
Ak nie je olej SAE 0W-20 do-
stupný, môže byť použitý olej
SAE 5W-30. Pri budúcej výme-
ne oleja by však mal byť nahra-
dený olejom SAE 0W-20.
Ak použijete motorový olej SAE
10W-30 alebo vyššej viskozity
v extrémne nízkych teplotách,
motor bude ťažké naštartovať,
preto je odporúčaný motorový
olej SAE 0W-20 alebo 5W-30.
Predpokladaný rozsah teplôt
pred budúcou výmenou olejaOdporúčané

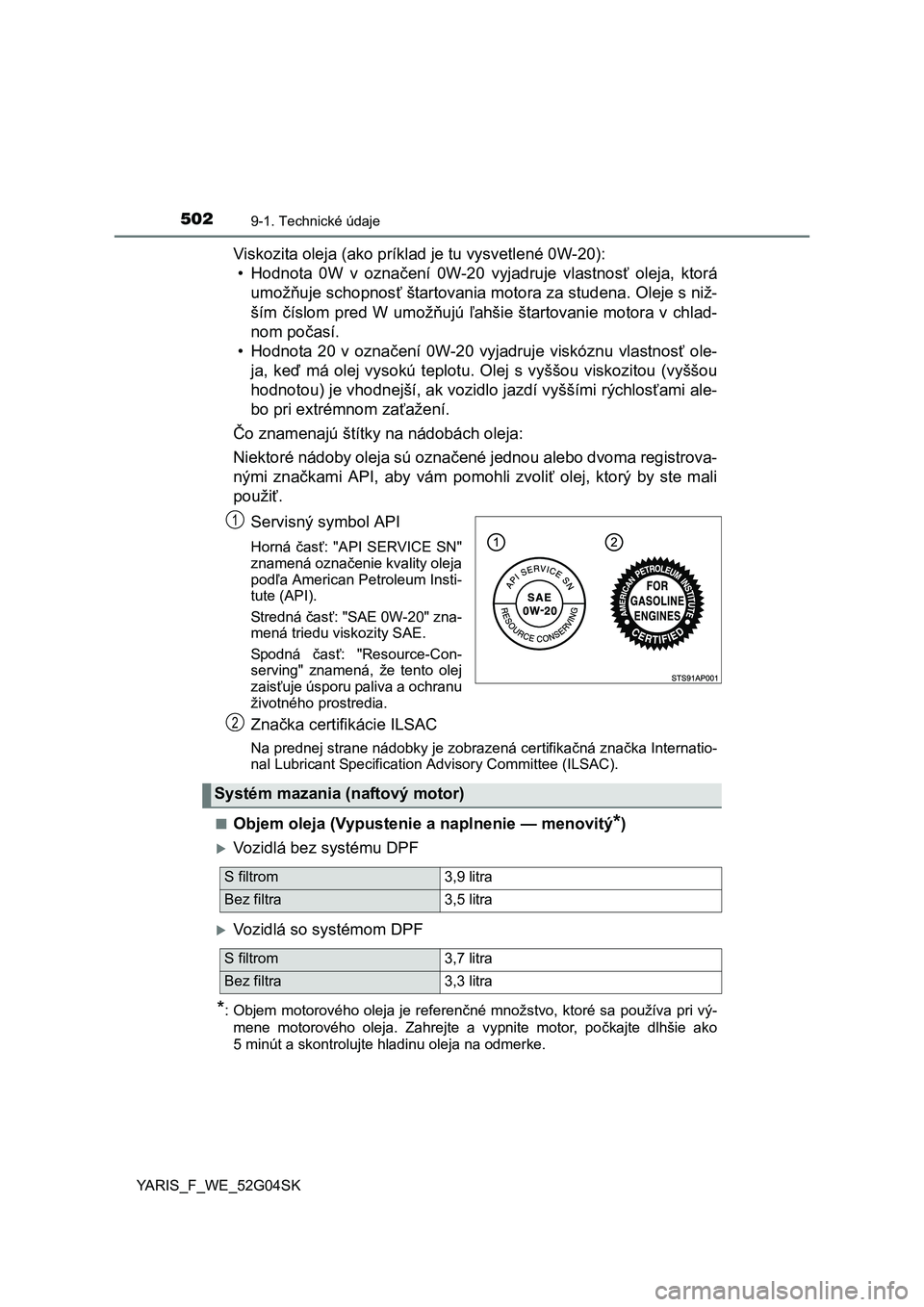

5029-1. Technické údaje
YARIS_F_WE_52G04SK
Viskozita oleja (ako príklad je tu vysvetlené 0W-20):
• Hodnota 0W v označení 0W-20 vyjadruje vlastnosť oleja, ktorá
umožňuje schopnosť štartovania motora za studena. Oleje s niž-
ším číslom pred W umožňujú ľahšie štartovanie motora v chlad-
nom počasí.
• Hodnota 20 v označení 0W-20 vyjadruje viskóznu vlastnosť ole-
ja, keď má olej vysokú teplotu. Olej s vyššou viskozitou (vyššou
hodnotou) je vhodnejší, ak vozidlo jazdí vyššími rýchlosťami ale-
bo pri extrémnom zaťažení.
Čo znamenajú štítky na nádobách oleja:
Niektoré nádoby oleja sú označené jednou alebo dvoma registrova-
nými značkami API, aby vám pomohli zvoliť olej, ktorý by ste mali
použiť.
Servisný symbol API
Horná časť: "API SERVICE SN"
znamená označenie kvality oleja
podľa American Petroleum Insti-
tute (API).
Stredná časť: "SAE 0W-20" zna-
mená triedu viskozity SAE.
Spodná časť: "Resource-Con-
serving" znamená, že tento olej
zaisťuje úsporu paliva a ochranu
životného prostredia.
Značka certifikácie ILSAC
Na prednej strane nádobky je zobrazená certifikačná značka Internatio-
nal Lubricant Specification Advisory Committee (ILSAC).
■
Objem oleja (Vypustenie a naplnenie — menovitý*)
Vozidlá bez systému DPF
Vozidlá so systémom DPF
*: Objem motorového oleja je referenčné množstvo, ktoré sa používa pri vý-
mene motorového oleja. Zahrejte a vypnite motor, počkajte dlhšie ako
5 minút a skontrolujte hladinu oleja na odmerke.
1
2
Systém mazania (naftový motor)
S filtrom 3,9 litra
Bez filtra 3,5 litra
S filtrom 3,7 litra
Bez filtra 3,3 litra

5039-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_WE_52G04SK■

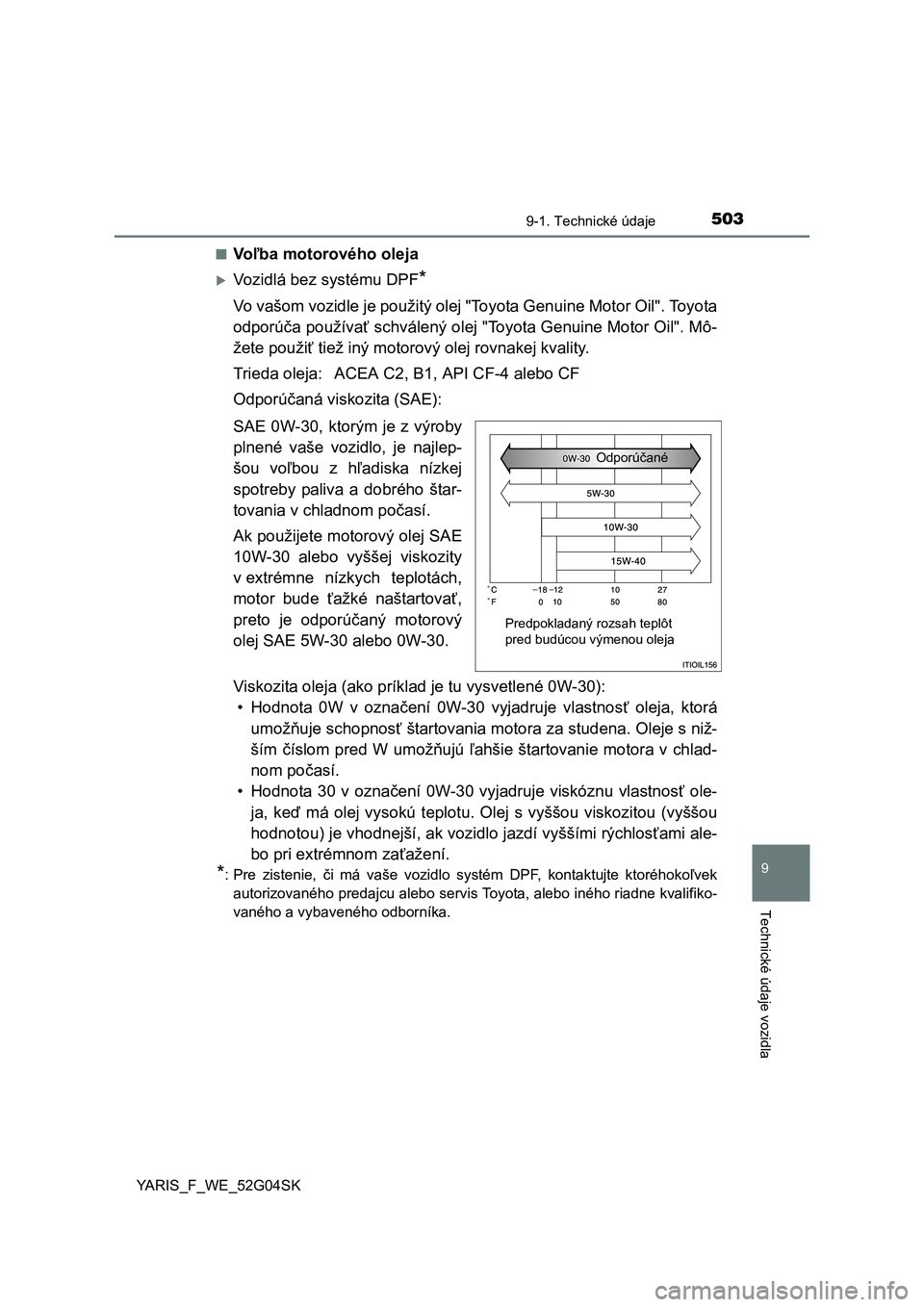

Voľba motorového oleja
Vozidlá bez systému DPF*
Vo vašom vozidle je použitý olej "Toyota Genuine Motor Oil". Toyota
odporúča používať schválený olej "Toyota Genuine Motor Oil". Mô-
žete použiť tiež iný motorový olej rovnakej kvality.
Trieda oleja: ACEA C2, B1, API CF-4 alebo CF
Odporúčaná viskozita (SAE):
SAE 0W-30, ktorým je z výroby
plnené vaše vozidlo, je najlep-
šou voľbou z hľadiska nízkej
spotreby paliva a dobrého štar-
tovania v chladnom počasí.
Ak použijete motorový olej SAE
10W-30 alebo vyššej viskozity
v extrémne nízkych teplotách,
motor bude ťažké naštartovať,
preto je odporúčaný motorový
olej SAE 5W-30 alebo 0W-30.
Viskozita oleja (ako príklad je tu vysvetlené 0W-30):
• Hodnota 0W v označení 0W-30 vyjadruje vlastnosť oleja, ktorá
umožňuje schopnosť štartovania motora za studena. Oleje s niž-
ším číslom pred W umožňujú ľahšie štartovanie motora v chlad-
nom počasí.
• Hodnota 30 v označení 0W-30 vyjadruje viskóznu vlastnosť ole-
ja, keď má olej vysokú teplotu. Olej s vyššou viskozitou (vyššou
hodnotou) je vhodnejší, ak vozidlo jazdí vyššími rýchlosťami ale-
bo pri extrémnom zaťažení.
*: Pre zistenie, či má vaše vozidlo systém DPF, kontaktujte ktoréhokoľvek
autorizovaného predajcu alebo servis Toyota, alebo iného riadne kvalifiko-
vaného a vybaveného odborníka.
Predpokladaný rozsah teplôt
pred budúcou výmenou olejaOdporúčané

5049-1. Technické údaje
YARIS_F_WE_52G04SK

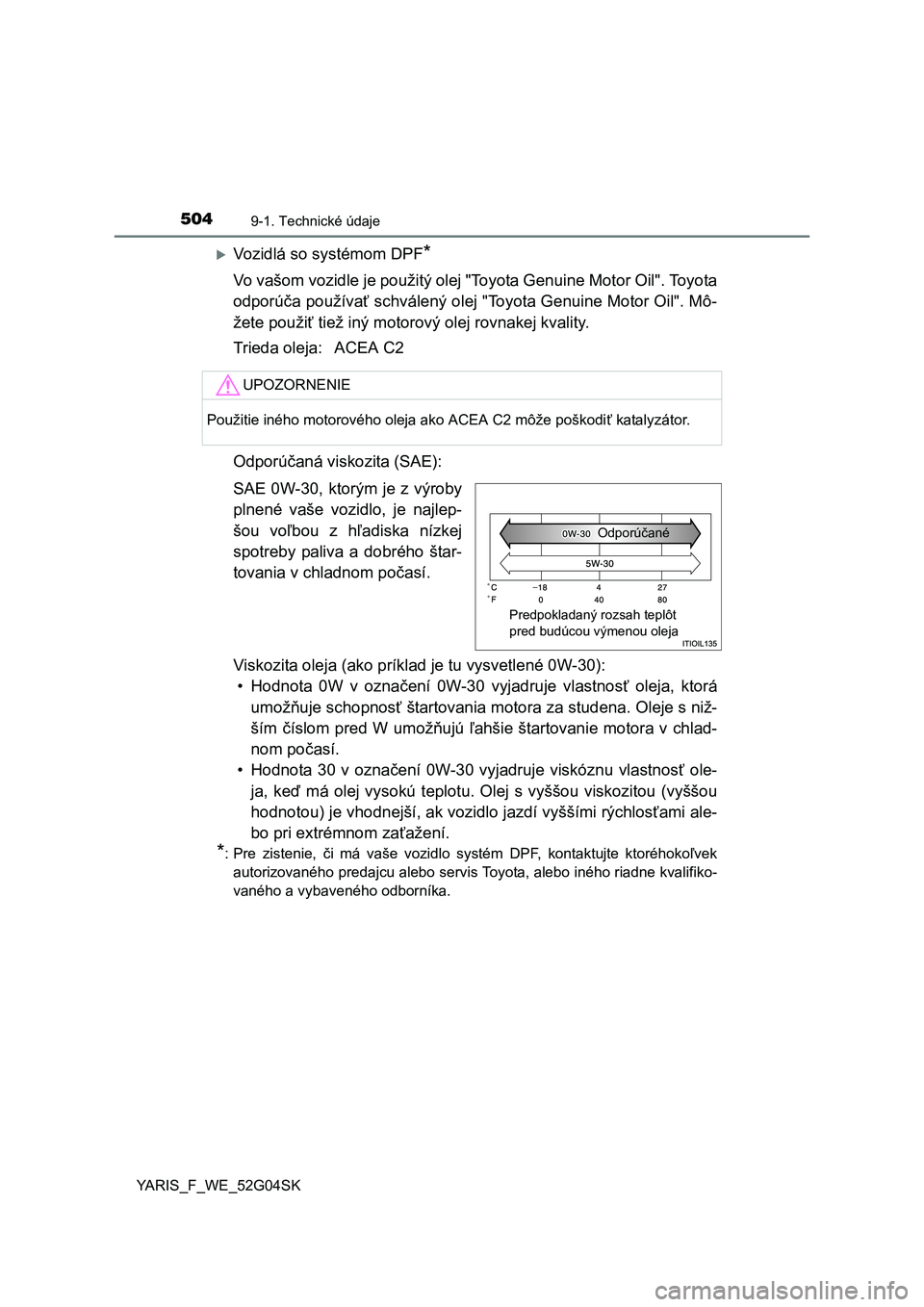

Vozidlá so systémom DPF*
Vo vašom vozidle je použitý olej "Toyota Genuine Motor Oil". Toyota
odporúča používať schválený olej "Toyota Genuine Motor Oil". Mô-
žete použiť tiež iný motorový olej rovnakej kvality.
Trieda oleja: ACEA C2
Odporúčaná viskozita (SAE):
SAE 0W-30, ktorým je z výroby
plnené vaše vozidlo, je najlep-
šou voľbou z hľadiska nízkej
spotreby paliva a dobrého štar-
tovania v chladnom počasí.
Viskozita oleja (ako príklad je tu vysvetlené 0W-30):
• Hodnota 0W v označení 0W-30 vyjadruje vlastnosť oleja, ktorá
umožňuje schopnosť štartovania motora za studena. Oleje s niž-
ším číslom pred W umožňujú ľahšie štartovanie motora v chlad-
nom počasí.
• Hodnota 30 v označení 0W-30 vyjadruje viskóznu vlastnosť ole-
ja, keď má olej vysokú teplotu. Olej s vyššou viskozitou (vyššou
hodnotou) je vhodnejší, ak vozidlo jazdí vyššími rýchlosťami ale-
bo pri extrémnom zaťažení.
*: Pre zistenie, či má vaše vozidlo systém DPF, kontaktujte ktoréhokoľvek
autorizovaného predajcu alebo servis Toyota, alebo iného riadne kvalifiko-
vaného a vybaveného odborníka.
UPOZORNENIE
Použitie iného motorového oleja ako ACEA C2 môže poškodiť katalyzátor.
Predpokladaný rozsah teplôt
pred budúcou výmenou olejaOdporúčané

5059-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_WE_52G04SK■

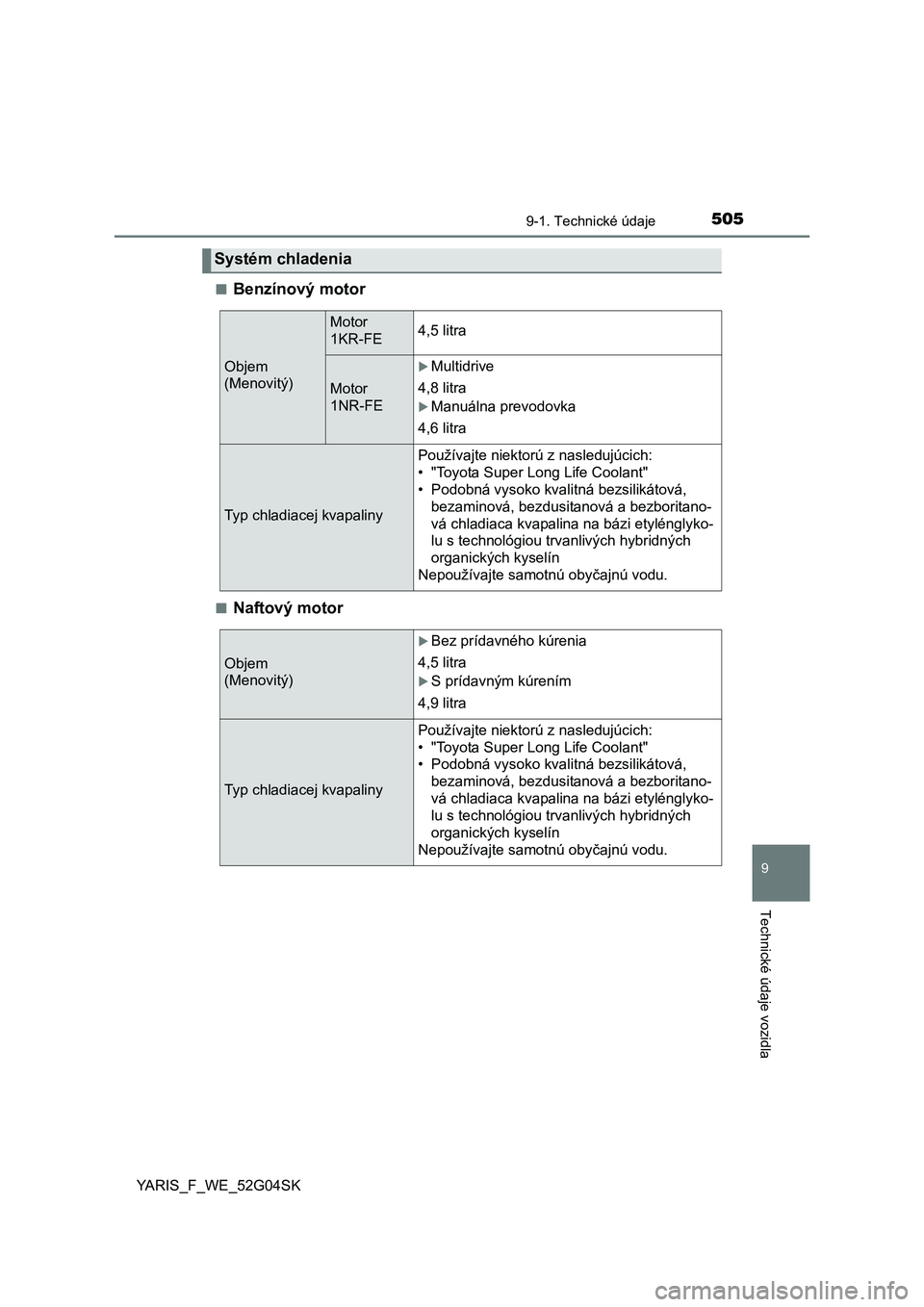

Benzínový motor
■Naftový motor
Systém chladenia
Objem
(Menovitý)
Motor
1KR-FE4,5 litra
Motor
1NR-FE
Multidrive
4,8 litra
Manuálna prevodovka
4,6 litra
Typ chladiacej kvapaliny
Používajte niektorú z nasledujúcich:
• "Toyota Super Long Life Coolant"
• Podobná vysoko kvalitná bezsilikátová,
bezaminová, bezdusitanová a bezboritano-
vá chladiaca kvapalina na bázi etylénglyko-
lu s technológiou trvanlivých hybridných
organických kyselín
Nepoužívajte samotnú obyčajnú vodu.
Objem
(Menovitý)
Bez prídavného kúrenia
4,5 litra
S prídavným kúrením
4,9 litra
Typ chladiacej kvapaliny
Používajte niektorú z nasledujúcich:
• "Toyota Super Long Life Coolant"
• Podobná vysoko kvalitná bezsilikátová,
bezaminová, bezdusitanová a bezboritano-
vá chladiaca kvapalina na bázi etylénglyko-
lu s technológiou trvanlivých hybridných
organických kyselín
Nepoužívajte samotnú obyčajnú vodu.

5069-1. Technické údaje
YARIS_F_WE_52G04SK
*: Objem kvapaliny je referenčná hodnota. Ak je nutná výmena, kontaktujte
ktoréhokoľvek autorizovaného predajcu alebo servis Toyota, alebo iného
riadne kvalifikovaného a vybaveného odborníka.

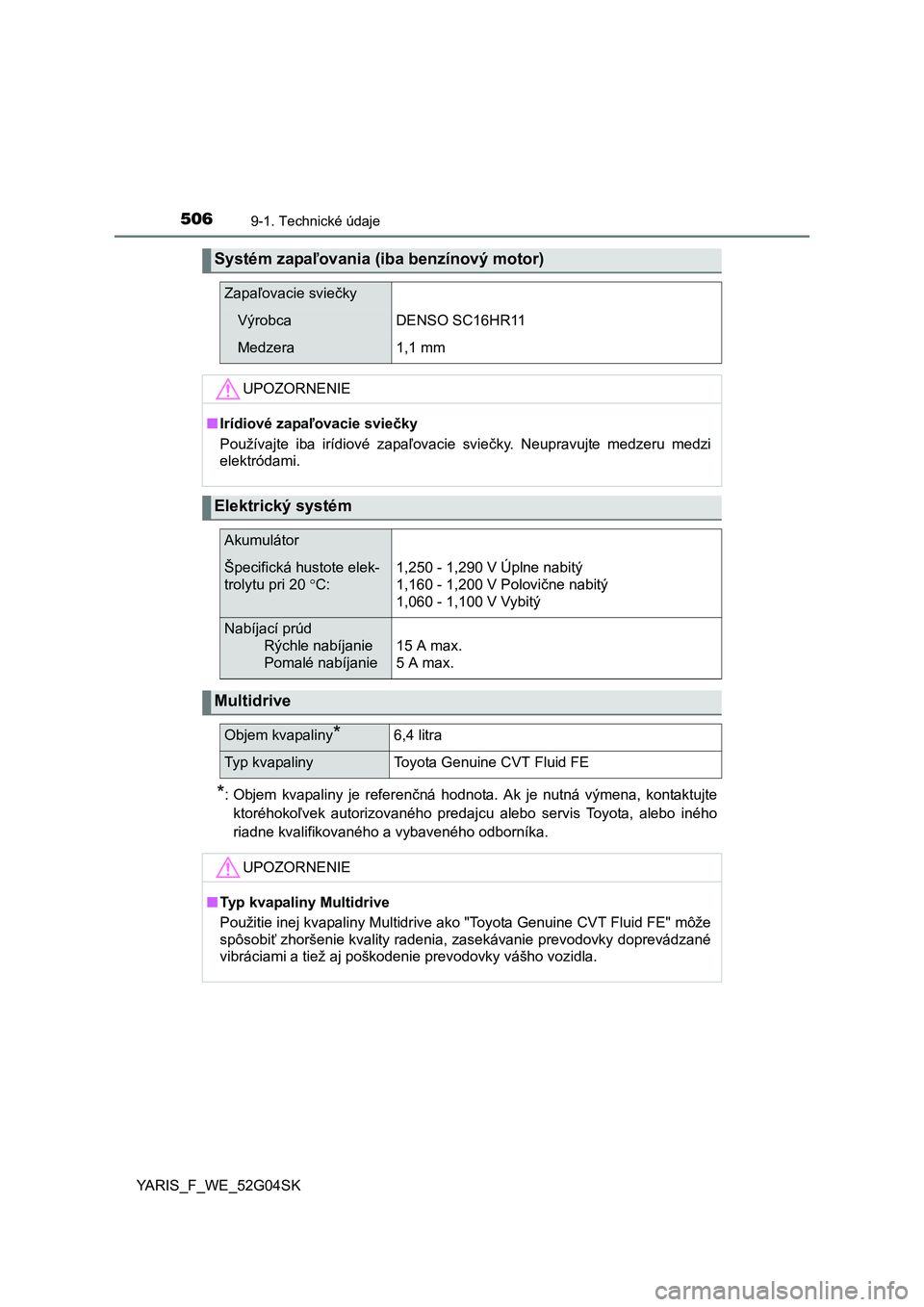

Systém zapaľovania (iba benzínový motor)
Zapaľovacie sviečky
VýrobcaDENSO SC16HR11
Medzera1,1 mm
UPOZORNENIE
■Irídiové zapaľovacie sviečky
Používajte iba irídiové zapaľovacie sviečky. Neupravujte medzeru medzi
elektródami.
Elektrický systém
Akumulátor
Špecifická hustote elek-
trolytu pri 20 C:1,250 - 1,290 V Úplne nabitý
1,160 - 1,200 V Polovične nabitý
1,060 - 1,100 V Vybitý
Nabíjací prúd
Rýchle nabíjanie
Pomalé nabíjanie15 A max.
5 A max.
Multidrive
Objem kvapaliny*6,4 litra
Typ kvapalinyToyota Genuine CVT Fluid FE
UPOZORNENIE
■Typ kvapaliny Multidrive
Použitie inej kvapaliny Multidrive ako "Toyota Genuine CVT Fluid FE" môže
spôsobiť zhoršenie kvality radenia, zasekávanie prevodovky doprevádzané
vibráciami a tiež aj poškodenie prevodovky vášho vozidla.

5079-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_WE_52G04SK

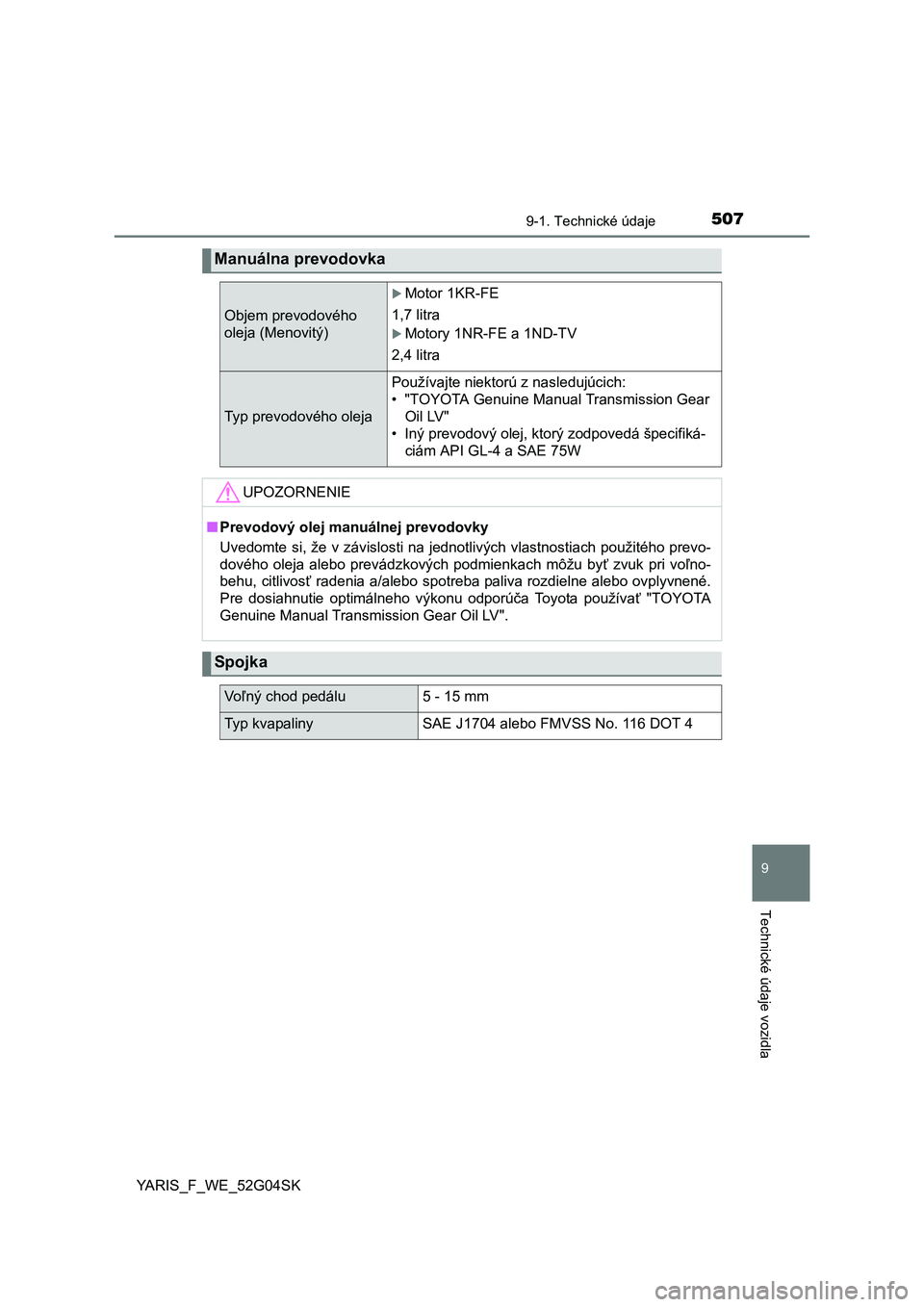

Manuálna prevodovka
Objem prevodového
oleja (Menovitý)
Motor 1KR-FE
1,7 litra
Motory 1NR-FE a 1ND-TV
2,4 litra
Typ prevodového oleja
Používajte niektorú z nasledujúcich:
• "TOYOTA Genuine Manual Transmission Gear
Oil LV"
• Iný prevodový olej, ktorý zodpovedá špecifiká-
ciám API GL-4 a SAE 75W
UPOZORNENIE
■Prevodový olej manuálnej prevodovky
Uvedomte si, že v závislosti na jednotlivých vlastnostiach použitého prevo-
dového oleja alebo prevádzkových podmienkach môžu byť zvuk pri voľno-
behu, citlivosť radenia a/alebo spotreba paliva rozdielne alebo ovplyvnené.
Pre dosiahnutie optimálneho výkonu odporúča Toyota používať "TOYOTA
Genuine Manual Transmission Gear Oil LV".
Spojka
Voľný chod pedálu5 - 15 mm
Typ kvapalinySAE J1704 alebo FMVSS No. 116 DOT 4

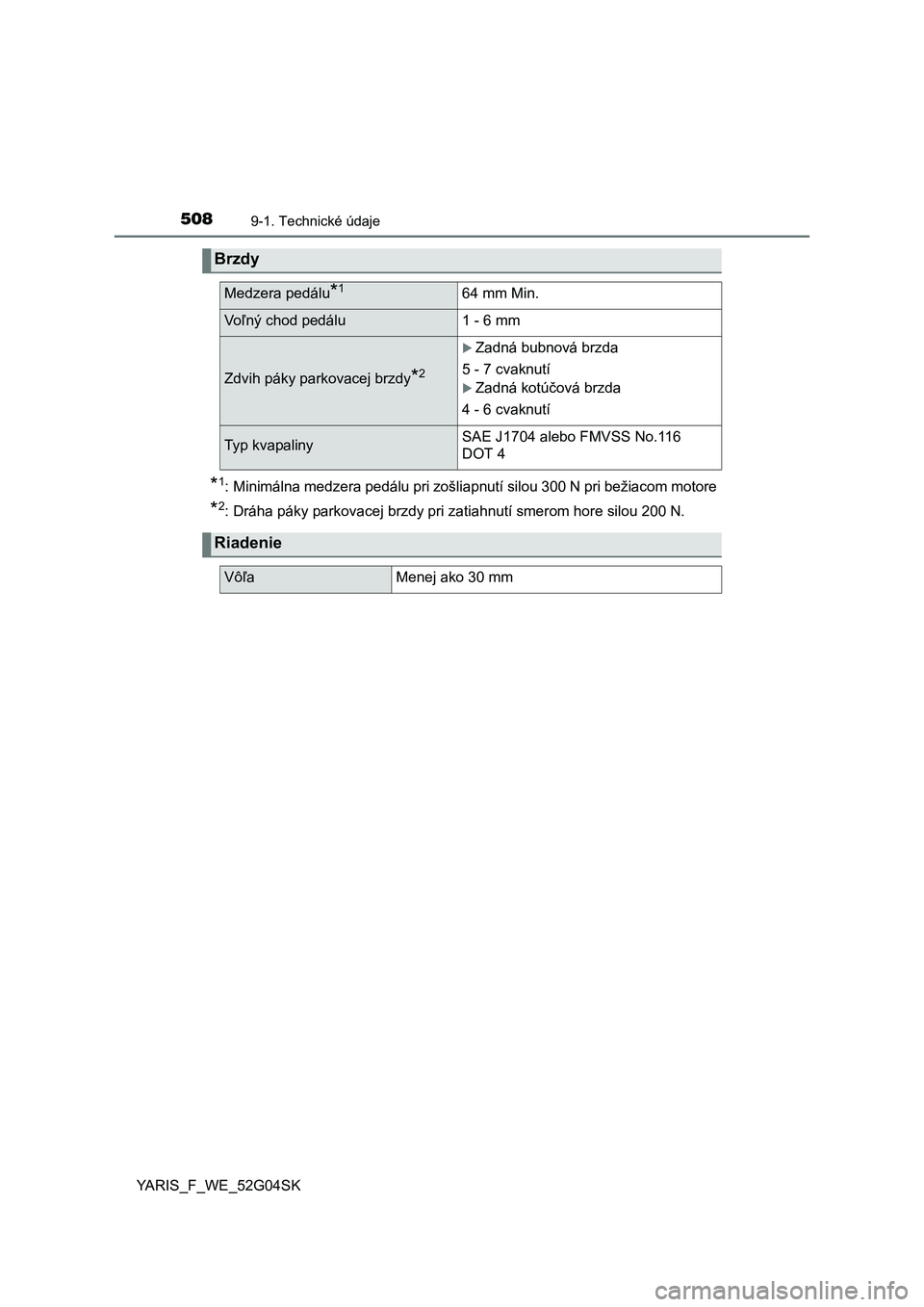

5089-1. Technické údaje
YARIS_F_WE_52G04SK
*1: Minimálna medzera pedálu pri zošliapnutí silou 300 N pri bežiacom motore
*2: Dráha páky parkovacej brzdy pri zatiahnutí smerom hore silou 200 N.
Brzdy
Medzera pedálu*164 mm Min.
Voľný chod pedálu1 - 6 mm
Zdvih páky parkovacej brzdy*2
Zadná bubnová brzda
5 - 7 cvaknutí
Zadná kotúčová brzda
4 - 6 cvaknutí
Typ kvapalinySAE J1704 alebo FMVSS No.116
DOT 4
Riadenie
VôľaMenej ako 30 mm

5099-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_WE_52G04SK

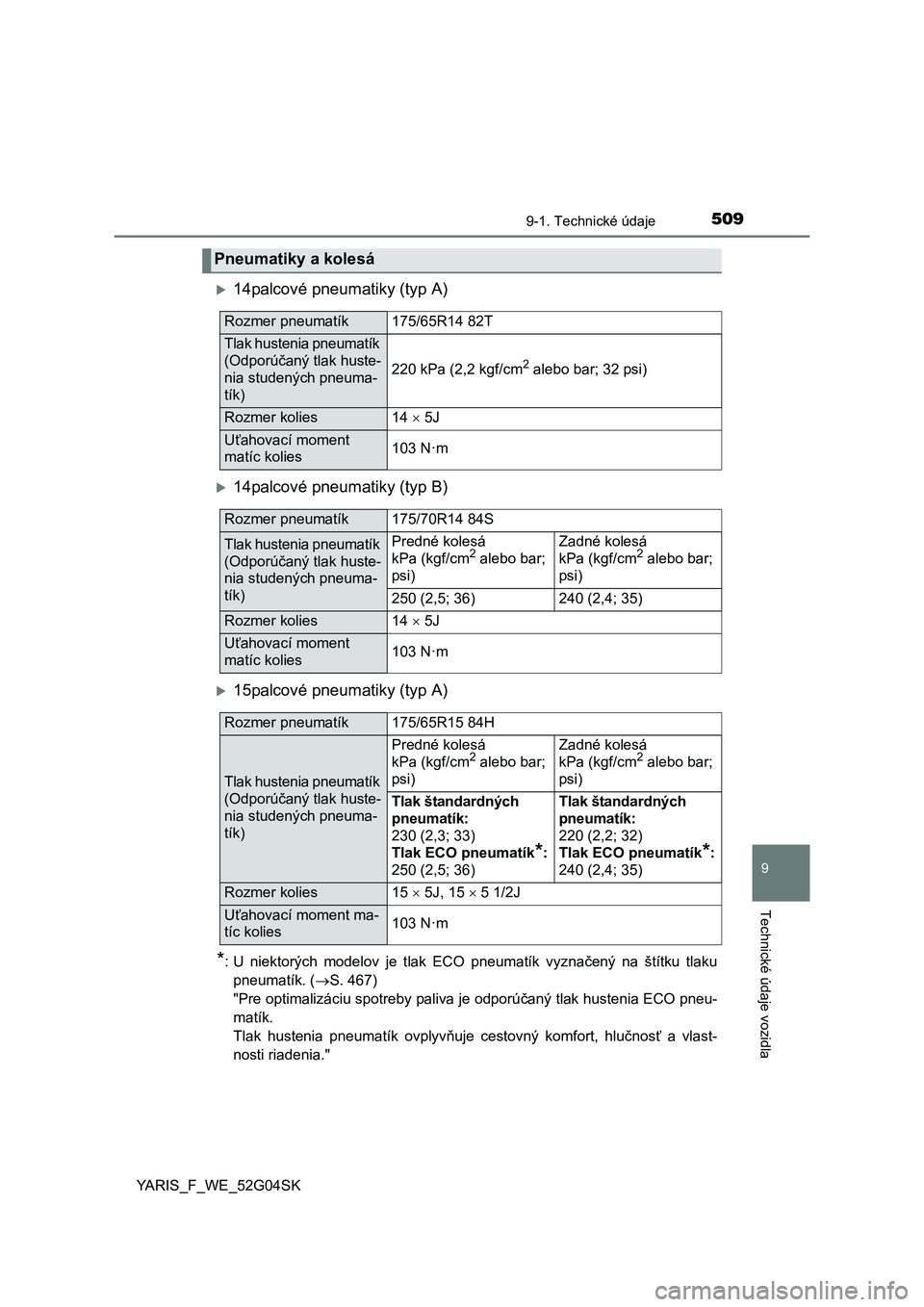

14palcové pneumatiky (typ A)
14palcové pneumatiky (typ B)
15palcové pneumatiky (typ A)
*: U niektorých modelov je tlak ECO pneumatík vyznačený na štítku tlaku
pneumatík. (S. 467)
"Pre optimalizáciu spotreby paliva je odporúčaný tlak hustenia ECO pneu-
matík.
Tlak hustenia pneumatík ovplyvňuje cestovný komfort, hlučnosť a vlast-
nosti riadenia."
Pneumatiky a kolesá
Rozmer pneumatík175/65R14 82T
Tlak hustenia pneumatík
(Odporúčaný tlak huste-
nia studených pneuma-
tík)
220 kPa (2,2 kgf/cm2 alebo bar; 32 psi)
Rozmer kolies14  5J
Uťahovací moment
matíc kolies103 N·m
Rozmer pneumatík175/70R14 84S
Tlak hustenia pneumatík
(Odporúčaný tlak huste-
nia studených pneuma-
tík)Predné kolesá
kPa (kgf/cm2 alebo bar;
psi)
Zadné kolesá
kPa (kgf/cm2 alebo bar;
psi)
250 (2,5; 36)240 (2,4; 35)
Rozmer kolies14  5J
Uťahovací moment
matíc kolies103 N·m
Rozmer pneumatík175/65R15 84H
Tlak hustenia pneumatík
(Odporúčaný tlak huste-
nia studených pneuma-
tík)
Predné kolesá
kPa (kgf/cm2 alebo bar;
psi)
Zadné kolesá
kPa (kgf/cm2 alebo bar;
psi)
Tlak štandardných
pneumatík:
230 (2,3; 33)
Tlak ECO pneumatík
*:
250 (2,5; 36)
Tlak štandardných
pneumatík:
220 (2,2; 32)
Tlak ECO pneumatík
*:
240 (2,4; 35)
Rozmer kolies15  5J, 15  5 1/2J
Uťahovací moment ma-
tíc kolies103 N·m

5109-1. Technické údaje
YARIS_F_WE_52G04SK

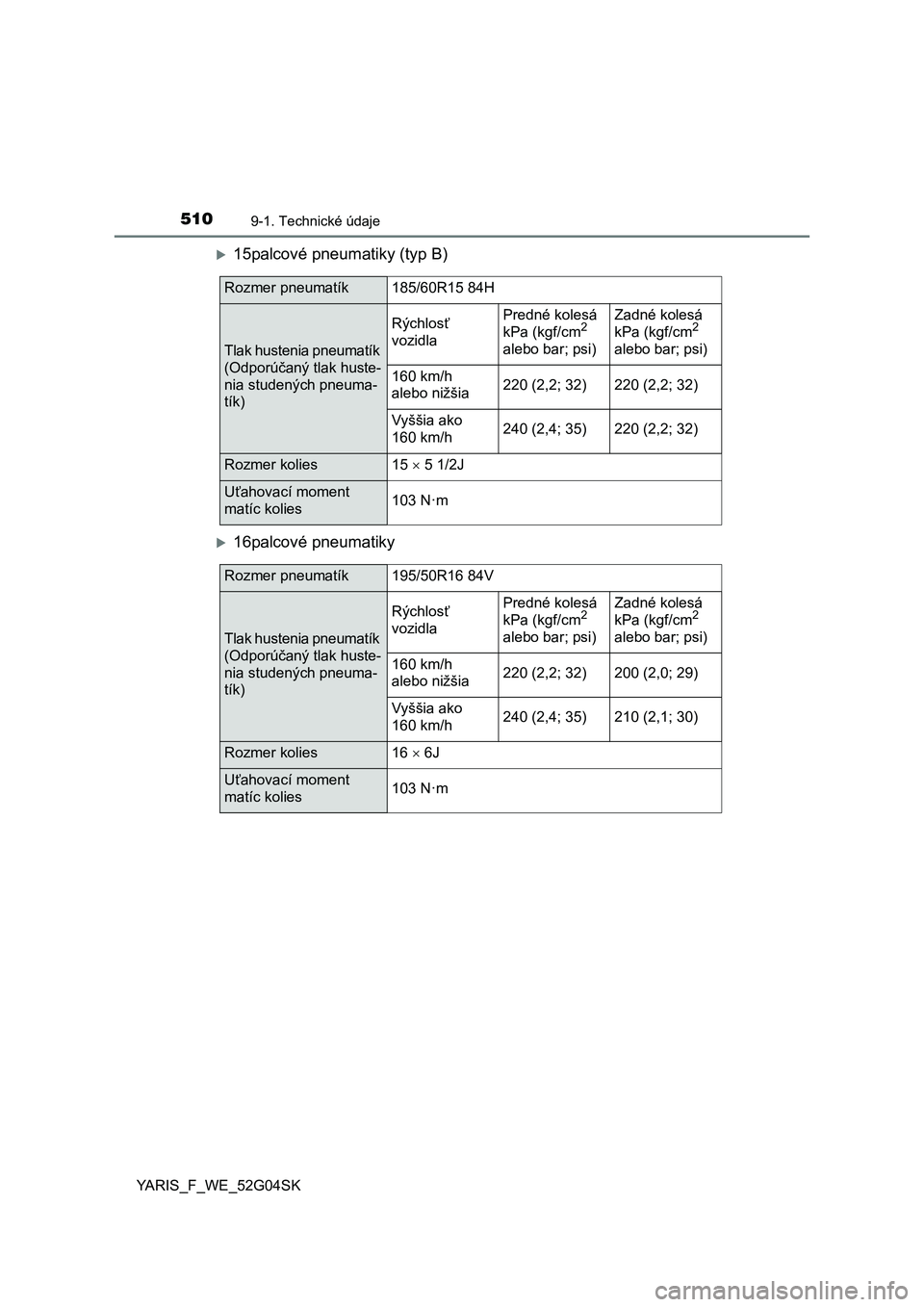

15palcové pneumatiky (typ B)
16palcové pneumatiky
Rozmer pneumatík185/60R15 84H
Tlak hustenia pneumatík
(Odporúčaný tlak huste-
nia studených pneuma-
tík)
Rýchlosť
vozidlaPredné kolesá
kPa (kgf/cm2
alebo bar; psi)
Zadné kolesá
kPa (kgf/cm2
alebo bar; psi)
160 km/h
alebo nižšia 220 (2,2; 32)220 (2,2; 32)
Vyššia ako
160 km/h240 (2,4; 35)220 (2,2; 32)
Rozmer kolies15  5 1/2J
Uťahovací moment
matíc kolies103 N·m
Rozmer pneumatík195/50R16 84V
Tlak hustenia pneumatík
(Odporúčaný tlak huste-
nia studených pneuma-
tík)
Rýchlosť
vozidlaPredné kolesá
kPa (kgf/cm2
alebo bar; psi)
Zadné kolesá
kPa (kgf/cm2
alebo bar; psi)
160 km/h
alebo nižšia 220 (2,2; 32)200 (2,0; 29)
Vyššia ako
160 km/h240 (2,4; 35)210 (2,1; 30)
Rozmer kolies16  6J
Uťahovací moment
matíc kolies103 N·m
