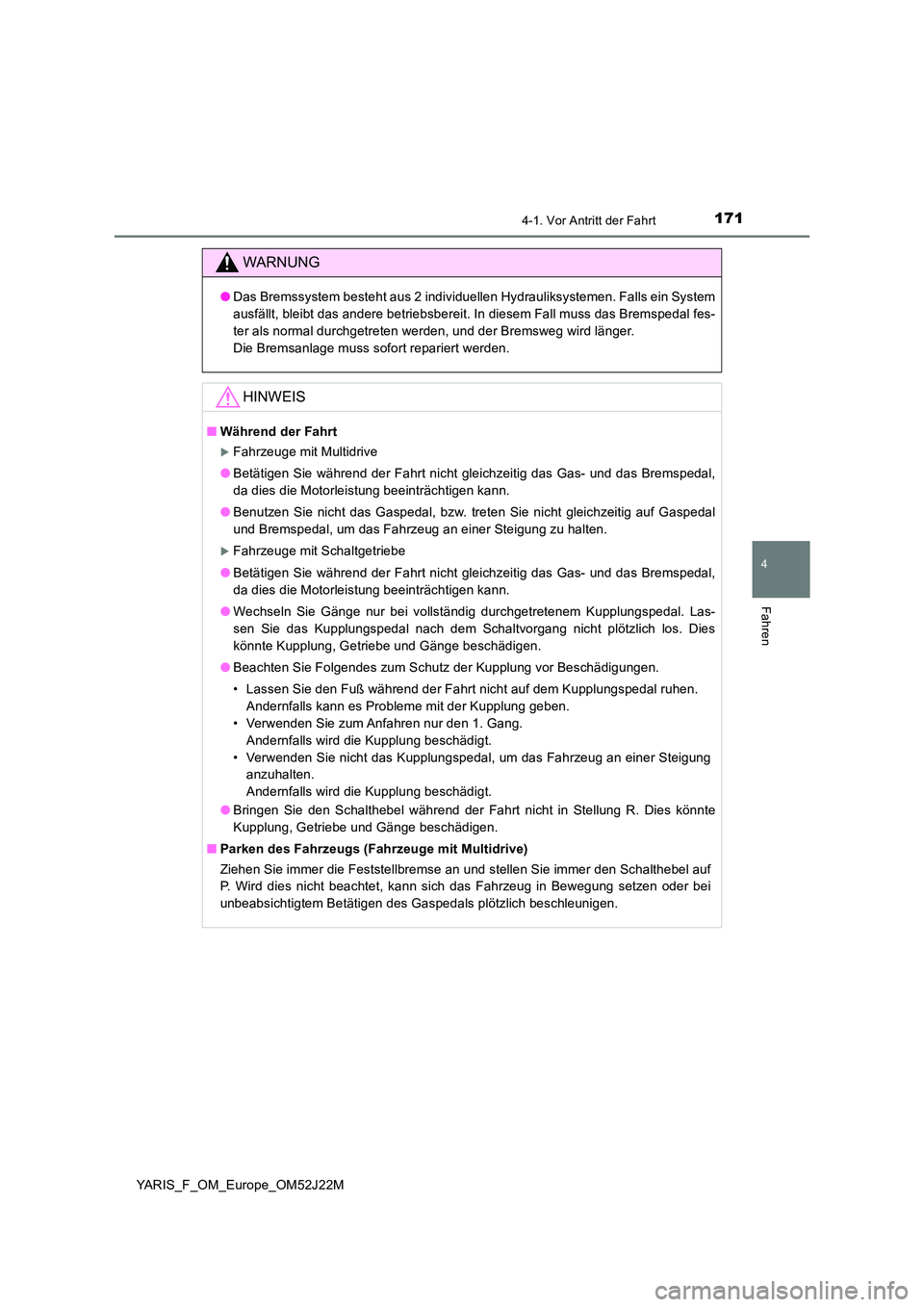

1714-1. Vor Antritt der Fahrt
4
Fahren
YARIS_F_OM_Europe_OM52J22M
WARNUNG
●Das Bremssystem besteht aus 2 individuellen Hydrauliksystemen. Falls ein System
ausfällt, bleibt das andere betriebsbereit. In diesem Fall muss das Bremspedal fes-
ter als normal durchgetreten werden, und der Bremsweg wird länger.
Die Bremsanlage muss sofort repariert werden.
HINWEIS
■ Während der Fahrt
Fahrzeuge mit Multidrive
● Betätigen Sie während der Fahrt nicht gleichzeitig das Gas- und das Bremspedal,
da dies die Motorleistung beeinträchtigen kann.
● Benutzen Sie nicht das Gaspedal, bzw. treten Sie nicht gleichzeitig auf Gaspedal
und Bremspedal, um das Fahrzeug an einer Steigung zu halten.
Fahrzeuge mit Schaltgetriebe
● Betätigen Sie während der Fahrt nicht gleichzeitig das Gas- und das Bremspedal,
da dies die Motorleistung beeinträchtigen kann.
● Wechseln Sie Gänge nur bei vollständig durchgetretenem Kupplungspedal. Las-
sen Sie das Kupplungspedal nach dem Schaltvorgang nicht plötzlich los. Dies
könnte Kupplung, Getriebe und Gänge beschädigen.
● Beachten Sie Folgendes zum Schutz der Kupplung vor Beschädigungen.
• Lassen Sie den Fuß während der Fahrt nicht auf dem Kupplungspedal ruhen.
Andernfalls kann es Probleme mit der Kupplung geben.
• Verwenden Sie zum Anfahren nur den 1. Gang.
Andernfalls wird die Kupplung beschädigt.
• Verwenden Sie nicht das Kupplungspedal, um das Fahrzeug an einer Steigung
anzuhalten.
Andernfalls wird die Kupplung beschädigt.
● Bringen Sie den Schalthebel während der Fahrt nicht in Stellung R. Dies könnte
Kupplung, Getriebe und Gänge beschädigen.
■ Parken des Fahrzeugs (Fahrzeuge mit Multidrive)
Ziehen Sie immer die Feststellbremse an und stellen Sie immer den Schalthebel auf
P. Wird dies nicht beachtet, kann sich das Fahrzeug in Bewegung setzen oder bei
unbeabsichtigtem Betätigen des Gaspedals plötzlich beschleunigen.

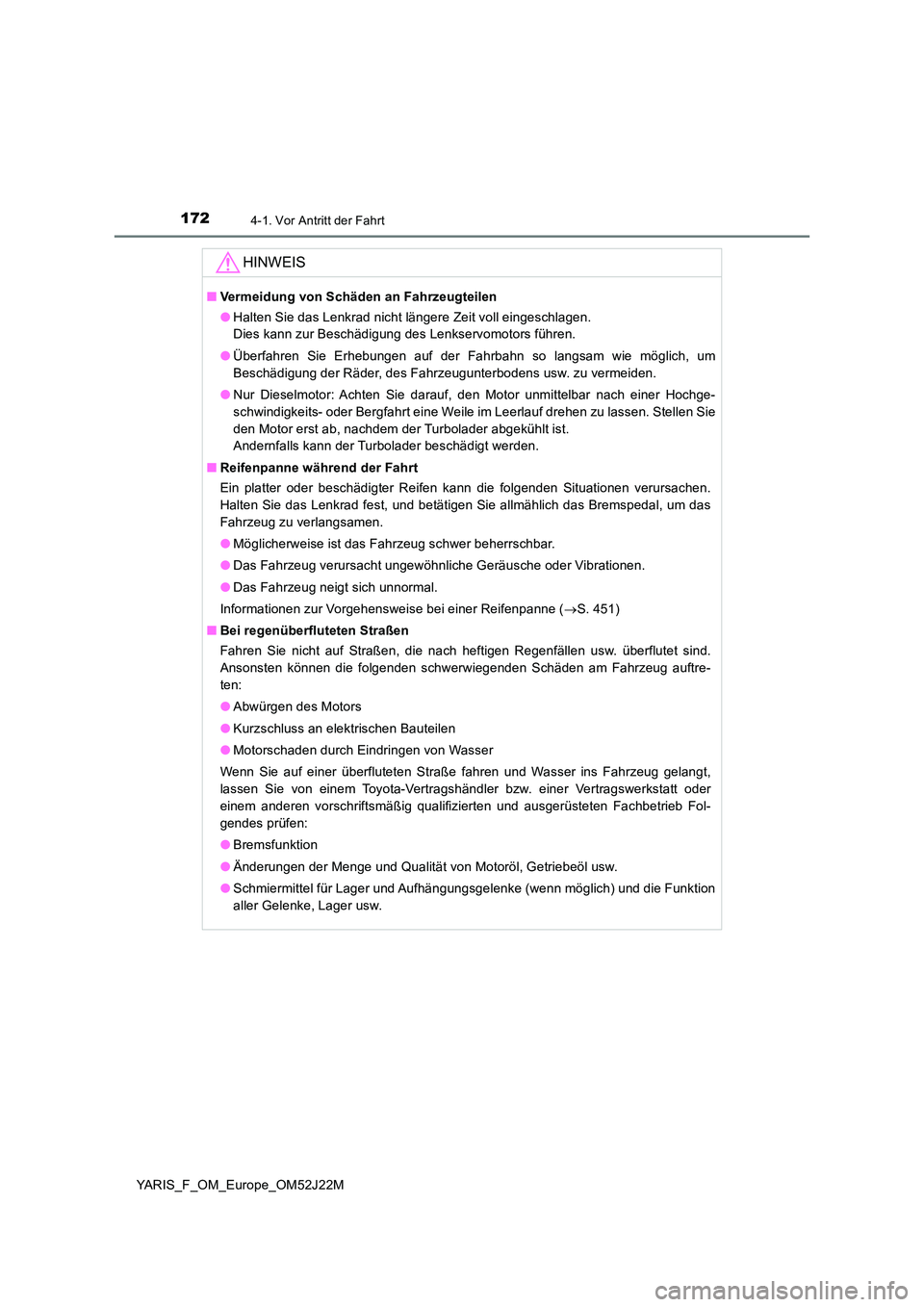

1724-1. Vor Antritt der Fahrt
YARIS_F_OM_Europe_OM52J22M
HINWEIS
■Vermeidung von Schäden an Fahrzeugteilen
● Halten Sie das Lenkrad nicht längere Zeit voll eingeschlagen.
Dies kann zur Beschädigung des Lenkservomotors führen.
● Überfahren Sie Erhebungen auf der Fahrbahn so langsam wie möglich, um
Beschädigung der Räder, des Fahrzeugunterbodens usw. zu vermeiden.
● Nur Dieselmotor: Achten Sie darauf, den Motor unmittelbar nach einer Hochge-
schwindigkeits- oder Bergfahrt eine Weile im Leerlauf drehen zu lassen. Stellen Sie
den Motor erst ab, nachdem der Turbolader abgekühlt ist.
Andernfalls kann der Turbolader beschädigt werden.
■ Reifenpanne während der Fahrt
Ein platter oder beschädigter Reifen kann die folgenden Situationen verursachen.
Halten Sie das Lenkrad fest, und betätigen Sie allmählich das Bremspedal, um das
Fahrzeug zu verlangsamen.
● Möglicherweise ist das Fahrzeug schwer beherrschbar.
● Das Fahrzeug verursacht ungewöhnliche Geräusche oder Vibrationen.
● Das Fahrzeug neigt sich unnormal.
Informationen zur Vorgehensweise bei einer Reifenpanne ( S. 451)
■ Bei regenüberfluteten Straßen
Fahren Sie nicht auf Straßen, die nach heftigen Regenfällen usw. überflutet sind.
Ansonsten können die folgenden schwerwiegenden Schäden am Fahrzeug auftre-
ten:
● Abwürgen des Motors
● Kurzschluss an elektrischen Bauteilen
● Motorschaden durch Eindringen von Wasser
Wenn Sie auf einer überfluteten Straße fahren und Wasser ins Fahrzeug gelangt,
lassen Sie von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb Fol-
gendes prüfen:
● Bremsfunktion
● Änderungen der Menge und Qualität von Motoröl, Getriebeöl usw.
● Schmiermittel für Lager und Aufhängungsgelenke (wenn möglich) und die Funktion
aller Gelenke, Lager usw.

173
4
4-1. Vor Antritt der Fahrt
Fahren
YARIS_F_OM_Europe_OM52J22M

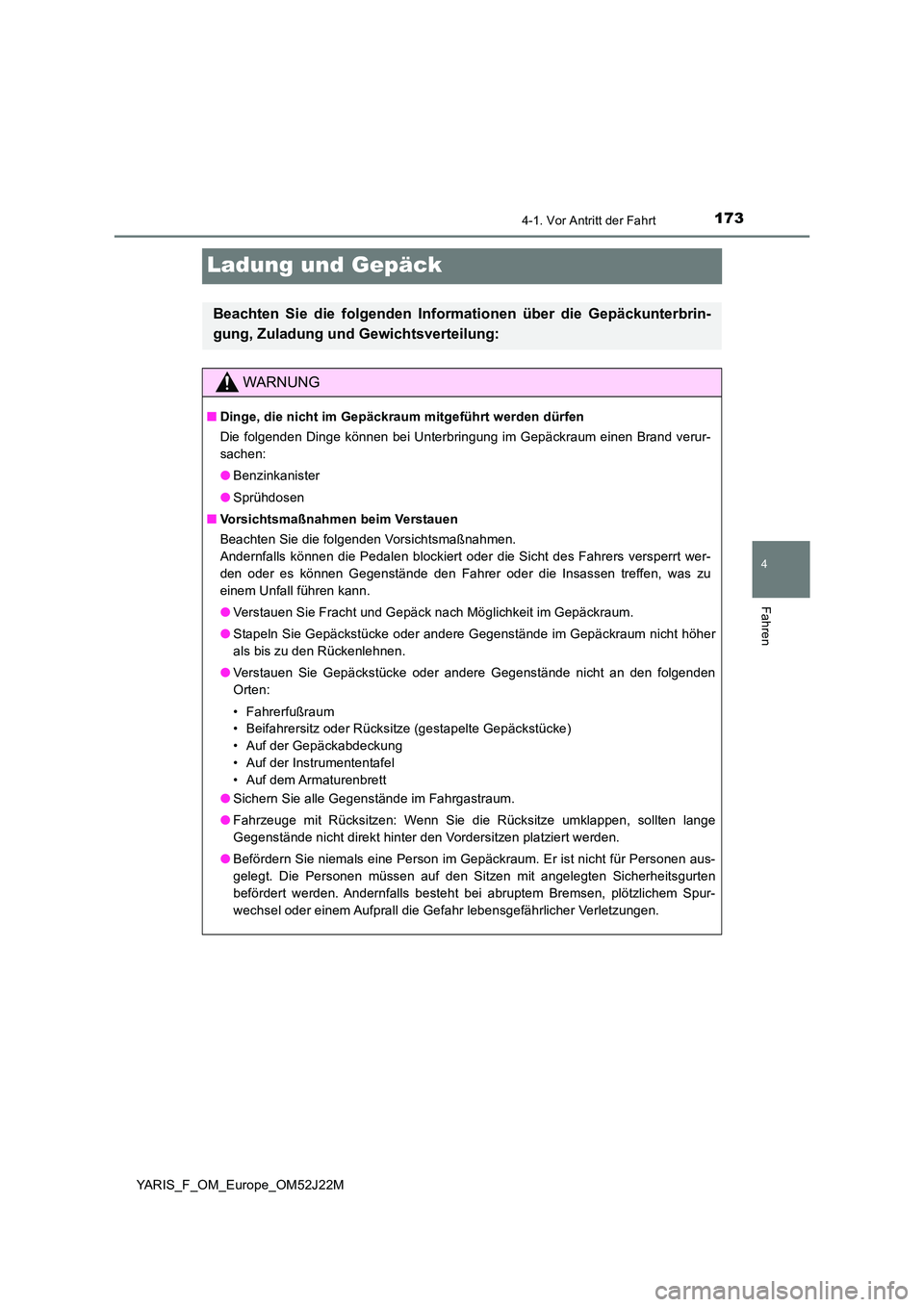

Ladung und Gepäck
Beachten Sie die folgenden Informationen über die Gepäckunterbrin-
gung, Zuladung und Gewichtsverteilung:
WARNUNG
■ Dinge, die nicht im Gepäckraum mitgeführt werden dürfen
Die folgenden Dinge können bei Unterbringung im Gepäckraum einen Brand verur-
sachen:
● Benzinkanister
● Sprühdosen
■ Vorsichtsmaßnahmen beim Verstauen
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Andernfalls können die Pedalen blockiert oder die Sicht des Fahrers versperrt wer-
den oder es können Gegenstände den Fahrer oder die Insassen treffen, was zu
einem Unfall führen kann.
● Verstauen Sie Fracht und Gepäck nach Möglichkeit im Gepäckraum.
● Stapeln Sie Gepäckstücke oder andere Gegenstände im Gepäckraum nicht höher
als bis zu den Rückenlehnen.
● Verstauen Sie Gepäckstücke oder andere Gegenstände nicht an den folgenden
Orten:
• Fahrerfußraum
• Beifahrersitz oder Rücksitze (gestapelte Gepäckstücke)
• Auf der Gepäckabdeckung
• Auf der Instrumententafel
• Auf dem Armaturenbrett
● Sichern Sie alle Gegenstände im Fahrgastraum.
● Fahrzeuge mit Rücksitzen: Wenn Sie die Rücksitze umklappen, sollten lange
Gegenstände nicht direkt hinter den Vordersitzen platziert werden.
● Befördern Sie niemals eine Person im Gepäckraum. Er ist nicht für Personen aus-
gelegt. Die Personen müssen auf den Sitzen mit angelegten Sicherheitsgurten
befördert werden. Andernfalls besteht bei abruptem Bremsen, plötzlichem Spur-
wechsel oder einem Aufprall die Gefahr lebensgefährlicher Verletzungen.

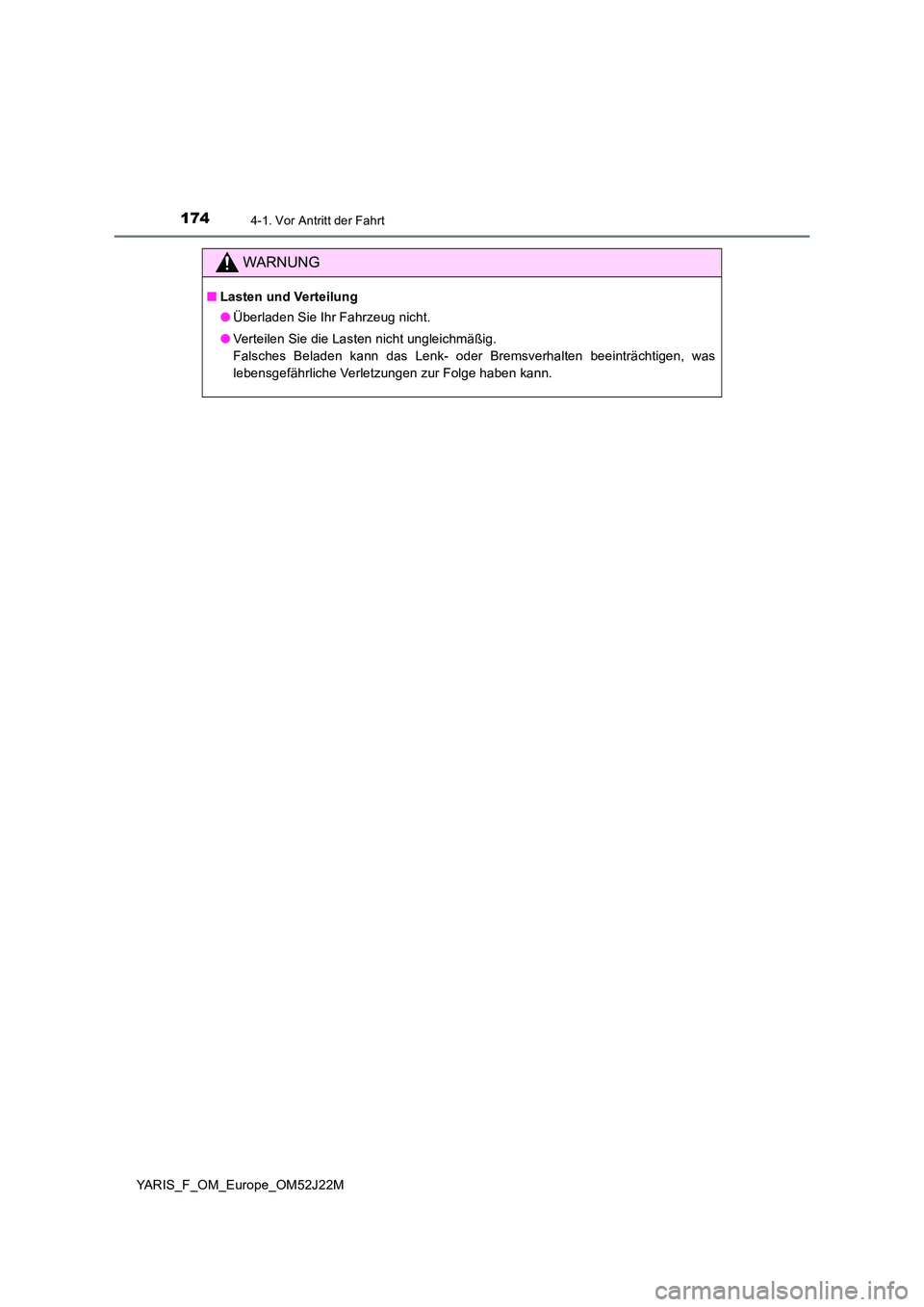

1744-1. Vor Antritt der Fahrt
YARIS_F_OM_Europe_OM52J22M
WARNUNG
■Lasten und Verteilung
● Überladen Sie Ihr Fahrzeug nicht.
● Verteilen Sie die Lasten nicht ungleichmäßig.
Falsches Beladen kann das Lenk- oder Bremsverhalten beeinträchtigen, was
lebensgefährliche Verletzungen zur Folge haben kann.

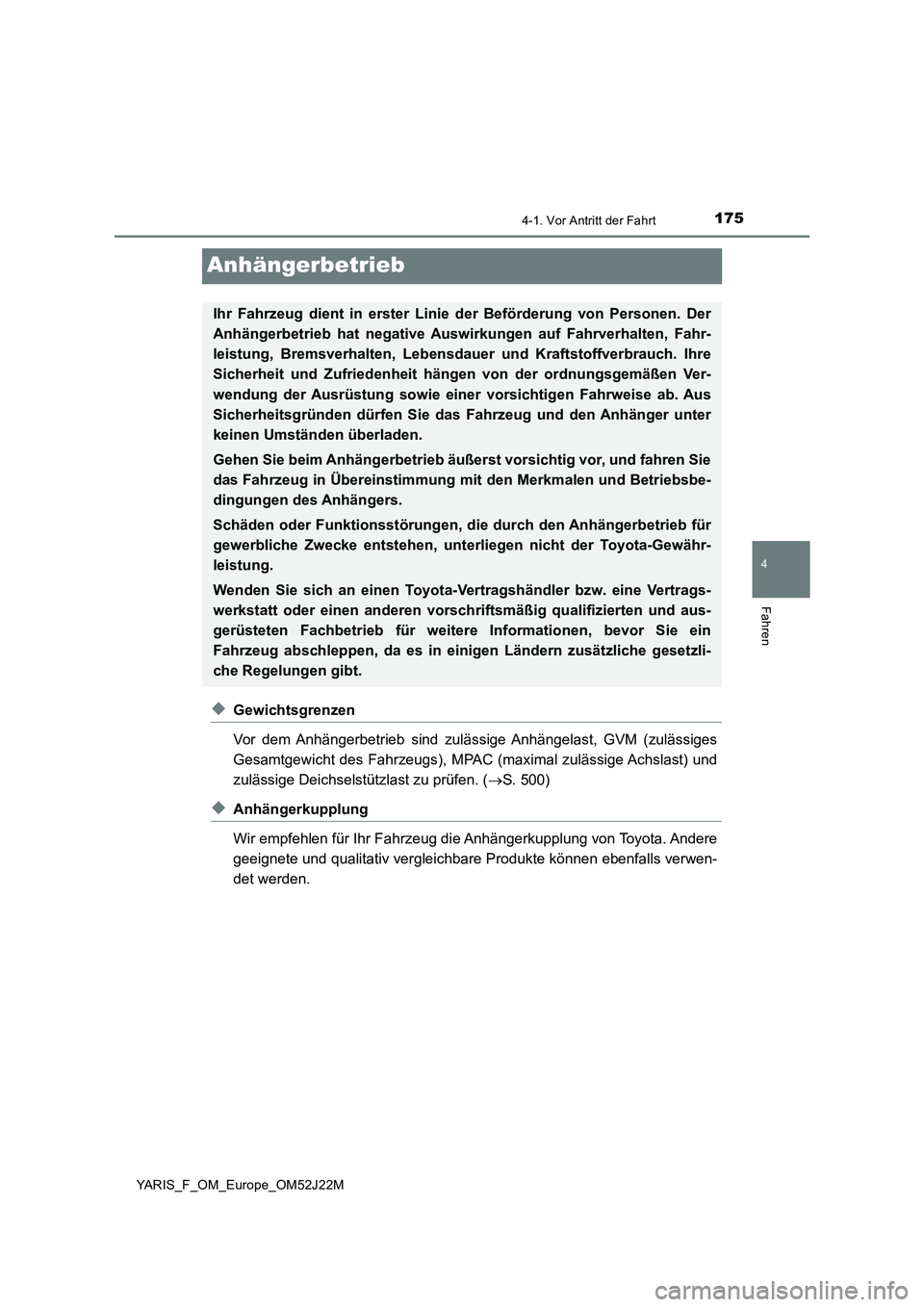

175
4
4-1. Vor Antritt der Fahrt
Fahren
YARIS_F_OM_Europe_OM52J22M
Anhängerbetrieb
◆Gewichtsgrenzen
Vor dem Anhängerbetrieb sind zulässige Anhängelast, GVM (zulässiges
Gesamtgewicht des Fahrzeugs), MPAC (maximal zulässige Achslast) und
zulässige Deichselstützlast zu prüfen. ( S. 500)
◆Anhängerkupplung
Wir empfehlen für Ihr Fahrzeug di e Anhängerkupplung von Toyota. Andere
geeignete und qualitativ vergleichbare Produkte können ebenfalls verwen-
det werden.
Ihr Fahrzeug dient in erster Linie der Beförderung von Personen. Der
Anhängerbetrieb hat negative Auswirkungen auf Fahrverhalten, Fahr-
leistung, Bremsverhalten, Lebensda uer und Kraftstoffverbrauch. Ihre
Sicherheit und Zufriedenheit hängen von der ordnungsgemäßen Ver-
wendung der Ausrüstung sowie einer vorsichtigen Fahrweise ab. Aus
Sicherheitsgründen dürfen Sie das Fahrzeug und den Anhänger unter
keinen Umständen überladen.
Gehen Sie beim Anhängerbetrieb äußerst vorsichtig vor, und fahren Sie
das Fahrzeug in Übereinstimmung mit den Merkmalen und Betriebsbe-
dingungen des Anhängers.
Schäden oder Funktionsstörungen, die durch den Anhängerbetrieb für
gewerbliche Zwecke entstehen, unterliegen nicht der Toyota-Gewähr-
leistung.
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertrags-
werkstatt oder einen anderen vorschriftsmäßig qualifizierten und aus-
gerüsteten Fachbetrieb für weiter e Informationen, bevor Sie ein
Fahrzeug abschleppen, da es in einigen Ländern zusätzliche gesetzli-
che Regelungen gibt.

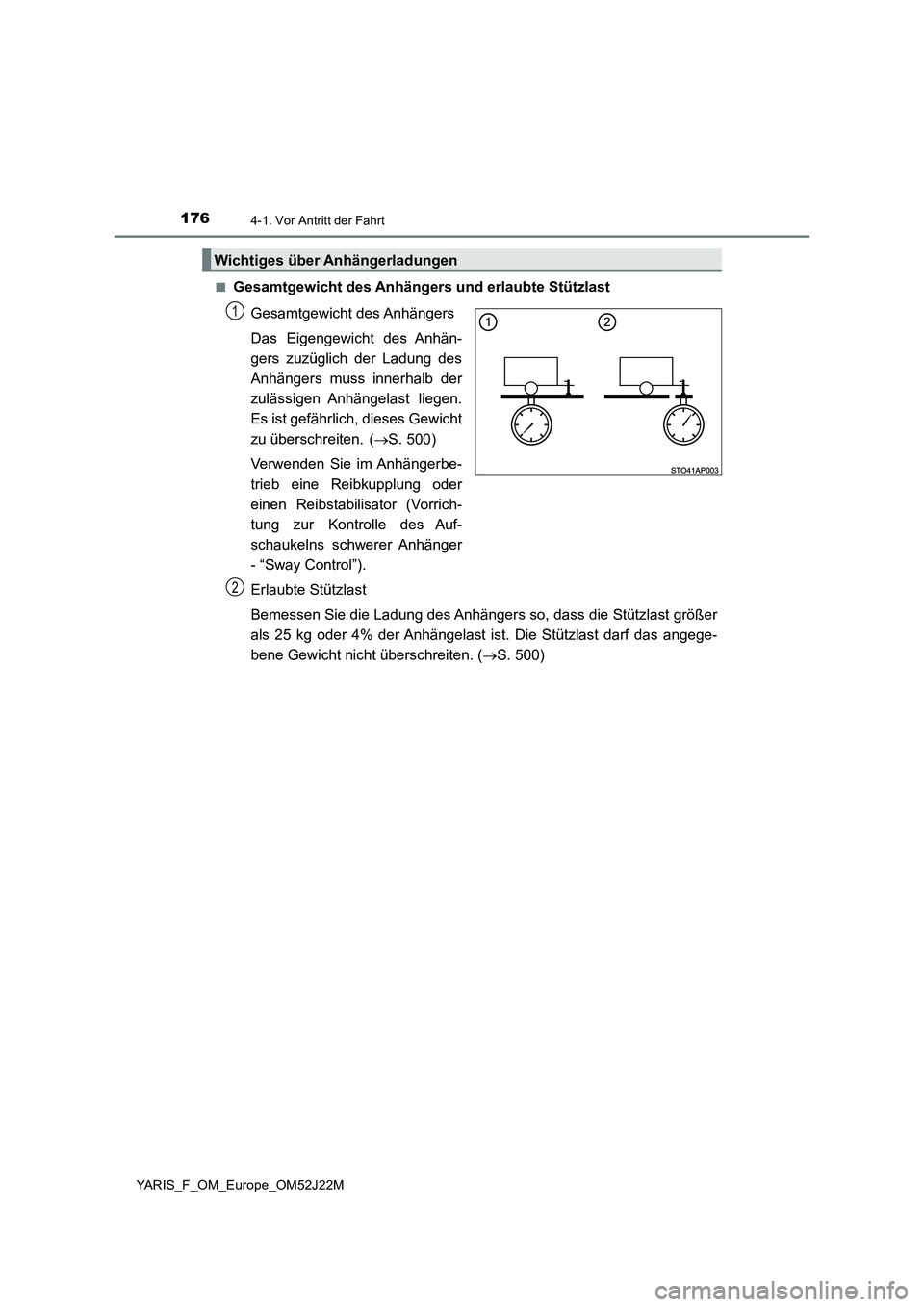

1764-1. Vor Antritt der Fahrt
YARIS_F_OM_Europe_OM52J22M
■Gesamtgewicht des Anhängers und erlaubte Stützlast
Gesamtgewicht des Anhängers
Das Eigengewicht des Anhän-
gers zuzüglich der Ladung des
Anhängers muss innerhalb der
zulässigen Anhängelast liegen.
Es ist gefährlich, dieses Gewicht
zu überschreiten. ( S. 500)
Verwenden Sie im Anhängerbe-
trieb eine Reibkupplung oder
einen Reibstabilisator (Vorrich-
tung zur Kontrolle des Auf-
schaukelns schwerer Anhänger
- “Sway Control”).
Erlaubte Stützlast
Bemessen Sie die Ladung des Anhängers so, dass die Stützlast größer
als 25 kg oder 4% der Anhängelast ist. Die Stützlast darf das angege-
bene Gewicht nicht überschreiten. ( S. 500)
Wichtiges über Anhängerladungen
1
2

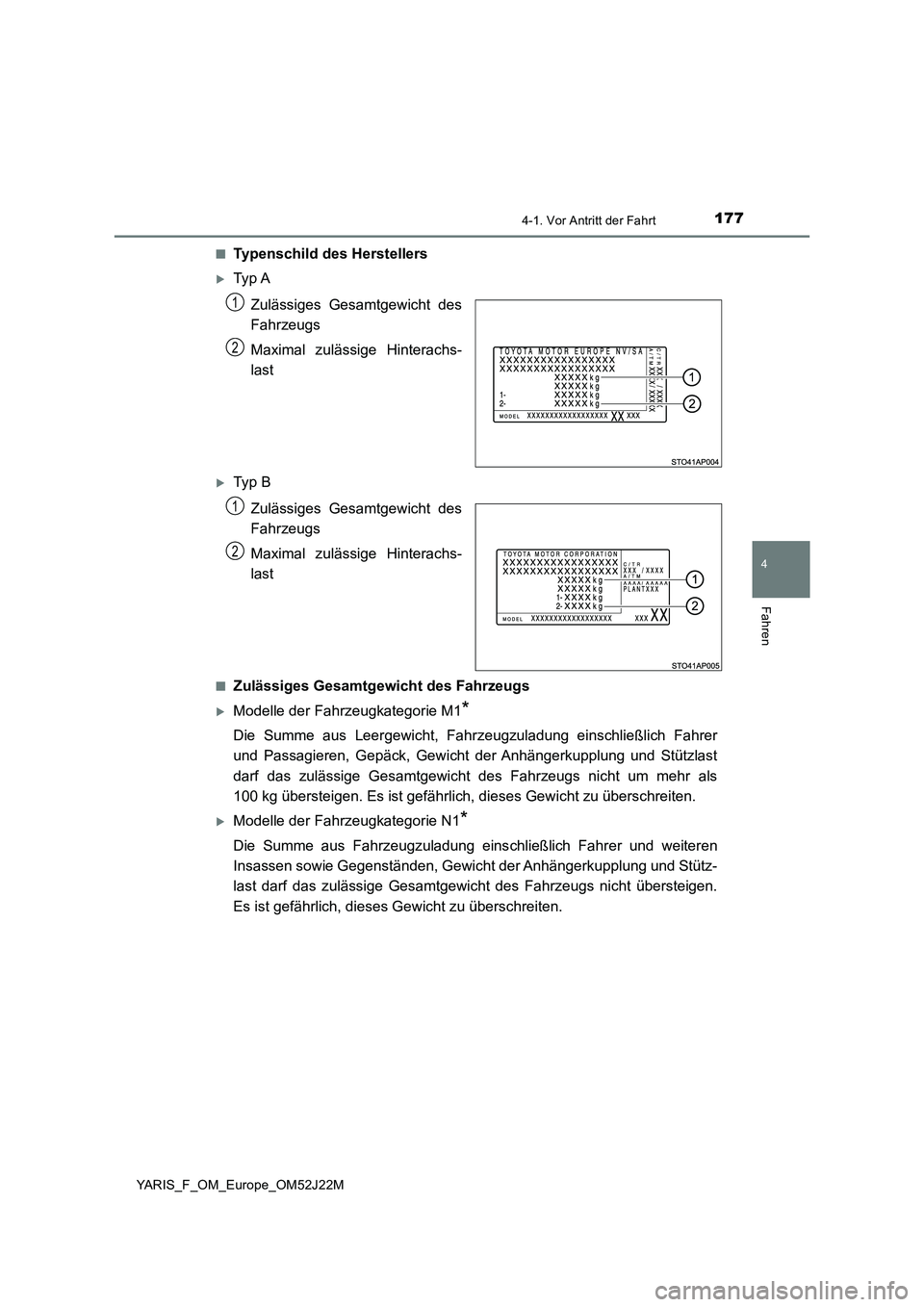

1774-1. Vor Antritt der Fahrt
4
Fahren
YARIS_F_OM_Europe_OM52J22M
■Typenschild des Herstellers
Ty p A
Zulässiges Gesamtgewicht des
Fahrzeugs
Maximal zulässige Hinterachs-
last
Ty p B
Zulässiges Gesamtgewicht des
Fahrzeugs
Maximal zulässige Hinterachs-
last
■Zulässiges Gesamtgewicht des Fahrzeugs
Modelle der Fahrzeugkategorie M1*
Die Summe aus Leergewicht, Fahrzeugzuladung einschließlich Fahrer
und Passagieren, Gepäck, Gewicht der Anhängerkupplung und Stützlast
darf das zulässige Gesamtgewicht des Fahrzeugs nicht um mehr als
100 kg übersteigen. Es ist gefährlich, dieses Gewicht zu überschreiten.
Modelle der Fahrzeugkategorie N1*
Die Summe aus Fahrzeugzuladung eins chließlich Fahrer und weiteren
Insassen sowie Gegenständen, Gewicht der Anhängerkupplung und Stütz-
last darf das zulässige Gesamtgewicht des Fahrzeugs nicht übersteigen.
Es ist gefährlich, dieses Gewicht zu überschreiten.
1
2
1
2

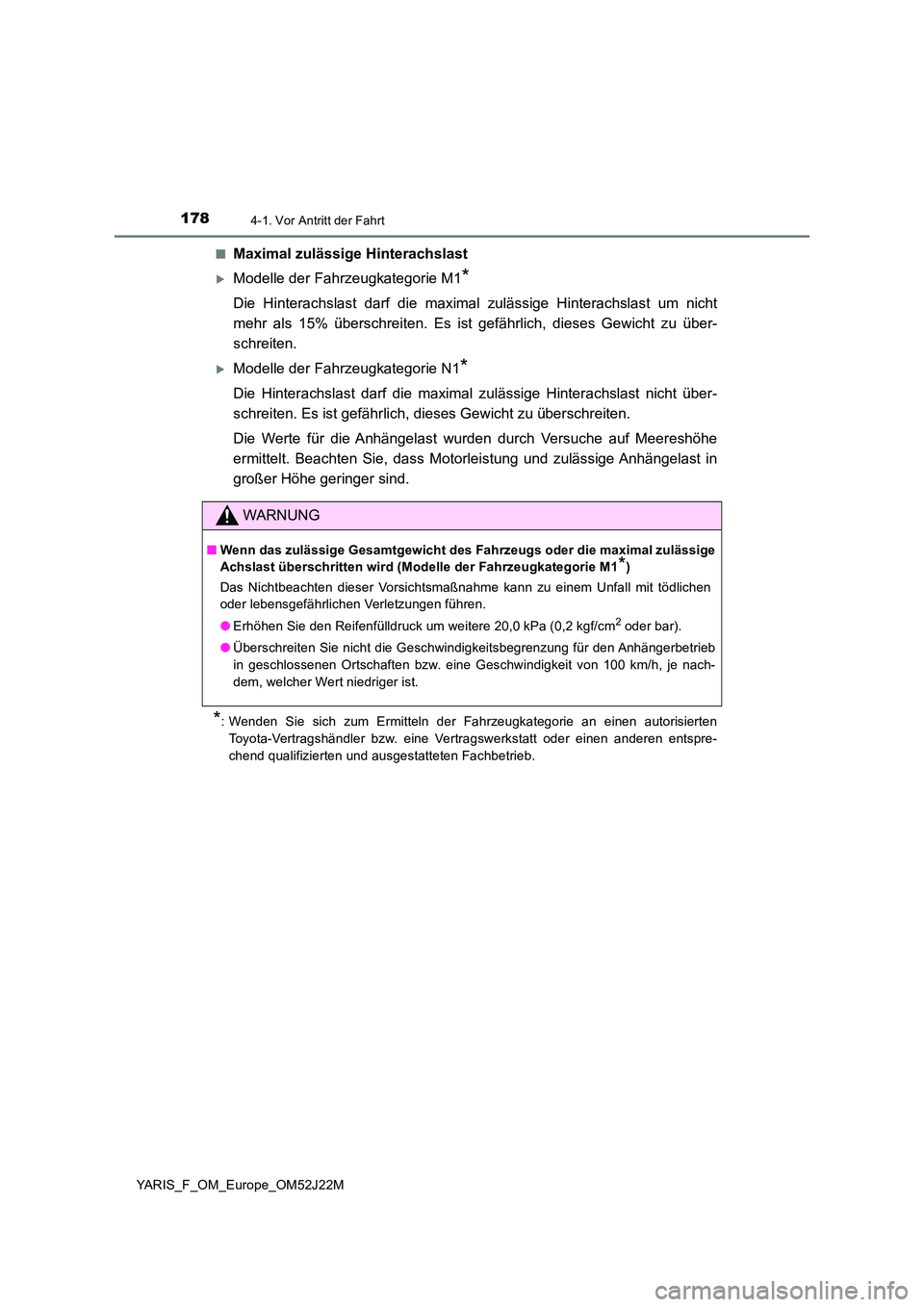

1784-1. Vor Antritt der Fahrt
YARIS_F_OM_Europe_OM52J22M
■Maximal zulässige Hinterachslast
Modelle der Fahrzeugkategorie M1*
Die Hinterachslast darf die maximal zulässige Hinterachslast um nicht
mehr als 15% überschreiten. Es ist gefährlich, dieses Gewicht zu über-
schreiten.
Modelle der Fahrzeugkategorie N1*
Die Hinterachslast darf die maximal zulässige Hinterachslast nicht über-
schreiten. Es ist gefährlich, dieses Gewicht zu überschreiten.
Die Werte für die Anhängelast wurden durch Versuche auf Meereshöhe
ermittelt. Beachten Sie, dass Mo torleistung und zulässige Anhängelast in
großer Höhe geringer sind.
*: Wenden Sie sich zum Ermitteln der Fahrzeugkategorie an einen autorisierten
Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen entspre-
chend qualifizierten und ausgestatteten Fachbetrieb.
WARNUNG
■ Wenn das zulässige Gesamtgewicht des Fahrzeugs oder die maximal zulässige
Achslast überschritten wird (Modelle der Fahrzeugkategorie M1*)
Das Nichtbeachten dieser Vorsichtsmaßnahme kann zu einem Unfall mit tödlichen
oder lebensgefährlichen Verletzungen führen.
● Erhöhen Sie den Reifenfülldruck um weitere 20,0 kPa (0,2 kgf/cm2 oder bar).
● Überschreiten Sie nicht die Geschwindigkeitsbegrenzung für den Anhängerbetrieb
in geschlossenen Ortschaften bzw. eine Geschwindigkeit von 100 km/h, je nach-
dem, welcher Wert niedriger ist.

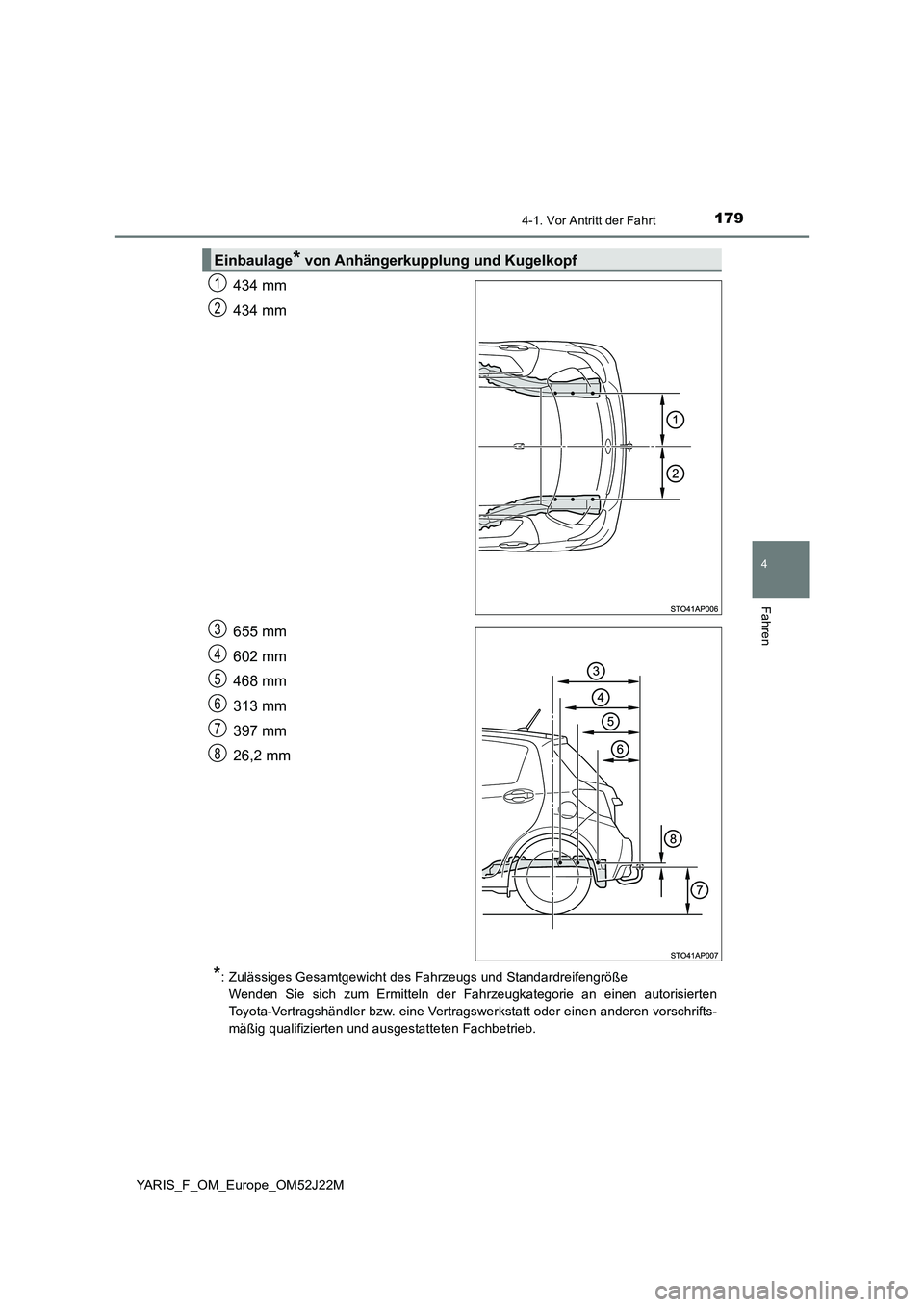

1794-1. Vor Antritt der Fahrt
4
Fahren
YARIS_F_OM_Europe_OM52J22M
434 mm
434 mm
655 mm
602 mm
468 mm
313 mm
397 mm
26,2 mm
*: Zulässiges Gesamtgewicht des Fahrzeugs und Standardreifengröße
Wenden Sie sich zum Ermitteln der Fahrzeugkategorie an einen autorisierten
Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschrifts-
mäßig qualifizierten und ausgestatteten Fachbetrieb.
Einbaulage* von Anhängerkupplung und Kugelkopf
1
2
3
4
5
6
7
8

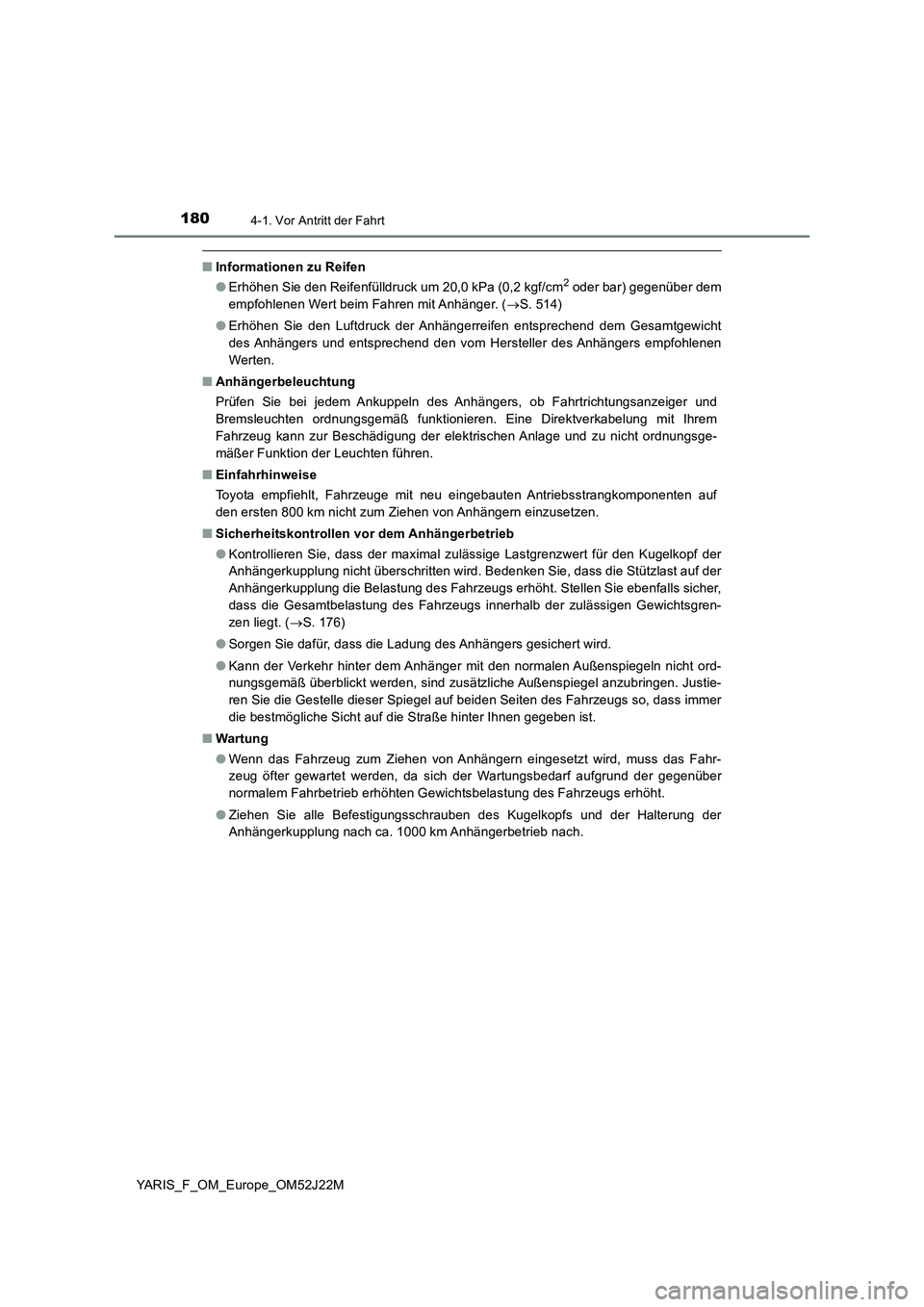

1804-1. Vor Antritt der Fahrt
YARIS_F_OM_Europe_OM52J22M
■Informationen zu Reifen
● Erhöhen Sie den Reifenfülldruck um 20,0 kPa (0,2 kgf/cm2 oder bar) gegenüber dem
empfohlenen Wert beim Fahren mit Anhänger. ( S. 514)
● Erhöhen Sie den Luftdruck der Anhängerreifen entsprechend dem Gesamtgewicht
des Anhängers und entsprechend den vom Hersteller des Anhängers empfohlenen
Werten.
■ Anhängerbeleuchtung
Prüfen Sie bei jedem Ankuppeln des Anhängers, ob Fahrtrichtungsanzeiger und
Bremsleuchten ordnungsgemäß funktionieren. Eine Direktverkabelung mit Ihrem
Fahrzeug kann zur Beschädigung der elektrischen Anlage und zu nicht ordnungsge-
mäßer Funktion der Leuchten führen.
■ Einfahrhinweise
Toyota empfiehlt, Fahrzeuge mit neu eingebauten Antriebsstrangkomponenten auf
den ersten 800 km nicht zum Ziehen von Anhängern einzusetzen.
■ Sicherheitskontrollen vor dem Anhängerbetrieb
● Kontrollieren Sie, dass der maximal zulässige Lastgrenzwert für den Kugelkopf der
Anhängerkupplung nicht überschritten wird. Bedenken Sie, dass die Stützlast auf der
Anhängerkupplung die Belastung des Fahrzeugs erhöht. Stellen Sie ebenfalls sicher,
dass die Gesamtbelastung des Fahrzeugs innerhalb der zulässigen Gewichtsgren-
zen liegt. ( S. 176)
● Sorgen Sie dafür, dass die Ladung des Anhängers gesichert wird.
● Kann der Verkehr hinter dem Anhänger mit den normalen Außenspiegeln nicht ord-
nungsgemäß überblickt werden, sind zusätzliche Außenspiegel anzubringen. Justie-
ren Sie die Gestelle dieser Spiegel auf beiden Seiten des Fahrzeugs so, dass immer
die bestmögliche Sicht auf die Straße hinter Ihnen gegeben ist.
■ Wartung
● Wenn das Fahrzeug zum Ziehen von Anhängern eingesetzt wird, muss das Fahr-
zeug öfter gewartet werden, da sich der Wartungsbedarf aufgrund der gegenüber
normalem Fahrbetrieb erhöhten Gewichtsbelastung des Fahrzeugs erhöht.
● Ziehen Sie alle Befestigungsschrauben des Kugelkopfs und der Halterung der
Anhängerkupplung nach ca. 1000 km Anhängerbetrieb nach.
