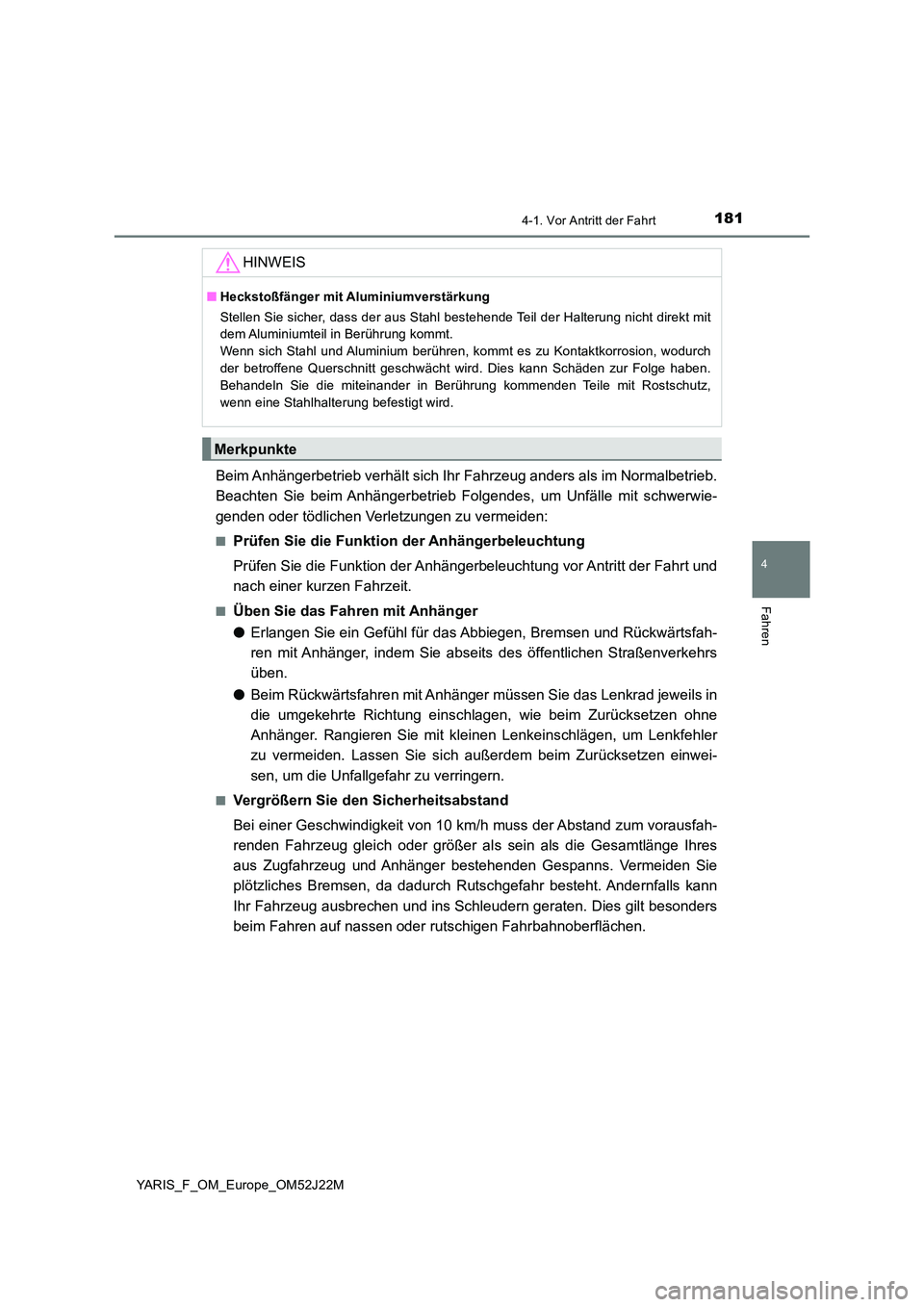

1814-1. Vor Antritt der Fahrt
4
Fahren
YARIS_F_OM_Europe_OM52J22M
Beim Anhängerbetrieb verhält sich Ihr Fahrzeug anders als im Normalbetrieb.
Beachten Sie beim Anhängerbetrieb Fol gendes, um Unfälle mit schwerwie-
genden oder tödlichen Verletzungen zu vermeiden:
■Prüfen Sie die Funktion der Anhängerbeleuchtung
Prüfen Sie die Funktion der Anhänger beleuchtung vor Antritt der Fahrt und
nach einer kurzen Fahrzeit.
■Üben Sie das Fahren mit Anhänger
● Erlangen Sie ein Gefühl für das Abbiegen, Bremsen und Rückwärtsfah-
ren mit Anhänger, indem Sie abseits des öffentlichen Straßenverkehrs
üben.
● Beim Rückwärtsfahren mit Anhänger müssen Sie das Lenkrad jeweils in
die umgekehrte Richtung einschlagen, wie beim Zurücksetzen ohne
Anhänger. Rangieren Sie mit kleinen Lenkeinschlägen, um Lenkfehler
zu vermeiden. Lassen Sie sich außerdem beim Zurücksetzen einwei-
sen, um die Unfallgefahr zu verringern.
■Vergrößern Sie den Sicherheitsabstand
Bei einer Geschwindigkeit von 10 km/h muss der Abstand zum vorausfah-
renden Fahrzeug gleich oder größer al s sein als die Gesamtlänge Ihres
aus Zugfahrzeug und Anhänger bestehenden Gespanns. Vermeiden Sie
plötzliches Bremsen, da dadurch Rutschgefahr besteht. Andernfalls kann
Ihr Fahrzeug ausbrechen und ins Schleudern geraten. Dies gilt besonders
beim Fahren auf nassen oder rutschigen Fahrbahnoberflächen.
HINWEIS
■ Heckstoßfänger mit Aluminiumverstärkung
Stellen Sie sicher, dass der aus Stahl bestehende Teil der Halterung nicht direkt mit
dem Aluminiumteil in Berührung kommt.
Wenn sich Stahl und Aluminium berühren, kommt es zu Kontaktkorrosion, wodurch
der betroffene Querschnitt geschwächt wird. Dies kann Schäden zur Folge haben.
Behandeln Sie die miteinander in Berührung kommenden Teile mit Rostschutz,
wenn eine Stahlhalterung befestigt wird.
Merkpunkte

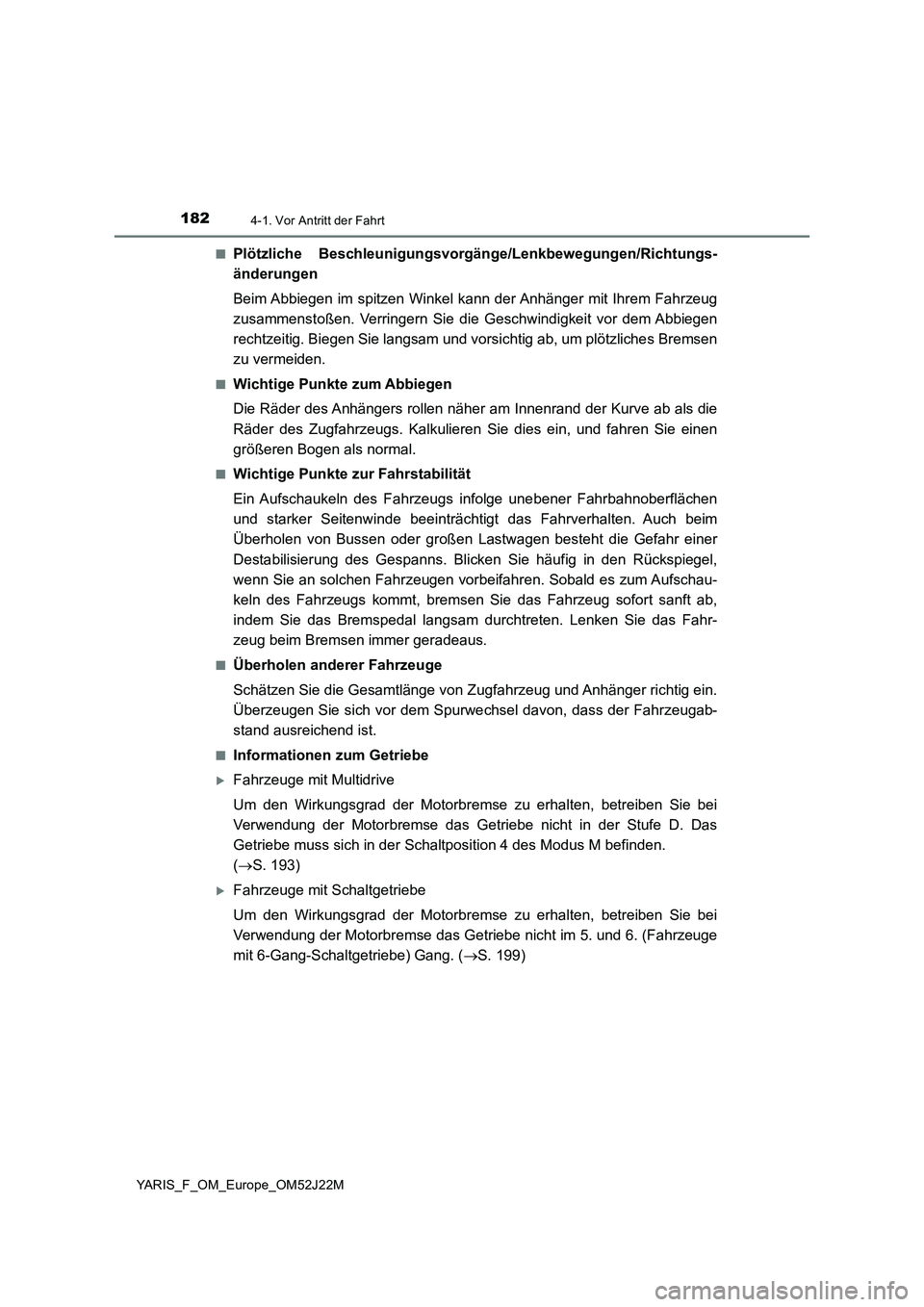

1824-1. Vor Antritt der Fahrt
YARIS_F_OM_Europe_OM52J22M
■Plötzliche Beschleunigungsvorgänge/Lenkbewegungen/Richtungs-
änderungen
Beim Abbiegen im spitzen Winkel kann der Anhänger mit Ihrem Fahrzeug
zusammenstoßen. Verringern Sie die Geschwindigkeit vor dem Abbiegen
rechtzeitig. Biegen Sie langsam und vorsichtig ab, um plötzliches Bremsen
zu vermeiden.
■Wichtige Punkte zum Abbiegen
Die Räder des Anhängers rollen näher am Innenrand der Kurve ab als die
Räder des Zugfahrzeugs. Kalkulieren Sie dies ein, und fahren Sie einen
größeren Bogen als normal.
■Wichtige Punkte zur Fahrstabilität
Ein Aufschaukeln des Fahrzeugs infolge unebener Fahrbahnoberflächen
und starker Seitenwinde beeinträchtigt das Fahrverhalten. Auch beim
Überholen von Bussen oder großen Lastwagen besteht die Gefahr einer
Destabilisierung des Gespanns. Blicken Sie häufig in den Rückspiegel,
wenn Sie an solchen Fahrzeugen vorbeifahren. Sobald es zum Aufschau-
keln des Fahrzeugs kommt, bremsen Sie das Fahrzeug sofort sanft ab,
indem Sie das Bremspedal langsam durchtreten. Lenken Sie das Fahr-
zeug beim Bremsen immer geradeaus.
■Überholen anderer Fahrzeuge
Schätzen Sie die Gesamtlänge von Zugfahrzeug und Anhänger richtig ein.
Überzeugen Sie sich vor dem Spurwe chsel davon, dass der Fahrzeugab-
stand ausreichend ist.
■Informationen zum Getriebe
Fahrzeuge mit Multidrive
Um den Wirkungsgrad der Motorbremse zu erhalten, betreiben Sie bei
Verwendung der Motorbremse das Getriebe nicht in der Stufe D. Das
Getriebe muss sich in der Schaltposition 4 des Modus M befinden.
( S. 193)
Fahrzeuge mit Schaltgetriebe
Um den Wirkungsgrad der Motorbremse zu erhalten, betreiben Sie bei
Verwendung der Motorbremse das Getriebe nicht im 5. und 6. (Fahrzeuge
mit 6-Gang-Schaltgetriebe) Gang. ( S. 199)

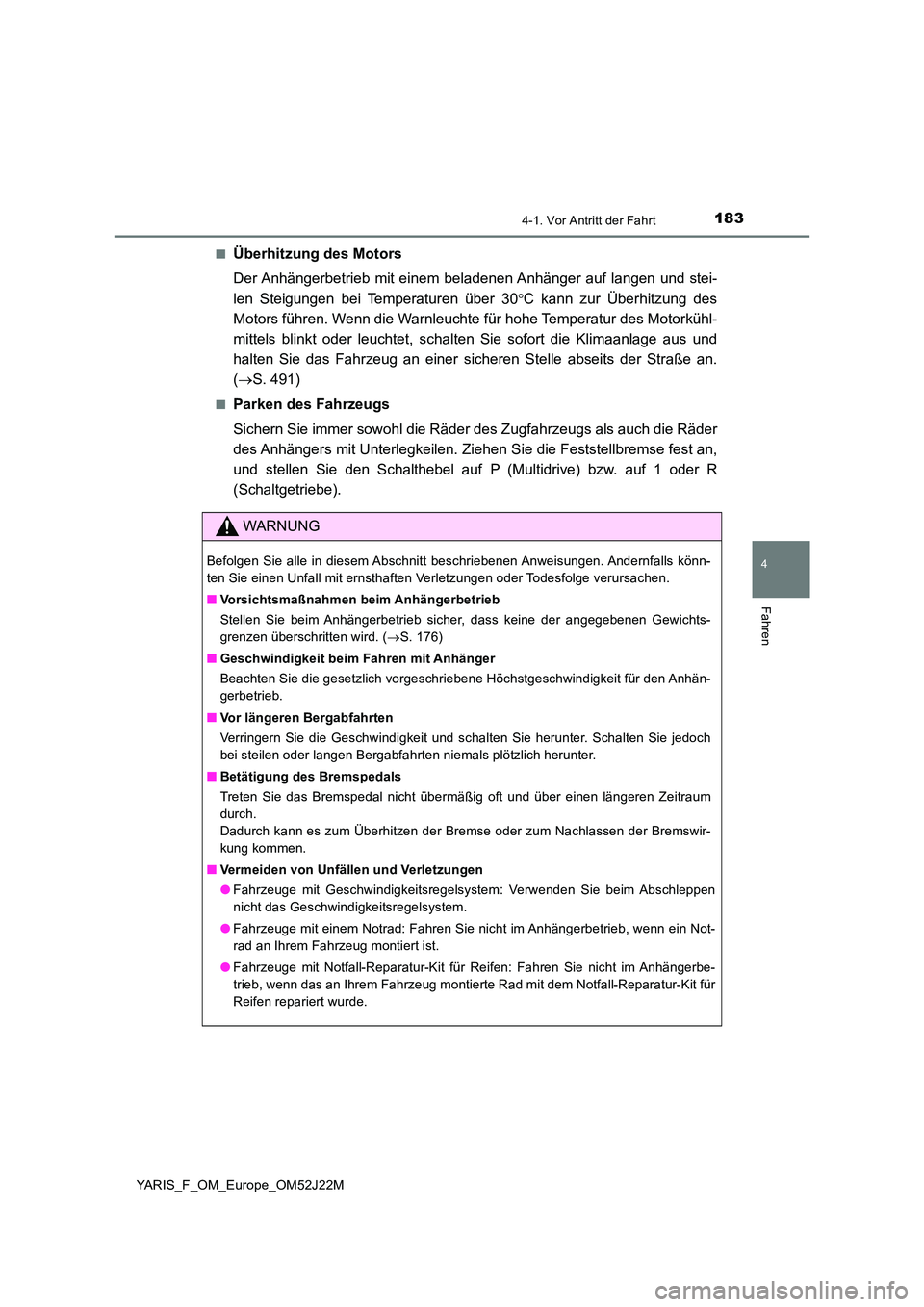

1834-1. Vor Antritt der Fahrt
4
Fahren
YARIS_F_OM_Europe_OM52J22M
■Überhitzung des Motors
Der Anhängerbetrieb mit einem bel adenen Anhänger auf langen und stei-
len Steigungen bei Temperaturen über 30 C kann zur Überhitzung des
Motors führen. Wenn die Warnleuchte für hohe Temperatur des Motorkühl-
mittels blinkt oder leuchtet, schal ten Sie sofort die Klimaanlage aus und
halten Sie das Fahrzeug an einer sicheren Stelle abseits der Straße an.
( S. 491)
■Parken des Fahrzeugs
Sichern Sie immer sowohl die Räder des Zugfahrzeugs als auch die Räder
des Anhängers mit Unterlegk eilen. Ziehen Sie die Feststellbremse fest an,
und stellen Sie den Schalthebel auf P (Multidrive) bzw. auf 1 oder R
(Schaltgetriebe).
WARNUNG
Befolgen Sie alle in diesem Abschnitt beschriebenen Anweisungen. Andernfalls könn-
ten Sie einen Unfall mit ernsthaften Verletzungen oder Todesfolge verursachen.
■ Vorsichtsmaßnahmen beim Anhängerbetrieb
Stellen Sie beim Anhängerbetrieb sicher, dass keine der angegebenen Gewichts-
grenzen überschritten wird. ( S. 176)
■ Geschwindigkeit beim Fahren mit Anhänger
Beachten Sie die gesetzlich vorgeschriebene Höchstgeschwindigkeit für den Anhän-
gerbetrieb.
■ Vor längeren Bergabfahrten
Verringern Sie die Geschwindigkeit und schalten Sie herunter. Schalten Sie jedoch
bei steilen oder langen Bergabfahrten niemals plötzlich herunter.
■ Betätigung des Bremspedals
Treten Sie das Bremspedal nicht übermäßig oft und über einen längeren Zeitraum
durch.
Dadurch kann es zum Überhitzen der Bremse oder zum Nachlassen der Bremswir-
kung kommen.
■ Vermeiden von Unfällen und Verletzungen
● Fahrzeuge mit Geschwindigkeitsregelsystem: Verwenden Sie beim Abschleppen
nicht das Geschwindigkeitsregelsystem.
● Fahrzeuge mit einem Notrad: Fahren Sie nicht im Anhängerbetrieb, wenn ein Not-
rad an Ihrem Fahrzeug montiert ist.
● Fahrzeuge mit Notfall-Reparatur-Kit für Reifen: Fahren Sie nicht im Anhängerbe-
trieb, wenn das an Ihrem Fahrzeug montierte Rad mit dem Notfall-Reparatur-Kit für
Reifen repariert wurde.

1844-2. Hinweise zum Fahrbetrieb
YARIS_F_OM_Europe_OM52J22M

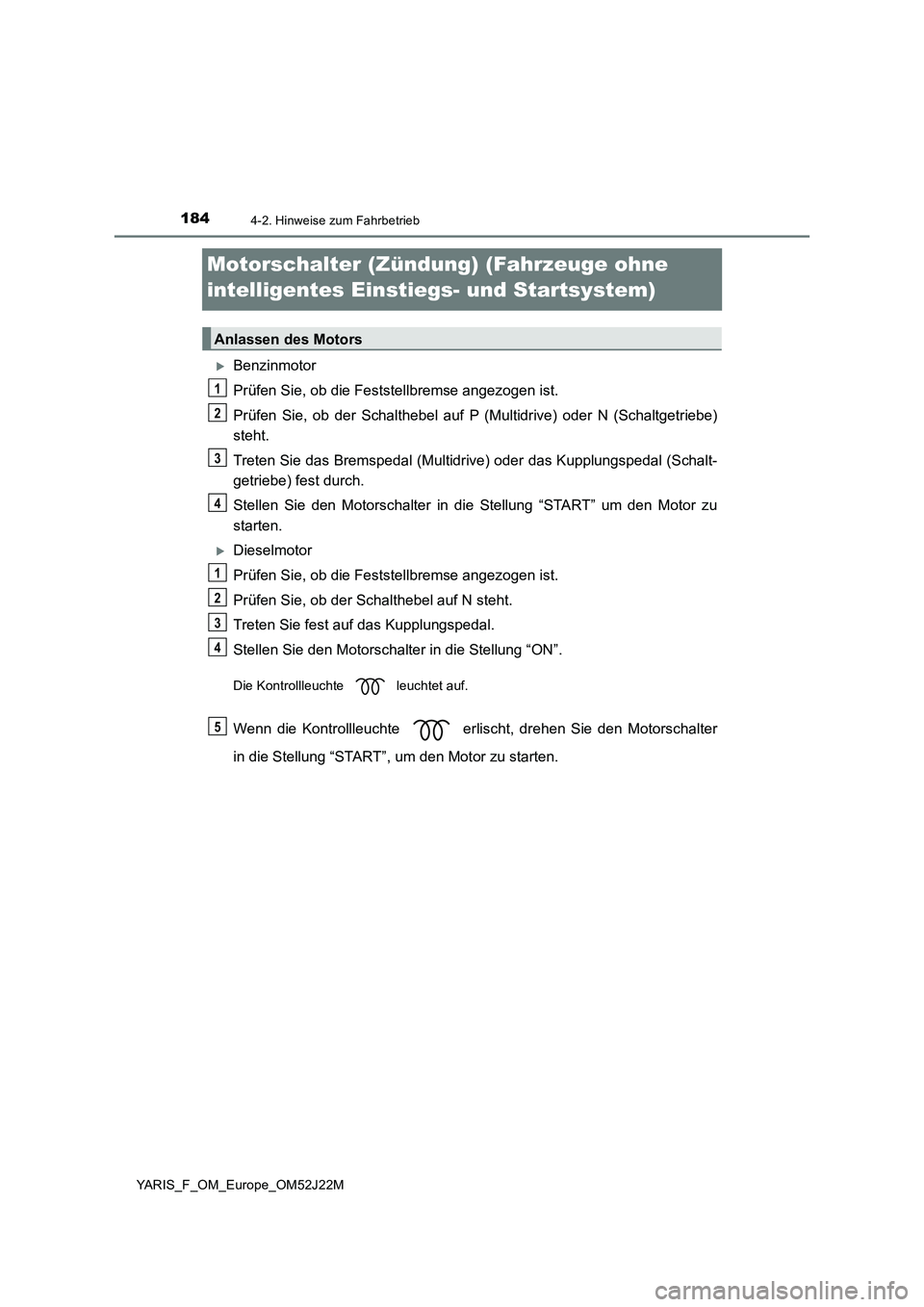

Motorschalter (Zündung) (Fahrzeuge ohne
intelligentes Einstiegs- und Startsystem)
Benzinmotor
Prüfen Sie, ob die Feststellbremse angezogen ist.
Prüfen Sie, ob der Schalthebel auf P (Multidrive) oder N (Schaltgetriebe)
steht.
Treten Sie das Bremspedal (Multidrive) oder das Kupplungspedal (Schalt-
getriebe) fest durch.
Stellen Sie den Motorschalter in die Stellung “START” um den Motor zu
starten.
Dieselmotor
Prüfen Sie, ob die Feststellbremse angezogen ist.
Prüfen Sie, ob der Schalthebel auf N steht.
Treten Sie fest auf das Kupplungspedal.
Stellen Sie den Motorschalter in die Stellung “ON”.
Die Kontrollleuchte leuchtet auf.
Wenn die Kontrollleuchte erlischt, drehen Sie den Motorschalter
in die Stellung “START”, um den Motor zu starten.
Anlassen des Motors
1
2
3
4
1
2
3
4
5

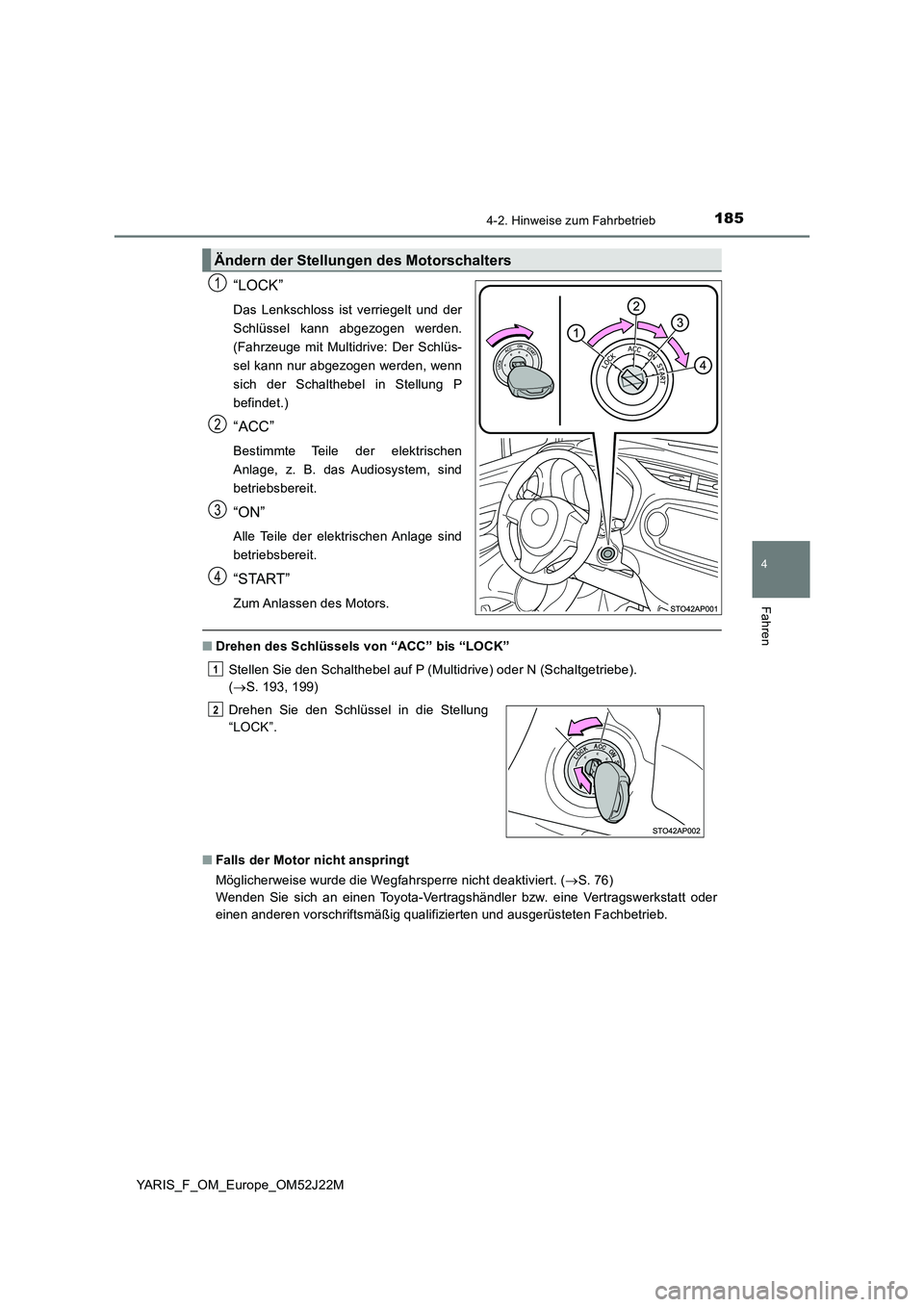

1854-2. Hinweise zum Fahrbetrieb
4
Fahren
YARIS_F_OM_Europe_OM52J22M
“LOCK”
Das Lenkschloss ist verriegelt und der
Schlüssel kann abgezogen werden.
(Fahrzeuge mit Multidrive: Der Schlüs-
sel kann nur abgezogen werden, wenn
sich der Schalthebel in Stellung P
befindet.)
“ACC”
Bestimmte Teile der elektrischen
Anlage, z. B. das Audiosystem, sind
betriebsbereit.
“ON”
Alle Teile der elektrischen Anlage sind
betriebsbereit.
“START”
Zum Anlassen des Motors.
■ Drehen des Schlüssels von “ACC” bis “LOCK”
Stellen Sie den Schalthebel auf P (Multidrive) oder N (Schaltgetriebe).
( S. 193, 199)
■ Falls der Motor nicht anspringt
Möglicherweise wurde die Wegfahrsperre nicht deaktiviert. ( S. 76)
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
Ändern der Stellungen des Motorschalters
1
2
3
4
Drehen Sie den Schlüssel in die Stellung
“LOCK”.
1
2

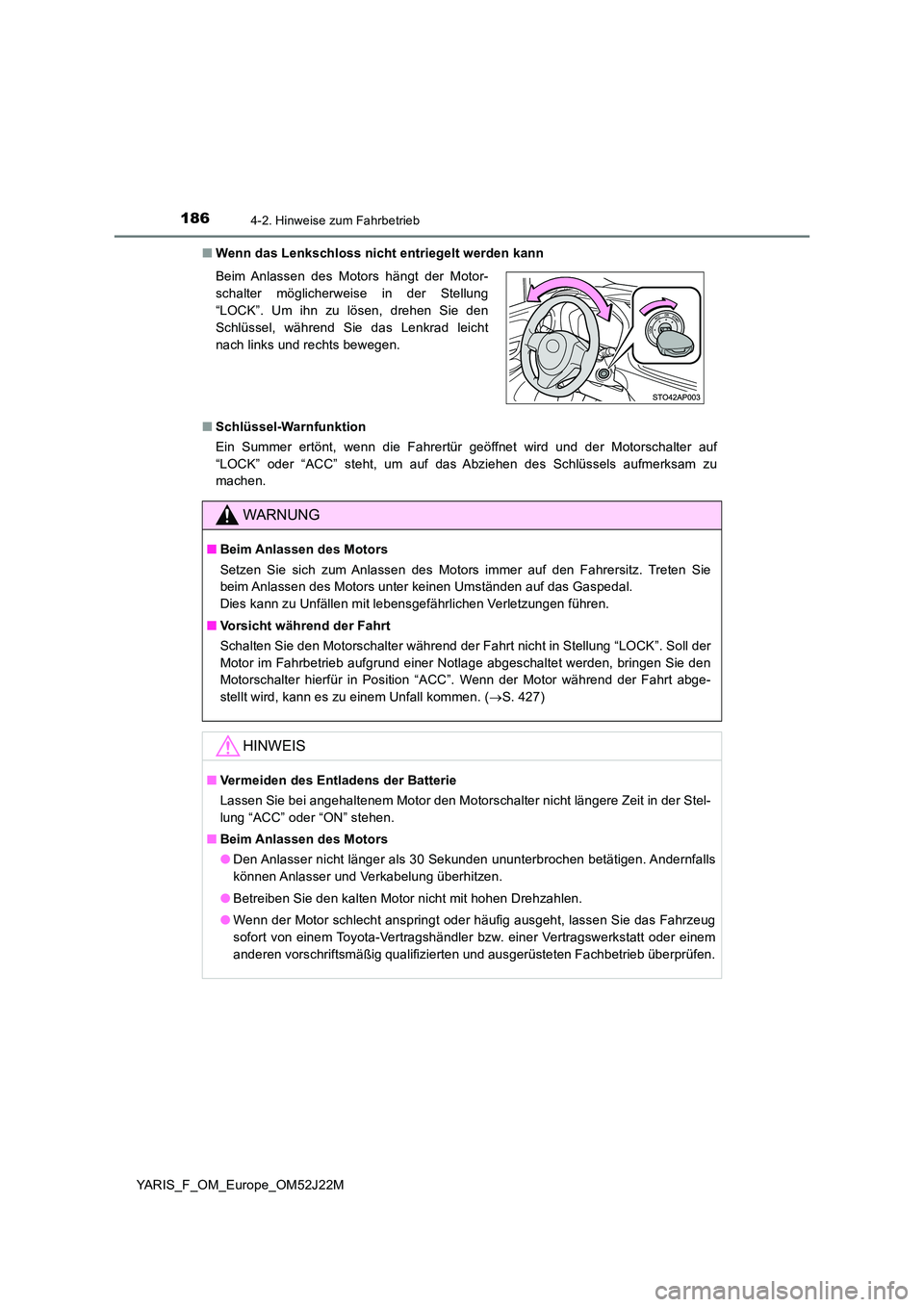

1864-2. Hinweise zum Fahrbetrieb
YARIS_F_OM_Europe_OM52J22M
■ Wenn das Lenkschloss nicht entriegelt werden kann
■ Schlüssel-Warnfunktion
Ein Summer ertönt, wenn die Fahrertür geöffnet wird und der Motorschalter auf
“LOCK” oder “ACC” steht, um auf das Abziehen des Schlüssels aufmerksam zu
machen.
Beim Anlassen des Motors hängt der Motor-
schalter möglicherweise in der Stellung
“LOCK”. Um ihn zu lösen, drehen Sie den
Schlüssel, während Sie das Lenkrad leicht
nach links und rechts bewegen.
WARNUNG
■ Beim Anlassen des Motors
Setzen Sie sich zum Anlassen des Motors immer auf den Fahrersitz. Treten Sie
beim Anlassen des Motors unter keinen Umständen auf das Gaspedal.
Dies kann zu Unfällen mit lebensgefährlichen Verletzungen führen.
■ Vorsicht während der Fahrt
Schalten Sie den Motorschalter während der Fahrt nicht in Stellung “LOCK”. Soll der
Motor im Fahrbetrieb aufgrund einer Notlage abgeschaltet werden, bringen Sie den
Motorschalter hierfür in Position “ACC”. Wenn der Motor während der Fahrt abge-
stellt wird, kann es zu einem Unfall kommen. ( S. 427)
HINWEIS
■Vermeiden des Entladens der Batterie
Lassen Sie bei angehaltenem Motor den Motorschalter nicht längere Zeit in der Stel-
lung “ACC” oder “ON” stehen.
■ Beim Anlassen des Motors
● Den Anlasser nicht länger als 30 Sekunden ununterbrochen betätigen. Andernfalls
können Anlasser und Verkabelung überhitzen.
● Betreiben Sie den kalten Motor nicht mit hohen Drehzahlen.
● Wenn der Motor schlecht anspringt oder häufig ausgeht, lassen Sie das Fahrzeug
sofort von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.

187
4
4-2. Hinweise zum Fahrbetrieb
Fahren
YARIS_F_OM_Europe_OM52J22M

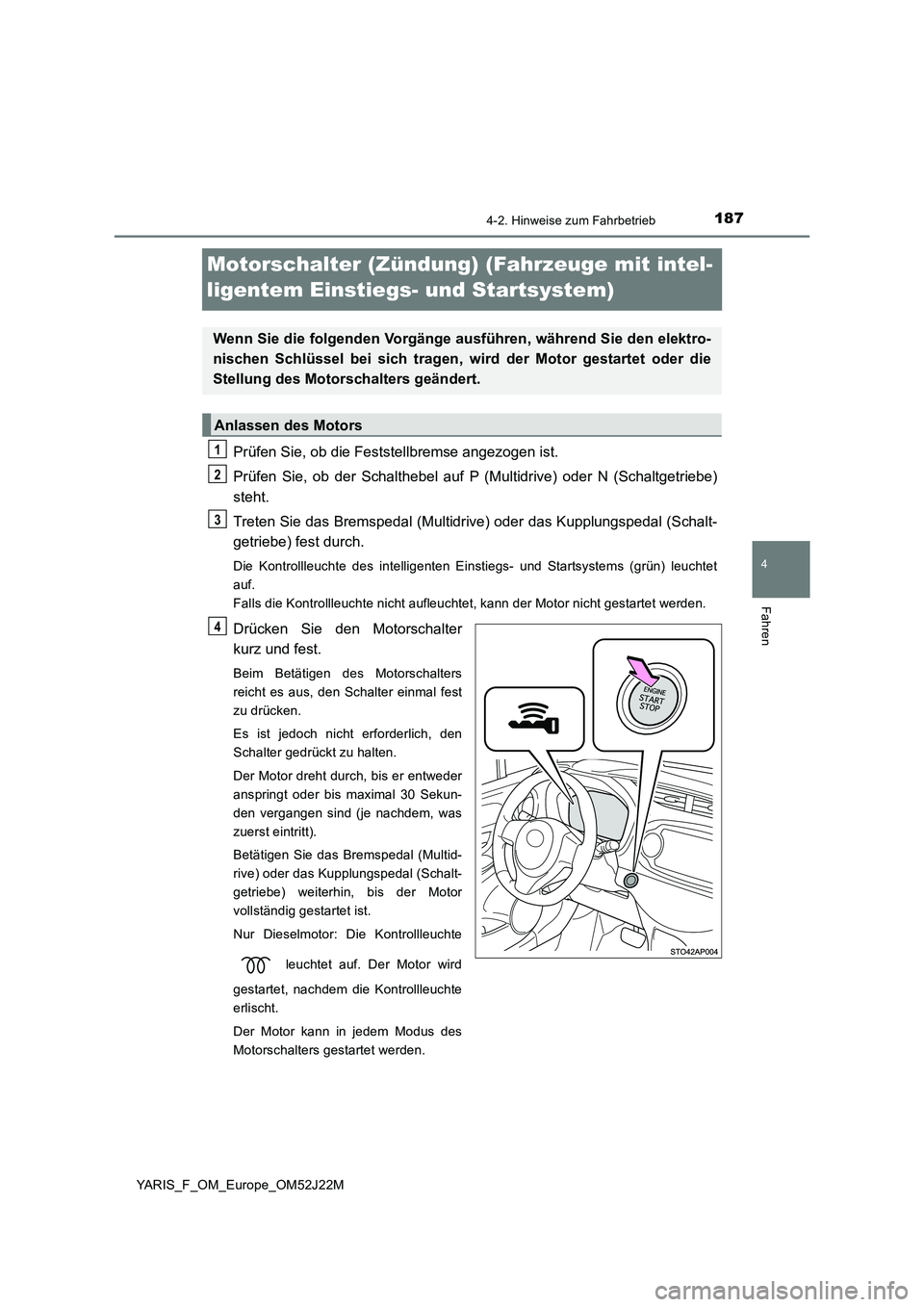

Motorschalter (Zündung) (Fahrzeuge mit intel-
ligentem Einstiegs- und Startsystem)
Prüfen Sie, ob die Feststellbremse angezogen ist.
Prüfen Sie, ob der Schalthebel auf P (Multidrive) oder N (Schaltgetriebe)
steht.
Treten Sie das Bremspedal (Multidrive) oder das Kupplungspedal (Schalt-
getriebe) fest durch.
Die Kontrollleuchte des intelligenten Einstiegs- und Startsystems (grün) leuchtet
auf.
Falls die Kontrollleuchte nicht aufleuchtet, kann der Motor nicht gestartet werden.
Drücken Sie den Motorschalter
kurz und fest.
Beim Betätigen des Motorschalters
reicht es aus, den Schalter einmal fest
zu drücken.
Es ist jedoch nicht erforderlich, den
Schalter gedrückt zu halten.
Der Motor dreht durch, bis er entweder
anspringt oder bis maximal 30 Sekun-
den vergangen sind (je nachdem, was
zuerst eintritt).
Betätigen Sie das Bremspedal (Multid-
rive) oder das Kupplungspedal (Schalt-
getriebe) weiterhin, bis der Motor
vollständig gestartet ist.
Nur Dieselmotor: Die Kontrollleuchte
leuchtet auf. Der Motor wird
gestartet, nachdem die Kontrollleuchte
erlischt.
Der Motor kann in jedem Modus des
Motorschalters gestartet werden.
Wenn Sie die folgenden Vorgänge ausführen, während Sie den elektro-
nischen Schlüssel bei sich tragen, wird der Motor gestartet oder die
Stellung des Motorschalters geändert.
Anlassen des Motors
1
2
3
4

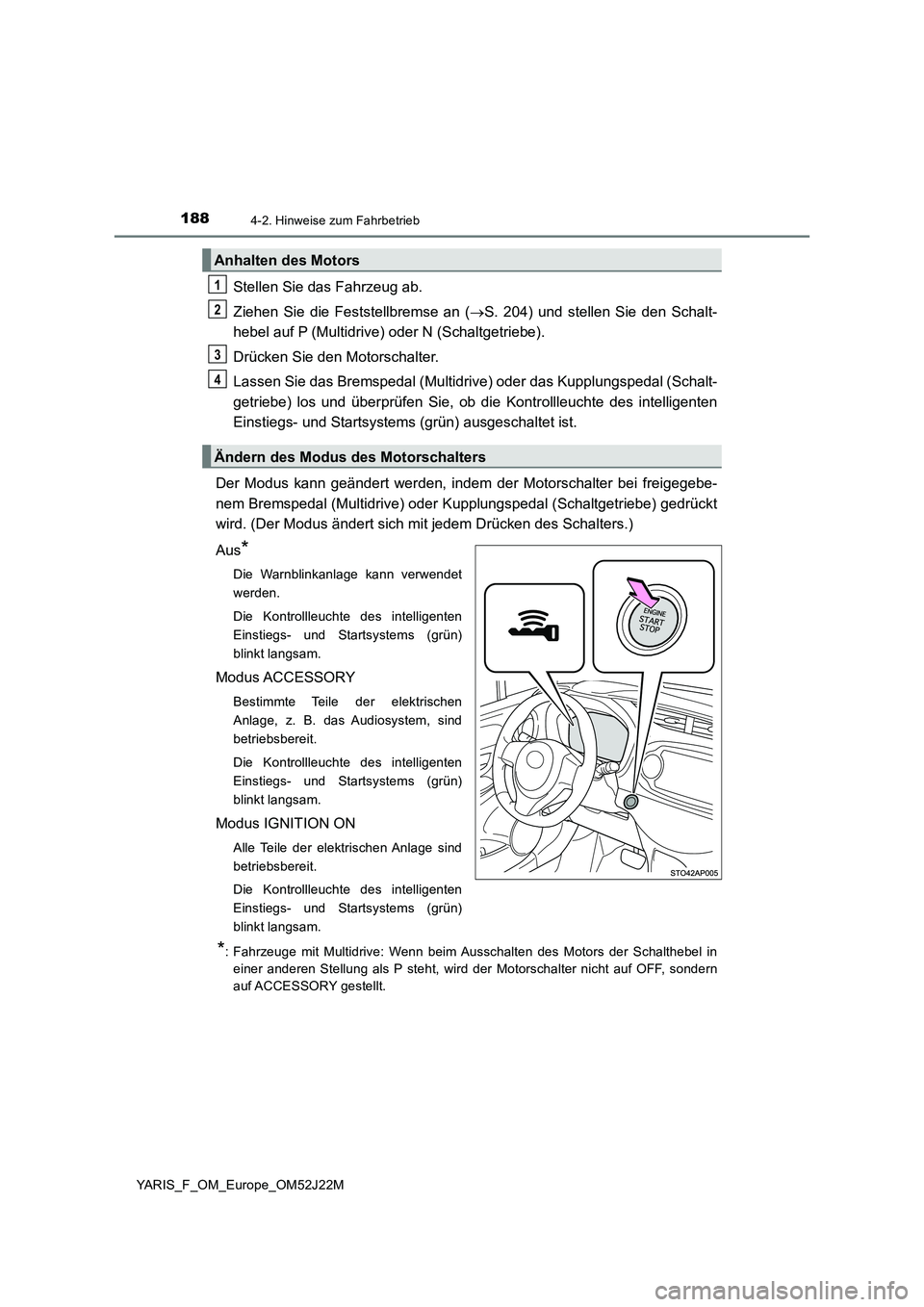

1884-2. Hinweise zum Fahrbetrieb
YARIS_F_OM_Europe_OM52J22M
Stellen Sie das Fahrzeug ab.
Ziehen Sie die Feststellbremse an ( S. 204) und stellen Sie den Schalt-
hebel auf P (Multidrive) oder N (Schaltgetriebe).
Drücken Sie den Motorschalter.
Lassen Sie das Bremspedal (Multidrive) oder das Kupplungspedal (Schalt-
getriebe) los und überprüfen Sie, ob die Kontrollleuchte des intelligenten
Einstiegs- und Startsystems (grün) ausgeschaltet ist.
Der Modus kann geändert werden, indem der Motorschalter bei freigegebe-
nem Bremspedal (Multidrive) oder K upplungspedal (Schaltgetriebe) gedrückt
wird. (Der Modus ändert sich mit jedem Drücken des Schalters.)
Aus*
Die Warnblinkanlage kann verwendet
werden.
Die Kontrollleuchte des intelligenten
Einstiegs- und Startsystems (grün)
blinkt langsam.
Modus ACCESSORY
Bestimmte Teile der elektrischen
Anlage, z. B. das Audiosystem, sind
betriebsbereit.
Die Kontrollleuchte des intelligenten
Einstiegs- und Startsystems (grün)
blinkt langsam.
Modus IGNITION ON
Alle Teile der elektrischen Anlage sind
betriebsbereit.
Die Kontrollleuchte des intelligenten
Einstiegs- und Startsystems (grün)
blinkt langsam.
*: Fahrzeuge mit Multidrive: Wenn beim Ausschalten des Motors der Schalthebel in
einer anderen Stellung als P steht, wird der Motorschalter nicht auf OFF, sondern
auf ACCESSORY gestellt.
Anhalten des Motors
Ändern des Modus des Motorschalters
1
2
3
4

1894-2. Hinweise zum Fahrbetrieb
4
Fahren
YARIS_F_OM_Europe_OM52J22M

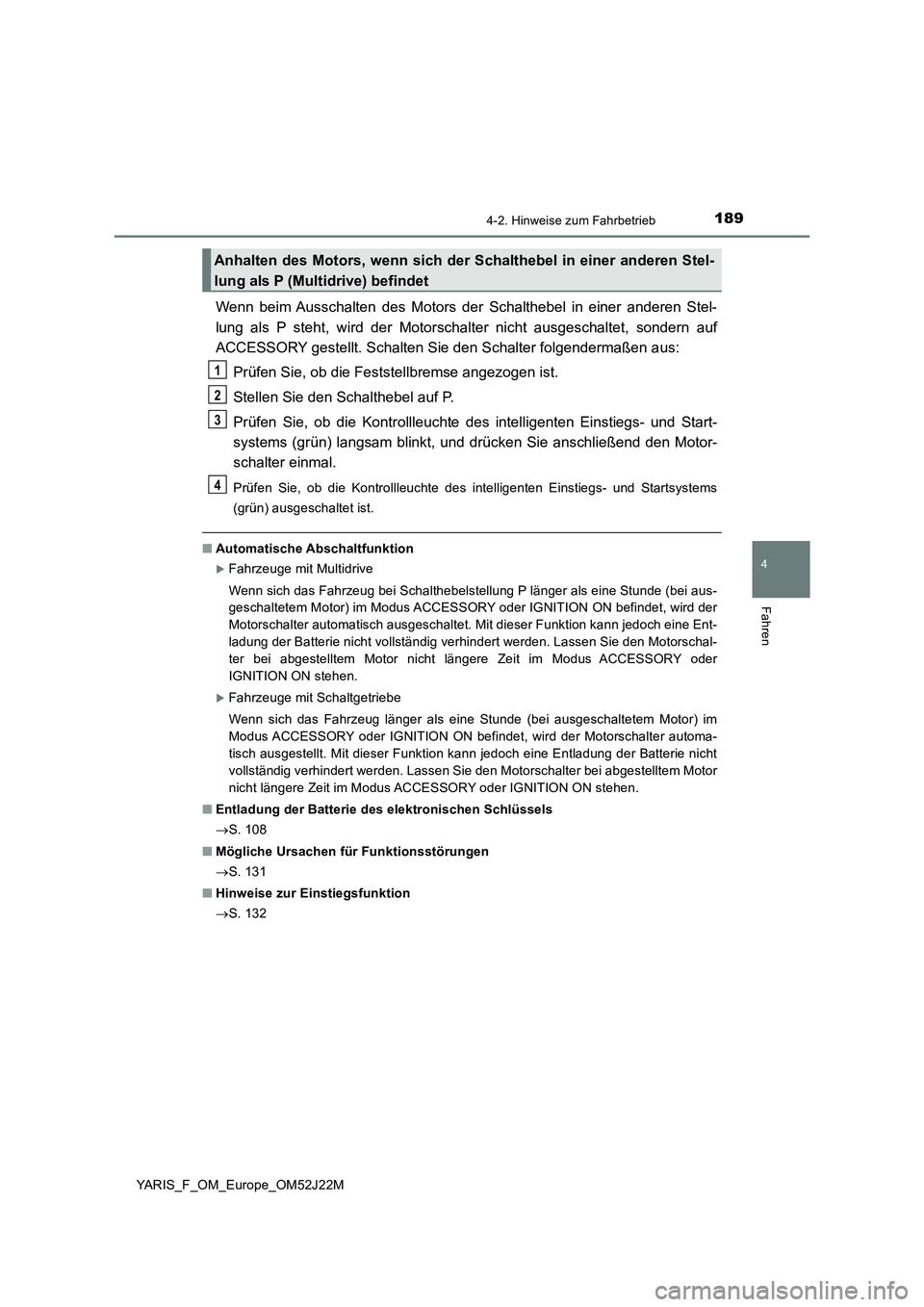

Wenn beim Ausschalten des Motors der Schalthebel in einer anderen Stel-
lung als P steht, wird der Motorschalter nicht ausgeschaltet, sondern auf
ACCESSORY gestellt. Schalten Sie den Schalter folgendermaßen aus:
Prüfen Sie, ob die Feststellbremse angezogen ist.
Stellen Sie den Schalthebel auf P.
Prüfen Sie, ob die Kontrollleuchte des intelligenten Einstiegs- und Start-
systems (grün) langsam blinkt, und drücken Sie anschließend den Motor-
schalter einmal.
Prüfen Sie, ob die Kontrollleuchte des intelligenten Einstiegs- und Startsystems
(grün) ausgeschaltet ist.
■ Automatische Abschaltfunktion
Fahrzeuge mit Multidrive
Wenn sich das Fahrzeug bei Schalthebelstellung P länger als eine Stunde (bei aus-
geschaltetem Motor) im Modus ACCESSORY oder IGNITION ON befindet, wird der
Motorschalter automatisch ausgeschaltet. Mit dieser Funktion kann jedoch eine Ent-
ladung der Batterie nicht vollständig verhindert werden. Lassen Sie den Motorschal-
ter bei abgestelltem Motor nicht längere Zeit im Modus ACCESSORY oder
IGNITION ON stehen.
Fahrzeuge mit Schaltgetriebe
Wenn sich das Fahrzeug länger als eine Stunde (bei ausgeschaltetem Motor) im
Modus ACCESSORY oder IGNITION ON befindet, wird der Motorschalter automa-
tisch ausgestellt. Mit dieser Funktion kann jedoch eine Entladung der Batterie nicht
vollständig verhindert werden. Lassen Sie den Motorschalter bei abgestelltem Motor
nicht längere Zeit im Modus ACCESSORY oder IGNITION ON stehen.
■ Entladung der Batterie des elektronischen Schlüssels
 S. 108
■ Mögliche Ursachen für Funktionsstörungen
 S. 131
■ Hinweise zur Einstiegsfunktion
 S. 132
Anhalten des Motors, wenn sich der Schalthebel in einer anderen Stel-
lung als P (Multidrive) befindet
1
2
3
4

1904-2. Hinweise zum Fahrbetrieb
YARIS_F_OM_Europe_OM52J22M

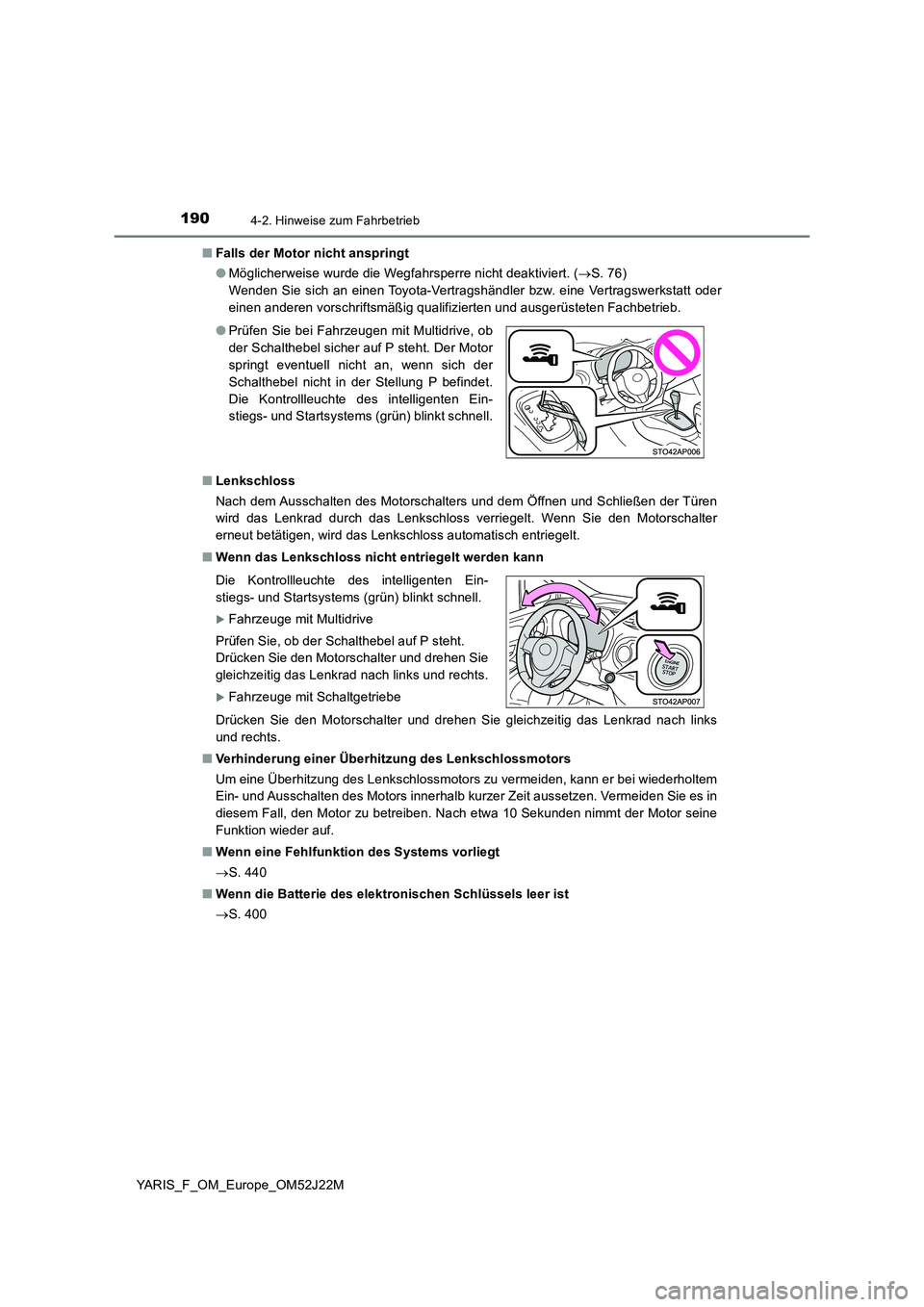

■ Falls der Motor nicht anspringt
● Möglicherweise wurde die Wegfahrsperre nicht deaktiviert. (S. 76)
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
■ Lenkschloss
Nach dem Ausschalten des Motorschalters und dem Öffnen und Schließen der Türen
wird das Lenkrad durch das Lenkschloss verriegelt. Wenn Sie den Motorschalter
erneut betätigen, wird das Lenkschloss automatisch entriegelt.
■ Wenn das Lenkschloss nicht entriegelt werden kann
Drücken Sie den Motorschalter und drehen Sie gleichzeitig das Lenkrad nach links
und rechts.
■ Verhinderung einer Überhitzung des Lenkschlossmotors
Um eine Überhitzung des Lenkschlossmotors zu vermeiden, kann er bei wiederholtem
Ein- und Ausschalten des Motors innerhalb kurzer Zeit aussetzen. Vermeiden Sie es in
diesem Fall, den Motor zu betreiben. Nach etwa 10 Sekunden nimmt der Motor seine
Funktion wieder auf.
■ Wenn eine Fehlfunktion des Systems vorliegt
 S. 440
■ Wenn die Batterie des elektronischen Schlüssels leer ist
 S. 400
● Prüfen Sie bei Fahrzeugen mit Multidrive, ob
der Schalthebel sicher auf P steht. Der Motor
springt eventuell nicht an, wenn sich der
Schalthebel nicht in der Stellung P befindet.
Die Kontrollleuchte des intelligenten Ein-
stiegs- und Startsystems (grün) blinkt schnell.
Die Kontrollleuchte des intelligenten Ein-
stiegs- und Startsystems (grün) blinkt schnell.
Fahrzeuge mit Multidrive
Prüfen Sie, ob der Schalthebel auf P steht.
Drücken Sie den Motorschalter und drehen Sie
gleichzeitig das Lenkrad nach links und rechts.
Fahrzeuge mit Schaltgetriebe
