TOYOTA YARIS 2017 Betriebsanleitungen (in German)

2614-6. Verwenden der Fahrunterstützungssysteme
4
Fahren
YARIS_F_OM_Europe_OM52J22M

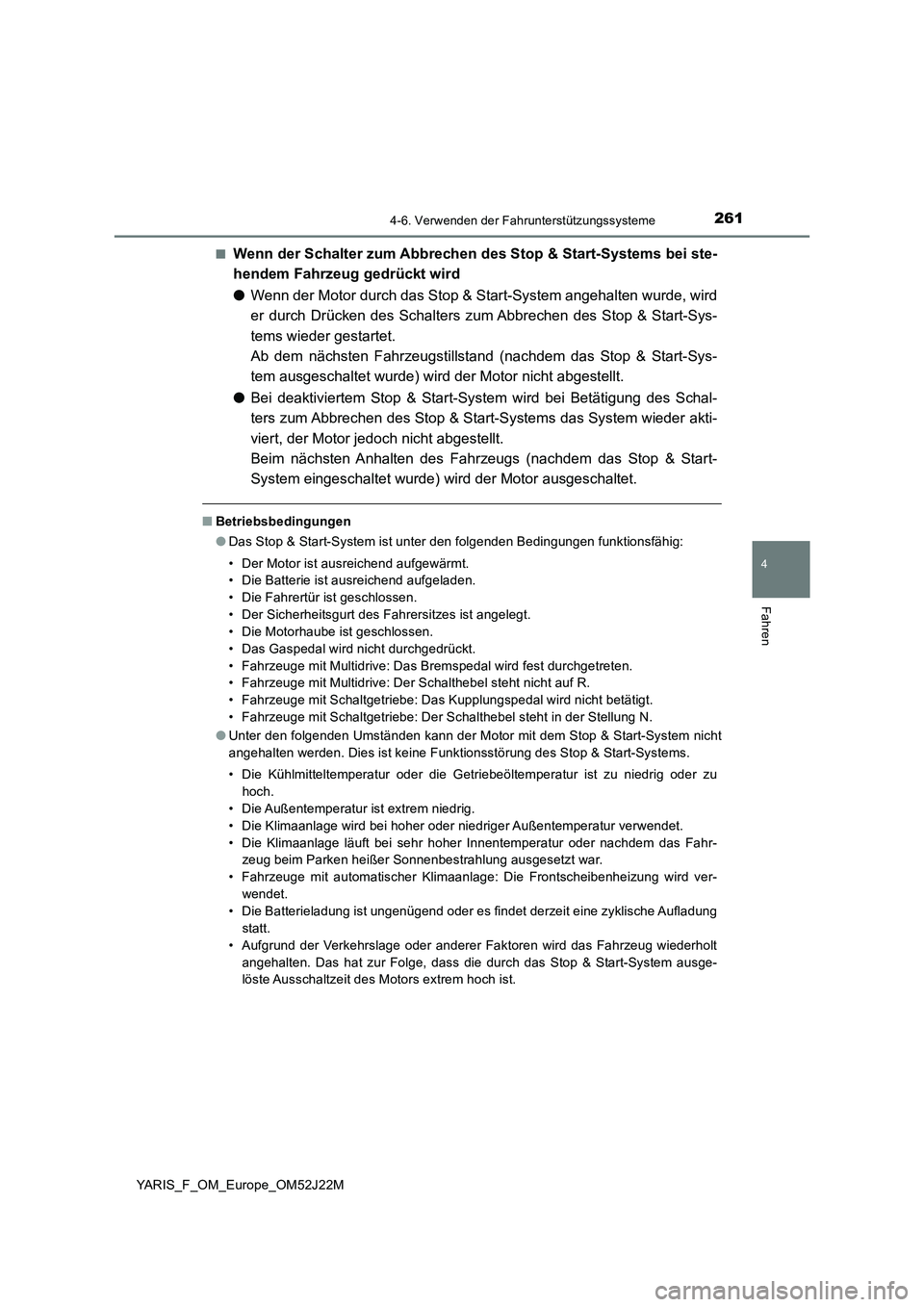

■Wenn der Schalter zum Abbrechen des Stop & Start-Systems bei ste-
hendem Fahrzeug gedrückt wird
● Wenn der Motor durch das Stop & Start-System angehalten wurde, wird
er durch Drücken des Schalters zum Abbrechen des Stop & Start-Sys-
tems wieder gestartet.
Ab dem nächsten Fahrzeugstillstand (nachdem das Stop & Start-Sys-
tem ausgeschaltet wurde) wird der Motor nicht abgestellt.
● Bei deaktiviertem Stop & Start-System wird bei Betätigung des Schal-
ters zum Abbrechen des Stop & Start-Systems das System wieder akti-
viert, der Motor jedoch nicht abgestellt.
Beim nächsten Anhalten des Fahrzeugs (nachdem das Stop & Start-
System eingeschaltet wurde) wird der Motor ausgeschaltet.
■ Betriebsbedingungen
● Das Stop & Start-System ist unter den folgenden Bedingungen funktionsfähig:
• Der Motor ist ausreichend aufgewärmt.
• Die Batterie ist ausreichend aufgeladen.
• Die Fahrertür ist geschlossen.
• Der Sicherheitsgurt des Fahrersitzes ist angelegt.
• Die Motorhaube ist geschlossen.
• Das Gaspedal wird nicht durchgedrückt.
• Fahrzeuge mit Multidrive: Das Bremspedal wird fest durchgetreten.
• Fahrzeuge mit Multidrive: Der Schalthebel steht nicht auf R.
• Fahrzeuge mit Schaltgetriebe: Das Kupplungspedal wird nicht betätigt.
• Fahrzeuge mit Schaltgetriebe: Der Schalthebel steht in der Stellung N.
● Unter den folgenden Umständen kann der Motor mit dem Stop & Start-System nicht
angehalten werden. Dies ist keine Funktionsstörung des Stop & Start-Systems.
• Die Kühlmitteltemperatur oder die Getriebeöltemperatur ist zu niedrig oder zu
hoch.
• Die Außentemperatur ist extrem niedrig.
• Die Klimaanlage wird bei hoher oder niedriger Außentemperatur verwendet.
• Die Klimaanlage läuft bei sehr hoher Innentemperatur oder nachdem das Fahr-
zeug beim Parken heißer Sonnenbestrahlung ausgesetzt war.
• Fahrzeuge mit automatischer Klimaanlage: Die Frontscheibenheizung wird ver-
wendet.
• Die Batterieladung ist ungenügend oder es findet derzeit eine zyklische Aufladung
statt.
• Aufgrund der Verkehrslage oder anderer Faktoren wird das Fahrzeug wiederholt
angehalten. Das hat zur Folge, dass die durch das Stop & Start-System ausge-
löste Ausschaltzeit des Motors extrem hoch ist.

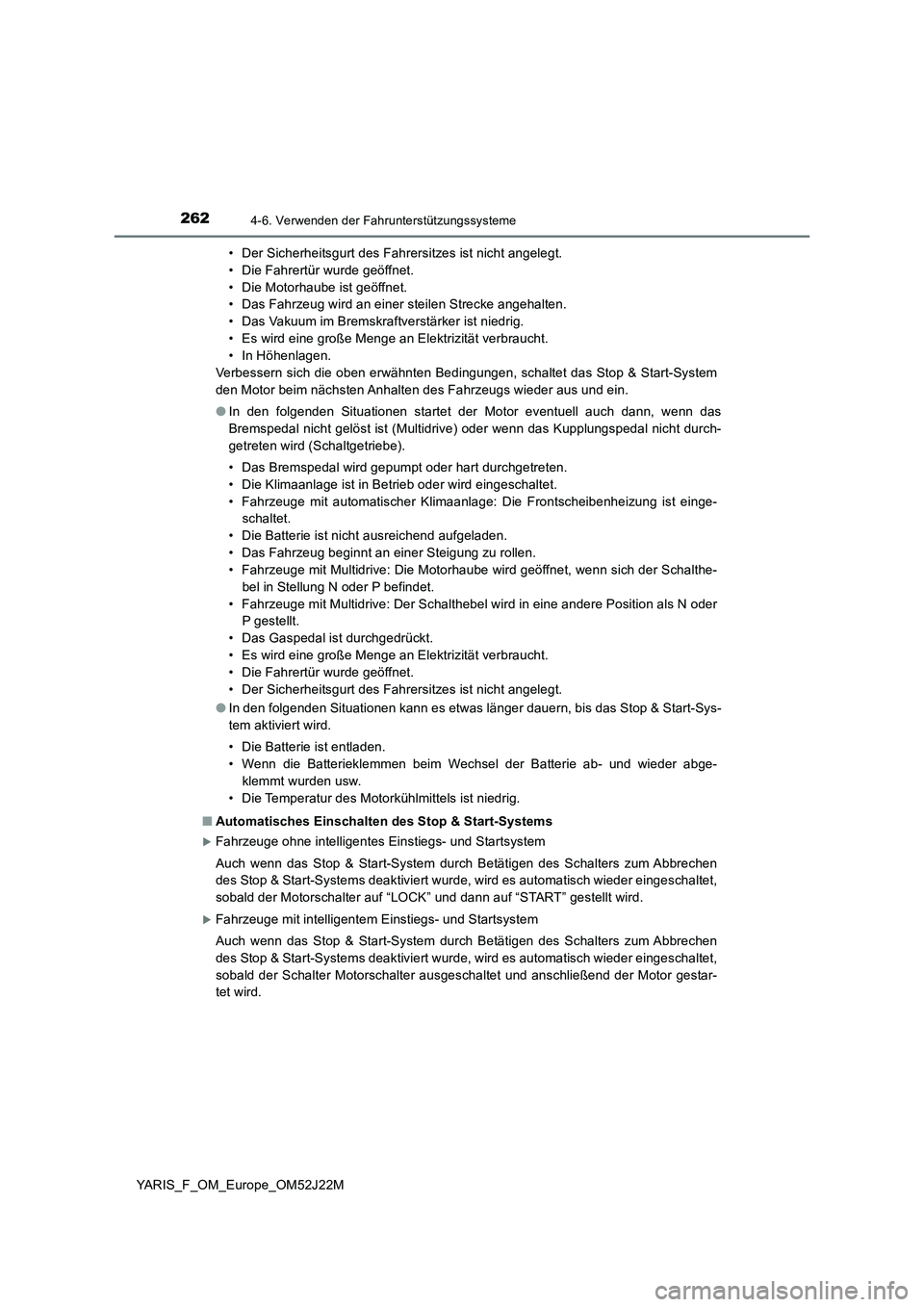

2624-6. Verwenden der Fahrunterstützungssysteme
YARIS_F_OM_Europe_OM52J22M
• Der Sicherheitsgurt des Fahrersitzes ist nicht angelegt.
• Die Fahrertür wurde geöffnet.
• Die Motorhaube ist geöffnet.
• Das Fahrzeug wird an einer steilen Strecke angehalten.
• Das Vakuum im Bremskraftverstärker ist niedrig.
• Es wird eine große Menge an Elektrizität verbraucht.
• In Höhenlagen.
Verbessern sich die oben erwähnten Bedingungen, schaltet das Stop & Start-System
den Motor beim nächsten Anhalten des Fahrzeugs wieder aus und ein.
● In den folgenden Situationen startet der Motor eventuell auch dann, wenn das
Bremspedal nicht gelöst ist (Multidrive) oder wenn das Kupplungspedal nicht durch-
getreten wird (Schaltgetriebe).
• Das Bremspedal wird gepumpt oder hart durchgetreten.
• Die Klimaanlage ist in Betrieb oder wird eingeschaltet.
• Fahrzeuge mit automatischer Klimaanlage: Die Frontscheibenheizung ist einge-
schaltet.
• Die Batterie ist nicht ausreichend aufgeladen.
• Das Fahrzeug beginnt an einer Steigung zu rollen.
• Fahrzeuge mit Multidrive: Die Motorhaube wird geöffnet, wenn sich der Schalthe-
bel in Stellung N oder P befindet.
• Fahrzeuge mit Multidrive: Der Schalthebel wird in eine andere Position als N oder
P gestellt.
• Das Gaspedal ist durchgedrückt.
• Es wird eine große Menge an Elektrizität verbraucht.
• Die Fahrertür wurde geöffnet.
• Der Sicherheitsgurt des Fahrersitzes ist nicht angelegt.
● In den folgenden Situationen kann es etwas länger dauern, bis das Stop & Start-Sys-
tem aktiviert wird.
• Die Batterie ist entladen.
• Wenn die Batterieklemmen beim Wechsel der Batterie ab- und wieder abge-
klemmt wurden usw.
• Die Temperatur des Motorkühlmittels ist niedrig.
■ Automatisches Einschalten des Stop & Start-Systems
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem
Auch wenn das Stop & Start-System durch Betätigen des Schalters zum Abbrechen
des Stop & Start-Systems deaktiviert wurde, wird es automatisch wieder eingeschaltet,
sobald der Motorschalter auf “LOCK” und dann auf “START” gestellt wird.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem
Auch wenn das Stop & Start-System durch Betätigen des Schalters zum Abbrechen
des Stop & Start-Systems deaktiviert wurde, wird es automatisch wieder eingeschaltet,
sobald der Schalter Motorschalter ausgeschaltet und anschließend der Motor gestar-
tet wird.

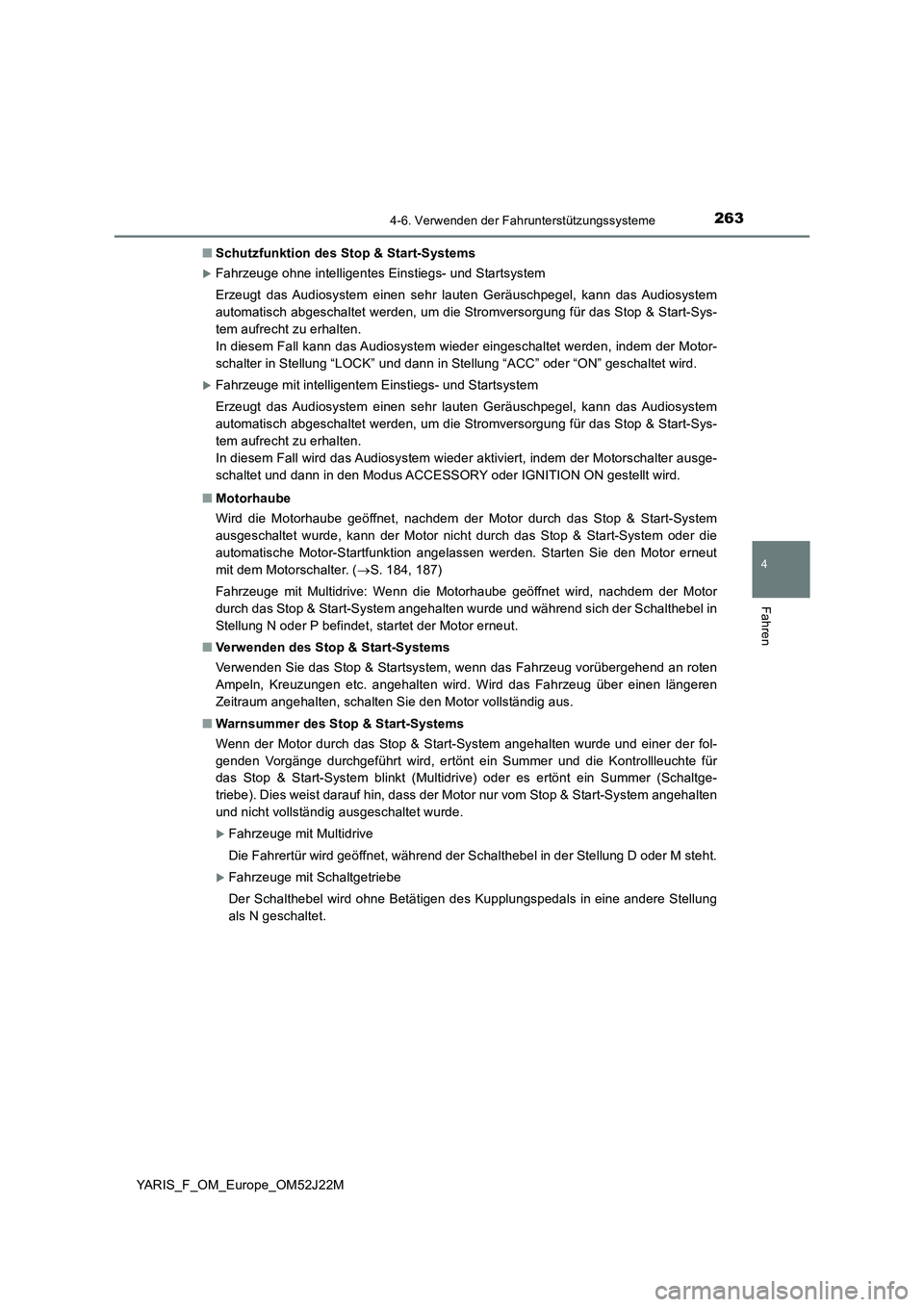

2634-6. Verwenden der Fahrunterstützungssysteme
4
Fahren
YARIS_F_OM_Europe_OM52J22M
■ Schutzfunktion des Stop & Start-Systems
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem
Erzeugt das Audiosystem einen sehr lauten Geräuschpegel, kann das Audiosystem
automatisch abgeschaltet werden, um die Stromversorgung für das Stop & Start-Sys-
tem aufrecht zu erhalten.
In diesem Fall kann das Audiosystem wieder eingeschaltet werden, indem der Motor-
schalter in Stellung “LOCK” und dann in Stellung “ACC” oder “ON” geschaltet wird.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem
Erzeugt das Audiosystem einen sehr lauten Geräuschpegel, kann das Audiosystem
automatisch abgeschaltet werden, um die Stromversorgung für das Stop & Start-Sys-
tem aufrecht zu erhalten.
In diesem Fall wird das Audiosystem wieder aktiviert, indem der Motorschalter ausge-
schaltet und dann in den Modus ACCESSORY oder IGNITION ON gestellt wird.
■ Motorhaube
Wird die Motorhaube geöffnet, nachdem der Motor durch das Stop & Start-System
ausgeschaltet wurde, kann der Motor nicht durch das Stop & Start-System oder die
automatische Motor-Startfunktion angelassen werden. Starten Sie den Motor erneut
mit dem Motorschalter. ( S. 184, 187)
Fahrzeuge mit Multidrive: Wenn die Motorhaube geöffnet wird, nachdem der Motor
durch das Stop & Start-System angehalten wurde und während sich der Schalthebel in
Stellung N oder P befindet, startet der Motor erneut.
■ Verwenden des Stop & Start-Systems
Verwenden Sie das Stop & Startsystem, wenn das Fahrzeug vorübergehend an roten
Ampeln, Kreuzungen etc. angehalten wird. Wird das Fahrzeug über einen längeren
Zeitraum angehalten, schalten Sie den Motor vollständig aus.
■ Warnsummer des Stop & Start-Systems
Wenn der Motor durch das Stop & Start-System angehalten wurde und einer der fol-
genden Vorgänge durchgeführt wird, ertönt ein Summer und die Kontrollleuchte für
das Stop & Start-System blinkt (Multidrive) oder es ertönt ein Summer (Schaltge-
triebe). Dies weist darauf hin, dass der Motor nur vom Stop & Start-System angehalten
und nicht vollständig ausgeschaltet wurde.
Fahrzeuge mit Multidrive
Die Fahrertür wird geöffnet, während der Schalthebel in der Stellung D oder M steht.
Fahrzeuge mit Schaltgetriebe
Der Schalthebel wird ohne Betätigen des Kupplungspedals in eine andere Stellung
als N geschaltet.

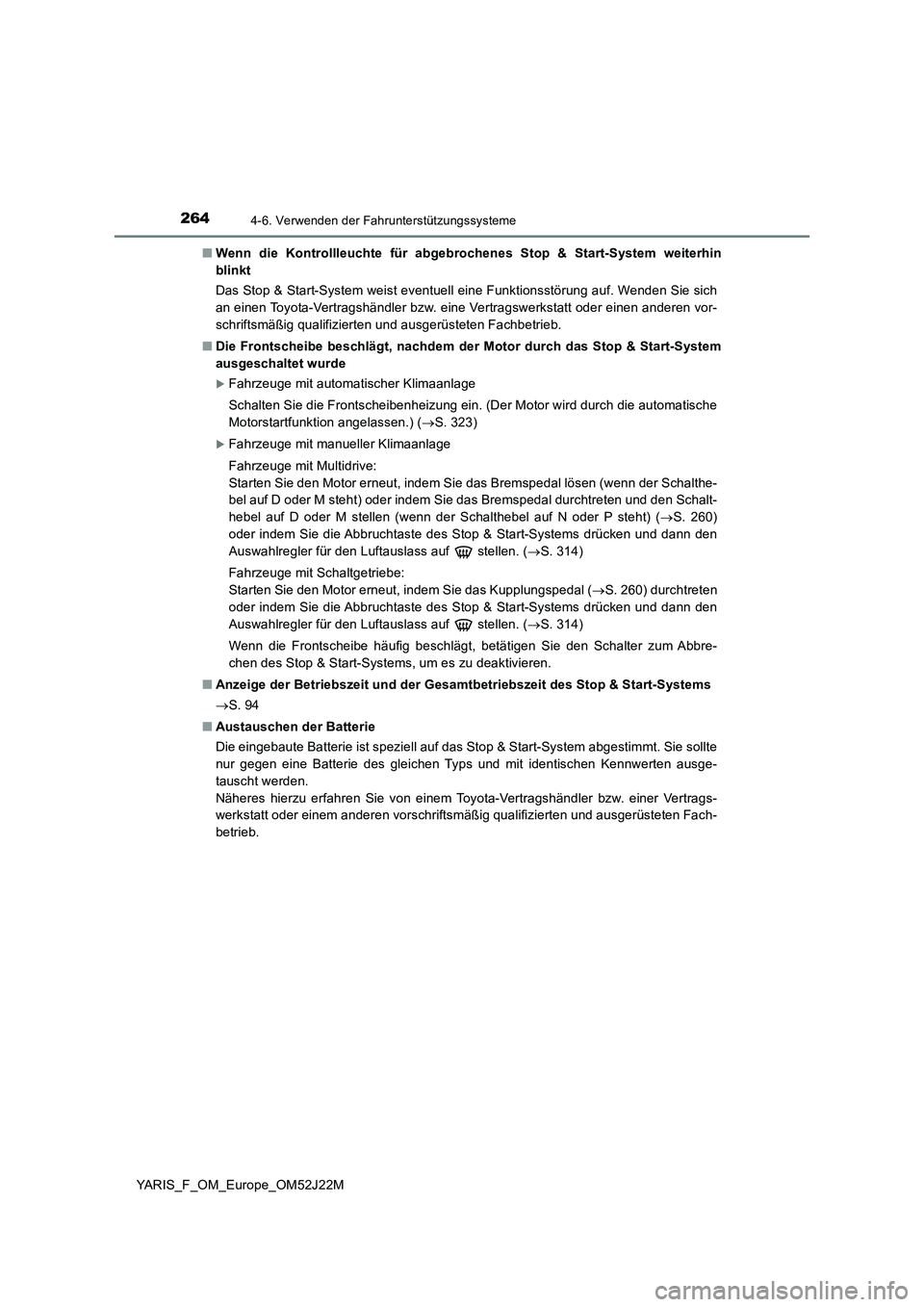

2644-6. Verwenden der Fahrunterstützungssysteme
YARIS_F_OM_Europe_OM52J22M
■ Wenn die Kontrollleuchte für abgebrochenes Stop & Start-System weiterhin
blinkt
Das Stop & Start-System weist eventuell eine Funktionsstörung auf. Wenden Sie sich
an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
■ Die Frontscheibe beschlägt, nachdem der Motor durch das Stop & Start-System
ausgeschaltet wurde
Fahrzeuge mit automatischer Klimaanlage
Schalten Sie die Frontscheibenheizung ein. (Der Motor wird durch die automatische
Motorstartfunktion angelassen.) ( S. 323)
Fahrzeuge mit manueller Klimaanlage
Fahrzeuge mit Multidrive:
Starten Sie den Motor erneut, indem Sie das Bremspedal lösen (wenn der Schalthe-
bel auf D oder M steht) oder indem Sie das Bremspedal durchtreten und den Schalt-
hebel auf D oder M stellen (wenn der Schalthebel auf N oder P steht) ( S. 260)
oder indem Sie die Abbruchtaste des Stop & Start-Systems drücken und dann den
Auswahlregler für den Luftauslass auf stellen. ( S. 314)
Fahrzeuge mit Schaltgetriebe:
Starten Sie den Motor erneut, indem Sie das Kupplungspedal ( S. 260) durchtreten
oder indem Sie die Abbruchtaste des Stop & Start-Systems drücken und dann den
Auswahlregler für den Luftauslass auf stellen. ( S. 314)
Wenn die Frontscheibe häufig beschlägt, betätigen Sie den Schalter zum Abbre-
chen des Stop & Start-Systems, um es zu deaktivieren.
■ Anzeige der Betriebszeit und der Gesamtbetriebszeit des Stop & Start-Systems
 S. 94
■ Austauschen der Batterie
Die eingebaute Batterie ist speziell auf das Stop & Start-System abgestimmt. Sie sollte
nur gegen eine Batterie des gleichen Typs und mit identischen Kennwerten ausge-
tauscht werden.
Näheres hierzu erfahren Sie von einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fach-
betrieb.

2654-6. Verwenden der Fahrunterstützungssysteme
4
Fahren
YARIS_F_OM_Europe_OM52J22M

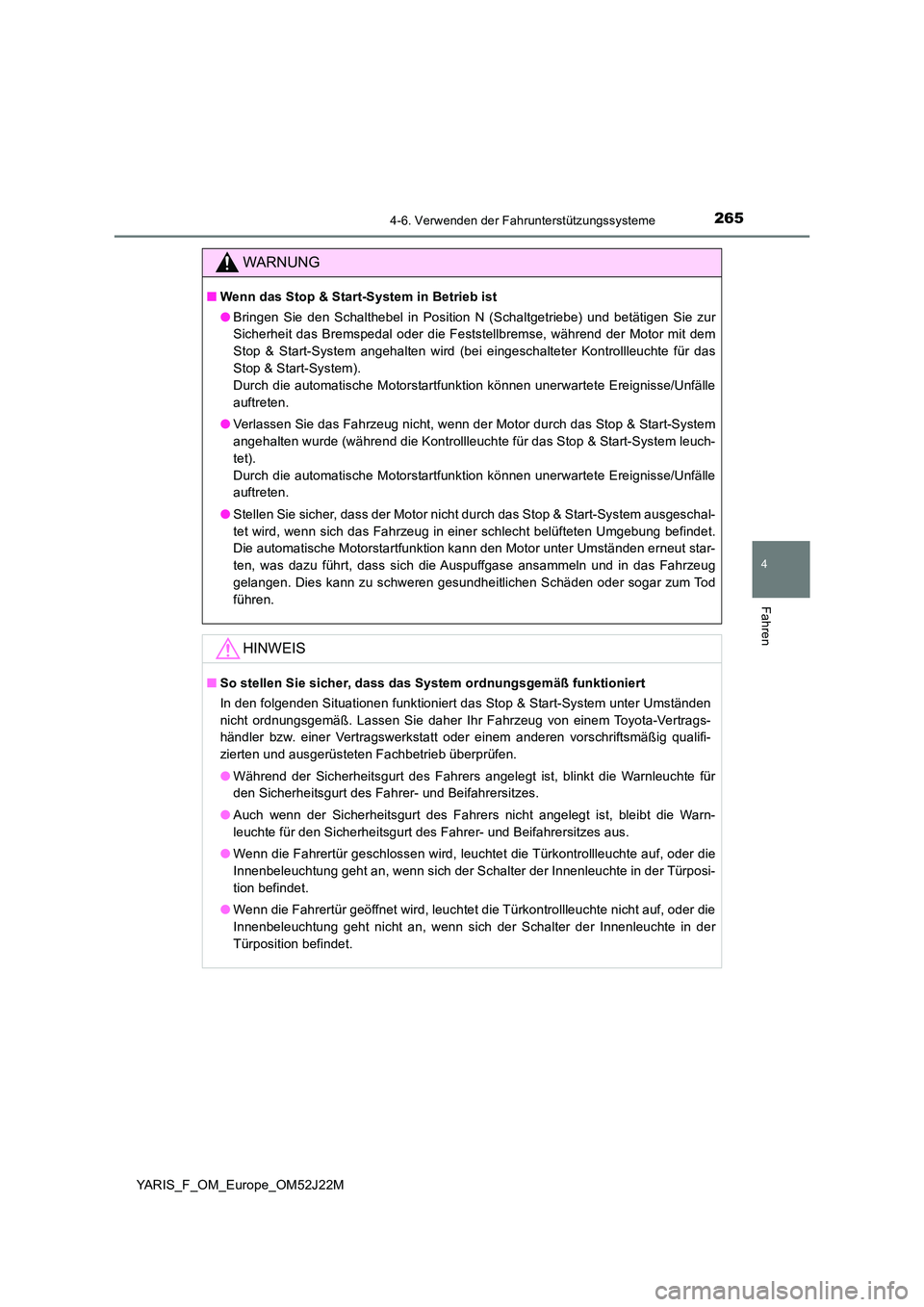

WARNUNG
■Wenn das Stop & Start-System in Betrieb ist
● Bringen Sie den Schalthebel in Position N (Schaltgetriebe) und betätigen Sie zur
Sicherheit das Bremspedal oder die Feststellbremse, während der Motor mit dem
Stop & Start-System angehalten wird (bei eingeschalteter Kontrollleuchte für das
Stop & Start-System).
Durch die automatische Motorstartfunktion können unerwartete Ereignisse/Unfälle
auftreten.
● Verlassen Sie das Fahrzeug nicht, wenn der Motor durch das Stop & Start-System
angehalten wurde (während die Kontrollleuchte für das Stop & Start-System leuch-
tet).
Durch die automatische Motorstartfunktion können unerwartete Ereignisse/Unfälle
auftreten.
● Stellen Sie sicher, dass der Motor nicht durch das Stop & Start-System ausgeschal-
tet wird, wenn sich das Fahrzeug in einer schlecht belüfteten Umgebung befindet.
Die automatische Motorstartfunktion kann den Motor unter Umständen erneut star-
ten, was dazu führt, dass sich die Auspuffgase ansammeln und in das Fahrzeug
gelangen. Dies kann zu schweren gesundheitlichen Schäden oder sogar zum Tod
führen.
HINWEIS
■ So stellen Sie sicher, dass das System ordnungsgemäß funktioniert
In den folgenden Situationen funktioniert das Stop & Start-System unter Umständen
nicht ordnungsgemäß. Lassen Sie daher Ihr Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifi-
zierten und ausgerüsteten Fachbetrieb überprüfen.
● Während der Sicherheitsgurt des Fahrers angelegt ist, blinkt die Warnleuchte für
den Sicherheitsgurt des Fahrer- und Beifahrersitzes.
● Auch wenn der Sicherheitsgurt des Fahrers nicht angelegt ist, bleibt die Warn-
leuchte für den Sicherheitsgurt des Fahrer- und Beifahrersitzes aus.
● Wenn die Fahrertür geschlossen wird, leuchtet die Türkontrollleuchte auf, oder die
Innenbeleuchtung geht an, wenn sich der Schalter der Innenleuchte in der Türposi-
tion befindet.
● Wenn die Fahrertür geöffnet wird, leuchtet die Türkontrollleuchte nicht auf, oder die
Innenbeleuchtung geht nicht an, wenn sich der Schalter der Innenleuchte in der
Türposition befindet.

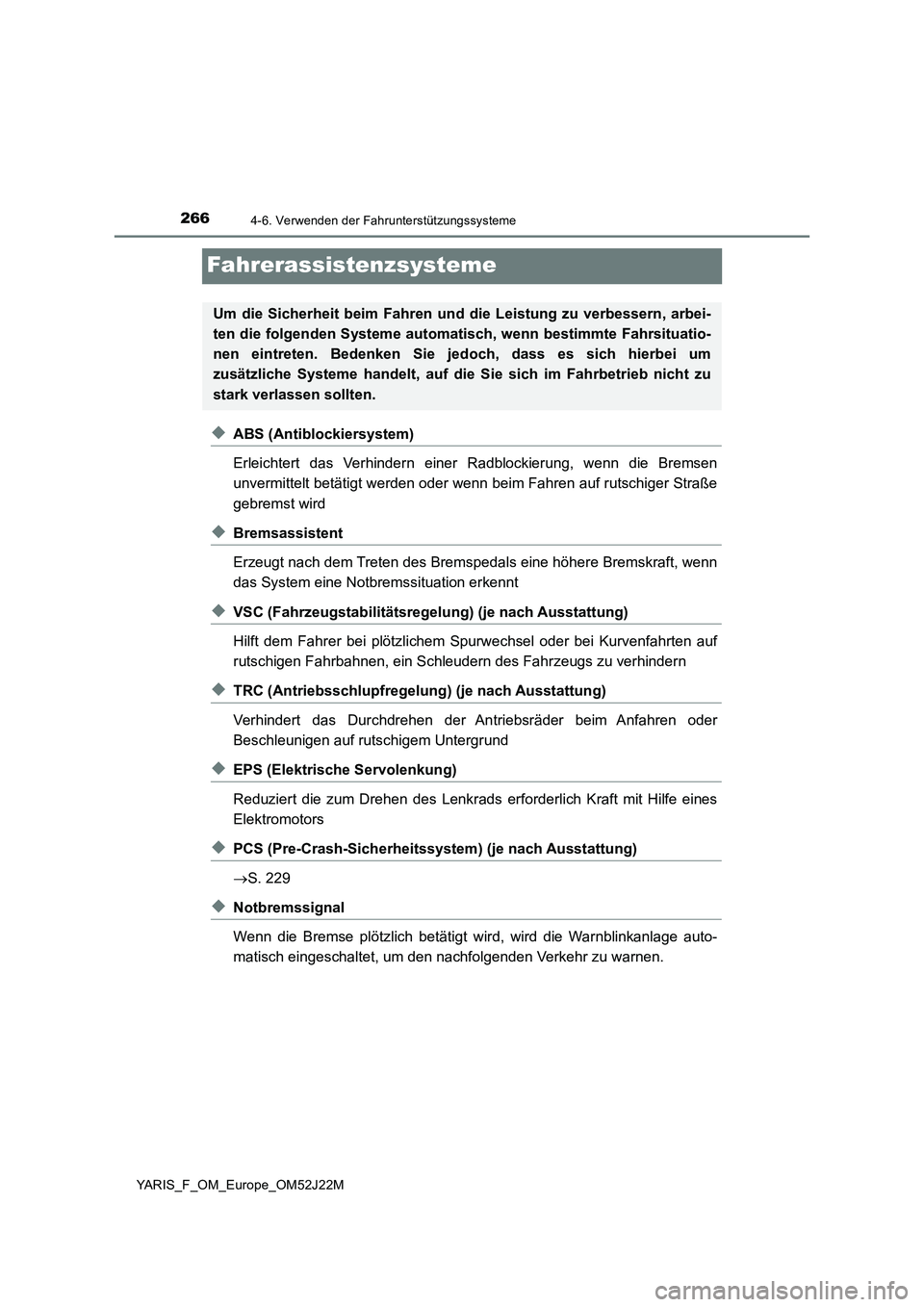

2664-6. Verwenden der Fahrunterstützungssysteme
YARIS_F_OM_Europe_OM52J22M
Fahrerassistenzsysteme
◆ABS (Antiblockiersystem)
Erleichtert das Verhindern einer Radblockierung, wenn die Bremsen
unvermittelt betätigt werden oder wenn beim Fahren auf rutschiger Straße
gebremst wird
◆Bremsassistent
Erzeugt nach dem Treten des Bremspedals eine höhere Bremskraft, wenn
das System eine Notbremssituation erkennt
◆VSC (Fahrzeugstabilitätsregelung) (je nach Ausstattung)
Hilft dem Fahrer bei plötzlichem Spurwechsel oder bei Kurvenfahrten auf
rutschigen Fahrbahnen, ein Schleudern des Fahrzeugs zu verhindern
◆TRC (Antriebsschlupfregelung) (je nach Ausstattung)
Verhindert das Durchdrehen der An triebsräder beim Anfahren oder
Beschleunigen auf rutschigem Untergrund
◆EPS (Elektrische Servolenkung)
Reduziert die zum Drehen des Lenkrads erforderlich Kraft mit Hilfe eines
Elektromotors
◆PCS (Pre-Crash-Sicherheitssystem) (je nach Ausstattung)
 S. 229
◆Notbremssignal
Wenn die Bremse plötzlich betätigt wird, wird die Warnblinkanlage auto-
matisch eingeschaltet, um den nachfolgenden Verkehr zu warnen.
Um die Sicherheit beim Fahren und die Leistung zu verbessern, arbei-
ten die folgenden Systeme automati sch, wenn bestimmte Fahrsituatio-
nen eintreten. Bedenken Sie jedoch, dass es sich hierbei um
zusätzliche Systeme handelt, auf di e Sie sich im Fahrbetrieb nicht zu
stark verlassen sollten.

2674-6. Verwenden der Fahrunterstützungssysteme
4
Fahren
YARIS_F_OM_Europe_OM52J22M

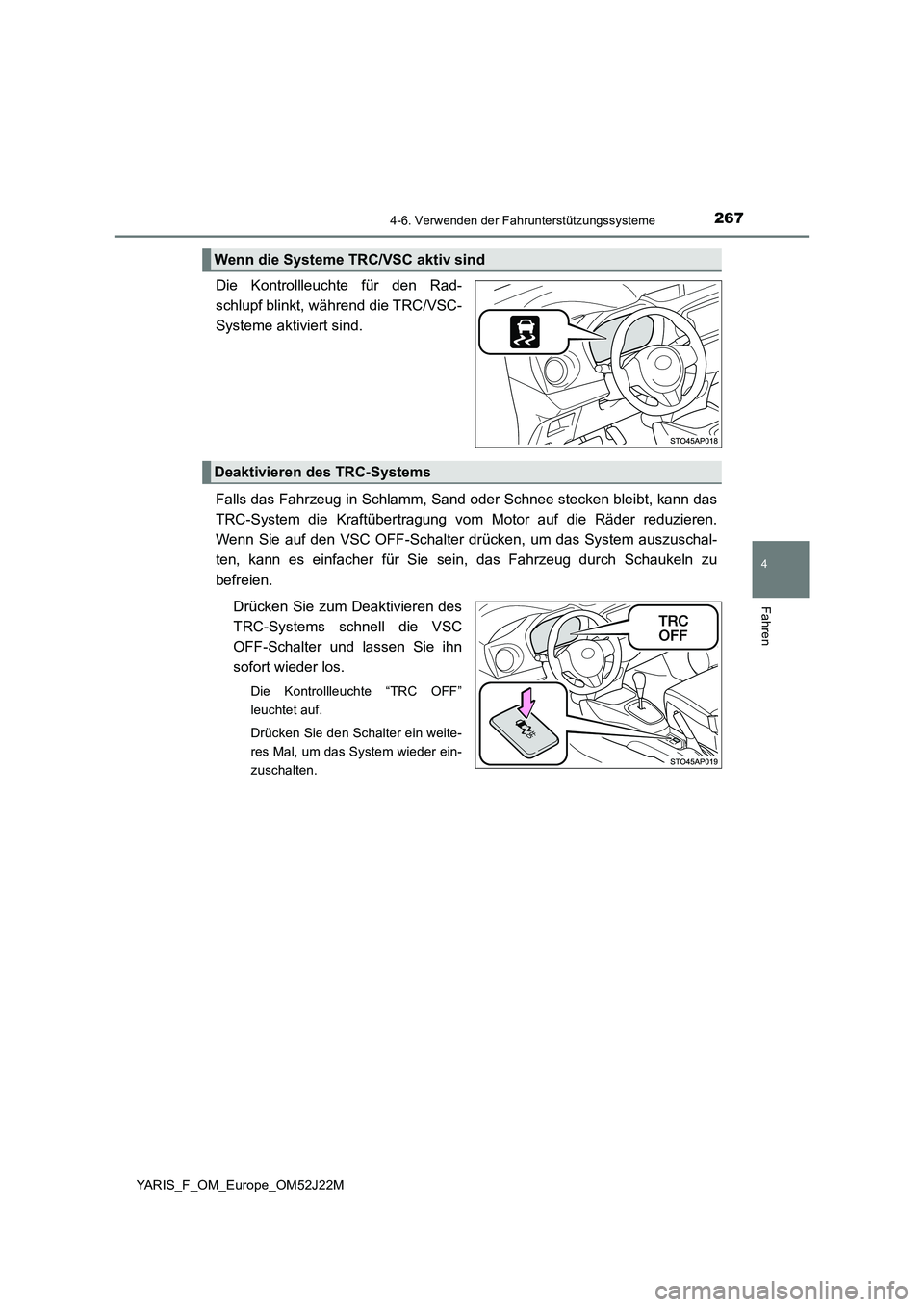

Die Kontrollleuchte für den Rad-
schlupf blinkt, während die TRC/VSC-
Systeme aktiviert sind.
Falls das Fahrzeug in Schlamm, Sand oder Schnee stecken bleibt, kann das
TRC-System die Kraftübertragung vom Motor auf die Räder reduzieren.
Wenn Sie auf den VSC OFF-Schalter drücken, um das System auszuschal-
ten, kann es einfacher für Sie sein, das Fahrzeug durch Schaukeln zu
befreien.
Drücken Sie zum Deaktivieren des
TRC-Systems schnell die VSC
OFF-Schalter und lassen Sie ihn
sofort wieder los.
Die Kontrollleuchte “TRC OFF”
leuchtet auf.
Drücken Sie den Schalter ein weite-
res Mal, um das System wieder ein-
zuschalten.
Wenn die Systeme TRC/VSC aktiv sind
Deaktivieren des TRC-Systems

2684-6. Verwenden der Fahrunterstützungssysteme
YARIS_F_OM_Europe_OM52J22M

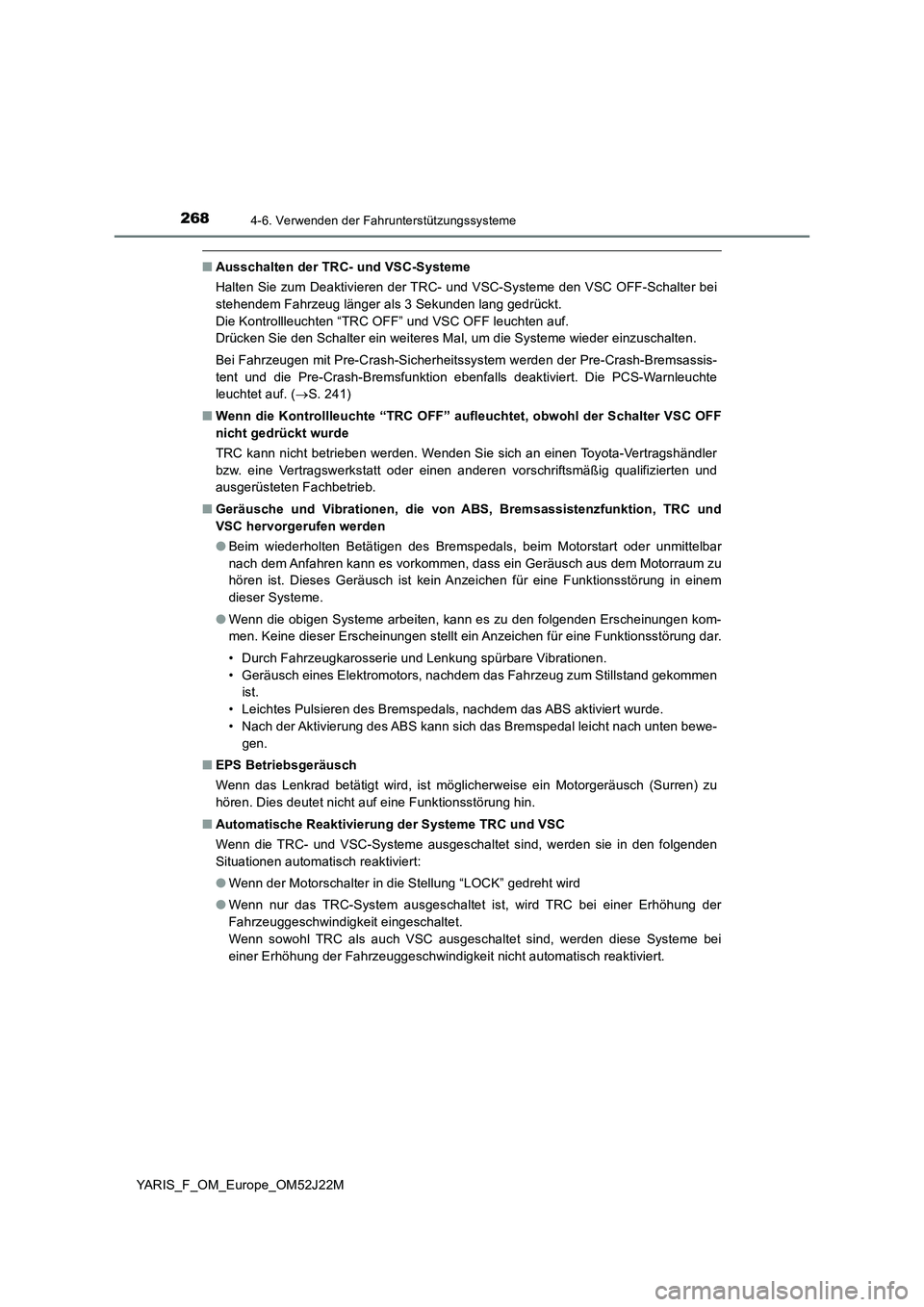

■Ausschalten der TRC- und VSC-Systeme
Halten Sie zum Deaktivieren der TRC- und VSC-Systeme den VSC OFF-Schalter bei
stehendem Fahrzeug länger als 3 Sekunden lang gedrückt.
Die Kontrollleuchten “TRC OFF” und VSC OFF leuchten auf.
Drücken Sie den Schalter ein weiteres Mal, um die Systeme wieder einzuschalten.
Bei Fahrzeugen mit Pre-Crash-Sicherheitssystem werden der Pre-Crash-Bremsassis-
tent und die Pre-Crash-Bremsfunktion ebenfalls deaktiviert. Die PCS-Warnleuchte
leuchtet auf. ( S. 241)
■ Wenn die Kontrollleuchte “TRC OFF” aufleuchtet, obwohl der Schalter VSC OFF
nicht gedrückt wurde
TRC kann nicht betrieben werden. Wenden Sie sich an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb.
■ Geräusche und Vibrationen, die von ABS, Bremsassistenzfunktion, TRC und
VSC hervorgerufen werden
● Beim wiederholten Betätigen des Bremspedals, beim Motorstart oder unmittelbar
nach dem Anfahren kann es vorkommen, dass ein Geräusch aus dem Motorraum zu
hören ist. Dieses Geräusch ist kein Anzeichen für eine Funktionsstörung in einem
dieser Systeme.
● Wenn die obigen Systeme arbeiten, kann es zu den folgenden Erscheinungen kom-
men. Keine dieser Erscheinungen stellt ein Anzeichen für eine Funktionsstörung dar.
• Durch Fahrzeugkarosserie und Lenkung spürbare Vibrationen.
• Geräusch eines Elektromotors, nachdem das Fahrzeug zum Stillstand gekommen
ist.
• Leichtes Pulsieren des Bremspedals, nachdem das ABS aktiviert wurde.
• Nach der Aktivierung des ABS kann sich das Bremspedal leicht nach unten bewe-
gen.
■ EPS Betriebsgeräusch
Wenn das Lenkrad betätigt wird, ist möglicherweise ein Motorgeräusch (Surren) zu
hören. Dies deutet nicht auf eine Funktionsstörung hin.
■ Automatische Reaktivierung der Systeme TRC und VSC
Wenn die TRC- und VSC-Systeme ausgeschaltet sind, werden sie in den folgenden
Situationen automatisch reaktiviert:
● Wenn der Motorschalter in die Stellung “LOCK” gedreht wird
● Wenn nur das TRC-System ausgeschaltet ist, wird TRC bei einer Erhöhung der
Fahrzeuggeschwindigkeit eingeschaltet.
Wenn sowohl TRC als auch VSC ausgeschaltet sind, werden diese Systeme bei
einer Erhöhung der Fahrzeuggeschwindigkeit nicht automatisch reaktiviert.

2694-6. Verwenden der Fahrunterstützungssysteme
4
Fahren
YARIS_F_OM_Europe_OM52J22M

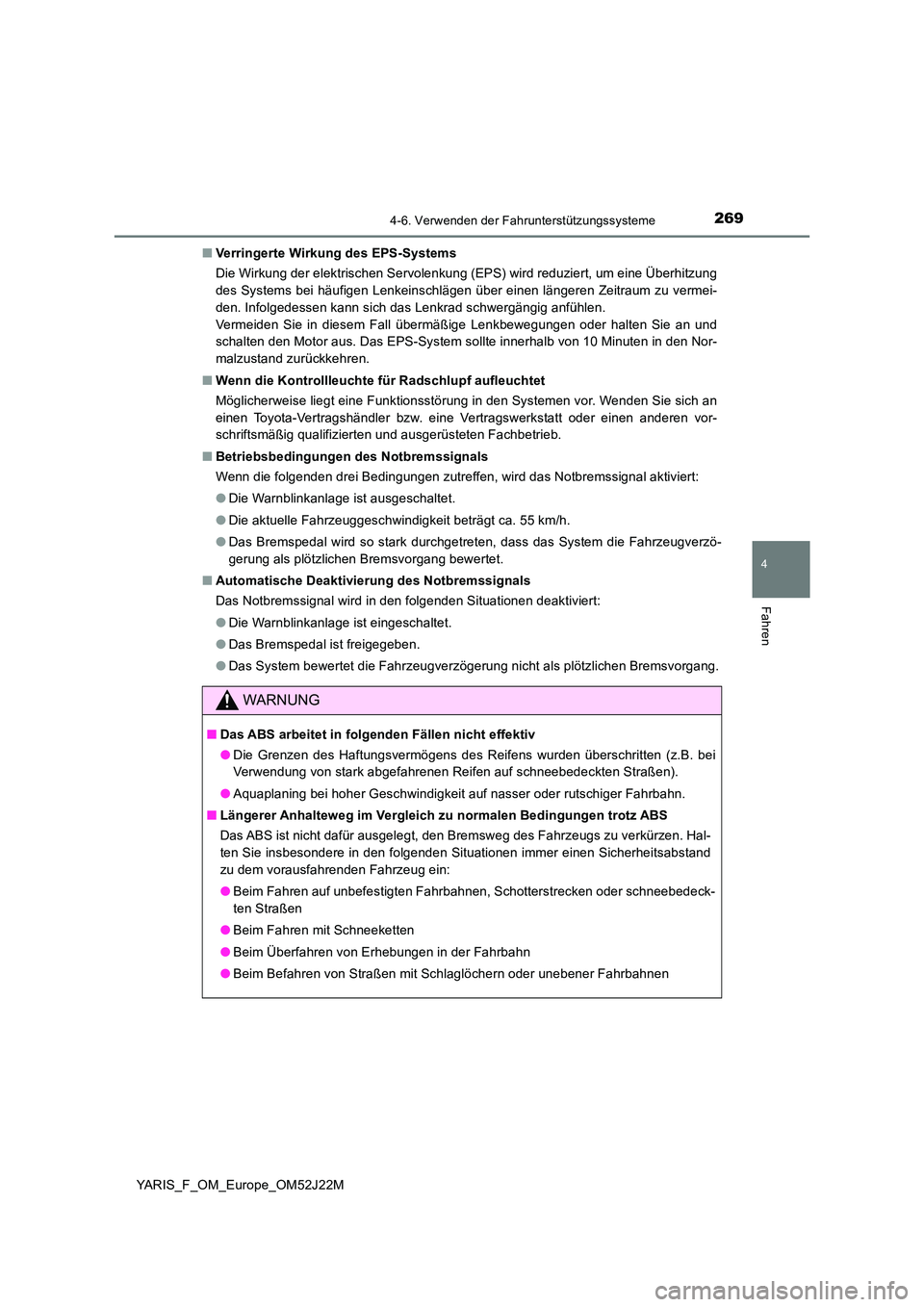

■ Verringerte Wirkung des EPS-Systems
Die Wirkung der elektrischen Servolenkung (EPS) wird reduziert, um eine Überhitzung
des Systems bei häufigen Lenkeinschlägen über einen längeren Zeitraum zu vermei-
den. Infolgedessen kann sich das Lenkrad schwergängig anfühlen.
Vermeiden Sie in diesem Fall übermäßige Lenkbewegungen oder halten Sie an und
schalten den Motor aus. Das EPS-System sollte innerhalb von 10 Minuten in den Nor-
malzustand zurückkehren.
■ Wenn die Kontrollleuchte für Radschlupf aufleuchtet
Möglicherweise liegt eine Funktionsstörung in den Systemen vor. Wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
■ Betriebsbedingungen des Notbremssignals
Wenn die folgenden drei Bedingungen zutreffen, wird das Notbremssignal aktiviert:
● Die Warnblinkanlage ist ausgeschaltet.
● Die aktuelle Fahrzeuggeschwindigkeit beträgt ca. 55 km/h.
● Das Bremspedal wird so stark durchgetreten, dass das System die Fahrzeugverzö-
gerung als plötzlichen Bremsvorgang bewertet.
■ Automatische Deaktivierung des Notbremssignals
Das Notbremssignal wird in den folgenden Situationen deaktiviert:
● Die Warnblinkanlage ist eingeschaltet.
● Das Bremspedal ist freigegeben.
● Das System bewertet die Fahrzeugverzögerung nicht als plötzlichen Bremsvorgang.
WARNUNG
■Das ABS arbeitet in folgenden Fällen nicht effektiv
● Die Grenzen des Haftungsvermögens des Reifens wurden überschritten (z.B. bei
Verwendung von stark abgefahrenen Reifen auf schneebedeckten Straßen).
● Aquaplaning bei hoher Geschwindigkeit auf nasser oder rutschiger Fahrbahn.
■ Längerer Anhalteweg im Vergleich zu normalen Bedingungen trotz ABS
Das ABS ist nicht dafür ausgelegt, den Bremsweg des Fahrzeugs zu verkürzen. Hal-
ten Sie insbesondere in den folgenden Situationen immer einen Sicherheitsabstand
zu dem vorausfahrenden Fahrzeug ein:
● Beim Fahren auf unbefestigten Fahrbahnen, Schotterstrecken oder schneebedeck-
ten Straßen
● Beim Fahren mit Schneeketten
● Beim Überfahren von Erhebungen in der Fahrbahn
● Beim Befahren von Straßen mit Schlaglöchern oder unebener Fahrbahnen

2704-6. Verwenden der Fahrunterstützungssysteme
YARIS_F_OM_Europe_OM52J22M

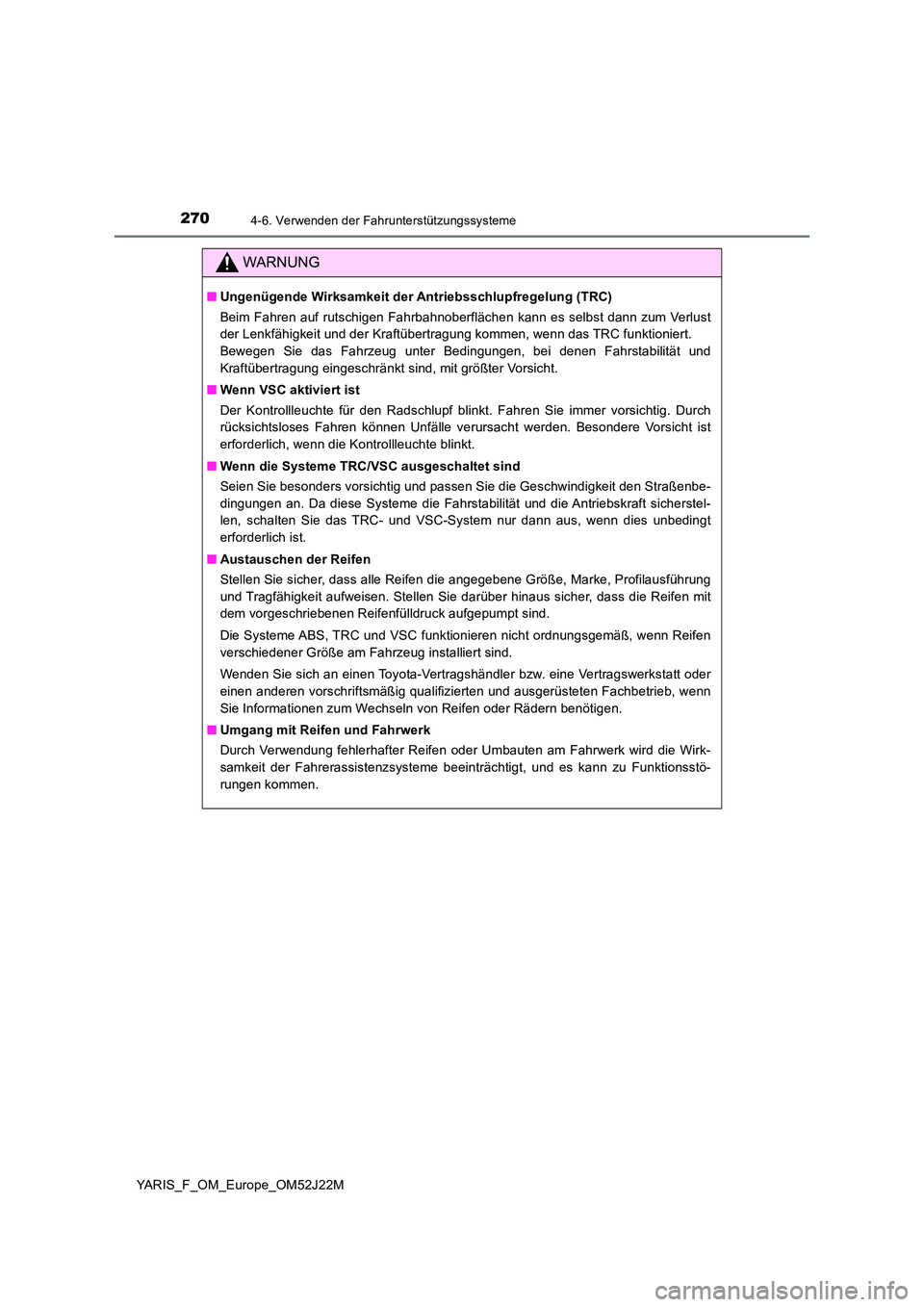

WARNUNG
■Ungenügende Wirksamkeit der Antriebsschlupfregelung (TRC)
Beim Fahren auf rutschigen Fahrbahnoberflächen kann es selbst dann zum Verlust
der Lenkfähigkeit und der Kraftübertragung kommen, wenn das TRC funktioniert.
Bewegen Sie das Fahrzeug unter Bedingungen, bei denen Fahrstabilität und
Kraftübertragung eingeschränkt sind, mit größter Vorsicht.
■ Wenn VSC aktiviert ist
Der Kontrollleuchte für den Radschlupf blinkt. Fahren Sie immer vorsichtig. Durch
rücksichtsloses Fahren können Unfälle verursacht werden. Besondere Vorsicht ist
erforderlich, wenn die Kontrollleuchte blinkt.
■ Wenn die Systeme TRC/VSC ausgeschaltet sind
Seien Sie besonders vorsichtig und passen Sie die Geschwindigkeit den Straßenbe-
dingungen an. Da diese Systeme die Fahrstabilität und die Antriebskraft sicherstel-
len, schalten Sie das TRC- und VSC-System nur dann aus, wenn dies unbedingt
erforderlich ist.
■ Austauschen der Reifen
Stellen Sie sicher, dass alle Reifen die angegebene Größe, Marke, Profilausführung
und Tragfähigkeit aufweisen. Stellen Sie darüber hinaus sicher, dass die Reifen mit
dem vorgeschriebenen Reifenfülldruck aufgepumpt sind.
Die Systeme ABS, TRC und VSC funktionieren nicht ordnungsgemäß, wenn Reifen
verschiedener Größe am Fahrzeug installiert sind.
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb, wenn
Sie Informationen zum Wechseln von Reifen oder Rädern benötigen.
■ Umgang mit Reifen und Fahrwerk
Durch Verwendung fehlerhafter Reifen oder Umbauten am Fahrwerk wird die Wirk-
samkeit der Fahrerassistenzsysteme beeinträchtigt, und es kann zu Funktionsstö-
rungen kommen.
