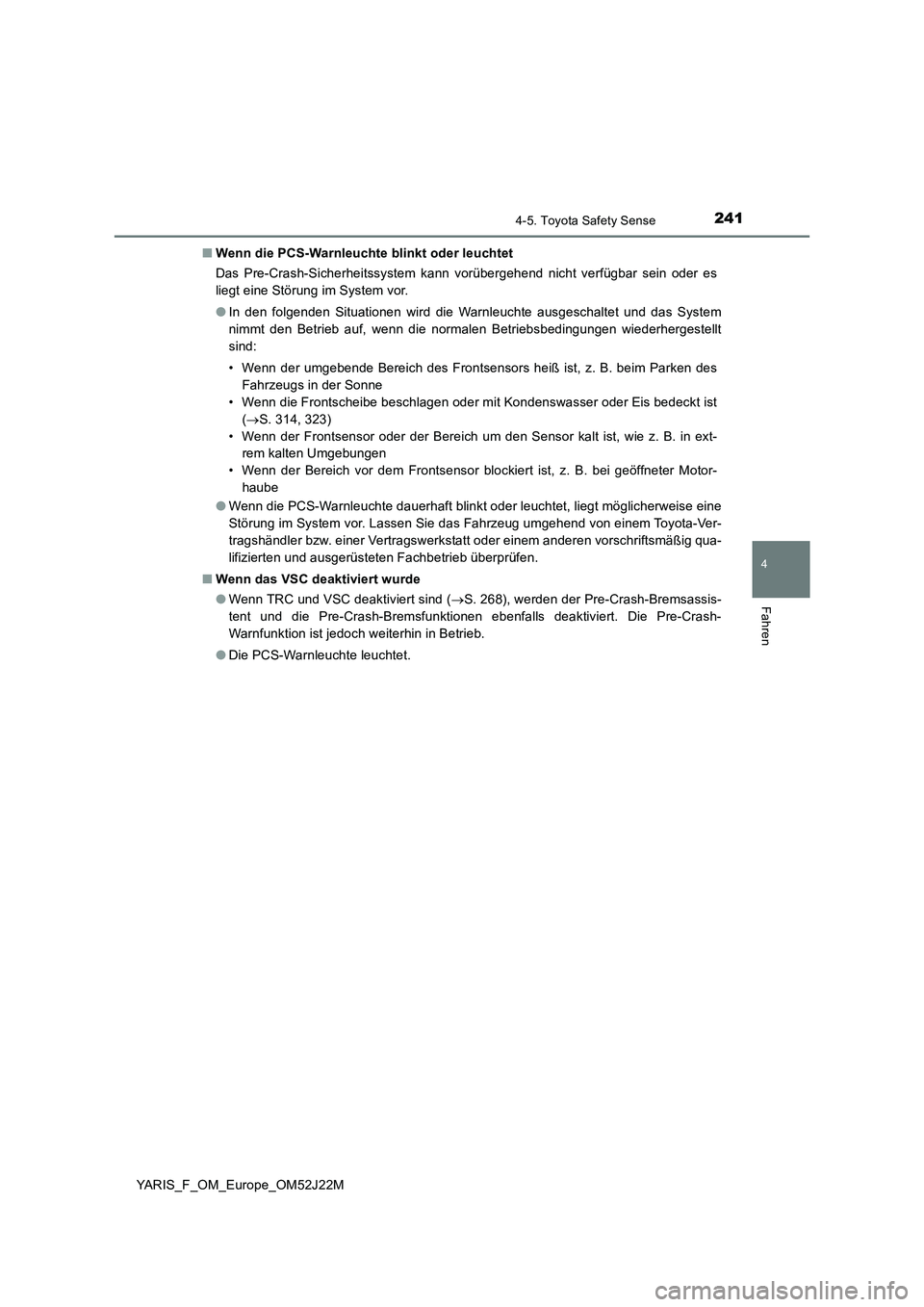

2414-5. Toyota Safety Sense
4
Fahren
YARIS_F_OM_Europe_OM52J22M
■ Wenn die PCS-Warnleuchte blinkt oder leuchtet
Das Pre-Crash-Sicherheitssystem kann vorübergehend nicht verfügbar sein oder es
liegt eine Störung im System vor.
● In den folgenden Situationen wird die Warnleuchte ausgeschaltet und das System
nimmt den Betrieb auf, wenn die normalen Betriebsbedingungen wiederhergestellt
sind:
• Wenn der umgebende Bereich des Frontsensors heiß ist, z. B. beim Parken des
Fahrzeugs in der Sonne
• Wenn die Frontscheibe beschlagen oder mit Kondenswasser oder Eis bedeckt ist
( S. 314, 323)
• Wenn der Frontsensor oder der Bereich um den Sensor kalt ist, wie z. B. in ext-
rem kalten Umgebungen
• Wenn der Bereich vor dem Frontsensor blockiert ist, z. B. bei geöffneter Motor-
haube
● Wenn die PCS-Warnleuchte dauerhaft blinkt oder leuchtet, liegt möglicherweise eine
Störung im System vor. Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qua-
lifizierten und ausgerüsteten Fachbetrieb überprüfen.
■ Wenn das VSC deaktiviert wurde
● Wenn TRC und VSC deaktiviert sind (S. 268), werden der Pre-Crash-Bremsassis-
tent und die Pre-Crash-Bremsfunktionen ebenfalls deaktiviert. Die Pre-Crash-
Warnfunktion ist jedoch weiterhin in Betrieb.
● Die PCS-Warnleuchte leuchtet.

2424-5. Toyota Safety Sense
YARIS_F_OM_Europe_OM52J22M

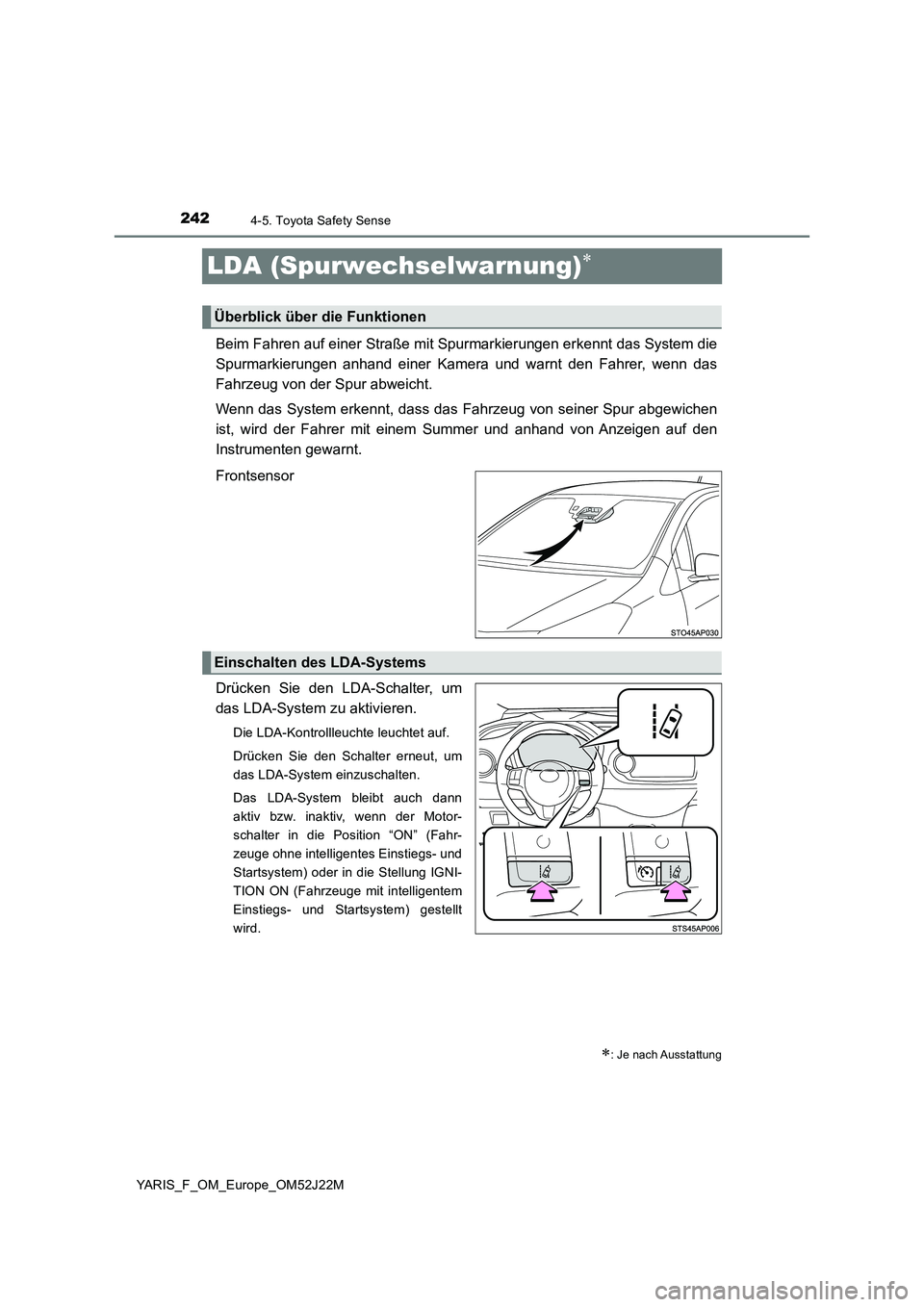

LDA (Spurwechselwarnung)
Beim Fahren auf einer Straße mit Spurmarkierungen erkennt das System die
Spurmarkierungen anhand einer Kamera und warnt den Fahrer, wenn das
Fahrzeug von der Spur abweicht.
Wenn das System erkennt, dass das Fahrzeug von seiner Spur abgewichen
ist, wird der Fahrer mit einem Summer und anhand von Anzeigen auf den
Instrumenten gewarnt.
Frontsensor
Drücken Sie den LDA-Schalter, um
das LDA-System zu aktivieren.
Die LDA-Kontrollleuchte leuchtet auf.
Drücken Sie den Schalter erneut, um
das LDA-System einzuschalten.
Das LDA-System bleibt auch dann
aktiv bzw. inaktiv, wenn der Motor-
schalter in die Position “ON” (Fahr-
zeuge ohne intelligentes Einstiegs- und
Startsystem) oder in die Stellung IGNI-
TION ON (Fahrzeuge mit intelligentem
Einstiegs- und Startsystem) gestellt
wird.
: Je nach Ausstattung
Überblick über die Funktionen
Einschalten des LDA-Systems

2434-5. Toyota Safety Sense
4
Fahren
YARIS_F_OM_Europe_OM52J22M

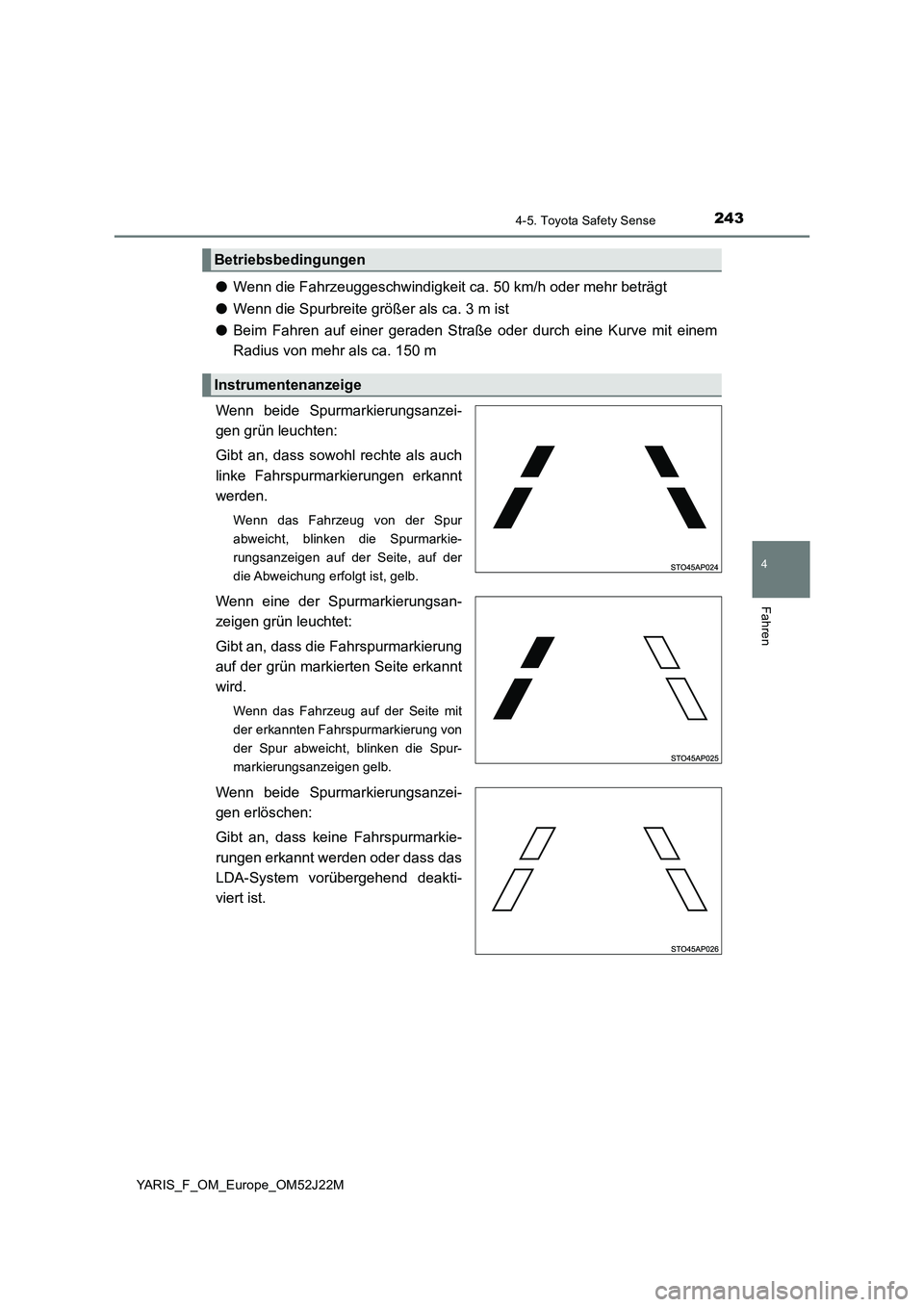

●Wenn die Fahrzeuggeschwindigkeit ca. 50 km/h oder mehr beträgt
● Wenn die Spurbreite größer als ca. 3 m ist
● Beim Fahren auf einer geraden Straße oder durch eine Kurve mit einem
Radius von mehr als ca. 150 m
Wenn beide Spurmarkierungsanzei-
gen grün leuchten:
Gibt an, dass sowohl rechte als auch
linke Fahrspurma rkierungen erkannt
werden.
Wenn das Fahrzeug von der Spur
abweicht, blinken die Spurmarkie-
rungsanzeigen auf der Seite, auf der
die Abweichung erfolgt ist, gelb.
Wenn eine der Spurmarkierungsan-
zeigen grün leuchtet:
Gibt an, dass die Fahrspurmarkierung
auf der grün markierten Seite erkannt
wird.
Wenn das Fahrzeug auf der Seite mit
der erkannten Fahrspurmarkierung von
der Spur abweicht, blinken die Spur-
markierungsanzeigen gelb.
Wenn beide Spurmarkierungsanzei-
gen erlöschen:
Gibt an, dass keine Fahrspurmarkie-
rungen erkannt werden oder dass das
LDA-System vorübergehend deakti-
viert ist.
Betriebsbedingungen
Instrumentenanzeige

2444-5. Toyota Safety Sense
YARIS_F_OM_Europe_OM52J22M

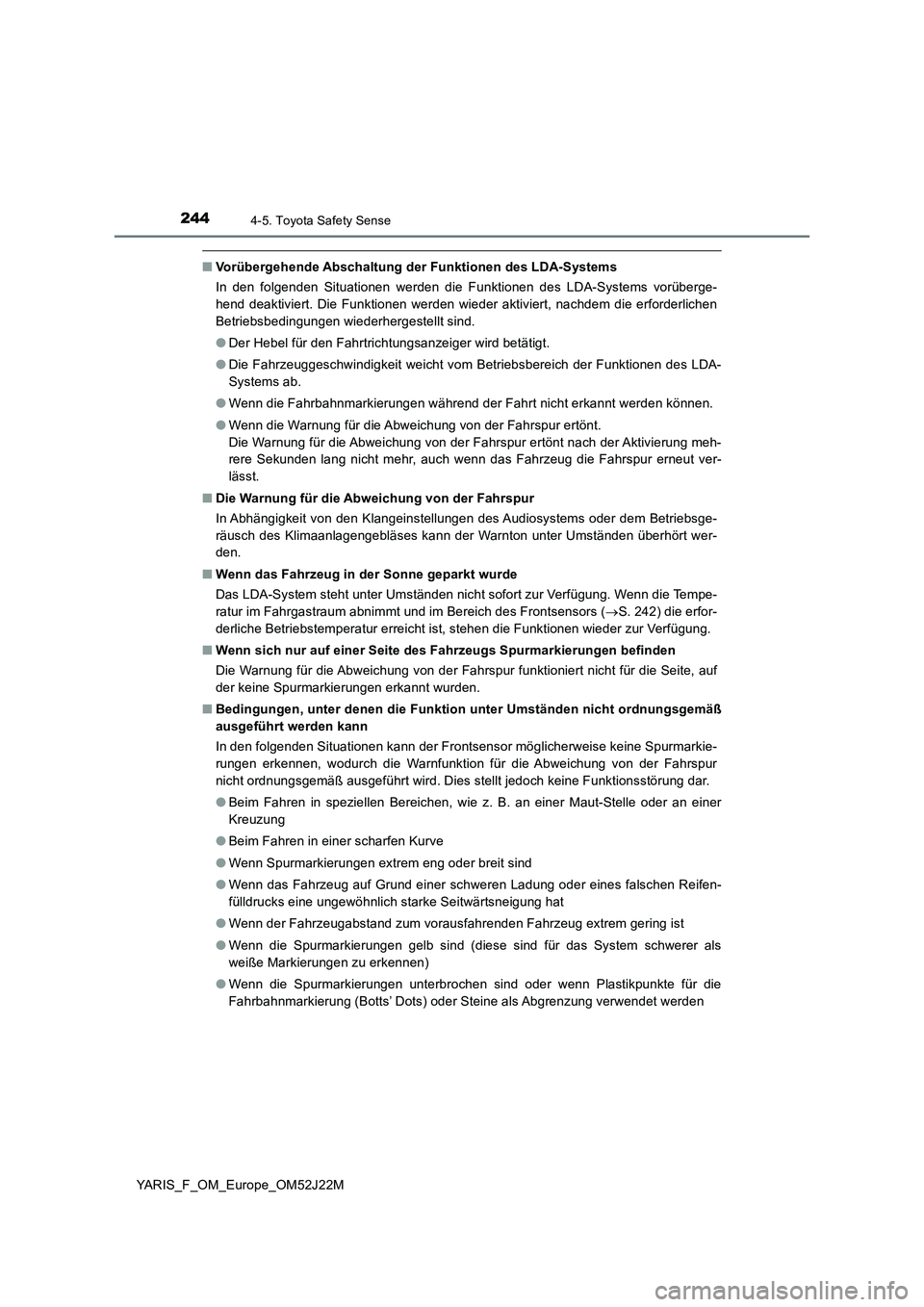

■Vorübergehende Abschaltung der Funktionen des LDA-Systems
In den folgenden Situationen werden die Funktionen des LDA-Systems vorüberge-
hend deaktiviert. Die Funktionen werden wieder aktiviert, nachdem die erforderlichen
Betriebsbedingungen wiederhergestellt sind.
● Der Hebel für den Fahrtrichtungsanzeiger wird betätigt.
● Die Fahrzeuggeschwindigkeit weicht vom Betriebsbereich der Funktionen des LDA-
Systems ab.
● Wenn die Fahrbahnmarkierungen während der Fahrt nicht erkannt werden können.
● Wenn die Warnung für die Abweichung von der Fahrspur ertönt.
Die Warnung für die Abweichung von der Fahrspur ertönt nach der Aktivierung meh-
rere Sekunden lang nicht mehr, auch wenn das Fahrzeug die Fahrspur erneut ver-
lässt.
■ Die Warnung für die Abweichung von der Fahrspur
In Abhängigkeit von den Klangeinstellungen des Audiosystems oder dem Betriebsge-
räusch des Klimaanlagengebläses kann der Warnton unter Umständen überhört wer-
den.
■ Wenn das Fahrzeug in der Sonne geparkt wurde
Das LDA-System steht unter Umständen nicht sofort zur Verfügung. Wenn die Tempe-
ratur im Fahrgastraum abnimmt und im Bereich des Frontsensors ( S. 242) die erfor-
derliche Betriebstemperatur erreicht ist, stehen die Funktionen wieder zur Verfügung.
■ Wenn sich nur auf einer Seite des Fahrzeugs Spurmarkierungen befinden
Die Warnung für die Abweichung von der Fahrspur funktioniert nicht für die Seite, auf
der keine Spurmarkierungen erkannt wurden.
■ Bedingungen, unter denen die Funktion unter Umständen nicht ordnungsgemäß
ausgeführt werden kann
In den folgenden Situationen kann der Frontsensor möglicherweise keine Spurmarkie-
rungen erkennen, wodurch die Warnfunktion für die Abweichung von der Fahrspur
nicht ordnungsgemäß ausgeführt wird. Dies stellt jedoch keine Funktionsstörung dar.
● Beim Fahren in speziellen Bereichen, wie z. B. an einer Maut-Stelle oder an einer
Kreuzung
● Beim Fahren in einer scharfen Kurve
● Wenn Spurmarkierungen extrem eng oder breit sind
● Wenn das Fahrzeug auf Grund einer schweren Ladung oder eines falschen Reifen-
fülldrucks eine ungewöhnlich starke Seitwärtsneigung hat
● Wenn der Fahrzeugabstand zum vorausfahrenden Fahrzeug extrem gering ist
● Wenn die Spurmarkierungen gelb sind (diese sind für das System schwerer als
weiße Markierungen zu erkennen)
● Wenn die Spurmarkierungen unterbrochen sind oder wenn Plastikpunkte für die
Fahrbahnmarkierung (Botts’ Dots) oder Steine als Abgrenzung verwendet werden

2454-5. Toyota Safety Sense
4
Fahren
YARIS_F_OM_Europe_OM52J22M

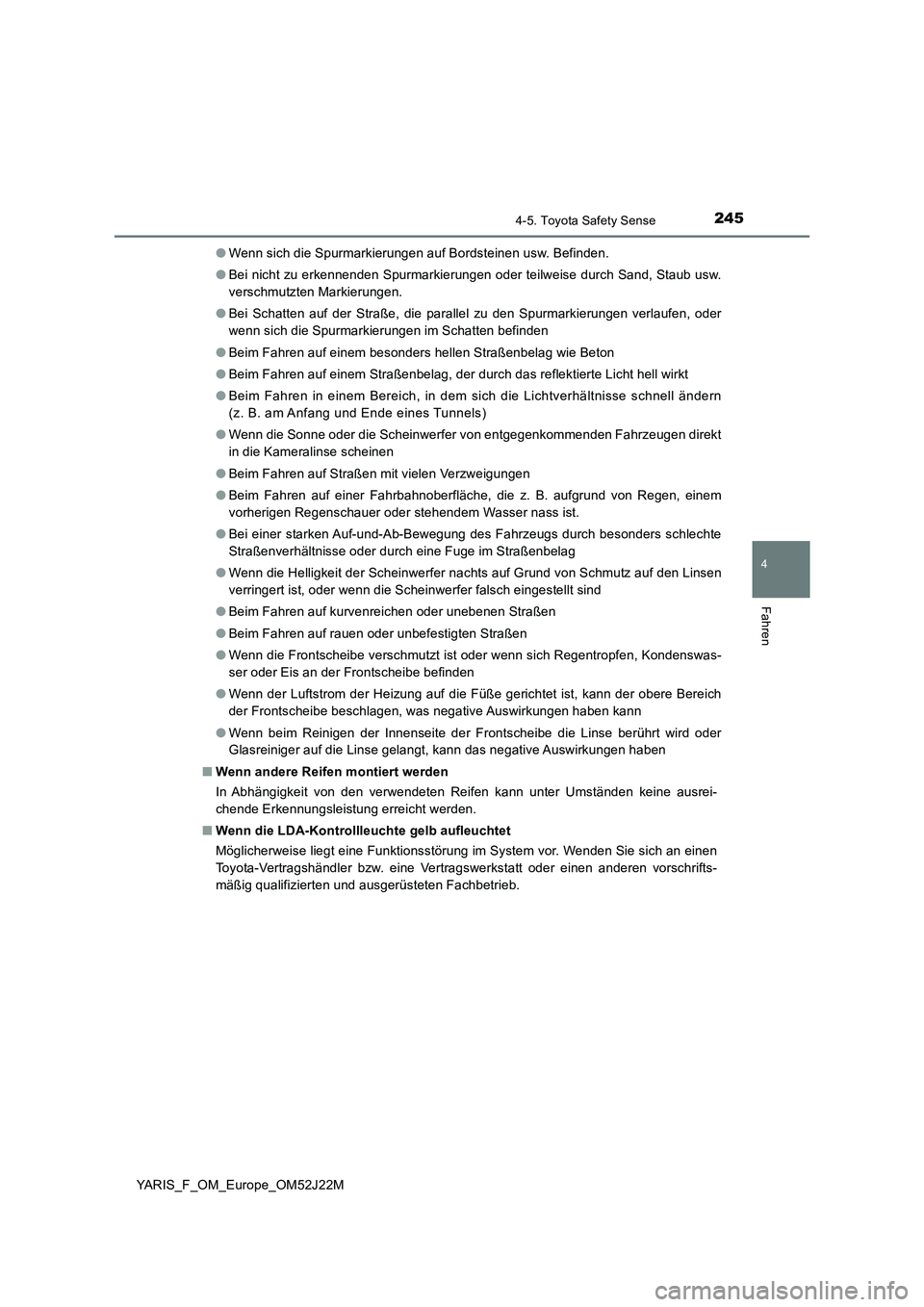

● Wenn sich die Spurmarkierungen auf Bordsteinen usw. Befinden.
● Bei nicht zu erkennenden Spurmarkierungen oder teilweise durch Sand, Staub usw.
verschmutzten Markierungen.
● Bei Schatten auf der Straße, die parallel zu den Spurmarkierungen verlaufen, oder
wenn sich die Spurmarkierungen im Schatten befinden
● Beim Fahren auf einem besonders hellen Straßenbelag wie Beton
● Beim Fahren auf einem Straßenbelag, der durch das reflektierte Licht hell wirkt
● Beim Fahren in einem Bereich, in dem sich die Lichtverhältnisse schnell ändern
(z. B. am Anfang und Ende eines Tunnels)
● Wenn die Sonne oder die Scheinwerfer von entgegenkommenden Fahrzeugen direkt
in die Kameralinse scheinen
● Beim Fahren auf Straßen mit vielen Verzweigungen
● Beim Fahren auf einer Fahrbahnoberfläche, die z. B. aufgrund von Regen, einem
vorherigen Regenschauer oder stehendem Wasser nass ist.
● Bei einer starken Auf-und-Ab-Bewegung des Fahrzeugs durch besonders schlechte
Straßenverhältnisse oder durch eine Fuge im Straßenbelag
● Wenn die Helligkeit der Scheinwerfer nachts auf Grund von Schmutz auf den Linsen
verringert ist, oder wenn die Scheinwerfer falsch eingestellt sind
● Beim Fahren auf kurvenreichen oder unebenen Straßen
● Beim Fahren auf rauen oder unbefestigten Straßen
● Wenn die Frontscheibe verschmutzt ist oder wenn sich Regentropfen, Kondenswas-
ser oder Eis an der Frontscheibe befinden
● Wenn der Luftstrom der Heizung auf die Füße gerichtet ist, kann der obere Bereich
der Frontscheibe beschlagen, was negative Auswirkungen haben kann
● Wenn beim Reinigen der Innenseite der Frontscheibe die Linse berührt wird oder
Glasreiniger auf die Linse gelangt, kann das negative Auswirkungen haben
■ Wenn andere Reifen montiert werden
In Abhängigkeit von den verwendeten Reifen kann unter Umständen keine ausrei-
chende Erkennungsleistung erreicht werden.
■ Wenn die LDA-Kontrollleuchte gelb aufleuchtet
Möglicherweise liegt eine Funktionsstörung im System vor. Wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb.

2464-5. Toyota Safety Sense
YARIS_F_OM_Europe_OM52J22M

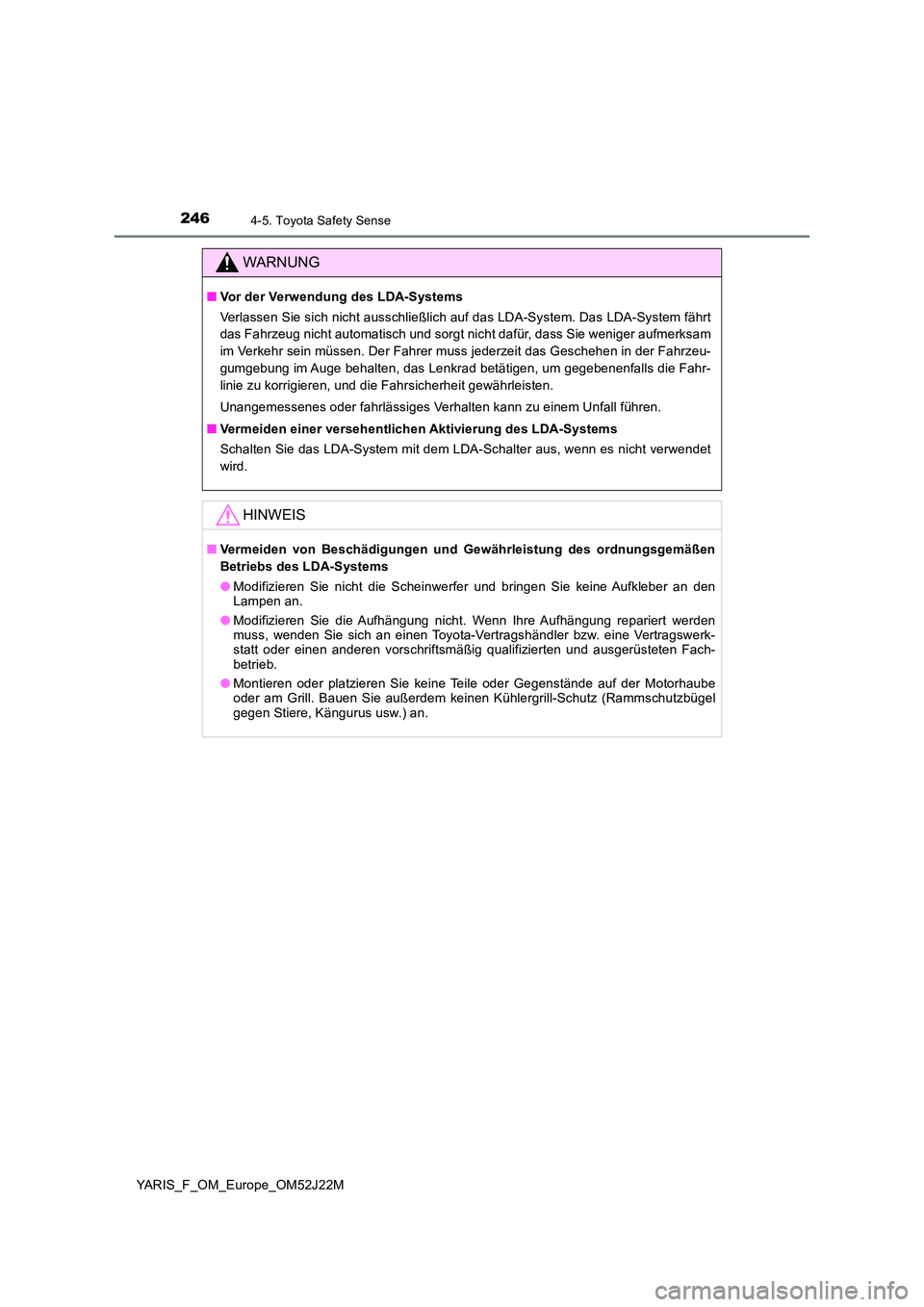

WARNUNG
■Vor der Verwendung des LDA-Systems
Verlassen Sie sich nicht ausschließlich auf das LDA-System. Das LDA-System fährt
das Fahrzeug nicht automatisch und sorgt nicht dafür, dass Sie weniger aufmerksam
im Verkehr sein müssen. Der Fahrer muss jederzeit das Geschehen in der Fahrzeu-
gumgebung im Auge behalten, das Lenkrad betätigen, um gegebenenfalls die Fahr-
linie zu korrigieren, und die Fahrsicherheit gewährleisten.
Unangemessenes oder fahrlässiges Verhalten kann zu einem Unfall führen.
■ Vermeiden einer versehentlichen Aktivierung des LDA-Systems
Schalten Sie das LDA-System mit dem LDA-Schalter aus, wenn es nicht verwendet
wird.
HINWEIS
■ Vermeiden von Beschädigungen und Gewährleistung des ordnungsgemäßen
Betriebs des LDA-Systems
● Modifizieren Sie nicht die Scheinwerfer und bringen Sie keine Aufkleber an den Lampen an.
● Modifizieren Sie die Aufhängung nicht. Wenn Ihre Aufhängung repariert werden muss, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerk-statt oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fach- betrieb.
● Montieren oder platzieren Sie keine Teile oder Gegenstände auf der Motorhaube oder am Grill. Bauen Sie außerdem keinen Kühlergrill-Schutz (Rammschutzbügel gegen Stiere, Kängurus usw.) an.

247
4
4-5. Toyota Safety Sense
Fahren
YARIS_F_OM_Europe_OM52J22M

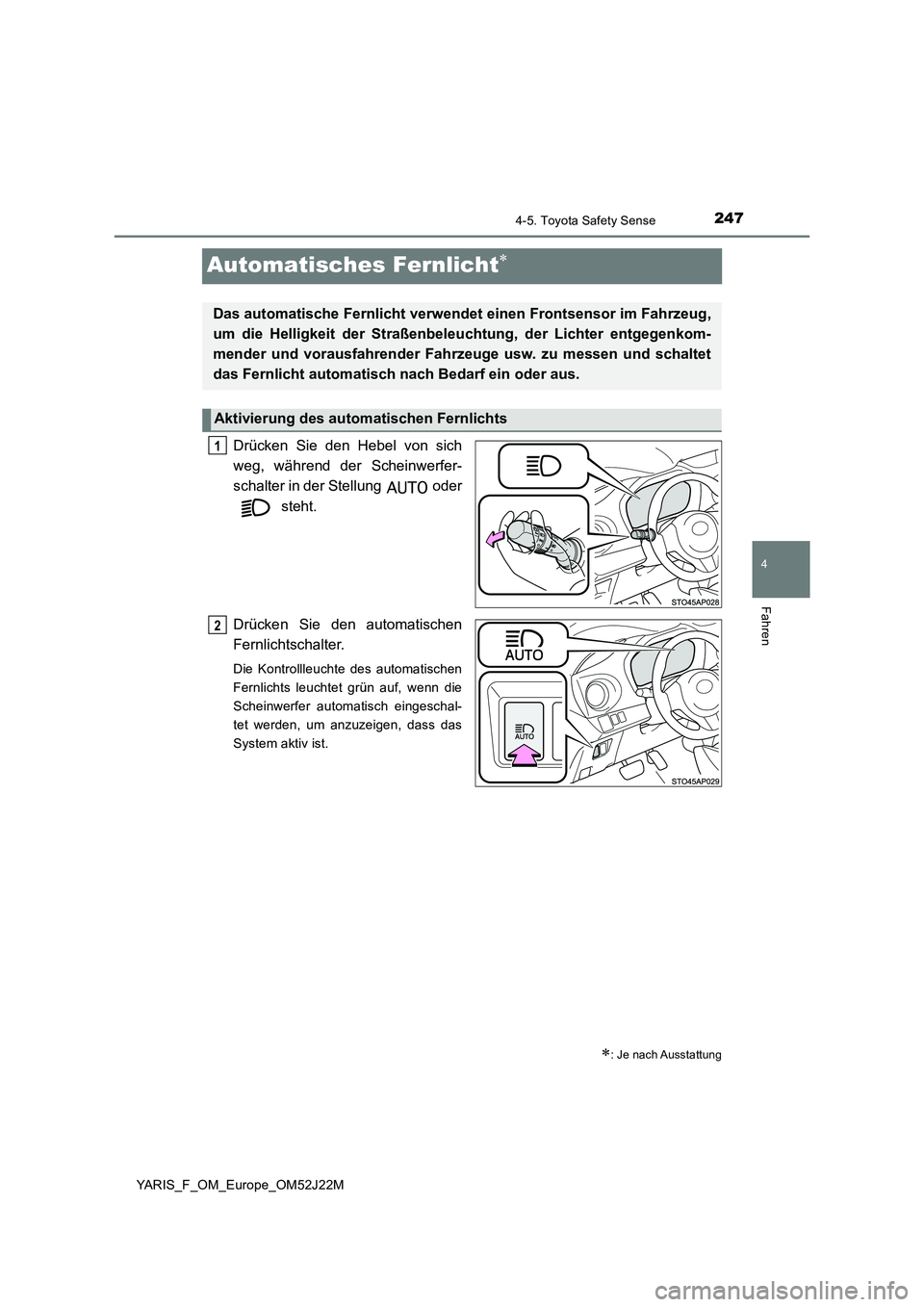

Automatisches Fernlicht
Drücken Sie den Hebel von sich
weg, während der Scheinwerfer-
schalter in der Stellung oder
steht.
Drücken Sie den automatischen
Fernlichtschalter.
Die Kontrollleuchte des automatischen
Fernlichts leuchtet grün auf, wenn die
Scheinwerfer automatisch eingeschal-
tet werden, um anzuzeigen, dass das
System aktiv ist.
: Je nach Ausstattung
Das automatische Fernlicht verwendet einen Frontsensor im Fahrzeug,
um die Helligkeit der Straßenbeleuchtung, der Lichter entgegenkom-
mender und vorausfahrender Fahrzeuge usw. zu messen und schaltet
das Fernlicht automatisch nach Bedarf ein oder aus.
Aktivierung des automatischen Fernlichts
1
2

2484-5. Toyota Safety Sense
YARIS_F_OM_Europe_OM52J22M

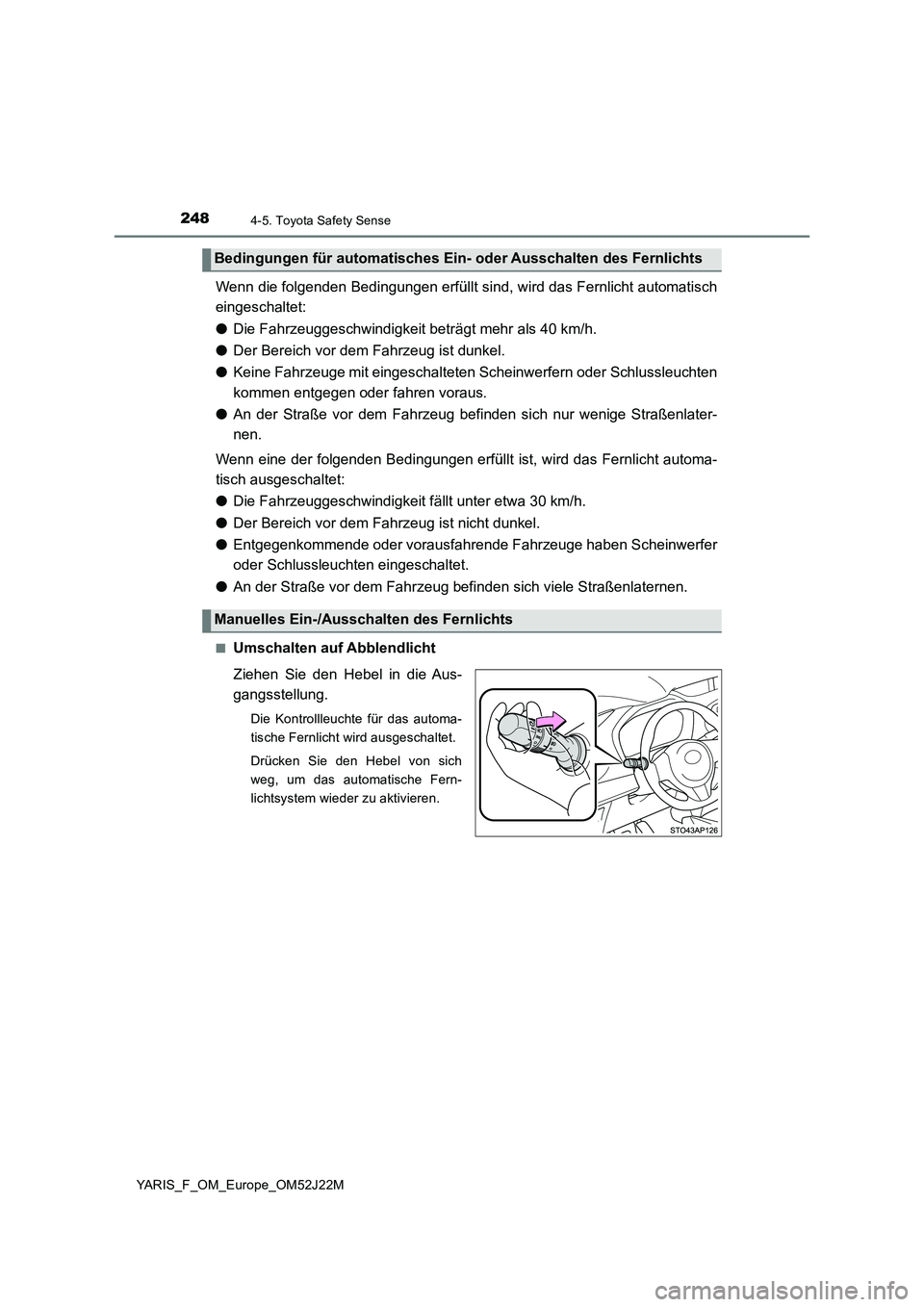

Wenn die folgenden Bedingungen erfüllt sind, wird das Fernlicht automatisch
eingeschaltet:
● Die Fahrzeuggeschwindigkeit beträgt mehr als 40 km/h.
● Der Bereich vor dem Fahrzeug ist dunkel.
● Keine Fahrzeuge mit eingeschalteten Scheinwerfern oder Schlussleuchten
kommen entgegen oder fahren voraus.
● An der Straße vor dem Fahrzeug befinden sich nur wenige Straßenlater-
nen.
Wenn eine der folgenden Bedingungen erfüllt ist, wird das Fernlicht automa-
tisch ausgeschaltet:
● Die Fahrzeuggeschwindigkeit fällt unter etwa 30 km/h.
● Der Bereich vor dem Fahrzeug ist nicht dunkel.
● Entgegenkommende oder vorausfahrende Fahrzeuge haben Scheinwerfer
oder Schlussleuchten eingeschaltet.
● An der Straße vor dem Fahrzeug befinden sich viele Straßenlaternen.
■Umschalten auf Abblendlicht
Ziehen Sie den Hebel in die Aus-
gangsstellung.
Die Kontrollleuchte für das automa-
tische Fernlicht wird ausgeschaltet.
Drücken Sie den Hebel von sich
weg, um das automatische Fern-
lichtsystem wieder zu aktivieren.
Bedingungen für automatisches Ein- oder Ausschalten des Fernlichts
Manuelles Ein-/Ausschalten des Fernlichts

2494-5. Toyota Safety Sense
4
Fahren
YARIS_F_OM_Europe_OM52J22M

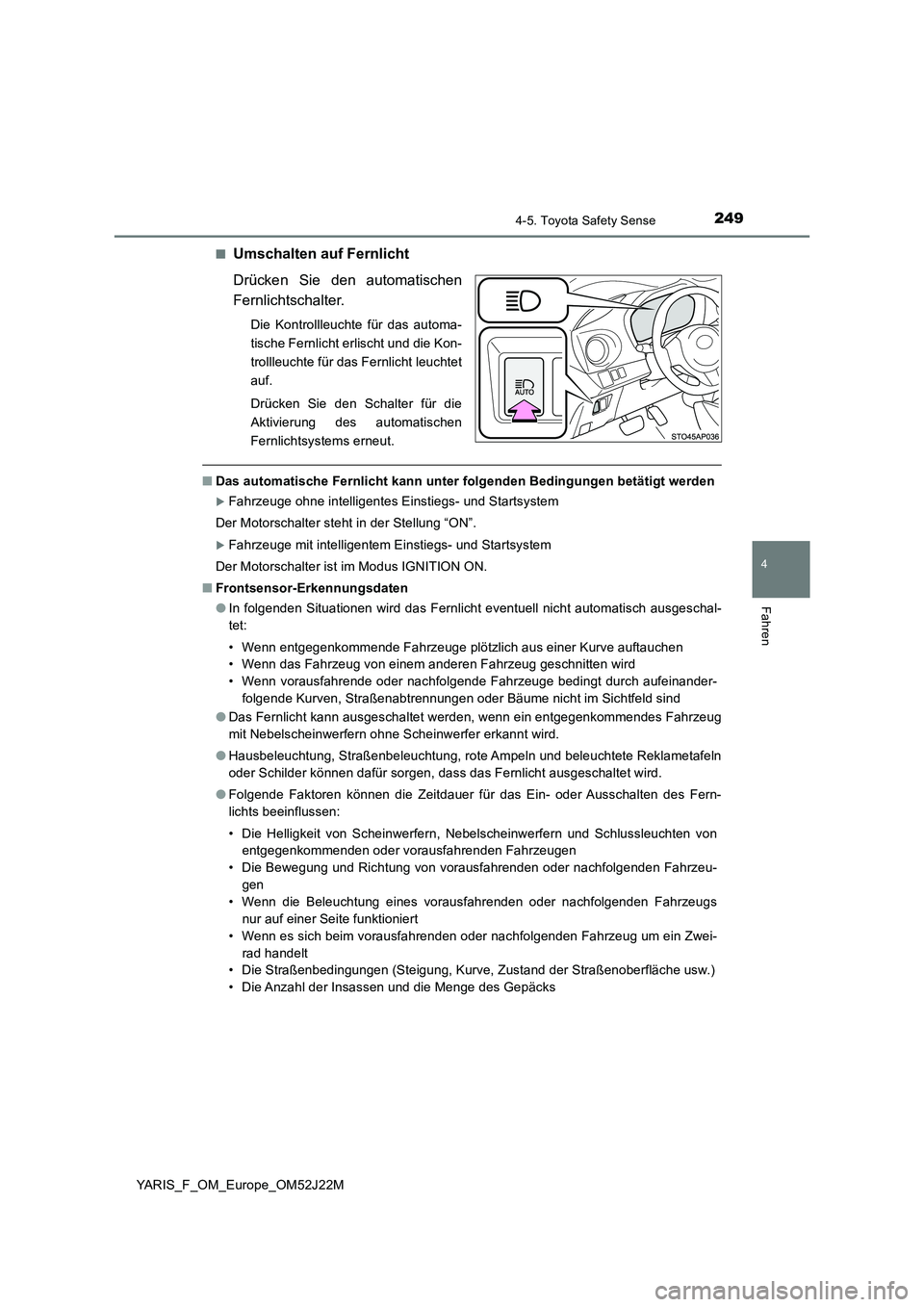

■Umschalten auf Fernlicht
Drücken Sie den automatischen
Fernlichtschalter.
Die Kontrollleuchte für das automa-
tische Fernlicht erlischt und die Kon-
trollleuchte für das Fernlicht leuchtet
auf.
Drücken Sie den Schalter für die
Aktivierung des automatischen
Fernlichtsystems erneut.
■ Das automatische Fernlicht kann unter folgenden Bedingungen betätigt werden
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem
Der Motorschalter steht in der Stellung “ON”.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem
Der Motorschalter ist im Modus IGNITION ON.
■ Frontsensor-Erkennungsdaten
● In folgenden Situationen wird das Fernlicht eventuell nicht automatisch ausgeschal-
tet:
• Wenn entgegenkommende Fahrzeuge plötzlich aus einer Kurve auftauchen
• Wenn das Fahrzeug von einem anderen Fahrzeug geschnitten wird
• Wenn vorausfahrende oder nachfolgende Fahrzeuge bedingt durch aufeinander-
folgende Kurven, Straßenabtrennungen oder Bäume nicht im Sichtfeld sind
● Das Fernlicht kann ausgeschaltet werden, wenn ein entgegenkommendes Fahrzeug
mit Nebelscheinwerfern ohne Scheinwerfer erkannt wird.
● Hausbeleuchtung, Straßenbeleuchtung, rote Ampeln und beleuchtete Reklametafeln
oder Schilder können dafür sorgen, dass das Fernlicht ausgeschaltet wird.
● Folgende Faktoren können die Zeitdauer für das Ein- oder Ausschalten des Fern-
lichts beeinflussen:
• Die Helligkeit von Scheinwerfern, Nebelscheinwerfern und Schlussleuchten von
entgegenkommenden oder vorausfahrenden Fahrzeugen
• Die Bewegung und Richtung von vorausfahrenden oder nachfolgenden Fahrzeu-
gen
• Wenn die Beleuchtung eines vorausfahrenden oder nachfolgenden Fahrzeugs
nur auf einer Seite funktioniert
• Wenn es sich beim vorausfahrenden oder nachfolgenden Fahrzeug um ein Zwei-
rad handelt
• Die Straßenbedingungen (Steigung, Kurve, Zustand der Straßenoberfläche usw.)
• Die Anzahl der Insassen und die Menge des Gepäcks

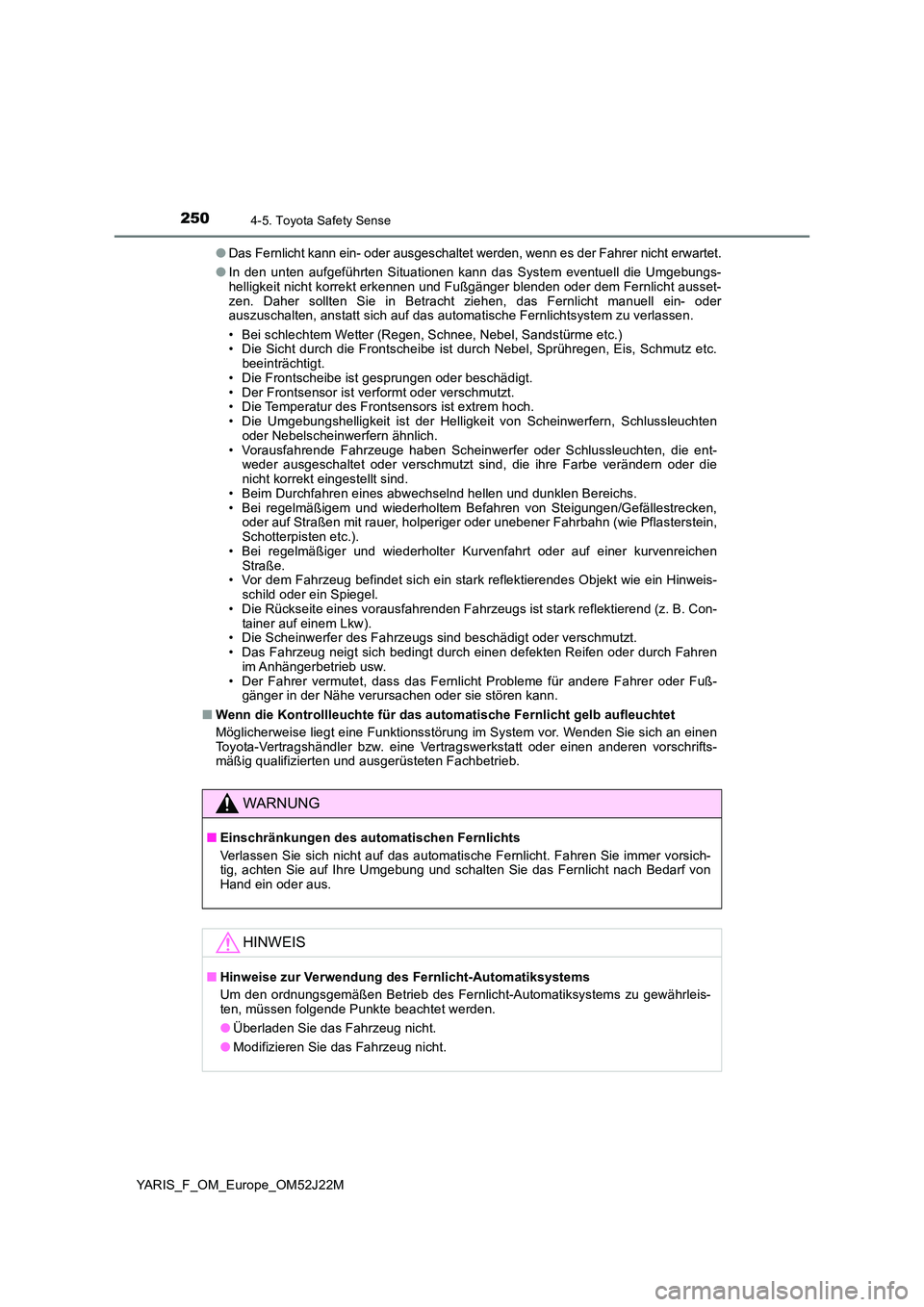

2504-5. Toyota Safety Sense
YARIS_F_OM_Europe_OM52J22M
● Das Fernlicht kann ein- oder ausgeschaltet werden, wenn es der Fahrer nicht erwartet.
● In den unten aufgeführten Situationen kann das System eventuell die Umgebungs- helligkeit nicht korrekt erkennen und Fußgänger blenden oder dem Fernlicht ausset- zen. Daher sollten Sie in Betracht ziehen, das Fernlicht manuell ein- oder auszuschalten, anstatt sich auf das automatische Fernlichtsystem zu verlassen.
• Bei schlechtem Wetter (Regen, Schnee, Nebel, Sandstürme etc.) • Die Sicht durch die Frontscheibe ist durch Nebel, Sprühregen, Eis, Schmutz etc. beeinträchtigt. • Die Frontscheibe ist gesprungen oder beschädigt. • Der Frontsensor ist verformt oder verschmutzt. • Die Temperatur des Frontsensors ist extrem hoch. • Die Umgebungshelligkeit ist der Helligkeit von Scheinwerfern, Schlussleuchten oder Nebelscheinwerfern ähnlich. • Vorausfahrende Fahrzeuge haben Scheinwerfer oder Schlussleuchten, die ent- weder ausgeschaltet oder verschmutzt sind, die ihre Farbe verändern oder die nicht korrekt eingestellt sind. • Beim Durchfahren eines abwechselnd hellen und dunklen Bereichs. • Bei regelmäßigem und wiederholtem Befahren von Steigungen/Gefällestrecken, oder auf Straßen mit rauer, holperiger oder unebener Fahrbahn (wie Pflasterstein, Schotterpisten etc.). • Bei regelmäßiger und wiederholter Kurvenfahrt oder auf einer kurvenreichen Straße. • Vor dem Fahrzeug befindet sich ein stark reflektierendes Objekt wie ein Hinweis- schild oder ein Spiegel. • Die Rückseite eines vorausfahrenden Fahrzeugs ist stark reflektierend (z. B. Con- tainer auf einem Lkw). • Die Scheinwerfer des Fahrzeugs sind beschädigt oder verschmutzt. • Das Fahrzeug neigt sich bedingt durch einen defekten Reifen oder durch Fahren im Anhängerbetrieb usw. • Der Fahrer vermutet, dass das Fernlicht Probleme für andere Fahrer oder Fuß- gänger in der Nähe verursachen oder sie stören kann.
■ Wenn die Kontrollleuchte für das automatische Fernlicht gelb aufleuchtet
Möglicherweise liegt eine Funktionsstörung im System vor. Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschrifts- mäßig qualifizierten und ausgerüsteten Fachbetrieb.
WARNUNG
■ Einschränkungen des automatischen Fernlichts
Verlassen Sie sich nicht auf das automatische Fernlicht. Fahren Sie immer vorsich- tig, achten Sie auf Ihre Umgebung und schalten Sie das Fernlicht nach Bedarf von Hand ein oder aus.
HINWEIS
■ Hinweise zur Verwendung des Fernlicht-Automatiksystems
Um den ordnungsgemäßen Betrieb des Fernlicht-Automatiksystems zu gewährleis- ten, müssen folgende Punkte beachtet werden.
● Überladen Sie das Fahrzeug nicht.
● Modifizieren Sie das Fahrzeug nicht.
