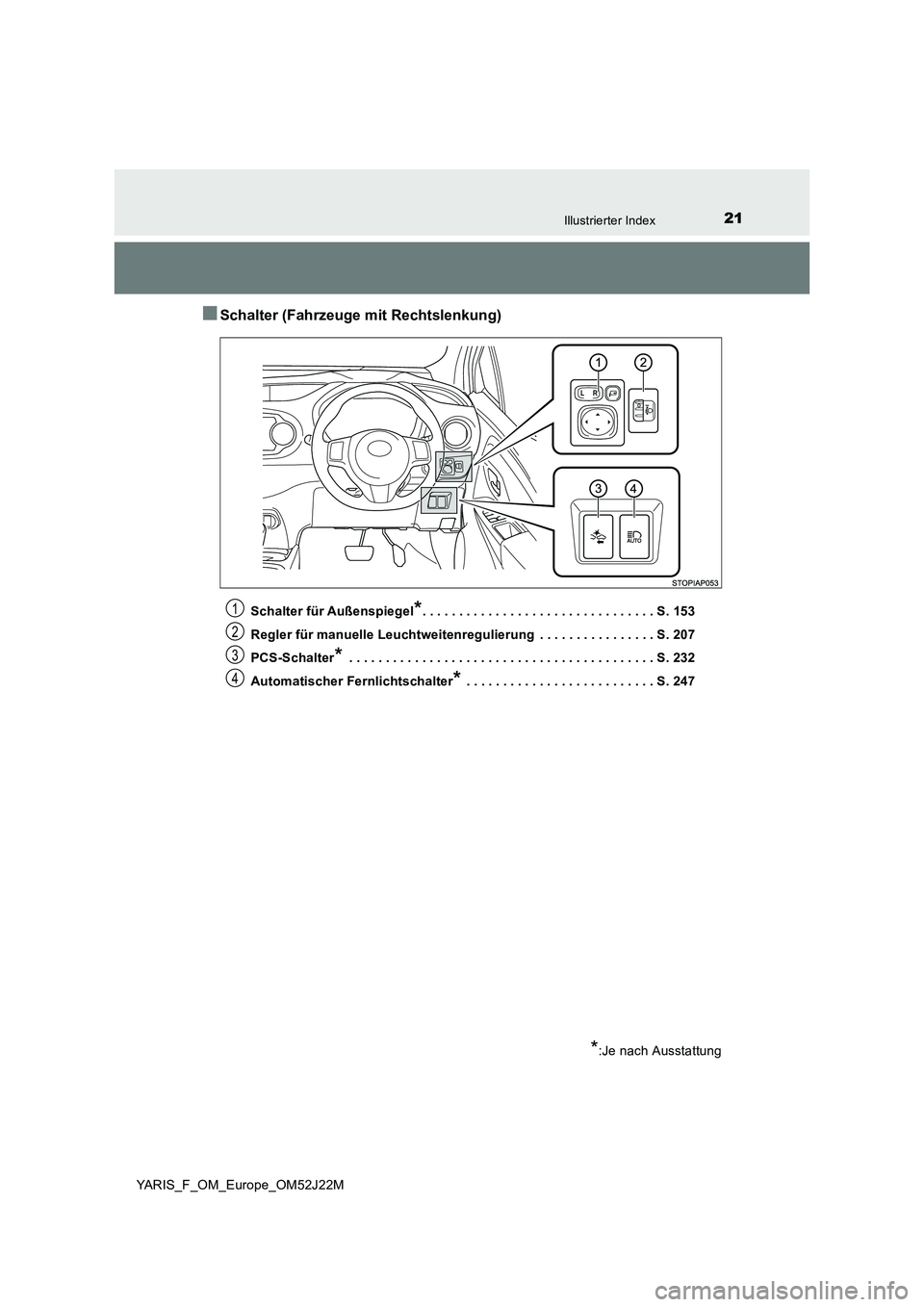

21Illustrierter Index
YARIS_F_OM_Europe_OM52J22M
■Schalter (Fahrzeuge mit Rechtslenkung)
Schalter für Außenspiegel*. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 153
Regler für manuelle Leuchtweitenregulierung . . . . . . . . . . . . . . . . S. 207
PCS-Schalter* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 232
Automatischer Fernlichtschalter* . . . . . . . . . . . . . . . . . . . . . . . . . . S. 247
*:Je nach Ausstattung
1
2
3
4

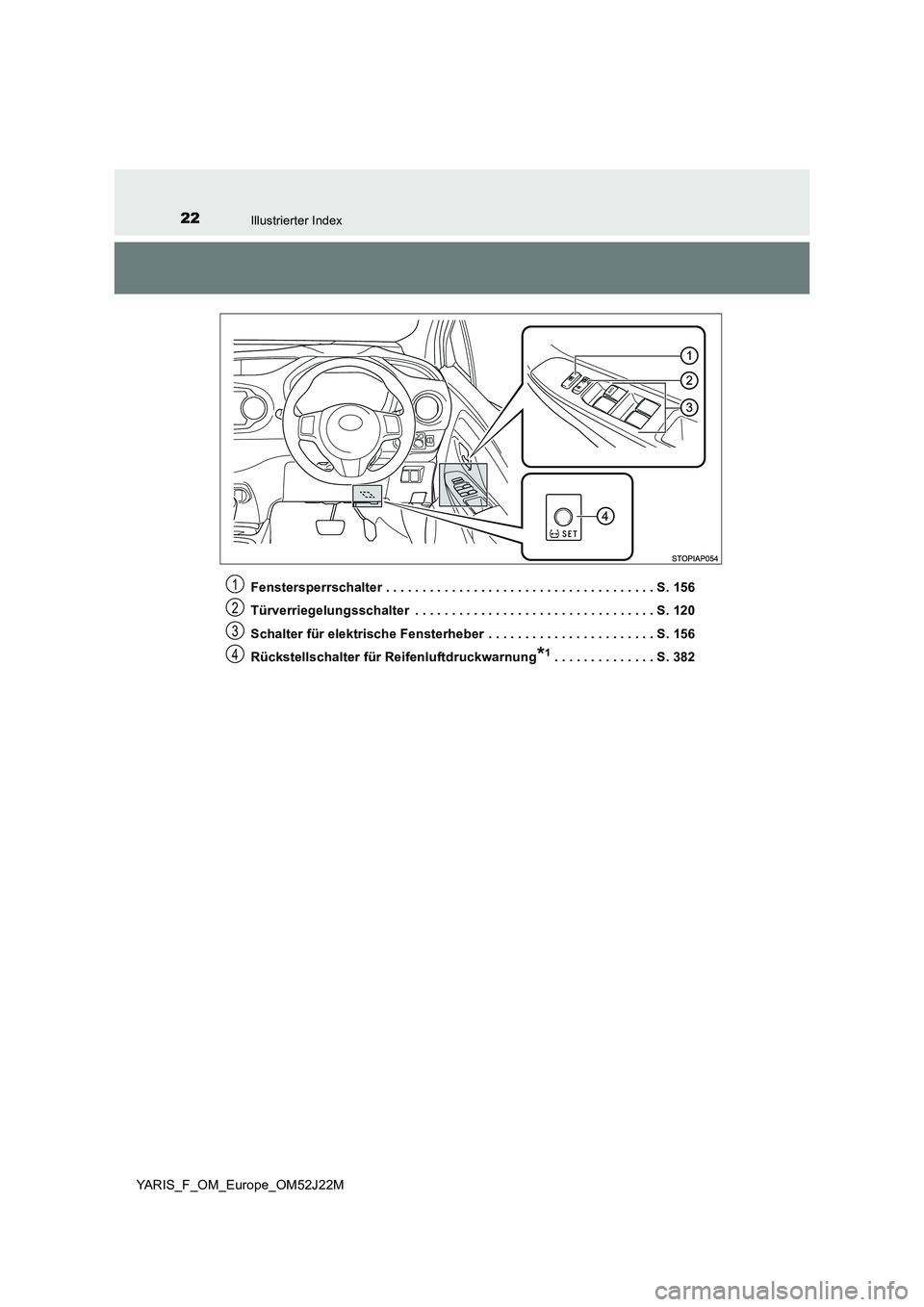

22Illustrierter Index
YARIS_F_OM_Europe_OM52J22M
Fenstersperrschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 156
Türverriegelungsschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 120
Schalter für elektrische Fensterheber . . . . . . . . . . . . . . . . . . . . . . . S. 156
Rückstellschalter für Reifenluftdruckwarnung*1 . . . . . . . . . . . . . . S. 382
1
2
3
4

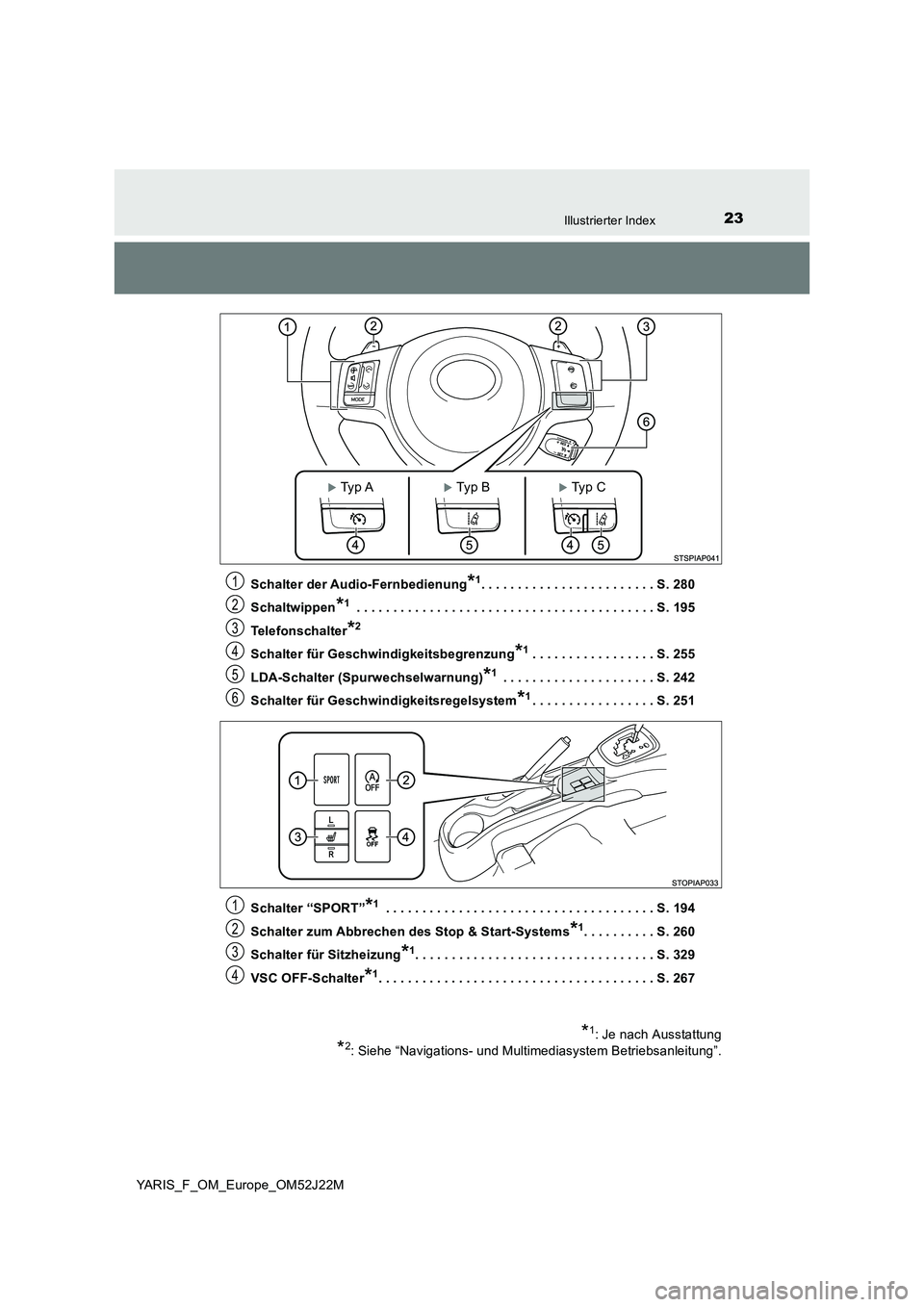

23Illustrierter Index
YARIS_F_OM_Europe_OM52J22M
Schalter der Audio-Fernbedienung*1. . . . . . . . . . . . . . . . . . . . . . . . S. 280
Schaltwippen*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 195
Telefonschalter*2
Schalter für Geschwindigkeitsbegrenzung*1 . . . . . . . . . . . . . . . . . S. 255
LDA-Schalter (Spurwechselwarnung)*1 . . . . . . . . . . . . . . . . . . . . . S. 242
Schalter für Geschwindigkeitsregelsystem*1. . . . . . . . . . . . . . . . . S. 251
Schalter “SPORT”*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 194
Schalter zum Abbrechen des Stop & Start-Systems*1. . . . . . . . . . S. 260
Schalter für Sitzheizung*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 329
VSC OFF-Schalter*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 267
 Ty p A Ty p B Ty p C
1
2
3
4
5
6
*1: Je nach Ausstattung
*2: Siehe “Navigations- und Multimediasystem Betriebsanleitung”.
1
2
3
4

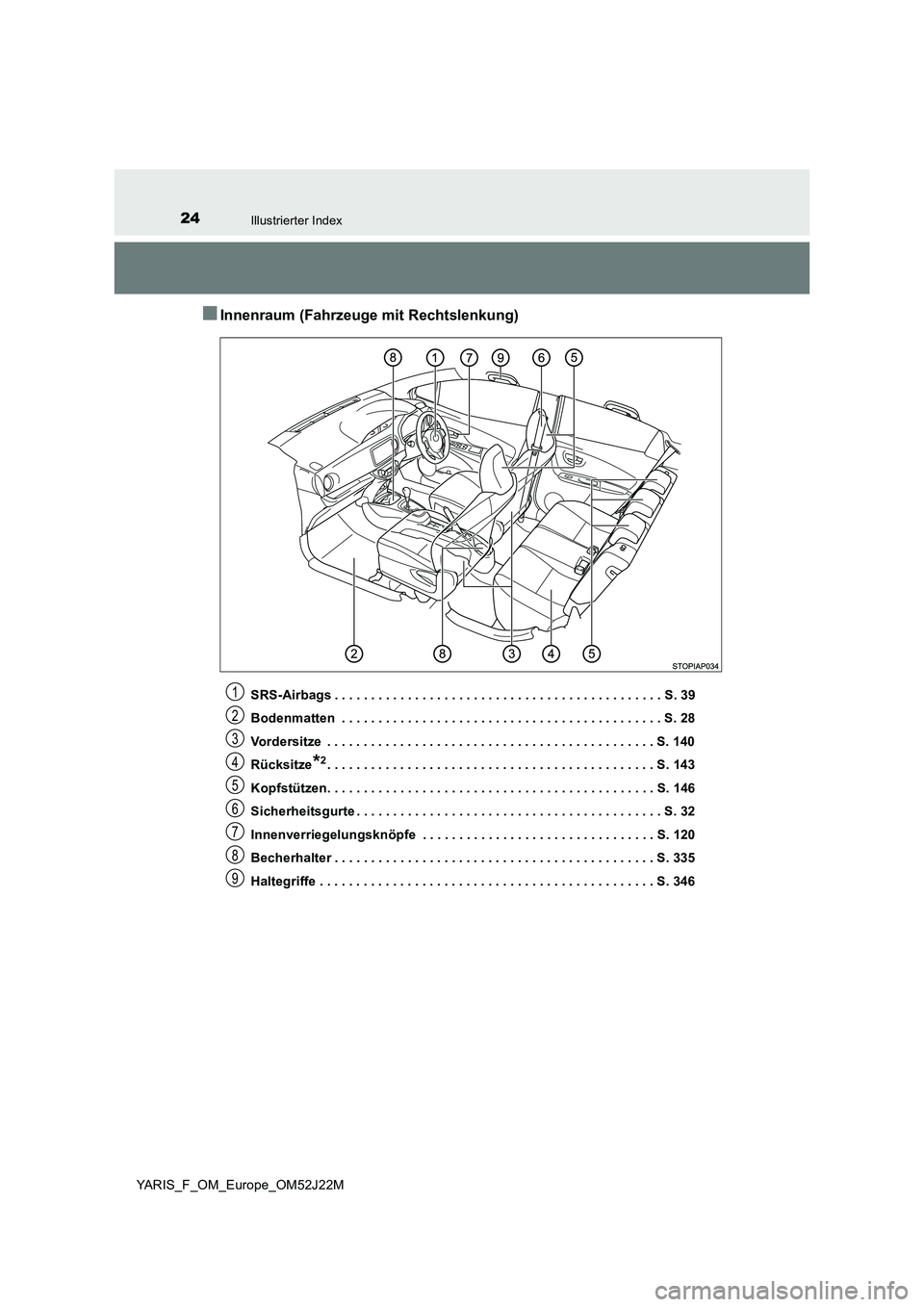

24Illustrierter Index
YARIS_F_OM_Europe_OM52J22M
■Innenraum (Fahrzeuge mit Rechtslenkung)
SRS-Airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 39
Bodenmatten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 28
Vordersitze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 140
Rücksitze*2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 143
Kopfstützen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 146
Sicherheitsgurte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 32
Innenverriegelungsknöpfe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 120
Becherhalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 335
Haltegriffe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 346
1
2
3
4
5
6
7
8
9

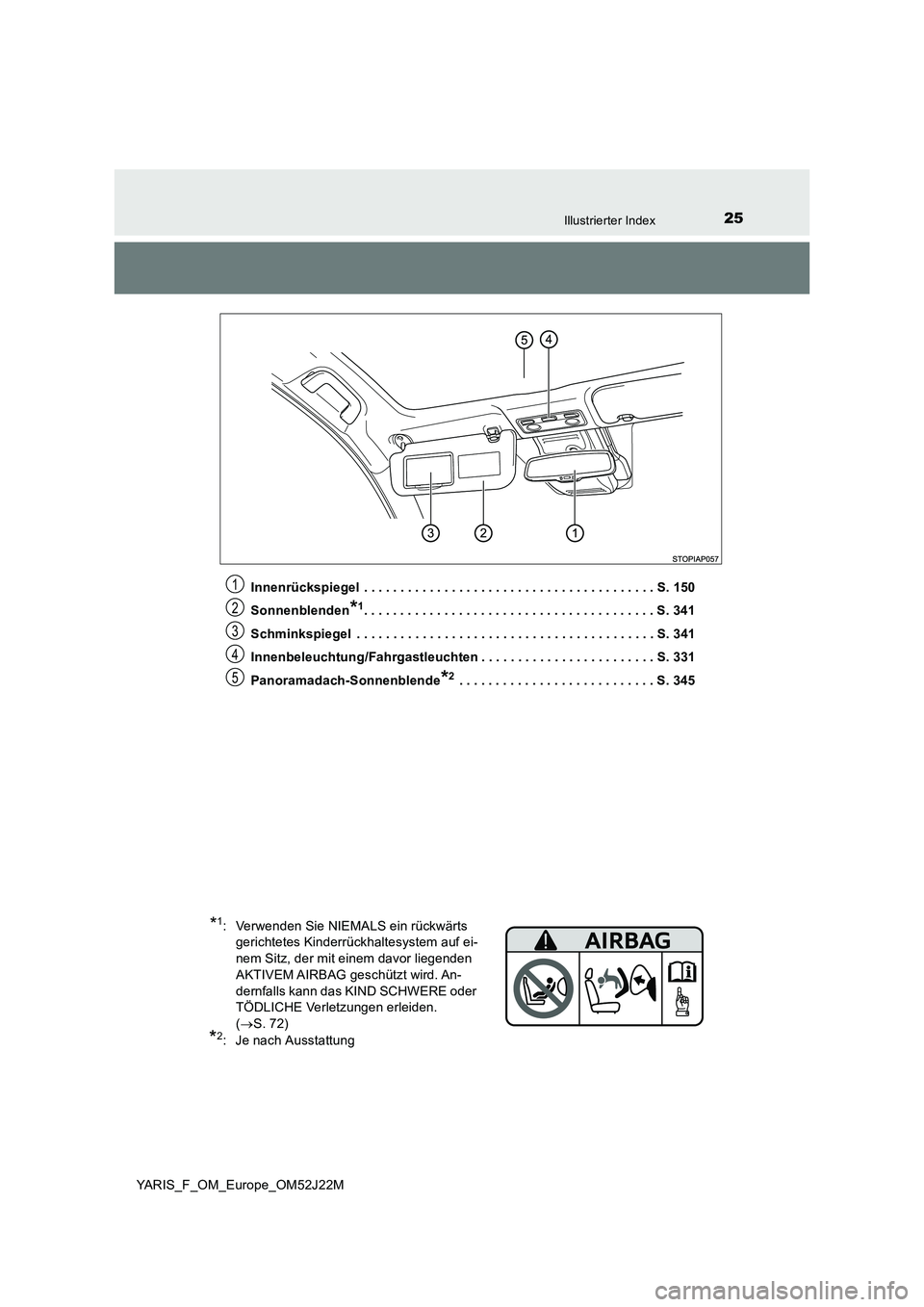

25Illustrierter Index
YARIS_F_OM_Europe_OM52J22M
Innenrückspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 150
Sonnenblenden*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 341
Schminkspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 341
Innenbeleuchtung/Fahrgastleuchten . . . . . . . . . . . . . . . . . . . . . . . . S. 331
Panoramadach-Sonnenblende*2 . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 345
1
2
3
4
5
*1: Verwenden Sie NIEMALS ein rückwärts
gerichtetes Kinderrückhaltesystem auf ei-
nem Sitz, der mit einem davor liegenden
AKTIVEM AIRBAG geschützt wird. An-
dernfalls kann das KIND SCHWERE oder
TÖDLICHE Verletzungen erleiden.
( S. 72)
*2: Je nach Ausstattung

26Illustrierter Index
YARIS_F_OM_Europe_OM52J22M

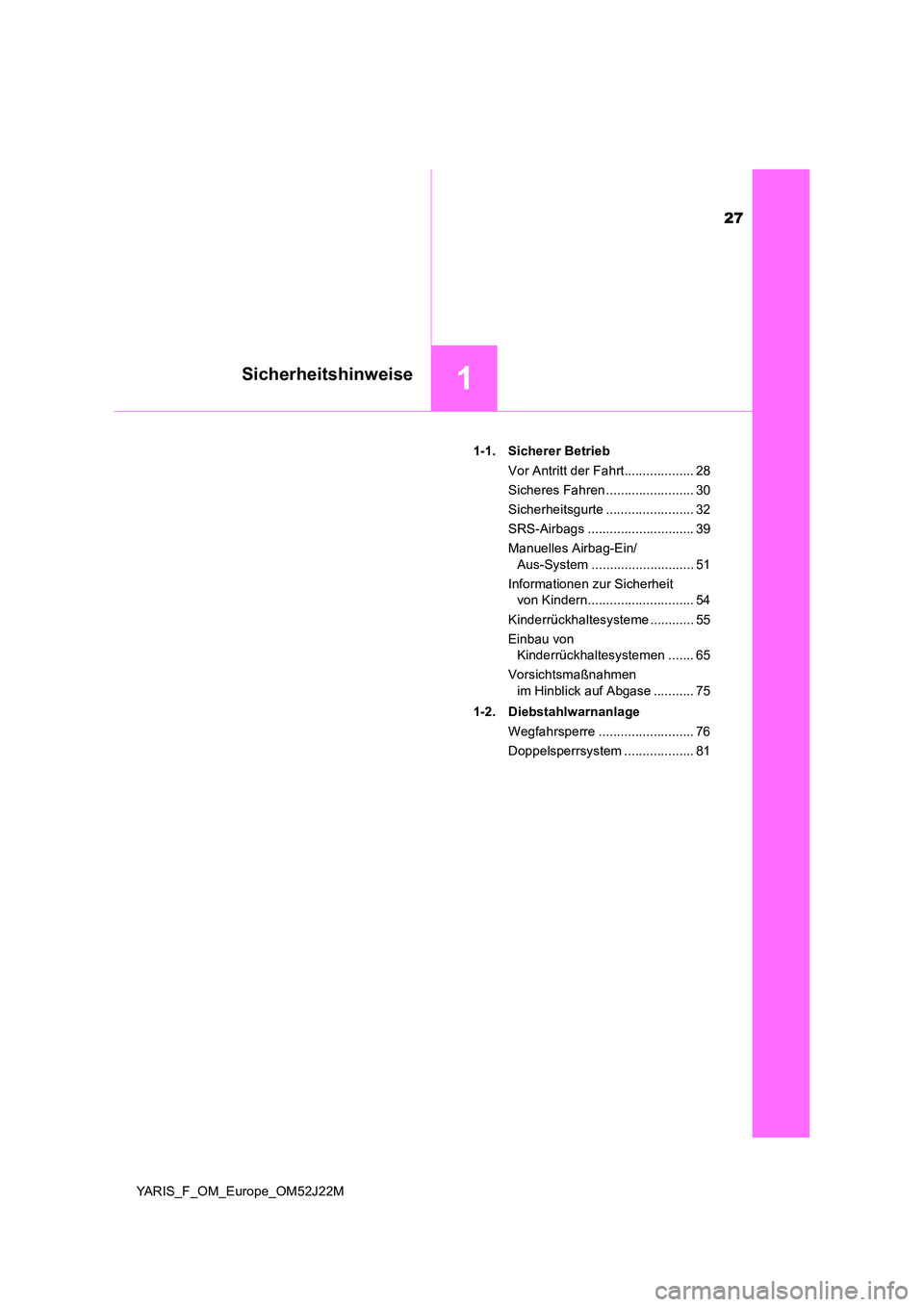

27
1Sicherheitshinweise
YARIS_F_OM_Europe_OM52J22M
1-1. Sicherer Betrieb
Vor Antritt der Fahrt................... 28
Sicheres Fahren ........................ 30
Sicherheitsgurte ........................ 32
SRS-Airbags ............................. 39
Manuelles Airbag-Ein/
Aus-System ............................ 51
Informationen zur Sicherheit
von Kindern............................. 54
Kinderrückhaltesysteme ............ 55
Einbau von
Kinderrückhaltesystemen ....... 65
Vorsichtsmaßnahmen
im Hinblick auf Abgase ........... 75
1-2. Diebstahlwarnanlage
Wegfahrsperre .......................... 76
Doppelsperrsystem ................... 81

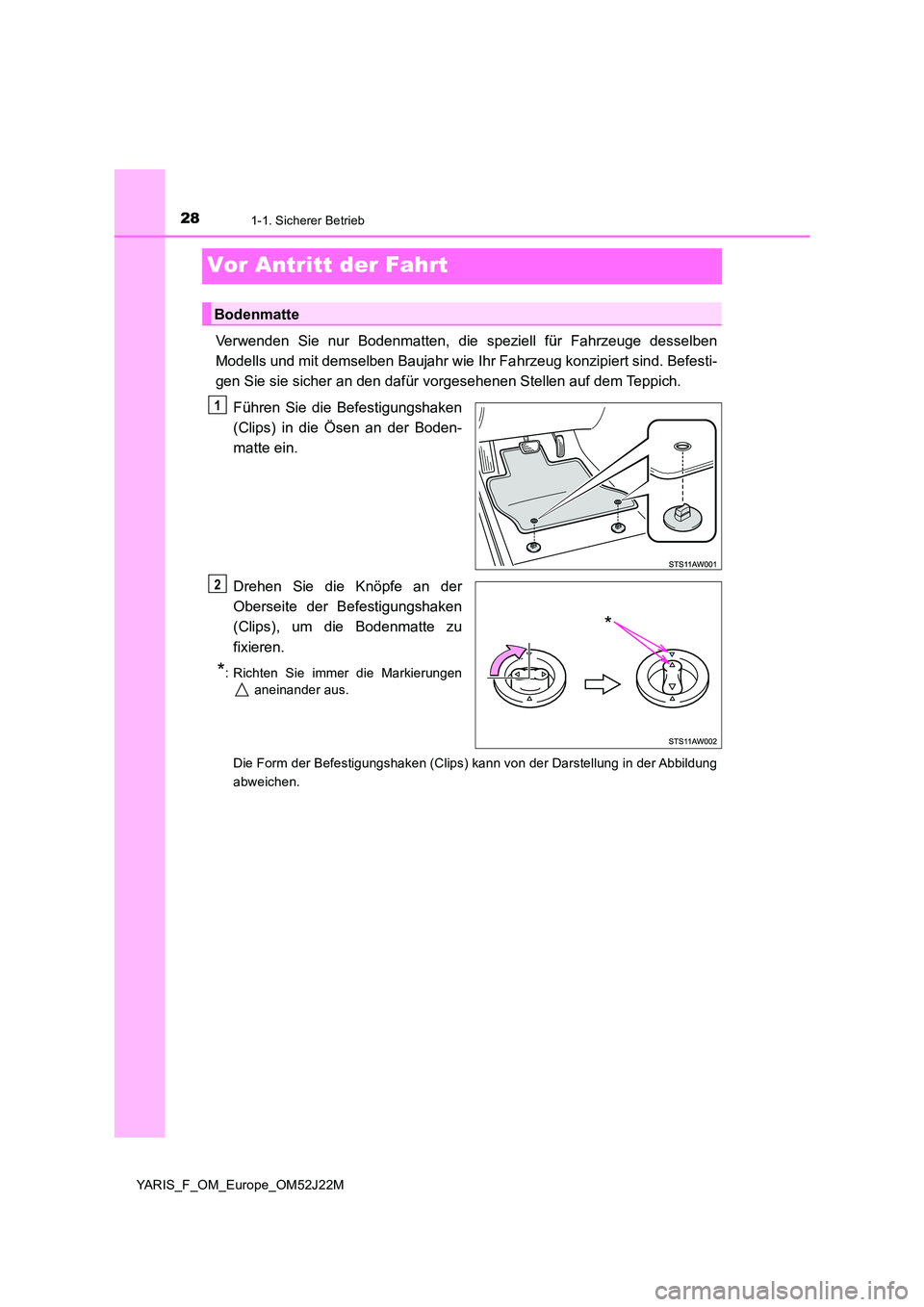

281-1. Sicherer Betrieb
YARIS_F_OM_Europe_OM52J22M
Vor Antritt der Fahrt
Verwenden Sie nur Bodenmatten, die speziell für Fahrzeuge desselben
Modells und mit demselben Baujahr wie Ihr Fahrzeug konzipiert sind. Befesti-
gen Sie sie sicher an den dafür vorgesehenen Stellen auf dem Teppich.
Führen Sie die Befestigungshaken
(Clips) in die Ösen an der Boden-
matte ein.
Drehen Sie die Knöpfe an der
Oberseite der Befestigungshaken
(Clips), um die Bodenmatte zu
fixieren.
*: Richten Sie immer die Markierungen
aneinander aus.
Die Form der Befestigungshaken (Clips) kann von der Darstellung in der Abbildung
abweichen.
Bodenmatte
1
*
2

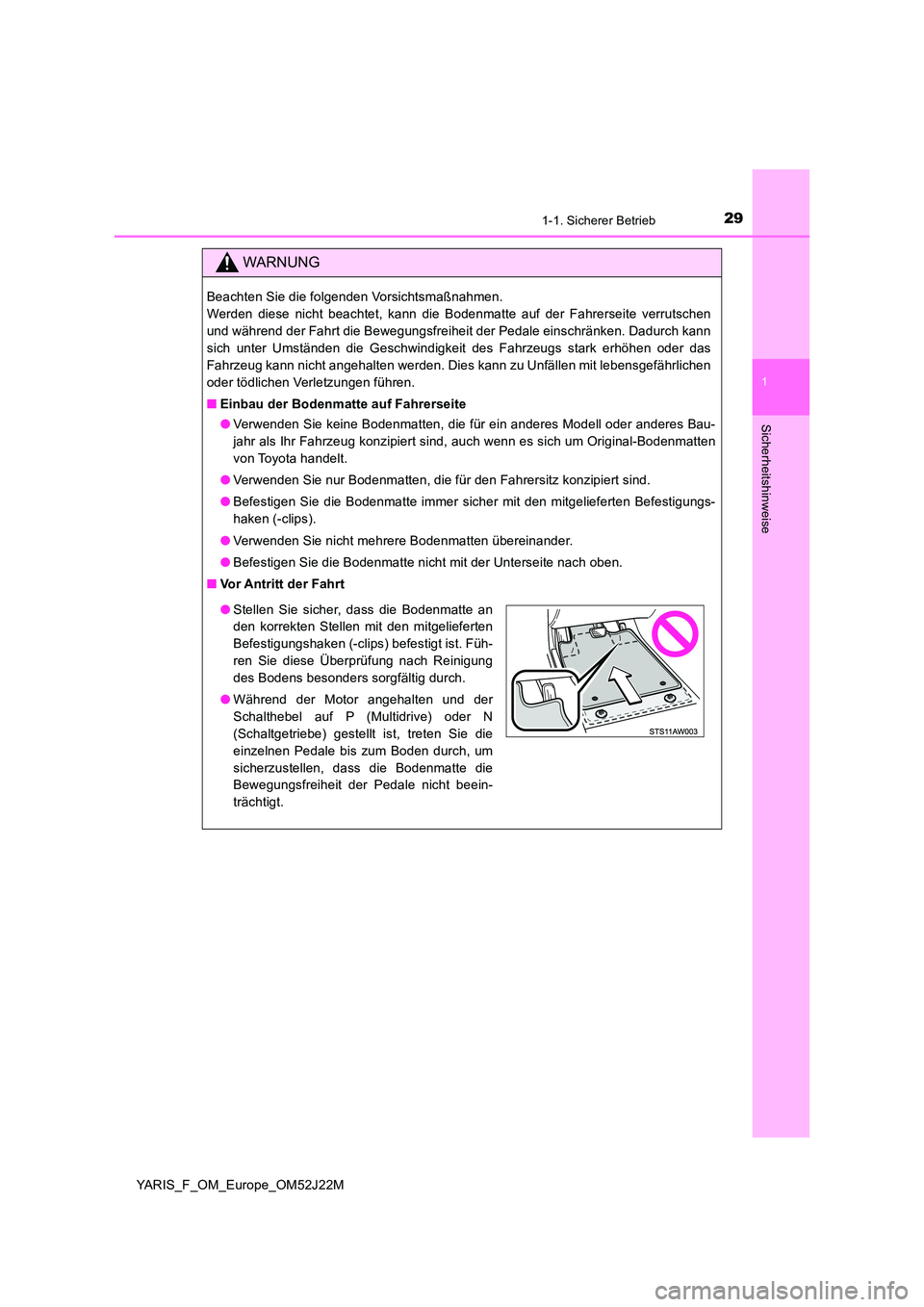

291-1. Sicherer Betrieb
1
Sicherheitshinweise
YARIS_F_OM_Europe_OM52J22M
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Werden diese nicht beachtet, kann die Bodenmatte auf der Fahrerseite verrutschen
und während der Fahrt die Bewegungsfreiheit der Pedale einschränken. Dadurch kann
sich unter Umständen die Geschwindigkeit des Fahrzeugs stark erhöhen oder das
Fahrzeug kann nicht angehalten werden. Dies kann zu Unfällen mit lebensgefährlichen
oder tödlichen Verletzungen führen.
■ Einbau der Bodenmatte auf Fahrerseite
● Verwenden Sie keine Bodenmatten, die für ein anderes Modell oder anderes Bau-
jahr als Ihr Fahrzeug konzipiert sind, auch wenn es sich um Original-Bodenmatten
von Toyota handelt.
● Verwenden Sie nur Bodenmatten, die für den Fahrersitz konzipiert sind.
● Befestigen Sie die Bodenmatte immer sicher mit den mitgelieferten Befestigungs-
haken (-clips).
● Verwenden Sie nicht mehrere Bodenmatten übereinander.
● Befestigen Sie die Bodenmatte nicht mit der Unterseite nach oben.
■ Vor Antritt der Fahrt
●Stellen Sie sicher, dass die Bodenmatte an
den korrekten Stellen mit den mitgelieferten
Befestigungshaken (-clips) befestigt ist. Füh-
ren Sie diese Überprüfung nach Reinigung
des Bodens besonders sorgfältig durch.
● Während der Motor angehalten und der
Schalthebel auf P (Multidrive) oder N
(Schaltgetriebe) gestellt ist, treten Sie die
einzelnen Pedale bis zum Boden durch, um
sicherzustellen, dass die Bodenmatte die
Bewegungsfreiheit der Pedale nicht beein-
trächtigt.

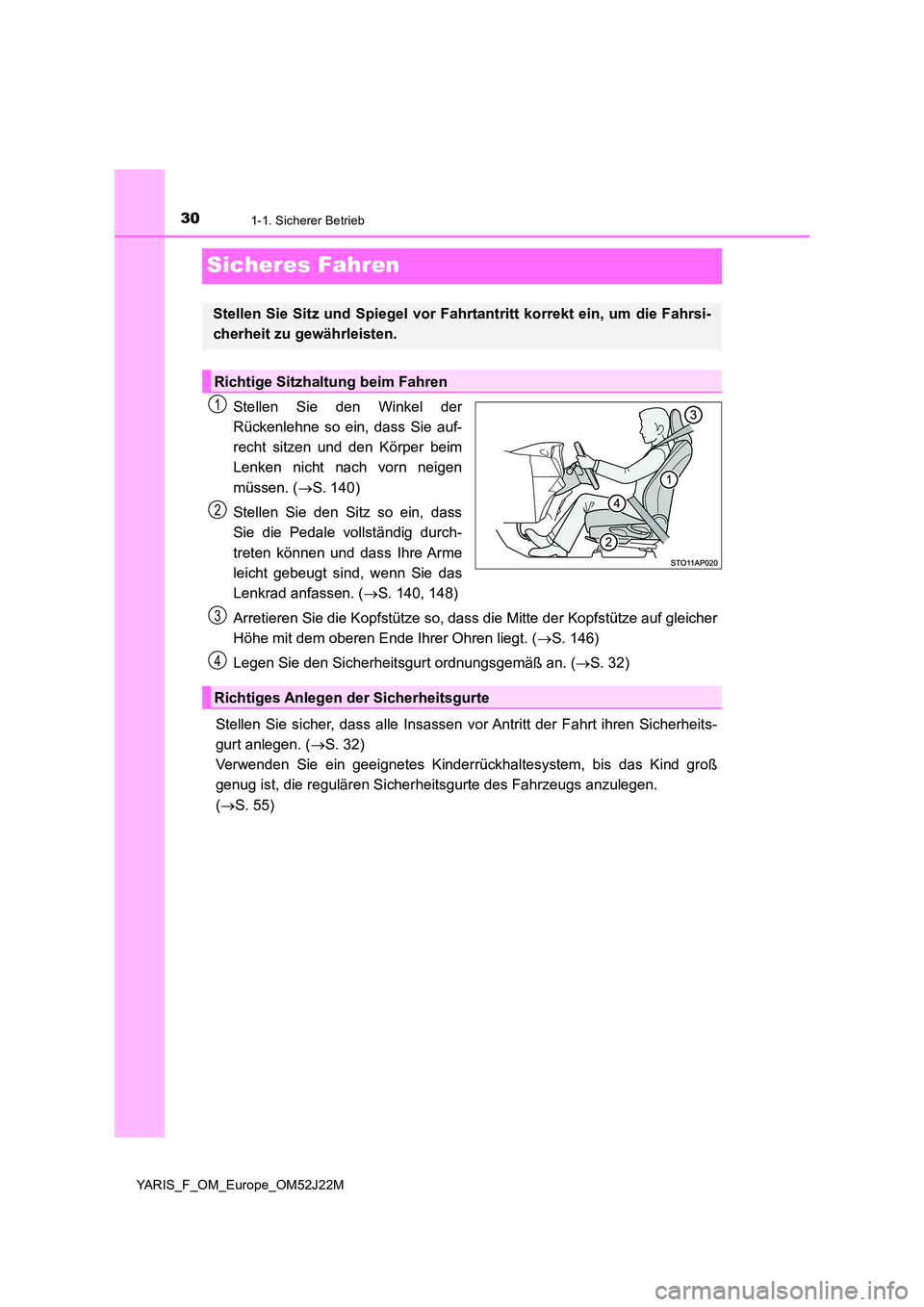

301-1. Sicherer Betrieb
YARIS_F_OM_Europe_OM52J22M
Sicheres Fahren
Stellen Sie den Winkel der
Rückenlehne so ein, dass Sie auf-
recht sitzen und den Körper beim
Lenken nicht nach vorn neigen
müssen. ( S. 140)
Stellen Sie den Sitz so ein, dass
Sie die Pedale vollständig durch-
treten können und dass Ihre Arme
leicht gebeugt sind, wenn Sie das
Lenkrad anfassen. ( S. 140, 148)
Arretieren Sie die Kopfstütze so, dass die Mitte der Kopfstütze auf gleicher
Höhe mit dem oberen Ende Ihrer Ohren liegt. ( S. 146)
Legen Sie den Sicherheitsgurt ordnungsgemäß an. ( S. 32)
Stellen Sie sicher, dass alle Insassen vor Antritt der Fahrt ihren Sicherheits-
gurt anlegen. ( S. 32)
Verwenden Sie ein geeignetes Kinderrückhaltesystem, bis das Kind groß
genug ist, die regulären Sicherheitsgurte des Fahrzeugs anzulegen.
( S. 55)
Stellen Sie Sitz und Spiegel vor Fahrtantritt korrekt ein, um die Fahrsi-
cherheit zu gewährleisten.
Richtige Sitzhaltung beim Fahren
1
2
Richtiges Anlegen der Sicherheitsgurte
3
4
