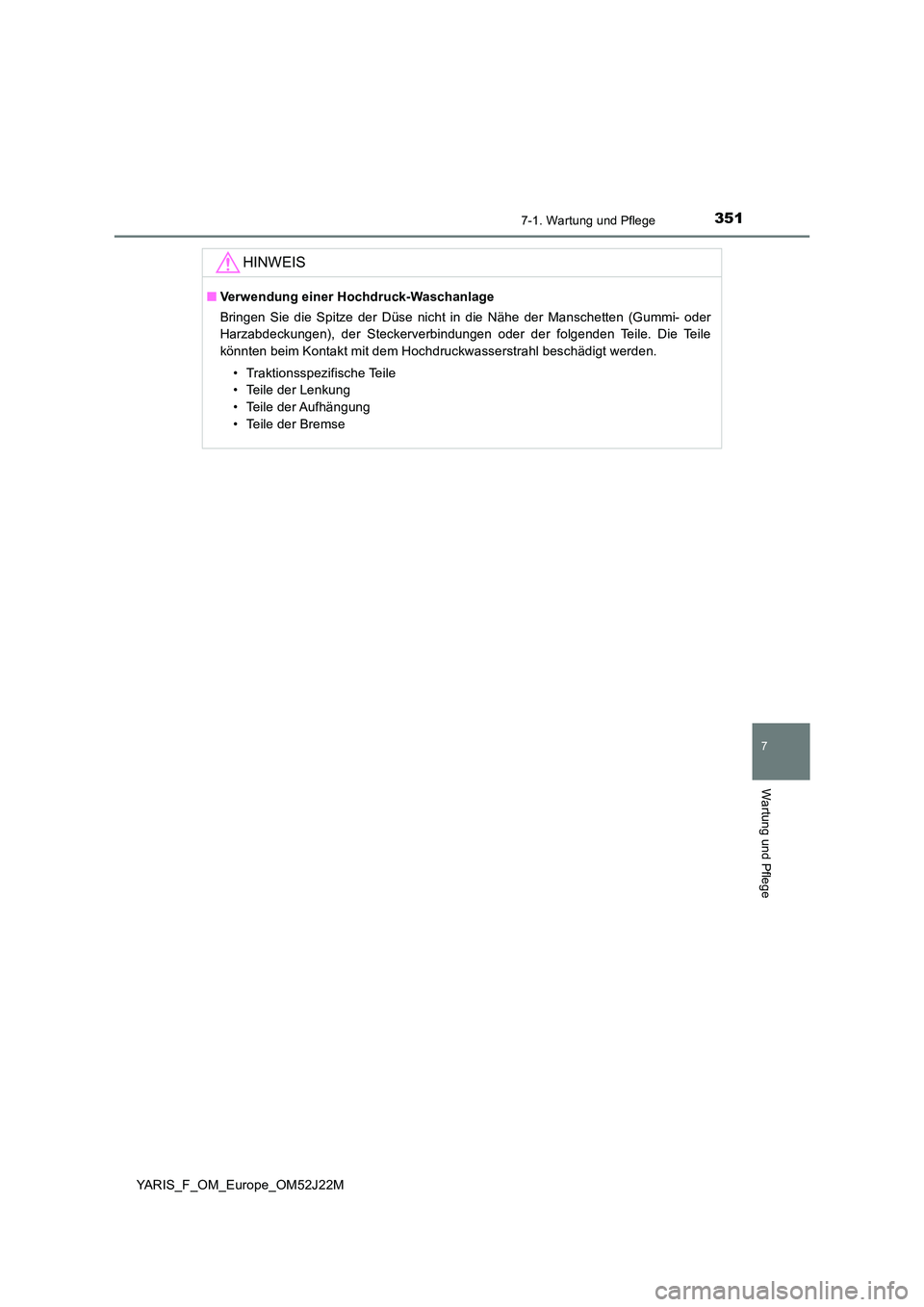

Page 351 of 549

3517-1. Wartung und Pflege
7
Wartung und Pflege
YARIS_F_OM_Europe_OM52J22M
HINWEIS
■Verwendung einer Hochdruck-Waschanlage
Bringen Sie die Spitze der Düse nicht in die Nähe der Manschetten (Gummi- oder
Harzabdeckungen), der Steckerverbindungen oder der folgenden Teile. Die Teile
könnten beim Kontakt mit dem Hochdruckwasserstrahl beschädigt werden.
• Traktionsspezifische Teile
• Teile der Lenkung
• Teile der Aufhängung
• Teile der Bremse

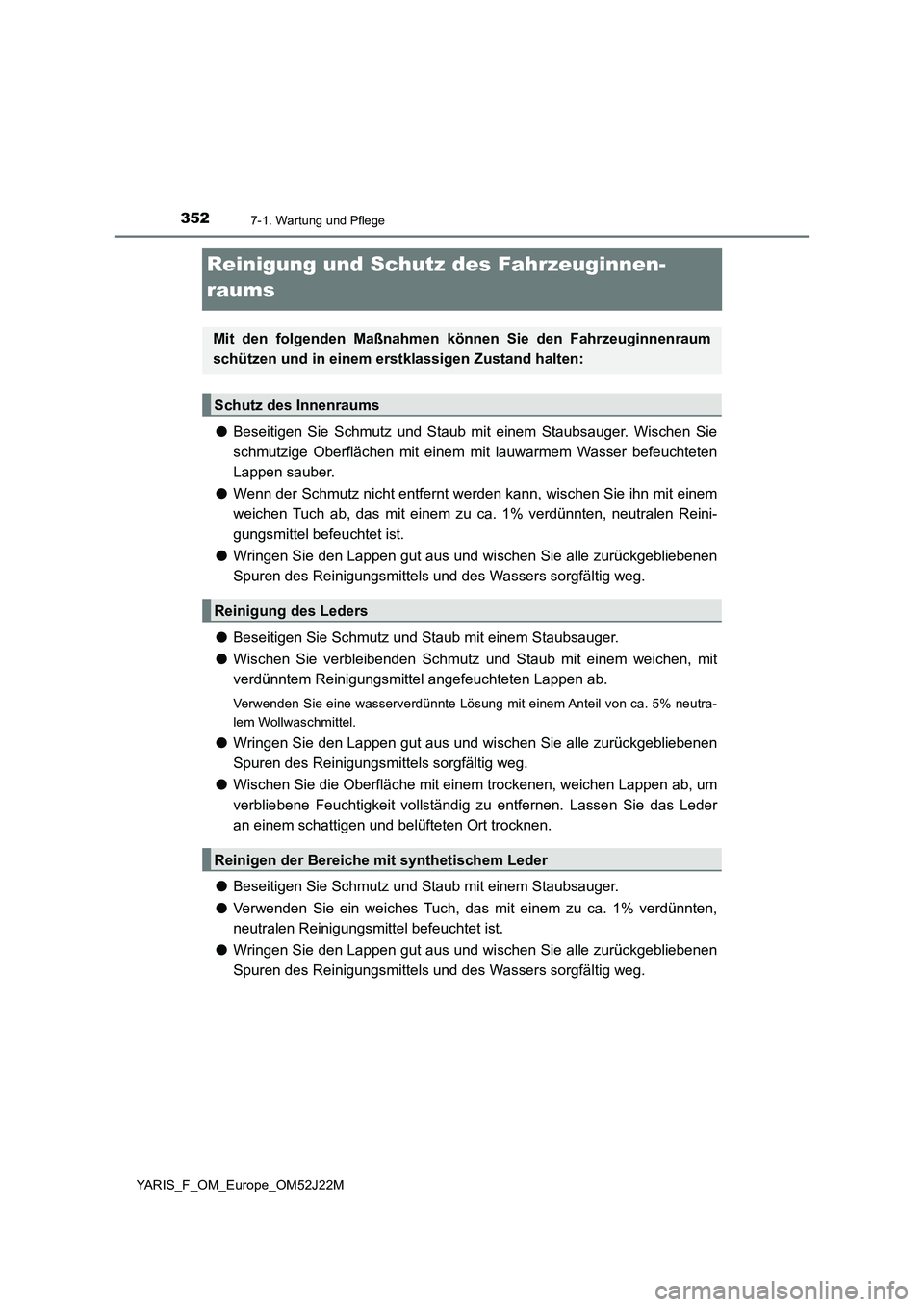

Page 352 of 549

3527-1. Wartung und Pflege
YARIS_F_OM_Europe_OM52J22M
Reinigung und Schutz des Fahrzeuginnen-
raums
● Beseitigen Sie Schmutz und Staub mit einem Staubsauger. Wischen Sie
schmutzige Oberflächen mit einem mit lauwarmem Wasser befeuchteten
Lappen sauber.
● Wenn der Schmutz nicht entfernt werden kann, wischen Sie ihn mit einem
weichen Tuch ab, das mit einem zu ca. 1% verdünnten, neutralen Reini-
gungsmittel befeuchtet ist.
● Wringen Sie den Lappen gut aus und wischen Sie alle zurückgebliebenen
Spuren des Reinigungsmittels und des Wassers sorgfältig weg.
● Beseitigen Sie Schmutz und Staub mit einem Staubsauger.
● Wischen Sie verbleibenden Schmutz und Staub mit einem weichen, mit
verdünntem Reinigungsmittel angefeuchteten Lappen ab.
Verwenden Sie eine wasserverdünnte Lösung mit einem Anteil von ca. 5% neutra-
lem Wollwaschmittel.
● Wringen Sie den Lappen gut aus und wischen Sie alle zurückgebliebenen
Spuren des Reinigungsmittels sorgfältig weg.
● Wischen Sie die Oberfläche mit einem trockenen, weichen Lappen ab, um
verbliebene Feuchtigkeit vollständig zu entfernen. Lassen Sie das Leder
an einem schattigen und belüfteten Ort trocknen.
● Beseitigen Sie Schmutz und Staub mit einem Staubsauger.
● Verwenden Sie ein weiches Tuch, das mit einem zu ca. 1% verdünnten,
neutralen Reinigungsmittel befeuchtet ist.
● Wringen Sie den Lappen gut aus und wischen Sie alle zurückgebliebenen
Spuren des Reinigungsmittels und des Wassers sorgfältig weg.
Mit den folgenden Maßnahmen können Sie den Fahrzeuginnenraum
schützen und in einem erstklassigen Zustand halten:
Schutz des Innenraums
Reinigung des Leders
Reinigen der Bereiche mit synthetischem Leder

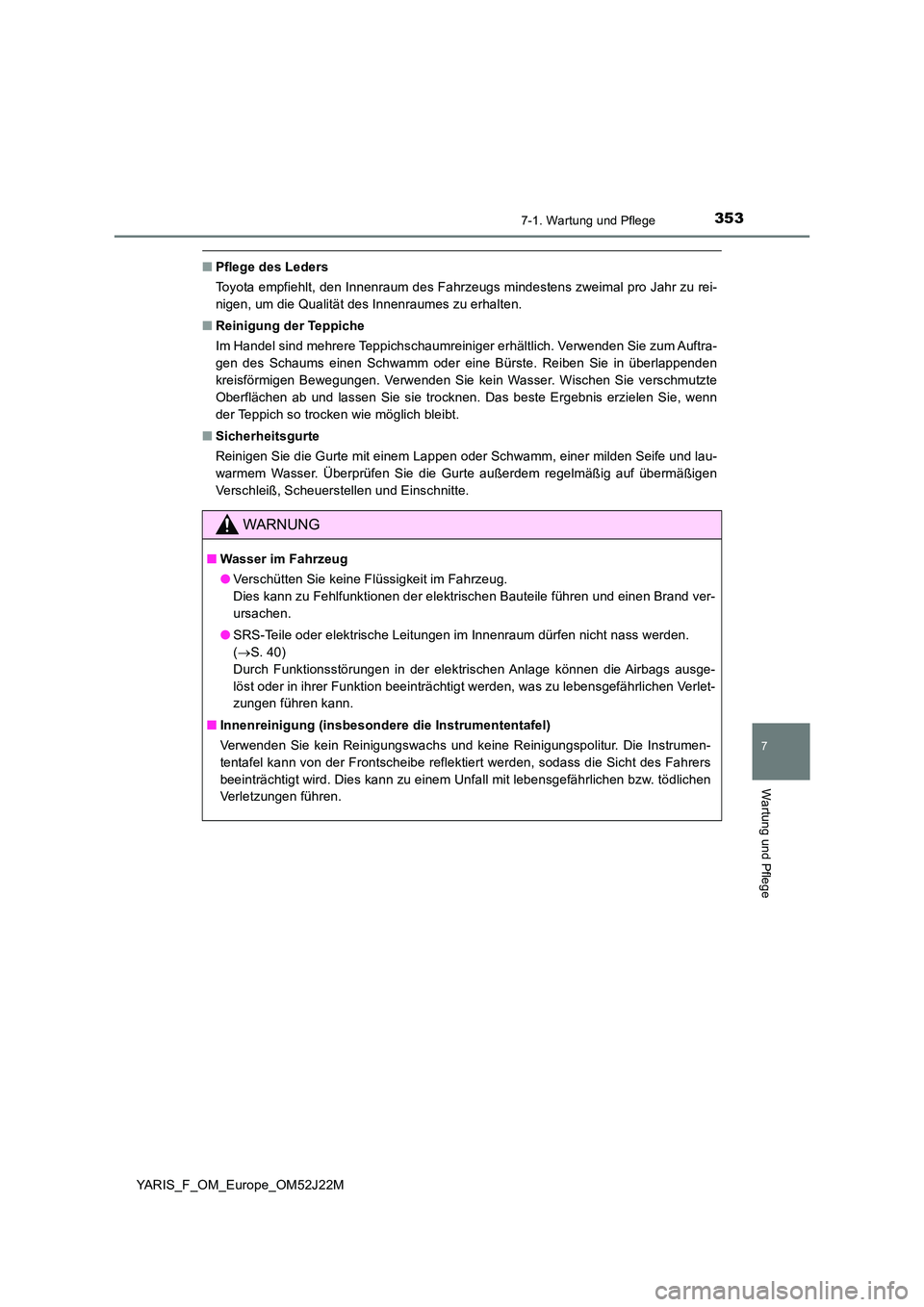

Page 353 of 549

3537-1. Wartung und Pflege
7
Wartung und Pflege
YARIS_F_OM_Europe_OM52J22M
■Pflege des Leders
Toyota empfiehlt, den Innenraum des Fahrzeugs mindestens zweimal pro Jahr zu rei-
nigen, um die Qualität des Innenraumes zu erhalten.
■ Reinigung der Teppiche
Im Handel sind mehrere Teppichschaumreiniger erhältlich. Verwenden Sie zum Auftra-
gen des Schaums einen Schwamm oder eine Bürste. Reiben Sie in überlappenden
kreisförmigen Bewegungen. Verwenden Sie kein Wasser. Wischen Sie verschmutzte
Oberflächen ab und lassen Sie sie trocknen. Das beste Ergebnis erzielen Sie, wenn
der Teppich so trocken wie möglich bleibt.
■ Sicherheitsgurte
Reinigen Sie die Gurte mit einem Lappen oder Schwamm, einer milden Seife und lau-
warmem Wasser. Überprüfen Sie die Gurte außerdem regelmäßig auf übermäßigen
Verschleiß, Scheuerstellen und Einschnitte.
WARNUNG
■ Wasser im Fahrzeug
● Verschütten Sie keine Flüssigkeit im Fahrzeug.
Dies kann zu Fehlfunktionen der elektrischen Bauteile führen und einen Brand ver-
ursachen.
● SRS-Teile oder elektrische Leitungen im Innenraum dürfen nicht nass werden.
( S. 40)
Durch Funktionsstörungen in der elektrischen Anlage können die Airbags ausge-
löst oder in ihrer Funktion beeinträchtigt werden, was zu lebensgefährlichen Verlet-
zungen führen kann.
■ Innenreinigung (insbesondere die Instrumententafel)
Verwenden Sie kein Reinigungswachs und keine Reinigungspolitur. Die Instrumen-
tentafel kann von der Frontscheibe reflektiert werden, sodass die Sicht des Fahrers
beeinträchtigt wird. Dies kann zu einem Unfall mit lebensgefährlichen bzw. tödlichen
Verletzungen führen.

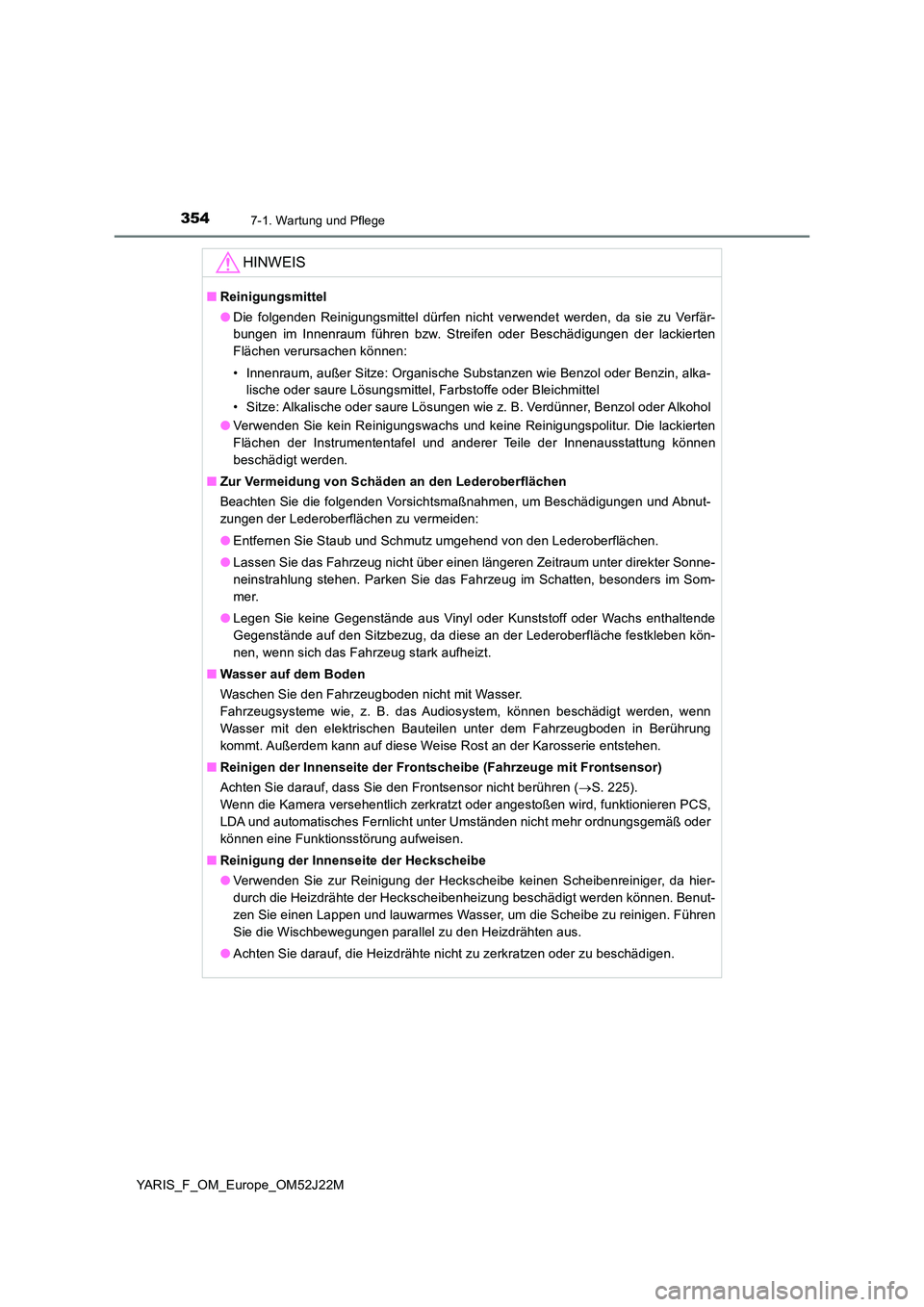

Page 354 of 549

3547-1. Wartung und Pflege
YARIS_F_OM_Europe_OM52J22M
HINWEIS
■Reinigungsmittel
● Die folgenden Reinigungsmittel dürfen nicht verwendet werden, da sie zu Verfär-
bungen im Innenraum führen bzw. Streifen oder Beschädigungen der lackierten
Flächen verursachen können:
• Innenraum, außer Sitze: Organische Substanzen wie Benzol oder Benzin, alka-
lische oder saure Lösungsmittel, Farbstoffe oder Bleichmittel
• Sitze: Alkalische oder saure Lösungen wie z. B. Verdünner, Benzol oder Alkohol
● Verwenden Sie kein Reinigungswachs und keine Reinigungspolitur. Die lackierten
Flächen der Instrumententafel und anderer Teile der Innenausstattung können
beschädigt werden.
■ Zur Vermeidung von Schäden an den Lederoberflächen
Beachten Sie die folgenden Vorsichtsmaßnahmen, um Beschädigungen und Abnut-
zungen der Lederoberflächen zu vermeiden:
● Entfernen Sie Staub und Schmutz umgehend von den Lederoberflächen.
● Lassen Sie das Fahrzeug nicht über einen längeren Zeitraum unter direkter Sonne-
neinstrahlung stehen. Parken Sie das Fahrzeug im Schatten, besonders im Som-
mer.
● Legen Sie keine Gegenstände aus Vinyl oder Kunststoff oder Wachs enthaltende
Gegenstände auf den Sitzbezug, da diese an der Lederoberfläche festkleben kön-
nen, wenn sich das Fahrzeug stark aufheizt.
■ Wasser auf dem Boden
Waschen Sie den Fahrzeugboden nicht mit Wasser.
Fahrzeugsysteme wie, z. B. das Audiosystem, können beschädigt werden, wenn
Wasser mit den elektrischen Bauteilen unter dem Fahrzeugboden in Berührung
kommt. Außerdem kann auf diese Weise Rost an der Karosserie entstehen.
■ Reinigen der Innenseite der Frontscheibe (Fahrzeuge mit Frontsensor)
Achten Sie darauf, dass Sie den Frontsensor nicht berühren ( S. 225).
Wenn die Kamera versehentlich zerkratzt oder angestoßen wird, funktionieren PCS,
LDA und automatisches Fernlicht unter Umständen nicht mehr ordnungsgemäß oder
können eine Funktionsstörung aufweisen.
■ Reinigung der Innenseite der Heckscheibe
● Verwenden Sie zur Reinigung der Heckscheibe keinen Scheibenreiniger, da hier-
durch die Heizdrähte der Heckscheibenheizung beschädigt werden können. Benut-
zen Sie einen Lappen und lauwarmes Wasser, um die Scheibe zu reinigen. Führen
Sie die Wischbewegungen parallel zu den Heizdrähten aus.
● Achten Sie darauf, die Heizdrähte nicht zu zerkratzen oder zu beschädigen.
Page 355 of 549

3557-2. Wartung
7
Wartung und Pflege
YARIS_F_OM_Europe_OM52J22M
Wartungsanforderungen
Das Wartungsprogramm muss so durchgeführt werden wie im Wartungsplan
angegeben.
Alle Einzelheiten Ihres Wartungsplans entnehmen Sie bitte dem “Toyota Service-
heft” oder dem “Toyota Garantieheft”.
Durchführung der Wartung in Eigenregie?
Mit ein wenig technischem Geschick und einigen Grundwerkzeugen können Sie
viele Wartungsarbeiten selbst durchführen.
Beachten Sie jedoch, dass einige Wartungsarbeiten Spezialwerkzeuge und Fach-
kenntnisse erfordern. Diese Arbeiten sollten von Fachbetrieben durchgeführt wer-
den. Selbst wenn Sie ein erfahrener Hobbymechaniker sind, sollten Reparaturen
und Wartungsarbeiten von einem Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fach-
betrieb durchgeführt werden. Jeder Toyota-Vertragshändler bzw. jede
Vertragswerkstatt behält eine Aufzeichnung über die durchgeführte Wartung, was
Ihnen später bei einer eventuellen Inanspruchnahme des Garantie-Services helfen
kann. Wenn Sie die Wartung Ihres Fahrzeugs einem anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb überlassen, sollten Sie darauf beste-
hen, dass dieser ebenfalls eine Aufzeichnung über die durchgeführte Wartung auf-
bewahrt.
Um ein sicheres und wirtschaftliches Fahren sicherzustellen, ist eine
tägliche Pflege und regelmäßige Wartung unerlässlich. Toyota emp-
fiehlt folgende Wartungsmaßnahmen:
Wartungsprogramm
Wartung in Eigenregie

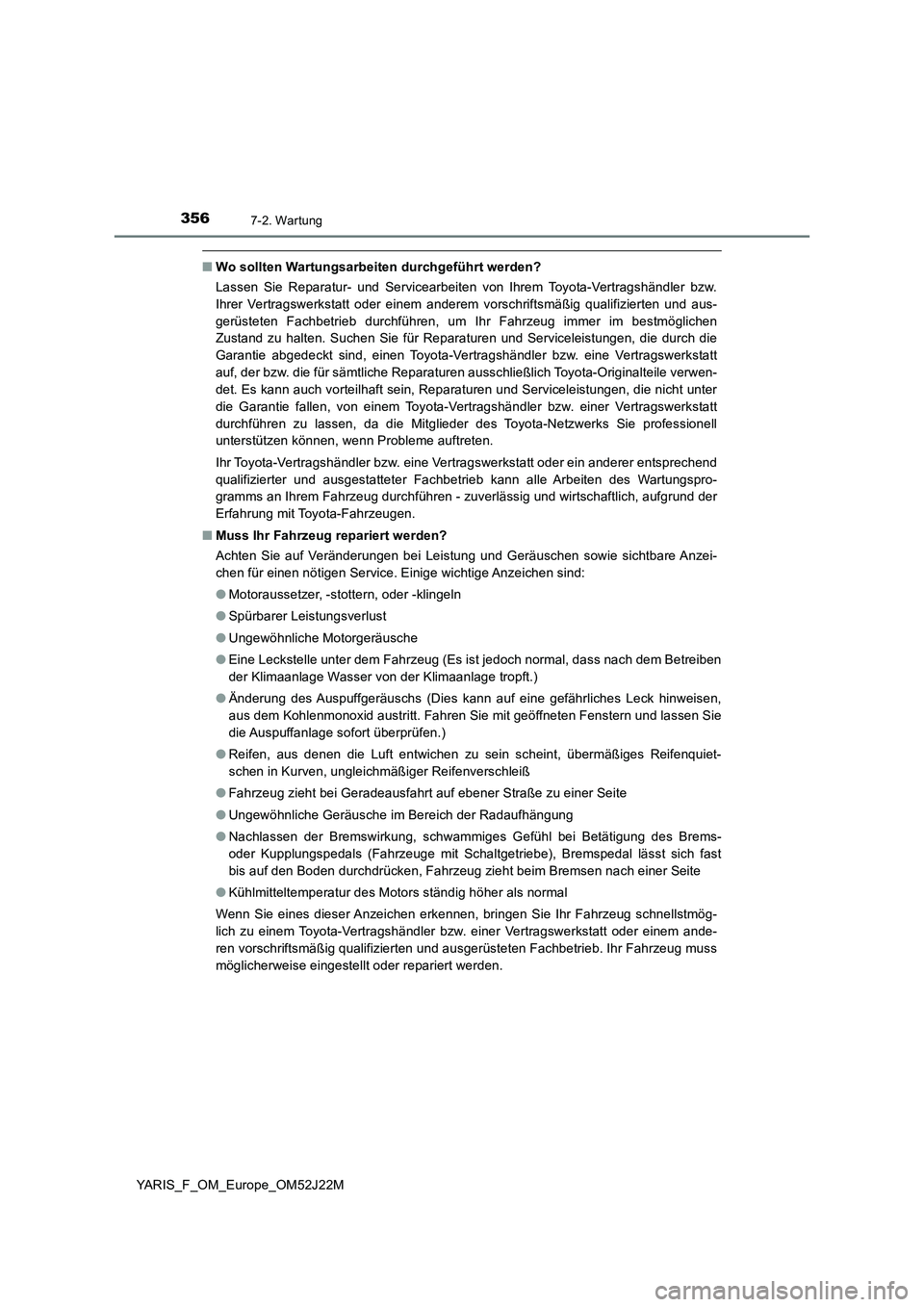

Page 356 of 549

3567-2. Wartung
YARIS_F_OM_Europe_OM52J22M
■Wo sollten Wartungsarbeiten durchgeführt werden?
Lassen Sie Reparatur- und Servicearbeiten von Ihrem Toyota-Vertragshändler bzw.
Ihrer Vertragswerkstatt oder einem anderem vorschriftsmäßig qualifizierten und aus-
gerüsteten Fachbetrieb durchführen, um Ihr Fahrzeug immer im bestmöglichen
Zustand zu halten. Suchen Sie für Reparaturen und Serviceleistungen, die durch die
Garantie abgedeckt sind, einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt
auf, der bzw. die für sämtliche Reparaturen ausschließlich Toyota-Originalteile verwen-
det. Es kann auch vorteilhaft sein, Reparaturen und Serviceleistungen, die nicht unter
die Garantie fallen, von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
durchführen zu lassen, da die Mitglieder des Toyota-Netzwerks Sie professionell
unterstützen können, wenn Probleme auftreten.
Ihr Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder ein anderer entsprechend
qualifizierter und ausgestatteter Fachbetrieb kann alle Arbeiten des Wartungspro-
gramms an Ihrem Fahrzeug durchführen - zuverlässig und wirtschaftlich, aufgrund der
Erfahrung mit Toyota-Fahrzeugen.
■ Muss Ihr Fahrzeug repariert werden?
Achten Sie auf Veränderungen bei Leistung und Geräuschen sowie sichtbare Anzei-
chen für einen nötigen Service. Einige wichtige Anzeichen sind:
● Motoraussetzer, -stottern, oder -klingeln
● Spürbarer Leistungsverlust
● Ungewöhnliche Motorgeräusche
● Eine Leckstelle unter dem Fahrzeug (Es ist jedoch normal, dass nach dem Betreiben
der Klimaanlage Wasser von der Klimaanlage tropft.)
● Änderung des Auspuffgeräuschs (Dies kann auf eine gefährliches Leck hinweisen,
aus dem Kohlenmonoxid austritt. Fahren Sie mit geöffneten Fenstern und lassen Sie
die Auspuffanlage sofort überprüfen.)
● Reifen, aus denen die Luft entwichen zu sein scheint, übermäßiges Reifenquiet-
schen in Kurven, ungleichmäßiger Reifenverschleiß
● Fahrzeug zieht bei Geradeausfahrt auf ebener Straße zu einer Seite
● Ungewöhnliche Geräusche im Bereich der Radaufhängung
● Nachlassen der Bremswirkung, schwammiges Gefühl bei Betätigung des Brems-
oder Kupplungspedals (Fahrzeuge mit Schaltgetriebe), Bremspedal lässt sich fast
bis auf den Boden durchdrücken, Fahrzeug zieht beim Bremsen nach einer Seite
● Kühlmitteltemperatur des Motors ständig höher als normal
Wenn Sie eines dieser Anzeichen erkennen, bringen Sie Ihr Fahrzeug schnellstmög-
lich zu einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb. Ihr Fahrzeug muss
möglicherweise eingestellt oder repariert werden.

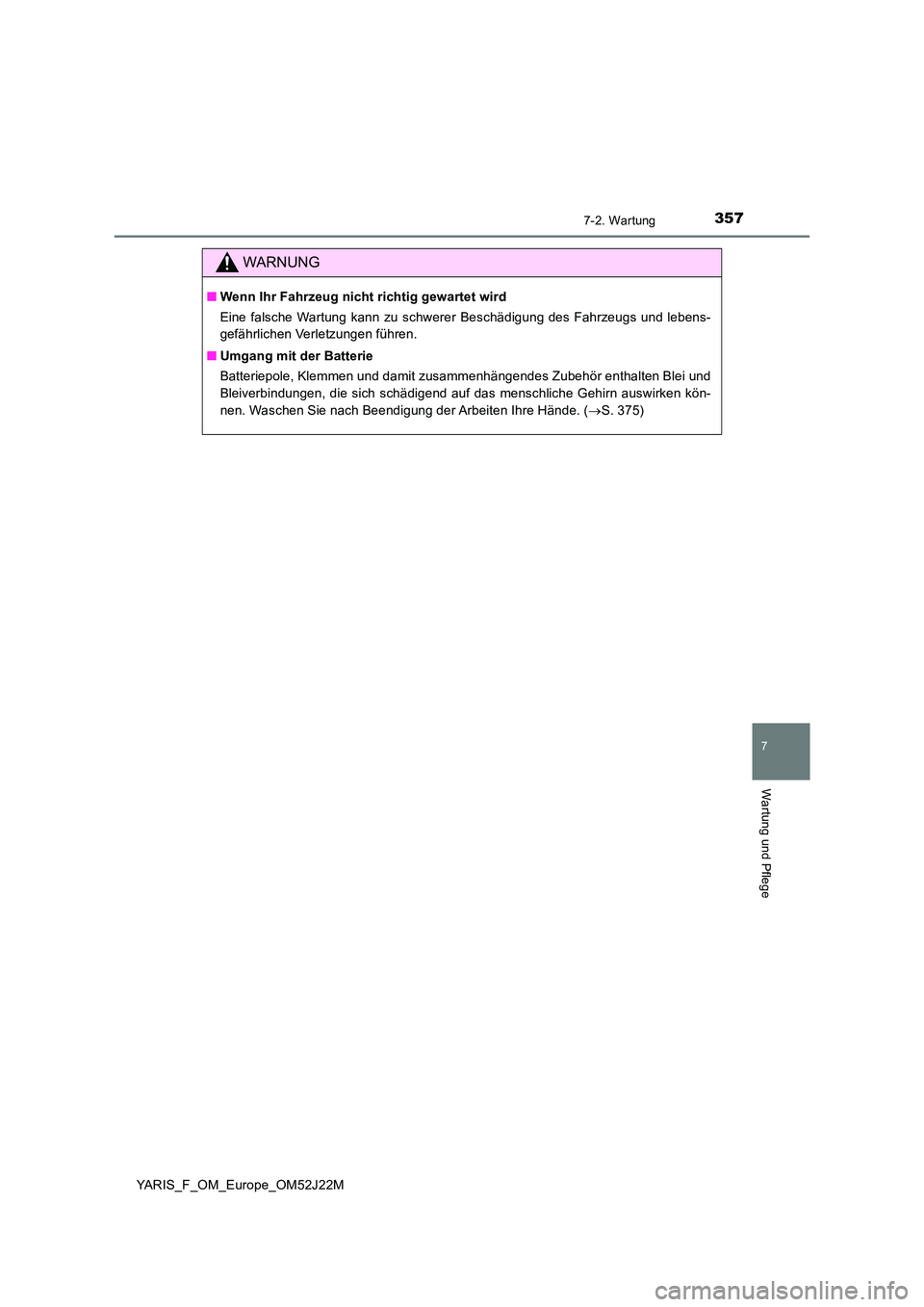

Page 357 of 549

3577-2. Wartung
7
Wartung und Pflege
YARIS_F_OM_Europe_OM52J22M
WARNUNG
■Wenn Ihr Fahrzeug nicht richtig gewartet wird
Eine falsche Wartung kann zu schwerer Beschädigung des Fahrzeugs und lebens-
gefährlichen Verletzungen führen.
■ Umgang mit der Batterie
Batteriepole, Klemmen und damit zusammenhängendes Zubehör enthalten Blei und
Bleiverbindungen, die sich schädigend auf das menschliche Gehirn auswirken kön-
nen. Waschen Sie nach Beendigung der Arbeiten Ihre Hände. ( S. 375)

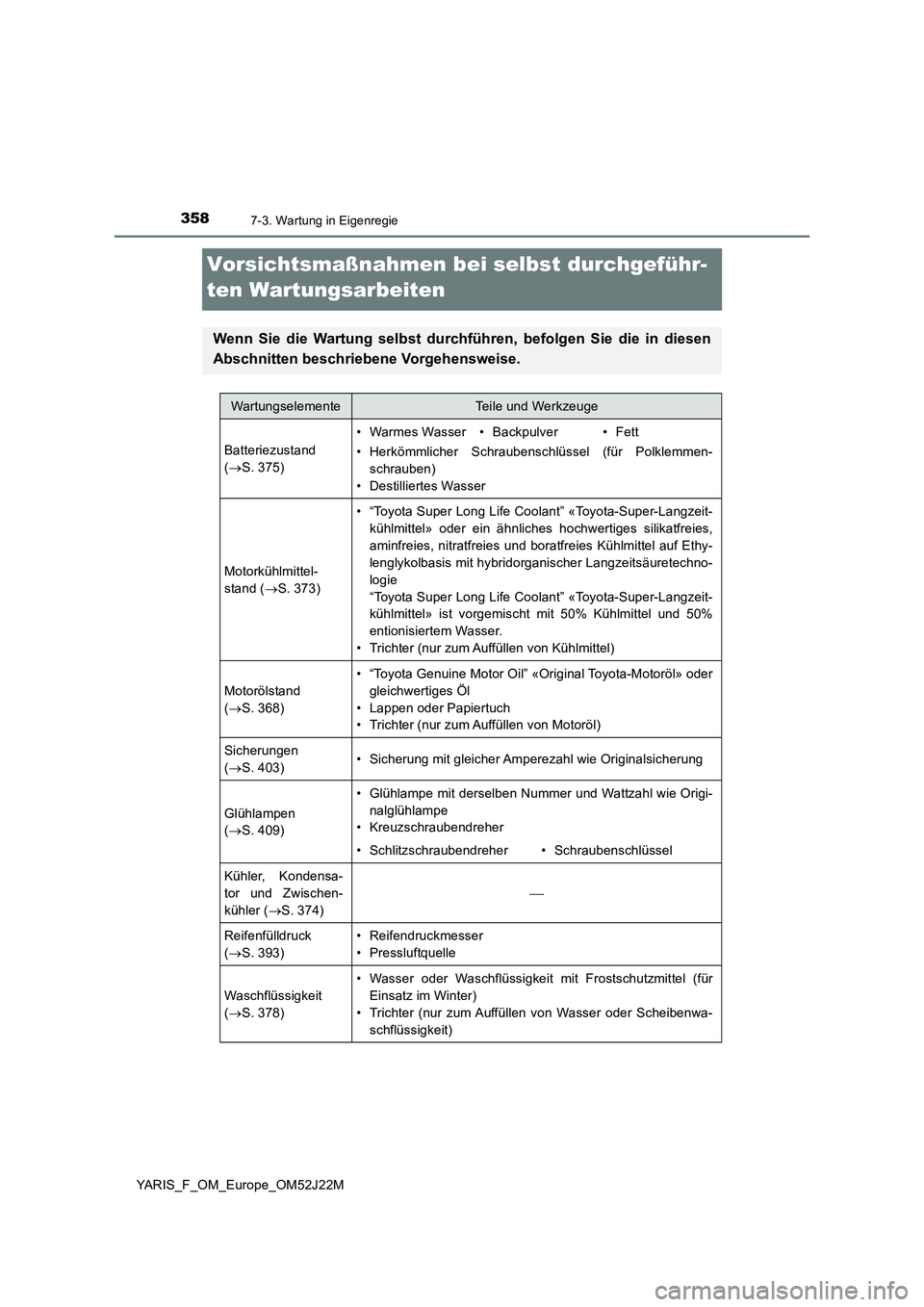

Page 358 of 549

3587-3. Wartung in Eigenregie
YARIS_F_OM_Europe_OM52J22M
Vorsichtsmaßnahmen bei selbst durchgeführ-
ten Wartungsarbeiten
Wenn Sie die Wartung selbst durchführen, befolgen Sie die in diesen
Abschnitten beschriebene Vorgehensweise.
WartungselementeTeile und Werkzeuge
Batteriezustand
( S. 375)
• Warmes Wasser• Backpulver•Fett
• Herkömmlicher Schraubenschlüssel (für Polklemmen-
schrauben)
• Destilliertes Wasser
Motorkühlmittel-
stand ( S. 373)
• “Toyota Super Long Life Coolant” «Toyota-Super-Langzeit-
kühlmittel» oder ein ähnliches hochwertiges silikatfreies,
aminfreies, nitratfreies und boratfreies Kühlmittel auf Ethy-
lenglykolbasis mit hybridorganischer Langzeitsäuretechno-
logie
“Toyota Super Long Life Coolant” «Toyota-Super-Langzeit-
kühlmittel» ist vorgemischt mit 50% Kühlmittel und 50%
entionisiertem Wasser.
• Trichter (nur zum Auffüllen von Kühlmittel)
Motorölstand
( S. 368)
• “Toyota Genuine Motor Oil” «Original Toyota-Motoröl» oder
gleichwertiges Öl
• Lappen oder Papiertuch
• Trichter (nur zum Auffüllen von Motoröl)
Sicherungen
( S. 403)• Sicherung mit gleicher Amperezahl wie Originalsicherung
Glühlampen
( S. 409)
• Glühlampe mit derselben Nummer und Wattzahl wie Origi-
nalglühlampe
• Kreuzschraubendreher
• Schlitzschraubendreher• Schraubenschlüssel
Kühler, Kondensa-
tor und Zwischen-
kühler ( S. 374)
Reifenfülldruck
( S. 393)
• Reifendruckmesser
• Pressluftquelle
Waschflüssigkeit
( S. 378)
• Wasser oder Waschflüssigkeit mit Frostschutzmittel (für
Einsatz im Winter)
• Trichter (nur zum Auffüllen von Wasser oder Scheibenwa-
schflüssigkeit)
Page 359 of 549

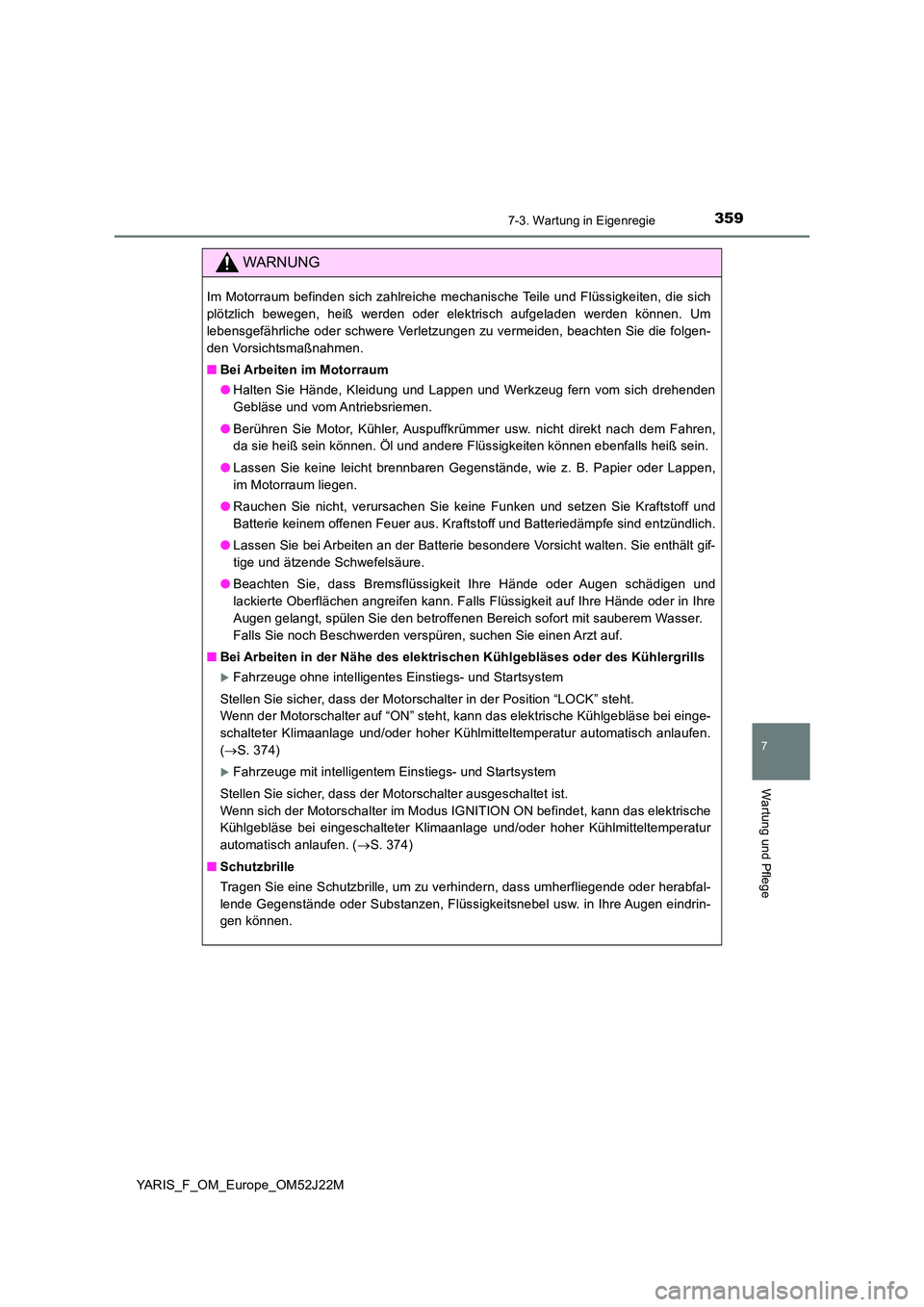

3597-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_F_OM_Europe_OM52J22M
WARNUNG
Im Motorraum befinden sich zahlreiche mechanische Teile und Flüssigkeiten, die sich
plötzlich bewegen, heiß werden oder elektrisch aufgeladen werden können. Um
lebensgefährliche oder schwere Verletzungen zu vermeiden, beachten Sie die folgen-
den Vorsichtsmaßnahmen.
■ Bei Arbeiten im Motorraum
● Halten Sie Hände, Kleidung und Lappen und Werkzeug fern vom sich drehenden
Gebläse und vom Antriebsriemen.
● Berühren Sie Motor, Kühler, Auspuffkrümmer usw. nicht direkt nach dem Fahren,
da sie heiß sein können. Öl und andere Flüssigkeiten können ebenfalls heiß sein.
● Lassen Sie keine leicht brennbaren Gegenstände, wie z. B. Papier oder Lappen,
im Motorraum liegen.
● Rauchen Sie nicht, verursachen Sie keine Funken und setzen Sie Kraftstoff und
Batterie keinem offenen Feuer aus. Kraftstoff und Batteriedämpfe sind entzündlich.
● Lassen Sie bei Arbeiten an der Batterie besondere Vorsicht walten. Sie enthält gif-
tige und ätzende Schwefelsäure.
● Beachten Sie, dass Bremsflüssigkeit Ihre Hände oder Augen schädigen und
lackierte Oberflächen angreifen kann. Falls Flüssigkeit auf Ihre Hände oder in Ihre
Augen gelangt, spülen Sie den betroffenen Bereich sofort mit sauberem Wasser.
Falls Sie noch Beschwerden verspüren, suchen Sie einen Arzt auf.
■ Bei Arbeiten in der Nähe des elektrischen Kühlgebläses oder des Kühlergrills
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem
Stellen Sie sicher, dass der Motorschalter in der Position “LOCK” steht.
Wenn der Motorschalter auf “ON” steht, kann das elektrische Kühlgebläse bei einge-
schalteter Klimaanlage und/oder hoher Kühlmitteltemperatur automatisch anlaufen.
( S. 374)
Fahrzeuge mit intelligentem Einstiegs- und Startsystem
Stellen Sie sicher, dass der Motorschalter ausgeschaltet ist.
Wenn sich der Motorschalter im Modus IGNITION ON befindet, kann das elektrische
Kühlgebläse bei eingeschalteter Klimaanlage und/oder hoher Kühlmitteltemperatur
automatisch anlaufen. ( S. 374)
■ Schutzbrille
Tragen Sie eine Schutzbrille, um zu verhindern, dass umherfliegende oder herabfal-
lende Gegenstände oder Substanzen, Flüssigkeitsnebel usw. in Ihre Augen eindrin-
gen können.
Page 360 of 549

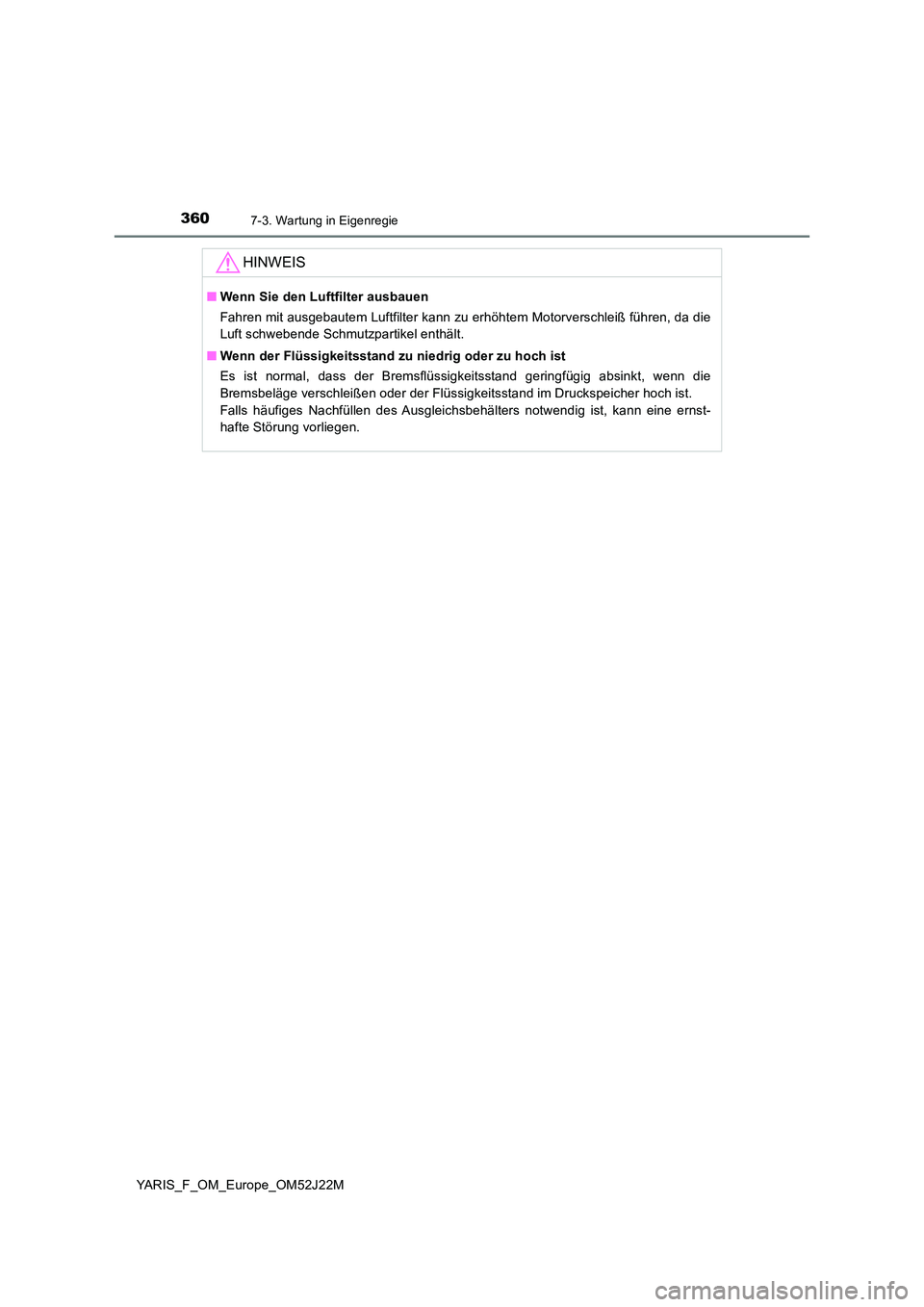

3607-3. Wartung in Eigenregie
YARIS_F_OM_Europe_OM52J22M
HINWEIS
■Wenn Sie den Luftfilter ausbauen
Fahren mit ausgebautem Luftfilter kann zu erhöhtem Motorverschleiß führen, da die
Luft schwebende Schmutzpartikel enthält.
■ Wenn der Flüssigkeitsstand zu niedrig oder zu hoch ist
Es ist normal, dass der Bremsflüssigkeitsstand geringfügig absinkt, wenn die
Bremsbeläge verschleißen oder der Flüssigkeitsstand im Druckspeicher hoch ist.
Falls häufiges Nachfüllen des Ausgleichsbehälters notwendig ist, kann eine ernst-
hafte Störung vorliegen.
