4117-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_F_OM_Europe_OM52J22M

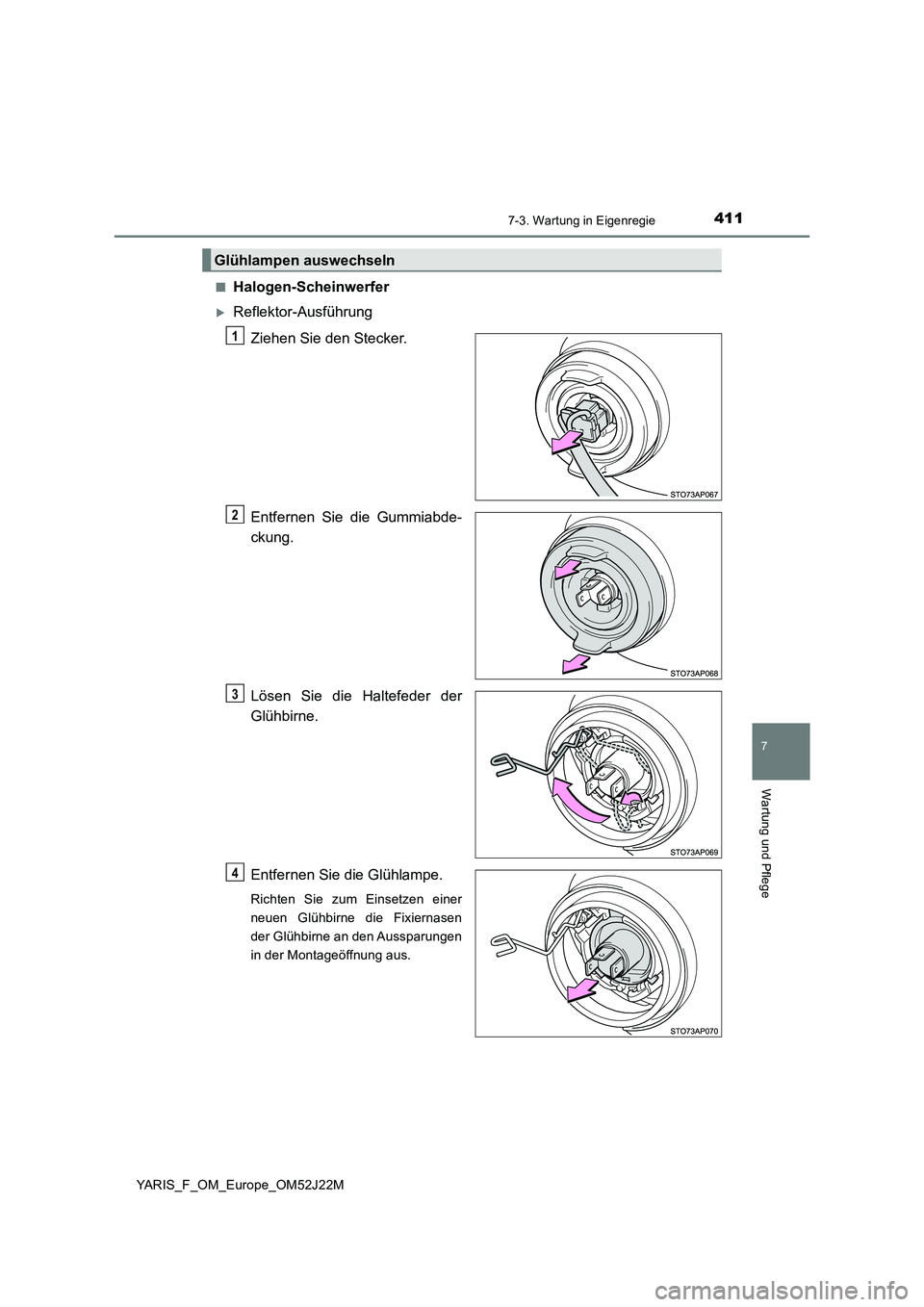

■Halogen-Scheinwerfer
Reflektor-Ausführung
Ziehen Sie den Stecker.
Entfernen Sie die Gummiabde-
ckung.
Lösen Sie die Haltefeder der
Glühbirne.
Entfernen Sie die Glühlampe.
Richten Sie zum Einsetzen einer
neuen Glühbirne die Fixiernasen
der Glühbirne an den Aussparungen
in der Montageöffnung aus.
Glühlampen auswechseln
1
2
3
4
Page 412 of 549
4127-3. Wartung in Eigenregie
YARIS_F_OM_Europe_OM52J22M

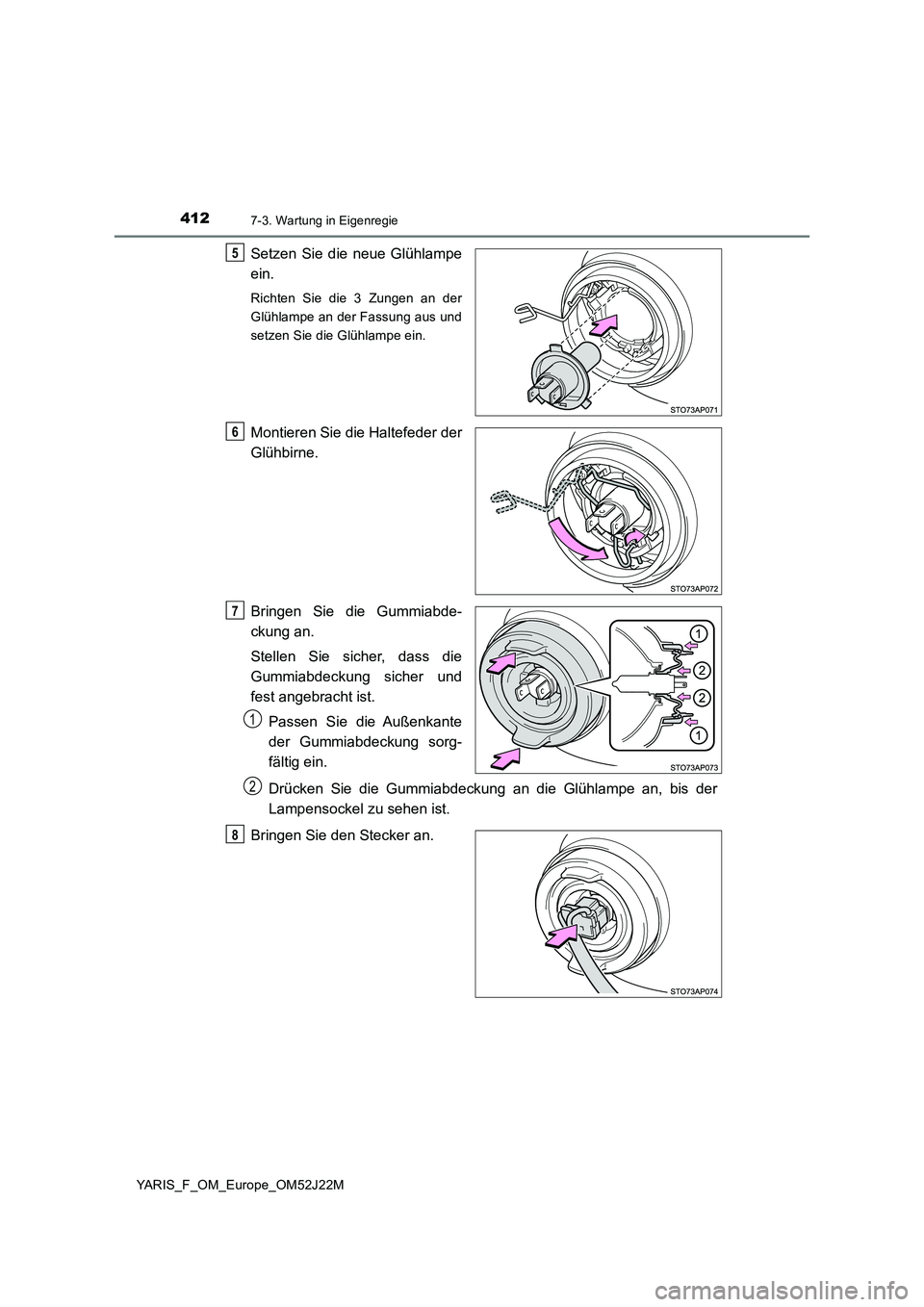

Setzen Sie die neue Glühlampe
ein.
Richten Sie die 3 Zungen an der
Glühlampe an der Fassung aus und
setzen Sie die Glühlampe ein.
Montieren Sie die Haltefeder der
Glühbirne.
Bringen Sie die Gummiabde-
ckung an.
Stellen Sie sicher, dass die
Gummiabdeckung sicher und
fest angebracht ist.
Passen Sie die Außenkante
der Gummiabdeckung sorg-
fältig ein.
Drücken Sie die Gummiabdeckung an die Glühlampe an, bis der
Lampensockel zu sehen ist.
Bringen Sie den Stecker an.
5
6
7
1
2
8
Page 413 of 549
4137-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_F_OM_Europe_OM52J22M

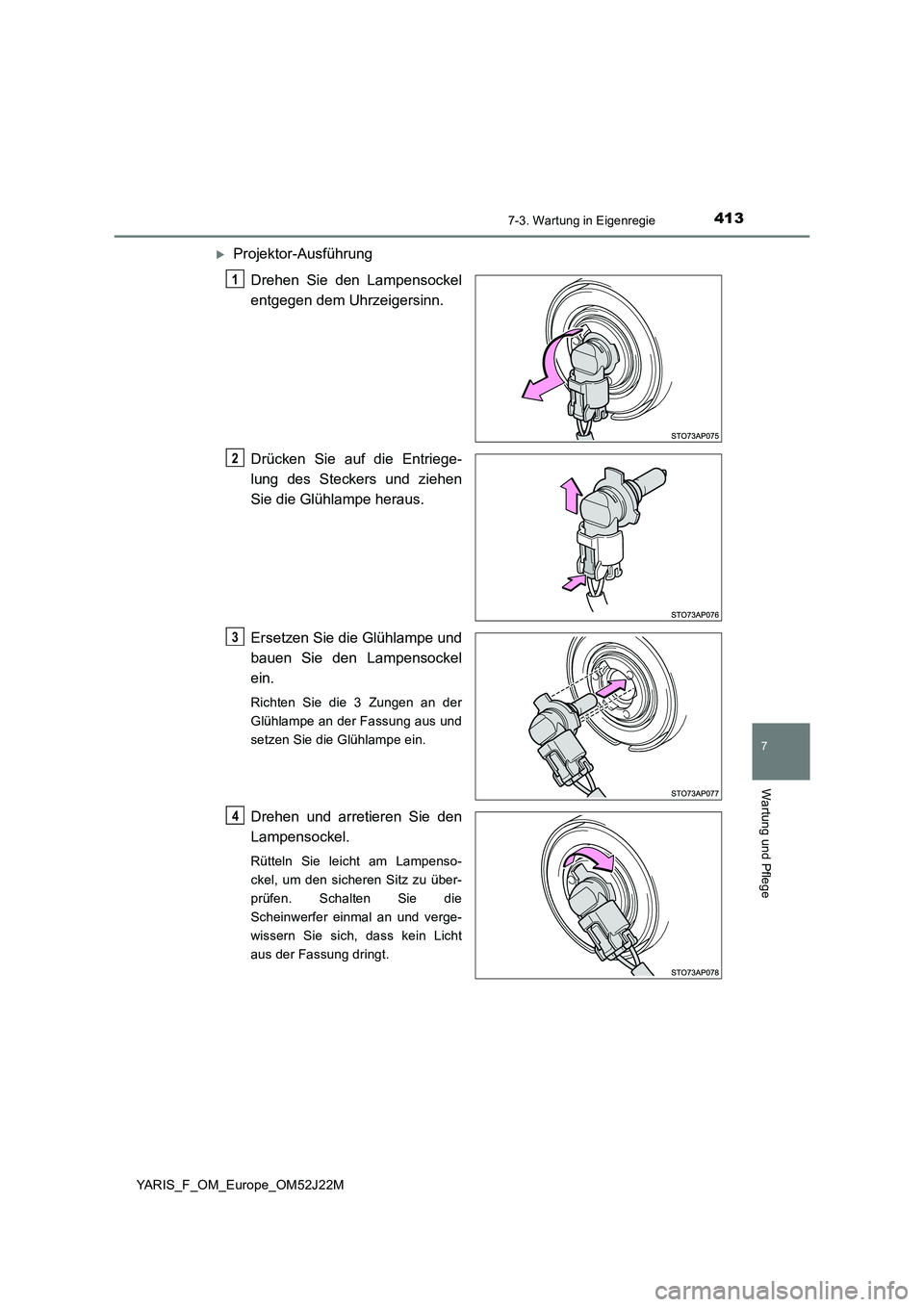

Projektor-Ausführung
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Drücken Sie auf die Entriege-
lung des Steckers und ziehen
Sie die Glühlampe heraus.
Ersetzen Sie die Glühlampe und
bauen Sie den Lampensockel
ein.
Richten Sie die 3 Zungen an der
Glühlampe an der Fassung aus und
setzen Sie die Glühlampe ein.
Drehen und arretieren Sie den
Lampensockel.
Rütteln Sie leicht am Lampenso-
ckel, um den sicheren Sitz zu über-
prüfen. Schalten Sie die
Scheinwerfer einmal an und verge-
wissern Sie sich, dass kein Licht
aus der Fassung dringt.
1
2
3
14
Page 414 of 549
4147-3. Wartung in Eigenregie
YARIS_F_OM_Europe_OM52J22M

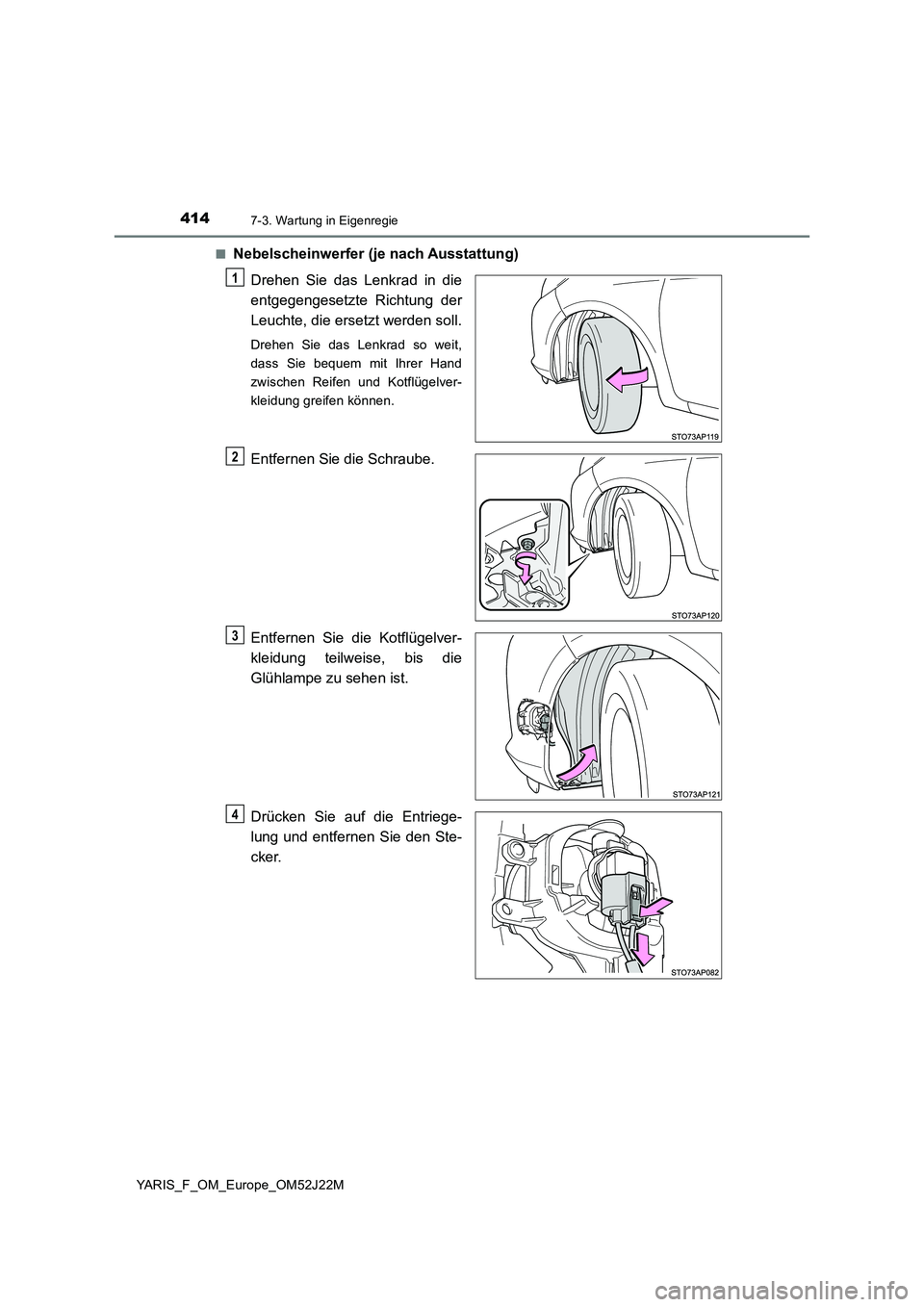

■Nebelscheinwerfer (je nach Ausstattung)
Drehen Sie das Lenkrad in die
entgegengesetzte Richtung der
Leuchte, die ersetzt werden soll.
Drehen Sie das Lenkrad so weit,
dass Sie bequem mit Ihrer Hand
zwischen Reifen und Kotflügelver-
kleidung greifen können.
Entfernen Sie die Schraube.
Entfernen Sie die Kotflügelver-
kleidung teilweise, bis die
Glühlampe zu sehen ist.
Drücken Sie auf die Entriege-
lung und entfernen Sie den Ste-
cker.
1
2
3
4
Page 415 of 549
4157-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_F_OM_Europe_OM52J22M

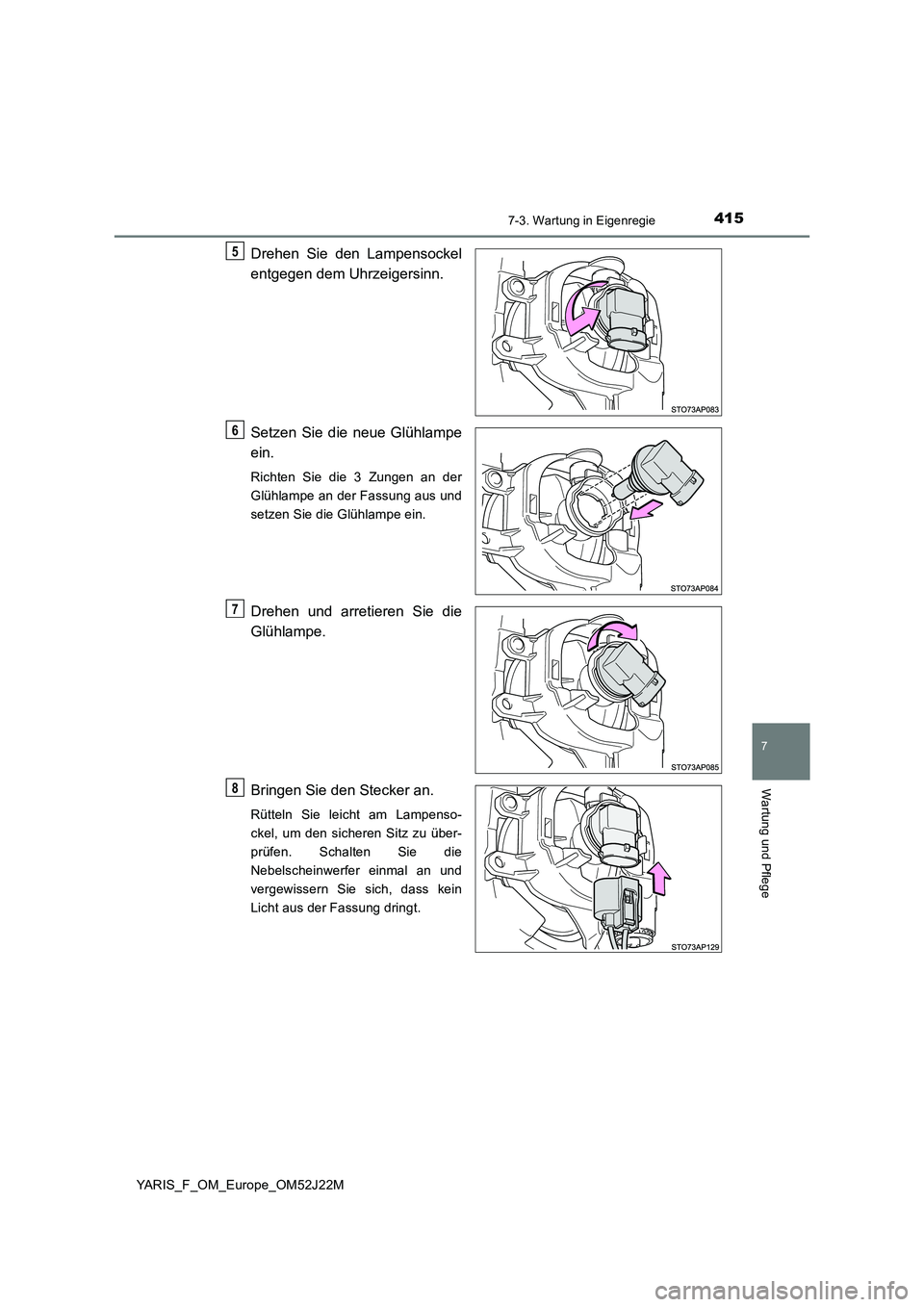

Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Setzen Sie die neue Glühlampe
ein.
Richten Sie die 3 Zungen an der
Glühlampe an der Fassung aus und
setzen Sie die Glühlampe ein.
Drehen und arretieren Sie die
Glühlampe.
Bringen Sie den Stecker an.
Rütteln Sie leicht am Lampenso-
ckel, um den sicheren Sitz zu über-
prüfen. Schalten Sie die
Nebelscheinwerfer einmal an und
vergewissern Sie sich, dass kein
Licht aus der Fassung dringt.
5
6
7
8
Page 416 of 549
4167-3. Wartung in Eigenregie
YARIS_F_OM_Europe_OM52J22M

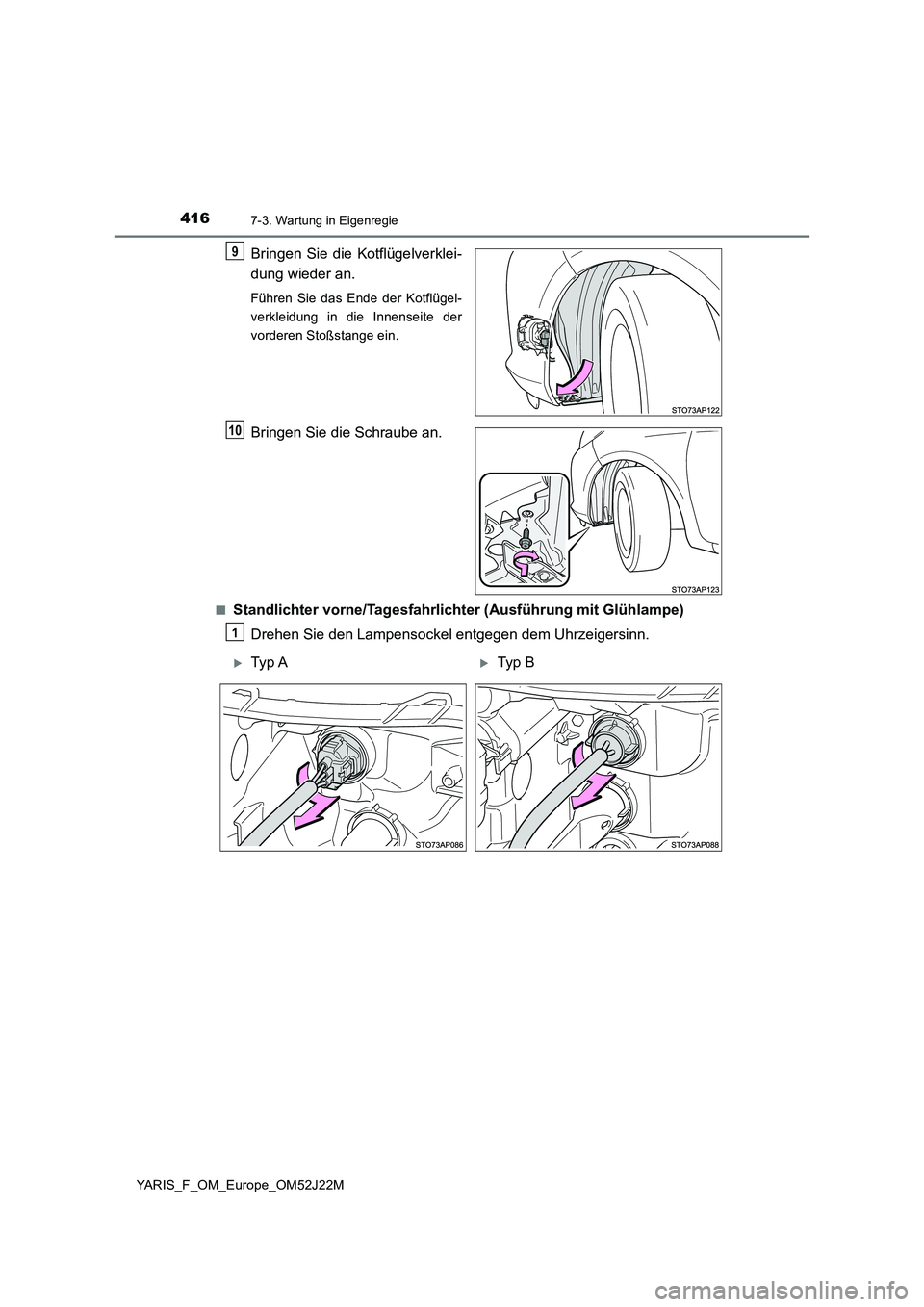

Bringen Sie die Kotflügelverklei-
dung wieder an.
Führen Sie das Ende der Kotflügel-
verkleidung in die Innenseite der
vorderen Stoßstange ein.
Bringen Sie die Schraube an.
■Standlichter vorne/Tagesfahrlichter (Ausführung mit Glühlampe)
Drehen Sie den Lampensockel entgegen dem Uhrzeigersinn.
9
10
1
Typ ATyp B
Page 417 of 549
4177-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_F_OM_Europe_OM52J22M
Entnehmen Sie die Glühlampe.
Führen Sie beim Einbau die aufgeführten Schritte in umgekehrter Rei-
henfolge durch.
■Vordere Fahrtrichtungsanzeiger
Drehen Sie den Lampensockel entgegen dem Uhrzeigersinn.
Entnehmen Sie die Glühlampe.
Führen Sie beim Einbau die aufgeführten Schritte in umgekehrter Rei-
henfolge durch.
2
Typ ATyp B
3
1
Typ ATyp B
2
Typ ATyp B
3
Page 418 of 549
4187-3. Wartung in Eigenregie
YARIS_F_OM_Europe_OM52J22M

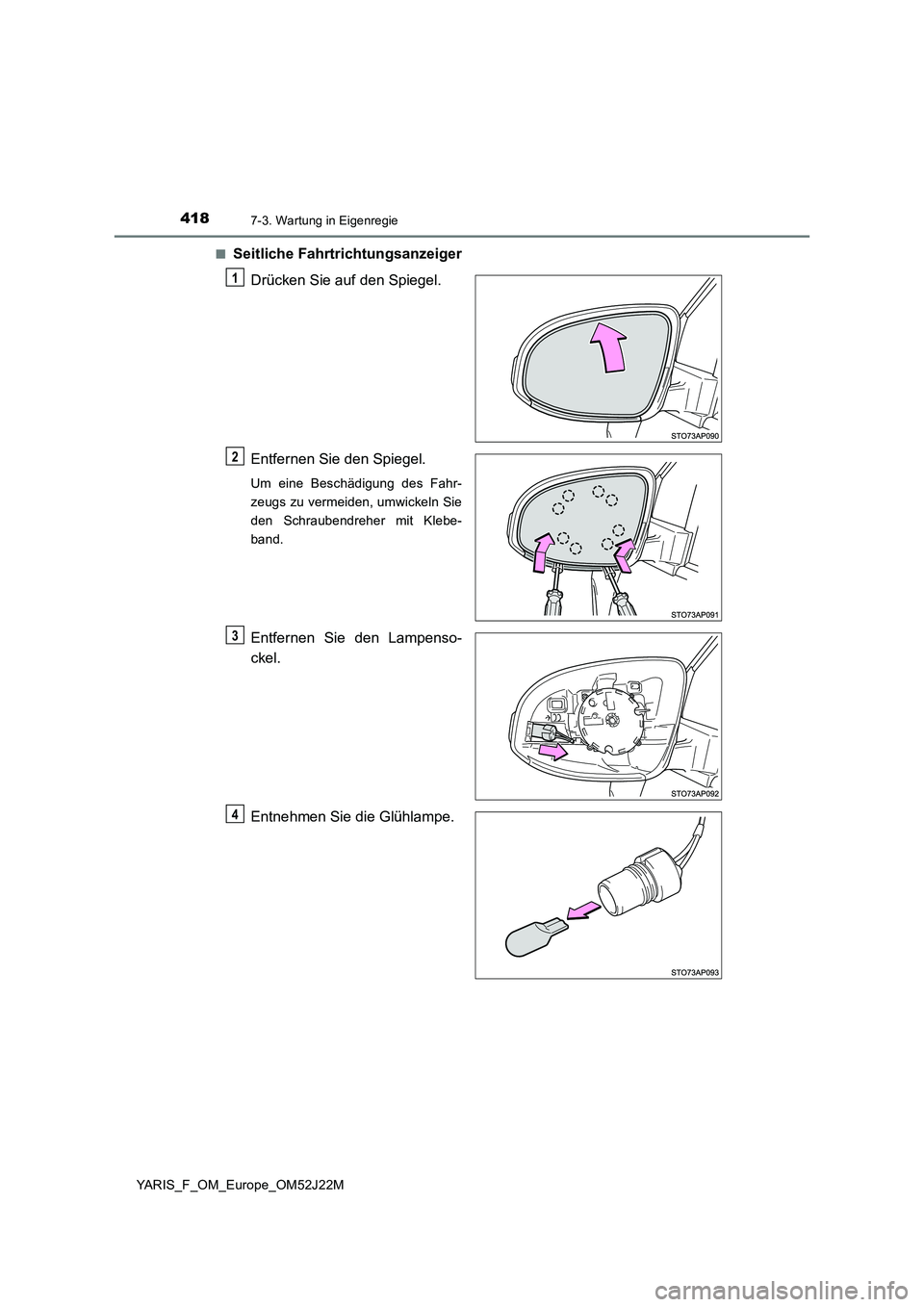

■Seitliche Fahrtrichtungsanzeiger
Drücken Sie auf den Spiegel.
Entfernen Sie den Spiegel.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, umwickeln Sie
den Schraubendreher mit Klebe-
band.
Entfernen Sie den Lampenso-
ckel.
Entnehmen Sie die Glühlampe.
1
2
3
4
Page 419 of 549
4197-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_F_OM_Europe_OM52J22M
Befestigen Sie nach dem Ein-
bau der neuen Glühlampe den
Lampensockel am Spiegelge-
häuse.
Richten Sie die Zungen aus und
arretieren Sie den Spiegel,
indem Sie nacheinander jeweils
die gegenüberliegenden Zun-
gen eindrücken.
Stellen Sie sicher, dass die Zungen
wie in der Abbildung gezeigt einge-
setzt werden, und drücken Sie sie
hinein, bis sie hörbar mit einem
Klick einrasten.
Wenn Sie keinen Klick hören, drü-
cken Sie die Zungen nicht gewalt-
sam hinein. Entfernen Sie
stattdessen den Spiegel und prüfen
Sie, ob die Zungen ordnungsgemäß
ausgerichtet sind.
■Brems-/Schlussleuchten (Ausführung mit Glühlampe) und hintere
Fahrtrichtungsanzeiger
Öffnen Sie die Heckklappe, und
entfernen Sie die Abdeckung.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, umwickeln Sie
den Schraubendreher mit Klebe-
band.
5
6
1
Page 420 of 549
4207-3. Wartung in Eigenregie
YARIS_F_OM_Europe_OM52J22M

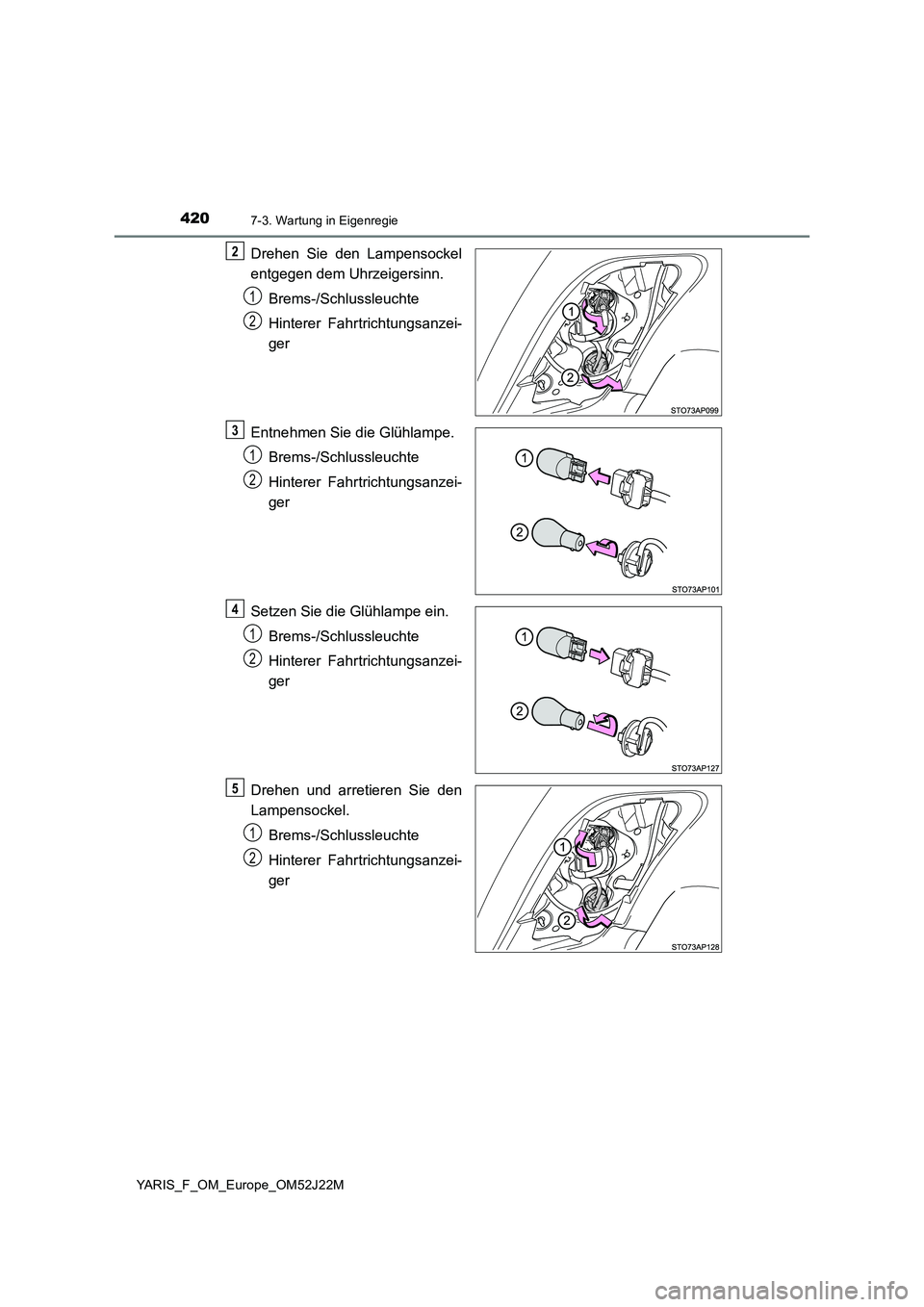

Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Brems-/Schlussleuchte
Hinterer Fahrtrichtungsanzei-
ger
Entnehmen Sie die Glühlampe.
Brems-/Schlussleuchte
Hinterer Fahrtrichtungsanzei-
ger
Setzen Sie die Glühlampe ein.
Brems-/Schlussleuchte
Hinterer Fahrtrichtungsanzei-
ger
Drehen und arretieren Sie den
Lampensockel.
Brems-/Schlussleuchte
Hinterer Fahrtrichtungsanzei-
ger
2
1
2
3
1
2
4
1
2
5
1
2
