4018-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52J20SE

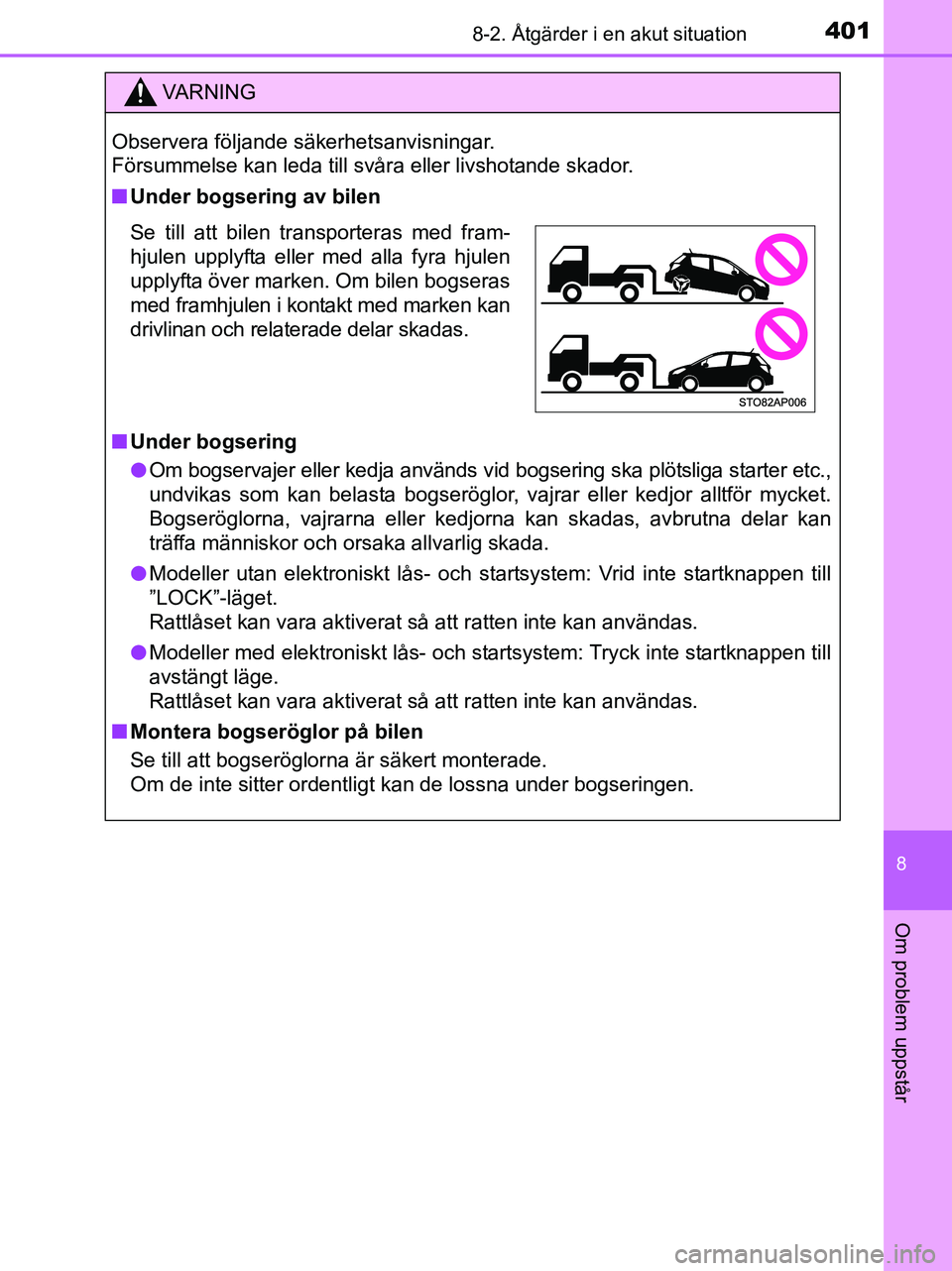

VA R N I N G
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
nUnder bogsering av bilen
n Under bogsering
l Om bogservajer eller kedja används vid bogsering ska plötsliga starter etc.,
undvikas som kan belasta bogseröglor, vajrar eller kedjor alltför mycket.
Bogseröglorna, vajrarna eller kedjorna kan skadas, avbrutna delar kan
träffa människor och orsaka allvarlig skada.
l Modeller utan elektroniskt lås- och startsystem: Vrid inte startknappen till
”LOCK”-läget.
Rattlåset kan vara aktiverat så att ratten inte kan användas.
l Modeller med elektroniskt lås- och startsystem: Tryck inte startknappen till
avstängt läge.
Rattlåset kan vara aktiverat så att ratten inte kan användas.
n Montera bogseröglor på bilen
Se till att bogseröglorna är säkert monterade.
Om de inte sitter ordentligt kan de lossna under bogseringen.
Se till att bilen transporteras med fram-
hjulen upplyfta eller med alla fyra hjulen
upplyfta över marken. Om bilen bogseras
med framhjulen i kontakt med marken kan
drivlinan och relaterade delar skadas.
OM52J20SE.book Page 401 Friday, October 7, 2016 12:33 PM

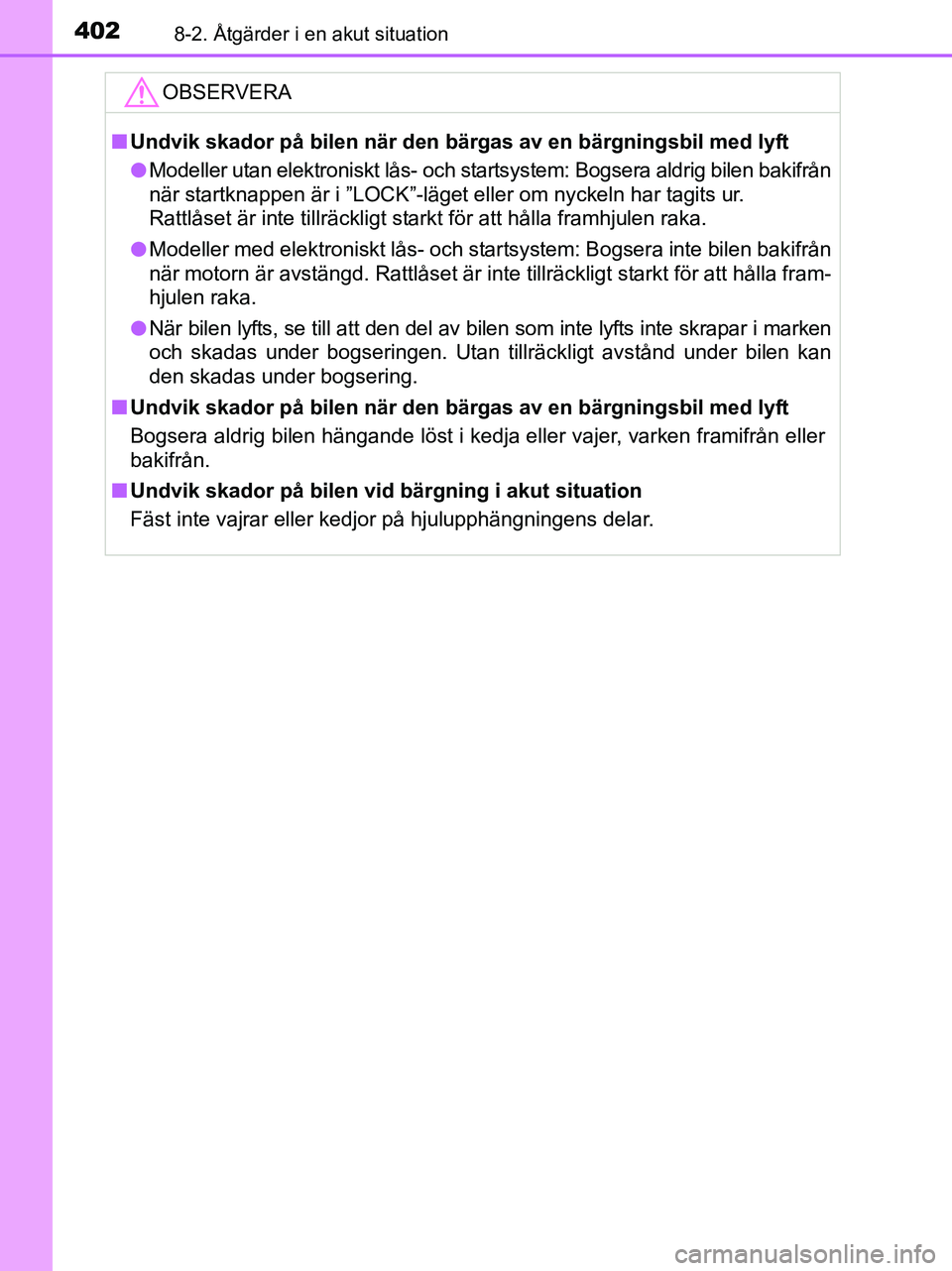

4028-2. Åtgärder i en akut situation
OM52J20SE
OBSERVERA
nUndvik skador på bilen när den bärgas av en bärgningsbil med lyft
l Modeller utan elektroniskt lås- och startsystem: Bogsera aldrig bilen bakifrån
när startknappen är i ”LOCK”-läget eller om nyckeln har tagits ur.
Rattlåset är inte tillräckligt starkt för att hålla framhjulen raka.
l Modeller med elektroniskt lås- och startsystem: Bogsera inte bilen bakifrån
när motorn är avstängd. Rattlåset är inte tillräckligt starkt för att hålla fram-
hjulen raka.
l När bilen lyfts, se till att den del av bilen som inte lyfts inte skrapar i marken
och skadas under bogseringen. Utan tillräckligt avstånd under bilen kan
den skadas under bogsering.
n Undvik skador på bilen när den bärgas av en bärgningsbil med lyft
Bogsera aldrig bilen hängande löst i kedja eller vajer, varken framifrån eller
bakifrån.
n Undvik skador på bilen vid bärgning i akut situation
Fäst inte vajrar eller kedjor på hjulupphängningens delar.
OM52J20SE.book Page 402 Friday, October 7, 2016 12:33 PM

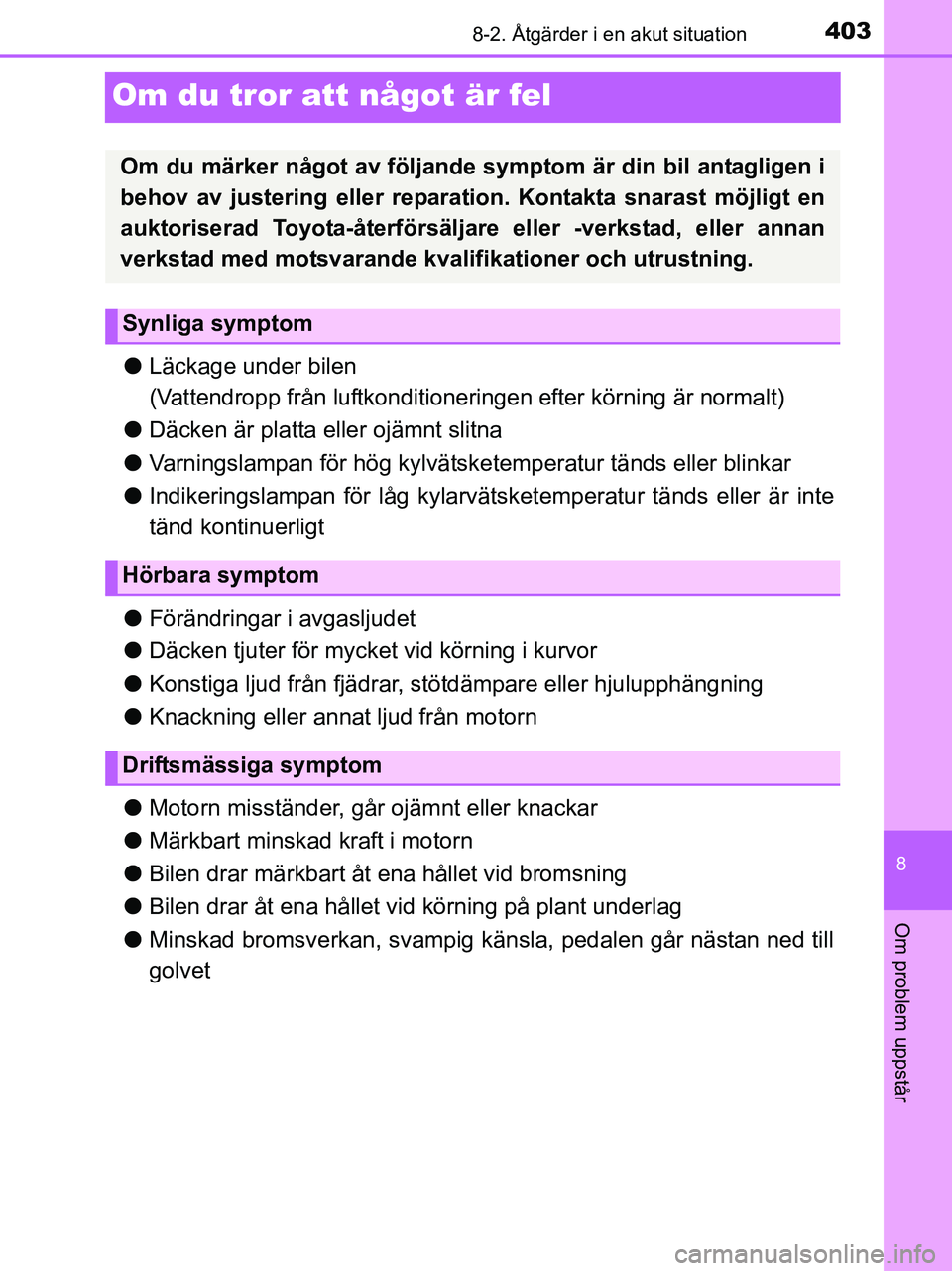

4038-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52J20SE
Om du tror att något är fel
lLäckage under bilen
(Vattendropp från luftkonditioneringen efter körning är normalt)
l Däcken är platta eller ojämnt slitna
l Varningslampan för hög kylvätsk etemperatur tänds eller blinkar
l Indikeringslampan för låg kylarvät sketemperatur tänds eller är inte
tänd kontinuerligt
l Förändringar i avgasljudet
l Däcken tjuter för mycket vid körning i kurvor
l Konstiga ljud från fjädrar, stötdämpare eller hjulupphängning
l Knackning eller annat ljud från motorn
l Motorn misständer, går ojämnt eller knackar
l Märkbart minskad kraft i motorn
l Bilen drar märkbart åt ena hållet vid bromsning
l Bilen drar åt ena hållet vid körning på plant underlag
l Minskad bromsverkan, svampig k änsla, pedalen går nästan ned till
golvet
Om du märker något av följande symptom är din bil antagligen i
behov av justering eller reparation. Kontakta snarast möjligt en
auktoriserad Toyota-återförsäljare eller -verkstad, eller annan
verkstad med motsvarande kv alifikationer och utrustning.
Synliga symptom
Hörbara symptom
Driftsmässiga symptom
OM52J20SE.book Page 403 Friday, October 7, 2016 12:33 PM

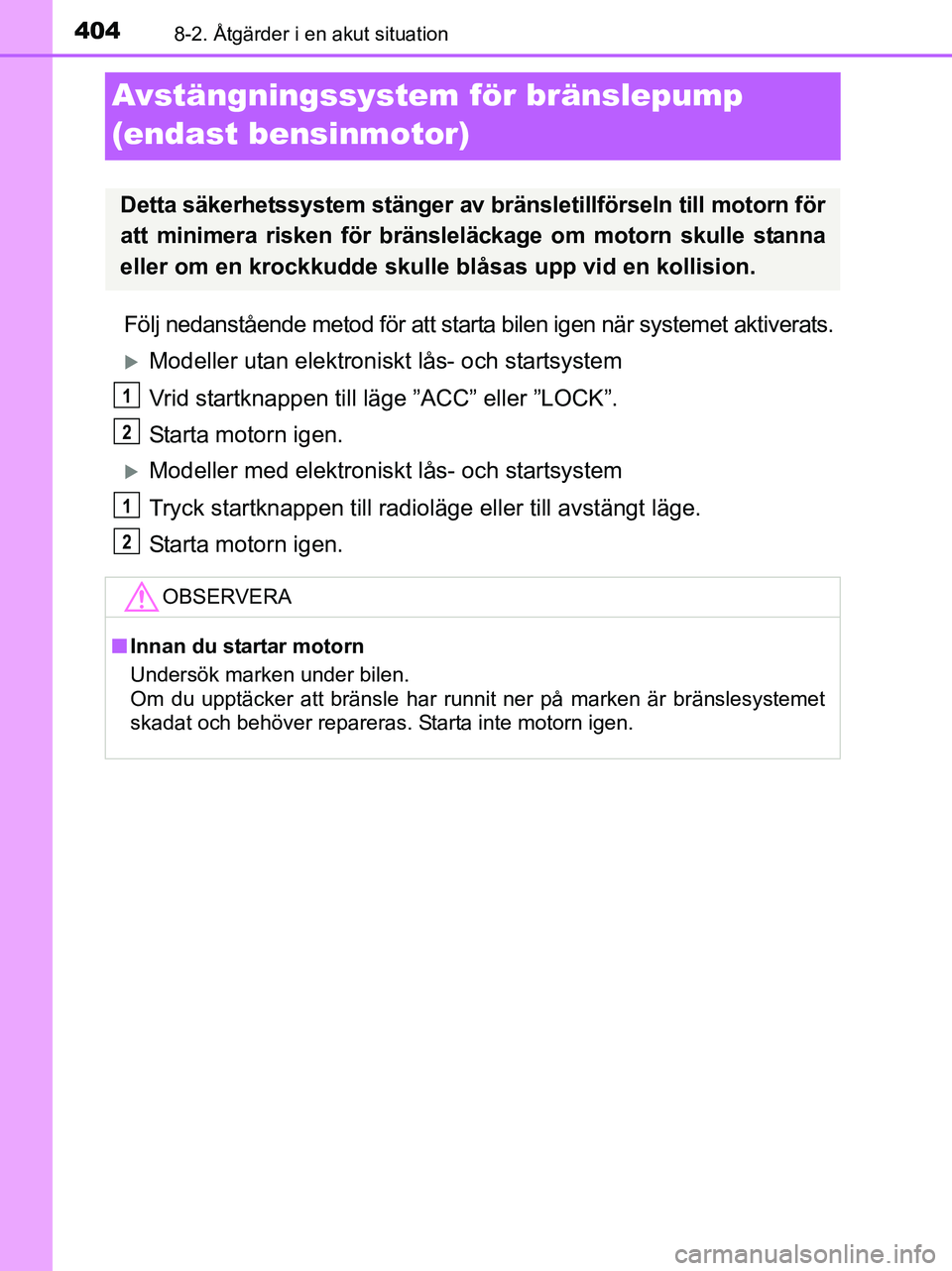

4048-2. Åtgärder i en akut situation
OM52J20SE
Avstängningssystem för bränslepump
(endast bensinmotor)
Följ nedanstående metod för att starta bilen igen när systemet aktiverats.
Modeller utan elektroniskt lås- och startsystem
Vrid startknappen till läge ”ACC” eller ”LOCK”.
Starta motorn igen.
Modeller med elektroniskt lås- och startsystem
Tryck startknappen till radioläge eller till avstängt läge.
Starta motorn igen.
Detta säkerhetssystem stänger av bränsletillförseln till motorn för
att minimera risken för bränsleläckage om motorn skulle stanna
eller om en krockkudde skulle blåsas upp vid en kollision.
OBSERVERA
nInnan du startar motorn
Undersök marken under bilen.
Om du upptäcker att bränsle har runnit ner på marken är bränslesystemet
skadat och behöver repareras. Starta inte motorn igen.
1
2
1
2
OM52J20SE.book Page 404 Friday, October 7, 2016 12:33 PM

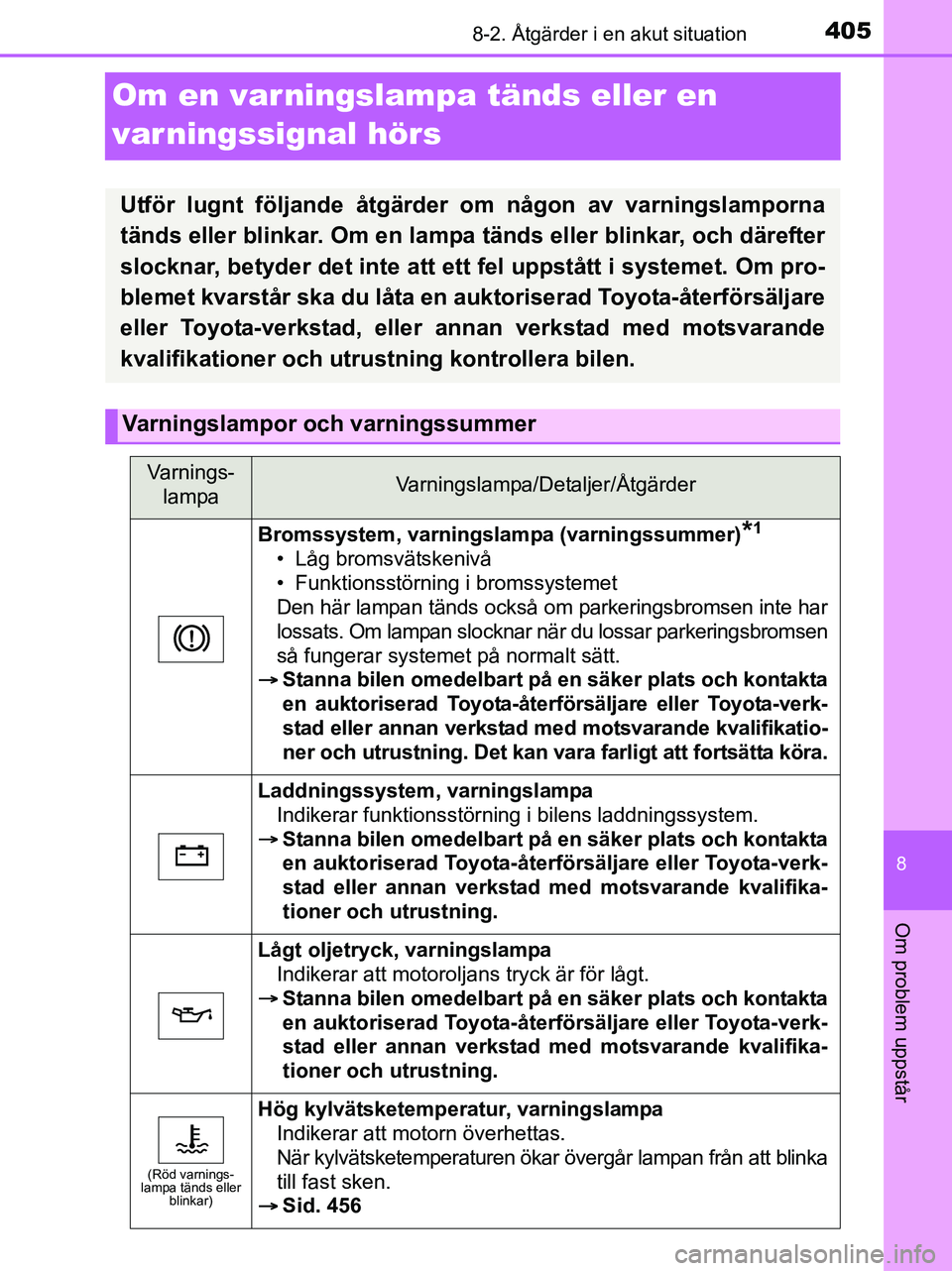

4058-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52J20SE
Om en varningslampa tänds eller en
varningssignal hörs
Utför lugnt följande åtgärder om någon av varningslamporna
tänds eller blinkar. Om en lampa tänds eller blinkar, och därefter
slocknar, betyder det inte att e tt fel uppstått i systemet. Om pro-
blemet kvarstår ska du låta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utru stning kontrollera bilen.
Varningslampor och varningssummer
Varnings-
lampaVarningslampa/Detaljer/Åtgärder
Bromssystem, varningslampa (varningssummer)*1
• Låg bromsvätskenivå
• Funktionsstörning i bromssystemet
Den här lampan tänds också om parkeringsbromsen inte har
lossats. Om lampan slocknar när du lossar parkeringsbromsen
så fungerar systemet på normalt sätt.
 Stanna bilen omedelbart på en säker plats och kontakta
en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad eller annan verkstad med motsvarande kvalifikatio-
ner och utrustning. Det kan vara farligt att fortsätta köra.
Laddningssystem, varningslampa
Indikerar funktionsstörning i bilens laddningssystem.
 Stanna bilen omedelbart på en säker plats och kontakta
en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad eller annan verkstad med motsvarande kvalifika-
tioner och utrustning.
Lågt oljetryck, varningslampa
Indikerar att motoroljans tryck är för lågt.
 Stanna bilen omedelbart på en säker plats och kontakta
en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad eller annan verkstad med motsvarande kvalifika-
tioner och utrustning.
(Röd varnings-
lampa tänds eller blinkar)
Hög kylvätsketemperatur, varningslampa
Indikerar att motorn överhettas.
När kylvätsketemperaturen ökar övergår lampan från att blinka
till fast sken.
 Sid. 456
OM52J20SE.book Page 405 Friday, October 7, 2016 12:33 PM

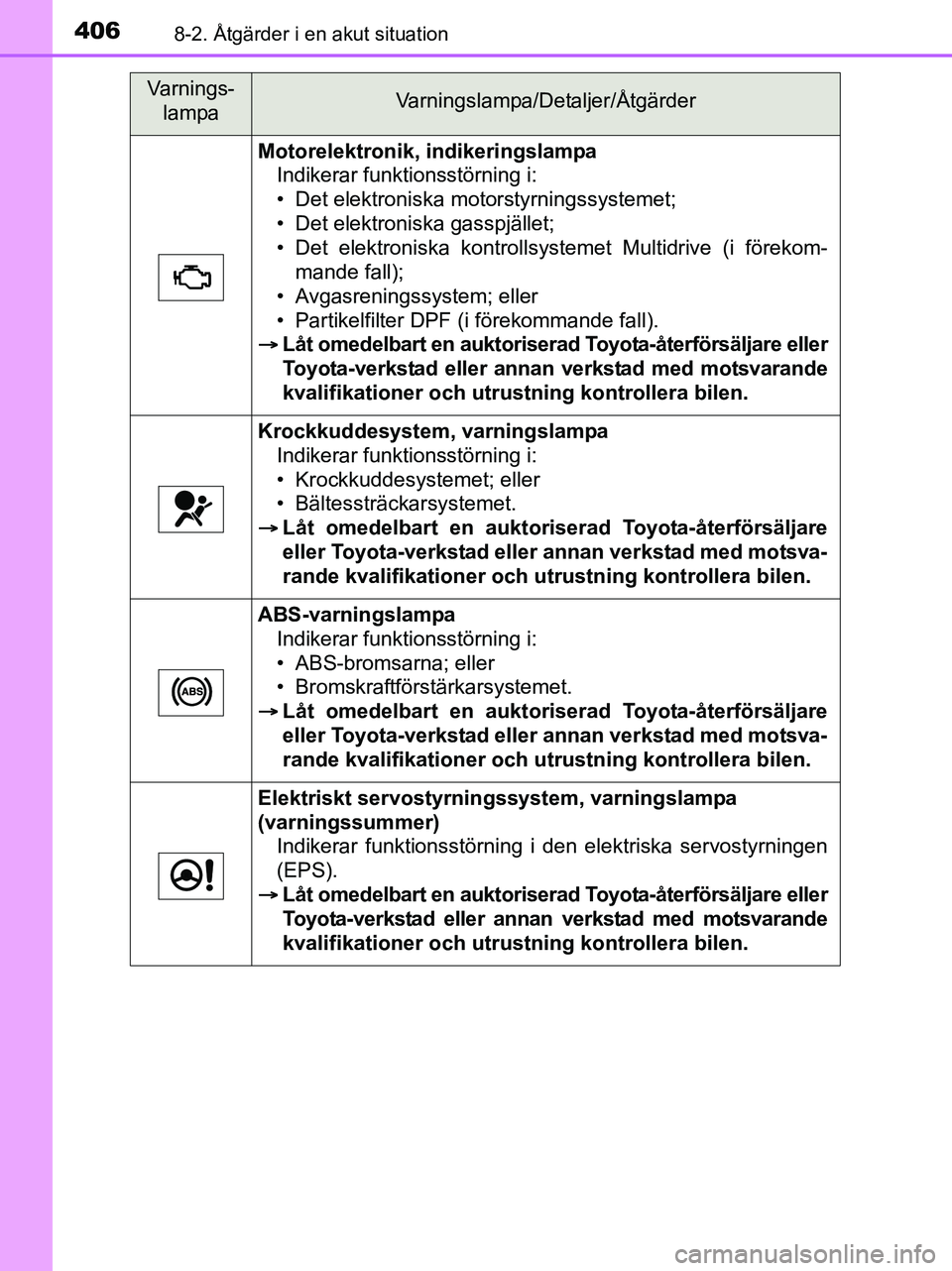

4068-2. Åtgärder i en akut situation
OM52J20SE
Motorelektronik, indikeringslampaIndikerar funktionsstörning i:
• Det elektroniska motorstyrningssystemet;
• Det elektroniska gasspjället;
• Det elektroniska kontrollsystemet Multidrive (i förekom-
mande fall);
• Avgasreningssystem; eller
• Partikelfilter DPF (i förekommande fall).
 Låt omedelbart en au ktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
Krockkuddesystem, varningslampa
Indikerar funktionsstörning i:
• Krockkuddesystemet; eller
• Bältessträckarsystemet.
 Låt omedelbart en auktori serad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och utrustning kontrollera bilen.
ABS-varningslampa Indikerar funktionsstörning i:
• ABS-bromsarna; eller
• Bromskraftförstärkarsystemet.
 Låt omedelbart en auktori serad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och utrustning kontrollera bilen.
Elektriskt servostyrningssystem, varningslampa
(varningssummer) Indikerar funktionsstörning i den elektriska servostyrningen
(EPS).
 Låt omedelbart en au ktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
Varnings- lampaVarningslampa/Detaljer/Åtgärder
OM52J20SE.book Page 406 Friday, October 7, 2016 12:33 PM

4078-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52J20SE
PCS, varningslampa*2
Om varningslampan blinkar (och en varningssummer hörs):
Indikerar funktionsstörning i PCS (det aktiva krockskydds-
systemet)
 Låt omedelbart en au ktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
Om varningslampan tänds:
Indikerar att PCS (det aktiva krockskyddssystemet) är tillfälligt
ut funktion, möjligen på grund av följande:
• Delen av vindrutan kring frontsensorn är smutsig, immig eller täckt med kondens, is, dekaler etc.
 Ta bort smuts, imma, kondens, is, dekaler, etc.
(Sid. 199)
• Temperaturen i frontsensorn lig ger utanför dess driftsområde
 Vänta en stund tills ytan kring frontsensorn har svalnat
tillräckligt.
Om varningslampan är tänd:
Antingen är VSC (antisladdsystem) eller PCS (aktivt krock-
skyddssystem) inaktiverat, eller båda systemen är inaktive-
rade.
 Aktivera PCS genom att aktivera både VSC- och PCS-
systemen. ( Sid. 199, 241)
Slirindikering*2
Indikerar funktionsstörning i:
• VSC-systemet;
• TRC-systemet.
 Låt omedelbart en au ktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
Varnings- lampaVarningslampa/Detaljer/Åtgärder
OM52J20SE.book Page 407 Friday, October 7, 2016 12:33 PM

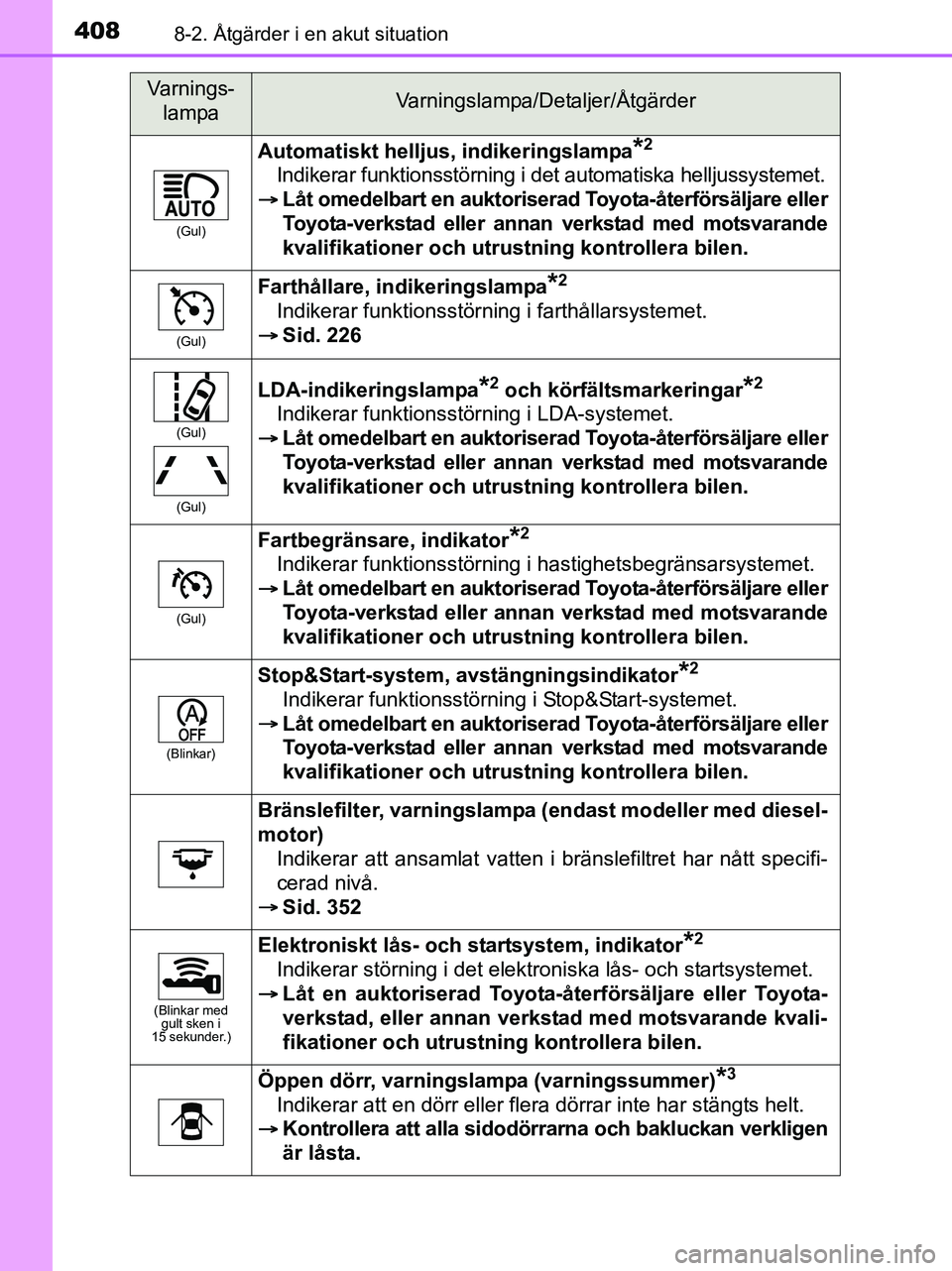

4088-2. Åtgärder i en akut situation
OM52J20SE
(Gul)
Automatiskt helljus, indikeringslampa*2
Indikerar funktionsstörning i det automatiska helljussystemet.
 Låt omedelbart en au ktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
(Gul)
Farthållare, indikeringslampa*2
Indikerar funktionsstörning i farthållarsystemet.
 Sid. 226
(Gul)
(Gul)
LDA-indikeringslampa*2 och körfältsmarkeringar*2
Indikerar funktionsstörning i LDA-systemet.
 Låt omedelbart en au ktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
(Gul)
Fartbegränsare, indikator*2
Indikerar funktionsstörning i hastighetsbegränsarsystemet.
 Låt omedelbart en au ktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
(Blinkar)
Stop&Start-system, avstängningsindikator*2
Indikerar funktionsstörning i Stop&Start-systemet.
 Låt omedelbart en au ktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
Bränslefilter, varningslampa (endast modeller med diesel-
motor) Indikerar att ansamlat vatten i bränslefiltret har nått specifi-
cerad nivå.
 Sid. 352
(Blinkar med
gult sken i
15 sekunder.)
Elektroniskt lås- och startsystem, indikator*2
Indikerar störning i det elektroniska lås- och startsystemet.
 Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvali-
fikationer och utrustning kontrollera bilen.
Öppen dörr, varningslampa (varningssummer)*3
Indikerar att en dörr eller flera dörrar inte har stängts helt.
 Kontrollera att alla sidodörrarna och bakluckan verkligen
är låsta.
Varnings-
lampaVarningslampa/Detaljer/Åtgärder
OM52J20SE.book Page 408 Friday, October 7, 2016 12:33 PM

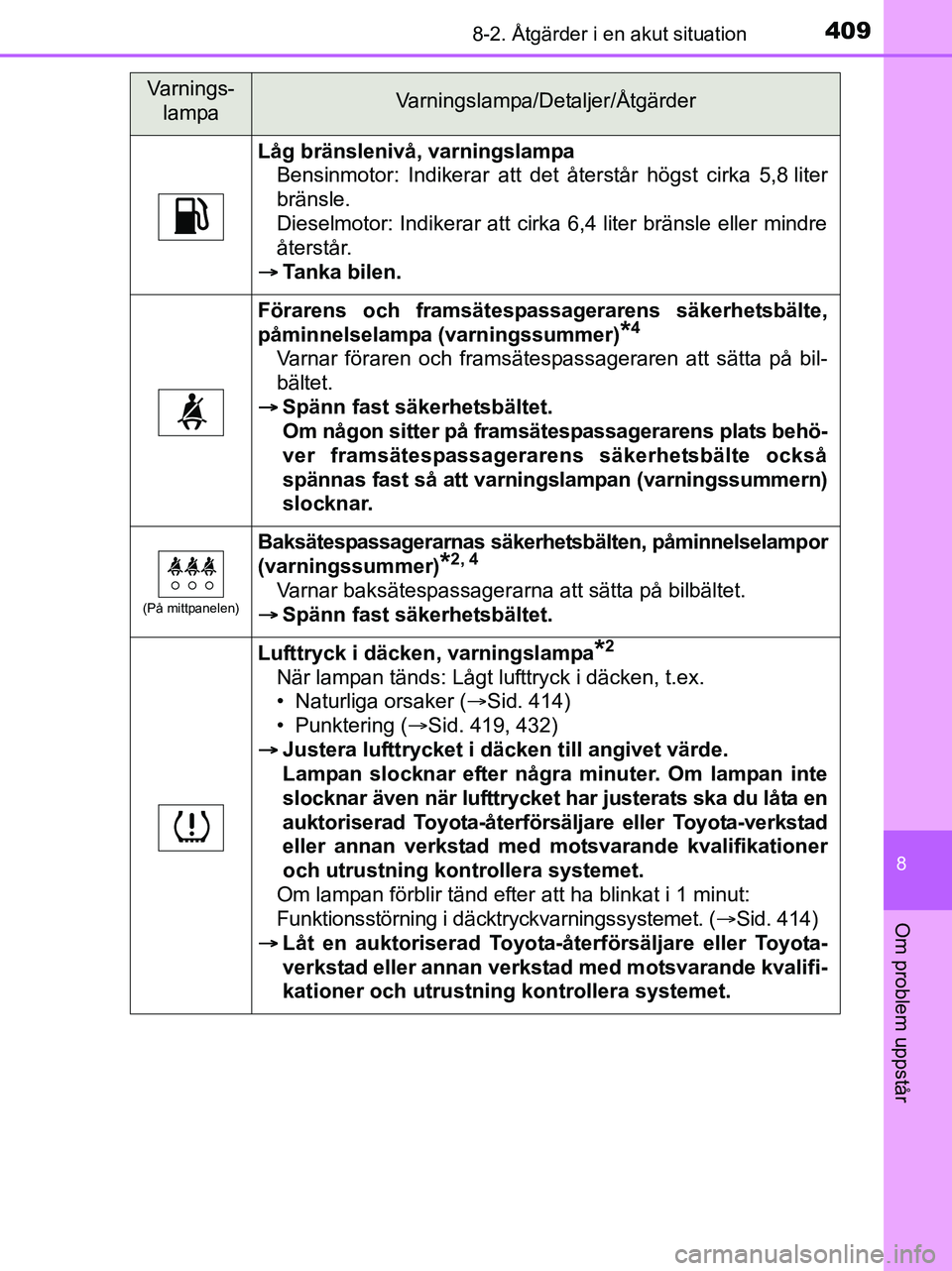

4098-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52J20SE
Låg bränslenivå, varningslampaBensinmotor: Indikerar att det återstår högst cirka 5,8 liter
bränsle.
Dieselmotor: Indikerar att cirka 6,4 liter bränsle eller mindre
återstår.
 Tanka bilen.
Förarens och framsätespassagerarens säkerhetsbälte,
påminnelselampa (varningssummer)
*4
Varnar föraren och framsätespassageraren att sätta på bil-
bältet.
 Spänn fast säkerhetsbältet.
Om någon sitter på framsätespassagerarens plats behö-
ver framsätespassagerarens säkerhetsbälte också
spännas fast så att varningslampan (varningssummern)
slocknar.
(På mittpanelen)
Baksätespassagerarnas säkerhetsbälten, påminnelselampor
(varningssummer)
*2, 4
Varnar baksätespassagerarna att sätta på bilbältet.
 Spänn fast säkerhetsbältet.
Lufttryck i däcken, varningslampa*2
När lampan tänds: Lågt lufttryck i däcken, t.ex.
• Naturliga orsaker ( Sid. 414)
• Punktering ( Sid. 419, 432)
 Justera lufttrycket i däcken till angivet värde.
Lampan slocknar efter några minuter. Om lampan inte
slocknar även när lufttrycket har justerats ska du låta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad
eller annan verkstad med motsvarande kvalifikationer
och utrustning kontrollera systemet.
Om lampan förblir tänd efter att ha blinkat i 1 minut:
Funktionsstörning i däcktryckvarningssystemet. ( Sid. 414)
 Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med motsvarande kvalifi-
kationer och utrustning kontrollera systemet.
Varnings-
lampaVarningslampa/Detaljer/Åtgärder
OM52J20SE.book Page 409 Friday, October 7, 2016 12:33 PM

4108-2. Åtgärder i en akut situation
OM52J20SE

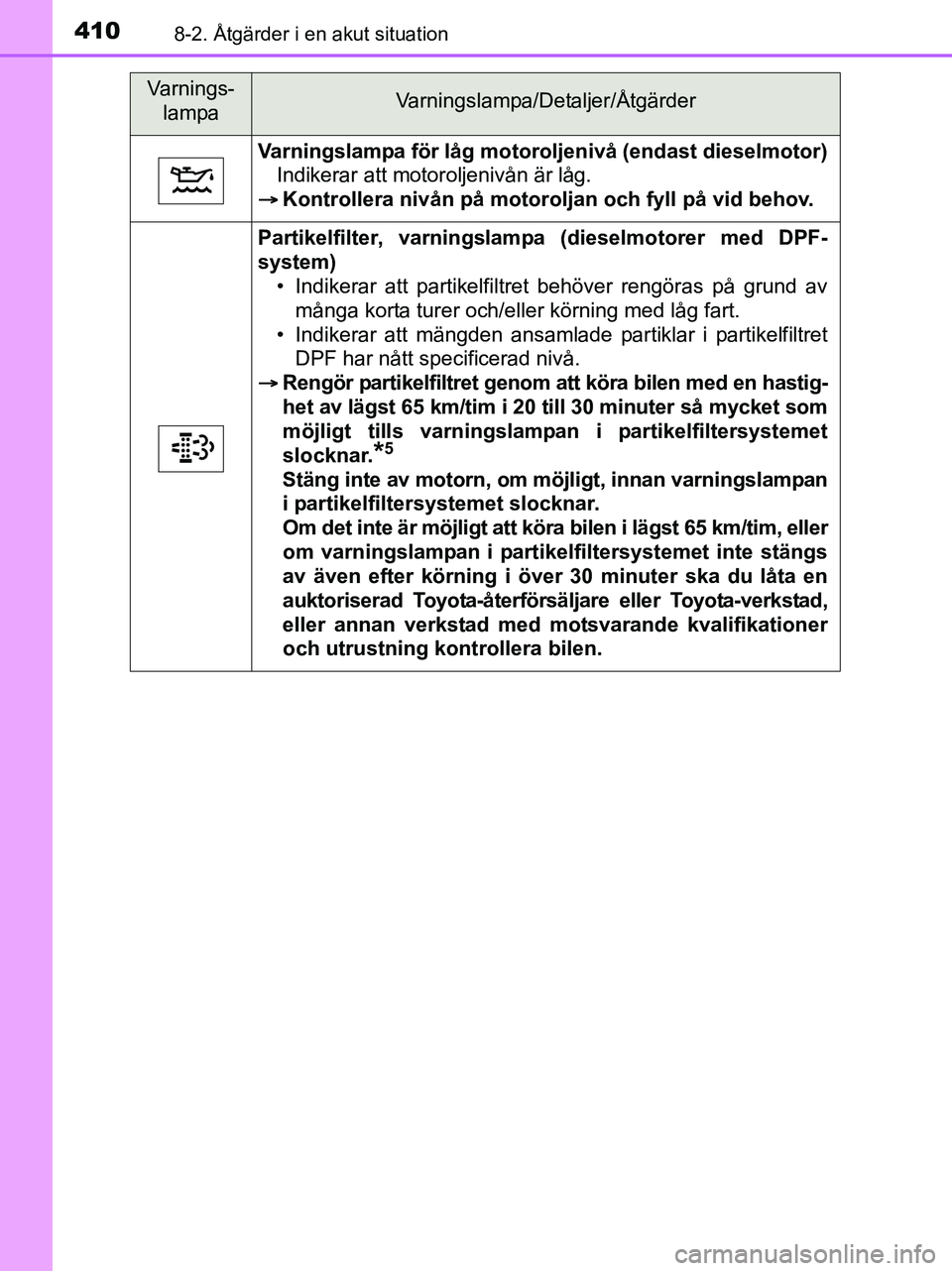

Varningslampa för låg motoroljenivå (endast dieselmotor)Indikerar att motoroljenivån är låg.
 Kontrollera nivån på motoroljan och fyll på vid behov.
Partikelfilter, varningslampa (dieselmotorer med DPF-
system)
• Indikerar att partikelfiltret behöver rengöras på grund av
många korta turer och/eller körning med låg fart.
• Indikerar att mängden ansamlade partiklar i partikelfiltret DPF har nått specificerad nivå.
 Rengör partikelfiltret genom at t köra bilen med en hastig-
het av lägst 65 km/tim i 20 till 30 minuter så mycket som
möjligt tills varningslampan i partikelfiltersystemet
slocknar.
*5
Stäng inte av motorn, om mö jligt, innan varningslampan
i partikelfiltersystemet slocknar.
Om det inte är möjligt att köra bilen i lägst 65 km/tim, eller
om varningslampan i partikelfiltersystemet inte stängs
av även efter körning i över 30 minuter ska du låta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer
och utrustning kontrollera bilen.
Varnings- lampaVarningslampa/Detaljer/Åtgärder
OM52J20SE.book Page 410 Friday, October 7, 2016 12:33 PM
