3817-3. När du själv arbetar med bilen
7
Underhåll och skötsel
OM52J20SE

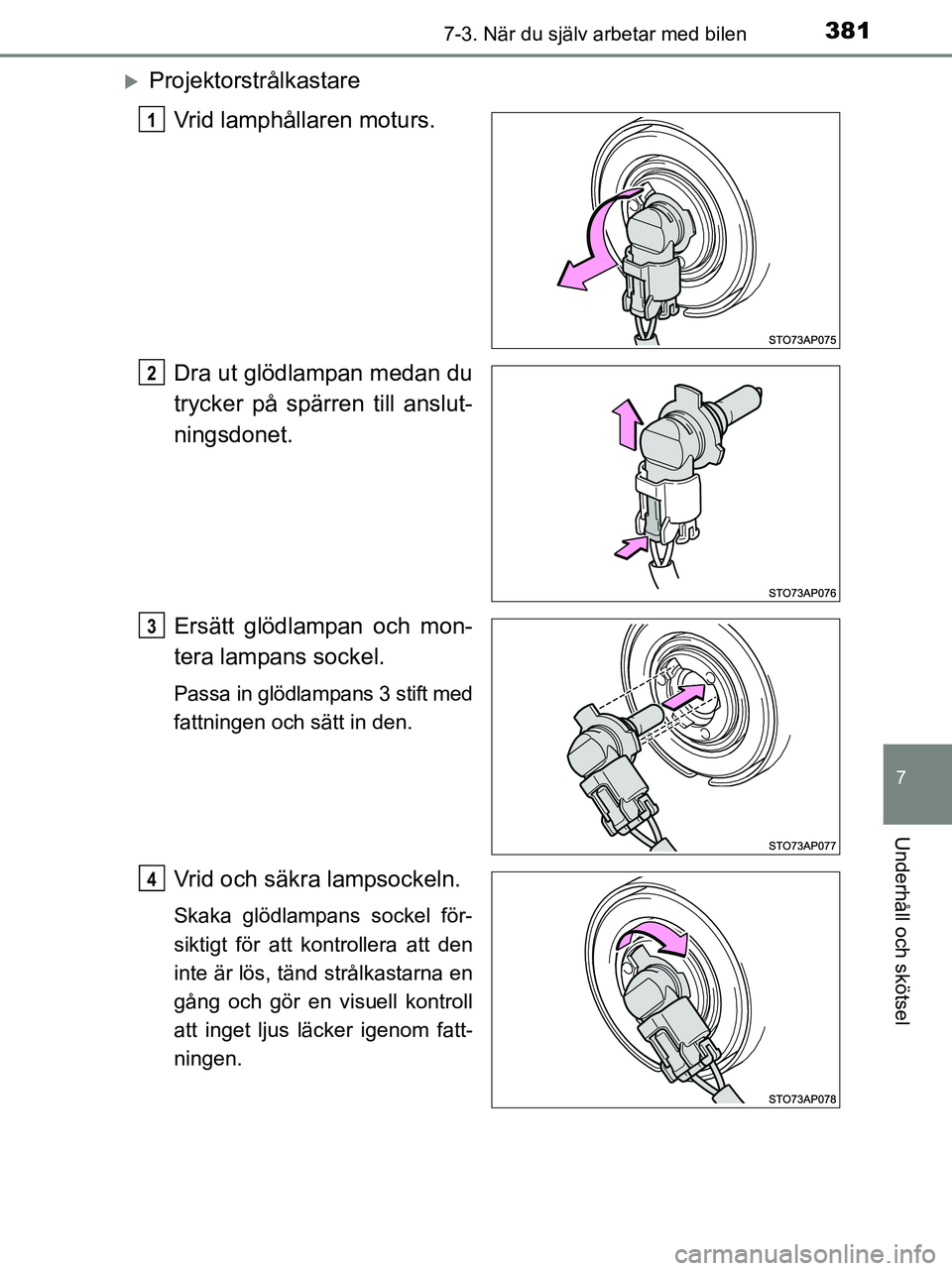

ProjektorstrålkastareVrid lamphållaren moturs.
Dra ut glödlampan medan du
trycker på spärren till anslut-
ningsdonet.
Ersätt glödlampan och mon-
tera lampans sockel.
Passa in glödlampans 3 stift med
fattningen och sätt in den.
Vrid och säkra lampsockeln.
Skaka glödlampans sockel för-
siktigt för att kontrollera att den
inte är lös, tänd strålkastarna en
gång och gör en visuell kontroll
att inget ljus läcker igenom fatt-
ningen.
1
2
3
14
OM52J20SE.book Page 381 Friday, October 7, 2016 12:33 PM

3827-3. När du själv arbetar med bilen
OM52J20SEn

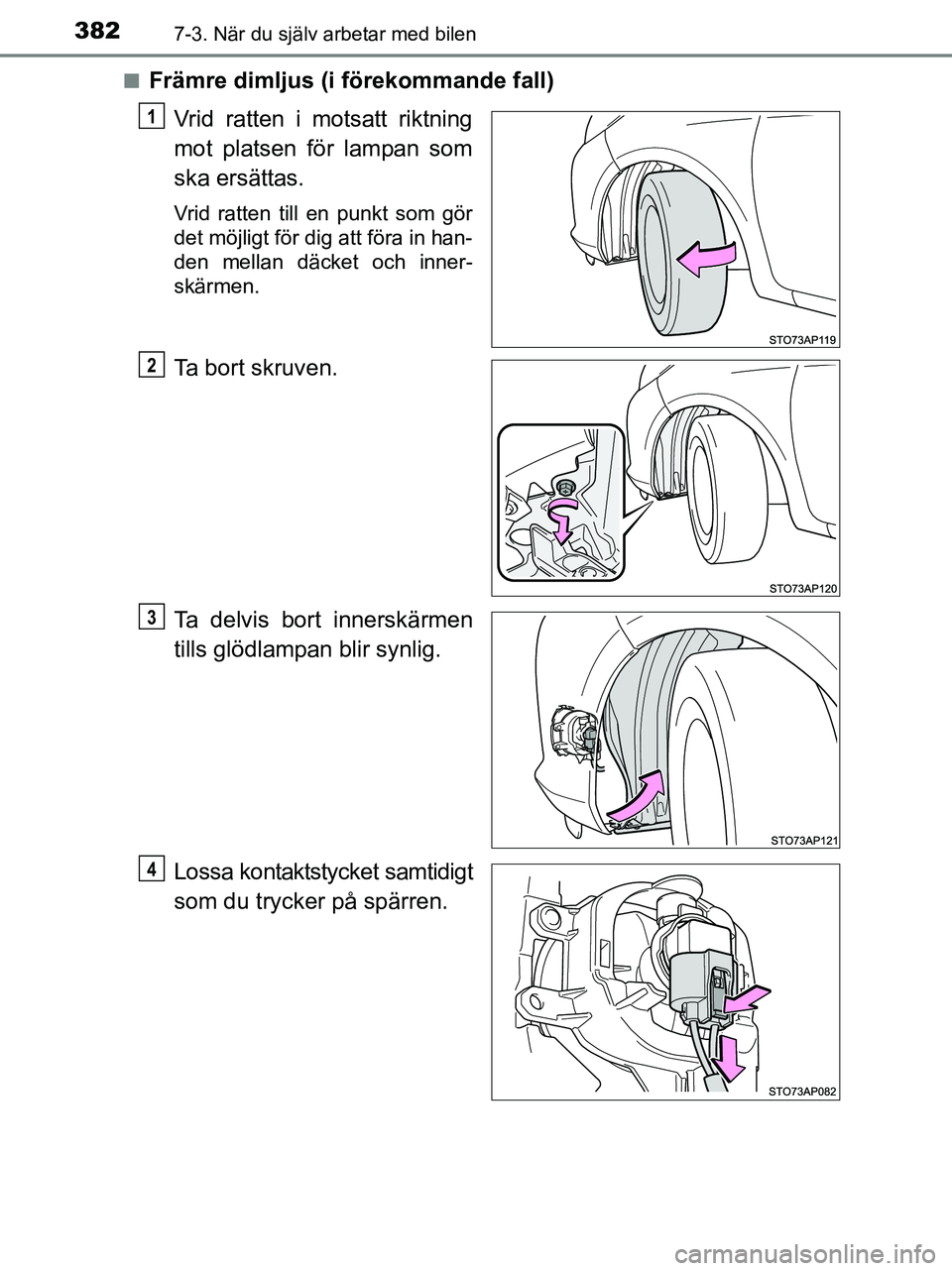

Främre dimljus (i förekommande fall)
Vrid ratten i motsatt riktning
mot platsen för lampan som
ska ersättas.
Vrid ratten till en punkt som gör
det möjligt för dig att föra in han-
den mellan däcket och inner-
skärmen.
Ta bort skruven.
Ta delvis bort innerskärmen
tills glödlampan blir synlig.
Lossa kontaktstycket samtidigt
som du trycker på spärren.
1
2
3
4
OM52J20SE.book Page 382 Friday, October 7, 2016 12:33 PM

3837-3. När du själv arbetar med bilen
7
Underhåll och skötsel
OM52J20SE

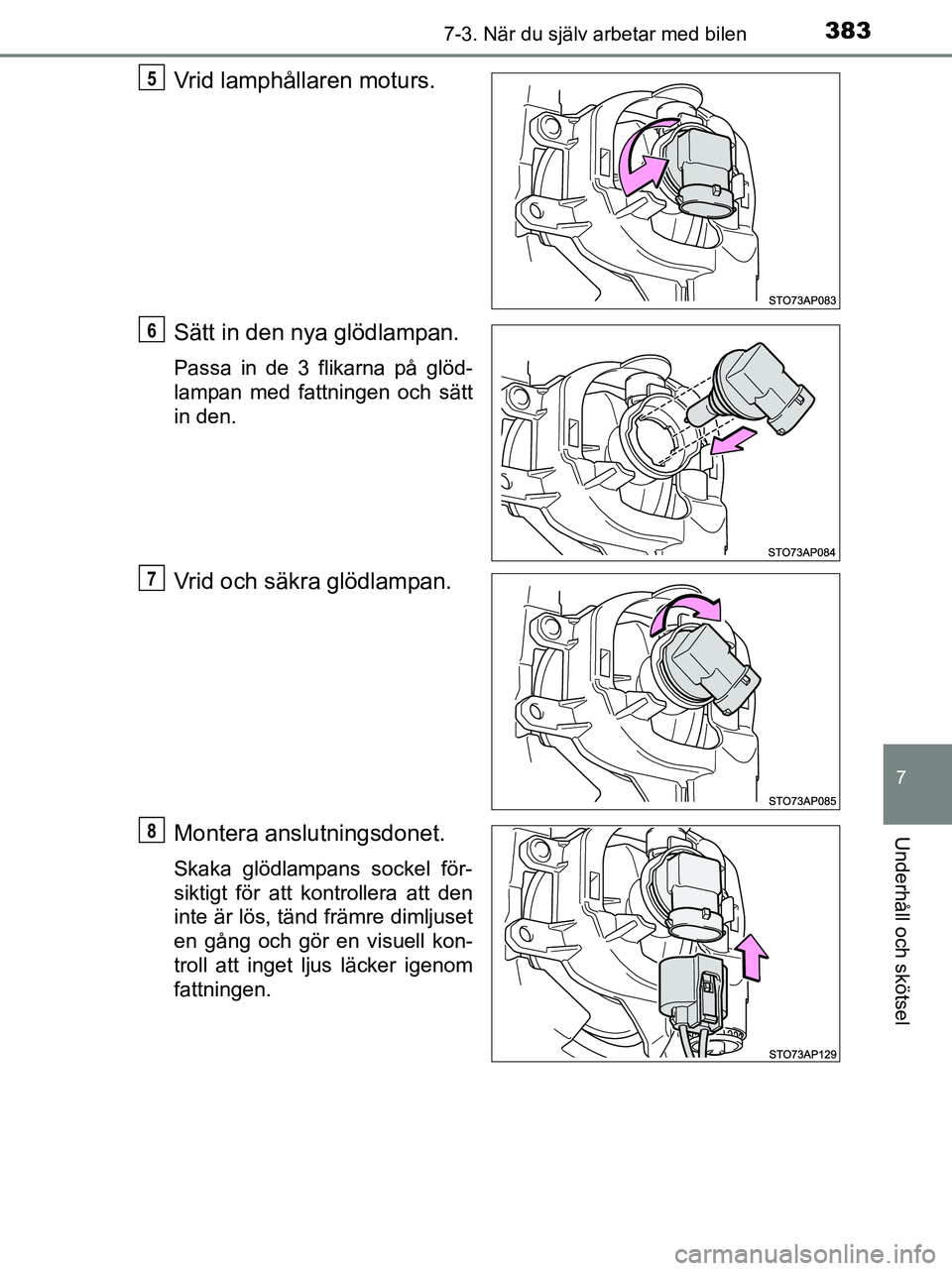

Vrid lamphållaren moturs.
Sätt in den nya glödlampan.
Passa in de 3 flikarna på glöd-
lampan med fattningen och sätt
in den.
Vrid och säkra glödlampan.
Montera anslutningsdonet.
Skaka glödlampans sockel för-
siktigt för att kontrollera att den
inte är lös, tänd främre dimljuset
en gång och gör en visuell kon-
troll att inget ljus läcker igenom
fattningen.
5
6
7
8
OM52J20SE.book Page 383 Friday, October 7, 2016 12:33 PM

3847-3. När du själv arbetar med bilen
OM52J20SE

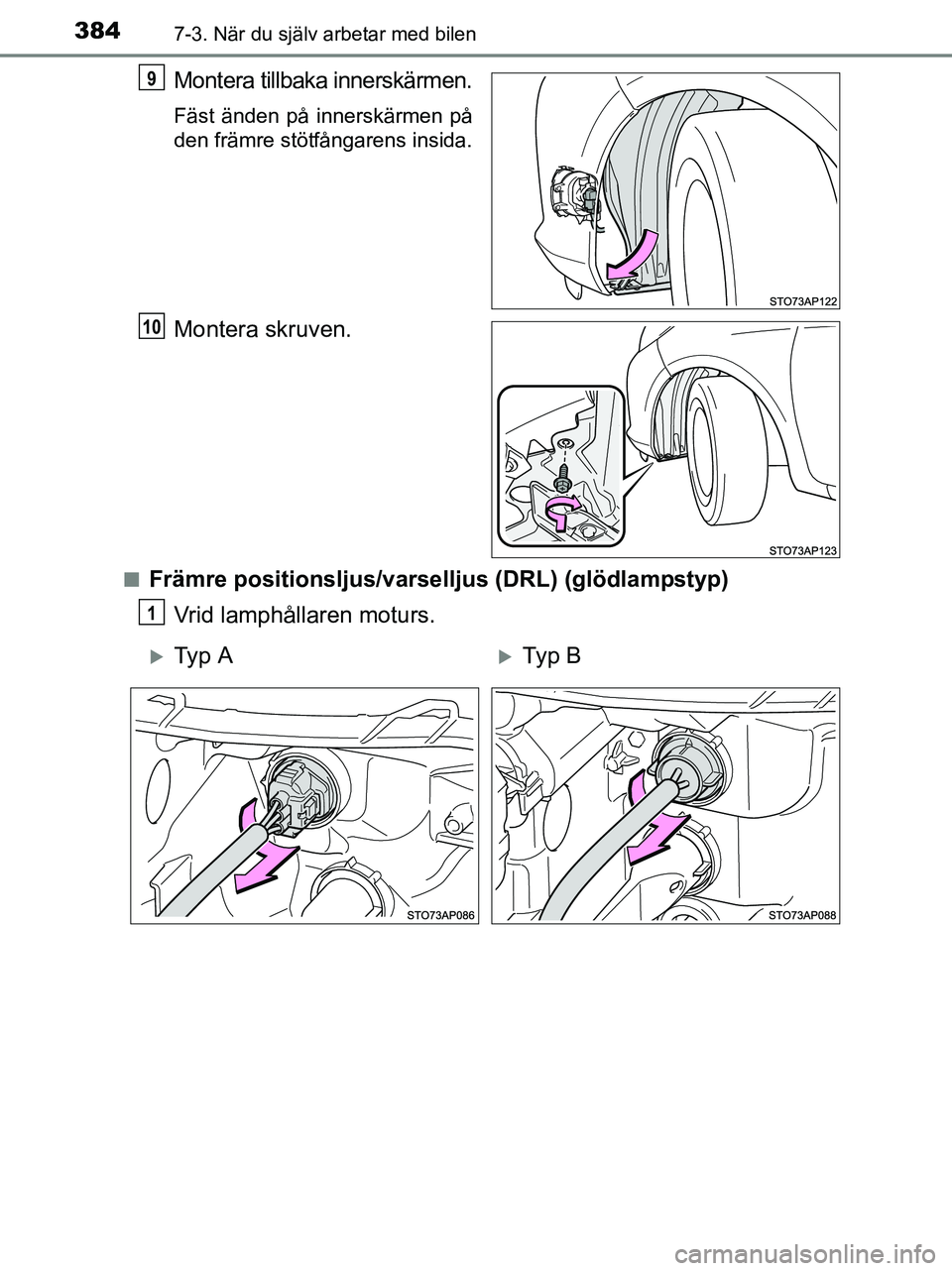

Montera tillbaka innerskärmen.
Fäst änden på innerskärmen på
den främre stötfångarens insida.
Montera skruven.
nFrämre positionsljus/varselljus (DRL) (glödlampstyp)Vrid lamphållaren moturs.
9
10
1
Ty p ATy p B
OM52J20SE.book Page 384 Friday, October 7, 2016 12:33 PM

3857-3. När du själv arbetar med bilen
7
Underhåll och skötsel
OM52J20SE

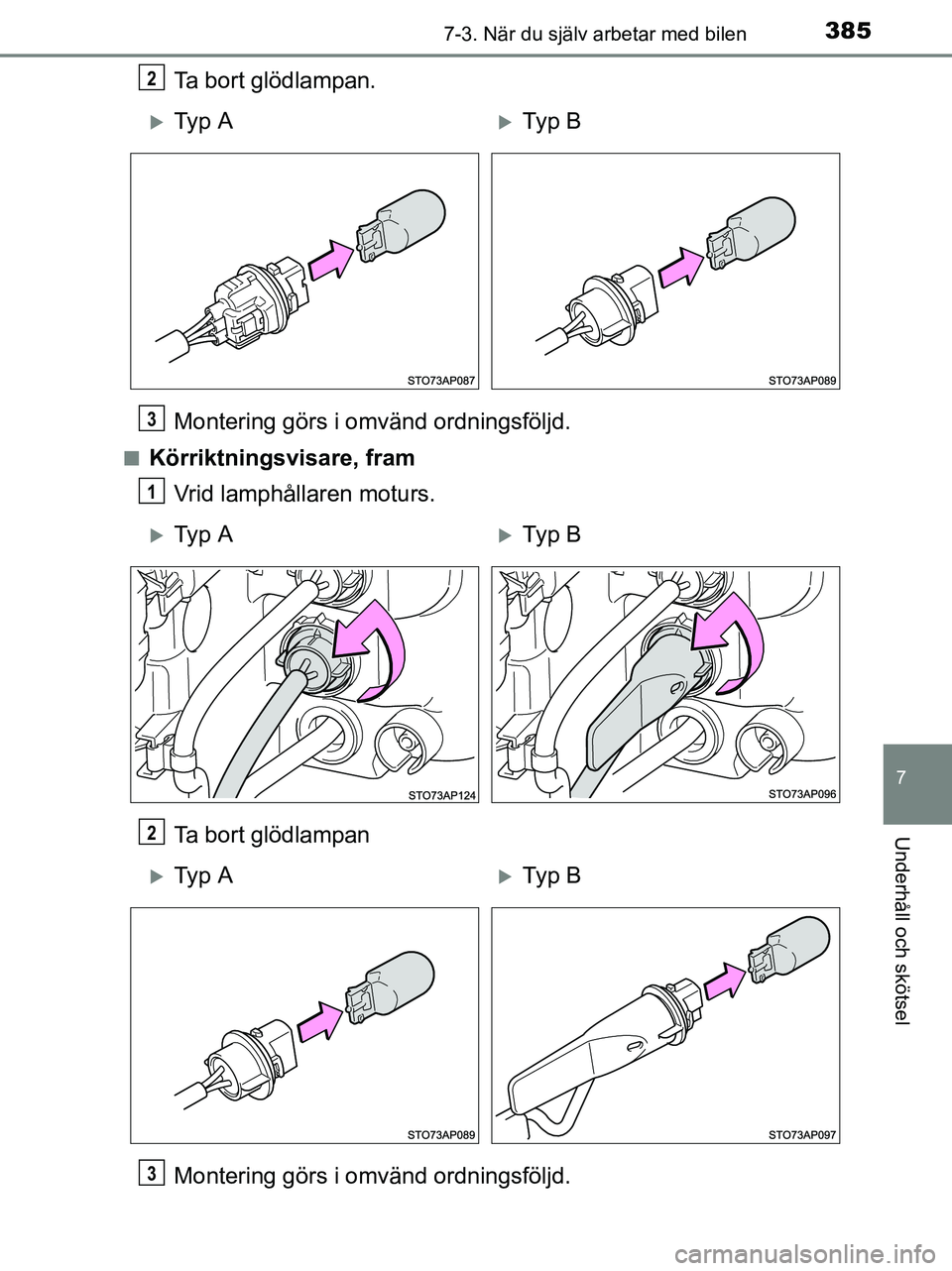

Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
nKörriktningsvisare, framVrid lamphållaren moturs.
Ta bort glödlampan
Montering görs i omvänd ordningsföljd.
2
Ty p ATy p B
3
1
Ty p ATy p B
2
Ty p ATy p B
3
OM52J20SE.book Page 385 Friday, October 7, 2016 12:33 PM

3867-3. När du själv arbetar med bilen
OM52J20SEn

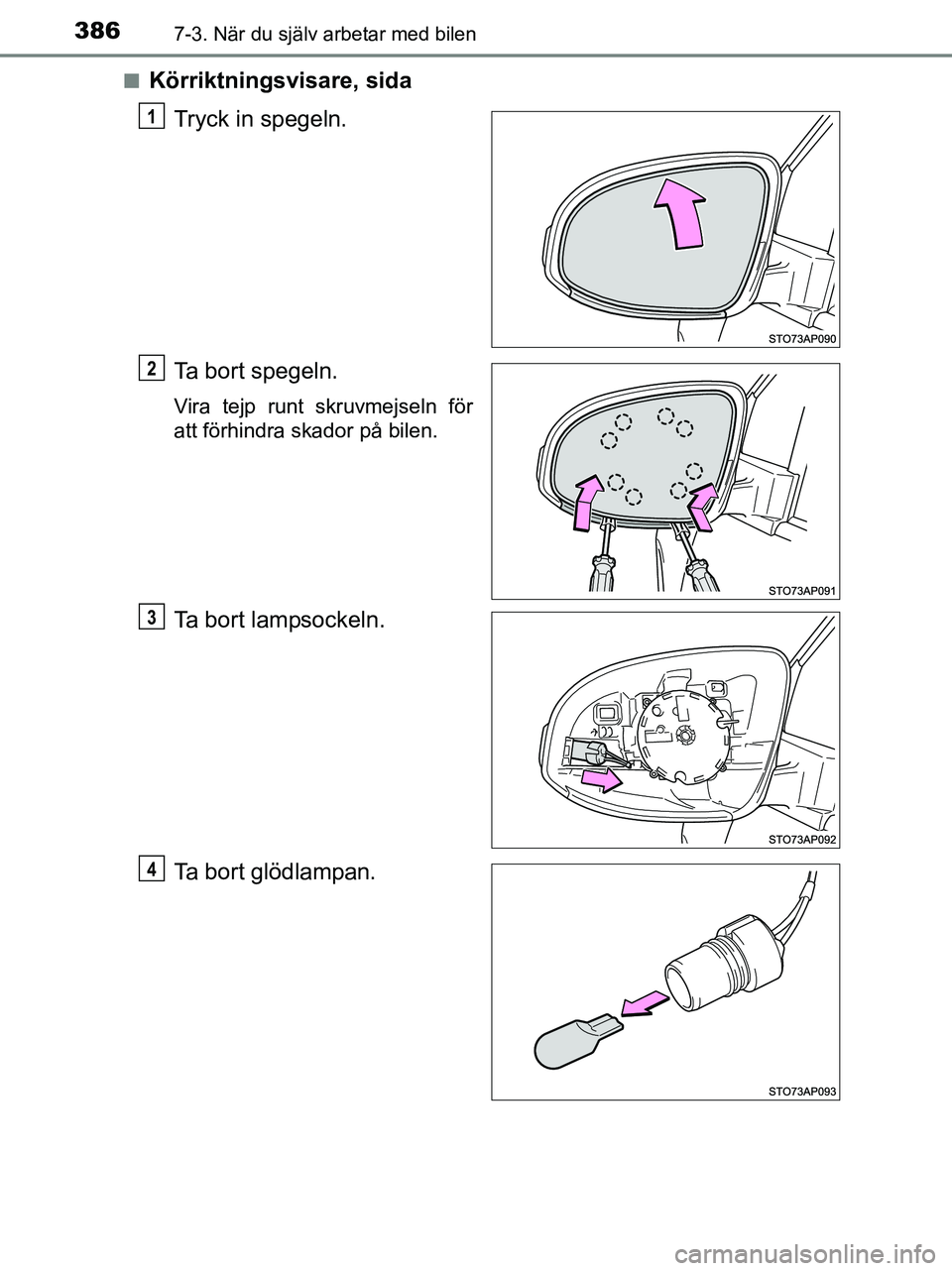

Körriktningsvisare, sida
Tryck in spegeln.
Ta bort spegeln.
Vira tejp runt skruvmejseln för
att förhindra skador på bilen.
Ta bort lampsockeln.
Ta bort glödlampan.
1
2
3
4
OM52J20SE.book Page 386 Friday, October 7, 2016 12:33 PM

3877-3. När du själv arbetar med bilen
7
Underhåll och skötsel
OM52J20SE

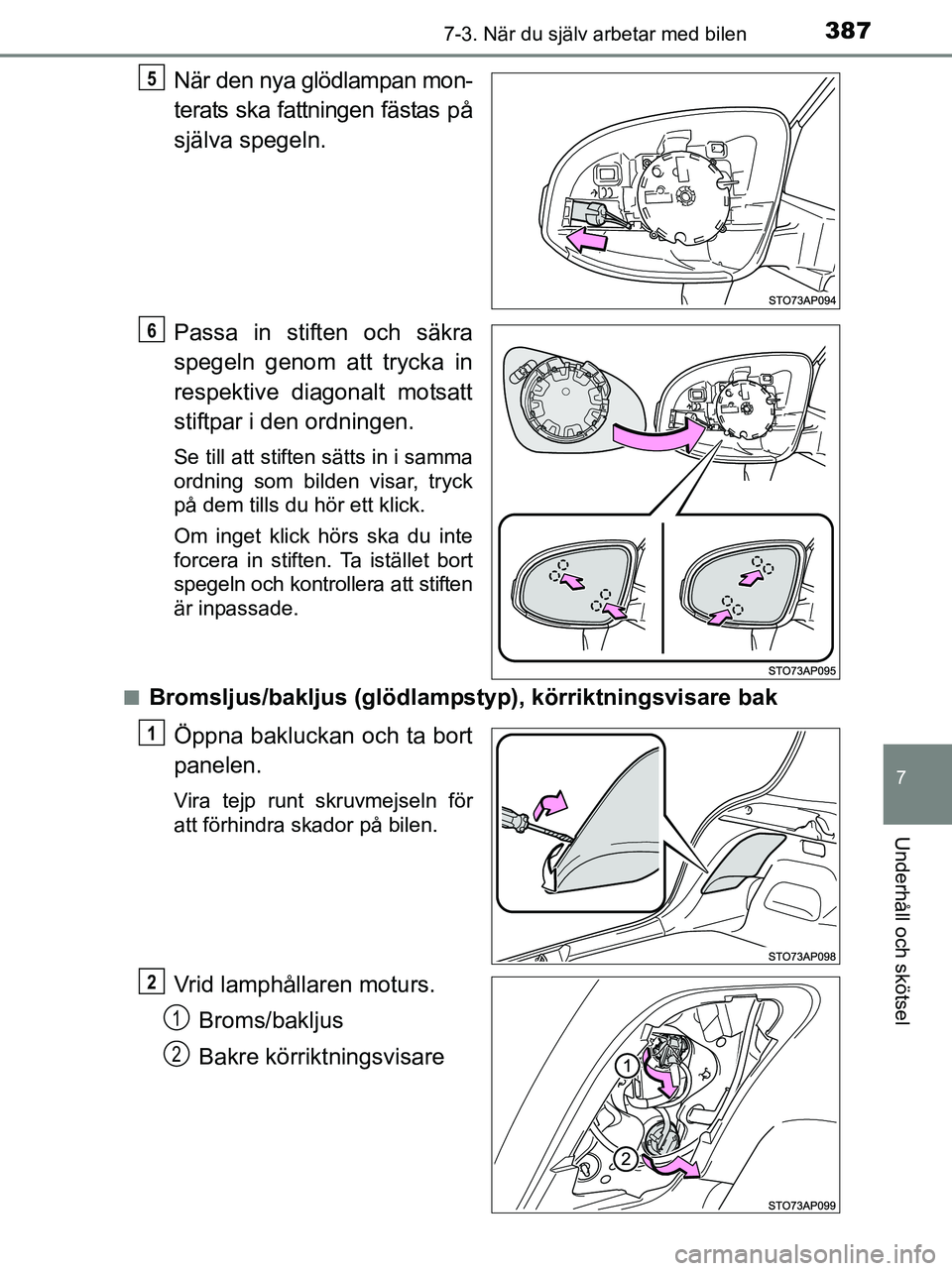

När den nya glödlampan mon-
terats ska fattningen fästas på
själva spegeln.
Passa in stiften och säkra
spegeln genom att trycka in
respektive diagonalt motsatt
stiftpar i den ordningen.
Se till att stiften sätts in i samma
ordning som bilden visar, tryck
på dem tills du hör ett klick.
Om inget klick hörs ska du inte
forcera in stiften. Ta istället bort
spegeln och kontrollera att stiften
är inpassade.
n
Bromsljus/bakljus (glödlampstyp), körriktningsvisare bak Öppna bakluckan och ta bort
panelen.
Vira tejp runt skruvmejseln för
att förhindra skador på bilen.
Vrid lamphållaren moturs.Broms/bakljus
Bakre körriktningsvisare
5
6
1
2
1
2
OM52J20SE.book Page 387 Friday, October 7, 2016 12:33 PM

3887-3. När du själv arbetar med bilen
OM52J20SE

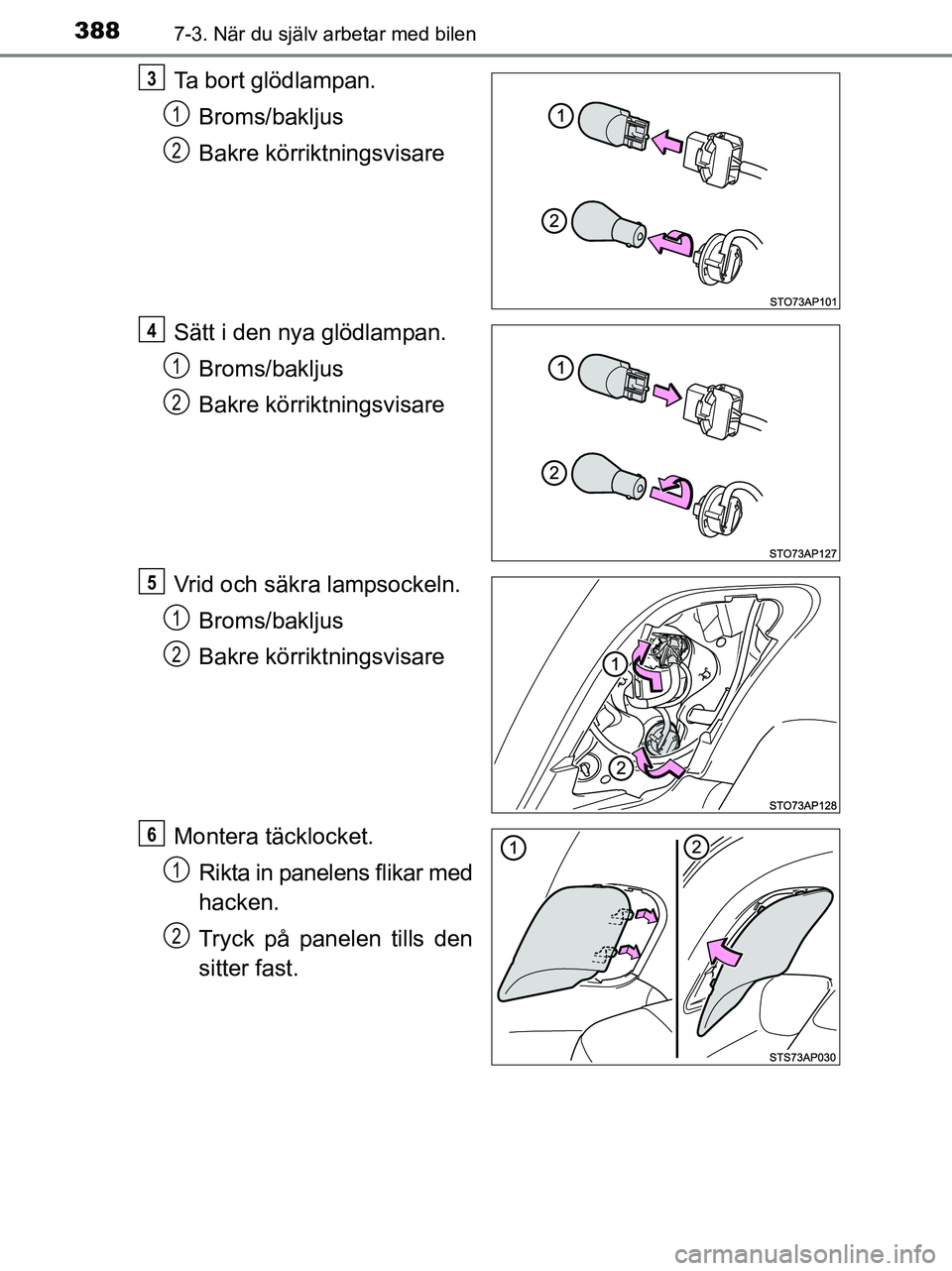

Ta bort glödlampan.Broms/bakljus
Bakre körriktningsvisare
Sätt i den nya glödlampan. Broms/bakljus
Bakre körriktningsvisare
Vrid och säkra lampsockeln. Broms/bakljus
Bakre körriktningsvisare
Montera täcklocket. Rikta in panelens flikar med
hacken.
Tryck på panelen tills den
sitter fast.3
1
2
4
1
2
5
1
2
6
1
2
OM52J20SE.book Page 388 Friday, October 7, 2016 12:33 PM

3897-3. När du själv arbetar med bilen
7
Underhåll och skötsel
OM52J20SEn

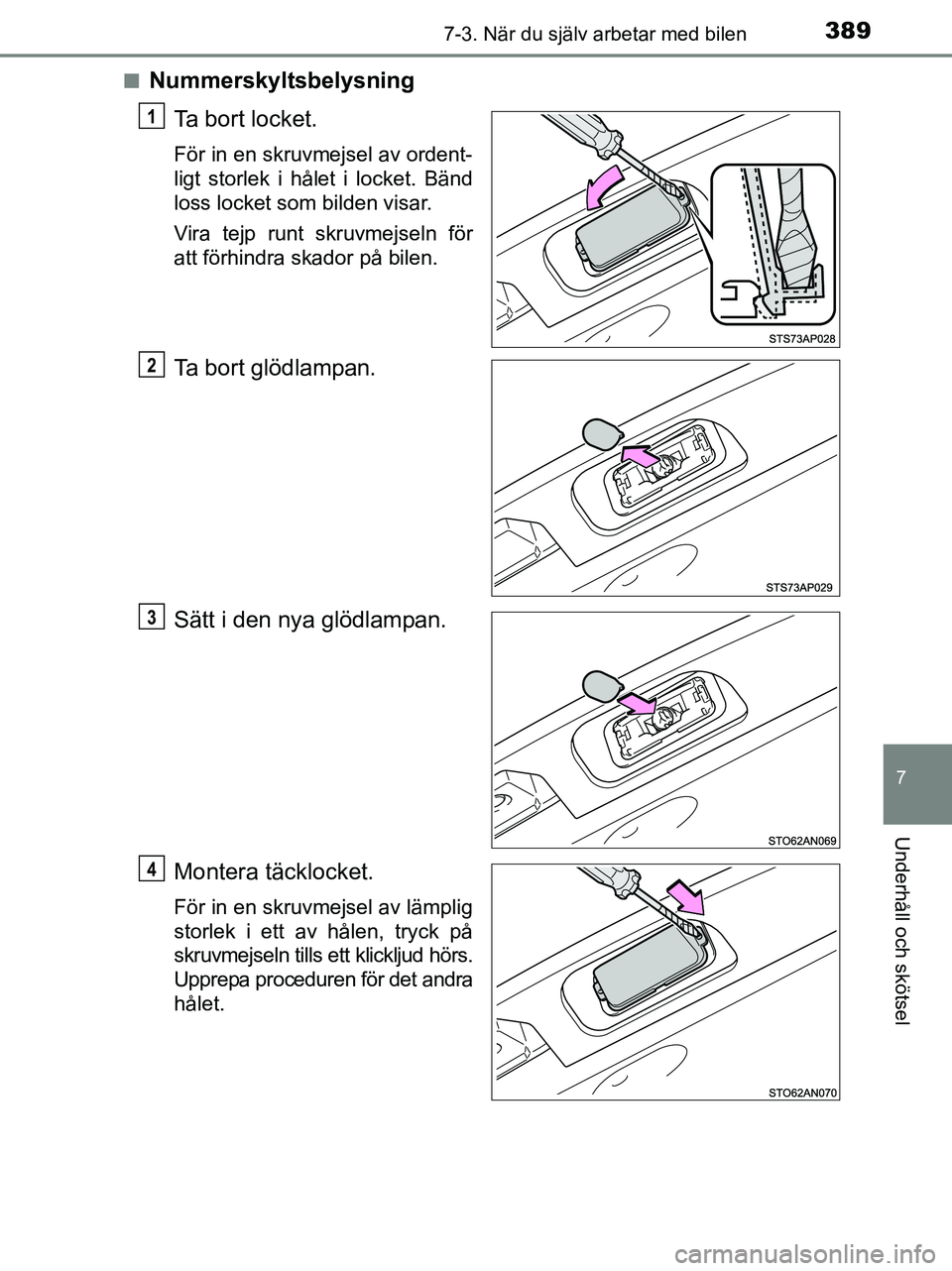

Nummerskyltsbelysning
Ta bort locket.
För in en skruvmejsel av ordent-
ligt storlek i hålet i locket. Bänd
loss locket som bilden visar.
Vira tejp runt skruvmejseln för
att förhindra skador på bilen.
Ta bort glödlampan.
Sätt i den nya glödlampan.
Montera täcklocket.
För in en skruvmejsel av lämplig
storlek i ett av hålen, tryck på
skruvmejseln tills ett klickljud hörs.
Upprepa proceduren för det andra
hålet.
1
2
3
4
OM52J20SE.book Page 389 Friday, October 7, 2016 12:33 PM

3907-3. När du själv arbetar med bilen
OM52J20SE

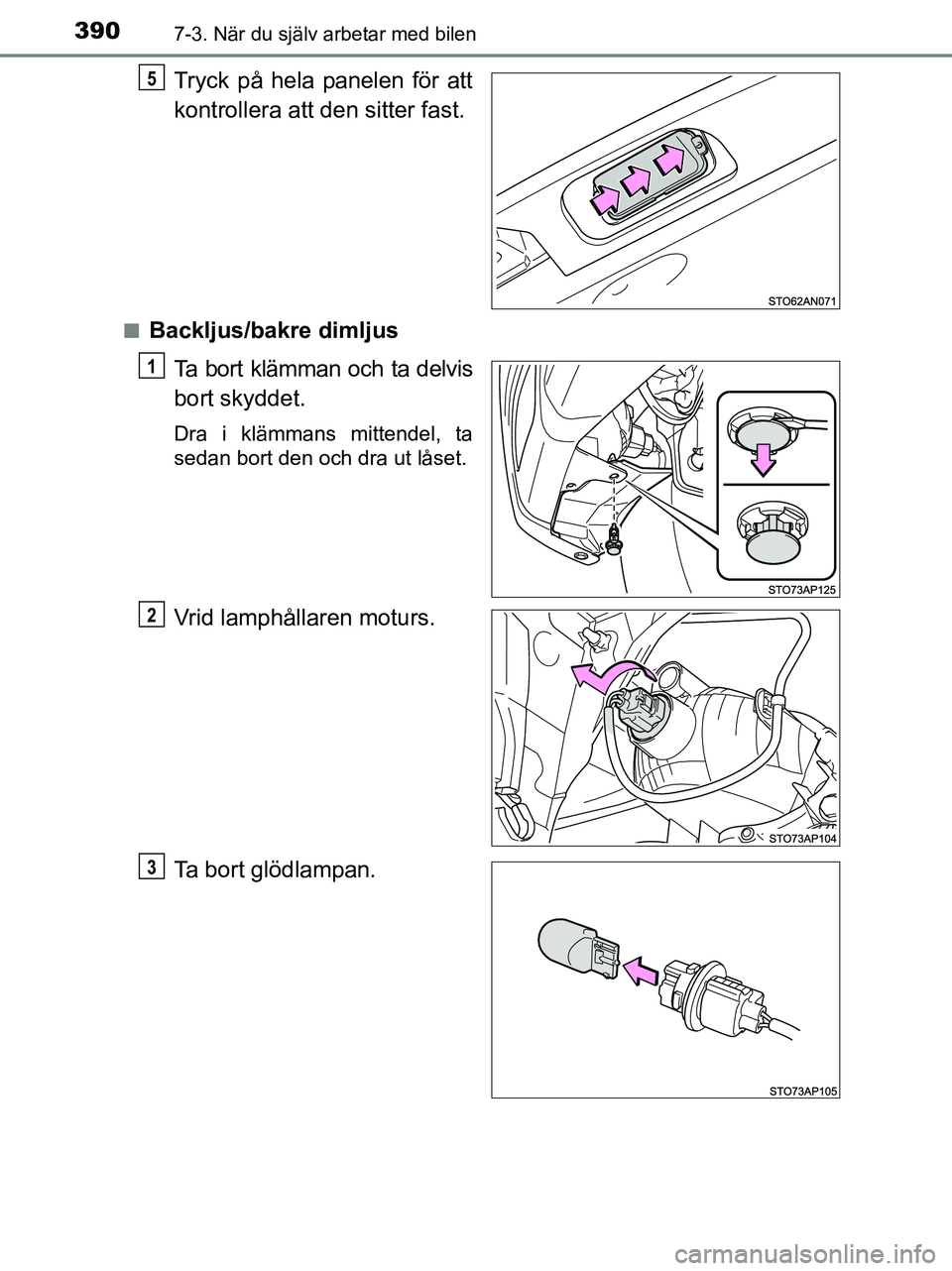

Tryck på hela panelen för att
kontrollera att den sitter fast.
nBackljus/bakre dimljusTa bort klämman och ta delvis
bort skyddet.
Dra i klämmans mittendel, ta
sedan bort den och dra ut låset.
Vrid lamphållaren moturs.
Ta bort glödlampan.
5
1
2
3
