712. Instrumentgrupp
2
Instrumentgrupp
OM52J20SE

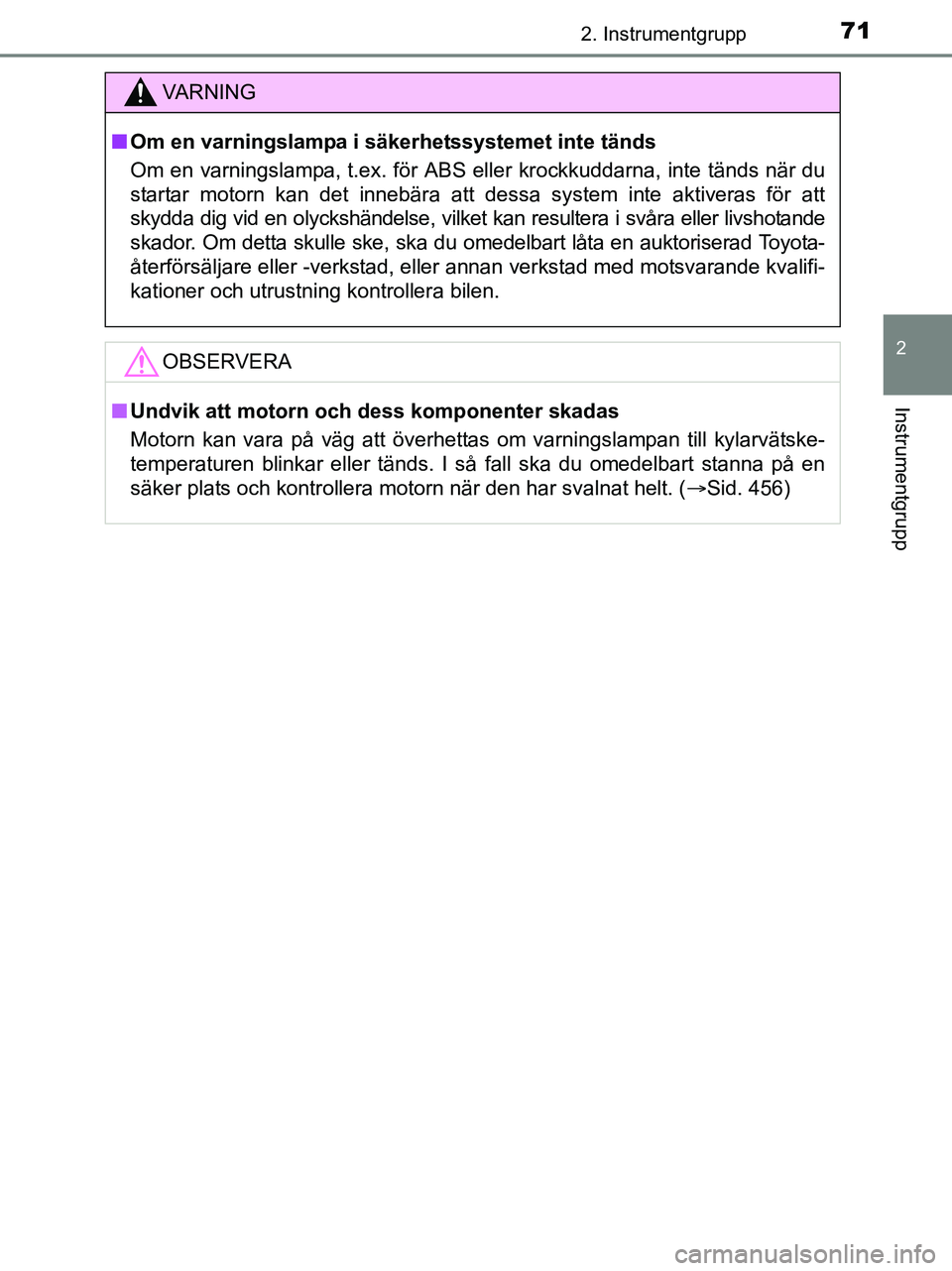

VA R N I N G
nOm en varningslampa i säkerhetssystemet inte tänds
Om en varningslampa, t.ex. för ABS eller krockkuddarna, inte tänds när du
startar motorn kan det innebära att dessa system inte aktiveras för att
skydda dig vid en olyckshändelse, vilket kan resultera i svåra eller livshotande
skador. Om detta skulle ske, ska du omedelbart låta en auktoriserad Toyota-
återförsäljare eller -verkstad, eller annan verkstad med motsvarande kvalifi-
kationer och utrustning kontrollera bilen.
OBSERVERA
nUndvik att motorn och dess komponenter skadas
Motorn kan vara på väg att överhettas om varningslampan till kylarvätske-
temperaturen blinkar eller tänds. I så fall ska du omedelbart stanna på en
säker plats och kontrollera motorn när den har svalnat helt. ( Sid. 456)
OM52J20SE.book Page 71 Friday, October 7, 2016 12:33 PM

722. Instrumentgrupp
OM52J20SE

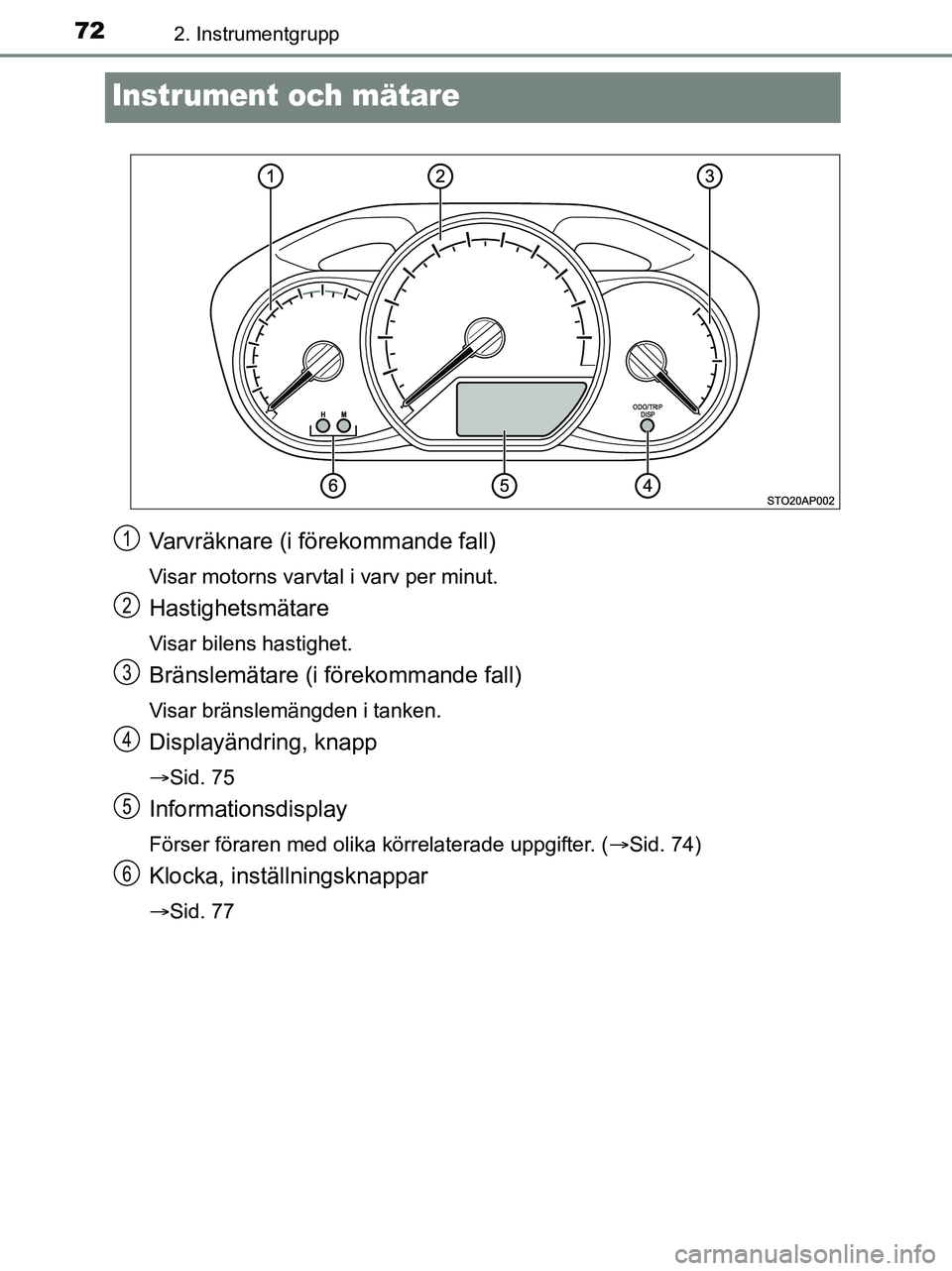

Instrument och mätare
Varvräknare (i förekommande fall)
Visar motorns varvtal i varv per minut.
Hastighetsmätare
Visar bilens hastighet.
Bränslemätare (i förekommande fall)
Visar bränslemängden i tanken.
Displayändring, knapp
Sid. 75
Informationsdisplay
Förser föraren med olika körrelaterade uppgifter. (Sid. 74)
Klocka, inställningsknappar
Sid. 77
1
2
3
4
5
6
OM52J20SE.book Page 72 Friday, October 7, 2016 12:33 PM

732. Instrumentgrupp
2
Instrumentgrupp
OM52J20SE

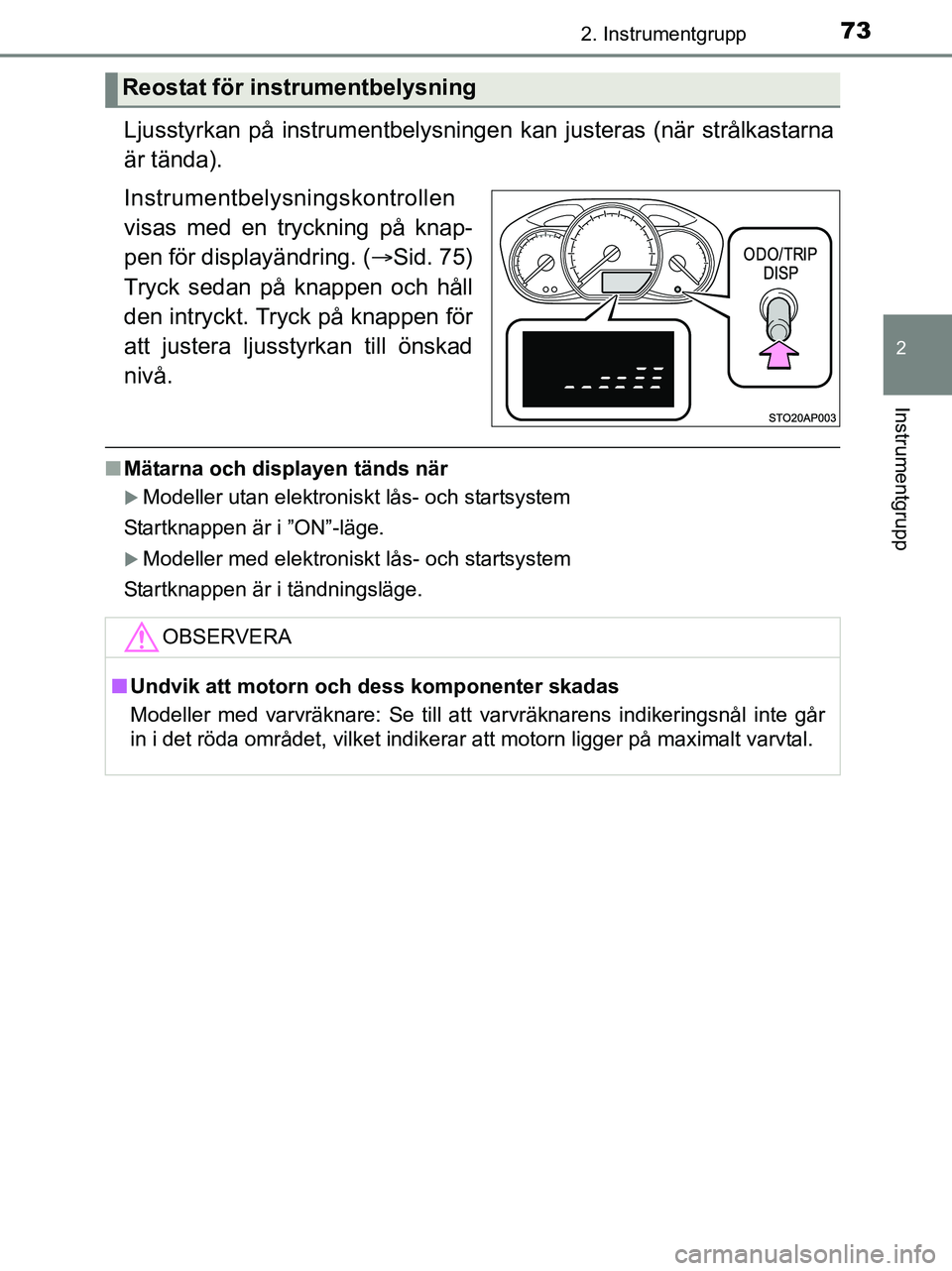

Ljusstyrkan på instrumentbelysningen kan justeras (när strålkastarna
är tända).
Instrumentbelysningskontrollen
visas med en tryckning på knap-
pen för displayändring. (Sid. 75)
Tryck sedan på knappen och håll
den intryckt. Tryck på knappen för
att justera ljusstyrkan till önskad
nivå.
n Mätarna och displayen tänds när
Modeller utan elektroniskt lås- och startsystem
Startknappen är i ”ON”-läge.
Modeller med elektroniskt lås- och startsystem
Startknappen är i tändningsläge.
Reostat för instrumentbelysning
OBSERVERA
n Undvik att motorn och dess komponenter skadas
Modeller med varvräknare: Se till att varvräknarens indikeringsnål inte går
in i det röda området, vilket indikerar att motorn ligger på maximalt varvtal.
OM52J20SE.book Page 73 Friday, October 7, 2016 12:33 PM

742. Instrumentgrupp
OM52J20SE

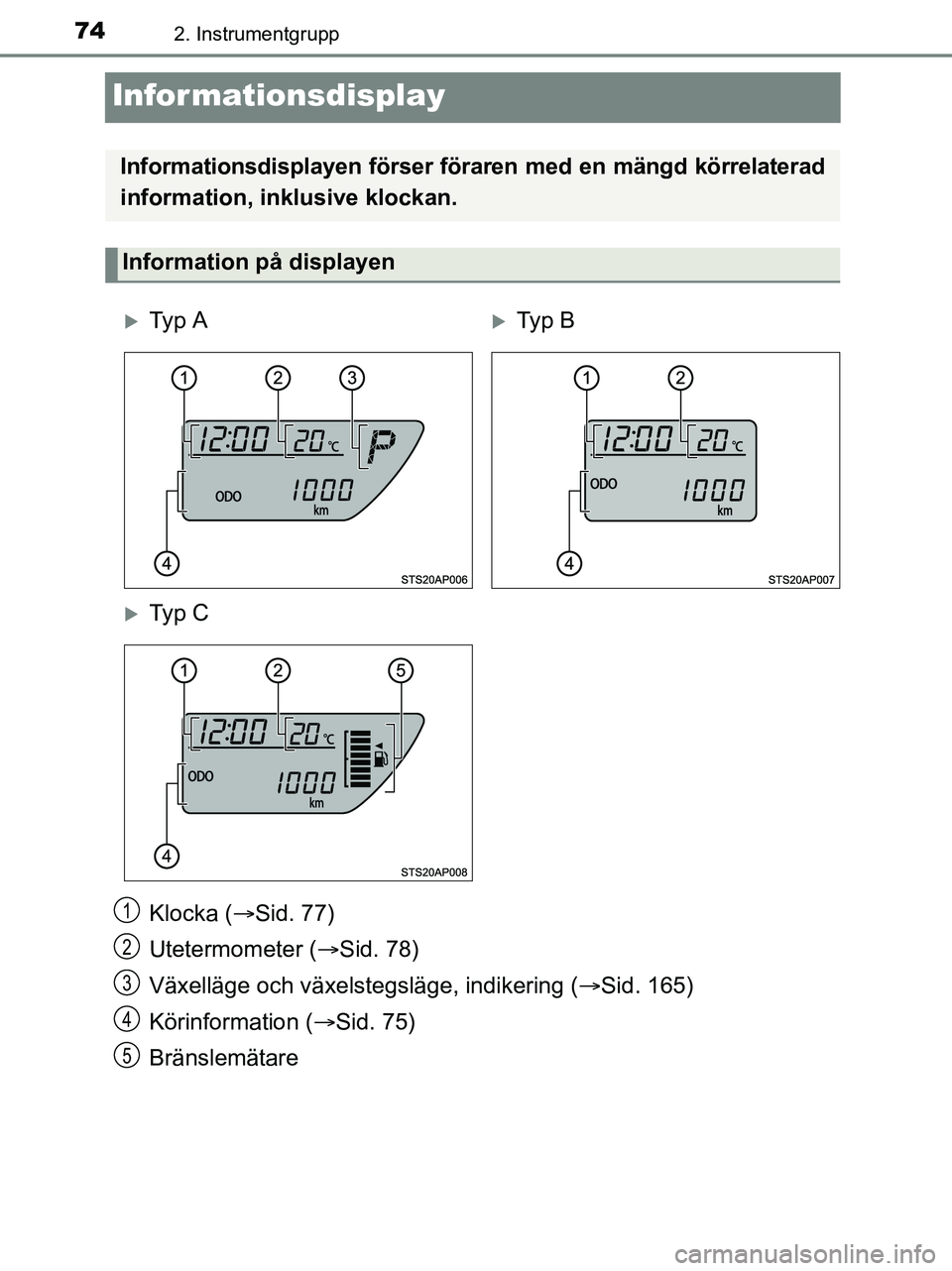

Informationsdisplay
Klocka (Sid. 77)
Utetermometer ( Sid. 78)
Växelläge och växelstegsläge, indikering ( Sid. 165)
Körinformation ( Sid. 75)
Bränslemätare
Informationsdisplayen förser fö raren med en mängd körrelaterad
information, inklusive klockan.
Information på displayen
Ty p ATy p B
Ty p C
1
2
3
4
5
OM52J20SE.book Page 74 Friday, October 7, 2016 12:33 PM

752. Instrumentgrupp
2
Instrumentgrupp
OM52J20SE.

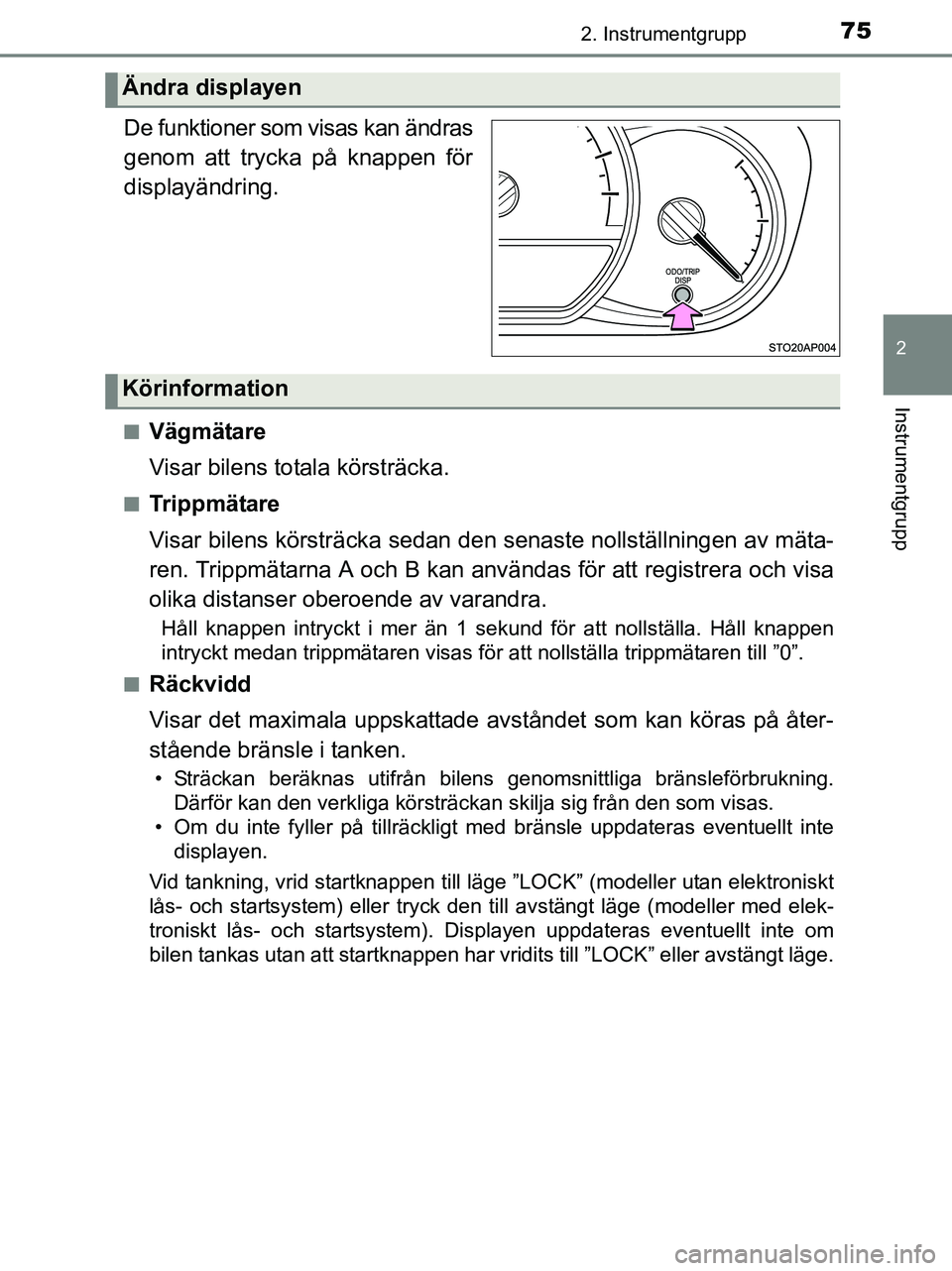

De funktioner som visas kan ändras
genom att trycka på knappen för
displayändring.
nVägmätare
Visar bilens totala körsträcka.
nTrippmätare
Visar bilens körsträcka sedan den senaste nollställningen av mäta-
ren. Trippmätarna A och B kan användas för att registrera och visa
olika distanser oberoende av varandra.
Håll knappen intryckt i mer än 1 sekund för att nollställa. Håll knappen
intryckt medan trippmätaren visas för att nollställa trippmätaren till ”0”.
n
Räckvidd
Visar det maximala uppskattade avståndet som kan köras på åter-
stående bränsle i tanken.
• Sträckan beräknas utifrån bilens genomsnittliga bränsleförbrukning. Därför kan den verkliga körsträckan skilja sig från den som visas.
• Om du inte fyller på tillräckligt med bränsle uppdateras eventuellt inte displayen.
Vid tankning, vrid startknappen till l äge ”LOCK” (modeller utan elektroniskt
lås- och startsystem) eller tryck den till avstängt läge (modeller med elek-
troniskt lås- och startsystem). Displayen uppdateras eventuellt inte om
bilen tankas utan att startknappen har vridits till ”LOCK” eller avstängt läge.
Ändra displayen
Körinformation
OM52J20SE.book Page 75 Friday, October 7, 2016 12:33 PM

762. Instrumentgrupp
OM52J20SEn
Genomsnittlig bränsleförbrukning
Visar den genomsnittliga bränsleförbrukningen.
• Nollställ funktionen genom att trycka på knappen i minst 1 sekund när
displayen visar genomsnittlig bränsleförbrukning.
• Använd den visade genomsnittliga bränsleförbrukningen som referens.
n
Aktuell bränsleförbrukning
Visar den aktuella bränsleförbrukningen.
Använd den visade aktuella bränsleförbrukningen som referens.
n
Medelhastighet
Visar snitthastigheten sedan motorn senast startades.
nStop&Start-system, driftstid (i förekommande fall)
Visar tidslängden som motorn var avstängd på grund av att
Stop&Start-systemet aktiverats under innevarande åktur.
Modeller utan elektroniskt lås- och startsystem:
Från startknappen i läge ”ON” till startknappen i läge ”LOCK”.
Modeller med elektroniskt lås- och startsystem:
Från startknappen i tä ndningsläge till startkna ppen i avstängt läge.
nStop&Start-system, total drifts tid (i förekommande fall)
Visar den totala tid som motorn va rit avstängd i Stop&Start-systemet
sedan senaste nollställ ning av systemet.
Tryck in knappen och håll den intryckt för nollställning.
OM52J20SE.book Page 76 Friday, October 7, 2016 12:33 PM

772. Instrumentgrupp
2
Instrumentgrupp
OM52J20SE

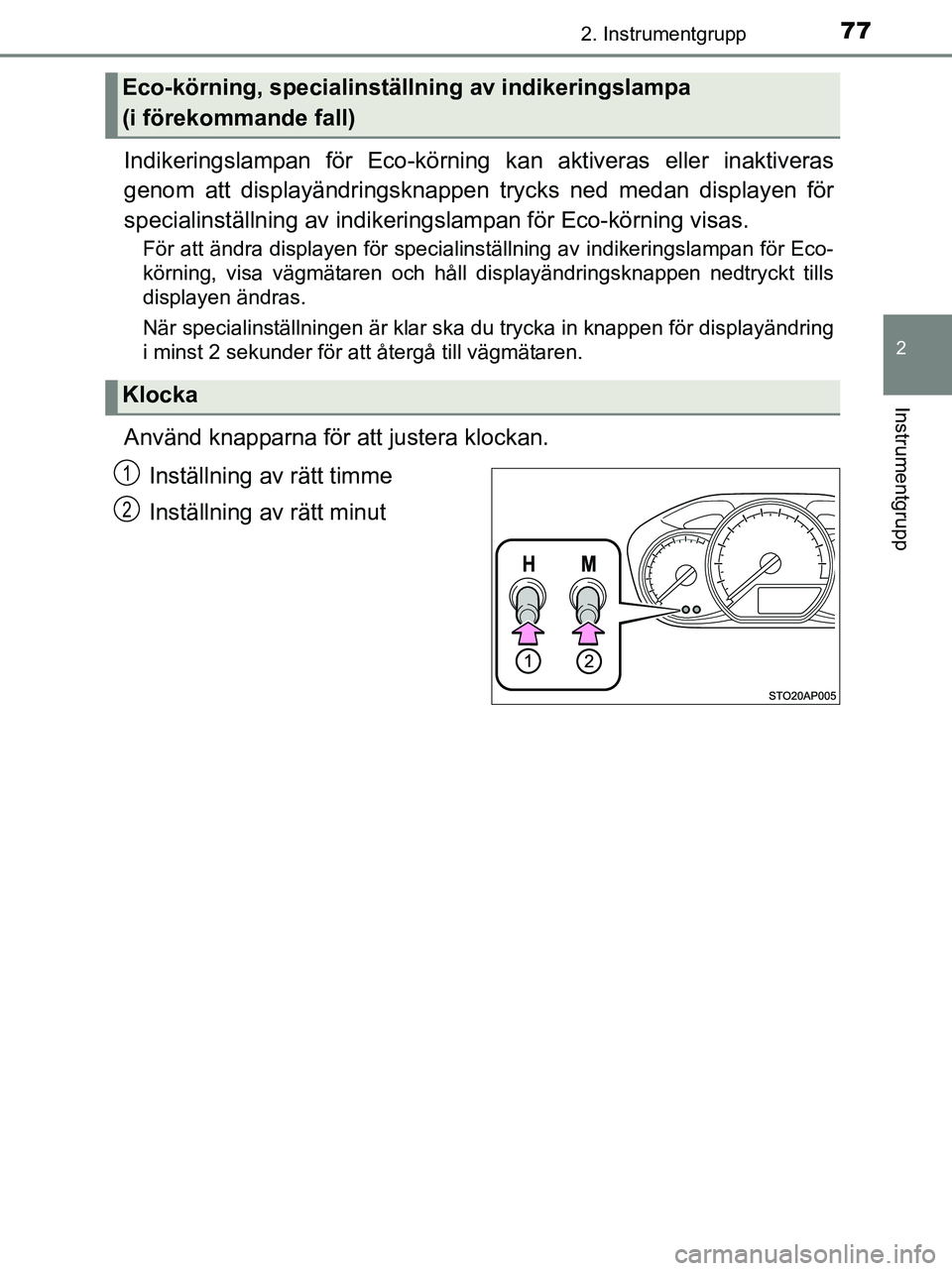

Indikeringslampan för Eco-körning kan aktiveras eller inaktiveras
genom att displayändringsknappen trycks ned medan displayen för
specialinställning av indikeri ngslampan för Eco-körning visas.
För att ändra displayen för specialinställning av indikeringslampan för Eco-
körning, visa vägmätaren och håll displayändringsknappen nedtryckt tills
displayen ändras.
När specialinställningen är klar ska du trycka in knappen för displayändring
i minst 2 sekunder för att återgå till vägmätaren.
Använd knapparna för att justera klockan.
Inställning av rätt timme
Inställning av rätt minut
Eco-körning, specialinställning av indikeringslampa
(i förekommande fall)
Klocka
1
2
OM52J20SE.book Page 77 Friday, October 7, 2016 12:33 PM

782. Instrumentgrupp
OM52J20SE

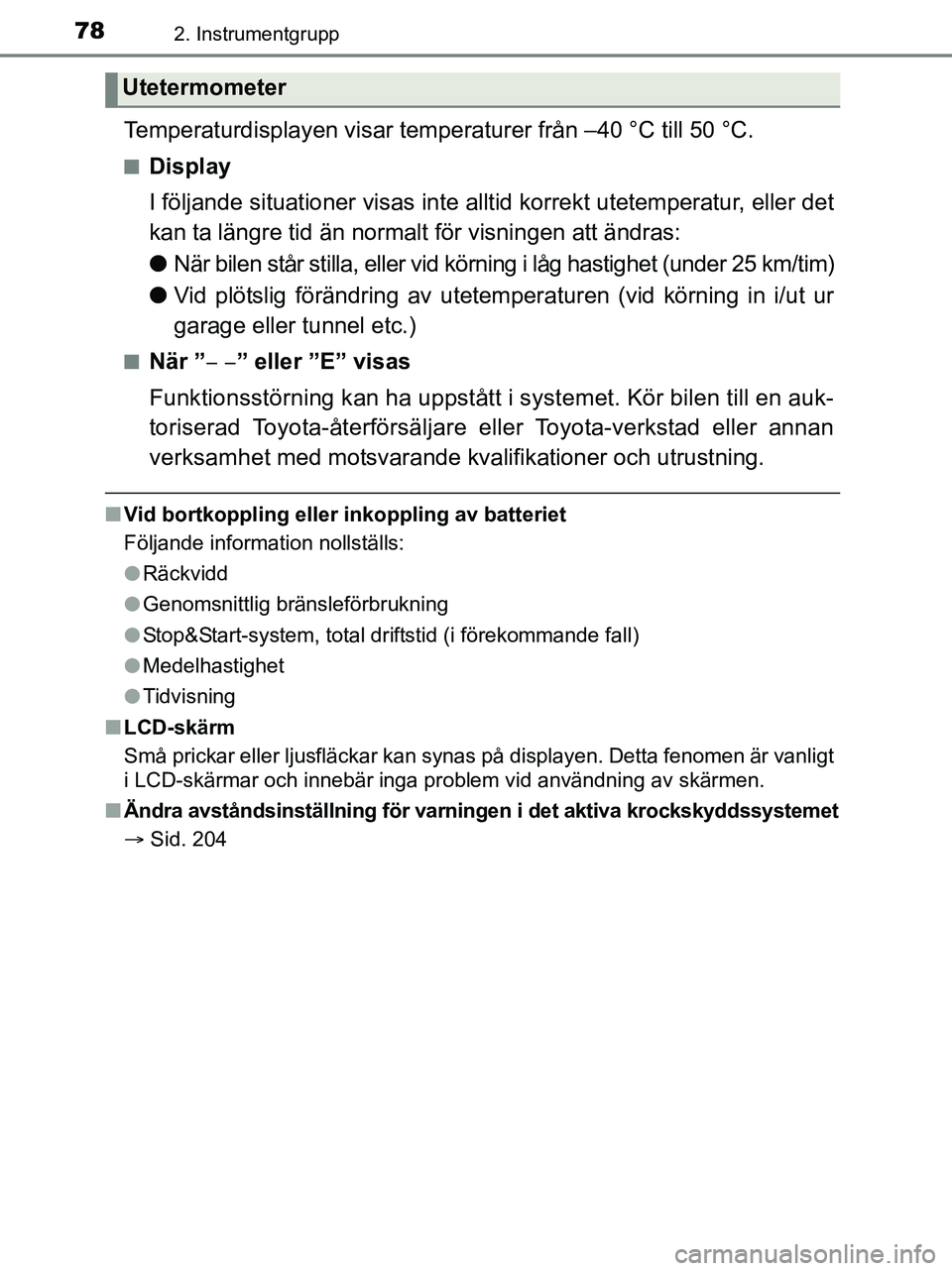

Temperaturdisplayen visar temperaturer från –40 °C till 50 °C.
nDisplay
I följande situationer visas inte allt id korrekt utetemperatur, eller det
kan ta längre tid än normalt för visningen att ändras:
l När bilen står stilla, eller vid körning i låg hastighet (under 25 km/tim)
l Vid plötslig förändring av utetemper aturen (vid körning in i/ut ur
garage eller tunnel etc.)
nNär ” ” eller ”E” visas
Funktionsstörning kan ha uppstått i systemet. Kör bilen till en auk-
toriserad Toyota-återförsäljare eller Toyota-verkstad eller annan
verksamhet med motsvarande kvalifikationer och utrustning.
n Vid bortkoppling eller inkoppling av batteriet
Följande information nollställs:
lRäckvidd
l Genomsnittlig bränsleförbrukning
l Stop&Start-system, total driftstid (i förekommande fall)
l Medelhastighet
l Tidvisning
n LCD-skärm
Små prickar eller ljusfläckar kan synas på displayen. Detta fenomen är vanligt
i LCD-skärmar och innebär inga problem vid användning av skärmen.
n Ändra avståndsinställning för varningen i det aktiva krockskyddssystemet
 Sid. 204
Utetermometer
OM52J20SE.book Page 78 Friday, October 7, 2016 12:33 PM

792. Instrumentgrupp
2
Instrumentgrupp
OM52J20SE

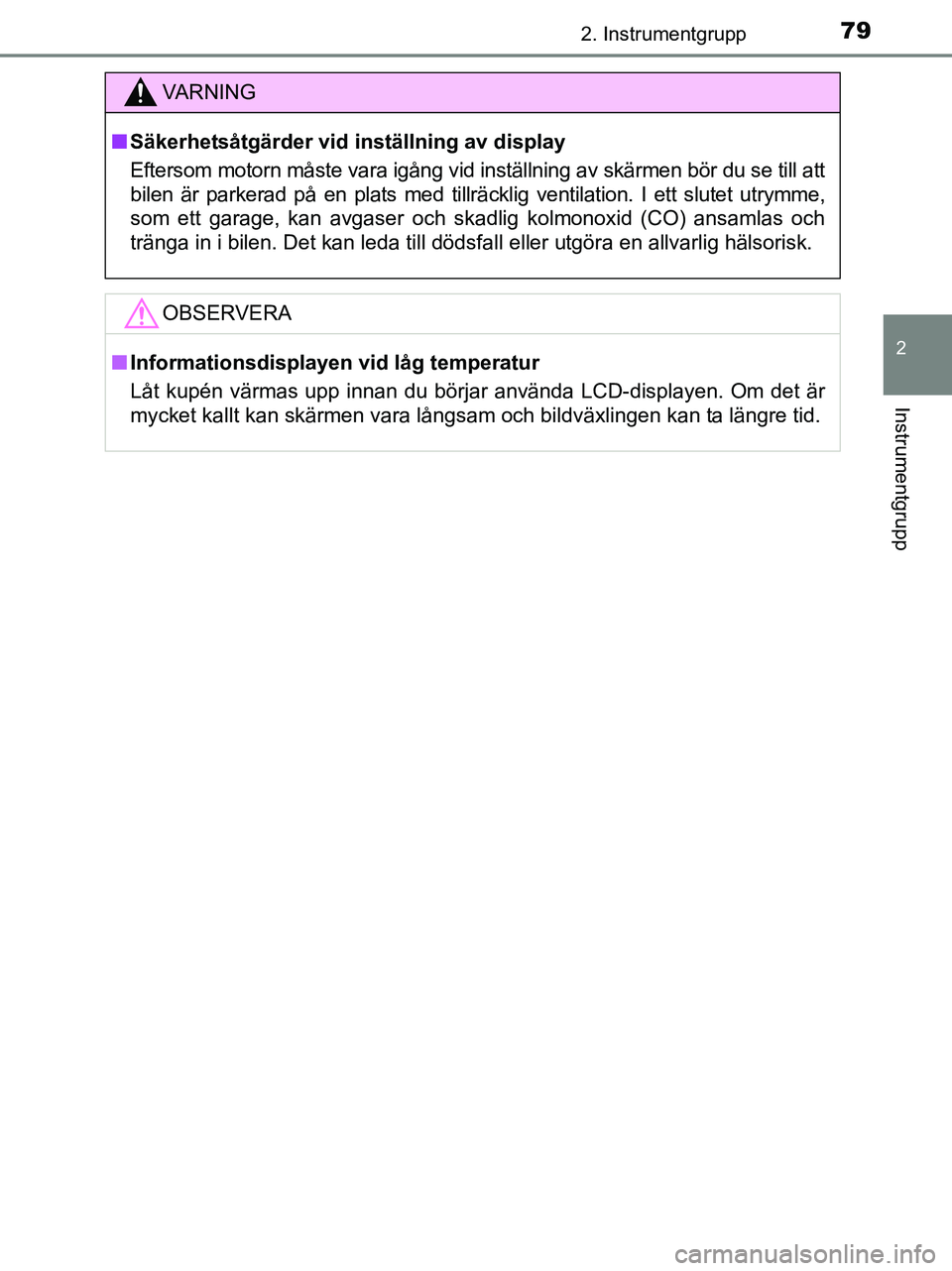

VA R N I N G
nSäkerhetsåtgärder vid inställning av display
Eftersom motorn måste vara igång vid inställning av skärmen bör du se till att
bilen är parkerad på en plats med tillräcklig ventilation. I ett slutet utrymme,
som ett garage, kan avgaser och skadlig kolmonoxid (CO) ansamlas och
tränga in i bilen. Det kan leda till dödsfall eller utgöra en allvarlig hälsorisk.
OBSERVERA
n Informationsdisplayen vid låg temperatur
Låt kupén värmas upp innan du börjar använda LCD-displayen. Om det är
mycket kallt kan skärmen vara långsam och bildväxlingen kan ta längre tid.
OM52J20SE.book Page 79 Friday, October 7, 2016 12:33 PM

802. Instrumentgrupp
OM52J20SE

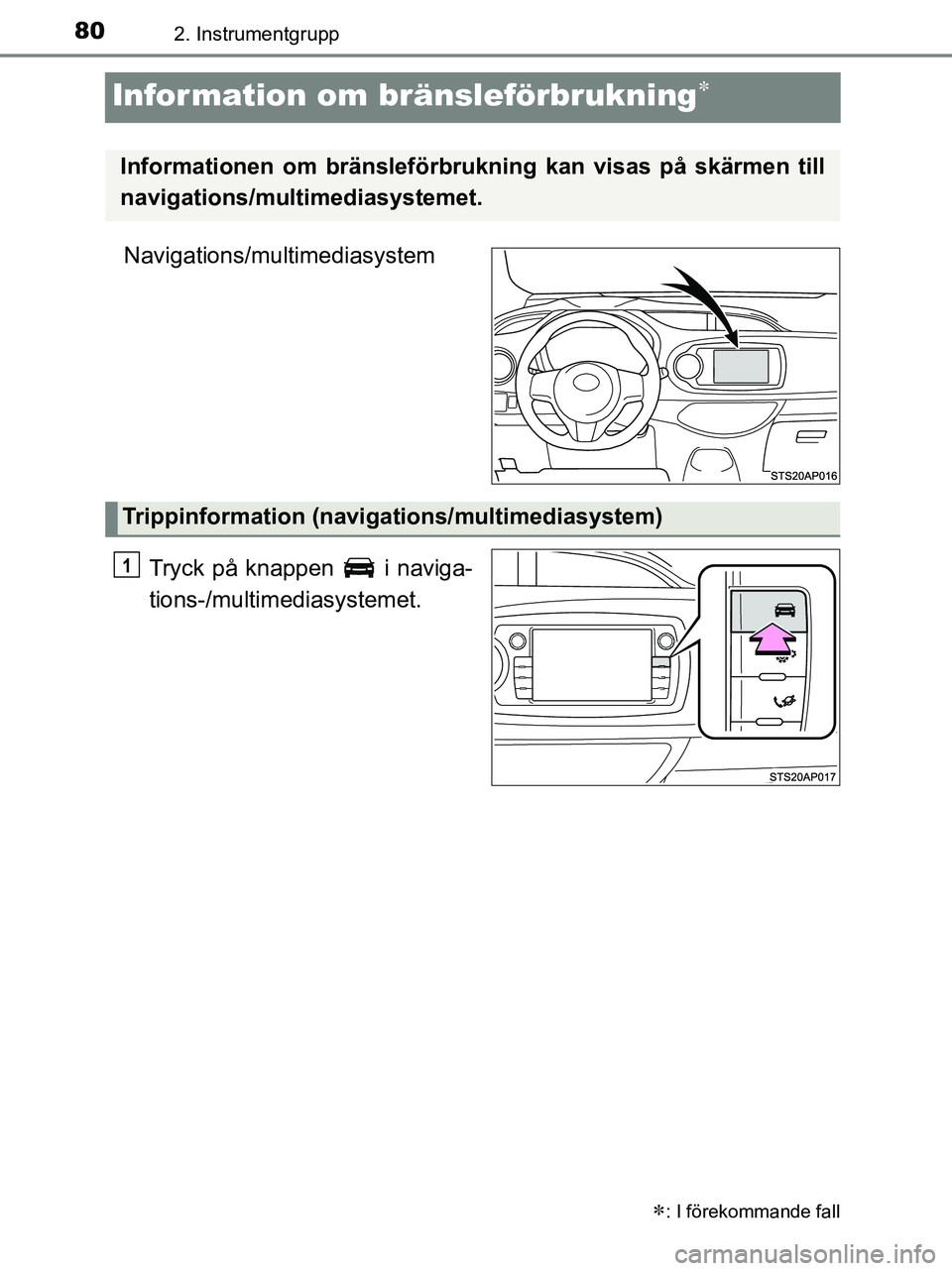

Information om bränsleförbrukning
Navigations/multimediasystemTryck på knappen i naviga-
tions-/multimediasystemet.
: I förekommande fall
Informationen om bränsleförbruk ning kan visas på skärmen till
navigations/multimediasystemet.
Trippinformation (navigations/multimediasystem)
1
