TOYOTA YARIS 2017 Instructieboekje (in Dutch)

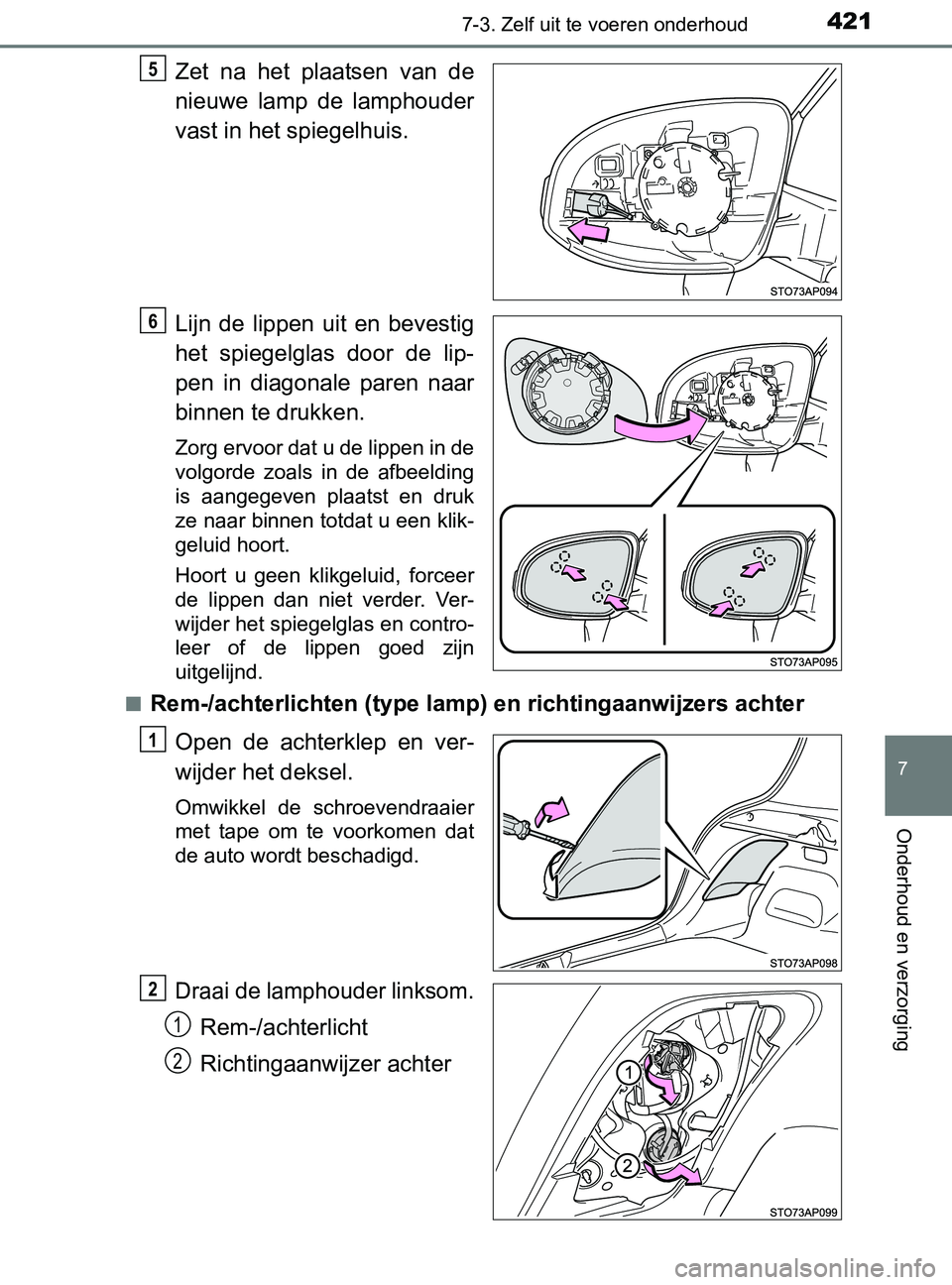

4217-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_OM_Europe_OM52J20E
Zet na het plaatsen van de
nieuwe lamp de lamphouder
vast in het spiegelhuis.
Lijn de lippen uit en bevestig
het spiegelglas door de lip-
pen in diagonale paren naar
binnen te drukken.
Zorg ervoor dat u de lippen in de
volgorde zoals in de afbeelding
is aangegeven plaatst en druk
ze naar binnen totdat u een klik-
geluid hoort.
Hoort u geen klikgeluid, forceer
de lippen dan niet verder. Ver-
wijder het spiegelglas en contro-
leer of de lippen goed zijn
uitgelijnd.
■
Rem-/achterlichten (type lamp) en richtingaanwijzers achter
Open de achterklep en ver-
wijder het deksel.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Draai de lamphouder linksom.
Rem-/achterlicht
Richtingaanwijzer achter
5
6
1
2
1
2
YARIS_F_OM_Europe_OM52J20E.book Page 421 Thursday, December 1, 2016 10:25 PM

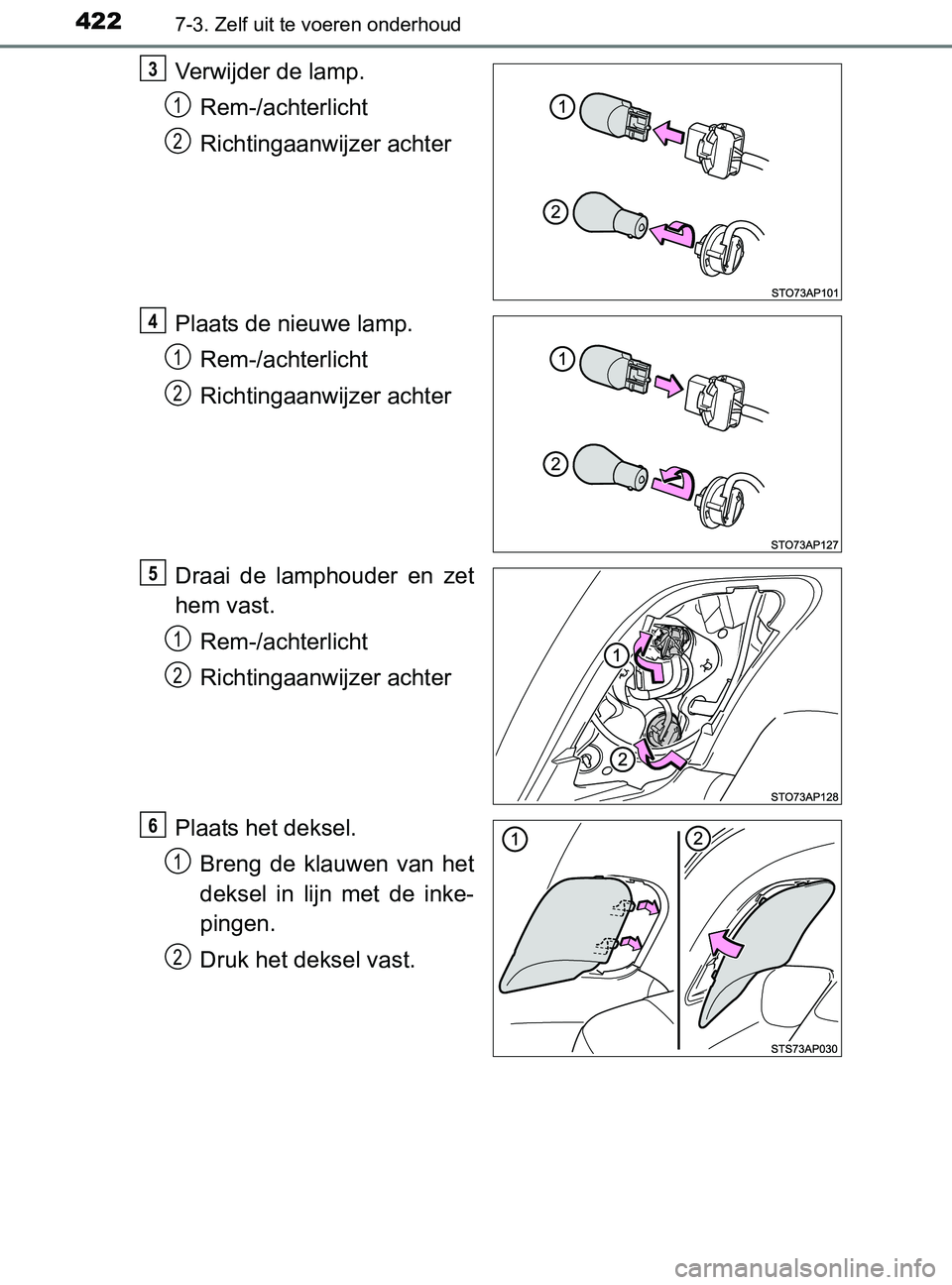

4227-3. Zelf uit te voeren onderhoud
YARIS_F_OM_Europe_OM52J20E
Verwijder de lamp.
Rem-/achterlicht
Richtingaanwijzer achter
Plaats de nieuwe lamp.
Rem-/achterlicht
Richtingaanwijzer achter
Draai de lamphouder en zet
hem vast.
Rem-/achterlicht
Richtingaanwijzer achter
Plaats het deksel.
Breng de klauwen van het
deksel in lijn met de inke-
pingen.
Druk het deksel vast.3
1
2
4
1
2
5
1
2
6
1
2
YARIS_F_OM_Europe_OM52J20E.book Page 422 Thursday, December 1, 2016 10:25 PM

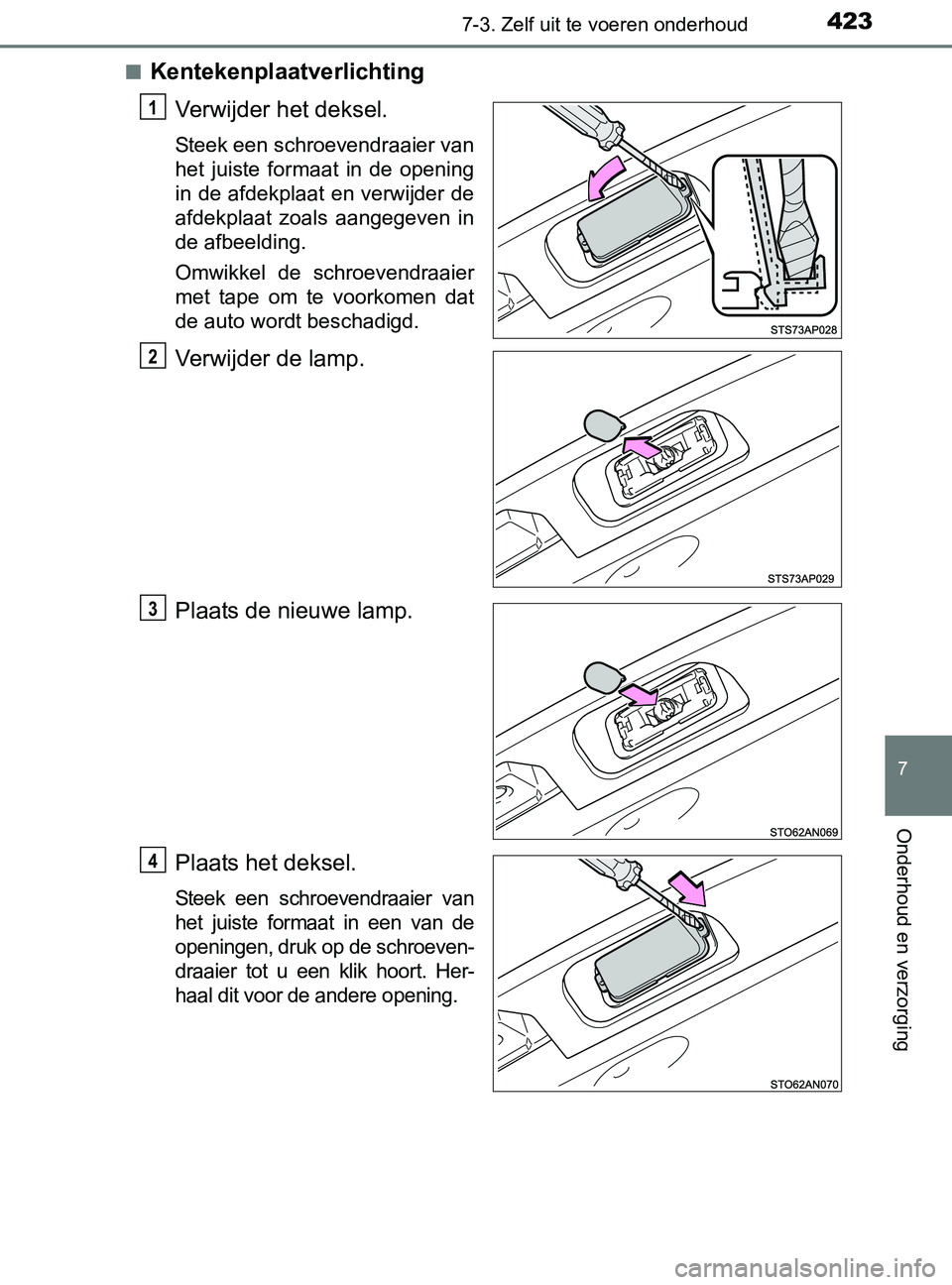

4237-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_OM_Europe_OM52J20E■
Kentekenplaatverlichting
Verwijder het deksel.
Steek een schroevendraaier van
het juiste formaat in de opening
in de afdekplaat en verwijder de
afdekplaat zoals aangegeven in
de afbeelding.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Verwijder de lamp.
Plaats de nieuwe lamp.
Plaats het deksel.
Steek een schroevendraaier van
het juiste formaat in een van de
openingen, druk op de schroeven-
draaier tot u een klik hoort. Her-
haal dit voor de andere opening.
1
2
3
4
YARIS_F_OM_Europe_OM52J20E.book Page 423 Thursday, December 1, 2016 10:25 PM

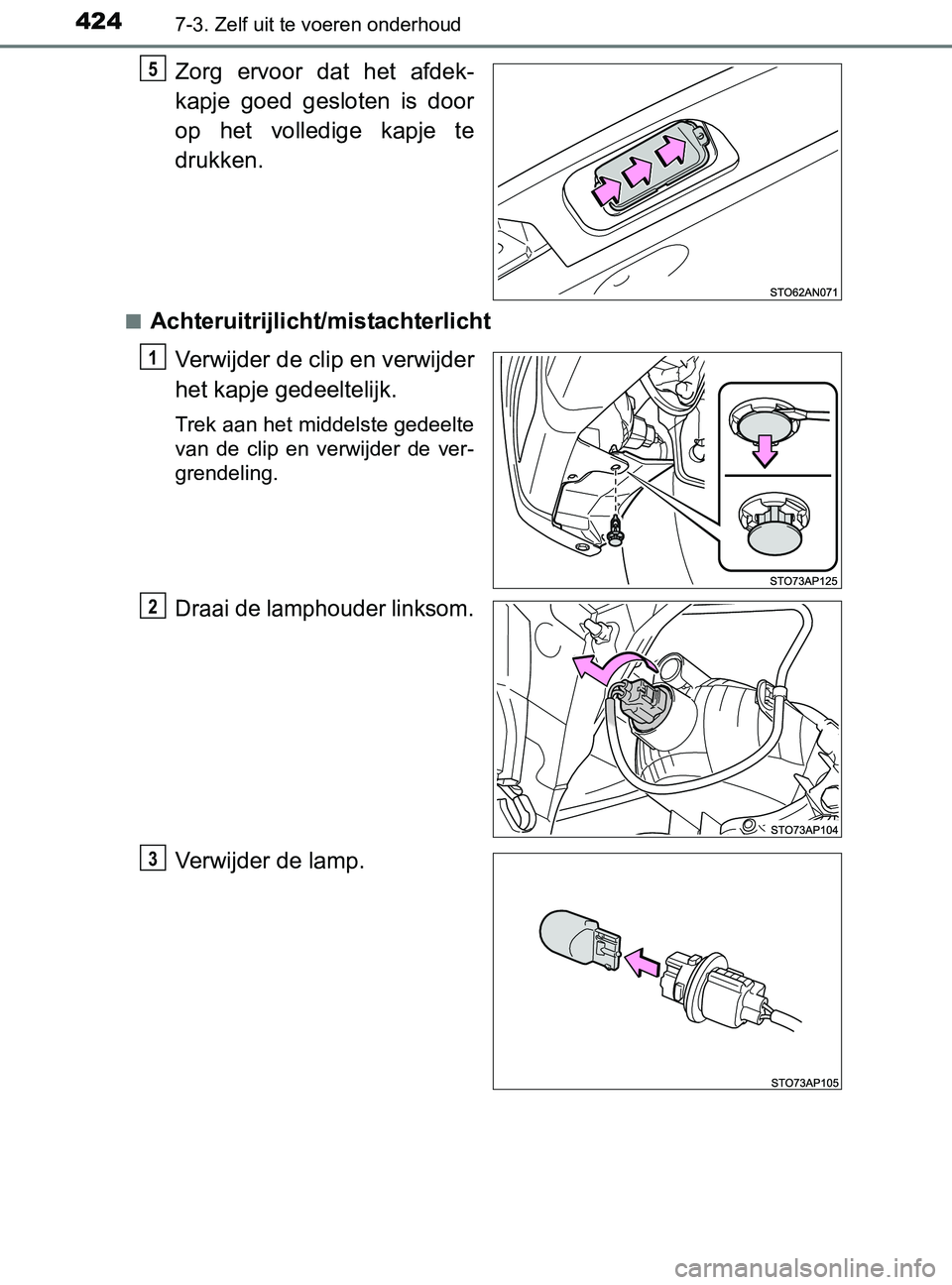

4247-3. Zelf uit te voeren onderhoud
YARIS_F_OM_Europe_OM52J20E
Zorg ervoor dat het afdek-
kapje goed gesloten is door
op het volledige kapje te
drukken.
■Achteruitrijlicht/mistachterlicht
Verwijder de clip en verwijder
het kapje gedeeltelijk.
Trek aan het middelste gedeelte
van de clip en verwijder de ver-
grendeling.
Draai de lamphouder linksom.
Verwijder de lamp.
5
1
2
3
YARIS_F_OM_Europe_OM52J20E.book Page 424 Thursday, December 1, 2016 10:25 PM

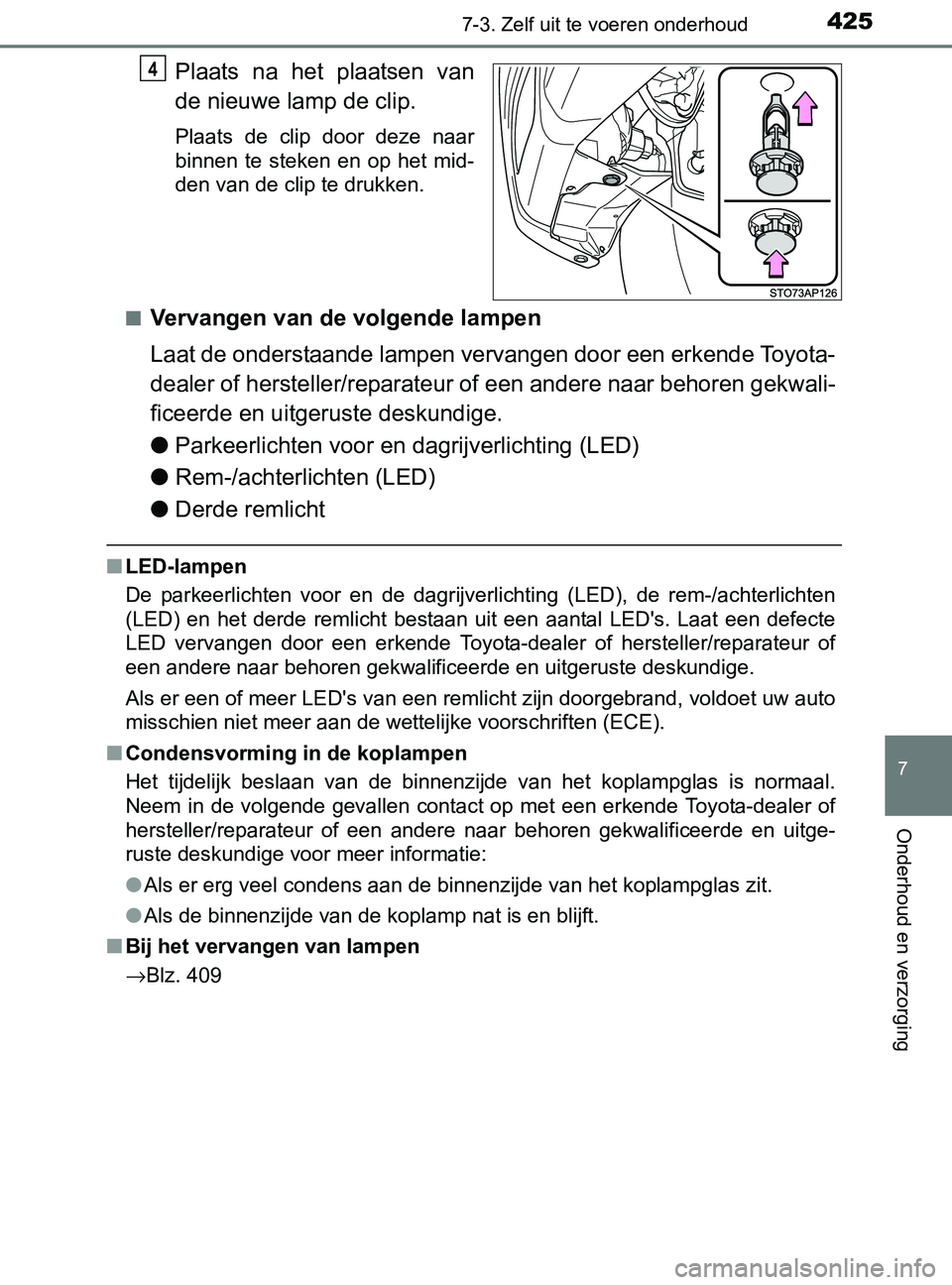

4257-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_OM_Europe_OM52J20E
Plaats na het plaatsen van
de nieuwe lamp de clip.
Plaats de clip door deze naar
binnen te steken en op het mid-
den van de clip te drukken.
■
Vervangen van de volgende lampen
Laat de onderstaande lampen vervangen door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige.
●Parkeerlichten voor en dagrijverlichting (LED)
●Rem-/achterlichten (LED)
●Derde remlicht
■LED-lampen
De parkeerlichten voor en de dagrijverlichting (LED), de rem-/achterlichten
(LED) en het derde remlicht bestaan uit een aantal LED's. Laat een defecte
LED vervangen door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Als er een of meer LED's van een remlicht zijn doorgebrand, voldoet uw auto
misschien niet meer aan de wettelijke voorschriften (ECE).
■Condensvorming in de koplampen
Het tijdelijk beslaan van de binnenzijde van het koplampglas is normaal.
Neem in de volgende gevallen contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige voor meer informatie:
●Als er erg veel condens aan de binnenzijde van het koplampglas zit.
●Als de binnenzijde van de koplamp nat is en blijft.
■Bij het vervangen van lampen
→Blz. 409
4
YARIS_F_OM_Europe_OM52J20E.book Page 425 Thursday, December 1, 2016 10:25 PM

4267-3. Zelf uit te voeren onderhoud
YARIS_F_OM_Europe_OM52J20E
WAARSCHUWING
■Lampen vervangen
●Schakel de verlichting uit. Wacht na het uitschakelen van de verlichting tot
de lampen zijn afgekoeld.
<002700480003004f004400500053004800510003004e00580051005100480051000300480055004a0003004b0048004800570003005a00520055004700480051000300480051000300450055004400510047005a0052005100470048005100030059004800
55005200520055005d0044004e004800510011[
●Raak het glas van de lamp niet aan met blote handen. Als u het glas van
de lamp toch moet vastpakken, gebruik daarvoor dan een schone droge
doek, om te voorkomen dat er vocht of olie op de lamp komt.
Als de lamp een kras heeft of is gevallen, kan deze defect raken of breken.
●Zorg ervoor dat de lamp en de borgclips goed vastzitten. Anders kan de
lamp door oververhitting beschadigd raken, kan brand ontstaan of kan
water binnendringen in de koplampunit. Hierdoor kunnen de koplampen
beschadigd raken en kan condensvorming in de koplamp optreden.
■Voorkomen van schade en brand
●Controleer of de lampen en borgclips goed vastzitten.
●Controleer het vermogen van de lamp voordat deze wordt geplaatst om
beschadiging door hitte te voorkomen.
YARIS_F_OM_Europe_OM52J20E.book Page 426 Thursday, December 1, 2016 10:25 PM

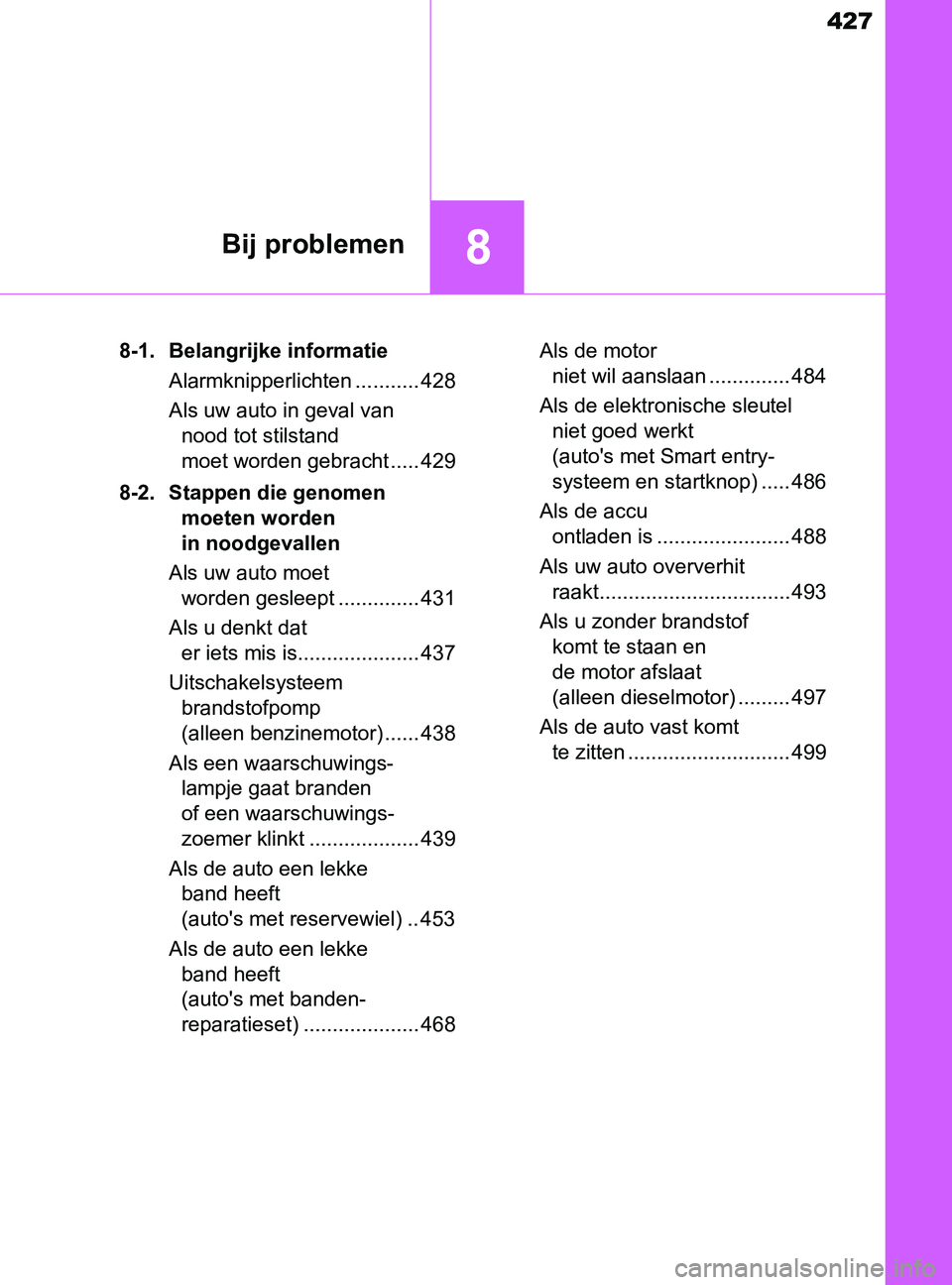

427
8Bij problemen
YARIS_F_OM_Europe_OM52J20E8-1. Belangrijke informatie
Alarmknipperlichten ........... 428
Als uw auto in geval van
nood tot stilstand
moet worden gebracht ..... 429
8-2. Stappen die genomen
moeten worden
in noodgevallen
Als uw auto moet
worden gesleept .............. 431
Als u denkt dat
er iets mis is..................... 437
Uitschakelsysteem
brandstofpomp
(alleen benzinemotor) ...... 438
Als een waarschuwings-
lampje gaat branden
of een waarschuwings-
zoemer klinkt ................... 439
Als de auto een lekke
band heeft
(auto's met reservewiel) .. 453
Als de auto een lekke
band heeft
(auto's met banden-
reparatieset) .................... 468Als de motor
niet wil aanslaan .............. 484
Als de elektronische sleutel
niet goed werkt
(auto's met Smart entry-
systeem en startknop) ..... 486
Als de accu
ontladen is ....................... 488
Als uw auto oververhit
raakt................................. 493
Als u zonder brandstof
komt te staan en
de motor afslaat
(alleen dieselmotor) ......... 497
Als de auto vast komt
te zitten ............................ 499
YARIS_F_OM_Europe_OM52J20E.book Page 427 Thursday, December 1, 2016 10:25 PM

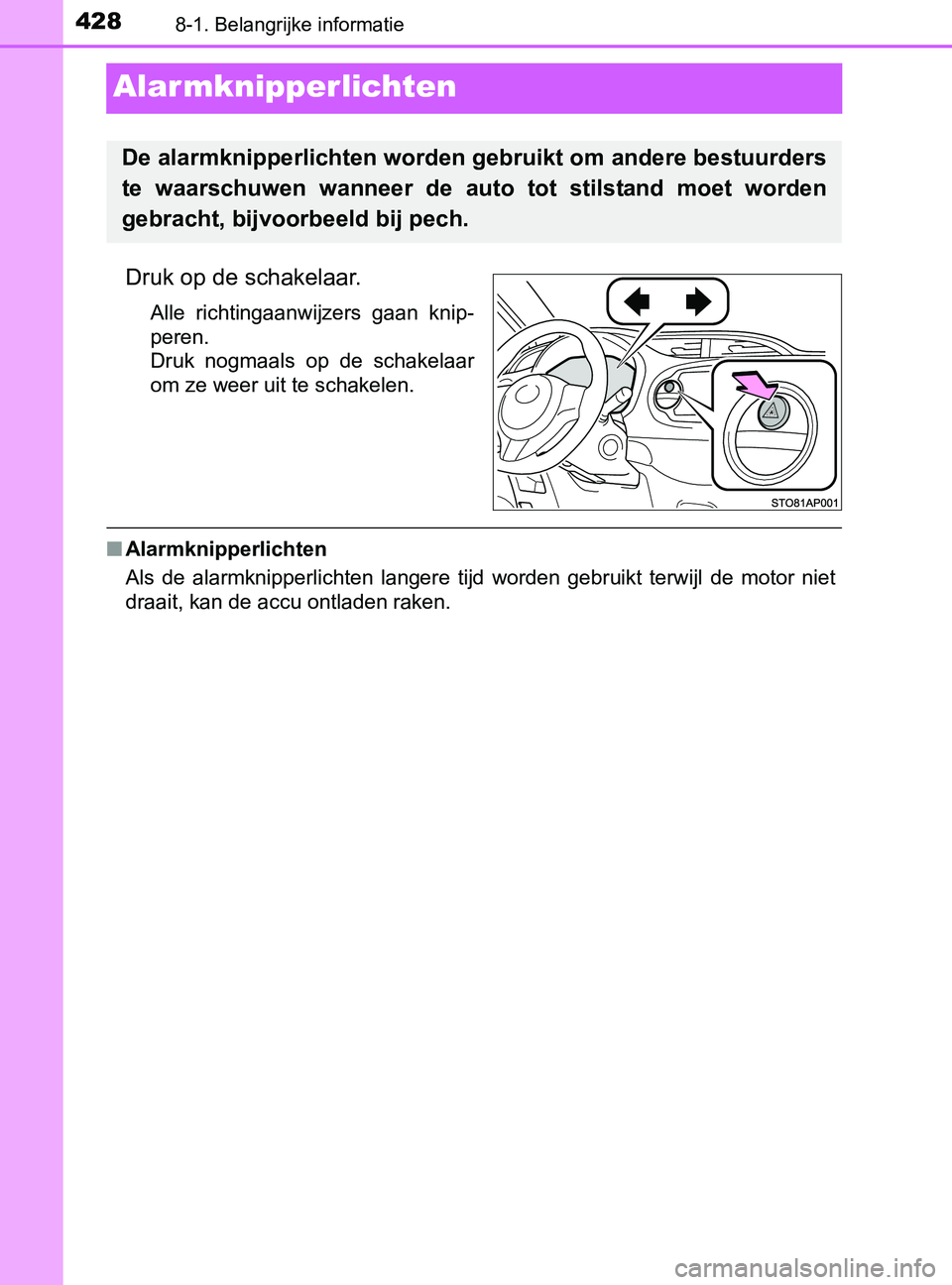

4288-1. Belangrijke informatie
YARIS_F_OM_Europe_OM52J20E
Alar mknipperlichten
Druk op de schakelaar.
Alle richtingaanwijzers gaan knip-
peren.
Druk nogmaals op de schakelaar
om ze weer uit te schakelen.
■Alarmknipperlichten
Als de alarmknipperlichten langere tijd worden gebruikt terwijl de motor niet
draait, kan de accu ontladen raken.
De alarmknipperlichten worden gebruikt om andere bestuurders
te waarschuwen wanneer de auto tot stilstand moet worden
gebracht, bijvoorbeeld bij pech.
YARIS_F_OM_Europe_OM52J20E.book Page 428 Thursday, December 1, 2016 10:25 PM

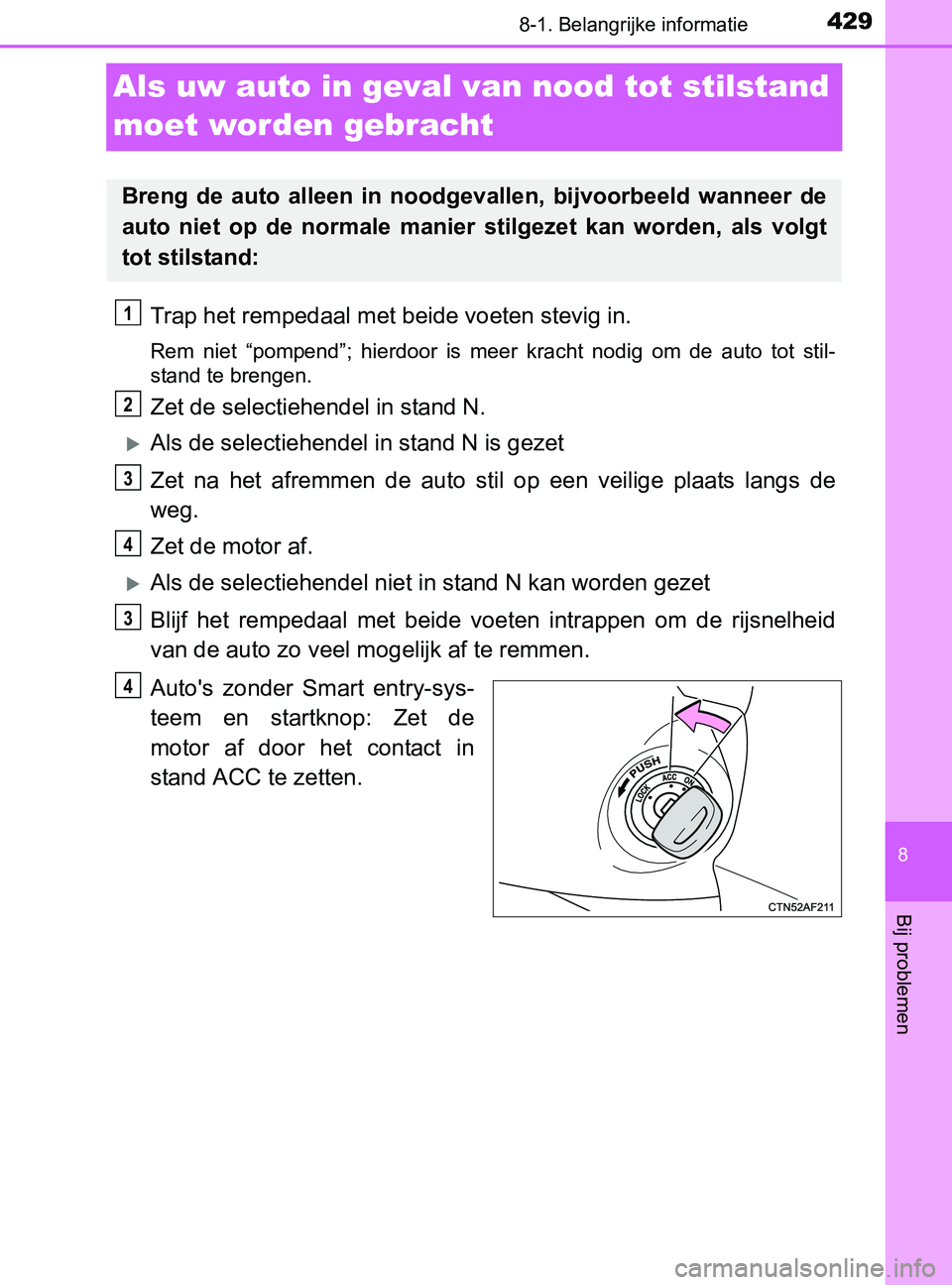

4298-1. Belangrijke informatie
8
Bij problemen
YARIS_F_OM_Europe_OM52J20E
Als uw auto in geval van nood tot stilstand
moet worden gebracht
Trap het rempedaal met beide voeten stevig in.
Rem niet “pompend”; hierdoor is meer kracht nodig om de auto tot stil-
stand te brengen.
Zet de selectiehendel in stand N.
Als de selectiehendel in stand N is gezet
Zet na het afremmen de auto stil op een veilige plaats langs de
weg.
Zet de motor af.
Als de selectiehendel niet in stand N kan worden gezet
Blijf het rempedaal met beide voeten intrappen om de rijsnelheid
van de auto zo veel mogelijk af te remmen.
Auto's zonder Smart entry-sys-
teem en startknop: Zet de
motor af door het contact in
stand ACC te zetten.
Breng de auto alleen in noodgevallen, bijvoorbeeld wanneer de
auto niet op de normale manier stilgezet kan worden, als volgt
tot stilstand:
1
2
3
4
3
4
YARIS_F_OM_Europe_OM52J20E.book Page 429 Thursday, December 1, 2016 10:25 PM

4308-1. Belangrijke informatie
YARIS_F_OM_Europe_OM52J20E
Auto's met Smart entry-sys-
teem en startknop: Houd de
startknop gedurende ten minste
3 seconden ingedrukt of druk
hem 3 maal achter elkaar kort
in om de motor uit te schakelen.
Breng de auto op een veilige plaats langs de weg tot stilstand.
Houd gedurende ten minste 3 seconden
ingedrukt of druk driemaal of vaker achter
elkaar kort in
4
WAARSCHUWING
■Als de motor tijdens het rijden afgezet moet worden
●De rem- en stuurbekrachtiging zullen niet meer werken, waardoor het
intrappen van het rempedaal en het verdraaien van het stuurwiel zwaarder
gaan. Minder zo veel mogelijk vaart voordat u de motor afzet.
●Auto's zonder Smart entry-systeem en startknop: Probeer nooit de sleutel
uit het contactslot te halen, omdat het stuurwiel dan wordt vergrendeld.
5
YARIS_F_OM_Europe_OM52J20E.book Page 430 Thursday, December 1, 2016 10:25 PM
