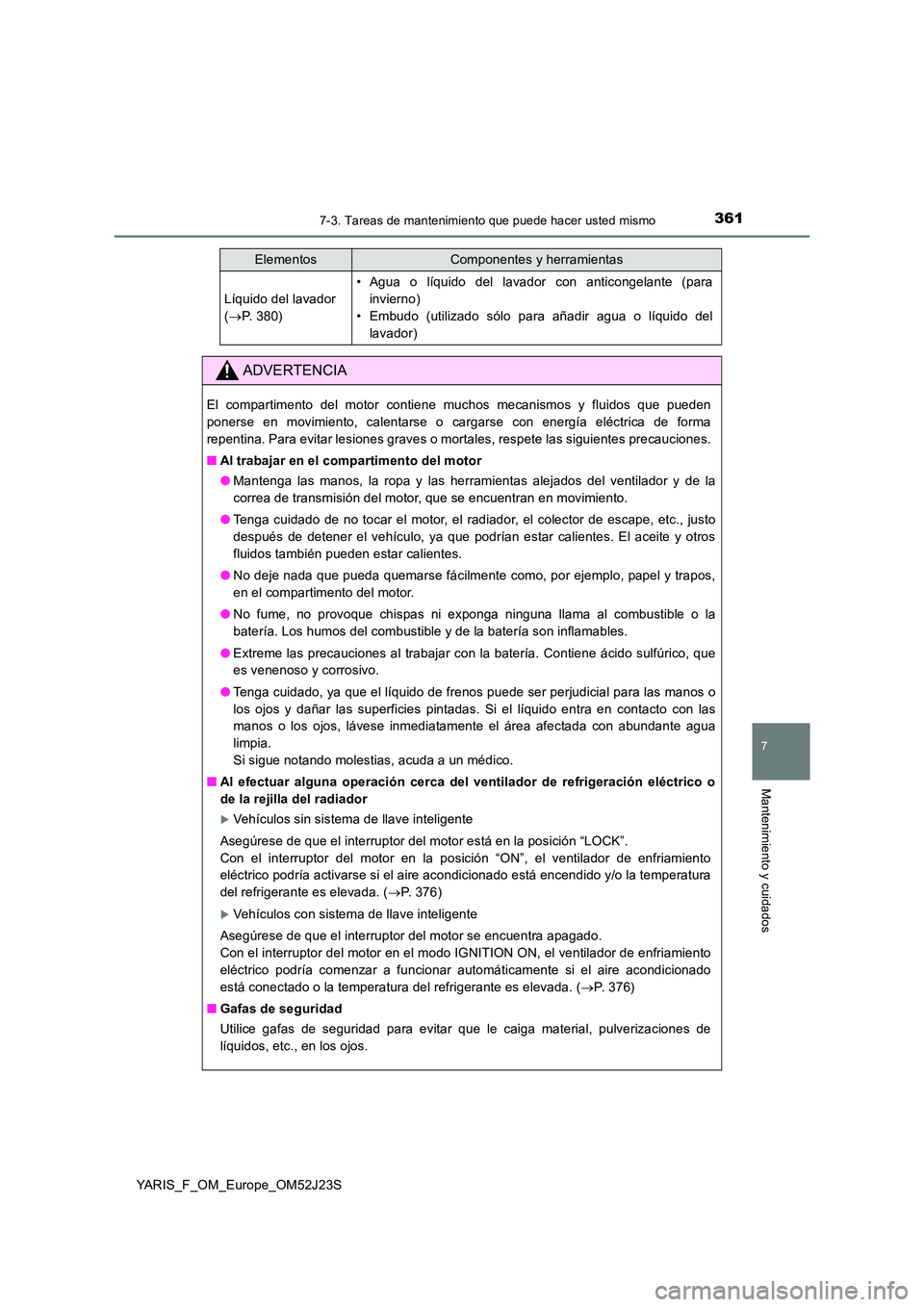

3617-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS_F_OM_Europe_OM52J23S
Líquido del lavador
( P. 380)
• Agua o líquido del lavador con anticongelante (para
invierno)
• Embudo (utilizado sólo para añadir agua o líquido del
lavador)
ADVERTENCIA
El compartimento del motor contiene muchos mecanismos y fluidos que pueden
ponerse en movimiento, calentarse o cargarse con energía eléctrica de forma
repentina. Para evitar lesiones graves o mortales, respete las siguientes precauciones.
■ Al trabajar en el compartimento del motor
● Mantenga las manos, la ropa y las herramientas alejados del ventilador y de la
correa de transmisión del motor, que se encuentran en movimiento.
● Tenga cuidado de no tocar el motor, el radiador, el colector de escape, etc., justo
después de detener el vehículo, ya que podrían estar calientes. El aceite y otros
fluidos también pueden estar calientes.
● No deje nada que pueda quemarse fácilmente como, por ejemplo, papel y trapos,
en el compartimento del motor.
● No fume, no provoque chispas ni exponga ninguna llama al combustible o la
batería. Los humos del combustible y de la batería son inflamables.
● Extreme las precauciones al trabajar con la batería. Contiene ácido sulfúrico, que
es venenoso y corrosivo.
● Tenga cuidado, ya que el líquido de frenos puede ser perjudicial para las manos o
los ojos y dañar las superficies pintadas. Si el líquido entra en contacto con las
manos o los ojos, lávese inmediatamente el área afectada con abundante agua
limpia.
Si sigue notando molestias, acuda a un médico.
■ Al efectuar alguna operación cerca del ventilador de refrigeración eléctrico o
de la rejilla del radiador
Vehículos sin sistema de llave inteligente
Asegúrese de que el interruptor del motor está en la posición “LOCK”.
Con el interruptor del motor en la posición “ON”, el ventilador de enfriamiento
eléctrico podría activarse si el aire acondicionado está encendido y/o la temperatura
del refrigerante es elevada. ( P. 376)
Vehículos con sistema de llave inteligente
Asegúrese de que el interruptor del motor se encuentra apagado.
Con el interruptor del motor en el modo IGNITION ON, el ventilador de enfriamiento
eléctrico podría comenzar a funcionar automáticamente si el aire acondicionado
está conectado o la temperatura del refrigerante es elevada. ( P. 3 7 6 )
■ Gafas de seguridad
Utilice gafas de seguridad para evitar que le caiga material, pulverizaciones de
líquidos, etc., en los ojos.
ElementosComponentes y herramientas

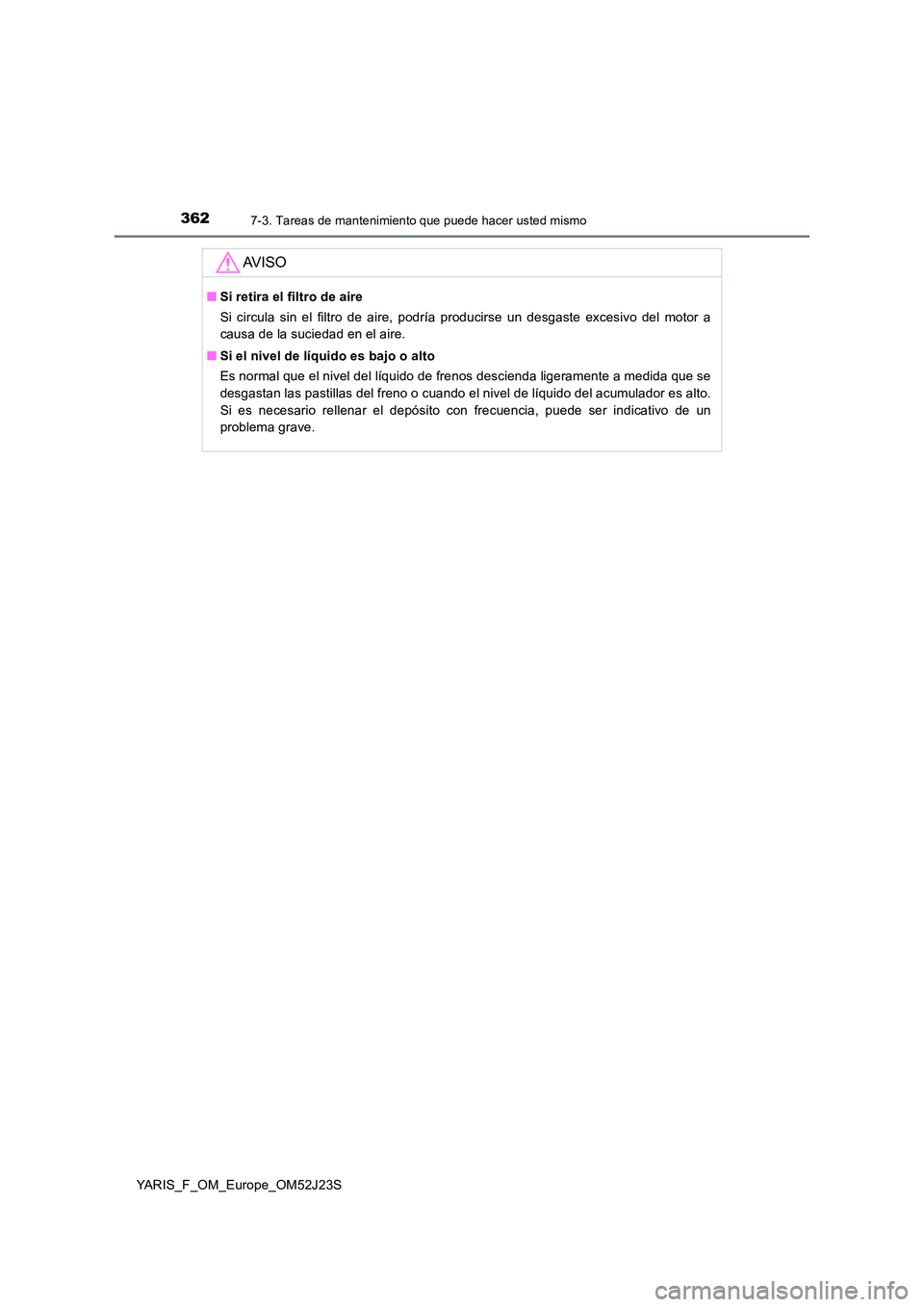

3627-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_F_OM_Europe_OM52J23S
AV I S O
■Si retira el filtro de aire
Si circula sin el filtro de aire, podría producirse un desgaste excesivo del motor a
causa de la suciedad en el aire.
■ Si el nivel de líquido es bajo o alto
Es normal que el nivel del líquido de frenos descienda ligeramente a medida que se
desgastan las pastillas del freno o cuando el nivel de líquido del acumulador es alto.
Si es necesario rellenar el depósito con frecuencia, puede ser indicativo de un
problema grave.

3637-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS_F_OM_Europe_OM52J23S
Capó
Tire de la palanca de apertura del
capó.
El capó se abrirá ligeramente.
Levante la palanca de enganche
auxiliar y suba el capó.
Mantenga el capó abierto
introduciendo la varilla de apoyo
en la ranura.
Libere el bloqueo desde el interior del vehículo para abrir el capó.
1
2
3

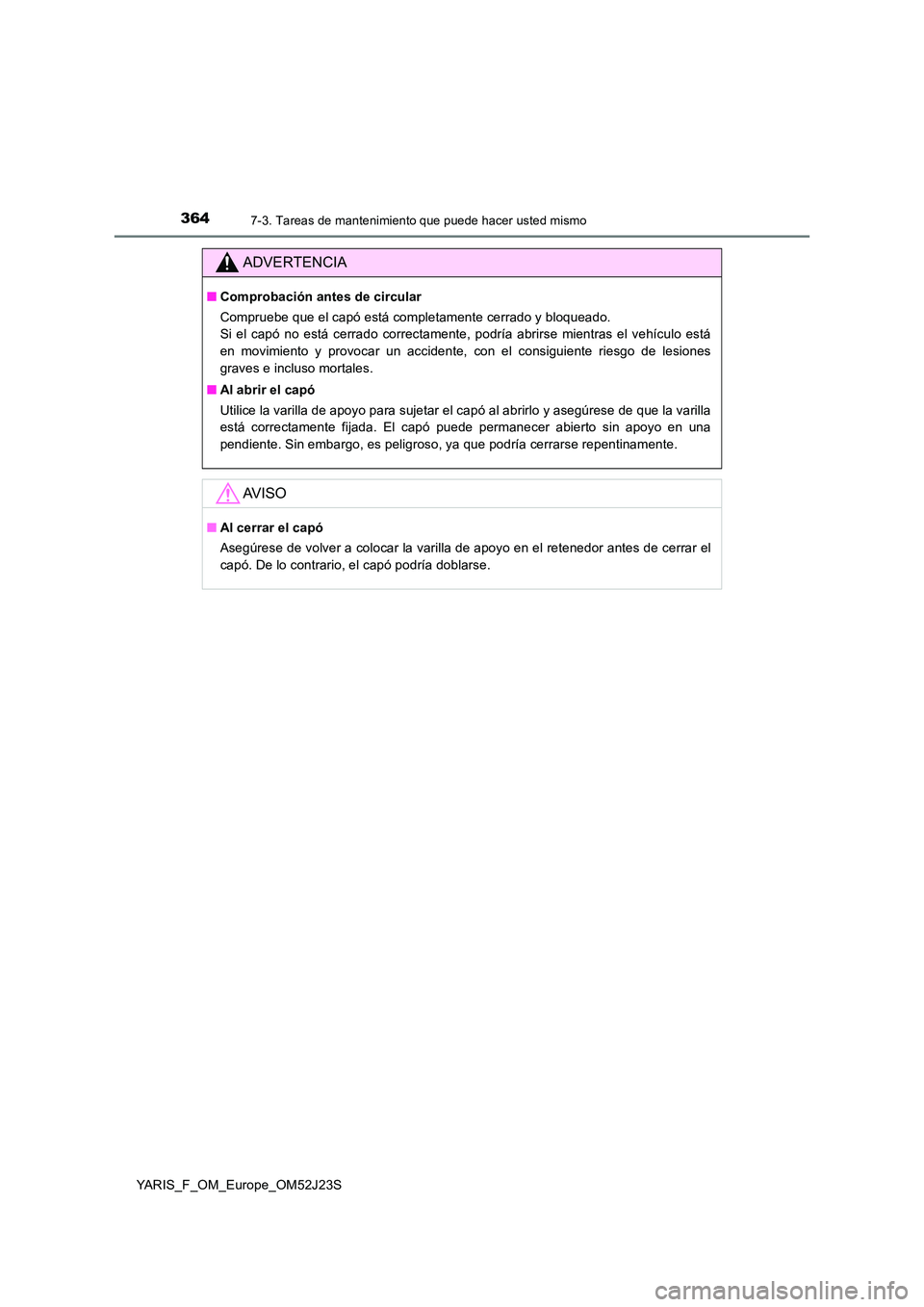

3647-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_F_OM_Europe_OM52J23S
ADVERTENCIA
■Comprobación antes de circular
Compruebe que el capó está completamente cerrado y bloqueado.
Si el capó no está cerrado correctamente, podría abrirse mientras el vehículo está
en movimiento y provocar un accidente, con el consiguiente riesgo de lesiones
graves e incluso mortales.
■ Al abrir el capó
Utilice la varilla de apoyo para sujetar el capó al abrirlo y asegúrese de que la varilla
está correctamente fijada. El capó puede permanecer abierto sin apoyo en una
pendiente. Sin embargo, es peligroso, ya que podría cerrarse repentinamente.
AV I S O
■ Al cerrar el capó
Asegúrese de volver a colocar la varilla de apoyo en el retenedor antes de cerrar el
capó. De lo contrario, el capó podría doblarse.

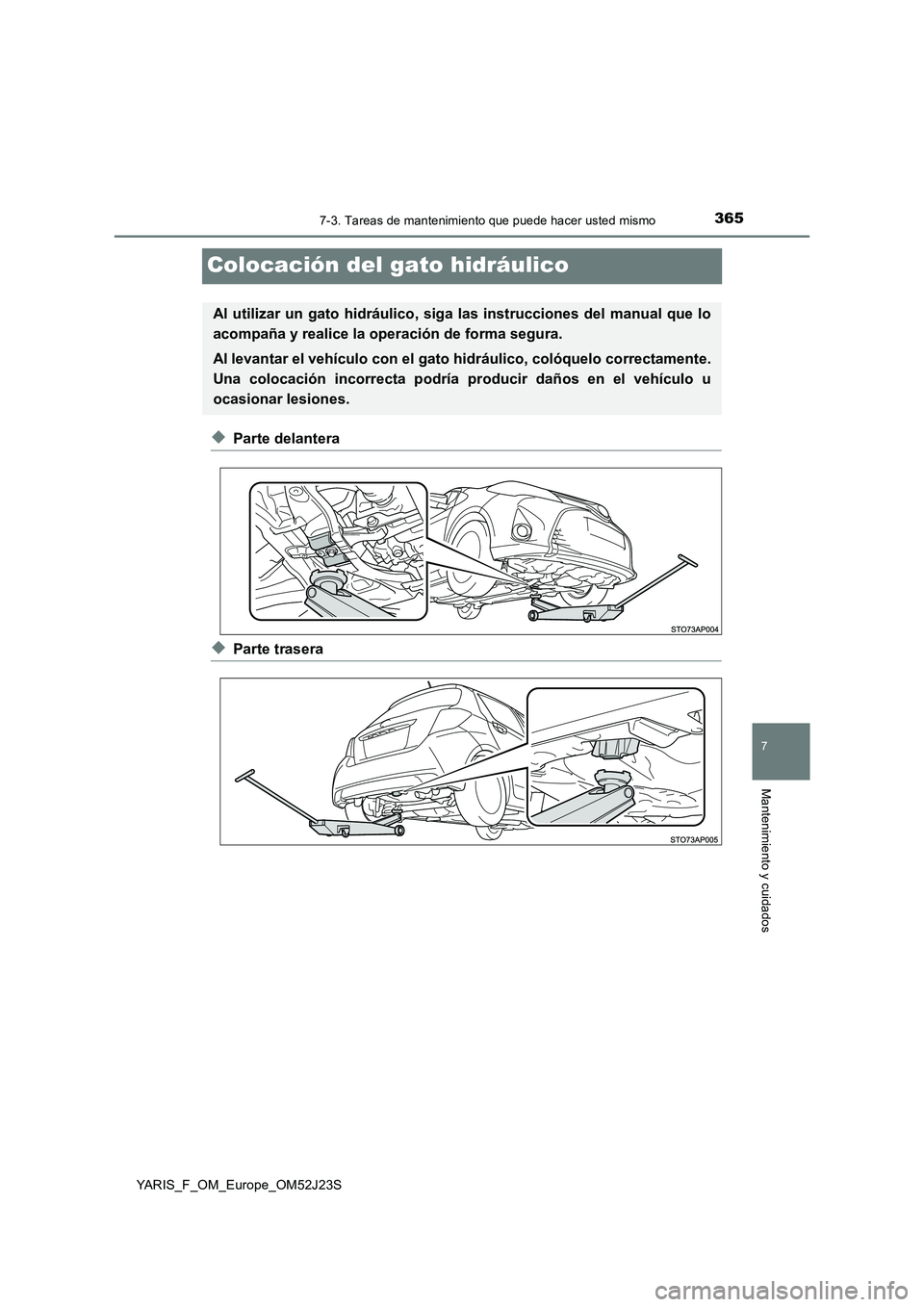

3657-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS_F_OM_Europe_OM52J23S
Colocación del gato hidráulico
◆Parte delantera
◆Parte trasera
Al utilizar un gato hidráulico, siga las instrucciones del manual que lo
acompaña y realice la operación de forma segura.
Al levantar el vehículo con el gato hidráulico, colóquelo correctamente.
Una colocación incorrecta podría pr oducir daños en el vehículo u
ocasionar lesiones.

3667-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_F_OM_Europe_OM52J23S
AV I S O
■Al levantar el vehículo
No levante el vehículo por la zona de la
suspensión. La suspensión podría dañarse.
Parte
delantera
Suspensión

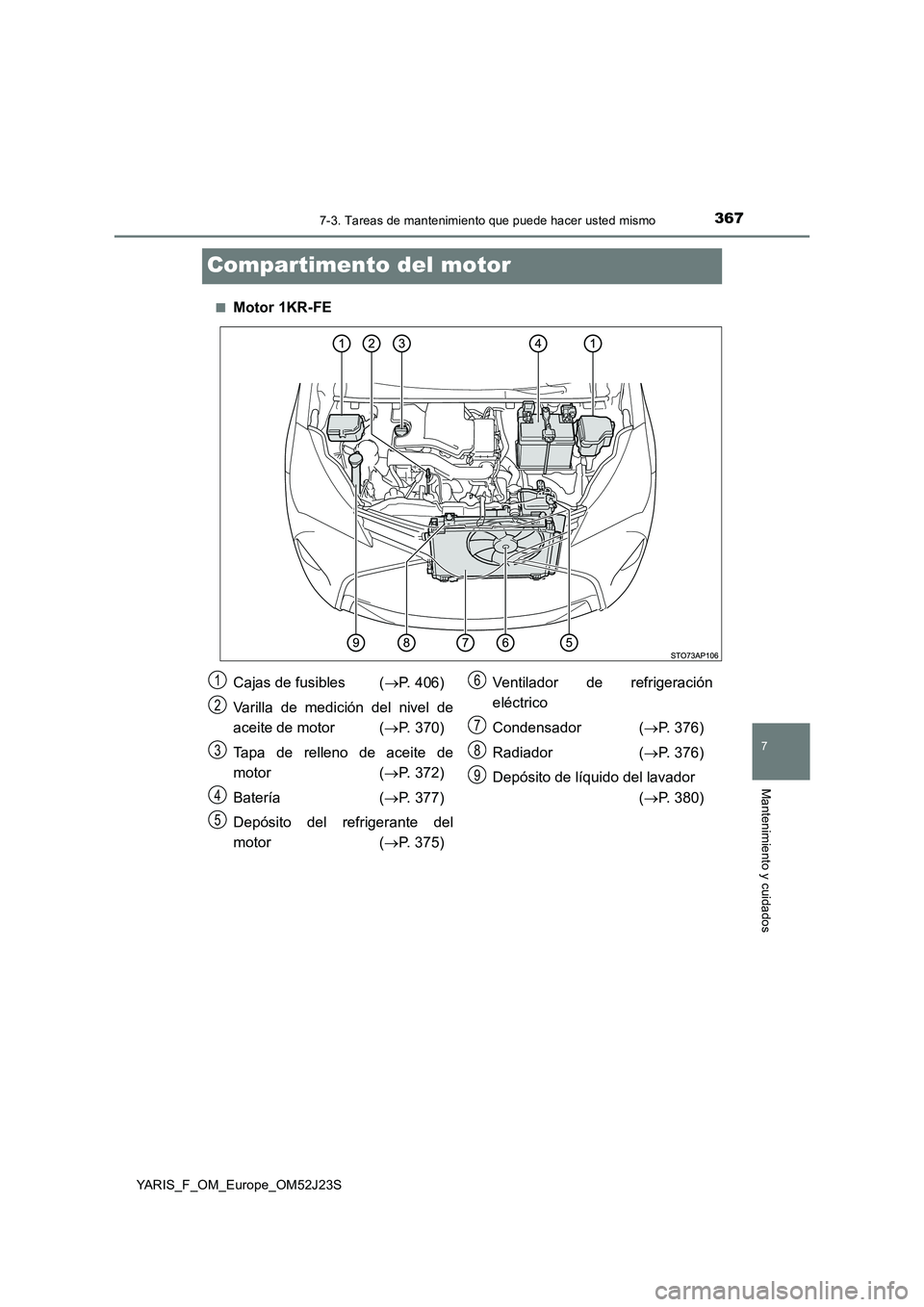

3677-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS_F_OM_Europe_OM52J23S
Compartimento del motor
■Motor 1KR-FE
Cajas de fusibles (P. 406)
Varilla de medición del nivel de
aceite de motor ( P. 370)
Tapa de relleno de aceite de
motor ( P. 372)
Batería ( P. 377)
Depósito del refrigerante del
motor ( P. 375)
Ventilador de refrigeración
eléctrico
Condensador ( P. 376)
Radiador ( P. 376)
Depósito de líquido del lavador
( P. 380)
1
2
3
4
5
6
7
8
9

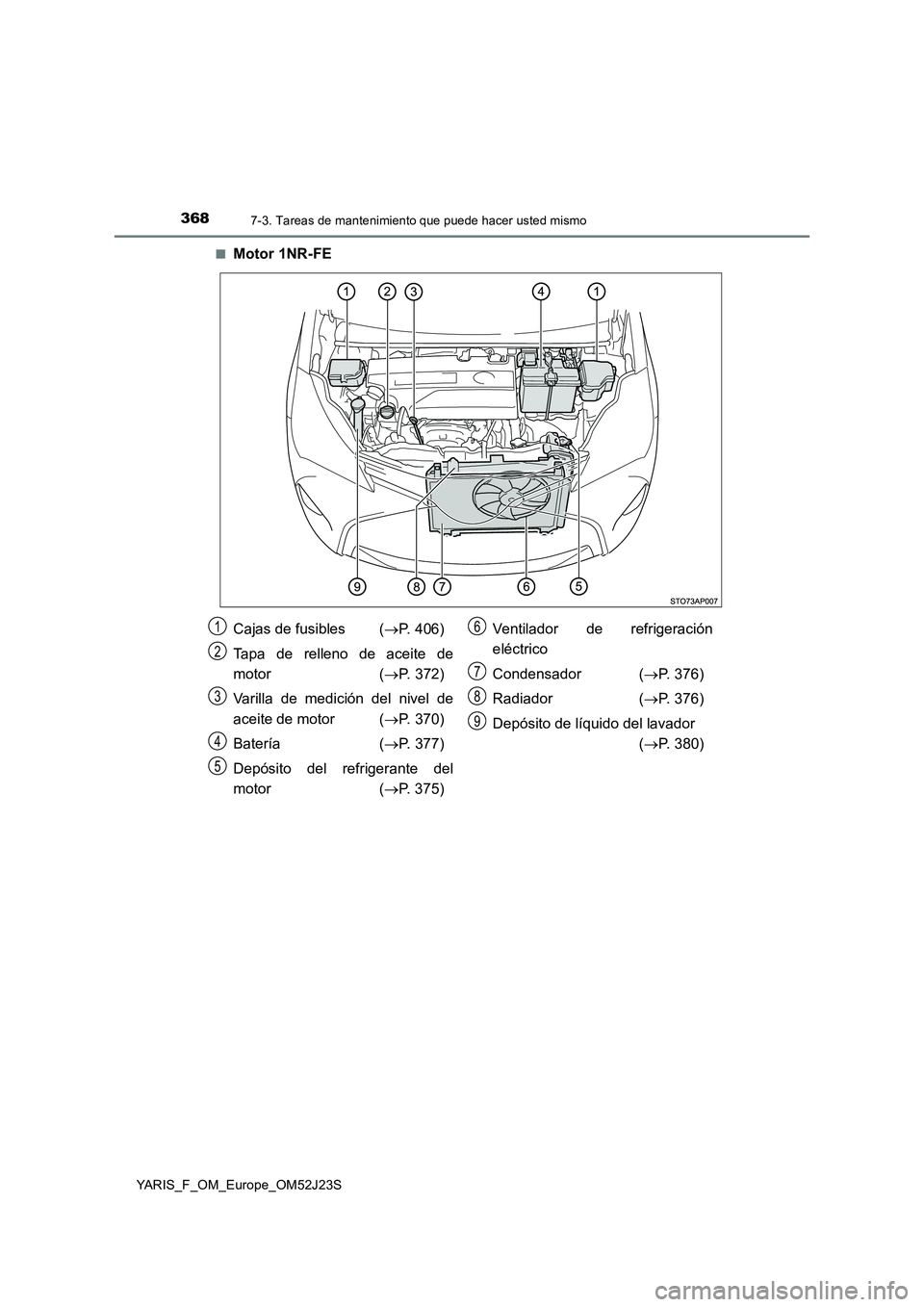

3687-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_F_OM_Europe_OM52J23S
■Motor 1NR-FE
Cajas de fusibles ( P. 406)
Tapa de relleno de aceite de
motor ( P. 372)
Varilla de medición del nivel de
aceite de motor ( P. 370)
Batería ( P. 377)
Depósito del refrigerante del
motor ( P. 375)
Ventilador de refrigeración
eléctrico
Condensador ( P. 376)
Radiador ( P. 376)
Depósito de líquido del lavador
( P. 380)
1
2
3
4
5
6
7
8
9

3697-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS_F_OM_Europe_OM52J23S
■Motor 1ND-TV
Cajas de fusibles ( P. 406)
Tapa de relleno de aceite de
motor ( P. 372)
Varilla de medición del nivel de
aceite de motor ( P. 370)
Filtro de combustible ( P. 381)
Batería ( P. 377)
Termocambiador intermedio
( P. 376)
Ventilador de refrigeración
eléctrico
Condensador ( P. 376)
Radiador ( P. 376)
Depósito del refrigerante del
motor ( P. 375)
Depósito de líquido del lavador
( P. 380)
1
2
3
4
5
6
7
8
9
10
11

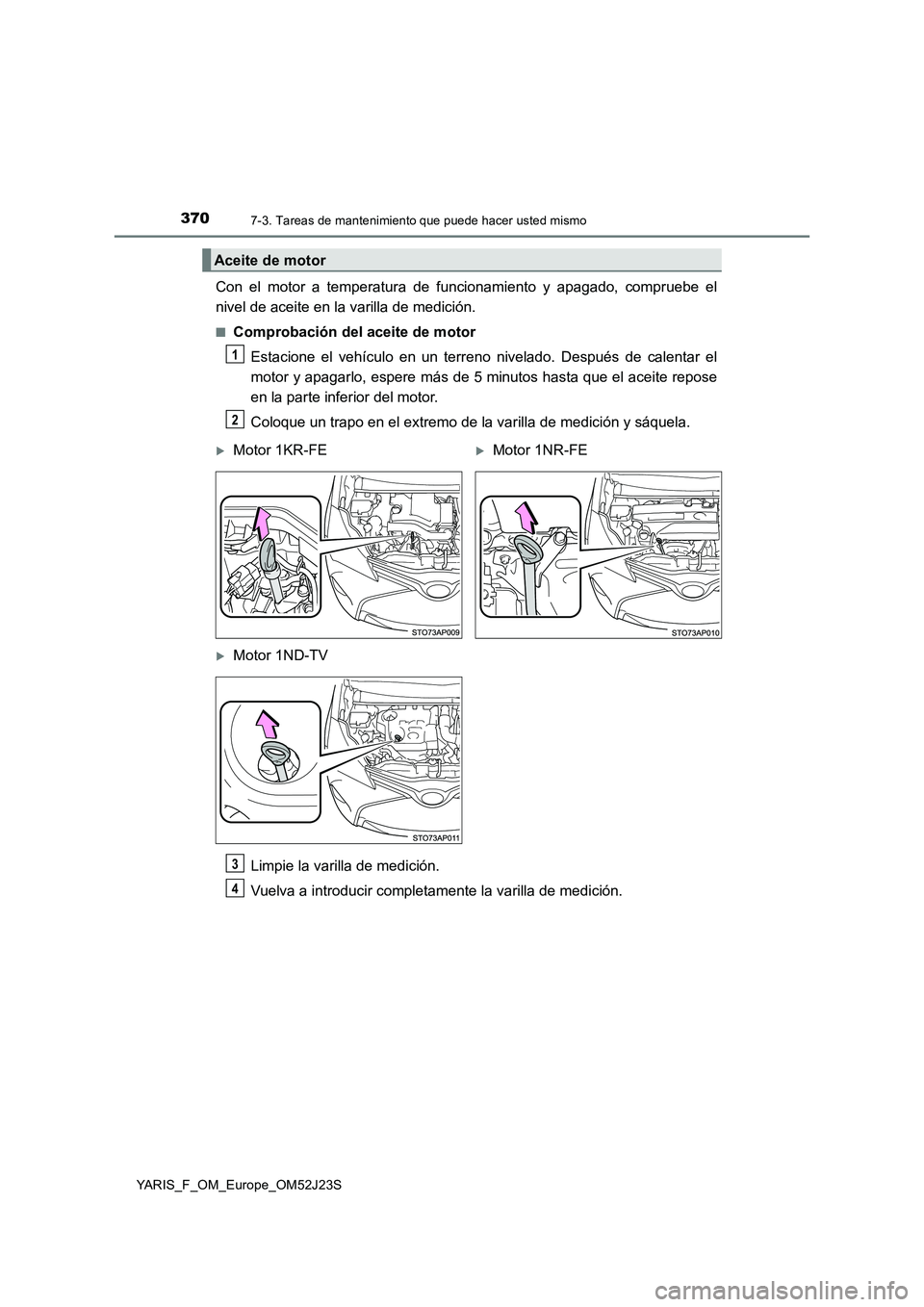

3707-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_F_OM_Europe_OM52J23S
Con el motor a temperatura de funcionamiento y apagado, compruebe el
nivel de aceite en la varilla de medición.
■Comprobación del aceite de motor
Estacione el vehículo en un terreno nivelado. Después de calentar el
motor y apagarlo, espere más de 5 minutos hasta que el aceite repose
en la parte inferior del motor.
Coloque un trapo en el extremo de la varilla de medición y sáquela.
Limpie la varilla de medición.
Vuelva a introducir completamente la varilla de medición.
Aceite de motor
1
2
Motor 1KR-FEMotor 1NR-FE
Motor 1ND-TV
3
4
