4217-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS_F_OM_Europe_OM52J23S
■Luces de los intermitentes laterales
Presione el retrovisor.
Extraiga el retrovisor.
Para evitar que se produzcan daños
en el vehículo, envuelva el
destornillador con cinta adhesiva.
Retire la base de la bombilla.
Retire la bombilla.
1
2
3
4

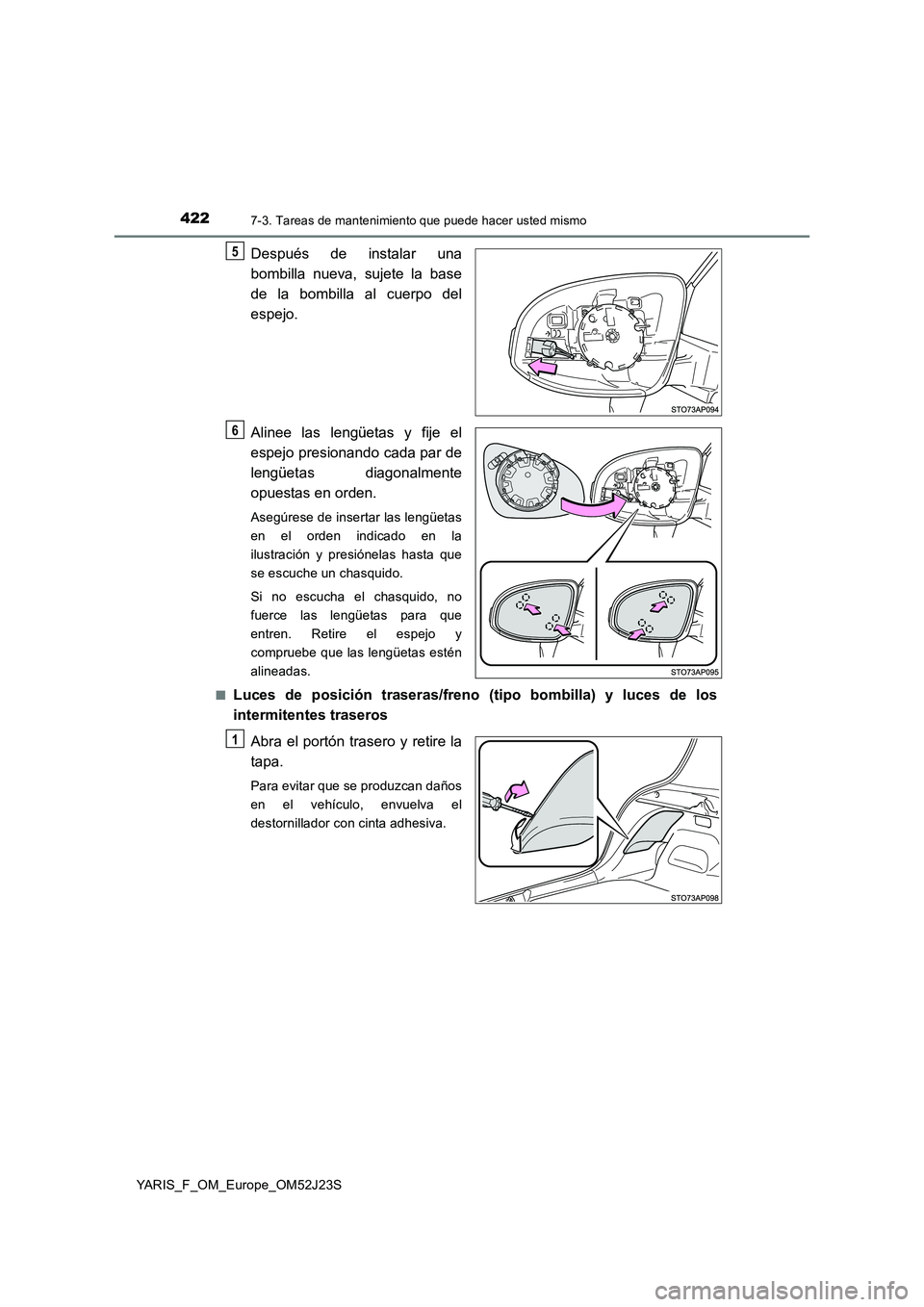

4227-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_F_OM_Europe_OM52J23S
Después de instalar una
bombilla nueva, sujete la base
de la bombilla al cuerpo del
espejo.
Alinee las lengüetas y fije el
espejo presionando cada par de
lengüetas diagonalmente
opuestas en orden.
Asegúrese de insertar las lengüetas
en el orden indicado en la
ilustración y presiónelas hasta que
se escuche un chasquido.
Si no escucha el chasquido, no
fuerce las lengüetas para que
entren. Retire el espejo y
compruebe que las lengüetas estén
alineadas.
■Luces de posición traseras/freno (tipo bombilla) y luces de los
intermitentes traseros
Abra el portón trasero y retire la
tapa.
Para evitar que se produzcan daños
en el vehículo, envuelva el
destornillador con cinta adhesiva.
5
6
1

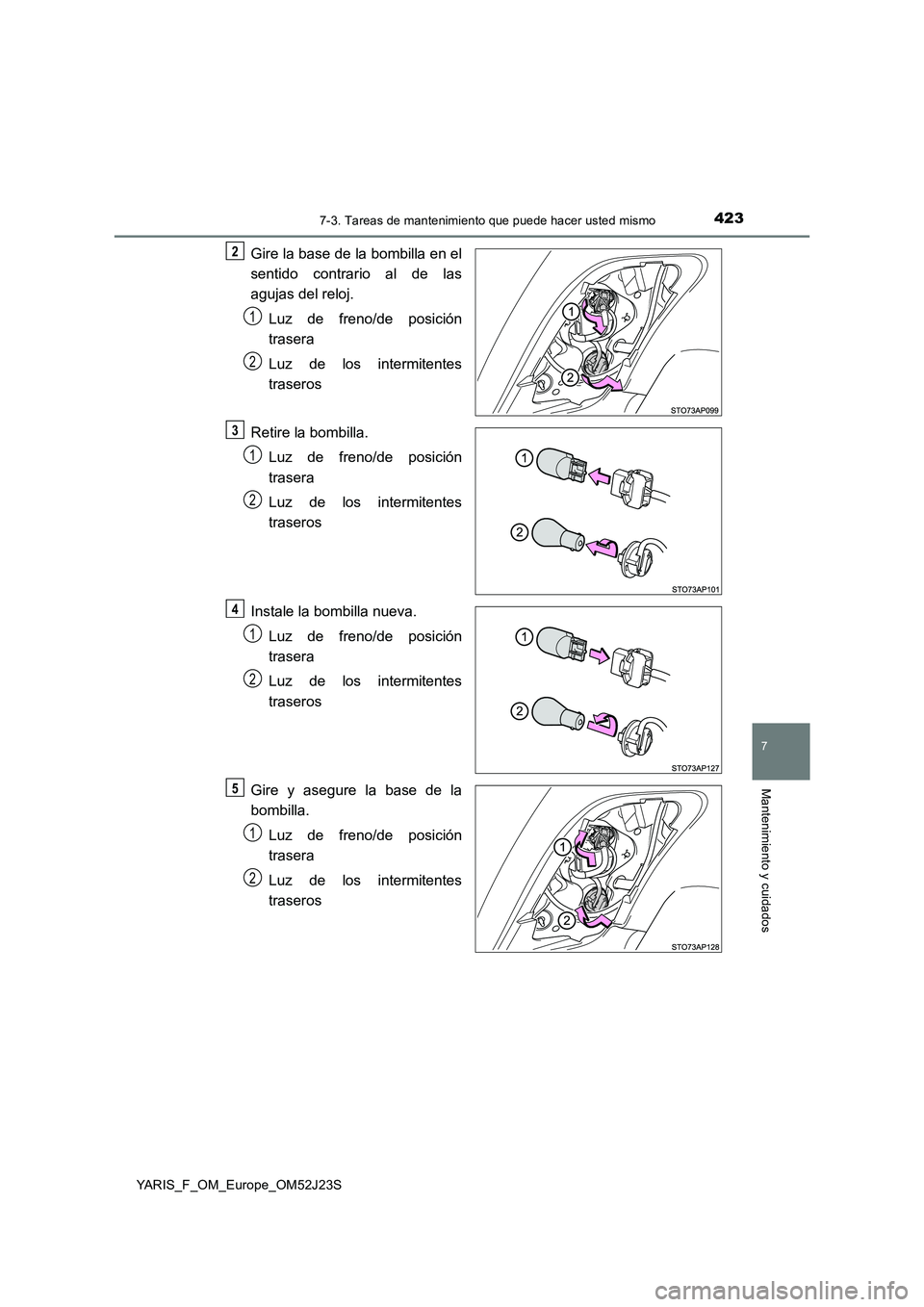

4237-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS_F_OM_Europe_OM52J23S
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Luz de freno/de posición
trasera
Luz de los intermitentes
traseros
Retire la bombilla.
Luz de freno/de posición
trasera
Luz de los intermitentes
traseros
Instale la bombilla nueva.
Luz de freno/de posición
trasera
Luz de los intermitentes
traseros
Gire y asegure la base de la
bombilla.
Luz de freno/de posición
trasera
Luz de los intermitentes
traseros
2
1
2
3
1
2
4
1
2
5
1
2

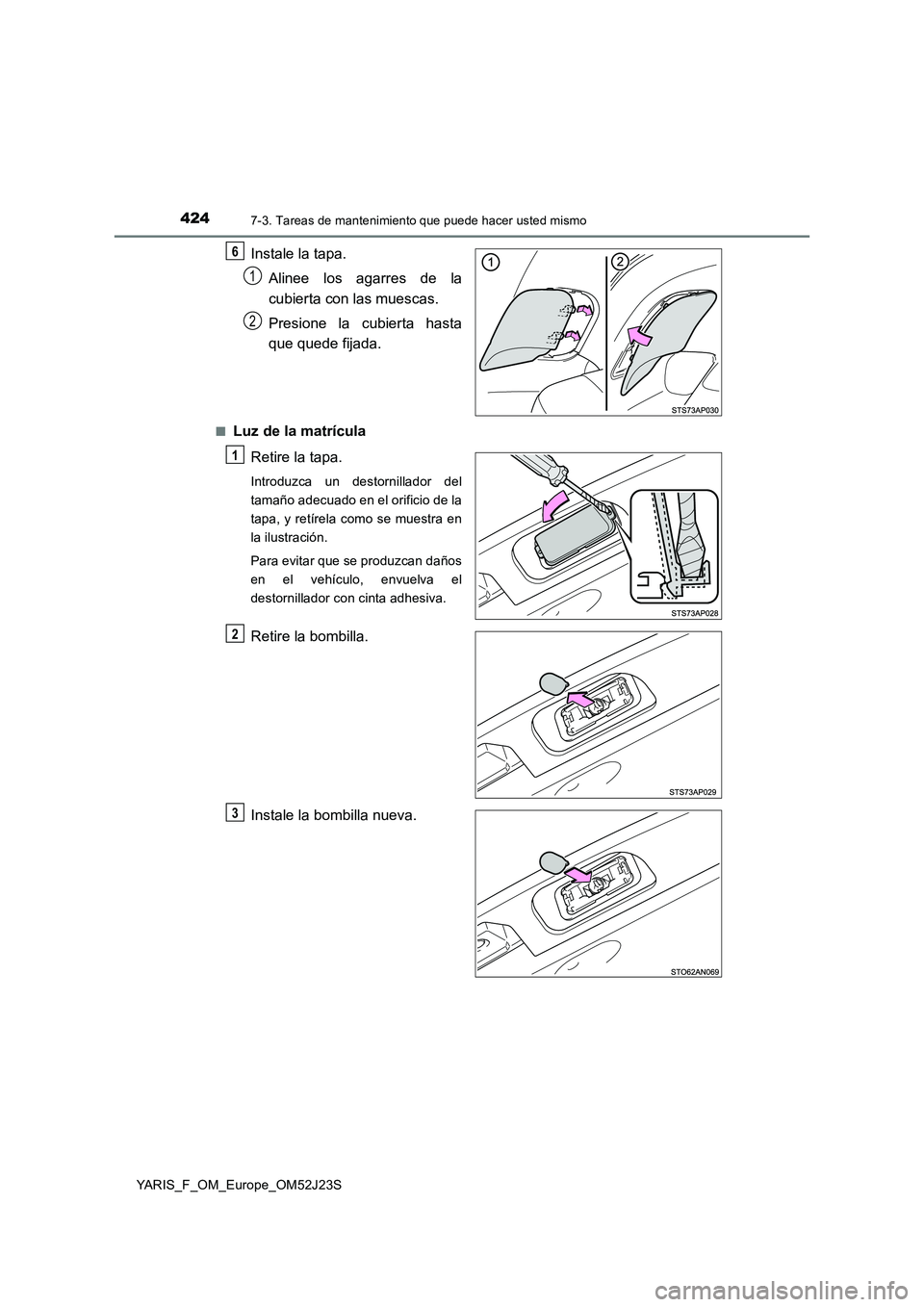

4247-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_F_OM_Europe_OM52J23S
Instale la tapa.
Alinee los agarres de la
cubierta con las muescas.
Presione la cubierta hasta
que quede fijada.
■Luz de la matrícula
Retire la tapa.
Introduzca un destornillador del
tamaño adecuado en el orificio de la
tapa, y retírela como se muestra en
la ilustración.
Para evitar que se produzcan daños
en el vehículo, envuelva el
destornillador con cinta adhesiva.
Retire la bombilla.
Instale la bombilla nueva.
6
1
2
1
2
3

4257-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS_F_OM_Europe_OM52J23S
Instale la tapa.
Inserte un destornillador de tamaño
adecuado en uno de los orificios y
empújelo hasta oír un clic. Repita el
proceso en el otro orificio.
Asegúrese de que la tapa esté
fijada presionándola por
completo.
■Luz de marcha atrás/luz antiniebla trasera
Retire el retenedor y la tapa
parcialmente.
Tire de la parte central del retenedor
y, a continuación, retire el bloqueo.
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
4
5
1
2

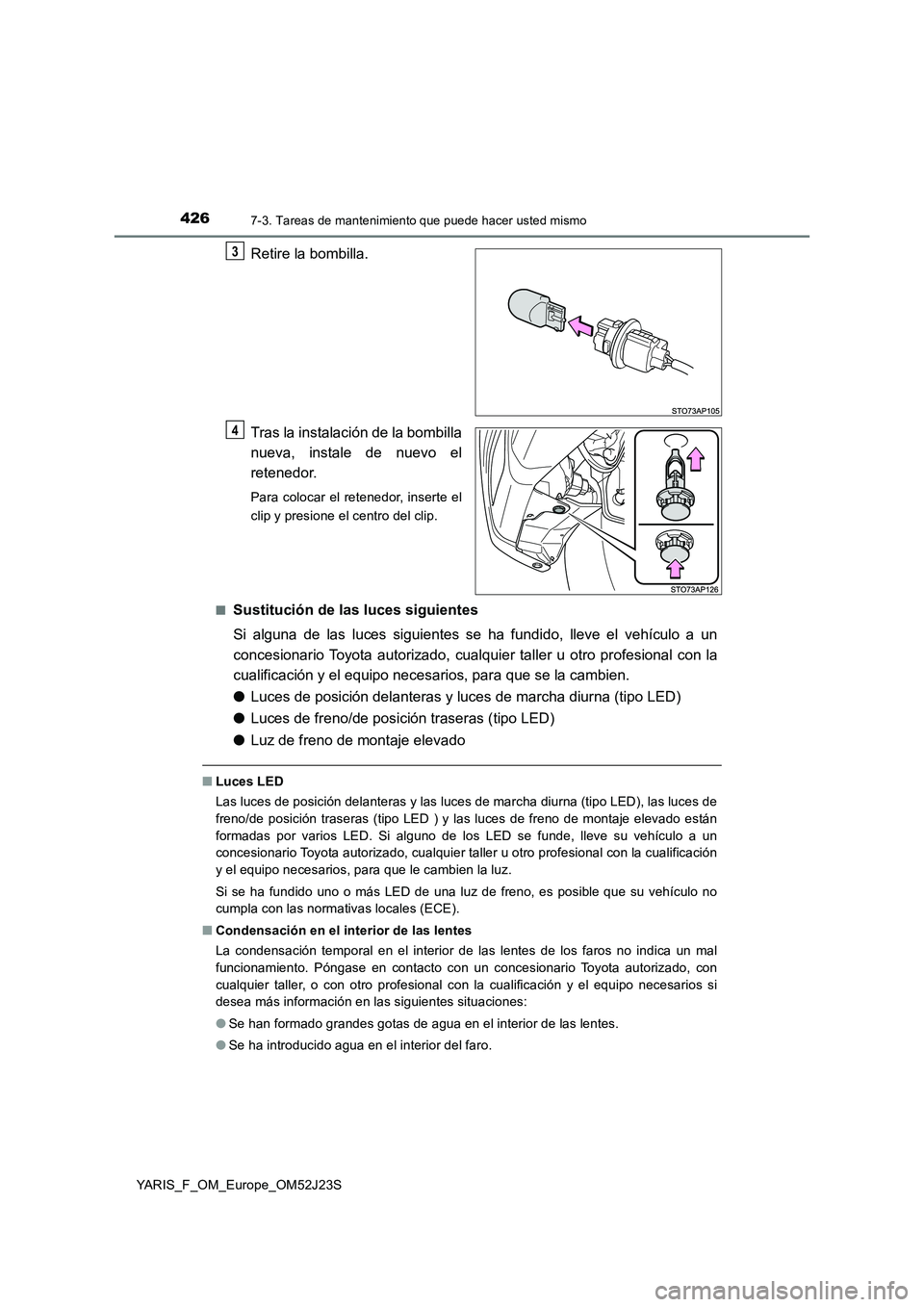

4267-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_F_OM_Europe_OM52J23S
Retire la bombilla.
Tras la instalación de la bombilla
nueva, instale de nuevo el
retenedor.
Para colocar el retenedor, inserte el
clip y presione el centro del clip.
■Sustitución de las luces siguientes
Si alguna de las luces siguientes se ha fundido, lleve el vehículo a un
concesionario Toyota autorizado, cualquier taller u otro profesional con la
cualificación y el equipo necesarios, para que se la cambien.
● Luces de posición delanteras y luces de marcha diurna (tipo LED)
● Luces de freno/de posición traseras (tipo LED)
● Luz de freno de montaje elevado
■Luces LED
Las luces de posición delanteras y las luces de marcha diurna (tipo LED), las luces de
freno/de posición traseras (tipo LED ) y las luces de freno de montaje elevado están
formadas por varios LED. Si alguno de los LED se funde, lleve su vehículo a un
concesionario Toyota autorizado, cualquier taller u otro profesional con la cualificación
y el equipo necesarios, para que le cambien la luz.
Si se ha fundido uno o más LED de una luz de freno, es posible que su vehículo no
cumpla con las normativas locales (ECE).
■ Condensación en el interior de las lentes
La condensación temporal en el interior de las lentes de los faros no indica un mal
funcionamiento. Póngase en contacto con un concesionario Toyota autorizado, con
cualquier taller, o con otro profesional con la cualificación y el equipo necesarios si
desea más información en las siguientes situaciones:
● Se han formado grandes gotas de agua en el interior de las lentes.
● Se ha introducido agua en el interior del faro.
3
4

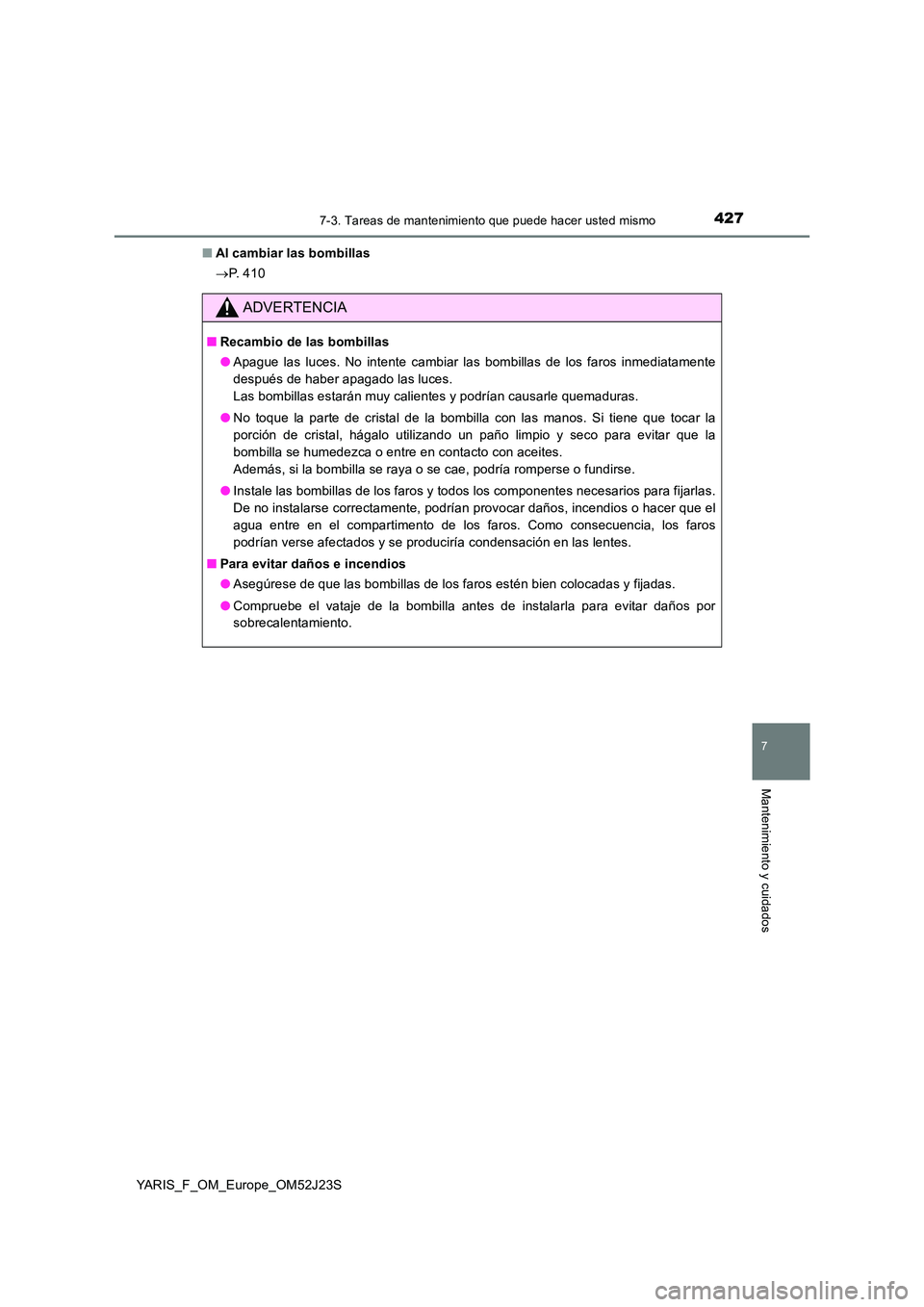

4277-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS_F_OM_Europe_OM52J23S
■ Al cambiar las bombillas
 P. 4 1 0
ADVERTENCIA
■Recambio de las bombillas
● Apague las luces. No intente cambiar las bombillas de los faros inmediatamente
después de haber apagado las luces.
Las bombillas estarán muy calientes y podrían causarle quemaduras.
● No toque la parte de cristal de la bombilla con las manos. Si tiene que tocar la
porción de cristal, hágalo utilizando un paño limpio y seco para evitar que la
bombilla se humedezca o entre en contacto con aceites.
Además, si la bombilla se raya o se cae, podría romperse o fundirse.
● Instale las bombillas de los faros y todos los componentes necesarios para fijarlas.
De no instalarse correctamente, podrían provocar daños, incendios o hacer que el
agua entre en el compartimento de los faros. Como consecuencia, los faros
podrían verse afectados y se produciría condensación en las lentes.
■ Para evitar daños e incendios
● Asegúrese de que las bombillas de los faros estén bien colocadas y fijadas.
● Compruebe el vataje de la bombilla antes de instalarla para evitar daños por
sobrecalentamiento.

4287-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_F_OM_Europe_OM52J23S

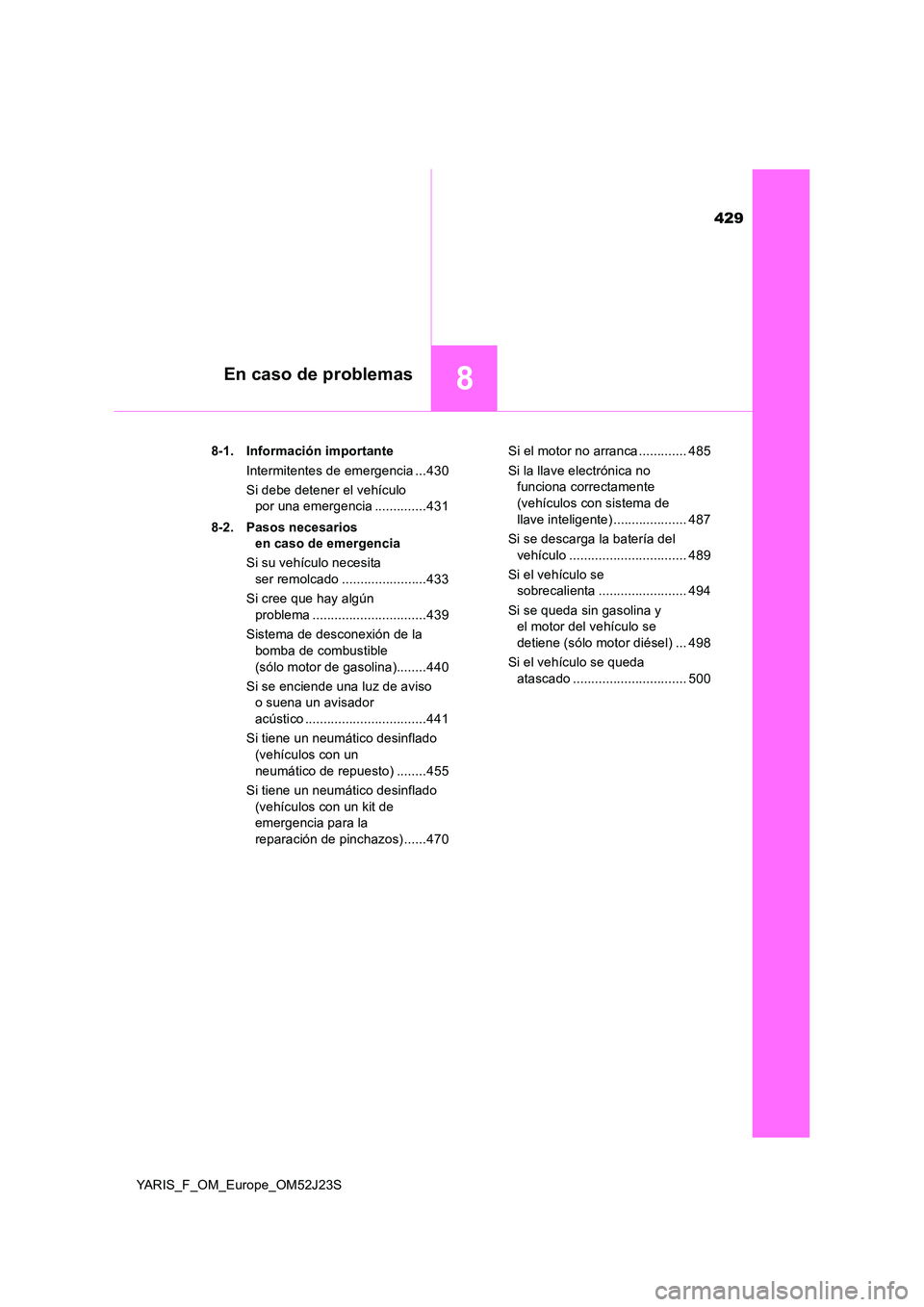

429
8En caso de problemas
YARIS_F_OM_Europe_OM52J23S
8-1. Información importante
Intermitentes de emergencia ...430
Si debe detener el vehículo
por una emergencia ..............431
8-2. Pasos necesarios
en caso de emergencia
Si su vehículo necesita
ser remolcado .......................433
Si cree que hay algún
problema ...............................439
Sistema de desconexión de la
bomba de combustible
(sólo motor de gasolina)........440
Si se enciende una luz de aviso
o suena un avisador
acústico .................................441
Si tiene un neumático desinflado
(vehículos con un
neumático de repuesto) ........455
Si tiene un neumático desinflado
(vehículos con un kit de
emergencia para la
reparación de pinchazos) ......470
Si el motor no arranca ............. 485
Si la llave electrónica no
funciona correctamente
(vehículos con sistema de
llave inteligente) .................... 487
Si se descarga la batería del
vehículo ................................ 489
Si el vehículo se
sobrecalienta ........................ 494
Si se queda sin gasolina y
el motor del vehículo se
detiene (sólo motor diésel) ... 498
Si el vehículo se queda
atascado ............................... 500

4308-1. Información importante
YARIS_F_OM_Europe_OM52J23S
Intermitentes de emergencia
Presione el interruptor.
Todas las luces de los intermitentes
comenzarán a parpadear.
Para apagarlas, vuelva a pulsar el
interruptor.
■ Intermitentes de emergencia
Si se utilizan los intermitentes de emergencia durante un tiempo prolongado con el
motor apagado, la batería podría descargarse.
Los intermitentes de emergencia se emplean para advertir a otros
conductores cuando el vehículo debe detenerse en la carretera debido
a una avería, etc.
