žárovky TOYOTA YARIS 2017 Návod na použití (in Czech)

OBSAH6
YARIS_F_OM_Europe_OM52G23CZ6-4. Používání dalšího vybavení
interiéru
Další vybavení interiéru .....434
• Sluneční clony ...............434
• Kosmetická zrcátka .......434
• Přenosný popelník .........436
• Zapalovač cigaret ..........437
• Napájecí zásuvka ..........438
• Opěrka paží ...................439
• Clona panoramatické
střechy ...........................439
• Přídržná madla ..............440
7-1. Údržba a péče
Čistění a ochrana
exteriéru vozidla ..............442
Čistění a ochrana
interiéru vozidla ...............446
7-2. Údržba
Požadavky na údržbu ........449
7-3. Údržba svépomocí
Pokyny pro údržbu
svépomocí .......................452
Kapota ...............................455
Umístění podlahového
zvedáku ...........................457Motorový prostor ............... 459
Pneumatiky ....................... 475
Tlak huštění pneumatik ..... 490
Kola ................................... 492
Filtr klimatizace ................. 496
Baterie bezdrátového
dálkového ovládání/
elektronického klíče ........ 499
Kontrola a výměna
pojistek ............................ 503
Žárovky ............................. 509
8-1. Základní informace
Varovná světla .................. 530
Když musíte zastavit
vozidlo v případě nouze .. 531
8-2. Postupy v případě nouze
Když musí být vaše vozidlo
odtaženo ......................... 533
Když máte podezření na
poruchu ........................... 540
Systém uzavření palivového
čerpadla (pouze
benzínový motor) ............ 541
7Údržba a péče8Když nastanou potíže

13Obrazový rejstřík
YARIS_F_OM_Europe_OM52G23CZStěrače . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 252, 256
Pokyny pro zimní sezónu . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 331
Pokyny pro myčku vozidel . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 443
Dvířka palivové nádrže . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 258
Postup při tankování . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 258
Typ paliva/objem palivové nádrže . . . . . . . . . . . . . . . . . . . . . . S. 622
Pneumatiky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 475
Rozměry/tlak huštění pneumatik . . . . . . . . . . . . . . . . . . . . . . . S. 634
Zimní pneumatiky/sněhové řetězy . . . . . . . . . . . . . . . . . . . . . . S. 333
Kontrola/střídání/výstražný systém tlaku pneumatik
*3 . . . . . . S. 475
Řešení při defektu pneumatik . . . . . . . . . . . . . . . . . . . . . . . . . S. 581
Kapota . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 455
Otevírání . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 455
Motorový olej . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 623
Řešení při přehřátí . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 606
Světlomety/přední obrysová světla/
světla pro denní svícení . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 245
Přední směrová světla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 243
Přední mlhová světla
*3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 250
Boční směrová světla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 243
Zadní směrová světla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 243
Couvací světla/koncová světla (typ LED) . . . . . . . . . . . . . . S. 245
Přesunutí řadicí páky do R . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 231
Brzdová/koncová světla . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 245
Zadní mlhové světlo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 250
Osvětlení registrační značky . . . . . . . . . . . . . . . . . . . . . . . . S. 245
4
5
6
7
Žárovky venkovních světel pro jízdu
(Postup výměny: S. 509, Watty: S. 638)
*1: Vozidla se systémem bezklíčového nastupování a startování
*2: Vozidla s monochromatickým displejem
*3: Je-li ve výbavě
8
9
10
11
12
13
14
15

243
4
4-2. Postupy pro jízdu
Jízda
YARIS_F_OM_Europe_OM52G23CZ

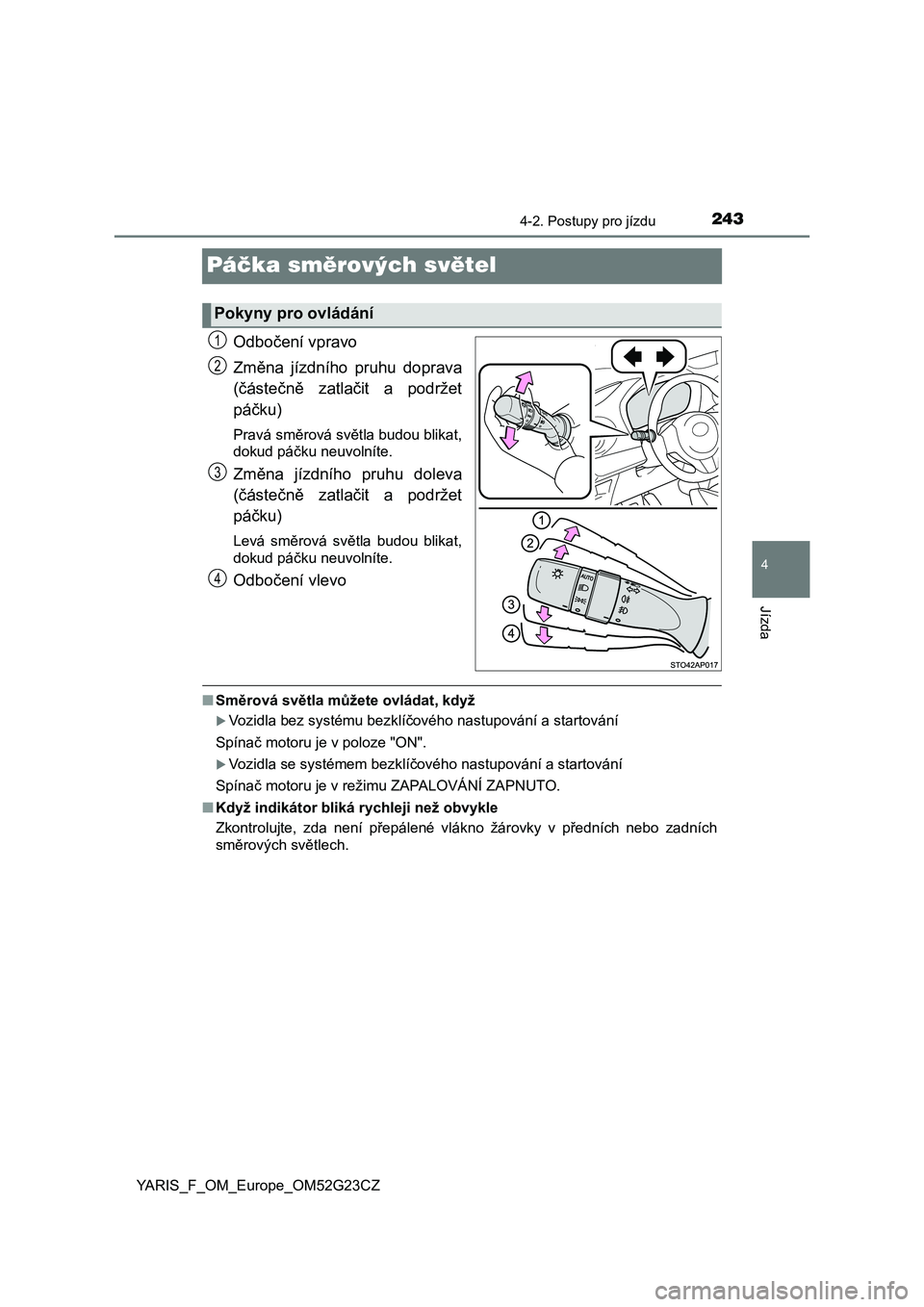

Páčka směrových světel
Odbočení vpravo
Změna jízdního pruhu doprava
(částečně zatlačit a podržet
páčku)
Pravá směrová světla budou blikat,
dokud páčku neuvolníte.
Změna jízdního pruhu doleva
(částečně zatlačit a podržet
páčku)
Levá směrová světla budou blikat,
dokud páčku neuvolníte.
Odbočení vlevo
■Směrová světla můžete ovládat, když
Vozidla bez systému bezklíčového nastupování a startování
Spínač motoru je v poloze "ON".
Vozidla se systémem bezklíčového nastupování a startování
Spínač motoru je v režimu ZAPALOVÁNÍ ZAPNUTO.
■Když indikátor bliká rychleji než obvykle
Zkontrolujte, zda není přepálené vlákno žárovky v předních nebo zadních
směrových světlech.
Pokyny pro ovládání
1
2
3
4

441
7Údržba a péče
YARIS_F_OM_Europe_OM52G23CZ7-1. Údržba a péče
Čistění a ochrana
exteriéru vozidla .............. 442
Čistění a ochrana
interiéru vozidla ............... 446
7-2. Údržba
Požadavky na údržbu ........ 4497-3. Údržba svépomocí
Pokyny pro údržbu
svépomocí ....................... 452
Kapota ............................... 455
Umístění podlahového
zvedáku ........................... 457
Motorový prostor ................ 459
Pneumatiky ........................ 475
Tlak huštění pneumatik...... 490
Kola.................................... 492
Filtr klimatizace .................. 496
Baterie bezdrátového
dálkového ovládání/
elektronického klíče ......... 499
Kontrola a výměna
pojistek ............................ 503
Žárovky .............................. 509

4527-3. Údržba svépomocí
YARIS_F_OM_Europe_OM52G23CZ
Pokyny pro údržbu svépomocí
Pokud provádíte údržbu sami, dodržujte správný postup uvede-
ný v těchto kapitolách.
PoložkyDíly a nářadí
Stav akumulátoru
(S. 470)• Teplá voda• Jedlá soda• Mazací tuk
• Běžný klíč (na šrouby pólových svorek)
• Destilovaná voda
Hladina chladicí
kapaliny motoru
(S. 467)
• "Toyota Super Long Life Coolant" nebo podobná vy-
soce kvalitní bezsilikátová, bezaminová, bezdusitano-
vá a bezboritanová chladicí kapalina na bázi
<00480057005c004f00700051004a004f005c004e0052004f0058000300560003005700480046004b00510052004f0052004a004c0074000300570055005900440051004f004c005900ea0046004b0003004b005c00450055004c0047005100740046004b00
03005200550010[
ganických kyselin.
"Toyota Super Long Life Coolant" je směsí 50 % chla-
dicí kapaliny a 50 % deionizované vody.
• Trychtýř (pouze pro doplňování chladicí kapaliny)
Hladina motoro-
vého oleje
(S. 462)• "Toyota Genuine Motor Oil" nebo ekvivalentní
• Hadr nebo papírová utěrka
• Trychtýř (používaný pouze pro doplňování motorové-
ho oleje)
Pojistky
(S. 503)• Pojistka stejné proudové hodnoty jako je originální
Žárovky
(S. 509)
• Žárovka se stejným číslem a proudovou hodnotou
jako je originální
• Křížový šroubovák
• Plochý šroubovák•Klíč
Chladič, konden-
zátor a mezichladič
(S. 469)

Tlak huštění pneu-
matik (S. 490)• Tlakoměr
• Zdroj stlačeného vzduchu
Kapalina ostřiko-
vačů (S. 473)
• Voda nebo nemrznoucí kapalina do ostřikovačů (pro
použití v zimě)
• Trychtýř (používaný pouze pro doplnění vody nebo
kapaliny ostřikovačů)

5077-3. Údržba svépomocí
7
Údržba a péče
YARIS_F_OM_Europe_OM52G23CZ
■Po výměně pojistky
●Pokud světlo nesvítí ani po výměně pojistky, bude zřejmě potřeba vyměnit
žárovku. (S. 509)
●Pokud se vyměněná pojistka znovu přepálí, nechte vozidlo prohlédnout kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
■Pokud je obvod přetížen
Pojistky jsou navrženy tak, aby se přepálily, čímž chrání před poškozením
celý kabelový svazek.
■Když měníte žárovky
Toyota doporučuje, abyste používali originální výrobky Toyota určené pro toto
vozidlo. Protože určité žárovky jsou připojeny k obvodům navrženým pro
předcházení přetížení, neoriginální díly nebo díly, které nejsou navrženy pro
toto vozidlo, mohou být nepoužitelné.
Ty p ETy p F
Ty p G

5097-3. Údržba svépomocí
7
Údržba a péče
YARIS_F_OM_Europe_OM52G23CZ

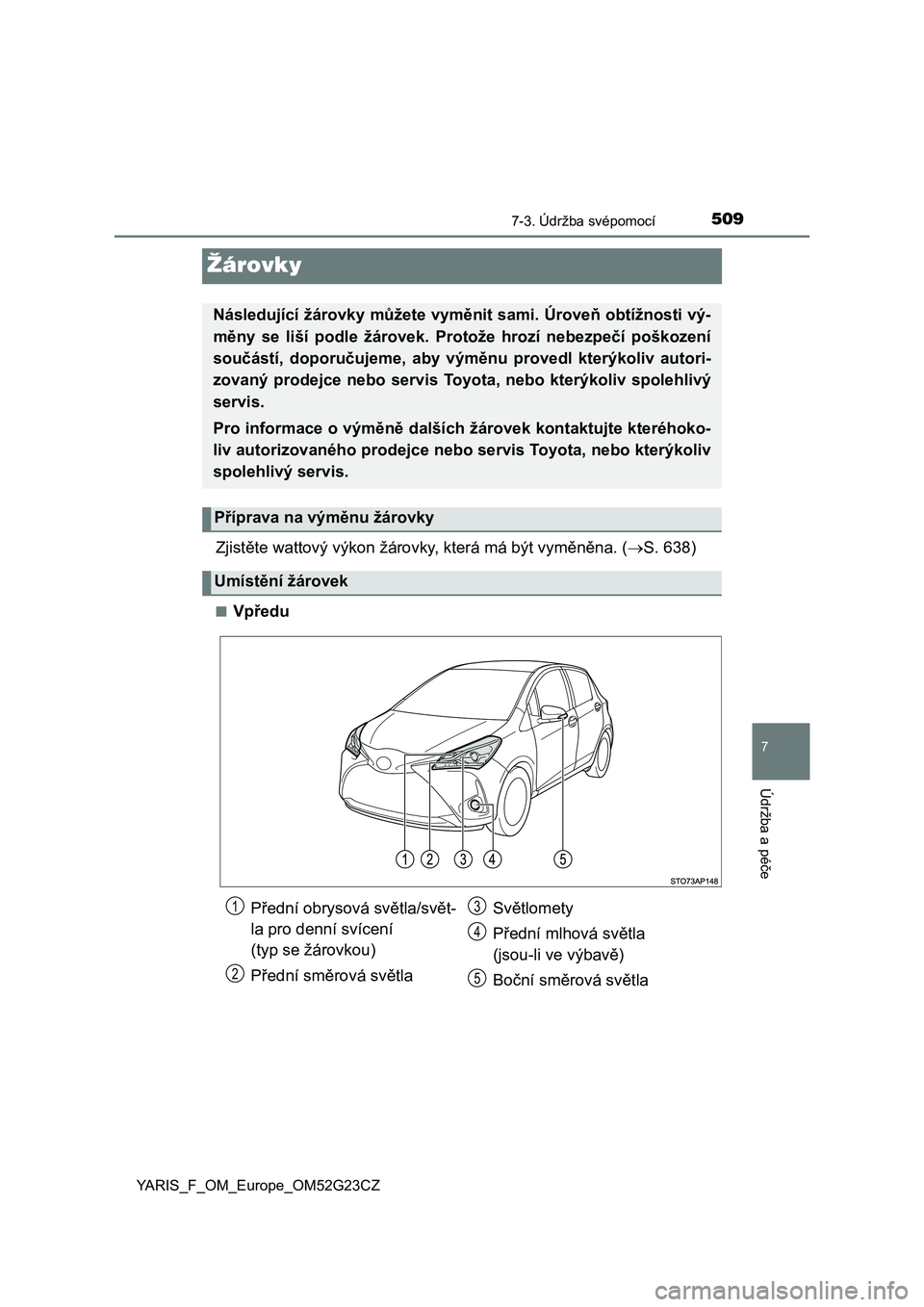

Žárovky
Zjistěte wattový výkon žárovky, která má být vyměněna. (S. 638)
■Vpředu
Následující žárovky můžete vyměnit sami. Úroveň obtížnosti vý-
měny se liší podle žárovek. Protože hrozí nebezpečí poškození
součástí, doporučujeme, aby výměnu provedl kterýkoliv autori-
zovaný prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis.
Pro informace o výměně dalších žárovek kontaktujte kteréhoko-
liv autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv
spolehlivý servis.
Příprava na výměnu žárovky
Umístění žárovek
Přední obrysová světla/svět-
la pro denní svícení
(typ se žárovkou)
Přední směrová světlaSvětlomety
Přední mlhová světla
(jsou-li ve výbavě)
Boční směrová světla1
2
3
4
5

5117-3. Údržba svépomocí
7
Údržba a péče
YARIS_F_OM_Europe_OM52G23CZ■
Halogenové světlomety
Reflektorový typ
Odpojte konektor.
Vyjměte gumový kryt.
Uvolněte přídržnou pružinu
žárovky.
Stlačte přídržnou pružinu
žárovky a vyhákněte ji.
Zvedněte přídržnou pruži-
nu žárovky.
Vyjměte žárovku.
Abyste nasadili novou žárovku,
natočte výstupky na žárovce na
vybrání montážního otvoru.
Výměna žárovek
1
2
3
1
2
4

5127-3. Údržba svépomocí
YARIS_F_OM_Europe_OM52G23CZ

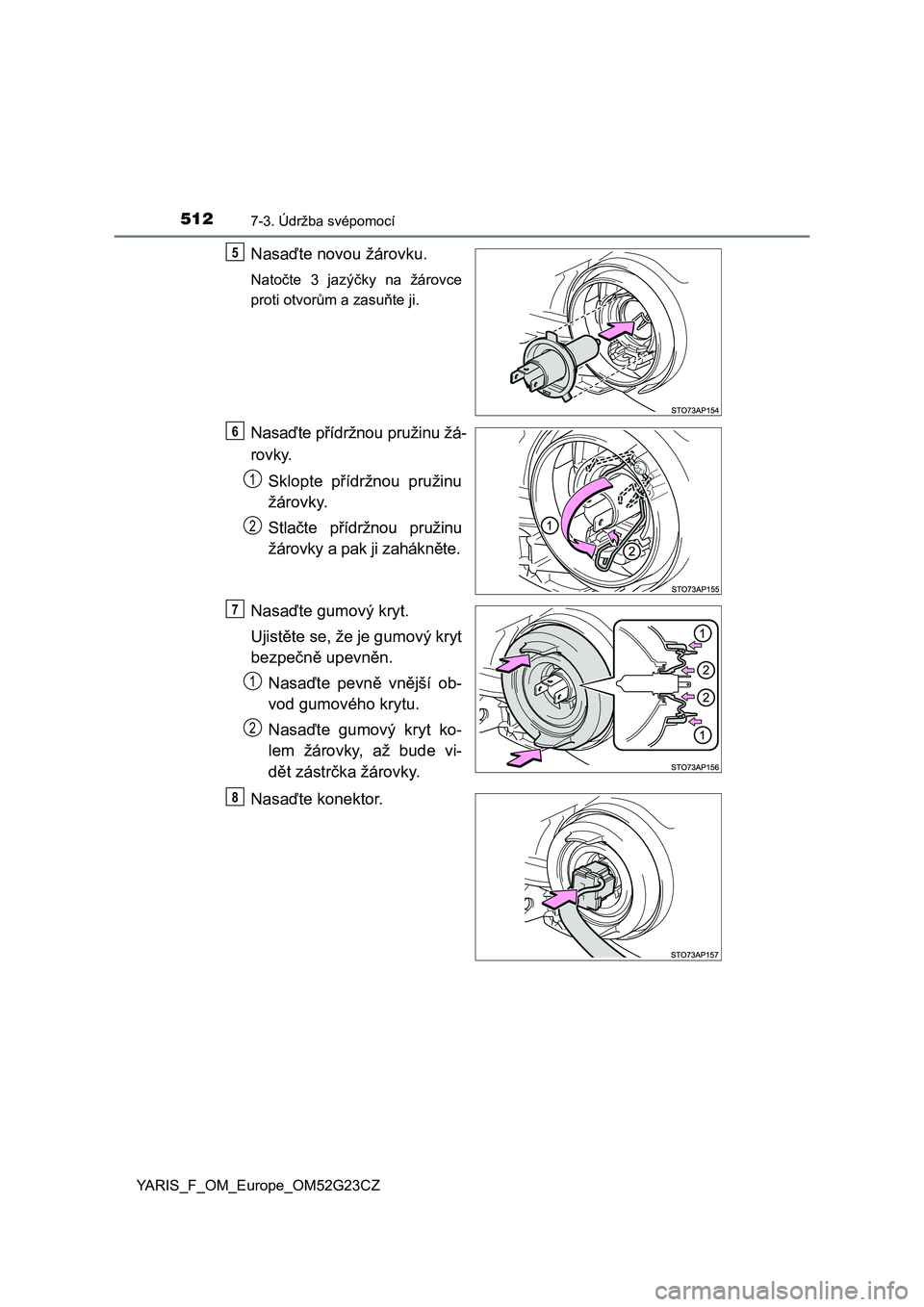

Nasaďte novou žárovku.
Natočte 3 jazýčky na žárovce
proti otvorům a zasuňte ji.
Nasaďte přídržnou pružinu žá-
rovky.
Sklopte přídržnou pružinu
žárovky.
Stlačte přídržnou pružinu
žárovky a pak ji zahákněte.
Nasaďte gumový kryt.
Ujistěte se, že je gumový kryt
bezpečně upevněn.
Nasaďte pevně vnější ob-
vod gumového krytu.
Nasaďte gumový kryt ko-
lem žárovky, až bude vi-
dět zástrčka žárovky.
Nasaďte konektor.
5
6
1
2
7
1
2
8

5137-3. Údržba svépomocí
7
Údržba a péče
YARIS_F_OM_Europe_OM52G23CZ
Projektorový typ
Otočte paticí žárovky doleva.
Vytáhněte žárovku ven při
stisknutí uvolňovací pojistky
konektoru.
Vyměňte žárovku, zapojte
konektor a pak nasaďte patici
žárovky.
Natočte 3 jazýčky na žárovce
proti otvorům a zasuňte ji.
Otočte a zajistěte patici žá-
rovky.
Zakývejte jemně paticí žárovky,
abyste zkontrolovali, že není uvol-
něná, zapněte světlomety a po-
hledem ověřte, že otvorem
neuniká žádné světlo.
1
2
3
14
