chladící kapalina TOYOTA YARIS 2017 Návod na použití (in Czech)

331
4
4-7. Pokyny pro jízdu
Jízda
YARIS_F_OM_Europe_OM52G23CZ

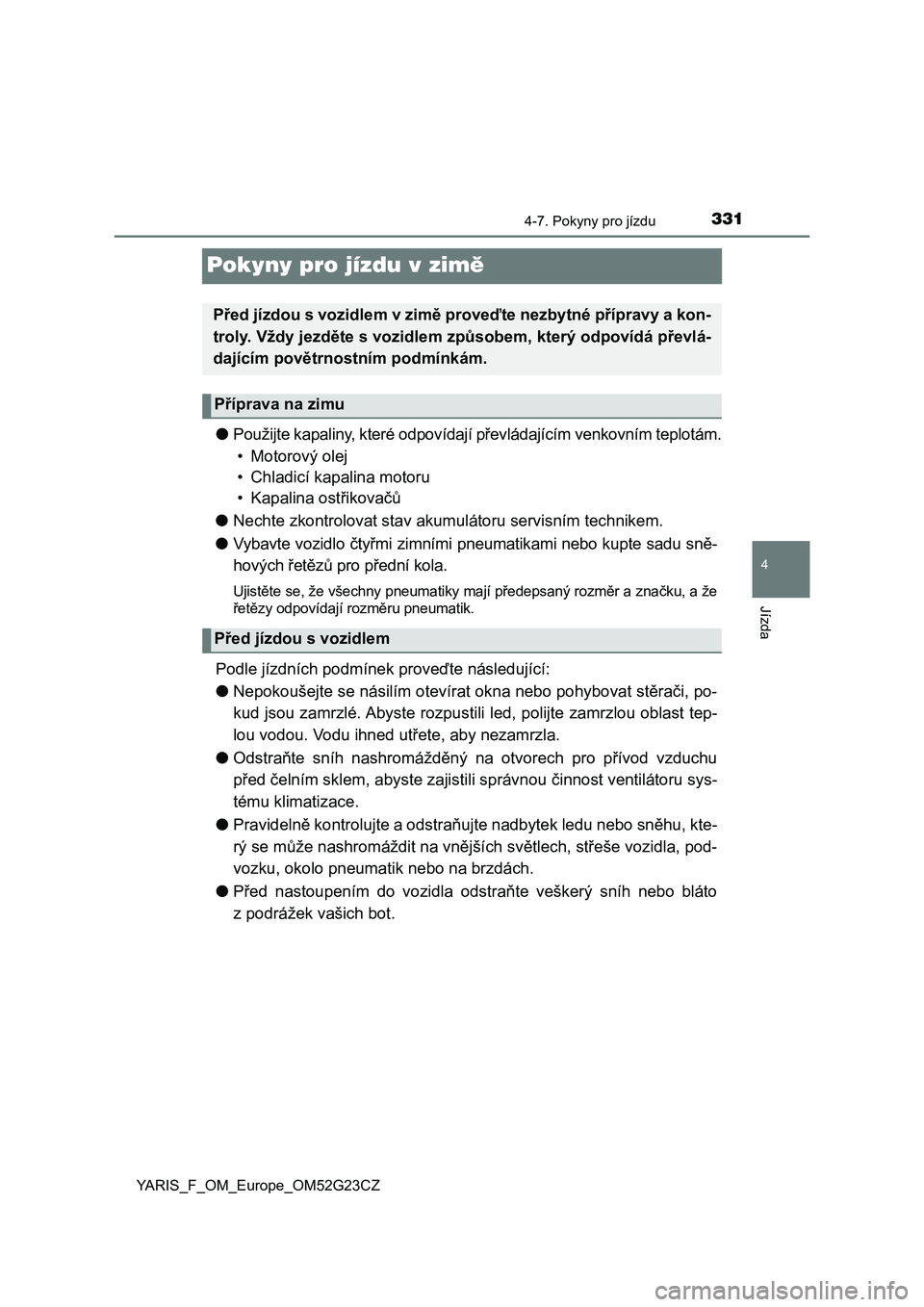

Pokyny pro jízdu v zimě
●Použijte kapaliny, které odpovídají převládajícím venkovním teplotám.
• Motorový olej
• Chladicí kapalina motoru
• Kapalina ostřikovačů
●Nechte zkontrolovat stav akumulátoru servisním technikem.
●Vybavte vozidlo čtyřmi zimními pneumatikami nebo kupte sadu sně-
hových řetězů pro přední kola.
Ujistěte se, že všechny pneumatiky mají předepsaný rozměr a značku, a že
řetězy odpovídají rozměru pneumatik.
Podle jízdních podmínek proveďte následující:
●Nepokoušejte se násilím otevírat okna nebo pohybovat stěrači, po-
kud jsou zamrzlé. Abyste rozpustili led, polijte zamrzlou oblast tep-
lou vodou. Vodu ihned utřete, aby nezamrzla.
●Odstraňte sníh nashromážděný na otvorech pro přívod vzduchu
před čelním sklem, abyste zajistili správnou činnost ventilátoru sys-
tému klimatizace.
●Pravidelně kontrolujte a odstraňujte nadbytek ledu nebo sněhu, kte-
rý se může nashromáždit na vnějších světlech, střeše vozidla, pod-
vozku, okolo pneumatik nebo na brzdách.
●Před nastoupením do vozidla odstraňte veškerý sníh nebo bláto
z podrážek vašich bot.
Před jízdou s vozidlem v zimě proveďte nezbytné přípravy a kon-
troly. Vždy jezděte s vozidlem způsobem, který odpovídá převlá-
dajícím povětrnostním podmínkám.
Příprava na zimu
Před jízdou s vozidlem

4527-3. Údržba svépomocí
YARIS_F_OM_Europe_OM52G23CZ

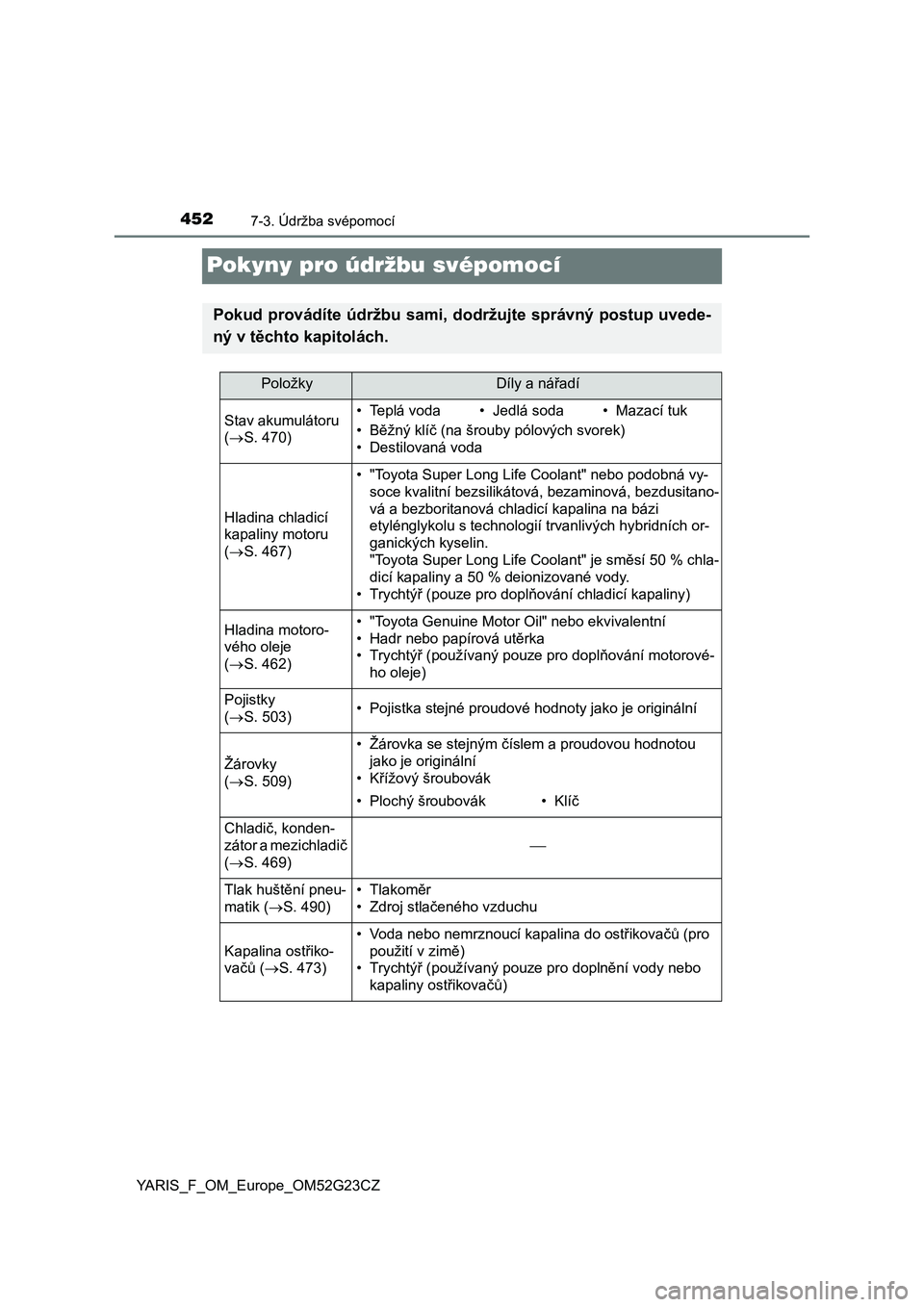

Pokyny pro údržbu svépomocí
Pokud provádíte údržbu sami, dodržujte správný postup uvede-
ný v těchto kapitolách.
PoložkyDíly a nářadí
Stav akumulátoru
(S. 470)• Teplá voda• Jedlá soda• Mazací tuk
• Běžný klíč (na šrouby pólových svorek)
• Destilovaná voda
Hladina chladicí
kapaliny motoru
(S. 467)
• "Toyota Super Long Life Coolant" nebo podobná vy-
soce kvalitní bezsilikátová, bezaminová, bezdusitano-
vá a bezboritanová chladicí kapalina na bázi
<00480057005c004f00700051004a004f005c004e0052004f0058000300560003005700480046004b00510052004f0052004a004c0074000300570055005900440051004f004c005900ea0046004b0003004b005c00450055004c0047005100740046004b00
03005200550010[
ganických kyselin.
"Toyota Super Long Life Coolant" je směsí 50 % chla-
dicí kapaliny a 50 % deionizované vody.
• Trychtýř (pouze pro doplňování chladicí kapaliny)
Hladina motoro-
vého oleje
(S. 462)• "Toyota Genuine Motor Oil" nebo ekvivalentní
• Hadr nebo papírová utěrka
• Trychtýř (používaný pouze pro doplňování motorové-
ho oleje)
Pojistky
(S. 503)• Pojistka stejné proudové hodnoty jako je originální
Žárovky
(S. 509)
• Žárovka se stejným číslem a proudovou hodnotou
jako je originální
• Křížový šroubovák
• Plochý šroubovák•Klíč
Chladič, konden-
zátor a mezichladič
(S. 469)

Tlak huštění pneu-
matik (S. 490)• Tlakoměr
• Zdroj stlačeného vzduchu
Kapalina ostřiko-
vačů (S. 473)
• Voda nebo nemrznoucí kapalina do ostřikovačů (pro
použití v zimě)
• Trychtýř (používaný pouze pro doplnění vody nebo
kapaliny ostřikovačů)

4537-3. Údržba svépomocí
7
Údržba a péče
YARIS_F_OM_Europe_OM52G23CZ
.

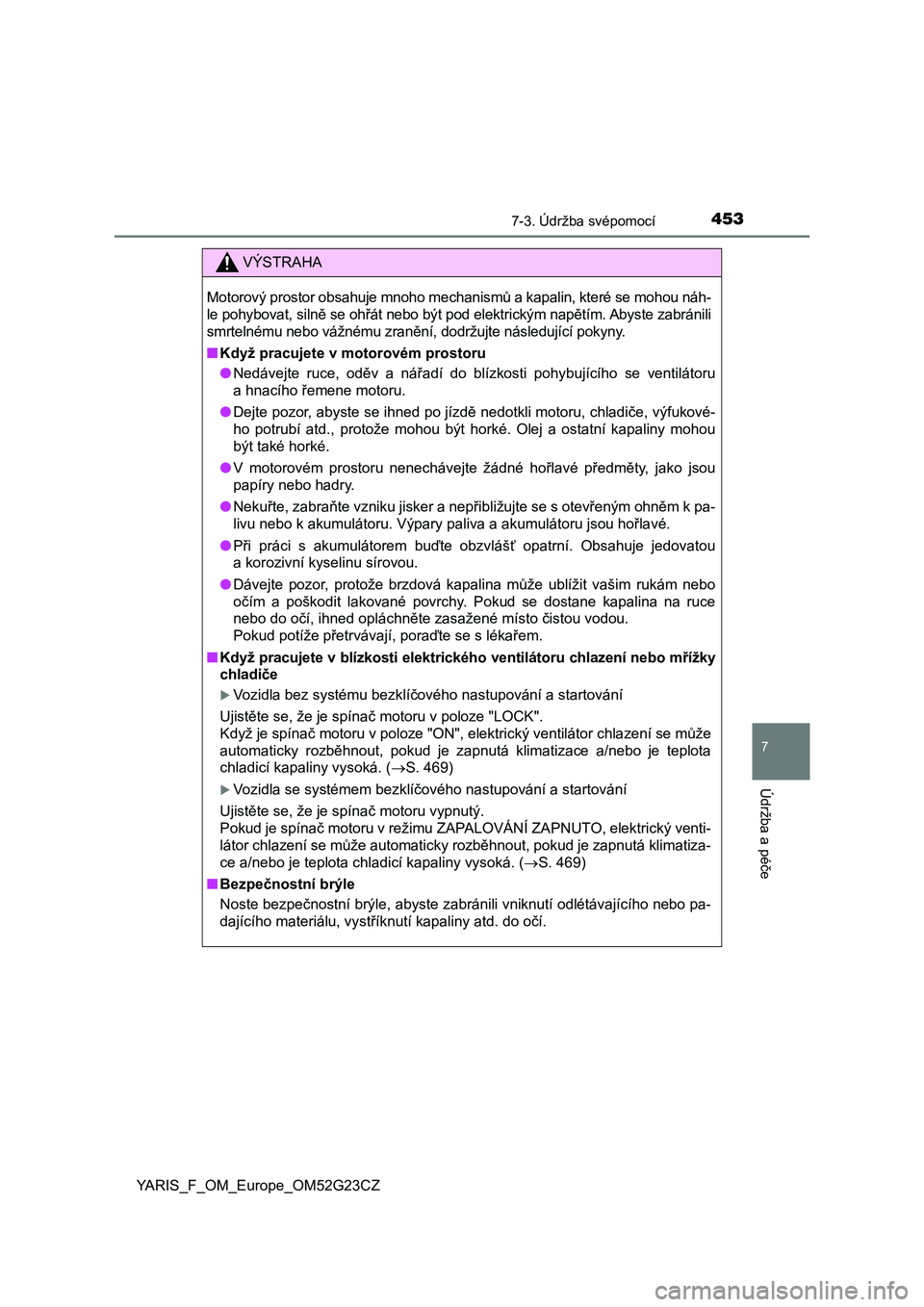

VÝSTRAHA
Motorový prostor obsahuje mnoho mechanismů a kapalin, které se mohou náh-
le pohybovat, silně se ohřát nebo být pod elektrickým napětím. Abyste zabránili
smrtelnému nebo vážnému zranění, dodržujte následující pokyny.
■Když pracujete v motorovém prostoru
●Nedávejte ruce, oděv a nářadí do blízkosti pohybujícího se ventilátoru
a hnacího řemene motoru.
●Dejte pozor, abyste se ihned po jízdě nedotkli motoru, chladiče, výfukové-
ho potrubí atd., protože mohou být horké. Olej a ostatní kapaliny mohou
být také horké.
●V motorovém prostoru nenechávejte žádné hořlavé předměty, jako jsou
papíry nebo hadry.
●Nekuřte, zabraňte vzniku jisker a nepřibližujte se s otevřeným ohněm k pa-
livu nebo k akumulátoru. Výpary paliva a akumulátoru jsou hořlavé.
●Při práci s akumulátorem buďte obzvlášť opatrní. Obsahuje jedovatou
a korozivní kyselinu sírovou.
●Dávejte pozor, protože brzdová kapalina může ublížit vašim rukám nebo
očím a poškodit lakované povrchy. Pokud se dostane kapalina na ruce
nebo do očí, ihned opláchněte zasažené místo čistou vodou.
Pokud potíže přetrvávají, poraďte se s lékařem.
■Když pracujete v blízkosti elektrického ventilátoru chlazení nebo mřížky
chladiče
Vozidla bez systému bezklíčového nastupování a startování
Ujistěte se, že je spínač motoru v poloze "LOCK".
Když je spínač motoru v poloze "ON", elektrický ventilátor chlazení se může
automaticky rozběhnout, pokud je zapnutá klimatizace a/nebo je teplota
chladicí kapaliny vysoká. (S. 469)
Vozidla se systémem bezklíčového nastupování a startování
Ujistěte se, že je spínač motoru vypnutý.
Pokud je spínač motoru v režimu ZAPALOVÁNÍ ZAPNUTO, elektrický venti-
látor chlazení se může automaticky rozběhnout, pokud je zapnutá klimatiza-
ce a/nebo je teplota chladicí kapaliny vysoká. (S. 469)
■Bezpečnostní brýle
Noste bezpečnostní brýle, abyste zabránili vniknutí odlétávajícího nebo pa-
dajícího materiálu, vystříknutí kapaliny atd. do očí.

4677-3. Údržba svépomocí
7
Údržba a péče
YARIS_F_OM_Europe_OM52G23CZ

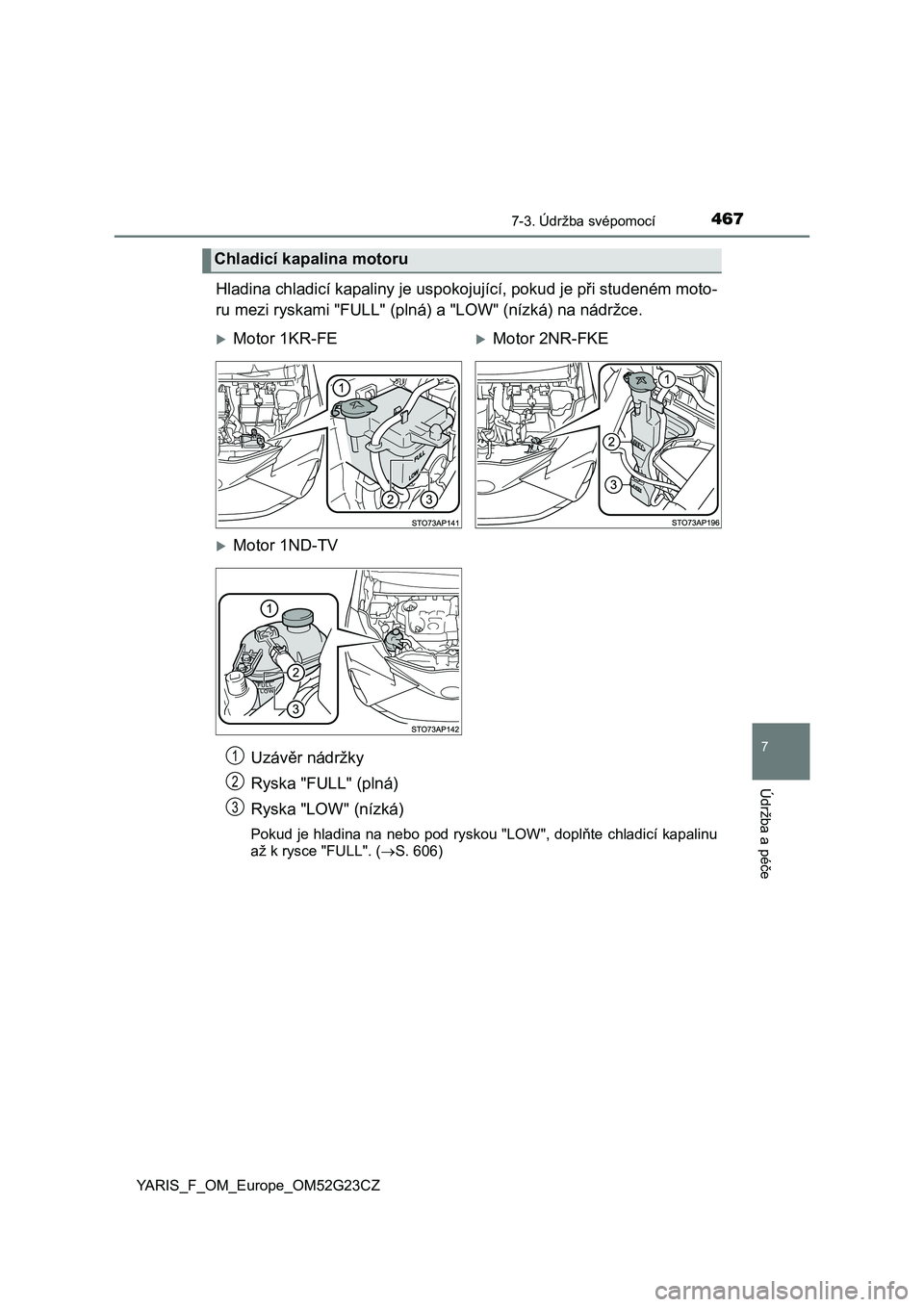

Hladina chladicí kapaliny je uspokojující, pokud je při studeném moto-
ru mezi ryskami "FULL" (plná) a "LOW" (nízká) na nádržce.
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod ryskou "LOW", doplňte chladicí kapalinu
až k rysce "FULL". (S. 606)
Chladicí kapalina motoru
Motor 1KR-FEMotor 2NR-FKE
Motor 1ND-TV
1
2
3

4687-3. Údržba svépomocí
YARIS_F_OM_Europe_OM52G23CZ

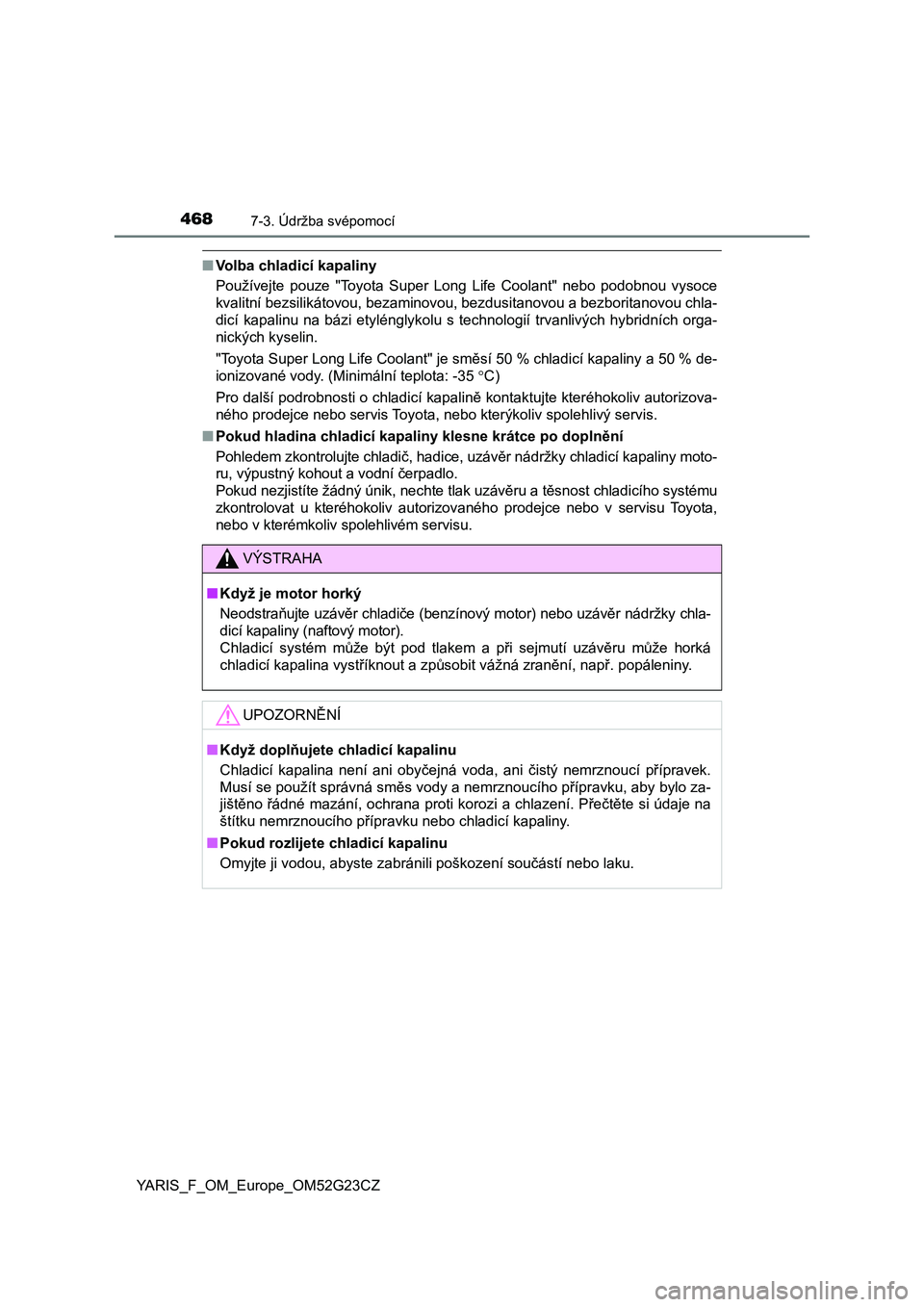

■Volba chladicí kapaliny
Používejte pouze "Toyota Super Long Life Coolant" nebo podobnou vysoce
kvalitní bezsilikátovou, bezaminovou, bezdusitanovou a bezboritanovou chla-
dicí kapalinu na bázi etylénglykolu s technologií trvanlivých hybridních orga-
nických kyselin.
"Toyota Super Long Life Coolant" je směsí 50 % chladicí kapaliny a 50 % de-
ionizované vody. (Minimální teplota: -35 C)
Pro další podrobnosti o chladicí kapalině kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
■Pokud hladina chladicí kapaliny klesne krátce po doplnění
Pohledem zkontrolujte chladič, hadice, uzávěr nádržky chladicí kapaliny moto-
ru, výpustný kohout a vodní čerpadlo.
Pokud nezjistíte žádný únik, nechte tlak uzávěru a těsnost chladicího systému
zkontrolovat u kteréhokoliv autorizovaného prodejce nebo v servisu Toyota,
nebo v kterémkoliv spolehlivém servisu.
VÝSTRAHA
■Když je motor horký
Neodstraňujte uzávěr chladiče (benzínový motor) nebo uzávěr nádržky chla-
dicí kapaliny (naftový motor).
Chladicí systém může být pod tlakem a při sejmutí uzávěru může horká
chladicí kapalina vystříknout a způsobit vážná zranění, např. popáleniny.
UPOZORNĚNÍ
■Když doplňujete chladicí kapalinu
Chladicí kapalina není ani obyčejná voda, ani čistý nemrznoucí přípravek.
Musí se použít správná směs vody a nemrznoucího přípravku, aby bylo za-
jištěno řádné mazání, ochrana proti korozi a chlazení. Přečtěte si údaje na
štítku nemrznoucího přípravku nebo chladicí kapaliny.
■Pokud rozlijete chladicí kapalinu
Omyjte ji vodou, abyste zabránili poškození součástí nebo laku.

6078-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_F_OM_Europe_OM52G23CZ

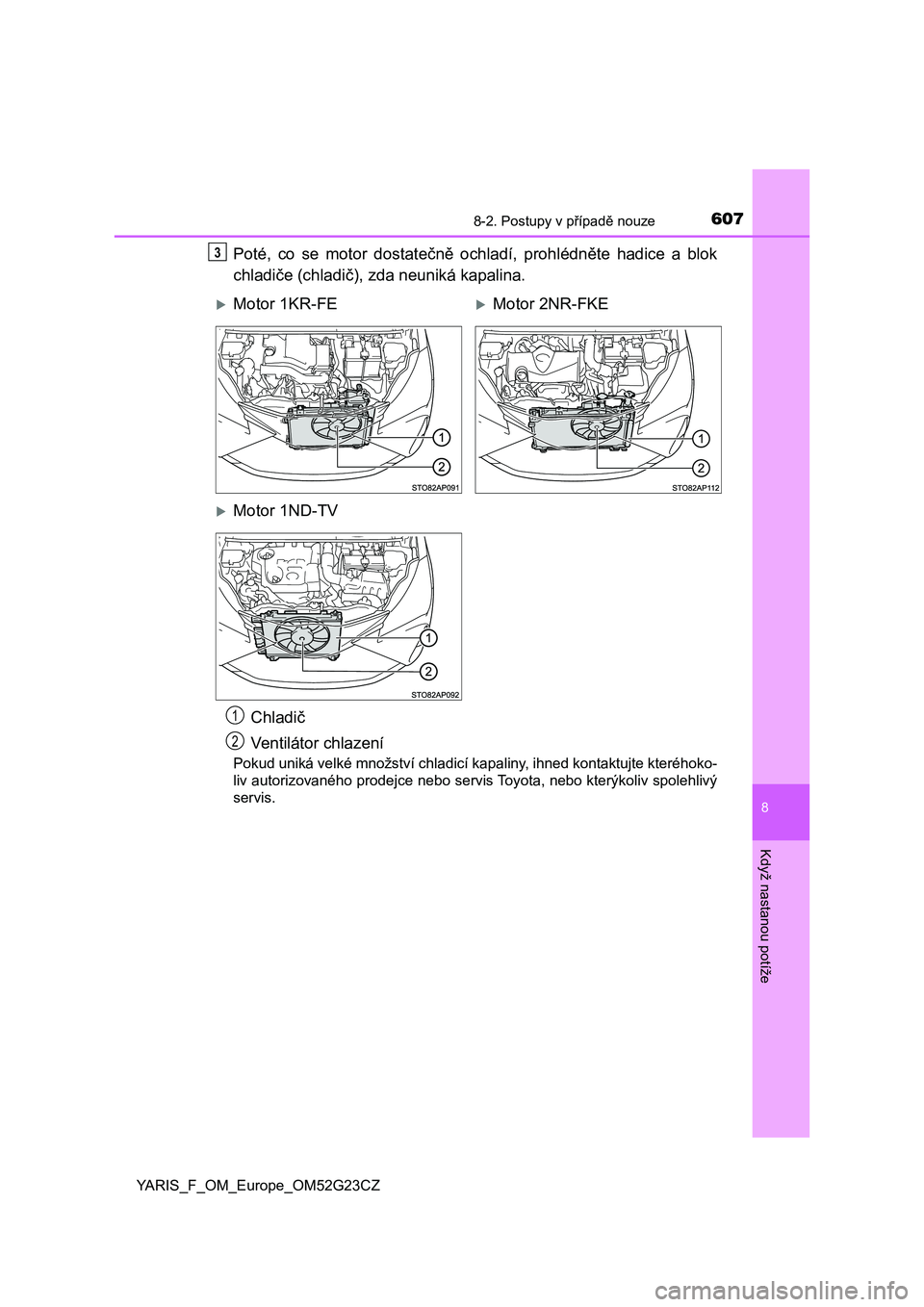

Poté, co se motor dostatečně ochladí, prohlédněte hadice a blok
chladiče (chladič), zda neuniká kapalina.
Pokud uniká velké množství chladicí kapaliny, ihned kontaktujte kteréhoko-
liv autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis.
3
Motor 1KR-FEMotor 2NR-FKE
Motor 1ND-TV
Chladič
Ventilátor chlazení
1
2

6098-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_F_OM_Europe_OM52G23CZ

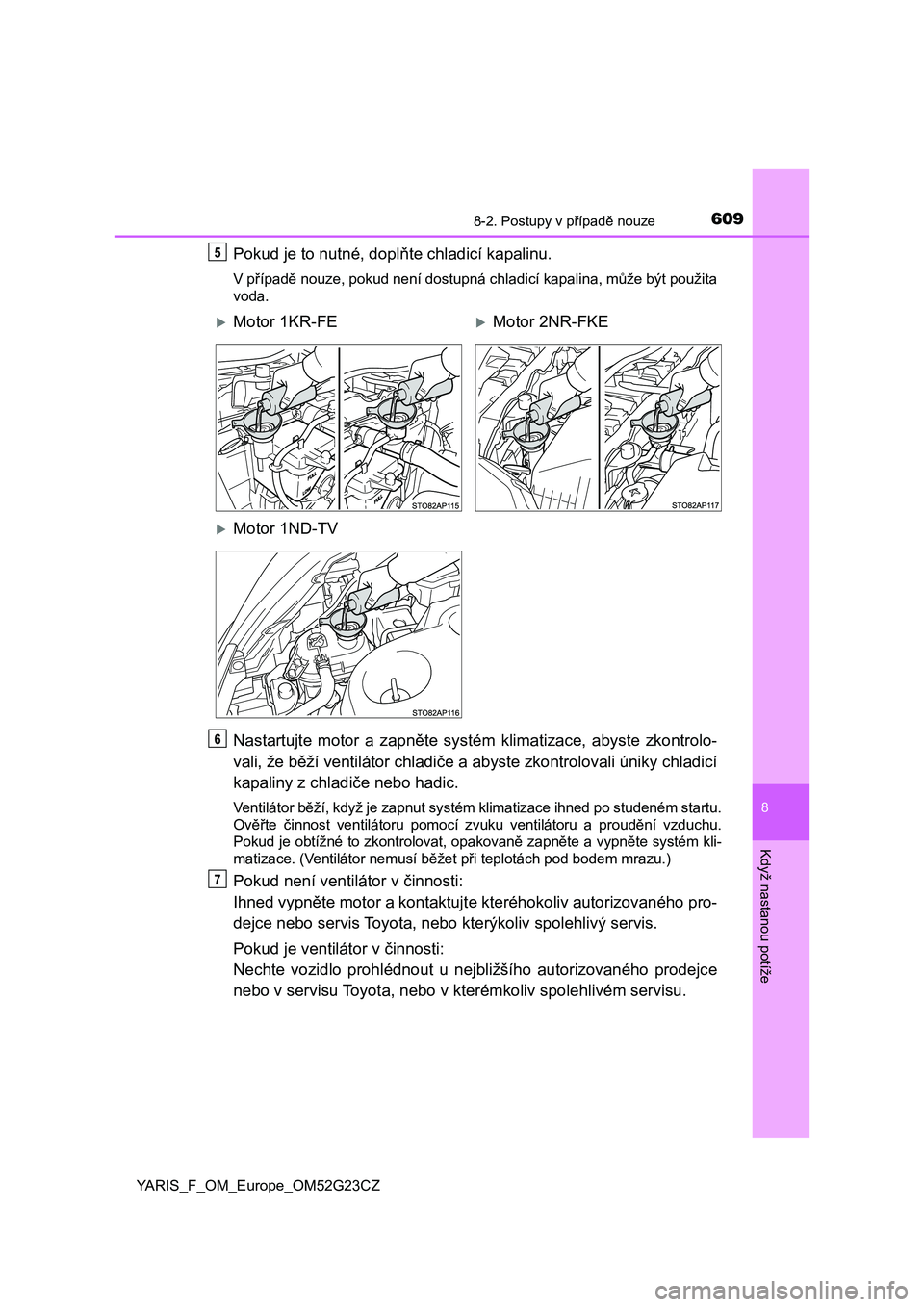

Pokud je to nutné, doplňte chladicí kapalinu.
V případě nouze, pokud není dostupná chladicí kapalina, může být použita
voda.
Nastartujte motor a zapněte systém klimatizace, abyste zkontrolo-
vali, že běží ventilátor chladiče a abyste zkontrolovali úniky chladicí
kapaliny z chladiče nebo hadic.
Ventilátor běží, když je zapnut systém klimatizace ihned po studeném startu.
Ověřte činnost ventilátoru pomocí zvuku ventilátoru a proudění vzduchu.
Pokud je obtížné to zkontrolovat, opakovaně zapněte a vypněte systém kli-
matizace. (Ventilátor nemusí běžet při teplotách pod bodem mrazu.)
Pokud není ventilátor v činnosti:
Ihned vypněte motor a kontaktujte kteréhokoliv autorizovaného pro-
dejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
Pokud je ventilátor v činnosti:
Nechte vozidlo prohlédnout u nejbližšího autorizovaného prodejce
nebo v servisu Toyota, nebo v kterémkoliv spolehlivém servisu.
5
Motor 1KR-FEMotor 2NR-FKE
Motor 1ND-TV
6
7

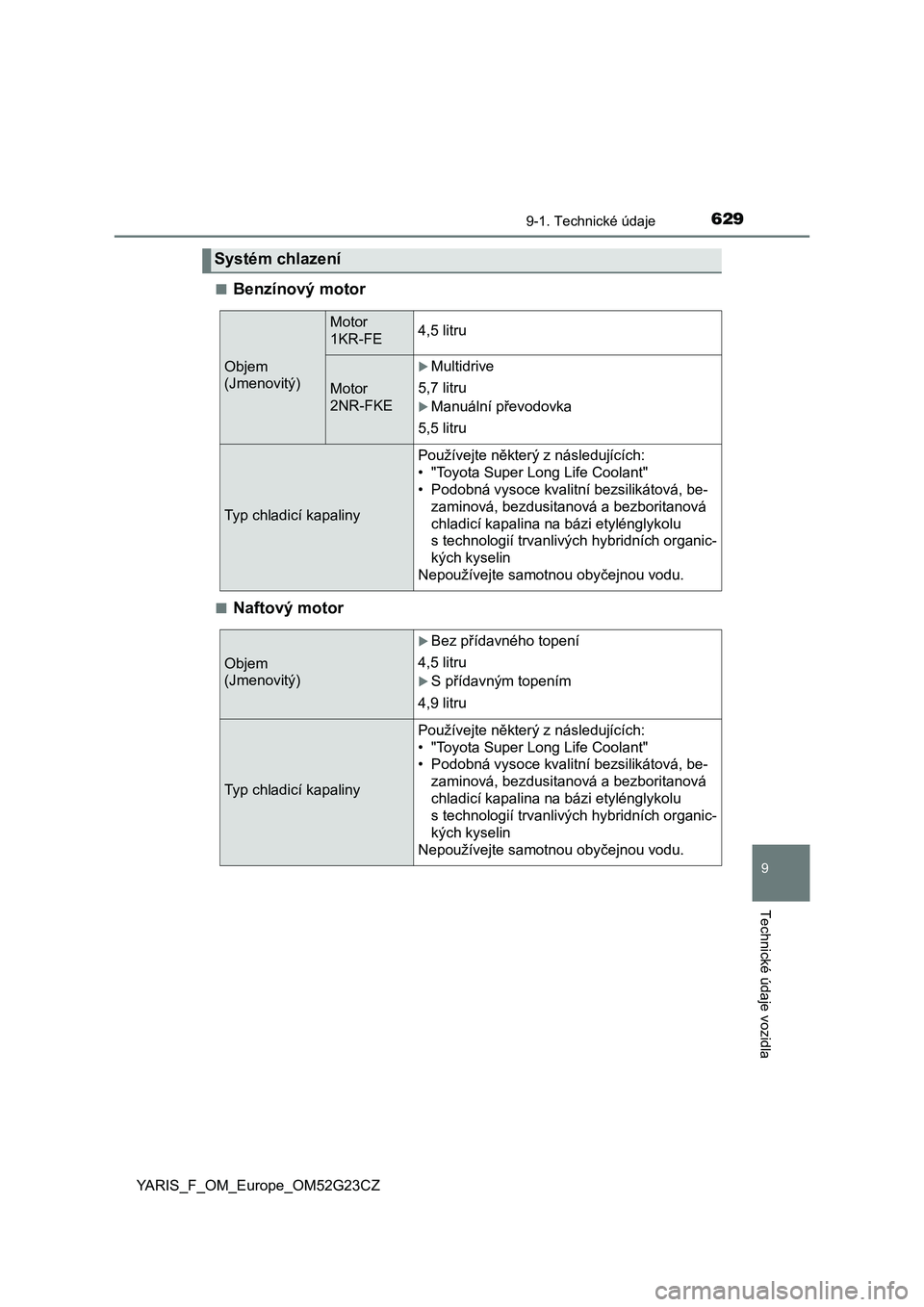

6299-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_OM_Europe_OM52G23CZ■
Benzínový motor
■Naftový motor
Systém chlazení
Objem
(Jmenovitý)
Motor
1KR-FE4,5 litru
Motor
2NR-FKE
Multidrive
5,7 litru
Manuální převodovka
5,5 litru
Typ chladicí kapaliny
Používejte některý z následujících:
• "Toyota Super Long Life Coolant"
• Podobná vysoce kvalitní bezsilikátová, be-
zaminová, bezdusitanová a bezboritanová
chladicí kapalina na bázi etylénglykolu
s technologií trvanlivých hybridních organic-
kých kyselin
Nepoužívejte samotnou obyčejnou vodu.
Objem
(Jmenovitý)
Bez přídavného topení
4,5 litru
S přídavným topením
4,9 litru
Typ chladicí kapaliny
Používejte některý z následujících:
• "Toyota Super Long Life Coolant"
• Podobná vysoce kvalitní bezsilikátová, be-
zaminová, bezdusitanová a bezboritanová
chladicí kapalina na bázi etylénglykolu
s technologií trvanlivých hybridních organic-
kých kyselin
Nepoužívejte samotnou obyčejnou vodu.

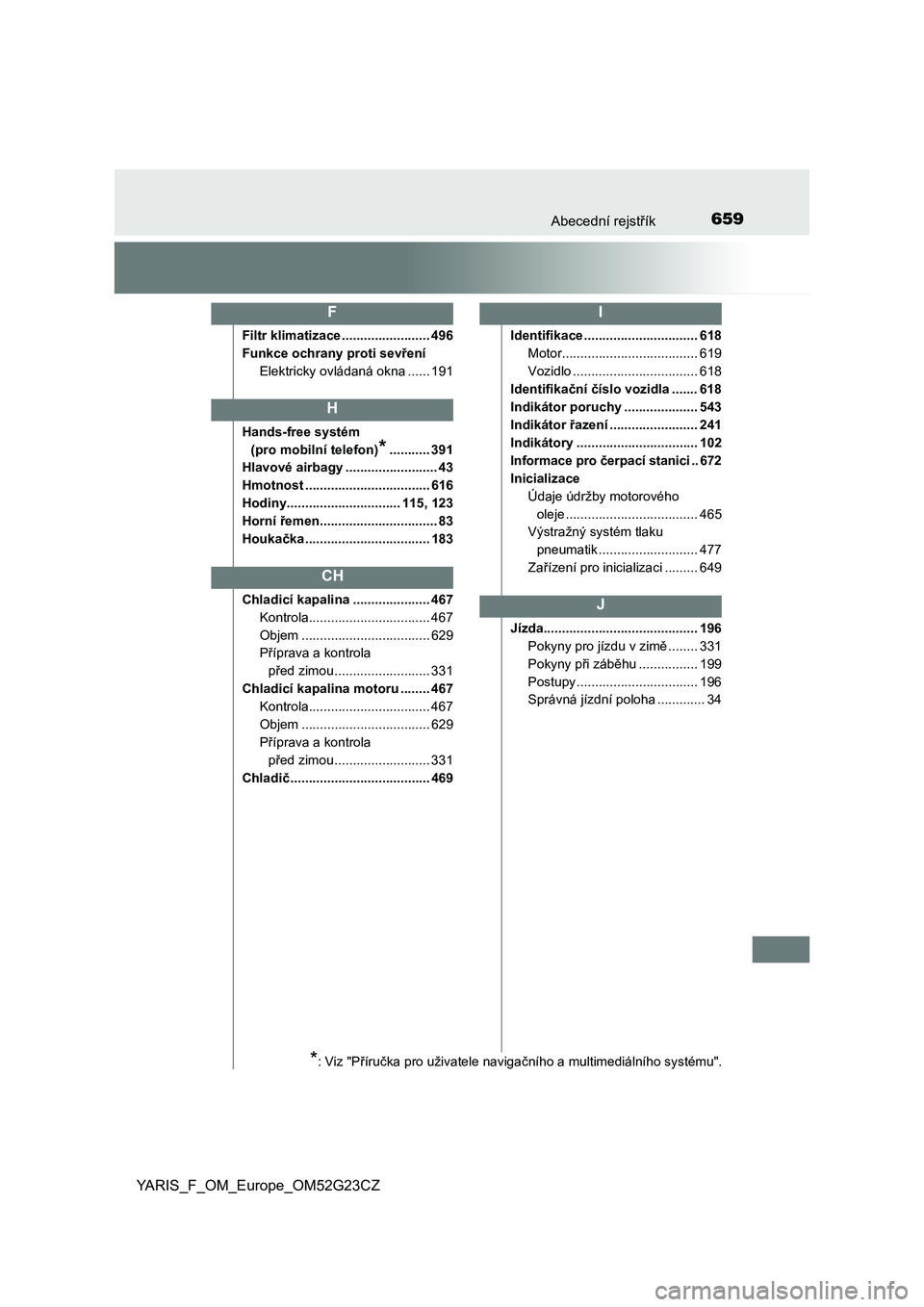

659Abecední rejstřík
YARIS_F_OM_Europe_OM52G23CZ
Filtr klimatizace ........................ 496
Funkce ochrany proti sevření
Elektricky ovládaná okna ...... 191
Hands-free systém
(pro mobilní telefon)
*........... 391
Hlavové airbagy ......................... 43
Hmotnost .................................. 616
Hodiny............................... 115, 123
Horní řemen................................ 83
Houkačka .................................. 183
Chladicí kapalina ..................... 467
Kontrola................................. 467
Objem ................................... 629
Příprava a kontrola
před zimou .......................... 331
Chladicí kapalina motoru ........ 467
Kontrola................................. 467
Objem ................................... 629
Příprava a kontrola
před zimou .......................... 331
Chladič ...................................... 469Identifikace ............................... 618
Motor..................................... 619
Vozidlo .................................. 618
Identifikační číslo vozidla ....... 618
Indikátor poruchy .................... 543
Indikátor řazení ........................ 241
Indikátory ................................. 102
Informace pro čerpací stanici .. 672
Inicializace
Údaje údržby motorového
oleje .................................... 465
Výstražný systém tlaku
pneumatik ........................... 477
Zařízení pro inicializaci ......... 649
Jízda.......................................... 196
Pokyny pro jízdu v zimě ........ 331
Pokyny při záběhu ................ 199
Postupy ................................. 196
Správná jízdní poloha ............. 34
F
H
CH
I
J
*: Viz "Příručka pro uživatele navigačního a multimediálního systému".
