kapota TOYOTA YARIS 2017 Návod na použití (in Czech)

OBSAH6
YARIS_F_OM_Europe_OM52G23CZ6-4. Používání dalšího vybavení
interiéru
Další vybavení interiéru .....434
• Sluneční clony ...............434
• Kosmetická zrcátka .......434
• Přenosný popelník .........436
• Zapalovač cigaret ..........437
• Napájecí zásuvka ..........438
• Opěrka paží ...................439
• Clona panoramatické
střechy ...........................439
• Přídržná madla ..............440
7-1. Údržba a péče
Čistění a ochrana
exteriéru vozidla ..............442
Čistění a ochrana
interiéru vozidla ...............446
7-2. Údržba
Požadavky na údržbu ........449
7-3. Údržba svépomocí
Pokyny pro údržbu
svépomocí .......................452
Kapota ...............................455
Umístění podlahového
zvedáku ...........................457Motorový prostor ............... 459
Pneumatiky ....................... 475
Tlak huštění pneumatik ..... 490
Kola ................................... 492
Filtr klimatizace ................. 496
Baterie bezdrátového
dálkového ovládání/
elektronického klíče ........ 499
Kontrola a výměna
pojistek ............................ 503
Žárovky ............................. 509
8-1. Základní informace
Varovná světla .................. 530
Když musíte zastavit
vozidlo v případě nouze .. 531
8-2. Postupy v případě nouze
Když musí být vaše vozidlo
odtaženo ......................... 533
Když máte podezření na
poruchu ........................... 540
Systém uzavření palivového
čerpadla (pouze
benzínový motor) ............ 541
7Údržba a péče8Když nastanou potíže

13Obrazový rejstřík
YARIS_F_OM_Europe_OM52G23CZStěrače . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 252, 256
Pokyny pro zimní sezónu . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 331
Pokyny pro myčku vozidel . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 443
Dvířka palivové nádrže . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 258
Postup při tankování . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 258
Typ paliva/objem palivové nádrže . . . . . . . . . . . . . . . . . . . . . . S. 622
Pneumatiky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 475
Rozměry/tlak huštění pneumatik . . . . . . . . . . . . . . . . . . . . . . . S. 634
Zimní pneumatiky/sněhové řetězy . . . . . . . . . . . . . . . . . . . . . . S. 333
Kontrola/střídání/výstražný systém tlaku pneumatik
*3 . . . . . . S. 475
Řešení při defektu pneumatik . . . . . . . . . . . . . . . . . . . . . . . . . S. 581
Kapota . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 455
Otevírání . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 455
Motorový olej . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 623
Řešení při přehřátí . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 606
Světlomety/přední obrysová světla/
světla pro denní svícení . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 245
Přední směrová světla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 243
Přední mlhová světla
*3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 250
Boční směrová světla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 243
Zadní směrová světla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 243
Couvací světla/koncová světla (typ LED) . . . . . . . . . . . . . . S. 245
Přesunutí řadicí páky do R . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 231
Brzdová/koncová světla . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 245
Zadní mlhové světlo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 250
Osvětlení registrační značky . . . . . . . . . . . . . . . . . . . . . . . . S. 245
4
5
6
7
Žárovky venkovních světel pro jízdu
(Postup výměny: S. 509, Watty: S. 638)
*1: Vozidla se systémem bezklíčového nastupování a startování
*2: Vozidla s monochromatickým displejem
*3: Je-li ve výbavě
8
9
10
11
12
13
14
15

591-2. Bezpečnost dětí
1
Bezpečnost a zabezpečení
YARIS_F_OM_Europe_OM52G23CZ
Jízda s dětmi
●Je doporučeno, aby děti seděly na zadních sedadlech, aby se za-
bránilo náhodnému kontaktu s řadicí pákou, spínačem stěračů atd.
●Použijte dětskou pojistku zadních dveří nebo spínač blokování
oken, abyste zabránili dětem otevírat dveře během jízdy nebo ná-
hodnému ovládání elektricky ovládaných oken. (S. 149, 190)
●Nenechávejte malé děti ovládat zařízení, které může zachytit nebo
sevřít části těla, jako jsou elektricky ovládaná okna, kapota, zadní
dveře, sedadla atd.
Dodržujte následující pokyny, když jsou ve vozidle děti.
Pro připoutání dítěte používejte patřičný dětský zádržný systém,
dokud dítě nebude dostatečně velké, aby mohlo použít bezpeč-
nostní pásy ve vozidle.
VÝSTRAHA
Nikdy ve vozidle nenechávejte děti bez dozoru a nikdy nedovolte dětem, aby
měly nebo používaly klíč.
Děti by mohly vozidlo nastartovat nebo zařadit na vozidle neutrál. Je zde
také nebezpečí, že se děti mohou zranit při hraní s okny nebo jiným vybave-
ním vozidla. Navíc, nárůst tepla nebo extrémně nízké teploty uvnitř vozidla
mohou být pro děti smrtelné.

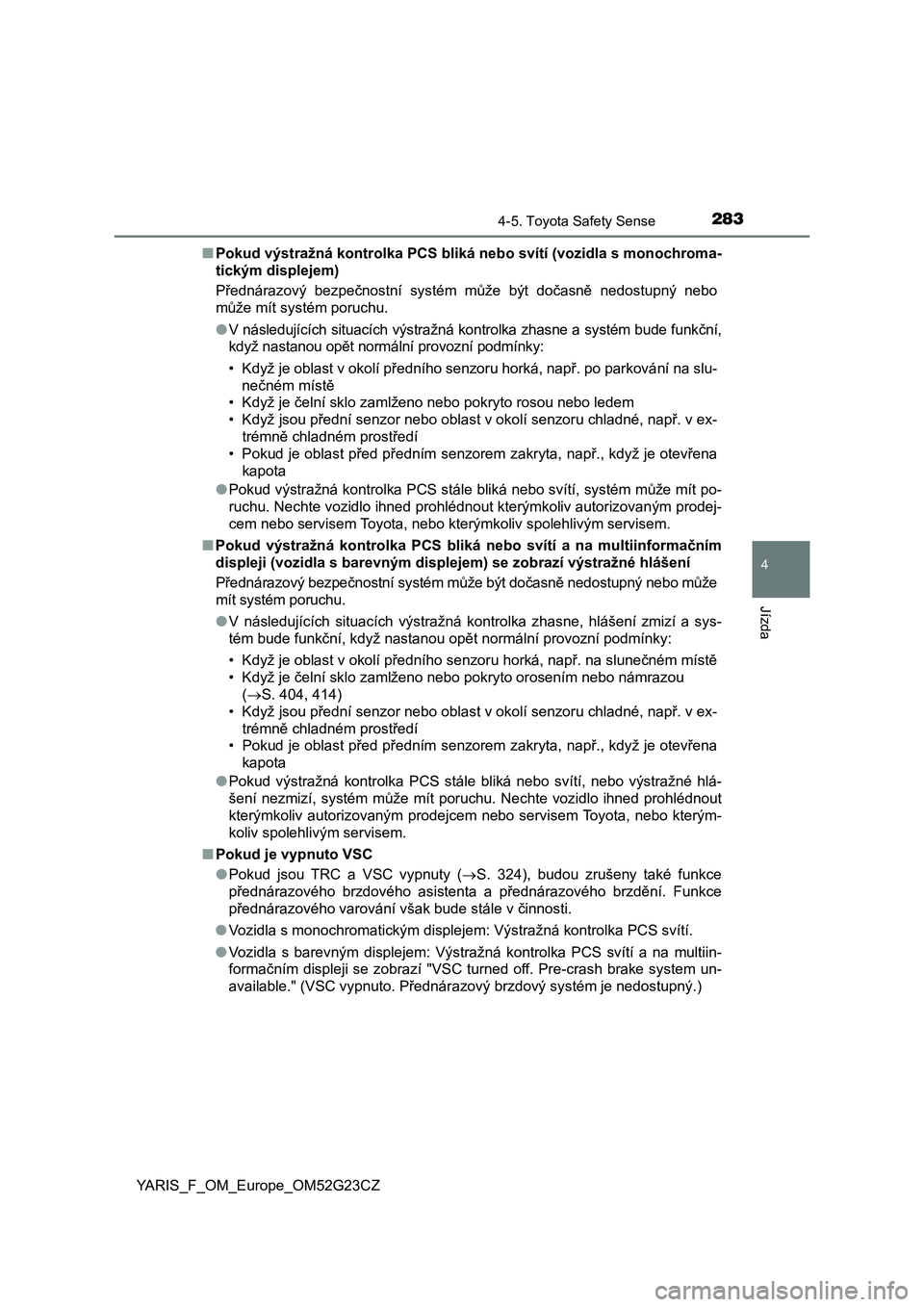

2834-5. Toyota Safety Sense
4
Jízda
YARIS_F_OM_Europe_OM52G23CZ■Pokud výstražná kontrolka PCS bliká nebo svítí (vozidla s monochroma-
tickým displejem)
Přednárazový bezpečnostní systém může být dočasně nedostupný nebo
může mít systém poruchu.
●V následujících situacích výstražná kontrolka zhasne a systém bude funkční,
když nastanou opět normální provozní podmínky:
• Když je oblast v okolí předního senzoru horká, např. po parkování na slu-
nečném místě
• Když je čelní sklo zamlženo nebo pokryto rosou nebo ledem
• Když jsou přední senzor nebo oblast v okolí senzoru chladné, např. v ex-
trémně chladném prostředí
• Pokud je oblast před předním senzorem zakryta, např., když je otevřena
kapota
●Pokud výstražná kontrolka PCS stále bliká nebo svítí, systém může mít po-
ruchu. Nechte vozidlo ihned prohlédnout kterýmkoliv autorizovaným prodej-
cem nebo servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
■Pokud výstražná kontrolka PCS bliká nebo svítí a na multiinformačním
displeji (vozidla s barevným displejem) se zobrazí výstražné hlášení
Přednárazový bezpečnostní systém může být dočasně nedostupný nebo může
mít systém poruchu.
●V následujících situacích výstražná kontrolka zhasne, hlášení zmizí a sys-
tém bude funkční, když nastanou opět normální provozní podmínky:
• Když je oblast v okolí předního senzoru horká, např. na slunečném místě
• Když je čelní sklo zamlženo nebo pokryto orosením nebo námrazou
(S. 404, 414)
• Když jsou přední senzor nebo oblast v okolí senzoru chladné, např. v ex-
trémně chladném prostředí
• Pokud je oblast před předním senzorem zakryta, např., když je otevřena
kapota
●Pokud výstražná kontrolka PCS stále bliká nebo svítí, nebo výstražné hlá-
šení nezmizí, systém může mít poruchu. Nechte vozidlo ihned prohlédnout
kterýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kterým-
koliv spolehlivým servisem.
■Pokud je vypnuto VSC
●Pokud jsou TRC a VSC vypnuty (S. 324), budou zrušeny také funkce
přednárazového brzdového asistenta a přednárazového brzdění. Funkce
přednárazového varování však bude stále v činnosti.
●Vozidla s monochromatickým displejem: Výstražná kontrolka PCS svítí.
●Vozidla s barevným displejem: Výstražná kontrolka PCS svítí a na multiin-
formačním displeji se zobrazí "VSC turned off. Pre-crash brake system un-
<004400590044004c004f00440045004f0048001100050003000b00390036002600030059005c00530051005800570052001100030033011c004800470051006900550044005d0052005900ea000300450055005d00470052005900ea00030056005c005600
57007000500003004d00480003005100480047005200560057[upný.)

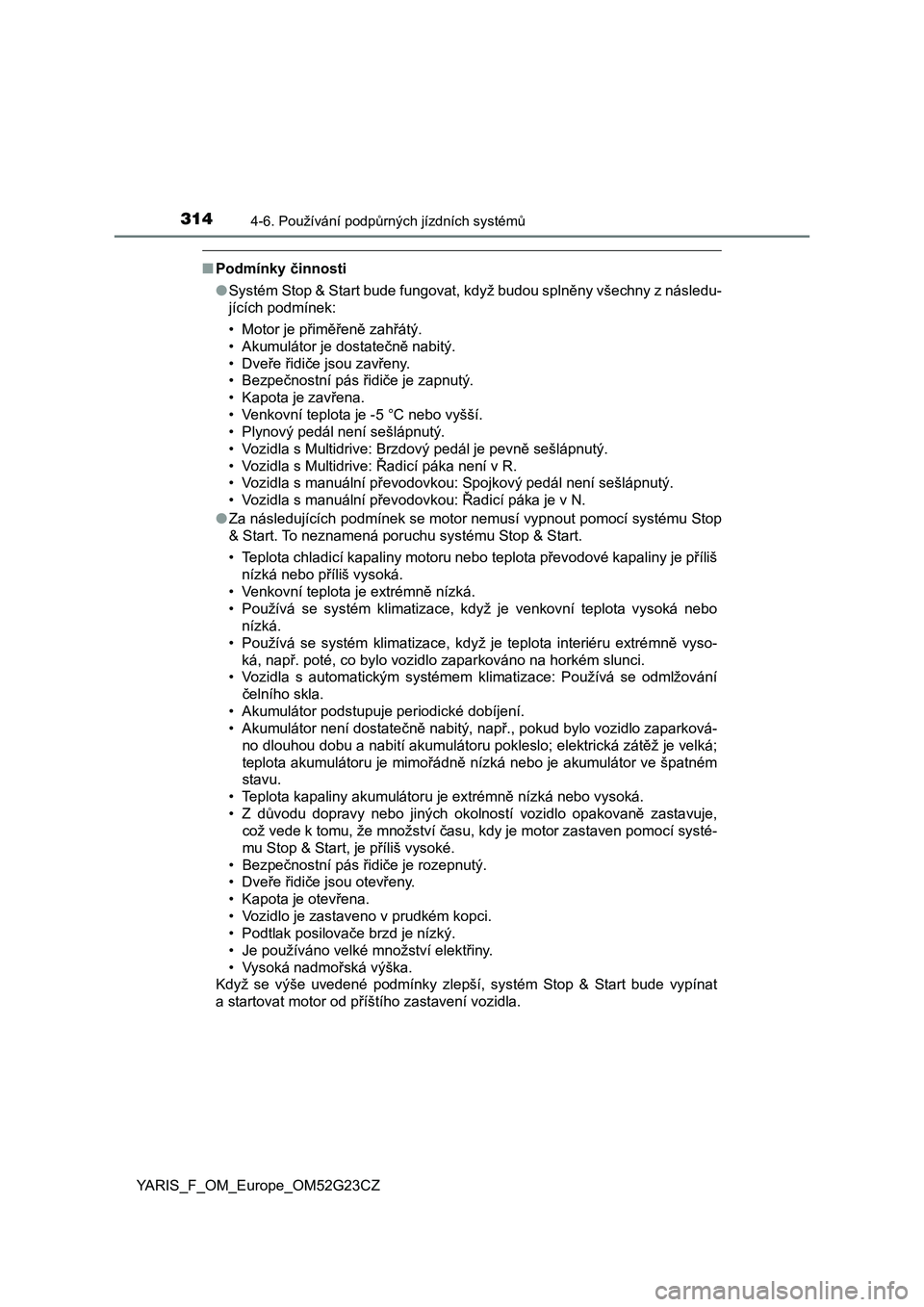

3144-6. Používání podpůrných jízdních systémů
YARIS_F_OM_Europe_OM52G23CZ
■Podmínky činnosti
●Systém Stop & Start bude fungovat, když budou splněny všechny z následu-
jících podmínek:
• Motor je přiměřeně zahřátý.
• Akumulátor je dostatečně nabitý.
• Dveře řidiče jsou zavřeny.
• Bezpečnostní pás řidiče je zapnutý.
• Kapota je zavřena.
• Venkovní teplota je -5 °C nebo vyšší.
• Plynový pedál není sešlápnutý.
• Vozidla s Multidrive: Brzdový pedál je pevně sešlápnutý.
• Vozidla s Multidrive: Řadicí páka není v R.
• Vozidla s manuální převodovkou: Spojkový pedál není sešlápnutý.
• Vozidla s manuální převodovkou: Řadicí páka je v N.
●Za následujících podmínek se motor nemusí vypnout pomocí systému Stop
& Start. To neznamená poruchu systému Stop & Start.
• Teplota chladicí kapaliny motoru nebo teplota převodové kapaliny je příliš
nízká nebo příliš vysoká.
• Venkovní teplota je extrémně nízká.
• Používá se systém klimatizace, když je venkovní teplota vysoká nebo
nízká.
• Používá se systém klimatizace, když je teplota interiéru extrémně vyso-
<004e0069000f0003005100440053011c001100030053005200570070000f00030046005200030045005c004f0052000300590052005d004c0047004f00520003005d0044005300440055004e005200590069005100520003005100440003004b0052005500
4e0070005000030056004f005800510046004c0011[
• Vozidla s automatickým systémem klimatizace: Používá se odmlžování
čelního skla.
• Akumulátor podstupuje periodické dobíjení.
• Akumulátor není dostatečně nabitý, např., pokud bylo vozidlo zaparková-
no dlouhou dobu a nabití akumulátoru pokleslo; elektrická zátěž je velká;
teplota akumulátoru je mimořádně nízká nebo je akumulátor ve špatném
stavu.
• Teplota kapaliny akumulátoru je extrémně nízká nebo vysoká.
• Z důvodu dopravy nebo jiných okolností vozidlo opakovaně zastavuje,
což vede k tomu, že množství času, kdy je motor zastaven pomocí systé-
mu Stop & Start, je příliš vysoké.
• Bezpečnostní pás řidiče je rozepnutý.
• Dveře řidiče jsou otevřeny.
• Kapota je otevřena.
• Vozidlo je zastaveno v prudkém kopci.
• Podtlak posilovače brzd je nízký.
• Je používáno velké množství elektřiny.
• Vysoká nadmořská výška.
Když se výše uvedené podmínky zlepší, systém Stop & Start bude vypínat
a startovat motor od příštího zastavení vozidla.

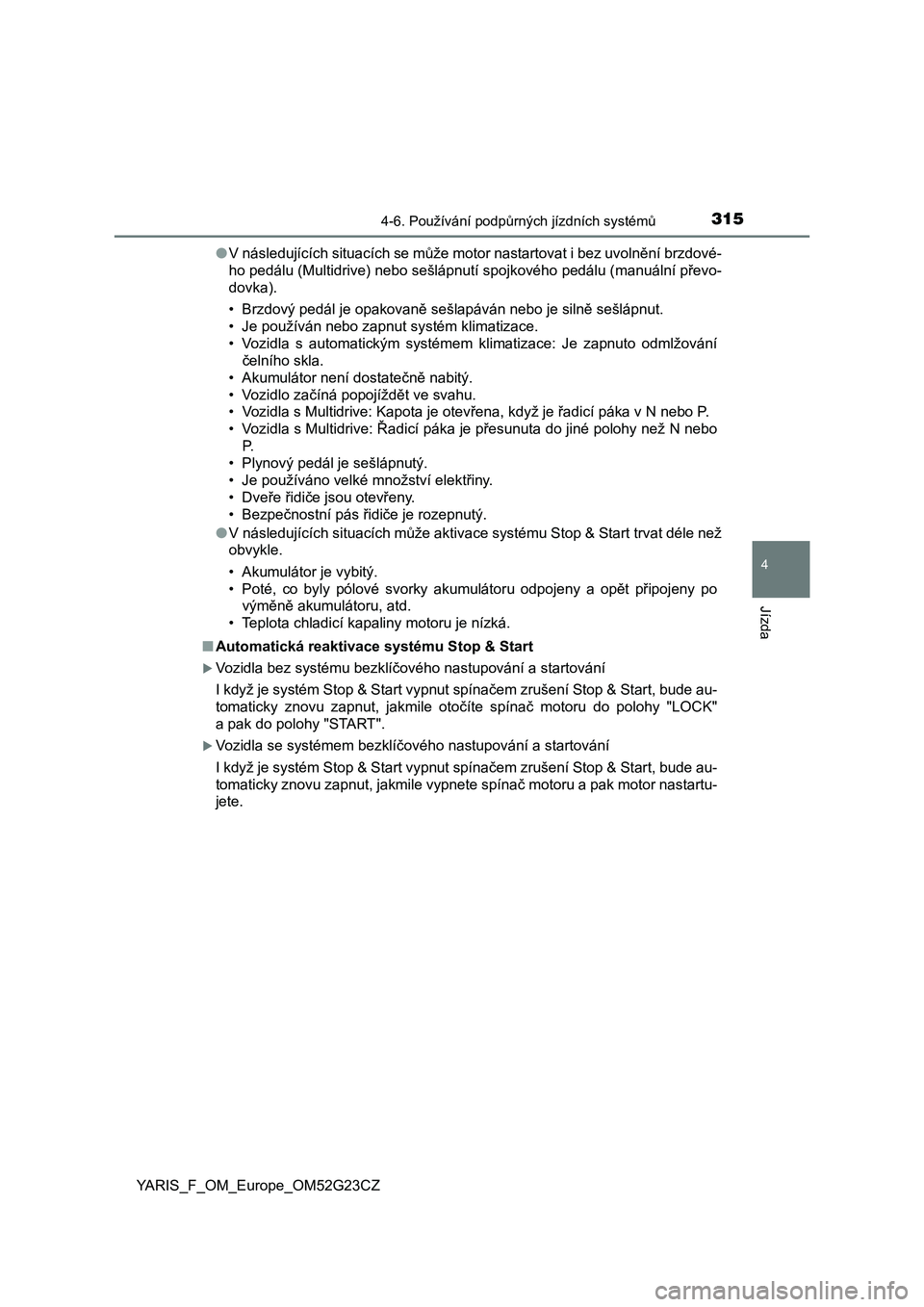

3154-6. Používání podpůrných jízdních systémů
4
Jízda
YARIS_F_OM_Europe_OM52G23CZ●V následujících situacích se může motor nastartovat i bez uvolnění brzdové-
ho pedálu (Multidrive) nebo sešlápnutí spojkového pedálu (manuální převo-
dovka).
• Brzdový pedál je opakovaně sešlapáván nebo je silně sešlápnut.
• Je používán nebo zapnut systém klimatizace.
• Vozidla s automatickým systémem klimatizace: Je zapnuto odmlžování
čelního skla.
• Akumulátor není dostatečně nabitý.
• Vozidlo začíná popojíždět ve svahu.
• Vozidla s Multidrive: Kapota je otevřena, když je řadicí páka v N nebo P.
• Vozidla s Multidrive: Řadicí páka je přesunuta do jiné polohy než N nebo
P.
• Plynový pedál je sešlápnutý.
• Je používáno velké množství elektřiny.
• Dveře řidiče jsou otevřeny.
• Bezpečnostní pás řidiče je rozepnutý.
●V následujících situacích může aktivace systému Stop & Start trvat déle než
obvykle.
• Akumulátor je vybitý.
• Poté, co byly pólové svorky akumulátoru odpojeny a opět připojeny po
výměně akumulátoru, atd.
• Teplota chladicí kapaliny motoru je nízká.
■Automatická reaktivace systému Stop & Start
Vozidla bez systému bezklíčového nastupování a startování
I když je systém Stop & Start vypnut spínačem zrušení Stop & Start, bude au-
tomaticky znovu zapnut, jakmile otočíte spínač motoru do polohy "LOCK"
a pak do polohy "START".
Vozidla se systémem bezklíčového nastupování a startování
I když je systém Stop & Start vypnut spínačem zrušení Stop & Start, bude au-
tomaticky znovu zapnut, jakmile vypnete spínač motoru a pak motor nastartu-
jete.

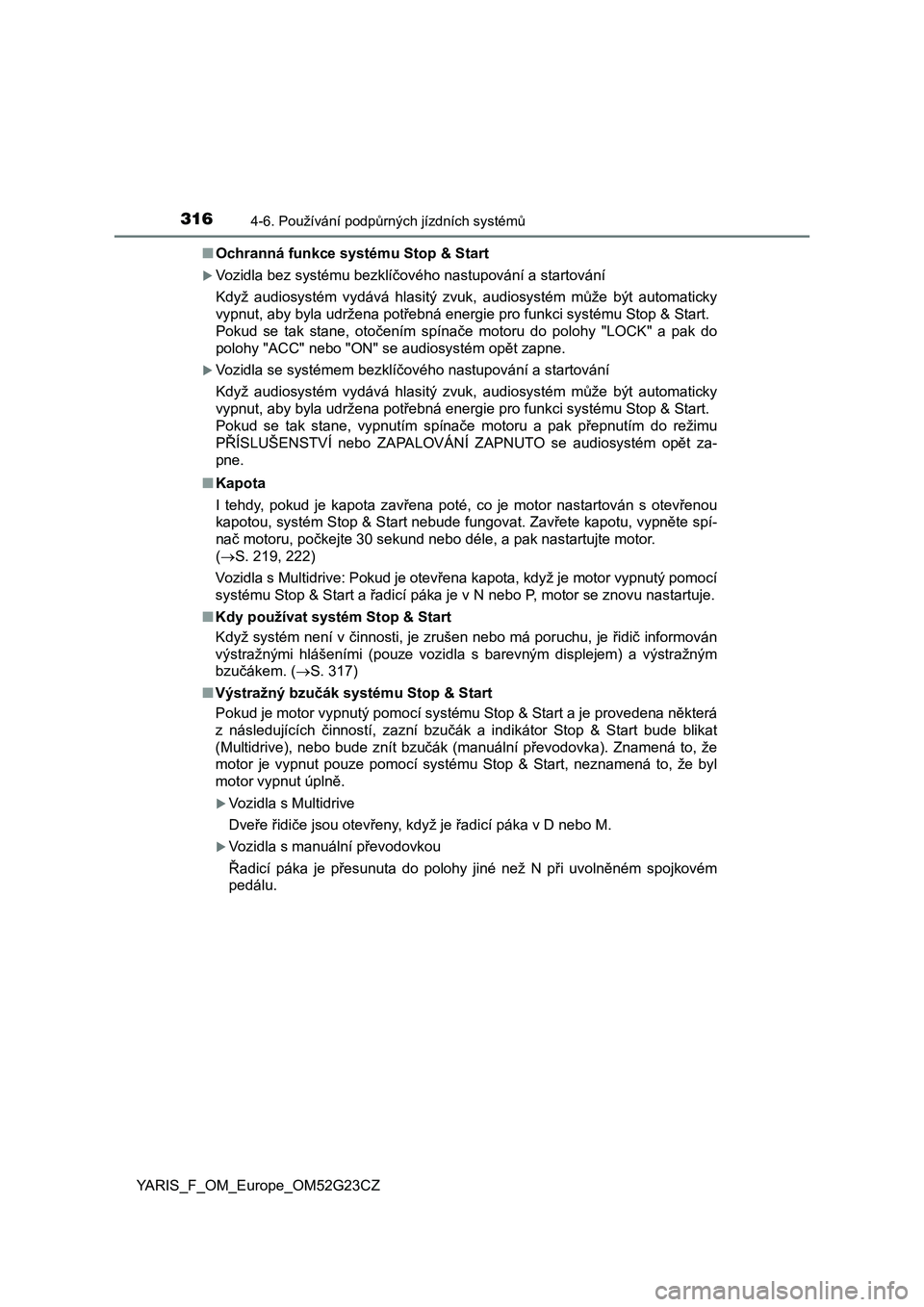

3164-6. Používání podpůrných jízdních systémů
YARIS_F_OM_Europe_OM52G23CZ■Ochranná funkce systému Stop & Start
Vozidla bez systému bezklíčového nastupování a startování
Když audiosystém vydává hlasitý zvuk, audiosystém může být automaticky
vypnut, aby byla udržena potřebná energie pro funkci systému Stop & Start.
Pokud se tak stane, otočením spínače motoru do polohy "LOCK" a pak do
polohy "ACC" nebo "ON" se audiosystém opět zapne.
Vozidla se systémem bezklíčového nastupování a startování
Když audiosystém vydává hlasitý zvuk, audiosystém může být automaticky
vypnut, aby byla udržena potřebná energie pro funkci systému Stop & Start.
Pokud se tak stane, vypnutím spínače motoru a pak přepnutím do režimu
PŘÍSLUŠENSTVÍ nebo ZAPALOVÁNÍ ZAPNUTO se audiosystém opět za-
pne.
■Kapota
I tehdy, pokud je kapota zavřena poté, co je motor nastartován s otevřenou
kapotou, systém Stop & Start nebude fungovat. Zavřete kapotu, vypněte spí-
nač motoru, počkejte 30 sekund nebo déle, a pak nastartujte motor.
(S. 219, 222)
Vozidla s Multidrive: Pokud je otevřena kapota, když je motor vypnutý pomocí
systému Stop & Start a řadicí páka je v N nebo P, motor se znovu nastartuje.
■Kdy používat systém Stop & Start
Když systém není v činnosti, je zrušen nebo má poruchu, je řidič informován
výstražnými hlášeními (pouze vozidla s barevným displejem) a výstražným
bzučákem. (S. 317)
■Výstražný bzučák systému Stop & Start
Pokud je motor vypnutý pomocí systému Stop & Start a je provedena některá
z následujících činností, zazní bzučák a indikátor Stop & Start bude blikat
(Multidrive), nebo bude znít bzučák (manuální převodovka). Znamená to, že
motor je vypnut pouze pomocí systému Stop & Start, neznamená to, že byl
motor vypnut úplně.
Vozidla s Multidrive
Dveře řidiče jsou otevřeny, když je řadicí páka v D nebo M.
Vozidla s manuální převodovkou
Řadicí páka je přesunuta do polohy jiné než N při uvolněném spojkovém
pedálu.

3184-6. Používání podpůrných jízdních systémů
YARIS_F_OM_Europe_OM52G23CZ●Když se motor automaticky nastartuje, když je vypnut pomocí systému Stop
& Start"Bonnet open."
(Otevřená kapota.)
Motor byl nastartován s otevřenou kapo-
tou.
Pro zapnutí systému zavřete kapotu, vypně-
te spínač motoru, počkejte krátkou dobu,
a pak nastartujte motor.
"Driver seat belt
unbuckled." (Roze-
pnutý bezpečnostní
pás řidiče.)
Bezpečnostní pás řidiče není zapnutý.
HlášeníPodrobnosti
HlášeníPodrobnosti
"For climate con-
trol." (Z důvodu kli-
matizace.)
• Byl zapnut nebo je používán systém kli-
matizace.
• Je zapnuto odmlžování čelního skla.
"For brake system."
(Z důvodu brzdové-
ho systému.)
Brzdový pedál byl více nebo opakovaně
sešlápnut.
Systém se zapne poté, co poběží motor
a podtlak posilovače brzd dosáhne určené
úrovně.
"Battery charging."
(Dobíjení akumulá-
toru.)
Hodnota nabití akumulátoru může být nízká.
Motor je nastartován, aby se upřednostnilo
nabíjení akumulátoru. Běh motoru na krátkou
dobu umožní obnovení činnosti systému.
"Bonnet open."
(Otevřená kapota.)Byla otevřena kapota.
"Driver seat belt
unbuckled." (Roze-
pnutý bezpečnost-
ní pás řidiče.)
Bezpečnostní pás řidiče byl rozepnut.

441
7Údržba a péče
YARIS_F_OM_Europe_OM52G23CZ7-1. Údržba a péče
Čistění a ochrana
exteriéru vozidla .............. 442
Čistění a ochrana
interiéru vozidla ............... 446
7-2. Údržba
Požadavky na údržbu ........ 4497-3. Údržba svépomocí
Pokyny pro údržbu
svépomocí ....................... 452
Kapota ............................... 455
Umístění podlahového
zvedáku ........................... 457
Motorový prostor ................ 459
Pneumatiky ........................ 475
Tlak huštění pneumatik...... 490
Kola.................................... 492
Filtr klimatizace .................. 496
Baterie bezdrátového
dálkového ovládání/
elektronického klíče ......... 499
Kontrola a výměna
pojistek ............................ 503
Žárovky .............................. 509

4557-3. Údržba svépomocí
7
Údržba a péče
YARIS_F_OM_Europe_OM52G23CZ
Kapota
Zatáhněte za uvolňovací páčku
zámku kapoty.
Kapota mírně povyskočí nahoru.
Zatáhněte nahoru pomocnou
páčku západky a zvedněte ka-
potu.
Otevřenou kapotu podepřete
vložením podpěrné tyče do ot-
voru.
Uvolněte zámek zevnitř vozidla, abyste otevřeli kapotu.
1
2
3
