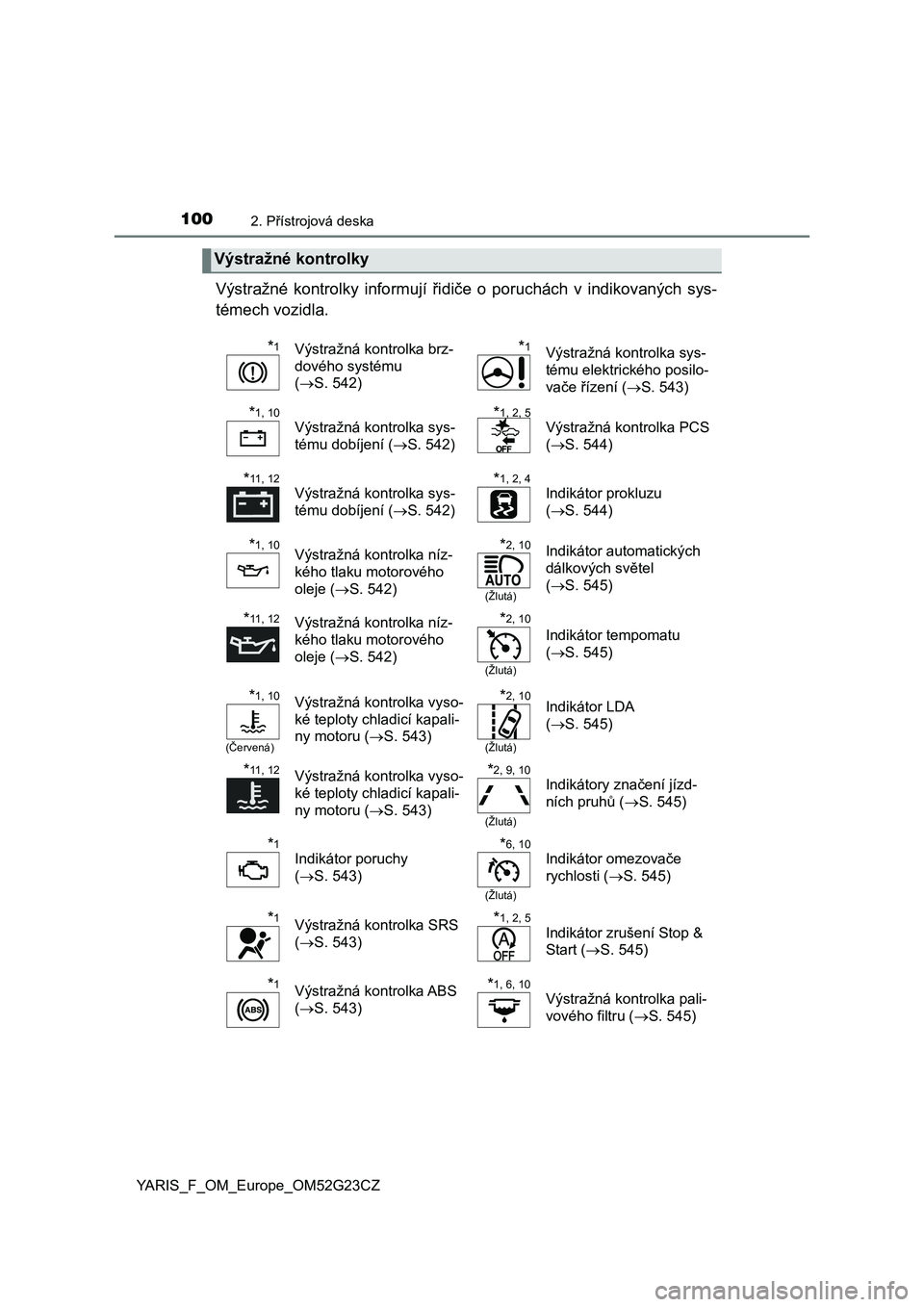

1002. Přístrojová deska
YARIS_F_OM_Europe_OM52G23CZ
Výstražné kontrolky informují řidiče o poruchách v indikovaných sys-
témech vozidla.
Výstražné kontrolky
*1Výstražná kontrolka brz-
dového systému
(S. 542)*1Výstražná kontrolka sys-
tému elektrického posilo-
vače řízení (S. 543)
*1, 10
Výstražná kontrolka sys-
tému dobíjení (S. 542)*1, 2, 5
Výstražná kontrolka PCS
(S. 544)
*11, 12
Výstražná kontrolka sys-
tému dobíjení (S. 542)*1, 2, 4
Indikátor prokluzu
(S. 544)
*1, 10Výstražná kontrolka níz-
kého tlaku motorového
oleje (S. 542)*2, 10
(Žlutá)
Indikátor automatických
dálkových světel
(S. 545)
*11, 12Výstražná kontrolka níz-
kého tlaku motorového
oleje (S. 542)*2, 10
(Žlutá)
Indikátor tempomatu
(S. 545)
*1, 10
(Červená)
Výstražná kontrolka vyso-
ké teploty chladicí kapali-
ny motoru (S. 543)*2, 10
(Žlutá)
Indikátor LDA
(S. 545)
*11, 12Výstražná kontrolka vyso-
ké teploty chladicí kapali-
ny motoru (S. 543)*2, 9, 10
(Žlutá)
Indikátory značení jízd-
ních pruhů (S. 545)
*1
Indikátor poruchy
(S. 543)*6, 10
(Žlutá)
Indikátor omezovače
rychlosti (S. 545)
*1Výstražná kontrolka SRS
(S. 543)*1, 2, 5
Indikátor zrušení Stop &
Start (S. 545)
*1Výstražná kontrolka ABS
(S. 543)*1, 6, 10
Výstražná kontrolka pali-
vového filtru (S. 545)

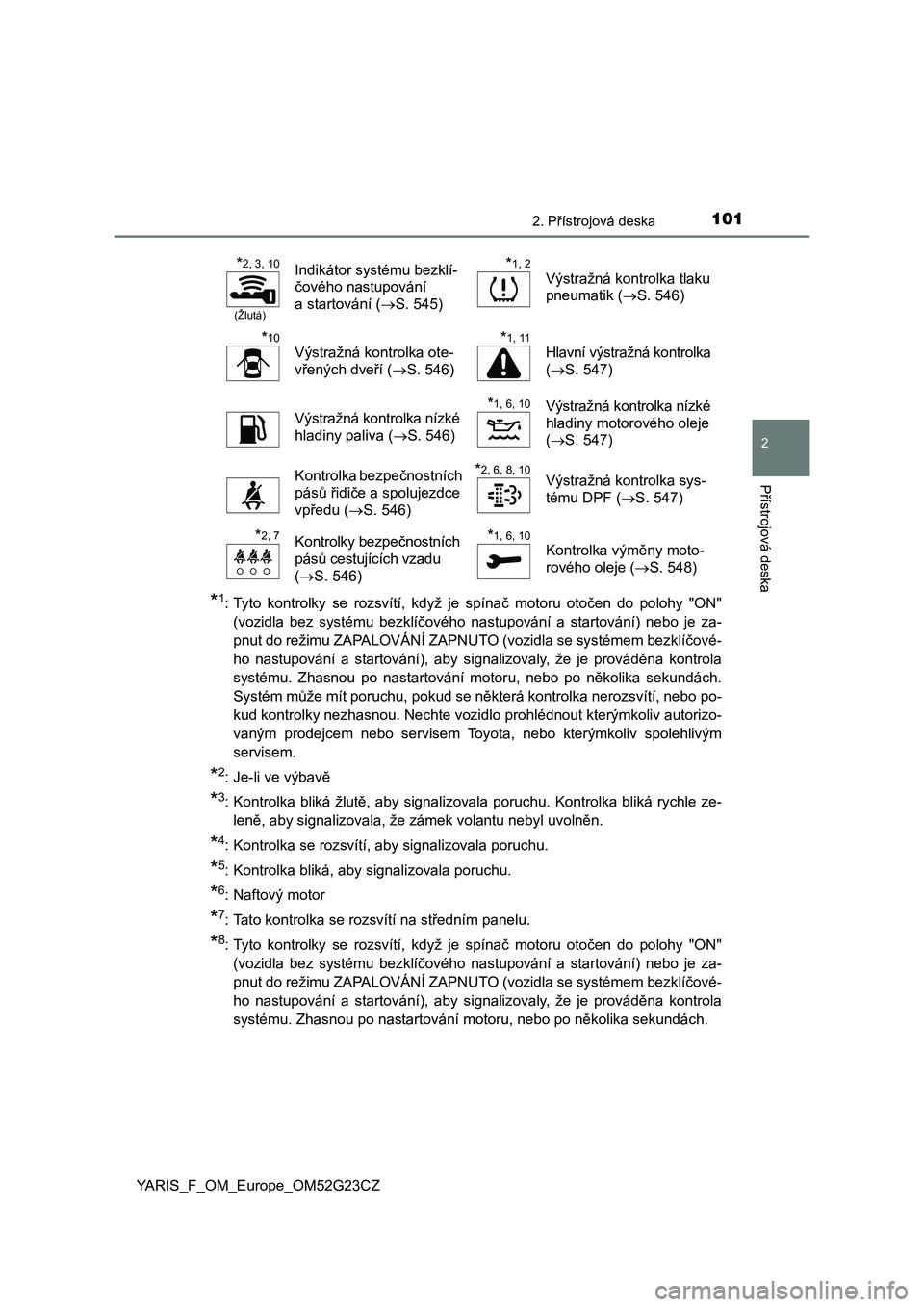

1012. Přístrojová deska
2
Přístrojová deska
YARIS_F_OM_Europe_OM52G23CZ
*1: Tyto kontrolky se rozsvítí, když je spínač motoru otočen do polohy "ON"
(vozidla bez systému bezklíčového nastupování a startování) nebo je za-
pnut do režimu ZAPALOVÁNÍ ZAPNUTO (vozidla se systémem bezklíčové-
ho nastupování a startování), aby signalizovaly, že je prováděna kontrola
systému. Zhasnou po nastartování motoru, nebo po několika sekundách.
Systém může mít poruchu, pokud se některá kontrolka nerozsvítí, nebo po-
kud kontrolky nezhasnou. Nechte vozidlo prohlédnout kterýmkoliv autorizo-
vaným prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým
servisem.
*2: Je-li ve výbavě
*3: Kontrolka bliká žlutě, aby signalizovala poruchu. Kontrolka bliká rychle ze-
leně, aby signalizovala, že zámek volantu nebyl uvolněn.
*4: Kontrolka se rozsvítí, aby signalizovala poruchu.
*5: Kontrolka bliká, aby signalizovala poruchu.
*6: Naftový motor
*7: Tato kontrolka se rozsvítí na středním panelu.
*8: Tyto kontrolky se rozsvítí, když je spínač motoru otočen do polohy "ON"
(vozidla bez systému bezklíčového nastupování a startování) nebo je za-
pnut do režimu ZAPALOVÁNÍ ZAPNUTO (vozidla se systémem bezklíčové-
ho nastupování a startování), aby signalizovaly, že je prováděna kontrola
systému. Zhasnou po nastartování motoru, nebo po několika sekundách.
*2, 3, 10
(Žlutá)
Indikátor systému bezklí-
čového nastupování
a startování (S. 545)*1, 2
Výstražná kontrolka tlaku
pneumatik (S. 546)
*10
Výstražná kontrolka ote-
vřených dveří (S. 546)*1, 11
Hlavní výstražná kontrolka
(S. 547)
Výstražná kontrolka nízké
hladiny paliva (S. 546)*1, 6, 10Výstražná kontrolka nízké
hladiny motorového oleje
(S. 547)
Kontrolka bezpečnostních
pásů řidiče a spolujezdce
vpředu (S. 546)*2, 6, 8, 10Výstražná kontrolka sys-
tému DPF (S. 547)
*2, 7Kontrolky bezpečnostních
pásů cestujících vzadu
(S. 546)*1, 6, 10
Kontrolka výměny moto-
rového oleje (S. 548)

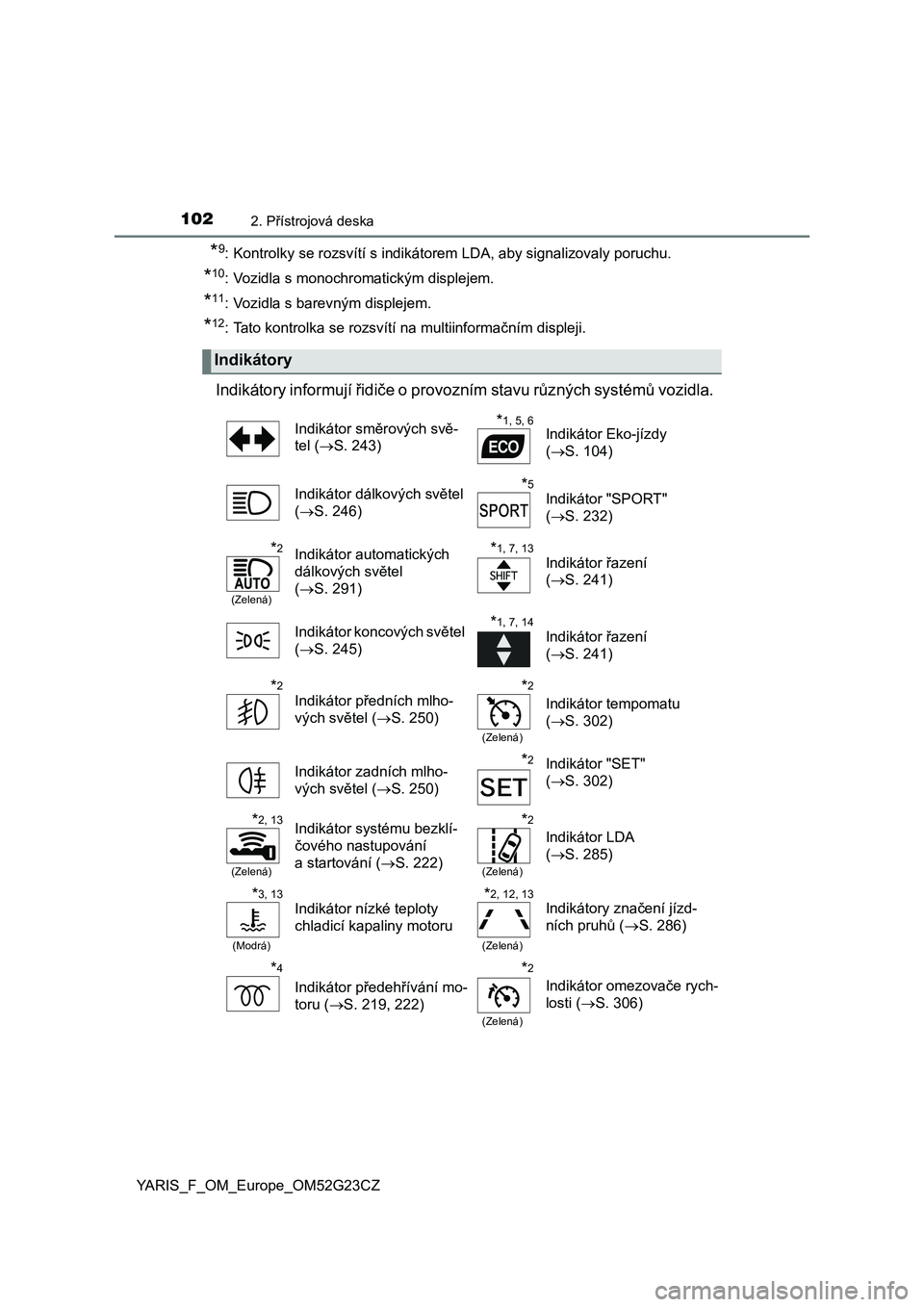

1022. Přístrojová deska
YARIS_F_OM_Europe_OM52G23CZ
*9: Kontrolky se rozsvítí s indikátorem LDA, aby signalizovaly poruchu.
*10: Vozidla s monochromatickým displejem.
*11: Vozidla s barevným displejem.
*12: Tato kontrolka se rozsvítí na multiinformačním displeji.
Indikátory informují řidiče o provozním stavu různých systémů vozidla.
Indikátory
Indikátor směrových svě-
tel (S. 243)*1, 5, 6Indikátor Eko-jízdy
(S. 104)
Indikátor dálkových světel
(S. 246)
*5
Indikátor "SPORT"
(S. 232)
*2
(Zelená)
Indikátor automatických
dálkových světel
(S. 291)*1, 7, 13
Indikátor řazení
(S. 241)
Indikátor koncových světel
(S. 245)
*1, 7, 14
Indikátor řazení
(S. 241)
*2
Indikátor předních mlho-
vých světel (S. 250)*2
(Zelená)
Indikátor tempomatu
(S. 302)
Indikátor zadních mlho-
vých světel (S. 250)
*2Indikátor "SET"
(S. 302)
*2, 13
(Zelená)
Indikátor systému bezklí-
čového nastupování
a startování (S. 222)*2
(Zelená)
Indikátor LDA
(S. 285)
*3, 13
(Modrá)
Indikátor nízké teploty
chladicí kapaliny motoru*2, 12, 13
(Zelená)
Indikátory značení jízd-
ních pruhů (S. 286)
*4
Indikátor předehřívání mo-
toru (S. 219, 222)
*2
(Zelená)
Indikátor omezovače rych-
losti (S. 306)

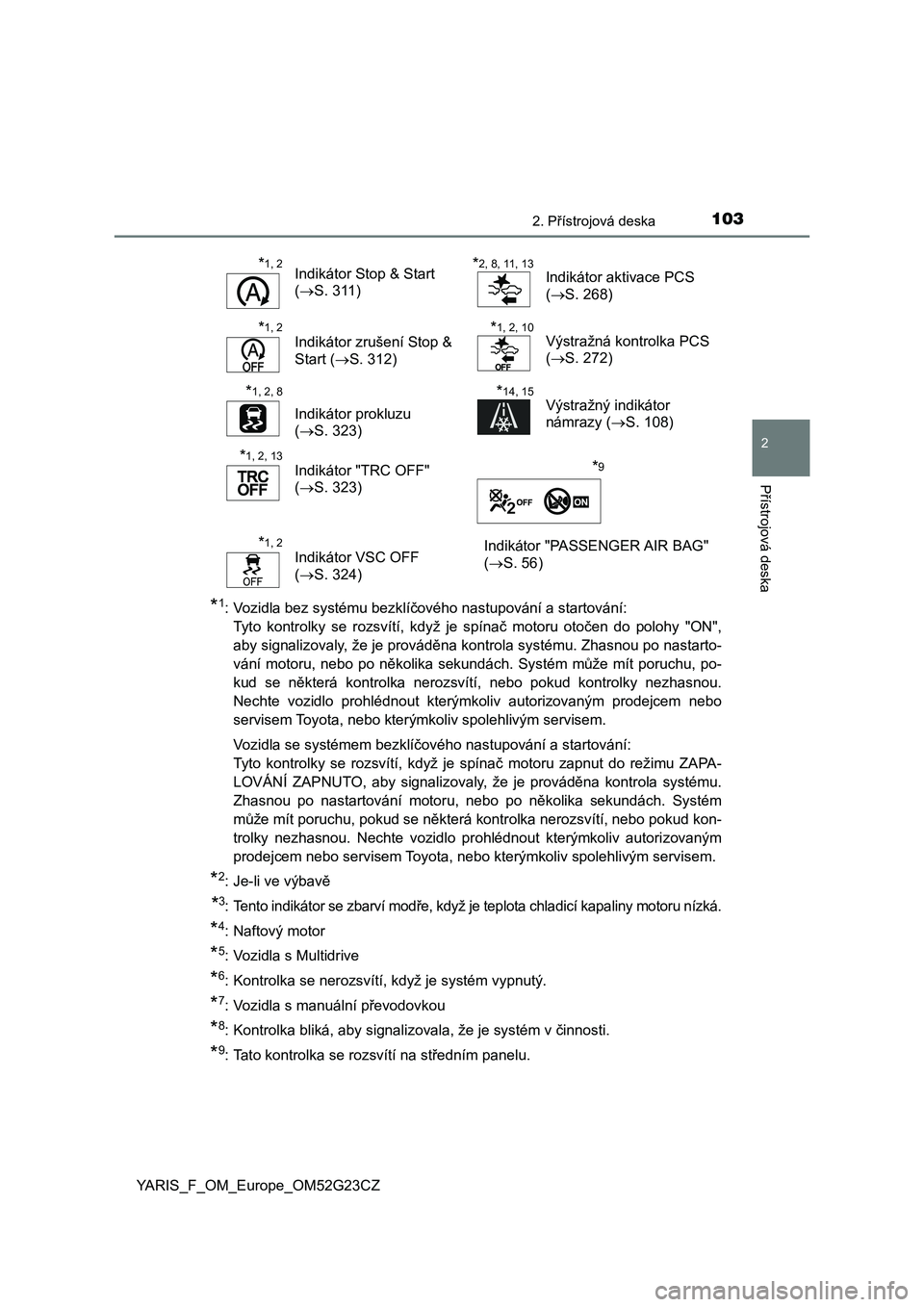

1032. Přístrojová deska
2
Přístrojová deska
YARIS_F_OM_Europe_OM52G23CZ
*1: Vozidla bez systému bezklíčového nastupování a startování:
Tyto kontrolky se rozsvítí, když je spínač motoru otočen do polohy "ON",
aby signalizovaly, že je prováděna kontrola systému. Zhasnou po nastarto-
vání motoru, nebo po několika sekundách. Systém může mít poruchu, po-
kud se některá kontrolka nerozsvítí, nebo pokud kontrolky nezhasnou.
Nechte vozidlo prohlédnout kterýmkoliv autorizovaným prodejcem nebo
servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
Vozidla se systémem bezklíčového nastupování a startování:
Tyto kontrolky se rozsvítí, když je spínač motoru zapnut do režimu ZAPA-
LOVÁNÍ ZAPNUTO, aby signalizovaly, že je prováděna kontrola systému.
Zhasnou po nastartování motoru, nebo po několika sekundách. Systém
může mít poruchu, pokud se některá kontrolka nerozsvítí, nebo pokud kon-
trolky nezhasnou. Nechte vozidlo prohlédnout kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
*2: Je-li ve výbavě
*3: Tento indikátor se zbarví modře, když je teplota chladicí kapaliny motoru nízká.
*4: Naftový motor
*5: Vozidla s Multidrive
*6: Kontrolka se nerozsvítí, když je systém vypnutý.
*7: Vozidla s manuální převodovkou
*8: Kontrolka bliká, aby signalizovala, že je systém v činnosti.
*9: Tato kontrolka se rozsvítí na středním panelu.
*1, 2Indikátor Stop & Start
(S. 311)*2, 8, 11, 13Indikátor aktivace PCS
(S. 268)
*1, 2
Indikátor zrušení Stop &
Start (S. 312)*1, 2, 10Výstražná kontrolka PCS
(S. 272)
*1, 2, 8
Indikátor prokluzu
(S. 323)
*14, 15Výstražný indikátor
námrazy (S. 108)
*1, 2, 13
Indikátor "TRC OFF"
(S. 323)*9
*1, 2
Indikátor VSC OFF
(S. 324)Indikátor "PASSENGER AIR BAG"
(S. 56)

1042. Přístrojová deska
YARIS_F_OM_Europe_OM52G23CZ
*10: Kontrolka se rozsvítí, když je systém vypnutý.
*11: Kontrolka se rozsvítí, když je změněno nastavení systému.
*12: Kontrolka bliká žlutě, aby signalizovala, že vozidlo vybočuje z jízdního pruhu.
*13: Vozidla s monochromatickým displejem.
*14: Vozidla s barevným displejem.
*15: Když je venkovní teplota přibližně 3 °C nebo nižší, indikátor bude blikat při-
bližně 10 sekund, pak zůstane svítit.
■Indikátor Eko-jízdy (vozidla s Multidrive)
Indikátor Eko-jízdy nebude fungovat za následujících podmínek:
●Řadicí páka je jinde, než v D.
●Vozidlo jede v režimu "SPORT" (S. 232).
●<002d0048000300520059004f00690047006900510003005300690047004f0052005900ea00030056005300740051004400fe0003011c0044005d00480051007400030053011c004c0003011c00440047004c00460074000300530069004600480003005900
0300270011[
●Rychlost vozidla je přibližně 130 km/h nebo vyšší. Při akceleraci šetrné k životnímu prostředí
(Eko-jízdě) se rozsvítí indikátor Eko-jízdy.
Když akcelerace překročí zónu Eko-jízdy,
nebo když je vozidlo zastaveno, indikátor
zhasne.
Dostupnost indikátoru Eko-jízdy je možno
přizpůsobit. Výchozí nastavení je Zapnuto.
(S. 115, 121)
VÝSTRAHA
■Když se nerozsvítí výstražná kontrolka bezpečnostního systému
Pokud by se kontrolky bezpečnostního systému, jako jsou výstražné kont-
rolky ABS a SRS, nerozsvítily při nastartování motoru, znamenalo by to, že
tyto systémy nejsou schopny vás ochránit při nehodě, což může mít za ná-
sledek smrtelná nebo vážná zranění. Pokud k tomu dojde, nechte vozidlo
ihned prohlédnout kterýmkoliv autorizovaným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehlivým servisem.

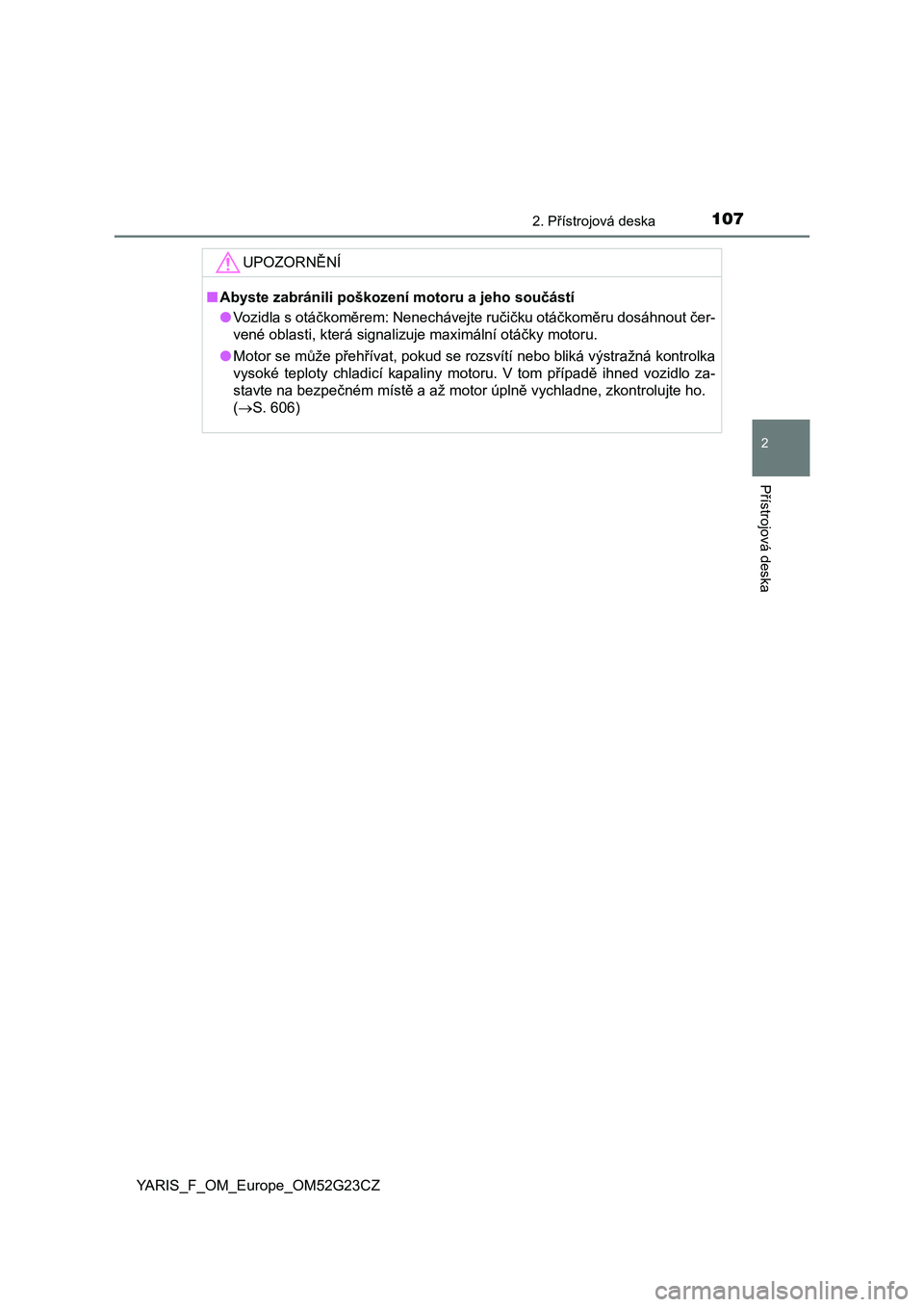

1072. Přístrojová deska
2
Přístrojová deska
YARIS_F_OM_Europe_OM52G23CZ
UPOZORNĚNÍ
■Abyste zabránili poškození motoru a jeho součástí
●Vozidla s otáčkoměrem: Nenechávejte ručičku otáčkoměru dosáhnout čer-
<0059004800510070000300520045004f004400560057004c000f0003004e005700480055006900030056004c004a00510044004f004c005d0058004d0048000300500044005b004c00500069004f00510074000300520057006900fe004e005c0003005000
5200570052005500580011[
●Motor se může přehřívat, pokud se rozsvítí nebo bliká výstražná kontrolka
vysoké teploty chladicí kapaliny motoru. V tom případě ihned vozidlo za-
stavte na bezpečném místě a až motor úplně vychladne, zkontrolujte ho.
(S. 606)

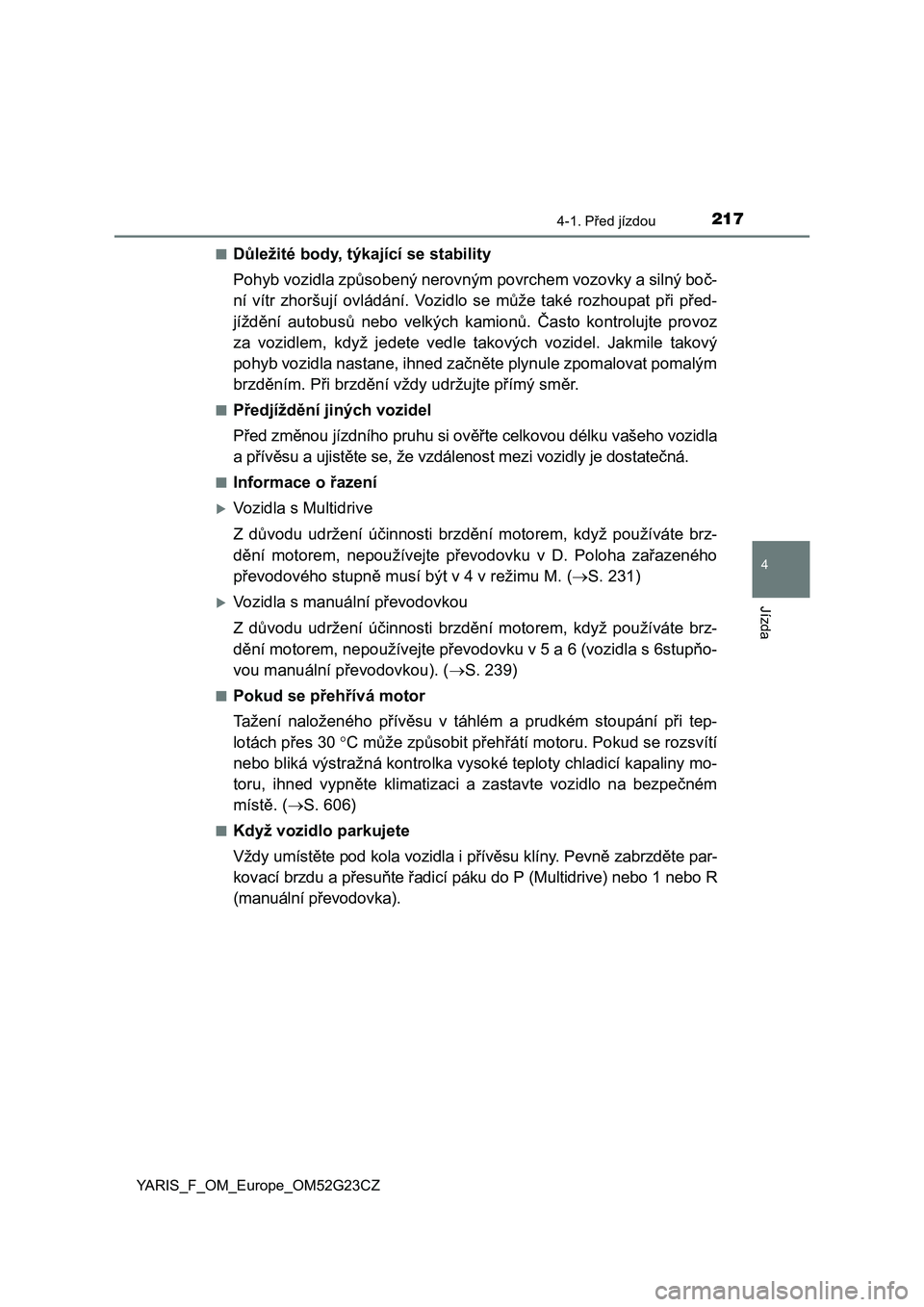

2174-1. Před jízdou
4
Jízda
YARIS_F_OM_Europe_OM52G23CZ■
Důležité body, týkající se stability
Pohyb vozidla způsobený nerovným povrchem vozovky a silný boč-
ní vítr zhoršují ovládání. Vozidlo se může také rozhoupat při před-
jíždění autobusů nebo velkých kamionů. Často kontrolujte provoz
za vozidlem, když jedete vedle takových vozidel. Jakmile takový
pohyb vozidla nastane, ihned začněte plynule zpomalovat pomalým
brzděním. Při brzdění vždy udržujte přímý směr.
■Předjíždění jiných vozidel
Před změnou jízdního pruhu si ověřte celkovou délku vašeho vozidla
a přívěsu a ujistěte se, že vzdálenost mezi vozidly je dostatečná.
■Informace o řazení
Vozidla s Multidrive
Z důvodu udržení účinnosti brzdění motorem, když používáte brz-
dění motorem, nepoužívejte převodovku v D. Poloha zařazeného
převodového stupně musí být v 4 v režimu M. (S. 231)
Vozidla s manuální převodovkou
Z důvodu udržení účinnosti brzdění motorem, když používáte brz-
dění motorem, nepoužívejte převodovku v 5 a 6 (vozidla s 6stupňo-
vou manuální převodovkou). (S. 239)
■Pokud se přehřívá motor
Tažení naloženého přívěsu v táhlém a prudkém stoupání při tep-
lotách přes 30 C může způsobit přehřátí motoru. Pokud se rozsvítí
nebo bliká výstražná kontrolka vysoké teploty chladicí kapaliny mo-
toru, ihned vypněte klimatizaci a zastavte vozidlo na bezpečném
místě. (S. 606)
■Když vozidlo parkujete
Vždy umístěte pod kola vozidla i přívěsu klíny. Pevně zabrzděte par-
kovací brzdu a přesuňte řadicí páku do P (Multidrive) nebo 1 nebo R
(manuální převodovka).

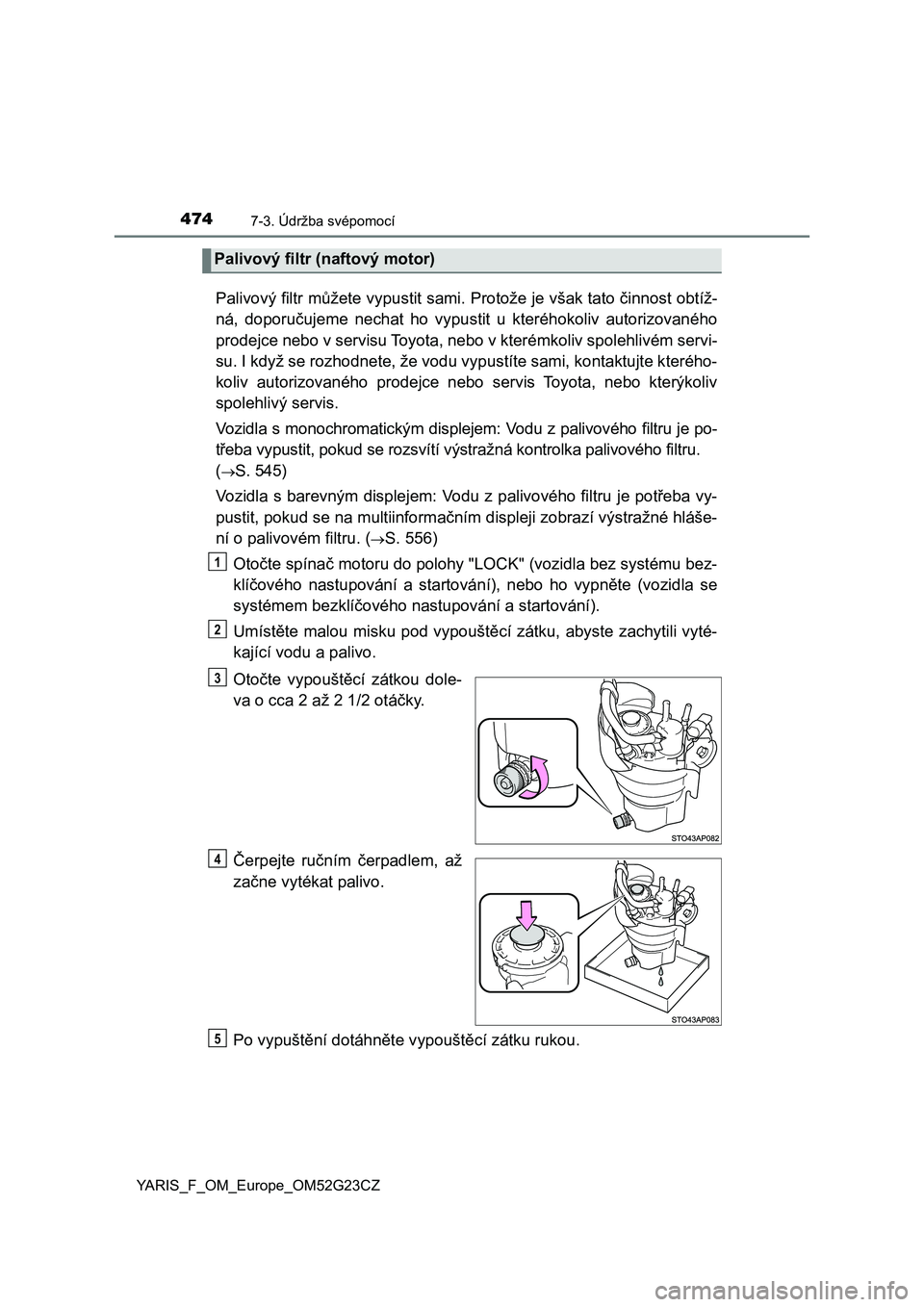

4747-3. Údržba svépomocí
YARIS_F_OM_Europe_OM52G23CZ
Palivový filtr můžete vypustit sami. Protože je však tato činnost obtíž-
ná, doporučujeme nechat ho vypustit u kteréhokoliv autorizovaného
prodejce nebo v servisu Toyota, nebo v kterémkoliv spolehlivém servi-
su. I když se rozhodnete, že vodu vypustíte sami, kontaktujte kterého-
koliv autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv
spolehlivý servis.
Vozidla s monochromatickým displejem: Vodu z palivového filtru je po-
třeba vypustit, pokud se rozsvítí výstražná kontrolka palivového filtru.
(
S. 545)
Vozidla s barevným displejem: Vodu z palivového filtru je potřeba vy-
pustit, pokud se na multiinformačním displeji zobrazí výstražné hláše-
ní o palivovém filtru. (
S. 556)
Otočte spínač motoru do polohy "LOCK" (vozidla bez systému bez-
klíčového nastupování a startování), nebo ho vypněte (vozidla se
systémem bezklíčového nastupování a startování).
Umístěte malou misku pod vypouštěcí zátku, abyste zachytili vyté-
kající vodu a palivo.
Otočte vypouštěcí zátkou dole-
va o cca 2 až 2 1/2 otáčky.
Čerpejte ručním čerpadlem, až
začne vytékat palivo.
Po vypuštění dotáhněte vypouštěcí zátku rukou.
Palivový filtr (naftový motor)
1
2
3
4
5

4787-3. Údržba svépomocí
YARIS_F_OM_Europe_OM52G23CZ■

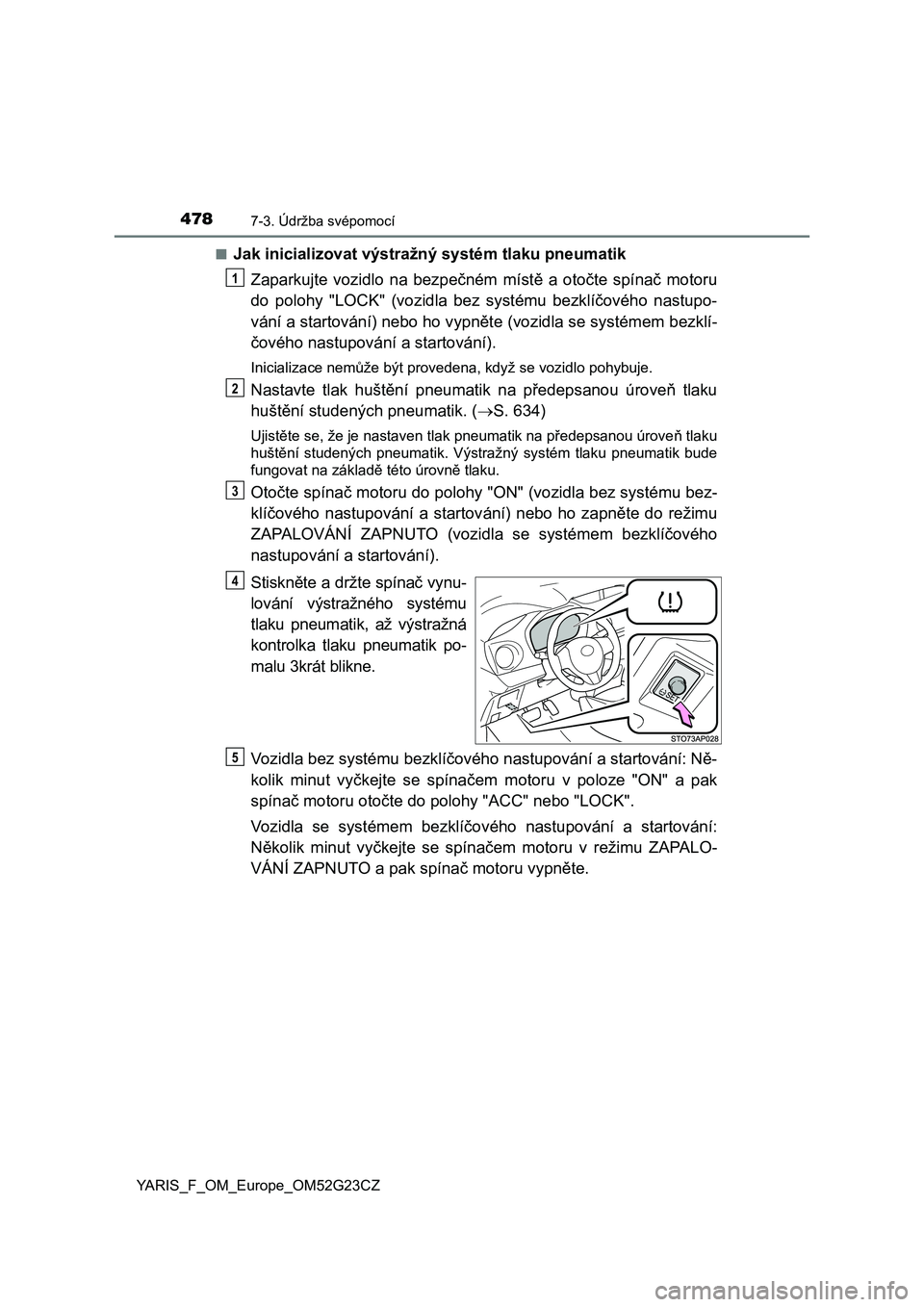

Jak inicializovat výstražný systém tlaku pneumatik
Zaparkujte vozidlo na bezpečném místě a otočte spínač motoru
do polohy "LOCK" (vozidla bez systému bezklíčového nastupo-
vání a startování) nebo ho vypněte (vozidla se systémem bezklí-
čového nastupování a startování).
<002c0051004c0046004c0044004f004c005d0044004600480003005100480050012400e500480003004500ea00570003005300550052005900480047004800510044000f0003004e0047005c00e5000300560048000300590052005d004c0047004f005200
0300530052004b005c00450058004d00480011[
Nastavte tlak huštění pneumatik na předepsanou úroveň tlaku
huštění studených pneumatik. (S. 634)
Ujistěte se, že je nastaven tlak pneumatik na předepsanou úroveň tlaku
huštění studených pneumatik. Výstražný systém tlaku pneumatik bude
fungovat na základě této úrovně tlaku.
Otočte spínač motoru do polohy "ON" (vozidla bez systému bez-
klíčového nastupování a startování) nebo ho zapněte do režimu
ZAPALOVÁNÍ ZAPNUTO (vozidla se systémem bezklíčového
nastupování a startování).
Stiskněte a držte spínač vynu-
lování výstražného systému
tlaku pneumatik, až výstražná
kontrolka tlaku pneumatik po-
malu 3krát blikne.
Vozidla bez systému bezklíčového nastupování a startování: Ně-
kolik minut vyčkejte se spínačem motoru v poloze "ON" a pak
spínač motoru otočte do polohy "ACC" nebo "LOCK".
Vozidla se systémem bezklíčového nastupování a startování:
Několik minut vyčkejte se spínačem motoru v režimu ZAPALO-
VÁNÍ ZAPNUTO a pak spínač motoru vypněte.
1
2
3
4
5

5408-2. Postupy v případě nouze
YARIS_F_OM_Europe_OM52G23CZ

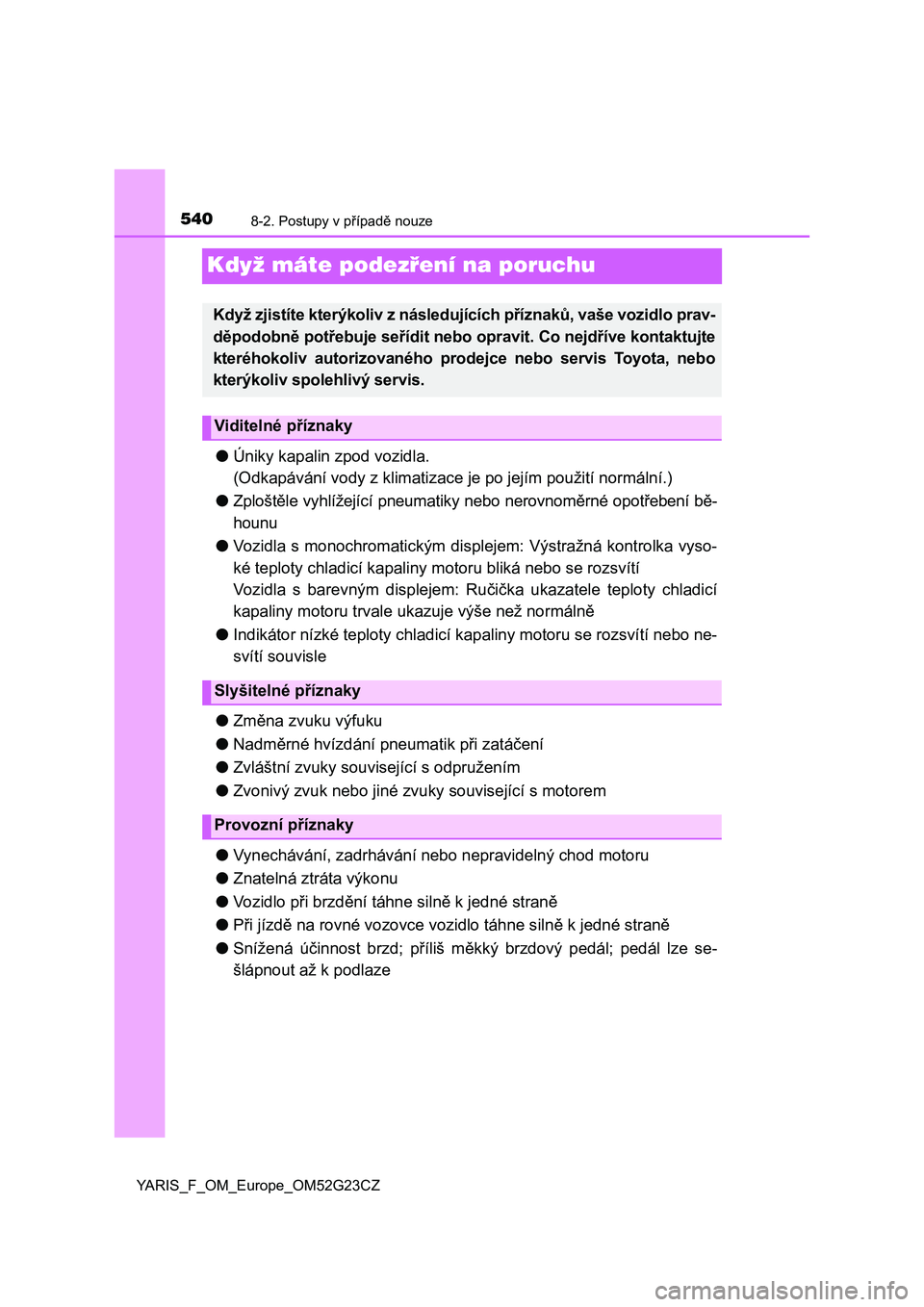

Když máte podezření na poruchu
●Úniky kapalin zpod vozidla.
(Odkapávání vody z klimatizace je po jejím použití normální.)
●Zploštěle vyhlížející pneumatiky nebo nerovnoměrné opotřebení bě-
hounu
●Vozidla s monochromatickým displejem: Výstražná kontrolka vyso-
ké teploty chladicí kapaliny motoru bliká nebo se rozsvítí
Vozidla s barevným displejem: Ručička ukazatele teploty chladicí
kapaliny motoru trvale ukazuje výše než normálně
●Indikátor nízké teploty chladicí kapaliny motoru se rozsvítí nebo ne-
svítí souvisle
●Změna zvuku výfuku
●Nadměrné hvízdání pneumatik při zatáčení
●Zvláštní zvuky související s odpružením
●Zvonivý zvuk nebo jiné zvuky související s motorem
●Vynechávání, zadrhávání nebo nepravidelný chod motoru
●Znatelná ztráta výkonu
●Vozidlo při brzdění táhne silně k jedné straně
●Při jízdě na rovné vozovce vozidlo táhne silně k jedné straně
●Snížená účinnost brzd; příliš měkký brzdový pedál; pedál lze se-
šlápnout až k podlaze
Když zjistíte kterýkoliv z následujících příznaků, vaše vozidlo prav-
děpodobně potřebuje seřídit nebo opravit. Co nejdříve kontaktujte
kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis.
Viditelné příznaky
Slyšitelné příznaky
Provozní příznaky
