13Obrazový rejstřík
YARIS_F_OM_Europe_OM52G23CZStěrače . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 252, 256
Pokyny pro zimní sezónu . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 331
Pokyny pro myčku vozidel . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 443
Dvířka palivové nádrže . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 258
Postup při tankování . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 258
Typ paliva/objem palivové nádrže . . . . . . . . . . . . . . . . . . . . . . S. 622
Pneumatiky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 475
Rozměry/tlak huštění pneumatik . . . . . . . . . . . . . . . . . . . . . . . S. 634
Zimní pneumatiky/sněhové řetězy . . . . . . . . . . . . . . . . . . . . . . S. 333
Kontrola/střídání/výstražný systém tlaku pneumatik
*3 . . . . . . S. 475
Řešení při defektu pneumatik . . . . . . . . . . . . . . . . . . . . . . . . . S. 581
Kapota . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 455
Otevírání . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 455
Motorový olej . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 623
Řešení při přehřátí . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 606
Světlomety/přední obrysová světla/
světla pro denní svícení . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 245
Přední směrová světla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 243
Přední mlhová světla
*3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 250
Boční směrová světla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 243
Zadní směrová světla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 243
Couvací světla/koncová světla (typ LED) . . . . . . . . . . . . . . S. 245
Přesunutí řadicí páky do R . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 231
Brzdová/koncová světla . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 245
Zadní mlhové světlo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 250
Osvětlení registrační značky . . . . . . . . . . . . . . . . . . . . . . . . S. 245
4
5
6
7
Žárovky venkovních světel pro jízdu
(Postup výměny: S. 509, Watty: S. 638)
*1: Vozidla se systémem bezklíčového nastupování a startování
*2: Vozidla s monochromatickým displejem
*3: Je-li ve výbavě
8
9
10
11
12
13
14
15

2524-3. Ovládání světel a stěračů
YARIS_F_OM_Europe_OM52G23CZ
Stěrač a ostřikovač čelního skla
Pro ovládání stěrače ovládejte páčku následovně.
Stěrač čelního skla s přerušovaným chodem
Vypnuto
Přerušovaný chod stěrače
čelního skla
Pomalý chod stěrače čel-
ního skla
Rychlý chod stěrače čelní-
ho skla
Jednorázový chod
Ostřik/setření
Stěrač po ostřiku ostřikovače auto-
maticky vykoná několik setření.
Ovládání páčky stěračů
1
2
3
4
5
6

2534-3. Ovládání světel a stěračů
4
Jízda
YARIS_F_OM_Europe_OM52G23CZ

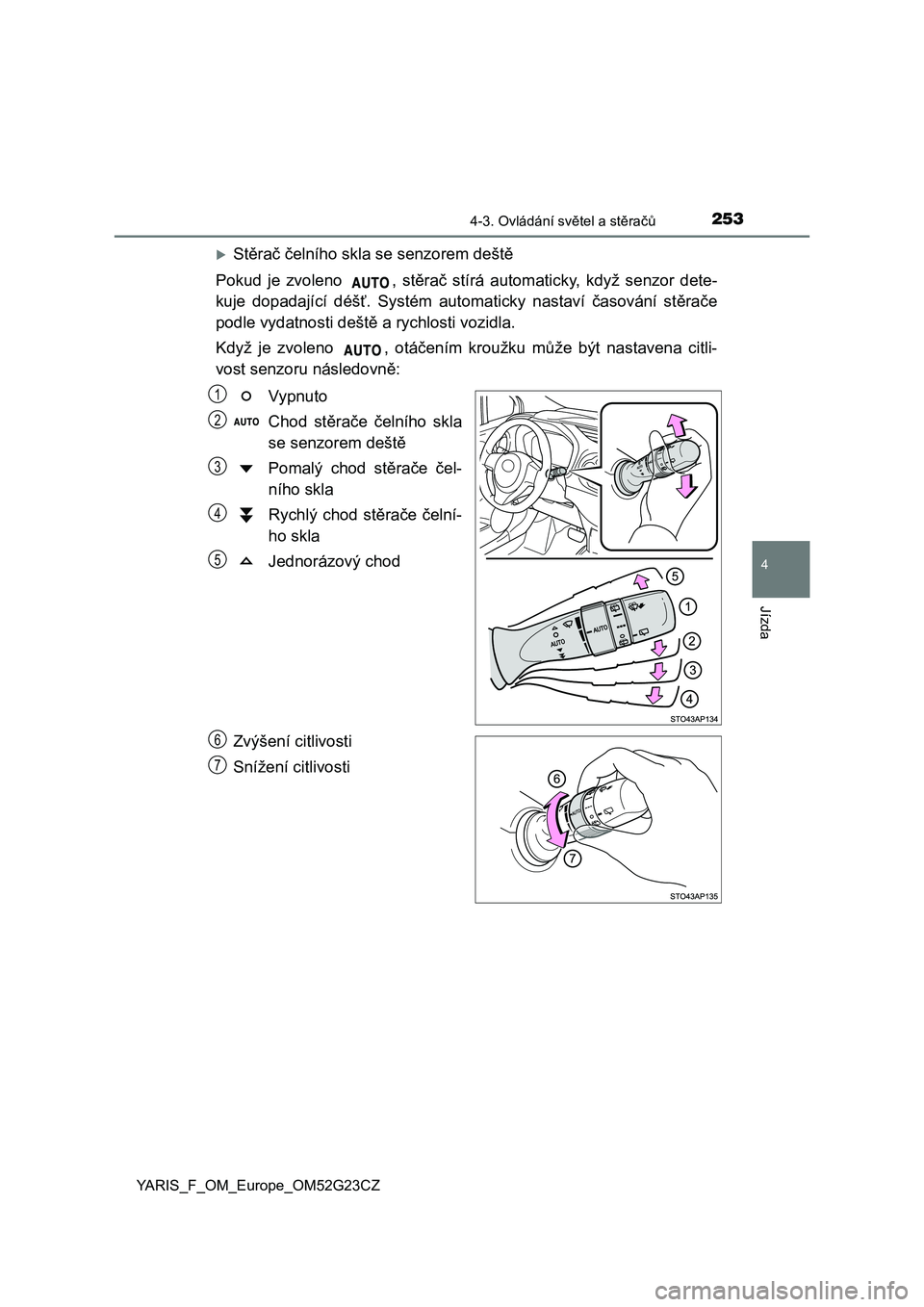

Stěrač čelního skla se senzorem deště
Pokud je zvoleno , stěrač stírá automaticky, když senzor dete-
kuje dopadající déšť. Systém automaticky nastaví časování stěrače
podle vydatnosti deště a rychlosti vozidla.
Když je zvoleno , otáčením kroužku může být nastavena citli-
vost senzoru následovně:
Vypnuto
Chod stěrače čelního skla
se senzorem deště
Pomalý chod stěrače čel-
ního skla
Rychlý chod stěrače čelní-
ho skla
Jednorázový chod
Zvýšení citlivosti
Snížení citlivosti
1
2
3
4
5
6
7

2544-3. Ovládání světel a stěračů
YARIS_F_OM_Europe_OM52G23CZ

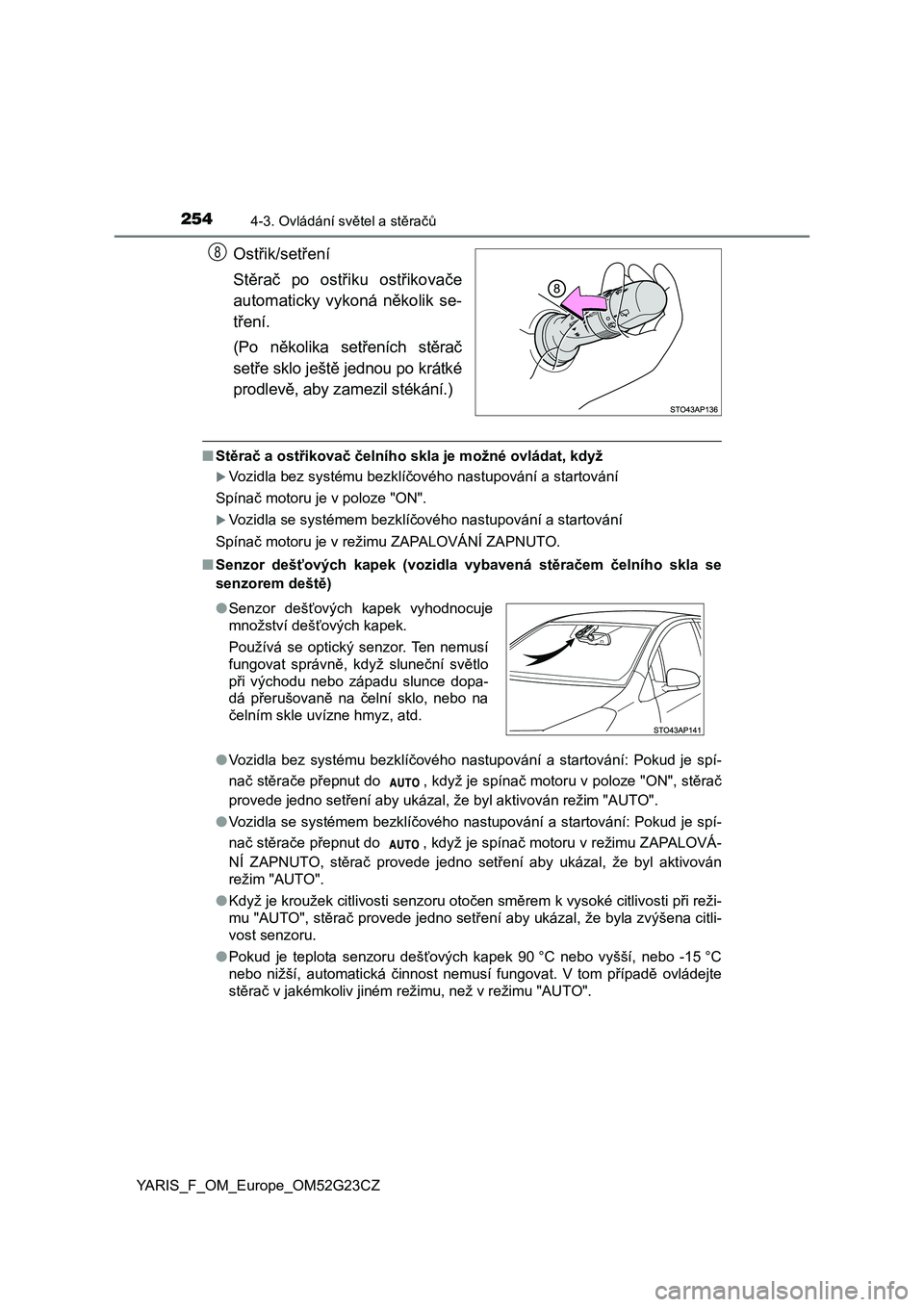

Ostřik/setření
Stěrač po ostřiku ostřikovače
automaticky vykoná několik se-
tření.
(Po několika setřeních stěrač
setře sklo ještě jednou po krátké
prodlevě, aby zamezil stékání.)
■Stěrač a ostřikovač čelního skla je možné ovládat, když
Vozidla bez systému bezklíčového nastupování a startování
Spínač motoru je v poloze "ON".
Vozidla se systémem bezklíčového nastupování a startování
Spínač motoru je v režimu ZAPALOVÁNÍ ZAPNUTO.
■Senzor dešťových kapek (vozidla vybavená stěračem čelního skla se
senzorem deště)
●Vozidla bez systému bezklíčového nastupování a startování: Pokud je spí-
nač stěrače přepnut do , když je spínač motoru v poloze "ON", stěrač
provede jedno setření aby ukázal, že byl aktivován režim "AUTO".
●Vozidla se systémem bezklíčového nastupování a startování: Pokud je spí-
nač stěrače přepnut do , když je spínač motoru v režimu ZAPALOVÁ-
NÍ ZAPNUTO, stěrač provede jedno setření aby ukázal, že byl aktivován
režim "AUTO".
●Když je kroužek citlivosti senzoru otočen směrem k vysoké citlivosti při reži-
mu "AUTO", stěrač provede jedno setření aby ukázal, že byla zvýšena citli-
vost senzoru.
●Pokud je teplota senzoru dešťových kapek 90 °C nebo vyšší, nebo -15 °C
nebo nižší, automatická činnost nemusí fungovat. V tom případě ovládejte
stěrač v jakémkoliv jiném režimu, než v režimu "AUTO".
8
●Senzor dešťových kapek vyhodnocuje
množství dešťových kapek.
Používá se optický senzor. Ten nemusí
fungovat správně, když sluneční světlo
při východu nebo západu slunce dopa-
dá přerušovaně na čelní sklo, nebo na
čelním skle uvízne hmyz, atd.

2554-3. Ovládání světel a stěračů
4
Jízda

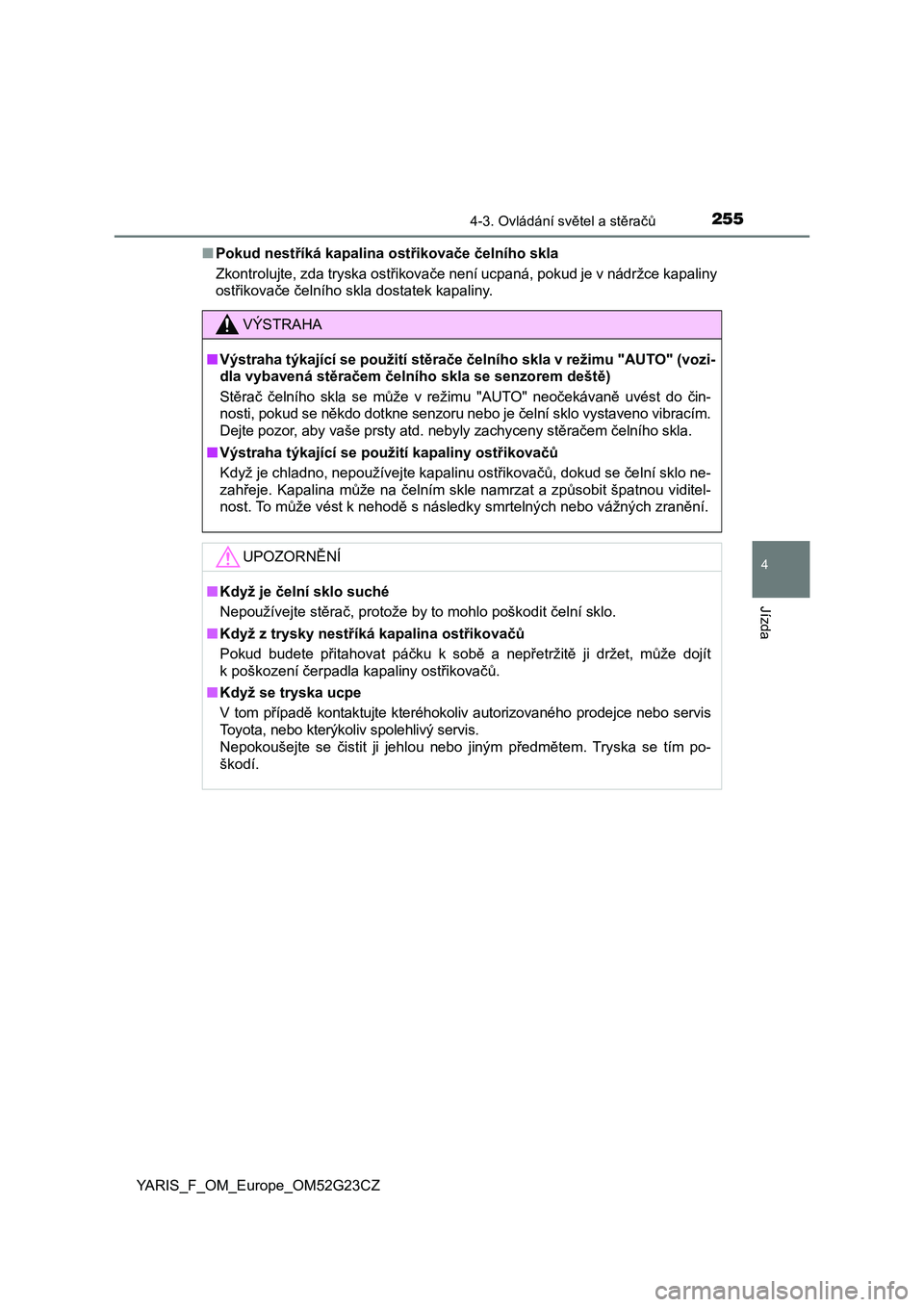

YARIS_F_OM_Europe_OM52G23CZ■Pokud nestříká kapalina ostřikovače čelního skla
Zkontrolujte, zda tryska ostřikovače není ucpaná, pokud je v nádržce kapaliny
ostřikovače čelního skla dostatek kapaliny.
VÝSTRAHA
■Výstraha týkající se použití stěrače čelního skla v režimu "AUTO" (vozi-
dla vybavená stěračem čelního skla se senzorem deště)
Stěrač čelního skla se může v režimu "AUTO" neočekávaně uvést do čin-
nosti, pokud se někdo dotkne senzoru nebo je čelní sklo vystaveno vibracím.
Dejte pozor, aby vaše prsty atd. nebyly zachyceny stěračem čelního skla.
■Výstraha týkající se použití kapaliny ostřikovačů
Když je chladno, nepoužívejte kapalinu ostřikovačů, dokud se čelní sklo ne-
zahřeje. Kapalina může na čelním skle namrzat a způsobit špatnou viditel-
nost. To může vést k nehodě s následky smrtelných nebo vážných zranění.
UPOZORNĚNÍ
■Když je čelní sklo suché
Nepoužívejte stěrač, protože by to mohlo poškodit čelní sklo.
■Když z trysky nestříká kapalina ostřikovačů
Pokud budete přitahovat páčku k sobě a nepřetržitě ji držet, může dojít
k poškození čerpadla kapaliny ostřikovačů.
■Když se tryska ucpe
V tom případě kontaktujte kteréhokoliv autorizovaného prodejce nebo servis
Toyota, nebo kterýkoliv spolehlivý servis.
Nepokoušejte se čistit ji jehlou nebo jiným předmětem. Tryska se tím po-
škodí.

2564-3. Ovládání světel a stěračů
YARIS_F_OM_Europe_OM52G23CZ

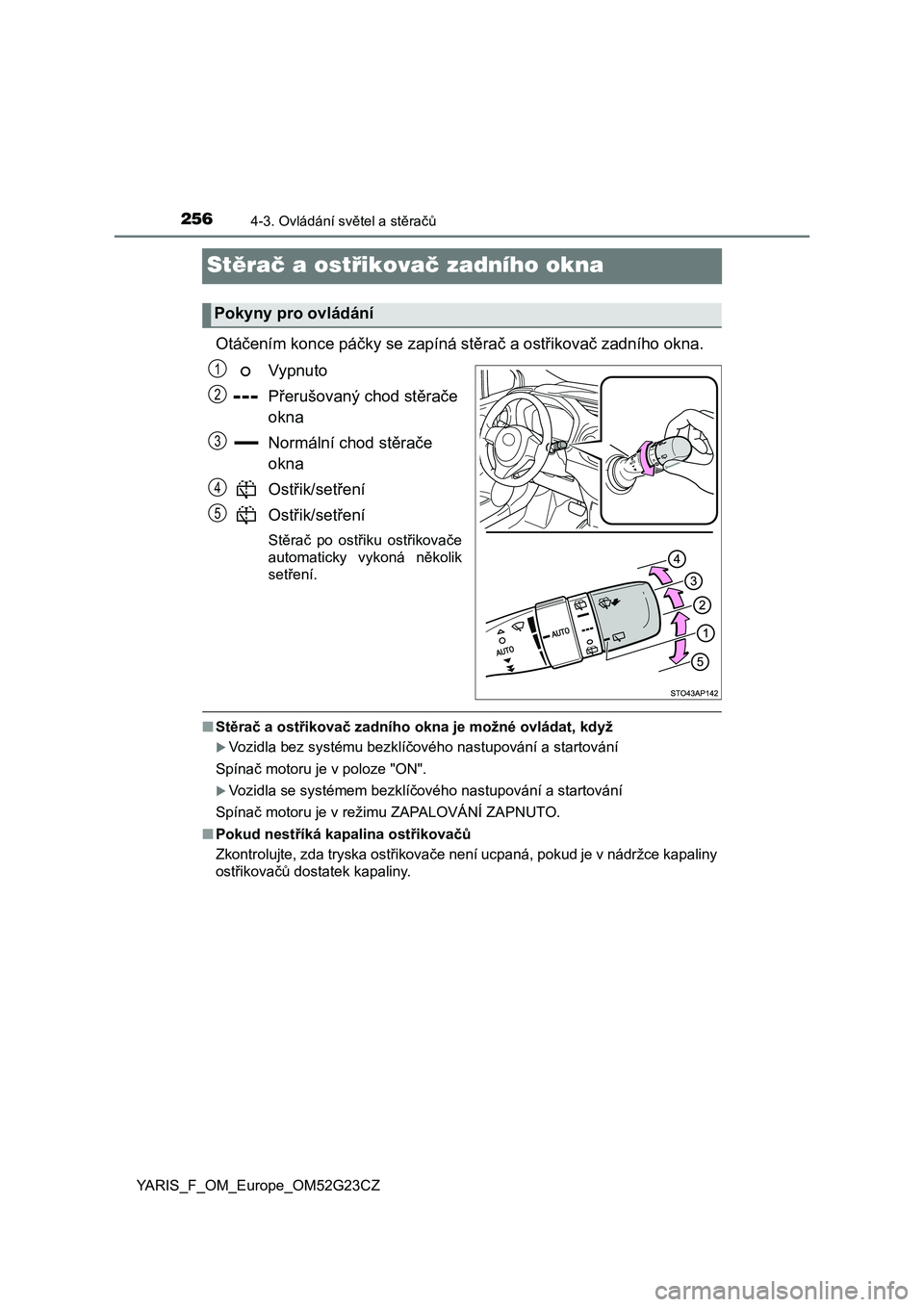

Stěrač a ostřikovač zadního okna
Otáčením konce páčky se zapíná stěrač a ostřikovač zadního okna.
Vypnuto
Přerušovaný chod stěrače
okna
Normální chod stěrače
okna
Ostřik/setření
Ostřik/setření
Stěrač po ostřiku ostřikovače
automaticky vykoná několik
setření.
■<00360057010c0055004400fe000300440003005200560057011c004c004e00520059004400fe0003005d0044004700510074004b005200030052004e005100440003004d004800030050005200e500510070000300520059004f0069004700440057000f00
03004e0047005c00e5[
Vozidla bez systému bezklíčového nastupování a startování
Spínač motoru je v poloze "ON".
Vozidla se systémem bezklíčového nastupování a startování
Spínač motoru je v režimu ZAPALOVÁNÍ ZAPNUTO.
■Pokud nestříká kapalina ostřikovačů
Zkontrolujte, zda tryska ostřikovače není ucpaná, pokud je v nádržce kapaliny
ostřikovačů dostatek kapaliny.
Pokyny pro ovládání
1
2
3
4
5

2664-5. Toyota Safety Sense
YARIS_F_OM_Europe_OM52G23CZ

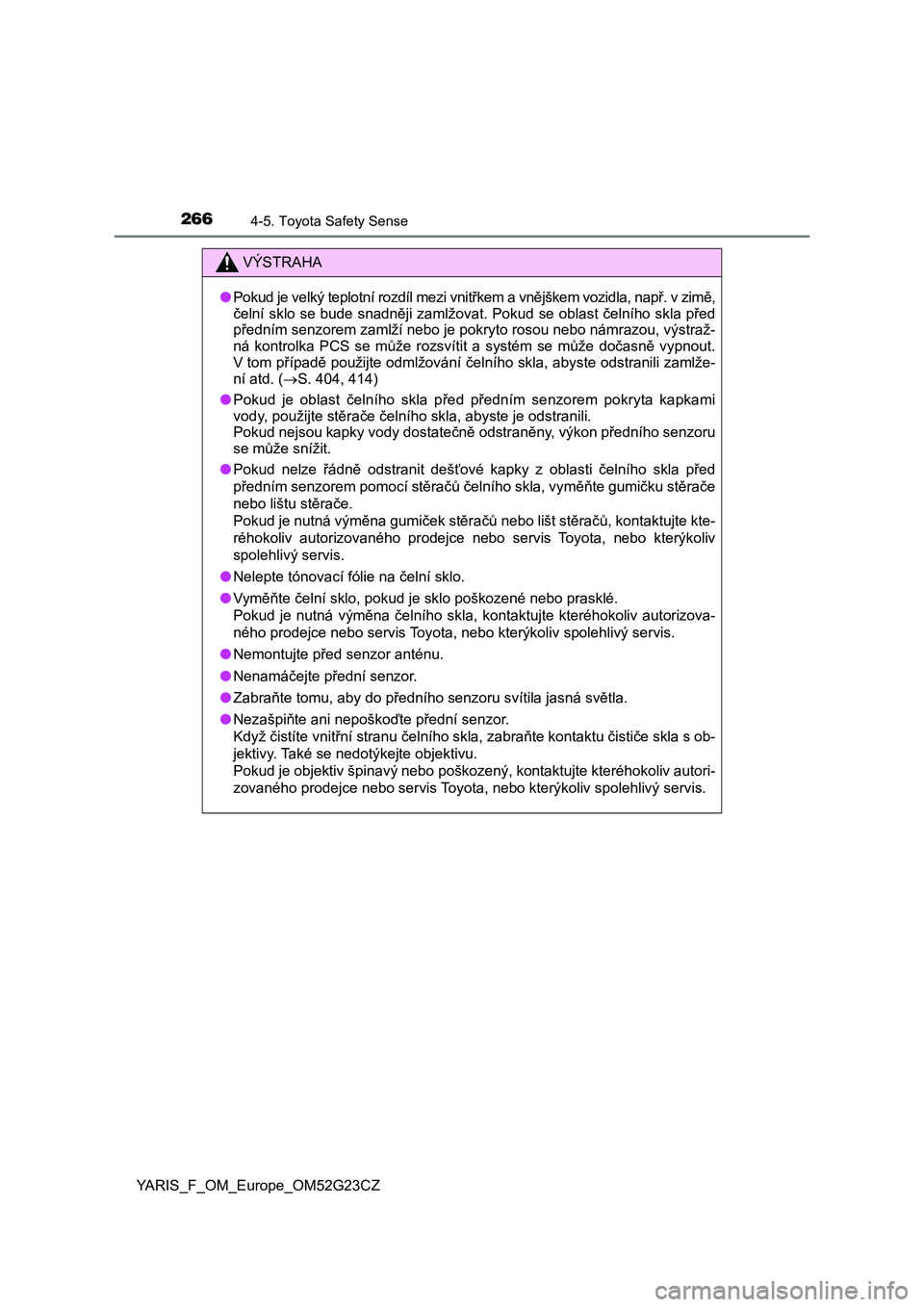

VÝSTRAHA
●Pokud je velký teplotní rozdíl mezi vnitřkem a vnějškem vozidla, např. v zimě,
čelní sklo se bude snadněji zamlžovat. Pokud se oblast čelního skla před
předním senzorem zamlží nebo je pokryto rosou nebo námrazou, výstraž-
ná kontrolka PCS se může rozsvítit a systém se může dočasně vypnout.
V tom případě použijte odmlžování čelního skla, abyste odstranili zamlže-
ní atd. (S. 404, 414)
●Pokud je oblast čelního skla před předním senzorem pokryta kapkami
vody, použijte stěrače čelního skla, abyste je odstranili.
Pokud nejsou kapky vody dostatečně odstraněny, výkon předního senzoru
se může snížit.
●Pokud nelze řádně odstranit dešťové kapky z oblasti čelního skla před
předním senzorem pomocí stěračů čelního skla, vyměňte gumičku stěrače
nebo lištu stěrače.
Pokud je nutná výměna gumiček stěračů nebo lišt stěračů, kontaktujte kte-
réhokoliv autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv
spolehlivý servis.
●Nelepte tónovací fólie na čelní sklo.
●Vyměňte čelní sklo, pokud je sklo poškozené nebo prasklé.
Pokud je nutná výměna čelního skla, kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
●Nemontujte před senzor anténu.
●Nenamáčejte přední senzor.
●<003d004400450055004401160057004800030057005200500058000f000300440045005c00030047005200030053011c0048004700510074004b00520003005600480051005d00520055005800030056005900740057004c004f00440003004d0044005600
510069000300560059010c0057004f00440011[
●Nezašpiňte ani nepoškoďte přední senzor.
Když čistíte vnitřní stranu čelního skla, zabraňte kontaktu čističe skla s ob-
jektivy. Také se nedotýkejte objektivu.
Pokud je objektiv špinavý nebo poškozený, kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.

2824-5. Toyota Safety Sense
YARIS_F_OM_Europe_OM52G23CZ
• Pokud jsou kola vychýlena
• Pokud lišta stěrače blokuje přední senzor
• Vozidlo se kymácí
• Vozidlo jezdí extrémně vysokými rychlostmi
• Když jedete na silnicích s ostrými zatáčkami nebo s nerovnými povrchy
• Když vozidlo před vámi špatně odráží laser
●V některých následujících situacích nemusí být dosaženo dostatečné brzd-
né síly, což brání správné činnosti systému:
• Pokud brzdové funkce nemohou fungovat v jejich plném rozsahu, např., když
jsou brzdové součásti extrémně chladné, extrémně horké nebo mokré
• Pokud není vozidlo řádně udržováno (brzdy nebo pneumatiky jsou nadměrně
opotřebované, nesprávný tlak huštění pneumatik atd.)
• Když vozidlo jede po štěrkové silnicí nebo jiném kluzkém povrchu
• Když je přední část vozidla zvednuta
nebo snížena
• Když je senzor vychýlen z důvodu sil-
ného nárazu do senzoru atd.

4437-1. Údržba a péče
7
Údržba a péče
YARIS_F_OM_Europe_OM52G23CZ■Litá kola (jsou-li ve výbavě)
●Odstraňte veškeré nečistoty použitím neutrálního čisticího prostředku. Ne-
používejte hrubé kartáče nebo abrazivní čističe. Nepoužívejte silné nebo
hrubé chemické čističe.
Používejte stejný jemný čisticí prostředek a vosk, jaký používáte na lak.
●Nepoužívejte čisticí prostředek na kola, když jsou horká, např. po jízdě na
dlouhou vzdálenost v horkém počasí.
●Čisticí prostředek opláchněte z kol ihned po jeho použití.
●Abyste ochránili lesk kol, zabraňte přímému kontaktu s horkou vodu, např.
při parním čistění.
■Nárazníky
Nedrhněte je abrazivními čističi.
VÝSTRAHA
■Když čistíte čelní sklo (vozidla se stěračem čelního skla se senzorem
deště)
• Když se dotknete rukou horní části čelního skla, kde je umístěn senzor
dešťových kapek
• Když držíte mokrý hadr nebo podobný předmět blízko senzoru dešťo-
vých kapek
• Pokud něco udeří do čelního skla
• Pokud se přímo dotknete tělesa senzoru dešťových kapek nebo něco
udeří do senzoru dešťových kapek
●Oblast instalace předního senzoru na čelním skle:S. 267
■Když vozidlo umýváte
Nepoužívejte vodu na vnitřek motorového prostoru. To by mohlo způsobit
poruchu elektrických součástí atd., nebo požár.
■Pokyny týkající se výfukového potrubí
Výfukové plyny způsobí, že výfukové potrubí je velmi horké.
Když umýváte vozidlo, buďte opatrní, abyste se nedotkli potrubí, dokud do-
statečně nevychladne, protože dotyk horkého potrubí může způsobit popá-
lení.
●Vypněte spínač stěračů.
Pokud je spínač stěračů v poloze
"AUTO", stěrač může začít v následují-
cích situacích neočekávaně stírat, může
dojít k zachycení vašich rukou nebo ji-
ným vážným zraněním, a lišta stěrače
se může poškodit.Vypnuto

4457-1. Údržba a péče
7
Údržba a péče
YARIS_F_OM_Europe_OM52G23CZ
UPOZORNĚNÍ
■Když používáte automatickou myčku vozidel (vozidla se stěračem čel-
ního skla se senzorem deště)
Nastavte spínač stěračů do vypnuté polohy.
Pokud je spínač stěračů v poloze "AUTO", stěrač může začít stírat a lišta
stěrače se může poškodit.
■Abyste zabránili poškození antény
V následujících situacích sejměte anténu:
●Když se anténa dotýká stropu garáže nebo podobných míst
●Když musíte použít kryt vozidla (plachtu), abyste vozidlo zakryli.
■Když používáte vysokotlaký čistič vozidel
Nedávejte trysku do blízkosti těsnění (gumový nebo pryskyřicový kryt), ko-
nektorů nebo následujících součástí. Součásti mohou být poškozeny, po-
kud přijdou do kontaktu s vodou pod vysokým tlakem.
• Součásti související s pohonem
• Součásti řízení
• Součásti odpružení
• Součásti brzd
