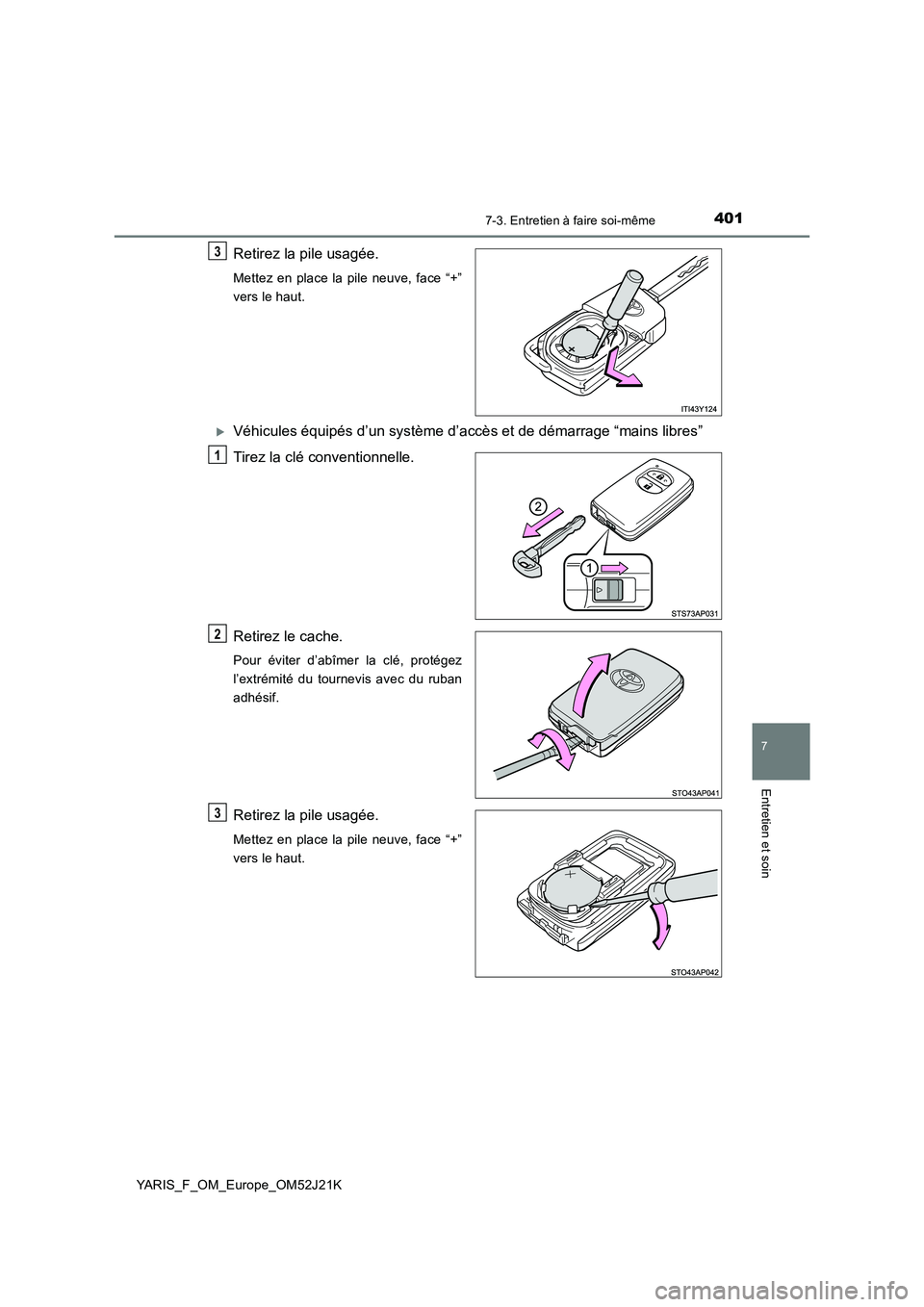

4017-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_F_OM_Europe_OM52J21K
Retirez la pile usagée.
Mettez en place la pile neuve, face “+”
vers le haut.
Véhicules équipés d’un système d’accè s et de démarrage “mains libres”
Tirez la clé conventionnelle.
Retirez le cache.
Pour éviter d’abîmer la clé, protégez
l’extrémité du tournevis avec du ruban
adhésif.
Retirez la pile usagée.
Mettez en place la pile neuve, face “+”
vers le haut.
3
1
2
3

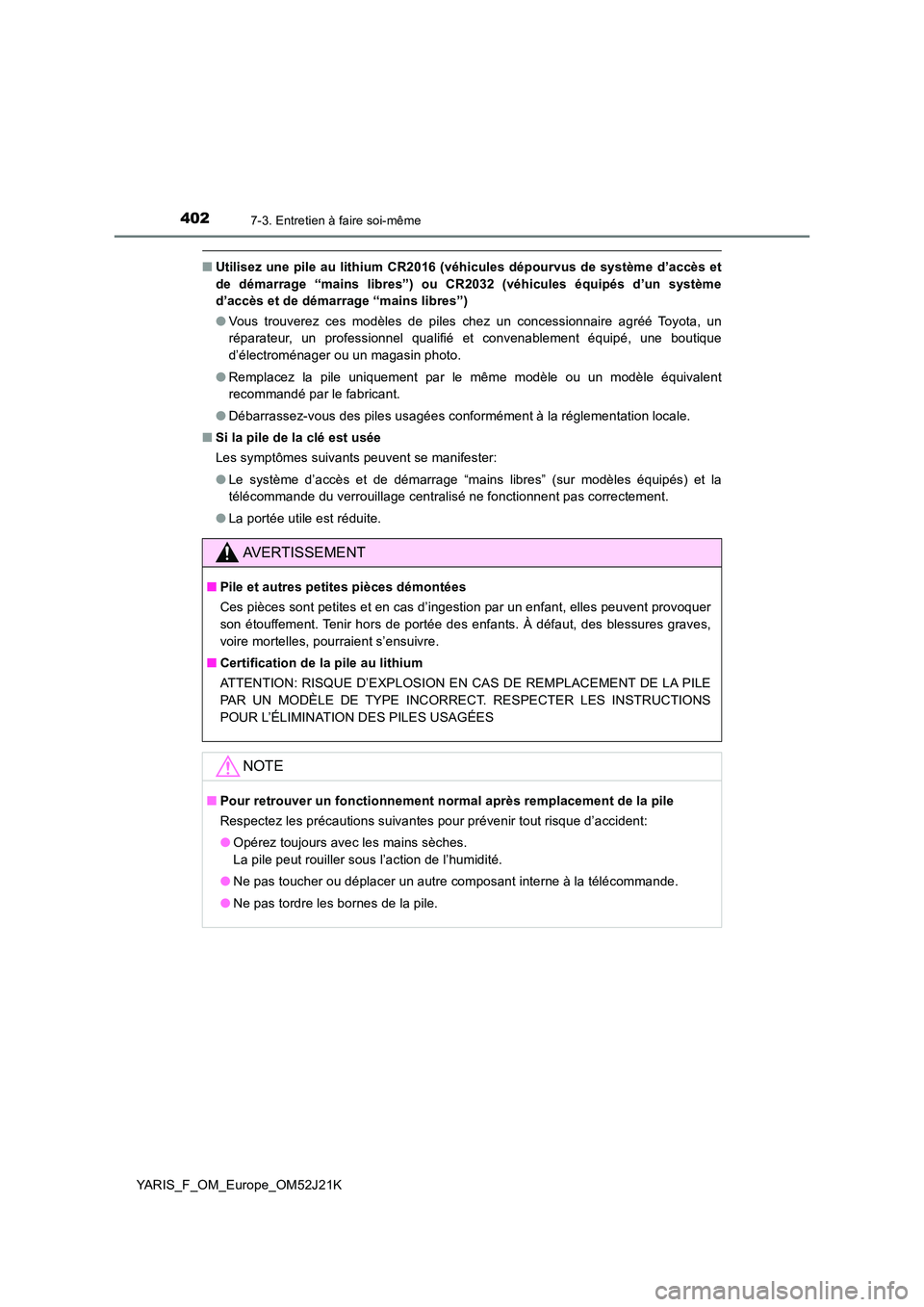

4027-3. Entretien à faire soi-même
YARIS_F_OM_Europe_OM52J21K
■Utilisez une pile au lithium CR2016 (véhicules dépourvus de système d’accès et
de démarrage “mains libres”) ou CR2032 (véhicules équipés d’un système
d’accès et de démarrage “mains libres”)
● Vous trouverez ces modèles de piles chez un concessionnaire agréé Toyota, un
réparateur, un professionnel qualifié et convenablement équipé, une boutique
d’électroménager ou un magasin photo.
● Remplacez la pile uniquement par le même modèle ou un modèle équivalent
recommandé par le fabricant.
● Débarrassez-vous des piles usagées conformément à la réglementation locale.
■ Si la pile de la clé est usée
Les symptômes suivants peuvent se manifester:
● Le système d’accès et de démarrage “mains libres” (sur modèles équipés) et la
télécommande du verrouillage centralisé ne fonctionnent pas correctement.
● La portée utile est réduite.
AVERTISSEMENT
■Pile et autres petites pièces démontées
Ces pièces sont petites et en cas d’ingestion par un enfant, elles peuvent provoquer
son étouffement. Tenir hors de portée des enfants. À défaut, des blessures graves,
voire mortelles, pourraient s’ensuivre.
■ Certification de la pile au lithium
ATTENTION: RISQUE D’EXPLOSION EN CAS DE REMPLACEMENT DE LA PILE
PAR UN MODÈLE DE TYPE INCORRECT. RESPECTER LES INSTRUCTIONS
POUR L’ÉLIMINATION DES PILES USAGÉES
NOTE
■ Pour retrouver un fonctionnement normal après remplacement de la pile
Respectez les précautions suivantes pour prévenir tout risque d’accident:
● Opérez toujours avec les mains sèches.
La pile peut rouiller sous l’action de l’humidité.
● Ne pas toucher ou déplacer un autre composant interne à la télécommande.
● Ne pas tordre les bornes de la pile.

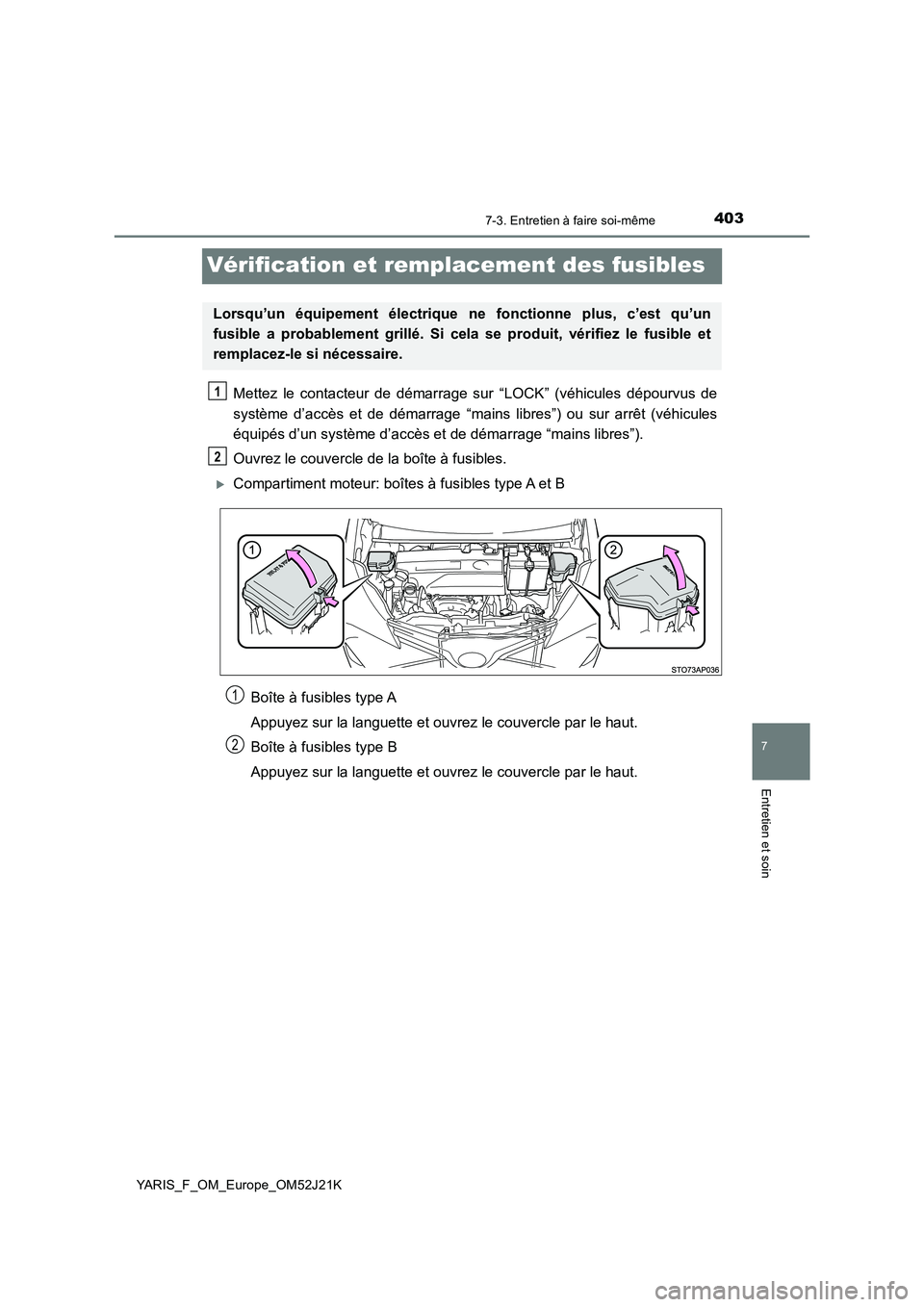

4037-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_F_OM_Europe_OM52J21K
Vérification et remplacement des fusibles
Mettez le contacteur de démarrage sur “LOCK” (véhicules dépourvus de
système d’accès et de démarrage “mains libres”) ou sur arrêt (véhicules
équipés d’un système d’accès et de démarrage “mains libres”).
Ouvrez le couvercle de la boîte à fusibles.
Compartiment moteur: boîtes à fusibles type A et B
Boîte à fusibles type A
Appuyez sur la languette et ouvrez le couvercle par le haut.
Boîte à fusibles type B
Appuyez sur la languette et ouvrez le couvercle par le haut.
Lorsqu’un équipement électrique ne fonctionne plus, c’est qu’un
fusible a probablement grillé. Si cela se produit, vérifiez le fusible et
remplacez-le si nécessaire.
1
2
1
2

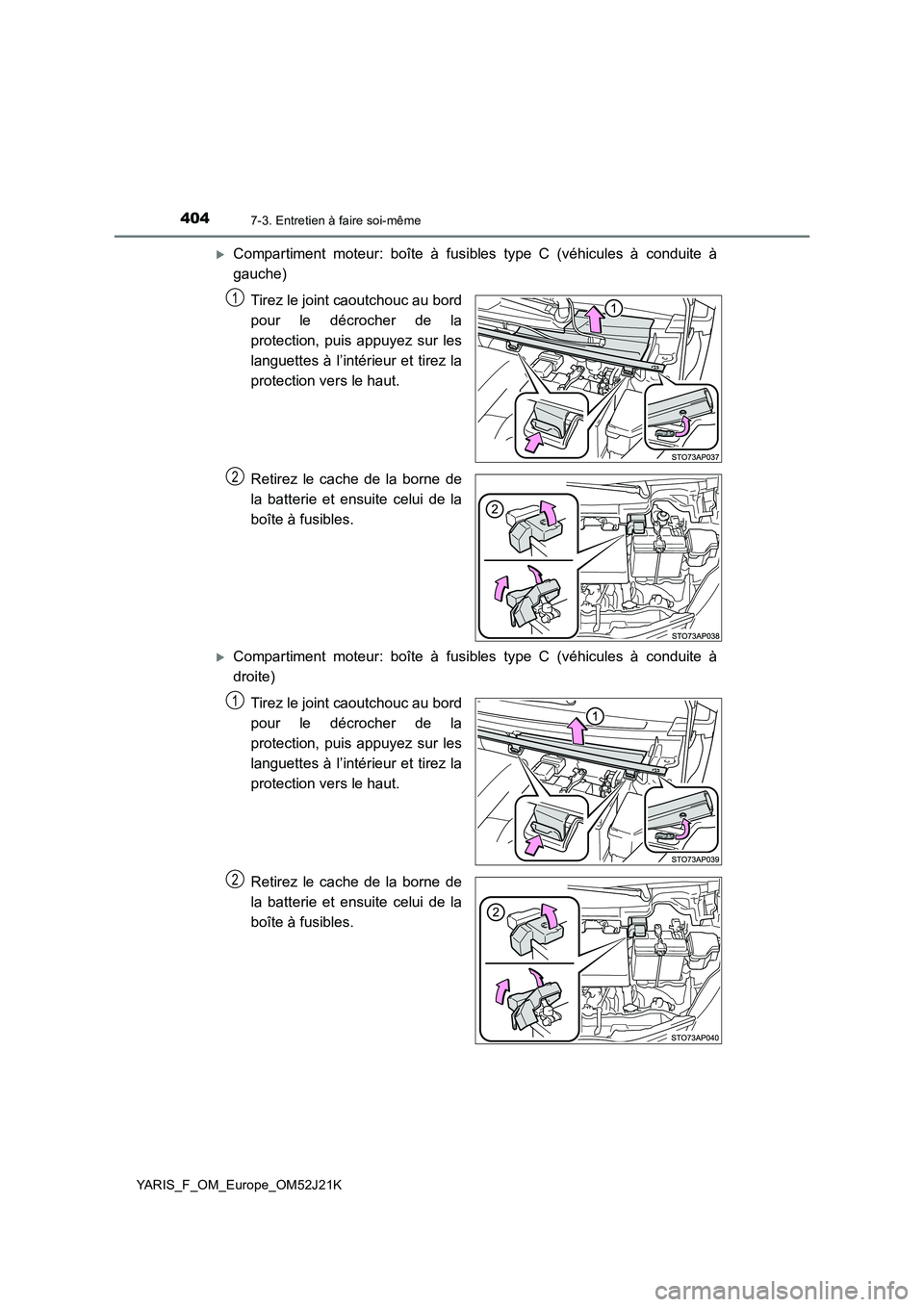

4047-3. Entretien à faire soi-même
YARIS_F_OM_Europe_OM52J21K
Compartiment moteur: boîte à fusibles type C (véhicules à conduite à
gauche)
Tirez le joint caoutchouc au bord
pour le décrocher de la
protection, puis appuyez sur les
languettes à l’intérieur et tirez la
protection vers le haut.
Retirez le cache de la borne de
la batterie et ensuite celui de la
boîte à fusibles.
Compartiment moteur: boîte à fusibles type C (véhicules à conduite à
droite)
Tirez le joint caoutchouc au bord
pour le décrocher de la
protection, puis appuyez sur les
languettes à l’intérieur et tirez la
protection vers le haut.
Retirez le cache de la borne de
la batterie et ensuite celui de la
boîte à fusibles.
1
2
1
2

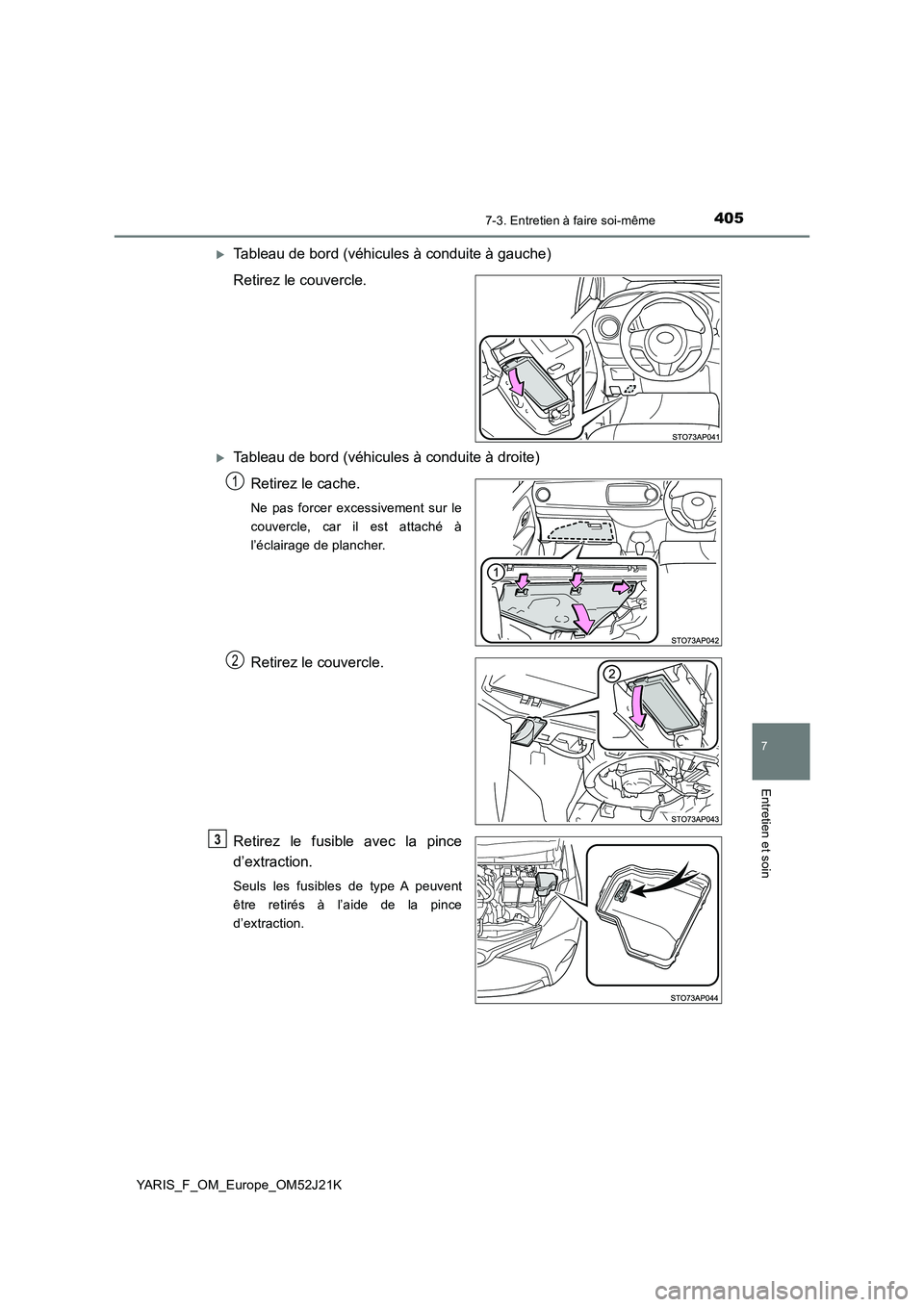

4057-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_F_OM_Europe_OM52J21K
Tableau de bord (véhicules à conduite à gauche)
Retirez le couvercle.
Tableau de bord (véhicules à conduite à droite)
Retirez le cache.
Ne pas forcer excessivement sur le
couvercle, car il est attaché à
l’éclairage de plancher.
Retirez le couvercle.
Retirez le fusible avec la pince
d’extraction.
Seuls les fusibles de type A peuvent
être retirés à l’aide de la pince
d’extraction.
1
2
3

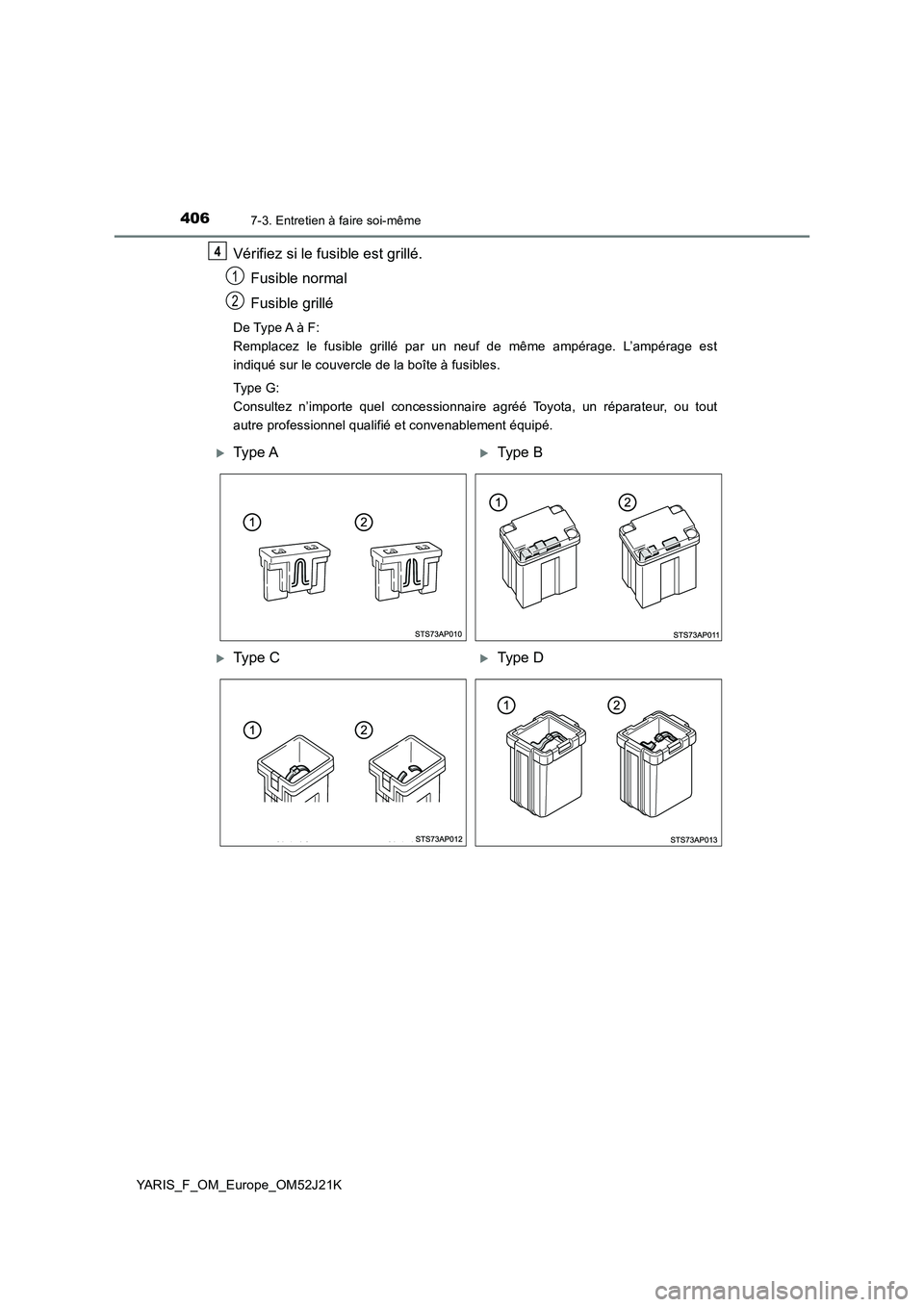

4067-3. Entretien à faire soi-même
YARIS_F_OM_Europe_OM52J21K
Vérifiez si le fusible est grillé.
Fusible normal
Fusible grillé
De Type A à F:
Remplacez le fusible grillé par un neuf de même ampérage. L’ampérage est
indiqué sur le couvercle de la boîte à fusibles.
Type G:
Consultez n’importe quel concessionnaire agréé Toyota, un réparateur, ou tout
autre professionnel qualifié et convenablement équipé.
4
1
2
Type AType B
Type CType D

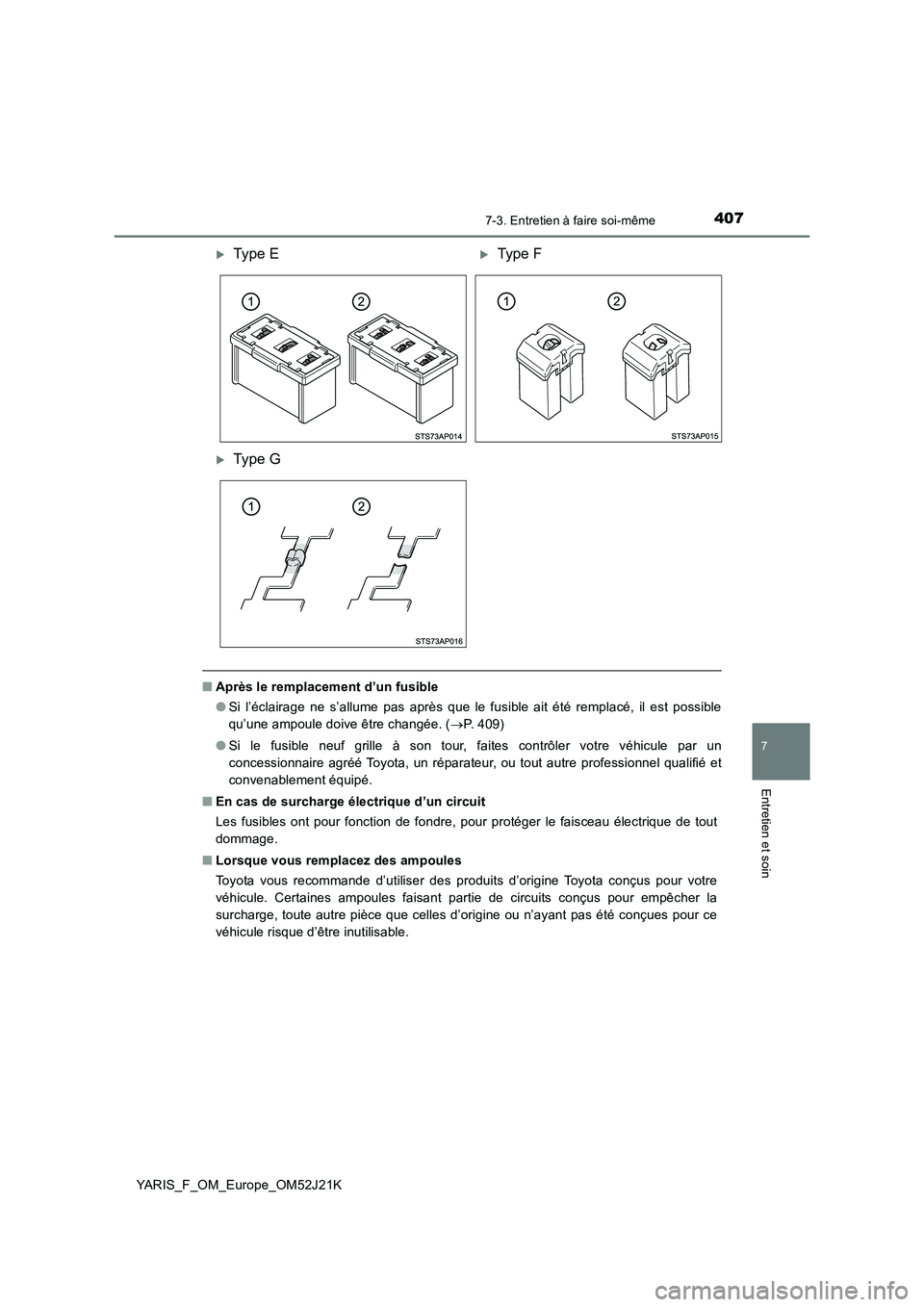

4077-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_F_OM_Europe_OM52J21K
■Après le remplacement d’un fusible
● Si l’éclairage ne s’allume pas après que le fusible ait été remplacé, il est possible
qu’une ampoule doive être changée. ( P. 409)
● Si le fusible neuf grille à son tour, faites contrôler votre véhicule par un
concessionnaire agréé Toyota, un réparateur, ou tout autre professionnel qualifié et
convenablement équipé.
■ En cas de surcharge électrique d’un circuit
Les fusibles ont pour fonction de fondre, pour protéger le faisceau électrique de tout
dommage.
■ Lorsque vous remplacez des ampoules
Toyota vous recommande d’utiliser des produits d’origine Toyota conçus pour votre
véhicule. Certaines ampoules faisant partie de circuits conçus pour empêcher la
surcharge, toute autre pièce que celles d’origine ou n’ayant pas été conçues pour ce
véhicule risque d’être inutilisable.
Type EType F
Type G

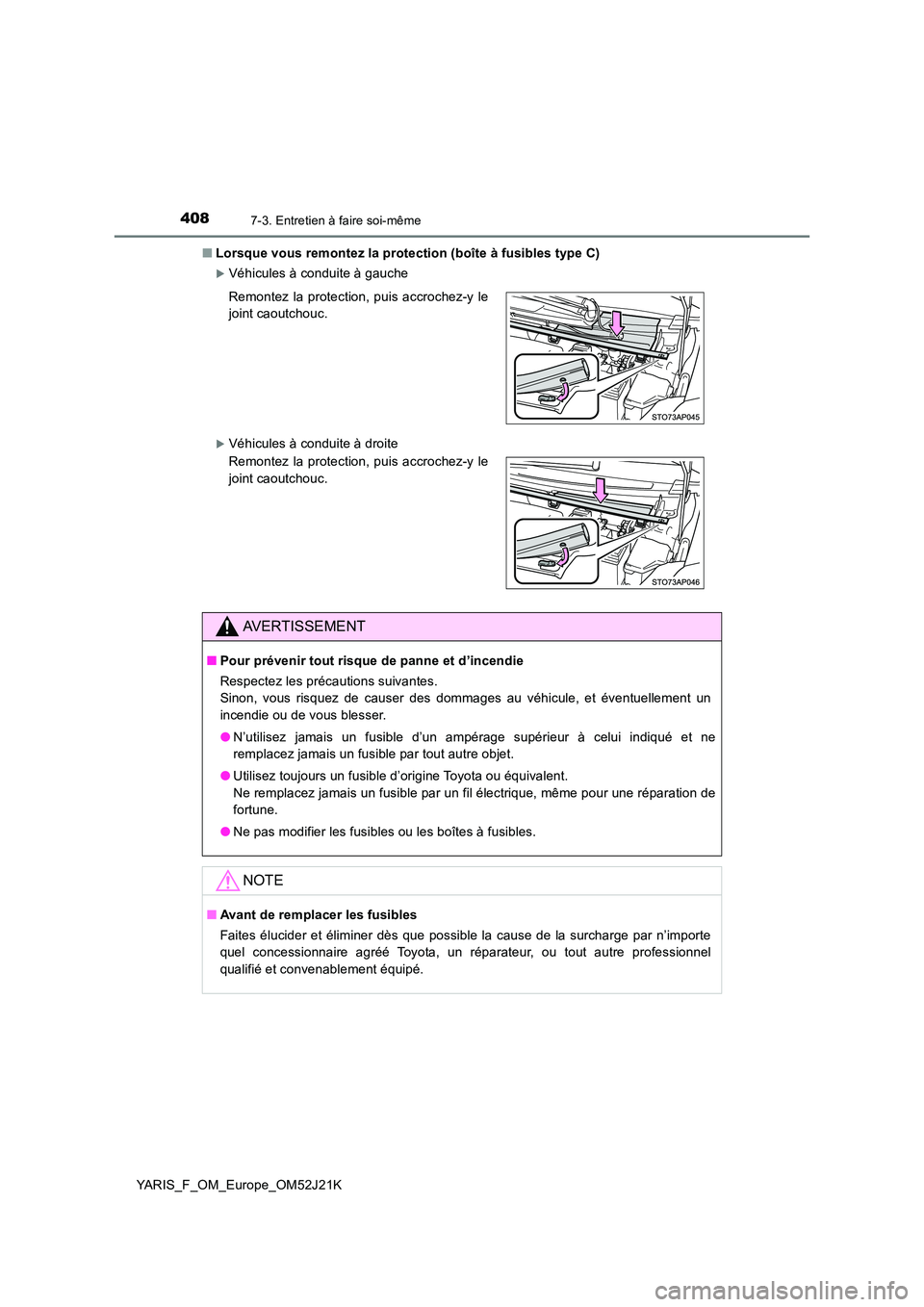

4087-3. Entretien à faire soi-même
YARIS_F_OM_Europe_OM52J21K
■ Lorsque vous remontez la protection (boîte à fusibles type C)
Véhicules à conduite à gauche
Véhicules à conduite à droite
Remontez la protection, puis accrochez-y le
joint caoutchouc.
Remontez la protection, puis accrochez-y le
joint caoutchouc.
AVERTISSEMENT
■ Pour prévenir tout risque de panne et d’incendie
Respectez les précautions suivantes.
Sinon, vous risquez de causer des dommages au véhicule, et éventuellement un
incendie ou de vous blesser.
● N’utilisez jamais un fusible d’un ampérage supérieur à celui indiqué et ne
remplacez jamais un fusible par tout autre objet.
● Utilisez toujours un fusible d’origine Toyota ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une réparation de
fortune.
● Ne pas modifier les fusibles ou les boîtes à fusibles.
NOTE
■Avant de remplacer les fusibles
Faites élucider et éliminer dès que possible la cause de la surcharge par n’importe
quel concessionnaire agréé Toyota, un réparateur, ou tout autre professionnel
qualifié et convenablement équipé.

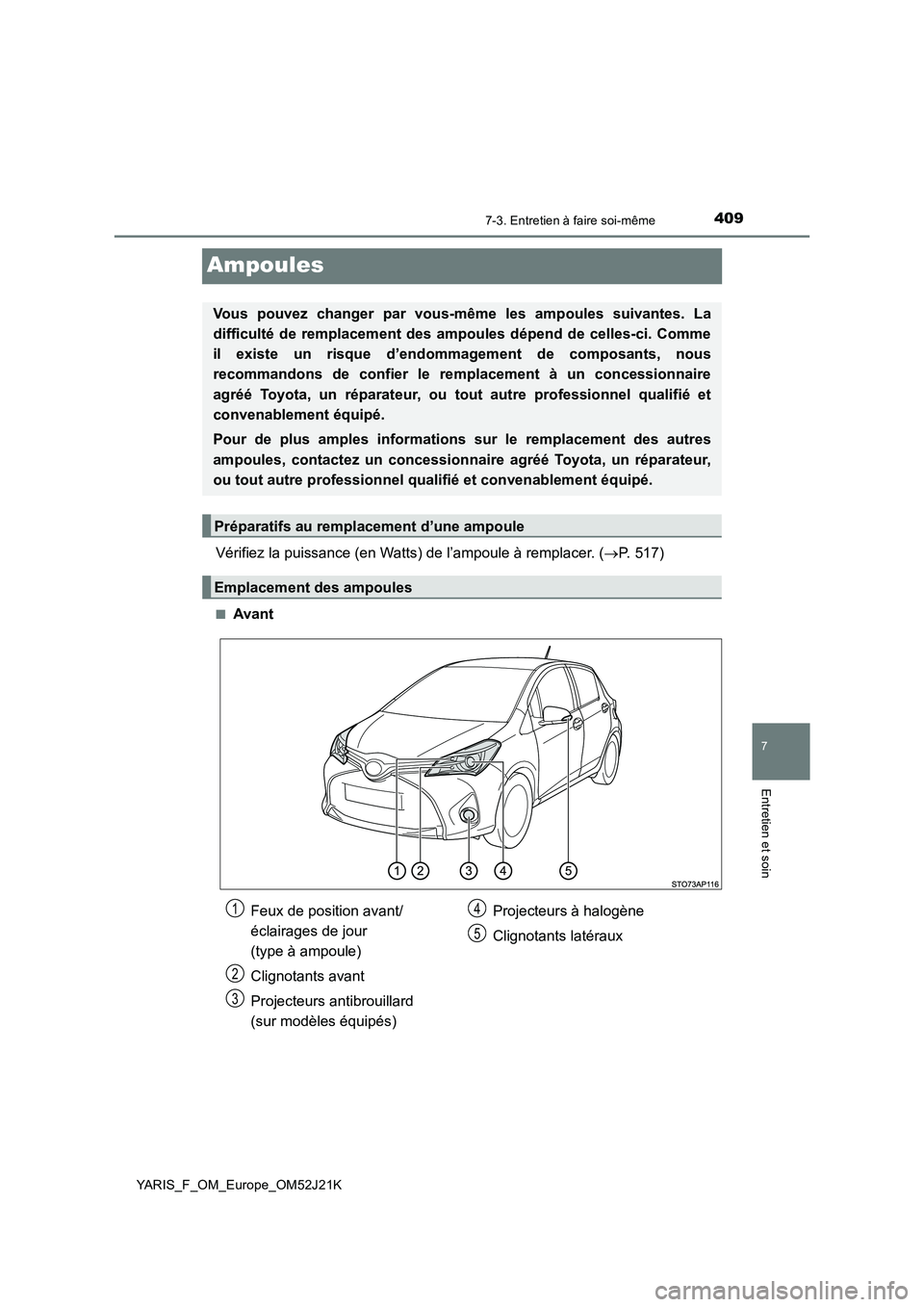

4097-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_F_OM_Europe_OM52J21K
Ampoules
Vérifiez la puissance (en Watts) de l’ampoule à remplacer. (P. 517)
■Avant
Vous pouvez changer par vous-même les ampoules suivantes. La
difficulté de remplacement des ampoules dépend de celles-ci. Comme
il existe un risque d’endommagement de composants, nous
recommandons de confier le re mplacement à un concessionnaire
agréé Toyota, un réparateur, ou tout autre professionnel qualifié et
convenablement équipé.
Pour de plus amples informations sur le remplacement des autres
ampoules, contactez un concessionnaire agréé Toyota, un réparateur,
ou tout autre professionnel qualif ié et convenablement équipé.
Préparatifs au remplacement d’une ampoule
Emplacement des ampoules
Feux de position avant/
éclairages de jour
(type à ampoule)
Clignotants avant
Projecteurs antibrouillard
(sur modèles équipés)
Projecteurs à halogène
Clignotants latéraux
1
2
3
4
5

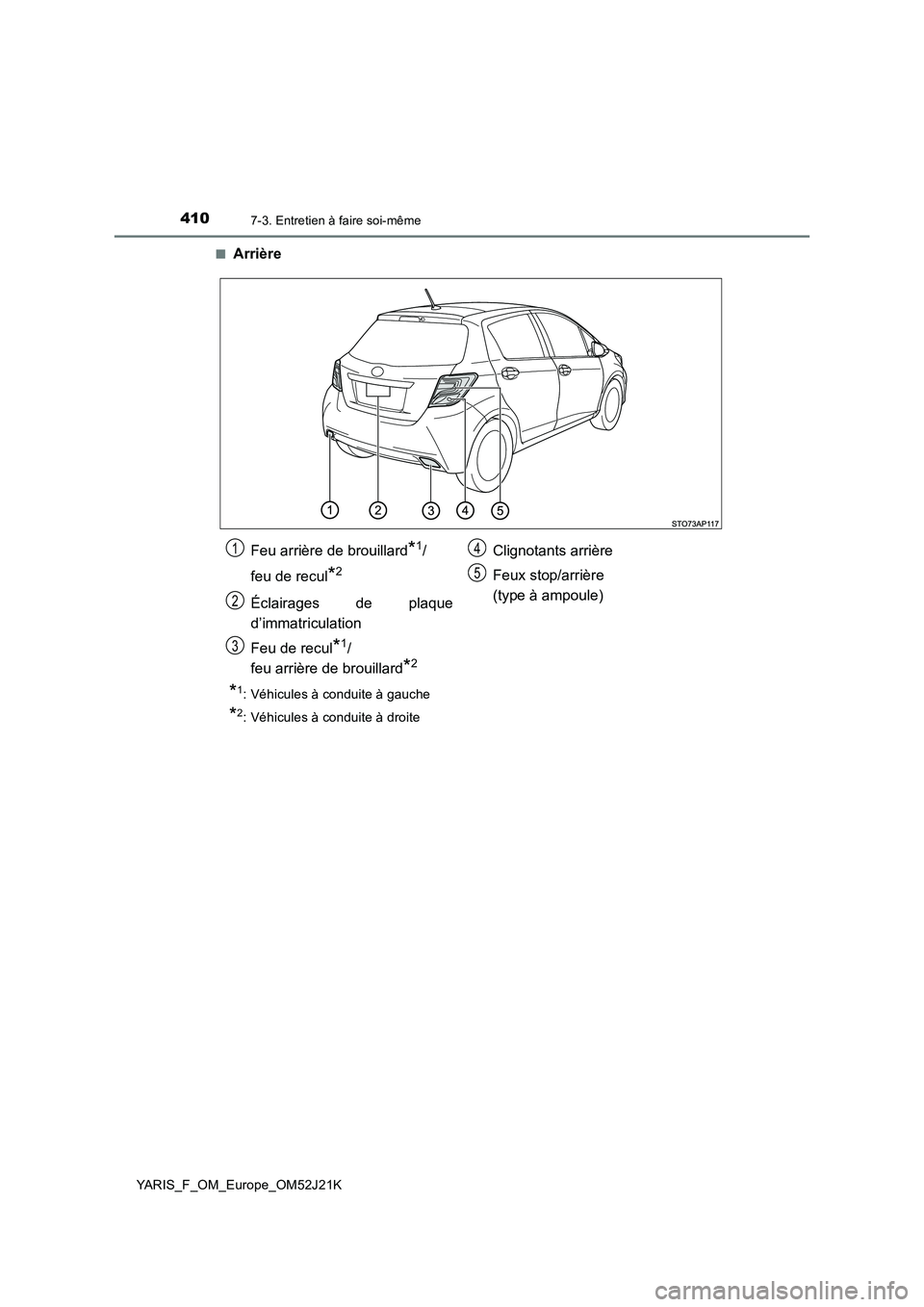

4107-3. Entretien à faire soi-même
YARIS_F_OM_Europe_OM52J21K
■Arrière
*1: Véhicules à conduite à gauche
*2: Véhicules à conduite à droite
Feu arrière de brouillard*1/
feu de recul*2
Éclairages de plaque
d’immatriculation
Feu de recul*1/
feu arrière de brouillard*2
Clignotants arrière
Feux stop/arrière
(type à ampoule)
1
2
3
4
5
