TOYOTA YARIS 2018 Betriebsanleitungen (in German)

5017-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52J68M

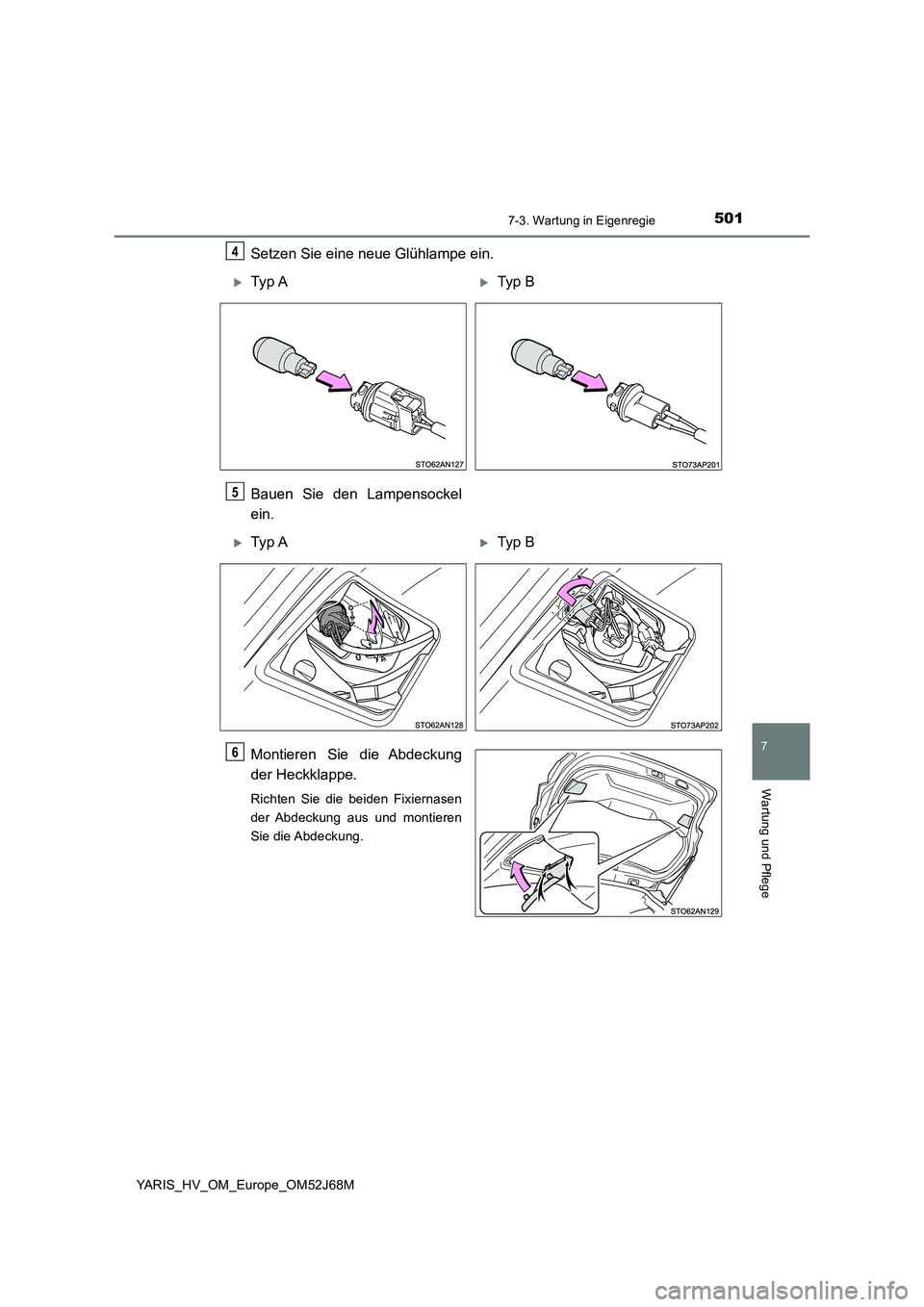

Setzen Sie eine neue Glühlampe ein.
Bauen Sie den Lampensockel
ein.
Montieren Sie die Abdeckung
der Heckklappe.
Richten Sie die beiden Fixiernasen
der Abdeckung aus und montieren
Sie die Abdeckung.
4
Typ ATyp B
5
Typ ATyp B
6

5027-3. Wartung in Eigenregie

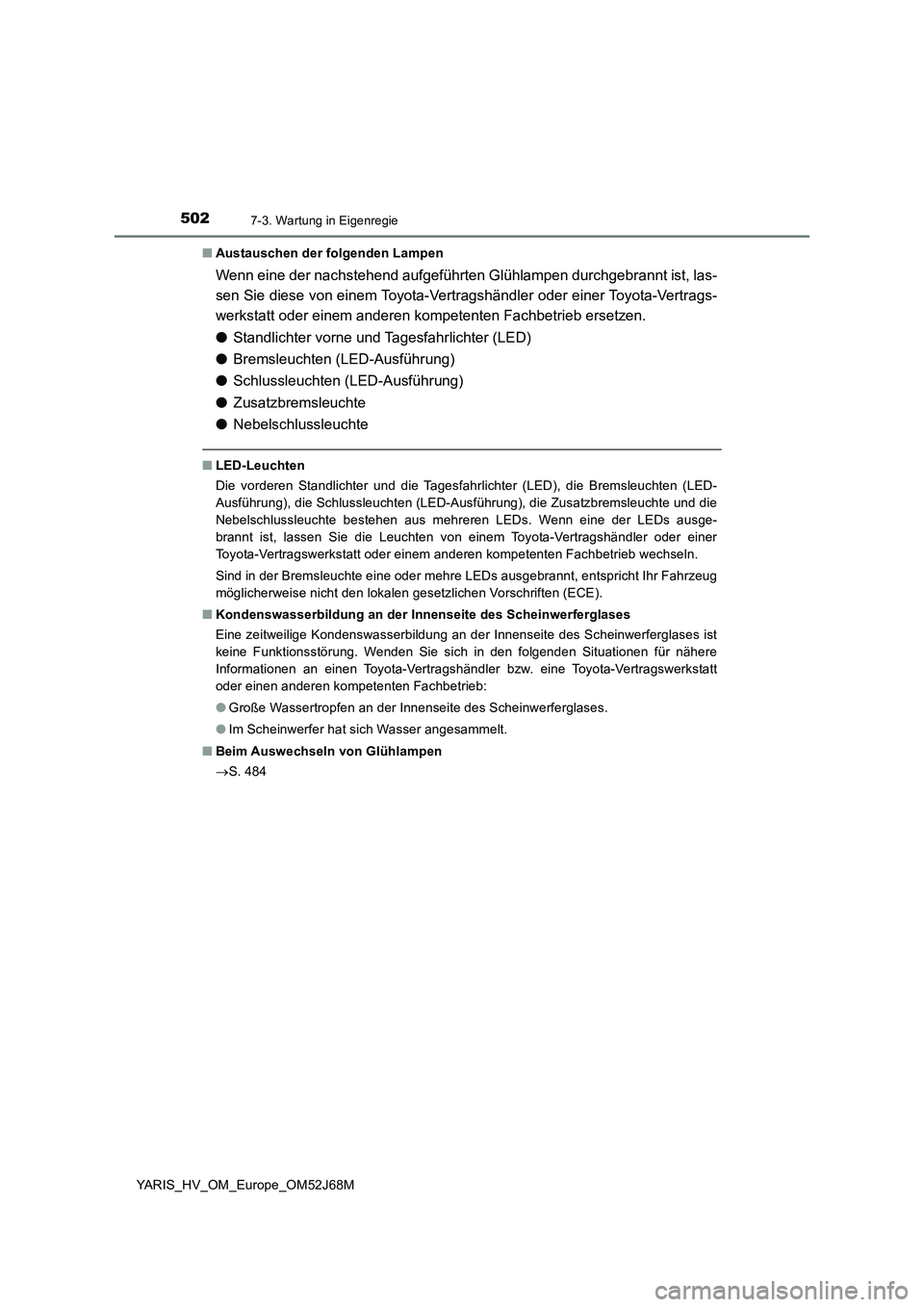

YARIS_HV_OM_Europe_OM52J68M■Austauschen der folgenden Lampen
Wenn eine der nachstehend aufgeführten Glühlampen durchgebrannt ist, las-
sen Sie diese von einem Toyota-Vertragshändler oder einer Toyota-Vertrags-
werkstatt oder einem anderen kompetenten Fachbetrieb ersetzen.
●Standlichter vorne und Tagesfahrlichter (LED)
●Bremsleuchten (LED-Ausführung)
●Schlussleuchten (LED-Ausführung)
●Zusatzbremsleuchte
●Nebelschlussleuchte
■LED-Leuchten
Die vorderen Standlichter und die Tagesfahrlichter (LED), die Bremsleuchten (LED-
Ausführung), die Schlussleuchten (LED-Ausführung), die Zusatzbremsleuchte und die
Nebelschlussleuchte bestehen aus mehreren LEDs. Wenn eine der LEDs ausge-
brannt ist, lassen Sie die Leuchten von einem Toyota-Vertragshändler oder einer
Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb wechseln.
Sind in der Bremsleuchte eine oder mehre LEDs ausgebrannt, entspricht Ihr Fahrzeug
möglicherweise nicht den lokalen gesetzlichen Vorschriften (ECE).
■Kondenswasserbildung an der Innenseite des Scheinwerferglases
Eine zeitweilige Kondenswasserbildung an der Innenseite des Scheinwerferglases ist
keine Funktionsstörung. Wenden Sie sich in den folgenden Situationen für nähere
Informationen an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten Fachbetrieb:
●Große Wassertropfen an der Innenseite des Scheinwerferglases.
●Im Scheinwerfer hat sich Wasser angesammelt.
■Beim Auswechseln von Glühlampen
S. 484

5037-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52J68M

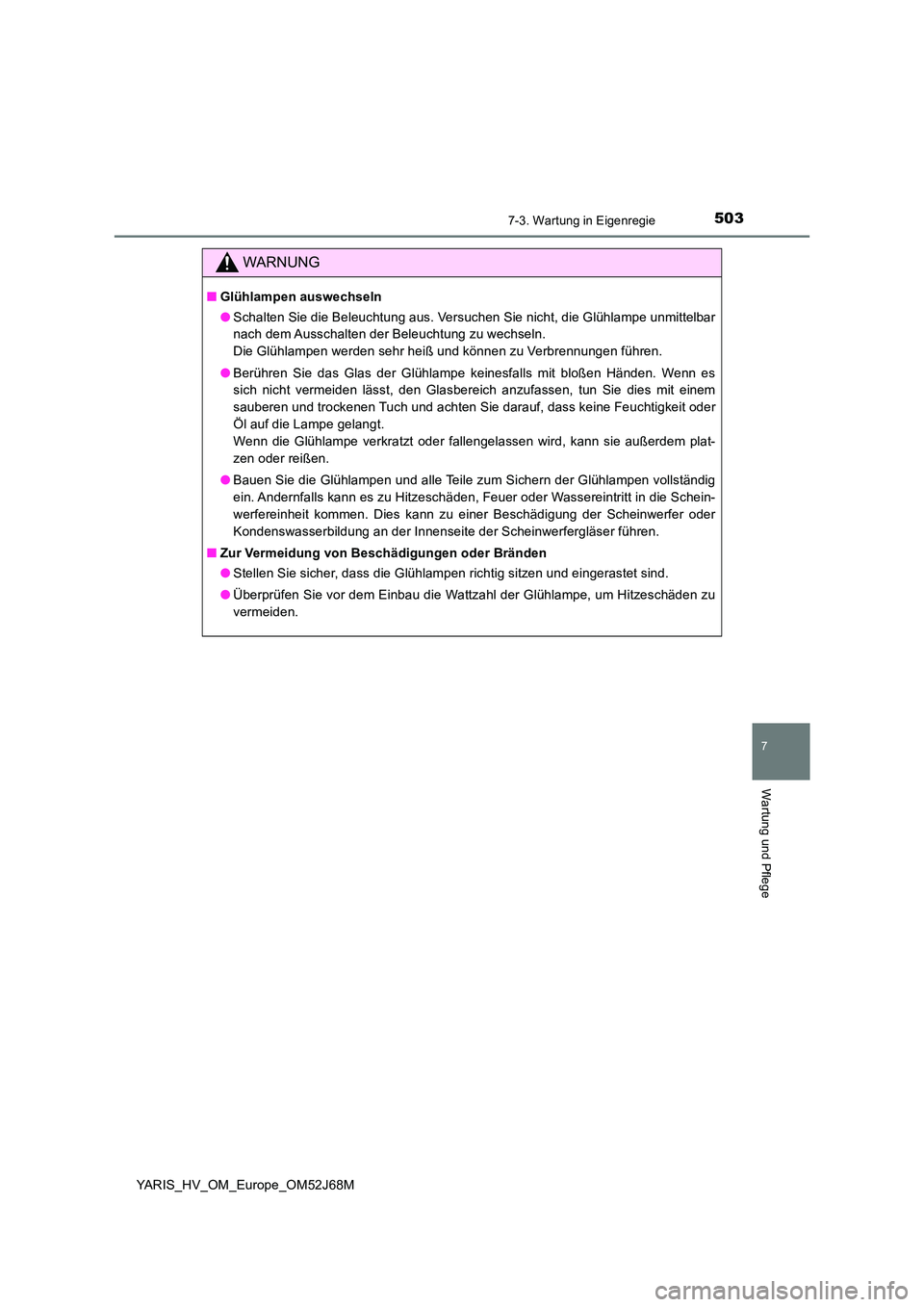

WARNUNG
■Glühlampen auswechseln
● Schalten Sie die Beleuchtung aus. Versuchen Sie nicht, die Glühlampe unmittelbar
nach dem Ausschalten der Beleuchtung zu wechseln.
Die Glühlampen werden sehr heiß und können zu Verbrennungen führen.
● Berühren Sie das Glas der Glühlampe keinesfalls mit bloßen Händen. Wenn es
sich nicht vermeiden lässt, den Glasbereich anzufassen, tun Sie dies mit einem
sauberen und trockenen Tuch und achten Sie darauf, dass keine Feuchtigkeit oder
Öl auf die Lampe gelangt.
Wenn die Glühlampe verkratzt oder fallengelassen wird, kann sie außerdem plat-
zen oder reißen.
● Bauen Sie die Glühlampen und alle Teile zum Sichern der Glühlampen vollständig
ein. Andernfalls kann es zu Hitzeschäden, Feuer oder Wassereintritt in die Schein-
werfereinheit kommen. Dies kann zu einer Beschädigung der Scheinwerfer oder
Kondenswasserbildung an der Innenseite der Scheinwerfergläser führen.
■ Zur Vermeidung von Beschädigungen oder Bränden
● Stellen Sie sicher, dass die Glühlampen richtig sitzen und eingerastet sind.
● Überprüfen Sie vor dem Einbau die Wattzahl der Glühlampe, um Hitzeschäden zu
vermeiden.

5047-3. Wartung in Eigenregie
YARIS_HV_OM_Europe_OM52J68M

505

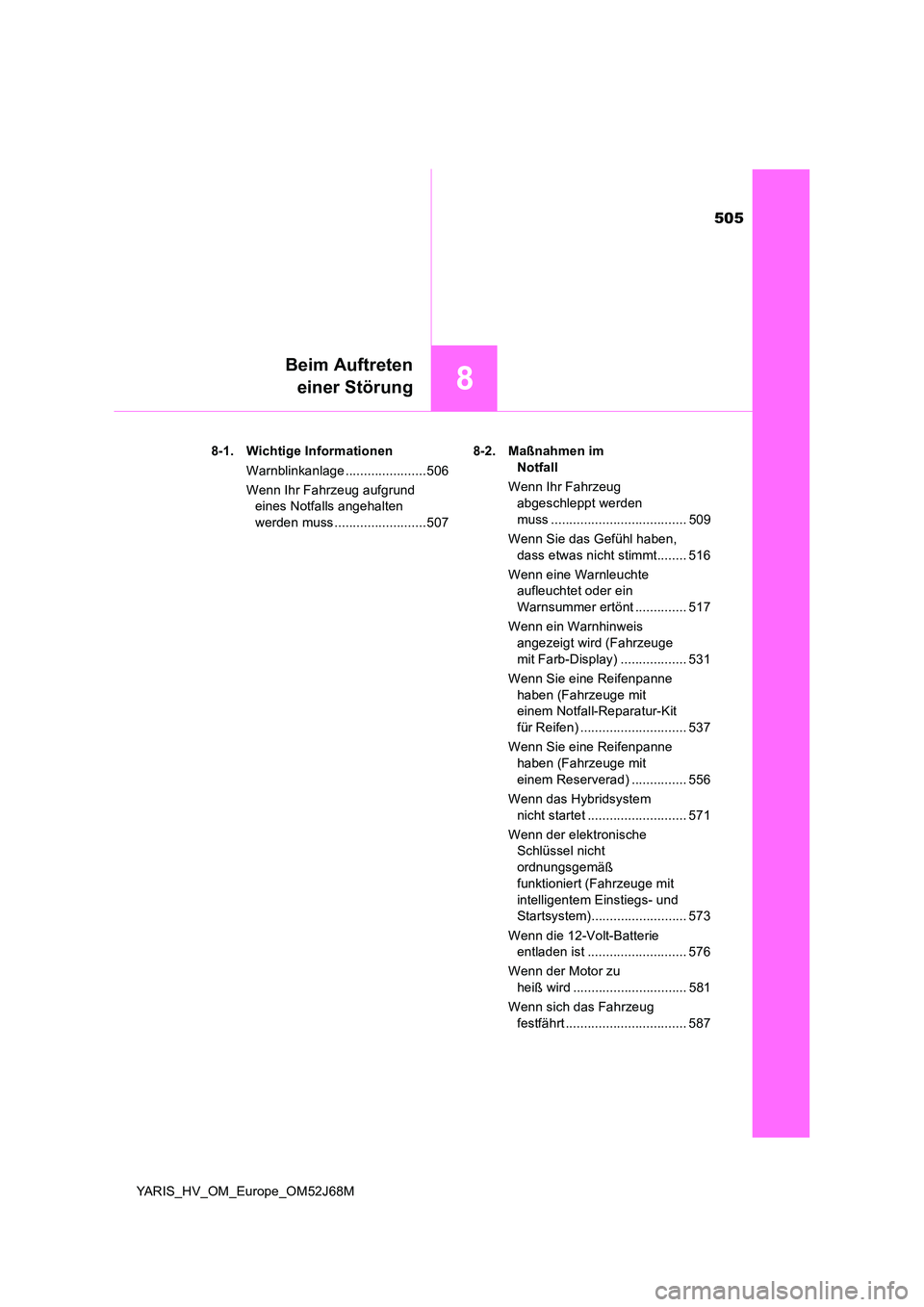

8
Beim Auftreten
einer Störung
YARIS_HV_OM_Europe_OM52J68M
8-1. Wichtige Informationen
Warnblinkanlage ......................506
Wenn Ihr Fahrzeug aufgrund
eines Notfalls angehalten
werden muss .........................507
8-2. Maßnahmen im
Notfall
Wenn Ihr Fahrzeug
abgeschleppt werden
muss ..................................... 509
Wenn Sie das Gefühl haben,
dass etwas nicht stimmt........ 516
Wenn eine Warnleuchte
aufleuchtet oder ein
Warnsummer ertönt .............. 517
Wenn ein Warnhinweis
angezeigt wird (Fahrzeuge
mit Farb-Display) .................. 531
Wenn Sie eine Reifenpanne
haben (Fahrzeuge mit
einem Notfall-Reparatur-Kit
für Reifen) ............................. 537
Wenn Sie eine Reifenpanne
haben (Fahrzeuge mit
einem Reserverad) ............... 556
Wenn das Hybridsystem
nicht startet ........................... 571
Wenn der elektronische
Schlüssel nicht
ordnungsgemäß
funktioniert (Fahrzeuge mit
intelligentem Einstiegs- und
Startsystem).......................... 573
Wenn die 12-Volt-Batterie
entladen ist ........................... 576
Wenn der Motor zu
heiß wird ............................... 581
Wenn sich das Fahrzeug
festfährt ................................. 587

5068-1. Wichtige Informationen
YARIS_HV_OM_Europe_OM52J68M

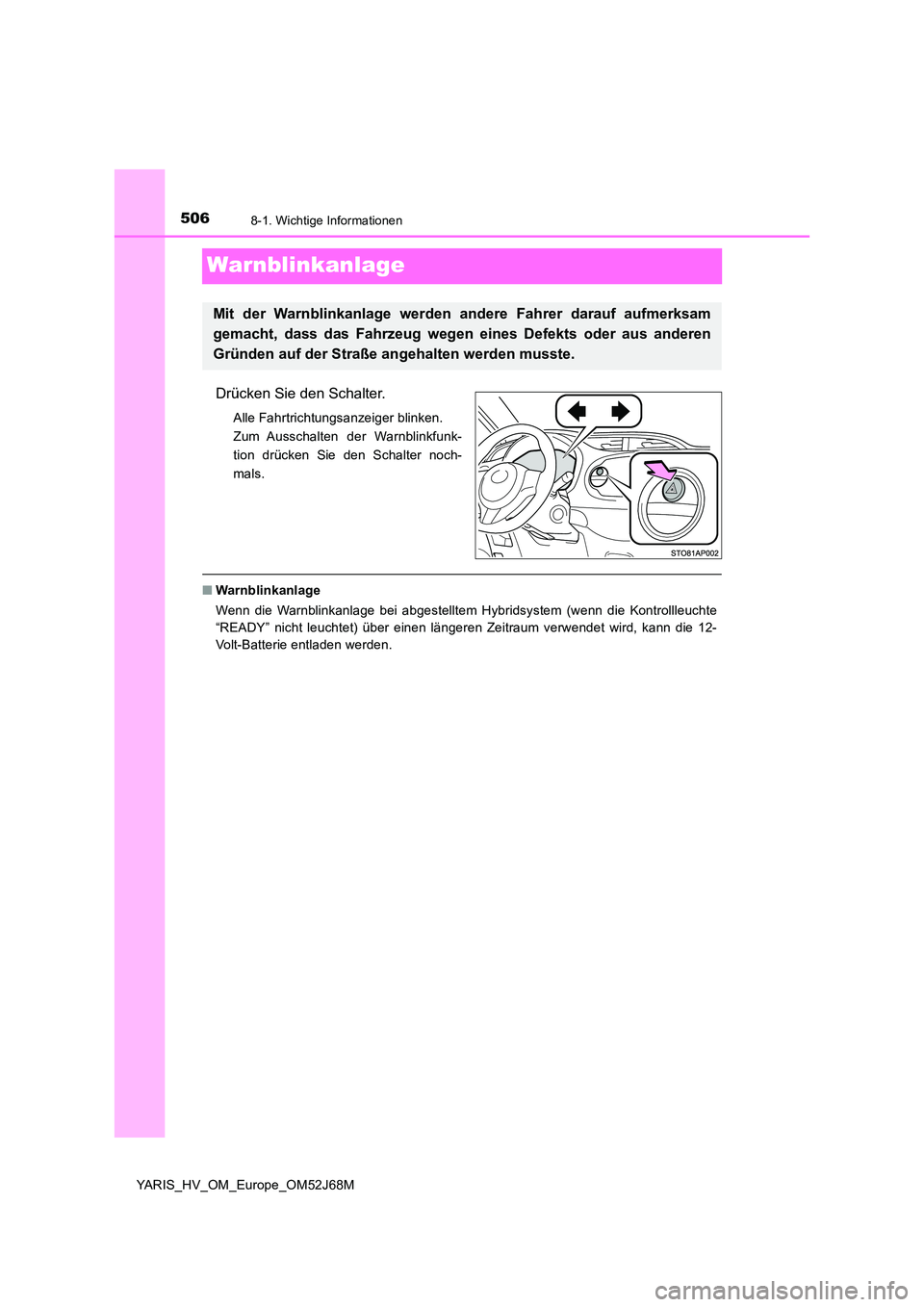

Warnblinkanlage
Drücken Sie den Schalter.
Alle Fahrtrichtungsanzeiger blinken.
Zum Ausschalten der Warnblinkfunk-
tion drücken Sie den Schalter noch-
mals.
■ Warnblinkanlage
Wenn die Warnblinkanlage bei abgestelltem Hybridsystem (wenn die Kontrollleuchte
“READY” nicht leuchtet) über einen längeren Zeitraum verwendet wird, kann die 12-
Volt-Batterie entladen werden.
Mit der Warnblinkanlage werden andere Fahrer darauf aufmerksam
gemacht, dass das Fahrzeug wegen eines Defekts oder aus anderen
Gründen auf der Straße angehalten werden musste.

5078-1. Wichtige Informationen
8
Beim Auftreten einer Störung
YARIS_HV_OM_Europe_OM52J68M

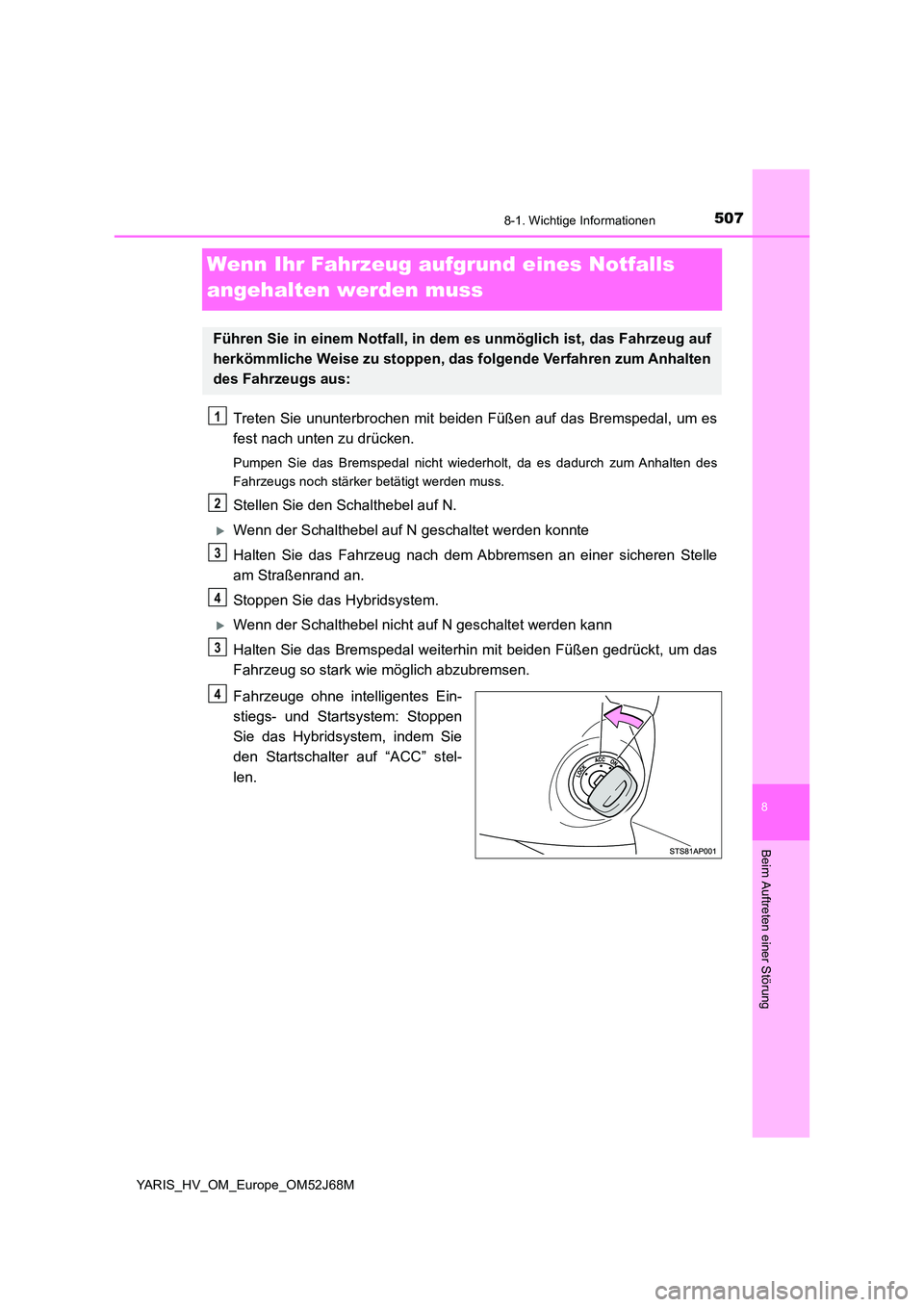

Wenn Ihr Fahrzeug aufgrund eines Notfalls
angehalten werden muss
Treten Sie ununterbrochen mit beiden Füßen auf das Bremspedal, um es
fest nach unten zu drücken.
Pumpen Sie das Bremspedal nicht wiederholt, da es dadurch zum Anhalten des
Fahrzeugs noch stärker betätigt werden muss.
Stellen Sie den Schalthebel auf N.
Wenn der Schalthebel auf N geschaltet werden konnte
Halten Sie das Fahrzeug nach dem A bbremsen an einer sicheren Stelle
am Straßenrand an.
Stoppen Sie das Hybridsystem.
Wenn der Schalthebel nicht auf N geschaltet werden kann
Halten Sie das Bremspedal weiterhin mit beiden Füßen gedrückt, um das
Fahrzeug so stark wie möglich abzubremsen.
Fahrzeuge ohne intelligentes Ein-
stiegs- und Startsystem: Stoppen
Sie das Hybridsystem, indem Sie
den Startschalter auf “ACC” stel-
len.
Führen Sie in einem Notfall, in dem es unmöglich ist, das Fahrzeug auf
herkömmliche Weise zu stoppen, das folgende Verfahren zum Anhalten
des Fahrzeugs aus:
1
2
3
4
3
4

5088-1. Wichtige Informationen
YARIS_HV_OM_Europe_OM52J68M

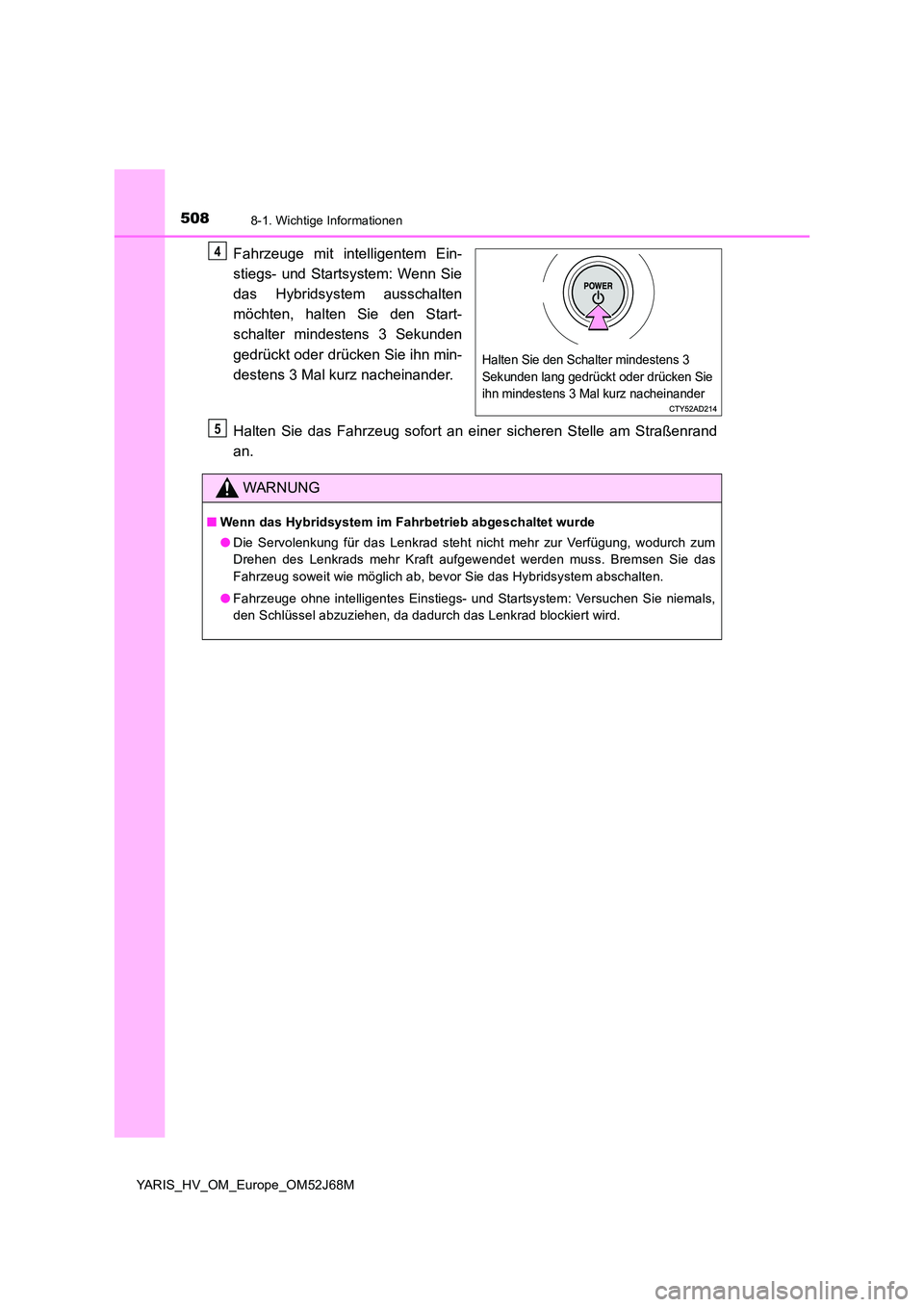

Fahrzeuge mit intelligentem Ein-
stiegs- und Startsystem: Wenn Sie
das Hybridsystem ausschalten
möchten, halten Sie den Start-
schalter mindestens 3 Sekunden
gedrückt oder drücken Sie ihn min-
destens 3 Mal kurz nacheinander.
Halten Sie das Fahrzeug sofort an ei ner sicheren Stelle am Straßenrand
an.
Halten Sie den Schalter mindestens 3
Sekunden lang gedrückt oder drücken Sie
ihn mindestens 3 Mal kurz nacheinander
4
WARNUNG
■ Wenn das Hybridsystem im Fahrbetrieb abgeschaltet wurde
● Die Servolenkung für das Lenkrad steht nicht mehr zur Verfügung, wodurch zum
Drehen des Lenkrads mehr Kraft aufgewendet werden muss. Bremsen Sie das
Fahrzeug soweit wie möglich ab, bevor Sie das Hybridsystem abschalten.
● Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Versuchen Sie niemals,
den Schlüssel abzuziehen, da dadurch das Lenkrad blockiert wird.
5

5098-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_OM_Europe_OM52J68M

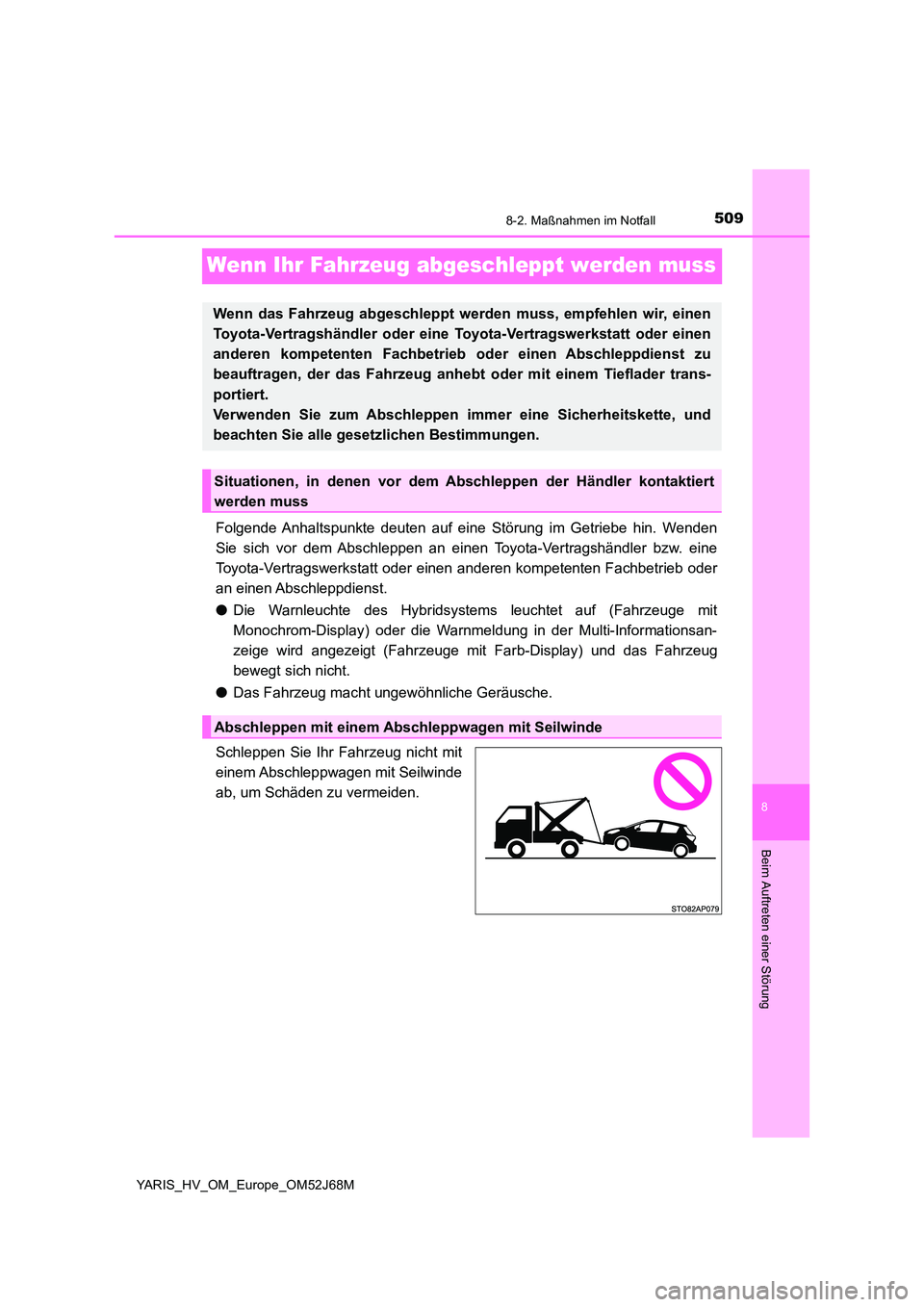

Wenn Ihr Fahrzeug abgeschleppt werden muss
Folgende Anhaltspunkte deuten auf eine Störung im Getriebe hin. Wenden
Sie sich vor dem Abschleppen an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb oder
an einen Abschleppdienst.
● Die Warnleuchte des Hybridsystems leuchtet auf (Fahrzeuge mit
Monochrom-Display) oder die Warnmeldung in der Multi-Informationsan-
zeige wird angezeigt (Fahrzeuge mit Farb-Display) und das Fahrzeug
bewegt sich nicht.
● Das Fahrzeug macht ungewöhnliche Geräusche.
Schleppen Sie Ihr Fahrzeug nicht mit
einem Abschleppwagen mit Seilwinde
ab, um Schäden zu vermeiden.
Wenn das Fahrzeug abgeschleppt werden muss, empfehlen wir, einen
Toyota-Vertragshändler oder eine Toyota-Vertragswerkstatt oder einen
anderen kompetenten Fachbetrieb oder einen Abschleppdienst zu
beauftragen, der das Fahrzeug anhebt oder mit einem Tieflader trans-
portiert.
Verwenden Sie zum Abschleppen immer eine Sicherheitskette, und
beachten Sie alle gesetzlichen Bestimmungen.
Situationen, in denen vor dem Ab schleppen der Händler kontaktiert
werden muss
Abschleppen mit einem Abschleppwagen mit Seilwinde

5108-2. Maßnahmen im Notfall
YARIS_HV_OM_Europe_OM52J68M

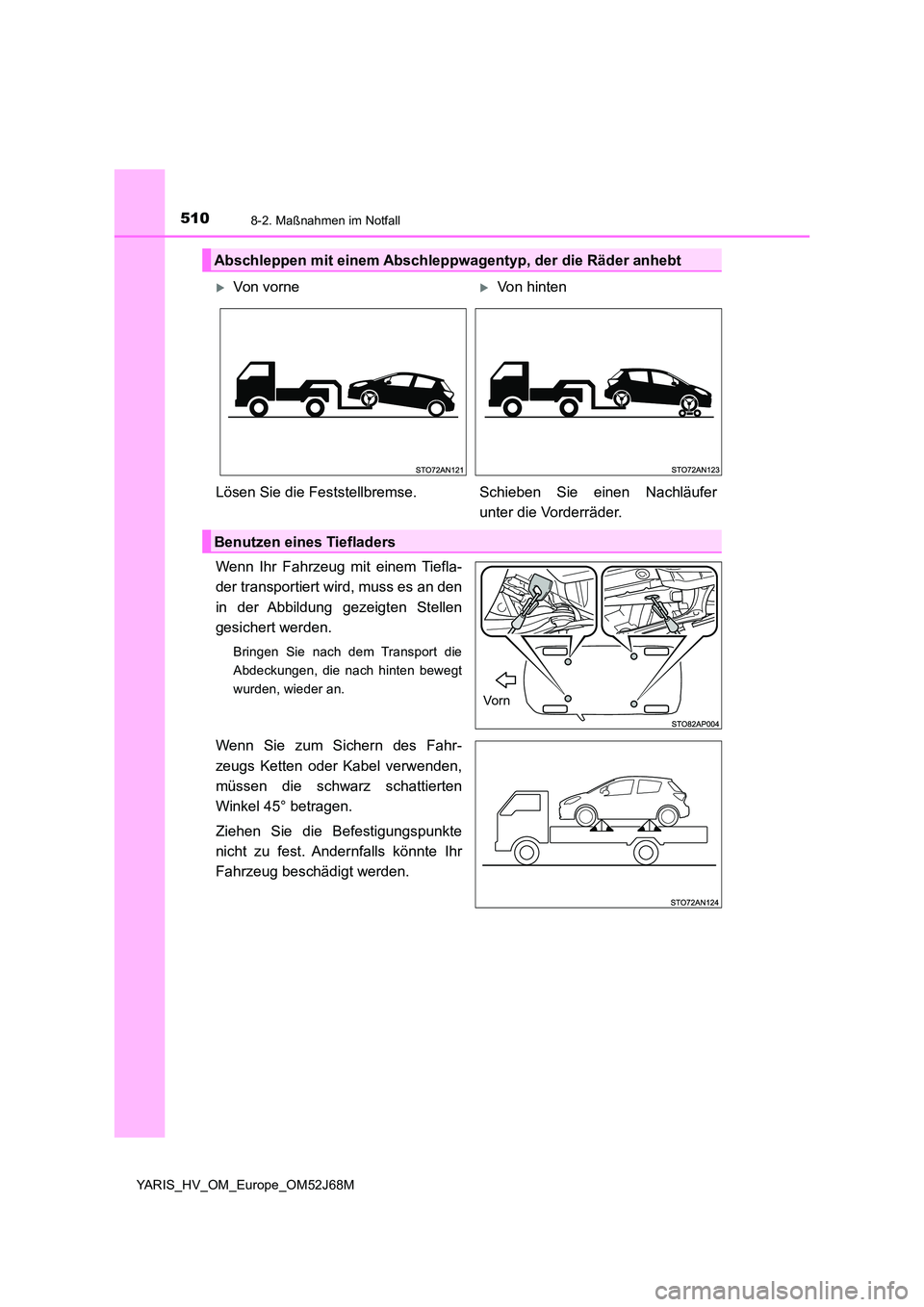

Wenn Ihr Fahrzeug mit einem Tiefla-
der transportiert wird, muss es an den
in der Abbildung gezeigten Stellen
gesichert werden.
Bringen Sie nach dem Transport die
Abdeckungen, die nach hinten bewegt
wurden, wieder an.
Wenn Sie zum Sichern des Fahr-
zeugs Ketten oder Kabel verwenden,
müssen die schwarz schattierten
Winkel 45° betragen.
Ziehen Sie die Befestigungspunkte
nicht zu fest. Andernfalls könnte Ihr
Fahrzeug beschädigt werden.
Abschleppen mit einem Abschleppwagentyp, der die Räder anhebt
Von vorneVon hinten
Lösen Sie die Feststellbremse. Schieben Sie einen Nachläufer
unter die Vorderräder.
Benutzen eines Tiefladers
Vo rn
