Pod∏o˝yç klin blokujàcy.
Wersje ze stalowymi obr´czami
kó∏: Przy u˝yciu klucza do kó∏
nale˝y zdemontowaç os∏on´
obr´czy ko∏a.
W celu unikni´cia uszkodzenia
os∏ony obr´czy ko∏a pomi´dzy
os∏on´ a klucz nale˝y w∏o˝yç
mi´kkà szmatk´.
Je˝eli os∏ona obr´czy ko∏a ma
wyci´cia, nale˝y wsunàç klucz
do nakr´tek kó∏ w wyci´cie i usu-
nàç os∏on´ obr´czy ko∏a.
Poluzowaç nakr´tki mocujàce
ko∏o (o jeden obrót).3
2
1
8-2. Post´powanie w sytuacjach awaryjnych561
8
Sytuacje awaryjne
Ko∏o z przebità oponà Ustawienie klina blokujàcego
PrzednieLewe
PraweZa prawym tylnym ko∏em
Za lewym tylnym ko∏em
TylneLewe
PrawePrzed prawym przednim ko∏em
Przed lewym przednim ko∏em
Wymiana ko∏a z przebità oponà
33 YARIS HV OM52J66E 10/2/17 11:11 AM Page 561 (Black plate)

Obracajàc d∏onià element
podnoÊnika, doprowadziç do
zetkni´cia si´ g∏owicy podno-
Ênika z w∏aÊciwym punktem
podwozia samochodu.
Po spodniej stronie progu umiesz-
czone sà znaczniki. Wskazujà
one miejsca przy∏o˝enia podno-
Ênika.
PodnieÊç samochód na tyle,
aby ko∏o unios∏o si´ nieco nad
pod∏o˝e.
Odkr´ciç wszystkie nakr´tki
mocujàce i zdjàç ko∏o.
K∏adàc ko∏o na ziemi, nale˝y po-
∏o˝yç je stronà zewn´trznà do
góry, aby nie dosz∏o do zaryso-
wania powierzchni obr´czy ko∏a.
6
5
4
5628-2. Post´powanie w sytuacjach awaryjnych
33 YARIS HV OM52J66E 10/2/17 11:11 AM Page 562 (Black plate)

Usunàç zanieczyszczenia
i wszelkie obce materia∏y
z przylegajàcych do siebie po-
wierzchni ko∏a i piasty.
Pozostawienie nieoczyszczonych
powierzchni przylegania ko∏a
i piasty mo˝e spowodowaç polu-
zowanie si´ nakr´tek mocujàcych
podczas jazdy i w konsekwencji
doprowadziç do odpadni´cia ko∏a.
1
8-2. Post´powanie w sytuacjach awaryjnych563
8
Sytuacje awaryjne
Zmiana ko∏a
Nale˝y przestrzegaç poni˝szych Êrodków ostro˝noÊci.
Nieprzestrzeganie ich grozi odniesieniem powa˝nych obra˝eƒ cia∏a.
• Nie nale˝y próbowaç zdejmowaç os∏ony obr´czy ko∏a nieos∏oni´tà d∏onià.
Podczas zdejmowania os∏ony obr´czy ko∏a nale˝y zachowaç szczególnà
ostro˝noÊç, aby uniknàç zranienia.
• BezpoÊrednio po zakoƒczeniu jazdy nie nale˝y dotykaç obr´czy kó∏
i okolic uk∏adu hamulcowego.
BezpoÊrednio po zakoƒczeniu jazdy obr´cze kó∏ i okolice uk∏adu hamul-
cowego sà bardzo goràce. Dotkni´cie tych miejsc d∏onià, stopà lub innà
cz´Êcià cia∏a podczas zmiany ko∏a mo˝e spowodowaç oparzenia.
W celu ograniczenia ryzyka Êmierci lub powa˝nych obra˝eƒ cia∏a, w wyni-
ku poluzowania nakr´tek i odpadni´cia ko∏a, nale˝y przestrzegaç podanych
zaleceƒ:
• Po zmianie ko∏a nale˝y jak najszybciej przy u˝yciu klucza dynamome-
trycznego dociàgnàç nakr´tki ko∏a momentem 103 Nm (10,5 kGm).
• Do przykr´cenia ko∏a nale˝y u˝ywaç wy∏àcznie nakr´tek specjalnie do
niego przeznaczonych.
• W razie zauwa˝enia p´kni´ç lub deformacji ko∏ków gwintowanych, na-
kr´tek lub otworów w obr´czy ko∏a nale˝y zleciç autoryzowanej stacji
obs∏ugi Toyoty lub innemu specjalistycznemu warsztatowi sprawdze-
nie samochodu.
• Przykr´cajàc nakr´tki ko∏a, nale˝y upewniç si´, ˝e za∏o˝one sà one po-
wierzchnià sto˝kowà skierowanà w stron´ ko∏a. (
S. 472)
Zak∏adanie ko∏a zapasowego
33 YARIS HV OM52J66E 10/2/17 11:11 AM Page 563 (Black plate)

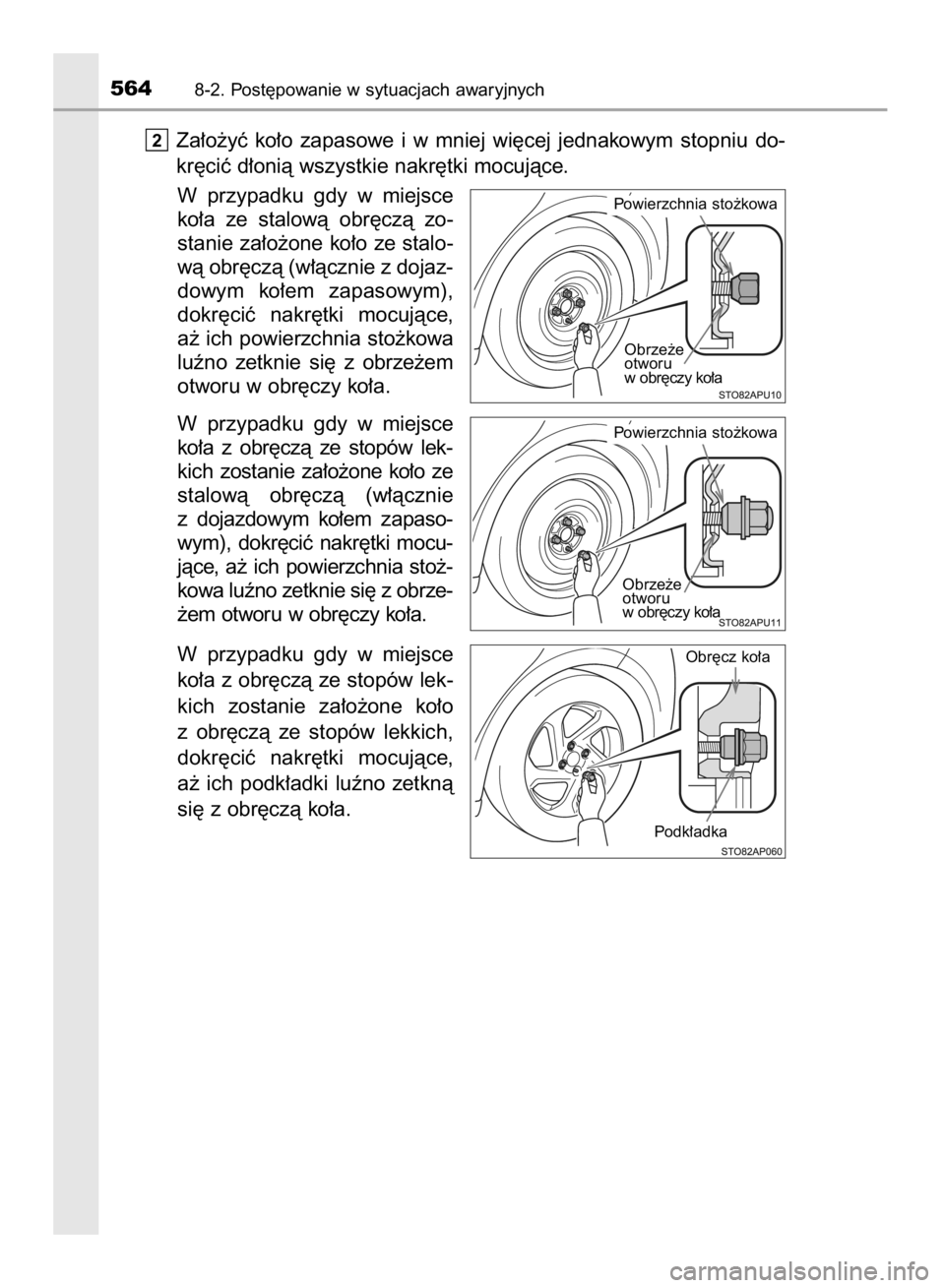

Za∏o˝yç ko∏o zapasowe i w mniej wi´cej jednakowym stopniu do-
kr´ciç d∏onià wszystkie nakr´tki mocujàce.
W przypadku gdy w miejsce
ko∏a ze stalowà obr´czà zo-
stanie za∏o˝one ko∏o ze stalo-
wà obr´czà (w∏àcznie z dojaz-
dowym ko∏em zapasowym),
dokr´ciç nakr´tki mocujàce,
a˝ ich powierzchnia sto˝kowa
luêno zetknie si´ z obrze˝em
otworu w obr´czy ko∏a.
W przypadku gdy w miejsce
ko∏a z obr´czà ze stopów lek-
kich zostanie za∏o˝one ko∏o ze
stalowà obr´czà (w∏àcznie
z dojazdowym ko∏em zapaso-
wym), dokr´ciç nakr´tki mocu-
jàce, a˝ ich powierzchnia sto˝-
kowa luêno zetknie si´ z obrze-
˝em otworu w obr´czy ko∏a.
W przypadku gdy w miejsce
ko∏a z obr´czà ze stopów lek-
kich zostanie za∏o˝one ko∏o
z obr´czà ze stopów lekkich,
dokr´ciç nakr´tki mocujàce,
a˝ ich podk∏adki luêno zetknà
si´ z obr´czà ko∏a.2
5648-2. Post´powanie w sytuacjach awaryjnych
Powierzchnia sto˝kowa
Obrze˝e
otworu
w obr´czy ko∏a
Powierzchnia sto˝kowa
Obrze˝e
otworu
w obr´czy ko∏a
Obr´cz ko∏a
Podk∏adka
33 YARIS HV OM52J66E 10/2/17 11:11 AM Page 564 (Black plate)

OpuÊciç samochód.
Dwu- lub trzykrotnie docià-
gnàç z odpowiednià si∏à ka˝dà
z nakr´tek w kolejnoÊci poka-
zanej na ilustracji.
Moment dokr´cenia:
103 Nm (10,5 kGm)
Dokr´caç r´cznie. Nie u˝ywaç in-
nych narz´dzi takich jak m∏otek lub
rura. Nie dokr´caç nakr´tek nogà.
óWersje ze stalowymi obr´czami kó∏ (z wyjàtkiem wersji wyposa˝onych
w awaryjny zestaw naprawczy do ogumienia lub z dojazdowym ko∏em
zapasowym)
Za∏o˝yç os∏on´ obr´czy ko∏a.
Odpowiednio ustawiç wyci´cie
w os∏onie wzgl´dem zaworu opony.
5
4
3
8-2. Post´powanie w sytuacjach awaryjnych565
8
Sytuacje awaryjne
33 YARIS HV OM52J66E 10/2/17 11:11 AM Page 565 (Black plate)

óWersje z obr´czami kó∏ ze stopów lekkich
Wyjàç Êrodkowà ozdobnà
os∏on´, popychajàc jà od we-
wn´trznej strony.
Nale˝y uwa˝aç, aby nie zgubiç
ozdobnej os∏ony.
Schowaç zdj´te ko∏o, podnoÊnik i wszystkie narz´dzia.
Pe∏nowymiarowe ko∏o zapasowe (w niektórych wersjach)
Wersje z uk∏adem monitorowania ciÊnienia w ogumieniu: Pe∏nowymiarowe
ko∏o zapasowe oznakowane jest na bocznej Êcianie opony napisem „Tem-
porary use only”.
Pe∏nowymiarowe ko∏o zapasowe przeznaczone jest wy∏àcznie do jazdy
w sytuacji awaryjnej.
Nale˝y utrzymywaç prawid∏owe ciÊnienie w pe∏nowymiarowym kole zapa-
sowym. (
S. 598)
Dojazdowe ko∏o zapasowe (w niektórych wersjach)
Dojazdowe ko∏o zapasowe oznakowane jest na bocznej Êcianie opony
napisem „TEMPORARY USE ONLY”.
Dojazdowe ko∏o zapasowe przeznaczone jest wy∏àcznie do jazdy na krót-
kim odcinku w sytuacji awaryjnej.
Nale˝y utrzymywaç prawid∏owe ciÊnienie w dojazdowym kole zapasowym.
(
S. 598)
W przypadku za∏o˝enia ko∏a zapasowego (w∏àcznie z dojazdowym ko∏em
zapasowym) (wersje z uk∏adem monitorowania ciÊnienia w ogumieniu)
Poniewa˝ ko∏o zapasowe nie jest wyposa˝one w zawór z czujnikiem ciÊnienia
i przekaênikiem sygna∏u, zbyt niskie ciÊnienie w tym kole nie b´dzie sygnali-
zowane przez uk∏ad monitorowania ciÊnienia w ogumieniu. Za∏o˝enie tego ko∏a
nie powoduje równie˝ zgaszenia lampki ostrzegawczej ciÊnienia w ogumieniu.
Po za∏o˝eniu dojazdowego ko∏a zapasowego (w niektórych wersjach)
Dojazdowe ko∏o zapasowe powoduje obni˝enie podwozia samochodu.
6
5
5668-2. Post´powanie w sytuacjach awaryjnych
33 YARIS HV OM52J66E 10/2/17 11:11 AM Page 566 (Black plate)

Przebicie opony przedniego ko∏a na drodze o nawierzchni pokrytej lodem
lub Êniegiem (wersje z dojazdowym ko∏em zapasowym)
Dojazdowe ko∏o zapasowe powinno byç za∏o˝one na tylnej osi samochodu.
Nale˝y wykonaç poni˝sze czynnoÊci, aby na przednie ko∏a za∏o˝yç ∏aƒcuchy.
Zdjàç tylne ko∏o i na jego miejsce za∏o˝yç dojazdowe ko∏o zapasowe.
Zdjàç przednie ko∏o z przebità oponà i na jego miejsce za∏o˝yç zdj´te tylne
ko∏o.
Za∏o˝yç ∏aƒcuchy na przednie ko∏a.
3
2
1
8-2. Post´powanie w sytuacjach awaryjnych567
8
Sytuacje awaryjne
33 YARIS HV OM52J66E 10/2/17 11:11 AM Page 567 (Black plate)

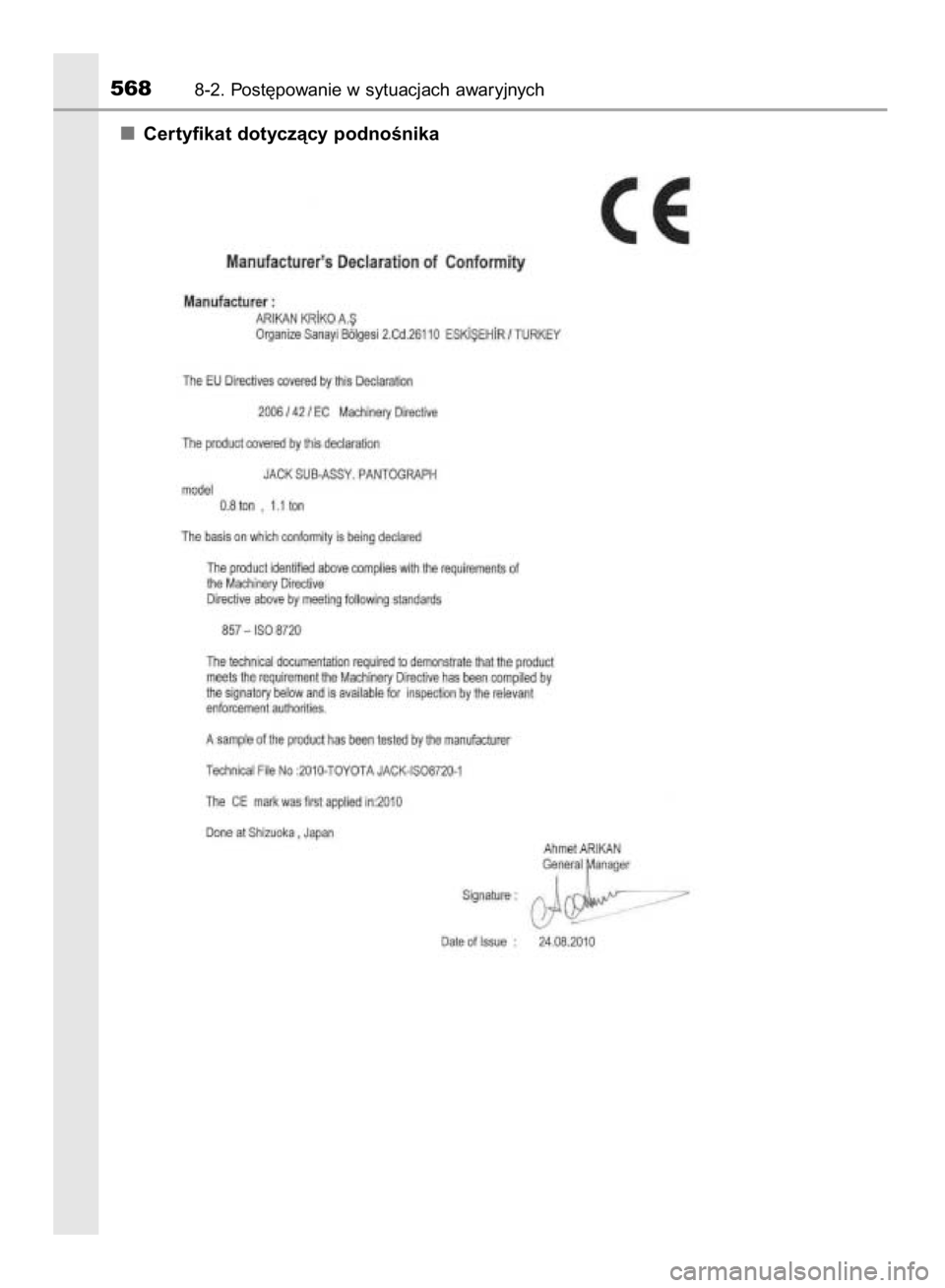

Certyfikat dotyczàcy podnoÊnika
5688-2. Post´powanie w sytuacjach awaryjnych
33 YARIS HV OM52J66E 10/2/17 11:11 AM Page 568 (Black plate)

8-2. Post´powanie w sytuacjach awaryjnych569
8
Sytuacje awaryjne
W przypadku za∏o˝enia pe∏nowymiarowego ko∏a zapasowego (w niektó-
rych wersjach)
Wersje z uk∏adem monitorowania ciÊnienia w ogumieniu: Pe∏nowymiaro-
we ko∏o zapasowe nale˝y jak najszybciej zastàpiç normalnym ko∏em.
Nale˝y unikaç gwa∏townego przyspieszania, nag∏ych skr´tów, gwa∏townego
hamowania, jak równie˝ zmian prze∏o˝eƒ powodujàcych silne hamowa-
nie silnikiem.
W przypadku za∏o˝enia dojazdowego ko∏a zapasowego (w niektórych
wersjach)
Nale˝y pami´taç, ˝e dojazdowe ko∏o zapasowe, b´dàce wyposa˝eniem
fabrycznym tego samochodu, przeznaczone jest wy∏àcznie do tego samo-
chodu. Nie wolno u˝ywaç go do ˝adnego innego samochodu.
Nie wolno u˝ywaç jednoczeÊnie wi´cej ni˝ jednego dojazdowego ko∏a
zapasowego.
Dojazdowe ko∏o zapasowe nale˝y jak najszybciej zastàpiç normalnym ko∏em.
Nale˝y unikaç gwa∏townego przyspieszania, nag∏ych skr´tów, gwa∏townego
hamowania, jak równie˝ zmian prze∏o˝eƒ powodujàcych silne hamowanie
silnikiem.
Podczas chowania ko∏a zapasowego (w niektórych wersjach)
Nale˝y uwa˝aç, aby nie przyciàç palców pomi´dzy ko∏em zapasowym
a nadwoziem pojazdu.
Po u˝yciu narz´dzi i podnoÊnika
Przed podj´ciem jazdy nale˝y upewniç si´, czy wszystkie narz´dzia i podnoÊnik
sà bezpiecznie schowane na swoich miejscach, co ograniczy ryzyko odniesie-
nia dodatkowych obra˝eƒ w razie zderzenia lub gwa∏townego hamowania.
Po za∏o˝eniu dojazdowego ko∏a zapasowego (w niektórych wersjach)
Pr´dkoÊç jazdy mo˝e byç b∏´dnie rozpoznawana, co mo˝e powodowaç nie-
prawid∏owe dzia∏anie nast´pujàcych uk∏adów:
Dopuszczalna pr´dkoÊç jazdy z za∏o˝onym dojazdowym ko∏em zapa-
sowym (w niektórych wersjach)
Z za∏o˝onym dojazdowym ko∏em zapasowym nie wolno przekraczaç pr´d-
koÊci 80 km/h.
Dojazdowe ko∏o zapasowe nie jest przeznaczone do szybkiej jazdy. Nie-
przestrzeganie tego wymogu mo˝e doprowadziç do wypadku, w wyniku
którego mo˝e dojÊç do Êmierci lub powa˝nych obra˝eƒ cia∏a.
• Zapobiegania blokowaniu kó∏ pod-
czas hamowania (ABS) i wspoma-
gania hamowania awaryjnego (BA)
• Stabilizacji toru jazdy (VSC)
• Kontroli nap´du (TRC)
• Elektrycznego wspomagania w uk∏a-
dzie kierowniczym (EPS)
• Automatycznego w∏àczania i wy∏à-
czania Êwiate∏ drogowych (AHB)*
*: W niektórych wersjach• Wczesnego reagowania w razie
ryzyka zderzenia (PCS)*
• Ostrzegania o niezamierzonej
zmianie pasa ruchu (LDA)*
• Automatycznego utrzymywania
pr´dkoÊci jazdy*
• Systemu nawigacji*
33 YARIS HV OM52J66E 10/2/17 11:11 AM Page 569 (Black plate)

5708-2. Post´powanie w sytuacjach awaryjnych
Nie wolno jechaç z oponà bez powietrza
Nie nale˝y kontynuowaç jazdy bez powietrza w oponie.
Przejechanie nawet krótkiego odcinka mo˝e doprowadziç do uszkodzenia
opony i obr´czy ko∏a w stopniu uniemo˝liwiajàcym ich napraw´.
Jadàc z za∏o˝onym dojazdowym ko∏em zapasowym nale˝y ostro˝nie
pokonywaç nierównoÊci nawierzchni (w niektórych wersjach)
Dojazdowe ko∏o zapasowe w porównaniu do standardowej opony powoduje
obni˝enie podwozia samochodu. Przy pokonywaniu nierównoÊci nawierzchni
nale˝y zachowaç ostro˝noÊç.
¸aƒcuchy przeciwpoÊlizgowe i dojazdowe ko∏o zapasowe (w niektórych
wersjach)
Nie zak∏adaç ∏aƒcuchów przeciwpoÊlizgowych na dojazdowe ko∏o zapasowe.
Grozi to uszkodzeniem nadwozia samochodu i niekorzystnà zmianà w∏asno-
Êci jezdnych samochodu.
Wymiana opon (wersje z uk∏adem monitorowania ciÊnienia w ogumieniu)
Wymian´ obr´czy kó∏, opon lub zaworów z czujnikami ciÊnienia i przekaêni-
ków sygna∏u nale˝y zlecaç autoryzowanej stacji obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi, poniewa˝ przy tej czynnoÊci istnieje ryzyko
uszkodzenia zaworów z czujnikami ciÊnienia i przekaêników sygna∏u.
Aby uniknàç uszkodzenia czujników ciÊnienia i przekaêników sygna∏u
(w niektórych wersjach)
U˝ycie do awaryjnej naprawy przebicia opony p∏ynnego Êrodka uszczelnia-
jàcego mo˝e skutkowaç nieprawid∏owym dzia∏aniem zaworu z czujnikiem
ciÊnienia i przekaênikiem sygna∏u. W przypadku u˝ycia Êrodka uszczelnia-
jàcego nale˝y jak najszybciej skontaktowaç si´ z autoryzowanà stacjà ob-
s∏ugi Toyoty lub innym specjalistycznym warsztatem. Po u˝yciu Êrodka
uszczelniajàcego nale˝y podczas wymiany opony pami´taç o wymianie
czujnika ciÊnienia i przekaênika sygna∏u. (
S. 453)
33 YARIS HV OM52J66E 10/2/17 11:11 AM Page 570 (Black plate)
