TOYOTA YARIS 2019 Betriebsanleitungen (in German)
Manufacturer: TOYOTA, Model Year: 2019, Model line: YARIS, Model: TOYOTA YARIS 2019Pages: 700, PDF-Größe: 65.56 MB

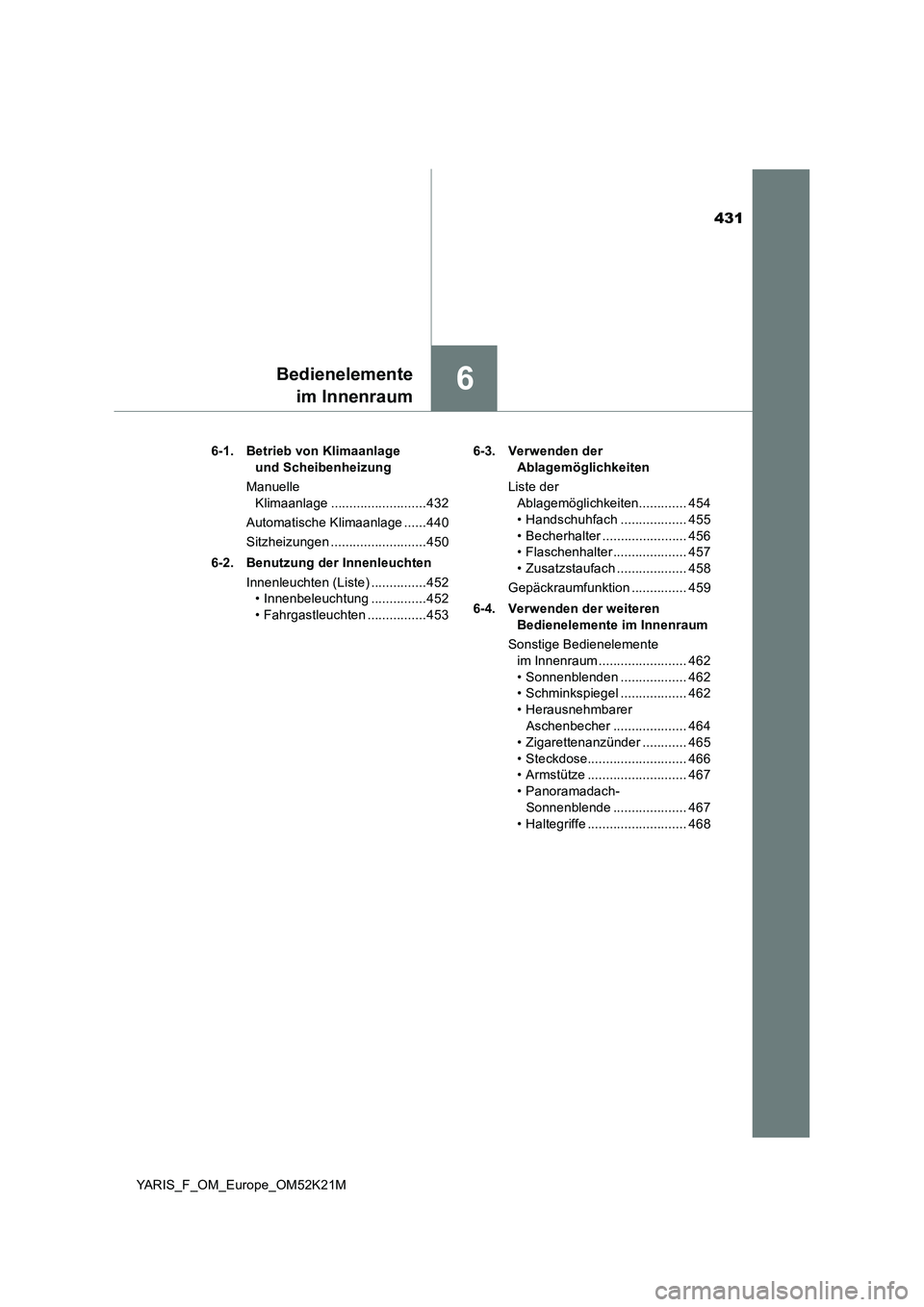

Page 431 of 700

431
6Bedienelemente
im Innenraum
YARIS_F_OM_Europe_OM52K21M
6-1. Betrieb von Klimaanlage
und Scheibenheizung
Manuelle
Klimaanlage ..........................432
Automatische Klimaanlage ......440
Sitzheizungen ..........................450
6-2. Benutzung der Innenleuchten
Innenleuchten (Liste) ...............452
• Innenbeleuchtung ...............452
• Fahrgastleuchten ................453
6-3. Verwenden der
Ablagemöglichkeiten
Liste der
Ablagemöglichkeiten............. 454
• Handschuhfach .................. 455
• Becherhalter ....................... 456
• Flaschenhalter .................... 457
• Zusatzstaufach ................... 458
Gepäckraumfunktion ............... 459
6-4. Verwenden der weiteren
Bedienelemente im Innenraum
Sonstige Bedienelemente
im Innenraum ........................ 462
• Sonnenblenden .................. 462
• Schminkspiegel .................. 462
• Herausnehmbarer
Aschenbecher .................... 464
• Zigarettenanzünder ............ 465
• Steckdose........................... 466
• Armstütze ........................... 467
• Panoramadach-
Sonnenblende .................... 467
• Haltegriffe ........................... 468

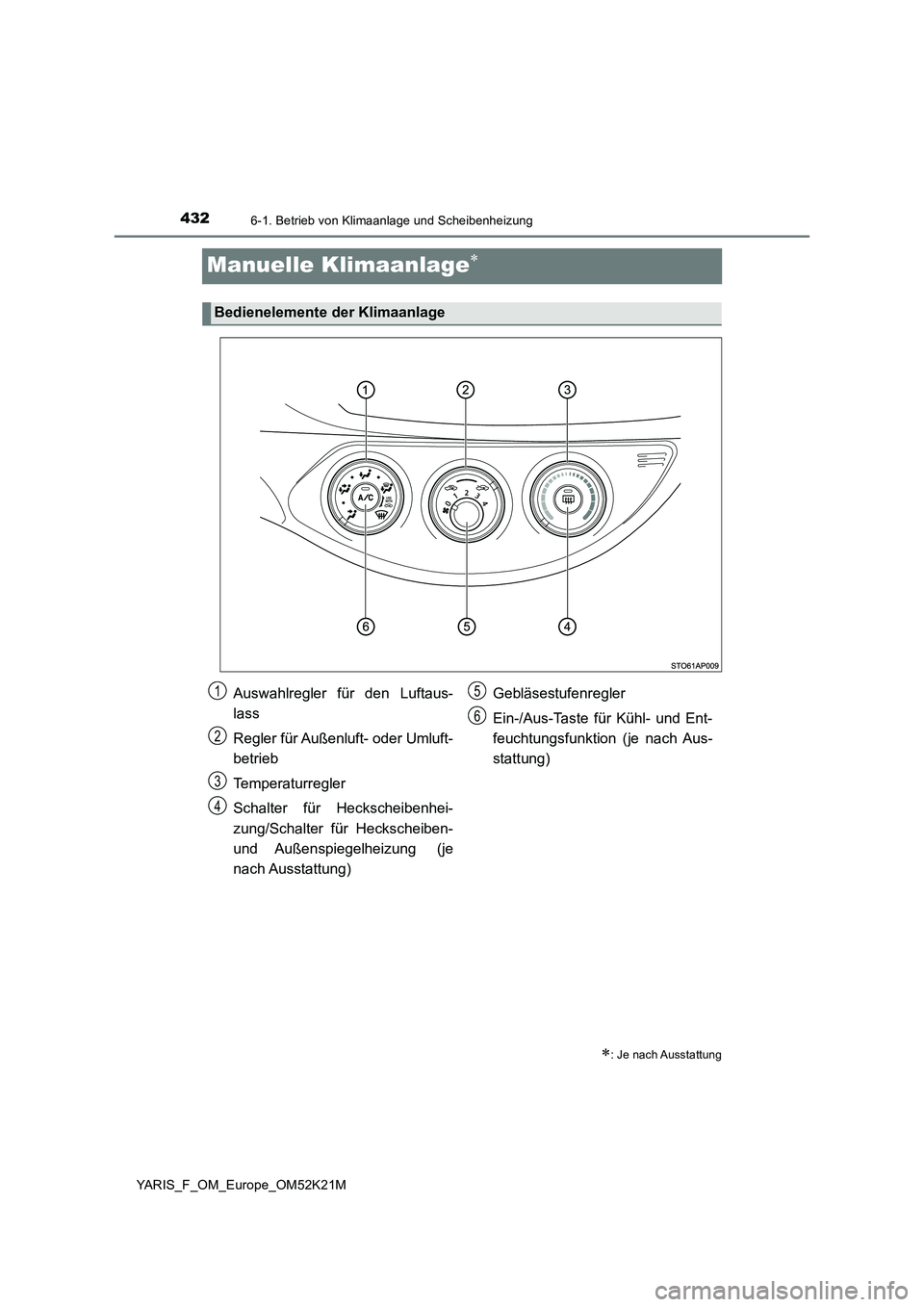

Page 432 of 700

4326-1. Betrieb von Klimaanlage und Scheibenheizung
YARIS_F_OM_Europe_OM52K21M
Manuelle Klimaanlage
: Je nach Ausstattung
Bedienelemente der Klimaanlage
Auswahlregler für den Luftaus-
lass
Regler für Außenluft- oder Umluft-
betrieb
Temperaturregler
Schalter für Heckscheibenhei-
zung/Schalter für Heckscheiben-
und Außenspiegelheizung (je
nach Ausstattung)
Gebläsestufenregler
Ein-/Aus-Taste für Kühl- und Ent-
feuchtungsfunktion (je nach Aus-
stattung)
1
2
3
4
5
6

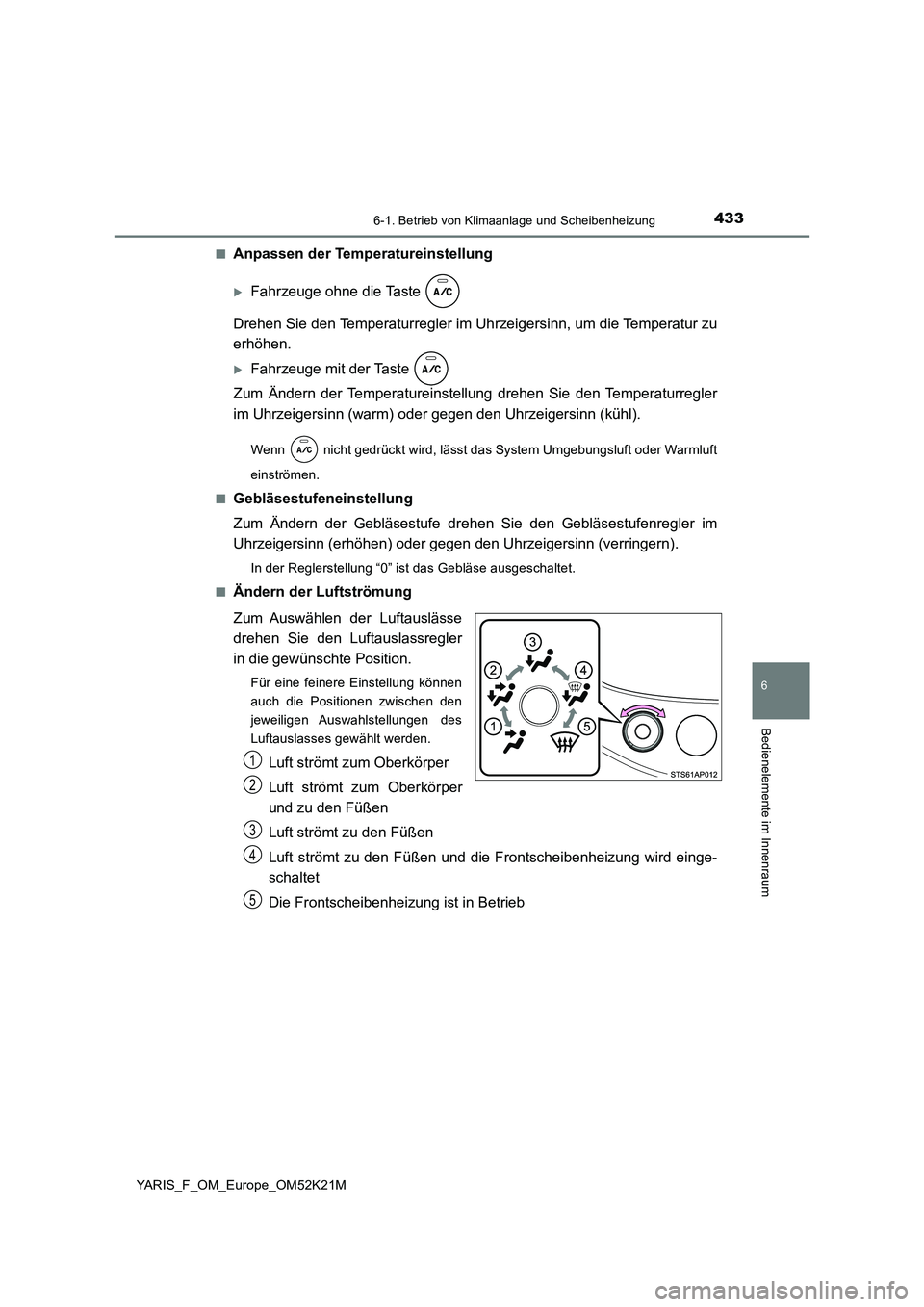

Page 433 of 700

4336-1. Betrieb von Klimaanlage und Scheibenheizung
6
Bedienelemente im Innenraum
YARIS_F_OM_Europe_OM52K21M
■Anpassen der Temperatureinstellung
Fahrzeuge ohne die Taste
Drehen Sie den Temperaturregler im Uh rzeigersinn, um die Temperatur zu
erhöhen.
Fahrzeuge mit der Taste
Zum Ändern der Temperatureinstellung drehen Sie den Temperaturregler
im Uhrzeigersinn (warm) oder gegen den Uhrzeigersinn (kühl).
Wenn nicht gedrückt wird, lässt das System Umgebungsluft oder Warmluft
einströmen.
■Gebläsestufeneinstellung
Zum Ändern der Gebläsestufe dr ehen Sie den Gebläsestufenregler im
Uhrzeigersinn (erhöhen) oder gegen den Uhrzeigersinn (verringern).
In der Reglerstellung “0” ist das Gebläse ausgeschaltet.
■Ändern der Luftströmung
Zum Auswählen der Luftauslässe
drehen Sie den Luftauslassregler
in die gewünschte Position.
Für eine feinere Einstellung können
auch die Positionen zwischen den
jeweiligen Auswahlstellungen des
Luftauslasses gewählt werden.
Luft strömt zum Oberkörper
Luft strömt zum Oberkörper
und zu den Füßen
Luft strömt zu den Füßen
Luft strömt zu den Füßen und die Frontscheibenheizung wird einge-
schaltet
Die Frontscheibenheizung ist in Betrieb
1
2
3
4
5

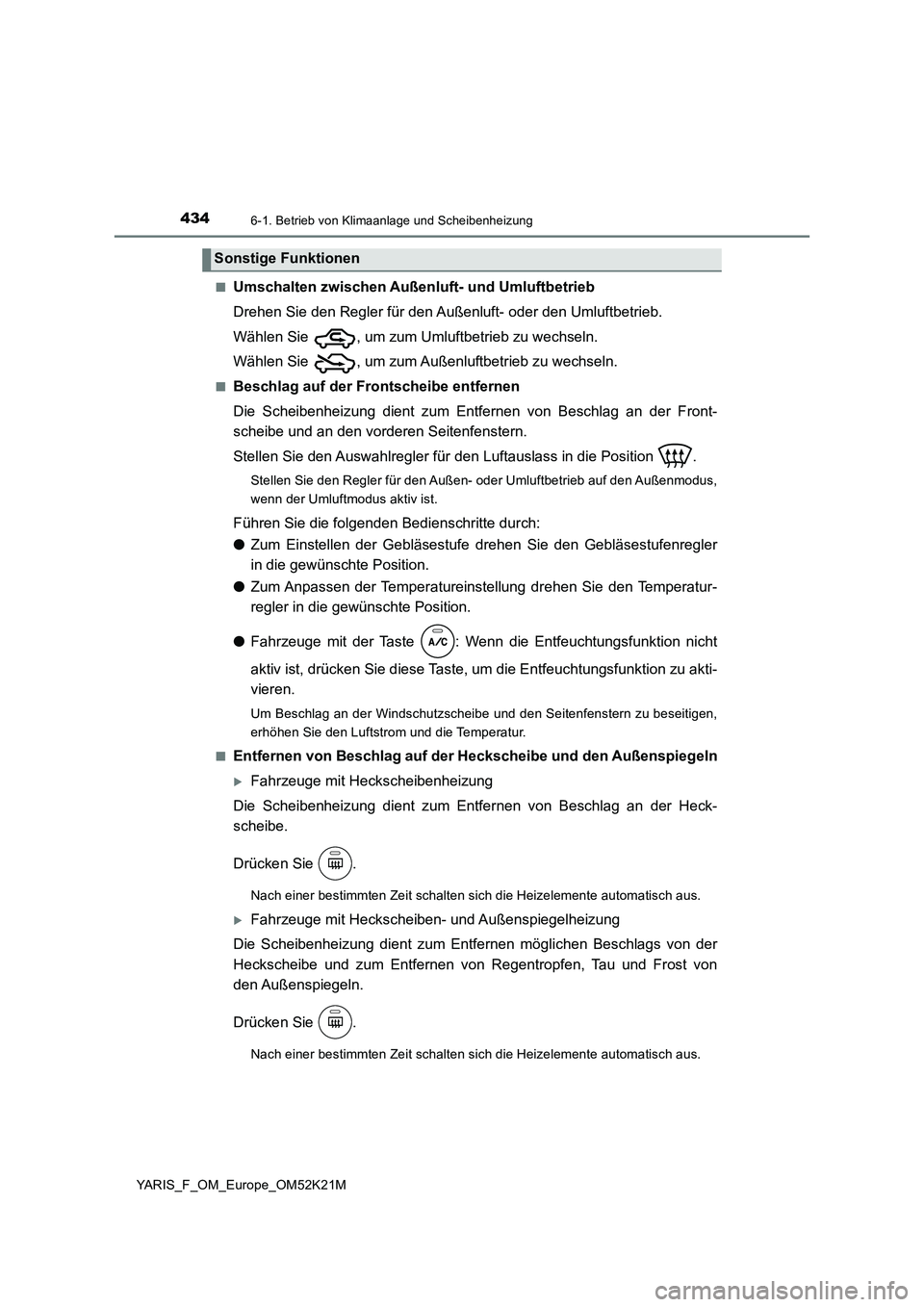

Page 434 of 700

4346-1. Betrieb von Klimaanlage und Scheibenheizung
YARIS_F_OM_Europe_OM52K21M
■Umschalten zwischen Außenluft- und Umluftbetrieb
Drehen Sie den Regler für den Außenluft- oder den Umluftbetrieb.
Wählen Sie , um zum Umluftbetrieb zu wechseln.
Wählen Sie , um zum Außenluftbetrieb zu wechseln.
■Beschlag auf der Frontscheibe entfernen
Die Scheibenheizung dient zum Entfernen von Beschlag an der Front-
scheibe und an den vorderen Seitenfenstern.
Stellen Sie den Auswahlregler für den Luftauslass in die Position .
Stellen Sie den Regler für den Außen- oder Umluftbetrieb auf den Außenmodus,
wenn der Umluftmodus aktiv ist.
Führen Sie die folgenden Bedienschritte durch:
● Zum Einstellen der Gebläsestufe drehen Sie den Gebläsestufenregler
in die gewünschte Position.
● Zum Anpassen der Temperatureinstellung drehen Sie den Temperatur-
regler in die gewünschte Position.
● Fahrzeuge mit der Taste : Wenn die Entfeuchtungsfunktion nicht
aktiv ist, drücken Sie diese Taste, um die Entfeuchtungsfunktion zu akti-
vieren.
Um Beschlag an der Windschutzscheibe und den Seitenfenstern zu beseitigen,
erhöhen Sie den Luftstrom und die Temperatur.
■Entfernen von Beschlag auf der Heckscheibe und den Außenspiegeln
Fahrzeuge mit Heckscheibenheizung
Die Scheibenheizung dient zum Entfernen von Beschlag an der Heck-
scheibe.
Drücken Sie .
Nach einer bestimmten Zeit schalten sich die Heizelemente automatisch aus.
Fahrzeuge mit Heckscheiben- und Außenspiegelheizung
Die Scheibenheizung dient zum Entfernen möglichen Beschlags von der
Heckscheibe und zum Entfernen von Regentropfen, Tau und Frost von
den Außenspiegeln.
Drücken Sie .
Nach einer bestimmten Zeit schalten sich die Heizelemente automatisch aus.
Sonstige Funktionen

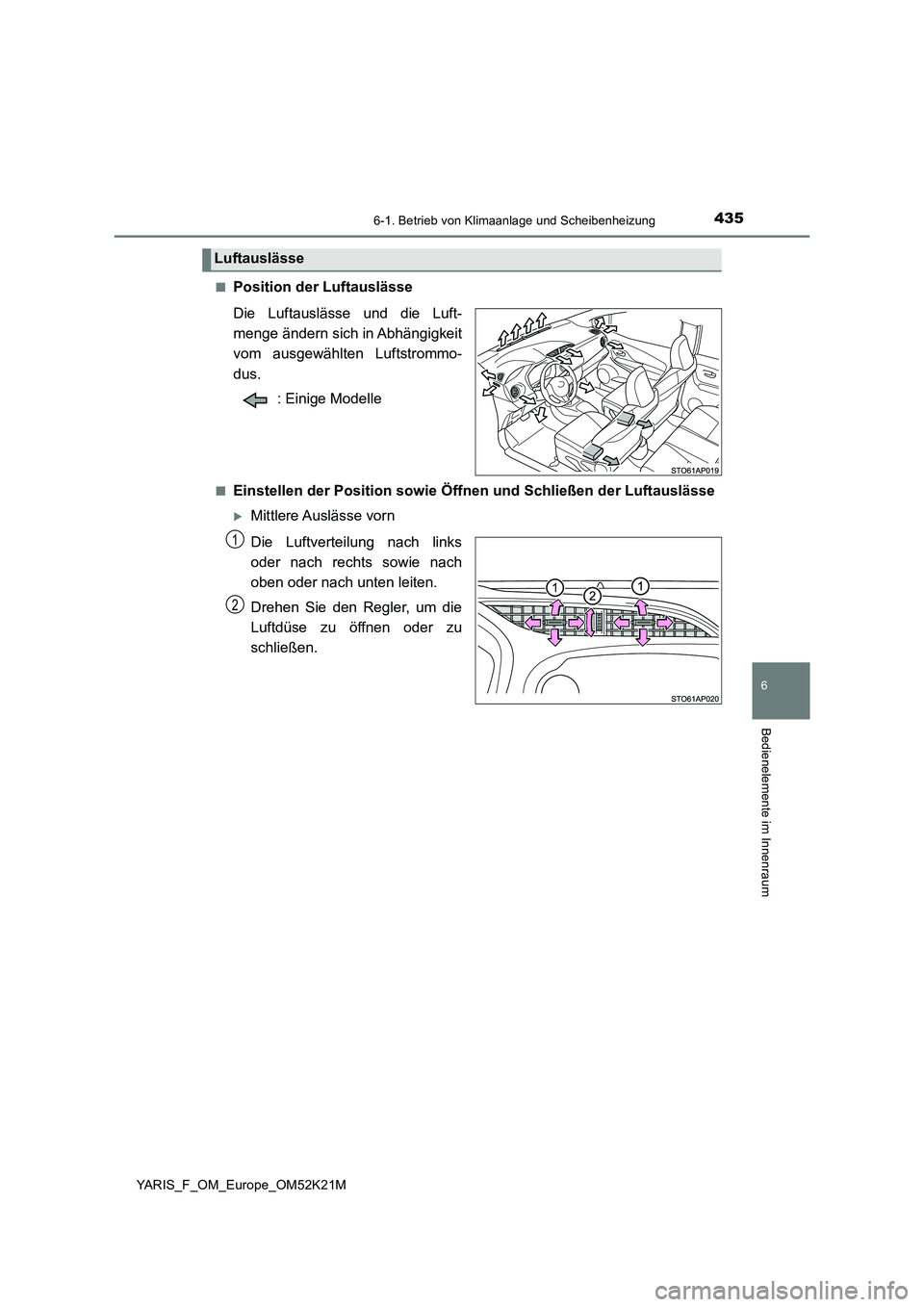

Page 435 of 700

4356-1. Betrieb von Klimaanlage und Scheibenheizung
6
Bedienelemente im Innenraum
YARIS_F_OM_Europe_OM52K21M
■Position der Luftauslässe
Die Luftauslässe und die Luft-
menge ändern sich in Abhängigkeit
vom ausgewählten Luftstrommo-
dus.
: Einige Modelle
■Einstellen der Position sowie Öffnen und Schließen der Luftauslässe
Mittlere Auslässe vorn
Die Luftverteilung nach links
oder nach rechts sowie nach
oben oder nach unten leiten.
Drehen Sie den Regler, um die
Luftdüse zu öffnen oder zu
schließen.
Luftauslässe
1
2

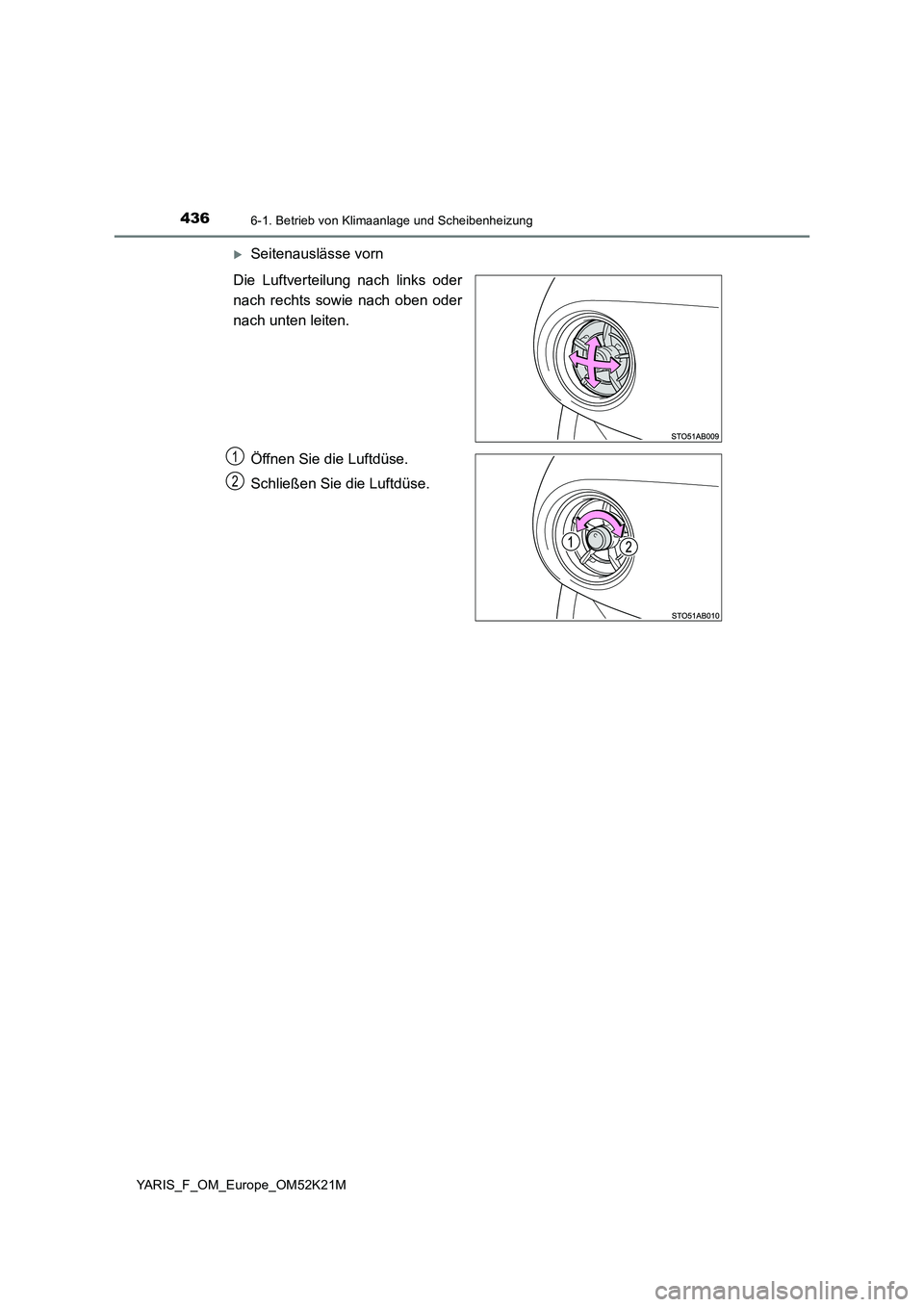

Page 436 of 700

4366-1. Betrieb von Klimaanlage und Scheibenheizung
YARIS_F_OM_Europe_OM52K21M
Seitenauslässe vorn
Die Luftverteilung nach links oder
nach rechts sowie nach oben oder
nach unten leiten.
Öffnen Sie die Luftdüse.
Schließen Sie die Luftdüse.
1
2
Page 437 of 700

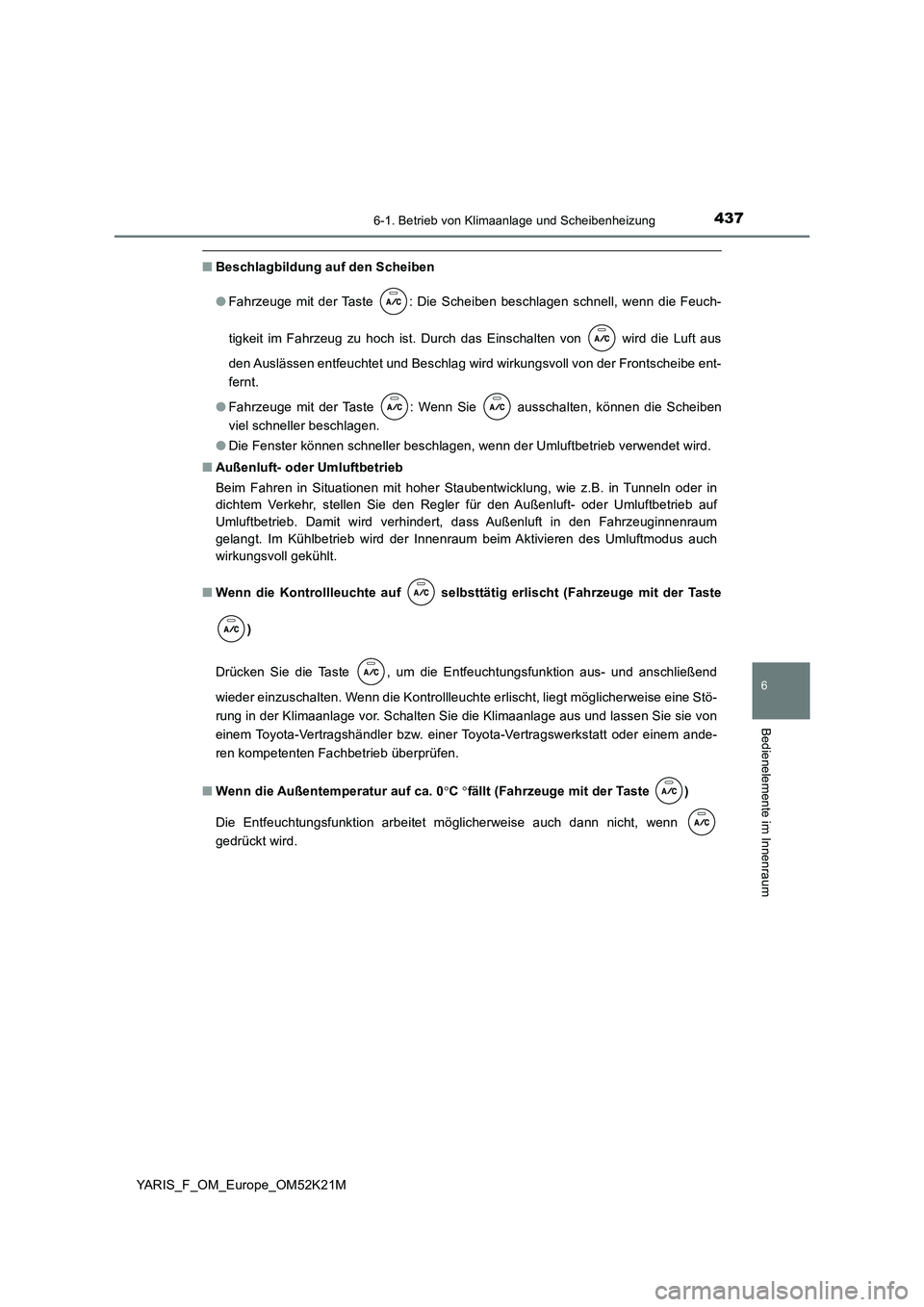

4376-1. Betrieb von Klimaanlage und Scheibenheizung
6
Bedienelemente im Innenraum
YARIS_F_OM_Europe_OM52K21M
■Beschlagbildung auf den Scheiben
● Fahrzeuge mit der Taste : Die Scheiben beschlagen schnell, wenn die Feuch-
tigkeit im Fahrzeug zu hoch ist. Durch das Einschalten von wird die Luft aus
den Auslässen entfeuchtet und Beschlag wird wirkungsvoll von der Frontscheibe ent-
fernt.
● Fahrzeuge mit der Taste : Wenn Sie ausschalten, können die Scheiben
viel schneller beschlagen.
● Die Fenster können schneller beschlagen, wenn der Umluftbetrieb verwendet wird.
■ Außenluft- oder Umluftbetrieb
Beim Fahren in Situationen mit hoher Staubentwicklung, wie z.B. in Tunneln oder in
dichtem Verkehr, stellen Sie den Regler für den Außenluft- oder Umluftbetrieb auf
Umluftbetrieb. Damit wird verhindert, dass Außenluft in den Fahrzeuginnenraum
gelangt. Im Kühlbetrieb wird der Innenraum beim Aktivieren des Umluftmodus auch
wirkungsvoll gekühlt.
■ Wenn die Kontrollleuchte auf selbsttätig erlischt (Fahrzeuge mit der Taste
)
Drücken Sie die Taste , um die Entfeuchtungsfunktion aus- und anschließend
wieder einzuschalten. Wenn die Kontrollleuchte erlischt, liegt möglicherweise eine Stö-
rung in der Klimaanlage vor. Schalten Sie die Klimaanlage aus und lassen Sie sie von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb überprüfen.
■ Wenn die Außentemperatur auf ca. 0C fällt (Fahrzeuge mit der Taste )
Die Entfeuchtungsfunktion arbeitet möglicherweise auch dann nicht, wenn
gedrückt wird.

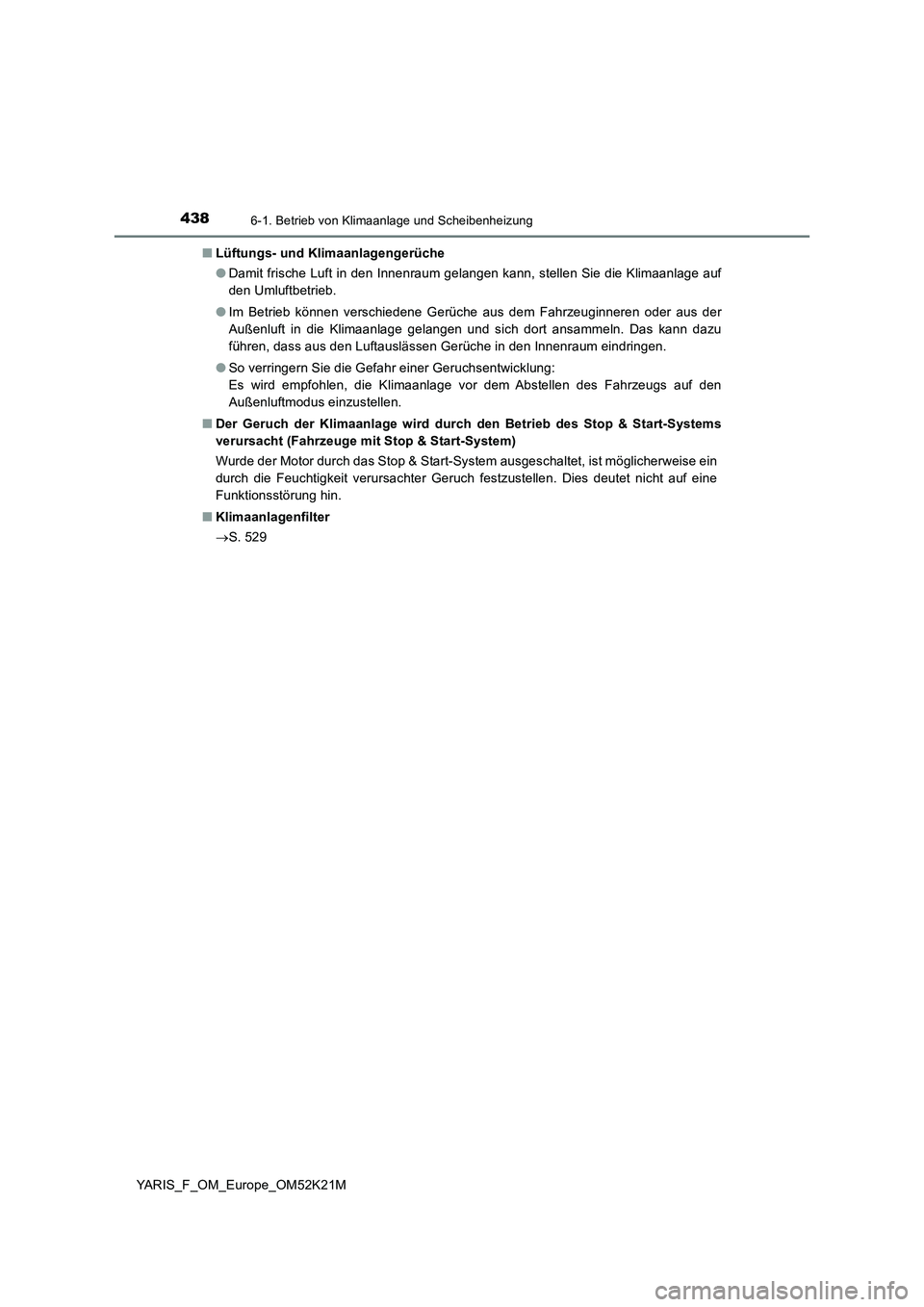

Page 438 of 700

4386-1. Betrieb von Klimaanlage und Scheibenheizung
YARIS_F_OM_Europe_OM52K21M
■ Lüftungs- und Klimaanlagengerüche
● Damit frische Luft in den Innenraum gelangen kann, stellen Sie die Klimaanlage auf
den Umluftbetrieb.
● Im Betrieb können verschiedene Gerüche aus dem Fahrzeuginneren oder aus der
Außenluft in die Klimaanlage gelangen und sich dort ansammeln. Das kann dazu
führen, dass aus den Luftauslässen Gerüche in den Innenraum eindringen.
● So verringern Sie die Gefahr einer Geruchsentwicklung:
Es wird empfohlen, die Klimaanlage vor dem Abstellen des Fahrzeugs auf den
Außenluftmodus einzustellen.
■ Der Geruch der Klimaanlage wird durch den Betrieb des Stop & Start-Systems
verursacht (Fahrzeuge mit Stop & Start-System)
Wurde der Motor durch das Stop & Start-System ausgeschaltet, ist möglicherweise ein
durch die Feuchtigkeit verursachter Geruch festzustellen. Dies deutet nicht auf eine
Funktionsstörung hin.
■ Klimaanlagenfilter
S. 529
Page 439 of 700

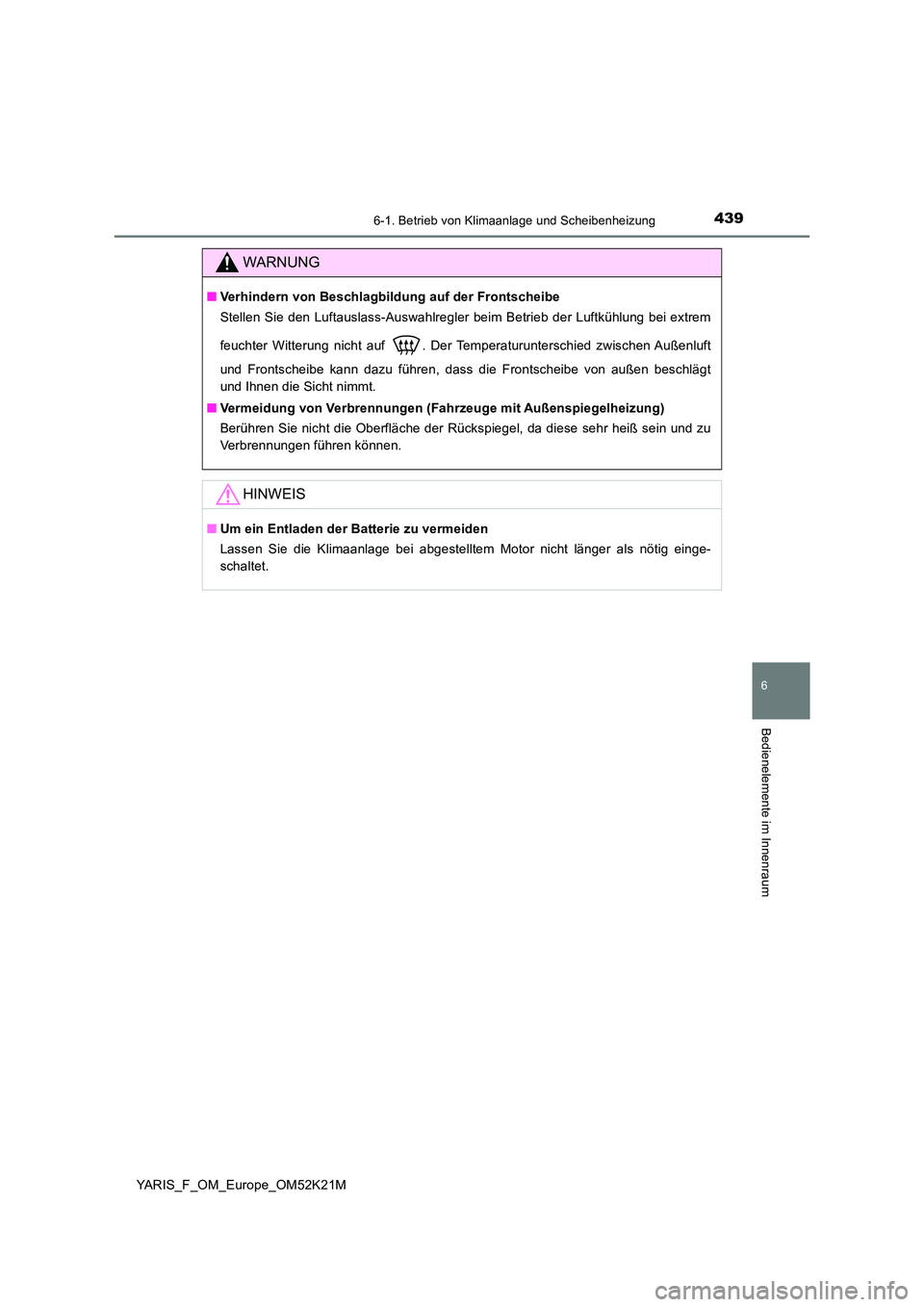

4396-1. Betrieb von Klimaanlage und Scheibenheizung
6
Bedienelemente im Innenraum
YARIS_F_OM_Europe_OM52K21M
WARNUNG
■Verhindern von Beschlagbildung auf der Frontscheibe
Stellen Sie den Luftauslass-Auswahlregler beim Betrieb der Luftkühlung bei extrem
feuchter Witterung nicht auf . Der Temperaturunterschied zwischen Außenluft
und Frontscheibe kann dazu führen, dass die Frontscheibe von außen beschlägt
und Ihnen die Sicht nimmt.
■ Vermeidung von Verbrennungen (Fahrzeuge mit Außenspiegelheizung)
Berühren Sie nicht die Oberfläche der Rückspiegel, da diese sehr heiß sein und zu
Verbrennungen führen können.
HINWEIS
■ Um ein Entladen der Batterie zu vermeiden
Lassen Sie die Klimaanlage bei abgestelltem Motor nicht länger als nötig einge-
schaltet.

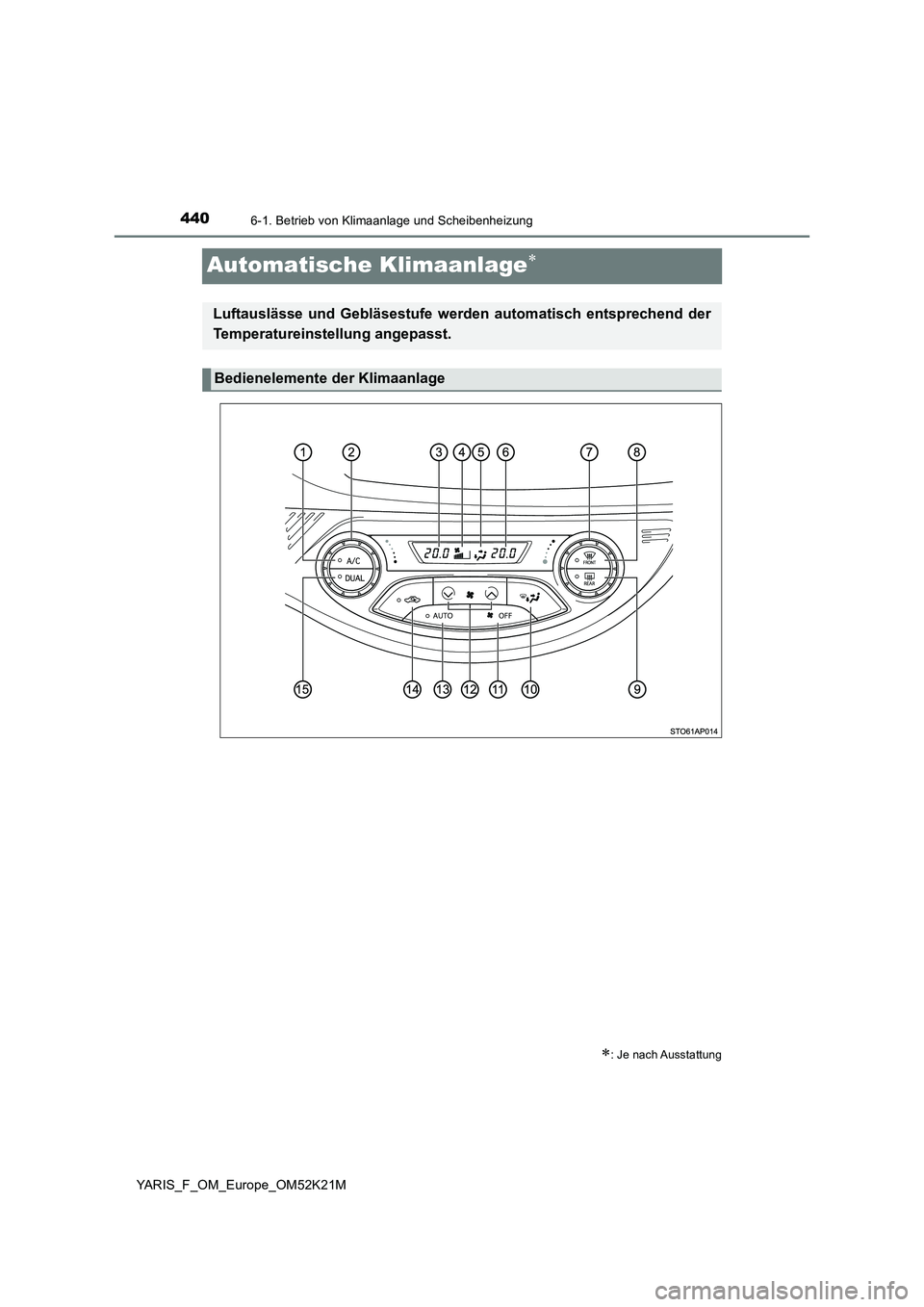

Page 440 of 700

4406-1. Betrieb von Klimaanlage und Scheibenheizung
YARIS_F_OM_Europe_OM52K21M
Automatische Klimaanlage
: Je nach Ausstattung
Luftauslässe und Gebläsestufe werden automatisch entsprechend der
Temperatureinstellung angepasst.
Bedienelemente der Klimaanlage
