TOYOTA YARIS 2019 Betriebsanleitungen (in German)
Manufacturer: TOYOTA, Model Year: 2019, Model line: YARIS, Model: TOYOTA YARIS 2019Pages: 700, PDF-Größe: 65.56 MB
Page 501 of 700

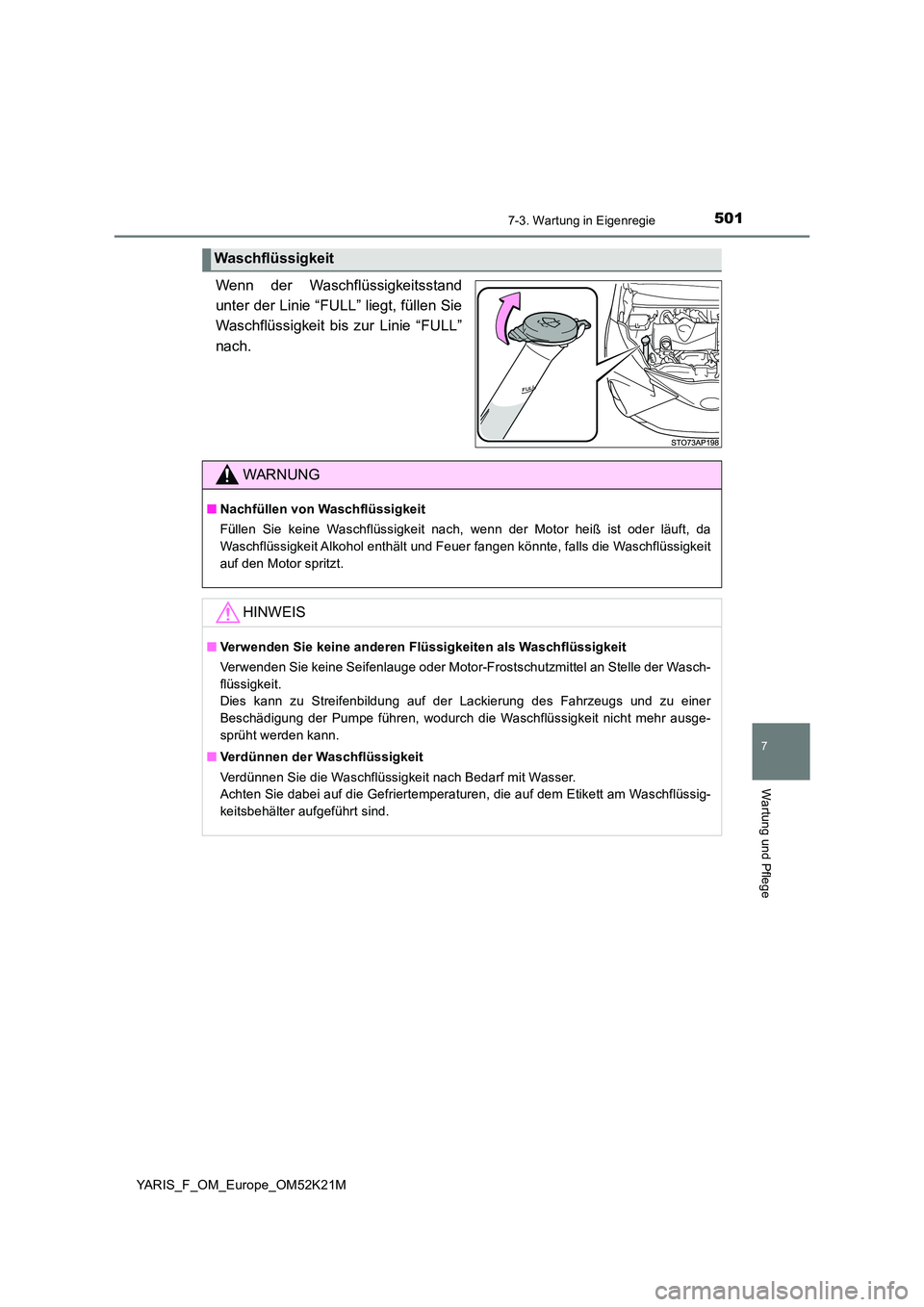

5017-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_F_OM_Europe_OM52K21M
Wenn der Waschflüssigkeitsstand
unter der Linie “FULL” liegt, füllen Sie
Waschflüssigkeit bis zur Linie “FULL”
nach.
Waschflüssigkeit
WARNUNG
■ Nachfüllen von Waschflüssigkeit
Füllen Sie keine Waschflüssigkeit nach, wenn der Motor heiß ist oder läuft, da
Waschflüssigkeit Alkohol enthält und Feuer fangen könnte, falls die Waschflüssigkeit
auf den Motor spritzt.
HINWEIS
■ Verwenden Sie keine anderen Flüssigkeiten als Waschflüssigkeit
Verwenden Sie keine Seifenlauge oder Motor-Frostschutzmittel an Stelle der Wasch-
flüssigkeit.
Dies kann zu Streifenbildung auf der Lackierung des Fahrzeugs und zu einer
Beschädigung der Pumpe führen, wodurch die Waschflüssigkeit nicht mehr ausge-
sprüht werden kann.
■ Verdünnen der Waschflüssigkeit
Verdünnen Sie die Waschflüssigkeit nach Bedarf mit Wasser.
Achten Sie dabei auf die Gefriertemperaturen, die auf dem Etikett am Waschflüssig-
keitsbehälter aufgeführt sind.

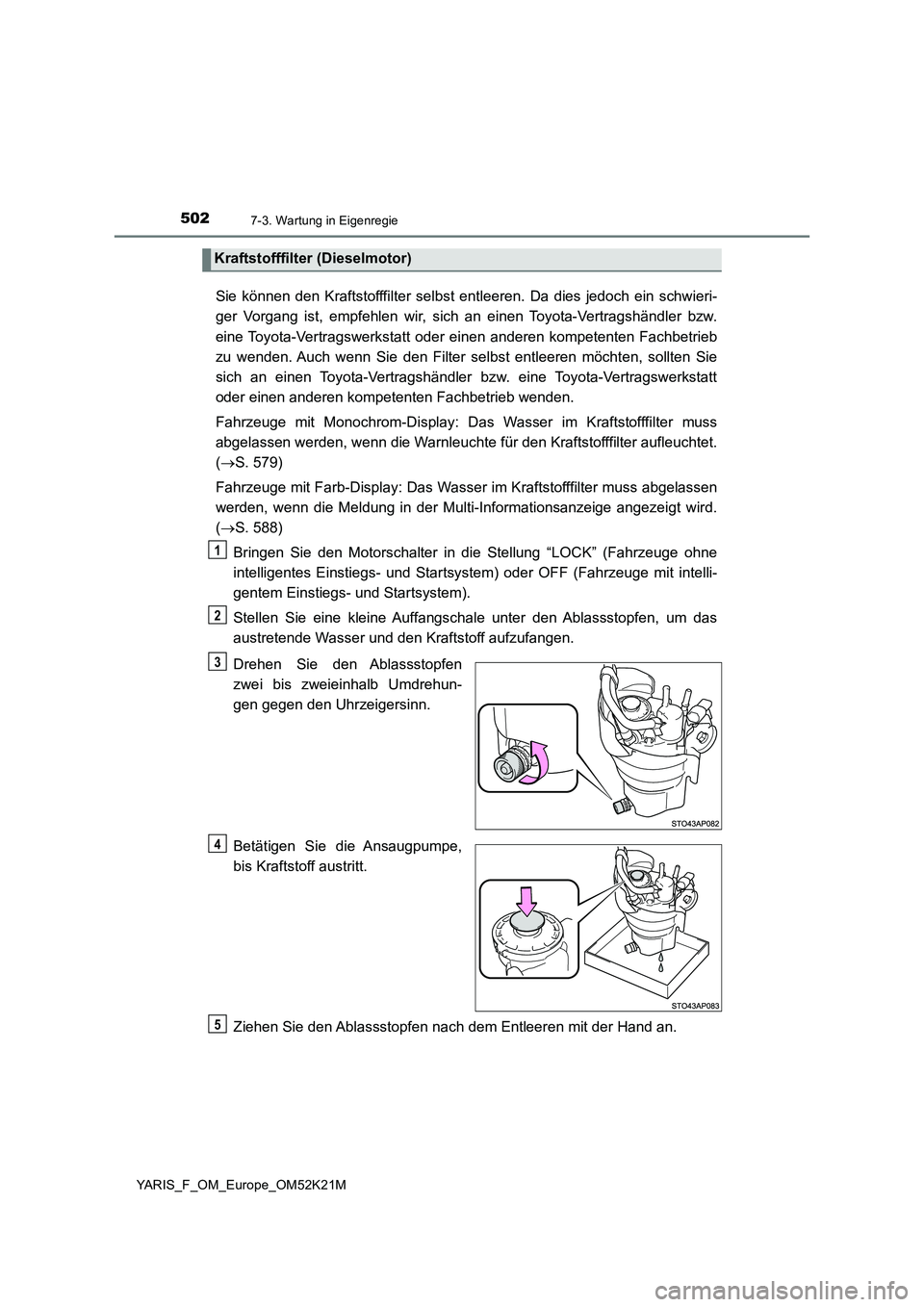

Page 502 of 700

5027-3. Wartung in Eigenregie
YARIS_F_OM_Europe_OM52K21M
Sie können den Kraftstofffilter selbst entleeren. Da dies jedoch ein schwieri-
ger Vorgang ist, empfehlen wir, si ch an einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb
zu wenden. Auch wenn Sie den Filter selbst entleeren möchten, sollten Sie
sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten Fachbetrieb wenden.
Fahrzeuge mit Monochrom-Display: Das Wasser im Kraftstofffilter muss
abgelassen werden, wenn die Warnleuchte für den Kraftstofffilter aufleuchtet.
( S. 579)
Fahrzeuge mit Farb-Display: Das Wasser im Kraftstofffilter muss abgelassen
werden, wenn die Meldung in der Multi-Informationsanzeige angezeigt wird.
( S. 588)
Bringen Sie den Motorschalter in die Stellung “LOCK” (Fahrzeuge ohne
intelligentes Einstiegs- und Startsystem) oder OFF (Fahrzeuge mit intelli-
gentem Einstiegs- und Startsystem).
Stellen Sie eine kleine Auffangschale unter den Ablassstopfen, um das
austretende Wasser und den Kraftstoff aufzufangen.
Drehen Sie den Ablassstopfen
zwei bis zweieinhalb Umdrehun-
gen gegen den Uhrzeigersinn.
Betätigen Sie die Ansaugpumpe,
bis Kraftstoff austritt.
Ziehen Sie den Ablassstopfen nach dem Entleeren mit der Hand an.
Kraftstofffilter (Dieselmotor)
1
2
3
4
5

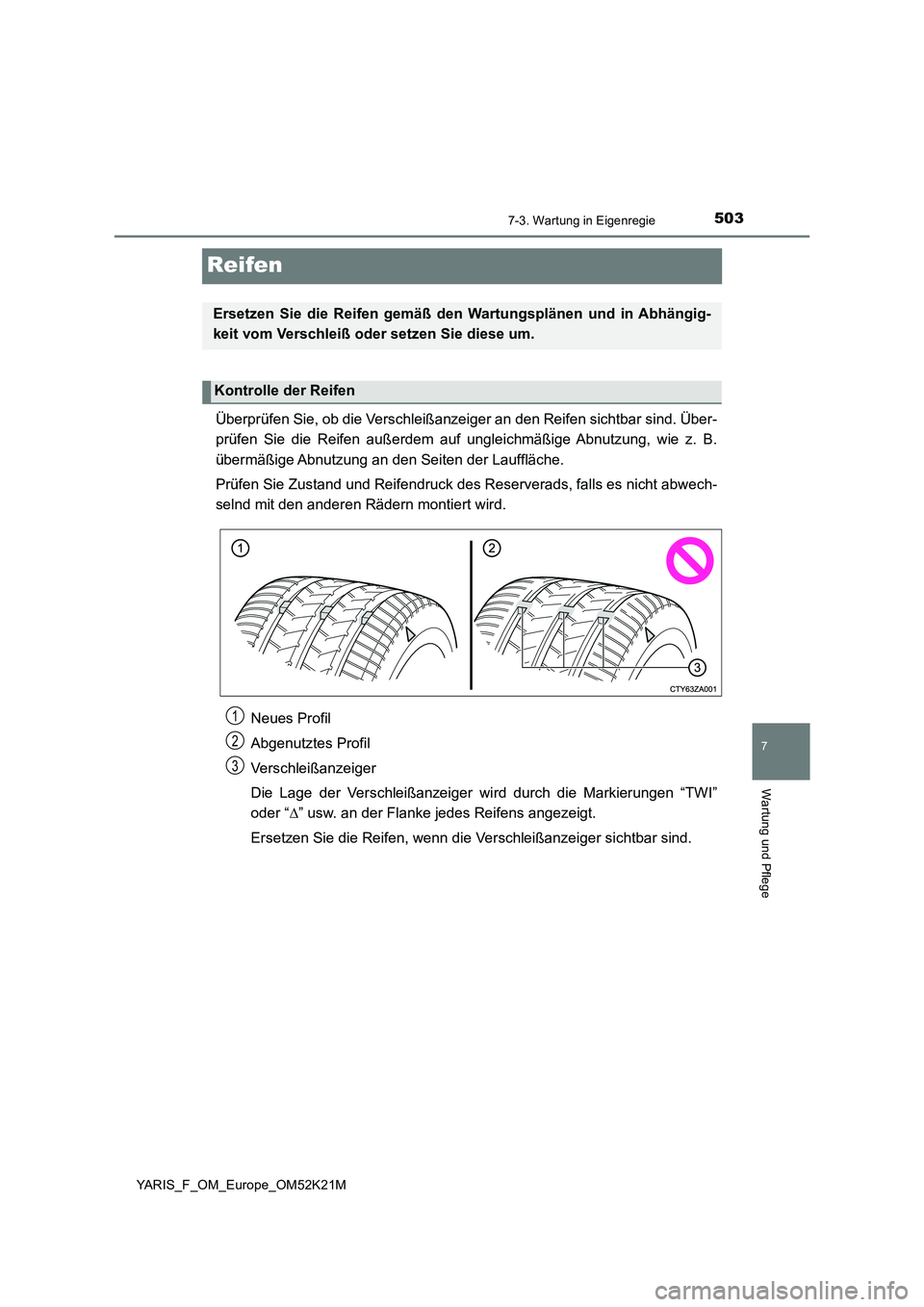

Page 503 of 700

5037-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_F_OM_Europe_OM52K21M
Reifen
Überprüfen Sie, ob die Verschleißanzeiger an den Reifen sichtbar sind. Über-
prüfen Sie die Reifen außerdem auf ungleichmäßige Abnutzung, wie z. B.
übermäßige Abnutzung an den Seiten der Lauffläche.
Prüfen Sie Zustand und Reifendruck des Reserverads, falls es nicht abwech-
selnd mit den anderen Rädern montiert wird.
Neues Profil
Abgenutztes Profil
Verschleißanzeiger
Die Lage der Verschleißanzeiger wi rd durch die Markierungen “TWI”
oder “ ” usw. an der Flanke jedes Reifens angezeigt.
Ersetzen Sie die Reifen, wenn die Verschleißanzeiger sichtbar sind.
Ersetzen Sie die Reifen gemäß den Wartungsplänen und in Abhängig-
keit vom Verschleiß oder setzen Sie diese um.
Kontrolle der Reifen
1
2
3

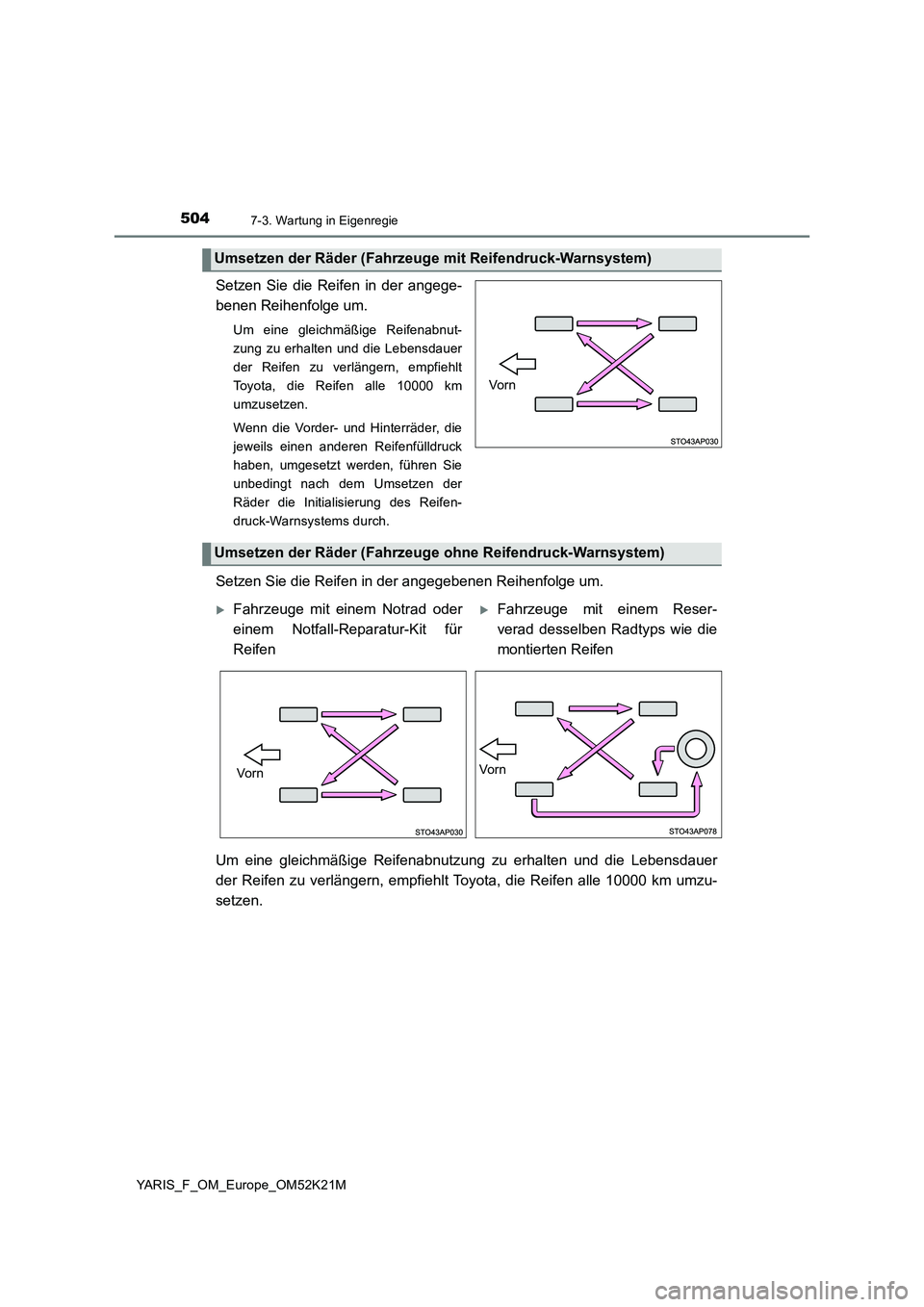

Page 504 of 700

5047-3. Wartung in Eigenregie
YARIS_F_OM_Europe_OM52K21M
Setzen Sie die Reifen in der angege-
benen Reihenfolge um.
Um eine gleichmäßige Reifenabnut-
zung zu erhalten und die Lebensdauer
der Reifen zu verlängern, empfiehlt
Toyota, die Reifen alle 10000 km
umzusetzen.
Wenn die Vorder- und Hinterräder, die
jeweils einen anderen Reifenfülldruck
haben, umgesetzt werden, führen Sie
unbedingt nach dem Umsetzen der
Räder die Initialisierung des Reifen-
druck-Warnsystems durch.
Setzen Sie die Reifen in der angegebenen Reihenfolge um.
Um eine gleichmäßige Reifenabnutzung zu erhalten und die Lebensdauer
der Reifen zu verlängern, empfiehlt Toyota, die Reifen alle 10000 km umzu-
setzen.
Umsetzen der Räder (Fahrzeuge mit Reifendruck-Warnsystem)
Vo r n
Umsetzen der Räder (Fahrzeuge ohne Reifendruck-Warnsystem)
Fahrzeuge mit einem Notrad oder
einem Notfall-Reparatur-Kit für
Reifen
Fahrzeuge mit einem Reser-
verad desselben Radtyps wie die
montierten Reifen
VornVo r n
Page 505 of 700

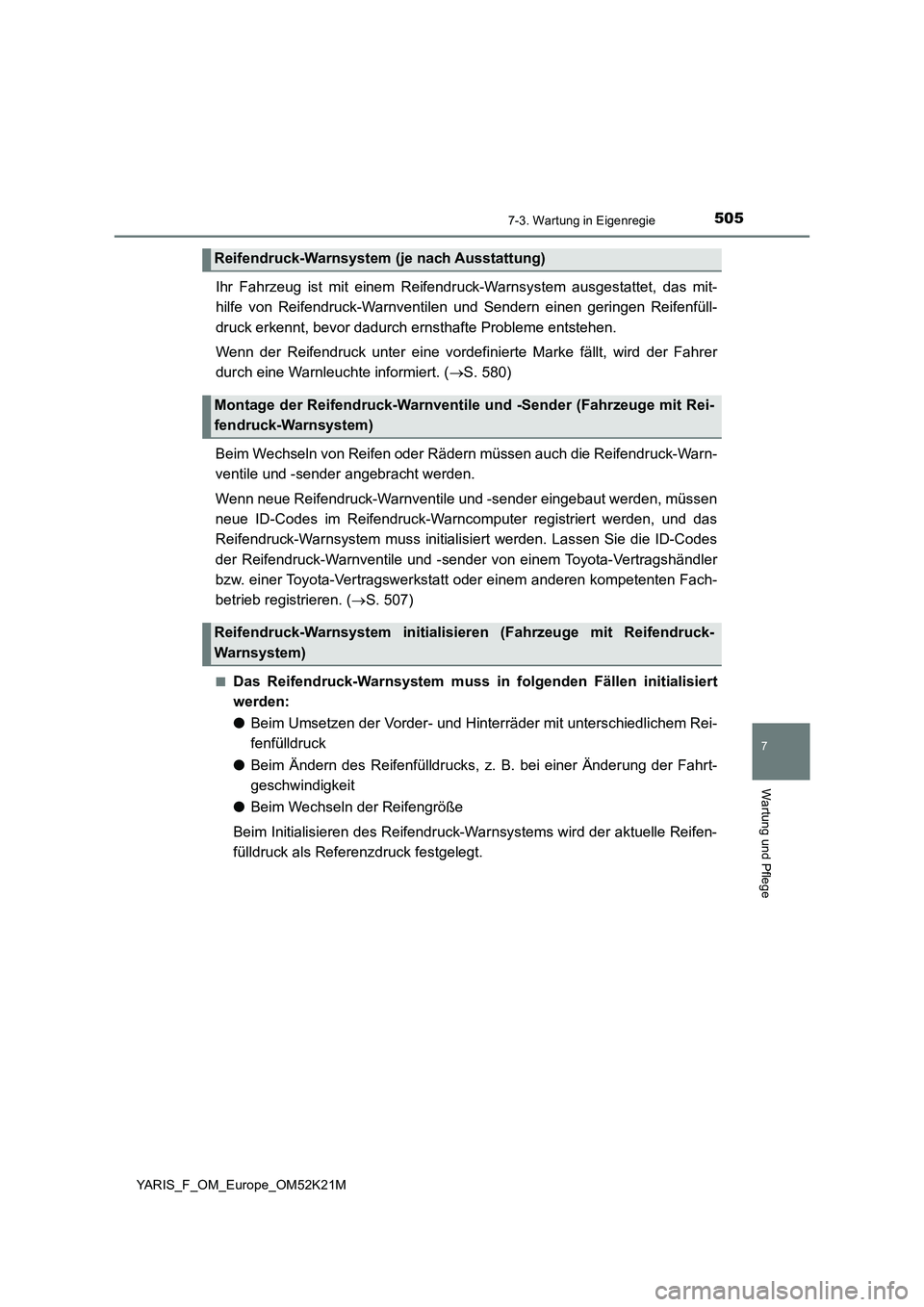

5057-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_F_OM_Europe_OM52K21M
Ihr Fahrzeug ist mit einem Reifendruck-Warnsystem ausgestattet, das mit-
hilfe von Reifendruck-Warnventilen und Sendern einen geringen Reifenfüll-
druck erkennt, bevor dadurch ernsthafte Probleme entstehen.
Wenn der Reifendruck unter eine vordefin ierte Marke fällt, wird der Fahrer
durch eine Warnleuchte informiert. ( S. 580)
Beim Wechseln von Reifen oder Rädern müssen auch die Reifendruck-Warn-
ventile und -sender angebracht werden.
Wenn neue Reifendruck-Warnventile und -sender eingebaut werden, müssen
neue ID-Codes im Reifendruck-Warncomputer registriert werden, und das
Reifendruck-Warnsystem muss initialisiert werden. Lassen Sie die ID-Codes
der Reifendruck-Warnventile und -sender von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fach-
betrieb registrieren. ( S. 507)
■Das Reifendruck-Warnsystem muss in folgenden Fällen initialisiert
werden:
● Beim Umsetzen der Vorder- und Hinterräder mit unterschiedlichem Rei-
fenfülldruck
● Beim Ändern des Reifenfülldrucks, z. B. bei einer Änderung der Fahrt-
geschwindigkeit
● Beim Wechseln der Reifengröße
Beim Initialisieren des Reifendruck-Warnsystems wird der aktuelle Reifen-
fülldruck als Referenzdruck festgelegt.
Reifendruck-Warnsystem (je nach Ausstattung)
Montage der Reifendruck-Warnventile und -Sender (Fahrzeuge mit Rei-
fendruck-Warnsystem)
Reifendruck-Warnsystem initialisieren (Fahrzeuge mit Reifendruck-
Warnsystem)

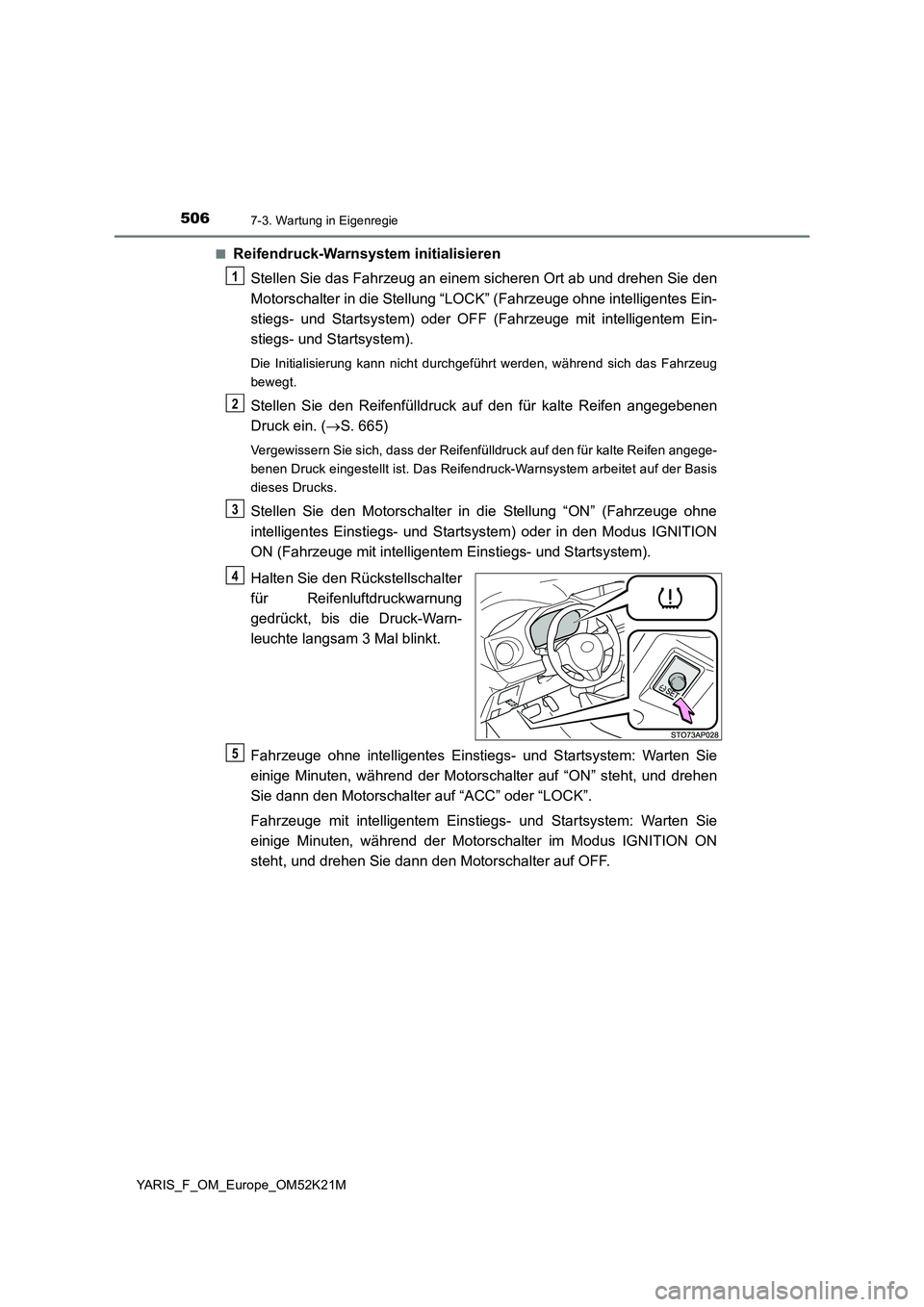

Page 506 of 700

5067-3. Wartung in Eigenregie
YARIS_F_OM_Europe_OM52K21M
■Reifendruck-Warnsystem initialisieren
Stellen Sie das Fahrzeug an einem sicheren Ort ab und drehen Sie den
Motorschalter in die Stellung “LOCK” (Fahrzeuge ohne intelligentes Ein-
stiegs- und Startsystem) oder OFF (Fahrzeuge mit intelligentem Ein-
stiegs- und Startsystem).
Die Initialisierung kann nicht durchgeführt werden, während sich das Fahrzeug
bewegt.
Stellen Sie den Reifenfülldruck auf den für kalte Reifen angegebenen
Druck ein. ( S. 665)
Vergewissern Sie sich, dass der Reifenfülldruck auf den für kalte Reifen angege-
benen Druck eingestellt ist. Das Reifendruck-Warnsystem arbeitet auf der Basis
dieses Drucks.
Stellen Sie den Motorschalter in die Stellung “ON” (Fahrzeuge ohne
intelligentes Einstiegs- und Startsystem) oder in den Modus IGNITION
ON (Fahrzeuge mit intelligentem Einstiegs- und Startsystem).
Halten Sie den Rückstellschalter
für Reifenluftdruckwarnung
gedrückt, bis die Druck-Warn-
leuchte langsam 3 Mal blinkt.
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Warten Sie
einige Minuten, während der Motorschalter auf “ON” steht, und drehen
Sie dann den Motorschalter auf “ACC” oder “LOCK”.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Warten Sie
einige Minuten, während der Motorschalter im Modus IGNITION ON
steht, und drehen Sie dann den Motorschalter auf OFF.
1
2
3
4
5

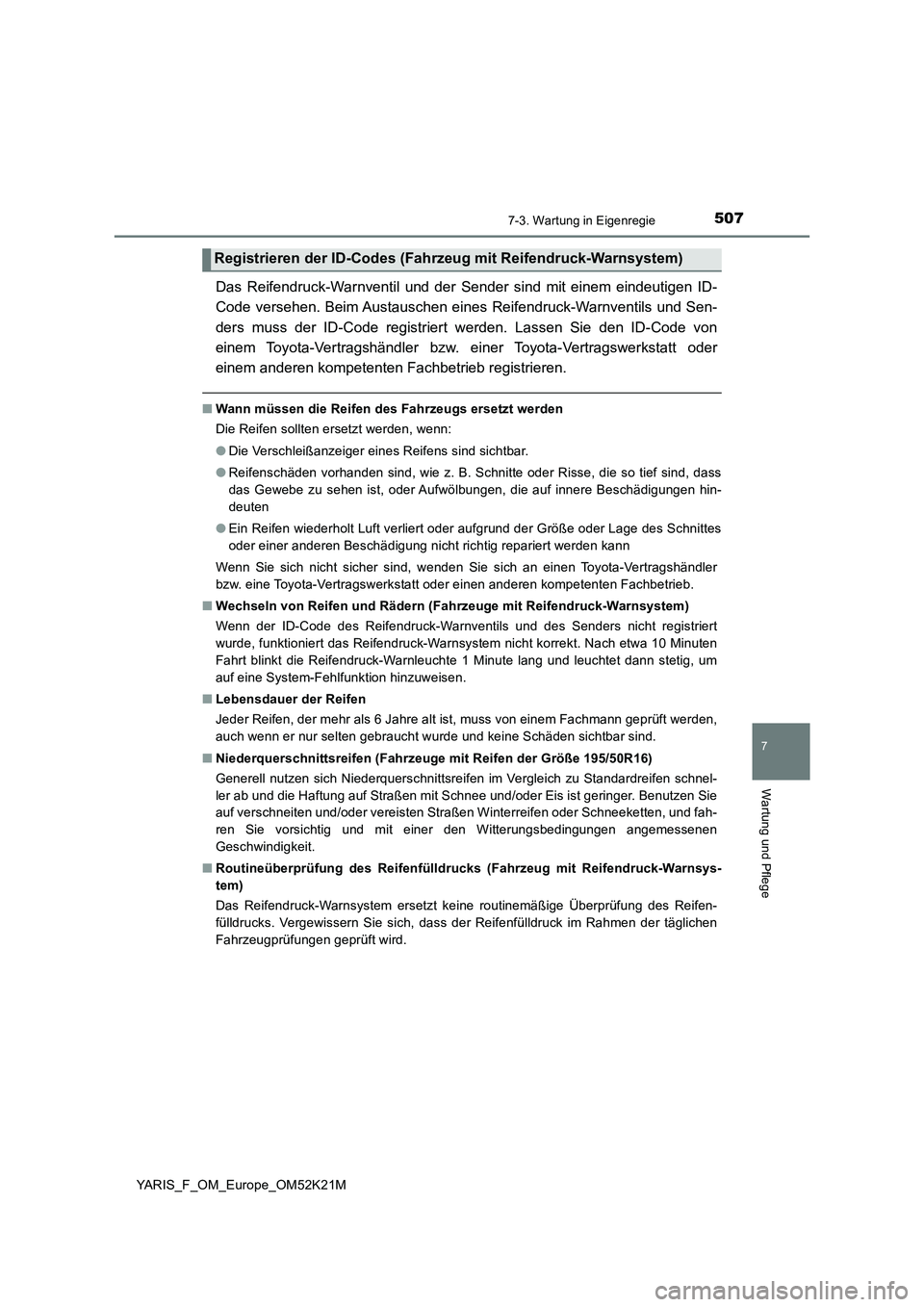

Page 507 of 700

5077-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_F_OM_Europe_OM52K21M
Das Reifendruck-Warnventil und der Sender sind mit einem eindeutigen ID-
Code versehen. Beim Austauschen eines Reifendruck-Warnventils und Sen-
ders muss der ID-Code registriert werden. Lassen Sie den ID-Code von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb registrieren.
■ Wann müssen die Reifen des Fahrzeugs ersetzt werden
Die Reifen sollten ersetzt werden, wenn:
● Die Verschleißanzeiger eines Reifens sind sichtbar.
● Reifenschäden vorhanden sind, wie z. B. Schnitte oder Risse, die so tief sind, dass
das Gewebe zu sehen ist, oder Aufwölbungen, die auf innere Beschädigungen hin-
deuten
● Ein Reifen wiederholt Luft verliert oder aufgrund der Größe oder Lage des Schnittes
oder einer anderen Beschädigung nicht richtig repariert werden kann
Wenn Sie sich nicht sicher sind, wenden Sie sich an einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
■ Wechseln von Reifen und Rädern (Fahrzeuge mit Reifendruck-Warnsystem)
Wenn der ID-Code des Reifendruck-Warnventils und des Senders nicht registriert
wurde, funktioniert das Reifendruck-Warnsystem nicht korrekt. Nach etwa 10 Minuten
Fahrt blinkt die Reifendruck-Warnleuchte 1 Minute lang und leuchtet dann stetig, um
auf eine System-Fehlfunktion hinzuweisen.
■ Lebensdauer der Reifen
Jeder Reifen, der mehr als 6 Jahre alt ist, muss von einem Fachmann geprüft werden,
auch wenn er nur selten gebraucht wurde und keine Schäden sichtbar sind.
■ Niederquerschnittsreifen (Fahrzeuge mit Reifen der Größe 195/50R16)
Generell nutzen sich Niederquerschnittsreifen im Vergleich zu Standardreifen schnel-
ler ab und die Haftung auf Straßen mit Schnee und/oder Eis ist geringer. Benutzen Sie
auf verschneiten und/oder vereisten Straßen Winterreifen oder Schneeketten, und fah-
ren Sie vorsichtig und mit einer den Witterungsbedingungen angemessenen
Geschwindigkeit.
■ Routineüberprüfung des Reifenfülldrucks (Fahrzeug mit Reifendruck-Warnsys-
tem)
Das Reifendruck-Warnsystem ersetzt keine routinemäßige Überprüfung des Reifen-
fülldrucks. Vergewissern Sie sich, dass der Reifenfülldruck im Rahmen der täglichen
Fahrzeugprüfungen geprüft wird.
Registrieren der ID-Codes (Fahrzeug mit Reifendruck-Warnsystem)

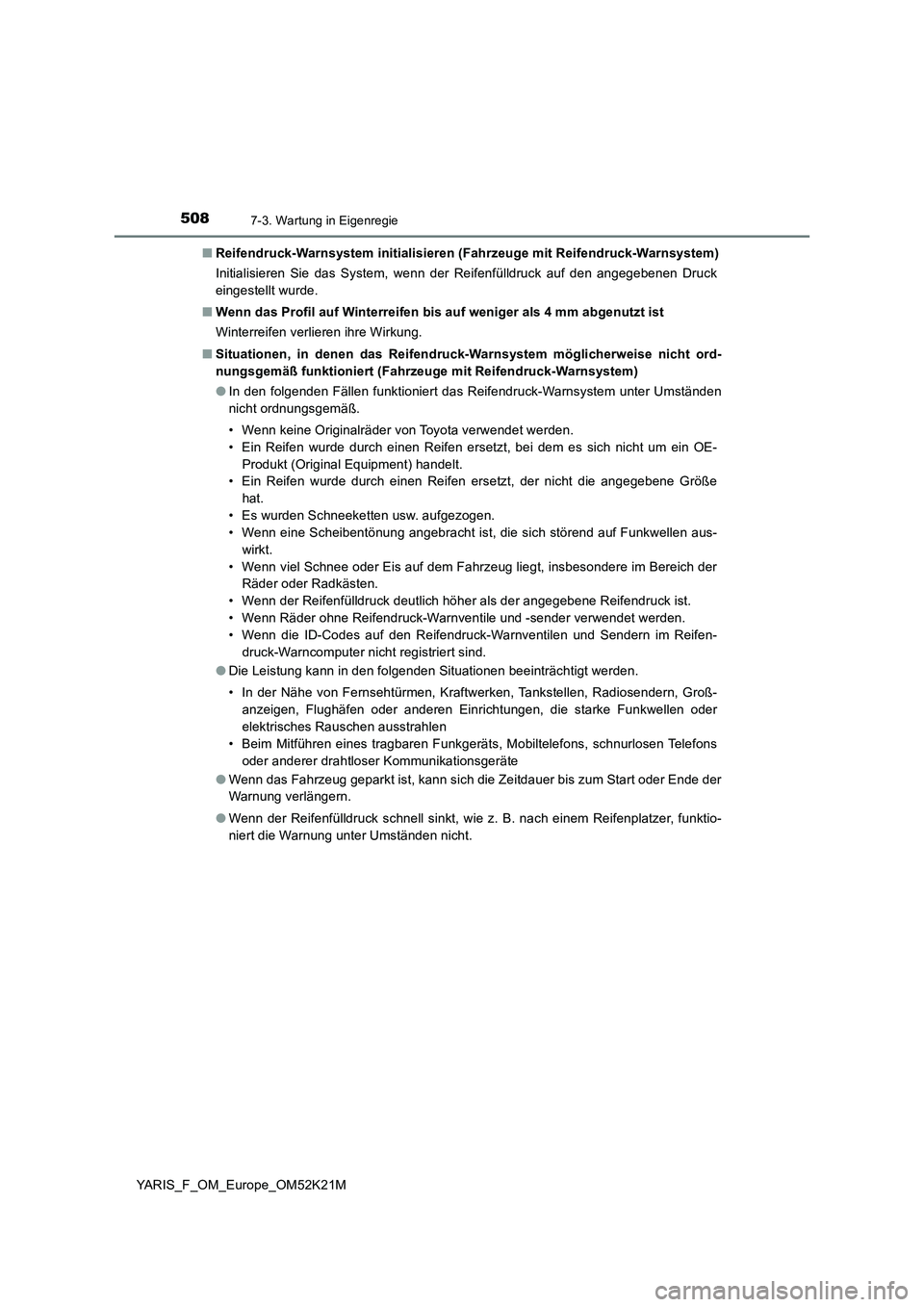

Page 508 of 700

5087-3. Wartung in Eigenregie
YARIS_F_OM_Europe_OM52K21M
■ Reifendruck-Warnsystem initialisieren (Fahrzeuge mit Reifendruck-Warnsystem)
Initialisieren Sie das System, wenn der Reifenfülldruck auf den angegebenen Druck
eingestellt wurde.
■ Wenn das Profil auf Winterreifen bis auf weniger als 4 mm abgenutzt ist
Winterreifen verlieren ihre Wirkung.
■ Situationen, in denen das Reifendruck-Warnsystem möglicherweise nicht ord-
nungsgemäß funktioniert (Fahrzeuge mit Reifendruck-Warnsystem)
● In den folgenden Fällen funktioniert das Reifendruck-Warnsystem unter Umständen
nicht ordnungsgemäß.
• Wenn keine Originalräder von Toyota verwendet werden.
• Ein Reifen wurde durch einen Reifen ersetzt, bei dem es sich nicht um ein OE-
Produkt (Original Equipment) handelt.
• Ein Reifen wurde durch einen Reifen ersetzt, der nicht die angegebene Größe
hat.
• Es wurden Schneeketten usw. aufgezogen.
• Wenn eine Scheibentönung angebracht ist, die sich störend auf Funkwellen aus-
wirkt.
• Wenn viel Schnee oder Eis auf dem Fahrzeug liegt, insbesondere im Bereich der
Räder oder Radkästen.
• Wenn der Reifenfülldruck deutlich höher als der angegebene Reifendruck ist.
• Wenn Räder ohne Reifendruck-Warnventile und -sender verwendet werden.
• Wenn die ID-Codes auf den Reifendruck-Warnventilen und Sendern im Reifen-
druck-Warncomputer nicht registriert sind.
● Die Leistung kann in den folgenden Situationen beeinträchtigt werden.
• In der Nähe von Fernsehtürmen, Kraftwerken, Tankstellen, Radiosendern, Groß-
anzeigen, Flughäfen oder anderen Einrichtungen, die starke Funkwellen oder
elektrisches Rauschen ausstrahlen
• Beim Mitführen eines tragbaren Funkgeräts, Mobiltelefons, schnurlosen Telefons
oder anderer drahtloser Kommunikationsgeräte
● Wenn das Fahrzeug geparkt ist, kann sich die Zeitdauer bis zum Start oder Ende der
Warnung verlängern.
● Wenn der Reifenfülldruck schnell sinkt, wie z. B. nach einem Reifenplatzer, funktio-
niert die Warnung unter Umständen nicht.
Page 509 of 700

5097-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_F_OM_Europe_OM52K21M

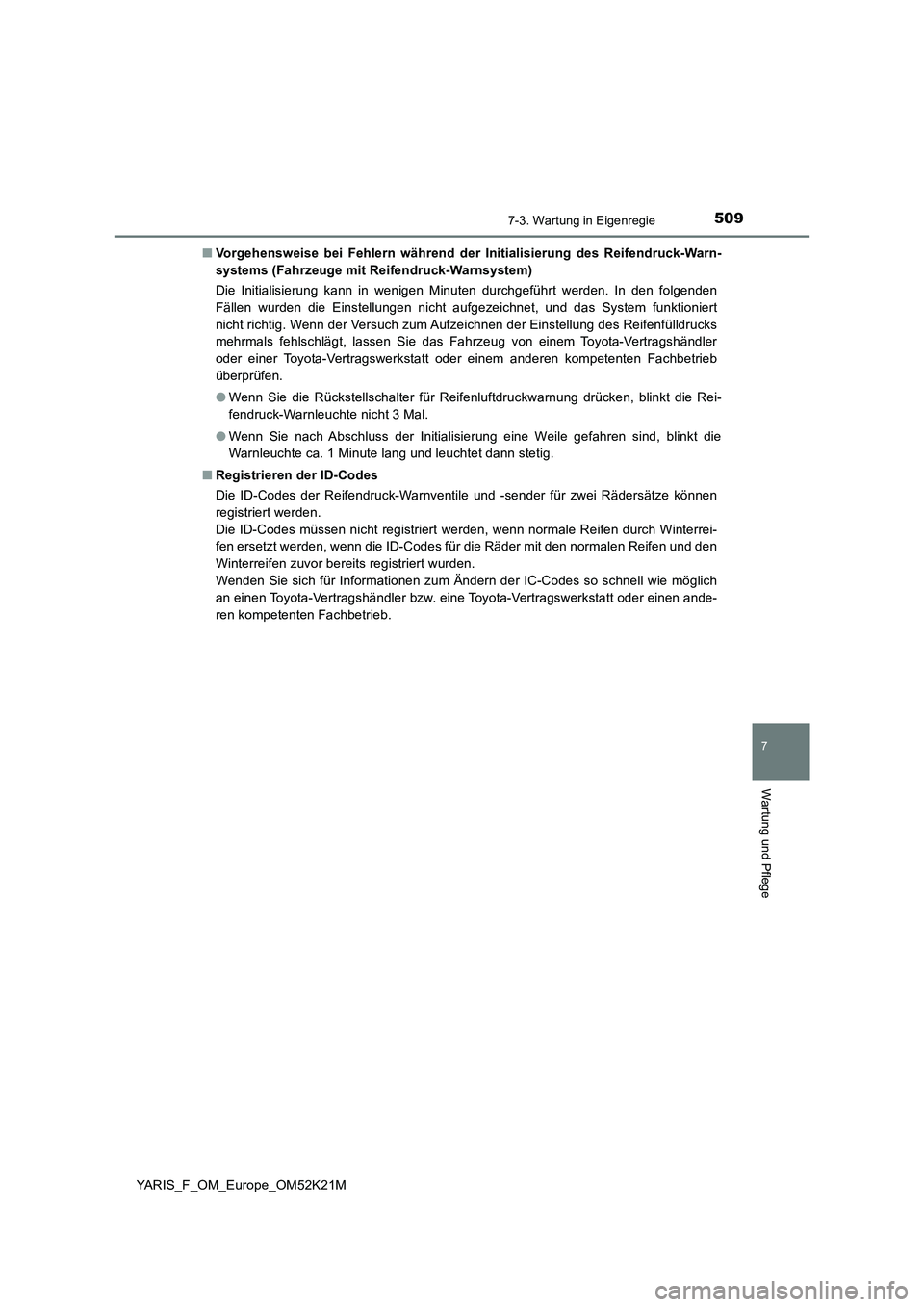

■ Vorgehensweise bei Fehlern während der Initialisierung des Reifendruck-Warn-
systems (Fahrzeuge mit Reifendruck-Warnsystem)
Die Initialisierung kann in wenigen Minuten durchgeführt werden. In den folgenden
Fällen wurden die Einstellungen nicht aufgezeichnet, und das System funktioniert
nicht richtig. Wenn der Versuch zum Aufzeichnen der Einstellung des Reifenfülldrucks
mehrmals fehlschlägt, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler
oder einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb
überprüfen.
● Wenn Sie die Rückstellschalter für Reifenluftdruckwarnung drücken, blinkt die Rei-
fendruck-Warnleuchte nicht 3 Mal.
● Wenn Sie nach Abschluss der Initialisierung eine Weile gefahren sind, blinkt die
Warnleuchte ca. 1 Minute lang und leuchtet dann stetig.
■ Registrieren der ID-Codes
Die ID-Codes der Reifendruck-Warnventile und -sender für zwei Rädersätze können
registriert werden.
Die ID-Codes müssen nicht registriert werden, wenn normale Reifen durch Winterrei-
fen ersetzt werden, wenn die ID-Codes für die Räder mit den normalen Reifen und den
Winterreifen zuvor bereits registriert wurden.
Wenden Sie sich für Informationen zum Ändern der IC-Codes so schnell wie möglich
an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen ande-
ren kompetenten Fachbetrieb.
Page 510 of 700

5107-3. Wartung in Eigenregie
YARIS_F_OM_Europe_OM52K21M

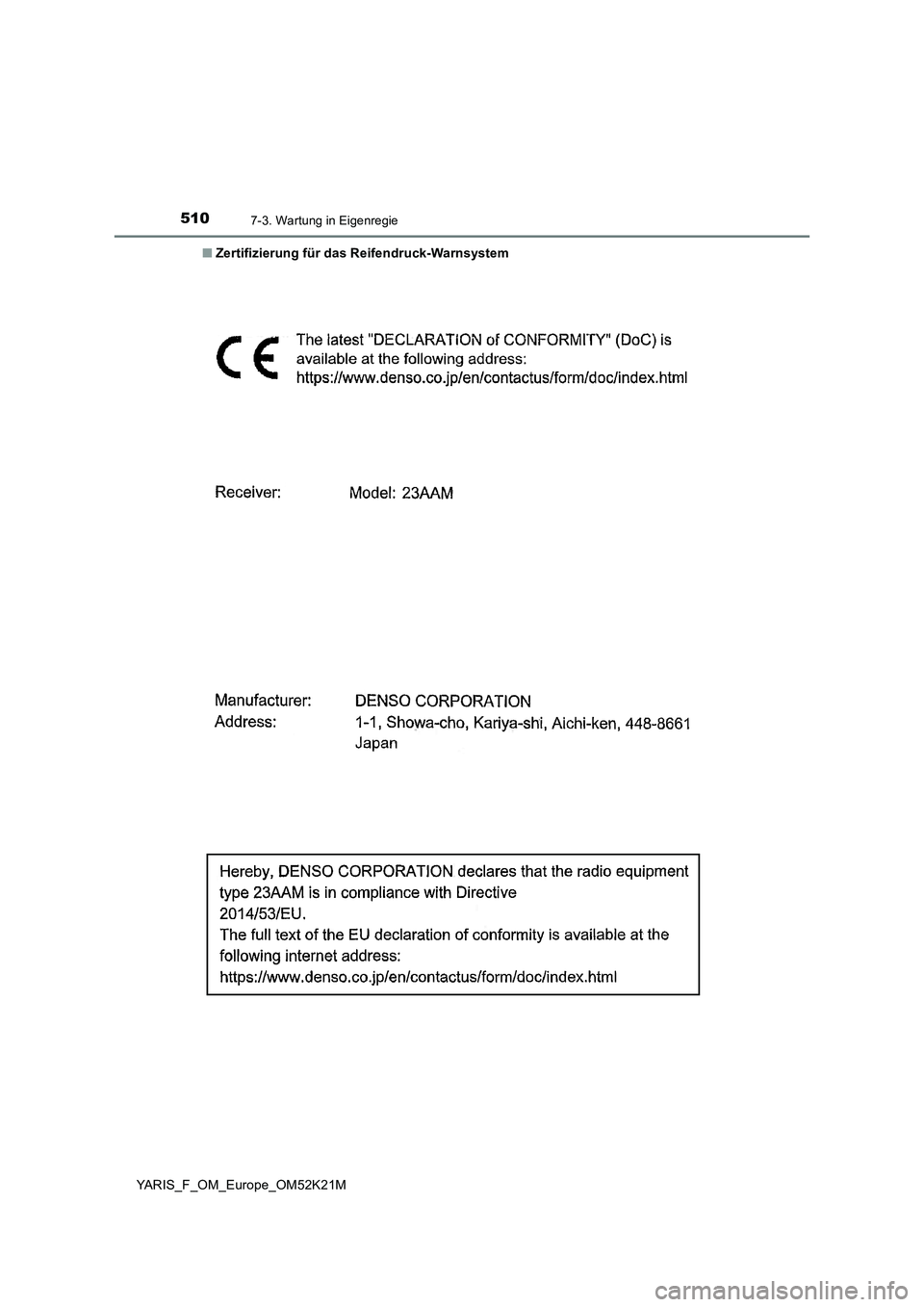

■ Zertifizierung für das Reifendruck-Warnsystem
