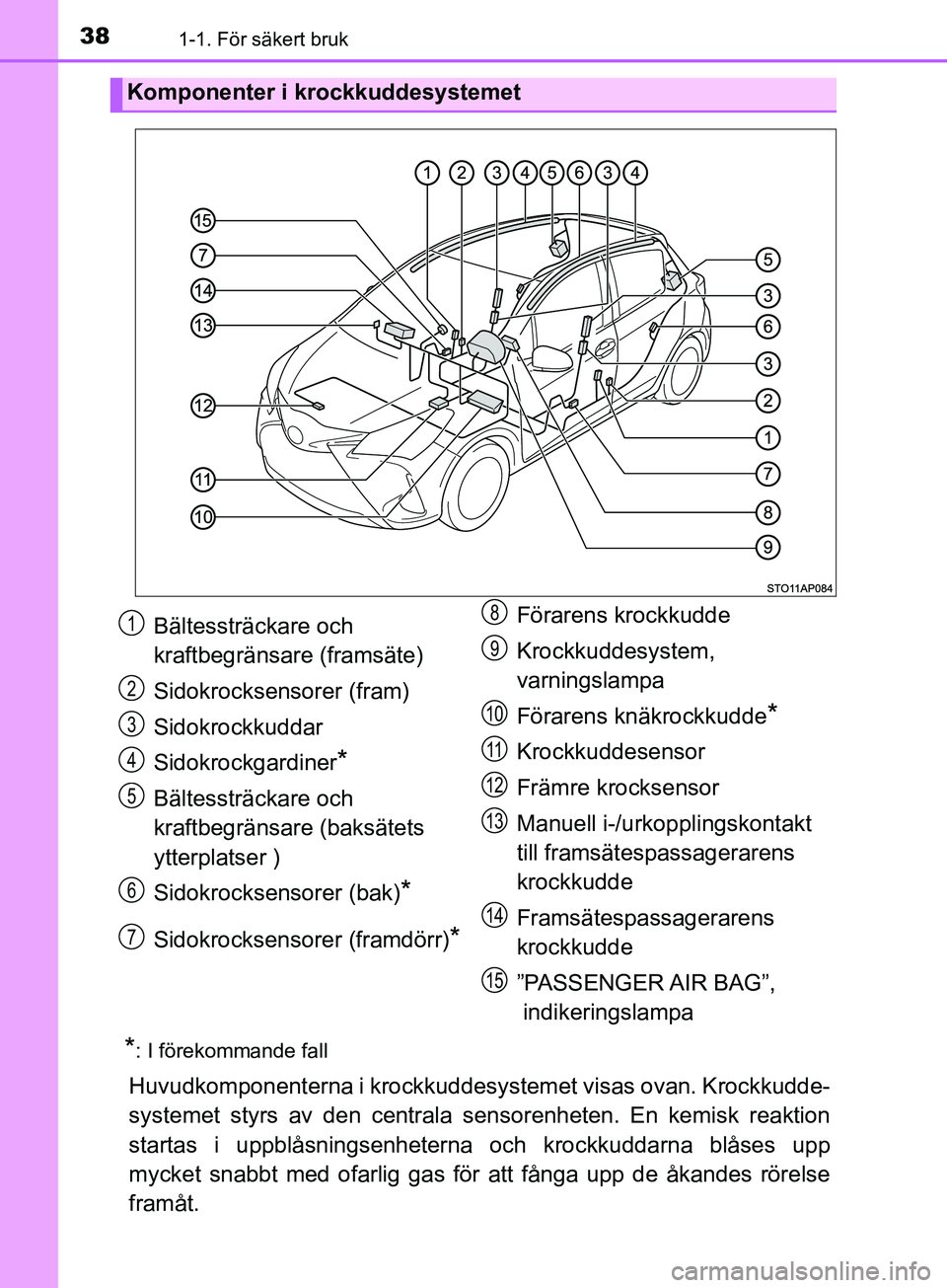

381-1. För säkert bruk
YARIS_HV_OM_Europe_OM52K29SE
*: I förekommande fall
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkudde-
systemet styrs av den centrala sensorenheten. En kemisk reaktion
startas i uppblåsningsenheterna och krockkuddarna blåses upp
mycket snabbt med ofarlig gas för att fånga upp de åkandes rörelse
framåt.
Komponenter i krockkuddesystemet
Bältessträckare och
kraftbegränsare (framsäte)
Sidokrocksensorer (fram)
Sidokrockkuddar
Sidokrockgardiner
*
Bältessträckare och
kraftbegränsare (baksätets
ytterplatser )
Sidokrocksensorer (bak)
*
Sidokrocksensorer (framdörr)*
Förarens krockkudde
Krockkuddesystem,
varningslampa
Förarens knäkrockkudde
*
Krockkuddesensor
Främre krocksensor
Manuell i-/urkopplingskontakt
till framsätespassagerarens
krockkudde
Framsätespassagerarens
krockkudde
”PASSENGER AIR BAG”, indikeringslampa
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
OM52K29SE.book Page 38 Monday, December 10, 2018 4:19 PM

901-3. Hybridsystem
YARIS_HV_OM_Europe_OM52K29SE

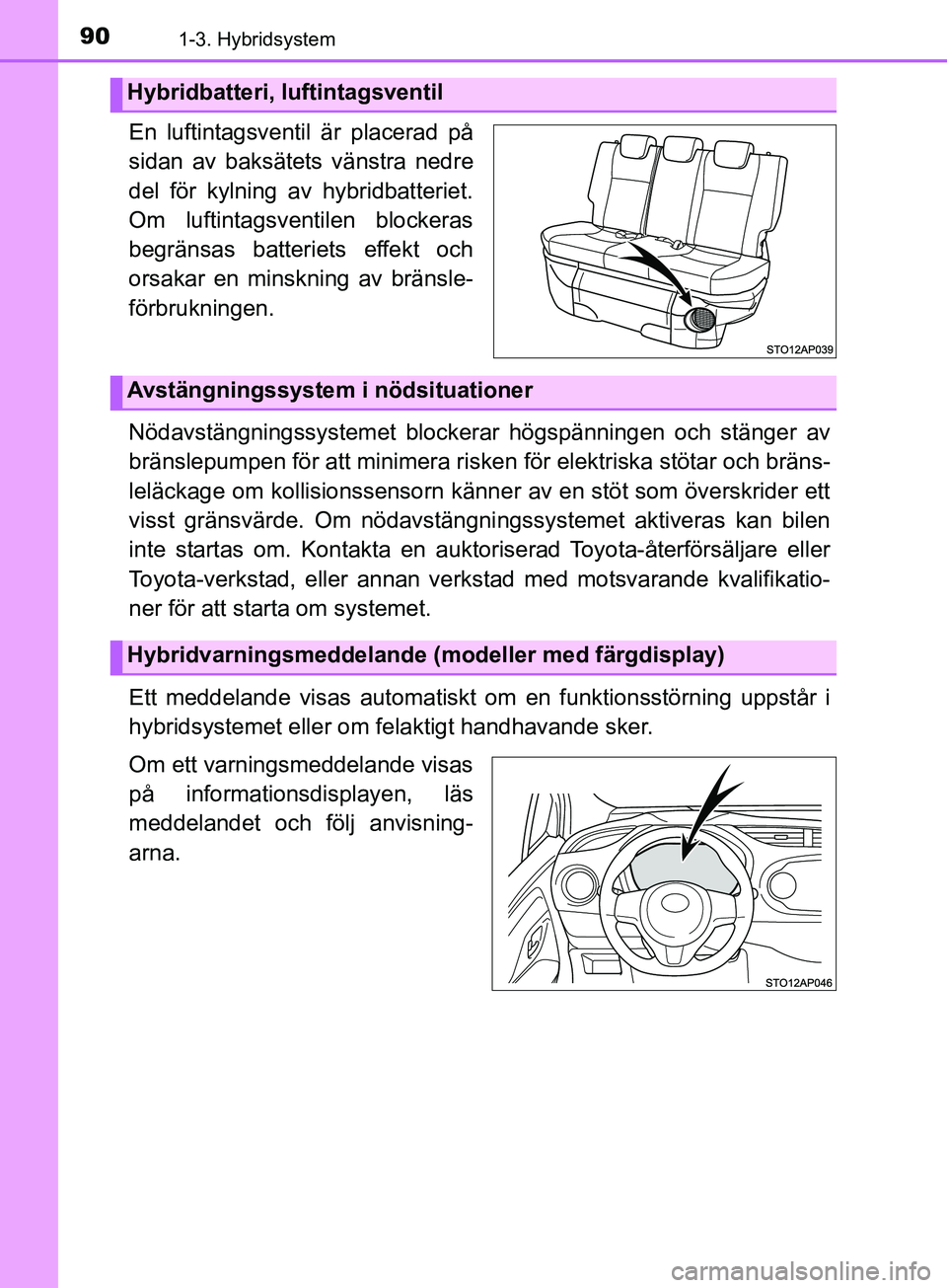

En luftintagsventil är placerad på
sidan av baksätets vänstra nedre
del för kylning av hybridbatteriet.
Om luftintagsventilen blockeras
begränsas batteriets effekt och
orsakar en minskning av bränsle-
förbrukningen.
Nödavstängningssystemet blockerar högspänningen och stänger av
bränslepumpen för att minimera risken för elektriska stötar och bräns-
leläckage om kollisionssensorn känne r av en stöt som överskrider ett
visst gränsvärde. Om nödavstängni ngssystemet aktiveras kan bilen
inte startas om. Kontakta en aukto riserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkst ad med motsvarande kvalifikatio-
ner för att starta om systemet.
Ett meddelande visas automatiskt om en funktionsstörning uppstår i
hybridsystemet eller om felaktigt handhavande sker.
Om ett varningsmeddelande visas
på informations displayen, läs
meddelandet och följ anvisning-
arna.
Hybridbatteri, luftintagsventil
Avstängningssystem i nödsituationer
Hybridvarningsmeddelande (modeller med färgdisplay)
OM52K29SE.book Page 90 Monday, December 10, 2018 4:19 PM

961-4. Stöldskydd
YARIS_HV_OM_Europe_OM52K29SE

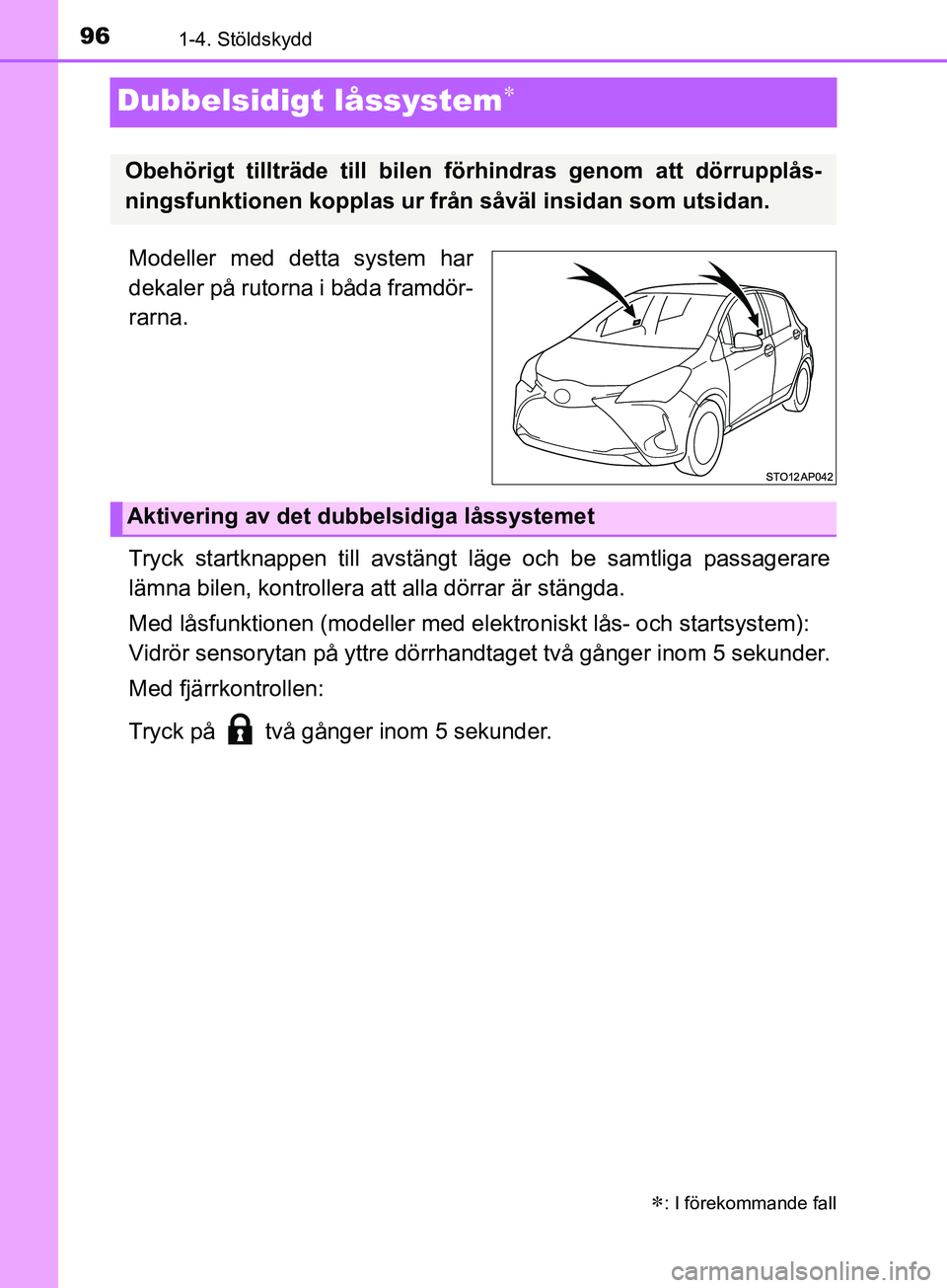

Dubbelsidigt låssystem
Modeller med detta system har
dekaler på rutorna i båda framdör-
rarna.
Tryck startknappen till avstängt läge och be samtliga passagerare
lämna bilen, kontrollera att alla dörrar är stängda.
Med låsfunktionen (modeller med elektroniskt lås- och startsystem):
Vidrör sensorytan på yttre dörrhandtaget två gånger inom 5 sekunder.
Med fjärrkontrollen:
Tryck på två gånger inom 5 sekunder.
: I förekommande fall
Obehörigt tillträde till bilen förhindras genom att dörrupplås-
ningsfunktionen kopplas ur från såväl insidan som utsidan.
Aktivering av det dubbelsidiga låssystemet
OM52K29SE.book Page 96 Monday, December 10, 2018 4:19 PM

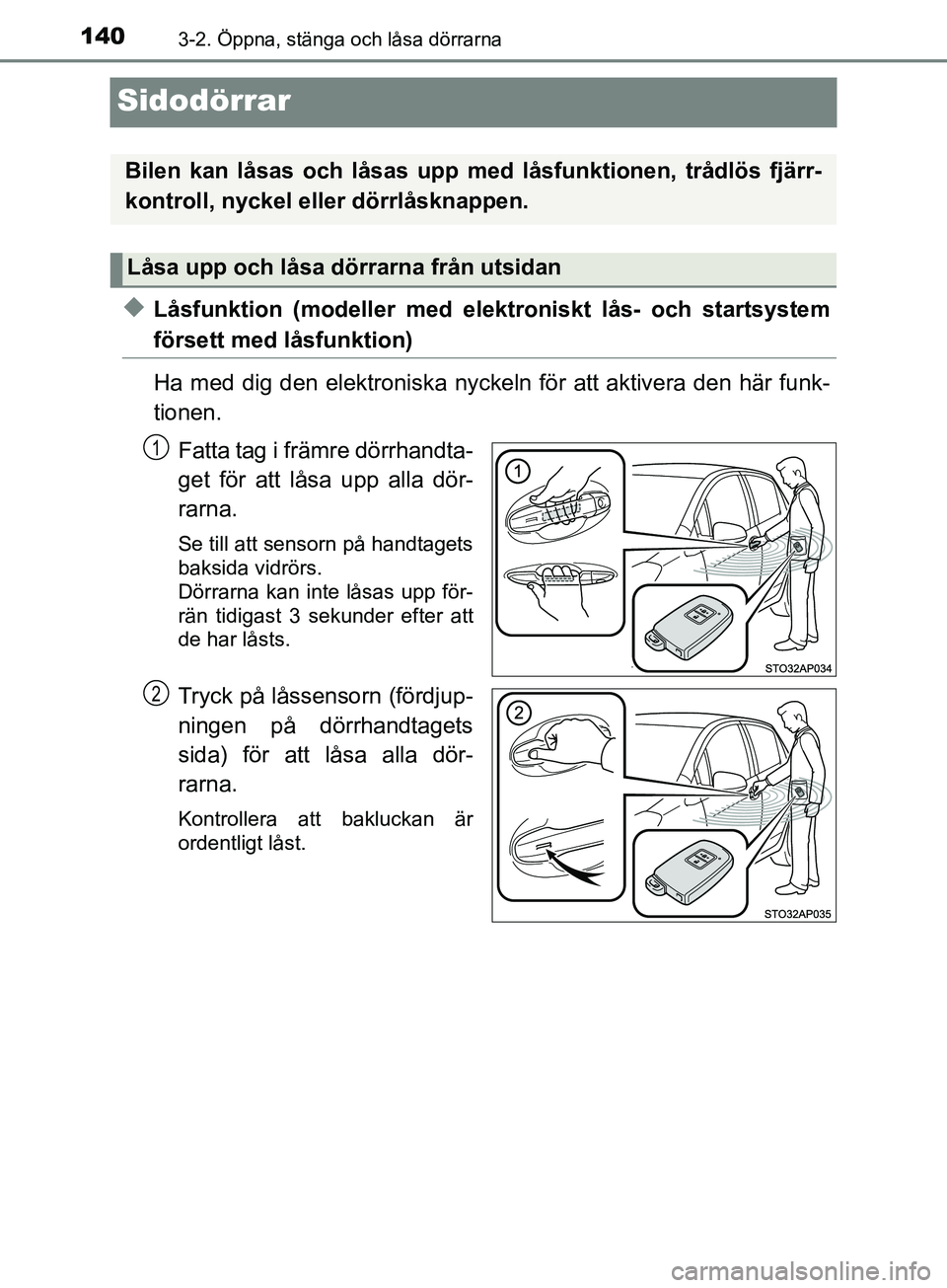

1403-2. Öppna, stänga och låsa dörrarna
YARIS_HV_OM_Europe_OM52K29SE
Sidodörrar
uLåsfunktion (modeller med elektroniskt lås- och startsystem
försett med låsfunktion)
Ha med dig den elektroniska nyckeln för att aktivera den här funk-
tionen.
Fatta tag i främre dörrhandta-
get för att låsa upp alla dör-
rarna.
Se till att sensorn på handtagets
baksida vidrörs.
Dörrarna kan inte låsas upp för-
rän tidigast 3 sekunder efter att
de har låsts.
Tryck på låssensorn (fördjup-
ningen på dörrhandtagets
sida) för att låsa alla dör-
rarna.
Kontrollera att bakluckan är
ordentligt låst.
Bilen kan låsas och låsas upp med låsfunktionen, trådlös fjärr-
kontroll, nyckel eller dörrlåsknappen.
Låsa upp och låsa dörrarna från utsidan
1
2
OM52K29SE.book Page 140 Mond ay, December 10, 2018 4:19 PM

1433-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
YARIS_HV_OM_Europe_OM52K29SE

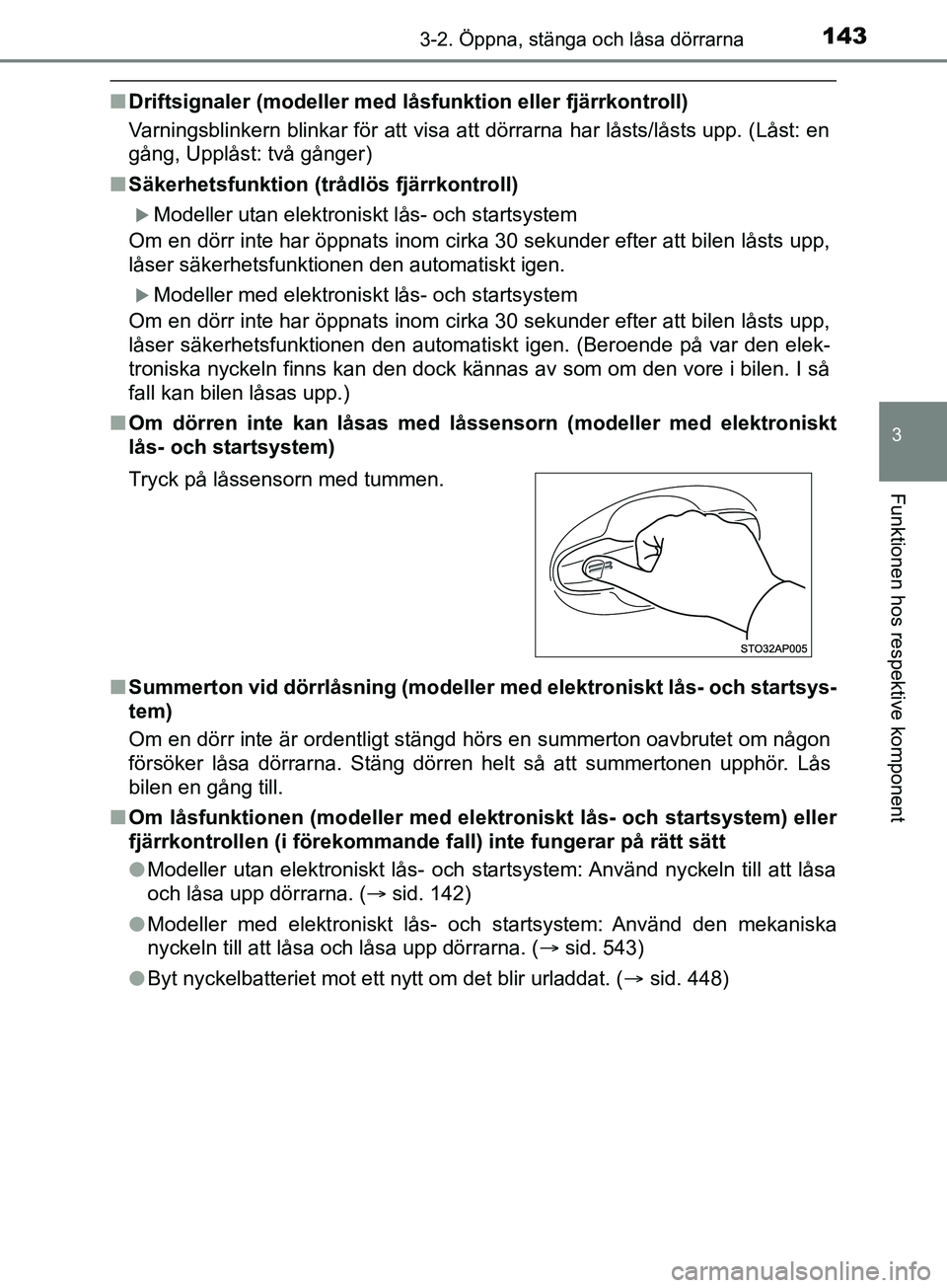

nDriftsignaler (modeller med låsfunktion eller fjärrkontroll)
Varningsblinkern blinkar för att visa att dörrarna har låsts/låsts upp. (Låst: en
gång, Upplåst: två gånger)
n Säkerhetsfunktion (trådlös fjärrkontroll)
Modeller utan elektroniskt lås- och startsystem
Om en dörr inte har öppnats inom cirka 30 sekunder efter att bilen låsts upp,
låser säkerhetsfunktionen den automatiskt igen.
Modeller med elektroniskt lås- och startsystem
Om en dörr inte har öppnats inom cirka 30 sekunder efter att bilen låsts upp,
låser säkerhetsfunktionen den automatiskt igen. (Beroende på var den elek-
troniska nyckeln finns kan den dock kännas av som om den vore i bilen. I så
fall kan bilen låsas upp.)
n Om dörren inte kan låsas med låssen sorn (modeller med elektroniskt
lås- och startsystem)
n Summerton vid dörrlåsning (modeller med elektroniskt lås- och startsys-
tem)
Om en dörr inte är ordentligt stängd hörs en summerton oavbrutet om någon
försöker låsa dörrarna. Stäng dörren helt så att summertonen upphör. Lås
bilen en gång till.
n Om låsfunktionen (modeller med elektroniskt lås- och startsystem) eller
fjärrkontrollen (i förekommande fall) inte fungerar på rätt sätt
lModeller utan elektroniskt lås- och startsystem: Använd nyckeln till att låsa
och låsa upp dörrarna. ( sid. 142)
l Modeller med elektroniskt lås- och startsystem: Använd den mekaniska
nyckeln till att låsa och låsa upp dörrarna. ( sid. 543)
l Byt nyckelbatteriet mot ett nytt om det blir urladdat. ( sid. 448)
Tryck på låssensorn med tummen.
OM52K29SE.book Page 143 Mond
ay, December 10, 2018 4:19 PM

1573-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
YARIS_HV_OM_Europe_OM52K29SEn

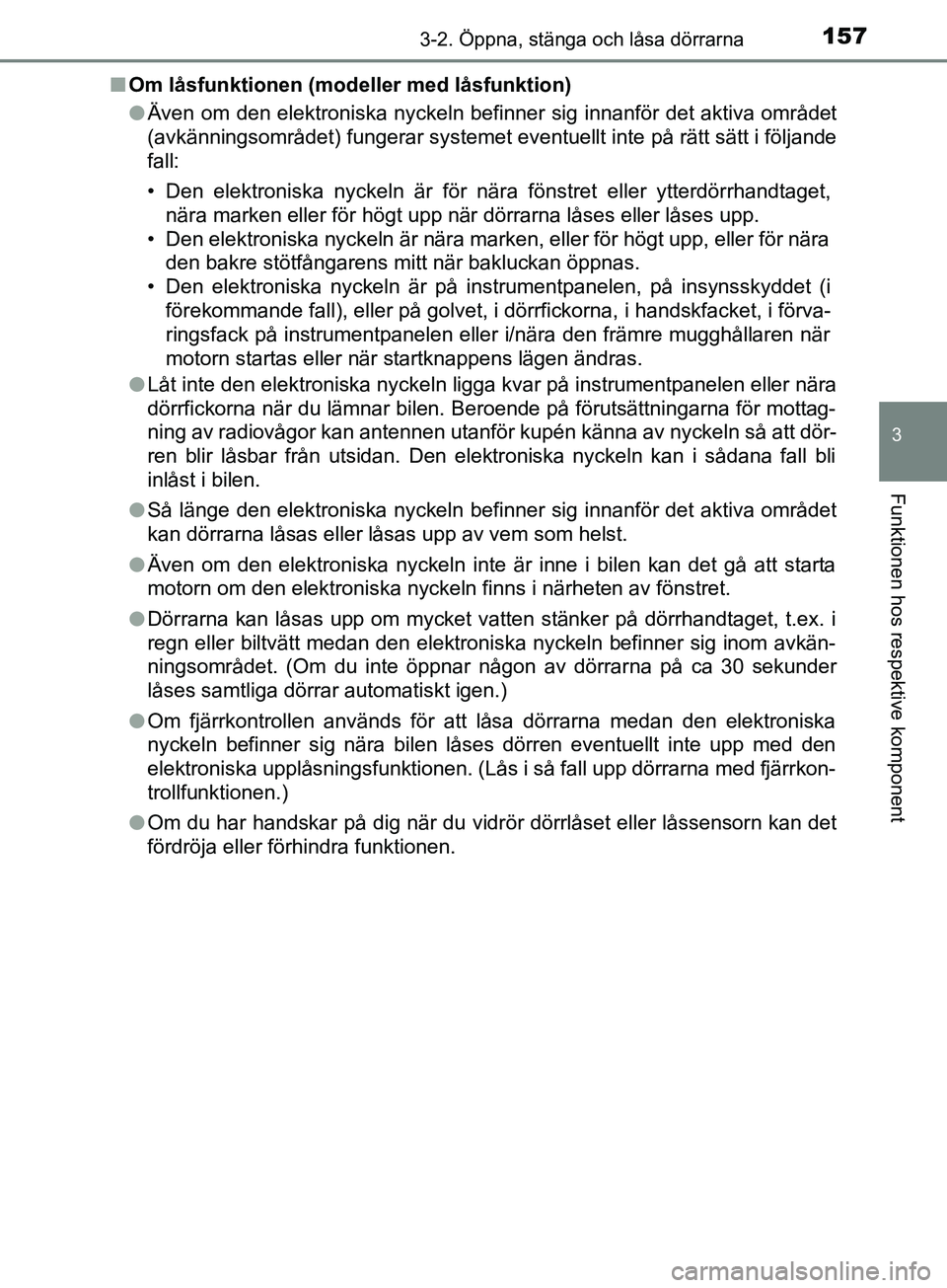

Om låsfunktionen (modeller med låsfunktion)
lÄven om den elektroniska nyckeln befinner sig innanför det aktiva området
(avkänningsområdet) fungerar systemet eventuellt inte på rätt sätt i följande
fall:
• Den elektroniska nyckeln är för nära fönstret eller ytterdörrhandtaget,
nära marken eller för högt upp när dörrarna låses eller låses upp.
• Den elektroniska nyckeln är nära marken, eller för högt upp, \
eller för nära den bakre stötfångarens mitt när bakluckan öppnas.
• Den elektroniska nyckeln är på instrumentpanelen, på insynsskyddet (i
förekommande fall), eller på golvet, i dörrfickorna, i handskfacket, i förva-
ringsfack på instrumentpanelen eller i/nära den främre mugghållaren när
motorn startas eller när startknappens lägen ändras.
l Låt inte den elektroniska nyckeln ligga kvar på instrumentpanelen eller nära
dörrfickorna när du lämnar bilen. Beroende på förutsättningarna för mottag-
ning av radiovågor kan antennen utanför kupén känna av nyckeln så att dör-
ren blir låsbar från utsidan. Den elektroniska nyckeln kan i sådana fall bli
inlåst i bilen.
l Så länge den elektroniska nyckeln befinner sig innanför det aktiva området
kan dörrarna låsas eller låsas upp av vem som helst.
l Även om den elektroniska nyckeln inte är inne i bilen kan det gå att starta
motorn om den elektroniska nyckeln finns i närheten av fönstret.
l Dörrarna kan låsas upp om mycket vatten stänker på dörrhandtaget, t.ex. i
regn eller biltvätt medan den elektroniska nyckeln befinner sig inom avkän-
ningsområdet. (Om du inte öppnar någon av dörrarna på ca 30 sekunder
låses samtliga dörrar automatiskt igen.)
l Om fjärrkontrollen används för att låsa dörrarna medan den elektroniska
nyckeln befinner sig nära bilen låses dörren eventuellt inte upp med den
elektroniska upplåsningsfunktionen. (Lås i så fall upp dörr\
arna med fjärrkon-
trollfunktionen.)
l Om du har handskar på dig när du vidrör dörrlåset eller låssensorn kan det
fördröja eller förhindra funktionen.
OM52K29SE.book Page 157 Mond ay, December 10, 2018 4:19 PM

1583-2. Öppna, stänga och låsa dörrarna
YARIS_HV_OM_Europe_OM52K29SEl
Om låsningen utförs med låssensorn visas igenkänningssignaler två gånger
i följd. Därefter ges inga igenkänningssignaler.
l Om dörrhandtaget är vått medan den elektroniska nyckeln är inom det
aktiva området kan dörren låsas och låsas upp upprepade gånger. I så fall
ska du följa följande anvisningar när du tvättar bilen:
• Placera den elektroniska nyckeln minst 2 m från bilen. (Se till att nyckeln
inte kan stjälas.)
l Modeller med enfärgad display: Om den elektroniska nyckeln ligger i bilen
och ett dörrhandtag blir vått när bilen tvättas hörs en summerton utanför
bilen. Lås alla dörrar för att stänga av larmet.
l Modeller med färgdisplay: Om den elektroniska nyckeln ligger i bilen och ett
dörrhandtag blir vått när bilen tvättas kan ett meddelande visas på informa-
tionsdisplayen och en summerton höras utanför bilen. Lås alla dörrar för att
stänga av larmet.
l Låssensorn fungerar eventuellt inte ordentligt om den kommer i kontakt med
is, snö, lera etc. Rengör låssensorn och gör ett nytt försök att använda den.
l Om någon plötsligt fattar tag i ett handtag, eller om ett handtag används
efter det att bilen har kommit in i avkänningsområdet kan dörrarna hindras
från att låsas upp. Vidrör upplåsningssensorn på dörren och kontrollera att
dörrarna har låsts upp innan du drar i dörrhandtaget igen.
l Om det finns en annan elektronisk nyckel inom avkänningsområdet kan det
ta lite längre tid att låsa upp dörrarna efter att du har tagit tag i dörrhandta-
get.
n Om du kör bilen sällan
lUndvik bilstöld genom att inte placera den elektroniska nyckeln närmare
bilen än 2 meter.
l Det elektroniska lås- och startsystemet kan avaktiveras i förväg.
( sid. 573)
OM52K29SE.book Page 158 Mond ay, December 10, 2018 4:19 PM

1733-4. Justera ratten och speglarna
3
Funktionen hos respektive komponent
YARIS_HV_OM_Europe_OM52K29SE

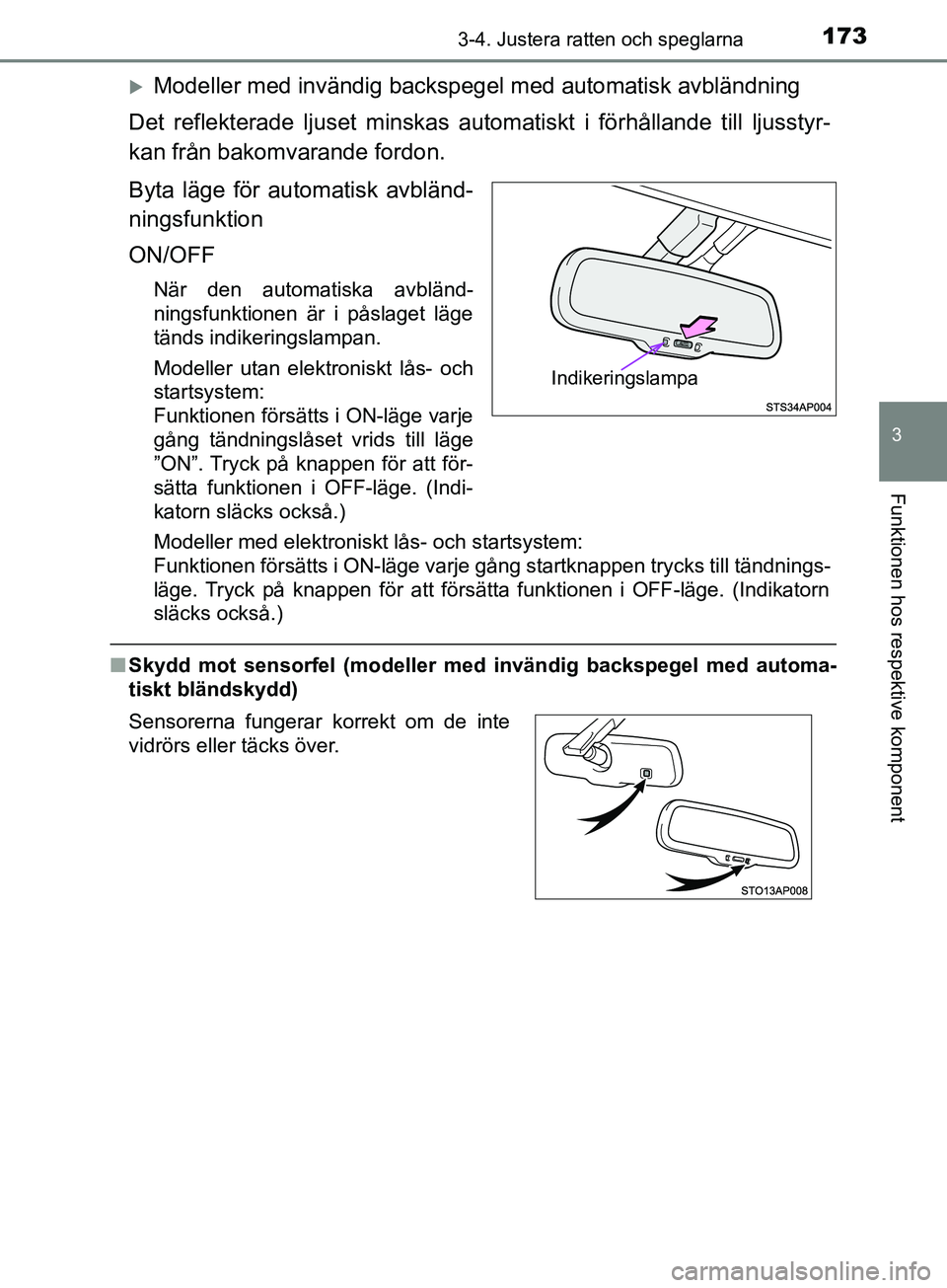

Modeller med invändig backspegel med automatisk avbländning
Det reflekterade ljuset minskas automatiskt i fö rhållande till ljusstyr-
kan från bakomvarande fordon.
Byta läge för automatisk avbländ-
ningsfunktion
ON/OFF
När den automatiska avbländ-
ningsfunktionen är i påslaget läge
tänds indikeringslampan.
Modeller utan elektroniskt lås- och
startsystem:
Funktionen försätts i ON-läge varje
gång tändningslåset vrids till läge
”ON”. Tryck på knappen för att för-
sätta funktionen i OFF-läge. (Indi-
katorn släcks också.)
Modeller med elektroniskt lås- och startsystem:
Funktionen försätts i ON-läge varje gång startknappen trycks till tändnings-
läge. Tryck på knappen för att försätta funktionen i OFF-läge. (Indikatorn
släcks också.)
n Skydd mot sensorfel (modeller med invändig backspegel med automa-
tiskt bländskydd)
Indikeringslampa
Sensorerna fungerar korrekt om de inte
vidrörs eller täcks över.
OM52K29SE.book Page 173 Mond ay, December 10, 2018 4:19 PM

2214-3. Använda strålkastare och vindrutetorkare
4
Körning
YARIS_HV_OM_Europe_OM52K29SE

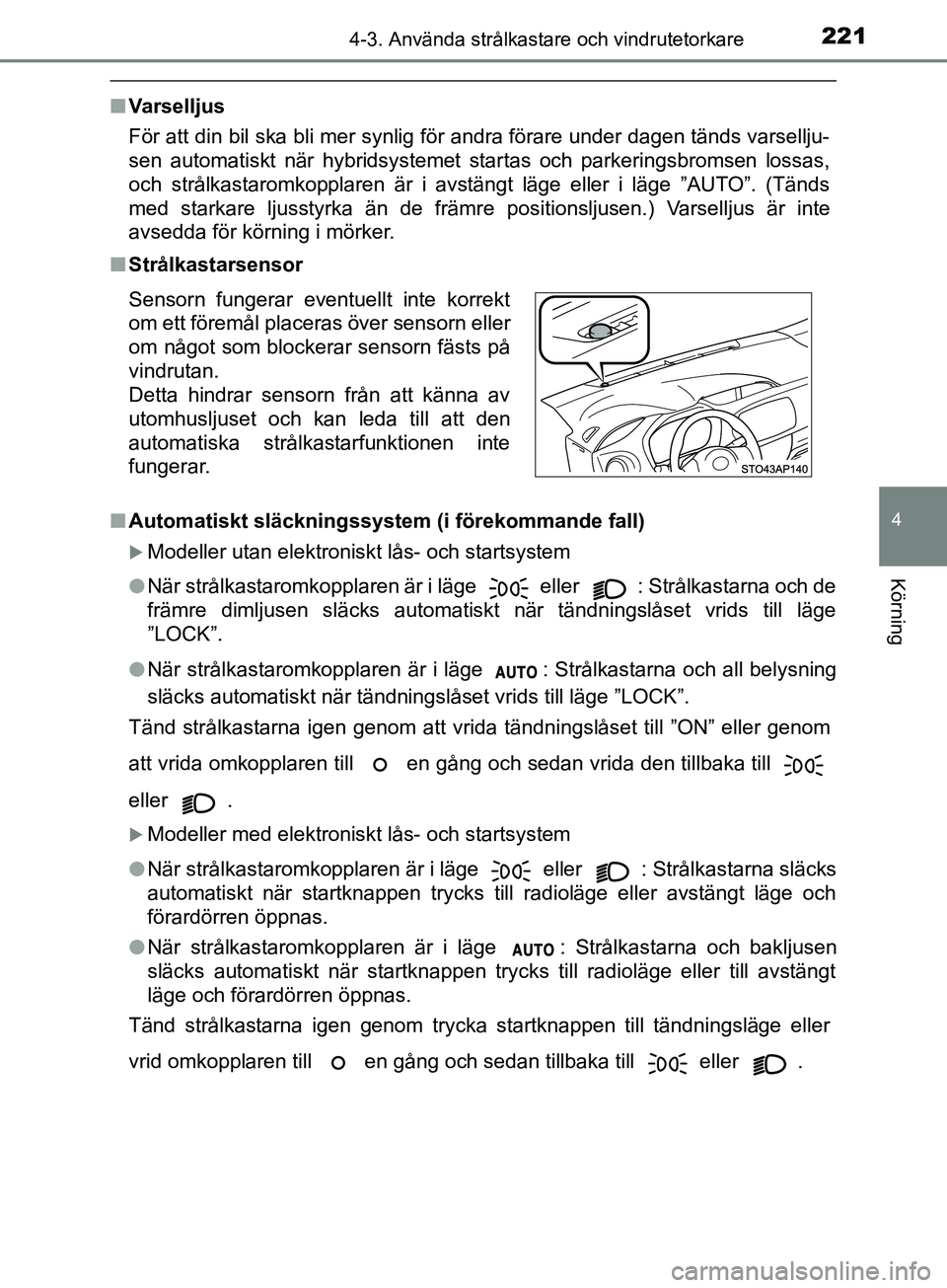

nVarselljus
För att din bil ska bli mer synlig för andra förare under dagen tänds varsellju-
sen automatiskt när hybridsystemet startas och parkeringsbromsen lossas,
och strålkastaromkopplaren är i avstängt läge eller i läge ”AUTO”. (Tänds
med starkare ljusstyrka än de främre positionsljusen.) Varselljus är inte
avsedda för körning i mörker.
n Strålkastarsensor
n Automatiskt släckningssystem (i förekommande fall)
Modeller utan elektroniskt lås- och startsystem
l När strålkastaromkopplaren är i läge eller : Strålkastarna och de
främre dimljusen släcks automatiskt när tändningslåset vrids till läge
”LOCK”.
l När strålkastaromkopplaren är i läge : Strålkastarna och all belysning
släcks automatiskt när tändningslåset vrids till läge ”LOCK”.
Tänd strålkastarna igen genom att vrida tändningslåset till ”ON” eller genom
att vrida omkopplaren till en gång och sedan vrida den tillbaka till
eller .
Modeller med elektroniskt lås- och startsystem
l När strålkastaromkopplaren är i läge eller : Strålkastarna släcks
automatiskt när startknappen trycks till radioläge eller avstängt läge och
förardörren öppnas.
l När strålkastaromkopplaren är i läge : Strålkastarna och bakljusen
släcks automatiskt när startknappen trycks till radioläge eller till avstängt
läge och förardörren öppnas.
Tänd strålkastarna igen genom trycka startknappen till tändningsläge eller
vrid omkopplaren till en gång och sedan tillbaka till eller . Sensorn fungerar eventuellt inte korrekt
om ett föremål placeras över sensorn eller
om något som blockerar sensorn fästs på
vindrutan.
Detta hindrar sensorn från att känna av
utomhusljuset och kan leda till att den
automatiska strålkastarfunktionen inte
fungerar.
OM52K29SE.book Page 221 Mond ay, December 10, 2018 4:19 PM

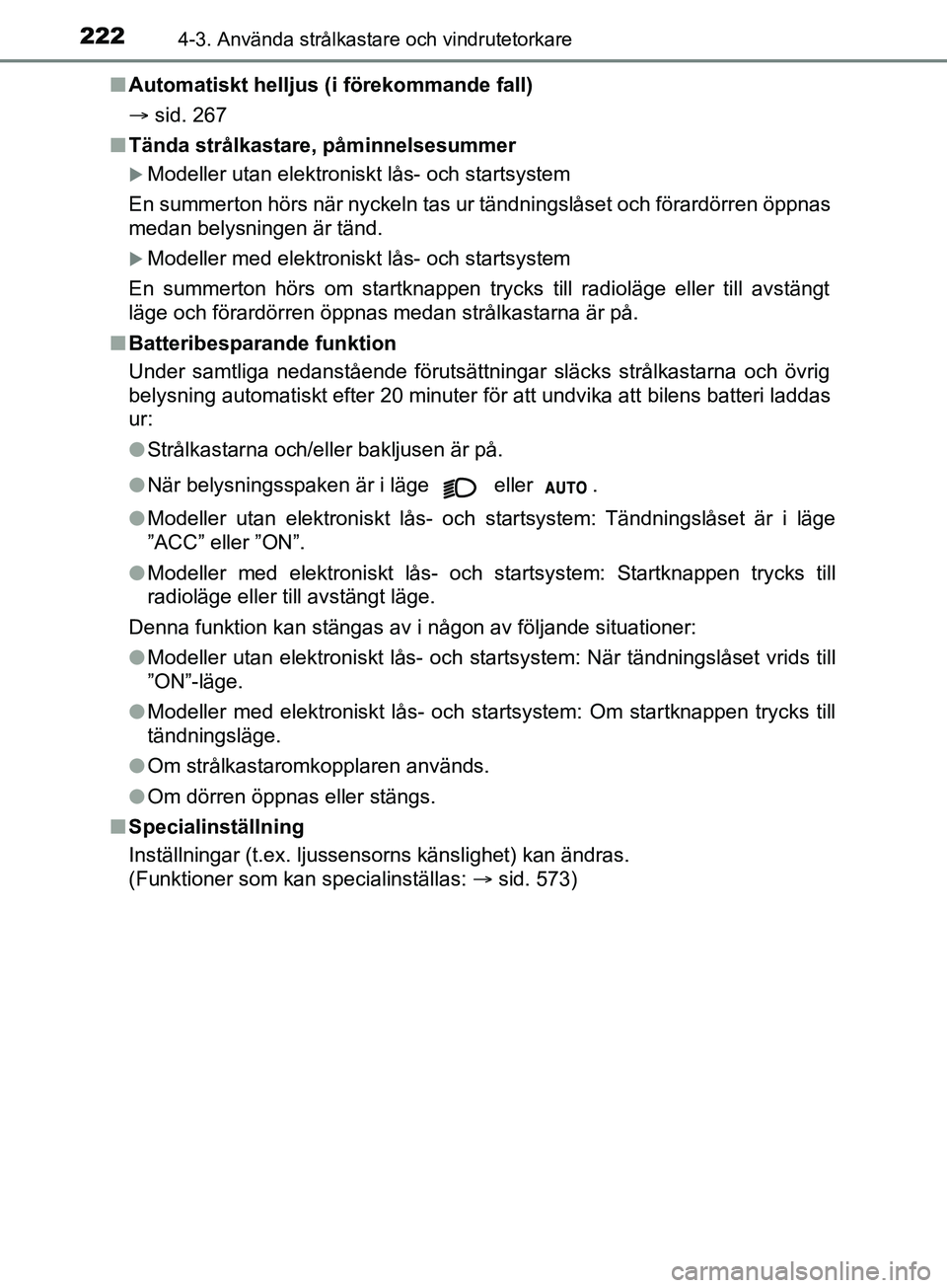

2224-3. Använda strålkastare och vindrutetorkare
YARIS_HV_OM_Europe_OM52K29SEn
Automatiskt helljus (i förekommande fall)
 sid. 267
n Tända strålkastare, påminnelsesummer
Modeller utan elektroniskt lås- och startsystem
En summerton hörs när nyckeln tas ur tändningslåset och förardörren öppnas
medan belysningen är tänd.
Modeller med elektroniskt lås- och startsystem
En summerton hörs om startknappen trycks till radioläge eller till avstängt
läge och förardörren öppnas medan strålkastarna är på.
n Batteribesparande funktion
Under samtliga nedanstående förutsättningar släcks strålkastarna och övrig
belysning automatiskt efter 20 minuter för att undvika att bilens batteri laddas
ur:
lStrålkastarna och/eller bakljusen är på.
l När belysningsspaken är i läge eller .
l Modeller utan elektroniskt lås- och startsystem: Tändningslåset är i läge
”ACC” eller ”ON”.
l Modeller med elektroniskt lås- och startsystem: Startknappen trycks till
radioläge eller till avstängt läge.
Denna funktion kan stängas av i någon av följande situationer:
l Modeller utan elektroniskt lås- och startsystem: När tändningslåset vrids till
”ON”-läge.
l Modeller med elektroniskt lås- och startsystem: Om startknappen trycks till
tändningsläge.
l Om strålkastaromkopplaren används.
l Om dörren öppnas eller stängs.
n Specialinställning
Inställningar (t.ex. ljussensorns känslighet) kan ändras.
(Funktioner som kan specialinställas: sid. 573)
OM52K29SE.book Page 222 Mond ay, December 10, 2018 4:19 PM
