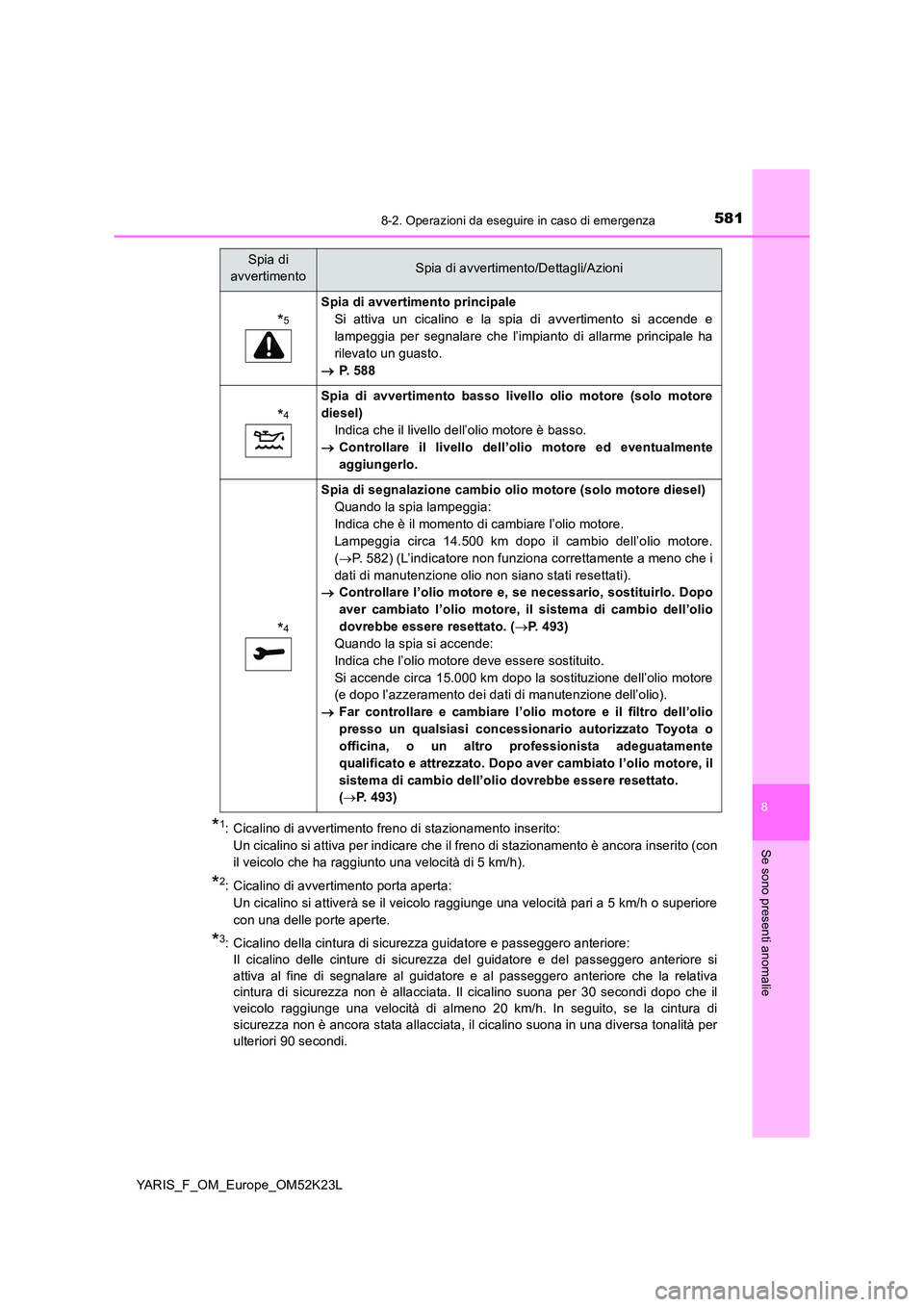

5818-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_F_OM_Europe_OM52K23L
*1: Cicalino di avvertimento freno di stazionamento inserito:
Un cicalino si attiva per indicare che il freno di stazionamento è ancora inserito (con
il veicolo che ha raggiunto una velocità di 5 km/h).
*2: Cicalino di avvertimento porta aperta:
Un cicalino si attiverà se il veicolo raggiunge una velocità pari a 5 km/h o superiore
con una delle porte aperte.
*3: Cicalino della cintura di sicurezza guidatore e passeggero anteriore:
Il cicalino delle cinture di sicurezza del guidatore e del passeggero anteriore si
attiva al fine di segnalare al guidatore e al passeggero anteriore che la relativa
cintura di sicurezza non è allacciata. Il cicalino suona per 30 secondi dopo che il
veicolo raggiunge una velocità di almeno 20 km/h. In seguito, se la cintura di
sicurezza non è ancora stata allacciata, il cicalino suona in una diversa tonalità per
ulteriori 90 secondi.
*5
Spia di avvertimento principale
Si attiva un cicalino e la spia di avvertimento si accende e
lampeggia per segnalare che l’impianto di allarme principale ha
rilevato un guasto.
 P. 5 8 8
*4
Spia di avvertimento basso livello olio motore (solo motore
diesel)
Indica che il livello dell’olio motore è basso.
 Controllare il livello dell’olio motore ed eventualmente
aggiungerlo.
*4
Spia di segnalazione cambio olio motore (solo motore diesel)
Quando la spia lampeggia:
Indica che è il momento di cambiare l’olio motore.
Lampeggia circa 14.500 km dopo il cambio dell’olio motore.
( P. 582) (L’indicatore non funziona correttamente a meno che i
dati di manutenzione olio non siano stati resettati).
 Controllare l’olio motore e, se necessario, sostituirlo. Dopo
aver cambiato l’olio motore, il sistema di cambio dell’olio
dovrebbe essere resettato. ( P. 493)
Quando la spia si accende:
Indica che l’olio motore deve essere sostituito.
Si accende circa 15.000 km dopo la sostituzione dell’olio motore
(e dopo l’azzeramento dei dati di manutenzione dell’olio).
 Far controllare e cambiare l’olio motore e il filtro dell’olio
presso un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente
qualificato e attrezzato. Dopo aver cambiato l’olio motore, il
sistema di cambio dell’olio dovrebbe essere resettato.
( P. 493)
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

5828-2. Operazioni da eseguire in caso di emergenza
YARIS_F_OM_Europe_OM52K23L
*4: Veicoli con display monocromatico.
*5: Veicoli con display a colori.
■Sensore di rilevamento del passeggero anteriore e segnalatore della cintura di
sicurezza del passeggero
● Se sul sedile del passeggero è stato sistemato un bagaglio, il sensore di rilevamento
del passeggero potrebbe far lampeggiare la spia di avvertimento, anche se non c’è
alcun passeggero sul sedile.
● Se sul sedile è stato riposto un cuscino, il sensore potrebbe non rilevare un
passeggero e la spia di avvertimento potrebbe non funzionare correttamente.
■ Funzionamento delle spie di avvertimento per il mancato allacciamento delle
cinture di sicurezza dei passeggeri posteriori
● All’apertura/chiusura di una porta posteriore, la spia di avvertimento si accende per
circa 34 secondi.
● Se una delle cinture di sicurezza posteriori viene slacciata, la spia di avvertimento si
accende. Se le porte posteriori vengono aperte e chiuse mentre la spia di
avvertimento è accesa, essa rimane accesa per circa 34 secondi.
■ Accensione della spia guasto durante la guida
Su alcuni modelli, la spia guasto si accende nel caso il serbatoio carburante si svuoti
completamente. Se il serbatoio carburante è vuoto, rifornire immediatamente il
veicolo. La spia guasto si spegnerà dopo una serie di viaggi.
Se la spia guasto non si spegne, contattare al più presto un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
■ Cicalino di avvertimento
In certi casi, il cicalino potrebbe non essere udito a causa dei rumori esterni o del
suono riprodotto dall’impianto audio.
■ Spia di avvertimento servosterzo elettrico (cicalino di avvertimento)
Quando la carica della batteria diventa insufficiente o la tensione diminuisce
temporaneamente, la spia di avvertimento servosterzo elettrico potrebbe accendersi e
si attiva il cicalino di avvertimento.
■ La spia di segnalazione cambio olio motore si accende (solo motore diesel)
Cambiare l’olio motore e il filtro dell’olio anche quando la spia di segnalazione cambio
olio motore non si accende dopo aver percorso più di 40.000 km dopo la sostituzione
dell’olio motore.
È possibile che la spia di segnalazione cambio olio motore si accenda anche quando
sono stati percorsi meno di 40.000 km, a causa dell’utilizzo e delle condizioni di guida.

5838-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_F_OM_Europe_OM52K23L
■ Quando la spia di avvertimento pressione pneumatici si accende (veicoli con
sistema di controllo pressione pneumatici)
Esaminare l’aspetto del pneumatico per verificare l’assenza di forature.
In caso di foratura: P. 593, 611
Se non è presente alcuna foratura:
Eseguire la seguente procedura dopo che la temperatura del pneumatico si è
sufficientemente abbassata.
● Controllare la pressione di gonfiaggio dei pneumatici e regolarla fino a raggiungere il
livello appropriato.
● Se la spia di avvertimento non si spegne neanche dopo alcuni minuti, verificare che
la pressione di gonfiaggio dei pneumatici sia al livello specificato ed eseguire
l’inizializzazione.
La spia di avvertimento potrebbe accendersi nuovamente se le operazioni di cui sopra
vengono eseguite senza aspettare che la temperatura del pneumatico si sia
sufficientemente ridotta.
■ La spia di avvertimento pressione pneumatici potrebbe accendersi per cause
naturali (veicoli con sistema di controllo pressione pneumatici)
La spia di avvertimento pressione pneumatici potrebbe accendersi per cause naturali,
come normale perdita di aria e variazioni della pressione di gonfiaggio dei pneumatici
a causa della temperatura. In questo caso, regolando la pressione di gonfiaggio dei
pneumatici la spia di avvertimento si spegnerà (dopo alcuni minuti).
■ Quando un pneumatico viene sostituito con quello di scorta (incluso ruotino di
scorta) (veicoli con sistema di controllo pressione pneumatici)
Il pneumatico di scorta (incluso ruotino di scorta) non è provvisto di valvola né di
trasmettitore di controllo della pressione dei pneumatici. Se un pneumatico si sgonfia
completamente, la spia di avvertimento pressione pneumatici non si spegne nemmeno
se il pneumatico interessato viene sostituito con la ruota di scorta. Sostituire la ruota di
scorta con il pneumatico riparato e regolare in modo appropriato la pressione di
gonfiaggio del pneumatico. La spia di avvertimento pressione pneumatici si spegne
dopo alcuni minuti.
■ Condizioni che potrebbero impedire il corretto funzionamento del sistema di
controllo pressione pneumatici (veicoli con sistema di controllo pressione
pneumatici)
 P. 5 0 8
■ Se la spia di avvertimento pressione pneumatici si accende di frequente dopo
aver lampeggiato per 1 minuto (veicoli con sistema di controllo pressione
pneumatici)
Se la spia di avvertimento pressione pneumatici si accende di frequente dopo aver
lampeggiato per 1 minuto quando l’interruttore motore è acceso, farla controllare da un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.

5848-2. Operazioni da eseguire in caso di emergenza
YARIS_F_OM_Europe_OM52K23L
AVVISO
■Se rimangono accese entrambe le spie di avvertimento dell’ABS e dell’impianto
frenante
Arrestare immediatamente il veicolo in un luogo sicuro e contattare un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato. Il veicolo diventerà estremamente instabile
durante la frenata, e il sistema ABS potrebbe non funzionare, provocando un
incidente con lesioni gravi o mortali.
■ Quando la spia di avvertimento del sistema di servosterzo elettrico si accende
Il volante potrebbe diventare estremamente duro.
Se il volante diventa più duro del solito, stringerlo saldamente e azionarlo utilizzando
più forza del normale.
■ Quando la spia di avvertimento pressione pneumatici si accende (veicoli con
sistema di controllo pressione pneumatici)
Attenersi assolutamente a quanto riportato di seguito. La mancata osservanza
potrebbe comportare una perdita del controllo del veicolo con conseguenti lesioni
gravi o mortali.
● Fermare il veicolo in un luogo sicuro al più presto. Regolare immediatamente la
pressione di gonfiaggio dei pneumatici.
● Veicolo dotati di ruota di scorta: Se la spia di avvertimento pressione pneumatici si
accende anche dopo aver regolato la pressione di gonfiaggio dei pneumatici, è
probabile che ci sia un pneumatico sgonfio. Controllare i pneumatici. Se un
pneumatico è sgonfio, sostituirlo con la ruota di scorta e farlo riparare dal più vicino
concessionario autorizzato Toyota o officina, o da un altro professionista
adeguatamente qualificato e attrezzato.
● Veicoli dotati di kit di emergenza per la riparazione dei pneumatici in caso di
foratura: Se la spia di avvertimento pressione pneumatici si accende anche dopo
aver regolato la pressione di gonfiaggio dei pneumatici, è probabile che ci sia un
pneumatico sgonfio. Controllare i pneumatici. Se un pneumatico è sgonfio,
ripararlo con il kit di emergenza per la riparazione dei pneumatici in caso di
foratura. ( P. 5 9 3 )
● Evitare manovre e frenate brusche. Se i pneumatici si rovinano si può perdere il
controllo del volante o dei freni.
■ Se si verifica uno scoppio o una perdita d’aria improvvisa (veicoli con sistema
di controllo pressione pneumatici)
Il sistema di controllo pressione pneumatici potrebbe non attivarsi immediatamente.

5858-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_F_OM_Europe_OM52K23L
Dopo aver eseguito le operazioni descritte per correggere il problema
sospetto, controllare che la spia di avvertimento si sia spenta.
NOTA
■ Se la spia di avvertimento filtro carburante si accende (solo motore diesel)
Non guidare mai il veicolo con la spia di avvertimento accesa. Continuare a guidare
con acqua accumulata nel filtro carburante danneggerà la pompa d’iniezione del
carburante.
■ Per assicurare che il sistema di controllo pressione pneumatici funzioni
correttamente (veicoli con sistema di controllo pressione pneumatici)
Non installare pneumatici con caratteristiche o di marche diverse, dato che il sistema
di controllo pressione pneumatici potrebbe non funzionare correttamente.
Seguire le procedure di correzione (veicoli con sistema di entrata e
avviamento intelligente e display monocromatico).
Cicalino
interno
Cicalino
esterno
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni
ContinuoContinuo(Lampeggia di colore giallo)
Indicatore del sistema di entrata e avviamento
intelligente (cambio Multidrive)
La chiave elettronica è stata portata fuori dal
veicolo e la porta del guidatore è stata aperta e
chiusa mentre veniva selezionata una posizione
di innesto diversa da P senza spegnere
l’interruttore motore.
 Portare il cambio in posizione P.
 Riportare la chiave elettronica all’interno del
veicolo.

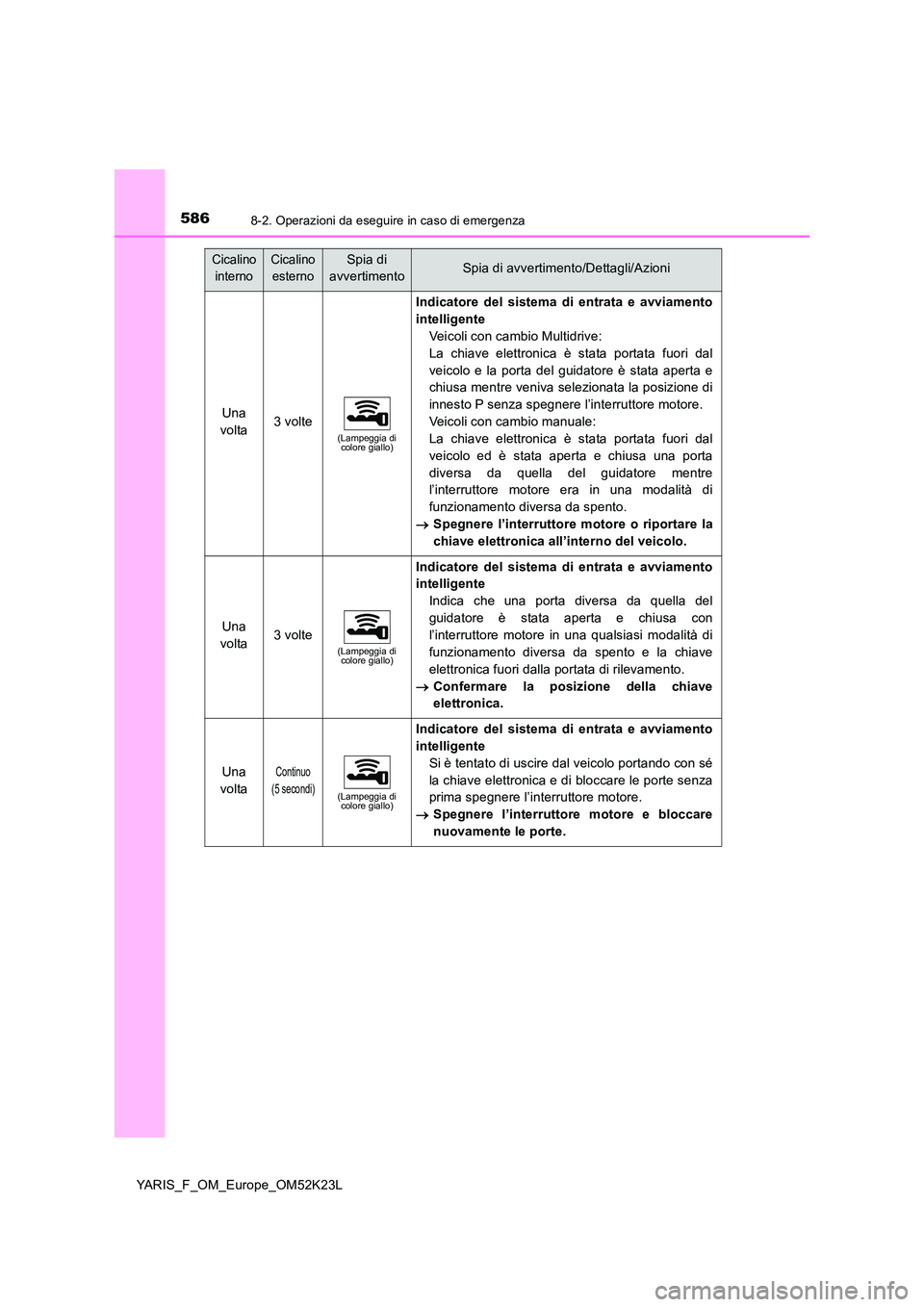

5868-2. Operazioni da eseguire in caso di emergenza
YARIS_F_OM_Europe_OM52K23L
Una
volta3 volte(Lampeggia di colore giallo)
Indicatore del sistema di entrata e avviamento
intelligente
Veicoli con cambio Multidrive:
La chiave elettronica è stata portata fuori dal
veicolo e la porta del guidatore è stata aperta e
chiusa mentre veniva selezionata la posizione di
innesto P senza spegnere l’interruttore motore.
Veicoli con cambio manuale:
La chiave elettronica è stata portata fuori dal
veicolo ed è stata aperta e chiusa una porta
diversa da quella del guidatore mentre
l’interruttore motore era in una modalità di
funzionamento diversa da spento.
 Spegnere l’interruttore motore o riportare la
chiave elettronica all’interno del veicolo.
Una
volta3 volte(Lampeggia di colore giallo)
Indicatore del sistema di entrata e avviamento
intelligente
Indica che una porta diversa da quella del
guidatore è stata aperta e chiusa con
l’interruttore motore in una qualsiasi modalità di
funzionamento diversa da spento e la chiave
elettronica fuori dalla portata di rilevamento.
 Confermare la posizione della chiave
elettronica.
Una
volta
Continuo
(5 secondi)(Lampeggia di colore giallo)
Indicatore del sistema di entrata e avviamento
intelligente
Si è tentato di uscire dal veicolo portando con sé
la chiave elettronica e di bloccare le porte senza
prima spegnere l’interruttore motore.
 Spegnere l’interruttore motore e bloccare
nuovamente le porte.
Cicalino
interno
Cicalino
esterno
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

5878-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_F_OM_Europe_OM52K23L

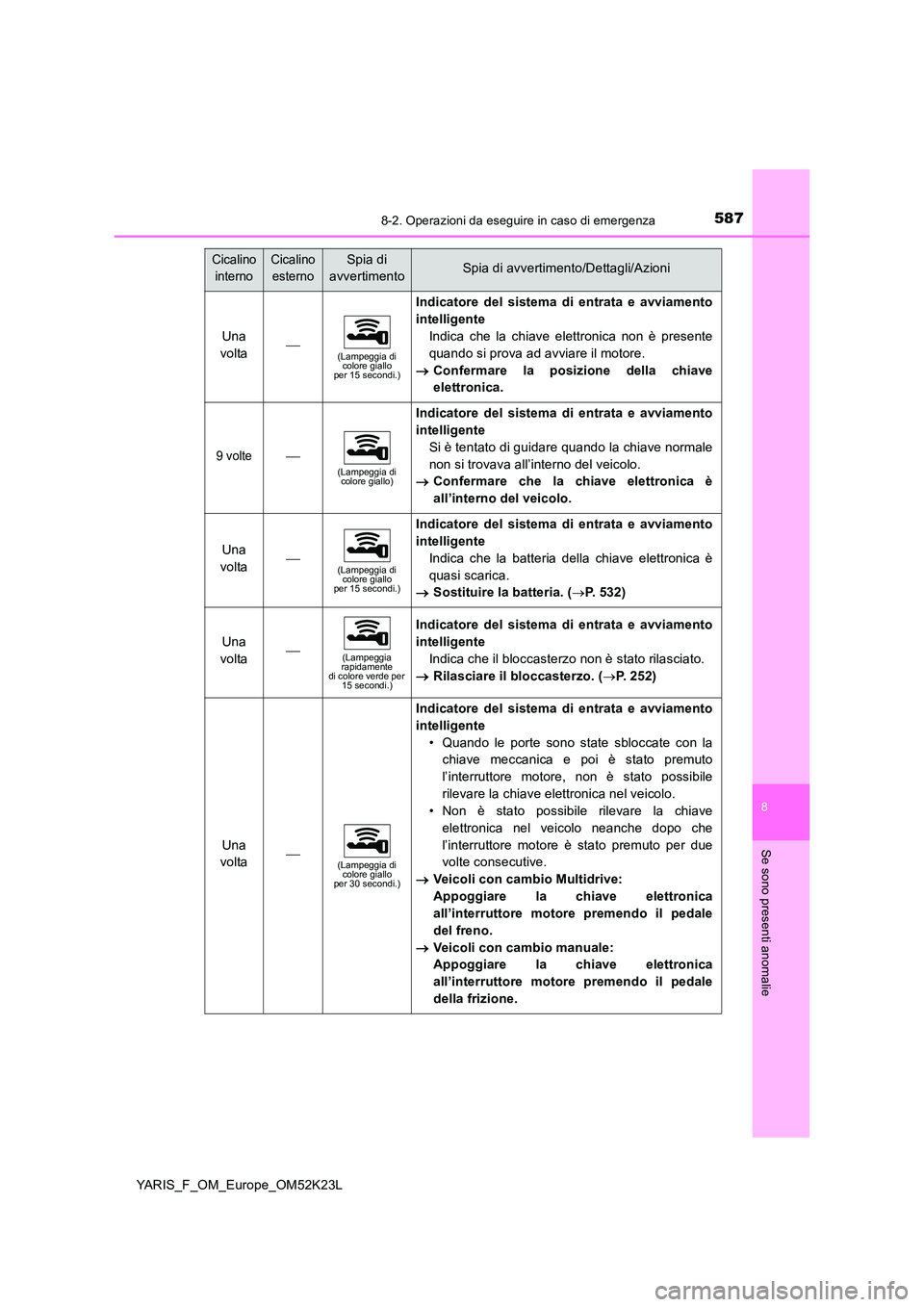

Una
volta(Lampeggia di colore giallo per 15 secondi.)
Indicatore del sistema di entrata e avviamento
intelligente
Indica che la chiave elettronica non è presente
quando si prova ad avviare il motore.
 Confermare la posizione della chiave
elettronica.
9 volte(Lampeggia di colore giallo)
Indicatore del sistema di entrata e avviamento
intelligente
Si è tentato di guidare quando la chiave normale
non si trovava all’interno del veicolo.
 Confermare che la chiave elettronica è
all’interno del veicolo.
Una
volta(Lampeggia di colore giallo per 15 secondi.)
Indicatore del sistema di entrata e avviamento
intelligente
Indica che la batteria della chiave elettronica è
quasi scarica.
 Sostituire la batteria. (P. 532)
Una
volta(Lampeggia rapidamente di colore verde per 15 secondi.)
Indicatore del sistema di entrata e avviamento
intelligente
Indica che il bloccasterzo non è stato rilasciato.
 Rilasciare il bloccasterzo. (P. 252)
Una
volta(Lampeggia di colore giallo per 30 secondi.)
Indicatore del sistema di entrata e avviamento
intelligente
• Quando le porte sono state sbloccate con la
chiave meccanica e poi è stato premuto
l’interruttore motore, non è stato possibile
rilevare la chiave elettronica nel veicolo.
• Non è stato possibile rilevare la chiave
elettronica nel veicolo neanche dopo che
l’interruttore motore è stato premuto per due
volte consecutive.
 Veicoli con cambio Multidrive:
Appoggiare la chiave elettronica
all’interruttore motore premendo il pedale
del freno.
 Veicoli con cambio manuale:
Appoggiare la chiave elettronica
all’interruttore motore premendo il pedale
della frizione.
Cicalino
interno
Cicalino
esterno
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

5888-2. Operazioni da eseguire in caso di emergenza
YARIS_F_OM_Europe_OM52K23L
Se viene visualizzato un messaggio di
avvertimento (veicoli con display a colori)
Spia di avvertimento principale
Si accende o lampeggia anche la spia
di avvertimento principale, proprio per
segnalare che sul display multifunzione
è visualizzato un messaggio*.
Display multifunzione
Se dopo aver eseguito le seguenti azioni i messaggi di avvertimento
compaiono nuovamente, contattare un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
*: La spia di avvertimento principale potrebbe non accendersi o lampeggiare quando
viene visualizzato un messaggio di avvertimento.
Il display multifunzione visualizza avvertimenti relativi a
malfunzionamenti del sistema, operazioni non eseguite correttamente
oppure messaggi che segnalano la necessità di manutenzione. Quando
viene visualizzato un messaggio, effettuare la procedura correttiva
appropriata al messaggio.
1
2

5898-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_F_OM_Europe_OM52K23L

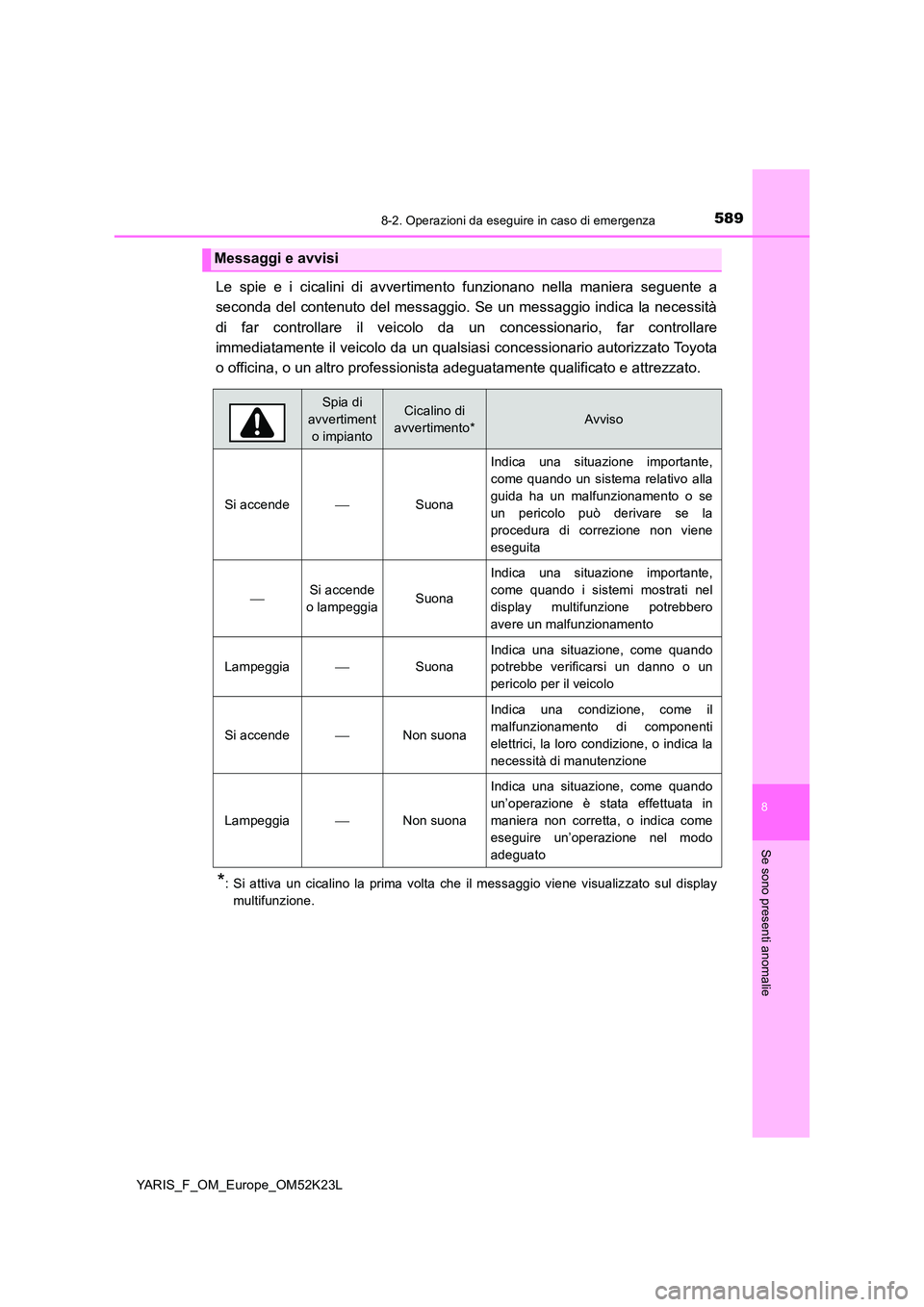

Le spie e i cicalini di avvertimento funzionano nella maniera seguente a
seconda del contenuto del messaggio. Se un messaggio indica la necessità
di far controllare il veicolo da un concessionario, far controllare
immediatamente il veicolo da un qualsiasi concessionario autorizzato Toyota
o officina, o un altro professionista adeguatamente qualificato e attrezzato.
*: Si attiva un cicalino la prima volta che il messaggio viene visualizzato sul display
multifunzione.
Messaggi e avvisi
Spia di
avvertiment
o impianto
Cicalino di
avvertimento*Avviso
Si accende Suona
Indica una situazione importante,
come quando un sistema relativo alla
guida ha un malfunzionamento o se
un pericolo può derivare se la
procedura di correzione non viene
eseguita
Si accende
o lampeggiaSuona
Indica una situazione importante,
come quando i sistemi mostrati nel
display multifunzione potrebbero
avere un malfunzionamento
LampeggiaSuona
Indica una situazione, come quando
potrebbe verificarsi un danno o un
pericolo per il veicolo
Si accendeNon suona
Indica una condizione, come il
malfunzionamento di componenti
elettrici, la loro condizione, o indica la
necessità di manutenzione
LampeggiaNon suona
Indica una situazione, come quando
un’operazione è stata effettuata in
maniera non corretta, o indica come
eseguire un’operazione nel modo
adeguato

5908-2. Operazioni da eseguire in caso di emergenza
YARIS_F_OM_Europe_OM52K23L

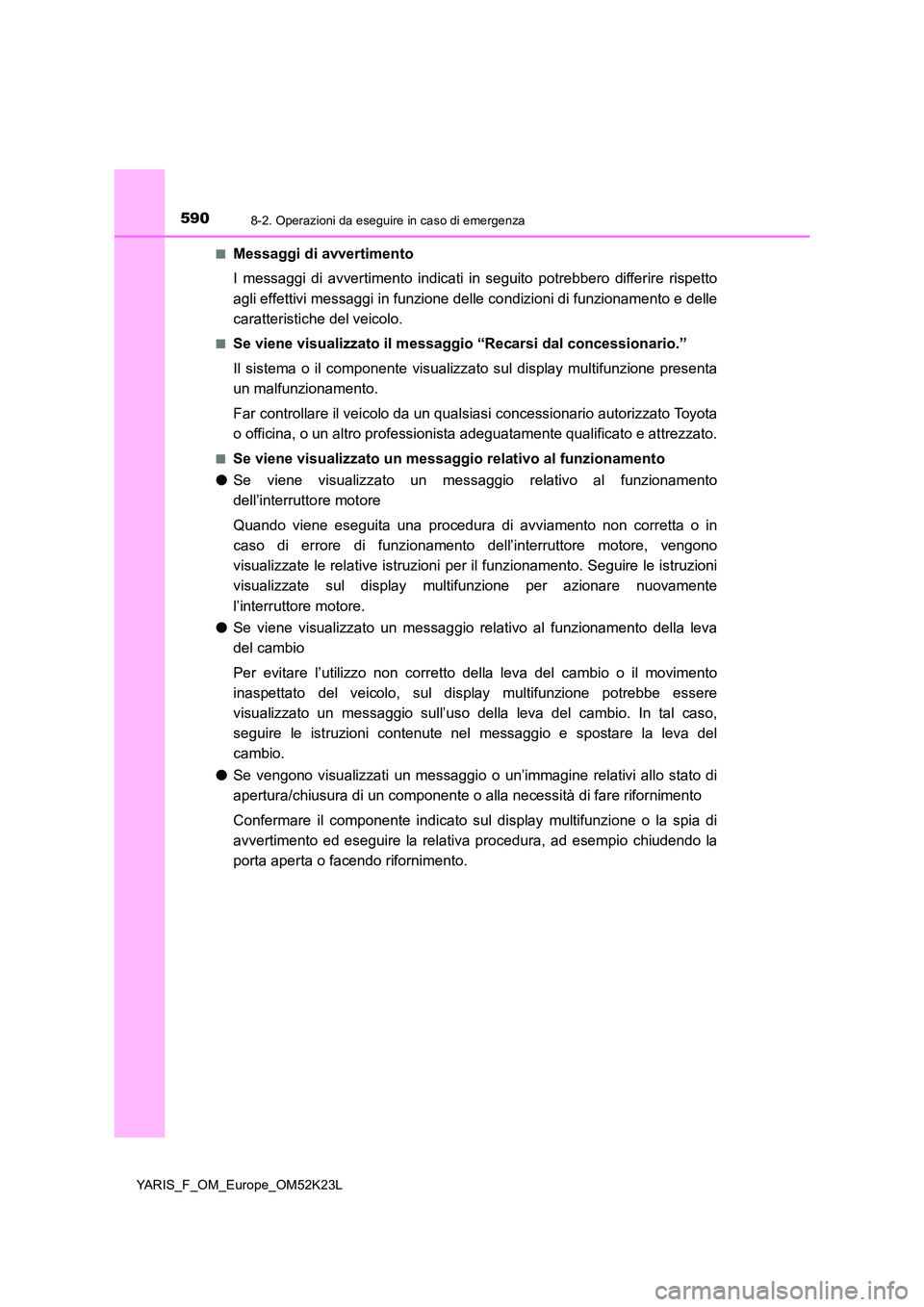

■Messaggi di avvertimento
I messaggi di avvertimento indicati in seguito potrebbero differire rispetto
agli effettivi messaggi in funzione del le condizioni di funzionamento e delle
caratteristiche del veicolo.
■Se viene visualizzato il messaggio “Recarsi dal concessionario.”
Il sistema o il componente visualizzato sul display multifunzione presenta
un malfunzionamento.
Far controllare il veicolo da un qualsiasi concessionario autorizzato Toyota
o officina, o un altro professionista adeguatamente qualificato e attrezzato.
■Se viene visualizzato un messaggio relativo al funzionamento
● Se viene visualizzato un messaggio relativo al funzionamento
dell’interruttore motore
Quando viene eseguita una procedura di avviamento non corretta o in
caso di errore di funzionamento dell’interruttore motore, vengono
visualizzate le relative istruzioni per il funzionamento. Seguire le istruzioni
visualizzate sul display multifunzione per azionare nuovamente
l’interruttore motore.
● Se viene visualizzato un messaggio relativo al funzionamento della leva
del cambio
Per evitare l’utilizzo non corretto della leva del cambio o il movimento
inaspettato del veicolo, sul display multifunzione potrebbe essere
visualizzato un messaggio sull’uso della leva del cambio. In tal caso,
seguire le istruzioni contenute nel messaggio e spostare la leva del
cambio.
● Se vengono visualizzati un messaggio o un’immagine relativi allo stato di
apertura/chiusura di un componente o alla necessità di fare rifornimento
Confermare il componente indicato sul display multifunzione o la spia di
avvertimento ed eseguire la relativa procedura, ad esempio chiudendo la
porta aperta o facendo rifornimento.
