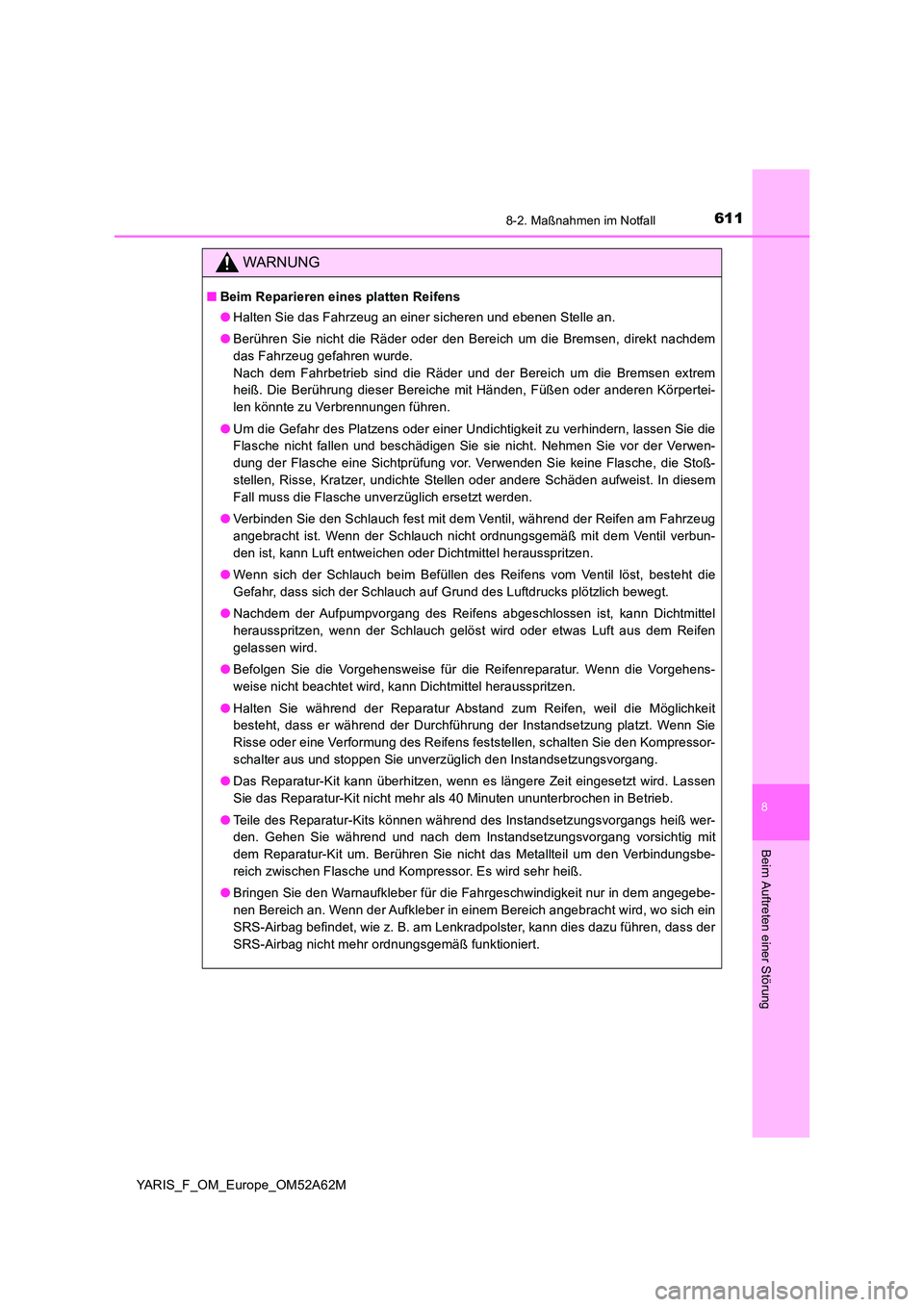

6118-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_F_OM_Europe_OM52A62M
WARNUNG
■Beim Reparieren eines platten Reifens
● Halten Sie das Fahrzeug an einer sicheren und ebenen Stelle an.
● Berühren Sie nicht die Räder oder den Bereich um die Bremsen, direkt nachdem
das Fahrzeug gefahren wurde.
Nach dem Fahrbetrieb sind die Räder und der Bereich um die Bremsen extrem
heiß. Die Berührung dieser Bereiche mit Händen, Füßen oder anderen Körpertei-
len könnte zu Verbrennungen führen.
● Um die Gefahr des Platzens oder einer Undichtigkeit zu verhindern, lassen Sie die
Flasche nicht fallen und beschädigen Sie sie nicht. Nehmen Sie vor der Verwen-
dung der Flasche eine Sichtprüfung vor. Verwenden Sie keine Flasche, die Stoß-
stellen, Risse, Kratzer, undichte Stellen oder andere Schäden aufweist. In diesem
Fall muss die Flasche unverzüglich ersetzt werden.
● Verbinden Sie den Schlauch fest mit dem Ventil, während der Reifen am Fahrzeug
angebracht ist. Wenn der Schlauch nicht ordnungsgemäß mit dem Ventil verbun-
den ist, kann Luft entweichen oder Dichtmittel herausspritzen.
● Wenn sich der Schlauch beim Befüllen des Reifens vom Ventil löst, besteht die
Gefahr, dass sich der Schlauch auf Grund des Luftdrucks plötzlich bewegt.
● Nachdem der Aufpumpvorgang des Reifens abgeschlossen ist, kann Dichtmittel
herausspritzen, wenn der Schlauch gelöst wird oder etwas Luft aus dem Reifen
gelassen wird.
● Befolgen Sie die Vorgehensweise für die Reifenreparatur. Wenn die Vorgehens-
weise nicht beachtet wird, kann Dichtmittel herausspritzen.
● Halten Sie während der Reparatur Abstand zum Reifen, weil die Möglichkeit
besteht, dass er während der Durchführung der Instandsetzung platzt. Wenn Sie
Risse oder eine Verformung des Reifens feststellen, schalten Sie den Kompressor-
schalter aus und stoppen Sie unverzüglich den Instandsetzungsvorgang.
● Das Reparatur-Kit kann überhitzen, wenn es längere Zeit eingesetzt wird. Lassen
Sie das Reparatur-Kit nicht mehr als 40 Minuten ununterbrochen in Betrieb.
● Teile des Reparatur-Kits können während des Instandsetzungsvorgangs heiß wer-
den. Gehen Sie während und nach dem Instandsetzungsvorgang vorsichtig mit
dem Reparatur-Kit um. Berühren Sie nicht das Metallteil um den Verbindungsbe-
reich zwischen Flasche und Kompressor. Es wird sehr heiß.
● Bringen Sie den Warnaufkleber für die Fahrgeschwindigkeit nur in dem angegebe-
nen Bereich an. Wenn der Aufkleber in einem Bereich angebracht wird, wo sich ein
SRS-Airbag befindet, wie z. B. am Lenkradpolster, kann dies dazu führen, dass der
SRS-Airbag nicht mehr ordnungsgemäß funktioniert.

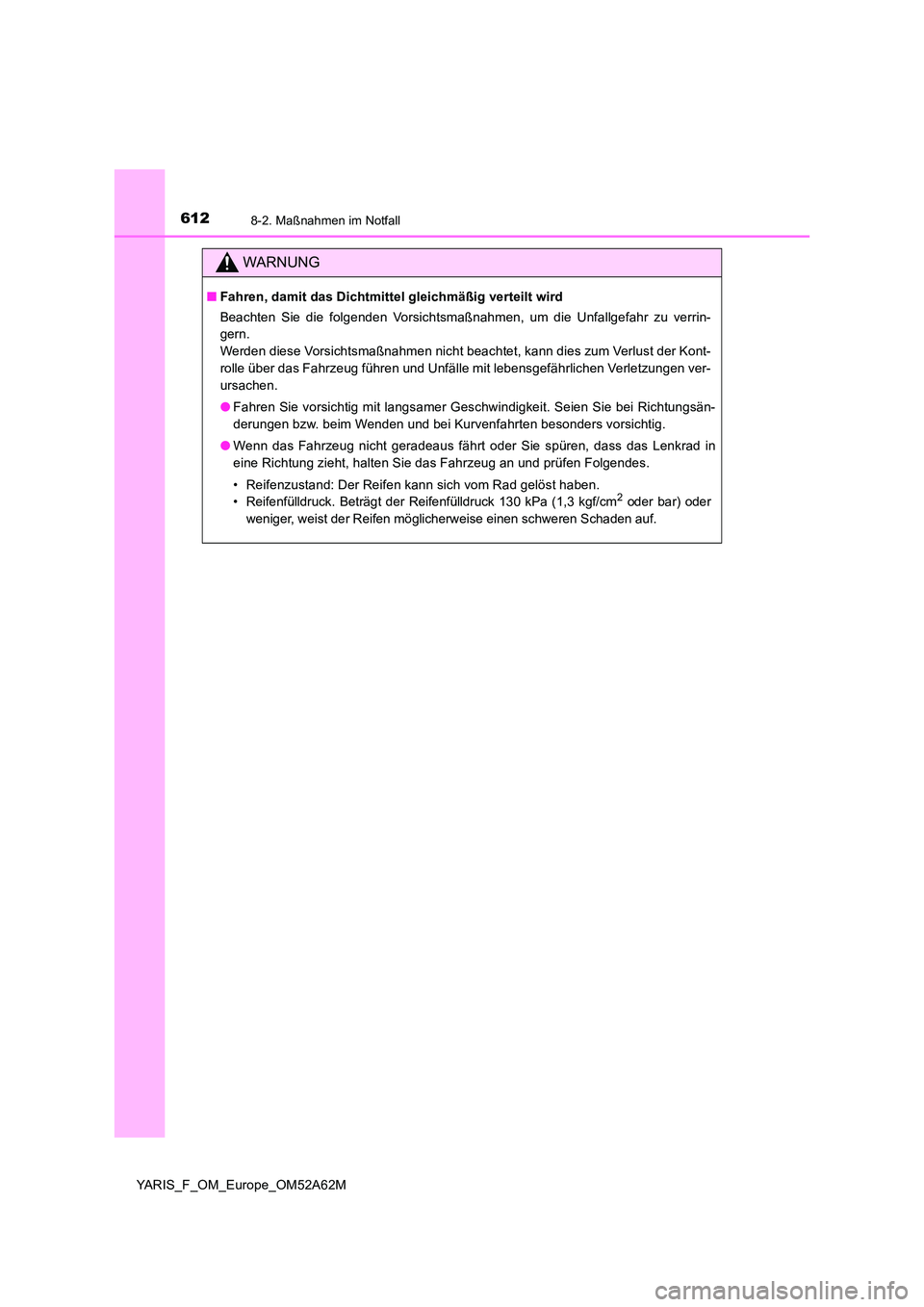

6128-2. Maßnahmen im Notfall
YARIS_F_OM_Europe_OM52A62M
WARNUNG
■Fahren, damit das Dichtmittel gleichmäßig verteilt wird
Beachten Sie die folgenden Vorsichtsmaßnahmen, um die Unfallgefahr zu verrin-
gern.
Werden diese Vorsichtsmaßnahmen nicht beachtet, kann dies zum Verlust der Kont-
rolle über das Fahrzeug führen und Unfälle mit lebensgefährlichen Verletzungen ver-
ursachen.
● Fahren Sie vorsichtig mit langsamer Geschwindigkeit. Seien Sie bei Richtungsän-
derungen bzw. beim Wenden und bei Kurvenfahrten besonders vorsichtig.
● Wenn das Fahrzeug nicht geradeaus fährt oder Sie spüren, dass das Lenkrad in
eine Richtung zieht, halten Sie das Fahrzeug an und prüfen Folgendes.
• Reifenzustand: Der Reifen kann sich vom Rad gelöst haben.
• Reifenfülldruck. Beträgt der Reifenfülldruck 130 kPa (1,3 kgf/cm2 oder bar) oder
weniger, weist der Reifen möglicherweise einen schweren Schaden auf.

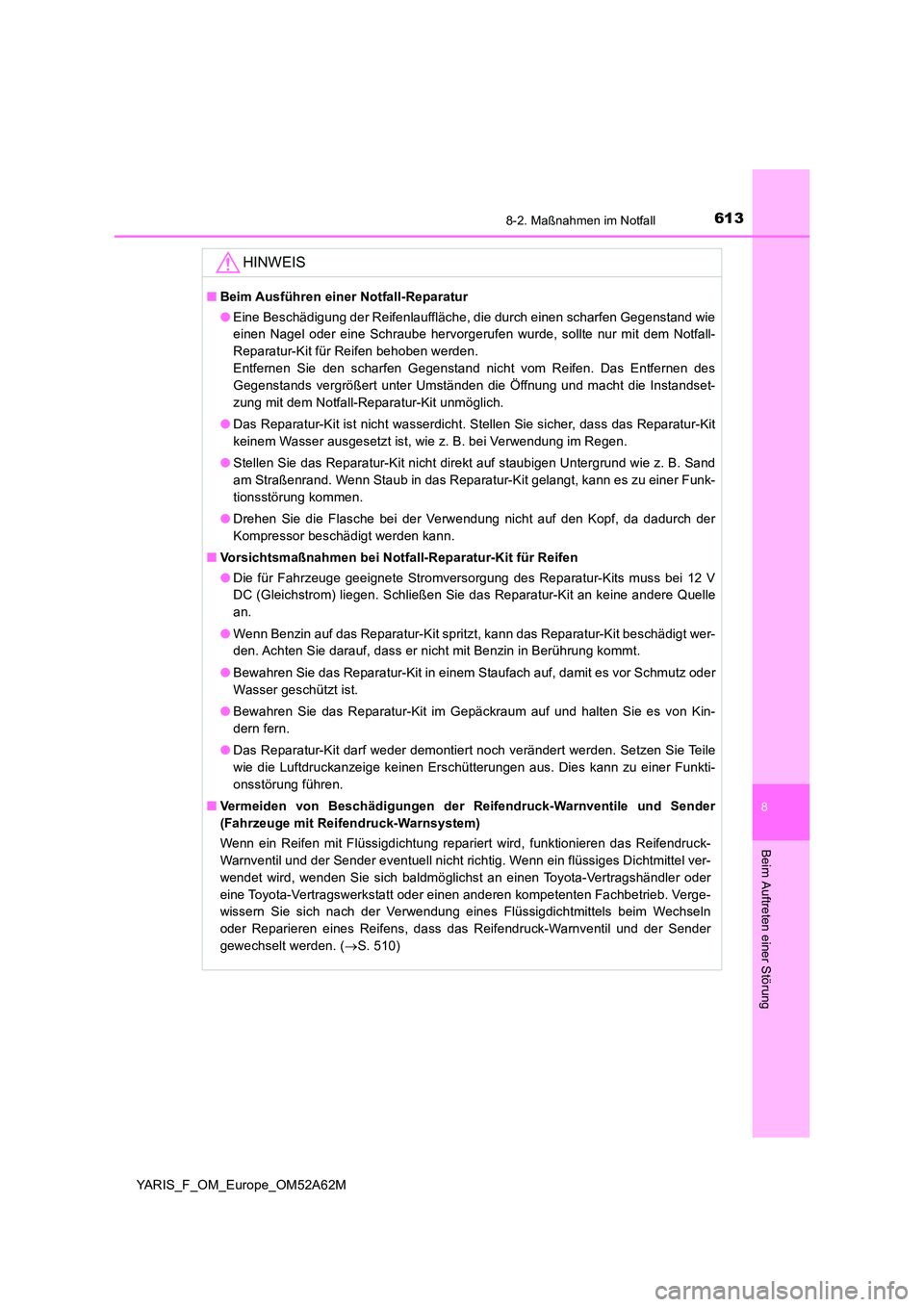

6138-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_F_OM_Europe_OM52A62M
HINWEIS
■Beim Ausführen einer Notfall-Reparatur
● Eine Beschädigung der Reifenlauffläche, die durch einen scharfen Gegenstand wie
einen Nagel oder eine Schraube hervorgerufen wurde, sollte nur mit dem Notfall-
Reparatur-Kit für Reifen behoben werden.
Entfernen Sie den scharfen Gegenstand nicht vom Reifen. Das Entfernen des
Gegenstands vergrößert unter Umständen die Öffnung und macht die Instandset-
zung mit dem Notfall-Reparatur-Kit unmöglich.
● Das Reparatur-Kit ist nicht wasserdicht. Stellen Sie sicher, dass das Reparatur-Kit
keinem Wasser ausgesetzt ist, wie z. B. bei Verwendung im Regen.
● Stellen Sie das Reparatur-Kit nicht direkt auf staubigen Untergrund wie z. B. Sand
am Straßenrand. Wenn Staub in das Reparatur-Kit gelangt, kann es zu einer Funk-
tionsstörung kommen.
● Drehen Sie die Flasche bei der Verwendung nicht auf den Kopf, da dadurch der
Kompressor beschädigt werden kann.
■ Vorsichtsmaßnahmen bei Notfall-Reparatur-Kit für Reifen
● Die für Fahrzeuge geeignete Stromversorgung des Reparatur-Kits muss bei 12 V
DC (Gleichstrom) liegen. Schließen Sie das Reparatur-Kit an keine andere Quelle
an.
● Wenn Benzin auf das Reparatur-Kit spritzt, kann das Reparatur-Kit beschädigt wer-
den. Achten Sie darauf, dass er nicht mit Benzin in Berührung kommt.
● Bewahren Sie das Reparatur-Kit in einem Staufach auf, damit es vor Schmutz oder
Wasser geschützt ist.
● Bewahren Sie das Reparatur-Kit im Gepäckraum auf und halten Sie es von Kin-
dern fern.
● Das Reparatur-Kit darf weder demontiert noch verändert werden. Setzen Sie Teile
wie die Luftdruckanzeige keinen Erschütterungen aus. Dies kann zu einer Funkti-
onsstörung führen.
■ Vermeiden von Beschädigungen der Reifendruck-Warnventile und Sender
(Fahrzeuge mit Reifendruck-Warnsystem)
Wenn ein Reifen mit Flüssigdichtung repariert wird, funktionieren das Reifendruck-
Warnventil und der Sender eventuell nicht richtig. Wenn ein flüssiges Dichtmittel ver-
wendet wird, wenden Sie sich baldmöglichst an einen Toyota-Vertragshändler oder
eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb. Verge-
wissern Sie sich nach der Verwendung eines Flüssigdichtmittels beim Wechseln
oder Reparieren eines Reifens, dass das Reifendruck-Warnventil und der Sender
gewechselt werden. ( S. 510)

6148-2. Maßnahmen im Notfall
YARIS_F_OM_Europe_OM52A62M
Wenn Sie eine Reifenpanne haben (Fahrzeuge
mit einem Reserverad)
● Stellen Sie das Fahrzeug auf einer harten, ebenen Oberfläche ab.
● Ziehen Sie die Feststellbremse an.
● Stellen Sie den Schalthebel auf P (Multidrive) oder R (Schaltgetriebe).
● Stellen Sie den Motor ab.
● Schalten Sie die Warnblinkanlage ein. (S. 568)
Ihr Fahrzeug ist mit einem Reserverad ausgestattet. Das defekte Rad
kann durch das Reserverad ausgetauscht werden.
Ausführliche Informationen über Räder: S. 508
WARNUNG
■Wenn Sie eine Reifenpanne haben
Fahren Sie nicht weiter, wenn Sie eine Reifenpanne haben.
Selbst wenn Sie nur eine kurze Strecke mit defektem Reifen fahren, kann dies den
Reifen und das gesamte Rad irreparabel beschädigen, wodurch ein Unfall verur-
sacht werden kann.
Vor dem Anheben des Fahrzeugs mit dem Wagenheber

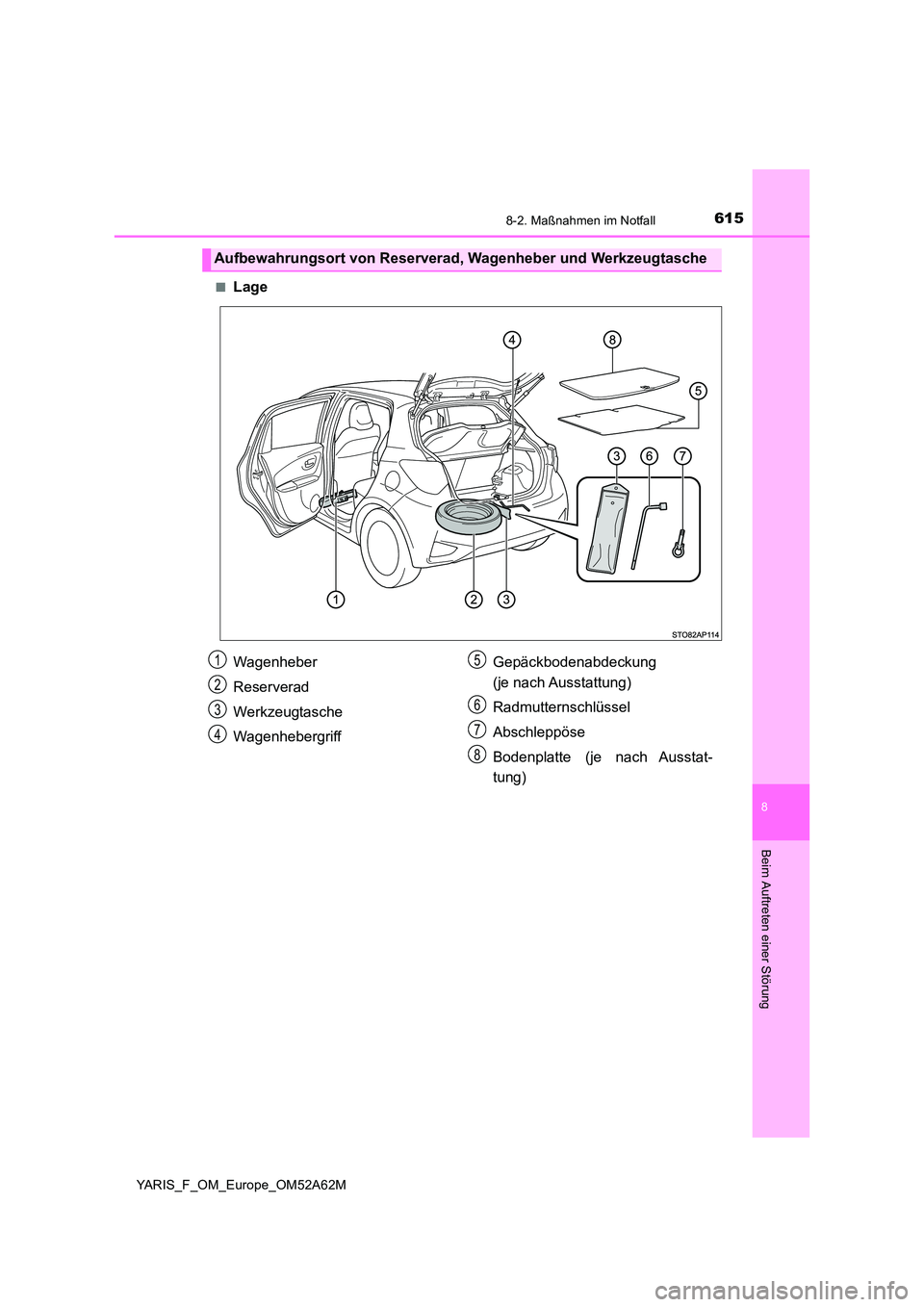

6158-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_F_OM_Europe_OM52A62M
■Lage
Aufbewahrungsort von Reserverad, Wagenheber und Werkzeugtasche
Wagenheber
Reserverad
Werkzeugtasche
Wagenhebergriff
Gepäckbodenabdeckung
(je nach Ausstattung)
Radmutternschlüssel
Abschleppöse
Bodenplatte (je nach Ausstat-
tung)
1
2
3
4
5
6
7
8

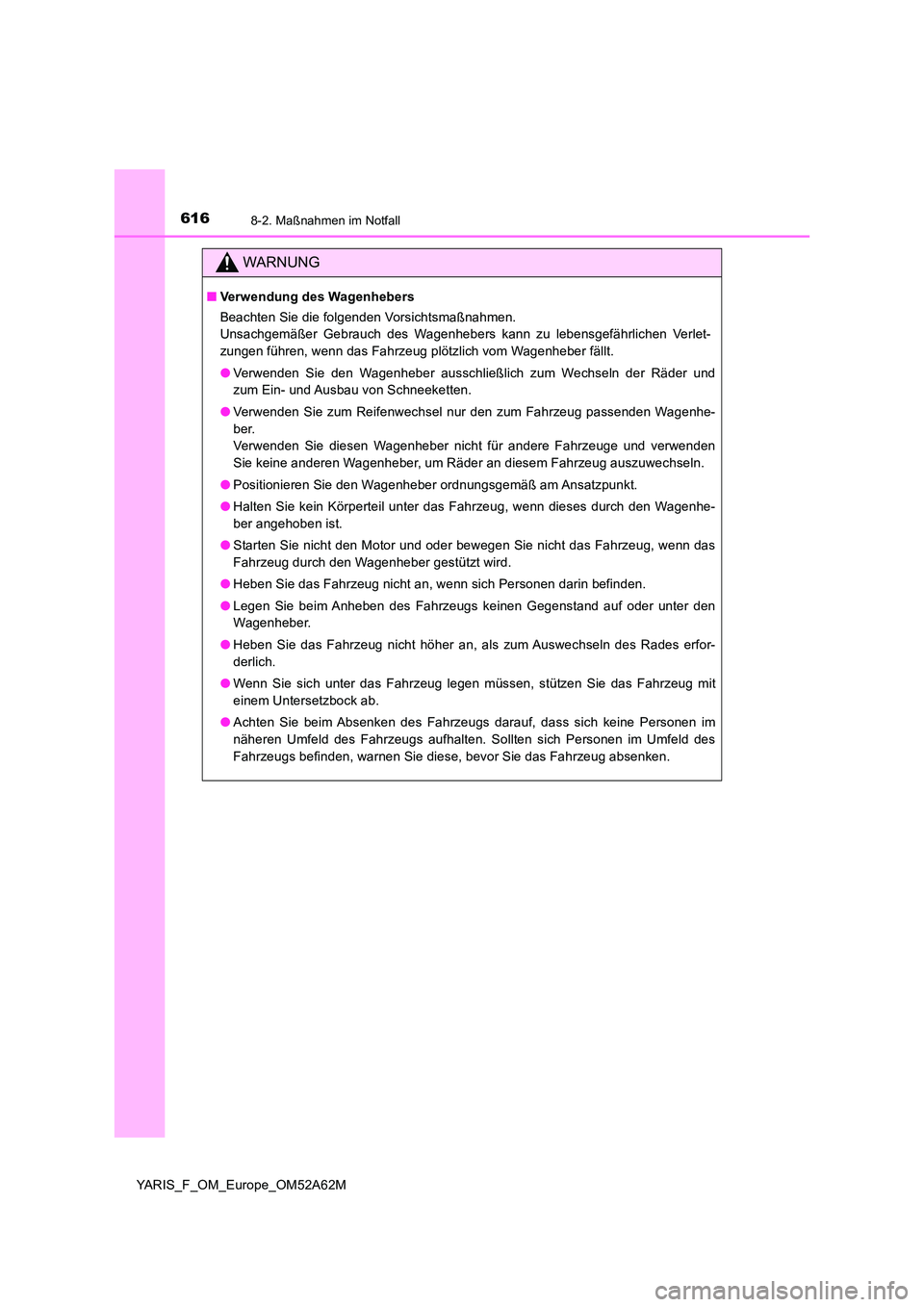

6168-2. Maßnahmen im Notfall
YARIS_F_OM_Europe_OM52A62M
WARNUNG
■Verwendung des Wagenhebers
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Unsachgemäßer Gebrauch des Wagenhebers kann zu lebensgefährlichen Verlet-
zungen führen, wenn das Fahrzeug plötzlich vom Wagenheber fällt.
● Verwenden Sie den Wagenheber ausschließlich zum Wechseln der Räder und
zum Ein- und Ausbau von Schneeketten.
● Verwenden Sie zum Reifenwechsel nur den zum Fahrzeug passenden Wagenhe-
ber.
Verwenden Sie diesen Wagenheber nicht für andere Fahrzeuge und verwenden
Sie keine anderen Wagenheber, um Räder an diesem Fahrzeug auszuwechseln.
● Positionieren Sie den Wagenheber ordnungsgemäß am Ansatzpunkt.
● Halten Sie kein Körperteil unter das Fahrzeug, wenn dieses durch den Wagenhe-
ber angehoben ist.
● Starten Sie nicht den Motor und oder bewegen Sie nicht das Fahrzeug, wenn das
Fahrzeug durch den Wagenheber gestützt wird.
● Heben Sie das Fahrzeug nicht an, wenn sich Personen darin befinden.
● Legen Sie beim Anheben des Fahrzeugs keinen Gegenstand auf oder unter den
Wagenheber.
● Heben Sie das Fahrzeug nicht höher an, als zum Auswechseln des Rades erfor-
derlich.
● Wenn Sie sich unter das Fahrzeug legen müssen, stützen Sie das Fahrzeug mit
einem Untersetzbock ab.
● Achten Sie beim Absenken des Fahrzeugs darauf, dass sich keine Personen im
näheren Umfeld des Fahrzeugs aufhalten. Sollten sich Personen im Umfeld des
Fahrzeugs befinden, warnen Sie diese, bevor Sie das Fahrzeug absenken.

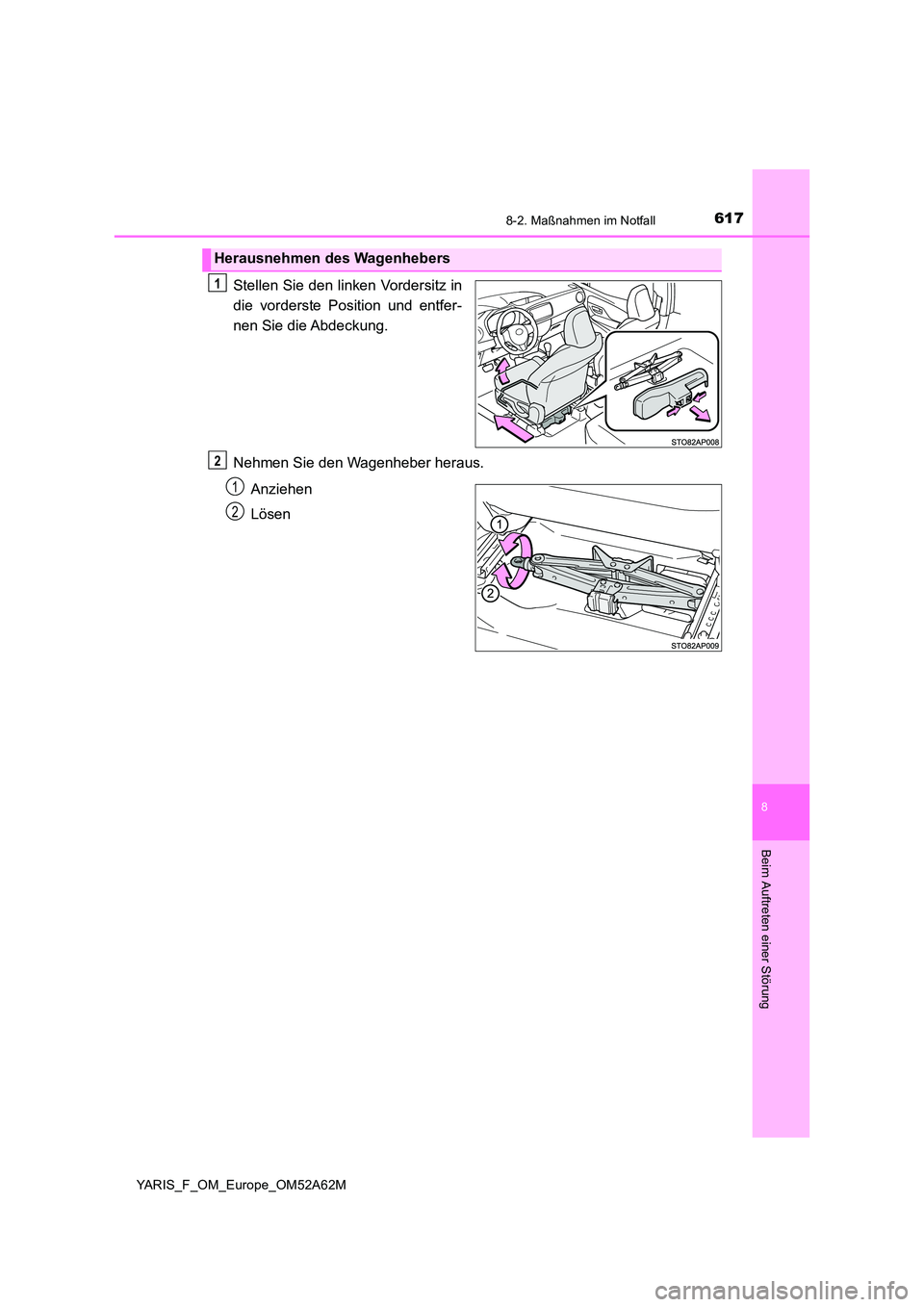

6178-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_F_OM_Europe_OM52A62M
Stellen Sie den linken Vordersitz in
die vorderste Position und entfer-
nen Sie die Abdeckung.
Nehmen Sie den Wagenheber heraus.
Anziehen
Lösen
Herausnehmen des Wagenhebers
1
2
1
2

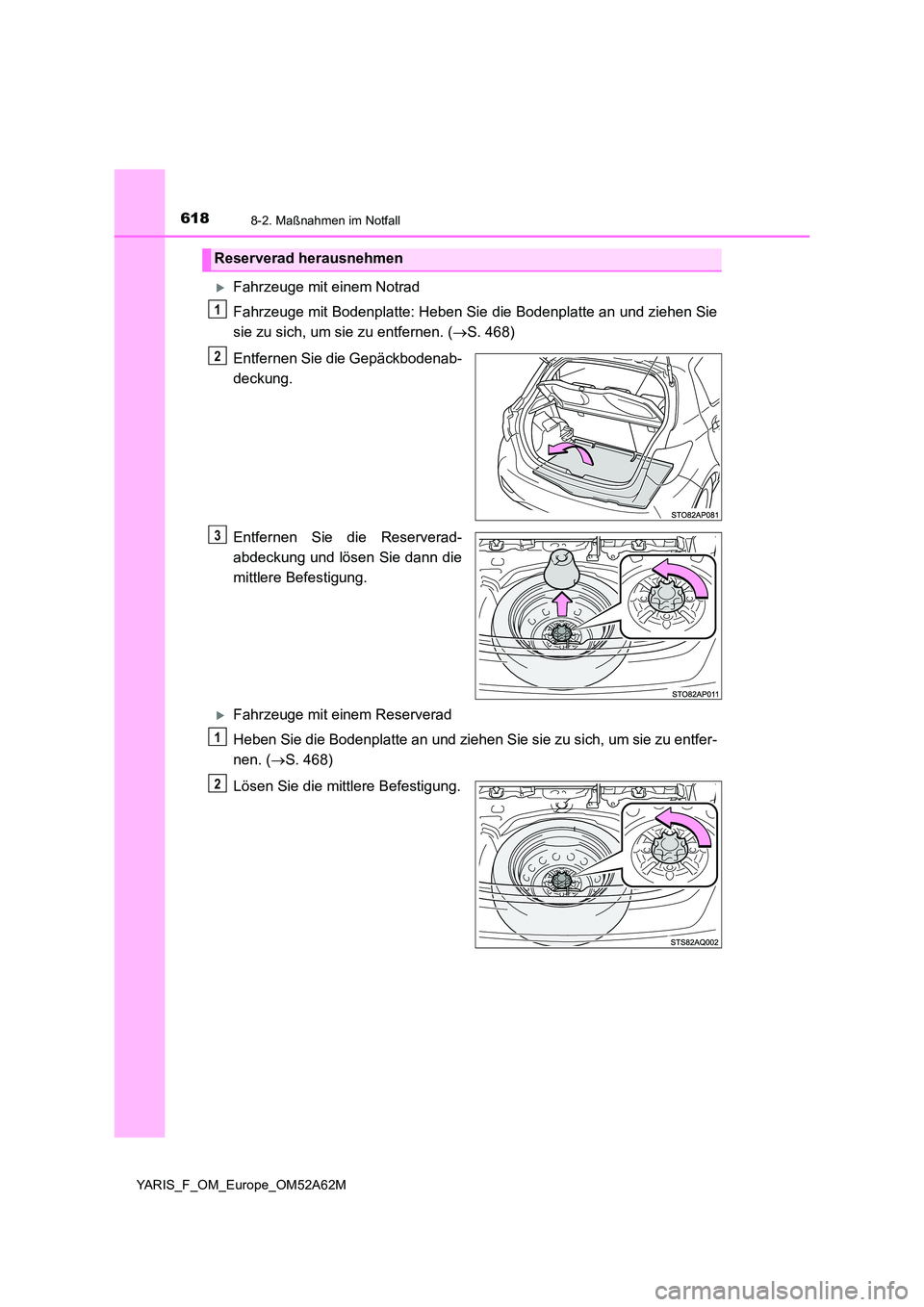

6188-2. Maßnahmen im Notfall
YARIS_F_OM_Europe_OM52A62M
Fahrzeuge mit einem Notrad
Fahrzeuge mit Bodenplatte: Heben Sie die Bodenplatte an und ziehen Sie
sie zu sich, um sie zu entfernen. ( S. 468)
Entfernen Sie die Gepäckbodenab-
deckung.
Entfernen Sie die Reserverad-
abdeckung und lösen Sie dann die
mittlere Befestigung.
Fahrzeuge mit einem Reserverad
Heben Sie die Bodenplatte an und ziehen Sie sie zu sich, um sie zu entfer-
nen. ( S. 468)
Lösen Sie die mittlere Befestigung.
Reserverad herausnehmen
1
2
3
1
2

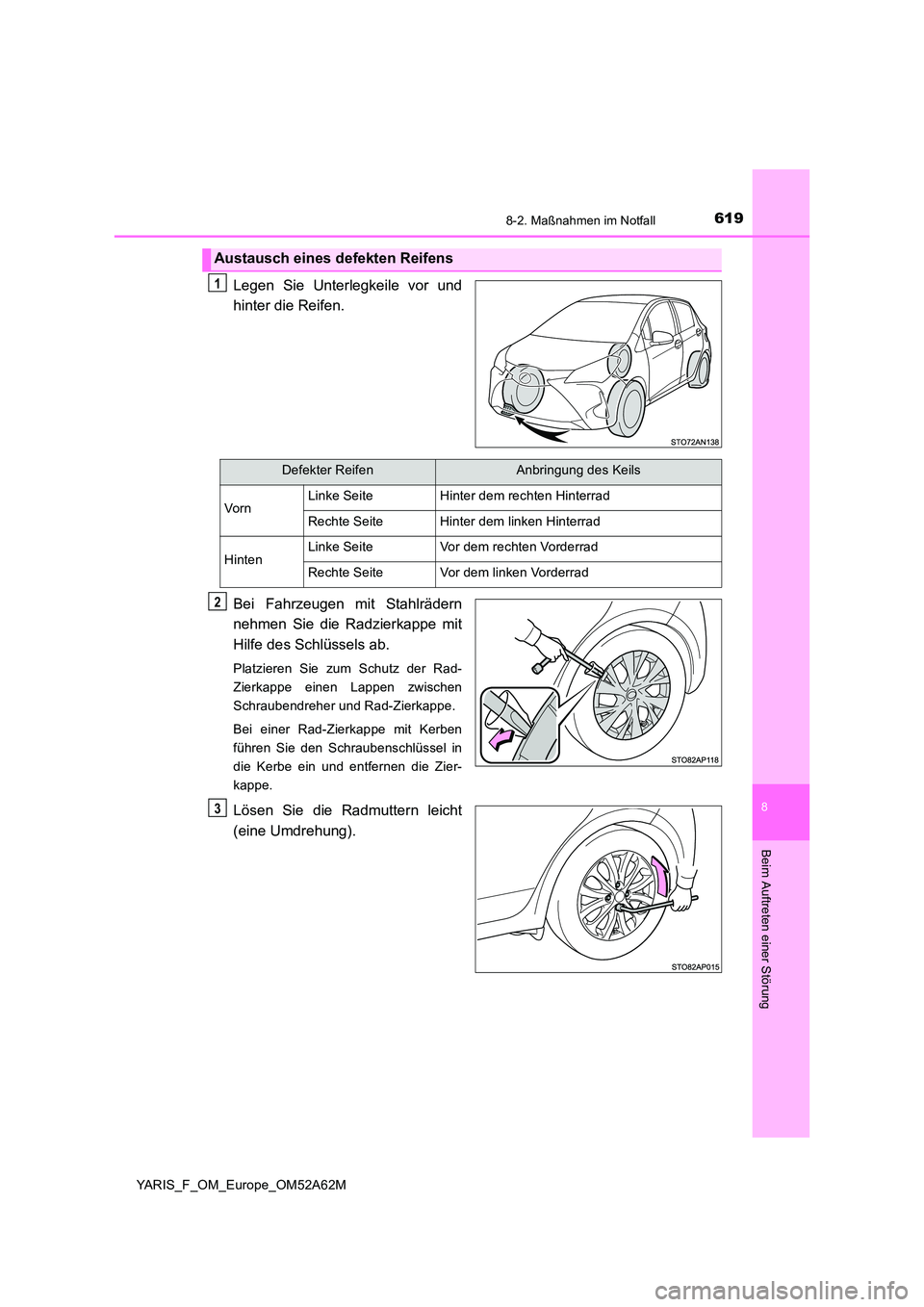

6198-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_F_OM_Europe_OM52A62M
Legen Sie Unterlegkeile vor und
hinter die Reifen.
Bei Fahrzeugen mit Stahlrädern
nehmen Sie die Radzierkappe mit
Hilfe des Schlüssels ab.
Platzieren Sie zum Schutz der Rad-
Zierkappe einen Lappen zwischen
Schraubendreher und Rad-Zierkappe.
Bei einer Rad-Zierkappe mit Kerben
führen Sie den Schraubenschlüssel in
die Kerbe ein und entfernen die Zier-
kappe.
Lösen Sie die Radmuttern leicht
(eine Umdrehung).
Austausch eines de fekten Reifens
1
Defekter ReifenAnbringung des Keils
VornLinke SeiteHinter dem rechten Hinterrad
Rechte SeiteHinter dem linken Hinterrad
HintenLinke SeiteVor dem rechten Vorderrad
Rechte SeiteVor dem linken Vorderrad
2
3

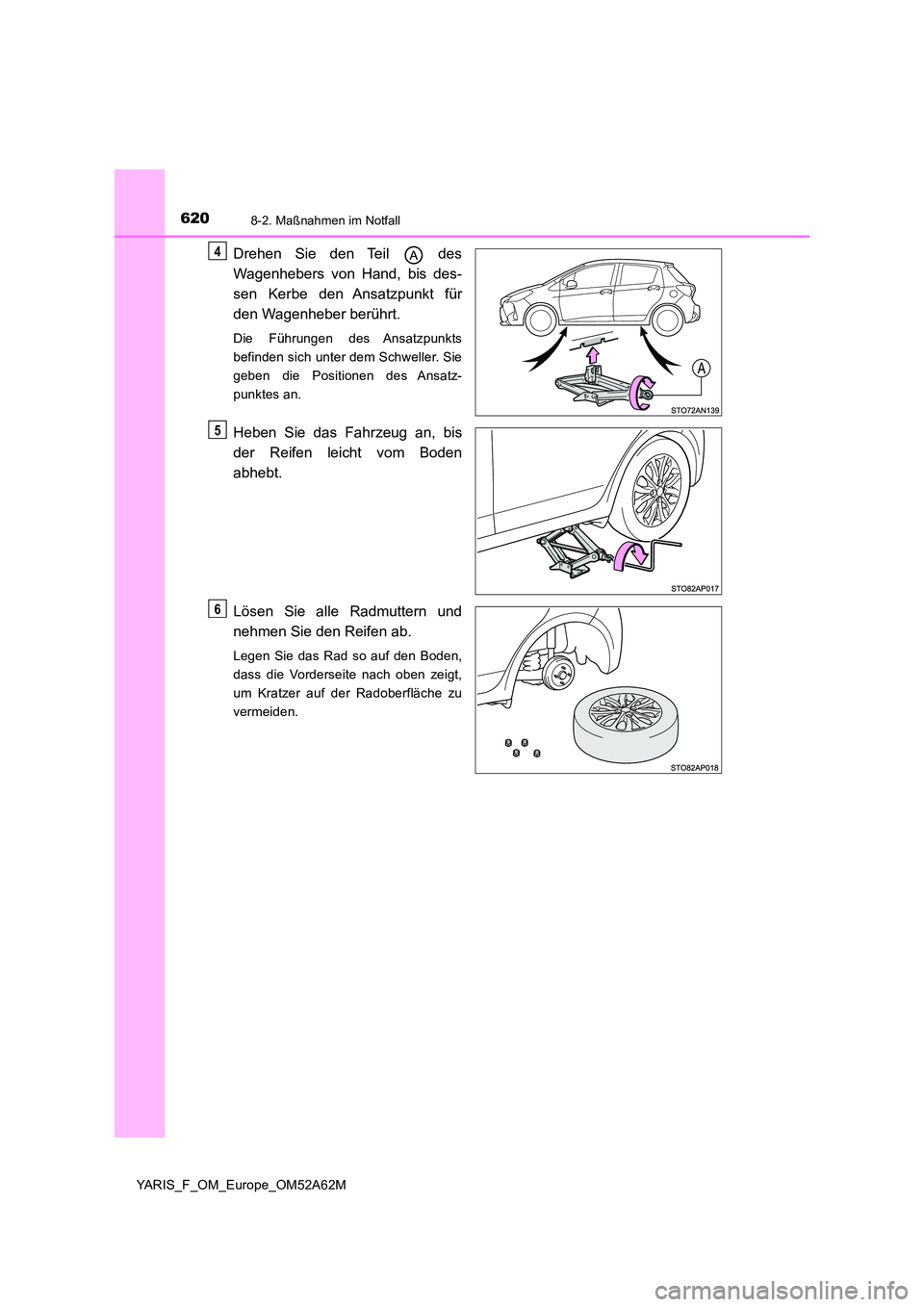

6208-2. Maßnahmen im Notfall
YARIS_F_OM_Europe_OM52A62M
Drehen Sie den Teil des
Wagenhebers von Hand, bis des-
sen Kerbe den Ansatzpunkt für
den Wagenheber berührt.
Die Führungen des Ansatzpunkts
befinden sich unter dem Schweller. Sie
geben die Positionen des Ansatz-
punktes an.
Heben Sie das Fahrzeug an, bis
der Reifen leicht vom Boden
abhebt.
Lösen Sie alle Radmuttern und
nehmen Sie den Reifen ab.
Legen Sie das Rad so auf den Boden,
dass die Vorderseite nach oben zeigt,
um Kratzer auf der Radoberfläche zu
vermeiden.
4
5
6
