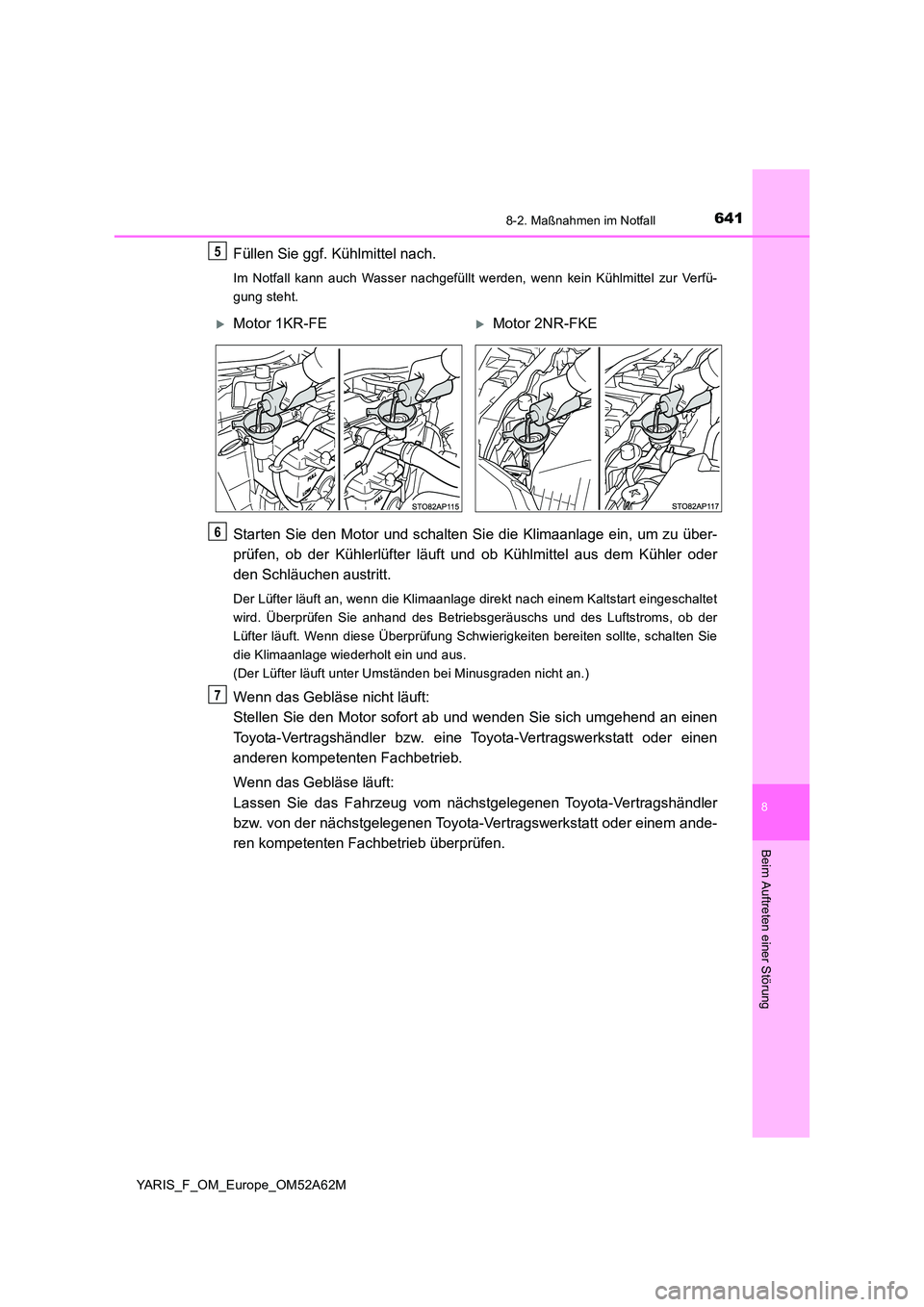

6418-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_F_OM_Europe_OM52A62M
Füllen Sie ggf. Kühlmittel nach.
Im Notfall kann auch Wasser nachgefüllt werden, wenn kein Kühlmittel zur Verfü-
gung steht.
Starten Sie den Motor und schalten Si e die Klimaanlage ein, um zu über-
prüfen, ob der Kühlerlüfter läuft und ob Kühlmittel aus dem Kühler oder
den Schläuchen austritt.
Der Lüfter läuft an, wenn die Klimaanlage direkt nach einem Kaltstart eingeschaltet
wird. Überprüfen Sie anhand des Betriebsgeräuschs und des Luftstroms, ob der
Lüfter läuft. Wenn diese Überprüfung Schwierigkeiten bereiten sollte, schalten Sie
die Klimaanlage wiederholt ein und aus.
(Der Lüfter läuft unter Umständen bei Minusgraden nicht an.)
Wenn das Gebläse nicht läuft:
Stellen Sie den Motor sofort ab und wenden Sie sich umgehend an einen
Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen
anderen kompetenten Fachbetrieb.
Wenn das Gebläse läuft:
Lassen Sie das Fahrzeug vom nächstgelegenen Toyota-Vertragshändler
bzw. von der nächstgelegenen Toyota-Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb überprüfen.
5
Motor 1KR-FEMotor 2NR-FKE
6
7

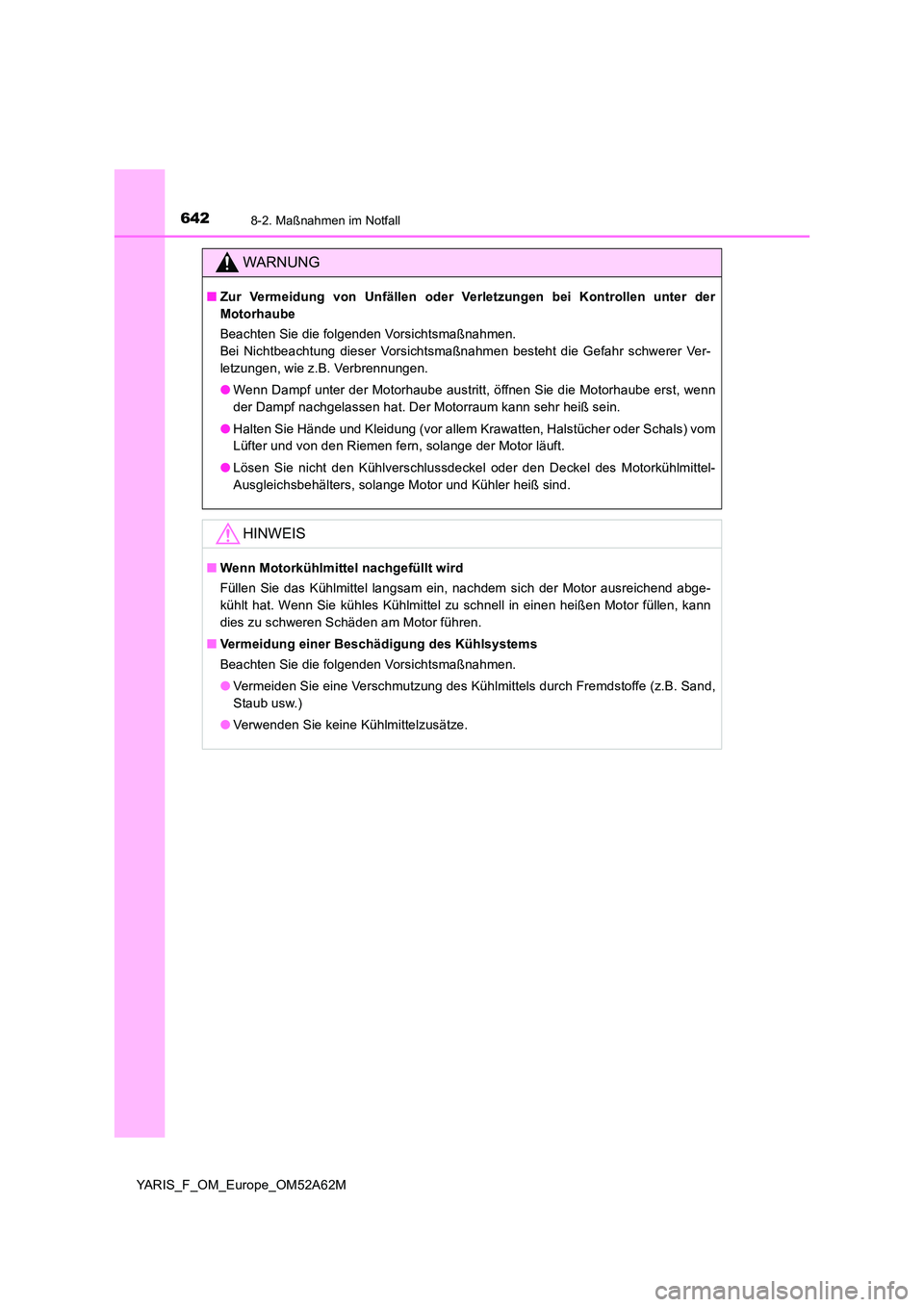

6428-2. Maßnahmen im Notfall
YARIS_F_OM_Europe_OM52A62M
WARNUNG
■Zur Vermeidung von Unfällen oder Verletzungen bei Kontrollen unter der
Motorhaube
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr schwerer Ver-
letzungen, wie z.B. Verbrennungen.
● Wenn Dampf unter der Motorhaube austritt, öffnen Sie die Motorhaube erst, wenn
der Dampf nachgelassen hat. Der Motorraum kann sehr heiß sein.
● Halten Sie Hände und Kleidung (vor allem Krawatten, Halstücher oder Schals) vom
Lüfter und von den Riemen fern, solange der Motor läuft.
● Lösen Sie nicht den Kühlverschlussdeckel oder den Deckel des Motorkühlmittel-
Ausgleichsbehälters, solange Motor und Kühler heiß sind.
HINWEIS
■ Wenn Motorkühlmittel nachgefüllt wird
Füllen Sie das Kühlmittel langsam ein, nachdem sich der Motor ausreichend abge-
kühlt hat. Wenn Sie kühles Kühlmittel zu schnell in einen heißen Motor füllen, kann
dies zu schweren Schäden am Motor führen.
■ Vermeidung einer Beschädigung des Kühlsystems
Beachten Sie die folgenden Vorsichtsmaßnahmen.
● Vermeiden Sie eine Verschmutzung des Kühlmittels durch Fremdstoffe (z.B. Sand,
Staub usw.)
● Verwenden Sie keine Kühlmittelzusätze.

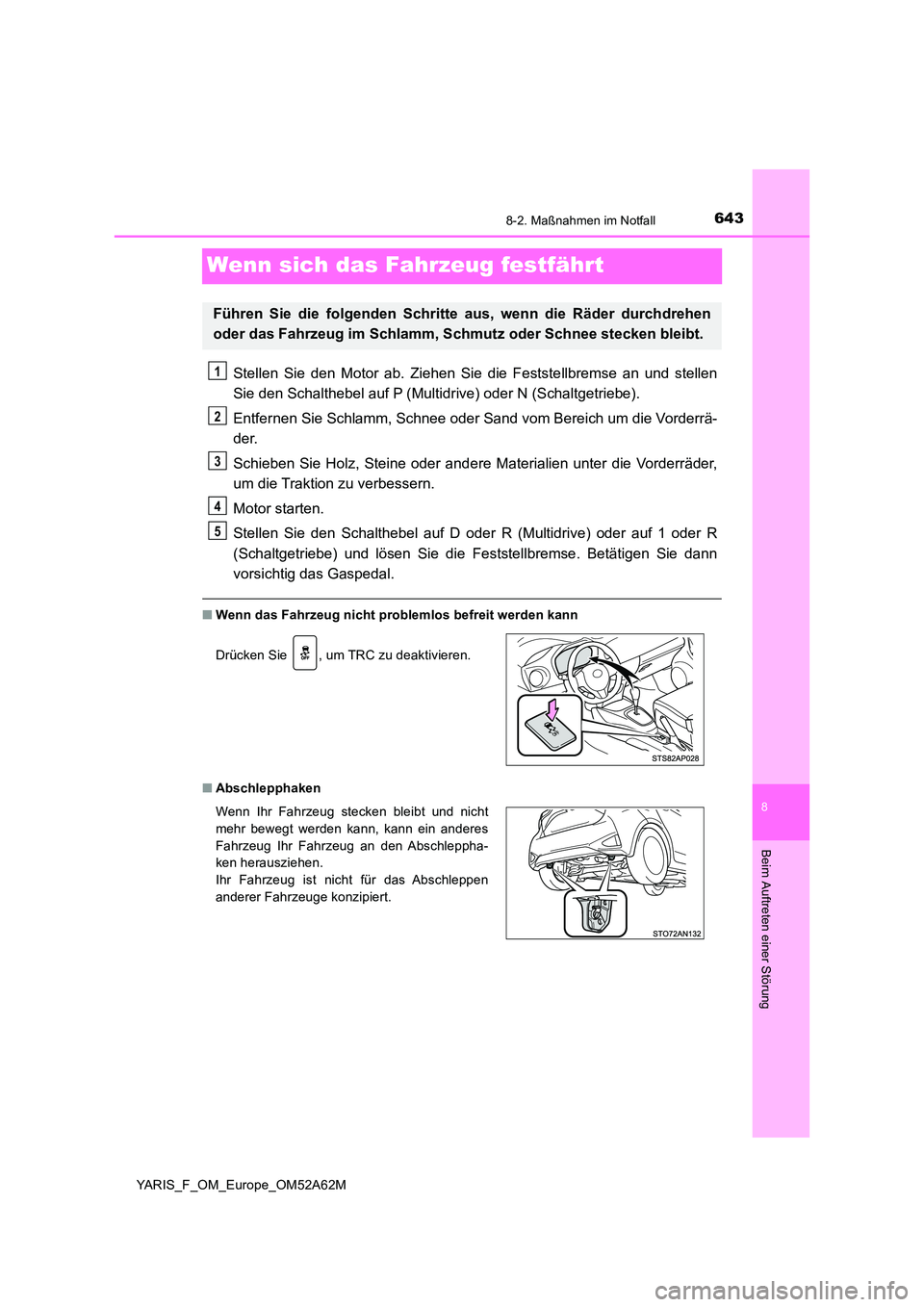

6438-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_F_OM_Europe_OM52A62M
Wenn sich das Fahrzeug festfährt
Stellen Sie den Motor ab. Ziehen Sie die Feststellbremse an und stellen
Sie den Schalthebel auf P (Multidr ive) oder N (Schaltgetriebe).
Entfernen Sie Schlamm, Schnee oder S and vom Bereich um die Vorderrä-
der.
Schieben Sie Holz, Steine oder andere Ma terialien unter die Vorderräder,
um die Traktion zu verbessern.
Motor starten.
Stellen Sie den Schalthebel auf D oder R (Multidrive) oder auf 1 oder R
(Schaltgetriebe) und lösen Sie die Feststellbremse. Betätigen Sie dann
vorsichtig das Gaspedal.
■ Wenn das Fahrzeug nicht problemlos befreit werden kann
■ Abschlepphaken
Führen Sie die folgenden Schritte aus, wenn die Räder durchdrehen
oder das Fahrzeug im Schlamm, Schmutz oder Schnee stecken bleibt.
Drücken Sie , um TRC zu deaktivieren.
Wenn Ihr Fahrzeug stecken bleibt und nicht
mehr bewegt werden kann, kann ein anderes
Fahrzeug Ihr Fahrzeug an den Abschleppha-
ken herausziehen.
Ihr Fahrzeug ist nicht für das Abschleppen
anderer Fahrzeuge konzipiert.
1
2
3
4
5

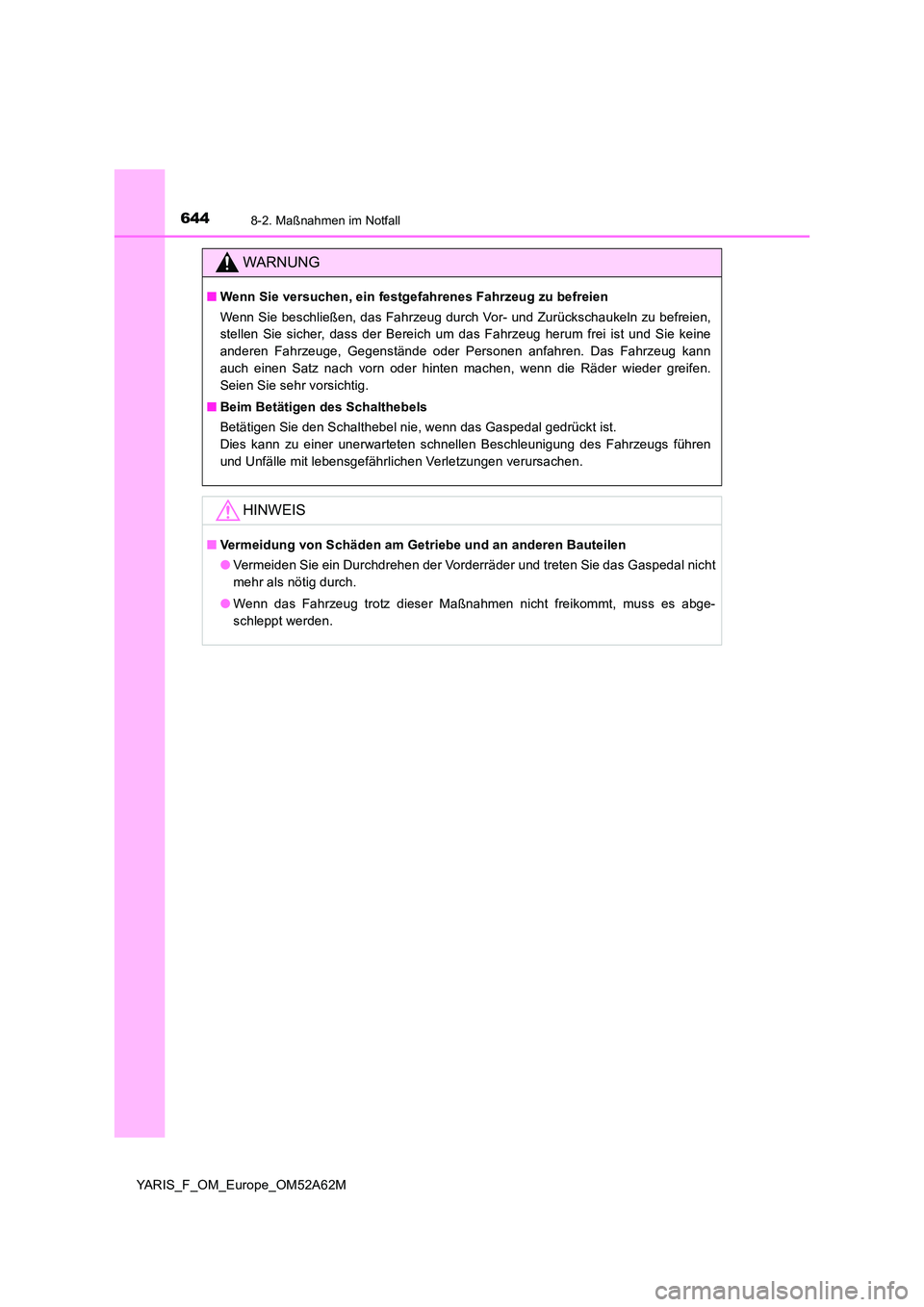

6448-2. Maßnahmen im Notfall
YARIS_F_OM_Europe_OM52A62M
WARNUNG
■Wenn Sie versuchen, ein festgefahrenes Fahrzeug zu befreien
Wenn Sie beschließen, das Fahrzeug durch Vor- und Zurückschaukeln zu befreien,
stellen Sie sicher, dass der Bereich um das Fahrzeug herum frei ist und Sie keine
anderen Fahrzeuge, Gegenstände oder Personen anfahren. Das Fahrzeug kann
auch einen Satz nach vorn oder hinten machen, wenn die Räder wieder greifen.
Seien Sie sehr vorsichtig.
■ Beim Betätigen des Schalthebels
Betätigen Sie den Schalthebel nie, wenn das Gaspedal gedrückt ist.
Dies kann zu einer unerwarteten schnellen Beschleunigung des Fahrzeugs führen
und Unfälle mit lebensgefährlichen Verletzungen verursachen.
HINWEIS
■ Vermeidung von Schäden am Getriebe und an anderen Bauteilen
● Vermeiden Sie ein Durchdrehen der Vorderräder und treten Sie das Gaspedal nicht
mehr als nötig durch.
● Wenn das Fahrzeug trotz dieser Maßnahmen nicht freikommt, muss es abge-
schleppt werden.

645
9Technische Daten
des Fahrzeugs
YARIS_F_OM_Europe_OM52A62M9-1. Technische Daten
Wartungsdaten
(Kraftstoff, Ölstand usw.) ...... 646
Informationen zum
Kraftstoff ............................... 664
9-2. Kundenspezifische
Anpassung
Anpassbare Funktionen .......... 666
9-3. Gegenstände, die initialisiert
werden müssen
Gegenstände, die initialisiert
werden müssen .................... 673

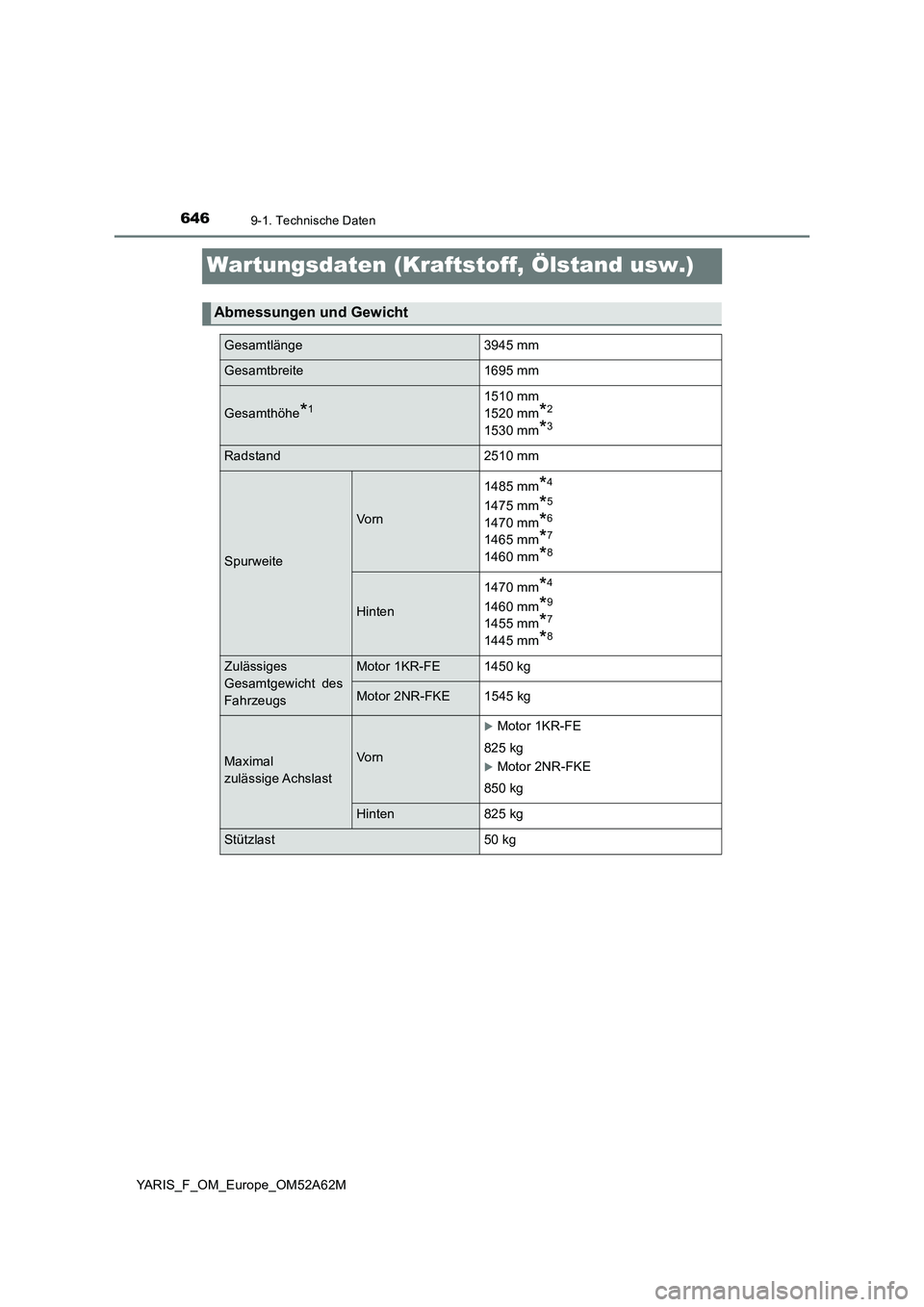

6469-1. Technische Daten
YARIS_F_OM_Europe_OM52A62M
Wartungsdaten (Kraftstoff, Ölstand usw.)
Abmessungen und Gewicht
Gesamtlänge 3945 mm
Gesamtbreite 1695 mm
Gesamthöhe*11510 mm
1520 mm
*2
1530 mm*3
Radstand 2510 mm
Spurweite
Vo rn1485 mm
*4
1475 mm*5
1470 mm*6
1465 mm*7
1460 mm*8
Hinten1470 mm
*4
1460 mm*9
1455 mm*7
1445 mm*8
Zulässiges
Gesamtgewicht des
FahrzeugsMotor 1KR-FE 1450 kg
Motor 2NR-FKE 1545 kg
Maximal
zulässige AchslastVo rn
Motor 1KR-FE
825 kg
Motor 2NR-FKE
850 kg
Hinten 825 kg
Stützlast 50 kg

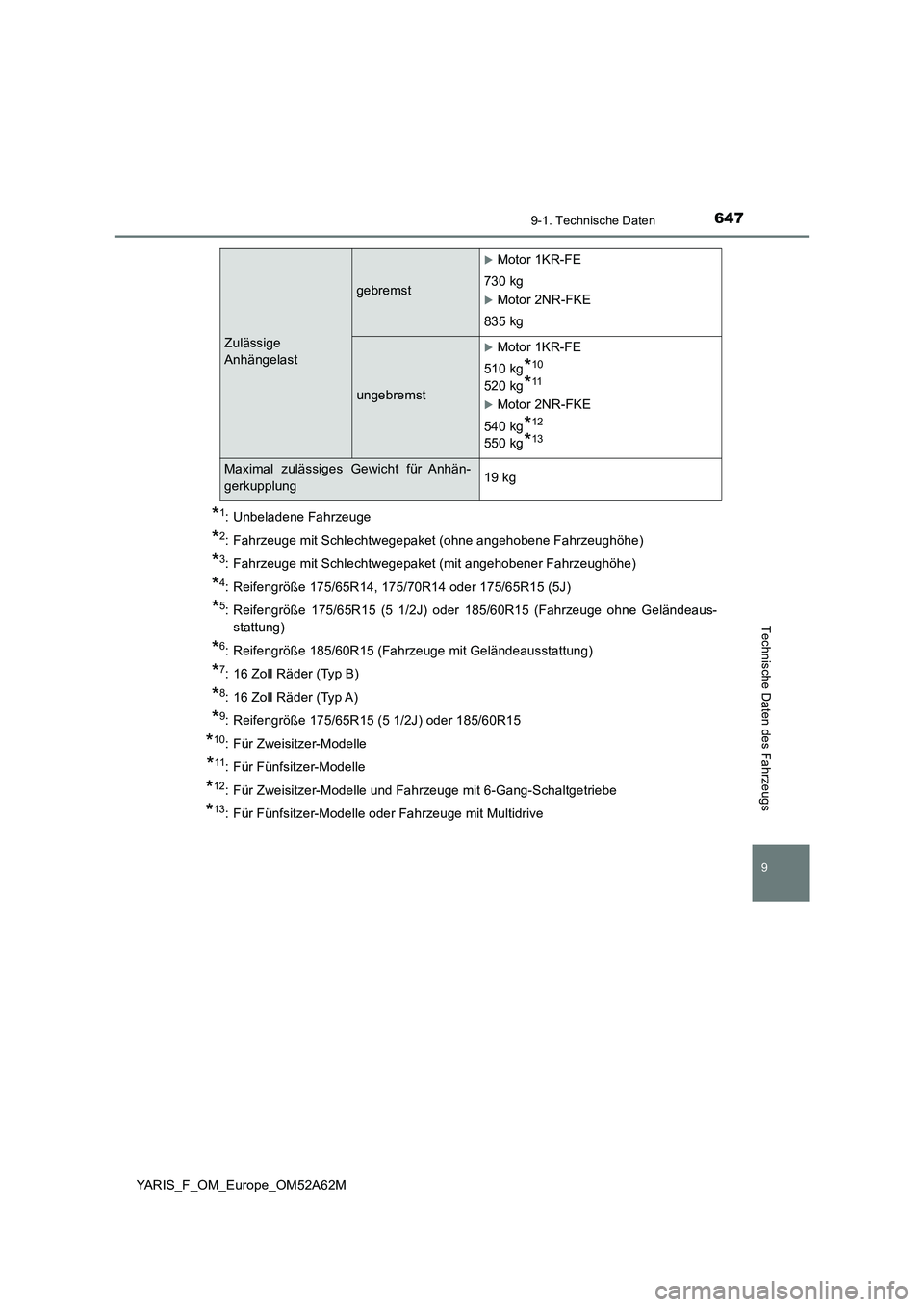

6479-1. Technische Daten
9
YARIS_F_OM_Europe_OM52A62M
Technische Daten des Fahrzeugs
*1: Unbeladene Fahrzeuge
*2: Fahrzeuge mit Schlechtwegepaket (ohne angehobene Fahrzeughöhe)
*3: Fahrzeuge mit Schlechtwegepaket (mit angehobener Fahrzeughöhe)
*4: Reifengröße 175/65R14, 175/70R14 oder 175/65R15 (5J)
*5: Reifengröße 175/65R15 (5 1/2J) oder 185/60R15 (Fahrzeuge ohne Geländeaus-
stattung)
*6: Reifengröße 185/60R15 (Fahrzeuge mit Geländeausstattung)
*7: 16 Zoll Räder (Typ B)
*8: 16 Zoll Räder (Typ A)
*9: Reifengröße 175/65R15 (5 1/2J) oder 185/60R15
*10: Für Zweisitzer-Modelle
*11: Für Fünfsitzer-Modelle
*12: Für Zweisitzer-Modelle und Fahrzeuge mit 6-Gang-Schaltgetriebe
*13: Für Fünfsitzer-Modelle oder Fahrzeuge mit Multidrive
Zulässige
Anhängelast
gebremst
Motor 1KR-FE
730 kg
Motor 2NR-FKE
835 kg
ungebremst
Motor 1KR-FE
510 kg
*10
520 kg*11
Motor 2NR-FKE
540 kg
*12
550 kg*13
Maximal zulässiges Gewicht für Anhän-
gerkupplung19 kg

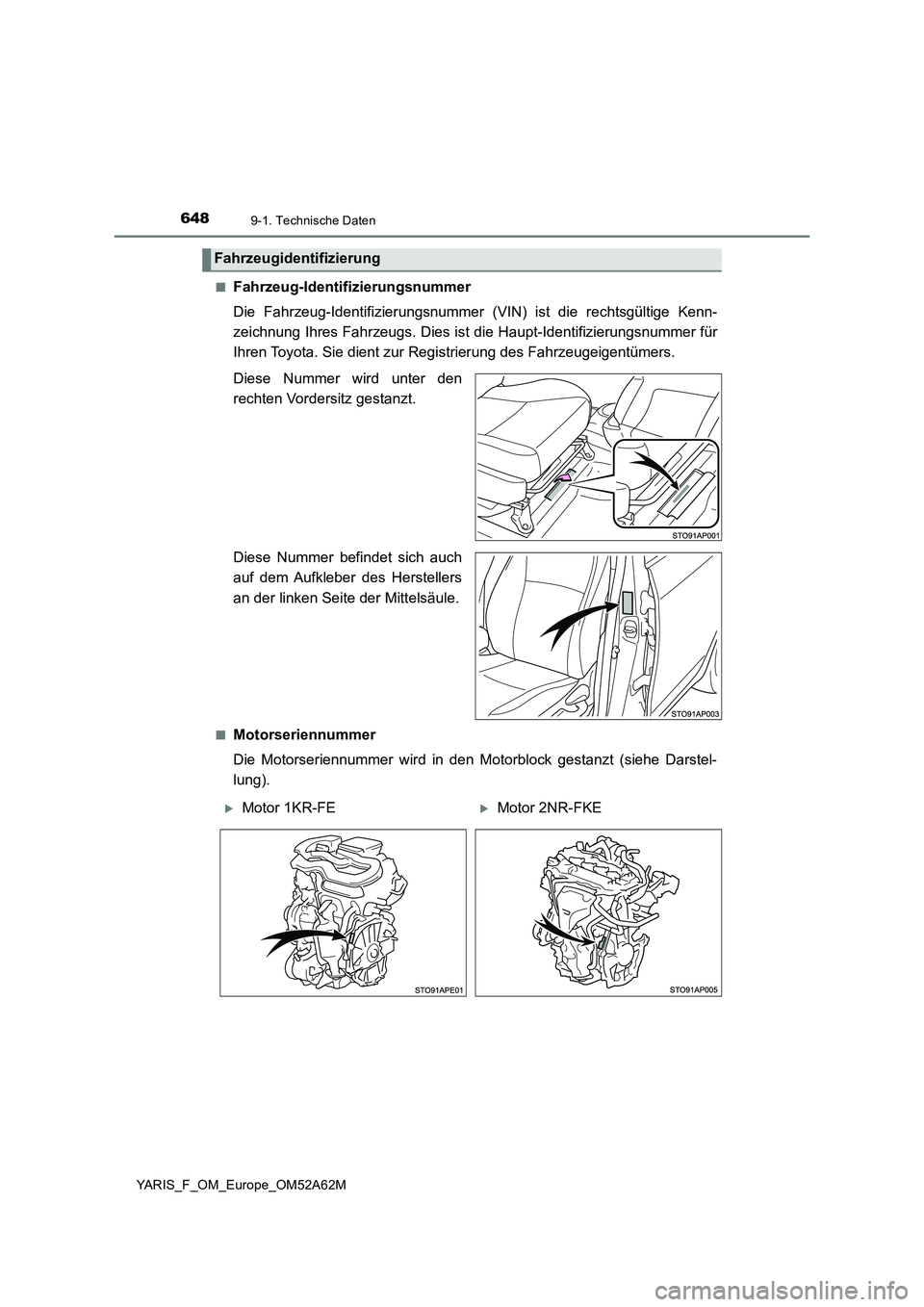

6489-1. Technische Daten
YARIS_F_OM_Europe_OM52A62M■
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (VIN) ist die rechtsgültige Kenn-
zeichnung Ihres Fahrzeugs. Dies ist die Haupt-Identifizierungsnummer für
Ihren Toyota. Sie dient zur Registrierung des Fahrzeugeigentümers.
Diese Nummer wird unter den
rechten Vordersitz gestanzt.
Diese Nummer befindet sich auch
auf dem Aufkleber des Herstellers
an der linken Seite der Mittelsäule.
■Motorseriennummer
Die Motorseriennummer wird in den Motorblock gestanzt (siehe Darstel-
lung).
Fahrzeugidentifizierung
Motor 1KR-FEMotor 2NR-FKE

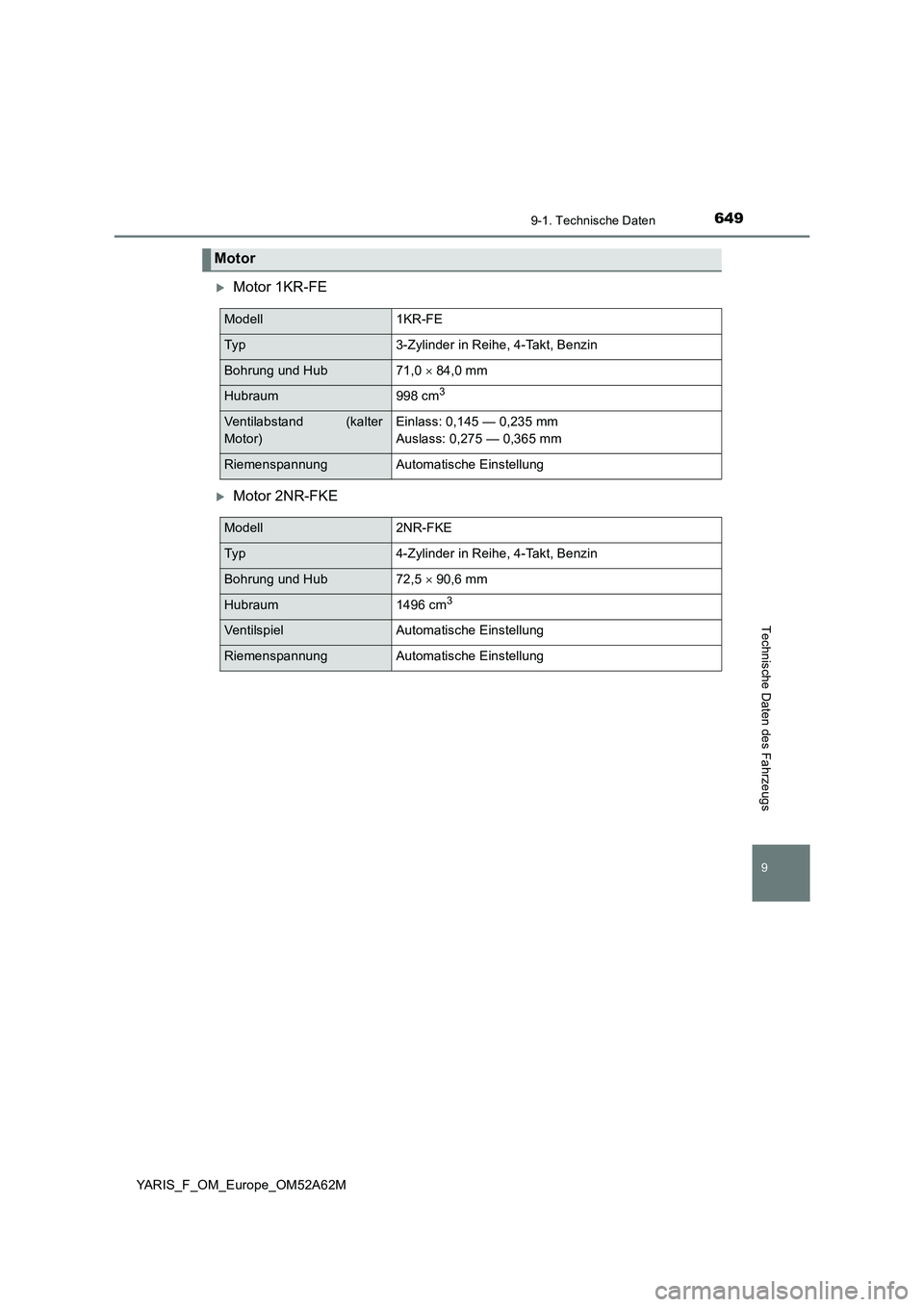

6499-1. Technische Daten
9
YARIS_F_OM_Europe_OM52A62M
Technische Daten des Fahrzeugs
Motor 1KR-FE
Motor 2NR-FKE
Motor
Modell1KR-FE
Typ3-Zylinder in Reihe, 4-Takt, Benzin
Bohrung und Hub71,0  84,0 mm
Hubraum998 cm3
Ventilabstand (kalter
Motor)Einlass: 0,145 — 0,235 mm
Auslass: 0,275 — 0,365 mm
RiemenspannungAutomatische Einstellung
Modell2NR-FKE
Typ4-Zylinder in Reihe, 4-Takt, Benzin
Bohrung und Hub72,5  90,6 mm
Hubraum1496 cm3
VentilspielAutomatische Einstellung
RiemenspannungAutomatische Einstellung

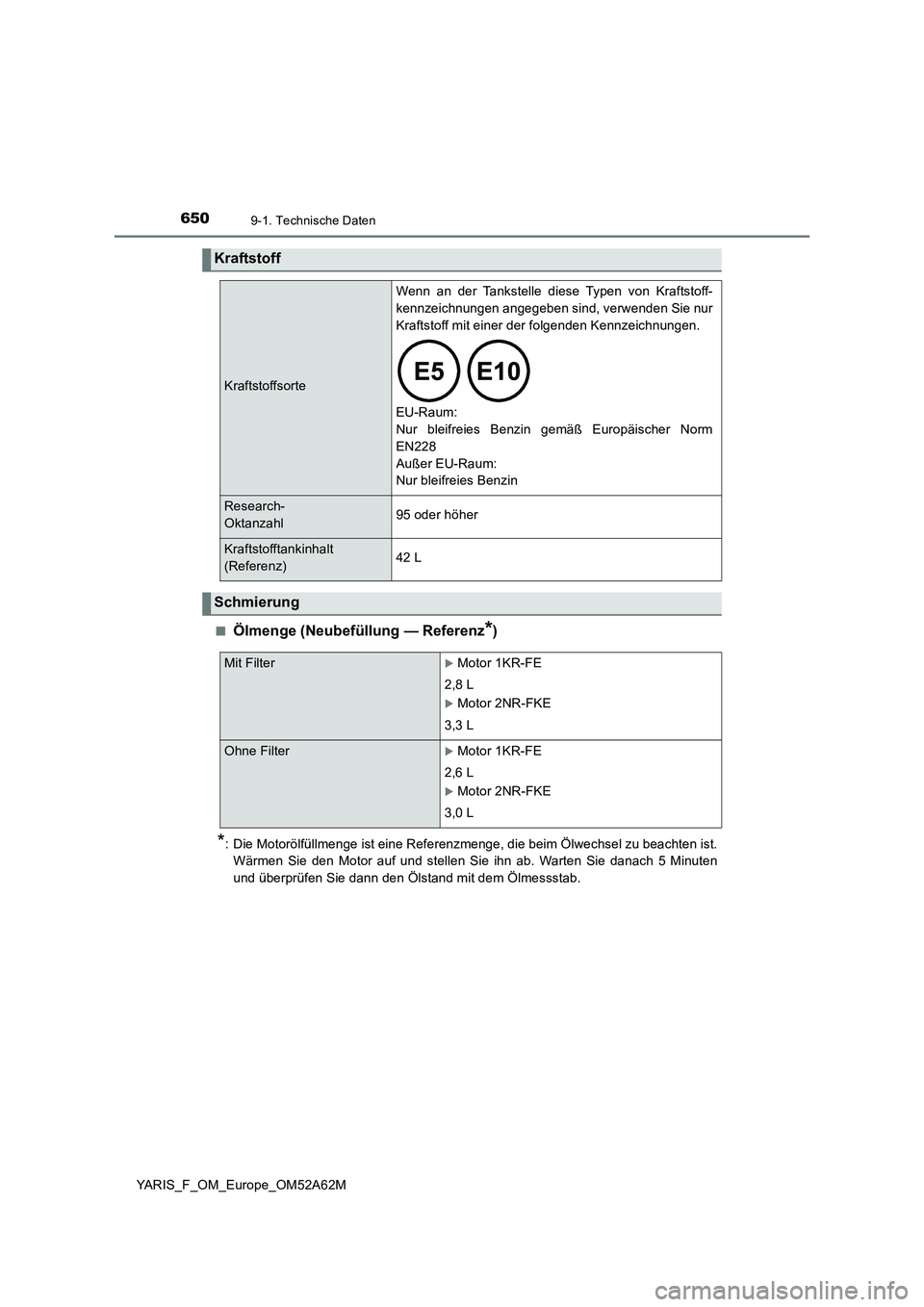

6509-1. Technische Daten
YARIS_F_OM_Europe_OM52A62M■
Ölmenge (Neubefüllung — Referenz*)
*: Die Motorölfüllmenge ist eine Referenzmenge, die beim Ölwechsel zu beachten ist.
Wärmen Sie den Motor auf und stellen Sie ihn ab. Warten Sie danach 5 Minuten
und überprüfen Sie dann den Ölstand mit dem Ölmessstab.
Kraftstoff
Kraftstoffsorte
Wenn an der Tankstelle diese Typen von Kraftstoff-
kennzeichnungen angegeben sind, verwenden Sie nur
Kraftstoff mit einer der folgenden Kennzeichnungen.

EU-Raum:
Nur bleifreies Benzin gemäß Europäischer Norm
EN228
Außer EU-Raum:
Nur bleifreies Benzin
Research-
Oktanzahl95 oder höher
Kraftstofftankinhalt
(Referenz)42 L
Schmierung
Mit FilterMotor 1KR-FE
2,8 L
Motor 2NR-FKE
3,3 L
Ohne FilterMotor 1KR-FE
2,6 L
Motor 2NR-FKE
3,0 L
