TOYOTA YARIS 2020 Bruksanvisningar (in Swedish)

4617-3. Arbeten som du kan göra själv
7
Underhåll och skötsel
OM52A54SE

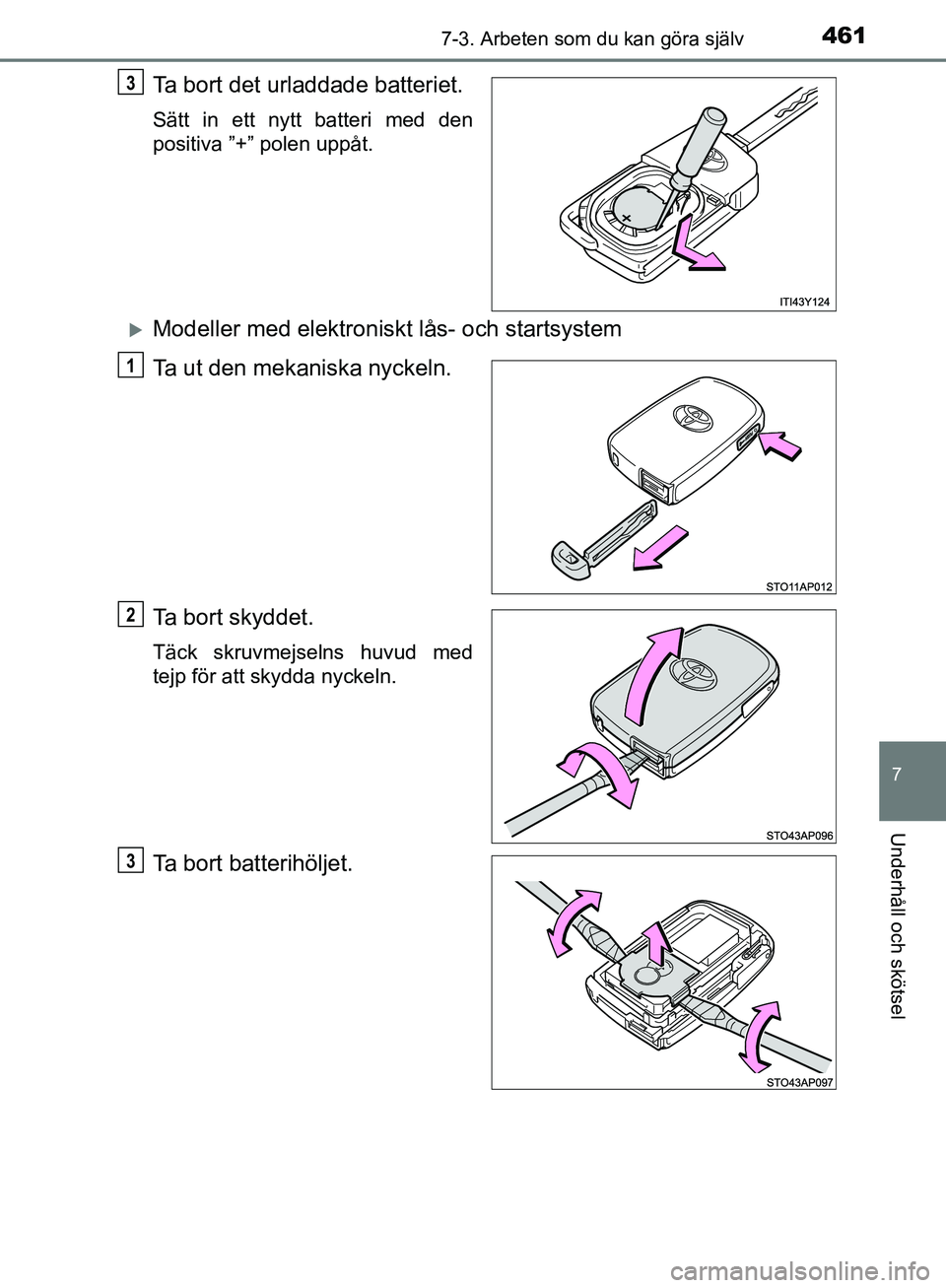

Ta bort det urladdade batteriet.
Sätt in ett nytt batteri med den
positiva ”+” polen uppåt.
Modeller med elektroniskt lås- och startsystem
Ta ut den mekaniska nyckeln.
Ta bort skyddet.
Täck skruvmejselns huvud med
tejp för att skydda nyckeln.
Ta bort batterihöljet.
3
1
2
3
OM52A54SE.book Page 461 Monday, May 27, 2019 10:37 AM

4627-3. Arbeten som du kan göra själv
OM52A54SE
Ta bort det urladdade batteriet.
Sätt in ett nytt batteri med den
positiva ”+” polen uppåt.
nAnvänd ett litiumbatteri CR2016 (model ler utan elektroniskt lås- och
startsystem), CR2032 (modeller med elektroniskt lås- och startsystem)
l Batterier kan köpas hos en Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning, eller i buti-
ker som säljer elektrisk utrustning eller kameror.
l Använd endast samma eller likvärdigt batteri som tillverkaren rekommende-
rar.
l Följ gällande bestämmelser för deponering av använda batterier.
n Om nyckelbatteriet är urladdat
Följande symptom kan uppstå:
lDet elektroniska lås- och startsystemet (i förekommande fall) och fjärrkon-
trollen fungerar inte som de ska.
l Räckvidden minskas.
4
VA R N I N G
nBorttagna batterier och andra delar
Dessa delar är små och om de sväljs av barn kan de orsaka kvävning. För-
vara borttagna batterier utom räckhåll för barn. Undlåtelse kan leda till svåra
eller livshotande skador.
n Certifiering av litiumbatteri
VARNING: EXPLOSIONSRISK FÖRELIGGER OM BATTERIET BYTS UT
MOT ANNAT BATTERI AV FEL TYP. FÖLJ GÄLLANDE BESTÄMMELSER
FÖR DEPONERING AV ANVÄNDA BATTERIER
OM52A54SE.book Page 462 Monday, May 27, 2019 10:37 AM

4637-3. Arbeten som du kan göra själv
7
Underhåll och skötsel
OM52A54SE

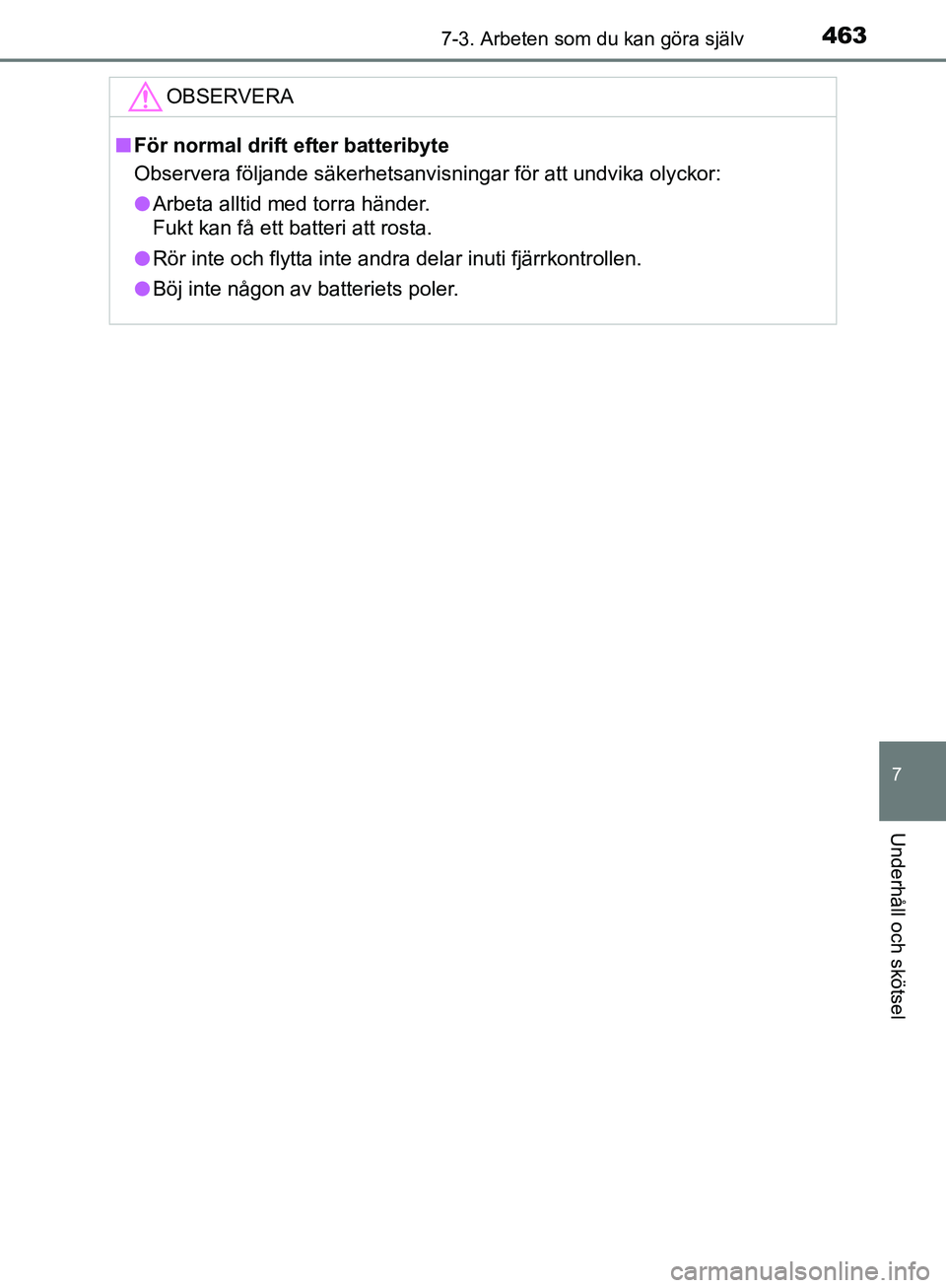

OBSERVERA
nFör normal drift efter batteribyte
Observera följande säkerhetsanvisningar för att undvika olyckor:
l Arbeta alltid med torra händer.
Fukt kan få ett batteri att rosta.
l Rör inte och flytta inte andra delar inuti fjärrkontrollen.
l Böj inte någon av batteriets poler.
OM52A54SE.book Page 463 Monday, May 27, 2019 10:37 AM

4647-3. Arbeten som du kan göra själv
OM52A54SE

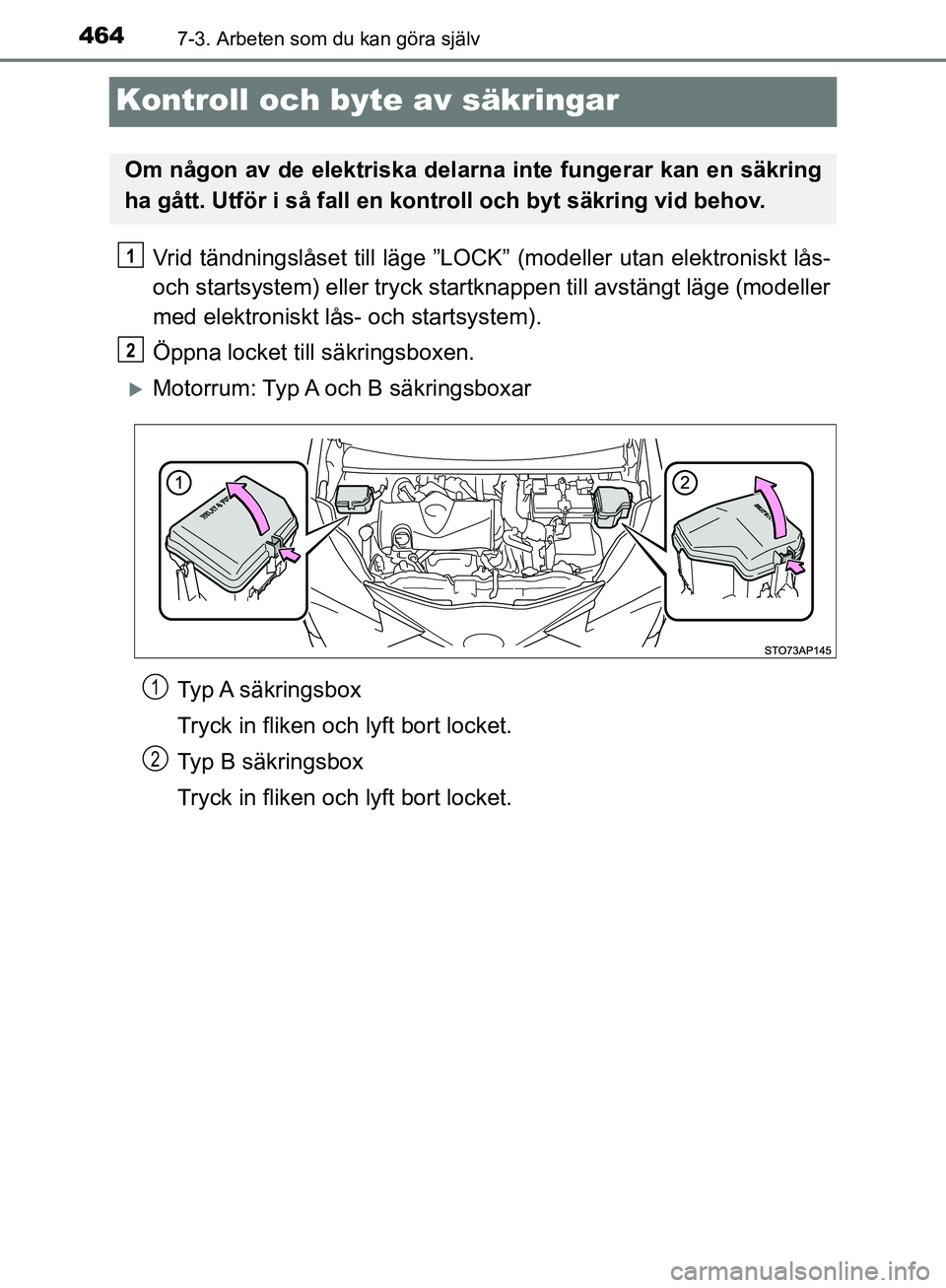

Kontroll och byte av säkringar
Vrid tändningslåset till läge ”LOCK” (modeller utan elektroniskt lås-
och startsystem) eller tryck startk nappen till avstängt läge (modeller
med elektroniskt lås- och startsystem).
Öppna locket till säkringsboxen.
Motorrum: Typ A och B säkringsboxar
Typ A säkringsbox
Tryck in fliken och lyft bort locket.
Typ B säkringsbox
Tryck in fliken och lyft bort locket.
Om någon av de elektriska delarn a inte fungerar kan en säkring
ha gått. Utför i så fall en kontroll och byt säkring vid behov.
1
2
1
2
OM52A54SE.book Page 464 Monday, May 27, 2019 10:37 AM

4657-3. Arbeten som du kan göra själv
7
Underhåll och skötsel
OM52A54SE

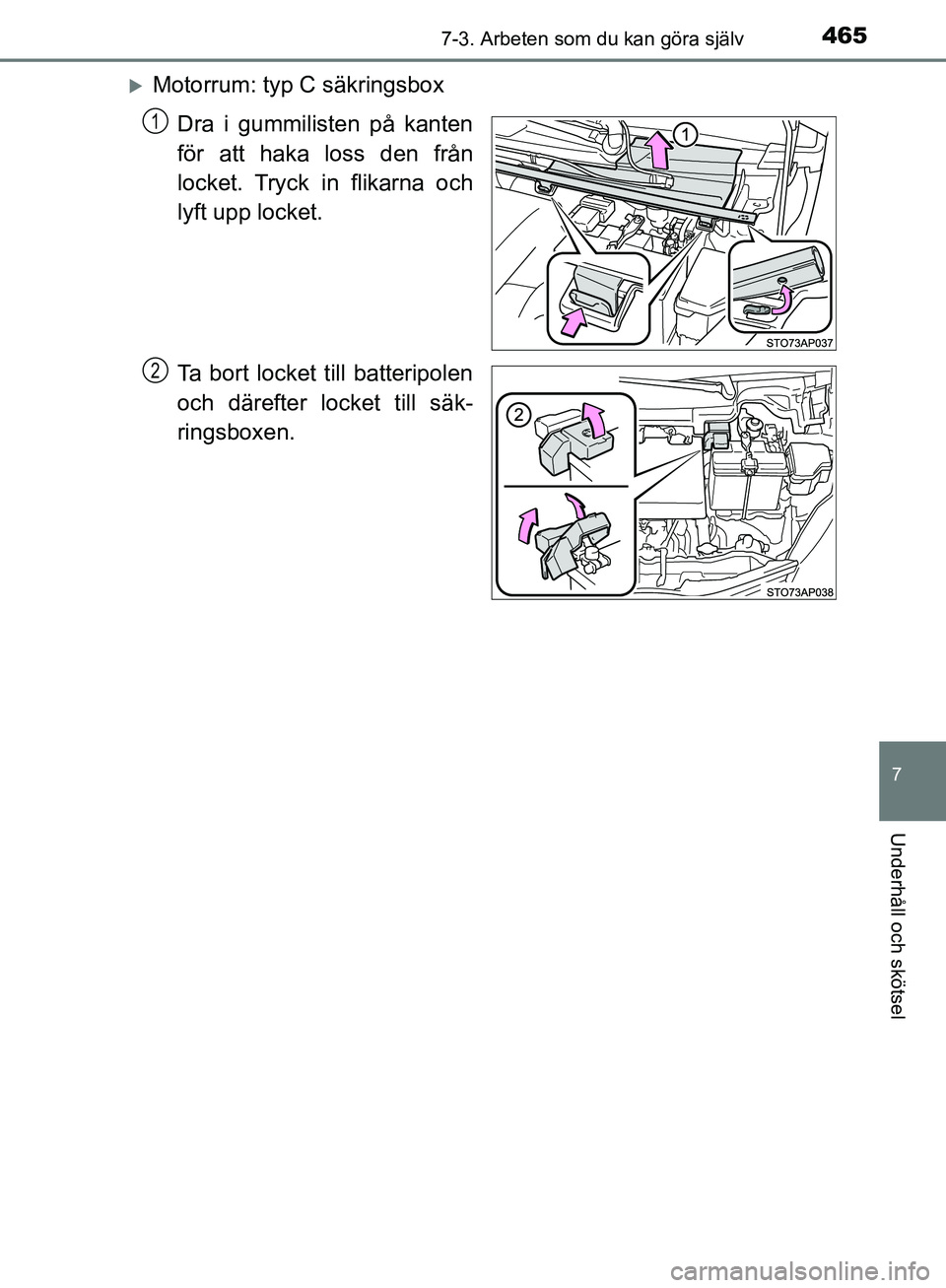

Motorrum: typ C säkringsboxDra i gummilisten på kanten
för att haka loss den från
locket. Tryck in flikarna och
lyft upp locket.
Ta bort locket till batteripolen
och därefter lo cket till säk-
ringsboxen.
1
2
OM52A54SE.book Page 465 Monday, May 27, 2019 10:37 AM

4667-3. Arbeten som du kan göra själv
OM52A54SE

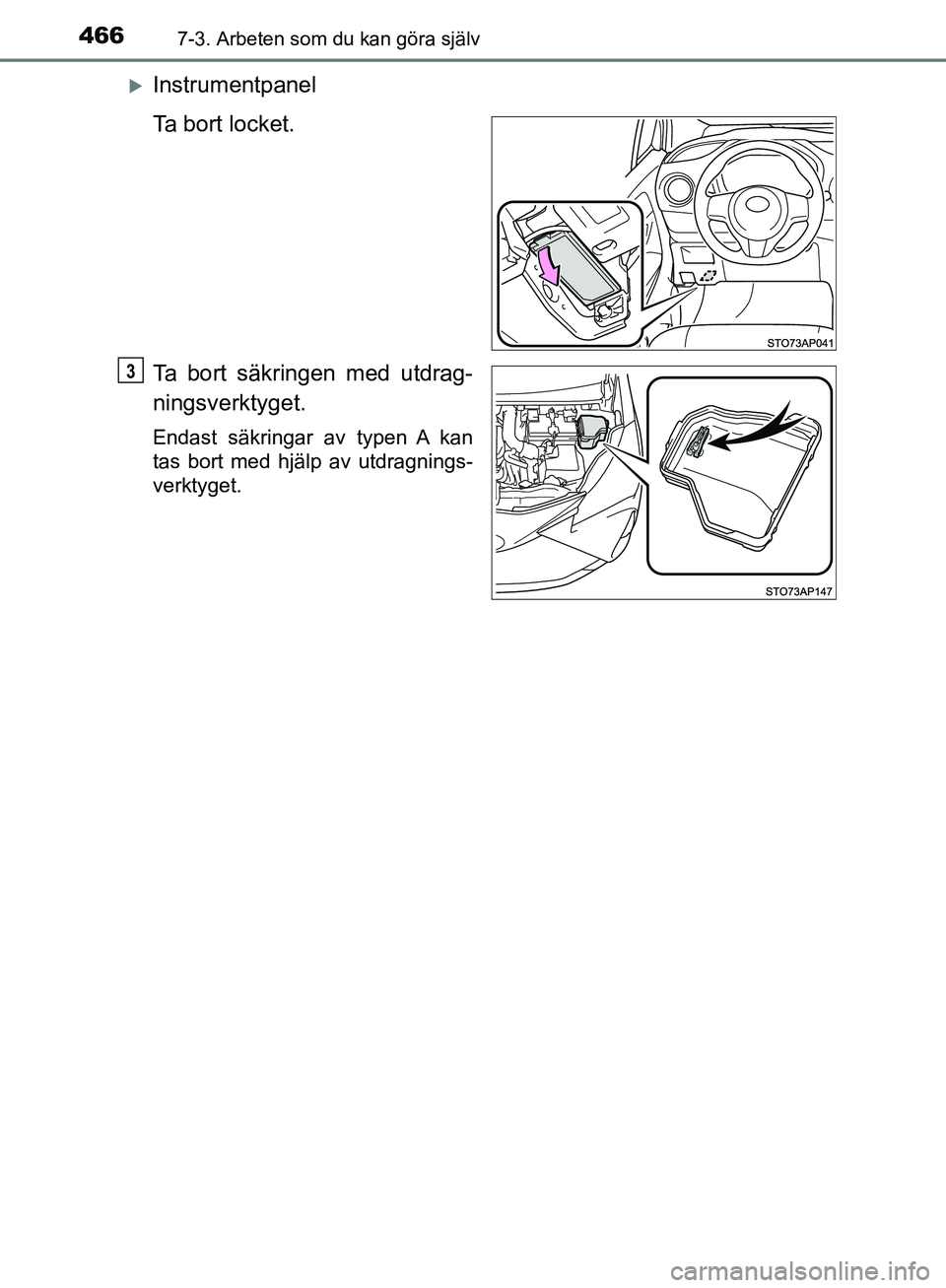

Instrumentpanel
Ta bort locket.
Ta bort säkringen med utdrag-
ningsverktyget.
Endast säkringar av typen A kan
tas bort med hjälp av utdragnings-
verktyget.
3
OM52A54SE.book Page 466 Monday, May 27, 2019 10:37 AM

4677-3. Arbeten som du kan göra själv
7
Underhåll och skötsel
OM52A54SE

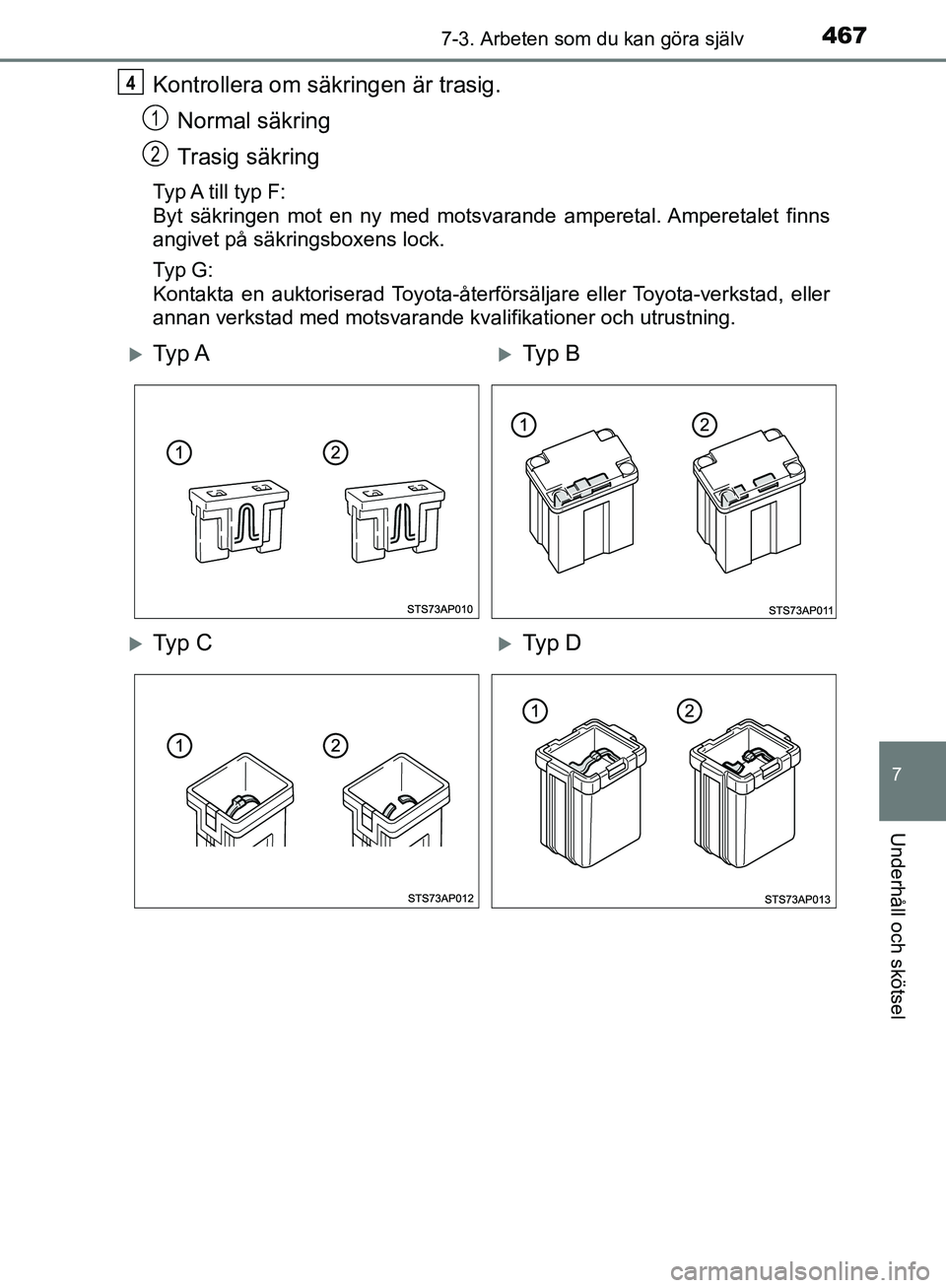

Kontrollera om säkringen är trasig.Normal säkring
Trasig säkring
Typ A till typ F:
Byt säkringen mot en ny med motsvarande amperetal. Amperetalet finns
angivet på säkringsboxens lock.
Ty p G :
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning.
4
1
2
Ty p ATy p B
Ty p CTy p D
OM52A54SE.book Page 467 Monday, May 27, 2019 10:37 AM

4687-3. Arbeten som du kan göra själv
OM52A54SE
nEfter byte av säkring
lOm lamporna inte tänds trots att sä kringen har bytts, kan glödlampan vara
trasig. (  sid. 470)
l Om den utbytta säkringen går sönder igen ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer och utrustning kontrollera bilen.
n Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för att skydda kabelstammen från
skada.
n Vid byte av glödlampor
Toyota rekommenderar att du använder originalprodukter från Toyota som är
designade för din bil. Eftersom vissa glödl ampor är anslutna till kretsar som är
avsedda att hindra överbelastning kan icke-originaldelar eller delar som inte
är avsedda för denna bil vara oanvändbara.

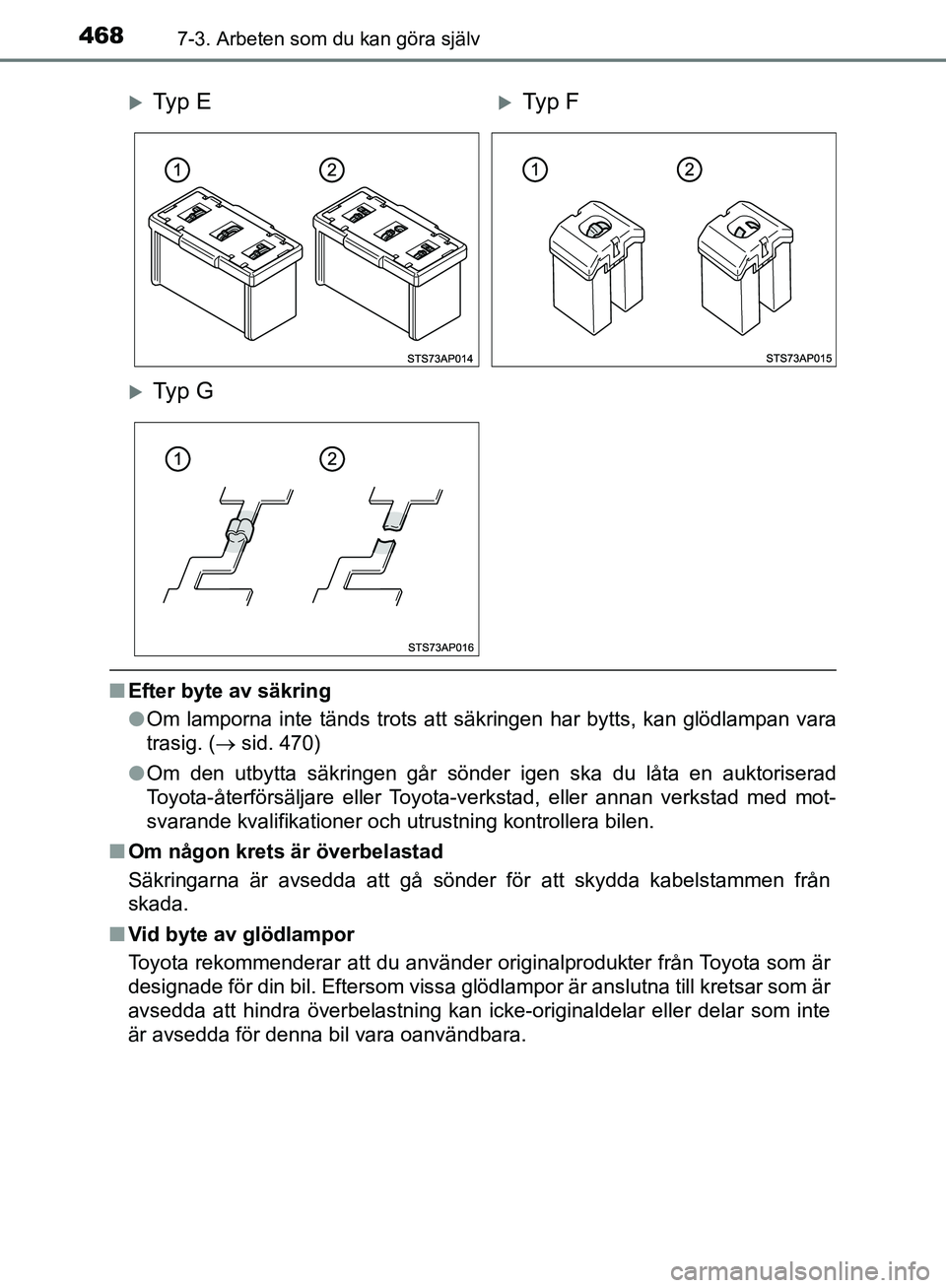

Ty p ETy p F
Ty p G
OM52A54SE.book Page 468 Monday, May 27, 2019 10:37 AM

4697-3. Arbeten som du kan göra själv
7
Underhåll och skötsel
OM52A54SEn

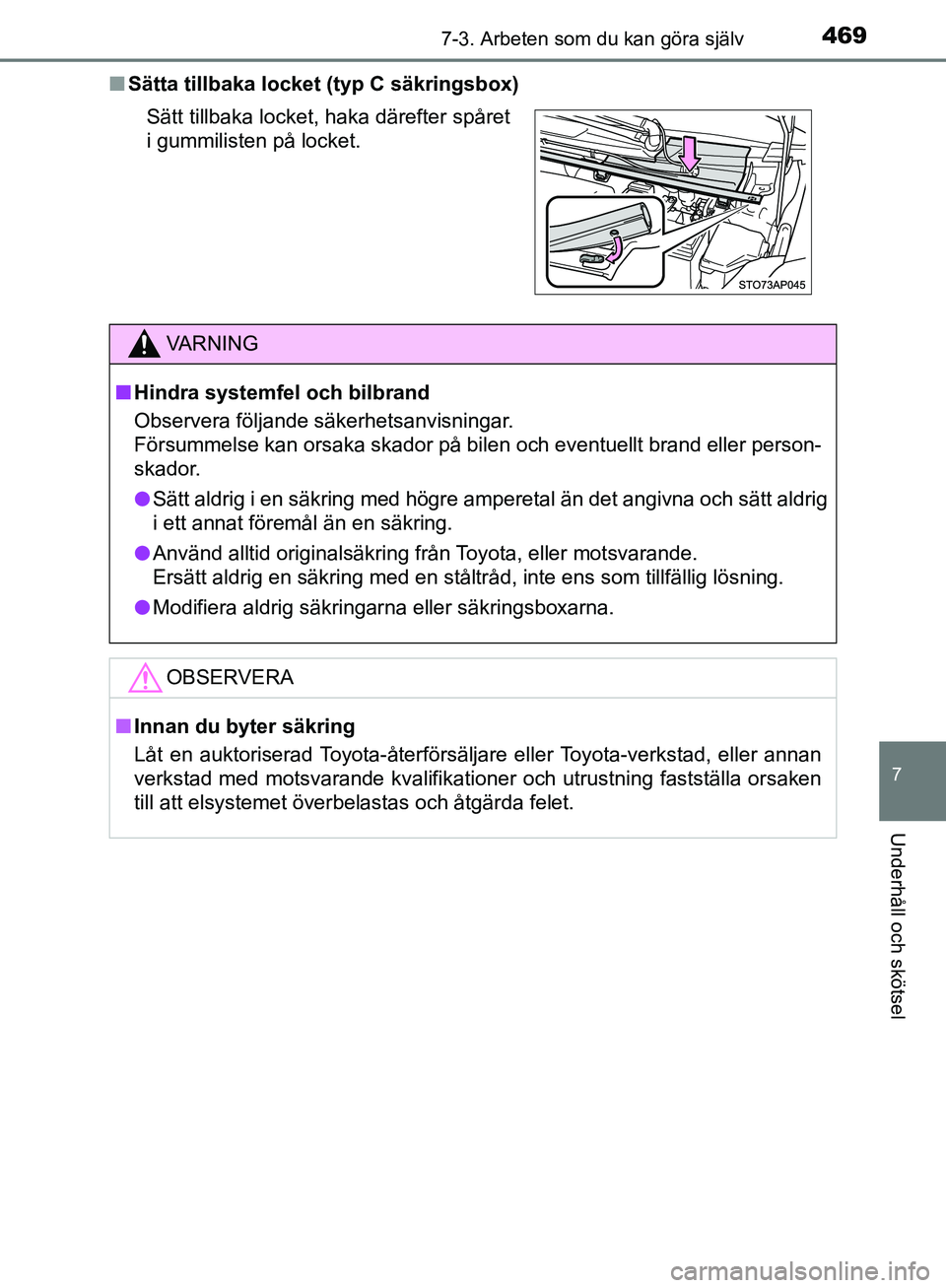

Sätta tillbaka locket (typ C säkringsbox)
Sätt tillbaka locket, haka därefter spåret
i gummilisten på locket.
VA R N I N G
nHindra systemfel och bilbrand
Observera följande säkerhetsanvisningar.
Försummelse kan orsaka skador på bilen och eventuellt brand eller person-
skador.
l Sätt aldrig i en säkring med högre amperetal än det angivna och sätt aldrig
i ett annat föremål än en säkring.
l Använd alltid originalsäkring från Toyota, eller motsvarande.
Ersätt aldrig en säkring med en ståltråd, inte ens som tillf\
ällig lösning.
l Modifiera aldrig säkringarna eller säkringsboxarna.
OBSERVERA
nInnan du byter säkring
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning fastställa orsaken
till att elsystemet överbelastas och åtgärda felet.
OM52A54SE.book Page 469 Monday, May 27, 2019 10:37 AM

4707-3. Arbeten som du kan göra själv
OM52A54SE
Glödlampor
Kontrollera watt-talet på glödlampan som ska bytas. ( sid. 588)
nFram
Du kan byta följande glödlampor själv. Svårighetsgraden vid
byte av glödlampa varierar bero ende på lampan. Eftersom det
finns risk för att komponenter kan skadas rekommenderar vi att
byte utförs av en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
Mer information om byte av a ndra glödlampor kan du få från en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning.
Förberedelser för byte av glödlampa
Glödlampornas placering
Främre positionsljus/varsel-
ljus (DRL) (glödlampstyp)
Främre körriktningsvisareStrålkastare
Främre dimljus
(i förekommande fall)
Körriktningsvisare, sida1
2
3
4
5
OM52A54SE.book Page 470 Monday, May 27, 2019 10:37 AM
