361-1. För säker körning
OM52A54SE
*: I förekommande fall

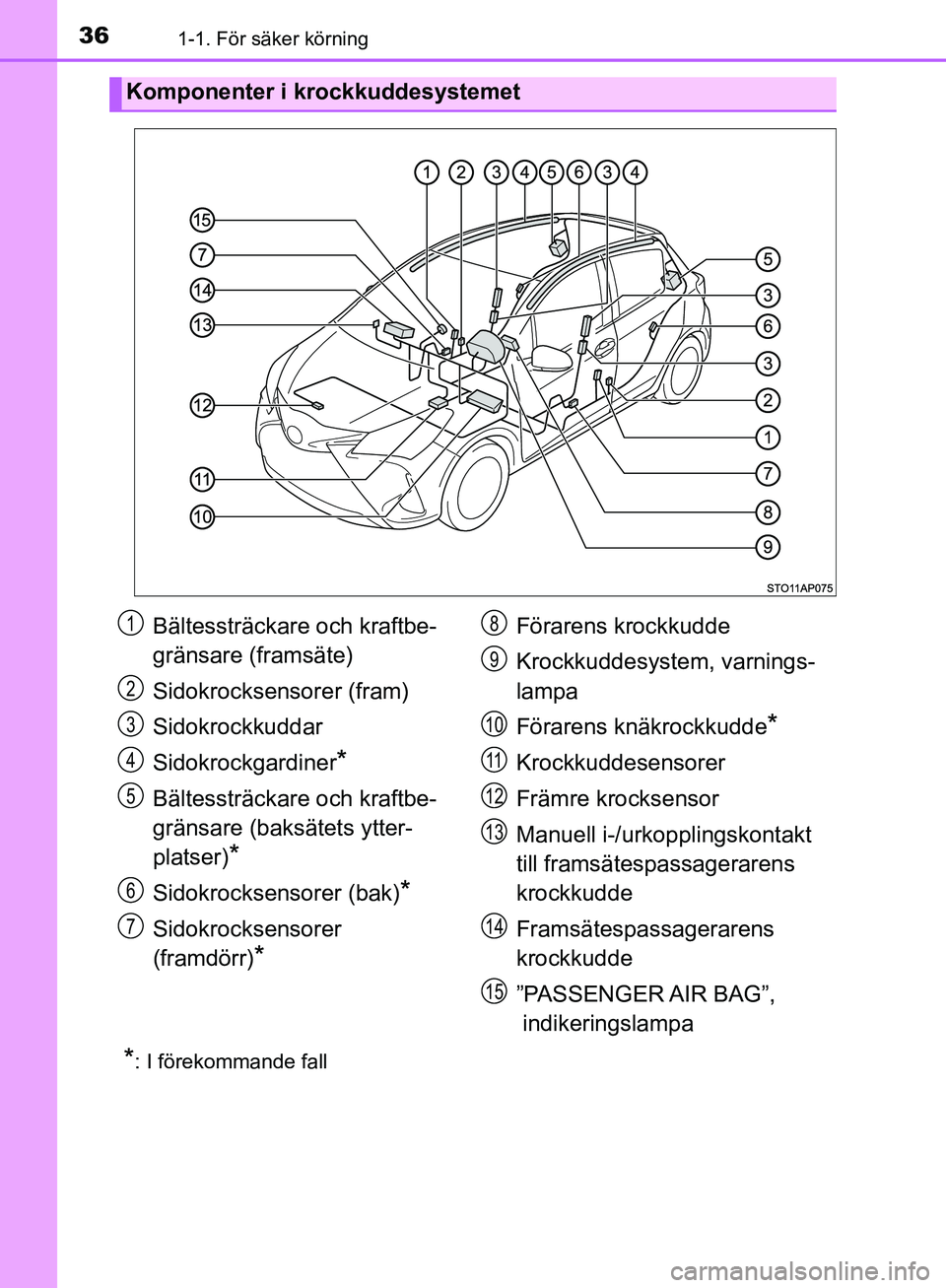

Komponenter i krockkuddesystemet
Bältessträckare och kraftbe-
gränsare (framsäte)
Sidokrocksensorer (fram)
Sidokrockkuddar
Sidokrockgardiner
*
Bältessträckare och kraftbe-
gränsare (baksätets ytter-
platser)
*
Sidokrocksensorer (bak)*
Sidokrocksensorer
(framdörr)
*
Förarens krockkudde
Krockkuddesystem, varnings-
lampa
Förarens knäkrockkudde
*
Krockkuddesensorer
Främre krocksensor
Manuell i-/urkopplingskontakt
till framsätespassagerarens
krockkudde
Framsätespassagerarens
krockkudde
”PASSENGER AIR BAG”, indikeringslampa
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
OM52A54SE.book Page 36 Monday, May 27, 2019 10:37 AM

371-1. För säker körning
1
Trygghet och säkerhet
OM52A54SE

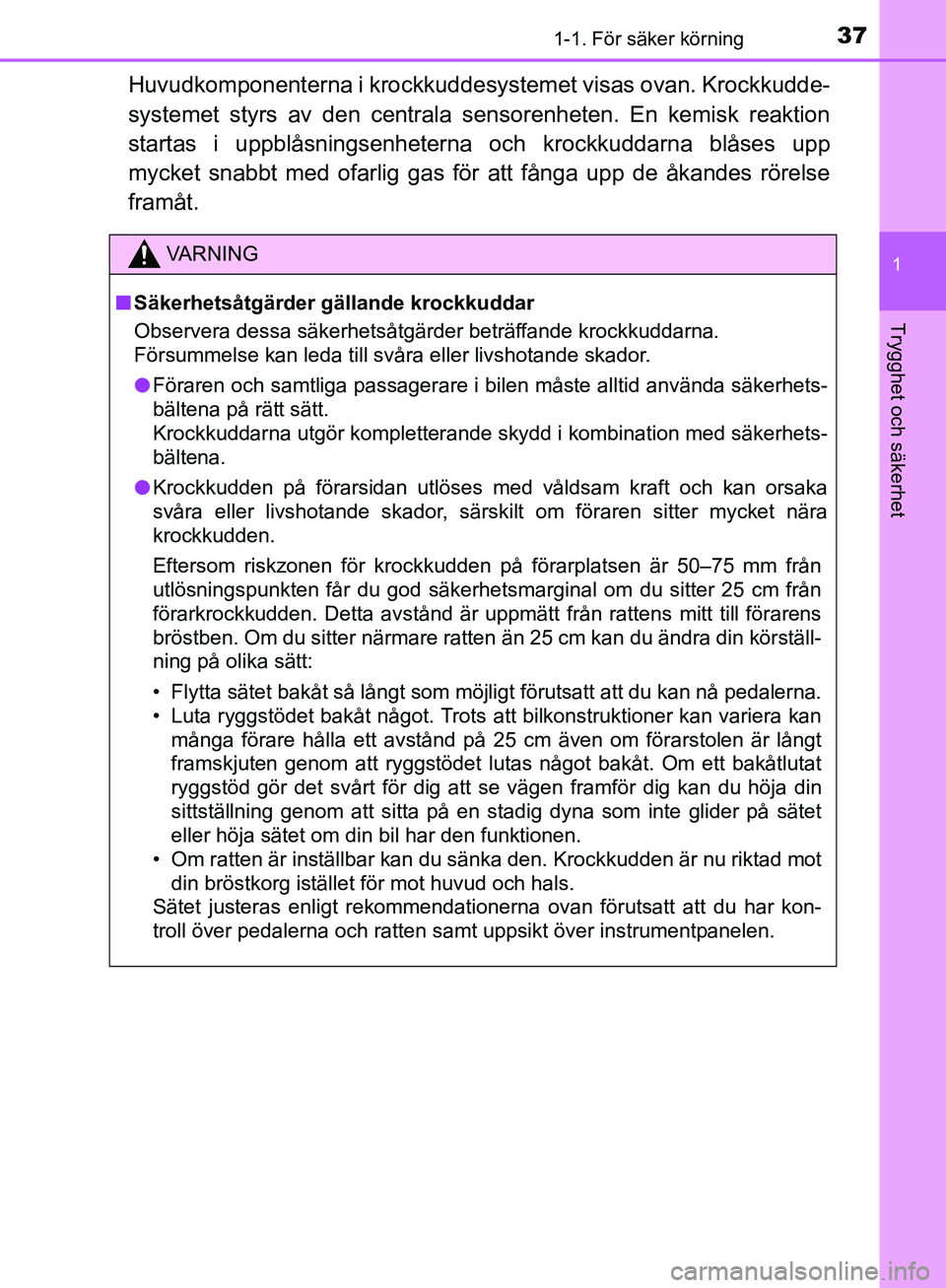

Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkudde-
systemet styrs av den centrala sensorenheten. En kemisk reaktion
startas i uppblåsningsenheterna och krockkuddarna blåses upp
mycket snabbt med ofarlig gas för att fånga upp de åkandes rörelse
framåt.
VA R N I N G
n Säkerhetsåtgärder gällande krockkuddar
Observera dessa säkerhetsåtgärder beträffande krockkuddarna.
Försummelse kan leda till svåra eller livshotande skador.
l Föraren och samtliga passagerare i bilen måste alltid använda säkerhets-
bältena på rätt sätt.
Krockkuddarna utgör kompletterande skydd i kombination med säkerhets-
bältena.
l Krockkudden på förarsidan utlöses med våldsam kraft och kan orsaka
svåra eller livshotande skador, särskilt om föraren sitter mycket nära
krockkudden.
Eftersom riskzonen för krockkudden på förarplatsen är 50–75 mm från
utlösningspunkten får du god säkerhetsmarginal om du sitter 25 \
cm från
förarkrockkudden. Detta avstånd är uppmätt från rattens mitt till förarens
bröstben. Om du sitter närmare ratten än 25 cm kan du ändra din körställ-
ning på olika sätt:
• Flytta sätet bakåt så långt som möjligt förutsatt att d\
u kan nå pedalerna.
• Luta ryggstödet bakåt något. Trots att bilkonstruktioner kan variera kan
många förare hålla ett avstånd på 25 cm även om förarstolen är långt
framskjuten genom att ryggstödet lutas något bakåt. Om ett bakåtlutat
ryggstöd gör det svårt för dig att se vägen framför dig kan du höja din
sittställning genom att sitta på en stadig dyna som inte glider på sätet
eller höja sätet om din bil har den funktionen.
• Om ratten är inställbar kan du sänka den. Krockkudden är nu riktad mot
din bröstkorg istället för mot huvud och hals.
Sätet justeras enligt rekommendationerna ovan förutsatt att du har kon-
troll över pedalerna och ratten samt uppsikt över instrumentpanelen.
OM52A54SE.book Page 37 Monday, May 27, 2019 10:37 AM

77
1
1-3. Stöldskydd
Trygghet och säkerhet
OM52A54SE

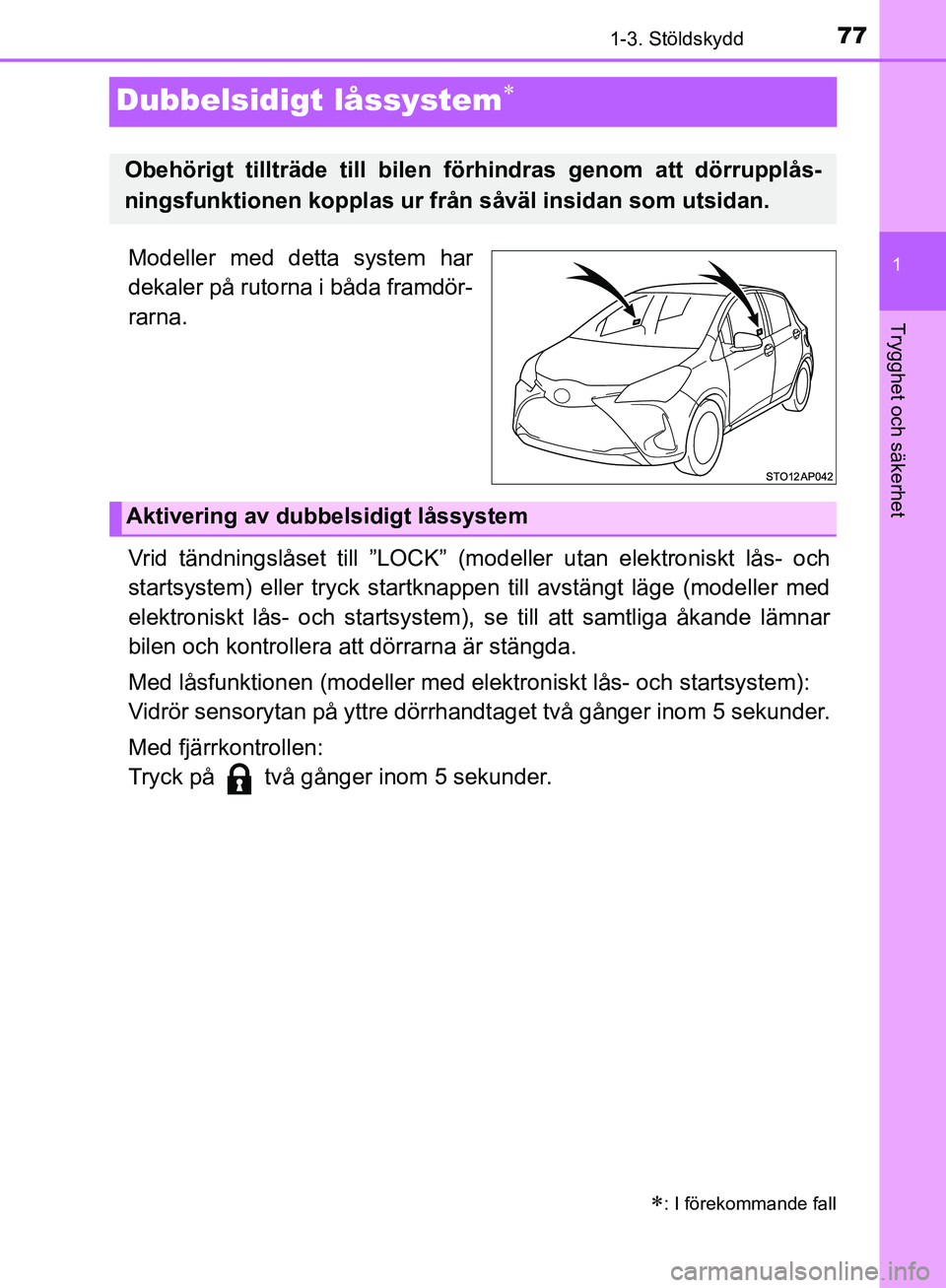

Dubbelsidigt låssystem
Modeller med detta system har
dekaler på rutorna i båda framdör-
rarna.
Vrid tändningslåset till ”LOCK” (modeller utan elektroniskt lås- och
startsystem) eller tryck startknappe n till avstängt läge (modeller med
elektroniskt lås- och startsystem), se till att samtliga åkande lämnar
bilen och kontrollera att dörrarna är stängda.
Med låsfunktionen (modeller med elektroniskt lås- och startsystem):
Vidrör sensorytan på yttre dörrhandtag et två gånger inom 5 sekunder.
Med fjärrkontrollen:
Tryck på två gånger inom 5 sekunder.
: I förekommande fall
Obehörigt tillträde till bilen förhindras genom att dörrupplås-
ningsfunktionen kopplas ur från såväl insidan som utsidan.
Aktivering av dubbelsidigt låssystem
OM52A54SE.book Page 77 Monday, May 27, 2019 10:37 AM

1203-2. Öppna, stänga och låsa dörrarna
OM52A54SE

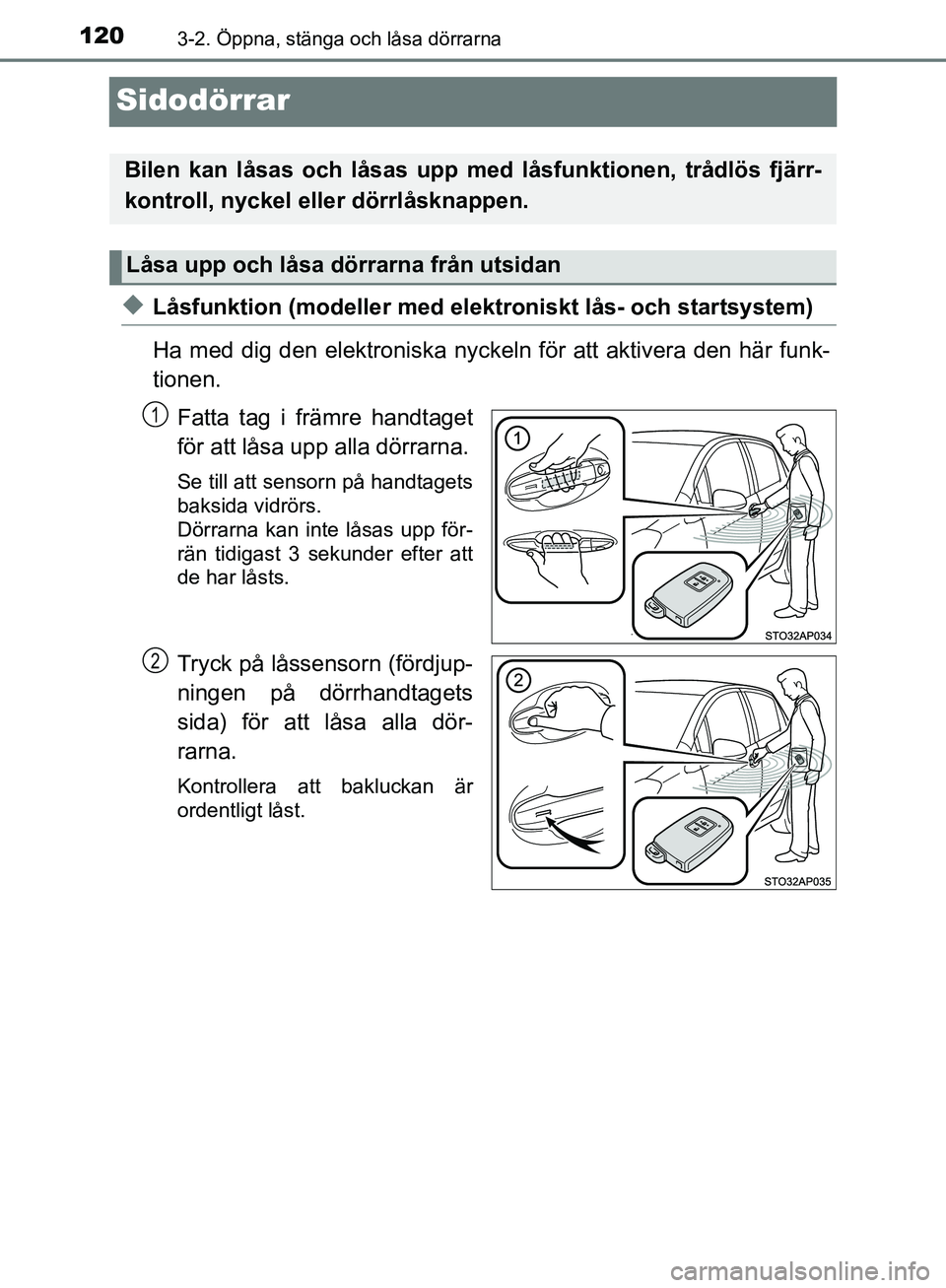

Sidodörrar
uLåsfunktion (modeller med elektroniskt lås- och startsystem)
Ha med dig den elektroni ska nyckeln för att aktivera den här funk-
tionen.
Fatta tag i främre handtaget
för att låsa upp alla dörrarna.
Se till att sensorn på handtagets
baksida vidrörs.
Dörrarna kan inte låsas upp för-
rän tidigast 3 sekunder efter att
de har låsts.
Tryck på låssensorn (fördjup-
ningen på dörrhandtagets
sida) för att låsa alla dör-
rarna.
Kontrollera att bakluckan är
ordentligt låst.
Bilen kan låsas och låsas upp me d låsfunktionen, trådlös fjärr-
kontroll, nyckel eller dörrlåsknappen.
Låsa upp och låsa dörrarna från utsidan
1
2
OM52A54SE.book Page 120 Monday, May 27, 2019 10:37 AM

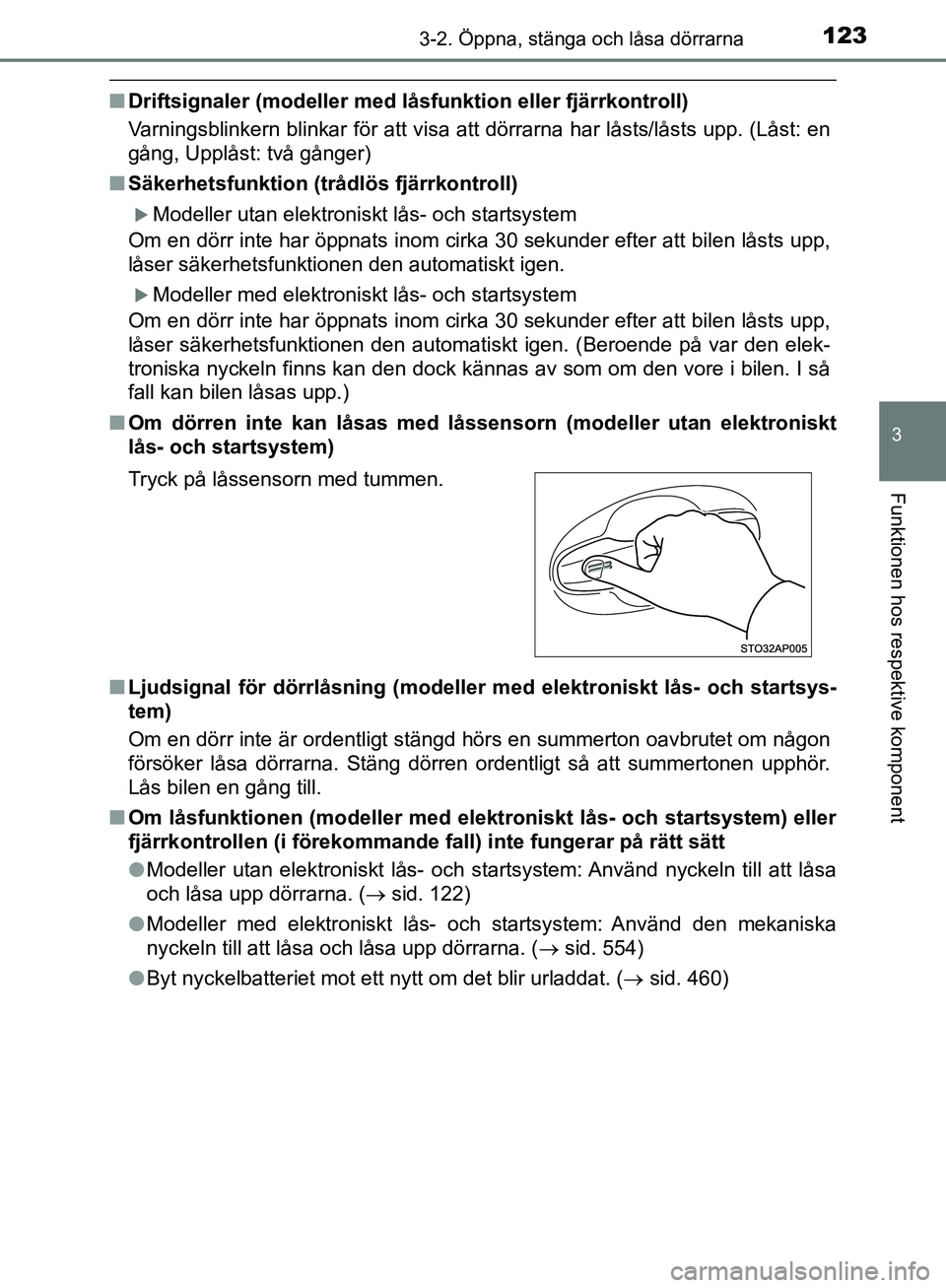

1233-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
OM52A54SE
nDriftsignaler (modeller med l åsfunktion eller fjärrkontroll)
Varningsblinkern blinkar för att visa att dörrarna har låsts/låsts upp. (Låst: en
gång, Upplåst: två gånger)
n Säkerhetsfunktion (tr ådlös fjärrkontroll)
Modeller utan elektroniskt lås- och startsystem
Om en dörr inte har öppnats inom cirka 30 sekunder efter att bilen låsts upp,
låser säkerhetsfunktionen den automatiskt igen.
Modeller med elektroniskt lås- och startsystem
Om en dörr inte har öppnats inom cirka 30 sekunder efter att bilen låsts upp,
låser säkerhetsfunktionen den automatiskt igen. (Beroende på var den elek-
troniska nyckeln finns kan den dock kännas av som om den vore i bilen. I så
fall kan bilen låsas upp.)
n Om dörren inte kan låsas med låssen sorn (modeller utan elektroniskt
lås- och startsystem)
n Ljudsignal för dörrlåsn ing (modeller med elektroniskt lås- och startsys-
tem)
Om en dörr inte är ordentligt stängd hörs en summerton oavbrutet om någon
försöker låsa dörrarna. Stäng dörren ordentligt så att summertonen upphör.
Lås bilen en gång till.
n Om låsfunktionen (modeller med elektr oniskt lås- och startsystem) eller
fjärrkontrollen (i förekommande fall) inte fungerar på rätt sätt
l Modeller utan elektroniskt lås- och startsystem: Använd nyckeln till att låsa
och låsa upp dörrarna. (  sid. 122)
l Modeller med elektroniskt lås- och startsystem: Använd den mekaniska
nyckeln till att låsa och låsa upp dörrarna. (  sid. 554)
l Byt nyckelbatteriet mot ett nytt om det blir urladdat. (  sid. 460)
Tryck på låssensorn med tummen.
OM52A54SE.book Page 123 Monday, May 27, 2019 10:37 AM

1373-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
OM52A54SEl
Om en färgad film med metalliskt innehåll eller metallföremål fästs på bakru-
tan
l Om en elektronisk nyckel placeras nära en batteriladdare eller elektroniska
apparater
n Att observera beträffande låsfunktionen
lÄven när den elektroniska nyckeln befinner sig inom det aktiva området
(avkänningsområdet) fungerar systemet inte alltid på rätt sätt i följande fall:
• Den elektroniska nyckeln är för nära fönstret eller ytterdörrhandtaget,
nära marken eller för högt upp när dörrarna låses eller låses upp.
• Den elektroniska nyckeln är nära marken, eller för högt upp, \
eller för nära den bakre stötfångarens mitt när bakluckan öppnas.
• Den elektroniska nyckeln är på instrumentpanelen, på insynsskyddet (i förekommande fall), eller på golvet, i dörrfickorna, i handskfacket, i förva-
ringsfack på instrumentpanelen eller i/nära den främre mugghållaren när
motorn startas eller när startknappens lägen ändras.
l Låt inte den elektroniska nyckeln ligga kvar på instrumentpanelen eller nära
dörrfickorna när du lämnar bilen. Beroende på förutsättningarna för mottag-
ning av radiovågor kan antennen utanför kupén känna av nyckeln så att dör-
ren blir låsbar från utsidan. Den elektroniska nyckeln kan i sådana fall bli
inlåst i bilen.
l Så länge den elektroniska nyckeln befinner sig innanför det aktiva området
kan dörrarna låsas eller låsas upp av vem som helst.
l Även om den elektroniska nyckeln inte är inne i bilen kan det gå att starta
motorn om den elektroniska nyckeln finns i närheten av fönstret.
l Dörrarna kan låsas upp om mycket vatten stänker på dörrhandtaget, t.ex. i
regn eller biltvätt medan den elektroniska nyckeln befinner sig inom avkän-
ningsområdet. (Om du inte öppnar någon av dörrarna på ca 30 sekunder
låses samtliga dörrar automatiskt igen.)
l Om fjärrkontrollen används för att låsa dörrarna medan den elektroniska
nyckeln befinner sig nära bilen låses dörren eventuellt inte upp med den
elektroniska upplåsningsfunktionen. (Lås i så fall upp dörr\
arna med fjärrkon-
trollfunktionen.)
l Om du har handskar på dig när du vidrör dörrlåset eller låssensorn kan det
fördröja eller förhindra funktionen.
l Om låsningen utförs med låssensorn visas igenkänningssignaler två gånger
i följd. Därefter ges inga igenkänningssignaler.
l Om dörrhandtaget är vått medan den elektroniska nyckeln är inom det
aktiva området kan dörren låsas och låsas upp upprepade gånger. I så fall
ska du följa följande anvisningar när du tvättar bilen:
• Placera den elektroniska nyckeln minst 2 m från bilen. (Se till att nyckeln
inte kan stjälas.)
• Ställ in den elektroniska nyckeln på batteribesparande läge för att inakti-
vera det elektroniska lås- och startsystemet. (  sid. 136)
OM52A54SE.book Page 137 Monday, May 27, 2019 10:37 AM

1383-2. Öppna, stänga och låsa dörrarna
OM52A54SEl

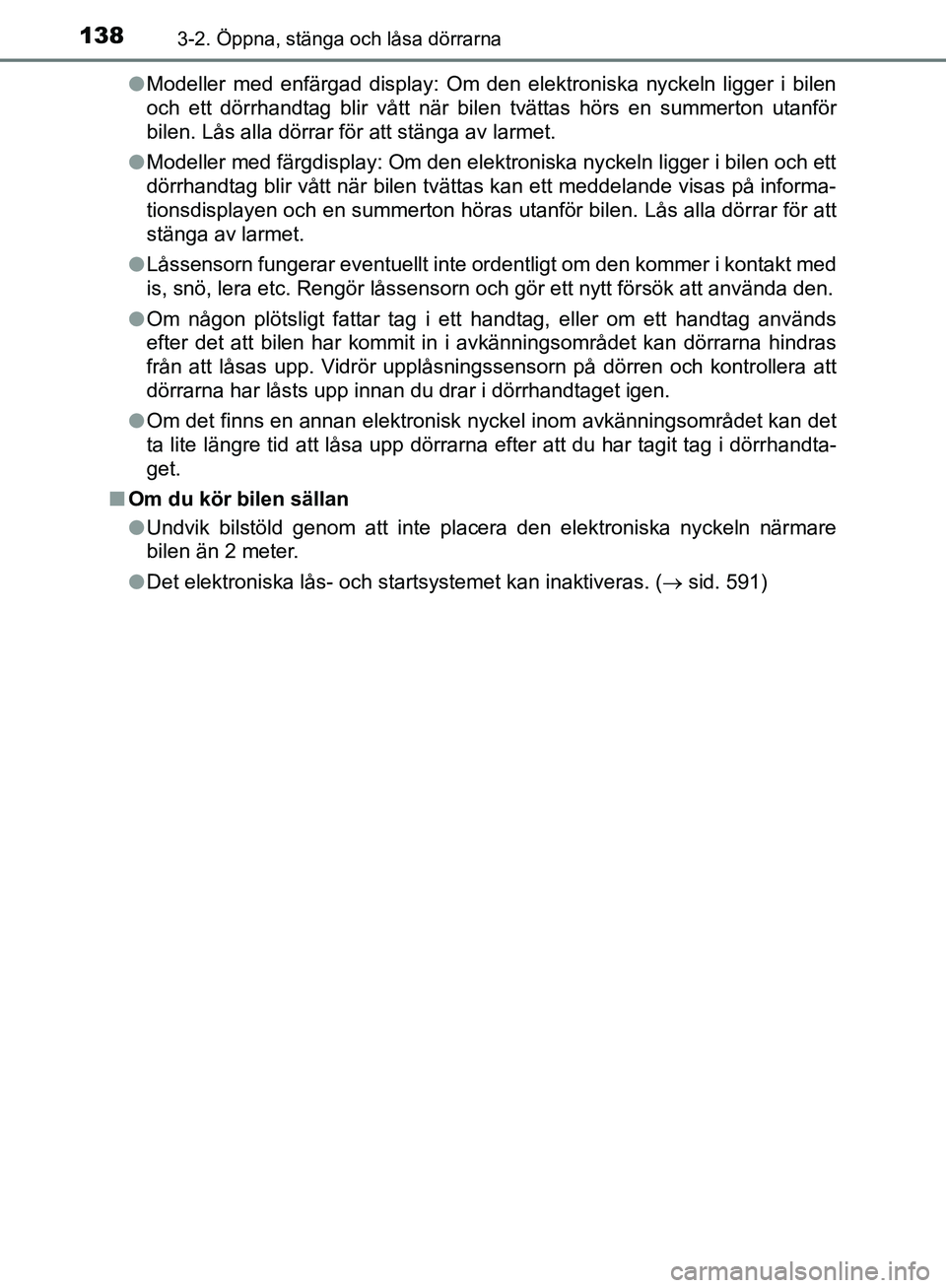

Modeller med enfärgad display: Om den elektroniska nyckeln ligger i bilen
och ett dörrhandtag blir vått när bilen tvättas hörs en summerton utanför
bilen. Lås alla dörrar för att stänga av larmet.
l Modeller med färgdisplay: Om den elektroniska nyckeln ligger i bilen och ett
dörrhandtag blir vått när bilen tvättas kan ett meddelande visas på informa-
tionsdisplayen och en summerton höras utanför bilen. Lås alla d\
örrar för att
stänga av larmet.
l Låssensorn fungerar eventuellt inte ordentligt om den kommer i kontakt med
is, snö, lera etc. Rengör låssensorn och gör ett nytt försök att använda den.
l Om någon plötsligt fattar tag i ett handtag, eller om ett handtag används
efter det att bilen har kommit in i avkänningsområdet kan dörrarna hindras
från att låsas upp. Vidrör upplåsningssensorn på dörren och kontrollera att
dörrarna har låsts upp innan du drar i dörrhandtaget igen.
l Om det finns en annan elektronisk nyckel inom avkänningsområdet kan det
ta lite längre tid att låsa upp dörrarna efter att du har tagit tag i dörrhandta-
get.
n Om du kör bilen sällan
lUndvik bilstöld genom att inte placera den elektroniska nyckeln närmare
bilen än 2 meter.
l Det elektroniska lås- och startsystemet kan inaktiveras. ( sid. 591)
OM52A54SE.book Page 138 Monday, May 27, 2019 10:37 AM

1533-4. Justera ratten och speglarna
3
Funktionen hos respektive komponent
OM52A54SE

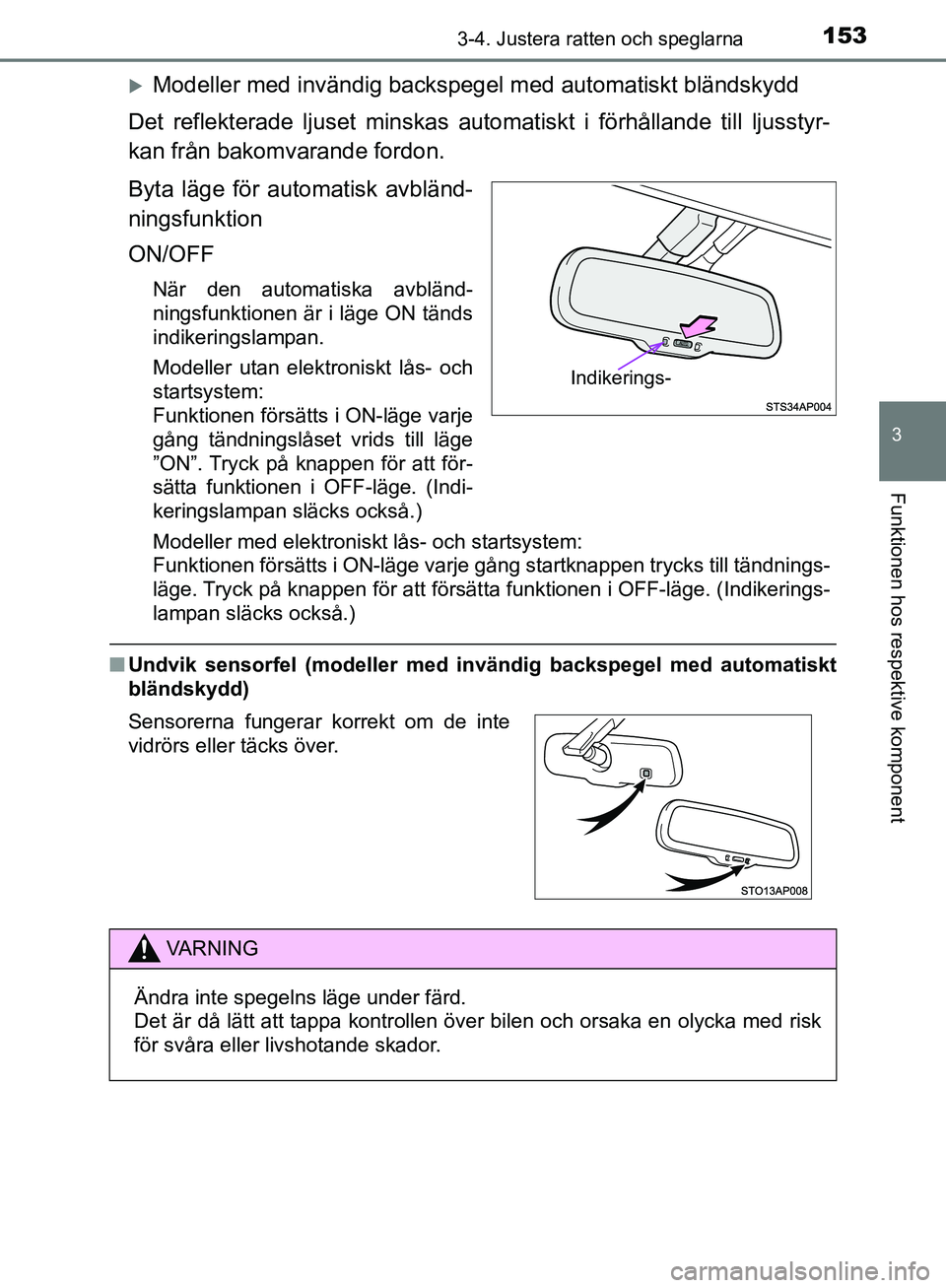

Modeller med invändig backspegel med automatiskt bländskydd
Det reflekterade ljuset minskas automatiskt i fö rhållande till ljusstyr-
kan från bakomvarande fordon.
Byta läge för automatisk avbländ-
ningsfunktion
ON/OFF
När den automatiska avbländ-
ningsfunktionen är i läge ON tänds
indikeringslampan.
Modeller utan elektroniskt lås- och
startsystem:
Funktionen försätts i ON-läge varje
gång tändningslåset vrids till läge
”ON”. Tryck på knappen för att för-
sätta funktionen i OFF-läge. (Indi-
keringslampan släcks också.)
Modeller med elektroniskt lås- och startsystem:
Funktionen försätts i ON-läge varje gång startknappen trycks\
till tändnings-
läge. Tryck på knappen för att försätta funktionen i OFF-läge. (Indikerings-
lampan släcks också.)
n Undvik sensorfel (modeller med invändig backspegel med automatiskt
bländskydd)
Indikerings-
Sensorerna fungerar korrekt om de inte
vidrörs eller täcks över.
VA R N I N G
Ändra inte spegelns läge under färd.
Det är då lätt att tappa kontrollen över bilen och orsaka en olycka med risk
för svåra eller livshotande skador.
OM52A54SE.book Page 153 Monday, May 27, 2019 10:37 AM

2124-3. Använda strålkastare och vindrutetorkare
OM52A54SE

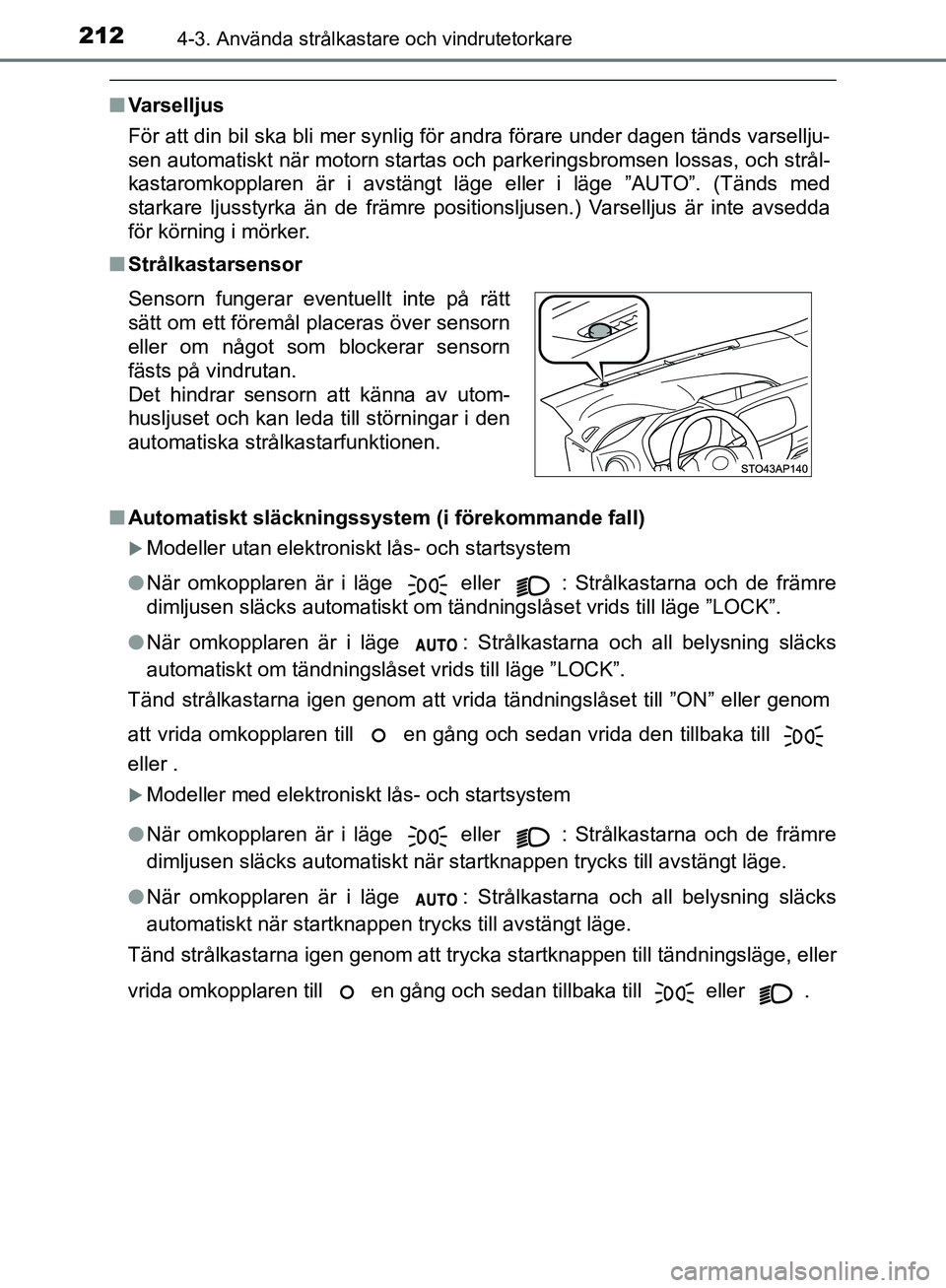

nVarselljus
För att din bil ska bli mer synlig för andra förare under dagen tänds varsellju-
sen automatiskt när motorn startas och parkeringsbromsen lossas, och strål-
kastaromkopplaren är i avstängt läge eller i läge ”AUTO”. (Tänds med
starkare ljusstyrka än de främre positionsljusen.) Varselljus är inte avsedda
för körning i mörker.
n Strålkastarsensor
n Automatiskt släckningssystem (i förekommande fall)
Modeller utan elektroniskt lås- och startsystem
l När omkopplaren är i läge
eller : Strålkastarna och de främre
dimljusen släcks automatiskt om tändningslåset vrids till lä\
ge ”LOCK”.
l När omkopplaren är i läge : Strålkastarna och all belysning släcks
automatiskt om tändningslåset vrids till läge ”LOCK”.
Tänd strålkastarna igen genom att vrida tändningslåset till ”ON” eller genom
att vrida omkopplaren till en gång och sedan vrida den tillbaka till
eller .
Modeller med elektroniskt lås- och startsystem
l När omkopplaren är i läge
eller : Strålkastarna och de främre
dimljusen släcks automatiskt när startknappen trycks till avstängt läge.
l När omkopplaren är i läge : Strålkastarna och all belysning släcks
automatiskt när startknappen trycks till avstängt läge.
Tänd strålkastarna igen genom att trycka startknappen till tändningsläge, eller
vrida omkopplaren till en gång och sedan tillbaka till
eller .
Sensorn fungerar eventuellt inte på rätt
sätt om ett föremål placeras över sensorn
eller om något som blockerar sensorn
fästs på vindrutan.
Det hindrar sensorn att känna av utom-
husljuset och kan leda till störningar i den
automatiska strålkastarfunktionen.
OM52A54SE.book Page 212 Monday, May 27, 2019 10:37 AM

2134-3. Använda strålkastare och vindrutetorkare
4
Körning
OM52A54SEn
Automatiskt helljus (i förekommande fall)
 sid. 256
n Tända strålkastare, påminnelsesummer
Modeller utan elektroniskt lås- och startsystem
En summerton hörs när nyckeln tas ur och förardörren öppnas medan belys-
ningen är på.
Modeller med elektroniskt lås- och startsystem
En summerton hörs om startknappen trycks till avstängt läge och förardörren
öppnas medan strålkastarna är tända.
n Batteribesparande funktion
Under samtliga nedanstående förutsättningar släcks strålkastarna och övrig
belysning automatiskt efter 20 minuter för att undvika att bilens batteri laddas
ur:
lStrålkastarna och/eller bakljusen är på.
l När belysningsspaken är i läge eller .
l Modeller utan elektroniskt lås- och startsystem: Tändningslåset har vridits till
läge ”LOCK”.
l Modeller med elektroniskt lås- och startsystem: Startknappen har tryckts till
avstängt läge.
Denna funktion kan stängas av i någon av följande situationer:
l Modeller utan elektroniskt lås- och startsystem: När tändningslåset vrids till
”ON”-läge.
l Modeller med elektroniskt lås- och startsystem: När startknappen trycks till
tändningsläge.
l Om belysningsspaken används.
l Om dörren öppnas eller stängs.
n Specialinställningar
Inställningar (t.ex. ljussensorns känslighet) kan ändras.
(Funktioner som kan specialinställas:  sid. 591)
OBSERVERA
nUndvika att batteriet laddas ur
Låt inte belysningen vara på längre än nödvändigt när motorn inte är igång.
OM52A54SE.book Page 213 Monday, May 27, 2019 10:37 AM
