3034-5. Toyota Safety Sense
4
Rijden
YARIS_F_OM_Europe_OM52A54E

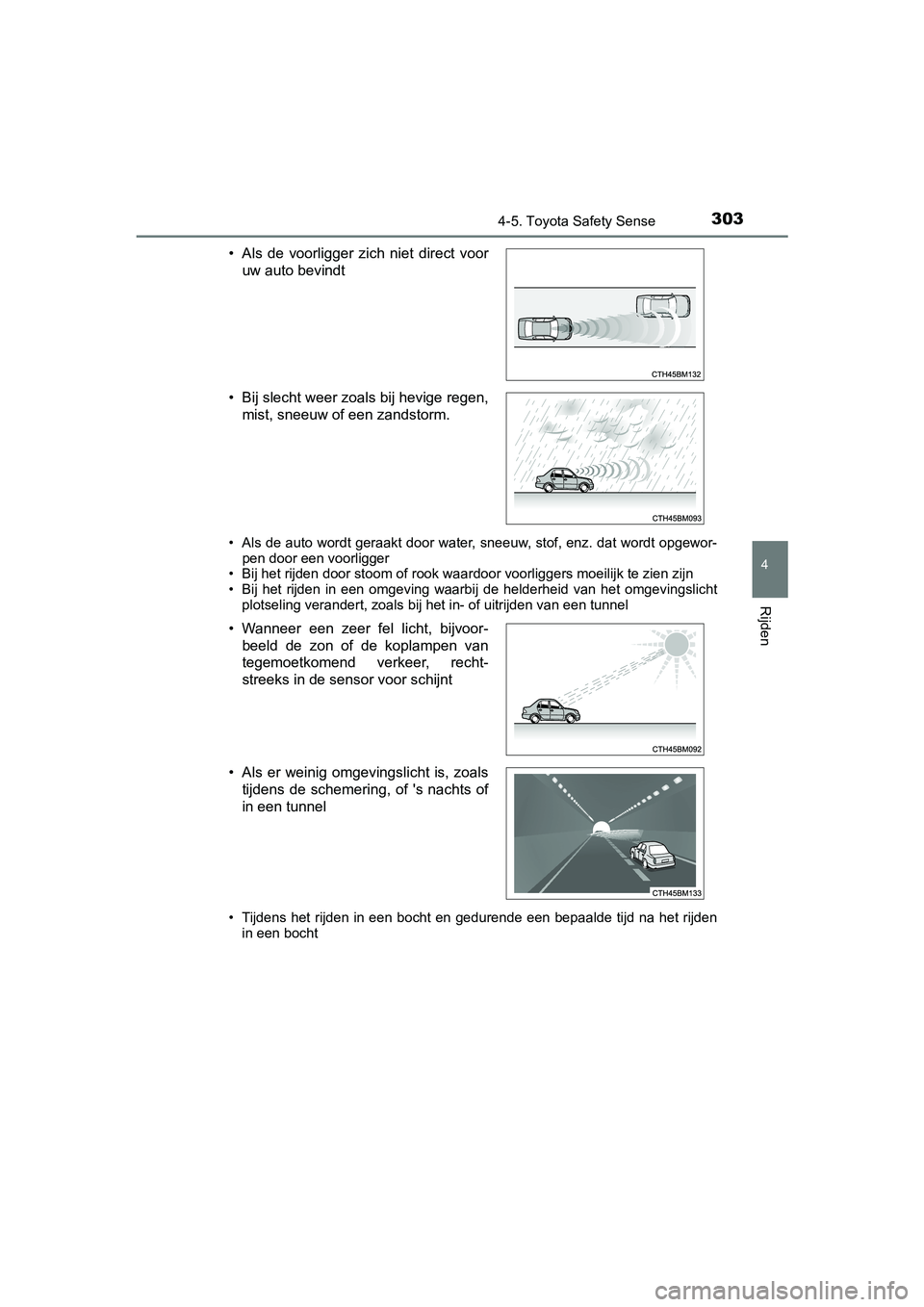

• Als de auto wordt geraakt door water, sneeuw, stof, enz. dat wordt opgewor-
pen door een voorligger
• Bij het rijden door stoom of rook waardoor voorliggers moeilijk te zien zijn
• Bij het rijden in een omgeving waarbij de helderheid van het omgevingslicht
plotseling verandert, zoals bij het in- of uitrijden van een tunnel
• Tijdens het rijden in een bocht en gedurende een bepaalde tijd na het rijden
in een bocht
• Als de voorligger zich niet direct voor
uw auto bevindt
• Bij slecht weer zoals bij hevige regen,
mist, sneeuw of een zandstorm.
• Wanneer een zeer fel licht, bijvoor-
beeld de zon of de koplampen van
tegemoetkomend verkeer, recht-
streeks in de sensor voor schijnt
• Als er weinig omgevingslicht is, zoals
tijdens de schemering, of 's nachts of
in een tunnel
YARIS_F_OM_Europe_OM52A54E.book Page 303 Friday, February 8, 2019 1:56 PM

3044-5. Toyota Safety Sense
YARIS_F_OM_Europe_OM52A54E

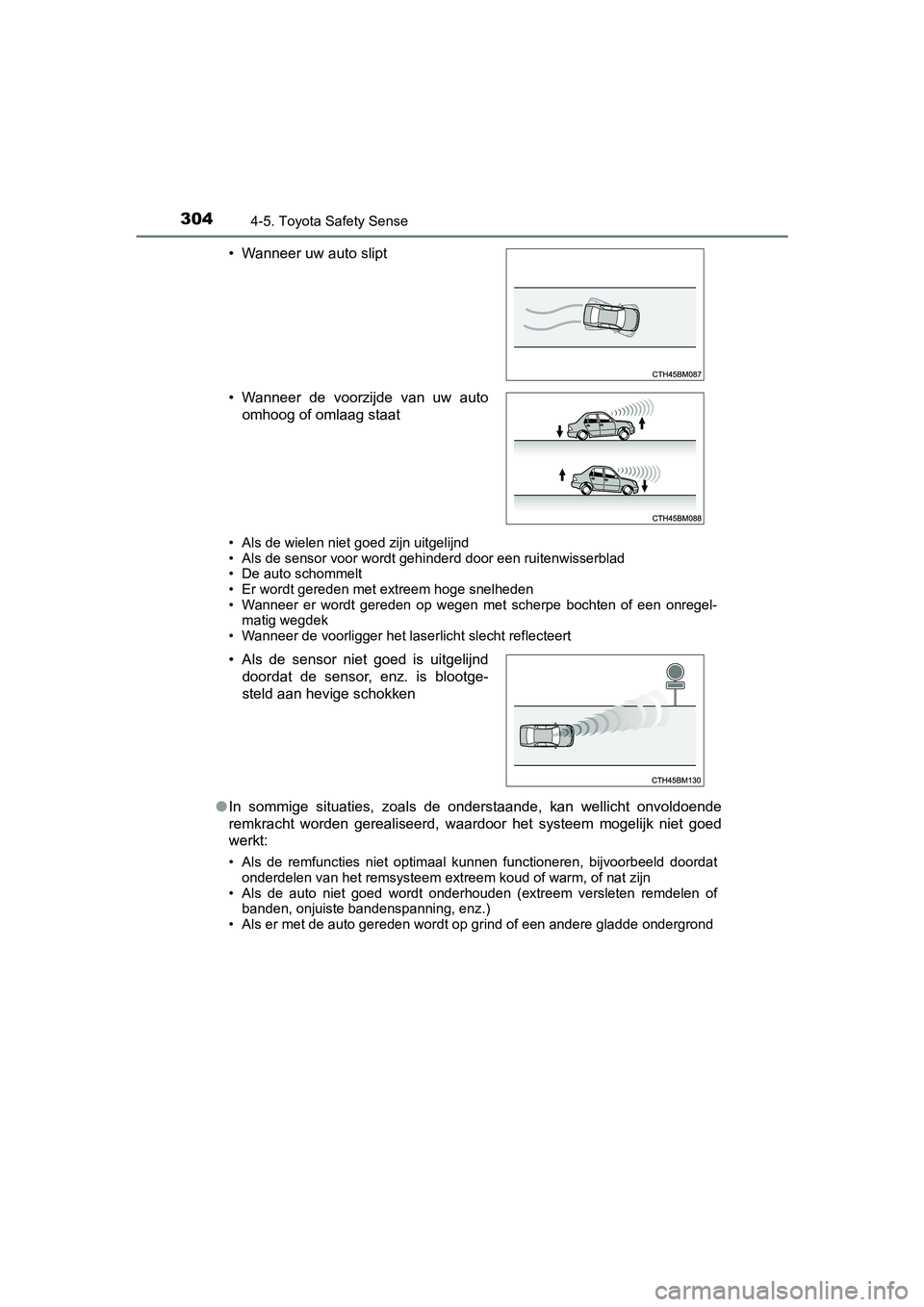

• Als de wielen niet goed zijn uitgelijnd
• Als de sensor voor wordt gehinderd door een ruitenwisserblad
• De auto schommelt
• Er wordt gereden met extreem hoge snelheden
• Wanneer er wordt gereden op wegen met scherpe bochten of een onregel-
matig wegdek
• Wanneer de voorligger het laserlicht slecht reflecteert
●In sommige situaties, zoals de onderstaande, kan wellicht onvoldoende
remkracht worden gerealiseerd, waardoor het systeem mogelijk niet goed
werkt:
• Als de remfuncties niet optimaal kunnen functioneren, bijvoorbeeld doordat
onderdelen van het remsysteem extreem koud of warm, of nat zijn
• Als de auto niet goed wordt onderhouden (extreem versleten remdelen of
banden, onjuiste bandenspanning, enz.)
• Als er met de auto gereden wordt op grind of een andere gladde ondergrond
• Wanneer uw auto slipt
• Wanneer de voorzijde van uw auto
omhoog of omlaag staat
• Als de sensor niet goed is uitgelijnd
doordat de sensor, enz. is blootge-
steld aan hevige schokken
YARIS_F_OM_Europe_OM52A54E.book Page 304 Friday, February 8, 2019 1:56 PM

3054-5. Toyota Safety Sense
4
Rijden

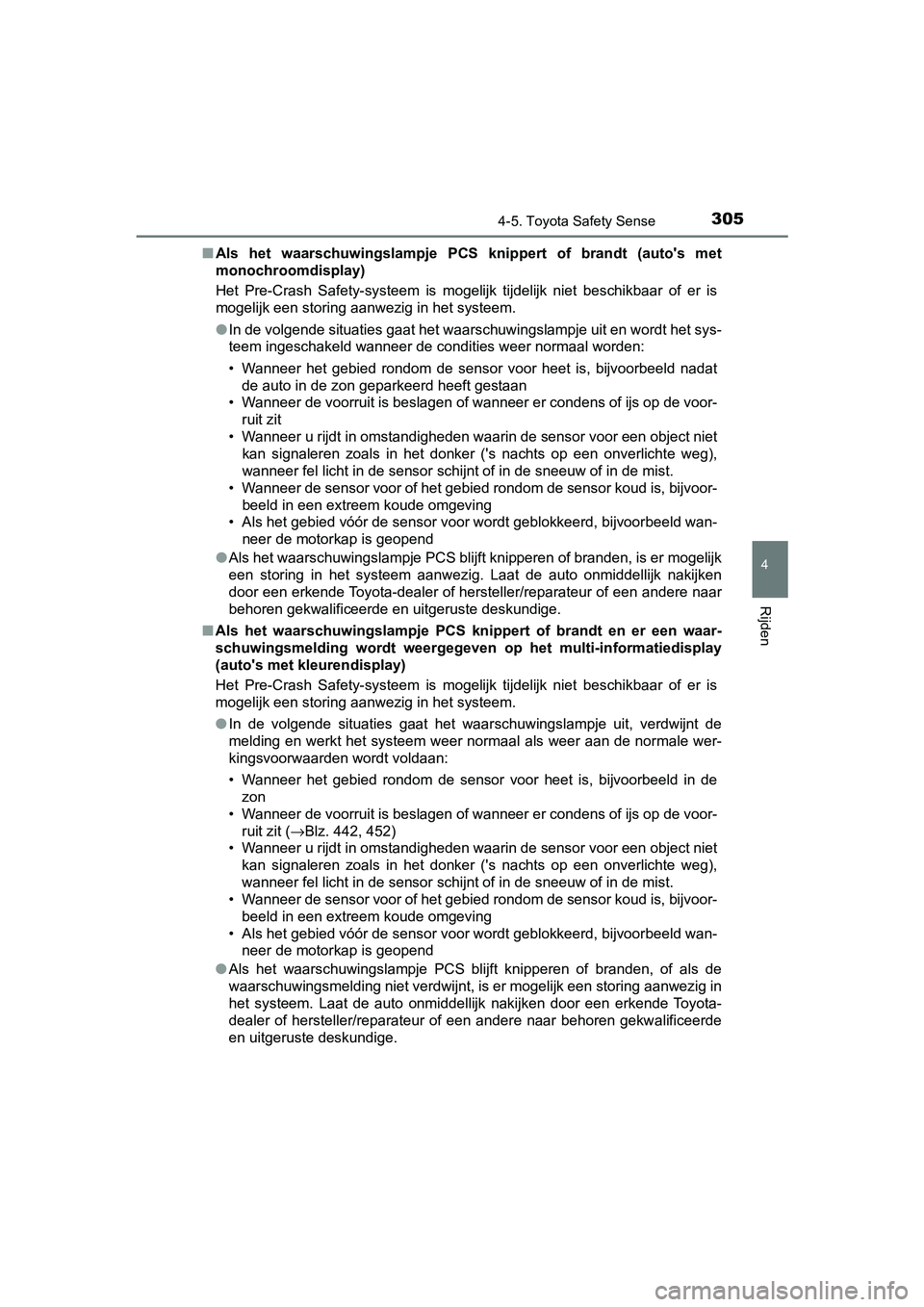

YARIS_F_OM_Europe_OM52A54E■Als het waarschuwingslampje PCS knippert of brandt (auto's met
monochroomdisplay)
Het Pre-Crash Safety-systeem is mogelijk tijdelijk niet beschikbaar of er is
mogelijk een storing aanwezig in het systeem.
●In de volgende situaties gaat het waarschuwingslampje uit en wordt het sys-
teem ingeschakeld wanneer de condities weer normaal worden:
• Wanneer het gebied rondom de sensor voor heet is, bijvoorbeeld nadat
de auto in de zon geparkeerd heeft gestaan
• Wanneer de voorruit is beslagen of wanneer er condens of ijs op de voor-
ruit zit
• Wanneer u rijdt in omstandigheden waarin de sensor voor een object niet
kan signaleren zoals in het donker ('s nachts op een onverlichte weg),
wanneer fel licht in de sensor schijnt of in de sneeuw of in de mist.
• Wanneer de sensor voor of het gebied rondom de sensor koud is, bijvoor-
beeld in een extreem koude omgeving
• Als het gebied vóór de sensor voor wordt geblokkeerd, bijvoorbeeld wan-
neer de motorkap is geopend
●Als het waarschuwingslampje PCS blijft knipperen of branden, is er mogelijk
een storing in het systeem aanwezig. Laat de auto onmiddellijk nakijken
door een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■Als het waarschuwingslampje PCS knippert of brandt en er een waar-
schuwingsmelding wordt weergegeven op het multi-informatiedisplay
(auto's met kleurendisplay)
Het Pre-Crash Safety-systeem is mogelijk tijdelijk niet beschikbaar of er is
mogelijk een storing aanwezig in het systeem.
●In de volgende situaties gaat het waarschuwingslampje uit, verdwijnt de
melding en werkt het systeem weer normaal als weer aan de normale wer-
kingsvoorwaarden wordt voldaan:
• Wanneer het gebied rondom de sensor voor heet is, bijvoorbeeld in de
zon
• Wanneer de voorruit is beslagen of wanneer er condens of ijs op de voor-
ruit zit (→Blz. 442, 452)
• Wanneer u rijdt in omstandigheden waarin de sensor voor een object niet
kan signaleren zoals in het donker ('s nachts op een onverlichte weg),
wanneer fel licht in de sensor schijnt of in de sneeuw of in de mist.
• Wanneer de sensor voor of het gebied rondom de sensor koud is, bijvoor-
beeld in een extreem koude omgeving
• Als het gebied vóór de sensor voor wordt geblokkeerd, bijvoorbeeld wan-
neer de motorkap is geopend
●Als het waarschuwingslampje PCS blijft knipperen of branden, of als de
waarschuwingsmelding niet verdwijnt, is er mogelijk een storing aanwezig in
het systeem. Laat de auto onmiddellijk nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
YARIS_F_OM_Europe_OM52A54E.book Page 305 Friday, February 8, 2019 1:56 PM

307
4
4-5. Toyota Safety Sense
Rijden
YARIS_F_OM_Europe_OM52A54E

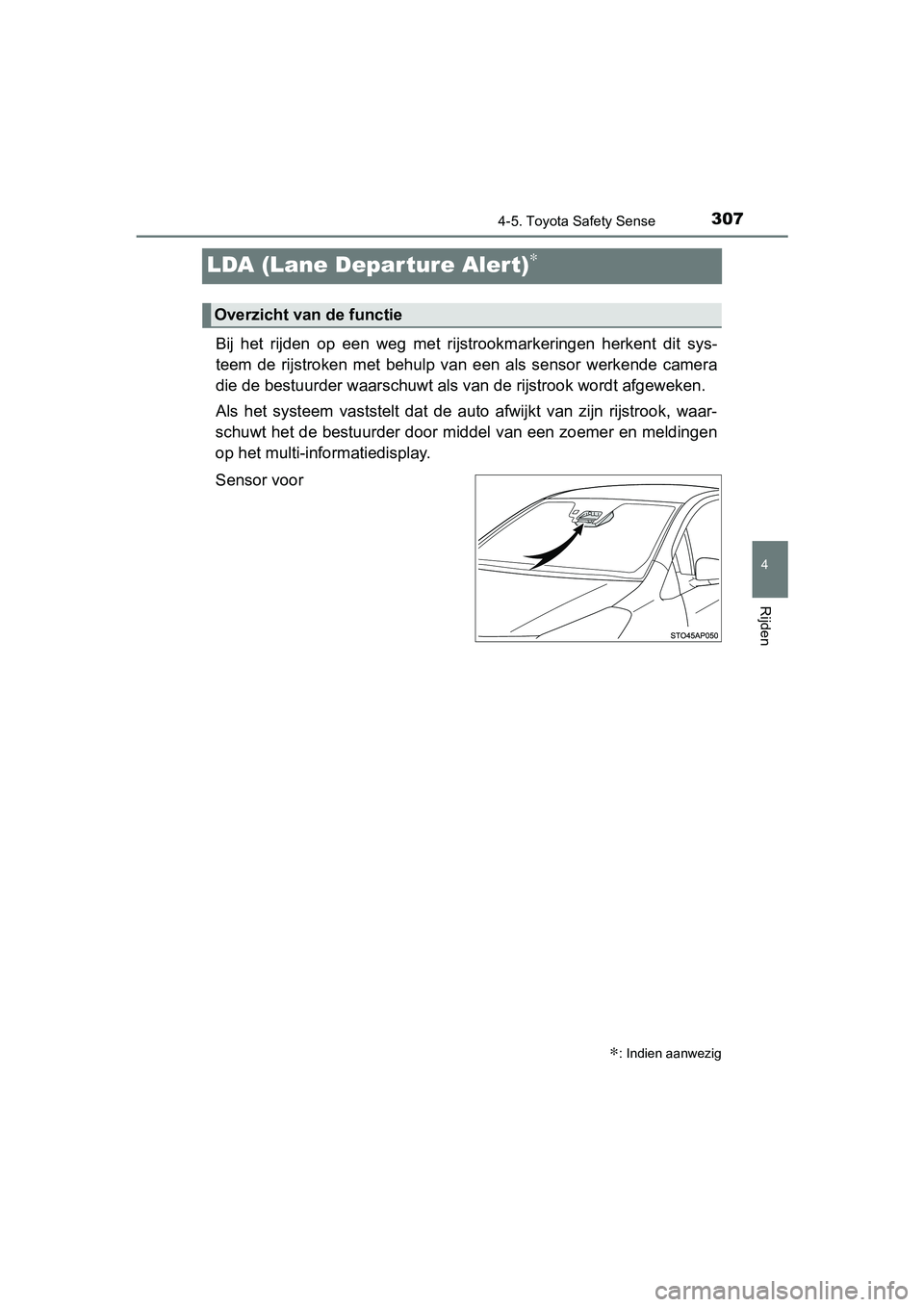

LDA (Lane Depar ture Alert)∗
Bij het rijden op een weg met rijstrookmarkeringen herkent dit sys-
teem de rijstroken met behulp van een als sensor werkende camera
die de bestuurder waarschuwt als van de rijstrook wordt afgeweken.
Als het systeem vaststelt dat de auto afwijkt van zijn rijstrook, waar-
schuwt het de bestuurder door middel van een zoemer en meldingen
op het multi-informatiedisplay.
Sensor voor
∗: Indien aanwezig
Overzicht van de functie
YARIS_F_OM_Europe_OM52A54E.book Page 307 Friday, February 8, 2019 1:56 PM

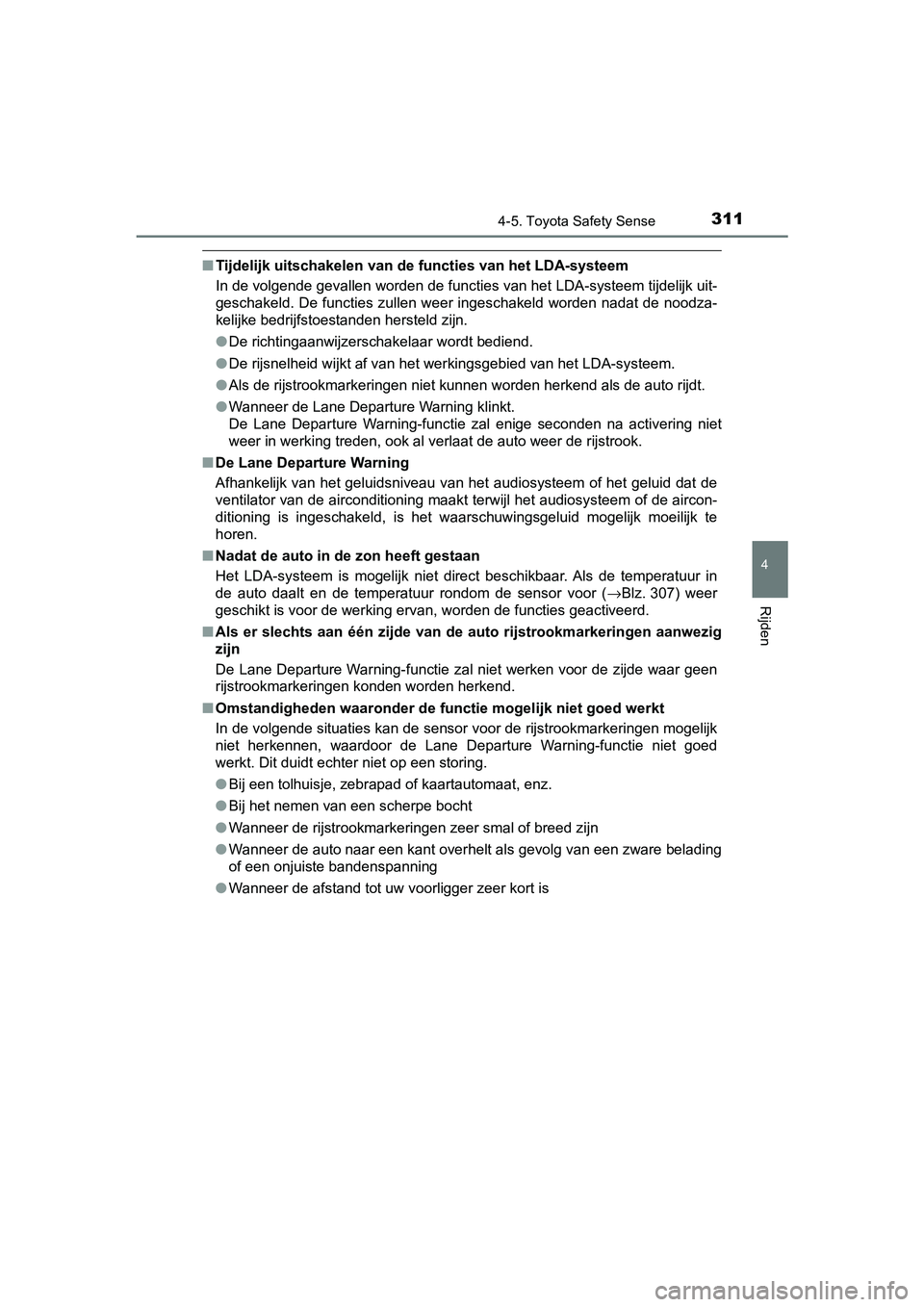

3114-5. Toyota Safety Sense
4
Rijden
YARIS_F_OM_Europe_OM52A54E
■Tijdelijk uitschakelen van de functies van het LDA-systeem
In de volgende gevallen worden de functies van het LDA-systeem tijdelijk uit-
geschakeld. De functies zullen weer ingeschakeld worden nadat de noodza-
kelijke bedrijfstoestanden hersteld zijn.
●De richtingaanwijzerschakelaar wordt bediend.
●De rijsnelheid wijkt af van het werkingsgebied van het LDA-systeem.
●Als de rijstrookmarkeringen niet kunnen worden herkend als de auto rijdt.
●Wanneer de Lane Departure Warning klinkt.
De Lane Departure Warning-functie zal enige seconden na activering niet
<005a0048004800550003004c00510003005a00480055004e004c0051004a0003005700550048004700480051000f000300520052004e00030044004f0003005900480055004f004400440057000300470048000300440058005700520003005a0048004800
5500030047004800030055004c004d00560057005500520052[k.
■De Lane Departure Warning
Afhankelijk van het geluidsniveau van het audiosysteem of het geluid dat de
ventilator van de airconditioning maakt terwijl het audiosysteem of de aircon-
ditioning is ingeschakeld, is het waarschuwingsgeluid mogelijk moeilijk te
horen.
■Nadat de auto in de zon heeft gestaan
Het LDA-systeem is mogelijk niet direct beschikbaar. Als de temperatuur in
de auto daalt en de temperatuur rondom de sensor voor (→Blz. 307) weer
<004a004800560046004b004c004e00570003004c0056000300590052005200550003004700480003005a00480055004e004c0051004a000300480055005900440051000f0003005a0052005500470048005100030047004800030049005800510046005700
4c004800560003004a0048004400460057004c005900480048[rd.
■Als er slechts aan één zijde van de auto rijstrookmarkeringen aanwezig
zijn
De Lane Departure Warning-functie zal niet werken voor de zijde waar geen
rijstrookmarkeringen konden worden herkend.
■Omstandigheden waaronder de functie mogelijk niet goed werkt
In de volgende situaties kan de sensor voor de rijstrookmarkeringen mogelijk
niet herkennen, waardoor de Lane Departure Warning-functie niet goed
werkt. Dit duidt echter niet op een storing.
●Bij een tolhuisje, zebrapad of kaartautomaat, enz.
●Bij het nemen van een scherpe bocht
●Wanneer de rijstrookmarkeringen zeer smal of breed zijn
●Wanneer de auto naar een kant overhelt als gevolg van een zware belading
of een onjuiste bandenspanning
●Wanneer de afstand tot uw voorligger zeer kort is
YARIS_F_OM_Europe_OM52A54E.book Page 311 Friday, February 8, 2019 1:56 PM

3144-5. Toyota Safety Sense
YARIS_F_OM_Europe_OM52A54E

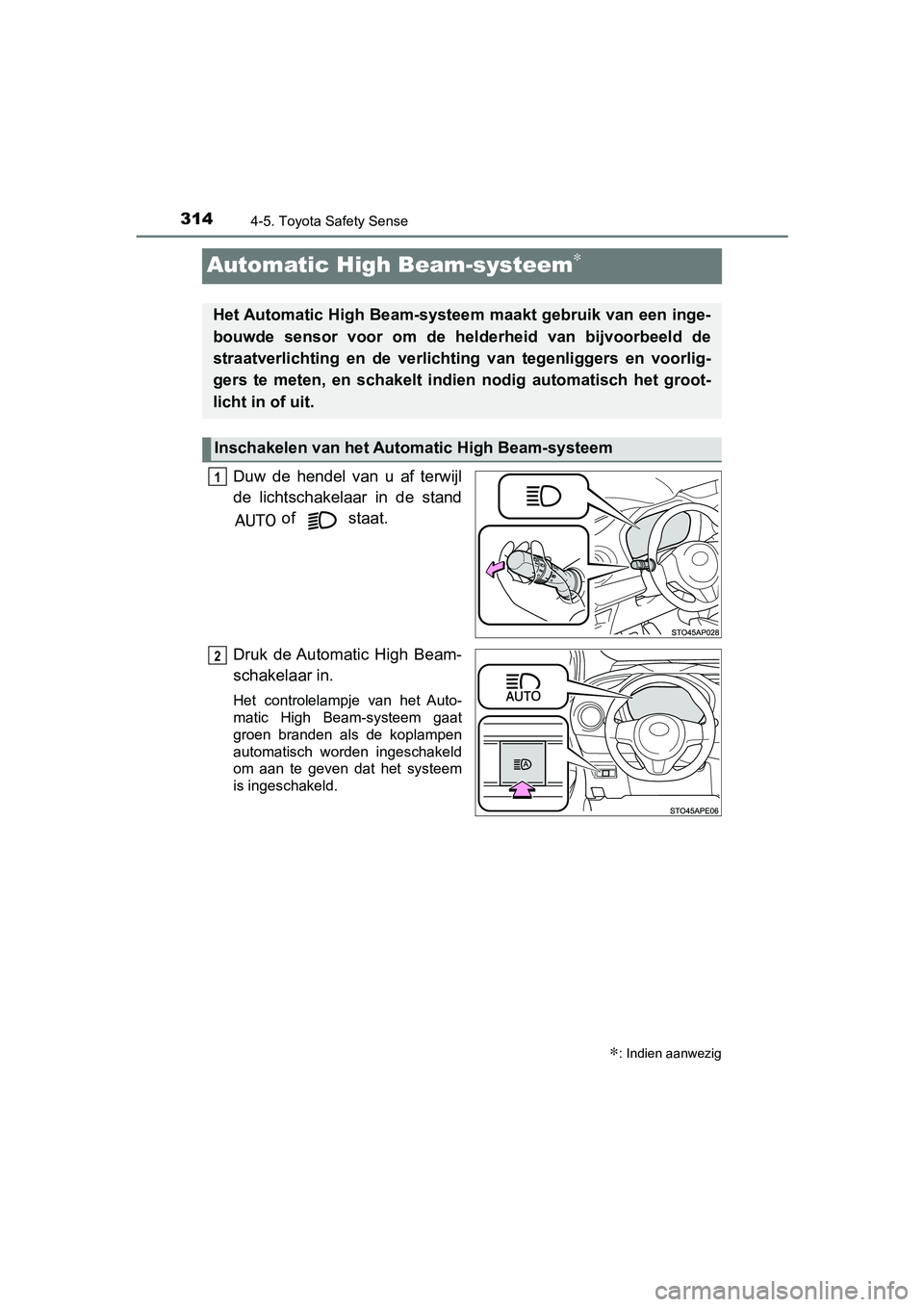

Automatic High Beam-systeem∗
Duw de hendel van u af terwijl
de lichtschakelaar in de stand
of staat.
Druk de Automatic High Beam-
schakelaar in.
Het controlelampje van het Auto-
matic High Beam-systeem gaat
groen branden als de koplampen
automatisch worden ingeschakeld
om aan te geven dat het systeem
is ingeschakeld.
∗: Indien aanwezig
Het Automatic High Beam-systeem maakt gebruik van een inge-
bouwde sensor voor om de helderheid van bijvoorbeeld de
straatverlichting en de verlichting van tegenliggers en voorlig-
gers te meten, en schakelt indien nodig automatisch het groot-
licht in of uit.
Inschakelen van het Automatic High Beam-systeem
1
2
YARIS_F_OM_Europe_OM52A54E.book Page 314 Friday, February 8, 2019 1:56 PM

3164-5. Toyota Safety Sense
YARIS_F_OM_Europe_OM52A54E■

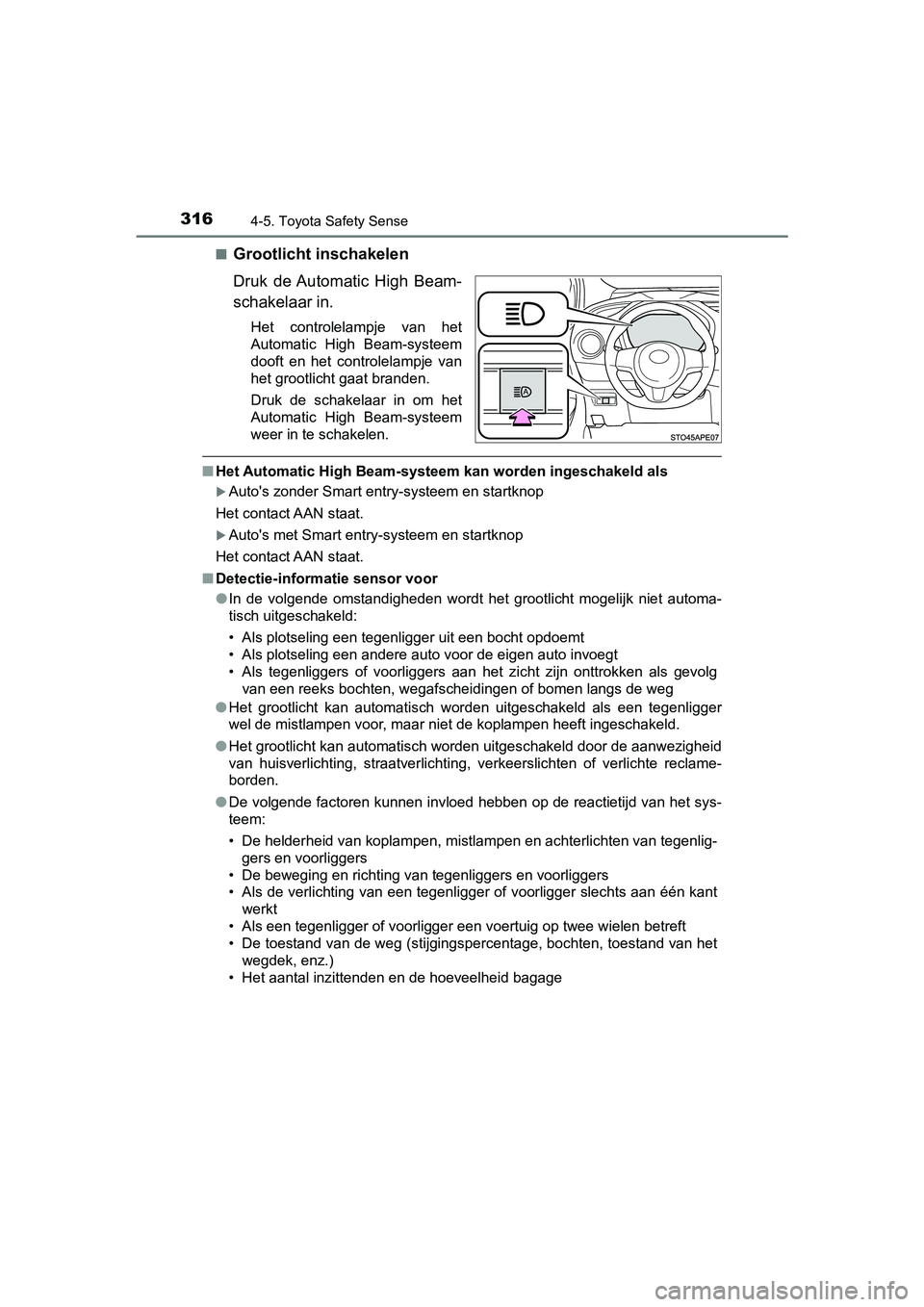

Grootlicht inschakelen
Druk de Automatic High Beam-
schakelaar in.
Het controlelampje van het
Automatic High Beam-systeem
dooft en het controlelampje van
het grootlicht gaat branden.
Druk de schakelaar in om het
Automatic High Beam-systeem
weer in te schakelen.
■Het Automatic High Beam-systeem kan worden ingeschakeld als
Auto's zonder Smart entry-systeem en startknop
Het contact AAN staat.
Auto's met Smart entry-systeem en startknop
Het contact AAN staat.
■Detectie-informatie sensor voor
●In de volgende omstandigheden wordt het grootlicht mogelijk niet automa-
tisch uitgeschakeld:
• Als plotseling een tegenligger uit een bocht opdoemt
• Als plotseling een andere auto voor de eigen auto invoegt
• Als tegenliggers of voorliggers aan het zicht zijn onttrokken als gevolg
van een reeks bochten, wegafscheidingen of bomen langs de weg
●Het grootlicht kan automatisch worden uitgeschakeld als een tegenligger
wel de mistlampen voor, maar niet de koplampen heeft ingeschakeld.
●Het grootlicht kan automatisch worden uitgeschakeld door de aanwezigheid
van huisverlichting, straatverlichting, verkeerslichten of verlichte reclame-
borden.
●De volgende factoren kunnen invloed hebben op de reactietijd van het sys-
teem:
• De helderheid van koplampen, mistlampen en achterlichten van tegenlig-
gers en voorliggers
• De beweging en richting van tegenliggers en voorliggers
• Als de verlichting van een tegenligger of voorligger slechts aan één kant
werkt
• Als een tegenligger of voorligger een voertuig op twee wielen betreft
• De toestand van de weg (stijgingspercentage, bochten, toestand van het
wegdek, enz.)
• Het aantal inzittenden en de hoeveelheid bagage
YARIS_F_OM_Europe_OM52A54E.book Page 316 Friday, February 8, 2019 1:56 PM

3174-5. Toyota Safety Sense
4
Rijden

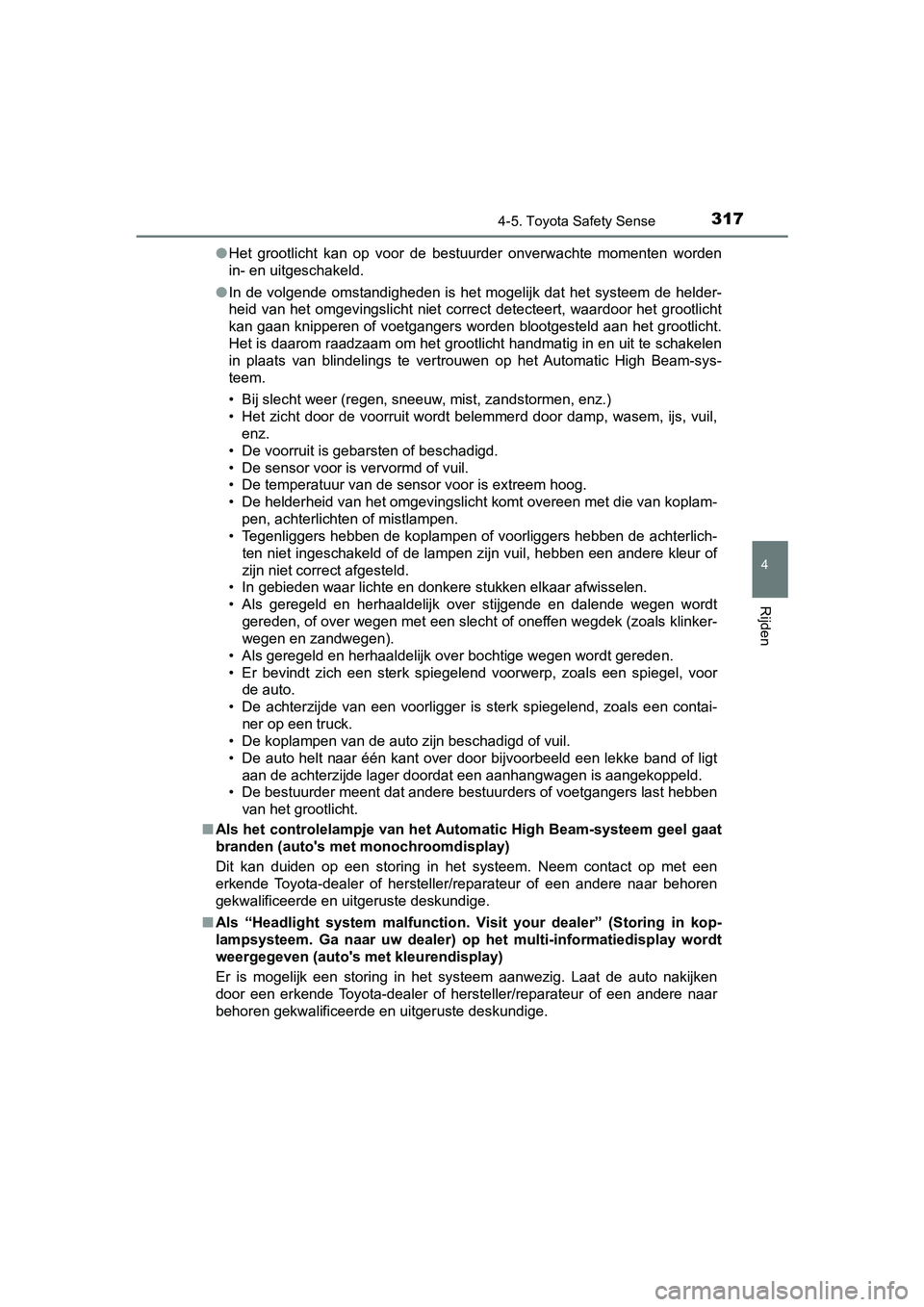

YARIS_F_OM_Europe_OM52A54E●Het grootlicht kan op voor de bestuurder onverwachte momenten worden
in- en uitgeschakeld.
●In de volgende omstandigheden is het mogelijk dat het systeem de helder-
heid van het omgevingslicht niet correct detecteert, waardoor het grootlicht
kan gaan knipperen of voetgangers worden blootgesteld aan het grootlicht.
Het is daarom raadzaam om het grootlicht handmatig in en uit te schakelen
in plaats van blindelings te vertrouwen op het Automatic High Beam-sys-
teem.
• Bij slecht weer (regen, sneeuw, mist, zandstormen, enz.)
• Het zicht door de voorruit wordt belemmerd door damp, wasem, ijs, vuil,
enz.
• De voorruit is gebarsten of beschadigd.
• De sensor voor is vervormd of vuil.
• De temperatuur van de sensor voor is extreem hoog.
• De helderheid van het omgevingslicht komt overeen met die van koplam-
pen, achterlichten of mistlampen.
• Tegenliggers hebben de koplampen of voorliggers hebben de achterlich-
ten niet ingeschakeld of de lampen zijn vuil, hebben een andere kleur of
zijn niet correct afgesteld.
• In gebieden waar lichte en donkere stukken elkaar afwisselen.
• Als geregeld en herhaaldelijk over stijgende en dalende wegen wordt
gereden, of over wegen met een slecht of oneffen wegdek (zoals klinker-
wegen en zandwegen).
• Als geregeld en herhaaldelijk over bochtige wegen wordt gereden.
• Er bevindt zich een sterk spiegelend voorwerp, zoals een spiegel, voor
de auto.
• De achterzijde van een voorligger is sterk spiegelend, zoals een contai-
ner op een truck.
• De koplampen van de auto zijn beschadigd of vuil.
• De auto helt naar één kant over door bijvoorbeeld een lekke band of ligt
aan de achterzijde lager doordat een aanhangwagen is aangekoppeld.
• De bestuurder meent dat andere bestuurders of voetgangers last hebben
van het grootlicht.
■Als het controlelampje van het Automatic High Beam-systeem geel gaat
branden (auto's met monochroomdisplay)
Dit kan duiden op een storing in het systeem. Neem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Als “Headlight system malfunction. Visit your dealer” (Storing in kop-
lampsysteem. Ga naar uw dealer) op het multi-informatiedisplay wordt
weergegeven (auto's met kleurendisplay)
Er is mogelijk een storing in het systeem aanwezig. Laat de auto nakijken
door een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
YARIS_F_OM_Europe_OM52A54E.book Page 317 Friday, February 8, 2019 1:56 PM

319
4
4-5. Toyota Safety Sense
Rijden
YARIS_F_OM_Europe_OM52A54E

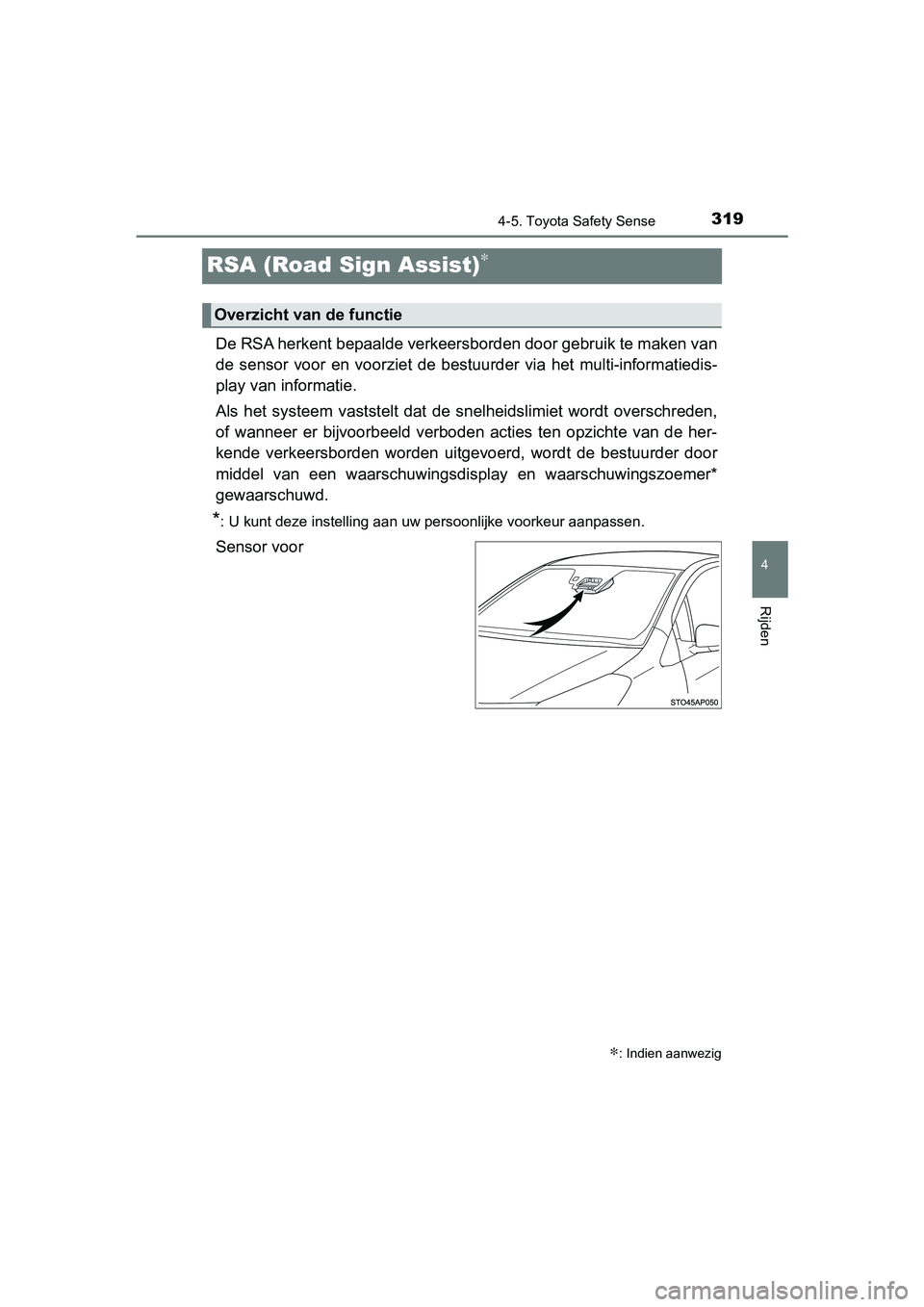

RSA (Road Sign Assist)∗
De RSA herkent bepaalde verkeersborden door gebruik te maken van
de sensor voor en voorziet de bestuurder via het multi-informatiedis-
play van informatie.
Als het systeem vaststelt dat de snelheidslimiet wordt overschreden,
of wanneer er bijvoorbeeld verboden acties ten opzichte van de her-
kende verkeersborden worden uitgevoerd, wordt de bestuurder door
middel van een waarschuwingsdisplay en waarschuwingszoemer*
gewaarschuwd.
*: U kunt deze instelling aan uw persoonlijke voorkeur aanpassen.
Sensor voor
∗: Indien aanwezig
Overzicht van de functie
YARIS_F_OM_Europe_OM52A54E.book Page 319 Friday, February 8, 2019 1:56 PM

3204-5. Toyota Safety Sense
YARIS_F_OM_Europe_OM52A54E

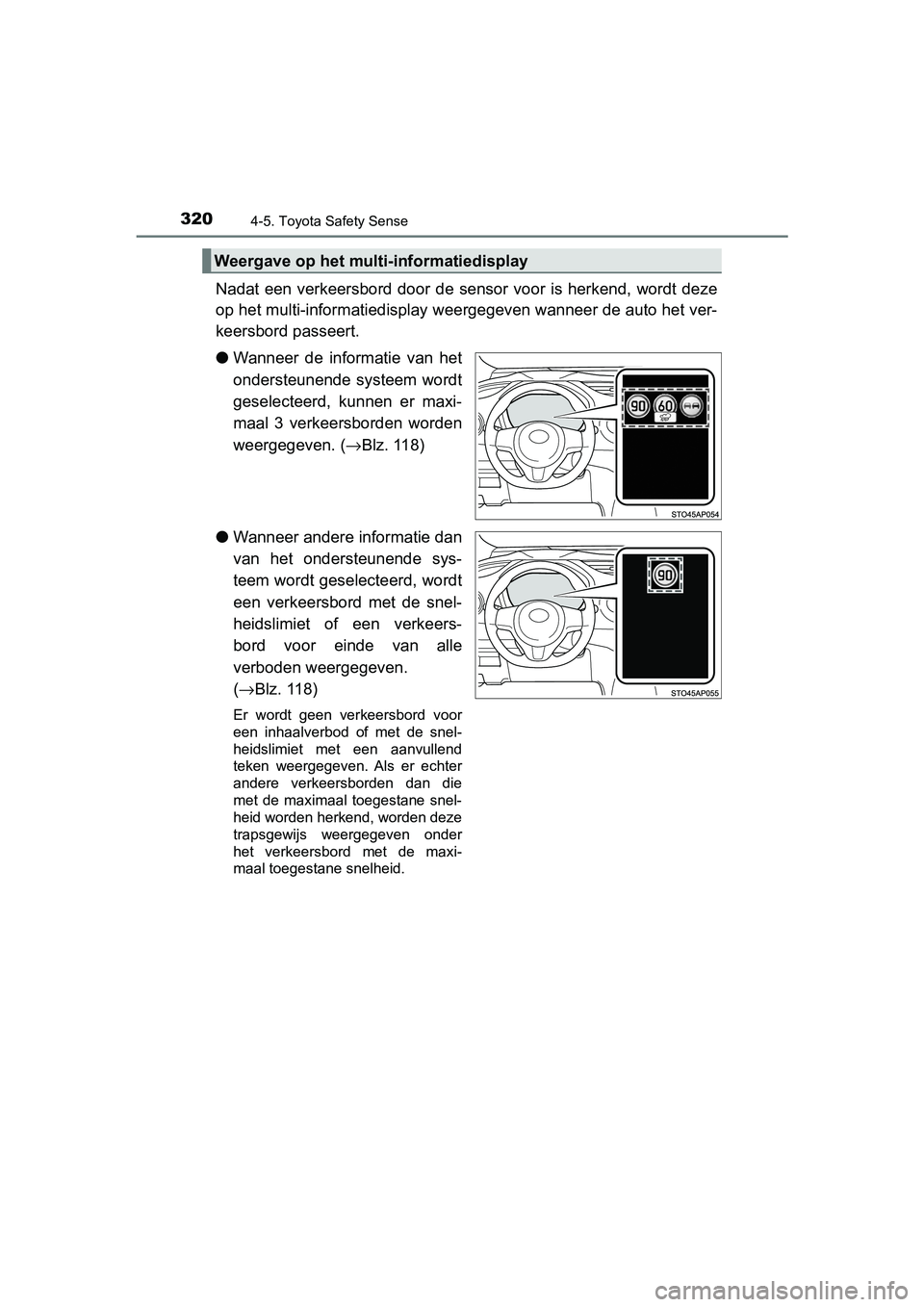

Nadat een verkeersbord door de sensor voor is herkend, wordt deze
op het multi-informatiedisplay weergegeven wanneer de auto het ver-
keersbord passeert.
●Wanneer de informatie van het
ondersteunende systeem wordt
geselecteerd, kunnen er maxi-
maal 3 verkeersborden worden
weergegeven. (→Blz. 118)
●Wanneer andere informatie dan
van het ondersteunende sys-
teem wordt geselecteerd, wordt
een verkeersbord met de snel-
heidslimiet of een verkeers-
bord voor einde van alle
verboden weergegeven.
(→Blz. 118)
Er wordt geen verkeersbord voor
een inhaalverbod of met de snel-
heidslimiet met een aanvullend
teken weergegeven. Als er echter
andere verkeersborden dan die
met de maximaal toegestane snel-
heid worden herkend, worden deze
trapsgewijs weergegeven onder
het verkeersbord met de maxi-
maal toegestane snelheid.
Weergave op het multi-informatiedisplay
YARIS_F_OM_Europe_OM52A54E.book Page 320 Friday, February 8, 2019 1:56 PM
