2754-3. Bedienen van verlichting en ruitenwissers
4
Rijden
YARIS_F_OM_Europe_OM52A54E

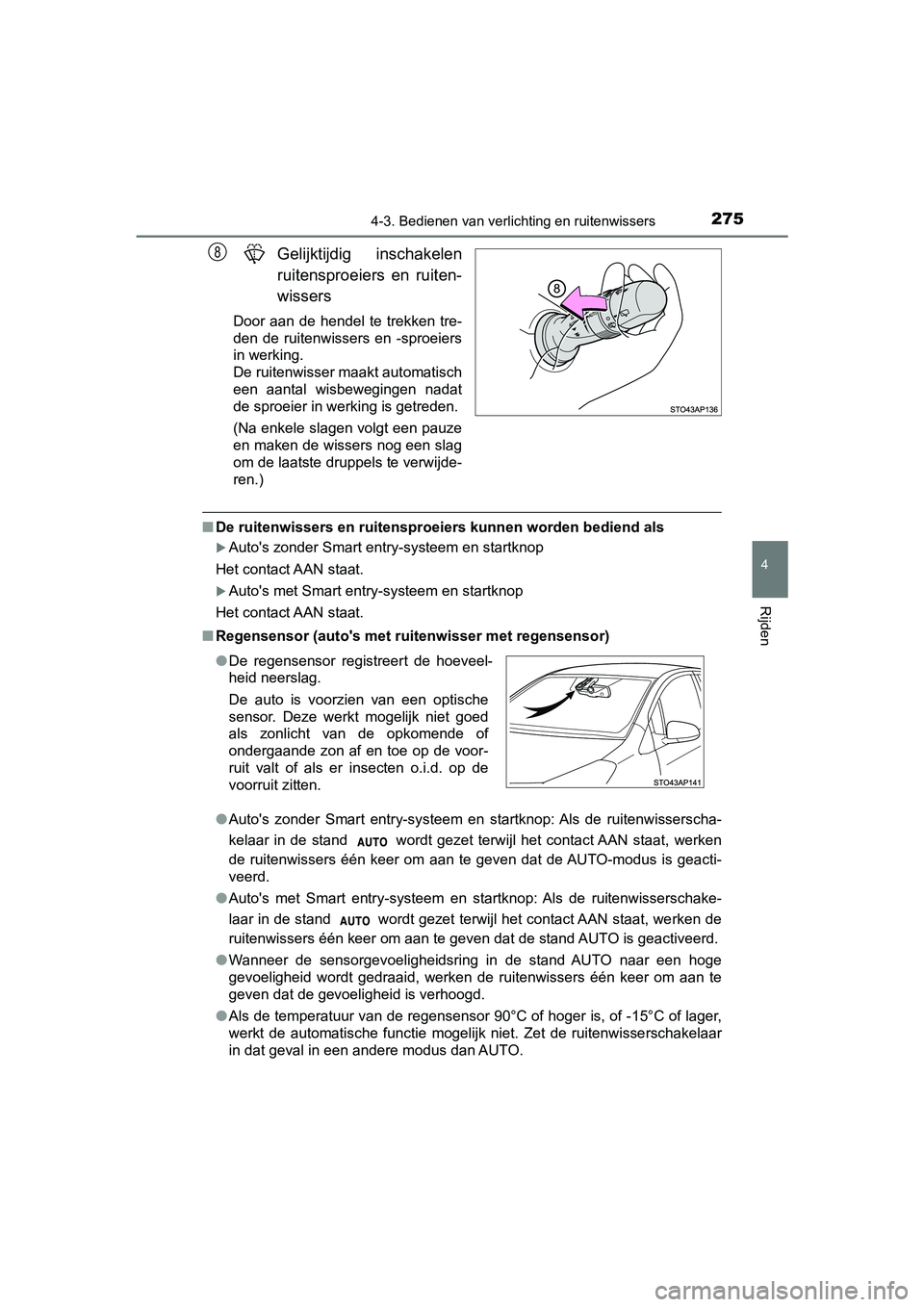

Gelijktijdig inschakelen
ruitensproeiers en ruiten-
wissers
Door aan de hendel te trekken tre-
den de ruitenwissers en -sproeiers
in werking.
De ruitenwisser maakt automatisch
een aantal wisbewegingen nadat
de sproeier in werking is getreden.
(Na enkele slagen volgt een pauze
en maken de wissers nog een slag
om de laatste druppels te verwijde-
ren.)
■De ruitenwissers en ruitensproeiers kunnen worden bediend als
Auto's zonder Smart entry-systeem en startknop
Het contact AAN staat.
Auto's met Smart entry-systeem en startknop
Het contact AAN staat.
■Regensensor (auto's met ruitenwisser met regensensor)
●Auto's zonder Smart entry-systeem en startknop: Als de ruitenwisserscha-
kelaar in de stand wordt gezet terwijl het contact AAN staat, werken
de ruitenwissers één keer om aan te geven dat de AUTO-modus is geacti-
veerd.
●Auto's met Smart entry-systeem en startknop: Als de ruitenwisserschake-
laar in de stand wordt gezet terwijl het contact AAN staat, werken de
ruitenwissers één keer om aan te geven dat de stand AUTO is geactiveerd.
●Wanneer de sensorgevoeligheidsring in de stand AUTO naar een hoge
gevoeligheid wordt gedraaid, werken de ruitenwissers één keer om aan te
geven dat de gevoeligheid is verhoogd.
●Als de temperatuur van de regensensor 90°C of hoger is, of -15°C of lager,
werkt de automatische functie mogelijk niet. Zet de ruitenwisserschakelaar
in dat geval in een andere modus dan AUTO.
8
●De regensensor registreert de hoeveel-
heid neerslag.
De auto is voorzien van een optische
sensor. Deze werkt mogelijk niet goed
als zonlicht van de opkomende of
ondergaande zon af en toe op de voor-
ruit valt of als er insecten o.i.d. op de
voorruit zitten.
YARIS_F_OM_Europe_OM52A54E.book Page 275 Friday, February 8, 2019 1:56 PM

2764-3. Bedienen van verlichting en ruitenwissers

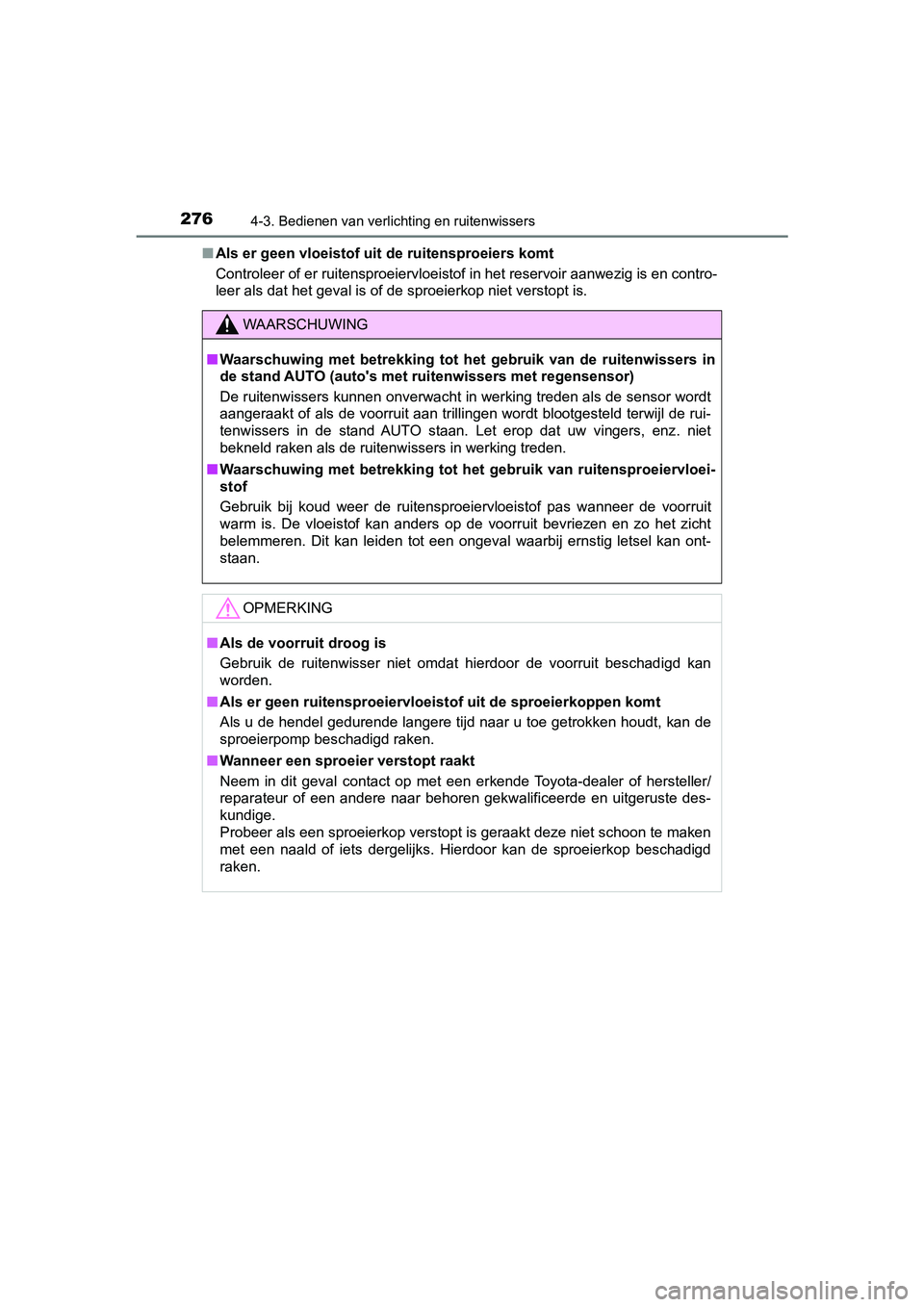

YARIS_F_OM_Europe_OM52A54E■Als er geen vloeistof uit de ruitensproeiers komt
Controleer of er ruitensproeiervloeistof in het reservoir aanwezig is en contro-
<004f00480048005500030044004f005600030047004400570003004b004800570003004a004800590044004f0003004c0056000300520049000300470048000300560053005500520048004c00480055004e0052005300030051004c004800570003005900
480055005600570052005300570003004c00560011[
WAARSCHUWING
■Waarschuwing met betrekking tot het gebruik van de ruitenwissers in
de stand AUTO (auto's met ruitenwissers met regensensor)
De ruitenwissers kunnen onverwacht in werking treden als de sensor wordt
aangeraakt of als de voorruit aan trillingen wordt blootgesteld terwijl de rui-
tenwissers in de stand AUTO staan. Let erop dat uw vingers, enz. niet
bekneld raken als de ruitenwissers in werking treden.
■Waarschuwing met betrekking tot het gebruik van ruitensproeiervloei-
stof
Gebruik bij koud weer de ruitensproeiervloeistof pas wanneer de voorruit
warm is. De vloeistof kan anders op de voorruit bevriezen en zo het zicht
belemmeren. Dit kan leiden tot een ongeval waarbij ernstig letsel kan ont-
staan.
OPMERKING
■Als de voorruit droog is
Gebruik de ruitenwisser niet omdat hierdoor de voorruit beschadigd kan
worden.
■Als er geen ruitensproeiervloeistof uit de sproeierkoppen komt
Als u de hendel gedurende langere tijd naar u toe getrokken houdt, kan de
sproeierpomp beschadigd raken.
■Wanneer een sproeier verstopt raakt
Neem in dit geval contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
Probeer als een sproeierkop verstopt is geraakt deze niet schoon te maken
met een naald of iets dergelijks. Hierdoor kan de sproeierkop beschadigd
raken.
YARIS_F_OM_Europe_OM52A54E.book Page 276 Friday, February 8, 2019 1:56 PM

2844-5. Toyota Safety Sense
YARIS_F_OM_Europe_OM52A54E

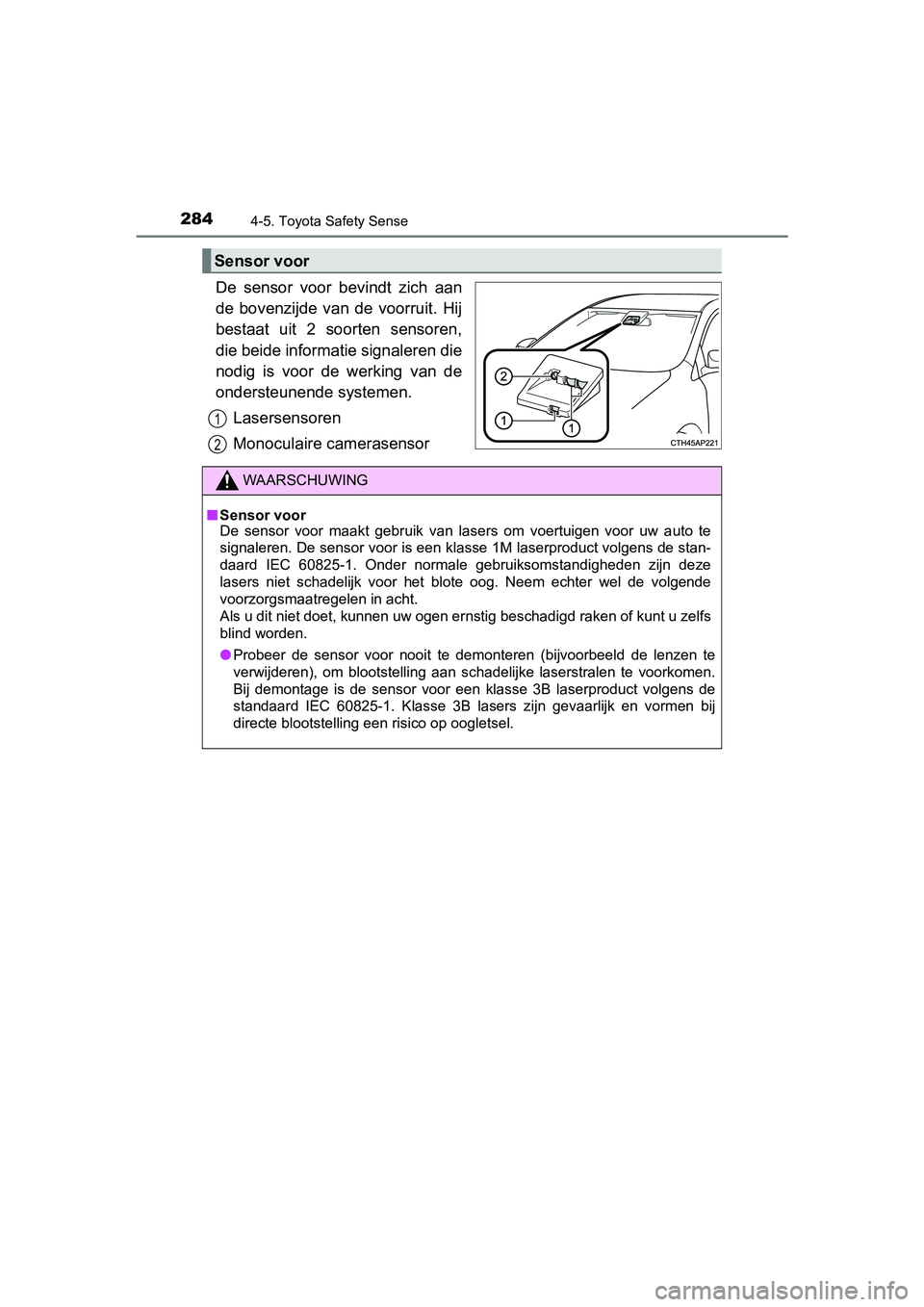

De sensor voor bevindt zich aan
de bovenzijde van de voorruit. Hij
bestaat uit 2 soorten sensoren,
die beide informatie signaleren die
nodig is voor de werking van de
ondersteunende systemen.
Lasersensoren
Monoculaire camerasensor
Sensor voor
1
2
WAARSCHUWING
■Sensor voor
De sensor voor maakt gebruik van lasers om voertuigen voor uw auto te
signaleren. De sensor voor is een klasse 1M laserproduct volgens de stan-
daard IEC 60825-1. Onder normale gebruiksomstandigheden zijn deze
lasers niet schadelijk voor het blote oog. Neem echter wel de volgende
voorzorgsmaatregelen in acht.
Als u dit niet doet, kunnen uw ogen ernstig beschadigd raken of kunt u zelfs
blind worden.
●Probeer de sensor voor nooit te demonteren (bijvoorbeeld de lenzen te
verwijderen), om blootstelling aan schadelijke laserstralen te voorkomen.
Bij demontage is de sensor voor een klasse 3B laserproduct volgens de
standaard IEC 60825-1. Klasse 3B lasers zijn gevaarlijk en vormen bij
directe blootstelling een risico op oogletsel.
YARIS_F_OM_Europe_OM52A54E.book Page 284 Friday, February 8, 2019 1:56 PM

2854-5. Toyota Safety Sense
4
Rijden
YARIS_F_OM_Europe_OM52A54E
WAARSCHUWING

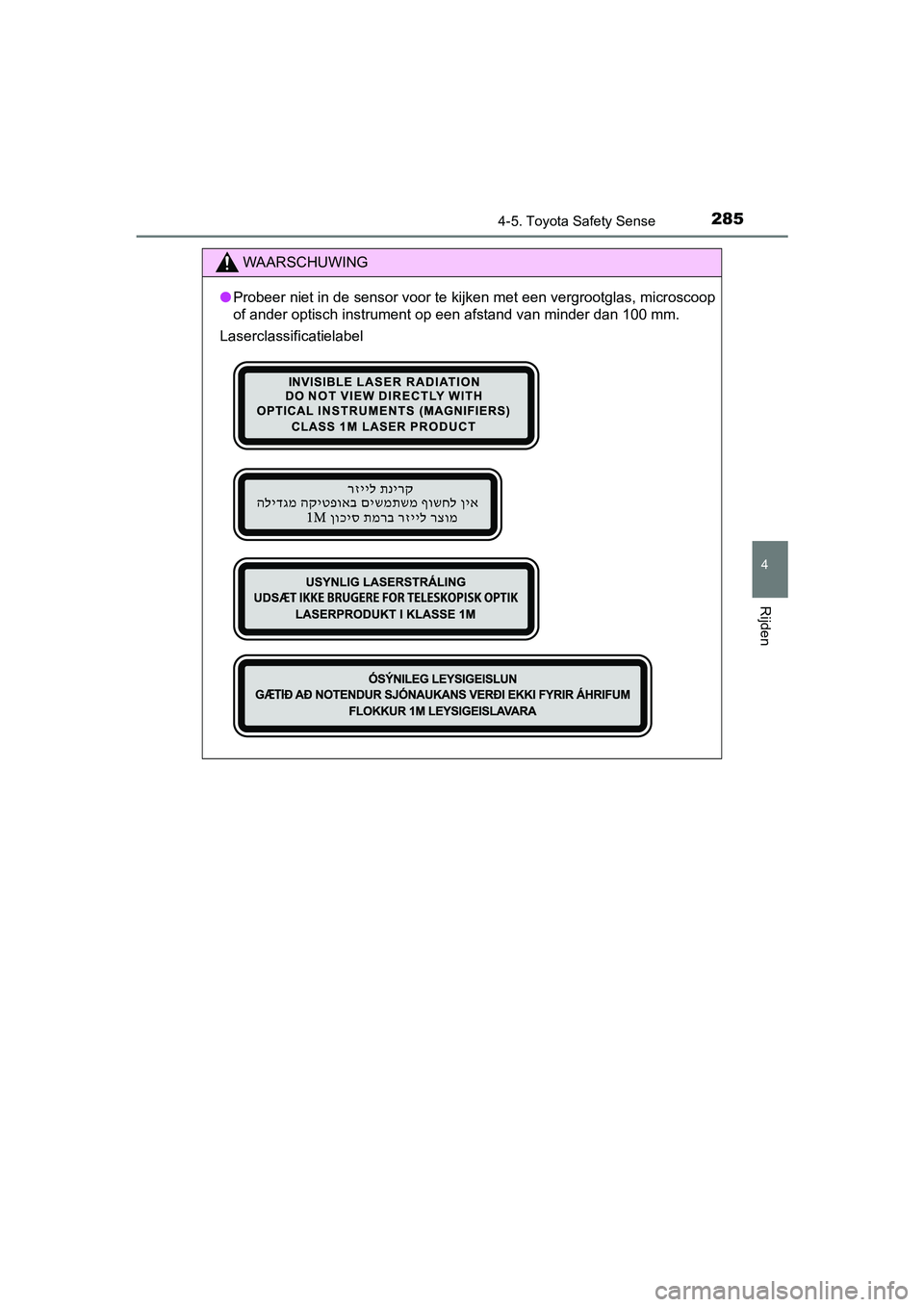

●Probeer niet in de sensor voor te kijken met een vergrootglas, microscoop
of ander optisch instrument op een afstand van minder dan 100 mm.
Laserclassificatielabel
YARIS_F_OM_Europe_OM52A54E.book Page 285 Friday, February 8, 2019 1:56 PM

2874-5. Toyota Safety Sense
4
Rijden
YARIS_F_OM_Europe_OM52A54E
WAARSCHUWING

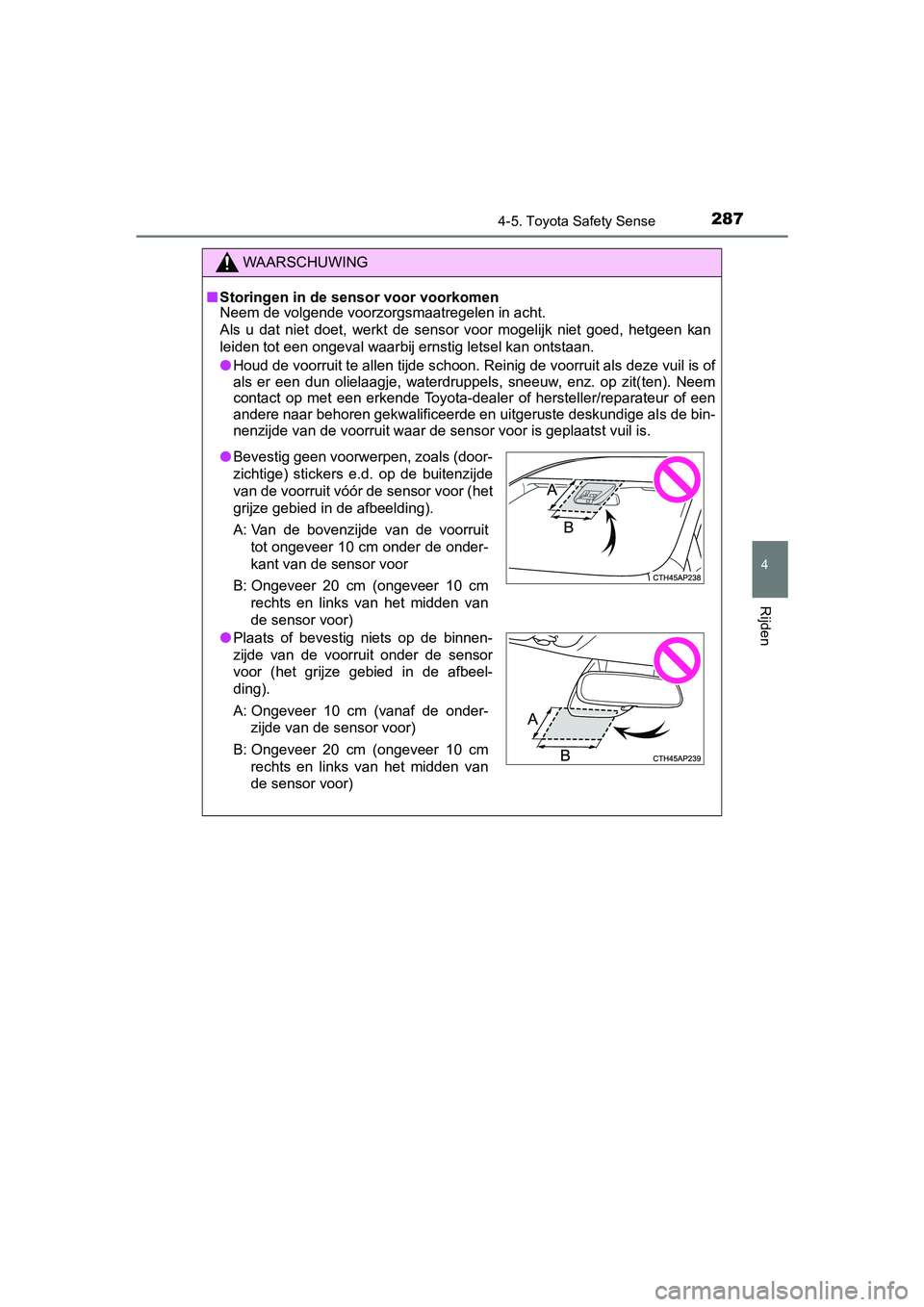

■Storingen in de sensor voor voorkomen
Neem de volgende voorzorgsmaatregelen in acht.
Als u dat niet doet, werkt de sensor voor mogelijk niet goed, hetgeen kan
leiden tot een ongeval waarbij ernstig letsel kan ontstaan.
●Houd de voorruit te allen tijde schoon. Reinig de voorruit als deze vuil is of
als er een dun olielaagje, waterdruppels, sneeuw, enz. op zit(ten). Neem
contact op met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige als de bin-
nenzijde van de voorruit waar de sensor voor is geplaatst vuil is.
●Bevestig geen voorwerpen, zoals (door-
zichtige) stickers e.d. op de buitenzijde
van de voorruit vóór de sensor voor (het
grijze gebied in de afbeelding).
A: Van de bovenzijde van de voorruit
tot ongeveer 10 cm onder de onder-
kant van de sensor voor
B: Ongeveer 20 cm (ongeveer 10 cm
rechts en links van het midden van
de sensor voor)
●Plaats of bevestig niets op de binnen-
zijde van de voorruit onder de sensor
voor (het grijze gebied in de afbeel-
ding).
A: Ongeveer 10 cm (vanaf de onder-
zijde van de sensor voor)
B: Ongeveer 20 cm (ongeveer 10 cm
rechts en links van het midden van
de sensor voor)
YARIS_F_OM_Europe_OM52A54E.book Page 287 Friday, February 8, 2019 1:56 PM

2884-5. Toyota Safety Sense
YARIS_F_OM_Europe_OM52A54E
WAARSCHUWING
●Als er een groot verschil bestaat tussen de temperatuur in de auto en de
buitentemperatuur, bijvoorbeeld in de winter, is de kans groot dat de voor-
ruit beslaat. Als de voorruit vóór de sensor voor is beslagen of wanneer er
condens of ijs op de voorruit zit, gaat het waarschuwingslampje PCS
mogelijk branden en wordt het systeem mogelijk tijdelijk uitgeschakeld.
Gebruik in zo'n geval de voorruitontwaseming om de voorruit te ontwase-
men, enz. (→Blz. 442, 452)
●Als er waterdruppels op de voorruit vóór de sensor voor zitten, gebruik
dan de ruitenwissers voor om deze te verwijderen.
Als de waterdruppels niet goed worden verwijderd, neemt de werking van
de sensor voor mogelijk af.
●Vervang het ruitenwisserrubber of het ruitenwisserblad als waterdruppels
niet goed kunnen worden verwijderd van het gedeelte van de voorruit vóór
de sensor voor met de ruitenwissers voor.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige
indien de ruitenwisserrubbers of ruitenwisserbladen moeten worden ver-
vangen.
●Plak geen ruitfolie op de voorruit.
●Vervang de voorruit als deze beschadigd is of als er een barst in zit.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige
indien de voorruit moet worden vervangen.
●Plaats geen antenne vóór de sensor voor.
●Zorg ervoor dat de sensor voor niet nat wordt.
●Voorkom dat er fel licht op de sensor voor schijnt.
●Zorg ervoor dat de sensor voor niet vuil wordt of beschadigd raakt.
Zorg er bij het reinigen van de binnenzijde van de voorruit voor dat er geen
glasreiniger op de lens terechtkomt. Raak de lens ook niet aan.
Neem, als de lens vuil of beschadigd is, contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
YARIS_F_OM_Europe_OM52A54E.book Page 288 Friday, February 8, 2019 1:56 PM

2894-5. Toyota Safety Sense
4
Rijden
YARIS_F_OM_Europe_OM52A54E
WAARSCHUWING

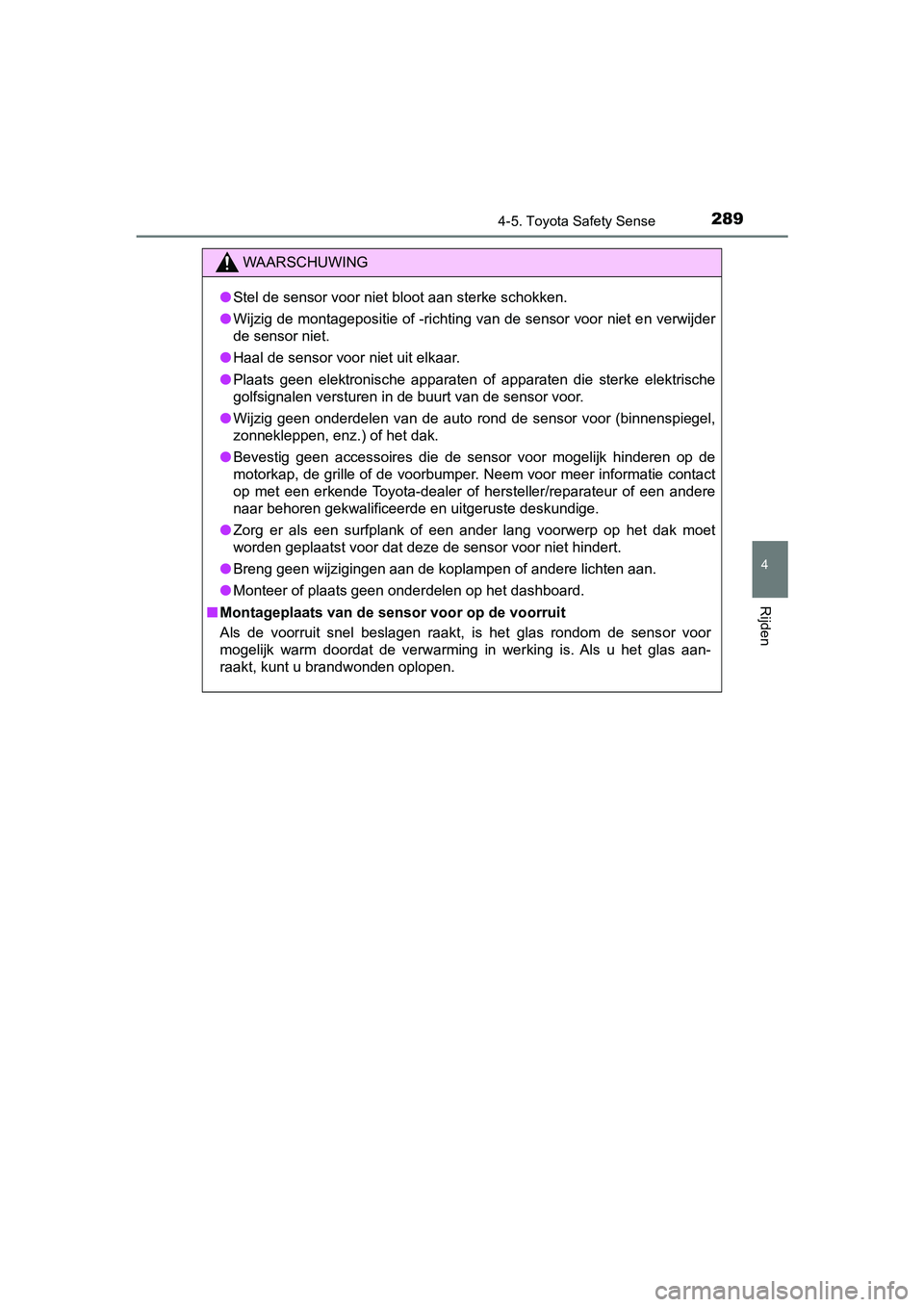

●Stel de sensor voor niet bloot aan sterke schokken.
●Wijzig de montagepositie of -richting van de sensor voor niet en verwijder
de sensor niet.
●Haal de sensor voor niet uit elkaar.
●Plaats geen elektronische apparaten of apparaten die sterke elektrische
golfsignalen versturen in de buurt van de sensor voor.
●Wijzig geen onderdelen van de auto rond de sensor voor (binnenspiegel,
zonnekleppen, enz.) of het dak.
●Bevestig geen accessoires die de sensor voor mogelijk hinderen op de
motorkap, de grille of de voorbumper. Neem voor meer informatie contact
op met een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
●Zorg er als een surfplank of een ander lang voorwerp op het dak moet
worden geplaatst voor dat deze de sensor voor niet hindert.
●Breng geen wijzigingen aan de koplampen of andere lichten aan.
●Monteer of plaats geen onderdelen op het dashboard.
■Montageplaats van de sensor voor op de voorruit
Als de voorruit snel beslagen raakt, is het glas rondom de sensor voor
mogelijk warm doordat de verwarming in werking is. Als u het glas aan-
raakt, kunt u brandwonden oplopen.
YARIS_F_OM_Europe_OM52A54E.book Page 289 Friday, February 8, 2019 1:56 PM

2904-5. Toyota Safety Sense
YARIS_F_OM_Europe_OM52A54E

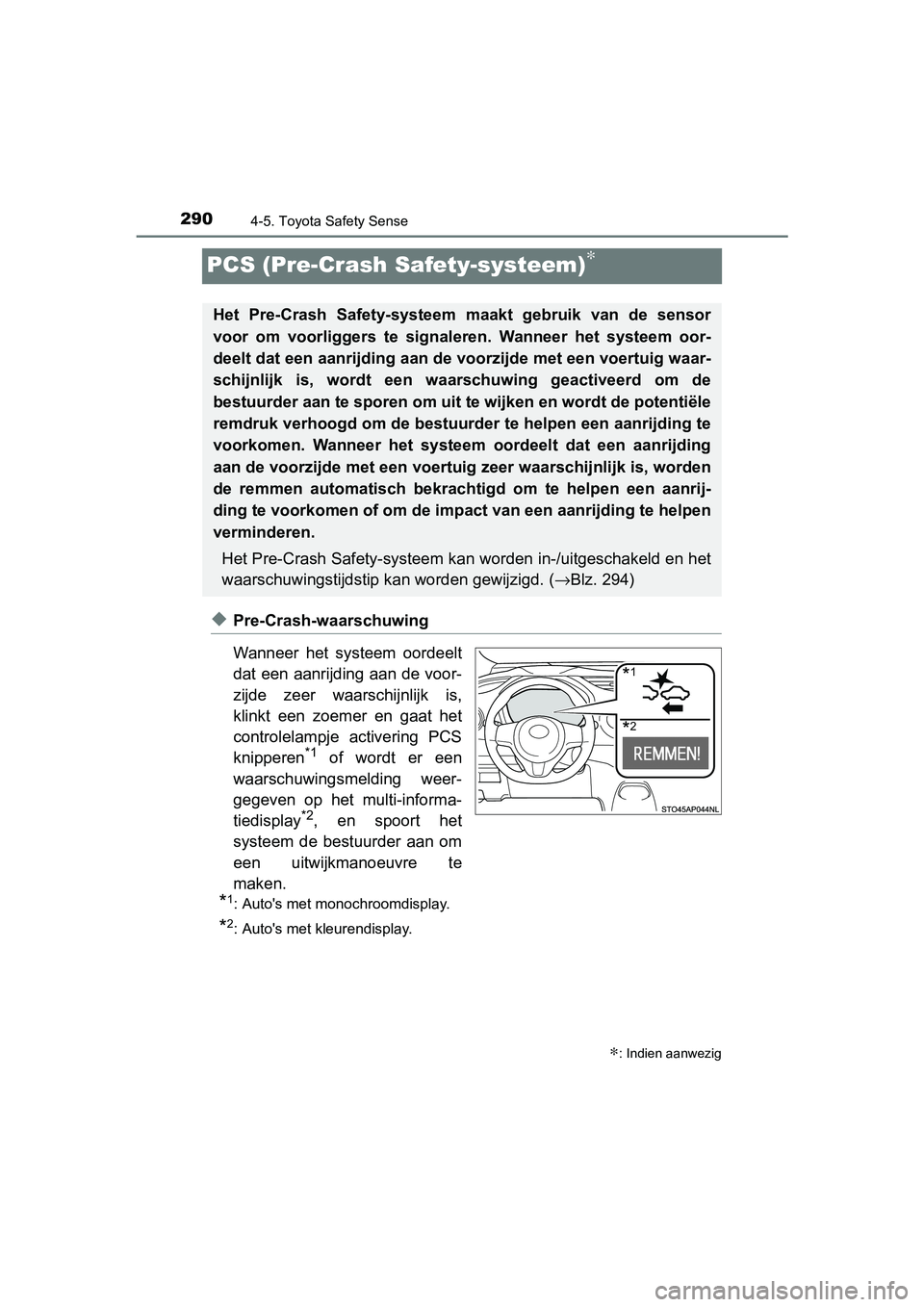

PCS (Pre-Crash Safety-systeem)∗
◆Pre-Crash-waarschuwing
Wanneer het systeem oordeelt
dat een aanrijding aan de voor-
zijde zeer waarschijnlijk is,
klinkt een zoemer en gaat het
controlelampje activering PCS
knipperen
*1 of wordt er een
waarschuwingsmelding weer-
gegeven op het multi-informa-
tiedisplay
*2, en spoort het
systeem de bestuurder aan om
een uitwijkmanoeuvre te
maken.
*1: Auto's met monochroomdisplay.
*2: Auto's met kleurendisplay.
∗: Indien aanwezig
Het Pre-Crash Safety-systeem maakt gebruik van de sensor
voor om voorliggers te signaleren. Wanneer het systeem oor-
deelt dat een aanrijding aan de voorzijde met een voertuig waar-
schijnlijk is, wordt een waarschuwing geactiveerd om de
bestuurder aan te sporen om uit te wijken en wordt de potentiële
remdruk verhoogd om de bestuurder te helpen een aanrijding te
voorkomen. Wanneer het systeem oordeelt dat een aanrijding
aan de voorzijde met een voertuig zeer waarschijnlijk is, worden
de remmen automatisch bekrachtigd om te helpen een aanrij-
ding te voorkomen of om de impact van een aanrijding te helpen
verminderen.
Het Pre-Crash Safety-systeem kan worden in-/uitgeschakeld en het
waarschuwingstijdstip kan worden gewijzigd. (→Blz. 294)
*1
*2
YARIS_F_OM_Europe_OM52A54E.book Page 290 Friday, February 8, 2019 1:56 PM

3014-5. Toyota Safety Sense
4
Rijden

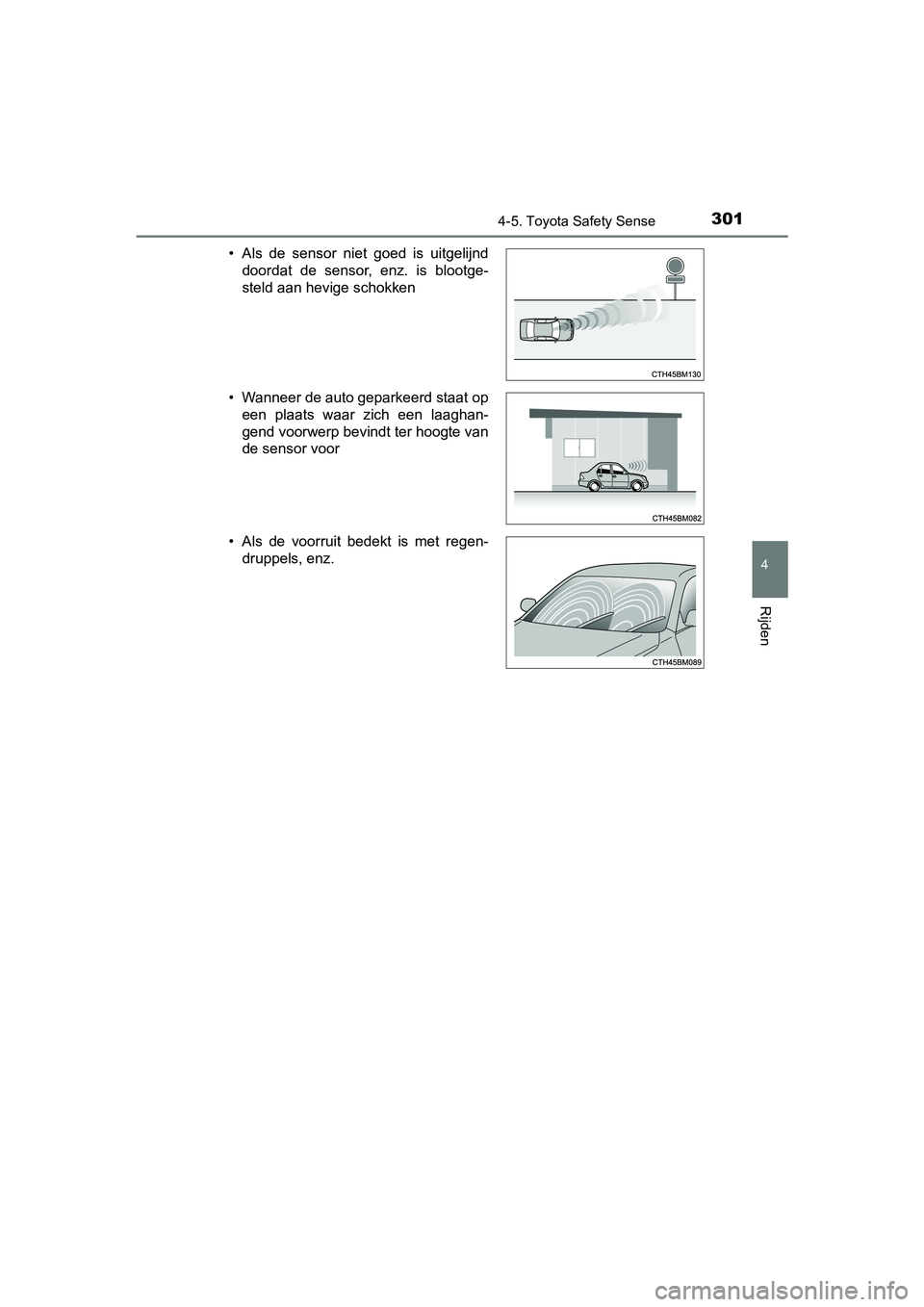

YARIS_F_OM_Europe_OM52A54E• Als de sensor niet goed is uitgelijnd
doordat de sensor, enz. is blootge-
steld aan hevige schokken
• Wanneer de auto geparkeerd staat op
een plaats waar zich een laaghan-
gend voorwerp bevindt ter hoogte van
de sensor voor
• Als de voorruit bedekt is met regen-
druppels, enz.
YARIS_F_OM_Europe_OM52A54E.book Page 301 Friday, February 8, 2019 1:56 PM

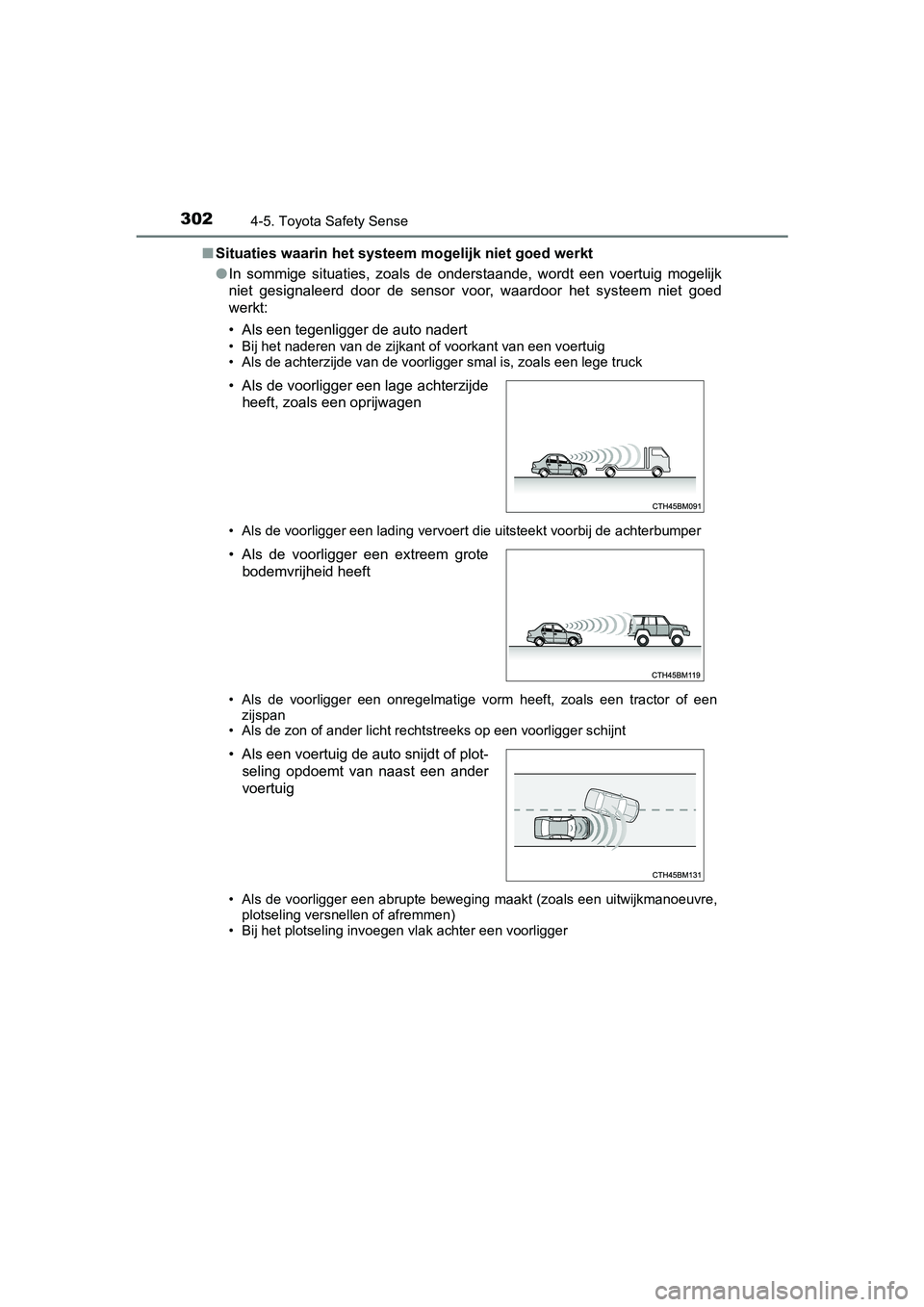

3024-5. Toyota Safety Sense
YARIS_F_OM_Europe_OM52A54E■Situaties waarin het systeem mogelijk niet goed werkt
●In sommige situaties, zoals de onderstaande, wordt een voertuig mogelijk
niet gesignaleerd door de sensor voor, waardoor het systeem niet goed
werkt:
• Als een tegenligger de auto nadert
• Bij het naderen van de zijkant of voorkant van een voertuig
• Als de achterzijde van de voorligger smal is, zoals een lege truck
• Als de voorligger een lading vervoert die uitsteekt voorbij de achterbumper
• Als de voorligger een onregelmatige vorm heeft, zoals een tractor of een
zijspan
• Als de zon of ander licht rechtstreeks op een voorligger schijnt
• Als de voorligger een abrupte beweging maakt (zoals een uitwijkmanoeuvre,
plotseling versnellen of afremmen)
• Bij het plotseling invoegen vlak achter een voorligger
• Als de voorligger een lage achterzijde
heeft, zoals een oprijwagen
• Als de voorligger een extreem grote
bodemvrijheid heeft
• Als een voertuig de auto snijdt of plot-
seling opdoemt van naast een ander
voertuig
YARIS_F_OM_Europe_OM52A54E.book Page 302 Friday, February 8, 2019 1:56 PM
