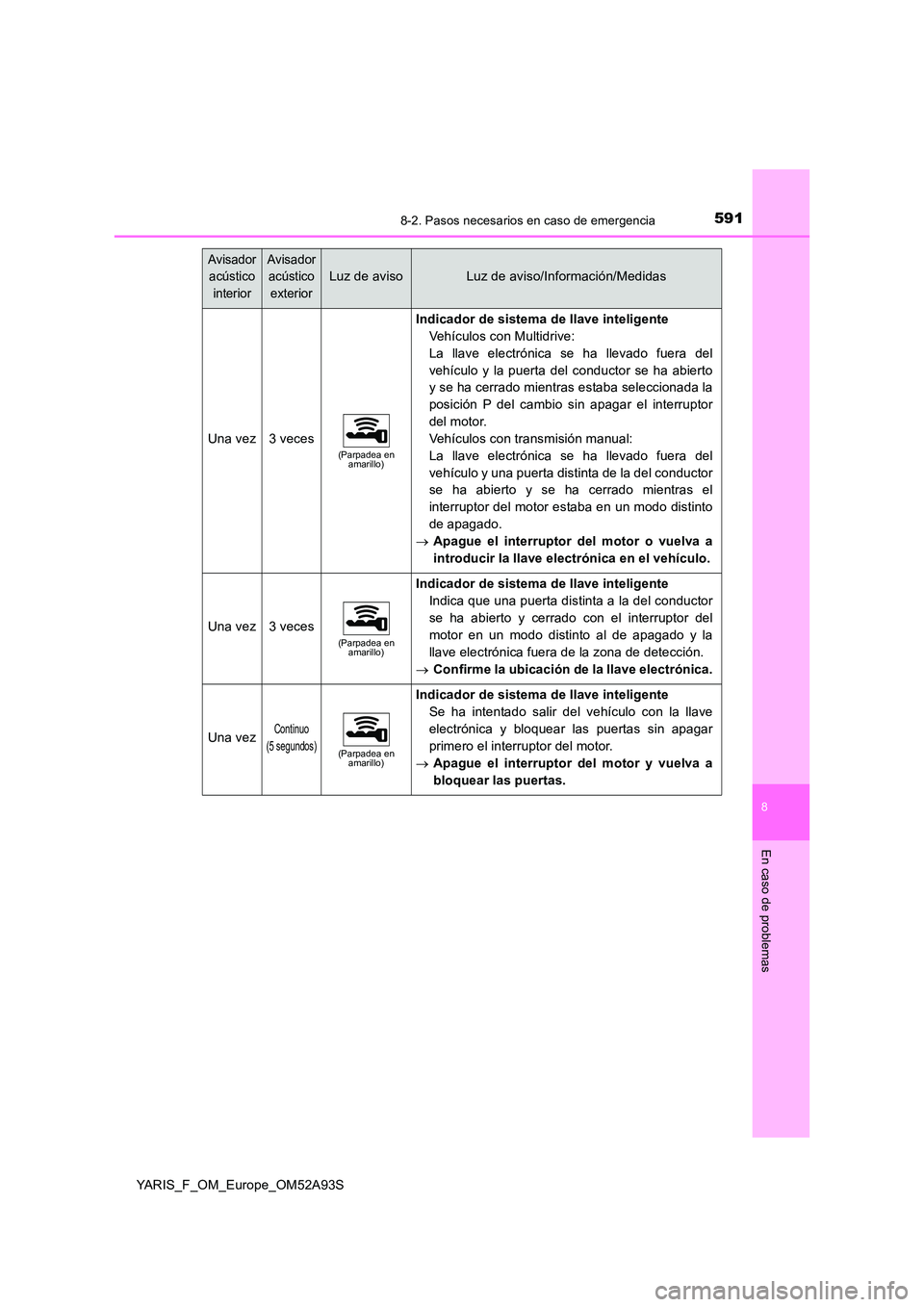

Page 591 of 696

5918-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_F_OM_Europe_OM52A93S
Una vez3 veces(Parpadea en amarillo)
Indicador de sistema de llave inteligente
Vehículos con Multidrive:
La llave electrónica se ha llevado fuera del
vehículo y la puerta del conductor se ha abierto
y se ha cerrado mientras estaba seleccionada la
posición P del cambio sin apagar el interruptor
del motor.
Vehículos con transmisión manual:
La llave electrónica se ha llevado fuera del
vehículo y una puerta distinta de la del conductor
se ha abierto y se ha cerrado mientras el
interruptor del motor estaba en un modo distinto
de apagado.
Apague el interruptor del motor o vuelva a
introducir la llave electrónica en el vehículo.
Una vez3 veces(Parpadea en amarillo)
Indicador de sistema de llave inteligente
Indica que una puerta distinta a la del conductor
se ha abierto y cerrado con el interruptor del
motor en un modo distinto al de apagado y la
llave electrónica fuera de la zona de detección.
Confirme la ubicación de la llave electrónica.
Una vezContinuo
(5 segundos)(Parpadea en amarillo)
Indicador de sistema de llave inteligente
Se ha intentado salir del vehículo con la llave
electrónica y bloquear las puertas sin apagar
primero el interruptor del motor.
Apague el interruptor del motor y vuelva a
bloquear las puertas.
Avisador
acústico
interior
Avisador
acústico
exterior
Luz de avisoLuz de aviso/Información/Medidas

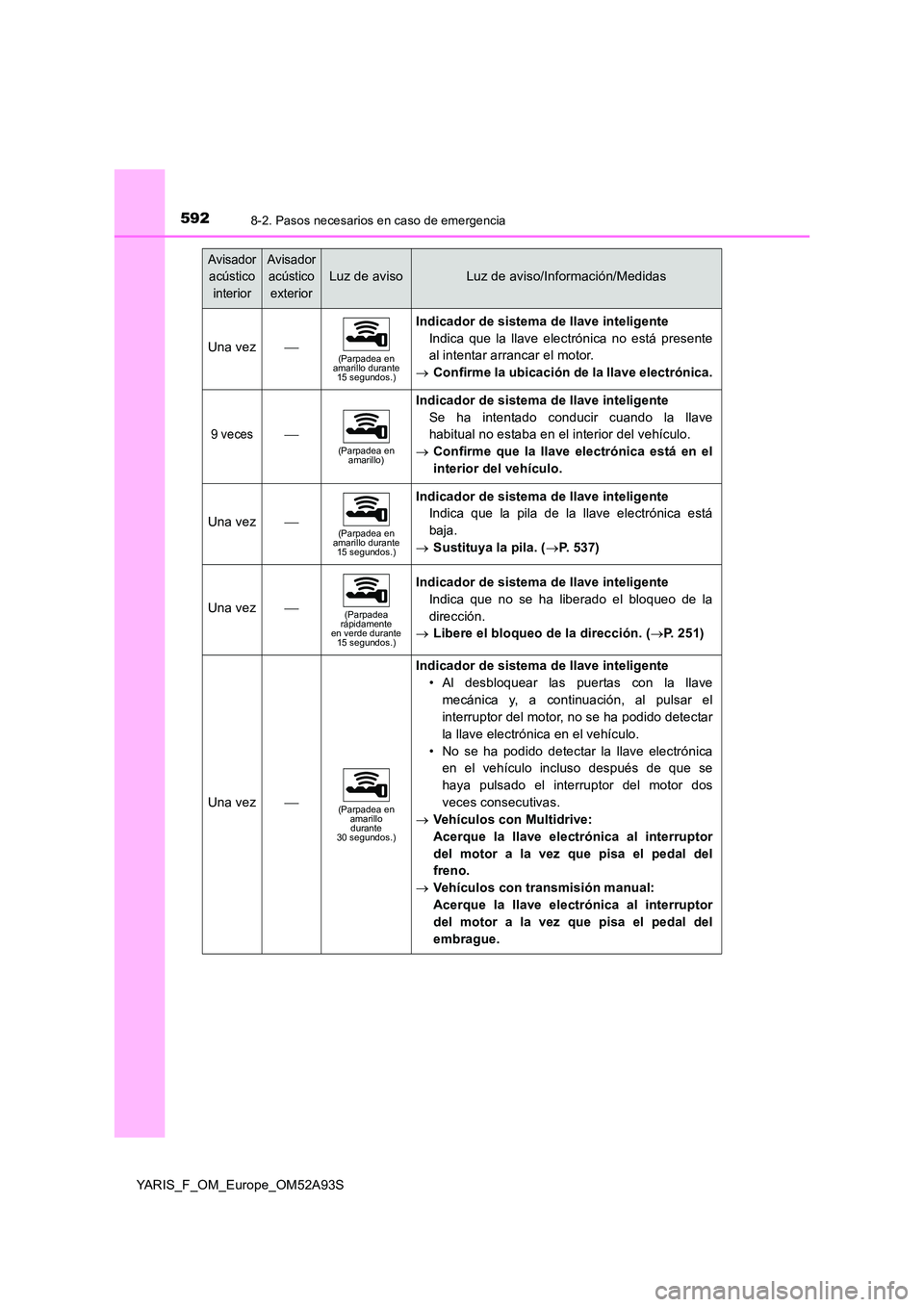

Page 592 of 696

5928-2. Pasos necesarios en caso de emergencia
YARIS_F_OM_Europe_OM52A93S
Una vez(Parpadea en amarillo durante 15 segundos.)
Indicador de sistema de llave inteligente
Indica que la llave electrónica no está presente
al intentar arrancar el motor.
Confirme la ubicación de la llave electrónica.
9 veces(Parpadea en amarillo)
Indicador de sistema de llave inteligente
Se ha intentado conducir cuando la llave
habitual no estaba en el interior del vehículo.
Confirme que la llave electrónica está en el
interior del vehículo.
Una vez(Parpadea en amarillo durante 15 segundos.)
Indicador de sistema de llave inteligente
Indica que la pila de la llave electrónica está
baja.
Sustituya la pila. (P. 5 3 7 )
Una vez(Parpadea rápidamente en verde durante 15 segundos.)
Indicador de sistema de llave inteligente
Indica que no se ha liberado el bloqueo de la
dirección.
Libere el bloqueo de la dirección. (P. 251)
Una vez(Parpadea en amarillo durante 30 segundos.)
Indicador de sistema de llave inteligente
• Al desbloquear las puertas con la llave
mecánica y, a continuación, al pulsar el
interruptor del motor, no se ha podido detectar
la llave electrónica en el vehículo.
• No se ha podido detectar la llave electrónica
en el vehículo incluso después de que se
haya pulsado el interruptor del motor dos
veces consecutivas.
Vehículos con Multidrive:
Acerque la llave electrónica al interruptor
del motor a la vez que pisa el pedal del
freno.
Vehículos con transmisión manual:
Acerque la llave electrónica al interruptor
del motor a la vez que pisa el pedal del
embrague.
Avisador
acústico
interior
Avisador
acústico
exterior
Luz de avisoLuz de aviso/Información/Medidas
Page 593 of 696

5938-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_F_OM_Europe_OM52A93S

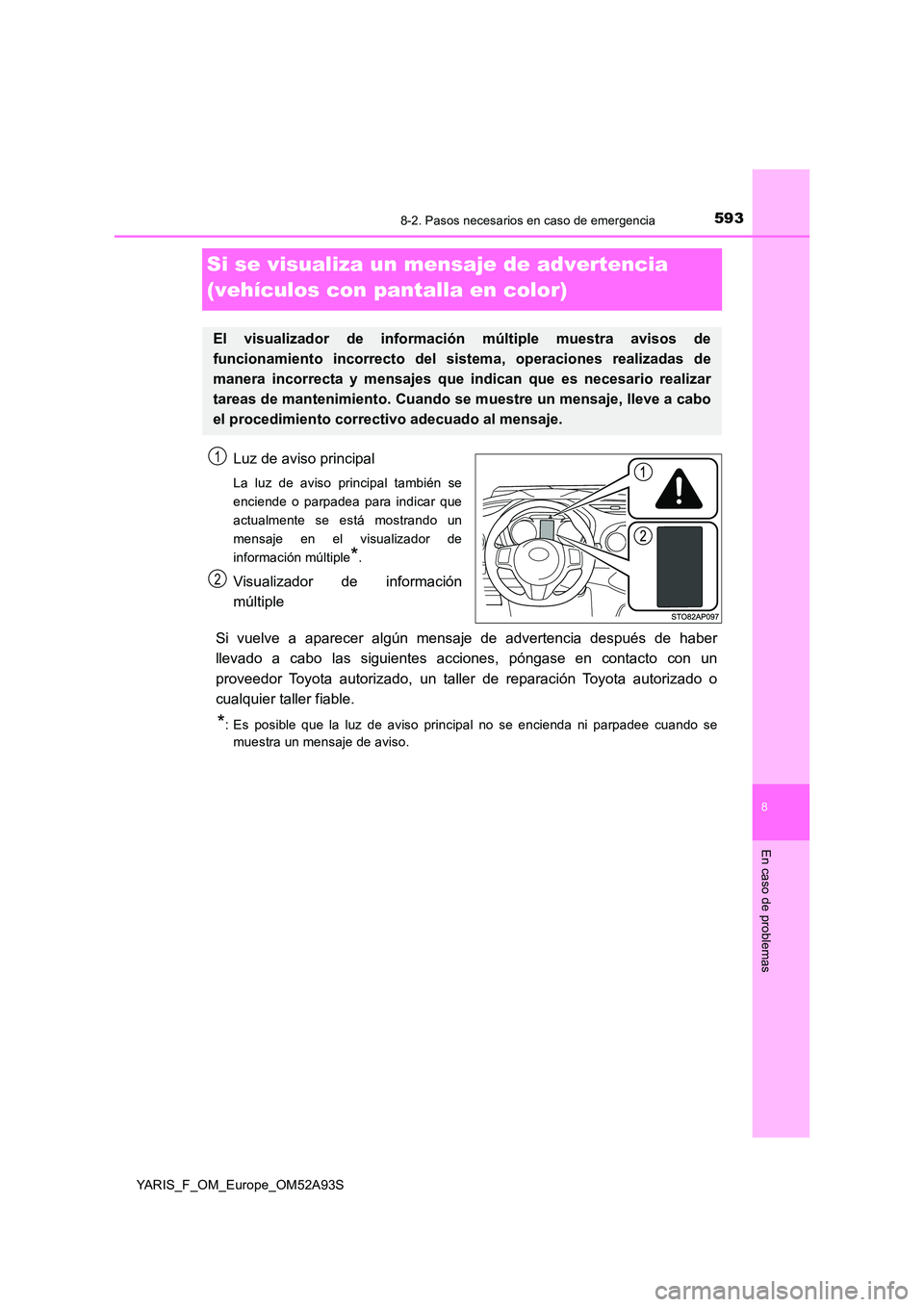

Si se visualiza un mensaje de advertencia
(vehículos con pantalla en color)
Luz de aviso principal
La luz de aviso principal también se
enciende o parpadea para indicar que
actualmente se está mostrando un
mensaje en el visualizador de
información múltiple*.
Visualizador de información
múltiple
Si vuelve a aparecer algún mensaje de advertencia después de haber
llevado a cabo las siguientes acciones, póngase en contacto con un
proveedor Toyota autorizado, un talle r de reparación Toyota autorizado o
cualquier taller fiable.
*: Es posible que la luz de aviso principal no se encienda ni parpadee cuando se
muestra un mensaje de aviso.
El visualizador de información múltiple muestra avisos de
funcionamiento incorrecto del sistema, operaciones realizadas de
manera incorrecta y mensajes que indican que es necesario realizar
tareas de mantenimiento. Cuando se muestre un mensaje, lleve a cabo
el procedimiento correct ivo adecuado al mensaje.
1
2

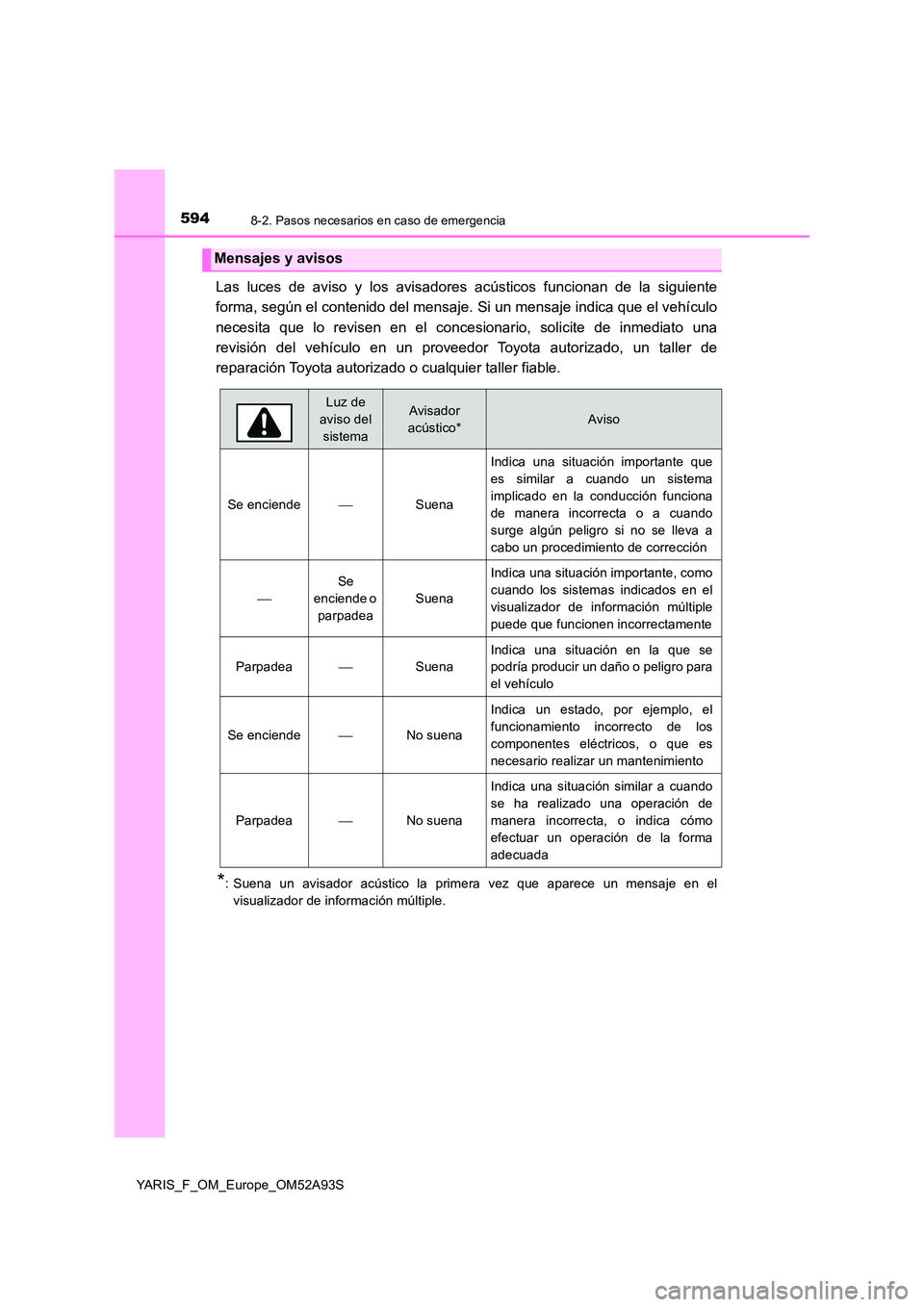

Page 594 of 696

5948-2. Pasos necesarios en caso de emergencia
YARIS_F_OM_Europe_OM52A93S
Las luces de aviso y los avisadores acústicos funcionan de la siguiente
forma, según el contenido del mensaje. Si un mensaje indica que el vehículo
necesita que lo revisen en el concesionario, solicite de inmediato una
revisión del vehículo en un proveedor Toyota autorizado, un taller de
reparación Toyota autorizado o cualquier taller fiable.
*: Suena un avisador acústico la primera vez que aparece un mensaje en el
visualizador de información múltiple.
Mensajes y avisos
Luz de
aviso del
sistema
Avisador
acústico*Aviso
Se enciende Suena
Indica una situación importante que
es similar a cuando un sistema
implicado en la conducción funciona
de manera incorrecta o a cuando
surge algún peligro si no se lleva a
cabo un procedimiento de corrección
Se
enciende o
parpadea
Suena
Indica una situación importante, como
cuando los sistemas indicados en el
visualizador de información múltiple
puede que funcionen incorrectamente
ParpadeaSuena
Indica una situación en la que se
podría producir un daño o peligro para
el vehículo
Se enciendeNo suena
Indica un estado, por ejemplo, el
funcionamiento incorrecto de los
componentes eléctricos, o que es
necesario realizar un mantenimiento
ParpadeaNo suena
Indica una situación similar a cuando
se ha realizado una operación de
manera incorrecta, o indica cómo
efectuar un operación de la forma
adecuada

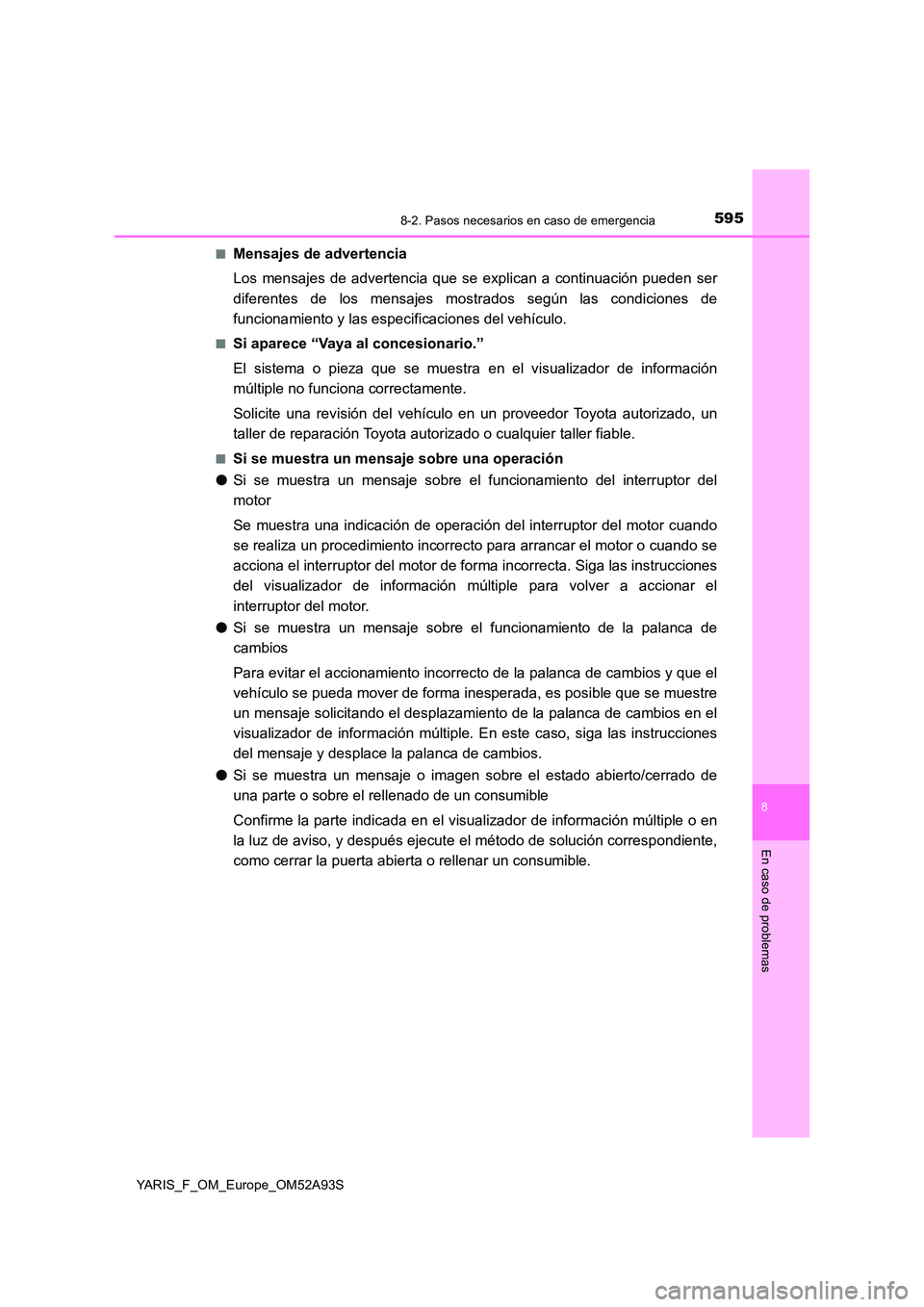

Page 595 of 696

5958-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_F_OM_Europe_OM52A93S
■Mensajes de advertencia
Los mensajes de advertencia que se explican a continuación pueden ser
diferentes de los mensajes mostrados según las condiciones de
funcionamiento y las especificaciones del vehículo.
■Si aparece “Vaya al concesionario.”
El sistema o pieza que se muestra en el visualizador de información
múltiple no funciona correctamente.
Solicite una revisión del vehículo en un proveedor Toyota autorizado, un
taller de reparación Toyota autor izado o cualquier taller fiable.
■Si se muestra un mensaje sobre una operación
● Si se muestra un mensaje sobre el funcionamiento del interruptor del
motor
Se muestra una indicación de operación del interruptor del motor cuando
se realiza un procedimiento incorrecto para arrancar el motor o cuando se
acciona el interruptor del motor de forma incorrecta. Siga las instrucciones
del visualizador de información múltiple para volver a accionar el
interruptor del motor.
● Si se muestra un mensaje sobre el funcionamiento de la palanca de
cambios
Para evitar el accionamiento incorrecto de la palanca de cambios y que el
vehículo se pueda mover de forma inesperada, es posible que se muestre
un mensaje solicitando el desplazamiento de la palanca de cambios en el
visualizador de información múltiple. En este caso, siga las instrucciones
del mensaje y desplace la palanca de cambios.
● Si se muestra un mensaje o imagen sobre el estado abierto/cerrado de
una parte o sobre el rellenado de un consumible
Confirme la parte indicada en el visualizador de información múltiple o en
la luz de aviso, y después ejecute el método de solución correspondiente,
como cerrar la puerta abierta o rellenar un consumible.
Page 596 of 696

5968-2. Pasos necesarios en caso de emergencia
YARIS_F_OM_Europe_OM52A93S

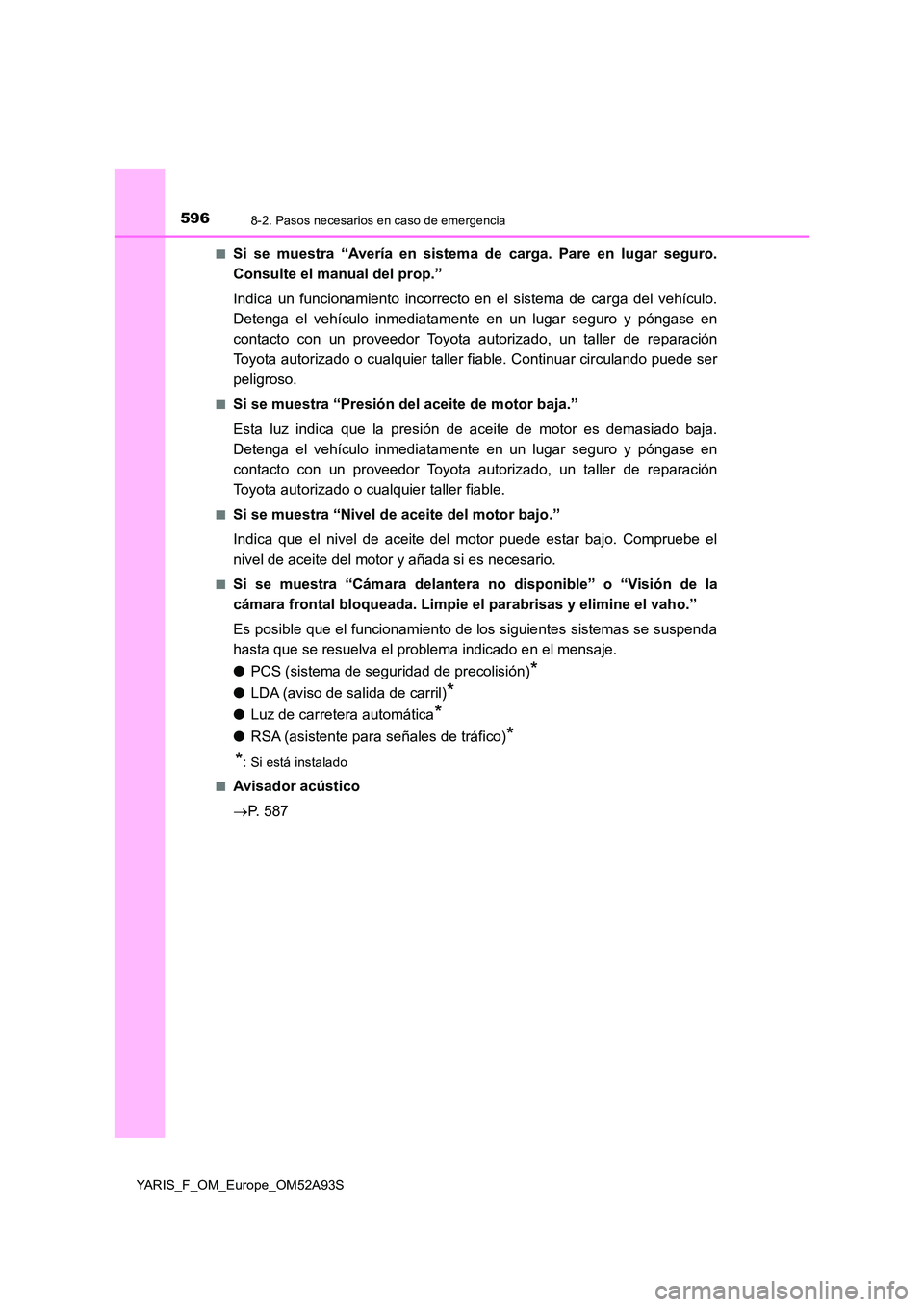

■Si se muestra “Avería en sistema de carga. Pare en lugar seguro.
Consulte el manual del prop.”
Indica un funcionamiento incorrecto en el sistema de carga del vehículo.
Detenga el vehículo inmediatamente en un lugar seguro y póngase en
contacto con un proveedor Toyota autorizado, un taller de reparación
Toyota autorizado o cualquier taller fiable. Continuar circulando puede ser
peligroso.
■Si se muestra “Presión del aceite de motor baja.”
Esta luz indica que la presión de aceite de motor es demasiado baja.
Detenga el vehículo inmediatamente en un lugar seguro y póngase en
contacto con un proveedor Toyota autorizado, un taller de reparación
Toyota autorizado o cualquier taller fiable.
■Si se muestra “Nivel de aceite del motor bajo.”
Indica que el nivel de aceite del motor puede estar bajo. Compruebe el
nivel de aceite del motor y añada si es necesario.
■Si se muestra “Cámara delantera no disponible” o “Visión de la
cámara frontal bloqueada. Limpie el parabrisas y elimine el vaho.”
Es posible que el funcionamiento de los siguientes sistemas se suspenda
hasta que se resuelva el problema indicado en el mensaje.
● PCS (sistema de seguridad de precolisión)*
●LDA (aviso de salida de carril)*
●Luz de carretera automática*
●RSA (asistente para señales de tráfico)*
*: Si está instalado
■Avisador acústico
P. 587
Page 597 of 696

5978-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_F_OM_Europe_OM52A93S

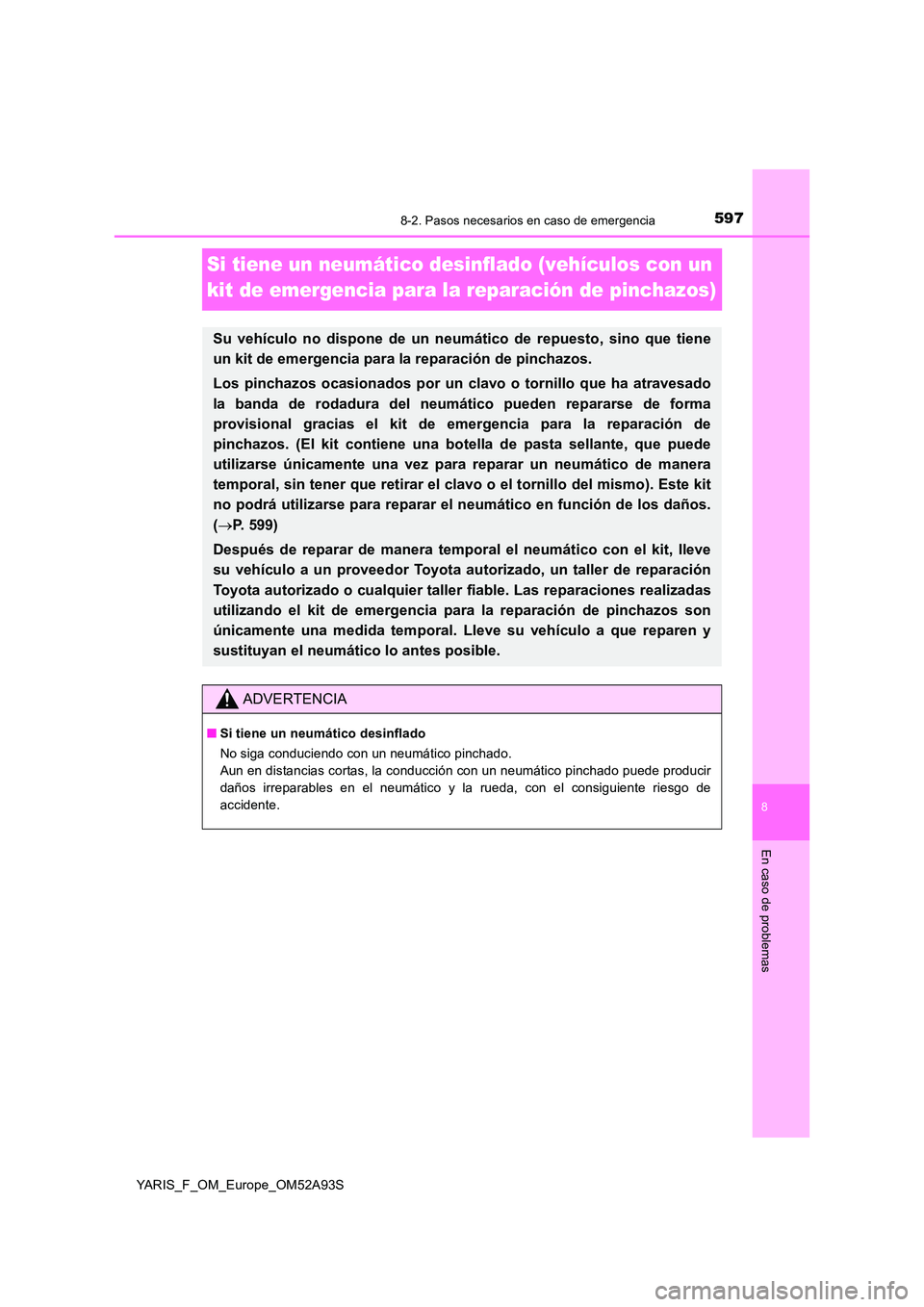

Si tiene un neumático desinflado (vehículos con un
kit de emergencia para la reparación de pinchazos)
Su vehículo no dispone de un neumático de repuesto, sino que tiene
un kit de emergencia para la reparación de pinchazos.
Los pinchazos ocasionados por un clavo o tornillo que ha atravesado
la banda de rodadura del neumático pueden repararse de forma
provisional gracias el kit de emergencia para la reparación de
pinchazos. (El kit contiene una bo tella de pasta sellante, que puede
utilizarse únicamente una vez para reparar un neumático de manera
temporal, sin tener que retirar el clavo o el tornillo del mismo). Este kit
no podrá utilizarse para reparar el neumático en función de los daños.
( P. 599)
Después de reparar de manera temporal el neumático con el kit, lleve
su vehículo a un proveedor Toyota au torizado, un taller de reparación
Toyota autorizado o cualquier taller fiable. Las reparaciones realizadas
utilizando el kit de emergencia para la reparación de pinchazos son
únicamente una medida temporal. Lleve su vehículo a que reparen y
sustituyan el neumático lo antes posible.
ADVERTENCIA
■ Si tiene un neumático desinflado
No siga conduciendo con un neumático pinchado.
Aun en distancias cortas, la conducción con un neumático pinchado puede producir
daños irreparables en el neumático y la rueda, con el consiguiente riesgo de
accidente.
Page 598 of 696

5988-2. Pasos necesarios en caso de emergencia
YARIS_F_OM_Europe_OM52A93S

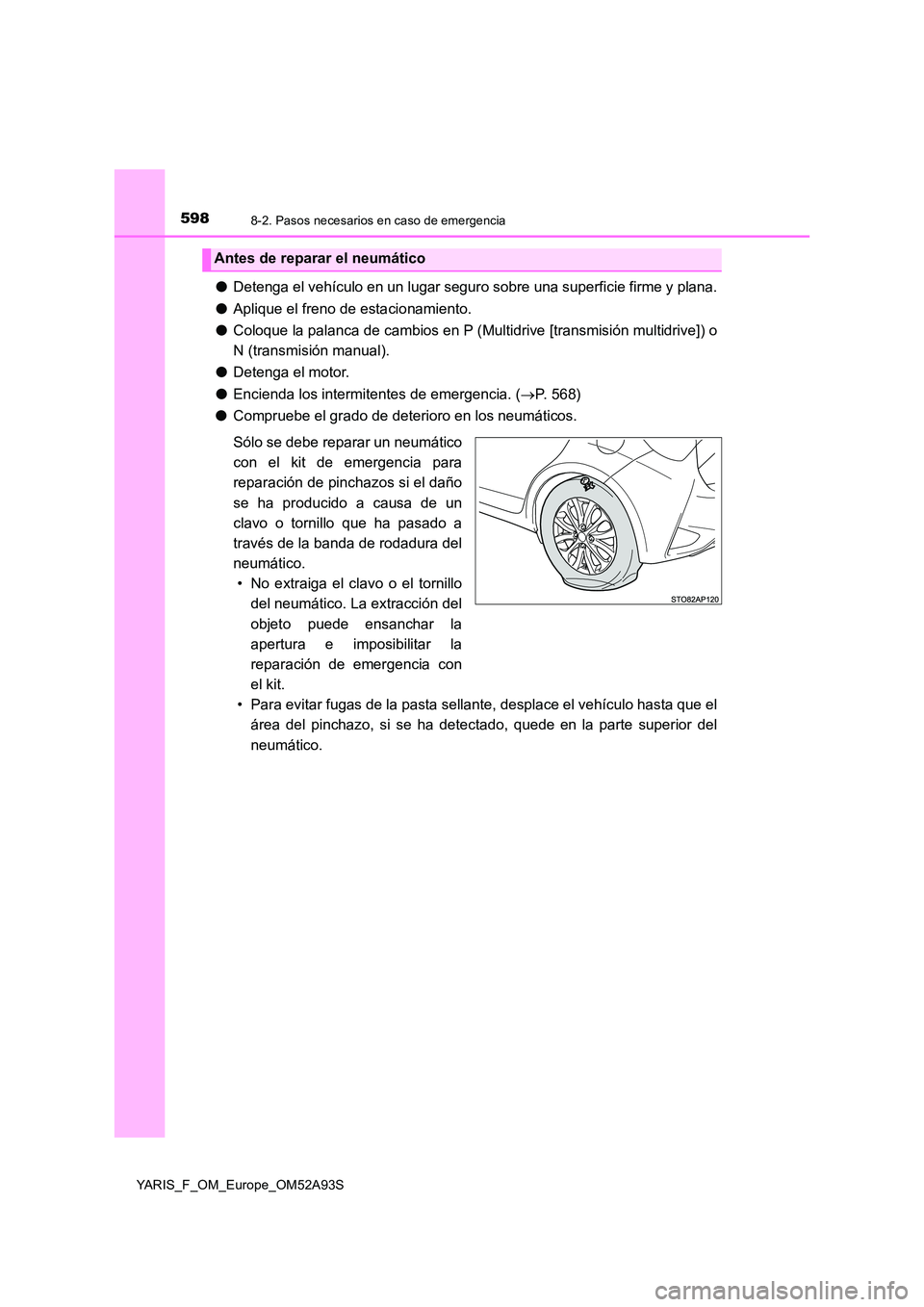

●Detenga el vehículo en un lugar seguro sobre una superficie firme y plana.
● Aplique el freno de estacionamiento.
● Coloque la palanca de cambios en P (Multidrive [transmisión multidrive]) o
N (transmisión manual).
● Detenga el motor.
● Encienda los intermitentes de emergencia. (P. 568)
● Compruebe el grado de deterioro en los neumáticos.
Sólo se debe reparar un neumático
con el kit de emergencia para
reparación de pinchazos si el daño
se ha producido a causa de un
clavo o tornillo que ha pasado a
través de la banda de rodadura del
neumático.
• No extraiga el clavo o el tornillo
del neumático. La extracción del
objeto puede ensanchar la
apertura e imposibilitar la
reparación de emergencia con
el kit.
• Para evitar fugas de la pasta sellante, desplace el vehículo hasta que el
área del pinchazo, si se ha detectado, quede en la parte superior del
neumático.
Antes de reparar el neumático

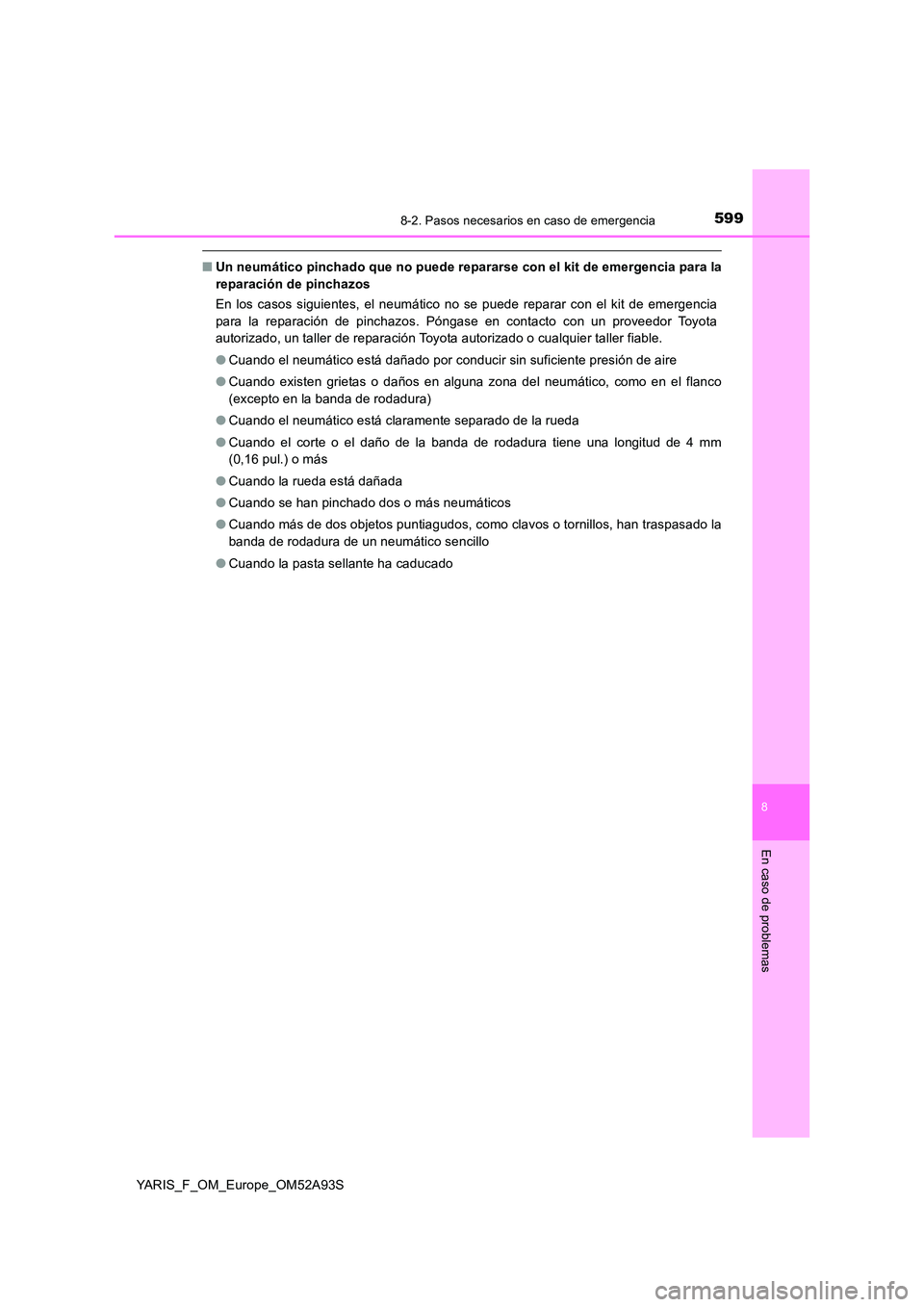

Page 599 of 696

5998-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_F_OM_Europe_OM52A93S
■Un neumático pinchado que no puede repararse con el kit de emergencia para la
reparación de pinchazos
En los casos siguientes, el neumático no se puede reparar con el kit de emergencia
para la reparación de pinchazos. Póngase en contacto con un proveedor Toyota
autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable.
● Cuando el neumático está dañado por conducir sin suficiente presión de aire
● Cuando existen grietas o daños en alguna zona del neumático, como en el flanco
(excepto en la banda de rodadura)
● Cuando el neumático está claramente separado de la rueda
● Cuando el corte o el daño de la banda de rodadura tiene una longitud de 4 mm
(0,16 pul.) o más
● Cuando la rueda está dañada
● Cuando se han pinchado dos o más neumáticos
● Cuando más de dos objetos puntiagudos, como clavos o tornillos, han traspasado la
banda de rodadura de un neumático sencillo
● Cuando la pasta sellante ha caducado

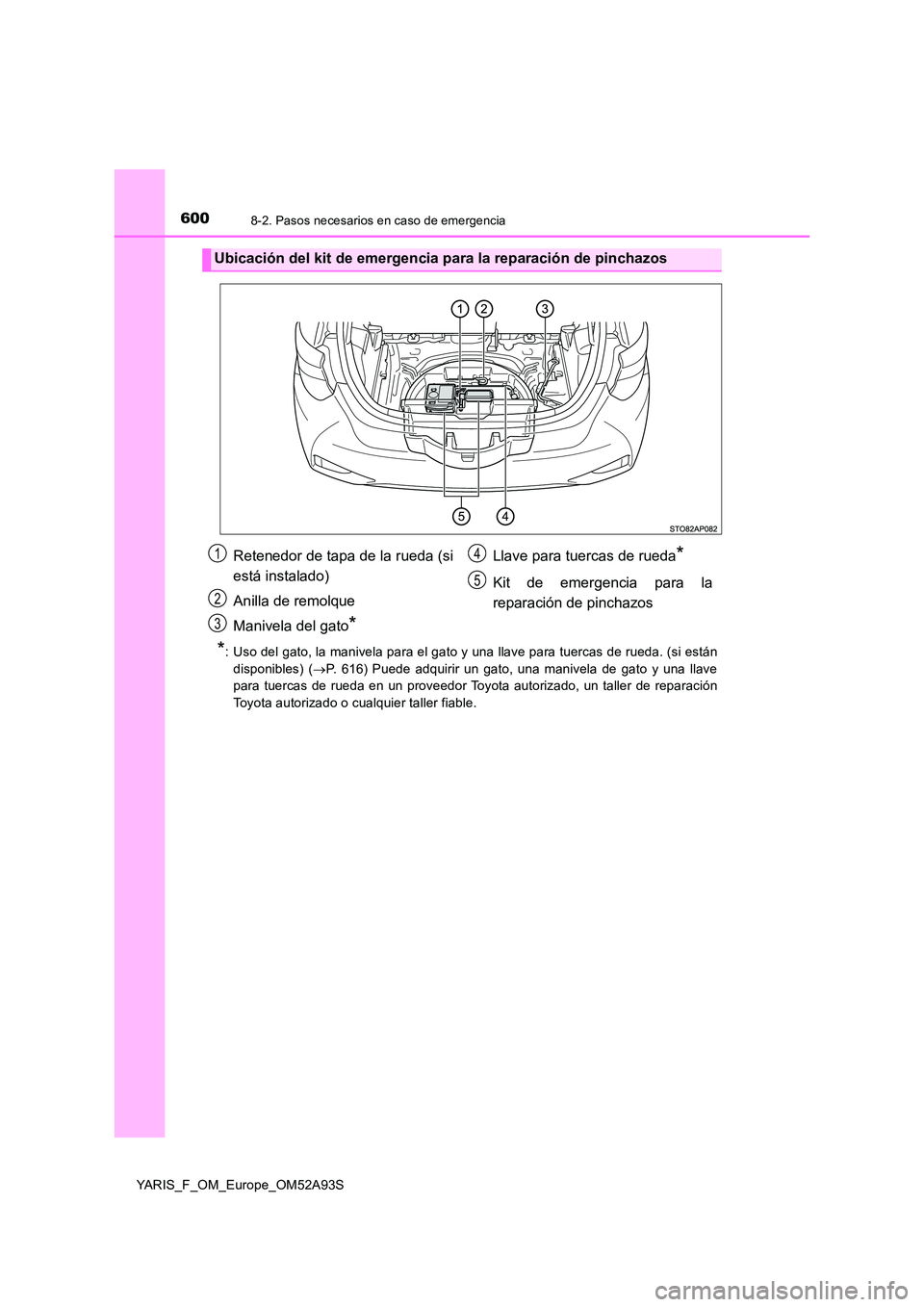

Page 600 of 696

6008-2. Pasos necesarios en caso de emergencia
YARIS_F_OM_Europe_OM52A93S
*: Uso del gato, la manivela para el gato y una llave para tuercas de rueda. (si están
disponibles) ( P. 616) Puede adquirir un gato, una manivela de gato y una llave
para tuercas de rueda en un proveedor Toyota autorizado, un taller de reparación
Toyota autorizado o cualquier taller fiable.
Ubicación del kit de emergencia para la reparación de pinchazos
Retenedor de tapa de la rueda (si
está instalado)
Anilla de remolque
Manivela del gato*
Llave para tuercas de rueda*
Kit de emergencia para la
reparación de pinchazos
1
2
3
4
5
